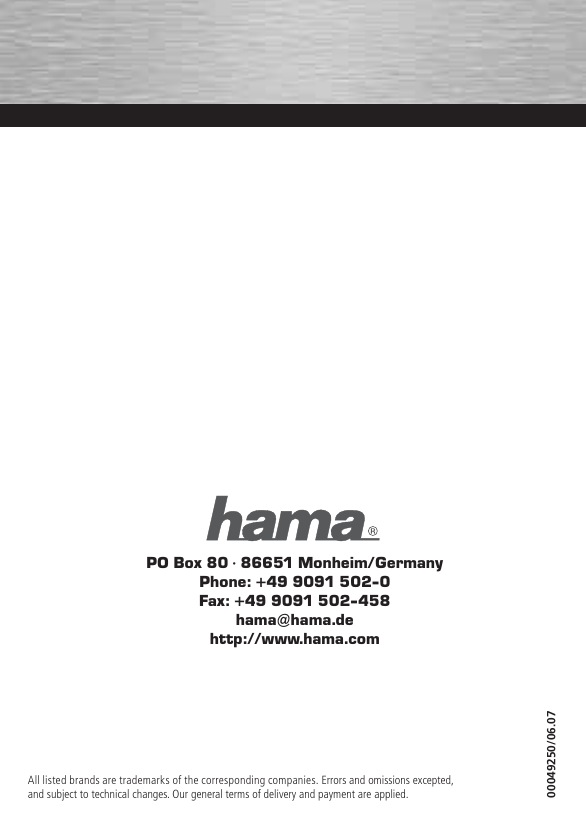

All listed brands are trademarks of the corresponding companies. Errors and omissions excepted,
and subject to technical changes. Our general terms of delivery and payment are applied.
00049250/06.07
PO Box 80 · 86651 Monheim/Germany
Phone: +49 9091 502-0
Fax: +49 9091 502-458
[email protected]
http://www.hama.com
C
O M P
U T
E R
PC Card
Erweiterung, PCI
PC Expansion Card, PCI
Ordinateur – extension de carte PC, PCI
00049250
d Bedienungsanleitung
Hardware-Installation:
Um die Karte zu installieren, müssen Sie Ihren
Computer öffnen. Achten Sie daher unbedingt
darauf, dass Sie Ihren Computer vom Netzt
getrennt haben. Sollten Sie mit dem internen
Aufbau Ihres Computers nicht so sehr
vertraut sein, lesen Sie bitte im Handbuch
Ihres Computers nach oder fragen Sie einen
Fachmann.
Karte
Slotblech
PC
1. Schalten Sie alle angeschlossenen Geräte
und Ihren Computer ab.
2. Stecken Sie den PC aus bevor Sie mit der
Installation beginnen
3. Öffnen Sie die Abdeckung Ihres Computers
Hinweis: Achten Sie darauf, dass statische
Elektrizität sowohl die Karte als auch Ihren
Computer beschädigen kann. Entladen Sie
sich durch Berühren eines metallischen
Gegenstandes.
4. Suchen Sie einen freien PCI-Steckplatz.
Entfernen Sie das Slot-Blech für diesen
Steckplatz. Bewahren Sie die Schraube
gut auf, Sie benötigen sie später zum
Befestigen der Karte.
5. Halten Sie die Karte an den Ecken der Platine und stecken Sie diese in den freien
Steckplatz. Drücken Sie die Karte nun
vorsichtig in den Steckplatz bis der
Haltewinkel aufliegt und die vergoldeten
2
Steckkontakte vollständig im Steckplatz
verschwunden sind.
6. Befestigen Sie die Karte mit der zuvor
entfernten Slot-Blech-Schraube.
7. Schließen Sie das Gehäuse Ihres Computers und verbinden Sie ihn wieder mit der
Spannungsversorgung
8. Schalten Sie nun Ihren Rechner wieder ein.
Installieren der Treiber unter Windows
2000/XP und Vista:
Die Treiber werden nach dem Systemstart
automatisch installiert. Um zu überprüfen
ob die Karte korrekt installiert wurde muss
der Eintrag unter „PCMCIA-Adapter” im
Gerätemanager ohne gelbes Ausrufezeichen
vorhanden sein.
Installieren der Treiber unter Windows Me:
Nach dem Starten des PC sollte der PC
den PCI – PC-Card Konverter automatisch
erkennen. Der Treiberassistent fragt nach
einem Treiber für „Ricoh rL5C475(II) CardBus
Controller“. Wählen Sie „Automatisch nach
dem besten Treiber suchen (empfohlen)“ und
fahren Sie mit <Weiter> fort. Nachdem der
Treiber installiert wurde schließen Sie die Installation mit <Fertig stellen> ab. Starten Sie
Ihr System neu. Ob die Karte vollständig in
das System eingebunden wurde, können Sie
im Gerätemanager nachvollziehen. Dort muss
der Eintrag unter „PCMCIA-Adapter“ ohne
Gelbe Ausrufezeichen vorhanden sein.
Installation der Treiber unter Windows 98SE:
Nach dem Starten des PCs erkennt der PC
die Karte automatisch und sucht nach einen
Treiber für „Ricoh RL5C475(II) CardBus Controller“. Fahren Sie mit <Weiter> fort. Wählen
Sie im nächsten Fenster „Automatisch nach
dem besten Treiber suchen (empfohlen)” und
fahren Sie mit <Weiter> fort. Wählen Sie nun
keine der angegebenen Möglichkeiten nach
g Operating Instruction
dem Treiber zu suchen aus <Weiter>. Klicken
Sie nochmals auf <Weiter> und Windows
findet den Treiber unter „C:\WINDOWS\
INF\PCMCIA.INF“ -> <Weiter>. Der PC-Card
(PCMCIA) Assistent wird nun geöffnet.
Lesen Sie sich die Angaben des Assistenten
sorgfältig durch und wählen Sie den für Ihr
System besten Vorschlag aus. Sollten Sie
sich nicht sicher sein, welche Option für
Ihren PC am besten geeignet ist, wählen Sie
die Standard Option aus. Mit <Fertig stellen>.
Starten Sie Ihr System neu. Ob der PC-Card
Adapter ordnungsgemäß in das System
eingebunden wurde können Sie im Geräte
Manager nachvollziehen. Dort muss der Eintrag unter „PCMCIA-Adapter“ ohne Gelbes
Ausrufezeichen vorhanden sein.
Entfernen einer PC-Card aus der PCI – PCCard Karte:
Klicken Sie mit der Maus auf das Symbol
„Hardware sicher entfernen“ welches sich
im Infobereich/Systemtray im rechten unteren Eck des Desktops befindet. Wählen Sie
die entsprechende PC-Card/PCMCIA Karte
aus und klicken Sie auf <Beenden>. Drücken
Sie den Auswurfshebel auf der Rückseite
der Karte und entfernen Sie die PC-Card /
PCMCIA Karte aus dem Einschub.
Einsetzen einer PC-Card in die PCI – PC Card
Karte:
Achtung: Bei manchen PC-Card/PCMCIA
Produkten kann es möglich sein, dass die
zugehörige Software und die Treiber vor
dem Einsetzen der Karte installiert werden
müssen. Genaueres hierzu finden Sie im
Handbuch Ihrer PC-Card/PCMCIA Karte.
Internet/World Wide Web
Produktunterstützung, neue Treiber oder
Produktinformationen bekommen Sie unter
www.hama.com
Starten Sie den PC. Nachdem Windows
hochgefahren ist, können Sie die PCCard/PCMCIA Karte in den freien Slot auf
der Rückseite Ihres PCs einsetzen. Windows
sollte nach dem Einstecken die Karte automatisch erkennen und mit der Treiberinstallation fortfahren. Nachdem alle Treiber
installiert sind zeigen die LED´s auf der
Rückseite der Karte die gerade verwendete
Betriebsspannung der PC-Card/PCMCIA
Karte an.
Rot: 5V
Support- und Kontaktinformationen
Bei defekten Produkten:
Bitte wenden Sie sich bei Produktreklamationen an Ihren Händler oder an die Hama
Produktberatung.
Support Hotline – Hama Produktberatung:
Tel. +49 (0) 9091 / 502-115
Fax +49 (0) 9091 / 502-272
e-mail: [email protected]
Sicherheitshinweise
• Das Gerät ist nur für den Inneneinsatz und
nicht für den Außeneinsatz geeignet
• Öffnen Sie nicht das Gehäuse des Gerätes
• Halten Sie das Gerät von Wärmequellen
fern
• Betreiben Sie dieses Gerät weder in
feuchter noch in staubiger Umgebung.
Grün: 3.3V
3
g Operating Instruction
Installing Hardware:
You must open your computer to install the
card. Ensure that you have unplugged your
computer from the power supply. If you are
not familiar with the internal layout of your
computer, please consult the manual of your
computer or ask an expert.
Card
Slot-metal
PC
1. Switch off all connected devices and your
computer.
2. Unplug your PC from the power supply
before beginning installation.
3. Open the cover of your computer.
Note: Static electricity can damage both
the card and your computer. Discharge
yourself by touching a metal object.
4. Select a free PCI slot. Remove the cover
plate for this slot. Keep the screw – you
will need it to secure the card.
5. Hold the card at the edge of the board and
insert it into the free PCI slot. Carefully
press the card into the slot until the holding
bracket is lined up with the casing and the
gold-plated contacts have disappeared
within the slot.
6. Secure the card using the slot plate screw
you removed earlier.
7. Close the case of your computer and plug it
in to the power supply again.
8. Restart your computer.
4
Installation of the drivers under Windows
2000/XP and Vista:
The drivers are installed automatically when
restarting your computer. If the card has been
correctly installed, the entry for ‘PCMCIA
Adapter’ in the Device Manager will appear
without a yellow exclamation mark.
Installing Drivers for Windows Me:
After you have restarted your PC, it should
automatically recognise your PCI – PC card
converter. The Driver Assistant requests
a driver for “Ricoh rL5C475(II) CardBus
Controller“. Next select Automatic search for
a better driver (Recommended) -> Next. After
the driver has been installed, click=> Finish
to complete the installation process. Restart
your system. You can check whether the
card was correctly integrated in the system
in the Device Manager. The entry “PCMCIA
Adapter” should now appear without a yellow
exclamation mark.
Driver Installation on Windows 98 SE:
After you have restarted your PC, it should
automatically recognize the card and search
for a driver for “Ricoh RL5C475(II) CardBus
Controller“. Click -> Next to proceed. In the
next window, select Automatic search for
a better driver (Recommended) -> Next. ->
Next Click on => Next and Windows will find
the driver under “C:\WINDOWS\INF\PCMCIA.INF“ => Next. The PC Card (PCMCIA)
Assistant will now open. Read through the
Assistant Information carefully and select
the option that best suits your system. If you
are not sure which option is most suitable
for your PC, select the standard option. Click
Finish -> Restart your system. You can check
whether the PC card adapter was correctly
integrated in the system in the Device Manager. The entry “PCMCIA Adapter” should now
appear without a yellow exclamation mark.
Inserting a PC card in the PCI – PC Card
card:
Note: For some PC card/PCMCIA products it
is possible that the corresponding software
and the driver will need to be installed before
the card is inserted. For further information, consult your PC card/PCMCIA card
handbook.
Start your PC. Once Windows has started,
you can insert the PC card/PCMCIA card into
a free slot on the back of your PC. After it has
been inserted, Windows should automatically
recognise the card and continue with the
driver installation. Once all drivers have been
installed, the LEDs on the rear of the card will
display the PC card/PCMCIA card’s operating
voltage.
Red: 5V
Green: 3.3V
Support and contact information
If products are defective:
Please contact your dealer or Hama Product
Consulting if you have any product claims.
Internet / World Wide Web:
Product support, new drivers or product
information can be found at www.hama.com
Support Hotline – Hama Product Consulting:
Tel. +49 (0) 9091 / 502-115
Fax +49 (0) 9091 / 502-272
E-mail: [email protected]
Safety instructions
• The device is suitable for indoor use only,
not for outdoor use.
• Do not open the device casing.
• Keep the device away from sources of heat.
• Do not operate the device in damp or dusty
environments.
Removing a PC card from the PCI – PC Card
card:
Click on the “Remove Hardware Safely“
symbol in the Information section/ system
tray located in the bottom right-hand corner
of your desktop. Select the corresponding
PC card/PCMCIA card and click => Finish.
Press the eject lever on the rear of the card
and remove the PC card / PCMCIA card from
the slot.
5
f Mode d‘emploi
Installation du matériel :
Vous devez ouvrir votre boîtier d’ordinateur
afin d’installer la carte. Veillez impérativement à ce que votre ordinateur soit hors
tension. Consultez le manuel de votre ordinateur ou un spécialiste si vous n’êtes pas
bien familiarisé avec l‘architecture interne de
votre ordinateur.
Carte
Cache
emplacement
PC
1. Mettez l‘ordinateur et tous les périphériques connectés hors tension.
2. Débranchez l’alimentation électrique de
votre ordinateur avant de commencer
l‘installation
3. Ouvrez le boîtier de votre ordinateur
Remarque : Faites attention au fait que
l’électricité statique peut endommager
votre ordinateur et la carte. Déchargez-les
en les touchant avec un objet métallique.
4. Trouvez un emplacement PCI libre. Retirez
le couvercle de protection de cet
emplacement. Conservez soigneusement la
vis dont vous aurez besoin plus tard pour
fixer la carte.
5. Tenez la carte par les coins de la platine,
puis insérez-la dans l’emplacement PCI.
Appuyez délicatement sur la carte afin de
l’introduire dans l’emplacement jusqu’à
ce que les encoches de fixation reposent
dans la rainure et que les connecteurs
dorés aient complètement disparu dans
l’emplacement.
6. Fixez la carte à l’aide de la vis que vous
venez de retirer.
6
7. Fermez le boîtier de votre ordinateur et
rebranchez-le à l’alimentation électrique
8. Mettez alors votre ordinateur sous tension.
Installation des pilotes sous Windows
2000/XP et Vista:
Les pilotes sont installés automatiquement
après le démarrage du système. Vous pouvez
contrôler que votre carte est correctement
installée en vérifiant que l’entrée « Adaptateur PCMCIA » est bien affichée sans point
d’exclamation jaune dans votre gestionnaire
de périphériques.
Installation du pilote sous Windows ME :
A la fin du processus de démarrage, votre
ordinateur devrait reconnaître automatiquement le convertisseur de carte PCI – PC.
L’assistant recherche un nouveau pilote pour
le contrôleur « Ricoh rL5C475(II) CardBus
». Cochez « Rechercher le meilleur pilote
pour la périphérie (conseillé) », puis cliquez
sur ==> Suivant. Une fois l’installation du
pilote terminée, quittez ce processus en
cliquant sur « Terminer », puis redémarrez
votre ordinateur. Vous pouvez vérifier dans
le gestionnaire de périphériques si Windows
a intégré correctement la carte. L’entrée «
PCMCIA-Adapter » doit s’y trouver sans point
d’exclamation jaune.
Installation du pilote sous Windows 98 SE :
A la fin du processus de démarrage, votre
ordinateur reconnaît automatiquement la carte et recherche un pilote pour le contrôleur
« Ricoh rL5C475(II) CardBus ». Confirmez en
cliquant sur « Suivant ». Dans la fenêtre suivante, sélectionnez « Rechercher le meilleur
pilote pour le périphérique (recommandé) »
puis cliquez sur ==> Suivant. Ne sélectionnez
aucune des possibilités de recherche de pilote indiquées et cliquez sur « Suivant ». Cliquez
à nouveau sur « Suivant » ; Windows trouvera
le pilote nécessaire dans « C:\WINDOWS\
INF\ PCMCIA.INF » ; cliquez sur « Suivant
». L’assistant « PC-Card (PCMCIA) » s’ouvre
automatiquement. Lisez attentivement les
remarques de l’assistant et sélectionnez la
meilleure suggestion pour votre système.
Sélectionnez l’option standard dans le cas
où vous ne savez pas quelle option est la
mieux adaptée à votre système. Cliquez sur
« Terminer ». Redémarrez votre ordinateur.
Vous pouvez vérifier dans le gestionnaire
de périphérique si Windows a correctement
intégré l’adaptateur de carte PC. L’entrée «
PCMCIA-Adapter » doit s’y trouver sans point
d’exclamation jaune.
Utilisation d’une carte PC dans le convertisseur PCI – PC :
Attention : Certains produits PC-Card/
PCMCIA exigent que le logiciel et le pilote
correspondants soient installés avant de
pouvoir utiliser la carte. Vous trouverez de
plus amples informations à ce sujet dans le
manuel de votre carte PC-Card/PCMCIA.
Démarrez votre ordinateur. Vous pouvez
insérer la carte PC-Card/PCMCIA dans le
connecteur d’extension libre de la face
arrière de votre ordinateur après le démarrage de votre système. Windows devrait
reconnaître automatiquement la carte dès
qu’elle est insérée et rechercher le pilote.
Après installation de tous les pilotes, les
DEL de la face arrière de la carte indiquent
la tension de service utilisée par la carte
PC-Card/PCMCIA.
Rouge : 5V
Vert : 3.3V
Extraction d’une carte PC de la carte
PCI – PC :
Cliquez sur le symbole « Supprimer le
périphérique en toute sécurité » qui se trouve
dans la barre d’icônes Windows (systray)
dans le coin inférieur droit de votre écran.
Sélectionnez la carte PC-Card/PCMCIA
correspondante, puis cliquez sur « Terminer
». Appuyez sur le bouton d’extraction de la
face arrière de la carte et retirez la carte
PC-Card/PCMCIA du tiroir.
Support technique et contact
En cas d’appareil défectueux :
En cas de réclamation concernant le produit,
veuillez vous adresser à votre revendeur ou
au département conseil produits de Hama.
Internet / World Wide Web
Notre support technique, les nouveaux
pilotes et les informations produits sont
disponibles sous : www.hama.com
Ligne téléphonique directe d’assistance –
Conseil produits Hama :
Tél. +49 (0) 9091 / 502-115
Fax +49 (0) 9091 / 502-272
e-mail : [email protected]
Consignes de sécurité
• Cet appareil n’est pas conçu pour une
utilisation en plein air, utilisez-le donc
exclusivement à l’intérieur.
• Ne tentez pas d’ouvrir le boîtier de
l’appareil
• Protégez l’appareil de toute source de
chaleur
• N‘utilisez pas cet appareil dans les environ
nements humides ou poussiéreux
7
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
