Hama 00049269 Owner's manual
 ®

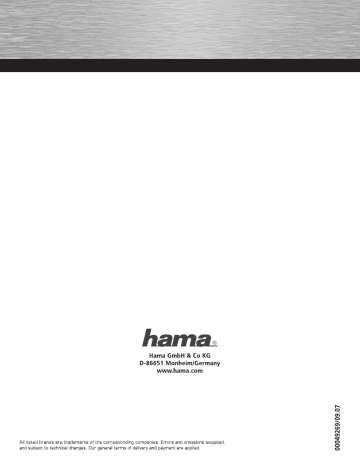

Hama GmbH & Co KG
D-86651 Monheim/Germany
www.hama.com
All listed brands are trademarks of the corresponding companies. Errors and omissions excepted,
and subject to technical changes. Our general terms of delivery and payment are applied.
00049269/09.07
COMPUTER
»USB 2.0/FireWire«
Einsteckkarte
Plug in Card, PCI
Carte a enficher, PCI
=
a
ZA
f | _
* 227779 7% a 7
dill UN ЧИ ct ШИ Un ny A
00049269
OD) Bedienungsanleitung
Packungsinhalt:
e USB 2.0 & 1394A Firewire PCI Karte
e Magix Video Deluxe SE CD-ROM
e Diese gedruckte Anleitung
* Beipackzettel mit Entsorgungshinweise
Hardware Installation:
Um die Karte zu installieren, miissen Sie Ihren Computer
öffnen. Achten Sie daher unbedingt darauf, dass Sie Ihren
Computer vorher vom Stromnetz getrennt haben. Sollten
Sie mit dem internen Aufbau Ihres Computers nicht so sehr
vertraut sein, lesen Sie bitte ım Handbuch Ihres Computers
nach oder fragen Sie einen Fachmann.
Hinweis: Achten Sie darauf, dass statische Elektrizität
sowohl die PCI Karte als auch Ihren Computer beschädigen
kann. Entladen Sie sich durch Berühren eines metallischen
Gegenstandes.
e Schalten Sie alle angeschlossenen Geräte und Ihren
Computer ab.
e Stecken Sie den PC aus, bevor Sie mit der Installation
beginnen.
e Öffnen Sie die Abdeckung Ihres Computers.
e Halten Sie die PCI Karte an den Ecken der Platine und
stecken Sie diese in den freien PCI- Einsteckplatz.
e Suchen Sie einen freien PCI- Einsteckplatz.
e Entfernen Sie das Slotblech für diesen Steckplatz. Be
wahren Sie die Schraube gut auf, Sie benötigen sie
später zum Befestigen der PCI Karte.
e Drücken Sie die Karte nun vorsichtig in den Einsteck-
platz bis der Haltewinkel aufliegt und die vergoldeten
Steckkontakte vollständig im Steckplatz verschwunden
sind.
e Befestigen Sie die Karte mit der zuvor entfernten
Slotblechschraube.
e Schließen Sie das Gehäuse Ihres Computers und
verbinden Sie ihn wieder mit der
Spannungsversorgung.
e Schalten Sie nun Ihren Rechner wieder ein.
Slot-Blech
Karte
=~ of
El af
=
PCI
Softwareinstallation:
Installation unter Windows Vista (alle Editionen)
Nachdem Windows Vista komplett hochgefahren ist,
erscheint ein Fenster mit der Bezeichnung „Neue Hardware
gefunden“ und schlägt Ihnen drei Optionen vor. Bitte
wählen Sie die erste Option aus (Treibersoftware suchen
und installieren (empfohlen).
Daraufhin werden Sie von der Benutzerkontensteue-
rung aufgefordert, Ihre Zustimmung zur Fortsetzung des
Vorgangs zu geben. Klicken Sie auf die Schaltfläche ->
Fortsetzen.
Jetzt sucht Windows Vista eigenständig online auf
Windows Update nach einem passenden Treiber. Je nach
Anbindungsart/Geschwindigkeit zum Internet kann dies
einige Zeit beanspruchen, bis der Treiber gefunden und auf
Ihrem System installiert wurde. Danach ist der Controller
ohne Neustart einsatzbereit.
Ob der Controller ordnungsgemäß installiert wurde, können
Sie unter Start (Windows Logo) -> Systemsteuerung ->
System und Wartung -> Geräte-Manager nachsehen. Unter
Umständen werden Sie von der Benutzerkontensteuerung
aufgefordert, dieser Aktion zuzustimmen. Klicken Sie des-
halb auf die Schaltfläche -> Fortsetzen. Folgende Einträge
müssen ohne gelbe Ausrufezeichen vorhanden sein.
USB- Controller
VIA Rev 5 oder höher USB universeller Hostcontroller
VIA Rev 5 oder höher USB universeller Hostcontroller
VIA USB erweiteter Hostcontroller
USB-Root-Hub
USB-Root-Hub
USB-Root-Hub
IEEE 1394 Bus-Hostcontroller
e VIA OHCI-konformer IEEE1394-Hostcontroller
Installation unter Windows XP und XP x64Bit Edition
Vorbereitung: Stellen Sie sicher, das Ihr Benutzerkonto
unter Windows XP über Administratorenrechte verfügt,
ansonsten wird die Treiberinstallation fehlschlagen.
Nachdem Windows XP komplett hochgefahren ist, erkennt
der Hardwareassistent die Hama USB 2.0 & Firewire Combo
PCI Karte automatisch und installiert selbstständig die
benötigten Treiber.
Hinweis: Wir empfehlen Ihnen dringendst, dass Windows
XP und x64Bit Benutzer das jeweils aktuellste Service Pack,
wegen den Erweiterungen und Beseitigung von Schwach-
stellen installieren. Bei vorheriger ordnungsgemäßer
Installation, wird kein Treiber benötigt, da dieser schon im
aktuellsten Service Pack integriert ist.
Ob der Controller ordnungsgemäß installiert wurde,
können Sie unter Start -> Systemsteuerung -> Leistung
und Wartung -> System -> Hardware -> Geräte-Manager
nachsehen. Dort müssen folgende Einträge ohne gelbes
Ausrufezeichen vorhanden sein.
Für Windows XP:
USB- Controller:
e VIA Rev 5 oder höher USB universeller Hostcontroller
VIA Rev 5 oder höher USB universeller Hostcontroller
VIA USB erweiteter Hostcontroller
USB-Root-Hub
USB-Root-Hub
USB-Root-Hub
IEEE 1394 Bus-Hostcontroller
e VIA OHCI-konformer IEEE 1394-Hostcontroller
Fiir Windows XP x64Bit Edition:
IEEE 1394 Bus host controllers
e VIA OHCI Compliant IEEE 1394 Host Controller
Universal Serial Bus controllers
VIA Rev 5 or later USB Universal Host Controller
VIA Rev 5 or later USB Universal Host Controller
VIA USB Enhanced Host Controller
USB Root Hub
USB Root Hub
USB Root Hub
Installation unter Windows 2000 mit Service Pack 4
Stellen Sie sicher, das Ihr Benutzerkonto unter Windows
2000 über Administratorenrechte verfügt, ansonsten kann
die Treiberinstallation fehlschlagen.
Hinweis: Wir empfehlen Ihnen dringendst, dass Windows
2000 Benutzer das Service Pack 4, wegen den Erweite-
rungen und Beseitigung von Schwachstellen installieren.
Bei vorheriger ordnungsgemäßer Installation vom Service
Pack 4, wird kein Treiber benötigt, da dieser schon im
Service Pack integriert ist.
Nachdem Windows 2000 komplett hochgefahren ist, wird
die Hama PCI USB 2.0 & Firewire Combo Karte automatisch
von dem Hardware Assistenten erkannt und installiert.
Ob der Controller ordnungsgemäß installiert wurde, können
Sie unter Start -> Einstellungen -> Systemsteuerung ->
System -> Hardware -> Geräte Manager nachsehen. Dort
müssen folgende Einträge ohne gelbes Ausrufezeichen
vorhanden sein.
USB- Controller
Erweiteter VIA-USB-Hostcontroller
Universeller VIA-Hostcontroller (USB)
Universeller VIA-Hostcontroller (USB)
USB-Root-Hub
USB-Root-Hub
USB-2.0-Root Hub
IEEE-1394 Bus-Hostcontroller
* VIA OHCI-kompatibler IEEE 1394-Hostcontroller
Sicherheitshinweise:
e Achten Sie darauf, dass statische Elektrizität sowohl
die Karte als auch Ihren Computer beschädigen kann.
e Entladen Sie sich durch Berühren eines metallischen
Gegenstandes.
e Bitte verwenden Sie das Produkt weder in der Nähe
von Heizungen noch in staubiger oder feuchter
Umgebung.
Wichtiger Hinweis beim Betrieb der Karte mit 1394
(Firewire) Geräten:
Sollte Ihr FireWire Gerät nach dem Anschluss an die
Karte nicht richtig funktionieren, schalten Sie bitte den
PC aus und trennen diesen von der Stromversorgung.
Öffnen Sie nun das Gehäuse und verbinden ein internes
4-poliges Stromkabel, (welches z.B. auch zum Anschluss
von Festplatten/DVD Laufwerken verwendet wird) mit der
Strombuchse auf der Einsteckkarte. Sollte diese Fehlerbe-
hebung keinen Erfolg haben, vergewissern Sie sich bitte,
dass die Leistungsaufnahme Ihres FireWire Gerätes nicht
15 Watt übersteigt.
Supportinformationen:
Bei defekten Produkten wenden Sie sich bitte an Ihren
Händler oder der Hama Produktberatung:
Support Hotline — Hama Produktberatung:
Tel. +49 (0) 90 91 / 502 — 115
Fax. +49 (0) 90 91 / 502 — 272
e-mail: mailto:[email protected]
Produktinformationen oder neue Treiber finden Sie im
Internet unter www.hama.com
Operating Instruction
Package contents:
e USB 2.0 & 1394A FireWire PCI card
e Magix Video Deluxe SE CD-ROM
e This hard copy guide
* Package slip with disposal instructions
Hardware Installation:
You must open your computer to install the card. Ensure
that you have first disconnected your computer from
power. If you are not familiar with the internal setup of your
computer, please consult your computer manual or aska
qualified technician.
Note: Be aware that static electricity can damage both the
PCI card and your computer. Ground yourself by touching a
metal object.
Switch off your computer and all connected devices.
Unplug your PC before beginning installation.
Open the case of the computer.
Hold the PCI card by the edges of the printed circuit
board and insert it into the free PCI slot.
e Find a free PCI slot.
* Remove the plate for this slot. Keep the screw — you
will need it later to secure the PCI card.
e (Carefully push the card into the slot until the holding
bracket is lined up with the casing and the gold-plated
contacts have disappeared into the slot.
e Secure the card using the slot plate screw you
removed earlier.
e (lose the case of your computer, and reconnect it to
power.
e Turn your computer back on.
Slot plate
Card
al gr
>
PCI
Software Installation:
Installation on Windows Vista (all editions):
After Windows Vista has finished booting, a window
appears with the title “Found New Hardware”. It offers you
three options. Select the first option, “Locate and install
driver software (recommended)”.
You are now asked by User Account Control whether you
want to continue the procedure. Click -> Continue.
Windows Vista now searches online with Windows Update
for a suitable driver. Depending on the Internet connection
type and speed, it may take some time until the driver is
found and installed on your system. The controller can now
be used without a restart.
You can verify whether the controller has been successfully
installed by checking under Start (Windows logo) -> Con-
trol Panel -> System and Maintenance -> Device Manager.
In some circumstances, you may be asked by User Access
Control to allow this action. Click -> Continue. The following
entries must appear without a yellow exclamation mark.
Universal Serial Bus controllers
VIA Rev 5 or higher USB Universal Host Controller
VIA Rev 5 or higher USB Universal Host Controller
VIA USB Extended Host Controller
USB Root Hub
USB Root Hub
USB Root Hub
IEEE 1394 Bus host controllers
* VIA OHCI Compliant IEEE 1394 Host Controller
Installation on Windows XP and XP x64 Edition
Preparation: Ensure that your user account under Windows
XP has administrator rights, otherwise the driver installation
will not be successful.
After Windows XP has started up completely, the New
Hardware Wizard recognises the Hama USB 2.0 & FireWire
Combo PCI card and installs the required drivers automa-
tically.
Note: We strongly recommend that Windows XP and XP
x64 users install the latest service pack to benefit from
enhancements and improved functionality.
No driver is needed if the installation was already carried
out properly, as there is already one included in the most
current service pack.
You can check whether the controller was installed
successfully under Start -> Control Panel -> Performance
and Maintenance -> System -> Hardware -> Device
Manager. The following must appear without a yellow
exclamation mark.
For Windows XP:
Universal Serial Bus controllers:
e VIARev 5 or higher USB Universal Host Controller
VIA Rev 5 or higher USB Universal Host Controller
VIA USB Extended Host Controller
USB Root Hub
USB Root Hub
USB Root Hub
IEEE 1394 Bus host controllers
* VIA OHCI Compliant IEEE 1394 Host Controller
For Windows XP x64 Edition:
IEEE 1394 Bus host controllers
* VIA OHCI Compliant IEEE 1394 Host Controller
Universal Serial Bus controllers
VIA Rev 5 or higher USB Universal Host Controller
VIA Rev 5 or higher USB Universal Host Controller
VIA USB Enhanced Host Controller
USB Root Hub
USB Root Hub
USB Root Hub
Installation on Windows 2000 with service pack 4
Ensure that your user account has administration privileges
for Windows 2000, otherwise the driver installation may not
be successful.
Note: We highly recommend that Window 2000 users install
service pack 4 to benefit from enhancements and improved
functionality.
No driver is needed if service pack 4 is properly installed, as
there is already one included in the service pack.
After Windows 2000 has started up completely, the New
Hardware Wizard automatically recognises and installs the
Hama PCI USB 2.0 & FireWire Combo card.
You can check whether the controller has been installed
successfully by selecting Start -> Settings -> Control Panel
-> System -> Hardware -> Device Manager. The following
must appear without a yellow exclamation mark.
Universal Serial Bus controllers
e VIA USB Extended Host Controller
e VIA Universal Host Controller (USB)
e VIA Universal Host Controller (USB)
* USB Root Hub
* USB Root Hub
* USB 2.0 Root Hub
IEEE 1394 Bus host controllers
e VIA OHCI Compliant IEEE 1394 Host Controller
Safety notes:
* Be aware that static electricity can damage both the
card and your computer.
e Ground yourself by touching a metal object.
e Keep this device away from heaters and radiators, and
free of dust or dampness when being operated.
Important information for using the card with 1394
(FireWire) devices:
If your FireWire device does not function correctly when
connected to the card, switch off the PC and disconnect it
from power. Open the case and connect an internal 4-pin
power cable (which is also used for connecting hard drives
and DVD drives, for example) to the power socket on the
card. If this does not work, make sure that the power con-
sumption of your FireWire device does not exceed 15 W.
Support information:
Contact your dealer or Hama Product Consulting if you
have a faulty product:
Support hotline — Hama Product Consulting:
Tel. +49 (0) 90 91 / 502 — 115
Fax. +49 (0) 90 91 / 502 — 272
E-mail: mailto:[email protected]
Product information and new drivers can found on the
Internet at www.hama.com
(FE) Mode d'emploi
Contenu de l‘emballage :
e (Carte USB 2.0 & PCI Firewire 1394A
e (CD-ROM Magix Video Deluxe SE
e Notice d'utilisation imprimée
e Consignes de recyclage
Installation du matériel :
Vous devez ouvrir votre boîtier d'ordinateur afin d'installer
la carte. Veillez donc impérativement à ce que votre ordi-
nateur soit hors tension avant de commencer l‘installation.
Consultez le manuel de votre ordinateur ou un spécialiste si
vous n'êtes pas bien familiarisé avec l'architecture interne
de votre ordinateur.
Remarque : Notez que de l'électricité statique est suscepti-
ble d'endommager votre ordinateur ainsi que la carte PCI ;
déchargez-les en les touchant avec un objet métallique.
e … Mettez votre ordinateur et tous les périphériques
connectés hors tension.
e Débranchez l'alimentation électrique de votre
ordinateur avant de commencer l'installation.
e Ouvrez le boîtier de votre ordinateur.
e Tenez la carte PCI par les coins de la platine, puis
insérez-la dans l'emplacement PCI.
e Trouvez un emplacement PCI libre.
e — Retirez le couvercle de protection de cet emplacement.
Conservez soigneusement la vis dont vous aurez
besoin plus tard pour fixer la carte PCI.
e … Appuyez délicatement sur la carte afin de l‘introduire
dans l'emplacement jusqu'à ce que les encoches de
fixation reposent dans la rainure et que les connecteus
dorés aient complètement disparu dans l'emplacement.
e Fixez la carte à l'aide de la vis que vous venez de
retirer.
e — Fermez le boîtier de votre ordinateur et rebranchez-le a
l'alimentation électrique.
e Remettez votre ordinateur sous tension.
Cache
Carte
a
El af
—
PCI
Installation du logiciel :
Installation sous Windows Vista (toutes les versions) :
Apres le démarrage de l'ordinateur, la fenétre « Nouveau
matériel détecté » apparait et vous propose trois options.
Sélectionnez la premiere option Rechercher et installer le
pilote du logiciel (recommandé).
Le contrôle du compte utilisateur vous demandera
l'autorisation de continuer la procédure. Cliquez sur le
bouton -> Continuer.
Windows Vista recherche automatiquement le meilleur
pilote, en ligne, dans les mises à jour de Windows. La
recherche et l'installation est susceptible de durer quelque
temps selon le type/la vitesse de votre connexion. Le con-
trôleur est ensuite prêt à fonctionner sans redémarrage.
Vous pouvez vérifier si le contrôleur a été correctement in-
stallé en consultant Démarrer (logo Windows) -> Panneau
de configuration -> Système et entretien -> Gestionnaire
de périphérique. |! est possible que le contrôle du compte
utilisateur vous demande l'autorisation de continuer la
procédure. Cliquez sur le bouton -> Continuer. Les entrées
suivantes doivent y être affichées sans point d'exclamation
jaune :
Contrôleur USB
e = Contrôleur hôte universel USB VIA rev. 5 ou ultérieur
e = Contrôleur hôte universel USB VIA rev. 5 ou ultérieur
e Contrôleur hôte USB VIA amélioré
e Concentrateur USB racine (USB-Root-Hub)
e Concentrateur USB racine (USB-Root-Hub)
e Concentrateur USB racine (USB-Root-Hub)
Contrôleur hôte bus IEEE 1394
(IEEE 1394 Bus-Hostcontroller)
e Contrôleur hôte compatible IEEE1394 VIA OHCI
Installation sous Windows XP et XP édition 64-Bit
Préparation : Assurez-vous que votre compte utilisa-
teur Windows XP dispose des droits d'administrateur,
‘installation du pilote ne pourrait sinon pas être réalisée.
Après le démarrage de l'ordinateur, l'ajout de nouveau
matériel détecte automatiquement la carte combo USB 2.0
& Firewire PCI de Hama et installe automatiquement les
pilotes nécessaires.
Remarque : Nous vous recommandons instamment
d'installer le Service Pack 1 de Windows XP et Windows
XP 64-Bit, en raison des extensions et de l'élimination des
zones faibles. Aucune installation de pilote n'est nécessaire
en cas d'installation conforme ; les pilotes sont intégrés
dans le dernier Service Pack.
Vous pouvez vérifier si le contróleur a été correctement in-
stallé en consultant Démarrer -> Panneau de configuration
-> Performances et entretien -> Matériel -> Gestionnaire
de périphérique. Les entrées suivantes doivent y étre
affichées sans point d'exclamation jaune :
Pour Windows XP :
Contrôleur USB (USB-Controller) :
e Contrôleur hôte universel USB VIA rev. 5 ou ultérieur
Contrôleur hôte universel USB VIA rev. 5 ou ultérieur
Contrôleur hôte USB VIA amélioré
Concentrateur USB racine (USB-Root-Hub)
Concentrateur USB racine (USB-Root-Hub)
Concentrateur USB racine (USB-Root-Hub)
Contrôleur hôte bus IEEE 1394
(IEEE 1394 Bus-Hostcontroller)
e Contrôleur hôte IEEE 1394 compatible VIA OHCI
Pour Windows XP édition 64-Bit :
Contrôleurs hôte de bus IEEE 1394
(IEEE 1394 Bus host controllers)
e Contrôleur hôte compatible IEEE 1394 VIA OHCI (VIA
OHCI Compliant IEEE 1394 Host Controller)
Contrôleurs de bus (Universal Serial Bus controllers)
Contrôleur hôte universel USB VIA rev. 5 ou ultérieur
Contrôleur hôte universel USB VIA rev. 5 ou ultérieur
Contrôleur hôte étendu USB VIA
Concentrateur racine USB (USB Root Hub)
Concentrateur racine USB (USB Root Hub)
Concentrateur racine USB (USB Root Hub)
Installation du pilote sous Windows 2000 avec le Service
Pack 4
Assurez-vous que votre compte utilisateur Windows 2000
dispose des droits d'administrateur, sinon, il est possible
que l‘installation du pilote ne puisse être réalisée.
Remarque : Nous vous recommandons instamment aux
utilisateur de Windows 2000 d'installer le Service Pack 2 en
raison des extensions et de l'élimination des zones faibles.
Aucune installation de pilote n'est nécessaire lorsque le
service pack 4 est installé ; ils sont intégrés dans le Service
Pack. Après le démarrage du système Windows 2000,
l'ajout de nouveau matériel détecte automatiquement la
carte combo USB 2.0 & Firewire PCI de Hama et installe
automatiquement les pilotes nécessaires.
Vous pouvez vérifier si le contrôleur a été correctement
installé en consultant Démarrer -> Paramètres -> Panneau
de configuration -> Système -> Matériel -> Gestionnaire de
périphérique. Les entrées suivantes doivent y être affichées
sans point d'exclamation jaune :
Contrôleur USB (USB- Controller)
Contrôleur hôte USB VIA étendu
Contrôleur hôte universel VIA (USB)
Contrôleur hôte universel VIA (USB)
Concentrateur USB racine (USB-Root-Hub)
Concentrateur USB racine (USB-Root-Hub)
Concentrateur racine USB 2.0 (USB-2.0-Root Hub)
Contróleur hóte bus IEEE 1394
(IEEE-1394 Bus-Hostcontroller)
e Contrôleur hôte IEEE 1394 compatible VIA OHCI
Consignes de sécurité :
e Faites attention au fait que de l'électricité statique est
susceptible d'endommager votre ordinateur et la carte.
e Déchargez-les en les touchant avec un objet
métallique.
e N'utilisez pas le produit à proximité de radiateurs ni
dans des environnements excessivement poussiéreux
ou humides.
Remarque importante lors de l'utilisation de la carte avec
des appareils 1394 (FireWire) :
Mettez votre ordinateur hors tension et coupez
l'alimentation électrique si, pour une raison quelconque,
votre appareil FireWire ne fonctionne pas correctement
après avoir été connecté à la carte. Ouvrez le boîtier de
votre ordinateur et connectez un câble électrique interne
à 4 brins (du type utilisé pour la connexion de lecteurs de
disques durs/de DVD) à la prise électrique de la carte et la
carte enfichable. Dans le cas où cette manœuvre n'a pas
l'effet escompté, assurez-vous que la consommation élec-
trique de votre appareil FireWire ne dépasse pas 15 W.
Informations du support technique :
En cas de produit défectueux, veuillez vous adresser à
votre revendeur ou au département de conseil produits de
Hama:
Ligne téléphonique directe d'assistance — Conseil produits
Hama:
Tél. +49 (0) 90 91 / 502 — 115
Fax +49 (0) 90 91 / 502 — 272
E-mail : mailto:[email protected]
Les informations produits et les nouveaux pilotes sont
disponibles sous : www.hama.com
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
