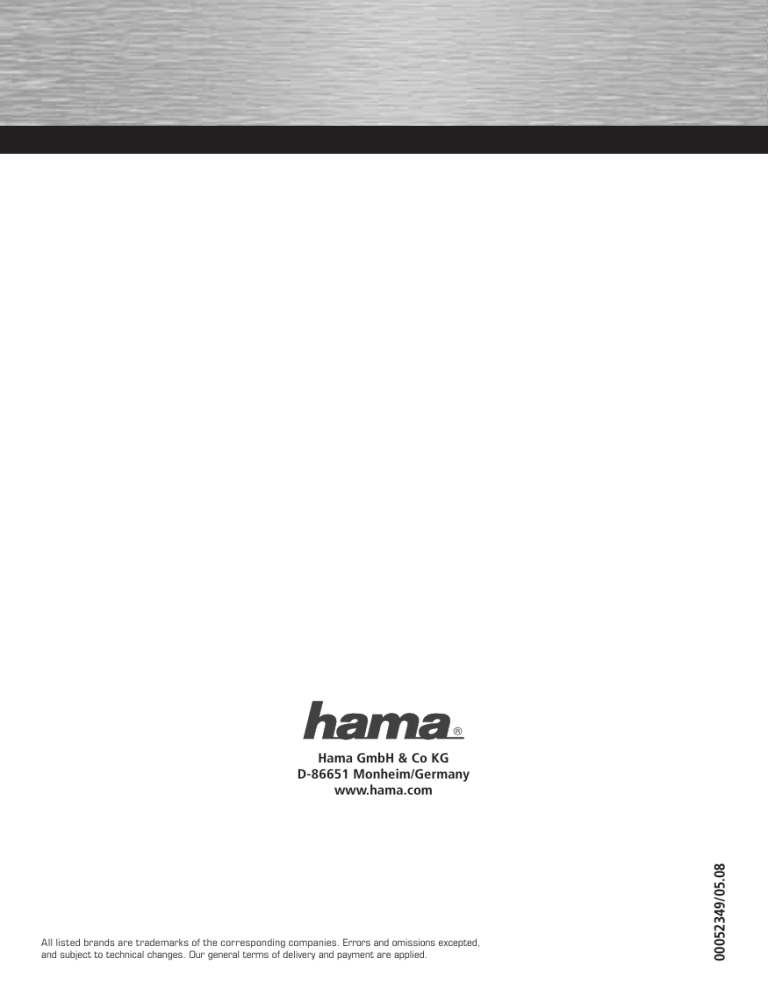

All listed brands are trademarks of the corresponding companies. Errors and omissions excepted,
and subject to technical changes. Our general terms of delivery and payment are applied.
00052349/05.08
Hama GmbH & Co KG
D-86651 Monheim/Germany
www.hama.com
C
O
M
P
U
T
E
R
S2110 2-Port KVM Switch
Datenumschalter
Data Switch
Commutateur de données
00052349
d Bedienungsanleitung
Voraussetzungen
Konsole
• Ein VGA-, SVGA- oder Multisync-Monitor, der in der Lage ist, die höchste Auflösung darzustellen, die Sie auf einem der zu
installierenden Computer verwenden möchten
• Eine USB-Tastatur
• Eine USB-Maus
Computer
Auf den Computern, die mit dem System verbunden werden sollen, muss mindestens folgendes installiert sein:
• Eine VGA-, SVGA- oder Multisync-Grafikkarte
• Ein USB-Anschluss Typ A
"
Hardwareübersicht
1. Port-LEDs
2. KVM-Kabel
3. Lautsprecherbuche
4. Konsolports
5. USB-Mausanschluss
6. USB-Tastaturanschluss
7. Lautsprecherstecker
8. Stecker für Grafiksignal
!
§
Installation
$
%
&
/
(
$
Wichtig
1. Schalten Sie vor der Installation alle anzuschließenden Geräte aus. Bei Computern, die sich über die Tastatur einschalten lassen,
müssen Sie den Netzstecker ziehen. Anderenfalls wird der Switch vom Computer gespeist.
2. Um eine Beschädigung Ihrer Geräte zu vermeiden, müssen alle angeschlossenen Geräte ordnungsgemäß geerdet sein.
Zur Installation des S2110 müssen Sie die folgenden Schritte durchführen:
1. Verbinden Sie Tastatur, Maus, Monitor und Lautsprecher mit den Konsolports des S2110.
Jede Buchse ist durch ein entsprechendes Symbol gekennzeichnet.
2. Verbinden Sie die Lautsprecher mit der dafür vorgesehenen Buchse am S2110. Dieser Schritt ist optional.
3. Verbinden Sie die am Gerät angebrachten KVM-Kabel für Tastatur, Monitor, Maus und Lautsprecher mit den entsprechenden
Ports der zu installierenden Computer.
4. Schalten Sie Ihren Computer ein
Hinweis: Standardmäßig schaltet der S2110 auf den ersten Computer um, der eingeschaltet wird.
2
Bedienung
1. Portauswahl per Hotkey
Die Portumschaltung per Hotkey erfolgt grundsätzlich durch doppeltes Betätigen der Taste „Strg “.
[Strg] [Strg]
2. Startet den Autoscan-Modus
Startet die automatische Umschaltung. Drücken Sie die Taste [Left Shift], und drücken Sie [Right Shift].
[Left Shift] [Right Shift]
Umschaltintervall
Setzt das Intervall für den Autoscan-Modus auf n Sekunden, wobei n für eine Zahl zwischen 1 und 4 steht.
[Left shift] [Right shift] [n]
Hinweis: Dabei steht n für die Wartezeit in Sekunden, bis auf den anderen Port umgeschaltet wird.. Ersetzen Sie n durch ein Zahl
zwischen 1 und 4, wenn Sie diese Hotkey-Tastenkombination verwenden. (Siehe die folgende Tabelle.)
Tabelle Umschaltintervall
n
Sekunden
1
3 Sekunden
2
5 Sekunden. (Standard)
3
10 Sekunden
4
20 Sekunden
Beendet den Hotkey-Modus und die automatische Umschaltung
[Esc] oder [Leertaste]
Hotkey-Tastenkonfiguration
Nachdem Sie den Hotkey-Modus [Strg] + [F12] aktiviert haben, drücken Sie eine der folgenden Tasten, um die entsprechende
Funktion aufzurufen:
Taste
Funktion
[F1]
Erkennt und speichert die hardwareseitige Tastaturumgebung.
[F2]
Verwendet die Mac-kompatible Tastaturumgebung.
[F3]
Verwendet die Sun-kompatible Tastaturumgebung.
[F4]
Druckt die aktuelle Belegung für Hotkeys, Tastaturplattform und
Spracheinstellung aus.
R > [Enter]
Setzt die Hotkey-Einstellungen auf die Standardwerte zurück.
3
Problemlösung
Symptom
Tastatur bzw. Maus
funktioniert nicht
Anzeigeprobleme
Mögliche Ursache
Maßnahme
Tastatur bzw. Maus muss zurückgesetzt
werden.
Trennen Sie die Tastatur bzw. Maus vom entsprechenden Konsolport, und schließen Sie sie erneut an.
Falsche Tastenkombination gedrückt.
Versuchen Sie es erneut: drücken Sie die Tasten
einzeln in der angegebenen Reihenfolge.
Switch muss zurückgesetzt werden.
Schalten Sie die Computer aus, warten Sie 5
Sekunden, und schalten Sie sie wieder ein.
Auflösung bzw. Bildwiederholfrequenz
zu hoch.
Wählen Sie eine kleinere Auflösung bzw. Bandbreite.
Technische Daten
Funktion
S2110
Computeranschlüsse
2
Portauswahl
Hotkey
Konsole
Ports
Anschlüsse
KVM-Ports
Tastatur
1 x USB Typ A Weiblein (schwarz)
Bildschirm
1 x HDB-15 Weiblein (blau)
Maus
1 x USB Typ A Weiblein (schwarz)
Lautsprecher
1 x Mini-Stereo-Buchse, Weiblein (grün)
Tastatur/Maus
2 x USB Typ A Männlein (schwarz)
Bildschirm
2 x HDB-15 Männlein (blau)
Lautsprecher
2 x Mini-Stereo-Stecker, Männlein (grün)
LED-Anzeigen
Ausgewählt
2 (grün)
Kabellänge
Computer
1,2 m
Emulation
Tastatur/Maus
USB
Bildschirm
2048 x 1536; DDC2B
Umschaltintervall
Umgebung
Physische
Eigenschaften
5 Sekunden
Betriebstemperatur
0 -50°C
Lagertemperatur
-20 -60°C
Feuchtigkeit
0 -80% rel. Luftfeuchte, nicht kondensierend
Gehäuse
Kunststoff
Gewicht
0,40 kg
Abmessungen (L x B x H)
2,40 x 7,30 x 7,20 cm
Hinweis: Bei Anschluss an DVI-I-Monitore wird ein zusätzlicher Adapter benötigt. (z. Bsp. Hama 45073 und/oder 45074)
4
Matching List for Sun and Windwos
Sun Keyboard
Windows Keyboard
[Stop]
[Ctrl] > [T]
[Again]
[Ctrl] > [F2]
[Props]
[Ctrl] > [F3]
[Undo]
[Ctrl] > [F4]
[Front]
[Ctrl] > [F5]
[Copy]
[Ctrl] > [F6]
[Open]
[Ctrl] > [F7]
[Paste]
[Ctrl] > [F8]
[Find]
[Ctrl] > [F9]
[Cut]
[Ctrl] > [F10]
[Compose]
[Application]
[
[Windows]
]
[Ctrl] > [1]
[Ctrl] > [2]
[Ctrl] > [3]
[Ctrl] > [4]
[Help]
[Ctrl] > [H]
5
Matching List for Mac und Windwos
Mac Keyboard
Windows Keyboard
[Shift]
[Shift]
[Control]
[Ctrl]
[Win]
[Ctrl] > [1]
[Ctrl] > [2]
[Ctrl] > [3]
[Ctrl] > [4]
Left [alt/option]
[Alt]
[F13]
[Print Screen]
[F14]
[Scroll Lock]
[=]
[return]
[Enter]
[delete]
[Back Space]
[help]
[Ins]
[F15]
[Ctrl] * [Windows]
6
g Operating Instruction
Requirements
Console
• A VGA, SVGA, or Multisync monitor capable of the highest resolution that you will be using on any computer in the installation
• A USB Keyboard
• Eine USB Mouse
Computers
The following equiment must be installed on each computer that is to be connected to the system:
• A VGA, SVGA or Multisync video port
• A USB Type A port
"
Hardware Review
1. Port LEDs
2. KVM Cables
3. Speaker Jack
4. Console Ports
5. USB mouse connector
6. USB keyboard connector
7. Speaker Plug
8. Video Connector
!
§
Installation
$
%
&
/
(
$
Important
1. Before you begin, make sure that the power to all the devices you will be connecting has been turned off. You must unplug the
power cords of any computers that have the Keyboard Power On function. Otherwise, the switch will receive power from the
computer.
2. To prevent damage to your equipement, make sure that all the devices you will be connecting are properly grounded.
Installing your new S2110 involves the following steps:
1. Plug your keyboard, monitor, mouse and speaker into the Console ports on the S2110. Each port is labeled with an appropriate icon.
2. Plug your speakers into the S2110’s speaker jack. Note: This step is optional.
3. Plug the attached KVM cables’ keyboard, monitor, mouse and speaker connectors into their respective ports on the computers you
are installing.
4. Turn on the power to the computers.
Operation
Invoking Hotkey Mode:
All Hotkey operations begin by invoking Hotkey Mode. Invoking Hotkey Mode takes three steps.
1. Press and hold down the Num Lock key.
2. Press and release the minus [-] key.
3. Release the Num Lock key.
7
Operation
1. Hotkey Port Selection
All hotkey port switches begin with tapping the Ctrl key twice.
[Ctrl] [Ctrl]
2. Invokes Auto Scan Mode
Starts Auto Scan. Press and release the [Left Shift] key, and then press the [Right Shift] key.
[Left Shift] [Right Shift]
Scan Interval
Sets the Auto Scan interval to n second intervals - where n is a number from 1 – 4.
[Left shift] [Right shift] [n]
Note: The n stands for the number of seconds that the focus dwells on a port before switching to the other one.
Replace the n with a number between 1 and 4 when entering this hotkey combination. (See the table, below.)
Scan Interval Table
n
Scan Interval
1
3 Sec.
2
5 Sec. (default)
3
10 Sec.
4
20 Sec.
Terminates the hotkey mode and the automatic switch-over
[Esc] or [space bar]
Hotkey key configuration
When you have activated the hotkey mode [Strg] + [F12], press one of the following buttons to invoke the corresponding function:
Key
Operation
[F1]
Recognizes and stores the hardware sided keyboard environment.
[F2]
Uses the Mac compatible keyboard environment.
[F3]
Uses the Sun compatible keyboard environment.
[F4]
Prints out the current assignment for hotkeys, keyboard platforms
and language setting.
R > [Enter]
Resets the hotkey settings to the standard values.
8
Troubleshooting
Symptom
Keyboard and/or Mouse
Not Responding
Video Problems
Possible Couse
Action
Keyboard/Mouse needs to be
reset.
Unplug the keyboard/mouse from the Console
Keyboard Port, then plug it back in
Hotkey sequence input incorrectly
Resend the Hotkey command - press and release
each key in the sequence individually
Switch needs to be reset
Turn off the computers; wait 5 seconds; turn the
computers back on
Resolution and/or Refresh rat set too
high
Select a lower resolution and/or bandwidth
Specifications
Functions
S2110
Computer Connections
2
Port Selection
Hotkey
Console
Ports
Connectors
KVM-Ports
Keyboard
1 x USB Typ A Female (black)
Video
1 x HDB-15 Female (blue)
Mouse
1 x USB Typ A Female (black)
Speaker
1 x Mini Stereo Jack Female (green)
Keyboard/Mouse
2 x USB Typ A Male (black)
Video
2 x HDB-15 Male (blue)
Speaker
2 x Mini Stereo Plug Male (green)
LEDs
Selected
2 (green)
Cable Length
Computers
1.2 m
Emulation
Keyboard/Mouse
Video
Scan Intervall
Environment
Physical
Properties
USB
2048 x 1536; DDC2B
5 Seconds
Operating Temp.
0 -50°C
Storage Temp.
-20 -60°C
Humidity
0 -80% RH, Non-condensing
Housing
Plastic
Weight
0.40 kg
Dimensions (L x W x H)
2.40 x 7.30 x 7.20 cm
Note: An additional adapter is required to connect to a DVI-I monitor. (for example Hama 45073 and/or 45074)
9
Matching List for Sun and Windwos
Sun Keyboard
Windows Keyboard
[Stop]
[Ctrl] > [T]
[Again]
[Ctrl] > [F2]
[Props]
[Ctrl] > [F3]
[Undo]
[Ctrl] > [F4]
[Front]
[Ctrl] > [F5]
[Copy]
[Ctrl] > [F6]
[Open]
[Ctrl] > [F7]
[Paste]
[Ctrl] > [F8]
[Find]
[Ctrl] > [F9]
[Cut]
[Ctrl] > [F10]
[Compose]
[Application]
[
[Windows]
]
[Ctrl] > [1]
[Ctrl] > [2]
[Ctrl] > [3]
[Ctrl] > [4]
[Help]
10
[Ctrl] > [H]
Matching List for Mac und Windwos
Mac Keyboard
Windows Keyboard
[Shift]
[Shift]
[Control]
[Ctrl]
[Win]
[Ctrl] > [1]
[Ctrl] > [2]
[Ctrl] > [3]
[Ctrl] > [4]
Left [alt/option]
[Alt]
[F13]
[Print Screen]
[F14]
[Scroll Lock]
[=]
[return]
[Enter]
[delete]
[Back Space]
[help]
[Ins]
[F15]
[Ctrl] * [Windows]
11
f Mode d‘emploi
Configuration minimale
Console
• Un moniteur VGA, SVGA ou Multisync prenant en charge la plus élevée des résolutions utilisées sur les ordinateurs de l‘installation
• Un clavier USB
• Un souris USB
Ordinateurs
Les composants suviants dolvent être installés sur chaque ordinateur qui sera connecté au systéme :
• Un port videó VGA, SVGA ou Multisync
• Un port USB de type A
"
Aperçu du matériel
1. Voyants des ports
2. Câbles KVM
3. Prise (femelle) de haut-parleurs
4. Ports de console
5. Connecteur de souris USB
6. Connecteur de clavier USB
7. Prise (mâle) de haut-parleurs
8. Prise vidéo
Installation
!
§
$
%
&
/
(
$
Important
1. Avant de commencer, vérifiez que tous les périphériques à connecter ont été éteints. Vous devez débrancher les câbles
d‘alimentation des ordinateurs disposant de la fonction de mise sous tension à patir du clavier. Sinon, le commutateur sera
alimenté par l‘ordinateur.
2. Pour éviter d‘endommager votre appareil, assurez-vous que tous les périphériques connectés sont correctement mis à la terre.
Pour installer votre nouveau S2110, suivez ces étapes :
1. Branchez votre clavier, votre écran, votre souris et votre haut-parleurs dans les ports de console du S2110.
La fonction de chaque port est indiquée par un pictogramme.
2. Branchez vos haut-parleurs dans la prise de haut-parleurs du S2110. Remarque : Cette étape est facultative.
3. Branchez les connecteurs clavier, écran, souris et haut-parleurs des câbles KVM liés dans leurs ports respectifs sur les
ordinateurs avec lesquels vous utiliserez KVM.
4. Allumez les ordinateurs.
Fonctionnement
Toutes les opérations de raccourcis clavier doivent s‘effectuer en mode de raccourcis clavier, en procédant comme suit :
All Hotkey operations begin by invoking Hotkey Mode. Invoking Hotkey Mode takes three steps.
1. Appuyez sur la touche Verr Num en maintenez-la enfoncée
2. Appuyez brièvement sur la touche moins
3. Relâchez la touche Verr Num
12
Fonctionnement
1. Sélection de ports à l’aide de raccourcis clavier
Pour sélectionner un port à l’aide de raccourcis clavier, vous devez dans un premier temps appuyer deux fois sur la touche Ctrl.
[Ctrl] [Ctrl]
2. Invoque le mode Recherche automatique
Démarre la recherche automatique. Appuyez sur la touche [Left Shift], et appuyez sur [Right Shift]
[Left Shift] [Right Shift]
Intervalle de recherche
Définit l‘intervalle de recherche automatique sur n secondes, où n est un nombre compris entre 1 et 4.
[Left shift] [Right shift] [n]
Remarque : la lettre n représente l’intervalle de temps (en secondes) avant le passage d’un port à l’autre. Remplacez la lettre n par un
chiffre compris entre 1 et 4 lorsque vous appuyez sur une combinaison de touches de raccourci (voir le tableau ci-dessous).
Tabelau Intervalle de commutation
n
Scan Interval
1
3 Sec.
2
5 Sec. (default)
3
10 Sec.
4
20 Sec.
Termine le mode de combinaison de touches et la commutation automatique [Esc] ou [touche d’espacement]
Configuration des touches d’activation
Après avoir activé le mode de combinaison de touches [Strg] + [F12], veuillez appuyer sur une des touches suivantes pour
appeler la fonction correspondante :
Toche
Fonction
[F1]
Reconnaît et mémorise l’environnement clavier côté du matériel.
[F2]
Utilise l’environnement clavier compatible avec Mac.
[F3]
Utilise l’environnement clavier compatible avec Sun.
[F4]
Imprime l’occupation actuelle pour les touches d’activation, le
plate-forme clavier et les réglages de langue.
R > [Enter]
Modifie les ajustements des touches d’activation sur les valeurs
standard.
13
Dépannage
Symptôme
Clavier et/ou souris ne
produsiant pas d‘effect
Problèmes d‘affichage
Cause possible
Action
Le clavier / la souris doit être
réinitialisé(e)
Débranchez le clavier / la souris du port clavier de la
console, puis rebranchez
Le séquence de touches de raccourci
saisie est incorrecte
Saisissez à nouveau les touches de raccourci et
relâchez les touches de la séquence l‘une après l‘autre
Le commutateur doit être réinitialisé
Eteignez les ordinateurs ; attendez 5 secondes et
rallumez-les
Réglage de résolution et/ou de fréquence
de rafraîchissement trop élevé
Sélectionnez une résolution et/ou une bande passante
moins élevée
Spécifications
Fonction
S2110
Connexions de l‘ordinateur
2
Sélection de ports
Raccourcis
Ports de
console
Connecteurs
Ports KVM
Clavier
1 connecteur USB femelle de type A (noir)
Moniteur
1 connecteur HDB femelle à 15 broches (bleu)
Souris
1 connecteur USB femelle de type A (noir)
Haut-parleurs
1 mini-connecteurs stéréo mâles (vert)
Clavier/Souris
2 connecteurs USB mâles de type A (noir)
Moniteur
2 connecteur HDB mâle à 15 broches (bleu)
Haut-parleurs
2 mini-connecteurs stéréo mâles (vert)
Voyants
Sélectionné
2 (vert)
Longeur de câble
Ordinateurs
1.2 m
Émulation
Clavier/Souris
USB
Moniteur
2048 x 1536; DDC2B
Intervalle de recherche
5 secondes
Environnement
Propriétés
physiques
Température de fonctionnement
0 à 50°C
Température de stockage
-20 à 60°C
Humidité
HR de 0 à 80%, sans condensation
Boîtier
Plastique
Poids
0.40 kg
Dimensions (L x P x H)
2.40 x 7.30 x 7.20 cm
Remarque : Un adaptateur est indispensable en cas de raccordement à des moniteurs DVI-I (Hama 45073 et/ou 45074, etc.).
14
Matching List for Sun and Windwos
Sun Keyboard
Windows Keyboard
[Stop]
[Ctrl] > [T]
[Again]
[Ctrl] > [F2]
[Props]
[Ctrl] > [F3]
[Undo]
[Ctrl] > [F4]
[Front]
[Ctrl] > [F5]
[Copy]
[Ctrl] > [F6]
[Open]
[Ctrl] > [F7]
[Paste]
[Ctrl] > [F8]
[Find]
[Ctrl] > [F9]
[Cut]
[Ctrl] > [F10]
[Compose]
[Application]
[
[Windows]
]
[Ctrl] > [1]
[Ctrl] > [2]
[Ctrl] > [3]
[Ctrl] > [4]
[Help]
[Ctrl] > [H]
15
Matching List for Mac und Windwos
Mac Keyboard
Windows Keyboard
[Shift]
[Shift]
[Control]
[Ctrl]
[Win]
[Ctrl] > [1]
[Ctrl] > [2]
[Ctrl] > [3]
[Ctrl] > [4]
Left [alt/option]
[Alt]
[F13]
[Print Screen]
[F14]
[Scroll Lock]
[=]
[return]
[Enter]
[delete]
[Back Space]
[help]
[Ins]
[F15]
[Ctrl] * [Windows]
16
17
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
