Die Konformitätserklärung nach der R&TTE

Richtlinie 99/5/EG fi nden Sie unter www.hama.com

See www.hama.com for declaration of conformity according to R&TTE Directive 99/5/EC guidelines

La déclaration de conformité à la directive

R&TTE 99/5/CE se trouve sur www.hama.com

La declaración de conformidad según la directiva R&TTE 99/5/CE la encontrará en www.hama.com

De conformiteitsverklaring conform de

R&TTE-richtlijn 99/5/EG vindt u onder www.hama.com

La dichiarazione di conformità secondo la direttiva R&TTE 99/5/CE è disponibile sul sito www.hama.com

Konformitetsförklaring enligt R&TTE riktlinje

99/5/EG fi nner du på www.hama.com

Radio- ja telepäätelaitteita koskevan direktiivin 99/5/EY mukainen vaatimustenmukaisuusvakuutus löytyy osoitteesta www.hama.com

d g f e o i s m

Overensstemmelseserklæringen i henhold til R&TTE-retningslinierne j fi nder du under HYPERLINK „http://www.hama.com”

Deklaracja zgodności według dyrektywy

R&TTE 99/5/EG dostępna na stronie internetowej www.hama.com q h A megfelelőségi követelmények megegyeznek az R&TTE Irányelvek 99/5/EG ajánlásaival www.hama.com

Prohlášení, o shodě podle směrnice

R&TTE 99/5/EG, naleznete na www.hama.com

c v Prehlásenie o zhode podľa R&TTE smernice

99/5/EG nájdete na www.hama.com

Τη δήλωση συμμόρφωσης σύμφωνα με την

οδηγία 99/5/EΚ περί R&TTE θα τη βρείτε στη διεύθυνση www.hama.com

Declaraţia de conformitate conform directivei 99/5/UE din R&TTE o găsiţi la www.hama.com

k r

Software: (D) (GB)

(D) Dieses Gerät darf nur in den folgenden Ländern betrieben werden:

(GB) The operation of this device is only allowed in the following countries:

(F) Cet appareil ne peut être utilisé que dans les pays suivants:

(E) Este aparato se puede utilizar sólo en los países siguientes:

(I) L’uso di questo apparecchio é ammesso soltanto nei seguenti Paesi:

(NL) Dit apparaat mag alleen gebruikt worden in de volgende landen:

(DK) Dette apparat må kun benyttes i følgende lande:

(PL) Urządzenie sprzedawane jest tylko w następujących krajach:

(H) Ez a készülék a következő országokban üzemeltethető:

(CZ) Tento přístroj se smí používat pouze v následujících zemích:

(SK) Toto zariadenie sa môže používať len v týchto krajinách:

(S) Denna apparat får endast användas i följande länder:

(FIN) Tätä laitetta saa käyttää vain.

(GR) Αυτή η συσκευή επιτρέπεται να λειτουργεί μόνο στις παρακάτω χώρες:

(RO) Modul de funcţionare a acestui aparat este permisă numai în următoarele ţări:

(D) (A) (CH) (GB) (F) (B) (NL) (E) (DK) (S) (H) (PL) (CZ) (SK) (GR) (FIN) (L) (IRL) (RO)

Hama GmbH & Co KG

D-86651 Monheim/Germany www.hama.com

All listed brands are trademarks of the corresponding companies. Errors and omissions excepted, and subject to technical changes. Our general terms of delivery and payment are applied.

!

W I R E L E S S L A N

WLAN Router;

300 Mbps

00062743

2 d

Bedienungsanleitung

Inhaltsverzeichnis:

1.

Anschluß des Wireless LAN Routers ..........................................................................................................................Seite 03

2.

Konfi guration von Betriebssystem und Computer ....................................................................................................Seite 04

3.

Konfi guration des Wireless LAN Routers...................................................................................................................Seite 05

3.1

Konfi guration der Internetverbindung mit Hilfe des Assistenten ...........................................................................Seite 05

3.2

Konfi guration des Wireless LAN ..................................................................................................................................Seite 06

3.2.1

Basis Einstellungen für drahtlose Netzwerke ..................................................................................................Seite 06

3.2.1.1

Betrieb als Accesspoint AP .....................................................................................................................Seite 07

3.2.1.2

Betrieb als AP Bridge-Point to Point ......................................................................................................Seite 07

3.2.1.3

Betrieb als AP Bridge-Point to Multi-Point ...........................................................................................Seite 08

3.2.1.4

Betrieb als AP Bridge WDS .....................................................................................................................Seite 08

3.2.2

Einstellung der Verschlüsselung für AP ............................................................................................................Seite 09

3.2.2.1

WEP Verschlüsselung ..............................................................................................................................Seite 09

3.2.2.2

WPA/WPA2 Verschlüsselung ..................................................................................................................Seite 10

3.2.3

Einstellung der Verschlüsselung für AP Bridge-Point to Point, Point to Multi-Point und WDS ................Seite 11

3.2.3.1

WEP Verschlüsselung ..............................................................................................................................Seite 11

3.2.3.2

WPA/WPA2 Verschlüsselung ..................................................................................................................Seite 12

3.2.4

WPS Automatische Konfi guration ......................................................................................................................Seite 12

3.3

Login-Daten ändern .......................................................................................................................................................Seite 13

3.4

LAN-Einstellungen ..........................................................................................................................................................Seite 13

4.

Werkzeuge ....................................................................................................................................................................Seite 13

4.1

Konfi gurationswerkzeuge .............................................................................................................................................Seite 14

4.2

Firmware-Aktualisierung ...............................................................................................................................................Seite 14

4.3

Neustart des Routers .....................................................................................................................................................Seite 14

5.

Statusinformationen .......................................................................................................................................................Seite 14

6.

Support- und Kontaktinformationen ............................................................................................................................Seite 15

Packungsinhalt:

1x

Hama Breitbandrouter

1x

Netzteil 12V

1x

gedruckte Bedienungsanleitung

1x

Konfi gurationskabel

Hinweis zum Aufstellungsort:

Die Verbindungsqualität ist stark abhängig vom Aufstellungsort bzw. der Umgebung Ihres WLAN-Gerätes. Bitte vermeiden Sie, dass das Gerät oder dessen Antennen weder verdeckt, noch verbaut sind. Außerdem raten wir von einer Aufstellung in der Nähe von metallischen Gegenständen und anderen elektrischen oder strahlenden Geräten ab. Sollten dennoch Empfangsschwankungen oder

Verbindungsabbrüche auftreten, versuchen Sie Störquellen, wie z. B. DECT-Telefone, Handys, Bluetooth-Geräte oder andere WLAN-

Netzwerke zu beseitigen. Ist dies nicht möglich, kann auch ein Kanalwechsel Abhilfe schaffen.

Systemvoraussetzung:

• Betriebssystem mit installiertem TCP/IP Protokoll

• Java fähiger Webbrowser wie z. B. Mozilla Firefox oder Microsoft Internet Explorer

Sicherheitshinweise:

Betreiben Sie das Gerät weder in feuchter, noch in extrem staubiger Umgebung, sowie auf Heizkörpern oder in der Nähe von Wärmequellen. Dieses Gerät ist nicht für den Einsatz im Freien bestimmt. Schützen Sie das Gerät vor Druck- und Stoßeinwirkung. Das Gerät darf während des Betriebes nicht geöffnet oder bewegt werden. Betreiben Sie das Gerät nicht ohne einer aufgeschraubten Antenne.

Achtung!

Betreiben Sie den Router nur mit dem mitgelieferten Netzteil. Die Verwendung anderer Netzteile kann zur Zerstörung des

Gerätes führen.

Hinweis !!!

Bei Volumen- bzw. Zeittarifen ist es empfehlenswert die Auswahl „Verbindung bei Bedarf“ auszuwählen, damit der

Internetzugang automatisch nach der eingestellten Zeit, unter der Option „Leerlaufzeit“, getrennt wird. Bei permanenter Verbindung können ansonsten hohe Verbindungskosten entstehen. Beachten Sie aber auch, dass das

Schließen des Browsers nicht zwingend die Abwahl aus dem Internet bedeutet. Sehr viele Programme senden

Anfragen in das Internet oder empfangen Daten von dort, ohne das dies eindeutig erkennbar ist. Dies ist für den Router eine gleichwertige Anfrage, wie z.B. das Öffnen des Browsers. Möchten Sie sicher stellen, dass keine aktive

Verbindung in das Internet besteht, sollten Sie das Gerät ausschalten oder vom Modem trennen.

1. Anschluss des Wireless LAN Routers:

1. Schließen Sie die Computer und andere Netzwerkgeräte, wie zum Beispiel Hub/Switch, an die Buchsen 1-4 an. Verwenden Sie hierzu ein Crossover oder CAT5 Patchkabel (max. 100m). Der eingebaute Switch erkennt selbständig die Verbindungsgeschwin- digkeit von 10 oder 100 Mbps, half/full Duplex Übertragungsmodus, sowie den verwendeten Kabeltyp.

2. Verbinden Sie den Ethernet-Port Ihres Modems mit dem Anschluss „WAN” am Router. Je nach Modem wird ein 1:1 oder Cross-

Over belegtes Kabel benötigt. In den meisten Fällen kann das bereits vorhandene Anschlusskabel verwendet werden.

3. Stecken Sie nun das mitgelieferte Netzgerät in eine freie Steckdose und verbinden es dann mit dem Router. Vorsicht: Ein unge- eignetes Netzteil kann zu Beschädigungen führen!

Überprüfung der Installation

An der Oberseite befi nden sich verschiedene LEDs zur Statusanzeige:

LED

Power

WLAN

WAN

LAN1-4

Zustand

Leuchtet

Aus

Blinkt

Aus

Leuchtet

Blinkt

Aus

Leuchtet

Blinkt

Aus

Status

Netzteil ist angeschlossen und liefert Strom

Kein Netzteil angeschlossen, keine Stromversorgung des Geräts

Wireless LAN ist aktiviert / es werden Daten gesendet

Wireless LAN ist deaktiviert

Der WAN- Port hat eine korrekte Netzwerkverbindung hergestellt

Datentransfer über WAN- Port

Keine Verbindung

Der entsprechende LAN-Port hat eine korrekte Netzwerkverbindung hergestellt

Datentransfer über jeweiligen LAN-Port

Keine Verbindung

3

2. Konfi guration von Betriebssystem und Computer

Auf allen PC`s, die das Internet nutzen sollen, muss das TCP/IP-Protokoll installiert sein. Standardmäßig ist für den Router die

IP- Adresse 192.168.2.1 und ein aktivierter DHCP-Server vorkonfi guriert. Dadurch erhalten die angeschlossenen PC`s automatisch passende Adressen und weitere Einstellungen. Wir empfehlen dies beizubehalten.

Um die Einstellungen an ihrem PC zu überprüfen gehen Sie folgendermaßen vor:

Start -> Einstellungen -> Systemsteuerung -> Netzwerkverbindungen

Wählen Sie hier die Verbindung (Netzwerkadapter) aus, über die ihr PC mit dem Router verbunden ist, zum Beispiel „LAN Verbindung“. Nach einem Rechtsklick auf die entsprechende Verbindung erhalten Sie ein

Menü, in dem Sie Eigenschaften wählen.

Markieren Sie in der Liste den Eintrag

Internetprotokoll (TCP/IP)

und klicken Sie anschließend auf

Eigenschaften

.

Wählen Sie

IP-Adresse automatisch beziehen

und

DNS-Serveradresse automatisch beziehen

! Bestätigen Sie anschließend mit

OK

und im folgenden Fenster ebenfalls mit

OK

!

Ihr PC ist nun so konfi guriert, dass er seine IP-Adresse automatisch vom

Router bezieht. Sie können jetzt den Router per Web-Browser einrichten.

Der Browser muss Java-fähig sein und diese Funktion aktiviert haben

(z. B. Internet Explorer 6.0 und neuer oder Mozilla Firefox)

4

3. Konfi guration des Wireless LAN Routers

Um die Konfi guration zu starten, öffnen Sie Ihren Browser und geben als Adresse „http://192.168.2.1” ein.

Es erscheint danach das Login-Fenster. Als Standard ist der Benutzername:

admin

und das Kennwort:

1234

eingerichtet. Klicken Sie nach der Eingabe auf

OK

, um sich auf dem Router einzuloggen.

Sie haben die Möglichkeit zur Konfi guration des Routers den integrierten Assistenten zu benutzen oder die Einrichtung manuell vorzunehmen. Nach der Konfi guration mit Hilfe des Assistenten ist das Gerät soweit eingerichtet, dass die angeschlossenen Computer

Zugang zum Internet haben.

Hinweis !!!

Zur Sicherheit sollten Sie Benutzername und Passwort auf jeden Fall ändern. Die Standardwerte sind bei vielen

Geräten gleich und könnten fremden Personen Zugriff zur Routerkonfi uration gewähren. Informationen dazu fi nden Sie auf Seite 13.

Über die Konfi gurationsoberfl äche haben Sie die Möglichkeit, zwischen Deutscher und Englischer Sprache zu wechseln. Wählen Sie im Browserfenster oben rechts die gewünschte Sprache aus. Die Sprache wird sofort umgestellt und kann jeder Zeit wieder geändert werden.

3.1 Konfi guration der Internetverbindung mit Hilfe des Assistenten

Bitte starten Sie den Assistenten nach dem Einloggen indem Sie auf die Schaltfl äche

Assistenten

klicken.

Zeitzone

Wählen Sie unter

Zeitzone einstellen

die korrekte Zeitzone, z. B. für Deutschland

„(GMT +01:00)Amsterdam, Berlin, Bern, Rome,

Stockholm, Vienna”

. Die restlichen Einstellungen können ohne Änderung übernommen werden.

Klicken Sie um fortzufahren auf

Weiter

.

Breitbandverbindung

Im nächsten Schritt werden Sie aufgefordert den WAN-Verbindungstyp anzugeben. In Deutschland ist dies in den meisten Fällen

(z. B. T-Online, 1&1, AOL)

PPPoE

. Für die verschiedenen Verbindungstypen gibt es auf der Übersichtsseite eine Kurzbeschreibung.

Auf Grund der weiten Verbreitung von DSL über

PPPoE

bezieht sich die weitere Beschreibung auf diesen Verbindungstyp. Für den

Verbindungstyp

PPPoE

klicken Sie auf

PPPoE xDSL

IP-Adressen-Info

In der folgenden Ansicht müssen Sie die Zugangsdaten für Ihren Provider eingeben. Diese Informationen erhalten Sie entweder aus Ihren Unterlagen oder direkt vom Provider.

Bitte geben Sie ein:

Benutzername

Kennwort

Dienstname

(diese Angabe ist nicht immer erforderlich)

5

Wichtiger Hinweis für T-Online Nutzer:

Bitte tragen Sie ihre T-Online-Zugangsdaten in folgender Reihenfolge in das Feld Benutzername ein:

[email protected]

Dabei steht A für die 12 Ziffern Ihrer Anschlusskennung, das T für die zugehörige T-Online-Nummer und das M für den 4-stelligen

Mitbenutzer-Suffi x. Dahinter folgt die Zeichenkette @t-online.de

Sollte Ihre T-Online-Nummer aus weniger als 12 Ziffern bestehen, folgt vor dem Mitbenutzer-Suffi x das Zeichen #.

AAAAAAAAAAAATTTTTTTTTTT#[email protected]

Zusätzlich zu den Zugangsdaten können Sie noch folgende Angaben machen:

MTU

steht für Maximal Transfer Unit und gibt die maximal zu übertragende Paketgröße an. Sollten Sie sich bei dieser Einstellung nicht sicher sein, empfehlen wir den standardmäßig eingestellten Wert zu belassen. Es sind Werte zwischen 512 und 1492 möglich. Mit der

Angabe des

Verbindungstyps

bestimmen Sie das Einwahlverhalten Ihres Routers. Sie haben die Wahl zwischen:

permanent:

Der Router ist immer mit dem Internet verbunden. Dieser Verbindungstyp ist zu empfehlen, wenn Sie z. B. eine Flatrate ohne Zeitbegrenzung haben.

Verbindung bei Bedarf:

Bei diesem Verbindungstyp wählt sich der Router erst bei einer Anforderung durch einen angeschlossenen

Computer ein, z. B. wenn Sie an einem Computer den Browser öffnen. Die Verbindung besteht dann so lange, bis die unter

Leerlaufzeit

eingestellte Zeit, ohne Aktivität abgelaufen ist.

manuell:

Entscheiden Sie sich für den Verbindungstyp

manuell

, können Sie die Verbindung über den Button

Verbinden

herstellen und

über den Button

Trennen

wieder beenden.

Hinweis !!!

Bei Volumen- bzw. Zeittarifen ist es empfehlenswert die Auswahl „Verbindung bei Bedarf“ auszuwählen, damit der

Internetzugang automatisch nach der eingestellten Zeit, unter der Option „Leerlaufzeit“, getrennt wird. Bei permanenter

Verbindung können ansonsten hohe Verbindungskosten entstehen. Beachten Sie aber auch, dass das Schließen des

Browsers nicht zwingend die Abwahl aus dem Internet bedeutet. Sehr viele Programme senden Anfragen in das Internet oder empfangen Daten von dort, ohne das dies eindeutig erkennbar ist. Dies ist für den Router eine gleichwertige Anfra- ge, wie z.B. das Öffnen des Browsers. Möchten Sie sicher stellen, dass keine aktive Verbindung in das Internet besteht, sollten Sie das Gerät ausschalten oder vom Modem trennen.

Leerlaufzeit:

Legen Sie hier fest, nach wie vielen Minuten Inaktivität die Internetverbindung getrennt werden soll. Es sind Werte zwischen

1 und 1000 möglich. Bestätigen Sie die Angaben mit Klick auf

OK

. Anschließend müssen Sie den Router neu starten, damit die Einstellungen wirksam werden. Drücken Sie dazu im nächsten Fenster auf Übernehmen. Der Router benötigt nun ca. 30 Sekunden um neu zu starten.

Nach dem Neustart ist der Router soweit konfi guriert, dass Sie mit den angebundenen Computern auf das Internet zugreifen können. Sie können diese Einstellungen auch manuell ändern, indem Sie im Menü links

WAN

und danach den entsprechenden Verbindungstyp wählen.

3.2 Konfi guration des Wireless LAN

Standardmäßig ist das Wireless LAN zu Ihrem Schutz deaktiviert. Möchten Sie die Funktion aktivieren, wählen Sie von der Startansicht ausgehend, die Sie durch Klick auf

Home

wieder erreichen, zuerst

Einrichtung

und anschließend in der Menüleiste links

Wireless

.

Beachten Sie, dass eine Aktivierung des Wireless LAN ohne zusätzliche Einstellung einer Verschlüsselung ein Sicherheitsrisiko mit sich bringt. Markieren Sie jetzt

Aktivieren

und klicken danach auf

Übernehmen

. In der folgenden Ansicht wählen Sie bitte

Fortsetzen

.

3.2.1 Basis Einstellungen für drahtlose Netzwerke (WLAN)

Wählen Sie im Menü links

Basiseinstellungen.

Unter dem Punkt

Modus

können Sie wählen, welche Aufgabe der Router im Netzwerk übernehmen soll.

Wählen Sie die Funktion Accesspoint

AP (3.2.1.1)

, wenn das Gerät der einzige Accesspoint in Ihrem Netzwerk ist oder keine Verbindung auf Bridge-Ebene zu andernen Accesspoints hergestellt werden soll.

Wählen Sie

AP Bridge-Point to Point (3.2.1.2)

, wenn Sie diesen Accesspoint mit einem zweitem Accesspoint drahtlos verbinden möchten. Clients haben in diesem Modus nicht die Möglichkeit sich über eine drahtlose Verbindung anzumelden.

Wählen Sie

AP Bridge-Point to Multi-Point (3.2.1.3)

, wenn Sie diesen Accesspoint mit mehreren anderen Accespoints drahtlos verbinden möchten. Clients haben in diesem Modus nicht die Möglichkeit sich über eine drahtlose Verbindung anzumelden.

Wählen Sie

AP Bridge WDS (3.2.1.4)

, wenn Sie diesen Accesspoint mit einem oder mehreren anderen Accesspoints drahtlos verbin-

6

den möchten und Clients weiterhin die drahtlose Anmeldung gewährt werden soll.

Setzen Sie die Konfi guration entsprechend Ihrer

Wahl fort.

3.2.1.1 Betrieb als Accesspoint (AP)

Mit der Auswahl unter

Band

legen Sie fest, ob das Gerät im 2,4 Ghz Band nach Standard 802.11b

(11Mbps), 802.11g (54Mbps) oder kombiniert mit

802.11b und 802.11g arbeitet. Legen Sie anschlie-

ßend die

ESSID

fest. Die Länge der

ESSID

kann bis zu 32 Zeichen betragen und muss für alle Geräte im

Netzwerk identisch sein. Unter

Kanalnummer

legen

Sie den Kanal fest, in dem die Daten übertragen werden sollen. Es stehen 13 Kanäle zur Verfügung.

Klicken Sie auf den Button

Active Clients anzeigen

um alle Client-Computer anzuzeigen die an Ihrem Accesspoint angemeldet sind.

Beispiel

für eine ESSID : „WLAN_Router_54Mbps“

Übernehmen Sie Ihre Einstellungen durch Klick auf den

Übernehmen

Button!

Um die Verschlüsselung für ihr drahtloses Netzwerk einzustellen, klicken Sie in der anschließenden Ansicht auf den Button

Weiter

und danach auf

Sicherheitseinstellungen

im Menü links. Für die Anleitung zur Einstellung der Wireless LAN Verschlüsselung lesen

Sie auf Seite 09 weiter.

Möchten Sie ein drahtloses Netzwerk ohne Verschlüsselung betreiben, klicken Sie in der nächsten Ansicht auf

Übernehmen

. Der

Router wird anschließend neu gestartet. Nach dem Neustart steht das drahtlose Netzwerk zur Verfügung.

3.2.1.2 Betrieb als AP Bridge-Point to Point

Mit der Auswahl unter

Band

legen Sie fest, ob das Gerät im 2,4 Ghz Band nach Standard 802.11b

(11Mbps), 802.11g (54Mbps) oder kombiniert mit

802.11b und 802.11g arbeitet. Unter

Kanalnummer

legen Sie den Kanal fest, in dem die Daten

übertragen werden sollen. Es stehen 13 Kanäle zur Verfügung. Geben Sie im Feld

MAC-Adresse

1

die Adresse des Accesspoints ein zu dem die

Bridge-Verbindung aufgebaut werden soll. Um die

Verschlüsselung für ihr drahtloses Netzwerk einzustellen, klicken Sie anschließend auf den Button

Sicherheit festlegen

.

Für die Anleitung zur Einstellung der Wireless LAN

Verschlüsselung lesen Sie auf Seite 11 weiter.

Möchten Sie ein drahtloses Netzwerk ohne

Verschlüsselung betreiben, klicken Sie

Übernehmen

und in der folgenden Ansicht

Anwenden

. Der Router wird anschließend neu gestartet. Nach dem Neustart steht das drahtlose Netzwerk zur Verfügung.

7

3.2.1.3 Betrieb als AP Bridge-Point to Multi-Point

Der Unterschied zum AP Bridge-Point to Point Betrieb ist, dass Sie in diesem Modus MAC-Adressen mehrerer

Accesspoints eingeben können. Eine Bridge-Verbindung ist maximal zu 4 anderen Accesspoints möglich. Mit der Auswahl unter

Band

legen Sie fest, ob das Gerät im

2,4 Ghz Band nach Standard 802.11b (11Mbps), 802.11g

(54Mbps) oder kombiniert mit 802.11b und 802.11g arbeitet. Unter

Kanalnummer

legen Sie den Kanal fest, in dem die Daten übertragen werden sollen. Es stehen 13

Kanäle zur Verfügung. Geben Sie in den Feldern

MAC-Adresse 1

bis

MAC-Adresse 4

die Adressen der

Accesspoints ein zu denen die Bridge-Verbindung aufgebaut werden soll. Um die Verschlüsselung für ihr drahtloses Netzwerk einzustellen, klicken Sie anschließend auf den Button

Sicherheit festlegen

.

Für die Anleitung zur Einstellung der Wireless LAN

Verschlüsselung lesen Sie auf Seite 11 weiter.

Möchten Sie ein drahtloses Netzwerk ohne Verschlüsselung betreiben, klicken Sie

Übernehmen

und in der folgenden Ansicht

Anwenden

. Der Router wird anschließend neu gestartet.

Nach dem Neustart steht das drahtlose Netzwerk zur Verfügung.

3.2.1.4 Betrieb als AP Bridge WDS

Was ist

WDS

? Wireless Distribution System bezeichnet die drahtlose Verbindung zwischen mehreren Access Points untereinander, und ermöglicht außerdem die Anmeldung von Clients, was andere Bridge Betriebsarten nicht zulassen. Dabei wird für jeden zusätzlichen Access Point die Bandbreite des Netzes halbiert, weil die Pakete doppelt übertragen werden müssen.

Es ergibt sich also eine Kombination der vorangegangenen Betriebsarten.

Mit der Auswahl unter

Band

legen Sie fest, ob das

Gerät im 2,4 Ghz Band nach Standard 802.11b

(11Mbps), 802.11g (54Mbps) oder kombiniert mit

802.11b und 802.11g arbeitet. Für das Client-Netzwerk wird die

ESSID

benötigt, die zur Identifi kation im

Netzwerk dient und somit für alle Teilnehmer des

Client-Netzwerkes gleich sein muss. Die Länge der

ESSID

kann bis zu 32 Zeichen betragen.

Unter

Kanalnummer

legen Sie den Kanal fest, in dem die Daten übertragen werden sollen. Es stehen 13

Kanäle zur Verfügung. Klicken Sie auf den Button

Aktive Clients anzeigen

um alle Client-Computer anzuzeigen die an Ihrem Accesspoint angemeldet sind.

Geben Sie in den Feldern

MAC-Adresse 1

bis

MAC-Adresse 4

die Adressen der Accesspoints ein zu denen die Bridge-Verbindung aufgebaut werden soll. Um die Verschlüsselung für ihr drahtloses Netzwerk einzustellen, klicken Sie anschließend auf den Button

Sicherheit festlegen

.

Für die Anleitung zur Einstellung der Wireless LAN Verschlüsselung lesen Sie auf Seite 11 weiter.

Möchten Sie ein drahtloses Netzwerk ohne Verschlüsselung betreiben, klicken Sie

Übernehmen

und in der folgenden Ansicht

Anwenden

. Der Router wird anschließend neu gestartet. Nach dem Neustart steht das drahtlose Netzwerk zur Verfügung.

8

3.2.2 Einstellung der Verschlüsselung für AP

Als erstes ist es wichtig verschiedene Begriffe zu unterscheiden. Dazu eine kurze Erklärung der wichtigsten, hier verwendeten

Begriffe:

Authentifi zierung:

Die Authentifi zierung ist ein Vorgang, bei dem die Identität, zum Beispiel einer Person, anhand eines bestimmten

Merkmals festgestellt wird. Dies kann zum Beispiel mit einem Fingerabdruck, einem Passwort oder einem beliebigen anderen

Berechtigungsnachweis geschehen.

Verschlüsselung:

Die Verschlüsselung ist ein Vorgang, bei dem ein „Klartext“ mit Hilfe eines Verschlüsselungsverfahrens (Algorithmus) in einen „Geheimtext“ umgewandelt wird. Hierzu können einer oder auch mehrere Schlüssel verwendet werden. Weiterhin ist zu erwähnen, dass jedes einzelne Verschlüsselungsverfahren eine oder mehrere Möglichkeiten der Authentifi zierung bietet.

Für die verschiedenen Betriebsarten stehen folgende Verschlüsselungen zur Verfügung:

WEP-Verschlüsselung mit 64 Bit und 128 Bit

WPA und WPA2 Verschlüsselung

Für die Betriebsarten

AP und Station Infrastructure

können Sie die Einstellungen unter

Wireless/Sicherheitseinstellungen

im Menü links vornehmen.

Standardmäßig ist die Verschlüsselung deaktiviert. Wir empfehlen Ihnen aber aus Sicherheitsgründen immer eine Verschlüsselung zu verwenden.

3.2.2.1 WEP Verschlüsselung

Wired Equivalent Privacy

(WEP)

ist ein Standard-Verschlüsselungsalgorithmus für WLAN. Er soll sowohl den Zugang zum Netz regeln, als auch die Integrität der Daten sicherstellen. Aufgrund verschiedener Schwachstellen wird das Verfahren als unsicher angesehen.

Wählen Sie als erstes aus, ob Sie eine 64 bit oder

128 bit Verschlüsselung verwenden möchten, wobei die 128 bit Verschlüsselung die höhere Sicherheit bietet. Wählen Sie als nächstes für das

Schlüsselformat

zwischen Hex (Sie können Zeichen von 0-9 und a-f verwenden) und ASCII aus (Sie dürfen jedes beliebige Zeichen verwenden), wodurch auch die

Länge des Schlüssels bestimmt wird.

Unter

Standard-Schlüssel

haben Sie die

Möglichkeit, bis zu vier Schlüssel voreinzustellen.

Wählen Sie dazu z. B.

Schlüssel 1

und geben Sie in die darunter liegenden Felder Ihre beliebigen

Schlüssel mit der erforderlichen Länge ein.

Beispiele:

64 bit Hex (10 Zeichen) = 231074a6ef

64 bit ASCII (5 Zeichen) = j31n!

128 bit Hex (26 Zeichen) =

231074a6b9773ce43f91a5bef3

128 bit ASCII (13 Zeichen) = urlaub2006!+0

Um Ihre Einstellungen zu speichern klicken Sie bitte auf

Übernehmen

. Anschließend muss der Router neu gestartet werden, damit alle Einstellungen wirksam werden. Klicken Sie dazu in der folgenden Ansicht

Anwenden

. Nach dem Neustart ist das drahtlose

Netzwerk mit Verschlüsselung verfügbar.

9

3.2.2.2 WPA/WPA2 Verschlüsselung

Wi-Fi Protected Access (

WPA

) ist eine Verschlüsselungsmethode für WLAN. WPA enthält die Architektur von WEP, bietet jedoch zusätzlichen Schutz durch dynamische Schlüssel, die auf dem Temporal Key Integrity Protocol (TKIP) basieren, und bietet außerdem zur Authentifi zierung von Nutzern PSK (Pre-Shared-Keys) oder Extensible Authentication Protocol (EAP) wofür jedoch ein Radius

Server erforderlich ist. WPA2 ist die Weiterentwicklung von WPA und nutzt einen anderen Verschlüsselungsalgorithmus AES

(Advanced Encryption Standard).

Bezüglich der Authentifi ziernug wird bei WPA zwischen

Pre-shared-key

und der Authentifi zierung über spezielle

Authentifi zierungsprotokolle

, bei denen es sich meist um Abwandlungen des EAP (Extensible Authentication Protocol) handelt, unterschieden.

Für die zweite, im privaten Bereich doch eher seltene Authentifi zierungsmethode wird ein so genannter Authentifi zierungsserver

(RADIUS-Server)

verwendet. Die Angaben, die sie zur Konfi guration dieser Authentifi zierungsmethode benötigen, erhalten Sie von ihrem Administrator.

WPA pre-shared-key (für die meisten

Anwender empfohlen)

Wählen Sie als erstes, ob Sie

WPA mit

TKIP

Verschlüsselungsalgorithmus,

WPA2 mit AES

Verschlüsselungsalgorithmus oder den

WPA Mixed

Modus verwenden möchten. Dieser Mixed

Modus erlaubt Clients mit WPA oder

WPA2 auf den Access-Point zuzugreifen. Die Mixtur ist sehr sinnvoll, da momentan nur wenige XP-Clients

WPA2-fähig sind. Ist der Mixed Mode abgeschaltet, so lässt der AP nur Clients mit WPA2 zu und die große Zahl der

WPA(TKIP)-Geräte bleibt draußen.

Als nächstes bestimmen Sie das

Schlüsselformat

(Format des vorinstallierten Schlüssels)

. Wählen

Sie entweder

Passphrase

für einen

Schlüssel mit einer Länge von mindestens 8 und höchstens 63 beliebigen Zeichen, wobei Buchstaben

(A-Z), Zahlen und Satzzeichen erlaubt sind oder

Hex

für einen Schlüssel mit einer Länge von 64 Zeichen, wobei nur Zeichen von 0-9 und a-f verwendet werden dürfen.

Der nächste Schritt ist die Eingabe des Schlüssels (

vorinstallierter Schlüssel)

, des so genannten

Pre-shared-key

(PSK). Möchte ein

Client auf den Access-Point zugreifen, muss er diese Zeichenfolge kennen.

Um Ihre Einstellungen zu speichern, klicken Sie bitte auf

Übernehmen

. Anschließend muss der Router neu gestartet werden, damit alle Einstellungen wirksam werden. Klicken Sie dazu in der folgenden Ansicht

Anwenden

. Nach dem Neustart ist das drahtlose

Netzwerk mit Verschlüsselung verfügbar.

WPA RADIUS (ein spezieller Authentifi zierungs-Server ist erforderlich)

Wählen Sie als erstes, ob Sie

WPA mit TKIP

Verschlüsselungsalgorithmus,

WPA2 mit AES

Verschlüsselungsalgorithmus oder den

WPA Mixed

Modus verwenden möchten. Dieser Mixed Modus erlaubt Clients mit WPA oder WPA2 auf den Access-Point zuzugreifen.

Die Mixtur ist sehr sinnvoll, da momentan nur wenige XP-Clients WPA2-fähig sind.

Wählen Sie nur

WPA2 (AES)

, so lässt der AP nur Clients mit WPA2 zu und die große Zahl der WPA(TKIP)-Geräte bleibt draußen.

Als nächtes geben Sie die

IP Adresse des RADIUS Servers

an. Der

RADIUS Server Port

ist auf 1812 voreingestellt. Geben Sie jetzt noch das

Kennwort

für den RADIUS Server ein.

Um Ihre Einstellungen zu speichern, klicken Sie bitte auf

Übernehmen

. Anschließend muss der Router neu gestartet werden, damit alle Einstellungen wirksam werden. Klicken Sie dazu in der folgenden Ansicht

Anwenden

. Nach dem Neustart ist das drahtlose

Netzwerk mit Verschlüsselung verfügbar.

10

3.2.3 Einstellung der Verschlüsselung für Bridge-Point to Point, Bridge-Point to Multi-Point und Bridge WDS

Als erstes ist es wichtig verschiedene Begriffe zu unterscheiden. Dazu eine kurze Erklärung der wichtigsten, hier verwendeten

Begriffe:

Authentifi zierung

: Die Authentifi zierung ist ein Vorgang, bei dem die Identität, zum Beispiel einer Person, anhand eines bestimmten

Merkmals festgestellt wird. Dies kann zum Beispiel mit einem Fingerabdruck, einem Passwort oder einem beliebigen anderen

Berechtigungsnachweis geschehen.

Verschlüsselung

: Die Verschlüsselung ist ein Vorgang, bei dem ein „Klartext“ mit Hilfe eines Verschlüsselungsverfahrens (Algorithmus) in einen „Geheimtext“ umgewandelt wird. Hierzu können einer oder auch mehrere Schlüssel verwendet werden. Weiterhin ist zu erwähnen, dass jedes einzelne Verschlüsselungsverfahren eine oder mehrere Möglichkeiten der Authentifi zierung bietet.

Für die verschiedenen Betriebsarten stehen folgende Verschlüsselungen zur Verfügung:

• WEP-Verschlüsselung mit 64 Bit und 128 Bit

• WPA(TKIP) und WPA2(AES) Verschlüsselung

Für die Betriebsarten

Bridge-Point to Point, Bridge-Point to Multi-Point und Bridge WDS

können Sie die Einstellungen am Ende der jeweiligen Betriebsart-Einstellungen, durch klick auf den Button

Sicherheit festlegen

vornehmen.

Für WDS muss die Verschlüsselung vorher im Menü links unter Wireless/Sicherheitseinstellungen eingestellt werden.

Sie haben die Wahl zwischen

WEP

-Verschlüsselung mit

64 Bit

und

128 Bit

,

WPA

mit

TKIP

Verschlüsselungsalgorithmus und

WPA2 mit

AES

Verschlüsselungsalgorithmus.

3.2.3.1 WEP-Verschlüsselung

Wired Equivalent Privacy (

WEP

) ist ein Standard-Verschlüsselungsalgorithmus für WLAN. Er soll sowohl den Zugang zum Netz regeln, als auch die Integrität der Daten sicherstellen. Aufgrund verschiedener Schwachstellen wird das Verfahren als unsicher angesehen.

Wählen Sie als erstes aus, ob Sie eine 64 bit oder 128 bit Verschlüsselung verwenden möchten, wobei die 128 bit Verschlüsselung die höhere Sicherheit bietet. Wählen Sie als nächstes für das

Schlüsselformat

zwischen

Hex (Sie können Zeichen von 0-9 und a-f verwenden) und ASCII aus (Sie dürfen jedes beliebige Zeichen verwenden), wodurch auch die Länge des Schlüssels bestimmt wird.

Unter

Schlüssel 1

können Sie jetzt Ihren

Schlüssel entsprechend der Zeichen und

Längenvorgaben eingeben. Die Felder

Format des vorinstallierten Schlüssels

und

Vorinstallierter Schlüssel

haben für die WEP

Einstellungen keine Bedeutung.

Beispiele:

64 bit Hex (10 Zeichen) = 231074a6ef

64 bit ASCII (5 Zeichen) = j31n!

128 bit Hex (26 Zeichen) =

231074a6b9773ce43f91a5bef3

128 bit ASCII (13 Zeichen) = urlaub2006!+0

Um Ihre Einstellungen zu speichern, klicken Sie bitte auf

Übernehmen

. Anschließend muss der Router neu gestartet werden, damit alle Einstellungen wirksam werden. Klicken Sie dazu in der folgenden Ansicht auf

Anwenden

. Nach dem Neustart ist das drahtlose

Netzwerk mit Verschlüsselung verfügbar.

11

3.2.3.2 WPA/WPA2 Verschlüsselung

Wi-Fi Protected Access (

WPA

) ist eine Verschlüsselungsmethode für WLAN. WPA enthält die Architektur von WEP, bietet jedoch zusätzlichen Schutz durch dynamische Schlüssel, die auf dem Temporal Key Integrity Protocol (TKIP) basieren, und bietet außerdem zur

Authentifi zierung von Nutzern PSK (Pre-Shared-Keys) oder Extensible Authentication Protocol (EAP) wofür jedoch ein Radius Server erforderlich ist. WPA2 ist die Weiterentwicklung von WPA und nutzt einen anderen Verschlüsselungsalgorithmus AES (Advanced

Encryption Standard).

Wählen Sie als erstes aus, ob Sie WPA(TKIP) oder WPA2(AES) verwenden möchten.

Die Felder

WEP Schlüsselformat

und

WEP

Schlüssel

sind für die WPA Einstellungen nicht relevant.

Als nächstes bestimmen Sie das

Pre-Shared-

Key-Format

. Wählen Sie entweder

Passphrase

für einen Schlüssel mit einer

Länge von mindestens 8 und höchstens 63 beliebigen Zeichen, wobei Buchstaben (A-Z),

Zahlen und Satzzeichen erlaubt sind oder

Hex

für einen Schlüssel mit einer Länge von 64

Zeichen, wobei nur Zeichen von 0-9 und a-f verwendet werden dürfen.

Der nächste Schritt ist die Eingabe des

Schlüssels (

vorinstallierter Schlüssel

), des so genannten

Pre-shared-key

(PSK). Möchte ein

Client auf den Access-Point zugreifen, muss er diese Zeichenfolge kennen.

Um Ihre Einstellungen zu speichern, klicken

Sie bitte auf

Übernehmen

. Anschließend muss der Router neu gestartet werden, damit alle Einstellungen wirksam werden. Klicken

Sie dazu in der folgenden Ansicht auf

Anwenden

. Nach dem Neustart ist das drahtlose Netzwerk mit Verschlüsselung verfügbar.

3.2.4 WPS Automatische Konfi guration

WPS (WiFi Protected Setup) ist eine Funktion, die Ihnen die Sicherheitskonfi guration der Wireless LAN Verbindung erleichtert. Um die

Funktion nutzen zu können, muss der Router/Accesspoint und die Gegenstelle (WLAN USB Stick, PCI Karte oder PCMCIA Karte) über die WPS Funktion verfügen. Um die Sicherheitskonfi guration vorzunehmen, gehen Sie wie folgt vor:

Der Router/Accesspoint gibt vor, welche Verschlüsselung und welcher Schlüssel verwendet wird. Die hier angegebene Verschlüsselung ist für alle Netzwerkteilnehmer bindend.

Es gibt prinzipiell zwei Verfahren: a) Konfi guration per Taste

Drücken Sie am Router/Accesspoint den

WLAN Adapters den Button

b) Pincode

PBC

WPS Button

. Innerhalb von zwei Minuten müssen Sie im Konfi gurationsprogramm des

auf der Registerkarte

WPS

drücken. Die Verbindung wird nun automatisch aufgebaut.

Notieren Sie sich den

Pincode

, der im Konfi gurationsprogramm des WLAN Adapters angezeigt wird. Wählen Sie das

Zielnetzwerk in der oberen Liste und klicken Sie anschließend auf den Button

PIN

. Wechseln Sie zur Benutzeroberfl äche des

Routers. Unterstützt Ihr Router dieses Verfahren, fi nden Sie in den WPS Einstellungen ein Eingabefeld für den Pincode. Geben

Sie den notierten

Code ein

und starten Sie die Übertragung. Die Verbindung wird nun automatisch aufgebaut.

Nach erfolgreicher Verbindung wird ein Profi l angelegt, welches nach einem Neustart die Verbindung automatisch wiederherstellt.

12

3.3 Login-Daten ändern

Von der Startansicht ausgehend, die Sie durch Klick auf

Home

wieder erreichen, wählen Sie bitte

Einrichtung

und dann im Menü links

System => Kennworteinstellungen

.

Auf dieser Seite können Sie ein neues Kennwort für den Router festlegen. Bestätigen Sie ihre Eingaben mit

Übernehmen

. Anschlie-

ßend muss der Router neu gestartet werden, damit alle Einstellungen wirksam werden. Klicken Sie dazu in der folgenden Ansicht auf

Anwenden

. Nach dem Neustart ist das neue Kennwort gültig.

3.4 LAN Einstellungen

Von der Startansicht ausgehend, die Sie durch Klick auf

Home

wieder erreichen, wählen Sie bitte

Einrichtung

und dann im Menü links

LAN

.

In dieser Ansicht können Sie die Standard LAN Einstellungen des Routers ändern.

IP-Adresse

: Der Router ist auf die IP-Adresse 192.168.2.1 voreingestellt. Möchten Sie eine andere Adresse für den Router verwenden, können Sie diese in diesem Eingabefeld ändern. Im Eingabefeld direkt darunter wird die entsprechende

Subnetzmaske

eingetragen.

DHCP-Server:

Der integrierte

DHCP-Server

ermöglicht die automatische Vergabe von IP-Adressen für angeschlossene

Clients. Vergeben Sie in ihrem Netzwerk die IP-Adressen manuell und benötigen somit keinen DHCP-Server, wählen Sie

Deaktiviert

.

Möchten Sie den DHCP-Server verwenden, wählen Sie

Aktiviert

aus. Die Einstellung für die

Lease Time

gibt an, wie lange die zugewiesene IP-Adresse für den Client gültig ist.

Der IP-Adressenbereich, aus dem der DHCP-Server

IP-Adressen an die Clients verteilen darf, wird durch die

Start-IP-Adresse

und die

End-IP-Adresse

begrenzt. In der unteren Tabelle haben Sie die Möglichkeit, eine bestimmte MAC-Adresse eine IP Adresse aus dem gültigen

Bereich fest zu zuordnen. Meldet sich der Client am Router an bekommt er immer diese IP-Adresse zugewiesen.

Markieren Sie hierzu

Statische IP-Adressen

und tragen in die leeren Felder der untersten Tabelle die MAC-

Adress und IP Adresse ein. Nach einem Klick auf den

Add

Button wird der Eintrag in der Tabelle gespeichert.

Bestätigen Sie ihre Eingaben mit

Übernehmen

. Anschließend muss der Router neu gestartet werden, damit alle Einstellungen wirksam werden. Klicken Sie dazu in der folgenden Ansicht auf

Anwenden

.

Achtung!!

Nach dem Neustart ist die neue LAN-Konfi guration gültig. Um das Webinterface im Browser aufzurufen, müssen Sie also die neue IP-Adresse verwenden.

4. Werkzeuge

Der Hama Wireless LAN Router stellt ihnen verschiedene Werkzeuge zur Verfügung, die Sie bei der Konfi guration und Handhabung des Gerätes unterstützen sollen.

13

4.1 Konfi gurationswerkzeug

Von der Startansicht ausgehend, die Sie durch Klick auf

Home

wieder erreichen, wählen Sie bitte

Werkzeuge

im Menü oben rechts und danach

Konfi gurationswerkzeuge

im Menü links!

Auf dieser Seite haben Sie die Möglichkeit, die gesamte

Konfi guration des Routers zu speichern. Klicken Sie dazu auf den Button

Speichern

. Wählen Sie anschlie-

ßend den Zielordner aus. Außerdem sollten Sie einen

Dateinamen festlegen, der es ermöglicht, die Datei eindeutig zu identifi zieren. Nach ihrer Auswahl klicken

Sie auf

Speichern

und haben somit ihre Einstellungen gesichert. Möchten Sie zu einem späteren Zeitpunkt die gesicherten Einstellungen wiederherstellen, klicken Sie auf

Durchsuchen

und wählen danach die gewünschte

Konfi gurationsdatei aus.

Um die Datei zu laden, klicken Sie auf

Hochladen

. Der

Router benötigt nun einige Sekunden, die Datei zu laden und danach eine Neustart durchzuführen. Nach dem

Neustart ist die ausgewählte Konfi guration gültig.

Möchten Sie ihren Router auf die werkseitigen Standardeinstellungen zurücksetzen, klicken Sie auf den Button

Zurücksetzen

.

Bestätigen Sie die anschließende Abfrage mit

Ja

, es erfolgt die Zurücksetzung aller Einstellungen auf Standardwerte.

4.2 Firmware-Aktualisierung

Von der Startansicht ausgehend, die Sie durch Klick auf

Home

wieder erreichen, wählen Sie bitte

Werkzeuge

im Menü oben rechts und danach

Firmware-Aktualisierung

im Menü links! Klicken Sie in der nächsten Ansicht auf

Weiter

.

Um die neue Firmware-Datei auszuwählen, klicken Sie in der folgenden Ansicht auf

Durchsuchen

. Haben Sie die Datei gewählt, klicken Sie auf

Übernehmen

. Die neue Firmware wird geladen und der Router neu gestartet.

Achtung!!

Durch das Laden der neuen Firmware gehen vorher getroffene Einstellungen verloren.

4.3 Neustart des Routers

Von der Startansicht ausgehend, die Sie durch Klick auf

Home

wieder erreichen, wählen Sie bitte

Werkzeuge

im Menü oben rechts und danach

Zurücksetzen

im Menü links!

Klicken Sie in dieser Ansicht auf

Übernehmen

und bestätigen den folgenden Hinweis mit

Ja

, wird der Router neu gestartet. Ihre getroffenen Einstellungen gehen dabei nicht verloren.

5. Statusinformationen

Von der Startansicht ausgehend, die Sie durch Klick auf

Home

wieder erreichen, wählen Sie bitte

Statusinfo

im Menü oben rechts.

Im Menü auf der linken Seite können Sie sich in verschiedenen Untermenüs weitreichende Informationen, wie zum Beispiel

Internetverbindung, Gerätestatus

oder

Aktiver DHCP-Client

anzeigen lassen. Weiterhin ist unter dem Menüpunkt

Statistik

ein

Packetzähler verfügbar.

14

6. Kontakt- und Supportinformationen

Bei defekten Produkten:

Bitte wenden Sie sich bei Produktreklamationen an Ihren Händler oder an die Hama Produktberatung.

Internet/World Wide Web

Produktunterstützung, neue Treiber oder Produktinformationen bekommen Sie unter www.hama.com

Support Hotline – Hama Produktberatung:

Tel. +49 (0) 9091 / 502-115

Fax +49 (0) 9091 / 502-272 e-mail: [email protected]

Anmerkung:

Dieses Produkt darf nur in Deutschland, Österreich, Schweiz, England, Frankreich, Belgien, Spanien, Niederlande, Dänemark, Ungarn,

Polen, Schweden, Luxemburg, Irland, Griechenland, Tschechische Republik, Slowakische Republik und Finnland betrieben werden!

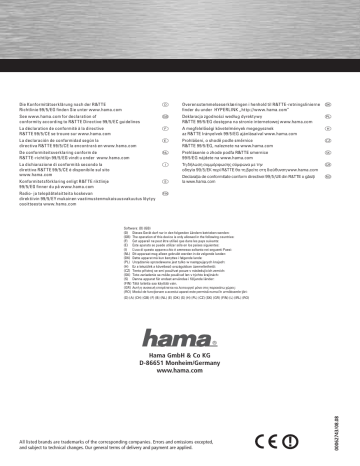

Die Konformitätserklärung nach der R&TTE-Richtlinie 99/5/EG fi nden Sie unter www.hama.com

!

15

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
