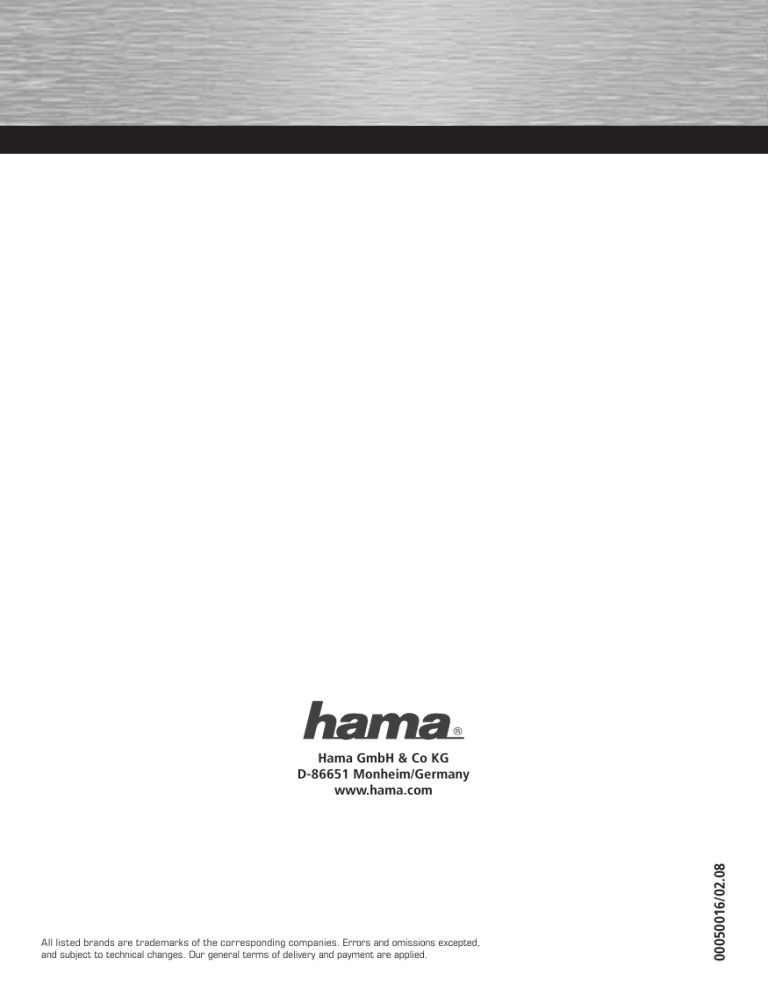

Hama GmbH & Co KG D-86651 Monheim/Germany www.hama.com

All listed brands are trademarks of the corresponding companies. Errors and omissions excepted, and subject to technical changes. Our general terms of delivery and payment are applied.

O F F I C E

Laminator »KHL 41« Laminateur

00050016

d

Bedienungsanleitung

SICHERHEITSHINWEISE:

1. Lesen Sie alle Hinweise vor Benutzung der Maschine gewissenhaft durch.

2. Platzieren Sie das Kabel so, dass niemand darüber stolpern kann.

3. Öffnen Sie niemals das Gehäuse des Laminators!

4. Benutzen Sie das Gerät nicht, wenn es nass ist.

5. Schalten Sie das Gerät aus und entfernen Sie den Stecker aus der Steckdose bei Nicht-Benutzung.

6. Verdecken Sie nicht die Wärmeöffnungen während der Benutzung!

7. Berühren Sie nicht die Wärmeöffnungen während, oder kurz nach, der Benutzung Verbrennungsgefahr!

8. Führen Sie keine anderen Gegenstände als die dafür vorgesehenen Folien in das Gerät (und auch nicht in die Wärmeöffnungen) ein!

9. Benutzen Sie die Maschine nicht mehr im Falle von Beschädigungen des Kabels, des Gehäuses, oder der Fassung.

10. Warten Sie etwas, bis die Folie abgekühlt ist, ehe Sie sie in die Hand nehmen, sie könnte heiß sein!

11. Laminieren Sie keine Flüssigkeiten, Gelatine oder andere Feuchtstoffe die auslaufen können!

5. Legen Sie die zu laminierende Vorlage wie in Abb. 1 in eine entsprechende (mit dem Gerät können sowohl Kalt- als auch Heiß-Laminierung durchge führt werden) Laminiertasche ein. Lassen Sie dabei etwa 3-5 mm Freiraum zu den Ecken der Tasche. Vergewissern Sie sich, dass kein Schmutz in die Laminiertasche gelangt ist.

Abb.1

Abb.2

INSTALLATION / HINWEISE:

1. Enternen Sie alle Verpackungseinheiten um das Gerät herum.

2. Platzieren Sie den Laminator standsicher auf einer ebenen Unterfl äche.

3. Schließen Sie das Stromkabel an eine Steckdose mit 220~240 V an.

6. Zur genauen Benutzung des Gerätes lesen Sie bitte die verschiedenen Betriebsarten untenan genau durch!

7. Schalten Sie das Gerät durch hochklappen der Aufl age an der Rückseite aus und entfernen Sie den Stecker aus der Steckdose, wenn das Gerät nicht in Gebrauch ist.

4. Zum einschalten des Gerätes klappen Sie einfach die Aufl age an der Rückseite nach unten. Der Laminator schaltet automatisch ein. Zur Kontrolle der Stromversorgung leuchtet die rote Leuchte.

BETRIEBSARTEN:

Wählen Sie mit dem Schalter am Gerät eine der folgenden Betriebsarten aus.

Kaltlaminierung:

Stellen Sie den Schalter an der Geräteseite auf Cool (0). Beide Betriebsleuchten (rot und grün) gehen sofort an und es kann direkt laminiert werden. Die Folie fährt automatisch durch das Gerät. Entfernen Sie die Folie erst, wenn die Laminierung beendet wurde (Folie ist vollständig durchgelaufen)!

2

Heißlaminierung:

Stellen Sie den Schalter an der Geräteseite auf Hot (1). Die rote Betriebsleuchte zeigt an, dass der Laminator mit dem Stromnetz verbunden ist. Wenn die grüne Leuchte nach der Aufheizphase (ca. 5 Minuten) angeht, kann mit der Heißlaminierung begonnen werden. Die Folie fährt automatisch durch das Gerät. Entfernen Sie die Folie erst, wenn die Laminierung beendet wurde (Folie ist vollständig durchgelaufen)!

Rückwärtslauf:

Wenn Sie schon mit dem Laminiervorgang angefan gen haben und das Papier in der Laminierfolie aus versehe schief eingelegt haben, oder andere Probleme auftreten, kann mit dem Rückwärtslauf das Laminat wieder zurücktransportiert werden. Dazu schieben Sie einfach den großen Hebel an dem linken oberen Rand des Gerätes zurück.

TECHNISCHE DATEN:

- Netzanschluss: - Stromverbrauch: - max. Laminierbreite: - max. Laminierhöhe: - Aufheizzeit f. Heißlam.: - Aufheizzeit f. Kaltlam.: - Laminiergeschwindigkeit: - max. Taschendicke: 220 - 240 V~ 190 W 230 mm 0,6 mm ca. 5 Minuten entfällt 230 mm/Min.

100 µ 3

4 g

Operating Instruction

SAFETY INSTRUCTIONS:

1. Thoroughly read all instructions before using the machine.

2. Position the cable so that no one will stumble over it.

3. Never open the device housing.

4. Do not use device if it is wet.

5. Switch off device and remove plug from socket when not in use.

6. Do not cover the heat openings when in use.

7. Do not touch the heat openings during or shortly after use risk of burning.

8. Do not insert any objects other than the designated fi lm into the device (or into the heat openings).

9. Discontinue use if there is damage to the cable, house or holder.

10. Wait until the fi lm has cooled before touching, as it can be hot.

11. Do not laminate liquids, gelatine or other moist materials which can leak out.

5. Insert the item to be laminated into a suitable laminating sleeve as in Fig. 1 (the device can perform cold and hot lamination). Allow 3-5 mm of free space at the corners of the sleeve. Ensure that there is no dirt in the laminating sleeve.

Fig.1

Fig.2

6. For detailed use of the device, read the various modes at the bottom.

7. Switch off the device by tilting the support up on the back and remove the plug from the socket when the device is not in use.

INSTALLATION / INSTRUCTIONS:

1. Remove all packaging from the device.

2. Place the laminator on a stable even surface.

3. Connect the power cable to a 220~240 V socket.

4. To switch the device on, simply tilt down the support on the back. The laminator automatically turns on. The red light illuminates to indicate the power supply.

MODES:

Using the switch on the device, select one of the following modes.

Cold lamination:

Set the switch on the device‘s side to Cool (0). Both operating lights (red and green) turn on and you can laminate directly. The fi lm automatically passes through the device. Do not remove the fi lm until the lamination has completed (i.e. the fi lm has completely passed through).

Hot lamination:

Set the switch on the device‘s side to Hot (1). The red operating light indicates that the laminator is connected to the mains. When the green light turns on after the heating phase (approx. 5 minutes), you can begin hot lamination. The fi lm automatically passes through the device. Do not remove the fi lm until the lamination has completed (i.e. the fi lm has completely passed through).

Reverse function:

If you have already begun the lamination process and you have accidentally inserted the paper into the lami nation fi lm crookedly or if other problems occur, you can reverse the transport of the laminate using the reverse function. To use this function, you simply slide the large lever on the upper left edge of the device back.

SPECIFICATIONS:

- Mains supply: 220 - 240 V~ - Electric power consumption: 190 W - Max. laminating width: 230 mm - Max. laminating height: - Warm-up time for hot lam.: - Warm-up time for cold lam.: - Laminating speed: - Max. pouch thickness: 0.6 mm approx. 5 minutes n/a 230 mm/min.

100 µ 5

6 f

Mode d´emploi

CONSIGNES DE SECURITE :

1. Veuillez lire attentivement toutes les consignes avant de commencer à utiliser l’appareil.

2. Disposez le câble de telle sorte qu’il ne présente pas de risque de chute.

3. Ne tentez en aucun cas d’ouvrir le boîtier de la lamineuse !

4. N’utilisez pas un appareil humide.

5. Mettez l’appareil hors tension et retirez la fi che de la prise de courant lorsque vous ne comptez pas l’utiliser pendant un certain temps.

6. Ne recouvrez pas les ouvertures de ventilation de l‘appareil pendant son fonctionnement !

7. Ne touchez pas les ouvertures de ventilation pendant le fonctionnement de l’appareil ou peur après son utilisation risque de brûlure !

8. N’introduisez aucun objet dans l’appareil autre que les feuilles prévues à cet usage (veillez à ce qu’aucun objet ne pénètre dans les ouvertures de ventilation) !

9. Cessez d’utiliser l’appareil en cas de détérioration de son câble, son boîtier ou son support.

10. Patientez jusqu’à ce que la feuille ait totalement refroidi avant de la saisir avec les doigts, elle peut être encore chaude !

11. Ne laminez aucun liquide, aucune gélatine ou autres produits susceptibles de s’écouler dans l’appareil !

INSTALLATION / REMRQUES :

1. Retirez tout l’emballage autour de l’appareil.

2. Placez la lamineuse sur une surface plane en assurant sa stabilité.

3. Branchez le câble électrique à une prise de 220~240 V.

5. Placez la pièce à laminer dans une pochette de laminage conformément à l’illustration 1 (l’appareil permet le laminage à chaud ou à froid). Maintenez un espace libre d’environ 3-5 mm sur les bords de la pochette. Assurez-vous qu’aucune poussière n’a pénétré dans la pochette de laminage.

Illu.1

Illu.2

6. Lisez attentivement les indications concernant les différents modes de service avant d’utiliser l’appareil !

7. Mettez l’appareil hors tension en refermant l’appui situé sur la face arrière de l’appareil, puis retirez la fi che de la prise de courant lorsque vous ne comptez pas utiliser l’appareil.

4. Ouvrez l’appui situé sur la face arrière de l’appareil vers le bas afi n de mettre l’appareil sous tension. La lamineuse se met alors automatiquement sous tension. Le témoin lumineux rouge signale l’alimentation en électricité.

MODES DE FONCTIONNEMENT :

Sélectionnez un des modes de fonctionnement suivants à l’aide du sélecteur placé sur l’appareil :

Laminage à froid :

Placez le sélecteur latéral sur Cool (0). Les deux témoins de service (rouge et vert) s’allument immédiatement et vous pouvez commencer le laminage. La feuille pénètre automatiquement dans l’appareil. Retirez la feuille uniquement lorsque le laminage est terminé (la feuille a entièrement traversé l’appareil) !

Laminage à chaud :

Placez le sélecteur latéral de l’appareil sur Hot (1). Le témoin de service rouge indique que la lamineuse est connectée au secteur. Vous pouvez commencer le laminage à chaud dès que le témoin vert s’allume à la fi n de la phase de chauffage (environ 5 minutes). La feuille pénètre automatiquement dans l’appareil. Retirez la feuil le uniquement lorsque le laminage est terminé (la feuille a entièrement traversé l’appareil) !

Marche arrière :

La pièce à laminer peut être transportée vers l’arrière dans le cas où vous avez démarré la procédure de laminage et remarquez que la pièce a été introduite de travers ou en cas de tout autre problème. Placez le grand levier situé sur le bord supérieur gauche de l’appareil vers l’arrière afi n d’inverser la marche.

CARACTERISTIQUES TECHNIQUES :

- Raccordement au secteur : - Consommation de courant : - Largeur maximale de laminage : - Hauteur maximale de laminage : 220 - 240 V~ 190 W 230 mm 0,6 mm - Temps de chauffe pour laminage à chaud : env. 5 minutes - Temps de chauffe pour laminage à froid : aucun - Vitesse de laminage : 230 mm/min.

- Epaisseur max. du fi lm : 100 µ 7

8

9
