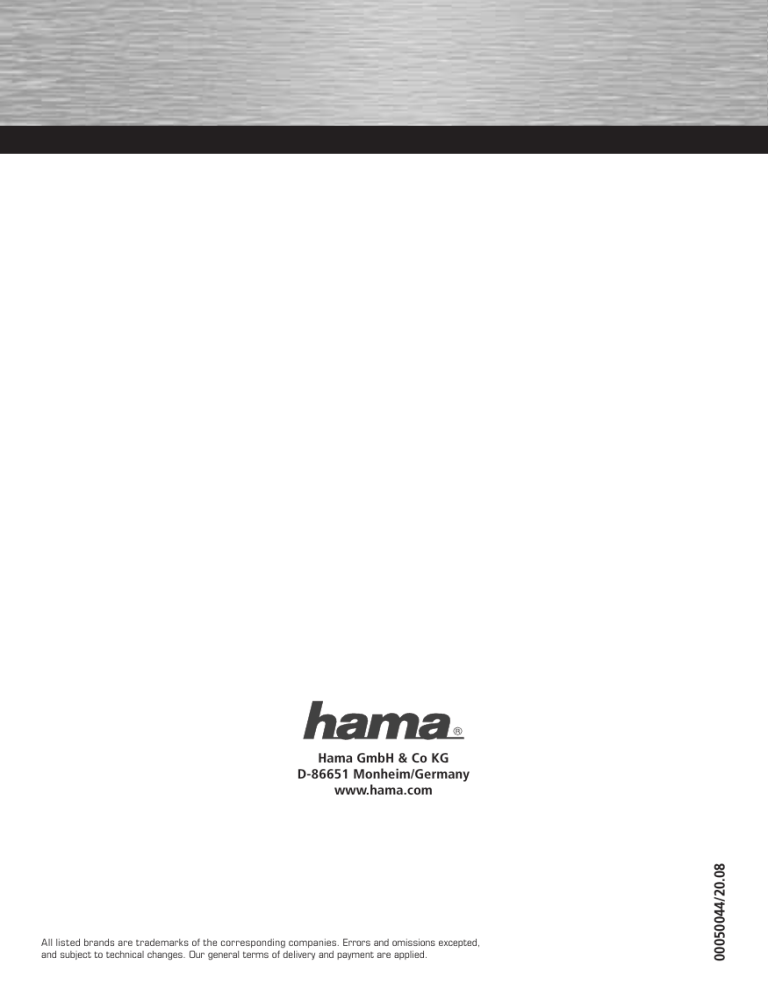

All listed brands are trademarks of the corresponding companies. Errors and omissions excepted,
and subject to technical changes. Our general terms of delivery and payment are applied.
00050044/20.08
Hama GmbH & Co KG
D-86651 Monheim/Germany
www.hama.com
O
F
F
I
C
E
Laminator »KHL 42«
Laminateur
00050044
d Bedienungsanleitung
Dieser DIN A4-Laminator ist speziell für die Laminierung
mit Folienstärken zwischen 75µ und 150µ entwickelt worden. Hierin können zum Beispiel Urkunden, Speisekarten,
Bilder, etc., heiß und kalt eingeschweißt werden.
Sicherheitshinweise:
1. Lesen Sie alle Hinweise vor Benutzung der Maschine
gewissenhaft durch.
2. Platzieren Sie das Kabel so, dass niemand darüber
stolpern kann.
3. Öffnen Sie niemals das Gehäuse des Laminators.
4. Benutzen Sie das Gerät nicht, wenn es nass ist.
5. Schalten Sie das Gerät nach Benutzung aus und
entfernen Sie den Stecker aus der Steckdose bei
Nichtbenutzung.
6. Verdecken Sie nicht die Wärmeöffnungen während
der Benutzung.
7. Berühren Sie nicht die Wärmeöffnungen während
oder kurz nach der Benutzung -> Verbrennungsgefahr!
8. Führen Sie keine anderen Gegenstände als die dafür
vorgesehenen Folien in das Gerät (auch nicht in die
Wärmeöffnungen) ein.
9. Im Falle von Beschädigungen des Kabels, des
Gehäuses oder der Fassung, benutzen Sie die
Maschine nicht mehr.
10. Warten Sie etwa 3-5 Sekunden bis die Folie abgekühlt
ist, bevor Sie sie in die Hand nehmen -> Folie könnte
heiß sein!
11. Laminieren Sie keine Flüssigkeiten, Gelatine oder
sonstige Feuchtstoffe, die auslaufen könnten.
5. Danach wählen Sie an dem Drehrad die Folienstärke
aus, die Sie für die Laminierung benutzen wollen.
Wenn Sie eine Kaltlaminierfolie benutzen wollen,
stellen Sie den Schalter entsprechend auf „Cold“ ein.
6. Nach ca. 4-6 Minuten ist der Laminator aufgeheizt.
Dies erkennen Sie an der grünen „Ready“-Leuchte.
7. Legen Sie die zu laminierende Vorlage wie in Abb. 1 in
die entsprechende Laminiertasche ein. Lassen Sie
dabei etwa 3-5 mm Freiraum zu den Ecken der Tasche.
Vergewissern Sie sich, dass kein Schmutz in die
Laminiertasche gelangt ist.
Abb.1
Abb.2
Installation / Hinweise:
1. Entfernen Sie alle Verpackungseinheiten um das Gerät
herum.
2. Platzieren Sie den Laminator standsicher auf einer
ebenen Unterfläche.
3. Schließen Sie das Stromkabel an eine Steckdose mit
220 - 240 V~ an.
8. Nun können Sie mit dem Laminiervorgang starten.
Schieben Sie die Folie mit der Vorlage in die Öffnung
des Gerätes Beachten Sie dabei, dass die geschlossene Seite der Tasche als erstes in das Gerät kommt!
Die Folie fährt automatisch durch das Gerät. Entfernen
Sie die Folie erst, wenn die Laminierung beendet
wurde (wenn die Folie vollständig durchgelaufen ist).
9. Wenn Sie mit dem Laminiervorgang fertig sind und das
Gerät nicht weiter benötigen, schalten Sie das Gerät
aus, indem Sie den Schalter wieder auf „Off“ stellen.
4. Zum Einschalten des Gerätes betätigen Sie einfach
die On/Off-Taste auf der rechten Seite. Zur Kontrolle
der Stromversorgung leuchtet die rote „Power“Leuchte.
Weitere Bedienungshinweise:
1. Schalten Sie das Gerät immer aus und trennen Sie es
vom Stromnetz, wenn es nicht benötigt wird!
2. Lassen Sie die Maschine nicht länger wie eine Stunde
am Stück laufen und lassen Sie ca. 15 Sekunden
zwischen zwei Laminaten vergehen.
3. Ehe Sie das Gerät bei Nichtgebrauch wieder in der
Schachtel verstauen, lassen Sie es für mindestens 30
Minuten abkühlen!
4. Für das beste Laminierergebnis verwenden Sie den
Laminator bei normaler Raumtemperatur (10-35°C).
2
g Operating Instruction
Kaltlaminierung:
Bitte beachten Sie, dass das Gerät für eine Kaltlaminierung wirklich abgekühlt (eine Temperatur unter 35°C) sein
muss! Ebenso dürfen hierfür nur spezielle Kaltlaminierfolien genommen werden.
Es wird empfohlen eine Kaltlaminierung, wenn nötig,
grundsätzlich vor einer eventuellen Heißlaminierung
durchzuführen!
Walzenentriegelung:
Für den Fall, dass die Laminiertasche nicht gerade
eingelegt und eingezogen wird, können mit drücken der
Entriegelungstaste (an der Rückseite links) die Walzen
„geöffnet“ und somit das Laminat entfernt und neu
eingelegt werden.
Gerätepflege:
Walzenreinigung:
1. Schalten Sie den Laminierer wie zuvor beschrieben ein.
2. Falten Sie ein DIN A4 großes Blatt Papier und schieben
Sie es, mit der gefalteten Seite zuerst, in das Gerät.
3. Wiederholen Sie dies gegebenenfalls öfters, bis keine
Kleberspuren mehr auf der Papier zu sehen sind.
Maschinenreinigung:
1. Schalten Sie das Gerät aus und trennen Sie es vom
Stromnetz!
2. Wenn der Laminierer abgekühlt ist, kann er mit einem
weichen Tuch äusserlich gereinigt werden.
Technische Daten:
- Walzenanzahl:
- Netzanschluss:
- Stromverbrauch:
- max. Taschendicke:
- max. Laminierbreite:
- max. Laminierhöhe:
- Aufheizzeit:
- Laminiergeschwindigkeit:
vier Stück
220 - 240 V~
400 W
150µ
245 mm
0,6 mm
4 – 6 Minuten
350 mm/Min.
3
g User manual
This DIN A4-Laminator was specially designed for laminating foils with a thickness between 75 µm and 150 µm.
It can be used for hot and cold lamination of certificates,
menus, pictures, etc.
Safety notes:
1. Read all instructions thoroughly before using the
machine.
2. Place the cable in such a way that no one will trip
over it.
3. Never open the housing of the laminator.
4. Do not operate the device if it is wet.
5. Switch the device off after use and remove the plug
from the power supply when the device is not in use.
6. Do not cover the heat openings during use.
7. Do not touch the heat openings during or directly after
operation -> Danger of burns!
8. Do not insert any objects into the device (including into
the heat openings) except the designated film.
9. If the cable, housing, or socket is damaged, do not use
the machine.
10. Wait approx. 3-5 seconds for the film to cool down
before touching it -> Film may be hot!
11. Do not laminate any liquids, gelatins, or other moist
substances that could leak.
Installation/notes:
1. Remove all packaging materials from the device.
2. Place the laminator on a stable, even surface.
3. Connect the power cable to a 220 - 240 V~ outlet.
4. To switch the device on, press the On/Off button on the
right-hand side. The red „Power“ light will go on to
show that power supply is functioning.
5. Then turn the dial and select the thickness of the foil
you want to use for laminating. If you want to use a
cold laminate foil, turn the switch to „Cold“.
6. The laminator takes approx. 4-6 minutes to warm up.
The „Ready“ light turns green when the laminator is
ready to be used.
4
7. Place the document to be laminated in the appropriate
laminate sleeve, as shown in Fig.1. Leave approx.
3-5 mm of free space at the corners of the sleeve.
Ensure that there is no dust or dirt in the laminate
sleeve.
Fig.1
Fig.2
8. Begin the lamination process. Push the foil into the
opening of the device with the template. Make sure
that the closed sides of the case go into the device
first. The foil automatically passes through the device.
Do not remove the foil until the lamination is complete
(when the foil has completely passed through the
machine).
9. When the lamination process is complete and the
device is no longer needed, switch the device off by
turning the switch to „Off“.
Additional notes on use:
1. Always switch the device off and disconnect it from
the power supply when not in use.
2. Do not let the machine run for more than one hour at a
time and allow approx. 15 seconds between two
laminations.
3. Before you store the device in the box, let it cool for at
least 30 minutes.
4. For the best results, use the laminator at normal room
temperature (10-35 °C).
Cold lamination:
Please make sure that the device has completely cooled
down (a temperature below 35 °C) for a cold lamination.
You may only use special cold lamination foils for this.
It is recommended to always do a cold lamination before
doing any hot lamination, when necessary.
Roller release:
If the laminate sleeve is not inserted or fed evenly,
pushing on the release button (on rear left) will „open“
the rollers so the laminate can be removed and inserted
again.
Device care:
Roller cleaning:
1. Switch the laminator on as previously described.
2. Fold a size DIN A4 piece of paper and push it into the
device with the folded side first.
3. Repeat this again until there are no more traces of
glue on the paper.
Machine cleaning:
1. Switch off the device and unplug it from the power
supply.
2. When the laminator has cooled down clean the
outside with a soft cloth.
Technical data:
- Number of rollers:
- Mains supply:
- Power consumption:
- Max. sleeve thickness:
- Max. lamination width:
- Max. lamination height:
- Warm-up time:
- Lamination speed:
Four
220 - 240 V~
400 W
150 µm
245 mm
0.6 mm
4-6 minutes
350 mm/min
5
f Mode d´emploi
Ce laminateur DIN A4 a été spécialement conçu pour la
lamination de films d´une épaisseur entre 75µ et 150µ.
Vous pouvez laminer à chaud et à froid par exemple des
documents officiels, des menus, des photos etc...
Mesures de sécurité :
1. Veuillez lire attentivement toute la notice avant
d´utiliser l´appareil.
2. Veuillez poser le câble de façon à ce que personne
ne trébuche dessus.
3. N´ouvrez jamais le boîtier du laminateur.
4. N´utilisez pas l´appareil quand il est humide.
5. Après son utilisation, éteignez l´appareil et enlevez
la fiche de la prise de courant.
6. Ne masquez pas les ouvertures à chaleur pendant
l´utilisation.
7. Ne touchez pas les ouvertures à chaleur pendant ou
juste après l´utilisation -> risque de brûlure!
8. N´introduisez dans le laminateur aucun autre objet
que les films prévus pour cet appareil (les ouvertures
à chaleur non plus).
9. Au cas où le câble, le boîtier ou la monture de
l´appareil soient endommagés, ne l´utilisez plus.
10. Attendez environ 3-5 secondes jusqu´à ce que le film
refroidisse avant de le prendre dans vos mains ->
Le film peut être très chaud!
11. Ne laminez pas de liquide, de gélatine ou autre matière
humide qui pourraient couler.
Installation / Indications :
1. Enlevez tout l´emballage de l´appareil.
2. Posez le laminateur sur une surface plate.
3. Enfichez le câble dans une prise de courant de
220 - 240 V~.
4. Pour allumer l´appareil, appuyez sur la touche
Marche/Arrêt sur le côté droit. Comme témoin de
fonctionnement de l´alimentation en courant, la touche
„Power“ s´allume en rouge.
5. Sélectionnez ensuite l´épaisseur du film que vous
souhaitez utiliser pour la plastification. Si vous utilisez
un film de lamination à froid, mettez l´interrupteur sur
la position „Cold“.
6
6. Au bout de 4-6 minutes le laminateur est chaud.
Vous le reconnaîtrez à la touche „Ready“ qui
s´allumera en vert.
7. Comme l´illustration 1 le montre, insérez la pièce à
laminer dans le film correspondant. Laissez environ
3-5 mm d´espace libre aux coins du film. Vérifiez bien
qu´ aucune poussière ne ne soit introduite dans le film
de lamination.
ill.1
ill.2
7. Vous pouvez à présent commencer à laminer.
Introduisez le film avec le document dans l´ouverture
de l´appareil -> Veuillez observer que le côté scellé
du film doit être introduit en premier! Le film passe
alors automatiquement à travers l´appareil. Enlevez le
film uniquement quand la lamination est terminée
(quand le film est passé entièrement).
8. Lorsque vous avez fini de laminer et si vous n´avez
plus besoin de l´appareil, éteignez-le en mettant
l´interrupteur sur la position „Off“.
D´autres conseils d´utilisation :
1. Eteignez toujours l´appareil puis enlevez la fiche de
la prise de courant si vous n´en avez plus besoin pour
le moment!
2. N´utilisez pas l´appareil plus d´une heure à la suite et
attendez environ 15 secondes entre deux plastifications.
3. En cas de non utilisation, laissez refroidir l´appareil
pendant au moins une demi-heure avant de le remettre
dans son carton d´emballage!
4. Afin d´avoir le meilleur résultat de plastification,
utilisez le laminateur à température ambiante normale
(10-35°C).
g Operating Instruction
Lamination à froid :
Veuillez observer que l´appareil doit vraiment être refroidi
pour une lamination à froid (température inférieure à
35°C)! De plus, utilisez seulement des films de lamination
à froid spécifiques.
Il est recommandé de procéder à la lamination à froid
avant de laminer à chaud!
Déblocage des rouleaux :
Au cas où le film de lamination ne soit pas bien introduit,
il est possible d´„ouvrir“ les rouleaux en appuyant sur la
touche de déverrouillage (à l´arrière et à gauche) et ainsi
d´enlever le film et de le réintroduire.
Entretien des appareils :
Nettoyage des rouleaux :
1. Eteignez le laminateur comme il est décrit ci-dessus.
2. Pliez une grande feuille de papier DIN A4 et introduisezla dans l´appareil, d´abord avec le côté plié.
3. Réitérez ce procédé plusieurs fois, jusqu´à ce qu´il n´y
ait plus de trace de colle sur le papier.
Nettoyage de l´appareil :
1. Eteignez l´appareil et débranchez-le de la prise
secteur!
2. Lorsque le laminateur est refroidi, vous pouvez le
nettoyer de l´extérieur à l´aide d´ un chiffon doux.
Informations techniques :
- Quantité de rouleaux
- Connexion au réseau
- Alimentation en courant
- Epaisseur maximale du film
- Largeur de lamination maximale
- Hauteur de lamination maximale
- Temps de chauffe
- Vitesse de lamination
4
220 - 240 V~
400 W
150 µ
245 mm
0,6 mm
4 – 6 minutes
350 mm/minute
7
8
9
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
