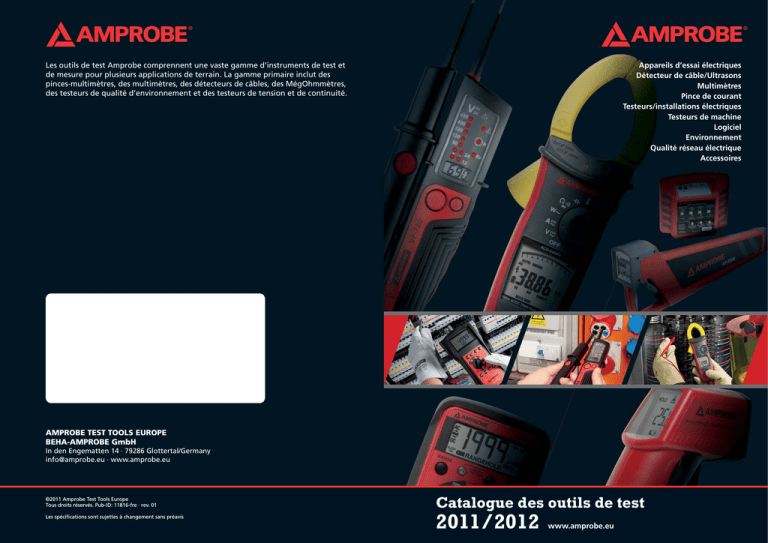

Catalogue Amprobe 2011+2012

Les outils de test Amprobe comprennent une vaste gamme d’instruments de test et de mesure pour plusieurs applications de terrain. La gamme primaire inclut des pinces-multimètres, des multimètres, des détecteurs de câbles, des MégOhmmètres, des testeurs de qualité d’environnement et des testeurs de tension et de continuité.

AMPROBE TEST TOOLS EUROPE

BEHA-AMPROBE GmbH

In den Engematten 14 · 79286 Glottertal/Germany [email protected] · www.amprobe.eu

©2011 Amprobe Test Tools Europe

Tous droits réservés. Pub-ID: 11816-fre · rev. 01

Les spécifications sont sujettes à changement sans préavis

Catalogue des outils de test

2011/2012

www.amprobe.eu

Appareils d’essai électriques

Détecteur de câble/Ultrasons

Multimètres

Pince de courant

Testeurs/installations électriques

Testeurs de machine

Logiciel

Environnement

Qualité réseau électrique

Accessoires

Une qualité et un service hors pair

Nos clients

Pendant les 50 dernières années, le nom

Amprobe est devenu synonyme des pinces multimètres.

La marque a élargi sa gamme de produits sur plus de 250 modèles actuellement et est devenue un leader établi en appareils de test et mesure de qualité pour les professionnels dans les secteurs de la maintenance électrique, dans la construction et les systèmes de chauffage et de climatisation.

Nos produits

Les produits présentés dans ce catalogue regroupent un large éventail de multimètres portables, de pinces multimètres, de contrôleurs de composants, de multimètres de laboratoire et d’outils spéciaux (sondes logiques, détecteurs de courts-circuits)-une offre répondant aux exigences de la quasitotalité des applications. On y trouve également un ensemble complet d’accessoires : sacoches de protection, cordons de mesure et adaptateurs.

Nos distributeurs

La commercialisation et le service après-vente des produits présentés dans ce catalogue s’appuient sur un réseau mondial de distributeurs et revendeurs Amprobe. Pour toute assistance ou toutes questions concernant nos produits ou leurs applications, des revendeurs locaux sont à votre service.

Sommaire

Appareils d’essai électriques

Testeurs de tension

VP-700..........................................................2

VP-710..........................................................2

VP-720..........................................................2

VP-440 RT ....................................................3

VP-450-E ......................................................3

VP-460-E ......................................................3

MT-2000-E....................................................4

Indicateur d'ordre de phases

PRM-4 ..........................................................4

Détecteur de câble/Ultrasons

AT-3500........................................................5

AT-5000/AT-5005..........................................6

AT-2032E......................................................7

ECB50A-FGIS................................................7

LAN-1 ...........................................................8

TMULD-300 .................................................8

ULD-300 .......................................................8

Multimètres

AM-Series

AM-220 ......................................................11

AM-240 ......................................................11

DM-Series

DM7C .........................................................12

DM9C .........................................................12

DM73C .......................................................13

DM78C .......................................................13

PM-Series

PM51A .......................................................14

PM55A .......................................................14

HD-Series

HD160C......................................................15

XP-A-Series

5XP-A .........................................................15

15XP-B .......................................................16

35XP-A .......................................................16

XR-A-Series

30XR-A.......................................................17

33XR-A.......................................................17

34XR-A.......................................................18

37XR-A.......................................................18

38XR-A.......................................................19

Multimètres spéciale, Kits

LCR55A ......................................................19

AMPRB-EU01 .............................................20

AMPRB-EU02 .............................................20

Pince de courant

AC

AD40B........................................................23

ACD-10 PLUS .............................................23

AC75B ........................................................24

ACD-6 PRO ................................................24

ACD-14 PLUS .............................................25

ACD-14 TRMS PLUS ...................................25

ACD-15 TRMS-PRO ....................................26

ACD-16 TRMS-PRO ....................................26

ACD-20SW .................................................27

ACD-3300 IND ...........................................29

Pince de courant

AC/DC

AC68C ........................................................27

ACDC-100 ..................................................28

ACDC-100 TRMS ........................................28

ACDC-400 ..................................................28

ACDC-3400 IND .........................................29

Pince de mesure numérique des puissances

ACD-45PQ..................................................30

ACD-50NAV ...............................................30

ACD-53NAV ...............................................31

ACD-54NAV ...............................................31

Pince numérique pour courant de fuite

AC50A........................................................32

LH41A ........................................................32

Transformateur de courant

A-300 .....................................................33

ACF-3000 AK .........................................33

CT235A ..................................................34

CT237B...................................................34

Testeurs/installations électriques

Combinated installation testers

TELARIS 0100-PLUS ...................................35

Loop tester

TELARIS LOOP-TEST ..................................36

Testeur de déclenchement des différentiels

TELARIS RCD-TEST.....................................37

Testeurs de résistance de terre

DGC-1000A ................................................37

TELARIS EARTH-TEST ................................38

Testeur d'isolement

AMB-45......................................................38

TELARIS ISO-PRO .......................................39

Adaptateur triphase

DAA-16 ..................................................39

DAK-16 ..................................................39

DAA-32 ..................................................39

DAK-32 ..................................................39

Testeurs de machine

MT204-S.....................................................40

Logiciel

ES CONTROL 0100 .....................................41

ES CONTROL 0113 .....................................42

ES CONTROL COMPLETE...........................43

38SW-A ......................................................44

TM-SWA.....................................................44

USB-KIT2 ....................................................44

RS-232 to USB Converter Cable................44

Adaptateur d'interface pour Telaris ........44

AMPRB-ET4 ...............................................44

Environnement

Température

IR608A .......................................................45

TH-1 ...........................................................45

TPP1-C1......................................................46

TPP2-C1......................................................46

TR100-A .....................................................46

TR200-A .....................................................47

TR300 .........................................................47

TMD-50 ......................................................48

TMD-53 ......................................................48

TMD-56 ......................................................48

Humidité

TH-3 ...........................................................49

THWD-3 .....................................................49

MT-10.........................................................49

Sonde de température

TPK-59........................................................50

TA-1A .........................................................50

TPK-60........................................................50

Èclairement

LM-100.......................................................51

LM-120.......................................................51

Sonore

SM-10.........................................................52

SM-20A ......................................................52

SM-CAL1 ....................................................53

Anemometer

TMA10A ....................................................53

TMA40-A ...................................................54

TMA5 .........................................................54

Environnement

CM100........................................................55

MAN02-A...................................................55

Détecteur de fuites micro-ondes

TX900.........................................................56

Tachymètre

TACH20 ......................................................56

Qualité réseau électrique

PQ55A........................................................57

DM-II PLUS.................................................58

Accessoires

Accessoires

EU-200 .......................................................59

TL35B .........................................................59

TL36A.........................................................59

TL245A.......................................................60

HV231-10A ................................................60

Mallette de transport

CC-VP-7xx ..................................................61

CC-ACDC ....................................................61

SV-U ...........................................................61

VC3A ..........................................................61

VC30A ........................................................61

VC221B ......................................................61

1

Testeur de tension

AC/DC

L3 L1

1

RCD / FI

0

L2

no battery

LED

IP

64

NOUVEAU

VP-700

Testeur de tension avec indicateur de rotation des phases

Fonctions

• Contrôle de tension

• Indicateur de rotation des phases bipolaire, pas de

« 3ème main » nécessaire

• Indicateur de polarité

Présentation

• Charge pouvant être raccordée (contrôleur de charge) de 140 W au moyen de deux boutons-poussoirs, déclenchement d'un RCD / disjoncteur différentiel jusqu'à

30 mA

• IP 64, protection contre l'eau et la poussière

• Protection des pointes de mesure pour minimiser le risque de blessures

Caractéristiques

• Pas déclenchement involontaire de RCD / disjoncteurs différentiels

• Pas de pile nécessaire (uniquement VP-700)

• Test rapide d'une seule main pour les prises électriques à un écartement de 19 mm ecartement des contacts, sans détacher la pointe de mesure de l'appareil

VP-710

Testeur de tension et de continuité avec indicateur de rotation des phases

comme VP-700 et offre en plus :

• Contrôle de continuité (optique)

• Contrôle de phase unipolaire

• Eclairage du point de mesure par LED blanche

Fiche technique

Affichage LED bargraphe

±12, ±24, 50, 120, 230, 400, 690 V

uniquement VP-720 :

Affichage LC, 12…690 V AC/DC

Gamme de tension 12...690 V AC/DC

Tension AC/DC détection automatique

Gamme de fréquence DC, 40...70 Hz

Charge de base interne env. 2,4 W pour 690 V

Courant d'essai

≤3,5 mA (sans actionner de touches)

Charge pouvant

être raccordée env. 140 W (pour 690 V)

Courant d'essai avec charge

≤ 200 mA

Détermination de la 100...400 V AC rotation des phases (par rapport à la terre)

Gamme de fréquence 40...70 Hz

Contrôle de phase unipolaire (uniquement VP-710, VP-720)

Gamme de tension 100...690 V AC/DC

Gamme de fréquence 40...70 Hz

Contrôle de continuité (uniquement VP-710, VP-720)

Seuil de commutation env. 500 k

Ω

Courant d'essai <5 µA

Sécurité DIN VDE 0682-401, EN 61243-3

Catégorie de circuit de mesure CAT IV / 600 V, CAT III / 690 V

Indice de pollution 2

Type de protection IP 64, protection contre l'eau et la poussière

Alimentation de l'objet de mesure

(uniquement VP-700)

Alimentation (uniquement VP-710, VP-720)

Alimentation 2 x piles 1,5 V Micro, CEI LR03

Courant absorbé max. 30 mA / env. 250 mW

Dimensions env. 280 x 78 x 35 mm

Poids env. 255 g (VP-700) env. 310 g (VP-710, VP-720)

AC/DC

IP

64

Rx

L3 L1

L2

1

RCD / FI

0

LED

2

AC/DC

IP

64

Rx

L3 L1

L2

1

RCD / FI

0

NOUVEAU

VP-720

Testeur de tension et de continuité avec indicateur de rotation des phases

comme VP-710 et offre en plus :

• Affichage numérique LC, 12…690 V AC/DC

• Fonction de vibration

Equipements fournis VP-700 Series:

1 x VP-700 ou VP-710 ou VP-720

2 x recouvrements des pointes de test (GS38)

2 x piles 1,5 V, CEI LR 03 (AAA)

(uniquement pour VP-710 et VP-720)

1 x manuel d'utilisation

Accessoires:

LED LCD

Mallette CC-VP-7xx

Identifiant Oracle 3889931

Informations pour commander

Référence Identifiant Oracle

VP-700-E

3476390

VP-710-E

3889905

VP-720-E

3889922

CC-VP-7xx

3889931

Testeur de tension

VP-440 RT

Testeur de tension sans contact

Fonctions

• Détection visuelle sans contact des tensions AC

• Détection rapide et précise des coupures de câble dans les câbles extensibles, tels que les enrouleurs

Présentation

• Modèle compact et pratique qui tient dans la poche

• Large champ d’applications dans le commerce et l’industrie

Fiche technique

Affichage 1 LED

Gamme de tension 50...1000 V AC

Fonctionnement constant

Catégorie de mesure CAT III/1000 V

Certification de sécurité EN 61010

Alimentation 2 x 1,5 V, IEC LR03

Dimensions 160 x 25 x 21 mm

Poids environ 55 g

AC

LED

V non contact

Equipements fournis

1 x VP-440 RT

2 x piles 1,5 V, IEC LR03

1 x manuel d’utilisation

AC

LED

V non contact

Equipements fournis

1 x VP-450-E

2 x piles 1,5 V, IEC LR03

1 x manuel d’utilisation

AC

Rx

LED

V non contact

Equipements fournis

1 x VP-460-E

2 x piles 1,5 V, IEC LR03

1 x manuel d’utilisation

VP-450-E

Testeur de tension sans contact

Fonctions

• Détection visuelle et sonore sans contact des tensions

AC

• Détection rapide et précise des coupures de câble dans les câbles extensibles, tels que les enrouleurs

Présentation

• Auto-test fiable au démarrage de l'appareil avec indicateur visuel « prêt »

• Modèle compact et pratique qui tient dans la poche

• Large champ d’applications dans le commerce et l’industrie

Caractéristiques

• Interrupteur marche-arrêt

Informations pour commander

Référence Identifiant Oracle

VP-440 RT

2744768

Fiche technique

Affichage 1 LED

Gamme de tension 50…600 V AC

Gamme de fréquence 50...500 Hz

Fonctionnement constant

Degré de pollution 2

Catégorie de mesure CAT III/600 V

Certification de sécurité EN 61010

Alimentation 2 x 1,5 V, IEC LR03

Dimensions 140 x 24 x 20 mm

Poids environ 50 g

Informations pour commander

Référence Identifiant Oracle

VP-450-E

3454746

VP-460-E

Testeur de tension sans contact avec embout de tournevis

Fonctions

• Détection visuelle et sonore sans contact des tensions

AC

• Essai de tension direct par la tige de tournevis

• Test de continuité

• Détection rapide et précise des coupures de câble dans les câbles extensibles, tels que les enrouleurs.

Présentation

• Auto-test fiable au démarrage de l'appareil avec indicateur visuel « prêt »

• Modèle compact et pratique qui tient dans la poche

Caractéristiques

• Lampe torche ultra lumineuse intégrée

• Embout de tournevis fixe de haute qualité (lame en chrome, vanadium, molybdène)

Fiche technique

Affichage 2 LEDs

Gamme de tension/ 50…600 V AC

Gamme de fréquence

Tension 50…500 Hz

Test de continuité 0... 3 M

Ω

Courant d’essai environ 0,3 µA

Fonctionnement constant

Degré de pollution 2

Catégorie de mesure CAT III/600 V

Certification de sécurité EN 61010

Alimentation 2 x 1,5 V, IEC LR03

Dimensions 160 x 25 x 21 mm

Poids environ 55 g

Informations pour commander

Référence Identifiant Oracle

VP-460-E

3454754

3

Testeur de tension / Indicateur d’odre de phases

MT-2000-E

Testeur de tension sans contact avec détection de champ magnétique

Fonctions

• Détection visuelle et sonore sans contact des tensions AC

• Détection rapide et précise des coupures de câble dans les câbles extensibles, tels que les enrouleurs.

• Signal visuel de détection des champs magnétiques, tels que sur les bobines magnétiques ou les aimants permanents

Présentation

• Modèle compact et pratique qui tient dans la poche

• Large champ d’applications dans le commerce et l’industrie

Fiche technique

Affichage 2 LEDs

Gamme de tension/ 50…600 V AC

Gamme de fréquence

Tension 50…500 Hz

Fonctionnement constant

Degré de pollution 2

Catégorie de mesure CAT III/600 V

Certification de sécurité EN 61010

Alimentation 2 x 1,5 V, IEC LR03

Dimensions 140 x 24 x 20 mm

Poids environ 50 g

AC

LED

V non contact

Equipements fournis

1 x MT-2000-E

2 x piles 1,5 V, IEC LR03

1 x manuel d’utilisation

Informations pour commander

Référence Identifiant Oracle

MT-2000-E

3454731

PRM-4

Indicateur d'ordre de phases et testeur de rotation moteur

Fonctions

• Affichage l'ordre des phases

• Affichage la rotation du moteur

Présentation

• Détection rapide de l'ordre des phases dans un système triphasé

• Détection hors tension des connexions de moteur triphasé, c.-à-d. que le sens de rotation anticipé est indiqué avant le démarrage du moteur

Fiche technique

Gamme de tension 50…600 V

Gamme de fréquence 45...65 Hz

Degré de pollution 2

Catégorie de mesure CAT III/600 V

Certification de sécurité EN 61010-1/

EN 61557-7, IEC 61557-7

Alimentation 1 x 9 V (IEC 6F22)

Dimensions 139 x 68 x 32 mm

Poids environ 200 g

L3 L1

L2

Equipements fournis

1 x PRM-4

1 x mallette de transport

3 x pinces crocodile

1 x pile, 9 V, IEC 6F22

1 x manuel d’utilisation

4

Informations pour commander

Référence Identifiant Oracle

PRM-4

3239635

Détecteur de câble

Equipements fournis

1 x récepteur R-3500

1 x émetteur T-3500

1 x manuel d'utilisation

2 x cordons de mesure

2 x pinces crocodile

1 x piquet de terre

10 x piles 1,5 V, CEI R6/AA/Mignon

6 x piles 1,5 V, CEI R20/D/Mono

1 sac de transport robuste

NOUVEAU

AT-3500

Localisateur de câbles pour détecter des câbles et conduites dans la terre

Fonctions

• Localisation et suivi de câbles et de conduites dans la terre

• Fonction de localisation simplifiée permettant la localisation d'endommagements des câbles ou conduites

• Détermination de la position, de la profondeur et de l'orientation de câbles métalliques

• Indicateur optique et acoustique

Présentation

• Ensemble composé d'un émetteur, d'un récepteur et d'accessoires de mesure

• Différentes fonctions de mesure permettent une grande précision :

- Passif via fréquence réseau

- Passif via signaux radio

- Actif via générateur de signaux

• Emetteur avec sortie à tension invariable

• Vaste gamme d'accessoires disponible

Caractéristiques

• Grand affichage avec guidage par menu simple et fond lumineux

• Construction robuste pour l'utilisation en cas d'intempéries et dans des environnement hostiles

Accessoires:

MLS55-3,

émetteur conduite pour

AT-3500

Identifiant Oracle MLS55-3

Fiche technique

Emetteur T-3500

Puissance d'émission 0,1 W / 0,5 W (commutable)

Fréquence 32,768 kHz

Alimentation 6 x piles, CEI R20 / D / Mono

Temps de fonctionnement 40 heures (pour fonctionnement avec interruptions avec des piles alcalines, 20 °C)

Type de protection IP 56

Dimensions 260 x 255 x 140 mm

Poids 1,7 kg

Récepteur R-3500

Gammes de fréquence gamme 1 : radio 15 kHz à 23 kHz

gamme 2 : secteur 50 / 60 Hz,

gamme 3 : émetteur 32,768 kHz

Sensibilité gamme 1 : radio > 20

µA ;

gamme 2 : secteur > 7 mA ;

gamme 3 : émetteur > 5

µA

Gamme de profondeur 0,1 m ... 5 m

Résolution 0,1 m

Tolérance gamme 1 : radio ± 20 % ;

gamme 2 : secteur ± 20 % ;

gamme 3 : émetteur ± 5 % (> 5 m),

± 20 % (< 5 m)

Alimentation 10 x piles 1,5 V, CEI R6 / AA /

Mignon

Temps de fonctionnement 40 heures (pour fonctionnement avec interruptions avec des piles alcalines, 20 °C)

Type de protection IP 67 du bord inférieur du récepteur jusqu'au bord inférieur du compartiment des piles et IP

56 pour toutes les pièces endehors de cette description

Dimensions env. 99 x 660 x 252 mm

Poids env. 2,5 kg

Informations pour commander

Référence Identifiant Oracle

AT-3500

3435058

MLS55-3

3435099

SC-3500

3435073

SC-3500, pince ampèremétrique d'alimentation pour

AT-3500

Identifiant Oracle SC-3500

AT-3500

Système de localisation decâbles/conduites souterrains

Avec l’AT-3500, votre productivité sera

élevée et vos coûts d’exploitation réduits. Solution robuste et économique, cet équipement localise les fils électriques sous tension et hors tension, les câbles et les conduites souterrains. Parfait pour les aires de stationnement et l’éclairage des aéroports, il positionne précisément les réseaux enterrés en donnant une réponse sonore et visuelle d’une rapidité exceptionnelle grâce à son afficheur numérique rétroéclairé, à graphiques à barres et à segments multiples, et à ses signaux sonores. L’AT-3500 utilise la fréquence 33 kHz éprouvée pour la majorité des applications de détection. Pour éviter les lignes sur des chantiers de réseaux souterrains, il offre

également des modes de puissance et radio ultra-sensibles.

Mesurez la profondeur en appuyant sur une touche.

5

Détecteur de câble

NOUVEAU

AT-5000

AT-5000

Système de localisation de câbles

Fonctions

• Localisation et suivi de câbles et de conduites dans la terre

• La nouvelle technologie permet une détection rapide et exacte de câbles

• « Boussole de guidage » pour faciliter la localisation et le suivi de câbles ou de conduites

• Indicateur optique et acoustique

Présentation

• Ensemble composé d'un émetteur, d'un récepteur et d'accessoires de mesure

• Affichage couleur VGA

• Différentes fonctions de mesure permettent une grande précision :

- Passif via fréquence réseau

- Passif via signaux radio

- Actif via générateur de signaux

• Réglage manuel et automatique de la sensibilité

• De nombreuses fréquences actives

• Sortie inductive sélectionnable

• Profondeur de localisation de jusqu'à 6 m

• Vaste gamme d'accessoires disponible

Caractéristiques

• Construction robuste pour l'utilisation en cas d'intempéries et dans des environnement hostiles

• En option également avec fonction de localisation de défauts de gaine (accessoire A-5000)

Equipements fournis AT-5000/AT-5005:

1 x récepteur R-5000

1 x émetteur T-5000

1 x A-5000, cadre A (uniquement pour AT-5005)

1 x manuel d'utilisation

1 x cordons de mesure CK-5000 et piquet de terre

9 x piles 1,5 V, CEI LR6/AA

6 x piles 1,5 V, CEI LR20/D

1 x sac de transport robuste

AT-5005

Ensemble de système de localisation de câbles

comme AT-5000, cependant compris en plus dans la livraison

• Cadre pour la recherche de défauts de gaine

(A-5000)

Accessoires (AT-5000):

M-5000, émetteur conduite Identifiant Oracle 3434971

A-5000, cadre A Identifiant Oracle 3434926

EPS-5000, ensemble international de chargeurs Identifiant Oracle 3435020

BT-5000, batterie d'accumulateurs pour émetteur Identifiant Oracle 3434998

BR-5000, batterie d'accumulateurs pour récepteur Identifiant Oracle 3435012

SC-5000, pince ampèremétrique

Identifiant Oracle 3434959

Fiche technique

Emetteur T-5000

Puissance d'émission variable jusqu'à 10 W

Fréquence passive : 50, 60, 100 et 120 Hz active : réglable de 491 Hz à

166 kHz

Alimentation NiMH rechargeable ou 6 x piles

1,5 V D/LR20 ou bloc d'alimentation (non compris dans la livraison)

Temps de fonctionnement env. 6-12 heures en fonctionnement continu

Dimensions env. 279 x 171 x 229 mm

Poids env. 3,7 kg

Type de protection IP 54

Récepteur R-5000

Gamme de profondeur max. 6 m

Tolérance 0...3 m : ± (5 %+5 cm) ;

3...6 m : ± 10 %

Alimentation Li-ion, rechargeable ou

Temps de fonctionnement

9 x piles 1,5 V, AA/LR6

30 heures

(fonctionnement continu)

Type de protection IP 54

Dimensions env. 210 x 337 x 743 mm

Poids env. 2,2 kg

A-5000

Informations pour commander

Référence Identifiant Oracle

AT-5000

3434903

AT-5005

3475740

A-5000

3434926

M-5000

3434971

EPS-5000

3435020

BT-5000

3434998

BR-5000

3435012

SC-5000

3434959

AT-5000/AT-5005

Localisation de câbles/ conduits souterrains

Les réseaux de câbles et conduites enterrés constituent une difficulté majeure pour les

électriciens qui doivent localiser et réparer ces équipements. Ils représentent également un danger pour les terrassiers. Si la fouille n’est pas réalisée correctement, ceci peut endommager des câbles électriques ou des conduites et provoquer des dommages corporels, des réparations coûteuses et des pénalités. Ce produit est plus rapide et plus précis que ceux actuellement disponibles sur le marché.

L’AT-5005 dispose d’un cadre-étrier en pièce rapportée qui sert à détecter les défauts de terre des câbles sans endommager le réseau. L’émetteur pour conduites proposé en option permet de suivre le parcours de conduites non métalliques et de les localiser.

Doté d’une conception avancée et d’un logiciel puissant, l’AT-5005 offre plusieurs nouveautés performantes, qui deviennent la nouvelle référence en matière de localisation et de détection des défauts des réseaux souterrains. L’indication droite/gauche sensible à la distance guide l’utlisateur vers l’emplacement précis des réseaux enterrés, ce qui fait gagner du temps et minimise les efforts par rapport aux détecteurs standard.

La fonction Sélection du signal et Alerte de distortion fournit une grande précision en affichant le tracé réel sous la forme d’un signal net, contrairement aux tracés “fantome” et “retour” des faux signaux émis par les lignes voisines ; l’utilisateur reste ainsi sur la ligne cible.

Le coeur des systèmes de localisation des réseaux souterrains AT-5005 est le récepteur ergonomique conçu pour être tenu avec une seule main. Etudié dans le but d’être confortable, le récepteur léger est

équilibré pour une utilisation par tous les temps. L’afficheur aux couleurs vives du récepteur comprend des graphiques intuitifs, faciles à interpéter et visibles sous tous types d’éclairage.

6

Détecteur de câble

Patent

5418447

Equipements fournis

1 x récepteur de localisateur de câbles

1 x émetteur de localisateur de câbles

4 x cordons de mesure

3 x piles 9 V, IEC 6LR61

2 x pinces crocodile, rouge/noire

2 x sondes de test

1 x mallette de transport

1 x manuel d’utilisation

Patent

4103234

AT-2032E

Localisateur de câbles

Fonctions

• Localisation ciblée des câbles courant dans les murs, ainsi que des coupures et courts-circuits au niveau des câbles

• Localisation des fusibles et affectation aux circuits

• Localisation des prises/boîtes de dérivation cachées par accident

• Localisation des coupures et courts-circuits dans les systèmes de plancher chauffant non blindé

• Suivi du parcours des conduites d'eau métalliques et des tuyaux de chauffage

Présentation

• Ensemble complet, avec émetteur et récepteur dans une mallette robuste résistante aux chocs

• Le signal de l'émetteur est indiqué de manière visuelle et sonore

• Mode d'emploi clair et convivial grâce à des exemples d'application

• Emetteurs supplémentaires disponibles à des fins d'extension ou pour faire la distinction entre plusieurs signaux

Caractéristiques

• Tous les domaines d'application (sous-tension ou hors tension) sont couverts sans qu'aucun équipement supplémentaire ne soit nécessaire

• Localisation précise grâce à l'affichage d'une lettre donnée sur le récepteur

Fiche technique

Affichage barre de LED pour l'intensité et affichage 7 segments sur le

récepteur du chiffre ou de la lettre indiquant le code de l'émetteur

Profondeur de localisation 0–40 cm

Tension de résistance 250 V

Catégorie de mesure CAT II/250 V

Degré de pollution 2

Certification de sécurité EN 61010-1/IEC 61010

Alimentation 1 pile 9 V, IEC 6LR61 (récepteur)

2 piles 9 V, IEC 6LR61 (émetteur)

Dimensions 380 x 305 x 90 mm (mallette)

Poids environ 1,8 kg

Informations pour commander

Référence Identifiant Oracle

AT-2032E

3390365

Equipements fournis

1 x ECB50A Emetteur

1 x ECB50A Récepteur

1 x pile 9 V, IEC 6LR61

1 x mallette de transport

1 x manuel d’utilisation

ECB50A-FGIS

Détecteur de fusibles pour circuits sous-tension

Fonctions

• Localisation rapide et précise des fusibles et affectation aux circuits

• Localisation et suivi du parcours des câbles dans les murs

Présentation

• Ensemble complet, avec émetteur et récepteur dans une mallette de transport robuste

• Signal de l'émetteur indiqué de manière visuelle et sonore par le récepteur

• Emetteur avec fiche Schuko intégrée permettant une connexion simple à la prise Schuko

• Basculement simple entre la fonction de fusible et de détecteur de câbles

• Sensibilité du récepteur réglable en continu

Informations :

ECB50A-E Version britannique avec prise anglaise

également disponible

Fiche technique

Affichage 2 LED et affichage 7 segments sur le récepteur de la lettre indiquant le code de l'émetteur

Profondeur de localisation

(détecteur de fusibles) 0…10 cm

Profondeur de localisation

(localisateur de câbles) 0…40 cm

Gamme de tension 100…250 V AC (50–60 Hz)

Catégorie de mesure CAT III/300 V

Degré de pollution 2

Certification de sécurité EN 61010-1/IEC 61010

Alimentation 1 pile 9 V, IEC 6LR61 (récepteur)

Alimentation secteur

(émetteur)

Dimensions 180 x 120 x 45 mm (mallette)

Poids environ 250 g (ensemble)

Informations pour commander

Référence Identifiant Oracle

ECB50A-FGIS

3027106

ECB50A-E

3027097

7

Détecteur de câble/Ultrasonic leak detector

Equipements fournis

1 x LAN-1

1 x bouchon de terminaison à distance

1 x pile 9 V, IEC 6F22

1 x câble RJ45 à femelle BNC

1 x câble RJ45 à mâle BNC

1 x câble RJ45 à RJ45

1 x connecteur femelle BNC à femelle BNC

1 x manuel d’utilisation

LAN-1

Testeur de câbles LAN

Fonctions

• Test des défauts de câblage d'un câble LAN

• Recherche de paires de fils coupés, court-circuités, inversés, croisés et torsadés

• Vérification du blindage

Présentation

• Disposition de la pointe de test pour :

- Câble 10/100 base-T

- Câble 10 base-2

- Câbles modulaires RJ45

- Câble AT&T 258A

- Câbles EIA/TIA 568A/568B

- Câble Token Ring

• Test du câble installé sur le montant ou les panneaux de raccordement à l'aide du module de terminaison à distance

• Essai en boucle ou test à distance

• Avertissement sonore en cas d'erreur dans le câble

Equipements fournis

1 x TMULD-300

1 x transmetteur d'ultrasons UT-300

1 x casque

1 x extension + raccordement parabolique

2 x piles 9 V, IEC 6LR61

1 x mallette de transport

1 x manuel d’utilisation

TMULD-300

Kit détecteur de fuites par ultrasons

Fonctions

• Fuites d'air comprimé (air comprimé HGV, systèmes de freinage et de suspension), fuites dans les systèmes de réfrigération, climatisation et chauffage, fuites dans conduites de vapeur, etc.

• Fuites automobiles, au niveau des pare-brise et des joints de porte

Présentation

• Le kit comporte un détecteur de fuites par ultrasons

(ULD-300) et un émetteur d'ultrasons (UT-300) rangés dans une mallette robuste

• Indication visuelle et sonore des fuites

Informations:

L'oreille humaine ne peut pas percevoir les sons supérieurs

à 20 kHz. Les fuites au niveau des systèmes d'air comprimé et de gaz, aussi infimes qu'elles soient, entraînent des turbulences, qui génèrent à leur tour des ultrasons. Le ULD-

300 détecte ces sons et localise l'endroit exact de la fuite.

Le ULD-300 signale les fuites de manière visuelle (échelle

.

de 10 LED) et sonore (casque) ; il comporte en outre une molette pour le réglage de la sensibilité de l'équipement.

ULD-300

Détecteur de fuites par ultrasons

Fonctions

• Fuites d'air comprimé (systèmes de freinage et de suspension à air comprimé des poids lourds), fuites dans les systèmes de réfrigération, de climatisation et de chauffage, fuites dans les conduites de vapeur, etc.

Présentation

• Fuites signalées de manière visuelle et sonore

Fiche technique

Affichage deux jeux de lampes LED indiquant la source et le test

Types de connecteurs RJ45, BNC

Longueur de ligne maximale > 300 mètres

Alimentation 1 x pile 9 V, IEC 6F22

Dimensions 130 x 56 x 38 mm

Poids 1,26 kg

Informations pour commander

Référence Identifiant Oracle

LAN-1

3052401

Fiche technique

ULD-300 35 kHz...45 kHz ±6 dB

Alimentation 1 x 9 V, IEC 6LR61(chaque)

Affichage LED

Gamme de fréquence

UT-300 40 kHz

Dimensions

ULD-300 65 x 185 x 25 mm

UT-300 65 x 165 x 25 mm

Poids

ULD-300 environ 150 g (avec pile)

UT-300 environ 160 g (avec pile)

Informations pour commander

Référence Identifiant Oracle

TMULD-300

2731543

Fiche technique

Affichage LED

Fréquence 35 kHz...45 kHz ±6 dB

Alimentation 1 pile 9 V, IEC 6LR61

Dimensions 65 x 185 x 25 mm

Poids environ 150 g (avec pile)

Equipements fournis

1 x ULD-300

1 x casque

1 x pile 9 V, IEC 6LR61

1 x mallette de transport

1 x manuel d’utilisation

8

Informations pour commander

Référence Identifiant Oracle

ULD-300

2734431

Multimètres

* La précision de base se réfère à la meilleure précision dans la fonction respective

9

Multimètres

10

* La précision de base se réfère à la meilleure précision dans la fonction respective

Multimètres

CAT III

600 V

Equipements fournis

1 x AM-220

2 x cordons de mesure

2 x piles 1,5 V, IEC LR6

1 x manuel d’utilisation

Hz

Data

Hold

AM-220

Multimètre numérique multifonction

Fonctions

• Mesure de tension, de courant et de résistance

• Mesure de capacité et de fréquence

• Test de diodes et de continuité acoustique

Présentation

• Sélection de gamme automatique et manuelle

• Mémoire de mesure intégrée (maintien de données)

• Maintien des données MIN/MAX

• Mesure relative

• Coupure automatique de l'alimentation

Caractéristiques

• Affichage LCD grand format à lecture facile avec rétro-éclairage

Fiche technique

Affichage 3

3

/

4

-chiffres, LCD, 4000 points

Gammes de mesure

Tension AC 1 mV...600 V

Précision ±(1,5% mes. + 3 chiffres)

Gamme de fréquence 40...400 Hz

Tension DC 1 mV...600 V

Précision ±(0,5% mes. + 2 chiffres)

Résistance d’entrée 10 M

Ω

Courant AC 1 µA...10 A

Précision ±(1,5% mes. + 3 chiffres)

Gamme de fréquence 40...400Hz

Courant DC 1 µA...10 A

Précision ±(1,2% mes. + 3 chiffres)

Résistance 0,1

Ω...40 MΩ

Précision ±(1 % mes. + 2 chiffres)

Continuité R < 50

Ω

Fréquence 10,00 Hz...10 MHz

Précision ±(0,1% mes. + 5 chiffres)

Capacité 40,00 nF...4000 µF

Précision ±(2,5% mes. + 5 chiffres)

Degré de pollution 2

Catégorie de mesure CAT III/600V

Certification de sécurité EN 61010, IEC 61010

Alimentation 2 x piles 1,5 V, IEC LR6

Dimensions 156 x 86 x 38 mm

Poids environ 260 g (avec piles)

Accessoires:

Mallette de transport VC30A

Kit de sécurité TL245A

Informations pour commander

Référence Identifiant Oracle

AM-220

2730925

VC30A

3068280

TL245A

3034444

CAT III

600 V

Equipements fournis

1 x AM-240

2 x cordons de mesure

2 x piles 1,5 V, IEC LR6

1 x sonde de température

1 x manuel d’utilisation

Hz

Data

Hold

AM-240

Multimètre économique avec fonction de température

Fonctions

• Mesure de tension, de courant et de résistance

• Mesure de capacité et de fréquence

• Test de diodes et de continuité acoustique

• Mesure de température

Présentation

• Sélection de gamme automatique et manuelle

• Mémoire de mesure intégrée (maintien de données)

• Maintien des données MIN/MAX

• Mesure relative

• Coupure automatique de l'alimentation

Caractéristiques

• Affichage LCD grand format à lecture facile avec rétro-éclairage

Fiche technique

Affichage 3

3

/

4

-chiffres, LCD, 4000 points

Gammes de mesure

Tension AC 1 mV...600 V

Précision ±(1,5% mes. + 3 chiffres)

Gamme de fréquence 40...400Hz

Tension DC 1 mV...600 V

Précision ±(0,5% mes. + 2 chiffres)

Résistance d’entrée 10 M

Ω

Courant AC 1 µA...10 A

Précision ±(1,5% mes. + 3 chiffres)

Gamme de fréquence 40...400Hz

Courant DC 1 µA...10 A

Précision ±(1,2% mes. + 3 chiffres)

Résistance 0,1

Ω...40 MΩ

Précision ±(1 % mes. + 2 chiffres)

Continuité R < 50

Ω

Fréquence 10,00 Hz...10 MHz

Précision ±(0,1% mes. + 5 chiffres)

Capacité 40,00 nF...4000µF

Précision ±(2,5% mes. + 5 chiffres)

Mesure de la température -50°C...750°C

Précision ± (1,5% +2°C)

Degré de pollution 2

Catégorie de mesure CAT III/600V

Certification de sécurité EN 61010, IEC 61010

Alimentation 2 x piles 1,5 V, IEC LR6

Dimensions 156 x 86 x 38 mm

Poids environ 260 g (avec piles)

Accessoires:

Mallette de transport VC30A

Kit de sécurité TL245A

Informations pour commander

Référence Identifiant Oracle

AM-240

2730933

VC30A

3068280

TL245A

3034444

11

Multimètres

DM7C

Multimètre numérique

Fonctions

• Mesure de tension, de courant et de résistance

• Test de diodes et de continuité acoustique

• Test de piles 1,5 V et 9 V

Présentation

• Sélection de gamme manuelle

• Résistance aux chocs grâce à l'étui de protection de série

Fiche technique

Affichage LCD, 3

1

/

2

-chiffres, 1999 points

Gammes de mesure

Tension AC 1 mV...600 V

Tolérance ±(1,5% mes. + 3 chiffres)

Tension DC 1 mV...600 V

Tolérance ±(1,2% mes. + 3 chiffres)

Résistance d’entrée 460 k

Ω

Courant DC 200 mA

Tolérance ±(2% mes. + 3 chiffres)

Résistance 1

Ω...2 MΩ

Tolérance ±(1,5% mes. + 3 chiffres)

Tension CA 50 Hz...1000 Hz

Degré de pollution 2

Catégorie de mesure CAT II/600V

Certification de sécurité EN 61010,

IEC 61010

Alimentation 1 x 9 V, IEC 6LR61

Dimensions 170 x 85 x 50 mm

Poids 410 g

Manual

Range

CAT II

600 V Battery

Test

Equipements fournis

1 x DM7C

1 x étui

2 x cordons de mesure

1 x pile 9 V, IEC 6LR61

1 x manuel d’utilisation

Auto

Range

CAT II

600 V

Equipements fournis

1 x DM9C

1 x étui de protection

2 x cordons de mesure

1 x pile 9 V, IEC 6LR61

1 x manuel d’utilisation

12

Accessoires:

Mallette de transport VC20A

Kit de sécurité TL245A

Informations pour commander

Référence Identifiant Oracle

DM7C

2727756

TL245A

3034444

DM9C

Multimètre numérique

Fonctions

• Mesure de tension, de courant et de résistance

• Test de diodes et de continuité acoustique

Présentation

• Sélection de gamme automatique

• Résistance aux chocs grâce à l'étui de protection de série

• Coupure automatique de l'alimentation

Fiche technique

Affichage LCD, 3

3

/

4

-chiffres, 4000 points

Gammes de mesure

Tension AC 1 mV...600 V

Tolérance ±(1,3% mes. + 5 chiffres)

Tension DC 0,1 mV...600 V

Tolérance ±(0,8% mes. + 3 chiffres)

Résistance d’entrée 10 M

Ω

Courant AC 0,01 mA...10 A/15 A (30 s)

Tolérance ±(1,5% mes. + 3 chiffres)

Courant DC 0,01 mA...10 A/15 A (30 s)

Tolérance ±(1,5% mes. + 3 chiffres)

Résistance 0,1

Ω...40 MΩ

Tolérance ±(1,5% mes. + 3 chiffres)

Gamme de fréquence für

Courant CA 50 Hz...200 Hz

Tension CA 50 Hz...400 Hz

Degré de pollution 2

Catégorie de mesure CAT II/600V

Certification de sécurité EN 61010, IEC 61010

Alimentation 2 x 1,5 V, IEC LR03

Dimensions 170 x 85 x 50 mm

Poids 410 g

Accessoires:

Mallette de transport VC20A

Kit de sécurité TL245A

Informations pour commander

Référence Identifiant Oracle

DM9C

2727763

TL245A

3034444

Multimètres

DM73C

Multimètre numérique de type stylo

Fonctions

• Mesure de tension et de résistance

• Test de diodes et de continuité acoustique

Présentation

• Sélection de gamme automatique

• Mémoire de mesure intégrée (maintien de données)

• Affichage de graphiques à barres supplémentaire

• Coupure automatique de l'alimentation

Caractéristiques

• Multimètre compact en forme de stylo

Fiche technique

Affichage LCD, 3

3

/

4

-chiffres, 3400 points

Gammes de mesure

Tension AC 0,001 V...600 V

Précision ±(1,5% mes. + 8 chiffres)

Gamme de fréquence 50 Hz...500 Hz

Tension DC 0,1 mV...600 V

Précision ±(0,5% mes. + 2 chiffres)

Résistance d’entrée 10 M

Ω

Résistance 0,1

Ω...34 MΩ

Précision ±(1,0 % mes. + 4 chiffres)

Continuité R < 35

Ω

Degré de pollution 2

Catégorie de mesure CAT III/300V, CAT II/600V

Certification de sécurité EN 61010, IEC 61010

Alimentation 2 x pilesn 1,5 V, IEC LR44

Dimensions 198 x 29 x 35 mm

Poids environ 150 g (avec piles)

Auto

Range

CAT III

300 V

Bargraph

Data

Hold

Equipements fournis

1 x DM73C

1 x cordons de mesure

1 x pinces crocodile

1 x sonde de test

2 x piles 1,5 V, IEC LR44

1 x manuel d’utilisation

Accessoires:

mallette de transport VC30A

Informations pour commander

Référence Identifiant Oracle

DM73C

2727739

VC30A

3068280

DM78C

Multimètre de poche dans un boîtier de protection

Fonctions

• Mesure de tension et de résistance

• Test de diodes et de continuité acoustique

Présentation

• Sélection de gamme automatique et manuelle

• Mémoire de mesure intégrée (maintien de

données)

• Affichage de graphiques à barres

supplémentaire

• Avec cordons de mesure fixes dans leur propre boîtier de protection

• Coupure automatique de l'alimentation

Caractéristiques

• Multimètre numérique dans un boîtier de poche pratique

Fiche technique

Affichage LCD, 3

3

/

4

-chiffres, 3200 points

Gammes de mesure

Tension AC 0,001 V...600 V

Précision ±(4,0 % mes. + 5 chiffres)

Gamme de fréquence 50 Hz...60 Hz

Tension DC 0,1 mV...600 V

Précision ±(2,0% mes. + 2 chiffres)

Résistance d’entrée 10 M

Ω

Résistance 0,1

Ω...32 MΩ

Précision ±(2,0 % mes. + 4 chiffres)

Continuité R < 35

Ω

Degré de pollution 2

Catégorie de mesure CAT III/300V, CAT II/600 V

Certification de sécurité EN 61010, IEC 61010

Alimentation 2 x piles 1,5 V, IEC LR44

Dimensions 130 x 77 x 18 mm

Poids environ 120 g (avec piles)

CAT III

300 V

Bargraph

Data

Hold

Equipements fournis

1 x DM78C

2 x piles 1,5 V, IEC LR44

1 x manuel d’utilisation

Informations pour commander

Référence Identifiant Oracle

DM78C

3156830

13

Multimètres

PM51A

Multimètre numérique avec

Fréquence et Capacité

Fonctions

• Mesure de tension AC/DC

• Mesure de résistance

• Test de diodes et de continuité acoustique

• Mesure de capacité et de fréquence

Présentation

• Sélection de gamme automatique

• Mémoire de mesure intégrée (maintien de données)

• Cordons de mesure fixes

• Coupure automatique de l'alimentation

Caractéristiques

• Multimètre numérique compact au format carte

• Affichage grand format à lecture facile

Fiche technique

Affichage LCD, 3

3

/

4chiffres, 4000 points

Gammes de mesure

Tension AC 0,001 V...600 V

Précision ±(2,0% mes. + 5 chiffres)

Gamme de fréquence 50 Hz...500 Hz

Tension DC 0,1 mV...600 V

Précision ±(1,0% mes. + 2 chiffres)

Résistance d’entrée 10 M

Ω

Résistance 0,1

Ω...40 MΩ

Précision ±(1,5 % mes. + 6 chiffres)

Continuité R < 65

Ω

Fréquence 5 Hz...1 MHz

Précision ±(0,5% mes. + 4 chiffres)

Capacité 0,1 nF...3000 µF

Précision ±(3,5 % mes. + 6 chiffres)

Degré de pollution 2

Catégorie de mesure CAT III/300V, CAT II/600V

Certification de sécurité EN 61010, IEC 61010

Alimentation 1 x pile 3 V, IEC CR2032

Dimensions 113 x 53 x 10 mm

Poids environ 78 g (avec piles)

Auto

Range

CAT III

300 V

Data

Hold

Equipements fournis

1 x PM51A

1 x 3 V pile, IEC CR2032

1 x manuel d’utilisation

Accessoires:

Carrying case VC3A

Informations pour commander

Référence Identifiant Oracle

PM51A

2727700

VC3A

3099130

Auto

Range

CAT III

300 V

Data

Hold

Hz

Equipements fournis

1 x PM55A

1 x pile 3 V, IEC CR2032

1 x mallette de transport

1 x manuel d’utilisation

V non contact

14

PM55A

Multimètre de poche avec détection de tension sans contact

(VolTect™) et sélection de fonction automatique (AutoTect™)

Fonctions

• Mesure de tension et de résistance

• Test de diodes et de continuité acoustique

• Mesure de tension (gamme AC/DC en µA)

• Mesure de capacité et de fréquence

• Détection de tension sans contact (VolTect™)

Présentation

• Sélection de gamme automatique

• Mémoire de mesure intégrée (maintien de données)

• Comprend un étui en caoutchouc et une fonc tion de coupure automatique de l'alimentation

Caractéristiques

• Multimètre numérique compact au format carte

• Affichage grand format à lecture facile

• Sélection de fonction automatique de tension et de résistance (AutoTect™)

Fiche technique

Affichage LCD, 3

3

/

4

-chiffres, 6000 points

Gammes de mesure

Tension AC 0,001 V...600 V

Précision ±(1,5% mes. + 5 chiffres)

Gamme de fréquence 50 Hz…60 Hz

Tension DC 0,001 V...450 V

Précision ±(0,5% mes. + 3 chiffres)

Courant AC 0,1 µA...2000 µA

Précision ±(1,5% mes. + 3 chiffres)

Gamme de fréquence 50 Hz…60 Hz

Courant DC 0,1 µA...2000 µA

Précision ±(1,2% mes. + 3 chiffres)

Résistance 0,1

Ω...6,000 MΩ

Précision ±(1,2 % mes. + 6 chiffres)

Continuité R < 175

Ω

Fréquence 10 Hz...30,00 kHz

Précision ±(0,5% mes. + 4 chiffres)

Capacité 0,1 nF...100,0 µF

Précision ±(3,5 % mes. + 6 chiffres)

Degré de pollution 2

Catégorie de mesure CAT III/300V, CAT II/600V

Certification de sécurité EN 61010, IEC 61010

Alimentation 1 x pile 3 V, IEC CR2032

Dimensions 113 x 53 x 10 mm

Poids environ 78 g (avec piles)

Accessoires:

Mallette de transport VC3A

Informations pour commander

Référence Identifiant Oracle

PM55A

2727721

VC3A

3099130

Multimètres

Auto/

Manual

Range

CAT IV

1000 V

Equipements fournis

1 x HD160C

2 x cordons de mesure

1 x Étui magnétique

1 x sonde de température

1 x pile 9 V, IEC 6LR61

1 x manuel d’utilisation

Data

Hold

Hz

HD160C

Multimètre numérique industriel (TRMS)

Fonctions

• Mesure de tension, de courant et de résistance

• Test de diodes et de continuité acoustique

• Mesure de capacité et de fréquence

• Mesure de température

Présentation

• Sélection de gamme automatique et manuelle

• Mémoire de mesure intégrée (maintien de données)

• Mesure des valeurs MIN/MAX, relative et moyenne

• Affichage lumineux

• Résistance aux chocs grâce à l'étui de protection de série

• Coupure automatique de l'alimentation

Caractéristiques

• Mesure de valeur efficace vraie (TRMS)

• Haute sécurité : CAT IV/1 000 V

• Tensions élevées (1000 V AC et 1 500 V DC)

• Catégorie de protection : IP67

Accessoires:

Kit de sécurité TL245A

Mallette de transport VC221B

Fiche technique

Affichage LCD, 4chiffres, 9999 points

Gammes de mesure

Tension AC 0,1 mV...1000 V

Précision ±(1,2 % mes. + 10 chiffres)

Gamme de fréquence 45 Hz...2 kHz

Tension DC 0,1 mV...1500 V

Précision ±(0,1% mes. + 5 chiffres)

Résistance d’entrée 10 M

Ω

Courant AC 0,01 µA...2 A

Précision ±(0,8 % mes. + 4 chiffres)

Gamme de fréquence 45 Hz...1 kHz

Courant DC 0,01 µA...2 A

Précision ±(1,5% mes. + 10 chiffres)

Résistance 0,1

Ω...40 MΩ

Précision ±(1,0 % mes. + 10 chiffres)

Continuité R < 40

Ω

Mesure de fréquence 0,01 Hz...10 MHz

Précision ±(0,1% mes. + 5 chiffres)

Mesure de capacité 0,01 nF...400,0 µF

Précision ±(3,0% mes. + 10 chiffres)

Température -20°C...1300°C

Précision ±(1,0% mes. + 3 °C)

Degré de pollution 2

Catégorie de mesure CAT IV / 1000 V

Certification de sécurité EN 61010, IEC 61010

Alimentation 1 x pile 9 V, IEC 6LR61

Dimensions 200 x 102 x59 mm

Poids environ 642 g (avec piles)

Informations pour commander

Référence Identifiant Oracle

HD160C

2670787

TL245A

3034444

VC221B

3068271

Manual

Range

CAT III

300 V

Battery

Test

Equipements fournis

1 x 5XP-A

2 x cordons de mesure

1 x étui magnétique

1 x pile 9 V, IEC 6LR61

1 x manuel d’utilisation

V non contact

Data

Hold

5XP-A

Multimètre numérique avec détection de tension sans contact

Fonctions

• Mesure de tension, de courant et de résistance

• Test de diodes et de continuité acoustique

Présentation

• Sélection de gamme manuelle

• Mémoire de mesure intégrée (maintien de données) et maintien des valeurs MIN/MAX

• Résistance aux chocs grâce à l'étui de protection de série

Caractéristiques

• Détection de tension sans contact (NCV)

• Etui magnétique (Magne-Grip™)

• Test de piles 1,5 V et 9 V

Fiche technique

Affichage LCD, 3

1

/

2

-chiffres, 1999 points

Gammes de mesure

Tension AC 0,1 mV...750 V

Précision ±(1,5% mes. + 5 chiffres)

Gamme de fréquence 45...500Hz

Tension DC 0,1 mV...1000 V

Précision ±(1% mes. + 1 chiffre)

Courant AC 0,1 µA...200 mA

Précision ±(2% mes. + 5 chiffres)

Gamme de fréquence 45...500Hz

Courant DC 0,1 µA...200 mA

Précision ±(1,5% mes. + 1 chiffre)

Résistance 0,1

Ω...20 MΩ

Précision ±(1 % mes. + 4 chiffres)

Continuité R < 75

Ω

Degré de pollution 2

Catégorie de mesure CAT III/300V, CAT II/600V

Certification de sécurité EN 61010,IEC 61010

Alimentation 1 x pile 9 V, IEC 6LR61

Dimensions 155 x 72 x 32 mm

Poids environ 210 g (avec piles)

Accessoires:

Mallette de transport VC30A

Kit de sécurité TL245A

Informations pour commander

Référence Identifiant Oracle

5XP-A

2727851

VC30A

3068280

TL245A

3034444

15

Multimètres

Auto/

Manual

Range

CAT III

600 V

Data

Hold

V non contact

15XP-B

Multimètre numérique avec détection de tension sans contact et test logique

Fonctions

• Mesure de tension, de courant et de résistance

• Test de diodes et de continuité acoustique

• Fonction de test logique (TTL)

Présentation

• Sélection de gamme automatique et manuelle

• Mémoire de mesure intégrée (maintien de données)

• Résistance aux chocs grâce à l'étui de protection de série

• Coupure automatique de l'alimentation

Caractéristiques

• Détection de tension sans contact (NCV)

• Etui magnétique (Magne-Grip™)

Fiche technique

Affichage LCD, 3

1

/

2

-chiffres, 1999 points

Gammes de mesure

Tension AC 0,1 mV...750 V

Précision ±(1,5% mes. + 5 chiffres)

Gamme de fréquence 45...500 Hz

Tension DC 0,1 mV...1000 V

Précision ±(0,5% mes. + 1 chiffre)

Courant AC 1 µA...2 A

Précision ±(1,5% mes. + 5 chiffres)

Gamme de fréquence 45...500Hz

Courant DC 1 µA...2 A

Précision ±(1,2% mes. + 3 chiffres)

Résistance 0,1

Ω...2000 MΩ

Précision ±(1 % mes. + 4 chiffres)

Continuité R < 25

Ω

Degré de pollution 2

Catégorie de mesure CAT III/600 V, CAT II/1000 V

Certification de sécurité EN 61010, IEC 61010

Alimentation 1 x pile 9 V, IEC 6LR61

Dimensions 155 x 72 x 32 mm

Poids environ 210 g (avec piles)

Equipements fournis

1 x 15XP-B

2 x cordons de mesure

1 x étui magnétique

1 x pile 9 V, IEC 6LR61

1 x manuel d’utilisation

Auto/

Manual

Range

CAT III

300 V

Hz

Equipements fournis

1 x 35XP-A

2 x cordons de mesure

1 x sonde à fil souple (0–200 °C)

1 x adaptateur de sonde de type K

1 x étui magnétique

1 x pile 9 V, IEC 6LR61

1 x manuel d’utilisation

16

Accessoires:

Mallette de transport VC30A

Kit de sécurité TL245A

Informations pour commander

Référence Identifiant Oracle

15XP-B

3534088

VC30A

3068280

TL245A

3034444

35XP-A

Multimètre professionnel

Fonctions

• Mesure de tension, de courant et de résistance

• Mesure de capacité et de fréquence

• Test de diodes et de continuité acoustique

• Mesure de température

• Mesure des courants d'ionisation dans les systèmes de chauffage

Présentation

• Sélection de gamme automatique et manuelle

• Mémoire de mesure intégrée (maintien de données)

• Résistance aux chocs grâce à l'étui de protection de série

• Coupure automatique de l'alimentation

Caractéristiques

• Détection de tension sans contact (NCV)

• Étui magnétique (Magne-Grip™)

Accessoires:

Mallette de transport VC30A

Kit de sécurité TL245A

Fiche technique

Affichage LCD, 3

3

/

4

-chiffres, 3999 points

Gammes de mesure

Tension AC 0,1 mV...750 V

Précision ±(1,5% mes. + 5 chiffres)

Gamme de fréquence 45...500Hz

Tension DC 0,1 mV...1000 V

Précision ±(0,5% mes. + 1 chiffre)

Courant AC 0,1 µA...2 A

Précision ±(1,5% mes. + 5 chiffres)

Gamme de fréquence 45...500Hz

Courant DC 0,1 µA...2 A

Précision ±(1,0% mes. + 2 chiffres)

Résistance 0,1

Ω...40 MΩ

Précision ±(1 % mes. + 4 chiffres)

Continuité R < 25

Ω

Fréquence 10,00 Hz...1 MHz

Précision ±(0,1% mes. + 3 chiffres)

Capacité 4,000 nF...4,000 mF

Précision ±(5% mes. + 30 chiffres)

Mesure de la température -20°C...1000°C

Précision ± (2,0% +4°C)

Degré de pollution 2

Catégorie de mesure CAT III/300V, CAT II/600V

Certification de sécurité EN 61010, IEC 61010

Alimentation 1 x pile 9 V, IEC 6LR61

Dimensions 155 x 72 x 32 mm

Poids environ 210 g (avec piles)

Informations pour commander

Référence Identifiant Oracle

35XP-A

2727849

VC30A

3068280

TL245A

3034444

Multimètres

Manuell

Range

CAT III

300 V Batterie

Test

Data

Hold

30XR-A

Multimètre professionnel avec détection de tension sans contact

Fonctions

• Mesure de tension, de courant et de résistance

• Test de diodes et de continuité acoustique

• Test de piles 1,5 V et 9 V

Présentation

• Sélection de gamme manuelle

• Mémoire de mesure intégrée (maintien de

données)

• Maintien des données MIN/MAX

Caractéristiques

• Détection de tension sans contact (NVC)

• Étui magnétique (Magne-Grip™)

Fiche technique

Affichage LCD, 3

1

/

2

-chiffres, 1999 points

Gammes de mesure

Tension AC 0,1 mV...600 V

Précision ±(1,5% mes. + 4 chiffres)

Gamme de fréquence 45...500Hz

Tension DC 0,1 mV...600 V

Précision ±(1% mes. + 1 chiffre)

Résistance d’entrée 10 M

Ω

Courant AC 0,1 µA...10 A

Précision ±(2% mes. + 4 chiffres)

Gamme de fréquence 45...500Hz

Courant DC 0,1 µA...10 A

Précision ±(2,0% mes. + 3 chiffres)

Résistance 0,1

Ω...20 MΩ

Précision ±(1 % mes. + 4 chiffres)

Continuité R < 75

Ω

Degré de pollution 2

Catégorie de mesure CAT III/300V, CAT II/600V

Certification de sécurité EN 61010, IEC 61010

Alimentation 1 x pile 9 V, IEC 6LR61

Dimensions 196 x 92 x 60 mm

Poids environ 426g (avec piles)

Equipements fournis

1 x 30XR-A

2 x cordons de mesure

1 x étui magnétique

1 x pile 9 V, IEC 6LR61

1 x manuel d’utilisation

Accessoires:

Mallette de transport grande, VC221B

Kit de sécurité TL245A

Informations pour commander

Référence Identifiant Oracle

30XR-A

2727774

VC221B

3068271

TL245A

3034444

Manuell

Range

CAT III

600 V

Data

Hold

Bargraph

Hz

Equipements fournis

1 x 33XR-A

2 x cordons de mesure

1 x étui magnétique

1 x adaptateur de température

1 x sonde de température (0°C…200°C)

1 x pile 9 V, IEC 6LR61

1 x manuel d’utilisation

33XR-A

Multimètre professionnel

Fonctions

• Mesure de tension, de courant et de résistance

• Mesure de capacité et de fréquence

• Test de diodes et de continuité acoustique

• Mesure de température

Présentation

• Sélection de gamme manuelle

• Mémoire de mesure intégrée (maintien de données)

• Mesure des valeurs MIN/MAX, relative et de crête

• Affichage de graphiques à barres supplémentaire (41 segments)

• Résistance aux chocs grâce à l'étui de protection de série

• Coupure automatique de l'alimentation

Caractéristiques

• Étui magnétique (Magne-Grip™)

Fiche technique

Affichage LCD, 3

3

/

4

-chiffres, 3999 points

Gammes de mesure

Tension AC 0,1 mV...750 V

Précision ±(1,5% mes. + 4 chiffres)

Gamme de fréquence 45...500 Hz

Tension DC 0,1 mV...1000 V

Précision ±(0,7% mes. + 1 chiffre)

Résistance d’entrée 10 M

Ω

Courant AC 0,1 µA...10 A

Précision ±(1,5% mes. + 4 chiffres)

Gamme de fréquence 45...500 Hz

Courant DC 0,1 µA...10 A

Précision ±(1,0% mes. + 1 chiffre)

Résistance 0,1

Ω...4 MΩ

Précision ±(1 % mes. + 4 chiffres)

Continuité R < 35

Ω

Mesure de fréquence 10,00 Hz...1 MHz

Précision ±(0,1% mes. + 3 chiffres)

Mesure de capacité 4,000 nF...4,000 mF

Précision ±(5% mes. + 10 chiffres)

Mesure de la température -20°C...1000°C

Précision ± (2,0% +4°C)

Degré de pollution 2

Catégorie de mesure CAT III/600V, CAT II/1000V

Certification de sécurité EN 61010, IEC 61010

Alimentation 1 x pile 9 V, IEC 6LR61

Dimensions 196 x 92 x 60 mm

Poids environ 400 g (avec piles)

Accessoires:

Mallette de transport grande, VC221B

Kit de sécurité TL245A

Informations pour commander

Référence Identifiant Oracle

33XR-A

2727788

VC221B

3068271

TL245A

3034444

17

Multimètres

Auto/

Manual

Range

CAT III

600 V

Hz

Data

Hold

Bargraph

Equipements fournis

1 x 34XR-A

2 x cordons de mesure

1 x étui magnétique

1 x adaptateur de température

1 x sonde de température (0…200°C)

1 x pile 9 V, IEC 6LR61

1 x manuel d’utilisation

34XR-A

Multimètre TRMS professionnel avec mesure de la température et éclairage de l'affichage

Fonctions

• Mesure de tension, de courant et de résistance

• Mesure de capacité et de fréquence

• Test de diodes et de continuité acoustique

• Mesure de température

Présentation

• Sélection de gamme automatique et manuelle

• Mémoire de mesure intégrée (maintien de données)

• Mesure des valeurs MIN/MAX, relative et de crête

• Affichage de graphiques à barres supplémentaire (41 segments)

• Affichage lumineux

• Résistance aux chocs grâce à l'étui de protection de série

• Coupure automatique de l'alimentation

Caractéristiques

• Mesure de valeur efficace vraie (TRMS)

• Étui magnétique (Magne-Grip™)

• Fonction de rapport cyclique

Informations pour commander

Référence Identifiant Oracle

34XR-A

2727795

VC221B (Carrying case)

3068271

TL245A (Test lead set)

3034444

Fiche technique

Affichage LCD, 3

3

/

4

-chiffres, 3999 points

Gammes de mesure

Tension AC 0,1 mV...750 V

Précision ±(1,2% mes. + 8 chiffres)

Gamme de fréquence 45 Hz...2 kHz

Tension DC 0,1 mV...1000 V

Précision ±(0,5% mes. + 1 chiffre)

Résistance d’entrée 10 M

Ω

Courant AC 0,1 µA...10 A

Précision ±(1,5% mes. + 8 chiffres)

Gamme de fréquence 45...1 kHz

Courant DC 0,1 µA...10 A

Précision ±(1,0% mes. + 1 chiffre)

Résistance 0,1

Ω...40 MΩ

Précision ±(1 % mes. + 4 chiffres)

Continuité R < 35

Ω

Rapport cyclique 0 à 90 %,

Précision: (5 V logique) ± (2,0 % Affichage + 5 chiffres)

Fréquence 10,00 Hz...1 MHz

Précision ±(0,1% mes. + 3 chiffres)

Capacité 4,000 nF...4,000 mF

Précision ±(5% mes. + 10 chiffres)

Température -20°C...1000°C

Précision ± (2,0% +4°C)

Degré de pollution 2

Catégorie de mesure CAT III/600V, CAT II/1000V

Certification de sécurité EN 61010, IEC 61010

Alimentation 1 x pile 9 V, IEC 6LR61

Dimensions 196 x 92 x 60 mm

Poids environ 400g (avec piles)

Auto/

Manual

Range

CAT III

600 V

Data

Hold

Bargraph

Equipements fournis

1 x 37XR-A

2 x cordons de mesure

1 x étui magnétique

1 x pile 9 V, IEC 6LR61

1 x manuel d’utilisation

18

Hz

37XR-A

Multimètre TRMS professionnel avec contrôle de composants et test logique

Fonctions

• Mesure de tension, de courant et de résistance

• Mesure de capacité et de fréquence

• Test de diodes et de continuité acoustique

• Mesure d'inductance

• Mesure d'atténuation (dBm)

Présentation

• Sélection de gamme automatique et manuelle

• Mémoire de mesure intégrée

• Mesure des valeurs MIN/MAX, relative et de crête

• Affichage lumineux

• Résistance aux chocs grâce à l'étui de protection de série

• Coupure automatique de l'alimentation

Caractéristiques

• Mesure de valeur efficace vraie (TRMS)

• Signal d'avertissement sonore et affichage d'un message en cas de connexions incorrectes

• Etui magnétique (Magne-Grip™)

• Fonction de rapport cyclique

• Fonction de test logique (TTL, CMOS)

Informations pour commander

Référence Identifiant Oracle

37XR-A

2727808

VC221B (Carrying case)

3068271

TL245A (Test lead set)

3034444

Fiche technique

Affichage LCD, 4-chiffres, 9999 points

Gammes de mesure

Tension AC 0,1 mV...750 V

Précision ±(1,2% mes. + 10 chiffres)

Gamme de fréquence 45 Hz...2 kHz

Tension DC 0,1 mV...1000 V

Précision ±(0,1% mes. + 5 chiffres)

Résistance d’entrée 10 M

Ω

Courant AC 0,01 µA...10 A

Précision ±(1,5% mes. + 10 chiffres)

Gamme de fréquence 45 Hz...1 kHz

Courant DC 0,01 µA...10 A

Précision ±(0,5% mes. + 10 chiffres)

Résistance 0,1

Ω...40 MΩ

Précision ±(0,5 % mes. + 8 chiffres)

Continuité R < 40

Ω

Rapport cyclique 0 à 90 %,

Précision (5 V logique) ± (2.0 % Affichage+ 20 points)

Fréquence 3,00 Hz...10 MHz

Précision ±(0,1% mes. + 5 chiffres)

Capacité 0,01 nF...400,0 µF

Précision ±(3,0% mes. + 10 chiffres)

Inductance 1µH...40,00 H

Précision ±(5,0% mes. + 30 chiffres)

Atténuation -13 dBm à + 50 dBm

Précision ± (0.7 dB + 8 chiffres)

Degré de pollution 2

Catégorie de mesure CAT III/600V, CAT II/1000V

Certification de sécurité EN 61010, IEC 61010

Alimentation 1 x pile 9 V, IEC 6LR61

Dimensions 196 x 92 x 60 mm

Poids environ 482 g (avec piles)

Multimètres / LCR-Meter

Auto/

Manual

Range

CAT III

600 V

Data

Hold

PC

Hz

Equipements fournis

1 x 38XR-A

2 x cordons de mesure

1 x sonde de température (0…200°C)

1 x étui magnétique

1 x adaptateur de température

1 x pile 9 V, IEC 6LR61

1 x manuel d’utilisation

38XR-A

Multimètre TRMS (AC+DC) professionnel avec interface PC

Fonctions

• Mesure de tension, de courant et de résistance

• Mesure de capacité et de fréquence

• Test de diodes et de continuité acoustique

• Mesure d'atténuation (dBm)

• Mesure de température

Présentation

• Sélection de gamme automatique et manuelle

• Mémoire de mesure intégrée

• Mesure des valeurs MIN/MAX, relative et de crête

• Affichage lumineux

• Résistance aux chocs grâce à l'étui de protection de série

• Coupure automatique de l'alimentation

Caractéristiques

• Mesures efficaces vraies RMS (TRMS) AC/DC

• Étui magnétique (Magne-Grip™)

• Fonction de rapport cyclique

• Interface RS-232 pour la connexion au PC

(logiciel « 38SW-A » disponible en option)

• Mesure de boucle de courant : 4-20 mA

Informations pour commander

Référence Identifiant Oracle

38XR-A

2727824

38SW-A (Software and RS232-cable)

2727813

VC221B (Carrying case)

3068271

TL245A (Test lead set)

3034444

Fiche technique

Affichage LCD, 4-chiffres, 9999 points

Gammes de mesure

Tension AC 0,1 mV...750 V

Précision ±(1,2% mes. + 10 chiffres)

Gamme de fréquence 45 Hz...2 kHz

Tension DC 0,1 mV...1000 V

Précision ±(0,25% mes. + 5 chiffres)

Résistance d’entrée 10 M

Ω

Courant AC 0,1 µA...10 A

Précision ±(1,5% mes. + 20 chiffres)

Gamme de fréquence 45 Hz...1 kHz

Courant DC 0,1 µA...10 A

Précision ±(0,5% mes. + 10 chiffres)

Résistance 0,1

Ω...40 MΩ

Précision ±(0,5 % mes. + 8 chiffres)

Continuité R < 40

Ω

Fréquence 3,00 Hz...10 MHz

Précision ±(0,1% mes. + 5 chiffres)

Capacité 0,01 nF...400,0 µF

Précision ±(3,0% mes. + 10 chiffres)

Température -20°C...1300°C

Précision ±(1,0% mes. + 3 °C)

Mesure de boucle de courant (4...20 mA) 0 à 100 %

Précision ± (0.5 % + 5 chiffres)

Atténuation -13 dBm à + 50 dBm

Précision ± (0,7 dB + 8 chiffres)

Degré de pollution 2

Catégorie de mesure CAT IV/600 V, CAT III/1000 V

Certification de sécurité EN 61010, IEC 61010

Alimentation 1 x pile 9 V, IEC 6LR61

Dimensions 196 x 92 x 60 mm

Poids environ 492 g (avec piles)

LCR55A

LCR-Meter

Fonctions

• Mesure de résistance

• Mesure de capacité

• Mesure d'inductance

• Mesure de diodes et de transistors

Présentation

• Sélection de gamme manuelle

• Mémoire de mesure intégrée (maintien de

données et maintien de la valeur MAX)

• Résistance aux chocs grâce à l'étui de protection de série

• Coupure automatique de l'alimentation

Caractéristiques

• Affichage grand format à lecture facile

Fiche technique

Affichage LCD, 3

1

/

2 chiffres, 1999 points

Gammes de mesure

Résistance 0,01

Ω...20 MΩ

Précision ±(0,5% mes. + 5 chiffres)

Continuité R < 30

Ω

Inductance 1 µH...200 H

Précision ±(3,0% mes. + 20 chiffres)

Capacité 1 pF à 2 000 µF

Précision de base ± (1,0 % mes. + 3 chiffres)

Test de diode chute de tension

Précision ± (1,5 % mes. + 1 chiffre)

Test de transistors

(NPN, PNP) hfe, Iceo

Courant de mesure environ 1 mA

Alimentation 1 x pile 9 V, IEC 6LR61

Dimensions 183 x 79 x 38 mm

Poids environ 311 g (inclus. piles)

Manual

Range

Data

Hold

Max

Hold

Equipements fournis

1 x LCR55A

2 x cordons de mesure

2 x pinces crocodile

1 x pile 9 V, IEC 6LR61

1 x manuel d’utilisation

Accessoires:

Mallette de transport CC-ACDC

Informations pour commander

Référence Identifiant Oracle

LCR55A

3026976

CC-ACDC

2732643

19

Multimètres / Kits

AMPRB-EU01

Kit junior

Contenu

• 15XP-B (multimètre numérique)

• ACD-6 Pro (pince de courant numérique)

• TPP1-C1 (thermomètre de contact)

• EU-200 (jeu de cordons de mesure avec

2 cordons,

2 sondes de test, 4 mm

2 pinces crocodile, CAT III/1000 V)

• Mallette de transport rigide

Equipements fournis

1 x 15XP-A

1 x ACD-6 Pro

1 x TPP1-C1

1 x EU-200

1 x mallette de transport rigide

AMPRB-EU02

Kit professionnel

Contenu

• 34XR-A (multimètre TRMS)

• ACDC-100 TRMS (pince de courant AC/DC

numérique)

• IR608A Thermomètre infrarouge

• EU-200 (jeu de cordons de mesure avec

2 cordons), 2 sondes de test (4 mm),

2 pinces crocodile (CAT III/1 000 V)

• Mallette de transport rigide

Informations pour commander

Référence Identifiant Oracle

AMPRB-EU01

3346066

Informations pour commander

Référence Identifiant Oracle

AMPRB-EU02

3346075

Equipements fournis

1 x 34XR-A

1 x ACDC-100 TRMS

1 x IR608A

1 x EU-200

1 x mallette de transport rigide

20

Pince de courant

* La précision de base se réfère à la meilleure précision dans la fonction respective

21

Pince de courant

22

* La précision de base se réfère à la meilleure précision dans la fonction respective

Pince de courant (AC)

AD40B

Pince de courant AD40B (AC)

Fonctions

• Mesure de courant

Présentation

• Sélection de gamme automatique

• Mémoire de mesure intégrée

(maintien des données)

• Affichage de graphiques à barres supplémentaire

• Coupure automatique de l’alimentation

• Ouverture de la mâchoire : environ 25 mm

Fiche technique

Affichage LCD, 3

3

/

4

-chiffres, 3999 points

Gammes de mesure

Courant AC 0,01 A...400 A

Précision ± (1,5% mes. + 10 chiffres)

Gamme de fréquence pour AC 50...400 Hz

Degré de pollution 2

Catégorie de mesure CAT III/600 V

Certification de sécurité EN 61010/IEC 61010

Ouverture de la mâchoire 25 mm

Alimentation 2 x piles 1,5 V, IEC LR03

Dimensions 64 x 190 x 36 mm

Poids environ 280 g

CAT III

600 V

Data

Hold

Bargraph

Equipements fournis

1 x AD40B

2 x piles 1,5 V, IEC LR03

1 x mallette de transport

1 x manuel d’utilisation

Accessoires:

mallette de transport SV-U

Informations pour commander

Référence Identifiant Oracle

AD40B

2727928

SV-U

2733511

CAT III

600 V

Data

Hold

600 V

AC/DC

Hz

0…40 M

Ω

Peak

Hold

Equipements fournis

1 x ACD-10 PLUS

2 x cordons de mesure

1 x pile 3 V, IEC CR2032

1 x mallette de transport

1 x manuel d’utilisation

ACD-10 PLUS

Pince de courant jusque 600 A

AC

Fonctions

• Mesure de courant, tension et résistance

• Test de continuité avec bipeur

• Mesure de diodes

• Mesure de la capacité et de la fréquence

• Mesure du courant de démarrage (30 ms)

Présentation

• Sélection de gamme automatique

• Mémoire de mesure intégrée

(maintien des données et maintien de la valeur

MAX)

• Ouverture de la mâchoire 25 mm

• Coupure automatique de l’alimentation

Caractéristiques

• Mâchoires étroites

Fiche technique

Affichage LCD, 3

3

/

4

-chiffres, 4000 points

Gammes de mesure

Courant AC 0,01 A... 600 A

Précision ± (1,5% mes. + 8 chiffres)

Gamme de fréquence 50/60 Hz

Tension AC 0,001 V...600 V

Précision ± (1,5% mes. + 5 chiffres)

Gamme de fréquence 50...500 Hz

Tension DC 0,1 mV...600 V

Précision ± (0,5 % mes. + 3 chiffres)

Continuité R < 120

Ω

Résistance 0,1

Ω... 40,00 MΩ

Précision ± (1,0% mes. + 4 chiffres)

Mesure de fréquence 0,001 Hz...100 kHz

Mesure de capacité 0,1 nF...3000 µF

Degré de pollution 2

Catégorie de mesure CAT III/600 V

Certification de sécurité EN 61010/IEC 61010

Ouverture de la mâchoire 25 mm

Alimentation 1 x piles 3 V, IEC CR2032

Dimensions 190 x 63 x 32 mm

Poids environ 150 g

Accessoires:

mallette de transport SV-U

Kit de sécurité TL245A

Informations pour commander

Référence Identifiant Oracle

ACD-10 PLUS

3037808

SV-U

2733511

TL245A

3034444

23

Pince de courant (AC)

CAT III

600 V

750 V

AC

1000 V

DC

0…40 M

Ω

Equipements fournis

1 x AC75B

2 x cordons de mesure

1 x pile 9 V, IEC 6LR61

1 x mallette de transport

1 x manuel d’utilisation

AC75B

Pince de courant jusque 600 A

AC

Fonctions

• Mesure de courant, tension et résistance

• Test de continuité avec bipeur

• Mesure de diodes

• Mesure de capacité

• Mesure de température

Présentation

• Sélection de gamme automatique

• Mémoire de mesure intégrée

(maintien des données)

• Ouverture de la mâchoire 35 mm

• Coupure automatique de l’alimentation

Caractéristiques

• Gamme de mesure µA permettant de mesurer directement les courants d’ionisation dans les systèmes de chauffage

• Affichage lumineux

Accessoires:

mallette de transport SV-U

Kit de sécurité TL245A

Fiche technique

Affichage LCD, 3

3

/

4

-chiffres, 4000 points

Gammes de mesure

Courant AC 0,1 A...600 A

Précision ± (1,9% mes. + 5 chiffres)

Gamme de fréquence 50/60 Hz

Courant d’ionisation

AC/DC 0,1µA...4000 A

Tension AC 0,001 V...750 V

Précision ± (1,5% mes. + 5 chiffres)

Gamme de fréquence 50...500 Hz

Tension DC 0,001 V...1000 V

Précision ± (0,9 % mes. + 2 chiffres)

Continuité R < 200

Ω

Résistance 0,1

Ω... 40,00 MΩ

Précision ± (1,0% mes. + 2 chiffres)

Mesure de capacité 0,001nF...4,000mF

Mesure de la température -40 °C … 400 °C

Degré de pollution 2

Catégorie de mesure CAT III / 600 V, CAT ll / 1000 V

Certification de sécurité EN 61010/IEC 61010

Ouverture de la mâchoire ø 35 mm

Alimentation 1x 9 V piles (IEC6LR61)

Dimensions 84 x 212 x 40 mm

Poids environ 390 g

Informations pour commander

Référence Identifiant Oracle

AC75B

2727885

SV-U

2733511

TL245A

3034444

ACD-6 PRO

Pince de courant jusque 1000 A

AC

Fonctions

• Mesure de courant, tension et résistance

• Test de continuité avec bipeur

• Mesure de diodes

Présentation

• Sélection de gamme automatique et manuelle

• Mémoire de mesure intégrée

(maintien des données)

• Mesure relative

• Ouverture de la mâchoire 45 mm

• Coupure automatique de l’alimentation

Caractéristiques

• Afficheur LCD grand format, lecture facile

• Rapport prix/performances exceptionnel

Fiche technique

Affichage LCD, 3

3

/

4

-chiffres, 4000 points

Gammes de mesure

Courant AC 0,1 A... 1000 A

Précision ± (1,5% mes. + 5 chiffres)

Gamme de fréquence 50/60 Hz

Tension AC 1,0 mV...600,0 V

Précision ± (1,7% mes. + 3 chiffres)

Gamme de fréquence 50...400 Hz

Tension DC 0,001 V...600,0 V

Précision ± (2,0% mes. + 3 chiffres)

Continuité R < 120

Ω

Résistance 0,1

Ω... 40,00 MΩ

Précision ± (1% mes. + 4 chiffres)

Degré de pollution 2

Catégorie de mesure CAT lll/600 V

Certification de sécurité EN 61010/ IEC 61010

Ouverture de la mâchoire 45 mm

Alimentation 1 x piles 3 V (IEC CR2032)

Dimensions 224 x 78 x 40 mm

Poids environ 200 g

CAT III

600 V

1000 A

AC

600 V

AC/DC

0…40 M

Ω

Data

Hold

Equipements fournis

1 x ACD-6 PRO

2 x cordons de mesure

1 x pile 3 V, CR 2032

1 x mallette de transport

1 x manuel d’utilisation

24

Accessoires:

mallette de transport SV-U

Kit de sécurité TL245A

Informations pour commander

Référence Identifiant Oracle

ACD-6 PRO

2730785

SV-U

2733511

TL245A

3034444

Pince de courant (AC)

CAT III

600 V

Hz

600 V

AC/DC

0…40 M

Ω

Peak

Hold

Data

Hold

Equipements fournis

1 x ACD-14 PLUS

2 x cordons de mesure

2 x piles 3 V, CR 2032

1 x sonde de température

1 x mallette de transport

1 x manuel d’utilisation

ACD-14 PLUS

Pince de courant à double affichage (AC)

Fonctions

• Mesure de courant, tension et résistance

• Test de continuité avec bipeur

• Mesure de la capacité et de la fréquence

• Mesure de température

• Mesure du courant de démarrage

Présentation

• Sélection de gamme automatique

• Mémoire de mesure intégrée

(maintien des données et maintien de la valeur

MAX)

• Ouverture de la mâchoire 26 mm

• Coupure automatique de l’alimentation

Caractéristiques

• Double affichage

• Gamme de mesure µA permettant de mesurer directement les courants d'ionisation dans les systèmes de chauffage

Accessoires:

mallette de transport SV-U

Kit de sécurité TL245A

Fiche technique

Affichage LCD, 3

3

/

4

-chiffres, 4000 points

Gammes de mesure

Courant AC 0,01 A... 400 A

Précision ± (1,9% mes. + 8 chiffres)

Gamme de fréquence 50/60 Hz

Courant d’ionisation

AC/DC 0,1 µA...2000 µA

Tension AC 0,001 V...600 V

Précision ± (1,5% mes. + 5 chiffres)

Gamme de fréquence 50...400 Hz

Tension DC 0,1 V...600 V

Précision ± (0,5 % mes. + 3 chiffres)

Continuité R < 120

Ω

Résistance 0,1

Ω... 40,00 MΩ

Précision ± (0,8% mes. + 6 chiffres)

Mesure de fréquence 0,001 Hz...100 kHz

Mesure de capacité 0,1 nF...3000 µF

Température -20°C…300°C

Précision ±(2% mes. + 3°C)

Degré de pollution 2

Catégorie de mesure CAT III/600 V

Certification de sécurité EN 61010/IEC 61010

Ouverture de la mâchoire 26 mm

Alimentation 2 x piles 3 V, IEC CR2032

Dimensions 190 x 63 x 32 mm

Poids environ 200 g

Informations pour commander

Référence Identifiant Oracle

ACD-14 PLUS

3086905

SV-U

2733511

TL245A

3034444

CAT III

600 V

Hz

600 V

AC/DC

0…40 M

Ω

Data

Hold

Peak

Hold

Equipements fournis

1 x ACD-14 TRMS-PLUS

2 x cordons de mesure

2 x piles 3 V, CR 2032

1 x sonde de température

1 x mallette de transport

1 x manuel d’utilisation

ACD-14 TRMS-PLUS

Pince de courant à double affichage (AC)

Fonctions

• Mesure de courant, tension et résistance

• Test de continuité avec bipeur

• Mesure de la capacité et de la fréquence

• Mesure de température

• Mesure du courant de démarrage

Présentation

• Sélection de gamme automatique

• Mémoire de mesure intégrée

(maintien des données et maintien de la valeur

MAX)

• Ouverture de la mâchoire 26 mm

• Coupure automatique de l’alimentation

Caractéristiques

• Mesures efficaces vraies (TRMS)

• Double affichage

• Gamme de mesure µA permettant de mesurer directement les courants d'ionisation dans les systèmes de chauffage

Accessoires:

mallette de transport SV-U

Kit de sécurité TL245A

Fiche technique

Affichage LCD, 3

3

/

4

-chiffres, 4000 points

Gammes de mesure

Courant AC 0,01 A... 400 A

Précision ± (1,9% mes. + 8 chiffres)

Gamme de fréquence 50/60 Hz

Courant d’ionisation

AC/DC 0,1 µA...2000 µA

Tension AC 0,001 V...600 V

Précision ± (1,5% mes. + 5 chiffres)

Gamme de fréquence 50...400 Hz

Tension DC 0,1 V...600 V

Précision ± (0,5 % mes. + 3 chiffres)

Continuité R < 120

Ω

Résistance 0,1

Ω... 40,00 MΩ

Précision ± (0,8% mes. + 6 chiffres)

Mesure de fréquence 0,001 Hz...100 kHz

Mesure de capacité 0,1 nF...3000 µF

Température -20°C…300°C

Précision ±(2% mes. + 3°C)

Degré de pollution 2

Catégorie de mesure CAT III/600 V

Certification de sécurité EN 61010/IEC 61010

Ouverture de la mâchoire 26 mm

Alimentation 2 x piles 3 V, IEC CR2032

Dimensions 190 x 63 x 32 mm

Poids environ 200 g

Informations pour commander

Référence Identifiant Oracle

ACD-14 TRMS-PLUS

3086910

SV-U

2733511

TL245A

3034444

25

Pince de courant (AC)

CAT III

600 V

600 V

AC/DC

Hz

Auto/

Manual

Range

Equipements fournis

1 x ACD-15 TRMS-PRO

2 x cordons de mesure

2 x piles 1,5 V, IEC LR03

1 x mallette de transport

1 x manuel d’utilisation

V non contact

Data

Hold

ACD-15 TRMS-PRO

Pince de courant jusque 2000 A

AC

Fonctions

• Mesure de courant, tension et résistance

• Test de continuité avec bipeur

• Mesure de diodes

• Mesure de la capacité et de la fréquence

Présentation

• Sélection de gamme automatique et manuelle

• Mémoire de mesure intégrée (maintien des données)

• Ouverture de la mâchoire 45 mm

•Coupure automatique de l’alimentation

Caractéristiques

• Mesures efficaces vraies (TRMS)

• Détection de tension sans contact

• Fonction AutoTect™ (détection automatique du courant, mesure de la tension ou de la résistance)

• Affichage lumineux

Fiche technique

Affichage LCD, 3

3

/

4

-chiffres, 6000 points

Gammes de mesure

Courant AC 0,1 A... 2000 A

Précision ± (1,5% mes. + 5 chiffres)

Gamme de fréquence 50/60 Hz

Tension AC 0,001 V...600 V

Précision ± (1,5% mes. + 5 chiffres)

Gamme de fréquence 50...500 Hz

Tension DC 0,001 V...600 V

Précision ± (1 % mes. + 5 chiffres)

Continuité R < 300

Ω

Résistance 0,001 k

Ω... 6,000 MΩ

Précision ± (1,0% mes. + 4 chiffres)

Mesure de fréquence 10 Hz...1 kHz

Mesure de capacité 0,1 nF...2000 µF

Degré de pollution 2

Catégorie de mesure CAT III / 600 V

Certification de sécurité EN 61010/IEC 61010

Ouverture de la mâchoire 45 mm

Alimentation 2 x piles 1,5 V, AAA IEC LR03

Dimensions 224 x 78 x 40 mm

Poids environ 220 g

Accessoires:

mallette de transport SV-U

Kit de sécurité TL245A

Informations pour commander

Référence Identifiant Oracle

ACD-15 TRMS-PRO

2730690

SV-U

2733511

TL245A

3034444

CAT III

600 V

1000 A

AC

600 V

AC/DC

Hz

Data

Logger

Equipements fournis

1 x ACD-16 TRMS-PRO

2 x cordons de mesure

2 x piles 1,5 V, IEC LR03

1 x sonde de température

1 x mallette de transport

1 x manuel d’utilisation

PC

Data

Hold

ACD-16 TRMS-PRO

Pince de courant avec enregistreur (AC) jusque 1000 A AC

Fonctions

• Mesure de courant, tension et résistance

• Test de continuité avec bipeur

• Mesure de fréquence

• Mesure de température

Présentation

• Sélection de gamme automatique et manuelle

• Mémoire de mesure intégrée (maintien des données)

• Ouverture de la mâchoire 45 mm

• Coupure automatique de l’alimentation

Caractéristiques

• Mesures efficaces vraies (TRMS)

• Enregistreur interne 5 400 mesures et interface

RS-232

• Affichage lumineux

Fiche technique

Affichage LCD, 3

3

/

4

-chiffres, 6000 points

Gammes de mesure

Courant AC 0,01 A... 1000 A

Précision ± (1,0% mes. + 5 chiffres)

Gamme de fréquence 50...500 Hz

Tension AC 0,1 V...600 V

Précision ± (1,0% mes. + 5 chiffres)

Gamme de fréquence 50...500 Hz

Tension DC 0,1 V...600 V

Précision ± (0,5 % mes. + 5 chiffres)

Continuité R < 300

Ω

Résistance 0,1

Ω... 999,9 Ω

Précision ± (1,0% mes. + 6 chiffres)

Mesure de fréquence 5,00 Hz...500,0 Hz

Mesure de la température -50 °C … 300 °C

Degré de pollution 2

Catégorie de mesure CAT III / 600 V

Certification de sécurité EN 61010/IEC 61010

Ouverture de la mâchoire ø 45 mm

Alimentation 2 x piles 1.5 V, IEC LR03

Dimensions 224 x 78 x 40 mm

Poids environ 220 g

Accessoires:

Logiciel pour PC et câble RS-232, réf.

RS-232 Kit2

Kit de sécurité TL245A

Informations pour commander

Référence Identifiant Oracle

ACD-16 TRMS-PRO

2730713

USB-KIT2

3804929

TL245A

3034444

26

Pince de courant (AC) ou (AC/DC)

ACD-20SW

Swivel Clamp Meter (AC) jusque

400 A

Fonctions

• Mesure de courant

• Mesure de tension AC/DC

• Mesure de la résistance

• Test de continuité avec bipeur

Présentation

• Sélection de gamme automatique

• Mémoire de mesure intégrée (maintien des données)

• Coupure automatique de l’alimentation

• Ouverture de la mâchoire : environ 30 mm

Caractéristiques

• Tête rotative à 180 degrés pour une vision parfaite de l’écran

• Détection de tension évoluée sans contact

VoltTect

Fiche technique

Affichage LCD, 3¾ chiffres, lecture maximum de 3999

Courant AC 0,01...400 A

Tolérance ± (2% de lecture + 6 chiffres)

Calibre de fréquence 50...60 Hz

Tension AC 1,0 mV...600,0 V

Tolérance ± (1,2% de lecture + 5 chiffres)

Calibre de fréquence 50...500 Hz

Tension DC 0,1 mV...600 V

Tolérance ± (0,5% de lecture + 2 chiffres)

Continuité R < 25

Ω

Résistance 0,1

Ω... 40 MΩ

Tolérance ± (1,0% de lecture + 4 chiffres)

Ouverture des mâchoires ø 30 mm

Indice de pollution 2

Catégorie surtension CAT lll / 600 V

Sécurité selon DIN VDE 0411/EN 61010/

IEC 61010

Alimentation 2 x piles 1,5 V (IEC LR03)

Dimensions 240 × 70 × 41 mm

Poids env. 220 g

CAT III

600 V

Data

Hold

600 V

AC/DC

0…40 M

Ω

Equipements fournis

1 x ACD-20SW

1 x mallette de transport

1 x cordons de mesure

2 x Pile 1,5 V, IEC LR03

1 x manuel d’utilisation

Accessoires:

Set di puntali TL245A

Informations pour commander

Référence Identifiant Oracle

ACD-20SW

3472723

TL245A

3034444

CAT III

600 V

600 A

AC/DC

600 V

AC/DC

Hz Max

Hold

Data

Hold

Equipements fournis

1 x AC68C

2 x cordons de mesure

1 x pile 9 V, IEC 6F22

1 x mallette de transport

1 x manuel d’utilisation

1

Ω…4kΩ

AC68C

Pince de courant numérique

TRMS (AC/DC)

Fonctions

• Mesure de courant, tension et résistance

• Test de continuité avec bipeur

• Mesure de fréquence

• Mesure de crête

Présentation

• Sélection de gamme automatique et manuelle

• Mémoire de mesure intégrée (maintien des données)

• Ouverture de la mâchoire 40 mm

Caractéristiques

• Les pinces AC/DC conviennent également aux applications de l'industrie automobile, aux alimentations de secours et à la technologie solaire.

• Mesures efficaces vraies (TRMS)

Fiche technique

Affichage LCD, 3 3 /

4

-chiffres, 3999 points

Gammes de mesure

Courant AC 0,1 A... 600 A

Précision ± (2 % mes. + 5 chiffres)

Gamme de fréquence 40...450 Hz

Courant DC 0,1 A... 600 A

Précision ± (2 % mes. + 5 chiffres)

Tension AC 0,1 V...600 V

Précision ± (1,2% mes. + 10 chiffres)

Gamme de fréquence 40...450 Hz

Tension DC 0,1 V...600 V

Précision ± (0,75 % mes. + 2 chiffres)

Continuité R < 40

Ω

Résistance 1

Ω... 4 kΩ

Précision ± (1% mes. + 5 chiffres)

Mesure de fréquence 1 Hz...20,00 kHz

Degré de pollution 2

Catégorie de mesure CAT III /600 V

Certification de sécurité EN 61010/IEC 61010

Ouverture de la mâchoire ø 40 mm

Alimentation 1x piles 9 V, IEC 6F22

Dimensions 76 x 228 x 39 mm

Poids environ 465 g

Accessoires:

Test lead set TL245A

Informations pour commander

Référence Identifiant Oracle

AC68C

2727919

TL245A

3034444

27

Pince de courant (AC/DC)

ACDC-100

Pince de courant jusque 1000 A

AC/DC

Fonctions

• Mesure de courant, tension et résistance

• Test de continuité avec bipeur

• Mesure du courant de démarrage (30 ms)

Présentation

• Sélection de gamme automatique et manuelle

• Mémoire de mesure intégrée (maintien des données)

• Ouverture de la mâchoire 50 mm

• Coupure automatique de l’alimentation

Caractéristiques

• Affichage grand format à lecture facile

CAT III

600 V

Data

Hold

Auto/

Manual

Range

1000 A

DC

600 V

AC/DC

0…40 M

Ω

Equipements fournis

1 x ACDC-100 ou ACDC-100 TRMS

2 x cordons de mesure

1 x pile 1,5 V, IEC LR03

1 x mallette de transport

1 x manuel d’utilisation

ACDC-100 TRMS

Pince de courant jusque 1000 A

AC/DC

Identique à la pince ACDC-100 avec, en plus:

• Mesures efficaces vraies (TRMS)

Accessoires:

Kit de sécurité TL245A

Fiche technique

Affichage LCD, 3

3

/

4

-chiffres, 4000 points

Gammes de mesure

Courant AC 0,1 A... 800 A

Précision ± (1,5% mes. + 5 chiffres)

Gamme de fréquence 40...200 Hz

Courant DC 0,1 A... 1000 A

Précision ± (1,5% mes. + 4 chiffres)

Tension AC 0,1 mV...600 V

Précision ± (1% mes. + 4 chiffres)

Gamme de fréquence 50...500 Hz

Tension DC 0,1 mV...600 V

Précision ± (0,5 % mes. + 3 chiffres)

Continuité R < 120

Ω

Résistance 0,1

Ω... 40,00 MΩ

Précision ± (0,8% mes. + 6 chiffres)

Degré de pollution 2

Catégorie de mesure CAT III / 600 V

Certification de sécurité EN 61010/IEC 61010

Ouverture de la mâchoire ø 50 mm

Alimentation 2 x piles 1,5 V, IEC LR03

Dimensions 227 x 78 x 40 mm

Poids environ 290 g

Informations pour commander

Référence Identifiant Oracle

ACDC-100

2740452

ACDC-100 TRMS

2740465

TL245A

3034444

CAT III

600 V

400 A

AC/DC

600 V

AC/DC

Bargraph

Auto/

Manual

Range

Equipements fournis

1 x ACDC-400

2 x cordons de mesure

2 x piles 1,5 V, IEC LR03

1 x mallette de transport

1 x manuel d’utilisation

Data

Hold

0…40 M

Ω

ACDC-400

Pince de courant jusque 400 A

AC/DC

Fonctions

• Mesure de courant, tension et résistance

• Test de continuité avec bipeur

Présentation

• Sélection de gamme automatique et manuelle

• Mémoire de mesure intégrée

(Data Hold, MIN/MAX)

• Mesure relative

• Affichage de graphiques à barres supplémentaire

• Ouverture de la mâchoire 30 mm

• Coupure automatique de l’alimentation

Caractéristiques

• Les pinces AC/DC conviennent également aux applications de l'industrie automobile, aux alimentations de secours et à la technologie solaire.

• Affichage lumineux

Accessoires:

Kit de sécurité TL245A

Fiche technique

Affichage LCD, 3

3

/

4

-chiffres, 3999 points

Gammes de mesure

Courant AC 0,01 A... 400 A

Précision ± (1,5% mes. + 3 chiffres)

Gamme de fréquence 50/60 Hz

Courant DC 0,01 A... 400 A

Précision ± (1,5% mes. + 3 chiffres)

Tension AC 0,1 mV...600 V

Précision ± (1% mes. + 3 chiffres)

Gamme de fréquence 50...500 Hz

Tension DC 0,1 mV...600 V

Précision ± (0,8 % mes. + 2 chiffres)

Continuité R < 40

Ω

Résistance 0,1

Ω... 40 MΩ

Précision ± (1% mes. + 3 chiffres)

Degré de pollution 2

Catégorie de mesure CAT III / 600 V

Certification de sécurité EN 61010/ IEC 61010

Ouverture de la mâchoire ø 30 mm

Alimentation 2 x piles 1,5 V, IEC LR03

Dimensions 205 x 64 x 39 mm

Poids environ 280 g

Informations pour commander

Référence Identifiant Oracle

ACDC-400

2730810

TL245A

3034444

28

Pince de courant (AC/DC)

ACD-3300 IND

CAT IV Industrial True RMS

Clamp Meter up to 1000 A AC

Fonctions

• Mesure de courant, de tension et de résistance

• Test de continuité avec indicateur sonore

• Mesure de fréquence

• Mesure de crête

• Mesure de température

• Rapport cyclique

Présentation

• Sélection de gamme automatique et manuelle

• Mémoire de mesure intégrée (maintien de

données)

• Bargraphe

• Rétro-éclairage

• Arrêt automatique

• Mode de mesure relative (zéro)

• Ouverture de la mâchoire : 51 mm

Principales caractéristiques de

l'équipement

• Mesure de valeur efficace vraie (TRMS)

Fiche technique

Affichage : LCD, 3

3

/

4 chiffres, 6 600 points

Gammes de mesure

Courant AC : 0,1-1 000 A

Précision de base : ± (2 % mes. + 10 chiffres)

Gamme de fréquence : 50 Hz - 1 kHz

Tension AC : 0,1 mV - 750 V

Précision de base : ± (1,5 % mes. + 8 chiffres)

Gamme de fréquence : 50 Hz - 1 kHz

Tension DC : 0,1 mV - 1000 V

Précision de base : ± (0,5 % mes. + 2 chiffres)

Continuité : R < 30

Ω

Résistance : 0,1 M

Ω - 66,00 MΩ

Précision de base : ± (1 % mes. + 5 digits)

Mesure de fréquence : 0,01 Hz - 1,000 MHz

Capacité : 0,001 nF...6,6 mF

Rapport cyclique : 5,0 % - 95,0 %

Mesure de température : - 35,0 °C - 1 000 °C

Degré de pollution : 2

Catégorie de mesure : CAT III 1 000 V, CAT IV 600 V

Certification de sécurité : EN 61010/IEC 61010

Ouverture de la mâchoire : 51 mm

Alimentation : 1 pile 9 V, IEC 6F22

Dimensions : 283 x 105 x 50 mm

Poids : environ 560 g

CAT IV

600 V

1000 A

AC

750 V AC

&

1000 V DC

Peak

Hold

Hz

Equipements fournis

1 ACD-3300 IND

2 cordons de mesure

1 pile 9 V, IEC 6F22

1 mallette de transport

1 manuel de l'utilisateur

Accessoires:

Jeu de cordons de mesure avec pinces crocodile de sécurité TL35B

Informations pour commander

Référence Identifiant Oracle

ACD-3300 IND

3434877

TL35B

3068232

CAT IV

600 V

1000 A

AC/DC

750 V AC

&

1000 V DC

Peak

Hold

Hz

Equipements fournis

1 ACD-3400 IND

2 cordons de mesure

1 pile 9 V, IEC 6F22

1 mallette de transport

1 manuel de l'utilisateur

ACDC-3400 IND

Pince multimètre TRMS industrielle CAT IV jusqu'à

1000 A AC/DC

Fonctions

• Mesure de courant, de tension et de résistance

• Test de continuité avec indicateur sonore

• Mesure de fréquence

• Mesure de crête

• Rapport cyclique

Présentation

• Sélection de gamme automatique et manuelle

• Mémoire de mesure intégrée (maintien de

données)

• Bargraphe

• Rétro-éclairage

• Arrêt automatique

• Mode de mesure relative (zéro)

• Ouverture de la mâchoire : 51 mm

Principales caractéristiques de

l'équipement

• Mesure de valeur efficace vraie (TRMS)

Fiche technique

Affichage : LCD, 3

3

/

4 chiffres, 6 600 points

Gammes de mesure

Courant AC : 0,1-1 000 A

Précision de base : ± (2 % mes. + 10 chiffres)

Gamme de fréquence : 50 Hz - 1 kHz

Courant DC : 0,1-1 000 A

Précision de base : ± (2 % mes. + 5 digits)

Tension AC : 0,1 mV - 750 V

Précision de base : ± (1,5 % mes. + 8 chiffres)

Gamme de fréquence : 50 Hz - 1 kHz

Tension DC : 0,1 mV - 1000 V

Précision de base : ± (0,5 % mes. + 2 chiffres)

Continuité : R < 30

Ω

Résistance : 0,1 M

Ω - 66,00 MΩ

Précision de base : ± (1 % mes. + 5 digits)

Mesure de fréquence : 0,01 Hz - 1,000 MHz

Capacité : 0,001 nF...6,6 mF

Rapport cyclique : 5,0 % - 95,0 %

Degré de pollution : 2

Catégorie de mesure : CAT III 1 000 V, CAT IV 600 V

Certification de sécurité : EN 61010/IEC 61010

Ouverture de la mâchoire : 51 mm

Alimentation : 1 pile 9 V, IEC 6F22

Dimensions : 283 x 105 x 50 mm

Poids : environ 560 g

Accessoires:

Jeu de cordons de mesure avec pinces crocodile de sécurité TL35B

Informations pour commander

Référence Identifiant Oracle

ACD-3400 IND

3434889

TL35B

3068232

29

Pince de mesure numérique des puissance (AC)

CAT III

600 V

Data

Hold

600 V

AC/DC

Hz

Equipements fournis

1 x ACD-45PQ

2 x cordons de mesure

2 x piles 1,5 V, CEI LR03

1 x sacoche de rangement

1 x manuel d'utilisation

Optional

Software

NOUVEAU

PC

ACD-45PQ

Pince de mesure numérique des puissances TRMS (AC)

Fonctions

• Mesure de courant, tension et résistance

• Test de continuité avec bipeur

• Mesure de la fréquence

• Mesure de la puissance apparente, réactive et active

• Mesure du facteur de puissance cos ϕ

• Mesure de crête

Présentation

• AutoVA - Sélection automatique de tension AC, tension DC ou courant AC

• Mesure dans des réseaux triphasés asymétriques

• Calcul des différentes puissances absorbées

• Sélection automatique des gammes de mesure

• Mémoire de mesure intégrée (maintien des données)

• Grand affichage clair avec fond lumineux

• Ouverture de la mâchoire 26 mm

• Coupure automatique de l'alimentation

Caractéristiques

• Mesures efficaces vraies (TRMS)

• Interface pour connexion logicielle

• Logiciel optionnel (USB-KIT2)

Accessoires:

Logiciel PC et câble USB n° de cde

USB-KIT2

Kit de sécurité TL245A

Fiche technique

Affichage LCD 3

3

/

4 chiffres, 4 000 points

Gammes de mesure

Courant AC 0,01...600 A

Tolérance ± (0,5 % dl + 4 points)

Gamme de fréquence 50 Hz...3 kHz

Tension AC 0,1...600 V

Tolérance ± (0,5 % dl + 5 points)

Gamme de fréquence 50 Hz...3 kHz

Tension DC 0,1...600 V

Tolérance ± (0,5 % dl + 5 points)

Puissance active 0...360,0 kW

Puissance apparente 0...360,0 kVA

Puissance réactive 0...360,0 kvar cos ϕ 0,10...0,99

Résistance 0,1

Ω...999,9 Ω

Tolérance ± (1 % dl + 6 points)

Continuité R < 300

Ω

Mesure de la fréquence 5,00 Hz...500,0 Hz

Indice de pollution 2

Catégorie de mesure CAT III / 600 V

Sécurité selon DIN VDE 0411/EN 61010/

CEI 61010

Ouverture de la mâchoire 26 mm

Alimentation 2 x piles 1,5 V, CEI LR03

Dimensions 227 x 78 x 32 mm

Poids env. 225 g

Informations pour commander

Référence Identifiant Oracle

ACD-45PQ

3730013

USB-KIT2

3804929

TL245A

3034444

CAT IV

600 V

Data

Hold

1000 V

AC/DC

Equipements fournis

1 x ACD-50NAV

2 x cordons de mesure

1 x pile 9 V, CEI 6F22

1 x sacoche de rangement

1 x manuel d'utilisation

1

Ω…99kΩ

Bargraph

NOUVEAU

L3

L2

L1

ACD-50NAV

Pince ampèremétrique AC 600 A

(AC) TRMS avec manette

Fonctions

• Mesure de courant, tension et résistance

• Test de continuité avec bipeur

• Mesure de la capacité et de la fréquence

• Mesure de la puissance active (W)

• Mesure du facteur de puissance cos

• Mesure des ondes harmoniques pour des valeurs de courant et de tension (jusqu'à la 25ème onde harmonique)

• Mesure du courant de démarrage

• Indicateur de rotation des phases

Présentation

• Sélection automatique des gammes de mesure

• Mémoire de mesure intégrée (maintien des données, MIN/MAX)

• Bargraphe supplémentaire

• Mesure de crête

• Filtre de fréquence passe-bas

• Grand affichage clair avec fond lumineux

• Ouverture de la mâchoire 37 mm

• Coupure automatique de l'alimentation

Caractéristiques

• Mesures efficaces vraies AC+DC (TRMS)

• Détection de tension sans contact

• Eclairage du point de mesure par LED blanche

Accessoires:

Test lead set TL245A

Fiche technique

Affichage LCD 3

3

/

4 chiffres, 4 000 points

Gammes de mesure

Courant AC 0,01...600 A

Tolérance ± (1,5 % dl + 5 points)

Gamme de fréquence 50 Hz...400 Hz

Tension AC 0,01...1 000 V

Tolérance ± (1 % dl + 5 points)

Gamme de fréquence 50 Hz...500 Hz

Tension DC 0,01...1 000 V

Tolérance ± (0,7 % dl + 2 points)

Puissance active 0...600,0 kW cos ϕ -1,00...0,00...+1,00

ème

Affichage ondes harmoniques jusqu'à la 25

Résistance 0,1

Ω...99,99 kΩ

Tolérance ± (1 % dl + 5 points)

Continuité R < 30

Ω

Mesure de la fréquence 20,00...9,999 kHz

Indice de pollution 2

Catégorie de mesure CAT IV 600V / CAT III 1 000V

Sécurité selon DIN VDE 0411/EN 61010/

CEI 61010

Ouverture de la mâchoire 37 mm

Alimentation 1 x pile 9 V, CEI 6F22

Dimensions env. 260 x 80 x 40 mm

Poids env. 480 g

Informations pour commander

Référence Identifiant Oracle

ACD-50NAV

3729945

TL245A

3034444

30

Pince de mesure numérique de qualité d'énergie (AC ou AC/DC)

CAT IV

600 V

Data

Hold

1000 A

AC

1000 V

AC/DC

Equipements fournis

1 x ACD-53NAV

2 x cordons de mesure

1 x pile 9 V, CEI 6F22

1 x sacoche de rangement

1 x manuel d'utilisation

1

Ω…99kΩ

Bargraph

NOUVEAU

ACD-53NAV

Pince ampèremétrique AC

1 000 A (AC) TRMS avec manette

L3

L2

L1

Fonctions

• Mesure de courant, tension et résistance

• Test de continuité avec bipeur

• Mesure de la capacité et de la fréquence

• Mesure de la puissance active (W)

• Mesure du facteur de puissance cos ϕ

• Mesure des ondes harmoniques pour des valeurs de courant et de tension (jusqu'à la 25ème onde harmonique)

• Mesure du courant de démarrage

• Indicateur de rotation des phases

Présentation

• Sélection automatique des gammes de mesure

• Mémoire de mesure intégrée (maintien des données, MIN/MAX)

• Bargraphe supplémentaire

• Mesure de crête

• Filtre de fréquence passe-bas

• Grand affichage clair avec fond lumineux

• Ouverture de la mâchoire 42 mm

• Coupure automatique de l'alimentation

Caractéristiques

• Mesures efficaces vraies AC+DC (TRMS)

• Détection de tension sans contact

• Eclairage du point de mesure par LED blanche

Accessoires:

Kit de sécurité TL245A

Fiche technique

Affichage LCD 3

3

/

4 chiffres, 4 000 points

Gammes de mesure

Courant AC 0,01...1 000 A

Tolérance ± (1,5 % dl + 5 points)

Gamme de fréquence 50 Hz...400 Hz

Tension AC 0,01...1 000 V

Tolérance ± (1 % dl + 5 points)

Gamme de fréquence 50 Hz...500 Hz

Tension DC 0,01...1 000 V

Tolérance ± (0,7 % dl + 2 points)

Puissance active 0...999,9 kW cos ϕ -1,00...0,00...+1,00

ème

Affichage ondes harmoniques jusqu'à la 25

Résistance 0,1...99,99 k

Ω

Tolérance ± (1 % dl + 5 points)

Continuité R < 30

Ω

Mesure de la fréquence 20,00...9,999 kHz

Indice de pollution 2

Catégorie de mesure CAT IV 600V / CAT III 1 000V

Sécurité selon DIN VDE 0411/EN 61010/

CEI 61010

Ouverture de la mâchoire 42 mm

Alimentation 1 x pile 9 V, CEI 6F22

Dimensions env. 260 x 80 x 40 mm

Poids env. 480 g

Informations pour commander

Référence Identifiant Oracle

ACD-53NAV

3729977

TL245A

3034444

CAT IV

600 V

Data

Hold

1000 A

AC/DC

1000 V

AC/DC

Equipements fournis

1 x ACDC-54NAV

2 x cordons de mesure

1 x sonde de température souple

1 x pile 9 V, CEI 6F22

1 x sacoche de rangement

1 x manuel d'utilisation

1

Ω…99kΩ

Bargraph

NOUVEAU

L3

L2

L1

ACDC-54NAV

Pince ampèremétrique AC/DC

1000 A (AC/DC) TRMS avec manette

Fonctions

• Mesure de courant, tension et résistance

• Test de continuité avec bipeur

• Mesure de la capacité et de la fréquence

• Mesure de la température

• Mesure de la puissance active (W)

• Mesure du facteur de puissance cos ϕ

• Mesure des ondes harmoniques pour des valeurs de courant et de tension (jusqu'à la 25ème onde harmonique)

• Mesure du courant de démarrage

• Indicateur de rotation des phases

Présentation

• Sélection automatique des gammes de mesure

• Mémoire de mesure intégrée (maintien des données, MIN/MAX)

• Bargraphe supplémentaire

• Mesure de crête

• Filtre de fréquence passe-bas

• Grand affichage clair avec fond lumineux

• Ouverture de la mâchoire 42 mm

• Coupure automatique de l'alimentation

Caractéristiques

• Mesures efficaces vraies AC+DC (TRMS)

• Détection de tension sans contact

• Eclairage du point de mesure par LED blanche

Accessoires:

Kit de sécurité TL245A

Fiche technique

Affichage LCD, 3

3

/

4 chiffres, 4000 points

Gammes de mesure

Courant AC 0.01…1000 A

Tolérance ± (1.5 % dl + 5 points)

Frequency range 50 Hz…400 Hz

Courant DC 0.01…1000 A

Tolérance ± (1.5 % dl +5 points)

Tension AC 0.01…1000 V

Tolérance ± (1 % dl + 5 points)

Gamme de fréquence 50 Hz…500 Hz

Tension DC 0.01…1000 V

Tolérance ± (0.7 % dl + 2 points)

Puissance active 0…999.9 kW cos ϕ -1.00…0.00…+1.00

Affichage ondes harmoniques jusqu'à la 25 ème

THD 0.1…100 %

Résistance 1

Ω…99.99 kΩ

Tolérance ± (1 % dl + 3 points)

Continuité R < 30

Ω

Mesure de la fréquence 20.00…9.999 kHz

Capacité 0.01…4000 µF

Mesure de la température -50 °C…1000 °C

Indice de pollution 2

Catégorie de mesure CAT IV/600V, CAT III/1000V

Sécurité selon DIN VDE 0411, EN 61010,

IEC 61010

Ouverture de la mâchoire 42 mm

Alimentation 1 x pile 9 V, IEC 6F22

Dimensions env. 260 x 80 x 40 mm

Poids env. 480 g

Informations pour commander

Référence Identifiant Oracle

ACDC-54NAV

3729989

TL245A

3034444

31

Pinces pour courants de fuite

CAT II

600 V

60 A

AC

Resolution

10 µA

AC

400 V

AC

Data

Hold

AC50A

Pince numérique pour courant de fuite (AC)

Fonctions

• Mesure des courants de fuite

• Mesure de tension et de résistance

• Test de continuité avec bipeur

Présentation

• Sélection de gamme manuelle

• Mémoire de mesure intégrée

(maintien des données)

• MIN/MAX- et Mesure relative

• Affichage de graphiques à barres

supplémentaire

• Ouverture de la mâchoire 30 mm

• Coupure automatique de l’alimentation

Caractéristiques

• Résolution minimale : 0,01 mA

• Champ d'applications : mesure des fuites ou défauts de courant, consommation électrique des appareils sans couper le circuit.

Fiche technique

Affichage LCD, 3

3

/

4

-chiffres, 3999 points

Gammes de mesure

Courant AC 0,01 mA...60 A

Tolérance ± (1,5 % mes. + 5 chiffres)

Tension AC 0,1...400 V

Tolérance ± (2 % mes. + 4 chiffres)

Gamme de fréquences pour courant/tension 40 Hz...1 kHz

Résistance d’entrée 10 M

Ω

Tolérance

Résistance 0,1...400

Ω

Tolérance ± (1 % mes. + 2 chiffres)

Continuité R<40

Ω

Degré de pollution 2

Catégorie de mesure CAT II/600 V

Certification de sécurité EN 61010/IEC 61010

Ouverture de la mâchoire ø 30 mm

Alimentation 2 x piles 1,5 V, IEC LR6

Dimensions 210 x 62 x 36 mm

Poids environ 200 g

0…400

Ω

Equipements fournis

1 x AC50A

2 x cordons de mesure

2 x piles 1,5 V, IEC LR6

1 x mallette de transport

1 x manuel d’utilisation

Accessoires:

Kit de sécurité TL245A

Informations pour commander

Référence Identifiant Oracle

AC50A

3033017

TL245A

3034444

LH41A

Pince de courant (AC/DC)

Fonctions

• Mesure de courant à partir de 1 mA, AC et DC

Présentation

• Sélection de gamme manuelle

• Ouverture de la mâchoire 19 mm

• Point zéro automatique (gamme de mesure DC)

• Mémoire de mesure intégrée (maintien des

données) 5s

• Coupure automatique de l’alimentation

Caractéristiques

• Résolution minimale : 1 mA

• Protection contre les interférences extérieures

Fiche technique

Affichage LCD, 4000 points

Gammes de mesure

Courant AC/DC 0,001…40 A

Précision ± (1,3 % mes. + 5 chiffres)

Gamme de fréquence 40...400 Hz

Degré de pollution 2

Catégorie de mesure CAT lll / 300 V

Certification de sécurité EN 61010/IEC 61010

Ouverture de la mâchoire ø 19 mm

Alimentation 1 x piles 9 V, IEC 6LR61

Dimensions 184 x 71 x 31 mm

Poids environ 235 g

CAT III

300 V

Resolution

0,001 A

AC/DC

Data

Hold

Equipements fournis

1 x LH41A

1 x pile 9 V, IEC 6LR61

1 x manuel d’utilisation

32

Informations pour commander

Référence Identifiant Oracle

LH41A

3030898

Transformateur de courant (AC)

A-300

Transformateur de courant (AC)

Fonctions

• Adaptateur de pince pour extension des gammes AC des multimètres jusqu'à 200 A

Présentation

• Tension de sortie : 1 mV/mA ; 100 mV/A ; 5 mV/A

• Ouverture de la mâchoire : 15 mm

• Cordons de mesure fixes

• Fonctionne sans pile

Technical Data

Gammes de mesure

Courant AC 1 A, 10 A, 200 A

Précision ±(3 %)

Gamme de fréquence 40 Hz…5 kHz

Tension de sortie 1 mV/mA; 100 mV/A; 5 mV/A

Catégorie de mesure CAT III/300 V

Certification de sécurité EN 61010/IEC 61010

Ouverture de la mâchoire ø 15 mm

Dimensions environ 116 x 46 x 23 mm

Poids environ 165 g

CAT III

300 V

200 A

AC

Output

Analog

Equipements fournis

1 x A-300

1 x manuel d’utilisation

CAT III

600 V

3000 A

AC

Output

Analog

Equipements fournis

1 x ACF-3000AK

1 x câble de connexion (2 m)

2 x piles 1,5 V, IEC LR06

1 x manuel d’utilisation

Informations pour commander

Référence Identifiant Oracle

A-300

2744335

ACF-3000AK

Transformateur de courant souple (AC)

Fonctions

• Transformateur de courant souple pour

extension des gammes AC des multimètres

jusqu'à 3000A

Présentation

• Peut être utilisé avec tous les multimètres

(gamme de mesure en mV)

• Connexion de 4 mm

• Mesures également possibles sur les systèmes compacts et petits, avec un espace limité, sans avoir à débrancher de câbles

• Unité électronique séparée pour des mesures précises

• Diamètre du transformateur : 178 mm

Caractéristiques

• Adapté pour la mesure des câbles et des barres d'alimentation difficiles d'accès, le transformateur souple pouvant être placé autour de l'objet

à mesurer.

• Mesure du courant jusqu'à 3000 A AC

Fiche technique

Gammes de mesure

Courant AC 30 A, 300 A, 3 000 A

Précision de base ± (1,0 % mes.)

Tension de sortie 100 mV, 10 mV, 1 mV/A

Gamme de fréquence AC 10 Hz à 20 kHz

Degré de pollution 2

Catégorie de mesure CAT III/600 V

Certification de sécurité EN 61010/IEC 61010

Diamètre du transformateur ø 210 mm (178 mm interne)

Alimentation 2 piles 1,5 V, IEC LR6

Poids environ 180 g

Informations pour commander

Référence Identifiant Oracle

ACF-3000AK

2732388

33

Pince de courant

CT235A

Pince de courant (AC/DC)

Fonctions

• Pince de courant pour extension des gammes AC et DC des multimètres jusqu'à 1000 A AC/DC

Présentation

• Peut être utilisé avec tous les multimètres;

également compatible avec les multimètres

TRMS et les enregistreurs analogiques

• Signal de sortie : 1 mV correspond à un courant de mesure de 1 A

• Ouverture de la mâchoire : 32 mm

• Cordons de mesure fixes

• Réglage du zéro

Fiche technique

Gammes de mesure

Courant AC/DC 200 A, 1 000 A

Précision de base ± (1 % + 0,5 A)

Tension de sortie 1 mV/A

Gamme de fréquence AC 50 Hz à 10 kHz

Degré de pollution 2

Catégorie de mesure CAT III/300 V

Certification de sécurité EN 61010/IEC 61010

Ouverture de la mâchoire ø 32 mm

Longueur de câble environ 1,5 m

Alimentation 1 pile 9 V, IEC 6F22

Dimensions env. 195 x 70 x 30 mm

Poids environ 300 g

CAT III

300 V

1000 A

AC/DC

Output

Analog

Equipements fournis

1 x CT235A

1 x pile 9 V, IEC 6F22

Informations pour commander

Référence Identifiant Oracle

CT235A

3026809

CT237B

Pince de courant (AC/DC)

Fonctions

• Pince de courant pour extension des gammes AC et DC des multimètres jusqu'à 200 A AC/DC

Présentation

• Peut être utilisé avec tous les multimètres;

également compatible avec les multimètres

TRMS et les enregistreurs analogiques

• Signal de sortie : 10 mV correspondent à un

courant de mesure de 1 A

• Ouverture de la mâchoire : 20 mm

• Cordons de mesure fixes

• Réglage du zéro

Fiche technique

Gammes de mesure

Courant AC/DC 20 A, 200 A

Précision de base ± (1,2 % + 0,03 A)

Tension de sortie 10 mV/A (gamme de mesure de 20 A) 1 mV/A

(gamme de mesure de 200 A)

Gamme de fréquence AC 50 Hz à 1 kHz

Degré de pollution 2

Catégorie de mesure CAT III/300 V

Certification de sécurité EN 61010/IEC 61010

Ouverture de la mâchoire ø 20 mm

Longueur de câble environ 1,5 m

Alimentation 1 pile 9 V, IEC 6F22

Dimensions environ 185 x 70 x 30 mm

Poids environ 280 g

CAT III

300 V

200 A

AC/DC

Output

Analog

Equipements fournis

1 x CT237B

1 x pile 9 V, IEC 6F22

34

Informations pour commander

Référence Identifiant Oracle

CT237B

3511514

Testeurs pour installation électriques

Equipements fournis

1 x TELARIS 0100-PLUS

1 x cordon de mesure avec fiche Schuko

3 x cordons de mesure avec fiche de sécurité

3 x pinces crocodile

3 x sondes de test

1 x étui

1 x mallette de transport

6 x piles 1,5 V, IEC LR6

1 x manuel d’utilisation

TELARIS ® 0100-PLUS

Fonctions

• Mesure de résistance de boucle jusqu'à 265 V

• Mesure de la résistance de ligne interne jusqu'à

440 V

• Calcul du courant de court-circuit

• Mesure des différentiels (tension de contact, temps de déclenchement, courant de

déclenchement — avec hausse de courant)

• Mesure de faible résistance

• Mesure d'isolement sous 100, 250, 500 V

• Mesure de tension et de fréquence

• Test de rotation de phases

Présentation

• Capacité mémoire de 500 mesures

• Interface IR/RS-232 pour transférer les valeurs enregistrées vers un PC ou une imprimante externe

• Logiciel d'enregistrement proposé en option

• Test de prise intégré par électrode de contact permettant d'identifier les prises mal branchées ou l'absence d'une terre de protection

• Affichage grand format clair qui facilite la

lecture des valeurs et unités mesurées

• Coupure automatique de l'alimentation

Caractéristiques

• Mesure de la résistance de boucle et du courant de court-circuit sans déclencher les différentiels

Fiche technique

Affichage LCD, 3

1

/

2

-chiffres, 1999 points

Gamme/résolution de mesure

Tension 1...440 V/1V AC/DC

Fréquence 10...99,9 Hz/0,1 Hz

Résistance de boucle 0,15…19,99./199,9/1999

Ω

0,01/0,1/1

Ω

Courant de court-circuit 0,10 A..1,7 kA/

0,01A..0,1 kA

Gamme de tensions d’entrée 195...264 V 50/60 Hz

Courant d’essai environ 4,6 A (à 230 V)

Résistance de

ligne interne 0,15…19,99./199,9/1999

Ω

0,01/0,1/1

Ω

Courant de court-circuit 0,10 A...2,7 kA

0,01A...0,1 kA

Gamme de tensions d’entrée 195...440 V 50/60 Hz

Courant d’essai environ 4,6 A (à 230 V)

Résistance de boucle

(sans déclencher les

différentiels) 0,01/0,1/1

Ω

Courant de court-circuit 0,50 A...0,5 kA

0,01A...0,1kA

Gamme de tensions d’entrée 195...264 V 50/60 Hz

Courant d’essai environ 5 mA (à 230 V)

Résistance d’isolement 0,05...19,99/199,9 M

Ω

0,01/ 0,1 M

Ω

Tension d’essai 100, 250, 500 V DC

Mesure de faible

résistance 0,05...19,99/199,9/1999

Ω

0,01/0,1/1

Ω

Courant d’essai > 200 mA DC

Courants de défaut nominaux

différentiels 10, 30, 100, 300, 500 mA

0,5 x 30 mA, 5 x 30 mA

Méthode sélective: 100, 300, 500 mA

Fonctions de mesure tension de contact, temps de

déclenchement, test du courant de déclenchement par augmentation du courant d'essai

Tension de contact 1...63 V

Résistance de terre 10…1999

Ω/19,99 kΩ /

1

Ω/0,01 kΩ

Temps de déclenchement 1...500 ms/1 ms

Courant de déclenchement 40...140% de I ΔN

(ipar incréments de 10 %

)

Test de rotation de phases

Gamme de tensions d’entrée 100...440 V 50/60 Hz

Général

Mémoire de mesure environ 500 mesures

Interface IR/RS-232

Certification EN61010/IEC61010/ de sécurité EN61557/IEC61557

Catégorie de mesure CAT III/440 V

Degré de pollution 2

Catégorie de protection IP 40

Alimentation 6 x 1,5 V, IEC LR6

Dimensions 235 x 105 x 70 mm

Poids environ 650 g

Informations pour commander

Référence Identifiant Oracle

TELARIS 0100-PLUS EUR

3087130

TELARIS 0100-PLUS UK

3087166

TELARIS 0100-PLUS CH

3087153

35

Testeurs d'installation

Equipements fournis

1 x TELARIS LOOP TEST

1 x cordon de mesure avec fiche Schuko

1 x cordon de mesure 3 pôles

3 x pinces crocodile

3 x sondes de test

1 x étui

1 x mallette de transport

1 x pile 9 V, 6 LR 61

1 x manuel d’utilisation

TELARIS ® LOOP-TEST

Fonctions

• Mesure de la résistance de boucle et du courant de court-circuit sans déclencher les différentiels

• Mesure de la résistance de ligne interne et du courant de court-circuit

• Analyse séparée des résistances de conducteur individuelles : résistance de la terre de protection, résistance de la phase et résistance du neutre

• Mesure de tension et de fréquence

Présentation

• Capacité mémoire de 250 mesures

• Interface IR/RS-232 pour transférer les valeurs enregistrées vers un PC

• Logiciel d'enregistrement disponible en option

• Test de prise intégré par électrode de contact permettant d'identifier rapidement les prises mal branchées ou l'absence d'une terre de protection

• Présélection de la tension de contact autorisée maximale

• Affichage grand format clair qui facilite la lecture des valeurs et unités relevées

• Coupure automatique de l'alimentation

Caractéristiques

• Procédure brevetée pour déterminer la résistance de boucle et le courant de court-circuit sans déclencher les différentiels

Fiche technique

Affichage LCD, 3

1

/

2 chiffres,; 1999 points

Gamme de mesure/résolution/tolérance

Résistance de boucle 0,05...1999

Ω/0,01...1 Ω/

±(8% mes. + 8 points)

Résistance de ligne interne 0,05...19,99

Ω/0,01/

±(6% mes. + 6 points)

Résistance du neutre 0,05...19,99

Ω/0,01/

±(6% mes. + 8 points)

Résistance de la 0,05...1999

Ω/0,01...1 Ω/ terre de protection ±(7% mes. + 8 points)

Résistance de la phase 0,05...19,99

Ω/0,01/

±(6% mes. + 8 points)

Courant de court-circuit 1 A...4,6 kA/1 A,10 A

Tension 0...300 V/1 V/

±(5% mes. + 5 points)

Fréquence secteur 10...200 Hz/0,1 Hz/

±(1% mes. + 2 points)

Tension de contact 25 V/50 V (commutable)

Mémoire de mesure environ 250 mesures

Interface IR/RS-232

Certification de sécurité EN 61010/IEC 61010;

EN 61557/IEC 61557

Catégorie de mesure CAT III/300 V

Degré de pollution 2

Catégorie de protection IP 50

Alimentation 1 x 9 V, IEC 6LR61

Dimensions 235 x 105 x 70 mm

Poids environ 500 g

Informations pour commander

Référence Identifiant Oracle

TELARIS LOOP-TEST EUR

3087175

TELARIS LOOP-TEST UK

3087194

Mesure de l'impédance de boucle : remarques importantes

Dans les zones très urbanisées, il est très difficile d'isoler les sondes des chutes de tension locales liées aux électrodes de terre et aux sondes de terre auxiliaires. A titre d'alternative, s'il existe une tension d'alimentation, une mesure de l'impédance de boucle peut être effectuée directement grâce à l'électrode de terre

à tester. Le résultat de la mesure est alors plus élevé car il inclut la résistance du conducteur extérieur. La résistance de terre réelle est ainsi inférieure à la valeur mesurée. En mesurant l'impédance de boucle, il est possible de calculer le courant de court-circuit qui circulerait en cas de défaut et déclencherait un équipement de protection contre les surtensions situé en amont (fusible). L'impédance de boucle doit être assez faible pour permettre la circulation d'un courant de court-circuit relativement élevé.

Seule cette configuration permet d'atteindre le délai de déclenchement maximum requis de l'équipement de protection contre les surtensions. Le délai de déconnection des fusibles est de

5 secondes, alors qu'un disjoncteur de puissance classique doit se déclencher en

0,4 seconde. La boucle comprend la résistance de la source de courant, la résistance du conducteur extérieur jusqu'à la source de courant et la résistance du conducteur de retour jusqu'à la source de courant. La mesure est effectuée en faisant circuler brièvement un courant constant dans le circuit et en mesurant la tension avant et pendant la circulation du courant, à l'aide d'une résistance de mesure intégrée à l'appareil. Avec le courant de mesure, une chute de tension survient dans la boucle de courant, entraînant une brève chute de tension dans la résistance de mesure. La différence de tension permet alors de calculer l'impédance de boucle et le courant de court-circuit. Pour vérifier l'impédance de boucle, seuls les multimètres conformes aux normes DIN VDE 0413,

EN 61557 et IEC 61557 peuvent être utilisés.

Détermination de la résistance de terre au moyen d'une mesure de résistance de boucle

Résistance de terre au moyen d'une mesure de résistance de boucle

Résistance de boucle dans un système TN-S

Prise de terre du système

Mesure de résistance de boucle

36

Testeurs pour installation électriques

Equipements fournis

1 x TELARIS RCD-TEST

1 x cordon de mesure avec fiche Schuko

1 x ordon de mesure 3 pôles

3 x pinces crocodile

3 x sondes de test

1 x couvercle de protection

1 x mallette de transport

6 x 1.5 V piles, IEC LR6

1 x manuel de l'utilisation

TELARIS ® RCD-TEST

Fonctions

• Contrôle du différentiel et du différentiel sélectif

Présentation

• Large gamme d'applications, par exemple pour les électriciens, les particuliers, les entreprises de construction industrielle ou résidentielle, les gardiens, les contremaîtres, les charpentiers ou les cuisinistes.

• Test de prise intégré par électrode de contact permettant d'identifier rapidement les prises mal branchées ou l'absence de conducteur de terre de protection

• Présélection de la tension de contact maximale autorisée

• Grand écran très lisible avec indication des

résultats des tests via affichage de « FI-OK! » ou de l'échec du test

• Arrêt automatique

Caractéristiques

• Contrôle rapide et simple du différentiel, idéal pour un personnel dûment formé

Fiche technique

Affichage LCD

Courants de défaut nominaux différentiels 10, 30, 100, 300, 500 mA, 1 A, méthode sélective :

100, 300, 500 mA

Tolérance +0 % / -10 %

Temps de déclenchement < 300 ms

Tension de contact 25 V/50 V (commutable)

Tension de secteur 230 V +10 % / -15 %

Certification de sécurité IEC 61010/ EN 61557/IEC 61557

Catégorie de mesure CAT III/300 V

Degré de pollution 2

Catégorie de protection IP 50

Alimentation 1 pile 9 V, IEC 6LR61

Dimensions 235 x 105 x 70 mm

Poids environ 700 g

Informations pour commander

Référence Identifiant Oracle

TELARIS RCD-TEST EUR

3087203

TELARIS RCD-TEST UK

3087215

DGC-1000 A

Pince multimètre pour mesurer la boucle de terre

Fonctions

• Gamme de mesure de boucle de terre :

0,025–1 500

Ω

• Gamme de mesure des courants de fuite :

0,2–1 000 mA

• Gamme de mesure du courant : 0,2–30 A

Présentation

• Mémoire de mesure de 116 mesures

• Intervalle d’enregistrement 1...255 s

• Définition de limites avec fonction d’alarme

• Fonction de maintien des données

• Ouverture de la mâchoire 23 mm

• Boucle d’étalonnage comprise

Caractéristiques

• Mesure de la terre sans piquets

• Mesure de courant TRMS

Fiche technique

Affichage LCD, 4-chiffres, 9999 points

Résolution d’affichage

Résistance de terre 0,025 ...1500

Ω

Courant de fuite 0,2…1,000/10,00/100,0/1000mA

0,001/0,01/0,1/1 mA

Courant 0,2 A...4,000 A/30 A

0,001/0,01 A

Mémoire de mesure de 116 mesures

Intervalle d’enregistrement 1 ... 255 s

Général

Facteur de crête < 3

Degré de pollution 2

Catégorie de mesure CAT III/300 V, CAT II/600 V

Certification de sécurité IEC 61010

Ouverture de la mâchoire ø 23 mm

Alimentation 1 x 9 V, IEC 6LR61

Dimensions 257 x 100 x 47

Poids environ 640 g

Equipements fournis

1 x DGC-1000A

1 x pile 9 V, IEC 6LR61

1 x manuel d’utilisation

1 x boucle d' étalonnage

1 x mallette de transport

Informations pour commander

Référence Identifiant Oracle

DGC-1000 A

2731217

37

Testeurs pour installation électriques

Equipements fournis

1 x TELARIS EARTH-TEST

2 x cordons de mesure

2 x pinces crocodile

1 x étui

1 x mallette de transport

6 x piles 1,5 V, IEC LR6

1 x manuel d’utilisation

TELARIS ®

Earth tester

EARTH-TEST

Fonctions

• Mesure de la résistance de terre

• Mesure d’une résistance de terre spécifique

Présentation

• Le principe d'intégration de la mesure du

courant constant permet une utilisation dans les sols sablonneux ou caillouteux

• Contrôle et affichage des résistances de terre et de sonde auxiliaires

• Affichage du courant d'essai actif

• Sélection automatique et manuelle de la

fréquence de mesure pour réduire les

interférences

• Présélection de la tension d'essai

• Affichage grand format clair qui facilite la

lecture des valeurs et unités mesurées

• Coupure automatique de l'alimentation

Caractéristiques

• Mesure de terre à 2, 3 et 4 pôles

• Mesure de terre spécifique selon la méthode

Wenner

Fiche technique

Affichage LCD, 3 chiffres,; 1999 points

Principe de mesure courant et tension

Gamme/résolution de mesure

Résistance de terre 0,05...19,99

Ω/0,01 Ω

20...199,9

Ω/0,1 Ω

200...1999

Ω/1 Ω

Tolérance ±(4% mes. + 2 points/0,1

Ω)

Résistance de la sonde 0,1...50 k

Ω/0,1 kΩ

Tolérance ±(10% mes. + 3 points)

Affichage du courant de mesure 0,1...13 mA/0,1 mA

Tolérance ±(10% mes. + 3 points)

Max. courant de mesure environ 12 mA

Tension mesurée max. 25 V/50 V AC commutable

Fréquence 127 Hz/140 Hz commutable

Certification de sécurité EN 61010/IEC 61010/

EN 61557/IEC 61557

Catégorie de mesure CAT III/300 V

Degré de pollution 2

Catégorie de protection IP 50

Alimentation 6 x 1,5 V, IEC LR6

Dimensions 235 x 105 x 70 mm

Poids environ 640 g

Accessoires:

Kit pour mesure de terre AMPRB-ET4

Informations pour commander

Référence Identifiant Oracle

TELARIS EARTH-TEST

2147319

AMPRB-ET4

3352363

AMB-45

Testeur d'isolement numérique jusqu'à 1 000 V

Fonctions

• Mesure d’isolement

• Mesure de tension

• Mesure de la résistance

• Test de continuité avec bipeur

Présentation

• Mémoire de mesure de 4000 mesures

• Interface RS-232 pour transférer les valeurs enregistrées vers un PC

• La fonction verrouillage permet un fonctionnement continu

• Affichage de graphiques à barres supplémentaire

• Étui de protection intégré

• Coupure automatique de l’alimentation

Caractéristiques

• Temps d’essai réglable

Fiche technique

Affichage LCD, 3

3

/

4 chiffres; 4500 points

Résolution d’affichage

Résistance d’isolement 0...4,000/40,00/400,0/4000 M

Ω,

0,01/0,01/0,1/1 M

Ω

Tension d’essai 250, 500, 1000 V

Courant d’essai >1mA

Mesure de tension 0...600 V AC/DC /1 V

Mesure de la résistance 0...400,0/4000

Ω/0,1/1 Ω

(Ton à <40

Ω)

Courant d’essai 200 mA DC

Mémoire de mesure pour 4000 mesures

Certification de sécurité EN 61010/IEC 61010,

EN 61557-2/IEC 61557-2

Catégorie de mesure CAT III/600 V

Degré de pollution 2

Alimentation 8 x 1,5 V, IEC LR6

Dimensions 225 x 110 x 54 mm

Poids environ 830 g (incl. Batt.)

Equipements fournis

1 x AMB-45

2 x cordons de mesure

2 x pinces crocodile

2 x sondes de test

8 x piles 1,5 V, IEC LR6

1 x manuel d’utilisation

1 x mallette de transport

1 x CD du logiciel AMB-45

1 x câble d’interface RS-232

38

Informations pour commander

Référence Identifiant Oracle

AMB-45

2731024

Testeurs pour installation électriques

Equipements fournis

1 x TELARIS ISO-PRO

2 x cordons de mesure

2 x pinces crocodile

1 x sonde de test (PSA 4), amovible

2 x sondes de test

1 x étui

1 x mallette de transport

6 x piles 1,5 V IEC LR6

1 x manuel d’utilisation

TELARIS ® ISO-PRO

Insulation tester

Fonctions

• Mesure d’isolement

• Mesure de faible résistance

• Mesure de tension

Présentation

• Mémoire de mesure d'environ 500 mesures

• Interface IR/RS-232 pour transférer les valeurs enregistrées vers un PC

• Logiciel d'enregistrement disponible en option

• Seuils préprogrammables pour les mesures de résistance d'isolement

• Compensation des cordons de mesure pour une mise à zéro exacte

• Graphique à barres supplémentaire pour les mesures d'isolement

• Affichage grand format clair qui facilite la lecture des valeurs et unités mesurées

• Affichage rétro-éclairé

• Coupure automatique de l'alimentation

Caractéristiques

• Un temporisateur de mesure réglable permet de mesurer sur des périodes plus longues

• Test de la tension réponse des protections contre les surtensions (varistors)

• Convient également aux mesures d'isolement effectuées au sol et sur les murs selon DIN VDE

0100, partie 600

Fiche technique

Affichage LCD, 3

1

/

2

-chiffres, 1999 points avec bargraphe

Gamme/résolution de mesure

Résistance d’isolement 0,005...1,999 M

Ω/1 kΩ

2...19,99 M

Ω/10 kΩ,

20...199,9 M

Ω/

100 k

Ω, 200...1999 MΩ/1 MΩ

Tension d’essai 100/250/500/1000 V DC

Tension 0...600 V/AC/DC/1V

Temporisateur de mesure 0, 10, 30, 180 s (paramètrable)

Niveau de protection 10...1000 V DC de tension 6...625 V AC

Mesure de faible résistance 0,03...19,99

Ω/0,01 Ω

Courant d’essai > 200 mA

Mémoire de mesure environ 500 mesures

Interface IR/RS-232

Certification de sécurité EN 61010/IEC 61010,

EN 61557-4/IEC 61557-4

Catégorie de mesure CAT III/600 V

Degré de pollution 2

Catégorie de protection IP 50

Alimentation 6 x 1,5 V, IEC LR6

Dimensions 235 x 105 x 70 mm

Poids environ 660 g

Informations pour commander

Référence Identifiant Oracle

TELARIS ISO-PRO

3087232

DAA-16, DAA-32

DAA-16, DAA-32

Adaptateur triphasé 16 A ou 32 A

• Connecteur triphasé CEE 16 A ou 32 A

• Connexions via cinq prises 4 mm séparées pour L1, L2, L3, N et PE

• Pour la connexion rapide des équipements de test à des prises triphasées lors de tests effectués conformément à la norme.

DAK-16, DAK-32

Adaptateur triphasé 16 A ou 32 A

• Couplage triphasé CEE 16 A

• Connexions via cinq prises 4 mm séparées pour L1, L2, L3, N et PE

• Pour la connexion rapide aux courants triphasés domestiques lors de tests effectués conformément aux normes

Informations pour commander

Référence Identifiant Oracle

DAA-16

2743806

DAA-32

2743850

DAK-16

2743814

DAK-32

2743823

DAK-16, DAK-32

39

Testeur de machine

Equipements fournis

1 x MT 204-S

1 x cordon secteur

2 x cordons de mesure de sécurité, 2 m chacun

2 x cordons d’extension de mesure, 10 m chacun

2 x pinces crocodile

1 x câble d'interface

1 x manuel d’utilisation

MT 204-S

Testeur d'équipements

conforme à la norme

EN 60204-1

Fonctions

• Mesure de la résistance de terre de protection

• Mesure d'impédance boucle/réseau

• Mesure de résistance d'isolement

• Mesure de tension résiduelle

• Essai diélectrique

Présentation

• Capacité de mémoire d'environ 2 000 mesures

• Interface intégrée (USB 2.0) pour transférer les mesures vers un PC

• Interface séparée (USB 2.0) pour brancher un lecteur de codes-barres

• Ecran LCD graphique pour afficher les valeurs mesurées, les valeurs limites et les paramètres

• Schémas de câblage et valeurs limites figurant sur le couvercle de l'appareil

• Mallette de transport compacte

• Deux prises utilisables pour toutes les tâches de mesure

• Compensation des cordons de mesure

• Essai diélectrique avec valeur réglable du courant de coupure

• Indication visuelle et sonore des valeurs limites

Caractéristiques

• Courant de mesure 10 A pour la résistance de la terre de protection

• Courant de mesure 0,2 A pour la résistance de la terre de protection

• Mesure d'impédance boucle/réseau jusqu'à 440 V

• Affichage du courant de court-circuit (PSC)

• Mesure d'isolement sous une tension d'essai de

250 V ou 500 V

• Mesure de tension résiduelle ; affichage de la tension/du temps de décharge

• Essai diélectrique intégré (peut être désactivé au moyen d'un interrupteur à clé)

Fiche technique

Affichage : LCD graphique, 128 x 64 pixels

Résolution d'affichage

Résistance de la terre de protection (10 A) 0,00–20,00

Ω/0,01 Ω

Max. Courant/ tension d'essai > 10 A / > 4 V AC

Résistance de la terre de protection (0,2 A 0,00–4,00

Ω/0,01 Ω

Courant/tension d'essai > 0,2 A / > 4 V AC

Impédance boucle/réseau 0,00–20,00

Ω/0,01 Ω

Courant d'essai 20 A (10 ms) à 230 V

Gamme de tension 190–440 V

Courant de court-circuit 11,5 A à 23 kA

Résistance d'isolement 0,00–100,0 M

Ω,

0,01 M

Ω, 0,1 MΩ

Tension/courant d'essai 250 V, 500 V/ >1 mA DC

Gamme de mesure de tension résiduelle 0,0–400 V AC/DC

Temps de mesure 1 s, 5 s

Gamme de mesure du temps 0–300 s

Tension/courant d'essai diélectrique 1000 V/50 mA AC

Courant de déclenchement 5, 10, 25, 50 mA (réglable)

Mémoire de mesure jusqu'à 2000 mesures

Interfaces (USB 2.0) PC et lecteur de codes-barres

Indication des valeurs limites visuelle et sonore

Certification de sécurité IEC/EN 61010-1

EN 61557-2, 3, 4

Catégorie de mesure CAT IV/300 V, CAT III/600V

Degré de pollution 2

Schutzklasse I

Catégorie de protection IP 40

Alimentation 230 V +10%/-15% 50 Hz

max. 100 VA

Dimensions 340 x 310 x 170 mm

Poids environ 7 kg

Accessoires:

Keyboard, USB (German Version) KBGE-MT204S

Keyboard, USB (UK version) KBUK-MT204S

Barcode Scanner, USB BC-MT204S

Informations pour commander

Référence Identifiant Oracle

MT 204-S

3454632

KBGE-MT204S

3504388

KBUK-MT204S

3504395

BC-MT204S

3504407

40

Logiciel

Produits pris en charge

• TELARIS 0100-PLUS

• TELARIS RCD-TEST

• TELARIS LOOP-TEST

• TELARIS ISO-PRO

es control 0100 professionnel logiciel permettant un

enregistrement conforme aux normes EN 60364-6, EN 50110

Fonctions

• Logiciel évolutif et convivial pour l'enregistrement des données de mesure conformément aux normes EN 60364-6, EN 50110

Informations sur le logiciel

• Hiérarchie claire et simple

• Structure de base de données facile à gérer

(client, système, test, distributeur et circuit

électrique) toujours visible

• Transfert des valeurs mesurées du testeur vers le

PC

• Création automatique des nouveaux équipements soumis à des tests qui ne se trouvent pas déjà dans la base de données. Les tests peuvent par conséquent être imprimés de façon facile et rapide.

• Impression d'un journal de tests conformément

à la norme ZVEH

• Les listes peuvent être exportées au format texte et Excel.

• Compatible avec Windows

®

Vista et Windows

®

7

Principales caractéristiques du logiciel

• Gestion des droits d'accès/des utilisateurs pour quatre groupes d'utilisateurs distincts

• Comparaison et mise à jour des différentes bases de données es control (réplication)

• Evaluation des résultats de tests conformément

à la norme DIN VDE 0100 pour une évaluation rapide de l'ensemble des tests

Version de démonstration gratuite et mises à jour des versions précédentes disponibles

Configuration recommandée

Système d'exploitation Windows XP; Vista; 7

Processeur Pentium IV or similar

Mémoire RAM 512 MB or higher

Ecran moniteur VGA ou moniteur avec une résolution supérieure ; Super

VGA recommandé (800 x 600 ou supérieur)

Espace libre 400 Mo

Lecteur CD-ROM

Interface RS232 ; 9 pôles

Equipements fournis

1 x CD-ROM contenant l'applicaiton es control

0100 professionnel

1 x manuel d’utilisation

Accessoires:

Adaptateur RS-USB / USB-RS-232

Informations pour commander

Référence Identifiant Oracle

ES CONTROL 0100

2390062

ES CONTROL COMPLETE

2390735

1217

2389965

41

Windows

®

XP, Vista, 7 are registered Trademarks by Microsoft Corporation

Logiciel

0100

0751

professional

0113

0701/

0702

Produits pris en charge

• MT 204-S

es control 0113

professional

Logiciel permettant un

enregistrement conformément aux normes DIN VDE 0701-0702,

EN 62353 et EN 60204-1

Fonctions

• Logiciel évolutif et convivial de gestion et d'enregistrement des tests effectués sur les équipements portables conformément aux normes

DIN VDE 0701-0702, les équipements électriques médicaux conformément à la norme EW 62353 et les machines conformément aux normes

EN 60204

Informations sur le logiciel

• Hiérarchie claire et simple

• Structure de base de données facile à gérer

(client, site, service, dispositif testé, test)

toujours visible

• Transfert des valeurs mesurées du testeur vers le

PC

• Création automatique des nouveaux équipements soumis à des tests qui ne se trouvent pas déjà dans la base de données. Les tests peuvent par conséquent être imprimés de façon facile et rapide.

• Les résultats d'une série de tests peuvent être imprimés sous forme de liste ou de journaux individuels pour chaque dispositif testé

• Les listes peuvent être exportées au format texte et Excel.

• Compatible avec Windows ® Vista et Windows ® 7

Principales caractéristiques du logiciel

• Gestion des droits d'accès/des utilisateurs pour quatre groupes d'utilisateurs distincts

• Comparaison et mise à jour des différentes bases de données es control (réplication)

• Interface compatible avec les programmes d'impression de codes à barres externes (Brother

®

P-Touch), permettant d'imprimer le numéro du dispositif testé ainsi que le code du test sous la forme d'un code à barres

Version de démonstration gratuite et mises à jour des versions précédentes disponibles

Configuration recommandée

Système d'exploitation Windows XP; Vista; 7

Processeur Pentium IV or similar

Mémoire RAM 512 MB or higher

Ecran moniteur VGA ou moniteur avec une résolution supérieure ; Super

VGA recommandé (800 x 600 ou supérieur)

Espace libre 400 Mo

Lecteur CD-ROM

Interface RS232 ; 9 pôles

Equipements fournis

1 x CD-ROM contenant l'application es control

0701/0702/0751/0113 professionnel

1 x manuel d’utilisation

Accessoires:

Adaptateur RS-USB / USB-RS-232

Informations pour commander

Référence Identifiant Oracle

ES CONTROL 0113

2390081

ES CONTROL COMPLETE

2390735

1217

2389965

42

Windows

®

XP, Vista, 7 are registered Trademarks by Microsoft Corporation

Logiciel

Produits pris en charge

• TELARIS 0100-PLUS

• TELARIS RCD-TEST

• TELARIS LOOP TEST

• TELARIS ISO-PRO

• MT 204-S

Equipements fournis

1 x es control professionnel sur CD-ROM

1 x manuel d’utilisation

es control pro fessional

Logiciel permettant un

enregistrement conformément aux normes EN 60364-6,

EN 50110, DIN VDE 0701-0702,

EN 62353 et EN 60204-1

Fonctions

• Logiciel évolutif et convivial de gestion et d'enregistrement des tests effectués sur les systèmes

électriques conformément aux normes, les équipements portables conformément aux normes, les équipements électriques médicaux conformément à la norme EW 62353 et les machines conformément aux normes EN 60204

Informations sur le logiciel

• Hiérarchie claire et simple

• Structure de base de données facile à gérer

(client, site, dispositif testé, test ou, dans le cas des circuits électriques, client, système, test, distributeur et circuit électrique) toujours visible

• Création automatique des nouveaux équipements soumis à des tests qui ne se trouvent pas déjà dans la base de données. Les tests peuvent par conséquent être imprimés de façon facile et rapide.

• Les résultats d'une série de tests peuvent être imprimés sous forme de liste ou de journaux individuels pour chaque dispositif testé

• Les listes peuvent être exportées au format texte et Excel.

• Compatible avec Windows ® Vista et Windows ® 7

Principales caractéristiques du logiciel

• Constitué d'un es control 0100 professionnel et un es control 0113 professionnel

• Gestion des droits d'accès/des utilisateurs pour quatre groupes d'utilisateurs distincts

• Comparaison et mise à jour des différentes bases de données es control (réplication)

• Interface compatible avec les programmes d'impression de codes à barres externes, permettant d'imprimer le numéro du dispositif testé ainsi que le code du test sous la forme d'un code à barres

• Evaluation des résultats de tests conformément

à la norme EN 60364-6 pour une évaluation

rapide de l'ensemble des tests

Configuration recommandée

Système d'exploitation Windows XP; Vista; 7

Processeur Pentium IV or similar

Mémoire RAM 512 MB or higher

Ecran moniteur VGA ou moniteur avec une résolution supérieure ; Super

VGA recommandé (800 x 600 ou supérieur)

Espace libre 400 Mo

Lecteur CD-ROM

Interface RS232 ; 9 pôles

Accessoires:

Adaptateur RS-USB / USB-RS-232

Informations pour commander

Référence Identifiant Oracle

ES CONTROL COMPLETE

2390735

1217

2839965

43

Windows

®

XP, Vista, 7 are registered Trademarks by Microsoft Corporation

Logiciel

38SW-A

Logiciel pour 38XR-A Multimètre

• Logiciel Windows de transfert et d'affichage des données vers/sur un PC

• Fonction d'exportation étendue pour le traitement des données de mesure, sous MS Excel, par exemple.

• Câble de données RS-232 inclus

Identifiant Oracle

2727813

TM-SWA

Logiciel pour TMA10A et TMD90A

• Logiciel Windows protocolée des données vers/sur un PC

• Câble de données RS-232 inclus

Identifiant Oracle

3027085

USB-KIT2

Logiciels pour pinces ampèremétriques

• Logiciels Windows pour le transfert et la représentation des valeurs mesurées sur le PC

• Y compr. câble de données

• Convient pour ACD-45PQ et ACD-16 TRMS-PRO

Identifiant Oracle

3804929

RS-232 to

USB Converter Cable

Identifiant Oracle

2389565

Adaptateur d'interface pour TELARIS

• Pour la connexion à un PC via RS-232

Identifiant Oracle

2145770

44

Excel

® is a registered Trademark by Microsoft Corporation

AMPRB-ET4

Kit pour mesure de terre

• Compatible TELARIS EARTH

Equipements fournis

1 x Sacoche de transport

4 x Piquets de terre (235 x 10 mm)

1 x Cordon rouge (25m)

1 x Cordon bleu (25 m)

1 x Cordon vert (5 m)

1 x cordon noir (5 m)

4 x pinces crocodiles

Identifiant Oracle

3352363

Environnement

IR608A

Thermomètre infrarouge

Fonctions

• Mesure de la température sans contact

Présentation

• Commutation des mesures entre degrés Celsius et Fahrenheit

• Mémoire de mesure intégrée

(maintien des données)

• Affichage lumineux

• Rapport de résolution optique : 8:1

• Coupure automatique de l'alimentation

Caractéristiques

• Visée laser

• Modèle de type « pistolet » pratique et compact

Fiche technique

Affichage LCD, 4 chiffres,

Gammes de mesure -18...+400° C

Résolution 0,2° C

Précision ±2% ou ±2° C

Emissivité 0,95 (comutable)

Temps de réponse 500 ms

Alimentation 1 x 9 V, IEC 6LR61

Dimensions 152 x 101 x 38 mm

Poids environ 227 g

Data

Hold

Equipements fournis

1 x IR608A

1 x pile 9 V, IEC 6LR61

1 x manuel d’utilisation

Informations pour commander

Référence Identifiant Oracle

IR608 A

3015690

NTC

Type

Data

Hold

Equipements fournis

1 x TH-1

1 x pile 3V, IEC 2032

1 x manuel d’utilisation

TH-1

Thermo-hygromètre numérique TH-1

Fonctions

• Mesure de l'humidité

• Mesure de température

Présentation

• Sonde intégrée à l'appareil

• Commutation des mesures entre degrés Celsius et Fahrenheit

• Mémoire de mesure intégrée

(maintien des données)

• Maintien des données MIN et MAX

• Coupure automatique de l'alimentation

Caractéristiques

• Modèle compact et pratique

Fiche technique

Affichage double LCD

Mesure de l'humidité

Gamme de mesure 0 à 100 % d'humidité relative

Résolution 0,1 %

Précision ± 3 % d'humidité relative

Mesure de température

Gamme de mesure -20 à +50 °C

Résolution 0,1 °C

Précision ± 0,6 °C

Alimentation 1 x 3V, IEC 2032

Dimensions 175 x 42 x 16 mm

Poids environ 120 g

Informations pour commander

Référence Identifiant Oracle

TH-1

3311871

45

Environnement

NTC

Type

Data

Hold

Equipements fournis

1 x TPP1-C1 ou TPP2-C1

1 x pile 3 V, IEC 2032

1 x manuel d’utilisation

TPP1-C1

Thermomètre de poche à sonde d'immersion

Fonctions

• Mesure de la température par capteur NTC intégré

Présentation

• Sonde d'immersion

• Mémoire de mesure (maintien des données)

• Construction compacte

• avec étui de protection (TPP1-C1 seulement)

TPP2-C1

Thermomètre de poche à sonde de surface

• Sonde de surface

• Mémoire de mesure (maintien des données)

• Construction compacte

Fiche technique

Affichage LCD 3½ chiffres

Gamme de mesure -50 à +250 °C

Gamme Résolution Précision

-50 à -20 °C 1 °C

-19,9 à +49,9 °C 0,1 °C

± 3 °C

± 2 °C

+50,0 à 199,9 °C 0,1 °C

+200 à 250 °C 1 °C

± (3 % mes. + 1 °C)

± (3 % mes. + 1 °C)

Changement de température/temps de réponse > 5 K/s

Alimentation 1 pile 3 V, IEC 2032

Dimensions (avec étui de protection) env. 40 x 30 x 160 mm

Poids environ 16 g

Informations pour commander

Référence Identifiant Oracle

TPP1-C1 TPP1-C1

2826634

TPP2-C1 TPP2-C1

2826652

TR100-A

Enregistreur de température avec afficheur numérique

Fonctions

• Mesure de température

• Enregistreur de données

Présentation

• Montage mural

• La température de l'air peut être affichée en degrés Celsius ou Fahrenheit

• Voyants permettant de surveiller visuellement l'état IAQ

• Instrument servant à surveiller la qualité de l'air intérieur

• Sélection mémoire : 1 000, 2 000, 4 000, 8 000,

12 000,16 000

• Arrêt automatique

Caractéristiques

• Interface USB

• Indice IP65

Fiche technique

Affichage LCD, 3

Gamme de

3

/

4 chiffres, 1999 points températures -40 à 85 °C

Précision :

Température ± 0,6 °C (-20 à 50 °C),

± 1,2 °C tous autres

Points d'échantillonnage 1K / 2K / 4K / 8K / 12k / 16K

Résolution

Température 0,1 °C

Voyant rouge Alarme de valeurs trop élevés ou insuffisantes ; Jaune : enregistrement

Catégorie de protection IP65

Alimentation 1 x 3 V, IEC 2032

Dimensions 75 x 55 x 23 mm

Poids environ 200 g

PC

Data

Logger

Equipements fournis

1 x TR100-A

1 x manuel

1 x 3 V, IEC 2032

1 x câble USB

1 x CD Download Suite

46

Accessoires:

Sonde de mesure de température

TPK-60

Informations pour commander

Référence Identifiant Oracle

TR100-A

3477293

TPK-60

3503184

Environnement

PC

Data

Logger

Equipements fournis

1 x TR200-A

1 x manuel

1 x 3 V, IEC 2032

1 x câble USB

1 x CD Download Suite

PC

Data

Logger

Equipements fournis

1 x TR300

1 x manuel

4 x 1,5 V, IEC LR6

1 x câble USB

1 x CD Download Suite

TR200-A

Enregistreur de température avec affichage numérique

Fonctions

• Mesure de température

• Mesure de l'humidité relative

• Enregistreur de données

Présentation

• Montage mural

• La température de l'air peut être affichée en degrés Celsius ou Fahrenheit

• Voyants permettant de surveiller visuellement l'état IAQ

• Instrument servant à surveiller la qualité de l'air intérieur

• Sélection mémoire : 1 000, 2 000, 4 000, 8 000,

12 000,16 000

• Arrêt automatique

Caractéristiques

• Interface USB

• Indice IP54

Fiche technique

Affichage LCD, 3

3

/

4 chiffres 1999 points max.

Points d'échantillonnage 1K / 2K / 4K / 8K / 12k / 16K

Résolution

Température 0,1 °C

Résolution HR 0,1 %

Voyant Rouge Alarme haute, basse ; Jaune : enregistrement

Gammes de mesure Sonde de température interne -40 à 85 °C

Sonde externe -40 à 100 °C

Humidité relative 0,0 à 99,9 %

Température de précision ± 0,6 °C (-20 à 50 °C) ;

± 1,2 °C pour tous autres

Humidité relative ± 3 % à 25 °C ;

5 % pour tous autres

Photodiode silicium et filtre capteur

Alimentation 1 x 3 V, IEC 2032

Dimensions 75 x 55 x 23 mm

Poids environ 200 g

Accessoires:

Sonde de mesure de température

TPK-60

Informations pour commander

Référence Identifiant Oracle

TR200-A

3477302

TPK-60

3503184

TR300

Enregistreur de température avec afficheur numérique

Fonctions

• Mesure de température

• Mesure de l'humidité relative

• Enregistreur de données

Présentation

• Instrument servant à contrôler la qualité de l'air intérieur

• Montage mural, sur pied ou sur trépied

• Affiche la température, l'humidité relative plus un horodatage en temps réel

• Sélection possible de la température de l'air ou du point de rosée (DR) en degrés Celsius ou

Fahrenheit

• Des voyants lumineux et des avertissements sonores permettent de surveiller l'état IAQ

• Modèle petit format

• Sélection mémoire : 1 000, 2 000, 4 000, 6 000,

8 000, 12 000,16 000

Caractéristiques

• Interface USB

• Affichage numérique très grand format

Fiche technique

Gamme d'humidité relative 0 à 100 %

Température -20 à 70 °C

Humidité relative de précision ± 3 % @ 10~90 % ;

± 5 % pour tous autres

Température ± 0,6 °C à 0–50 °C ;

± 1,2 °C pour tous autres

Température de résolution 0,1 °C

Humidité 0,1 %

Alimentation 4 x 1,5 V, IEC LR6

Dimensions 175 x 42 x 16 mm

Poids environ 200 g

Informations pour commander

Référence Identifiant Oracle

TR300

3311844

47

Environnement

Type

Data

Hold

Type Type

Data

Hold

NOUVEAU

TMD-50

TMD-50

Thermomètre numérique de type K avec deux entrées

Fonctions

• Mesure de la température avec deux entrées de sonde

• Mesure de la différence de température

Présentation

• Deux entrées de sonde de température de type K

• Commutation des mesures entre °C et °F

• Mémoire de mesure intégrée (maintien des données)

• Mesure des valeurs MIN/MAX et relatives

• Mesure de la température moyenne

• Affichage lumineux

• Coupure automatique de l'alimentation

Caractéristiques

• Tolérance minimale 0,1 %

• T1-T2 (différence de température)

• Résiste aux chocs et coups grâce à la coque de protection comprise de série

NOUVEAU

TMD-53

Thermomètre numérique de type K / type J avec deux entrées

comme TMD-50 et offre en plus :

• Deux entrées de sonde de température de type K et de type J

• Fonction d'alarme avec réglage Hi/Lo

• Affichage multifonctionnel clair pour T1, T2 et T1-T2

(différence de température)

Fiche technique TMD-50

Affichage LCD 3

1

/

2 digits, 1 999 points

Gamme de mesure type K -200...+1 372 °C

(-328...+1 999 °F)

Tolérance

±(0,1 % dl +1 °C) pour -60 °C à 1 372 °C

±(0,1 % dl +2 °C) pour -60 °C à 200 °C

±(0,1 % dl +2 °F) pour -76 °F à 1 999 °F

±(0,1 % dl +4 °F) pour -76 °F à -328 °F

Résolution 0,1 °C/ F

Alimentation 4 x 1,5 V, CEI R03, AAA

Dimensions env. 160 x 85 x 30 mm

Poids env. 280 g

Fiche technique TMD-53

Affichage LCD 5 digits, 99 999 points

Gamme de mesure type K -200...+1 370 °C

(-328...+2 498 °F)

Tolérance

±(0,05 % dl + 0,3 °C) pour -50 °C à 1 370 °C

±(0,05 % dl + 0,7 °C) pour -50 °C pour -200 °C

±(0,05 % dl + 0,6 °F) pour -58 °F à 2 498 °F

±(0,05 % dl + 1,4 °F) pour -58 °F à -328 °F

Résolution 0,1 °C/ F

Alimentation 4 x 1,5 V, CEI R03, AAA

Dimensions env. 160 x 85 x 30 mm

Poids env. 280 g

TMD-53

Fiche technique TMD-56

Affichage LCD 4½ digits, 19 999 points

Gamme de mesure type K : -200 °C à 1 372 °C

(-328 °F à 2 501 °F)

Tolérance type K

±(0,05 % dl + 0,3 °C) pour -50 °C à 1 372 °C

±(0,05 % dl + 0,7 °C) pour -50 °C à -210 °C

±(0,05 % dl + 0,6 °F) pour -58 °F à 2 501 °F

±(0,05 % dl + 1,4 °F) pour -58 °F à -346 °F

Résolution 0,1 °C/ F

Alimentation 4 x 1,5 V, CEI R03, AAA

Dimensions env. 160 x 85 x 30 mm

Poids env. 360 g

Type

Type

R/S,

N, E

Type

PC

Data

Hold

Data

Logger

NOUVEAU

TMD-56

Thermomètre numérique avec enregistreur de données et raccord USB

comme TMD-53 et offre en plus :

• Deux entrées de sonde de température

(pour les types K, J, T, R/S, N et E)

• Horloge en temps réel et date intégrées

• Affichage multifonctionnel clair pour date, heure,

T1, T2 et T1-T2 (différence de température)

• Interface USB

• Logiciel d'analyse compris

• Enregistreur de données pour 16 000 valeurs mesurées

( différents intervalles au choix)

TMD-56

Equipements fournis TMD-50/TMD-53:

1 x TMD-50 ou TMD-53

2 x sondes à fil de type K

4 x piles 1,5 V, CEI R03, AAA

1 x manuel d'utilisation

Equipements fournis TMD-56:

1 x TMD-56

2 x sondes à fil de type K

1 x câble USB

1 x CD du logiciel

4 x piles 1,5 V, CEI R03, AAA

1 x manuel d'utilisation

Informations pour commander

Référence Identifiant Oracle

TMD-50

3730150

TMD-53

3730085

TDM-56

3730138

48

Environnement

Data

Hold

Equipements fournis

1 x TH-3 ou THWD-3

1 x mallette de transport

1 x pile 9 V, IEC 6LR61

1 x manuel d’utilisation

Data

Hold

TH-3

Thermo-hygromètre numérique

Fonctions

• Mesure de l'humidité

• Mesure de température

Présentation

• Sonde intégrée à l'appareil

• Commutation des mesures entre degrés Celsius et Fahrenheit

• Mémoire de mesure intégrée (maintien des données)

• Maintien des données MIN et MAX

• Coupure automatique de l'alimentation

THWD-3

Hygromètre et thermomètre numérique

comme TH-3 et offre en plus :

• Mesure du point de rosée

• Mesure de la température de bulbe humide

Fiche technique

Affichage LCD double 3½ chiffres

Mesure de l'humidité

Gamme de mesure 5 à 95 % d'humidité relative

Résolution 0,1 %

Précision ± 3 % d'humidité relative

Temps de réponse < 3 min.

Mesure de température

Gamme de mesure -20 à +60 °C

Résolution 0,1 °C

Précision ± 0,8 °C

Temps de réponse < 10 sec.

Alimentation 1 x 9 V IEC 6LR61 ou 6F22

Dimensions 240 x 54 x 34 mm

Poids environ 180 g

100 %

80 %

unbehaglich feucht

60 %

40 %

20 %

unbehaglich trocken

0 %

Raumtemperatur

behaglich noch behaglich

Informations pour commander

Référence Identifiant Oracle

TH-3

3027060

THWD-3

3033042

NOUVEAU

MT-10

Hygromètre construction et bois

Fonctions

• Mesure de l'humidité du bois et des matériaux de construction

• Mesure de la température

Présentation

• Sonde de mesure intégrée à l'appareil

• Commutation des mesures entre °C et °F ou resp. entre bois et construction

• Fond lumineux

• Coupure automatique de l'alimentation

Caractéristiques

• Modèle compact et pratique

• Indication rapide et simple de l'état d'humidité au moyen de 3 LED :

- vert - atmosphère sèche

- jaune - humidité élevée

- rouge - humidité trop élevée

Fiche technique

Affichage LCD, 3 1 /

2 digits et 3 LED

Mesure de l'humidité

Principe de mesure résistance électrique

Gamme de mesure bois 8...60 % matériaux de construction 0,3...2,0 % température 0...40 °C ou 32...99 °F

Résolution bois 0,1 % matériaux de construction 0,01 % température 0,1 °C / 0,2 °F

Tolérance bois ±2 % matériaux de construction ±0,1 % température ±1°C/ ±2 °F

Alimentation 1 x pile 9 V, 6F22

Dimensions 145 x 60 x 31 mm

Poids env. 100 g

Equipements fournis

1 x MT-10

1 x pile 9 V, 6F22

1 x manuel d'utilisation

Informations pour commander

Référence Identifiant Oracle

MT-10

3503178

49

Environnement

TPK-59

Sonde à fil souple, 4 mm (0,5 m)

Sonde de température de type K

Gamme de température -50 à 204 °C

Précision ± 1,5 °C

Identifiant Oracle

2733660

TA-1A

Adaptateur pour température

• Fiches banane 4mm

• Connecteur pour sondes de type K

Order No.

2766054

NOUVEAU

TPK-60

Sonde de mesure de température

• Fiche à jack 2,5 mm

• Convient pour TR100-A et TR200-A

• Longueur de câble 115 mm

• Gamme de température (voir TR100-A / TR200-A)

Identifiant Oracle

3503184

50

Environnement

LM-100

Luxmètre numérique

Fonctions

• Mesure d'éclairement

Présentation:

• Sélection de gamme manuelle

• Capteur siliconé

• Mémoire de mesure intégrée

(maintien des données, valeur MAX)

Fiche technique

Affichage LCD, 3½ chiffres

Gammes de mesure 0...200, 2000, 20.000,

200.000 Lux

0...20, 200, 2000,

20.000 fc

Résolution 0,1, 1, 10, 100 Lux

0,01, 0,1, 1, 10 fc

Précision < 10 %

Alimentation piles 9 V (IEC 6F22)

Dimensions l'appareil 130 x 63 x 38 mm capteur 80 x 55 x 29 mm

Poids environ 220 g

Range

0,1…

200000 Lux

Data

Hold

Equipements fournis

1 x LM-100

1 x pile 9 V, IEC 6F22

1 x mallette de transport

1 x manuel d’utilisation

Informations pour commander

Référence Identifiant Oracle

LM-100

3052348

LM-120

Luxmètre numérique

Fonctions

• Mesure d'éclairement

Présentation

• Sélection de gamme automatique et manuelle

• Capteur siliconé

• Mémoire de mesure intégrée (maintien des données, valeur MAX)

• Coupure automatique de l'alimentation

• Bouton de réglage du zéro

Fiche technique

Affichage LCD, 3½ chiffres

Gammes de mesure 0...20, 0...200, 2000, 20.000,

200.000 Lux

0...20, 200, 2000, 20.000 fc

Résolution 0,1, 1, 10, 100 Lux /

0,01, 0,1, 1, 10 fc

Précision < 10 %

Alimentation piles 9 V (IEC 6F22)

Dimensions l'appareil 130 x 63 x 38 mm capteur 80 x 55 x 29 mm

Poids environ 220 g

Range

0,1…

200000 Lux

Data

Hold

Max

Hold

Equipements fournis

1 x LM-120

1 x pile 9 V, IEC 6F22

1 x mallette de transport

1 x manuel d’utilisation

Informations pour commander

Référence Identifiant Oracle

LM-120

3052353

51

Environnement

SM-10

Sonomètre

Fonctions

• Mesure du niveau sonore

Présentation

• Mesure effectuée selon les filtres d'évaluation de fréquence A et C, avec affichage direct en dB

• Mémoire de mesure intégrée (Data-Hold, MAX)

• Deux modes d'intégration lent et rapide

• Rétro-éclairage

Fiche technique

Affichage LCD, 4 chiffres,

Gammes de mesure

A: 30 à 130 dB.

(Résolution 0,1 dB)

C: 35 à 130 dB.

(Résolution 0,1 dB)

Tolérance ±1,5 dB

Gamme de fréquence 31.5 Hz à 8 kHz

Alimentation 1 x 9 V, IEC 6LR61

Dimensions 200 x 55 x 38 mm

Poids environ 230 g

Data

Hold

Max

Hold

Equipements fournis

1 x SM-10

1 x pile 9 V, IEC 6LR61

1 x mallette de transport

1 x manuel d’utilisation

Informations pour commander

Référence Identifiant Oracle

SM-10

3052366

Data

Hold

Max

Hold

Equipements fournis

1 x SM-20A

1 x pile 9 V, IEC 6LR61

1 x Interface cable

1 x logiciel „Download Suite“

1 x mallette de transport

1 x manuel d’utilisation

PC

Data

Logger

52

SM-20A

Sonomètre

Fonctions

• Mesure du niveau sonore

Présentation

• Mesure effectuée selon les filtres d'évaluation de fréquence A et C, avec affichage direct en dB

• Mémoire de mesure intégrée (maintien des données, valeur MAX)

• Deux modes d'intégration lent et rapide

• Rétro-éclairage

Caractéristiques

• Interface USB pour connexion de PC

• Enregistreur interne de 14 000 mesures

Fiche technique

Affichage LCD, 4 chiffres,

Gammes de mesure/

A: 30 à 130 dB.

(Résolution 0,1 dB)

C: 35 à 130 dB.

(Résolution 0,1 dB)

Tolérance ±1,5 dB

Gamme de fréquence 31.5 Hz à 8 kHz

Alimentation 1 x 9 V, IEC 6LR61

Dimensions 200 x 55 x 38 mm

Poids environ 230 g

Informations pour commander

Référence Identifiant Oracle

SM-20A

3477333

Environnement

SM-CAL1

Calibrateur de sonomètre

Fonctions

• Calibrateur du niveau sonore

Présentation

• Deux gammes fixes : 94 dB et 114 dB

• Adapté aux micros 1/2”

Fiche technique

Niveau de sortie sonore : 94 db, 114 dB

Fréquence de sortie : 1000 Hz

Alimentation 1 x 9 V battery, IEC 6F22

Dimensions Ø 48 x 125 mm

Poids environ 285 g

94 dB

114 dB

Equipements fournis

1 x SM-CAL1

1 x Adaptor 1/2”

1 x pile 9 V, IEC 6F22

1 x manuel d’utilisation

Informations pour commander

Référence Identifiant Oracle

SM-CAL1

3052382

Data

Hold

PC

Equipements fournis

1 x TMA10A

1 x mallette de transport

1 x pile 9 V, IEC 6LR61

2 x fils de sonde

1 x manuel d’utilisation

TMA10A

Anémomètre

Fonctions

• Mesure de vitesse de l'air (m/s)

• Mesure de débit d'air (m 3 /s)

• Mesure de température

Présentation

• Mémoire de mesure intégrée (maintien des données)

• Mesure des valeurs MIN/MAX et AVG

• Coupure automatique (peut être désactivée)

• Idéal pour les mesures effectuées dans les systèmes de ventilation, climatisation et chauffage

• Vanne de précision séparée

Caractéristiques

• Interface RS-232 pour connexion de PC

• Logiciel TM-SWA (option)

Fiche technique

Affichage LCD, 4 chiffres, 9 999 points

Gamme de mesure (m/s) 0,40–25,00 m/s

(résolution : 0,01 m/s)

Précision ± (3 % mes.

(m 3 /s) 0,01–99,99 m 3

(résolution : 0,01 m 3 )

Température 0–50 °C

Résolution 0,1 °C

Précision ± 1,5 °F / 0,8 °C

Alimentation 1 x 9 V IEC 6LR61

Dimensions 181 x 71 x38 mm

Poids environ 360 g (inclus. piles)

Accessoires:

Logiciel TM-SWA et câble RS232

TM-SWA

Informations pour commander

Référence Identifiant Oracle

TMA10A

2817785

TM-SWA

3027085

53

Environnement

Data

Hold

PC

Equipements fournis

1 x TMA40-A

1 x mallette de transport

4 x piles 1,5 V, IEC LR03

1 x câble USB

1 x logiciel

1 x manuel d’utilisation

Data

Logger

TMA40-A

Anémomètre enregistreur avec mesure d'humidité et de température

Fonctions

• Mesure de vitesse de l'air (m/s)

• Mesure de débit d'air (m

3

/s)

• Mesure de température

• Mesure de l'humidité

Présentation

• Mémoire de mesure intégrée

(maintien des données)

• LCD rétro-éclairé grand format

• Mesure des valeurs MIN/MAX et AVG

• Coupure automatique (peut être désactivée)

• Idéal pour les mesures effectuées dans les

systèmes de ventilation, climatisation et

chauffage

• Vanne de précision séparée

Caractéristiques

• Enregistreur de 2400 mesures

• Interface USB pour connexion de PC

Fiche technique

Affichage LCD

Gamme de mesure (m/s) : 0,4–32 m/s

(résolution : 0,1 m/s)

Précision ± (3 % mes.

(m 3 /s) 0–99999 m 3

(résolution : 0,1 m 3 )

Température -20 à 70 °C

Résolution 0,1 °C)

Précision de base ± 0,6 °C

Humidité 0 à 100 %

Précision de base ± 3 % entre 10 % et 99 %

Alimentation 4 piles 1,5 V, IEC LR03

Dimensions 165 x 70 x 53 mm

Poids environ 360 g (inclus. piles)

Informations pour commander

Référence Identifiant Oracle

TMA40-A

3477287

Data

Hold

Equipements fournis

1 x TMA5

1 x mallette de transport

1 x Sonde de mesure de température TPK60

1 x Ruban

2 x 3,0 V pile, IEC CR 2032

1 x manuel d’utilisation

TMA5

Mini-anémomètre

Fonctions

• Mesure de la vitesse de l'air (m/s)

• Mesure de la température

• Mesure de l'humidité

• Mesure du point de rosée

• Mesure de la température mesurée au thermomètre à bulbe humide (Wet bulb)

Présentation

• Sélection automatique des gammes de mesure

• Mémoire de mesure intégrée (maintien des données)

• Coupure automatique de l'alimentation

(avec fonction de désactivation)

Caractéristiques

• Connexion de la sonde de température externe

Fiche technique

Display LCD, 3¾-digit, 3999 digits

Measurement ranges

Air velocity 1.1...20.0 m/s

0.7...72.0 km/h

0.5...44.7 mph

60...3937 ft/m

0.4...38.8 KNT

1...8 BF

Basic accuracy ± 5% rdg. or ± 5 digits

(higher value applies)

Temperature (int.) 0°C...+50°C

32°F...+122°F

Resolution 0.1 °C/°F

Basic accuracy ± 1°C

Temperature (ext.) -20°C...+70°C

-4°F...+158°F

Resolution 0.1 °C/°F

Basic accuracy ± 0.6°C

Humidity 5%...95% rel. humidity

Resolution 0.1% rel. humidity

Basic accuracy ± 3.5% rel. humidity

Power supply 1 x pile 3.0 V, IEC CR 2032

Dimensions 136 × 46 × 17 mm

Weight approx.135 g

Informations pour commander

Référence Identifiant Oracle

TMA5

3503169

54

Environnement

CO

Equipements fournis

1 x CM100

3 x 1,5 V, IEC LR03

1 x mallette de transport

1 x manuel d’utilisation

CM100

Compteur de monoxyde de carbone

Fonctions

• Mesure et affichage de la présence de

monoxyde de carbone

Présentation

• Niveau d'alerte au monoxyde de carbone

réglable

• L'alarme du CM100 est préréglée à 25 ppm pour signaler tout danger possible.

• L'utilisateur peut régler le niveau de l'alarme en sélectionnant le niveau de monoxyde de

carbone : 25, 30, 35, 45, 50, 70, 100 et 200 ppm

• Double affichage numérique

• Rétro-éclairage pour les interventions dans des zones faiblement éclairées

• Coupure automatique de l'alimentation

• Fonction d'auto-test

Fiche technique

Gamme 0-999 ppm

Précision ± 20 % à 0 – 100 ppm

± 15 % à 100 – 500 ppm

(à 20 °C +/- 5 %, 50 +/- 20 % HR)

Résolution 1 ppm

Autonomie 250 heures sans rétro-éclairage ;

35 heures avec rétro-éclairage

Alimetation 3 x 1,5 V, IEC LR03

Dimensions 175 x 47 x 28 mm

Poids environ 130 g

Informations pour commander

Référence Identifiant Oracle

CM100

3311826

PC

Data

Hold

Equipements fournis

1 x MANO2-A

1 x mallette de transport rigide

1 x pile 9 V, IEC 6LR61

1 x manuel d’utilisation

2 x flexibles de raccordement Ø 4 mm (DI) x

Ø 6 mm (DO) x 500 mm

MANO2-A

Manomètre numérique portable

Fonctions

• Mesure de pression

Présentation

• Egalement utilisé pour les tests pneumatiques

• 5 unités de mesure au choix : In H

2

O, psi, mbar, bar, mm H

2

O

• Idéal pour mesurer les niveaux de pression des systèmes de chauffage, de ventilation, de climatisation et de réfrigération

• Egalement utilisé pour les tests pneumatiques

• Enregistrement des valeurs maximale et minimale, maintien de données

• Fonction de coupure automatique de l'alimentation, affichage LCD rétro-éclairé de grande taille

• Doté de flexibles de raccordement

Caractéristiques

• USB interface

Fiche technique

Gamme 0 à 138 mbar / 0 à ± 2 Psi

Précision ± 0,3 % de la pleine échelle à

25 °C

Temps de réponse 0,5 seconde

Sensibilité

Résolution par 0,401 pouces d'eau (H

2

O)

0,001 par 0,0145 Psi

0,1 par mbar

Alimentation 1 x 9 V, IEC 6LR61

Dimensions 182 x 72 x 30 mm

Poids 0,220 Kg

Informations pour commander

Référence Identifiant Oracle

MANO2-A

3477279

55

Environnement

NOUVEAU

TX900

Détecteur de fuites micro-ondes

Fonctions

• Mesures de fuites d'ondes

• Tests de la puissance du four

Présentation

• 8 capteurs dipôles - permet la détection de signaux d'onde plane de toute polarisation

• Compensation de la température interne

• Modèle compact, ergonomique

• Indicateur pile faible

• Bargraphe analogique

• Zéro automatique

Caractéristiques

• Accessoires supplémentaires fournis : deux béchers plastique 500 ml, thermomètre verre à alcool pour test de puissance du four

Fiche technique

Affichage LCD 2

1

/

2 digits avec affichage bargraphe 10 points

Gamme de détection de puissance HF 0...10 mW/cm 2

Fréquence de détection nominale 2,45 GHz

Tolérance d'étalonnage ± 1dB (onde plane, dans la polarisation circulaire)

Réponse à l'entrée par palier : < 1 s

Résolution 0,1 mW/cm2

Ecartement capteur - source : circulaire - 5 cm

Alimentation 1 x pile, 9 V, CEI 6LR61

Dimensions 230 x 42 x 44 mm

Poids env. 150 g

Equipements fournis

1 x détecteur HF micro-ondes TX-900

2 x béchers plastique 500 ml

Thermomètre verre à alcool

1 x pile, 9 V, CEI 6LR61

1 x mallette de transport

1 x Jeu type d’« étiquettes d’émission RF »

1 x manuel d'utilisation

Informations pour commander

Référence Identifiant Oracle

TX900

3390352

Equipements fournis

1 x TACH20

1 x adaptateur de mesure mécanique

1 x extension

2 x prod test

2 x roues de mesure

10 x adhésifs réfléchissants

2 x pilesn 1,5 V, IEC LR6

1 x mallette de transport

1 x manuel d’utilisation

56

TACH20

Tachymètre numérique

Fonctions

• Mesure de la vitesse de rotation

• Mesure de la vitesse de surface

• Mesure de la longueur

Présentation

• Affichage de la vitesse de rotation

• Affichage de la vitesse de surface en m/min, ft/min et in/min

• Affichage de la mesure de longueur en m, ft et inch

• Mémoire de mesure intégrée

• L'affichage indique la valeur récente, maximale ou minimale

• Mesure optique (sans contact) ou mécanique, avec adaptateur

• Mesure optique visible effectuée à l'aide d'un rayon infrarouge

• Coupure automatique après environ 30 s (les données restent enregistrées)

Fiche technique

Affichage LCD, 5chiffres,

Gammes de mesure

Vitesse de rotation 1 ... 99.999 1min

Vitesse en surface 0,1 ... 1.999 m/min

Longueur 0,02 … 99.999 m

Tolérance ± 0,2 %

± 0,02 % (Drehzahl)

Temps de mesure 0,5 s/1 période

à régime lent

Intervalle de mesure max. 350 mm

Alimentation 2 x 1,5 V, IEC LR6

Dimensions 180 x 60 x 25 mm

Poids environ 195 g

Accessoires:

adhésifs réfléchissants

(10 x., a 75 mm lang)

Informations pour commander

Référence Identifiant Oracle

TACH20

3311961

Reflective Sticker

2145762

Mesure de puissance et énergie

Equipements fournis

1 x PQ55A

4 x pinces de courant

4 x pinces crocodile isolées (Ouverture de la mâchoire : 40 mm)

4 x cordons de mesure de sécurité

8 x piles 1,5 V, LR6

1 x adaptateur secteur

1 x câble RS-232

1 x grande mallette de transport

1 x logiciel de PC (anglais) pour Windows

XP/2000/ME avec guide complet (allemand)

1 x manuel d'utilisation

PQ55A

Analyseur triphasé de puissance et d'énergie

Fonctions

• Surveillance, enregistrement et analyse exhaustive en temps réel des systèmes triphasés

• Mesure de tension (TRMS)

• Mesure de courant (TRMS)

• Mesure de facteur de puissance

• Mesure des angles de phase

• Analyse des puissances (active, apparente et réactive)

• 4. Pince de courant pour mesurer le neutre

• Utilisable dans le bâtiment, les bureaux et les petites entreprises

Présentation

• Enregistreur interne 512 Ko pour une surveillance à long terme

• Capacité de mémoire interne de 99 mesures individuelles

• Affichage multifonctionnel des valeurs mesurées pour tous les signaux d'entrée

• Alimentation par piles ou adaptateur secteur externe

• Transfert de données au moyen de l'interface

RS-232 opto-isolée

• Logiciel Windows d'analyse des données

Fiche technique

Mesure de tension

3 voies d'entrée avec points de référence communs N

Gamme de mesures 0–600 Vrms

Résolution 0,1 V

Précision de base ± (1 % mes. + 10 chiffres) pour tensions > 80 V

Fréquence de réseau 50 Hz (sans. fonctionnement d'un inverseur de fréquence)

Gamme de mesure du courant

Phase 1–3 3 à 1 000 A

Gamme de mesure N 3–250 A, résolution : 0,1 A

Précision ± (2,5 % mes. + 15 chiffres)

± 1 % pour courants > 3 A

Surcharge autorisée 10 % (pour les courants

Fourchette d'affichage de

sinusoïdaux) puissance active (P) 0–999,9 kW

Fourchette d'affichage de puissance apparente (S) 0 à -999,9 kVA

Fourchette d'affichage de puissance réactive (Q) 0–999,9 kVar

Fourchette d'affichage du facteur de puissance (PF) 0 à +1

Fourchette d'affichage des angles de phase 0° à 90°

Gamme de mesure de la fréquence

(pour tensions > 80 V) 45–85 Hz

Détection de l'ordre des phases

(pour tensions de conducteur > 80 V)

Mesure de l'énergie

(puissance active, apparente et réactive)

Précision ± (3,5 % mes. + 20 chiffres)

Enregistreur 512 Ko, mémoire non-volatile max. 20 000 mesures, max. 10 séries de mesures, max. 12 000 mesures par série

Vitesse d'échantillonnage

(modifiable) 5 s, 30 s, 1 min, 2 min

Mémoire de mesure manuelle max. 99 mesures

Informations générales :

Affichage LCD multifonctionnel

Transfert de données au moyen de l'interface RS-232 optoisolée

Gamme de fréquences 42 à 63 Hz

Consommation

énergétique environ 10 VA

Degré de pollution 2

Classe de protection II

Catégorie de protection IP 30

Catégorie de mesure CAT III/600 V

Certification de sécurité EN 61010

Alimentation 8 piles 1,5 V, LR6

Autonomie 50 h

Adaptateur secteur 12-15 V/300 mA

Conditions ambiantes :

Température d'utilisation 0 à +50 °C

Température de stockage -10 à +60 °C

Dimensions

Appareil (L x H x P) 235 x 117 x 54 mm

Poids (avec batt.) environ 730 g

Informations pour commander

Référence Identifiant Oracle

PQ55A

3037739

57

Mesure de puissance et énergie

Equipements fournis

1 x DM-II PLUS dans la mallette de transport robuste

3 x pinces ampèremétriques DM-CT-HTA

(5...1 000 A, ouverture 53 mm)

4 x cordons de mesure de sécurité

4 x pinces crocodile

1 x adaptateur réseau 12 V / 420 mA DC

(type DMT-EXTPS)

1 x câble RS-232

1 x USB sur adaptateur RS-232

1 x sacoche pour les accessoires

1 x logiciel

1 x manuel d'utilisation

NOUVEAU

DM-II PLUS

Analyseur de puissance avec enregistreur de données

Fonctions

• Surveillance en temps réel, enregistrement et analyse exhaustifs de systèmes triphasés

• Mesure de tension (TRMS)

• Mesure de courant (TRMS)

• Mesure du facteur de puissance

• Analyse des puissances (active, apparente et réactive)

• Analyse des énergies (active, apparente et réactive)

• Utilisable dans l'industrie

Présentation

• Enregistreur de données interne 2 Mo pour une surveillance à long terme

• Mémoire de mesure interne pour max. 64 paramètres

• Affichage multifonctionnel de tous les signaux d'entrée

• Alimentation au choix via des piles ou un adaptateur réseau externe

• Transfert de données au moyen de l'interface

RS-232

• Logiciel pour l'analyse des données compris dans la livraison

Technische Daten

Mesure de tension :

3 canaux d'entrée séparés avec un point de référence commun « N »

Gamme de mesure 15...600 Veff

Résolution 0,2/0,4 V

Fréquence réseau 50/60 Hz (pas en fonctionnement convertisseur de fréquence)

Mesure de courant : Gamme de mesure 5...1 000 A

(avec pince ampèremétrique DM-

CT-HTA)

Mesure de courant :

Gamme de mesure 15...3 000 A (avec pince ampèremétrique AM-FLEX 33)

Résolution 0,1 A

Puissance active P

Gamme d'affichage 0...999,9 MW

Puissance apparente S,

Gamme d'affichage 0...999,9 MVA

Puissance réactive Q,

Gamme d'affichage 0...999,9 Mvar

Facteur de puissance PF,

Gamme d'affichage 0...+1

Angle de phase,

Gamme d'affichage 0°...90°

Mesure de la fréquence

Gamme de mesure 47…53 / 57...63 Hz

Mesure d'énergie (active, apparente et réactive)

Mesure des ondes harmoniques DC, 1...49 harmonique

Enregistreur de données mémoire 2 Mo, max. 64 paramètres

Temps d'intégration 5 s, 10 s, 30 s, 1 min., 2 min.,

5 min., 10 min., 15 min., 30 min.,

60 min.

Taux de balayage 128 par période

Généralités

Affichage matrice à points affichage

LC (128 x 128 points), avec fond lumineux

Transfert des données au moyen de l'interface RS-232 opto-isolée

Gamme de fréquence 50/60 Hz

Puissance absorbée env. 17 VA

Indice de pollution 2

Classe de protection II

Catégorie de mesure CAT III / 600 V

Sécurité selon DIN VDE 0411/EN 61010/

CEI 61010

Alimentation 6 x piles 1,5 V, CEI LR20, Mono

Durée de vie des piles généralem. 22 h

Adaptateur réseau 12 V / 420 mA DC

(type DMT-EXTPS)

Dimensions

Appareil de mesure 444 x 273 x 190 mm (L x H x P)

Poids (y compr. piles) env. 5,2 kg

Accessoires:

A-300 (transformateur de courant

200 A - un câble d'adaptateur ACF-6A est nécessaire pour le raccordement)

AM-FLEX33

(transformateur de courant flexible)

ACF-6A (câble d'adaptateur)

Informations pour commander

Référence Identifiant Oracle

DM-II PLUS

2770986

A-300

2744335

AM-FLEX33

2734206

ACF-6A

2743889

58

Accessoires

EU-200

Jeu de cordons de mesure

Informations sur les accessoires

• Jeu de cordons de test avec technologie de sécurité 4 mm

• Sondes de test 4 mm

Fiche technique

Catégorie de mesure CAT III/1 000 V

Degré de pollution 2

Certification de sécurité EN 61010/IEC 61010

Equipements fournis

2 x cordons de mesure

2 x sondes de test

2 x pinces crocodile

Identifiant Oracle

2745046

TL35B

Jeu de cordons de mesure avec pinces crocodile de sécurité

Informations sur les accessoires

• Jeu de cordons de test avec technologie de sécurité 4 mm

• Cordons à isolation PVC

• Sondes de test filetées

• Pinces crocodiles de sécurité avec connexion filetée

Fiche technique

Catégorie de mesure CAT IV/600 V, CAT III/1000 V

Degré de pollution 2

Certification de sécurité 0411/EN 61010/IEC 61010

Equipements fournis

2 x cordons de mesure, d'environ 1 m

2 x cpinces crocodile

Identifiant Oracle

3068232

TL36A

Jeu de cordons de mesure avec pinces crocodile

Informations sur les accessoires

• Jeu de cordons de test avec technologie de sécurité 4 mm

• Cordons à isolation PVC

• Sondes de test filetées

• Pinces crocodiles avec connexion filetée

Fiche technique

Catégorie de mesure CAT IV/600 V,

CAT III/1000 V

Degré de pollution 2

Certification de sécurité 0411/EN 61010/

IEC 61010

Equipements fournis

2 x cordons de mesure, d'environ 1 m

2 x pinces crocodile

Identifiant Oracle

3034444

59

Accessoires

TL245A

Jeu de cordons de mesure

Informations sur les accessoires

• Jeu de cordons de test avec technologie de sécurité 4 mm

• Cordons à isolation PVC

Fiche technique

Catégorie de mesure CAT III/1000 V

Degré de pollution 2

Certification de sécurité 0411/EN 61010/

IEC 61010

Equipements fournis

2 x cordons de mesure, d'environ 90 cm

Identifiant Oracle

3068215

Equipements fournis

1 x HV231-10A

1 x manuel d’utilisation

60

HV231-10A

Sonde haute tension

Fonctions

• Sonde haute tension AC et DC

Présentation

• Mesure de tension jusqu’à 40 kV

• Compatible avec multimètre standard à impédance d'entrée de 10 M

Ω

Fiche technique

Résistance d’entrée 1000 M

Ω

Facteur de conversion 1000:1

Max. Tension 40 kV DC ou AC Spitze

28 kV AC RMS

Précision

DC V (1 kV à 20 kV) ± 1 %

DC V (20 kV à 40 kV) ± 2 %

AC V (1 kV à 20 kV)

(50/60 Hz) ± 5 %

Dimensions 340 mm x 30 mm

Poids 218 g

Informations pour commander

Référence Identifiant Oracle

HV231-10A

3026875

Accessoires

CC-VP-7xx

Sacoche de rangement

Matière : nylon, rembourré, fixations, lanière de transport

Convient pour la série VP-700

Dimensions intérieures :

280 x 80 x 45 mm

Identifiant Oracle 3889931

VC3A

Mallette de transport

Matériau : nylon

Dimensions externes : 140 x 80 x 20 mm

Identifiant Oracle 3099130

CC-ACDC

Mallette

Matières: nylon, bandoulière, boucle de ceinture

Dimensions 300 x 120 x 60 mm

Identifiant Oracle 2732643

VC30A

Mallette de transport

Matériau : cuir synthétique, boucle de ceinture

Dimensions externes : 200 x 80 x 45 mm

Identifiant Oracle 3068280

SV-U

Mallette de transport

Matériau : nylon, bandoulière, boucle de ceinture

Dimensions externes:

300x120x60 mm

Identifiant Oracle 2733511

VC221B

Mallette de transport

Matériau : cuir synthétique, boucle de ceinture

Dimensions externes : 220 x 115 x 60 mm

Identifiant Oracle 3068271

Fusible

Description

FP100

FP125

FP400

FP425

FP500

FP520

FP600

FP700

FP150

FP160

FP200

FP225

FP300

FP375

FP900

Specifications

(2x 10 A/1000 V)

(4x 0.1 A/250 V)

(4x 0.2 A/250 V)

(2x 10 A/600 V)

(2x 2 A/1000 V)

(4x 0.5 A/250 V)

(4x 0.315 A/1000 V)

(4x 0.25 A/500 V)

(4x 10 A/600 V)

(2x 20 A/600 V)

(4x 0.5 A/1000 V)

(2x 0.5 A/500 V)

(2x 15 A/600 V)

(2x 2 A/1500 V) for HD160C

(2x 200 mA/600 V)

Order No.

1990707

1561550

1561561

1990718

2095180

1561577

1990688

1561610

1561631

1561646

1990695

3157013

1565777

2637713

2278800

61

www.amprobe.eu

Présentation produit détaillée

Logiciels et manuels

Liste des distributeurs

62

Notes

63

Notes

64

Une qualité et un service hors pair

Nos clients

Pendant les 50 dernières années, le nom

Amprobe est devenu synonyme des pinces multimètres.

La marque a élargi sa gamme de produits sur plus de 250 modèles actuellement et est devenue un leader établi en appareils de test et mesure de qualité pour les professionnels dans les secteurs de la maintenance électrique, dans la construction et les systèmes de chauffage et de climatisation.

Nos produits

Les produits présentés dans ce catalogue regroupent un large éventail de multimètres portables, de pinces multimètres, de contrôleurs de composants, de multimètres de laboratoire et d’outils spéciaux (sondes logiques, détecteurs de courts-circuits)-une offre répondant aux exigences de la quasitotalité des applications. On y trouve également un ensemble complet d’accessoires : sacoches de protection, cordons de mesure et adaptateurs.

Nos distributeurs

La commercialisation et le service après-vente des produits présentés dans ce catalogue s’appuient sur un réseau mondial de distributeurs et revendeurs Amprobe. Pour toute assistance ou toutes questions concernant nos produits ou leurs applications, des revendeurs locaux sont à votre service.

Les outils de test Amprobe comprennent une vaste gamme d’instruments de test et de mesure pour plusieurs applications de terrain. La gamme primaire inclut des pinces-multimètres, des multimètres, des détecteurs de câbles, des MégOhmmètres, des testeurs de qualité d’environnement et des testeurs de tension et de continuité.

AMPROBE TEST TOOLS EUROPE

BEHA-AMPROBE GmbH

In den Engematten 14 · 79286 Glottertal/Germany [email protected] · www.amprobe.eu

©2011 Amprobe Test Tools Europe

Tous droits réservés. Pub-ID: 11816-fre · rev. 01

Les spécifications sont sujettes à changement sans préavis

Catalogue des outils de test

2011/2012

www.amprobe.eu

Appareils d’essai électriques

Détecteur de câble/Ultrasons

Multimètres

Pince de courant

Testeurs/installations électriques

Testeurs de machine

Logiciel

Environnement

Qualité réseau électrique

Accessoires

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
