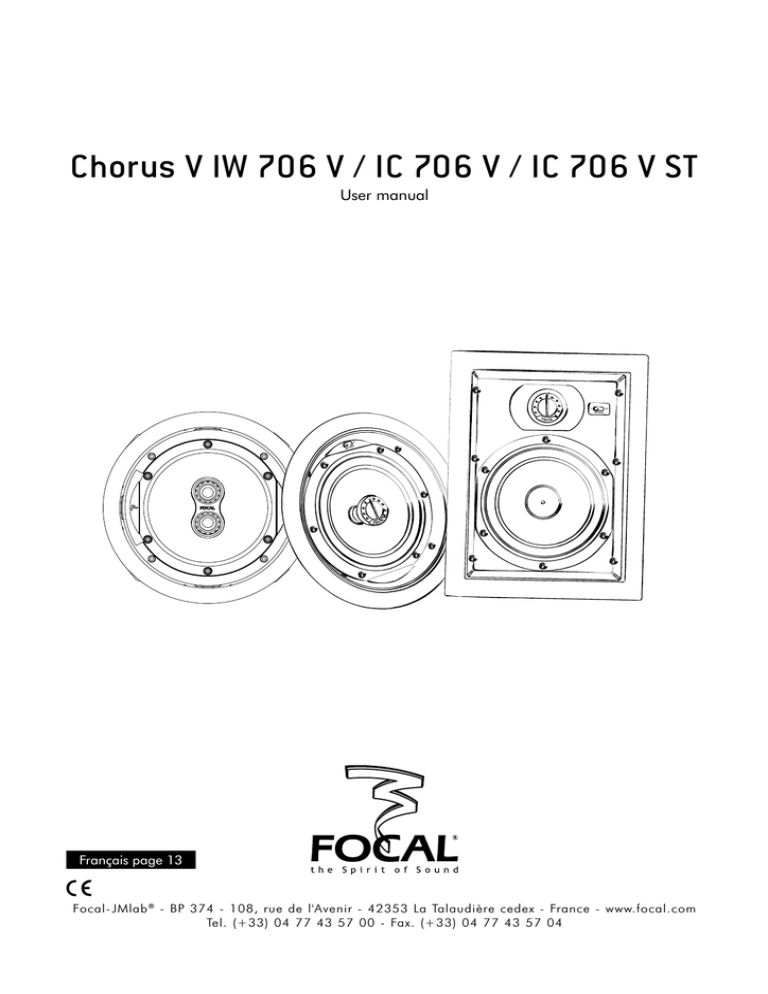

Chorus V IW 706 V / IC 706 V / IC 706 V ST

User manual

Français page 13

Focal- JMlab

®

- BP 374 - 108, rue de l'Avenir - 42353 La Talaudière cedex - France - www.focal.com

Tel. (+33) 04 77 43 57 00 - Fax. (+33) 04 77 43 57 04

Chorus IW 706 V / IC 706 V / IC 706 V ST

U s e r m a n u a l

/

M a n u e l d ' i n s t a l l a t i o n

F

Nous vous remercions d’avoir choisi les enceintes Focal et de partager avec nous notre philosophie "the Spirit of Sound". Ces enceintes de haute technicité intègrent les ultimes perfectionnements

Focal en matière de conception de haut-parleurs pour la haute fidélité et le home cinéma. Afin d’exploiter toutes leurs performances, nous vous conseillons de lire les instructions de ce livret puis de le conserver avec précaution pour vous y référer ultérieurement.

GB

Thank you for choosing

Focal loudspeakers. We are pleased to share with you our philosophy :

“the Spirit of Sound”. These high-performance speakers feature the latest technical developments from Focal in terms of speaker design, whether it is for high fidelity or home theater systems. In order to enjoy the maximum of their performance, we advise you to read this user’s manual and to keep it carefully so that you can consult it later.

D

Vielen Dank, dass Sie sich

Für Focal lautsprecher entschieden haben. Gerne teilen wir mit Ihnen unsere

Philosophie: "The Spirit of

Sound. Was das design von

HiFi Und Heimkinosystemen anbelangt, bieten diese

Hochleistungslautsprecher den neuesten technischen

Stand von Focal. Um diese lautsprecher voll nutzen und ihre Maximalleistung genießen zu können, sollten

Sie das Benutzerhandbuch sorgfältig lesen und für die spätere Einsichtnahme gut aufbewarhen.

Die Focal-JMlab Garantie findet nur Anwendung, wenn die beigefügte Garantiekarte innerhalb von 10 Tagen nach

Kauf bei uns eingeht.

ES

Gracias por elegir sistemas de altavoces de Focal.

Nos complace compartir con usted nuestra filosofía:

"The Spirit of Sound". Estos sistemas de altavoces de altas prestaciones de Focal se caracterizan por estar dotatos de los últimos avances technológicos de

Focal en términos de diseño, tanto para sistemas de alta fidelidad como de Home

Cinema. Con el objetivo de que disfrute al máximo de las prestaciones de los equipos le recomendamos lea este manual detenodamente y conserve el mismo para futuras consultas.

La garantia Focal solo se aplicará si la tarjeta incluida en el embalaje es devuelta a nosotros en el plazo de diez días tras su compra.

I

Grazie per aver scelto i diffusori acustici Focal. Siamo felici di condividere con voi la nostra filosofia: "The Spirit of Sound". Questidiffusori ad alte prestazioni adottano gli ultim sviluppi tecnici Focal in termini di design, sia per sistemi hi-fi, sia per home theater. Per godere il massimo delle loro prestazioni, vi invitiamo a leggere questo manuale e conservarlo per future consultazioni.

La garanzia Focal-JMlab è valida solo se il certificato viene rispedito entro 10 giorni dall'acquistio.

FI

Haluamme kiittää Teitä Focaltuotten hankinnasta. Meillä on ilo jakaa kanssanne meidän filosofiamme: "The

Spirit of Sound". Nämä huippulaadukkaat kaiuttimet edustavat viimeisintä teknologiaa, jota vain Focal voi tarjota, oli kyseessä sitten auto

- ta kotikaiuttimet. Pyydämme teitä tutustumaan huolellisesti käyttöohjeisiin ennen kaiuttimien käyttöönottoa.

Focal-JMlab takuu on voimassa vain, jos takuukortti on palautettu meille 10 päivän sisällä ostosta.

RU

CN

Chorus V

J

2

Chorus IW 706 V / IC 706 V / IC 706 V ST

U s e r m a n u a l

3

Included inside:

• 1 x In wall or in ceiling loudspeaker

• 1 x removable metal grille in wich a removable driver mask is located

• 1 x wall cut-out template

• 1 x protective mask for use when painting the grille

The Focal-JMlab guarantee only applies if the enclosed guarantee card is returned to us within 10 days of purchase.

Aluminum/magnesium alloy TNA inverted dome tweeter

®

: the tweeter of the Chorus V benefits from the inverted dome technology, which is exclusive to Focal-JMlab. It allows optimal energy transfer and wide dispersion. The aluminum/magnesium alloy making up of the dome guarantees exceptional performances in terms of stiffness and damping thus ensuring a subtle blend of softness and dynamics.

Polyglass

®

cone woofer and mid-bass: impregnated paper cones with a fine layer of silica micro-balls for a fully dynamic bass impact, precise and distortion-free.

OPC

®

(Optimum Phase Cros-sover): phase optimization for a precise, natural and stable soundstage and image.

Wall Boost Control: to reduce the “wall effect” inherent to any built in speaker, we have developed a wall boost equalization circuit which corrects this phenomenon and makes it easier to position your speakers to suit your preferences.

Adjustable aluminum inverted dome tweeter: detailed and non directive.

Easy integration: the aluminum grille and reinforced ABS chassis can be painted.

Optional mounting kit

Design to work in wet environment: In kitchen, bathroom… Ideal for installations in yachts.

A

C

B

D

E

Chorus IW 706 V / IC 706 V / IC 706 V ST

U s e r m a n u a l

5

Installation

The Chorus input sockets ensure reliable multipurpose connections for stripped cables as well as for plugs. It is imperative to respect the connector polarity of both the loudspeaker and amplifier. The positive terminal “+” must be connected to the corresponding (matching) amplifier’s terminal and the negative terminal “-“ to the negative terminal (fig. A). Stereo image, soundstaging and bass perception would be seriously compromised if these conditions were not respected. Don’t underestimate the importance of the cable: make sure you chose the appropriate section and length. Let your retailer advise you.

About amplifiers

Contrary to what one might think, it is not a too powerful amplifier that might damage a loudspeaker, but rather a lack of power. Actually if the output level of the amplifier is too high it will saturate and distort which will irremediably damage the tweeter. The power handling and frequency response of the Chorus loudspeakers is good enough to highlight the qualities or weak points of the amplifiers they are combined with. Let your retailer help you make the right choice, matching your personal taste and budget.

Mounting

This should be carried out after all of the cables have been fitted. We recommend that you use a marked cable in order to conserve the polarity of the speakers (+/-).

Existing construction:

• Cut the dry wall using the template supplied (fig. B). Be sure to check that this is perfectly vertical using a spirit level before you begin cutting.

• Check construction plans of your room to make sure that you are not drilling into a pipe, an electrical cable or any other specialised installations behind the wall.

New construction:

• Use the dedicated mounting kit.

• Route the connection cables before installing the plasterboard.

• Ensure that the speakers are con-nected before installing them into the wall!

Fixing

The loudspeaker is firmly fixed into the wall using a system of clamps.To achieve this, place the speaker into the cut-out and tighten the fixing screws in a clockwise direction using a cross-head screwdriver (fig. C, D, E).

Wall Boost Control

Your loudspeakers use an exclusive filtering process known as OPC (Optimum Phase Crossover) guaran-teeing a perfect stereo image and outstanding sound definition. Ad-ditionally, in order to reduce the “wall effect” inherent to any built in speaker, we have developed a wall boost equalization circuit which corrects this phenomenon and makes it easier to position your speakers to suit your preferences.

F G

H

I

“-” Position

-3dB

“0” Position

0dB

Tweeter level setting

“+” Position

+3dB

J

Chorus IW 706 V / IC 706 V / IC 706 V ST

U s e r m a n u a l

7

Speakers placement

The Chorus V loudspeakers have been engineered to deliver the most faithful sound reproduction, whether they are used for music or home cinema. In order to enhance their performance, to guarantee a high quality of listening, sound image and tone balance, it is important to note the following basic rules. The listening area must be located at the summit of an equilateral triangle whose two other points of insertion are determined by the position of each speaker. Nevertheless it is possible to modify these distances to find an ideal compromise according to the particular disposition of the room (fig.

F).

Each loudspeaker must be placed at the same height and on the same floor plan. The tweeter should be at the same height as the listener’s ear, when the listener is in his usual listening area (fig. G).

Surround and center speakers placement

The soundtrack mix for a film or music encoded in multichannel format is very complex and allows the listener to benefit from a wide range of special sound effects, which require the use of effect channel speakers. In order to obtain a realistic

3D soundstage, the placement of the speakers is decisive, even when confronted with a restrictive disposition of the listening room. For enhanced performances, the following elements should be noted. Central channel speakers should be placed close to the TV-screen to obtain a proper placement and a realistic reproduction of the dialog (fig. Ha). They could be placed below or above the TV-screen if your TV-unit permits. If a standart projection screen is used, the central channel speaker must be placed under the screen. If an acoustically transparent projection screen is used, the central channel speaker can be placed behind and at the bottom of the screen. Avoid placing the effect speakers too far from the listening area otherwise the sound perception will be altered. In order to obtain surround effects, with great sound density we advise you to place the speakers against the sidewalls on each side of the listening room (fig. Hb, Hd). You can use IC 706 V as

In Ceiling surround speakers (fig. Hc) or for back center surround channel for 6.1 or 7.1 configuration.

Adjustment of tweeter

To carry out adjustments, use the switch level located on the front baffle of the speaker as follows (fig. I). Adjust the tweeter facing the listening area (fig.J).

0

K

Installation types

6

L

M

Kitchen

2.0 system

N

Bathroom

O installation zone

Chorus IW 706 V / IC 706 V / IC 706 V ST

U s e r m a n u a l

Front L

4.0 system

Front R

Surround L

Surround R

9

P

Surround L installation zone

7.0 system

Surround R

Surround Back L

Surround Back R

Q

installation zone

Chorus IC 706 V ST is an In-Ceiling speaker that receives the two left and right channels of the amplifier (pic. K).

It’s perfect for using in small rooms (pic. M and N) where the installation of two loudspeakers is difficult (bathroom for example, pic. N) or where the stereo detection is impossible (kitchen, entrance hall, pic. M).

However, its adjustable tweeter (pic. L) permits to get a stereophonic effect in a determined zone.

Chorus IC 706 V ST is the perfect surround loudspeaker for a Home Theatre system (from 2.0 up to 7.0 / 7.1) with a minimum number of loudspeakers (pic. O, P, Q).

Chorus IW 706 V / IC 706 V / IC 706 V ST

U s e r m a n u a l

10

Precautions

As the loudspeaker’s covering materials are strong, scratch- and stain-resistant, maintenance is easy and consists only in cleaning the covering with a dry cloth. If the enclosure is stained, we simply recommend the use of a damp cloth. Never use any solvents, detergents, alcohol or corrosive products, scrappers or scouring powder to clean the surface of the loudspeaker. Avoid placing the loudspeakers near a heat source.

Running-in period

The drivers used in the Chorus V loudspeaker are complex mechanical devices and require a run-in period before they deliver their best perfor-mance. They must get adapted to the temperature and humidity conditions of their environment. This breaking-in period depends on the encountered conditions and can last several weeks. In order to shorten this period, we advise you to let your loudspeakers operate for about twenty hours at medium level, playing standard musical programmes, but with a large amount of bass. Once the components of the loudspeakers are completely stabilized, it is possible to enjoy the real performance of your Chorus V loudspeakers.

Magnetic disturbance

In home theater systems, the magnetic radiation of the loudspeakers must be taken into consideration. These loudspeakers generate a magnetic leak that can interfere with household appliances, some of which are sensitive to this phenomenon. It is strongly advised not to place front loudspeakers closer than 50cm to your TV screen. Frame geometry as well as colours can be severely distorted by a magnetic field if the loudspeaker is placed to close to the TV.

Paint

If you wish, you can paint your speaker to match your room. We advise that you paint the grille and the housing of the speaker separately. For the frame: remove the grille and place the paint mask in position to protect the drivers. For the grille: if necessary remove the driver mask from the grille before painting. You can put this mask back into position after drying if you wish.

Conditions of guarantee

All Focal-JMlab loudspeakers are covered by guarantee drawn up by the official Focal-JMlab distributor in your country.

Your distributor can provide all details concerning the conditions of guarantee. Guarantee cover extends at least to that granted by the legal guarantee in force in the country where the original purchase invoice was issued.

Chorus IW 706 V / IC 706 V / IC 706 V ST

U s e r m a n u a l

11

Type

Speakers

Frequency response (+/- 3dB)

Sensitivity (2,83 V/1 m)

Nominale impedance

Protection

Max. power

Tweeter ajustement

Crossover frequency

Dimensions (HxWxD)

Cut-out dimensions (HxW)

Depth from wall

Net weight

IW 706 V

2-way In-Wall speaker

6

1/2

” (16.5cm) Polyglass midbass.

1” (25mm) Al/Mg TNV inverted dome adjustable tweeter.

65Hz - 28kHz

89dB

8 ohms

Autoreset Polyswitch fuse

25 - 120W

-3dB/0dB/+3dB

2 400Hz

12

5/8 x9

1/4 x3

3/4

(321x235x96mm)

(321x235x96mm)

3

5/8

’’ (92mm)

4.4 lbs (2kg)

IC 706 V

2-way In-Ceiling speaker

6

1/2

” (16.5cm) Polyglass midbass.

1” (25mm) Al/Mg TNV inverted dome adjustable tweeter.

65Hz - 28kHz

89dB

8 ohms

Autoreset Polyswitch fuse

25 - 120W

-3dB/0dB/+3dB

2 400Hz

Ø 10x3

3/4

(Ø 253x96mm)

Ø 8.7’’ (221mm)

3.6’’ (92mm)

4.2lbs (1.9kg)

Chorus IW 706 V / IC 706 V / IC 706 V ST

U s e r m a n u a l

12

Type

Speakers

Frequency response (+/- 3dB)

Sensitivity (2,83 V/1 m)

Nominale impedance

Protection

Max. power

Tweeter ajustement

Crossover frequency

Dimensions (HxWxD)

Cut-out dimensions (HxW)

Depth from wall

Net weight

IC 706 V ST

2-way stereo In-Ceiling speaker.

61/2” (16.5cm) double coil Polyglass midbass.

Two 1” (25mm) Al/Mg TNV inverted dome adjustable tweeter.

65Hz - 28kHz

89dB

2x8 ohms

Autoreset Polyswitch fuse

25 - 120W

- 3dB / 0dB / +3dB

2 400Hz

Ø 10x41/16”

(Ø 253x103mm)

Ø 8

11/16

” (221mm)

3

7/8

” (99mm)

4.4lbs (2kg)

Your Focal-JMlab product was developed and manufactured with high-quality materials and components which can be recycled and/or re-used. This symbol indicates that electrical and electronic equipment must be disposed of separately from normal garbage at the end of its operational lifetime.Please dispose of this product by bringing it to your local collection point or recycling centre for such equipment. This will help to protect the environment in which we all live.

Chorus V IW 706 V / IC 706 V / IC 706 V ST

Manuel d’utilisation

Focal- JMlab

®

- BP 374 - 108, rue de l'Avenir - 42353 La Talaudière cedex - France - www.focal.com

Tél. (+33) 04 77 43 57 00 - Fax. (+33) 04 77 43 57 04

Chorus IW 706 V / IC 706 V / IC 706 V ST

M a n u e l d ' i n s t a l l a t i o n

14

Contenu de l’emballage

• 1 x enceinte acoustique

• 1 x grille métallique avec protection amovible des haut-parleurs

• 1 x gabarit de découpe du mur

• 1 x masque de protection pour la peinture de la grille

Pour validation de la garantie Focal-JMlab, merci de nous retourner la garantie jointe dans les 10 jours.

Caractéristiques

Tweeter TNA à dôme inversé

®

en alliage aluminium / magnésium : le tweeter de la ligne Chorus V utilise la technologie du dôme inversé exclusive à Focal, permettant un transfert optimal de l’énergie et une directivité limitée. L’alliage aluminium / magnésium du dôme garantit des performances exceptionnelles en matière de rigidité et d’amortissement, pour un aigu à la fois doux et dynamique.

Woofer à cône Polyglass

®

: membrane fibre de cellulose rigidifiée par un composé de microbilles de verre pour un son détaillé et impac-tant, sans distorsions.

Filtre à phase optimisée OPC

®

: optimisation de la phase pour une image sonore précise, stable et naturelle.

Wall Boost Control (correction de l’effet de mur) : compensation de l’effet de mur pour une réponse plus linéaire, une image stéréo plus précise et un grave de qualité.

Tweeter orientable : pour une meilleure précision de l’image stéréophonique.

Intégration facile : cadre en ABS renforcé blanc traité anti UV et grille en aluminium pouvant être peintes.

Kit de montage optionnel : pour montage dans une cloison en cours de construction.

Utilisable en milieu humide : insensible à l’humidité, utilisation possible dans salle de bains, cuisine… Idéal pour des installations sur yacht.

A

C

B

D

E

Chorus IW 706 V / IC 706 V / IC 706 V ST

M a n u e l d ' i n s t a l l a t i o n

16

Branchements

Les connecteurs assurent des contacts fiables pour câbles dénudés (jusqu’à 4 mm de diamètre). Il est impératif de respecter la polarité de chaque enceinte. Le connecteur marqué "+" doit être connecté sur la sortie correspondante de l’amplificateur, le connecteur marqué "-" sur la borne négative (fig. A). Si cette condition n’est pas respectée, l’image stéréo et la perception du grave se dégraderont considérablement. Choisissez des câ-bles de qualité de section appropriée

à la longueur : votre revendeur saura vous conseiller.

Choix de l’amplificateur

Ce n’est pas l’excès de puissance d’un amplificateur qui risque de détériorer l’enceinte et les haut-parleurs, mais au contraire un défaut de puissance. En effet si le volume est trop élevé, l’amplificateur sature et génère des signaux parasites qui risqueraient de détruire le tweeter. La capacité dynamique et la définition des enceintes Chorus V sont suffisamment élevées pour mettre en

évidence les qualités et défauts des amplificateurs qui leur seront associés. Votre reven-deur saura aiguiller votre choix, en fon- ction de vos goûts et de votre budget.

Mise en place

Vous ne pourrez envisager le montage de vos enceintes qu’après la pose des câbles.

Construction existante :

• Découpez la cloison en utilisant le gabarit fourni (fig. B). Veillez à contrôler son horizontalité avant de commencer la découpe en vous aidant d’un niveau.

• Avant toute opération de perçage, veillez toujours à consulter les plans de la pièce afin de vous assurer de l’absence de tuyau, de gaine électrique ou de toute installation spécifique derrière le mur.

Nouvelle construction :

• Utilisez le kit de montage optionnel spécifique.

• Positionnez le câblage avant d’ins-taller le cadre en plastique.

• Câbler les enceintes avant de les installer.

Pose de l’enceinte :

La fixation de l’enceinte dans le mur est effectuée par des pattes rotatives. Pour cela, enfoncez l’enceinte dans la découpe et serrez, dans le sens des aiguilles d’une montre, les vis des pattes de fixation, avec un tournevis cruciforme (fig. C, D

et E).

Système Wall Boost

Vos enceintes bénéficient d’un procédé de filtrage exclusif OPC (Optimum Phase Crossover), garantissant une image stéréo parfaite et un relief saisissant. De plus, afin de lutter contre l’effet de mur inhérent à toute enceinte encastrée et se traduisant par un niveau de grave amplifié néfaste à la bonne reproduction sonore, nous avons mis au point le procédé

“Wall Boost Control” qui corrige ce phénomène et permet de placer vos enceintes à votre convenance.

F G

H

I

“-” Position

-3 dB

“0” Position

Ajustement du tweeter

“+” Position

0 dB +3 dB

J

Chorus IW 706 V / IC 706 V / IC 706 V ST

M a n u e l d ' i n s t a l l a t i o n

18

Choix de l’emplacement

Vos enceintes Chorus V ont été étudiées pour restituer le plus fidèle-ment possible toutes les formes de musiques ou programmes home cinéma. Il convient d’observer quel-ques règles simples pour optimiser leurs performances, garantir un bon équilibre tonal et une image sonore réaliste. Les enceintes devront être placées de façon symétrique face à la zone d’écoute, de manière à former idéalement un triangle équi-latéral avec celle-ci. Il est néan-moins possible de faire varier ces distances pour trouver le compromis idéal en fonction des conditions d’aménagement particulières (fig. F).

Les enceintes devront être placées à même hauteur sur un même plan horizontal. Idéalement, le tweeter sera placé au niveau des oreilles de l’auditeur au point d’écoute habituel (fig. G).

Placement des enceintes centrale et surround

La complexité des bandes sonores des films permet aujourd’hui d’obtenir une très grande diversité d’effets surround. Le choix du placement des enceintes est donc déterminant pour l’obtention d’un espace tridimensionnel réaliste. L’objectif visé est d’obtenir des sons suffisamment diffus et difficiles à localiser par le respect de quelques règles de base.

L’enceinte centrale doit être placée à proximité de l’écran pour une restitution réaliste des dialogues (fig. Ha). Si un écran de projection microperforé est utilisé (transparent acoustiquement), on pourra prévoir l’implantation de l’enceinte centrale derrière cet écran.

Placez les enceintes surround suf-fisamment en hauteur, au-dessus des oreilles des auditeurs.

Évitez de placer les enceintes surround IW 706 V trop en arrière de la zone d’écoute, car la perception s’en trouvera dégradée. Privilégiez un placement sur les murs latéraux, de part et d’autre de la zone d’écoute ou très légèrement en arrière de celle-ci pour obtenir des effets sonores plus enveloppants (fig. Hb, Hd). Les enceintes IC 706 V peuvent

également être utilisées comme enceinte surround au plafond. Dans ce cas, les placer suffisamment écartées de chaque côté de la zone d’écoute, ou très légèrement en arrière de celle-ci (fig. Hc).

Pour les systèmes multicanaux 6.1 ou 7.1 il est possible de combiner les enceintes IW 706 V et IC 706 V (par exemple des

IW 706 V latérales pour les voies surround, IC 706 V au plafond pour les voies centrales arrières).

Réglage du tweeter

Une fois l’enceinte câblée et fixée, vous pouvez ajuster le niveau du tweeter. Pour choisir le réglage des hautes fréquences, utilisez l’interrupteur situé sur la façade de l’enceinte comme indiqué (fig. I).

Orientation du tweeter

Le tweeter est articulé sur ±30° : l’orienter vers la zone d’écoute pour une précision accrue des aigus et de l’image stéréo

(fig. J).

L

0

6

K

M

Cuisine

Système 2.0

N

Salle de bain

O zone d’installation

Chorus IW 706 V / IC 706 V / IC 706 V ST

M a n u e l d ' i n s t a l l a t i o n

Avant L

Système 4.0

Avant R

Arrière L

Arrière R

20

P

Côté L zone d’installation

Système 7.0

Côté R

Côté arrière L

Côté arrière R

Q

zone d’installation

Chorus IC 706 V ST est une enceinte In-Ceiling qui reçoit les deux canaux gauche et droit de l’amplificateur (fig. K).

Son utilisation est idéale pour les petites pièces (fig. M et N) où l’installation de deux enceintes est difficile (salle de bains par exemple, fig. N) ou la perception stéréo est impossible (cuisine, hall d’entrée, fig. M).

Son tweeter orientable (fig. L) permet néanmoins d’obtenir un effet stéréophonique dans une zone déterminée.

Chorus IC 706 V ST est l’enceinte surround idéale lorsqu’il s’agit de créer un Home Cinéma (2.0 jusqu’à 7.0 / 7.1) avec un minimum d’enceintes (fig. O, P, Q).

Chorus IW 706 V / IC 706 V / IC 706 V ST

M a n u e l d ' i n s t a l l a t i o n

21

Précautions particulières

L’entretien des enceintes Chorus V se limite à un dépoussiérage à l’aide d’un chiffon sec. Si l’enceinte est tâchée, nous vous recommandons simple-ment l’utilisation d’un chiffon humide.

Ne jamais utiliser de solvants, dé-tergents, alcools ou produits cor-rosifs, grattoirs ou ustensiles récurant pour nettoyer la surface de l’enceinte. Éviter la proximité d’une source de chaleur.

Rodage

Les haut-parleurs utilisés dans Chorus V sont des éléments mécaniques com-plexes qui exigent une période d’adaptation pour fonctionner au mieux de leurs possibilités et s’adapter aux conditions de température et d’humi-dité de votre environnement. Cette période de rodage varie selon les conditions rencontrées et peut se prolonger sur quelques semaines. Pour accélérer cette opération, nous vous conseillons de faire fonctionner vos enceintes une vingtaine d’heures à niveau moyen, sur des programmes musicaux standards mais chargés en grave. Une fois les caractéristiques de l’enceinte totalement stabilisées, vous pourrez profiter intégralement des performances de vos enceintes Chorus V.

Perturbations magnétiques

Vos enceintes génèrent un champ magnétique de fuite pouvant perturber le fonctionnement de certains ap-pareils. Il est strictement déconseillé d’utiliser des enceintes frontales à moins de 50 cm du téléviseur, très sensible à ce phénomène.

L’image et les couleurs peuvent se trouver gravement déformées par le champ d’une enceinte trop proche. Tous les

éléments sensibles (cassettes, stockage de données magnétique, projecteur et rétroprojecteurs CRT…) ne doivent pas être placés à proximité immédiate des enceintes non blindées.

Peinture

Il est possible de peindre l’enceinte pour l’adapter à votre environnement. La peinture utilisée peut être de même nature que la peinture murale. Nous vous conseillons de peindre séparément la grille et le cadre de l’enceinte.

Pour le cadre : retirez la grille et placez le masque de peinture pour protéger les haut-parleurs.

Pour la grille : décollez éventuellement le masque papier de la grille avant de peindre celle-ci.

Conditions de garantie

En cas de problème, adressez-vous à votre revendeur Focal-JMlab.

La garantie pour la France sur tout matériel Focal-JMlab est de 2 ans non transmissible en cas de revente, à partir de la date d’achat. En cas de matériel défectueux, celui-ci doit être expédié à vos frais, dans son emballage d’origine auprès du revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel vous sera rendu ou remplacé en “franco de port”. Dans le cas contraire, un devis de réparation vous sera proposé.

La garantie ne couvre pas les dommages résultant d’une mauvaise utilisation ou d’un branchement incorrect (bobines mobiles brûlées par exemple...).

En dehors de la France, le matériel Focal-JMlab est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal-JMlab de chaque pays, en accord avec les lois en vigueur sur le territoire concerné.

Chorus IW 706 V / IC 706 V / IC 706 V ST

M a n u e l d ' i n s t a l l a t i o n

22

Type

Haut-parleurs

IW 706 V

Enceinte murale encastrable

Grave/médium Polyglass 16,5 cm

Tweeter TNC à dôme inversé 2,5 cm

65 Hz - 28 kHz Réponse en fréquence (± 3 dB)

Sensibilité (2,83 V/1 m)

Impédance nominale

Protection

Puissance max.

Ajustement tweeter

Fréquences de filtrages

89 dB

8 ohms

"Polyswitch" à réarmement auto

120 Watts

-3 dB / 0 dB / +3 dB

2 400 Hz

Dimensions (L x H x P) 235 x 321 x 96 mm

Dimensions d’encastrement (L x H) 203 x 288 mm

Profondeur d’encastrement

Poids (unité)

92 mm

2 kg

IC 706 V

Enceinte de plafond encastrable

Grave/médium Polyglass 16,5 cm

Tweeter TNC à dôme inversé 2,5 cm

65 Hz - 28 kHz

89 dB

8 ohms

"Polyswitch" à réarmement auto

120 Watts

-3 dB / 0 dB / +3 dB

2 400 Hz

Ø 253 x 96 mm

Ø 221 mm

92 mm

1,9 kg

Chorus IW 706 V / IC 706 V / IC 706 V ST

M a n u e l d ' i n s t a l l a t i o n

21

Type

Haut-parleurs

Réponse en fréquence (± 3 dB)

Sensibilité (2,83 V/1 m)

Impédance nominale

Protection

Puissance max.

Ajustement tweeter

Fréquences de filtrages

Dimensions (L x H x P)

IC 706 V ST

Enceinte de plafond stéréo 2 voies encastrable.

Grave/médium Polyglass 16,5 cm double bobine.

Double tweeter 25 mm orientable

TNV à dôme inversé Al/Mg.

65 Hz - 28 kHz

89 dB

2 x 8 Ohms

“Polyswitch” à réarmement auto

25 - 120 W

- 3dB / 0dB / +3 dB

2 400 Hz

Ø 253 x 103 mm

Dimensions d’encastrement (L x H) Ø 221 mm

Profondeur d’encastrement 99 mm

Poids (unité) 2 kg

Votre produit Focal-JMlab a été conçu et fabriqué avec des matériaux et composants de haute qualité, susceptibles d’être recyclés et réutilisés. Ce symbole signifie que les appareils électriques et électroniques, lorsqu’ils sont arrivés en fin de vie, doivent être éliminés séparément des ordures ménagères. Veuillez rapporter cet appareil à la déchetterie communale ou à un centre de recyclage. Vous contribuez ainsi à la préservation de l’environnement.

Notes

Date Comment / Commentaire

Our user manuals are printed on recycled paper. Nos notices sont imprimées sur du papier recyclé.

Su producto Focal-JMlab ha sido concebido y fabricado con materiales y componentes de alta calidad, que pueden ser reciclados y reutilizados. Este símbolo signifi ca que los aparatos eléctricos y electrónicos, al final de su vida útil, deberán ser separados de los residuos domésticos y reciclados. Rogamos llevar este aparato al punto de recogida de su municipio o a un centro de reciclaje.

Por favor, contribuya Vd. también en la conservación del ambiente en que vivimos.

E

Deres Focal-JMlab-produkt er designet og fremstillet med materialer og komponenter af høj kvalitet, som kan recycles og genbruges. Dette symbol betyder, at elektriske og elektroniske apparater skal bortskaffes adskilt fra det almindelige husholdningsaffald, når de ikke længere bruges. Aflever dette apparat på Deres lokale kommunale genbrugsstation eller på genbrugscentret. Hjælp med at passe på det miljø, vi lever i.

DK

Ihr Focal-JMlab-Produkt wurde mit hochwertigen Materialien und Komponenten entworfen und hergestellt, die recycelbar sind und wieder verwendet werden können. Dieses Symbol bedeutet, dass elektrische und elektronische. Geräte am Ende ihrer Nutzungsdauer vom Hausmüll getrennt entsorgt werden müssen. Bitte entsorgen Sie dieses Gerät bei Ihrer örtlichen kommunalen Sammelstelle oder im Recycling Centre. Bitte helfen

Sie mit, die Umwelt in der wir leben, zu erhalten.

D

Tämä Focal-JMlab-tuote on suunniteltu ja valmistettu korkealaatuisista materiaaleista ja komponenteista, joita voidaan kierrättää ja käyttää uudelleen. Tämä symboli tarkoittaa, että sähkölaitteet ja elektroniset laitteet tulee hävittää erillään kotitalousjätteestä, kun niitä ei enää käytetä. Jätä tämä laite paikkakuntasi kunnalliseen keräyspisteeseen tai kierrätyskeskukseen. Auta meitä säästämään luontoa, jossa elämme.

FIN

Il vostro prodotto Focal-JMlab è stato progettato e realizzato con materiali e componenti pregiati che possono essere riciclati e riutilizzati. Questo simbolo signifi ca che gli apparecchi elettrici ed elettronici devono essere smaltiti separatamente dai rifi uti domestici alla fine del loro utilizzo.

Vi preghiamo di smaltire questo apparecchio negli appositi punti di raccolta locali o nei centri preposti al riciclaggio. Contribuite anche voi a tutelare l’ambiente nel quale viviamo.

I

Az Ön által vásárolt Focal-JMlab termék kiváló min ség , újrahasznosítható és/vagy újra felhasználható anyagok

és komponensek felhasználásával készült. Ez a szimbólum azt jelzi, hogy az elektromos és elektronikus készüléket a normális hulladéktól elkülönítetten kell kidobni, amikor élettartama végére ért. A termék kidobásakor kérjük, vigye azt a helyi gy jt ponthoz, vagy az ilyen készülékek számára fenntartott újrahasznosító központba! Ezzel hozzájárulhat környezetünk megóvásához, amelyben mindannyian élünk.

H

NL

Uw Focal-JMlab-Product is ontworpen voor en gebouwd uit hoogwaardige materialen en componenten die gerecycled kunnen worden en dus geschikt zijn voor hergebruik. Dit symbool betekent, dat elektrische en elektronische apparatuur aan het einde van zijn levensduur gescheiden van het huisvuil apart moet worden ingeleverd. Breng dit apparaat naar een van de plaatselijke verzamelpunten of naar een kringloopwinkel. Help s.v.p. mee, het milieu waarin we leve te beschermen.

SK

P

O seu produto Focal-Jmlab foi concebido e fabricado, utilizando materiais e componentes de alta qualidade que, podem ser reciclados e reutilizados. Este símbolo significa que, no fim da sua vida útil, equipamentos eléctricos e electrónicos devem ser eliminados separadamente dos resíduos sólidos domésticos. Por favor, entregue este equipamento ao respectivo ecoponto local ou comunal ou ao centro de reciclagem competente. Por favor, ajudenos a preservar o meio ambiente em que vivemos.

PL

Produkt Focal-JMlab został zaprojektowany i wykonany z materiałów i elementów wysokiej jako ci, nadaj cych si do recyklingu i ponownego wykorzystania. Symbol ten oznacza, e sprz t elektryczny i elektroniczny nale y utylizowa po zako czeniu u ytkowania odr bnie od odpadów domowych. Sprz t nale y utylizowa w komunalnym punkcie zbiórki lub w punkcie recyklingu. Pomó cie i Wy chroni rodowisko, w którym yjemy.

SLO

LT

GR

SE

Focal-JMlabs produkter har konstruerats och tillverkats av högkvalitativa material och komponenter som kan återvinnas och återanvändas. Symbolen innebär att uttjänade elektriska och elektroniska apparater måste tas om hand separerat från hushållsavfallet. Lämna apparaten på kommunens insamlingsställen eller återvinningscentraler. Hjälp oss att skydda vår miljö.

CZ

LV

SE

Teie Focal-JMlab toode on välja töötatud ning toodetud kõrgkvaliteetsest materjalist ning osades, mida on võimalik

ümber töödelda ning/või korduvkasutada. Antud märgis näitab, et elektri- ja elektroonikaseadmeid peab nende kasutusaja lõppemisel kõrvaldama lahus muudest jäätmetest. Palun viige toode kõrvaldamiseks teie kohalikku jäätmete kogumiskohta või antud seadme ümbertöötamiskeskusesse. See aitab kaitsta meid ümbritsevat keskkonda.

Garantie France

Pour validation de la garantie Focal, merci de nous retourner cette page dans les 10 jours, à l’adresse suivante :

Focal-JMlab - BP 374 - 108, rue de l’Avenir - 42353 La Talaudière cedex - FRANCE

Modèle :

Nom du revendeur :

Date de l’achat :

Votre nom :

Votre adresse complète :

Votre adresse email :

N° de série :

Ville :

Prix de l’achat :

Âge : Profession :

Composition de votre installation (marque, modèle) :

iPod, iPad, iPhone

®

:

Tuner / Web Radio :

Blu Ray :

Satellite / TNT :

Amplificateur :

Autre lecteurs de musique portable :

DVD :

CD / SACD :

Ecran plat :

Autres :

Votre choix pour l’achat de ce modèle Focal s’est fait en fonction de :

Conseil du revendeur

Visite d’exposition, salon

Ecoute en auditorium

Fiabilité / Qualité

Conseil d’amis, relation

Article de presse

Possède déjà Focal

Catalogues

Réputation

Garantie

Matériel Français

Rapport qualité / prix

Esthétique / Finition Autre

Son

En cas de renouvellement, quelles étaient vos précédentes enceintes acoustiques ?

Dîtes en quelques mots pourquoi vous avez choisi Focal...

Vos annotations éventuelles :

Il est maintenant possible d’enregistrer son produit en ligne : www.focal.com/garantie

Nous garantissons la confidentialité de ces informations.

Dans un but d'évolution, Focal- JMlab se réserve le droit de modifier les spécifications techniques de ses produits sans préavis. Images non contractuelles.

International Guarantee

The Focal guarantee only applies if this page is returned to us within 10 days of purchase, to the following address:

Focal-JMlab - BP 374 - 108, rue de l’Avenir - 42353 La Talaudière cedex - FRANCE

Model:

Name of dealer:

Date of purchase:

Your name:

Your complete address:

Your email address:

Serial number:

Town:

Purchase price:

Age: Occupation:

Details of your installation (brand, model):

iPod, iPad, iPhone

®

:

Tuner / Web Radio:

Blu Ray:

Satellite / TNT:

Amplifier:

Other music players:

DVD:

CD / SACD:

Flat screen:

Others:

Your decision for purchasing this Focal model was made according to:

Dealer’s advice

Visit to an exhibition, show

Listening in auditorium

Reliability / Quality

Reputation

Friend’s advice

Press article

Already own Focal products

Documentation

French produce

Guarantee

Design / Finishes

Quality / Price ratio

Other

Sound

In case of purchase of new equipment, what were your former speakers ?

Explain in a few words why you choose Focal...

Further comments:

Now it's possible to register on line : www.focal.com/warranty

The information given on this page will remain confidential. SCEB - 110902/2 - codo1243

Due to constant technological advances, Focal reserves its right to modify specifications without notice. Images may not conform exactly to specific product.

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
