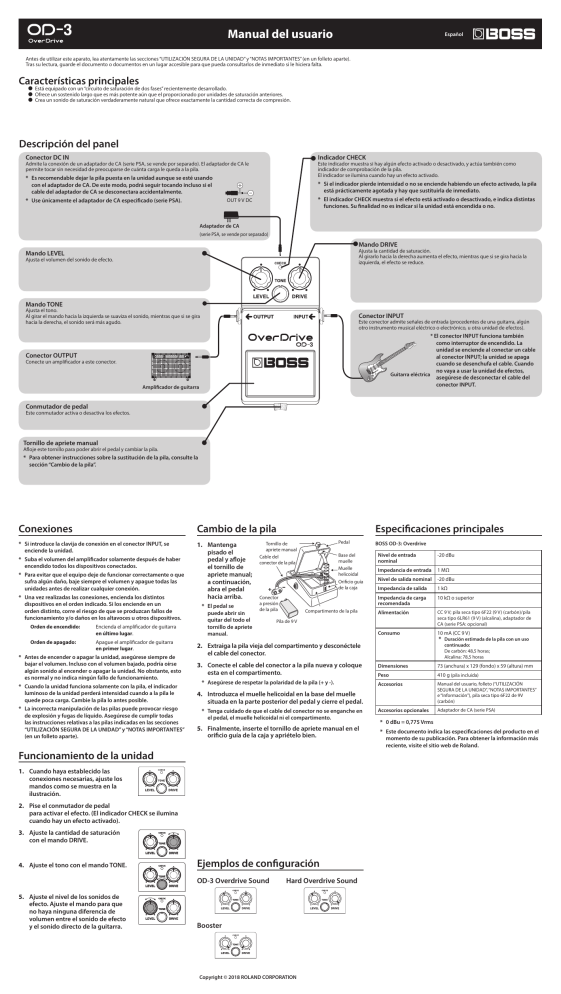

Manual del usuario

Antes de utilizar este aparato, lea atentamente las secciones “UTILIZACIÓN SEGURA DE LA UNIDAD” y “NOTAS IMPORTANTES” (en un folleto aparte).

Tras su lectura, guarde el documento o documentos en un lugar accesible para que pueda consultarlos de inmediato si le hiciera falta.

Características principales

7 7 Está equipado con un “circuito de saturación de dos fases” recientemente desarrollado.

Ofrece un sostenido largo que es más potente aún que el proporcionado por unidades de saturación anteriores.

Crea un sonido de saturación verdaderamente natural que ofrece exactamente la cantidad correcta de compresión.

Descripción del panel

Conector DC IN

Admite la conexión de un adaptador de CA (serie PSA, se vende por separado). El adaptador de CA le permite tocar sin necesidad de preocuparse de cuánta carga le queda a la pila.

* Es recomendable dejar la pila puesta en la unidad aunque se esté usando con el adaptador de CA. De este modo, podrá seguir tocando incluso si el cable del adaptador de CA se desconectara accidentalmente.

* Use únicamente el adaptador de CA especificado (serie PSA).

OUT 9 V DC

Adaptador de CA

(serie PSA, se vende por separado)

Mando LEVEL

Ajusta el volumen del sonido de efecto.

Español Indicador CHECK

Este indicador muestra si hay algún efecto activado o desactivado, y actúa también como indicador de comprobación de la pila.

El indicador se ilumina cuando hay un efecto activado.

* Si el indicador pierde intensidad o no se enciende habiendo un efecto activado, la pila está prácticamente agotada y hay que sustituirla de inmediato.

* El indicador CHECK muestra si el efecto está activado o desactivado, e indica distintas funciones. Su finalidad no es indicar si la unidad está encendida o no.

Mando DRIVE

Ajusta la cantidad de saturación.

Al girarlo hacia la derecha aumenta el efecto, mientras que si se gira hacia la izquierda, el efecto se reduce.

Mando TONE

Ajusta el tono.

Al girar el mando hacia la izquierda se suaviza el sonido, mientras que si se gira hacia la derecha, el sonido será más agudo.

Conector OUTPUT

Conecte un amplificador a este conector.

Amplificador de guitarra Conmutador de pedal

Este conmutador activa o desactiva los efectos.

Tornillo de apriete manual

Afloje este tornillo para poder abrir el pedal y cambiar la pila.

* Para obtener instrucciones sobre la sustitución de la pila, consulte la sección “Cambio de la pila”.

Conector INPUT

Este conector admite señales de entrada (procedentes de una guitarra, algún otro instrumento musical eléctrico o electrónico, u otra unidad de efectos).

Guitarra eléctrica * El conector INPUT funciona también como interruptor de encendido. La unidad se enciende al conectar un cable al conector INPUT; la unidad se apaga cuando se desenchufa el cable. Cuando no vaya a usar la unidad de efectos, asegúrese de desconectar el cable del conector INPUT.

Conexiones

* * * * Si introduce la clavija de conexión en el conector INPUT, se enciende la unidad.

Suba el volumen del amplificador solamente después de haber encendido todos los dispositivos conectados.

Para evitar que el equipo deje de funcionar correctamente o que sufra algún daño, baje siempre el volumen y apague todas las unidades antes de realizar cualquier conexión.

Una vez realizadas las conexiones, encienda los distintos dispositivos en el orden indicado. Si los enciende en un orden distinto, corre el riesgo de que se produzcan fallos de funcionamiento y/o daños en los altavoces u otros dispositivos.

* * * Orden de encendido: Orden de apagado:

Encienda el amplificador de guitarra

en último lugar

.

Apague el amplificador de guitarra

en primer lugar

.

Antes de encender o apagar la unidad, asegúrese siempre de bajar el volumen. Incluso con el volumen bajado, podría oírse algún sonido al encender o apagar la unidad. No obstante, esto es normal y no indica ningún fallo de funcionamiento.

Cuando la unidad funciona solamente con la pila, el indicador luminoso de la unidad perderá intensidad cuando a la pila le quede poca carga. Cambie la pila lo antes posible.

La incorrecta manipulación de las pilas puede provocar riesgo de explosión y fugas de líquido. Asegúrese de cumplir todas las instrucciones relativas a las pilas indicadas en las secciones “UTILIZACIÓN SEGURA DE LA UNIDAD” y “NOTAS IMPORTANTES” (en un folleto aparte).

Funcionamiento de la unidad

1. Cuando haya establecido las conexiones necesarias, ajuste los mandos como se muestra en la ilustración.

2. Pise el conmutador de pedal para activar el efecto. (El indicador CHECK se ilumina cuando hay un efecto activado).

3. Ajuste la cantidad de saturación con el mando DRIVE.

Cambio de la pila

1. Mantenga pisado el pedal y afloje el tornillo de apriete manual; a continuación, abra el pedal hacia arriba.

* El pedal se puede abrir sin quitar del todo el tornillo de apriete manual.

Tornillo de apriete manual Cable del conector de la pila Conector a presión de la pila Pila de 9 V Pedal Base del muelle Muelle helicoidal Orificio guía de la caja Compartimento de la pila

2. Extraiga la pila vieja del compartimento y desconéctele el cable del conector.

3. * Conecte el cable del conector a la pila nueva y coloque esta en el compartimento.

Asegúrese de respetar la polaridad de la pila (+ y -).

4. * Introduzca el muelle helicoidal en la base del muelle situada en la parte posterior del pedal y cierre el pedal.

Tenga cuidado de que el cable del conector no se enganche en el pedal, el muelle helicoidal ni el compartimento.

5. Finalmente, inserte el tornillo de apriete manual en el orificio guía de la caja y apriételo bien.

Especificaciones principales

BOSS OD-3: Overdrive Nivel de entrada nominal Impedancia de entrada Nivel de salida nominal Impedancia de salida Impedancia de carga recomendada Alimentación

-20 dBu 1 MΩ -20 dBu 1 kΩ 10 kΩ o superior

Consumo Dimensiones Peso Accesorios

CC 9 V; pila seca tipo 6F22 (9 V) (carbón)/pila seca tipo 6LR61 (9 V) (alcalina), adaptador de CA (serie PSA: opcional) 10 mA (CC 9 V)

* Duración estimada de la pila con un uso continuado:

De carbón: 48,5 horas; Alcalina: 78,5 horas 73 (anchura) x 129 (fondo) x 59 (altura) mm 410 g (pila incluida) Manual del usuario, folleto (“UTILIZACIÓN SEGURA DE LA UNIDAD”, “NOTAS IMPORTANTES” e “Información”), pila seca tipo 6F22 de 9V (carbón) Adaptador de CA (serie PSA)

Accesorios opcionales * 0 dBu = 0,775 Vrms * Este documento indica las especificaciones del producto en el momento de su publicación. Para obtener la información más reciente, visite el sitio web de Roland.

4. Ajuste el tono con el mando TONE.

Ejemplos de configuración OD-3 Overdrive Sound Hard Overdrive Sound

5. Ajuste el nivel de los sonidos de efecto. Ajuste el mando para que no haya ninguna diferencia de volumen entre el sonido de efecto y el sonido directo de la guitarra.

Booster

Copyright © 2018 ROLAND CORPORATION
