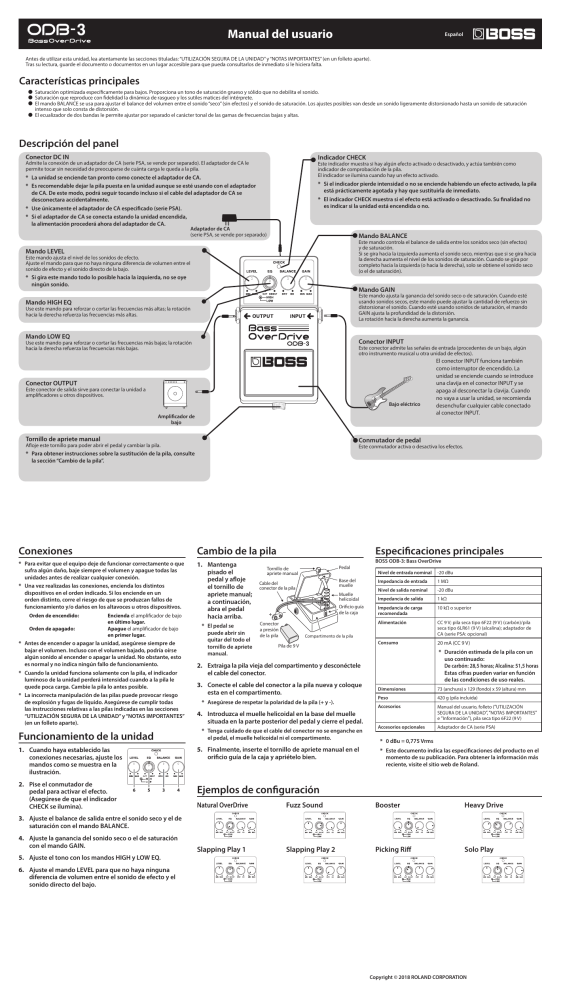

Boss ODB-3 Owner's manual

Boss ODB-3 Owner's manual
Manual del usuario
Español
Antes de utilizar esta unidad, lea atentamente las secciones tituladas: “UTILIZACIÓN SEGURA DE LA UNIDAD” y “NOTAS IMPORTANTES” (en un folleto aparte).
Tras su lectura, guarde el documento o documentos en un lugar accesible para que pueda consultarlos de inmediato si le hiciera falta.
Características principales
77 Saturación optimizada específicamente para bajos. Proporciona un tono de saturación grueso y sólido que no debilita el sonido.
77 Saturación que reproduce con fidelidad la dinámica de rasgueo y los sutiles matices del intérprete.
77 El mando BALANCE se usa para ajustar el balance del volumen entre el sonido “seco” (sin efectos) y el sonido de saturación. Los ajustes posibles van desde un sonido ligeramente distorsionado hasta un sonido de saturación
intenso que solo consta de distorsión.
77 El ecualizador de dos bandas le permite ajustar por separado el carácter tonal de las gamas de frecuencias bajas y altas.
Descripción del panel
Conector DC IN
Indicador CHECK
Admite la conexión de un adaptador de CA (serie PSA, se vende por separado). El adaptador de CA le
permite tocar sin necesidad de preocuparse de cuánta carga le queda a la pila.
Este indicador muestra si hay algún efecto activado o desactivado, y actúa también como
indicador de comprobación de la pila.
El indicador se ilumina cuando hay un efecto activado.
* La unidad se enciende tan pronto como conecte el adaptador de CA.
* Es recomendable dejar la pila puesta en la unidad aunque se esté usando con el adaptador
de CA. De este modo, podrá seguir tocando incluso si el cable del adaptador de CA se
desconectara accidentalmente.
* Use únicamente el adaptador de CA especificado (serie PSA).
* Si el adaptador de CA se conecta estando la unidad encendida,
la alimentación procederá ahora del adaptador de CA.
* Si el indicador pierde intensidad o no se enciende habiendo un efecto activado, la pila
está prácticamente agotada y hay que sustituirla de inmediato.
* El indicador CHECK muestra si el efecto está activado o desactivado. Su finalidad no
es indicar si la unidad está encendida o no.
Adaptador de CA
(serie PSA, se vende por separado)
Mando BALANCE
Este mando controla el balance de salida entre los sonidos seco (sin efectos)
y de saturación.
Si se gira hacia la izquierda aumenta el sonido seco, mientras que si se gira hacia
la derecha aumenta el nivel de los sonidos de saturación. Cuando se gira por
completo hacia la izquierda (o hacia la derecha), solo se obtiene el sonido seco
(o el de saturación).
Mando LEVEL
Este mando ajusta el nivel de los sonidos de efecto.
Ajuste el mando para que no haya ninguna diferencia de volumen entre el
sonido de efecto y el sonido directo de la bajo.
* Si gira este mando todo lo posible hacia la izquierda, no se oye
ningún sonido.
Mando GAIN
Este mando ajusta la ganancia del sonido seco o de saturación. Cuando esté
usando sonidos secos, este mando puede ajustar la cantidad de refuerzo sin
distorsionar el sonido. Cuando esté usando sonidos de saturación, el mando
GAIN ajusta la profundidad de la distorsión.
La rotación hacia la derecha aumenta la ganancia.
Mando HIGH EQ
Use este mando para reforzar o cortar las frecuencias más altas; la rotación
hacia la derecha refuerza las frecuencias más altas.
Mando LOW EQ
Conector INPUT
Use este mando para reforzar o cortar las frecuencias más bajas; la rotación
hacia la derecha refuerza las frecuencias más bajas.
Este conector admite las señales de entrada (procedentes de un bajo, algún
otro instrumento musical u otra unidad de efectos).
Conector OUTPUT
Este conector de salida sirve para conectar la unidad a
amplificadores u otros dispositivos.
Bajo eléctrico
Amplificador de
bajo
Tornillo de apriete manual
E l conector INPUT funciona también
como interruptor de encendido. La
unidad se enciende cuando se introduce
una clavija en el conector INPUT y se
apaga al desconectar la clavija. Cuando
no vaya a usar la unidad, se recomienda
desenchufar cualquier cable conectado
al conector INPUT.
Conmutador de pedal
Afloje este tornillo para poder abrir el pedal y cambiar la pila.
Este conmutador activa o desactiva los efectos.
* Para obtener instrucciones sobre la sustitución de la pila, consulte
la sección “Cambio de la pila”.
Conexiones
Cambio de la pila
* Para evitar que el equipo deje de funcionar correctamente o que
sufra algún daño, baje siempre el volumen y apague todas las
unidades antes de realizar cualquier conexión.
* Una vez realizadas las conexiones, encienda los distintos
dispositivos en el orden indicado. Si los enciende en un
orden distinto, corre el riesgo de que se produzcan fallos de
funcionamiento y/o daños en los altavoces u otros dispositivos.
1. Mantenga
pisado el
pedal y afloje
el tornillo de
apriete manual;
a continuación,
abra el pedal
hacia arriba.
Orden de encendido: Encienda el amplificador de bajo
en último lugar.
Orden de apagado:
Apague el amplificador de bajo
en primer lugar.
* Antes de encender o apagar la unidad, asegúrese siempre de
bajar el volumen. Incluso con el volumen bajado, podría oírse
algún sonido al encender o apagar la unidad. No obstante, esto
es normal y no indica ningún fallo de funcionamiento.
* Cuando la unidad funciona solamente con la pila, el indicador
luminoso de la unidad perderá intensidad cuando a la pila le
quede poca carga. Cambie la pila lo antes posible.
* La incorrecta manipulación de las pilas puede provocar riesgo
de explosión y fugas de líquido. Asegúrese de cumplir todas
las instrucciones relativas a las pilas indicadas en las secciones
“UTILIZACIÓN SEGURA DE LA UNIDAD” y “NOTAS IMPORTANTES”
(en un folleto aparte).
BOSS ODB-3: Bass OverDrive
Pedal
Tornillo de
apriete manual
Cable del
conector de la pila
Nivel de entrada nominal
-20 dBu
Base del
muelle
Impedancia de entrada
1 MΩ
Muelle
helicoidal
Nivel de salida nominal
-20 dBu
Impedancia de salida
1 kΩ
Impedancia de carga
recomendada
10 kΩ o superior
Alimentación
CC 9 V; pila seca tipo 6F22 (9 V) (carbón)/pila
seca tipo 6LR61 (9 V) (alcalina); adaptador de
CA (serie PSA: opcional)
Consumo
20 mA (CC 9 V)
Orificio guía
de la caja
Conector
a presión
de la pila
Compartimento de la pila
Pila de 9 V
3. Conecte el cable del conector a la pila nueva y coloque
esta en el compartimento.
* Asegúrese de respetar la polaridad de la pila (+ y -).
4. Introduzca el muelle helicoidal en la base del muelle
situada en la parte posterior del pedal y cierre el pedal.
5. Finalmente, inserte el tornillo de apriete manual en el
orificio guía de la caja y apriételo bien.
1. Cuando haya establecido las
conexiones necesarias, ajuste los
mandos como se muestra en la
ilustración.
6
5
3
4
* Duración estimada de la pila con un
uso continuado:
De carbón: 28,5 horas; Alcalina: 51,5 horas
Estas cifras pueden variar en función
de las condiciones de uso reales.
2. Extraiga la pila vieja del compartimento y desconéctele
el cable del conector.
* Tenga cuidado de que el cable del conector no se enganche en
el pedal, el muelle helicoidal ni el compartimento.
Funcionamiento de la unidad
2. Pise el conmutador de
pedal para activar el efecto.
(Asegúrese de que el indicador
CHECK se ilumina).
* El pedal se
puede abrir sin
quitar del todo el
tornillo de apriete
manual.
Especificaciones principales
Dimensiones
73 (anchura) x 129 (fondo) x 59 (altura) mm
Peso
420 g (pila incluida)
Accesorios
Manual del usuario, folleto (“UTILIZACIÓN
SEGURA DE LA UNIDAD”, “NOTAS IMPORTANTES”
e “Información”), pila seca tipo 6F22 (9 V)
Accesorios opcionales
Adaptador de CA (serie PSA)
* 0 dBu = 0,775 Vrms
* Este documento indica las especificaciones del producto en el
momento de su publicación. Para obtener la información más
reciente, visite el sitio web de Roland.
Ejemplos de configuración
Natural OverDrive
Fuzz Sound
Booster
Heavy Drive
Slapping Play 1
Slapping Play 2
Picking Riff
Solo Play
3. Ajuste el balance de salida entre el sonido seco y el de
saturación con el mando BALANCE.
4. Ajuste la ganancia del sonido seco o el de saturación
con el mando GAIN.
5. Ajuste el tono con los mandos HIGH y LOW EQ.
6. Ajuste el mando LEVEL para que no haya ninguna
diferencia de volumen entre el sonido de efecto y el
sonido directo del bajo.
