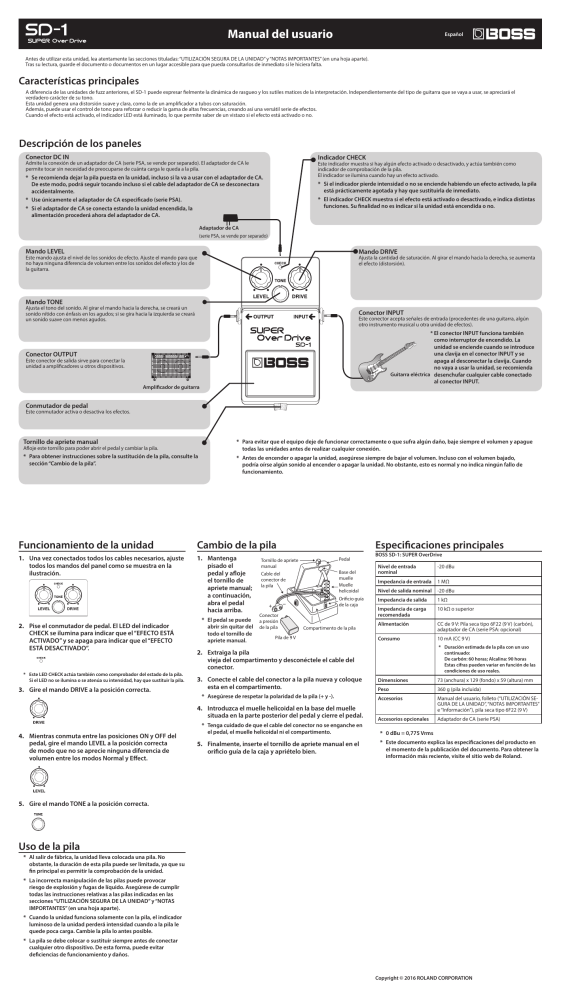

Manual del usuario

Español

Antes de utilizar esta unidad, lea atentamente las secciones tituladas: “UTILIZACIÓN SEGURA DE LA UNIDAD” y “NOTAS IMPORTANTES” (en una hoja aparte).

Tras su lectura, guarde el documento o documentos en un lugar accesible para que pueda consultarlos de inmediato si le hiciera falta.

Características principales

A diferencia de las unidades de fuzz anteriores, el SD-1 puede expresar fielmente la dinámica de rasgueo y los sutiles matices de la interpretación. Independientemente del tipo de guitarra que se vaya a usar, se apreciará el verdadero carácter de su tono.

Esta unidad genera una distorsión suave y clara, como la de un amplificador a tubos con saturación.

Además, puede usar el control de tono para reforzar o reducir la gama de altas frecuencias, creando así una versátil serie de efectos.

Cuando el efecto está activado, el indicador LED está iluminado, lo que permite saber de un vistazo si el efecto está activado o no.

Descripción de los paneles

Conector DC IN

Admite la conexión de un adaptador de CA (serie PSA, se vende por separado). El adaptador de CA le permite tocar sin necesidad de preocuparse de cuánta carga le queda a la pila.

* Se recomienda dejar la pila puesta en la unidad, incluso si la va a usar con el adaptador de CA. De este modo, podrá seguir tocando incluso si el cable del adaptador de CA se desconectara accidentalmente.

* * Use únicamente el adaptador de CA especificado (serie PSA).

Si el adaptador de CA se conecta estando la unidad encendida, la alimentación procederá ahora del adaptador de CA.

Adaptador de CA

(serie PSA, se vende por separado)

Mando LEVEL

Este mando ajusta el nivel de los sonidos de efecto. Ajuste el mando para que no haya ninguna diferencia de volumen entre los sonidos del efecto y los de la guitarra.

Indicador CHECK

Este indicador muestra si hay algún efecto activado o desactivado, y actúa también como indicador de comprobación de la pila.

El indicador se ilumina cuando hay un efecto activado.

* Si el indicador pierde intensidad o no se enciende habiendo un efecto activado, la pila está prácticamente agotada y hay que sustituirla de inmediato.

* El indicador CHECK muestra si el efecto está activado o desactivado, e indica distintas funciones. Su finalidad no es indicar si la unidad está encendida o no.

Mando DRIVE

Ajusta la cantidad de saturación. Al girar el mando hacia la derecha, se aumenta el efecto (distorsión).

Mando TONE

Ajusta el tono del sonido. Al girar el mando hacia la derecha, se creará un sonido nítido con énfasis en los agudos; si se gira hacia la izquierda se creará un sonido suave con menos agudos.

Conector OUTPUT

Este conector de salida sirve para conectar la unidad a amplificadores u otros dispositivos.

Amplificador de guitarra Conmutador de pedal

Este conmutador activa o desactiva los efectos.

Tornillo de apriete manual

Afloje este tornillo para poder abrir el pedal y cambiar la pila.

* Para obtener instrucciones sobre la sustitución de la pila, consulte la sección “Cambio de la pila”.

Conector INPUT

Este conector acepta señales de entrada (procedentes de una guitarra, algún otro instrumento musical u otra unidad de efectos).

Guitarra eléctrica * El conector INPUT funciona también como interruptor de encendido. La unidad se enciende cuando se introduce una clavija en el conector INPUT y se apaga al desconectar la clavija. Cuando no vaya a usar la unidad, se recomienda desenchufar cualquier cable conectado al conector INPUT.

* Para evitar que el equipo deje de funcionar correctamente o que sufra algún daño, baje siempre el volumen y apague todas las unidades antes de realizar cualquier conexión.

* Antes de encender o apagar la unidad, asegúrese siempre de bajar el volumen. Incluso con el volumen bajado, podría oírse algún sonido al encender o apagar la unidad. No obstante, esto es normal y no indica ningún fallo de funcionamiento.

Funcionamiento de la unidad

1. Una vez conectados todos los cables necesarios, ajuste todos los mandos del panel como se muestra en la ilustración.

2. Pise el conmutador de pedal. El LED del indicador CHECK se ilumina para indicar que el “EFECTO ESTÁ ACTIVADO” y se apaga para indicar que el “EFECTO ESTÁ DESACTIVADO”.

3. * Este LED CHECK actúa también como comprobador del estado de la pila. Si el LED no se ilumina o se atenúa su intensidad, hay que sustituir la pila.

Gire el mando DRIVE a la posición correcta.

4. Mientras conmuta entre las posiciones ON y OFF del pedal, gire el mando LEVEL a la posición correcta de modo que no se aprecie ninguna diferencia de volumen entre los modos Normal y Effect.

Cambio de la pila

1. * Mantenga pisado el pedal y afloje el tornillo de apriete manual; a continuación, abra el pedal hacia arriba.

El pedal se puede abrir sin quitar del todo el tornillo de apriete manual.

Tornillo de apriete manual Cable del conector de la pila Conector a presión de la pila Pila de 9 V Pedal Base del muelle Muelle helicoidal Orificio guía de la caja Compartimento de la pila

2. Extraiga la pila vieja del compartimento y desconéctele el cable del conector.

3. Conecte el cable del conector a la pila nueva y coloque esta en el compartimento.

* Asegúrese de respetar la polaridad de la pila (+ y -).

4. * Introduzca el muelle helicoidal en la base del muelle situada en la parte posterior del pedal y cierre el pedal.

Tenga cuidado de que el cable del conector no se enganche en el pedal, el muelle helicoidal ni el compartimento.

5. Finalmente, inserte el tornillo de apriete manual en el orificio guía de la caja y apriételo bien.

Especificaciones principales

BOSS SD-1: SUPER OverDrive Nivel de entrada nominal Impedancia de entrada Nivel de salida nominal Impedancia de salida Impedancia de carga recomendada Alimentación

-20 dBu 1 MΩ -20 dBu 1 kΩ 10 kΩ o superior

Consumo Dimensiones Peso Accesorios Accesorios opcionales

CC de 9 V: Pila seca tipo 6F22 (9 V) (carbón), adaptador de CA (serie PSA: opcional) 10 mA (CC 9 V)

* Duración estimada de la pila con un uso continuado: De carbón: 60 horas; Alcalina: 90 horas Estas cifras pueden variar en función de las condiciones de uso reales.

73 (anchura) x 129 (fondo) x 59 (altura) mm 360 g (pila incluida) Manual del usuario, folleto (“UTILIZACIÓN SE GURA DE LA UNIDAD”, “NOTAS IMPORTANTES” e “Información”), pila seca tipo 6F22 (9 V) Adaptador de CA (serie PSA)

* 0 dBu = 0,775 Vrms * Este documento explica las especificaciones del producto en el momento de la publicación del documento. Para obtener la información más reciente, visite el sitio web de Roland.

5. Gire el mando TONE a la posición correcta.

Uso de la pila

* Al salir de fábrica, la unidad lleva colocada una pila. No obstante, la duración de esta pila puede ser limitada, ya que su fin principal es permitir la comprobación de la unidad.

* La incorrecta manipulación de las pilas puede provocar riesgo de explosión y fugas de líquido. Asegúrese de cumplir todas las instrucciones relativas a las pilas indicadas en las secciones “UTILIZACIÓN SEGURA DE LA UNIDAD” y “NOTAS IMPORTANTES” (en una hoja aparte).

* Cuando la unidad funciona solamente con la pila, el indicador luminoso de la unidad perderá intensidad cuando a la pila le quede poca carga. Cambie la pila lo antes posible.

* La pila se debe colocar o sustituir siempre antes de conectar cualquier otro dispositivo. De esta forma, puede evitar deficiencias de funcionamiento y daños.

Copyright © 2016 ROLAND CORPORATION
