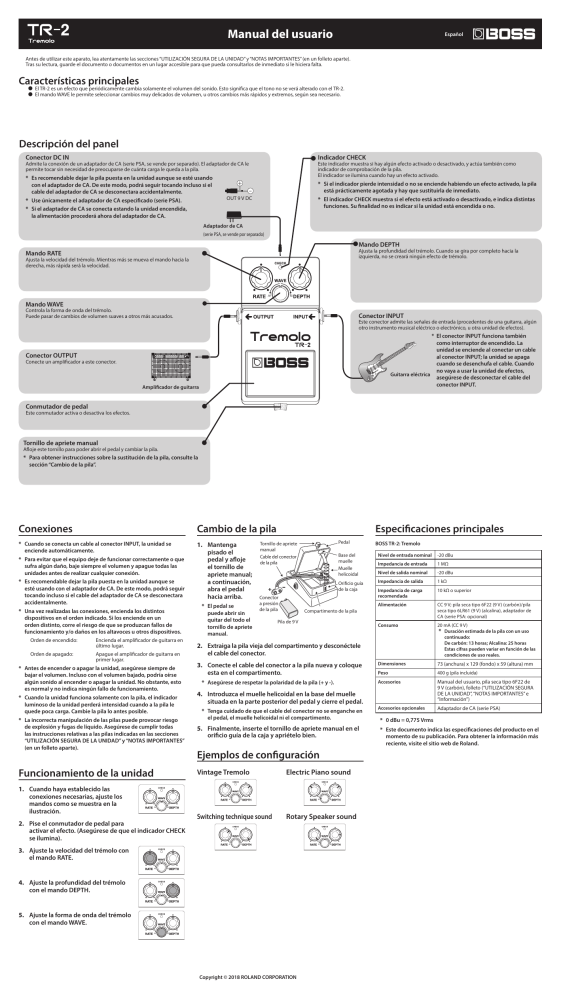

Boss TR-2 Owner's manual

Boss TR-2 Owner's manual
Manual del usuario
Español
Antes de utilizar este aparato, lea atentamente las secciones “UTILIZACIÓN SEGURA DE LA UNIDAD” y “NOTAS IMPORTANTES” (en un folleto aparte).
Tras su lectura, guarde el documento o documentos en un lugar accesible para que pueda consultarlos de inmediato si le hiciera falta.
Características principales
77 El TR-2 es un efecto que periódicamente cambia solamente el volumen del sonido. Esto significa que el tono no se verá alterado con el TR-2.
77 El mando WAVE le permite seleccionar cambios muy delicados de volumen, u otros cambios más rápidos y extremos, según sea necesario.
Descripción del panel
Conector DC IN
Indicador CHECK
* Es recomendable dejar la pila puesta en la unidad aunque se esté usando
con el adaptador de CA. De este modo, podrá seguir tocando incluso si el
cable del adaptador de CA se desconectara accidentalmente.
* Use únicamente el adaptador de CA especificado (serie PSA).
* Si el adaptador de CA se conecta estando la unidad encendida,
la alimentación procederá ahora del adaptador de CA.
* Si el indicador pierde intensidad o no se enciende habiendo un efecto activado, la pila
está prácticamente agotada y hay que sustituirla de inmediato.
* El indicador CHECK muestra si el efecto está activado o desactivado, e indica distintas
funciones. Su finalidad no es indicar si la unidad está encendida o no.
Admite la conexión de un adaptador de CA (serie PSA, se vende por separado). El adaptador de CA le
permite tocar sin necesidad de preocuparse de cuánta carga le queda a la pila.
Este indicador muestra si hay algún efecto activado o desactivado, y actúa también como
indicador de comprobación de la pila.
El indicador se ilumina cuando hay un efecto activado.
OUT 9 V DC
Adaptador de CA
(serie PSA, se vende por separado)
Mando DEPTH
Ajusta la profundidad del trémolo. Cuando se gira por completo hacia la
izquierda, no se creará ningún efecto de trémolo.
Mando RATE
Ajusta la velocidad del trémolo. Mientras más se mueva el mando hacia la
derecha, más rápida será la velocidad.
Mando WAVE
Controla la forma de onda del trémolo.
Puede pasar de cambios de volumen suaves a otros más acusados.
Conector INPUT
Este conector admite las señales de entrada (procedentes de una guitarra, algún
otro instrumento musical eléctrico o electrónico, u otra unidad de efectos).
* El conector INPUT funciona también
como interruptor de encendido. La
unidad se enciende al conectar un cable
al conector INPUT; la unidad se apaga
cuando se desenchufa el cable. Cuando
no vaya a usar la unidad de efectos,
Guitarra eléctrica
asegúrese de desconectar el cable del
conector INPUT.
Conector OUTPUT
Conecte un amplificador a este conector.
Amplificador de guitarra
Conmutador de pedal
Este conmutador activa o desactiva los efectos.
Tornillo de apriete manual
Afloje este tornillo para poder abrir el pedal y cambiar la pila.
* Para obtener instrucciones sobre la sustitución de la pila, consulte la
sección “Cambio de la pila”.
Conexiones
* Cuando se conecta un cable al conector INPUT, la unidad se
enciende automáticamente.
* Para evitar que el equipo deje de funcionar correctamente o que
sufra algún daño, baje siempre el volumen y apague todas las
unidades antes de realizar cualquier conexión.
* Es recomendable dejar la pila puesta en la unidad aunque se
esté usando con el adaptador de CA. De este modo, podrá seguir
tocando incluso si el cable del adaptador de CA se desconectara
accidentalmente.
* Una vez realizadas las conexiones, encienda los distintos
dispositivos en el orden indicado. Si los enciende en un
orden distinto, corre el riesgo de que se produzcan fallos de
funcionamiento y/o daños en los altavoces u otros dispositivos.
Orden de encendido:Encienda el amplificador de guitarra en
último lugar.
Orden de apagado:Apague el amplificador de guitarra en
primer lugar.
* Antes de encender o apagar la unidad, asegúrese siempre de
bajar el volumen. Incluso con el volumen bajado, podría oírse
algún sonido al encender o apagar la unidad. No obstante, esto
es normal y no indica ningún fallo de funcionamiento.
* Cuando la unidad funciona solamente con la pila, el indicador
luminoso de la unidad perderá intensidad cuando a la pila le
quede poca carga. Cambie la pila lo antes posible.
* La incorrecta manipulación de las pilas puede provocar riesgo
de explosión y fugas de líquido. Asegúrese de cumplir todas
las instrucciones relativas a las pilas indicadas en las secciones
“UTILIZACIÓN SEGURA DE LA UNIDAD” y “NOTAS IMPORTANTES”
(en un folleto aparte).
Funcionamiento de la unidad
1. Cuando haya establecido las
conexiones necesarias, ajuste los
mandos como se muestra en la
ilustración.
2. Pise el conmutador de pedal para
activar el efecto. (Asegúrese de que el indicador CHECK
se ilumina).
Cambio de la pila
1. Mantenga
pisado el
pedal y afloje
el tornillo de
apriete manual;
a continuación,
abra el pedal
hacia arriba.
* El pedal se
puede abrir sin
quitar del todo el
tornillo de apriete
manual.
Especificaciones principales
Pedal
Tornillo de apriete
manual
Cable del conector
de la pila
Conector
a presión
de la pila
BOSS TR-2: Tremolo
Base del
muelle
Muelle
helicoidal
Nivel de entrada nominal
-20 dBu
Impedancia de entrada
1 MΩ
Nivel de salida nominal
-20 dBu
Orificio guía
de la caja
Impedancia de salida
1 kΩ
Impedancia de carga
recomendada
10 kΩ o superior
Alimentación
CC 9 V; pila seca tipo 6F22 (9 V) (carbón)/pila
seca tipo 6LR61 (9 V) (alcalina), adaptador de
CA (serie PSA: opcional)
Consumo
20 mA (CC 9 V)
* Duración estimada de la pila con un uso
continuado:
De carbón: 13 horas; Alcalina: 25 horas
Estas cifras pueden variar en función de las
condiciones de uso reales.
Dimensiones
73 (anchura) x 129 (fondo) x 59 (altura) mm
Compartimento de la pila
Pila de 9 V
2. Extraiga la pila vieja del compartimento y desconéctele
el cable del conector.
3. Conecte el cable del conector a la pila nueva y coloque
esta en el compartimento.
* Asegúrese de respetar la polaridad de la pila (+ y -).
4. Introduzca el muelle helicoidal en la base del muelle
situada en la parte posterior del pedal y cierre el pedal.
* Tenga cuidado de que el cable del conector no se enganche en
el pedal, el muelle helicoidal ni el compartimento.
5. Finalmente, inserte el tornillo de apriete manual en el
orificio guía de la caja y apriételo bien.
Ejemplos de configuración
Vintage Tremolo
Electric Piano sound
Switching technique sound
Rotary Speaker sound
3. Ajuste la velocidad del trémolo con
el mando RATE.
4. Ajuste la profundidad del trémolo
con el mando DEPTH.
5. Ajuste la forma de onda del trémolo
con el mando WAVE.
Copyright © 2018 ROLAND CORPORATION
Peso
400 g (pila incluida)
Accesorios
Manual del usuario, pila seca tipo 6F22 de
9 V (carbón), folleto (“UTILIZACIÓN SEGURA
DE LA UNIDAD”, “NOTAS IMPORTANTES” e
“Información”)
Accesorios opcionales
Adaptador de CA (serie PSA)
* 0 dBu = 0,775 Vrms
* Este documento indica las especificaciones del producto en el
momento de su publicación. Para obtener la información más
reciente, visite el sitio web de Roland.
