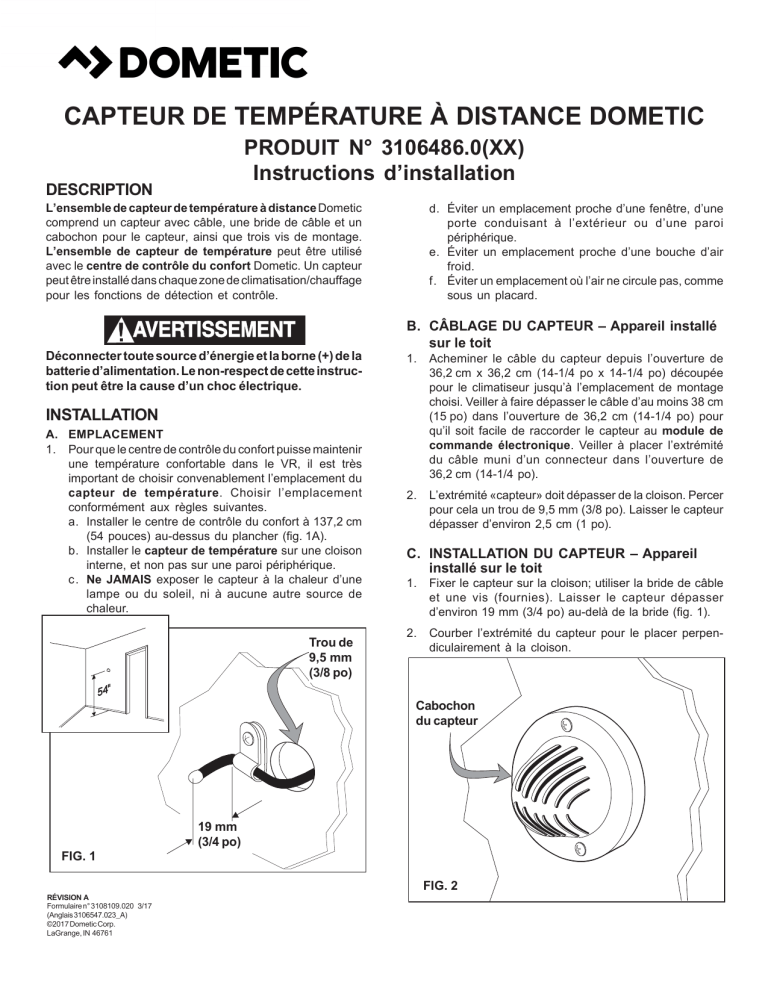

CAPTEUR DE TEMPÉRATURE À DISTANCE DOMETIC
PRODUIT N° 3106486.0(XX)
Instructions d’installation
DESCRIPTION
L’ensemble de capteur de température à distance Dometic
comprend un capteur avec câble, une bride de câble et un
cabochon pour le capteur, ainsi que trois vis de montage.
L’ensemble de capteur de température peut être utilisé
avec le centre de contrôle du confort Dometic. Un capteur
peut être installé dans chaque zone de climatisation/chauffage
pour les fonctions de détection et contrôle.
d. Éviter un emplacement proche d’une fenêtre, d’une
porte conduisant à l’extérieur ou d’une paroi
périphérique.
e. Éviter un emplacement proche d’une bouche d’air
froid.
f. Éviter un emplacement où l’air ne circule pas, comme
sous un placard.
B. CÂBLAGE DU CAPTEUR – Appareil installé
sur le toit
Déconnecter toute source d’énergie et la borne (+) de la
batterie d’alimentation. Le non-respect de cette instruction peut être la cause d’un choc électrique.
1.
Acheminer le câble du capteur depuis l’ouverture de
36,2 cm x 36,2 cm (14-1/4 po x 14-1/4 po) découpée
pour le climatiseur jusqu’à l’emplacement de montage
choisi. Veiller à faire dépasser le câble d’au moins 38 cm
(15 po) dans l’ouverture de 36,2 cm (14-1/4 po) pour
qu’il soit facile de raccorder le capteur au module de
commande électronique. Veiller à placer l’extrémité
du câble muni d’un connecteur dans l’ouverture de
36,2 cm (14-1/4 po).
2.
L’extrémité «capteur» doit dépasser de la cloison. Percer
pour cela un trou de 9,5 mm (3/8 po). Laisser le capteur
dépasser d’environ 2,5 cm (1 po).
INSTALLATION
A. EMPLACEMENT
1. Pour que le centre de contrôle du confort puisse maintenir
une température confortable dans le VR, il est très
important de choisir convenablement l’emplacement du
capteur de température. Choisir l’emplacement
conformément aux règles suivantes.
a. Installer le centre de contrôle du confort à 137,2 cm
(54 pouces) au-dessus du plancher (fig. 1A).
b. Installer le capteur de température sur une cloison
interne, et non pas sur une paroi périphérique.
c. Ne JAMAIS exposer le capteur à la chaleur d’une
lampe ou du soleil, ni à aucune autre source de
chaleur.
FIG. 1A
Trou de
9,5 mm
(3/8 po)
C. INSTALLATION DU CAPTEUR – Appareil
installé sur le toit
1.
Fixer le capteur sur la cloison; utiliser la bride de câble
et une vis (fournies). Laisser le capteur dépasser
d’environ 19 mm (3/4 po) au-delà de la bride (fig. 1).
2.
Courber l’extrémité du capteur pour le placer perpendiculairement à la cloison.
Cabochon
du capteur
19 mm
(3/4 po)
FIG. 1
RÉVISION A
Formulaire n° 3108109.020 3/17
(Anglais 3106547.023_A)
©2017 Dometic Corp.
LaGrange, IN 46761
FIG. 2
3.
Placer le cabochon par-dessus le capteur, fixer le
cabochon avec deux vis fournies (fig. 2).
E. INSTALLATION DU CAPTEUR – Appareil
installé sous le plancher
4.
Ôter la vis fixant le couvercle de la boîte de connexion
du module de commande électronique. Ôter le
couvercle.
1.
Fixer le capteur sur la cloison; utiliser la bride de câble
et une vis (fournies). Laisser le capteur dépasser
d’environ 19 mm (3/4 po) au-delà de la bride (fig. 1).
2.
Courber l’extrémité du capteur pour le placer
perpendiculairement à la cloison.
3.
Placer le cabochon par-dessus le capteur, fixer le
cabochon avec deux vis fournies (fig. 2).
4.
Ôter le couvercle de la boîte de connexion de l’appareil
installé sous le plancher. Faire passer l’extrémité du
câble muni d’un connecteur à travers le passe-fil et
brancher le connecteur du câble sur le connecteur de
même couleur de la carte des circuits de commande
(fig. 4).
5.
Pour la commande par capteur d’un modèle à deux
étages, il faut installer deux capteurs - un pour chaque
étage.
FIG. 3
CONNECTEURS
POUR CAPTEUR
DE TEMPÉRATURE
PASSE-FIL
FIG. 4
5.
Introduire le câble du capteur de température dans la
boîte, à travers le passe-fil; brancher le connecteur du
câble sur le connecteur de même couleur (fig. 3).
6.
Réinstaller le couvercle de la boîte de connexion du
module de commande électronique.
D. CÂBLAGE DU CAPTEUR – Appareil installé
sous le plancher
1.
Acheminer le câble du capteur entre la boîte de
connexion de l’appareil installé sous le plancher et
l’emplacement de montage choisi. Laisser dépasser une
section de longueur appropriée pour qu’il soit facile de
brancher le câble dans la boîte de connexion. Pour
identifier le passe-fil approprié à utiliser, voir les
instructions d’installation de l’appareil installé sous le
plancher.
2.
L’extrémité «capteur» doit dépasser de la cloison. Percer
pour cela un trou de 9,5 mm (3/8 po). Laisser le capteur
dépasser d’environ 2,5 cm (1 po).
CONNECTEURS
POUR CAPTEUR DE
TEMPÉRATURE
