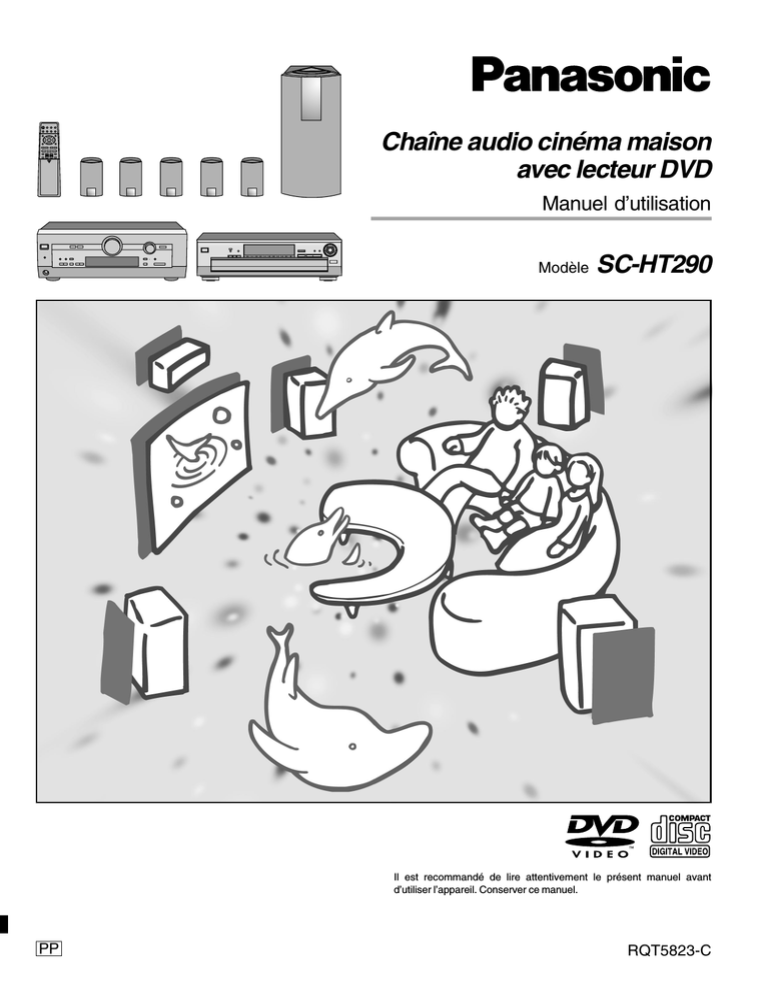

1 - Panasonic Canada
Chaîne audio cinéma maison
avec lecteur DVD
Manuel d’utilisation
Modèle
SC-HT290
Il est recommandé de lire attentivement le présent manuel avant
d’utiliser l’appareil. Conserver ce manuel.
PP
RQT5823-C
Cher client
Table des matières
Nous vous remercions d’avoir arrêté votre choix sur cet appareil.
Pour en tirer un rendement optimal, lire attentivement le présent
manuel.
Chaîne
SC-HT290
Changeur DVD
DVD-CV290
Récepteur
SA-HT290
Enceintes avant, ambiophoniques et
enceinte centrale
SB-AFC280
Enceinte d’extrêmes-graves
SB-W280
Il est recommandé de noter, dans l’espace prévu ci-dessous, le
numéro de modèle et le numéro de série inscrits à l’arrière, ou
sous le fond de l’appareil, et de conserver ce manuel pour
référence ultérieure.
NUMÉRO DE
NUMÉRO DE
MODÉLE
SÉRIE
Changeur DVD
DVD-CV290
Récepteur:
SA-HT290
Enceintes avant,
ambiophoniques et
enceinte centrale:
SB-AFC280
Enceinte
d’extrêmes-graves:
SB-W280
Les joies du cinéma maison
avec DVD
Positionner les enceintes
10–12
Raccorder les appareils
13–15
Régler le niveau de sortie
des enceintes
17
Avant l’utilisation
Accessoires fournis . . . . . . . . . . . . . . . . . . . . . .
À propos des disques . . . . . . . . . . . . . . . . . . . .
Informations concernant la sécurité . . . . . . . . .
Protection de l’ouïe . . . . . . . . . . . . . . . . . . . . . . .
PRÉCAUTIONS À PRENDRE . . . . . . . . . . . . . . .
Emplacement des commandes . . . . . . . . . . . . .
Télécommande . . . . . . . . . . . . . . . . . . . . . . . . . .
Installation des enceintes . . . . . . . . . . . . . . . . .
Raccordements . . . . . . . . . . . . . . . . . . . . . . . . . .
Autres raccordements . . . . . . . . . . . . . . . . . . . .
Réglage du niveau de sortie sur les
enceintes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
03
03
04
04
05
06
09
10
13
16
17
Fonctions de base
Modes du processeur numérique de signal
(DSP) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Mode STÉRÉO/Mode ambiophonique (SURROUND) . . . . . . . . 18
Mode SFC (contrôle du champ sonore) . . . . . . . . . . . . . . . . . . . 19
Lecture de disques . . . . . . . . . . . . . . . . . . . . . . . 20
Écoute de la radio . . . . . . . . . . . . . . . . . . . . . . . . 23
Utilisation avec d’autres sources . . . . . . . . . . . 25
Fonctionnement du changeur
Autres manières de lire des disques . . . . . . . . .
Changement de langue des bandes son et des
sous-titres, et sélection des angles . . . . . . . .
Lecture en reprise . . . . . . . . . . . . . . . . . . . . . . . .
Modification de la séquence de lecture . . . . . .
Menus à icônes—utilisation . . . . . . . . . . . . . . .
26
28
29
29
31
Fonctionnement du récepteur
Enregistrement . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Autres fonctions . . . . . . . . . . . . . . . . . . . . . . . . . 34
Télécommande
Fonctionnement de la télécommande . . . . . . . . 36
Changement du code de la télécommande . . . . . . . . . . . . . . 40
Sélection de la sortie numérique
³Audio—Conv.-abaissement PCM á PCM
³Audio—DTS Digital Surround á Bitstream
Réglages
Réglages du récepteur . . . . . . . . . . . . . . . . . . . . 41
Réglages du chageur . . . . . . . . . . . . . . . . . . . . . 43
43 et 45
Généralités
Vous pouvez maintenant profiter de
la sonorité ambiophonique
20
2
RQT5823
Manipulation des disques . . . . . . . . . . . . . . . . .
Glossaire . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Guide de dépannage . . . . . . . . . . . . . . . . . . . . . .
La fonction d’aide (HELP) . . . . . . . . . . . . . . . . .
Entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Service après-vente . . . . . . . . . . . . . . . . . . . . . .
Données techniques . . . . . . . . . . . . . . . . . . . . . .
48
48
49
51
51
51
51
Accessoires fournis
À propos des disques
º Disques compatibles
Vérifier et identifier les accessoires fournis.
¸ Cordon d’alimentation c.a. (RJA0065-A) . . . . . . . . . . 2
Type de
disque
Code
régional
Logo
DVDVidéo
Format
vidéo
Identification dans
ce manuel
NTSC
[DVD]
[VCD]
1
ALL
¸ Antenne FM intérieure (RSA0006-L) . . . . . . . . . . . . . . 1
¸ Câble de raccordement vidéo . . . . . . . . . . . . . . . . . . . 2
(RJL1P016B15A)
4
CD Vidéo
—
NTSC
CD Audio
—
—
[CD]
º Disques non compatibles
DVD-Audio, disques PAL, DVD-ROM, DVD-R/DVD-RAM, CD-ROM, VSD,
CDV, CD-G, iRW, DVD-RW, CVD, SVCD, SACD, Disque vidéo “Divx” et CD
Photo.
º Formats audio qui peuvent être lus
Cet appareil est muni d’un décodeur Dolby Digital qui permet la
lecture des disques portant cette marque.
¸ Câble à fibres optiques . . . . . . . . . . . . . . . . . . . . . . . . 1
(RJL1X009B08)
Cet appareil est muni d’un décodeur DTS qui permet la lecture
des disques portant cette marque.
º Code régional (DVD seulement)
¸ Câbles de haut-parteur (REE0970A) . . . . . . . . . . . . . . 6
¸ Coussinets . . . . . . . . . . . . . . . 1 feuille (25 coussinets)
Coussinets de rechange
disponibles en lot d’une feuille
(4 par feuille). (RFA0631A-K)
¸ Étiquettes pour câbles de raccordement
des enceintes . . . . . . . . . . 1 feuille (2 jeux d’étiquettes)
1
2
3
4
5
6
SUBWOOFER
CENTER
SURROUND R
SURROUND L
FRONT R
FRONT L
SUBWOOFER
CENTER
SURROUND R
SURROUND L
FRONT R
FRONT L
3
3
4
2
2
4
5
1
1
5
6
6
SUBWOOFER
CENTER
SURROUND R
SURROUND L
FRONT R
FRONT L
SUBWOOFER
CENTER
SURROUND R
SURROUND L
FRONT R
FRONT L
6
5
4
3
2
Ces étiquettes ne sont pas
disponibles dans le commerce.
Le changeur reconnaît le code régional enregistré sur les disques DVD. Le
code régional de ce changeur est “1”. La lecture d’un disque ne sera pas possible si son code régional ne correspond pas au code du changeur.
Ce changeur accepte tous les disques auxquels est attribué le code régional
“1” ou “ALL” (tous).
Lire attentivement la notice d’emploi du disque.
Avant l’utilisation
1
3
¸ Nécessaire d’antenne-cadre AM (RSA0021-1) . . . 1 jeu
º Lecture de disques DVD et CD-Vidéo
Le producteur du matériel peut déterminer le mode de lecture de ces disques. Il
s’ensuit qu’avec certains disques il pourrait ne pas être possible de piloter
toutes les fonctions de lecture décrites dans le présent manuel. Il est donc conseillé de lire attentivement le manuel de même que la notice d’emploi du disque.
º Lecture MP3
Il est possible de lire des disques de format audio MP3 (enregistrés avec un
ordinateur) sur les disques CD-R et CD-RW. Toutefois, il pourrait être impossible de lire certains disques CD-R et CD-RW selon l’état de l’enregistrement.
Les différences entre disques enregistrés au moyen du format MP3 et disques
CD sont indiquées ci-dessous.
³Structure du disque (exemple)
Titre
(Album)
Titre
(Album)
1
1 2 3 4 5 6 7 8 9
¸ Piles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Chapitre (Plage)
³Lecture à partir d’un chapitre spécifique
¸ Télécommande (EUR7502X50) . . . . . . . . . . . . . . . . . . 1
Sélectionner un disque (á page 21). En mode arrêt, appuyer sur les touches
numériques appropriées et appuyer sur [ENTER].
³Lecture en reprise
Il est possible d’utiliser le mode reprise de chapitre, reprise de titre ou reprise
de lecture enchaînée (tous les disques).
³Lecture programmée, lecture aléatoire
Il est impossible d’utiliser les fonctions de lecture programmée et lecture
aléatoire.
³Affichage pendant la lecture
UNIVERSAL REMOTE CONTROL
AUDIO SYSTEM
Lors de la commande de pièces de rechange, utiliser les
numéros indiqués entre parenthèses.
Pour la commande d’accessoires, contacter le magasin où
l’appareil a été acheté.
PGM RND A - B
DVD VCD
VIDEO SEQ. 21
TITLE TRACK CHAP
1
2
3
4
5
³Icônes de renseignements sur les disques
Nombre total de chapitres
C
1/ 59
Chapitre courant
0 : 01
Durée écoulée (Affichage seulement.
Impossible à modifier)
3
RQT5823
Informations concernant la sécurité
ATTENTION!
CET APPAREIL EST DOTÉ D’UN LECTEUR AU LASER.
L’UTILISATION DE COMMANDES OU LE RECOURS À
DES RÉGLAGES AUTRES QUE CEUX INDIQUÉS DANS
CE MANUEL PEUVENT PRÉSENTER DES RISQUES
D’EXPOSITION À DES RADIATIONS.
NE PAS OUVRIR LE BOÎTIER. TOUTE RÉPARATION DOIT
ÊTRE FAITE PAR UN PERSONNEL QUALIFIÉ ET NON
PAR L’USAGER.
DANGER
- VISIBLE AND INVISIBLE LASER RADIATION WHEN OPEN.
CAUTION
- VISIBLE AND INVISIBLE LASER RADIATION WHEN OPEN.
VARO!
- AVATTAESSA OLET ALTTIINA NÄKYVÄÄ JA NÄKYMÄTÖN
VARNING
- SYNLIG OCH OSYNLIG LASERSTRÅLNING NÄR DENNA DEL
AVOID DIRECT EXPOSURE TO BEAM.
(FDA 21 CFR)
AVOID EXPOSURE TO BEAM.
(IEC60825-1)
ATTENTION - RAYONNEMENT LASER VISIBLE ET INVISIBLE EN CAS D’OUVERTURE.
EXPOSITION DANGEREUSE AU FAISCEAU.
ADVARSEL - SYNLIG OG USYNLIG LASERSTRÅLING VED ÅBNING.
UNDGÅ UDSÆTTELSE FOR STRÅLING.
LASERSÄTEILYLLE. ÄLÄ KATSO SÄTEESEEN.
ÄR ÖPPNAD. BETRAKTA EJ STRÅLEN.
ADVARSEL - SYNLIG OG USYNLIG LASERSTRÅLING NÅR DEKSEL ÅPNES.
UNNGÅ EKSPONERING FOR STRÅLEN.
VORSICHT - SICHTBARE UND UNSICHTBARE LASERSTRAHLUNG, WENN ABDECKUNG
MISE EN GARDE:
AFIN
DE
PRÉVENIR
TOUT
RISQUE
D’INCENDIE OU DE CHOCS ÉLECTRIQUES,
AINSI QUE TOUT DOMMAGE À L’APPAREIL,
NE PAS L’EXPOSER À LA PLUIE, À DES
ÉCLABOUSSURES OU À UNE HUMIDITÉ EXCESSIVE.
ATTENTION:
POUR ÉVITER LES CHOCS ÉLECTRIQUES,
INTRODUIRE LA LAME LA PLUS LARGE DE
LA
FICHE
DANS
LA
BORNE
CORRESPONDANTE DE LA PRISE ET
POUSSER JUSQU’AU FOND.
GEÖFFNET. NICHT DEM STRAHL AUSSETZEN.
-
RQLS0233
À l’intérieur du changeur
NIC
IND
U
EST. 1924
SO
CIAT
N
•A
S
•
RIES
ELECT
O
ST
R
Protection de l’ouïe
IO
Choisir un appareil audio de qualité tel celui que vous venez d’acheter
ne représente que le début de votre plaisir musical. En effet, de simples mesures peuvent vous permettre d’optimiser l’agrément que votre appareil peut vous offrir. Le fabricant de cet appareil et le Groupe
des produits grand public de l’Association de l’industrie électronique
désirent que vous tiriez un plaisir maximum en l’écoutant à un niveau
sécuritaire qui, tout en assurant une reproduction claire et puissante
sans distorsion, ne puisse affecter votre ouïe.
Il est recommandé d’éviter une écoute prolongée à volume élevé.
Le son peut être trompeur. Avec le temps, votre niveau de confort
auditif s’adapte à des volumes plus élevés. Ainsi, un niveau qui semble normal peut en fait être trop élevé et être nuisible à l’oreille.
Protégez-vous en réglant le volume à un niveau sécuritaire avant que
votre oreille ne s’adapte à un volume trop élevé.
Pour déterminer un niveau d’écoute sécuritaire:
³Régler le volume au minimum.
³Monter lentement le volume jusqu’au niveau d’écoute confortable
avant qu’il n’y ait distorsion.
Après avoir identifié le niveau d’écoute confortable:
³Régler le volume et le laisser à ce niveau.
Les quelques secondes que vous demanderont ce réglage contribueront à prévenir tout dommage éventuel à l’ouïe.
4
RQT5823
ATTENTION
RISQUE DE CHOC ELECTRIQUE
NE PAS OUVRIR
ATTENTION: AFIN DE PRÉVENIR LE RISQUE
DE CHOCS ÉLECTRIQUES, NE
PAS RETIRER LES VIS.
TOUTE RÉPARATION DEVRAIT
ÊTRE CONFIÉE À UN
PERSONNEL QUALIFIÉ.
Le symbole de l’éclair dans un triangle équilatéral
indique la présence d’une tension suffisamment
élevée pour engendrer un risque de chocs
électriques.
Le point d’exclamation dans un triangle équilatéral
indique que le manuel d’utilisation inclus avec
l’appareil contient d’importantes recommandations
quant au fonctionnement et à l’entretien de ce
dernier.
PRÉCAUTIONS À PRENDRE
Mesures de sécurité
1. Alimentation—Ne brancher l’appareil que dans une prise de courant du type décrit dans le présent manuel ou indiqué sur l’appareil.
2. Polarisation—Si l’appareil est équipé d’une fiche polarisée (fiche
avec une lame plus large que l’autre), celle-ci ne peut être insérée
dans la prise que dans un sens. Ce type de fiche est conçu pour
assurer une protection accrue. Si la fiche ne peut être insérée dans
la prise, en inverser le sens. Si la fiche ne peut toujours être insérée, communiquer avec un électricien pour remplacer la prise de
courant. Ne pas tenter de contourner cette mesure de sécurité.
3. Protection du cordon d’alimentation—Les cordons secteur
doivent être placés de manière qu’ils ne soient pas piétinés ou
écrasés par des objets. Ne jamais toucher à un cordon
d’alimentation les mains mouillées et toujours tenir la fiche et non le
cordon pour le brancher ou le débrancher.
4. Après usage—Après usage, toujours couper le contact sur
l’appareil. En cas de non utilisation prolongée, débrancher le cordon d’alimentation de la prise de courant.
Installation
Environnement
1. Mise à la terre de l’antenne extérieure—Si une antenne extérieure est reliée à l’appareil, s’assurer que l’antenne est mise à la
terre afin de protéger le récepteur contre la surtension et
l’accumulation d’électricité statique. La section 1 du code national
de l’électricité, contient des renseignements relatifs à la mise à la
terre du mât et de la structure porteuse, à la mise à la terre du fil
d’amenée à l’unité de décharge de l’antenne, au gabarit des connecteurs de terre, à l’emplacement de l’unité de décharge de
l’antenne, au raccordement des électrodes de terre et aux normes
afférentes à l’électrode de terre. Voir l’illustration cidessous.
FIL D’AMENÉE
DE L’ANTENNE
3. Chaleur—Éloigner l’appareil de toute source de chaleur telle que
radiateurs et autres éléments de chauffage.
Ne pas le placer dans un endroit où la température est inférieure à
5 oC (41 oF) ou supérieure à 35 oC (95 oF).
4. Condensation—De l’humidité risque de se former sur la lentille
dans les cas suivants…
Áimmédiatement après avoir allumé le chauffage.
Ádans une pièce embuée ou très humide.
Álorsque l’appareil est brusquement amené d’un environnement
froid à un chaud.
Si de la condensation se forme dans l’appareil, il risque de ne pas
fonctionner correctement. Pour corriger ce problème, mettre
l’appareil sous tension et attendre environ une heure que la condensation s’évapore.
Emplacement
1. Aération—Placer l’appareil dans un endroit où il n’existe aucun
obstacle à sa ventilation. Laisser un jeu d’au moins 10 cm (4 po)
entre toute surface et l’arrière de l’appareil.
2. Objets divers—Éviter qu’un objet tombe dans l’appareil ou qu’un
liquide y soit déversé. Protéger l’appareil contre la fumée, la poussière, les vibrations et les chocs.
3. Champ magnétique—Éloigner l’appareil de toute source de
champ magnétique.
4. Empilage—Ne rien placer sur l’appareil sauf un autre composant
de la chaîne.
5. Emplacement—Mettre l’appareil sur une surface plane et de
niveau.
6. Baies et supports—Ne placer l’appareil que sur une baie ou un
support recommandé par le fabricant. Au besoin,
déplacer la baie ou le support avec le plus grand
soin. Un arrêt brusque, l’application d’une force excessive ou le déplacement sur une surface
inégale pourrait causer le renversement de la baie
ou du support.
7. Installation murale ou au plafond—À moins d’indication contraire, il n’est pas recommandé de fixer l’appareil à un mur ou au
plafond.
Avant l’utilisation
Avant d’utiliser l’appareil, lire attentivement le présent manuel.
Porter une attention toute particulière aux avis inscrits sur l’appareil et
aux instructions décrites ci-dessous.
Conserver ce manuel pour référence ultérieure.
Entretien
(Pour plus de détails, voir page 51.)
Nettoyer le coffret avec un linge doux humecté d’une solution savonneuse.
N’utiliser ni tampon, ni nettoyant abrasif ni solvant d’aucune sorte.
BRIDE DE TERRE
Service après-vente
ÉQUIPEMENT
DE L’ENTRÉE
ÉLECTRIQUE
UNITÉ DE DÉCHARGE
DE L’ANTENNE
(CNE, SECTION 1)
CONNECTEURS DE TERRE
(CNE, SECTION 1)
BRIDE DE
TERRE
ELECTRODE DE TERRE DU
SYSTÈME ÉLECTRIQUE
2. Eau et humidité—Ne pas utiliser cet appareil dans un endroit où il
risquerait d’être mouillé (près d’une baignoire, d’un lavabo, d’une
piscine).
Éviter également les endroits humides.
Ne pas déposer le changeur sur le récepteur ou un autre appareil qui peut devenir
chaud.
La chaleur peut endommager irrémédiablement le changeur.
1. En cas de dommage—Confier l’appareil à un technicien qualifié
dans les cas suivants:
(a) Lorsque le cordon d’alimentation ou sa fiche a été endommagé:
(b) Lorsqu’un objet est tombé dans l’appareil ou si ce dernier a été
mouillé:
(c) Lorsque l’appareil a été exposé à la pluie;
(d) Lorsque l’appareil semble ne pas fonctionner normalement ou
que son rendement laisse à désirer;
(e) Lorsque l’appareil a subi un choc violent ou que son coffret a
été endommagé.
2. Réparation—Ne faire aucun réglage ni ajustement autres que
ceux décrits dans le présent manuel. Confier toute réparation à un
centre de service Panasonic agréé.
Veuillez contacter le service à la clientèle de Panasonic
Canada Inc. au 1-800-561-5505, son site web (www.
panasonic.ca) ou le centre de service agréé le plus proche.
Avant de déplacer le changeur, s’assurer
qu’aucun disque ne se trouve sur les plateaux.
Autrement, les disques et l’appareil pourraient subir des dommages irrémédiables.
5
RQT5823
Emplacement des commandes
1
2 3
4 5
6
7
8
9
10 11
VOLUME
INPUT SELECTOR
POWER
DSP SOUND MODE
DIGITAL INPUT
SFC MODE
DOWN
SPEAKERS
SUBWOOFER
LEVEL
FREQUENCY
UP
TAPE MONITOR
MEMORY
HELP
RESET
TUNING
PRESET
BAND
BASS/TREBLE
–
+
BALANCE
L
R
FM MODE
PHONES
12
13 14 15 16
17
22
18 19 20 21
23
kHz
MHz
SPEAKERS
25
TUNED
STEREO
MONO M
26 27 28 29
24
L
C
R
LS S LFE RS
FIXED
PRO LOGIC
PCM
SOUND MODE SFC
DIGITAL STEREO SURROUND
30
31
Récepteur
6
RQT5823
Page
Page
1 Interrupteur/commutateur de mise en attente
[POWER, ê/I] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17, 20
Appuyer sur l’interrupteur pour établir le contact ou mettre
l’appareil en mode attente et vice versa. En mode attente, l’appareil
continue de consommer une petite quantité d’énergie.
2 Interrupteur des enceintes [SPEAKERS] . . . . . . . . . . . . 17, 20
3 Commande de niveau des extrêmes-graves
[SUBWOOFER LEVEL] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
4 Commande de fréquence des extrêmes-graves
[SUBWOOFER FREQUENCY] . . . . . . . . . . . . . . . . . . . . . . . . 35
5 Sélecteur du mode du processeur numérique de signal
[DSP SOUND MODE] . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18, 20
6 Sélecteur de mode SFC [SFC MODE] . . . . . . . . . . . . . . 19, 20
7 Touche mémoire [MEMORY] . . . . . . . . . . . . . . . . . . . . . . . . . 24
8 Volume [VOLUME] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
9 Sélecteur d’entrée [INPUT SELECTOR] . . . . . . . . . . . . . 20, 25
: Sélecteur/indicateur d’entrée numérique
[DIGITAL INPUT] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20, 25
; Touche d’aide/remise à zéro [–HELP/—RESET] . . . . . . . . . 51
< Prise de casque d’écoute [PHONES] . . . . . . . . . . . . . . . . . . 35
= Touches de syntonisation [TUNING, X, W] . . . . . . . . . . 23, 24
> Touche de présyntonisation [PRESET] . . . . . . . . . . . . . . . . 24
? Sélecteur de bande [BAND] . . . . . . . . . . . . . . . . . . . . . . . . . 23
@ Sélecteur de mode FM [FM MODE] . . . . . . . . . . . . . . . . . . . . 23
A Fenêtre d’affichage
B Touche de contrôle sonore [TAPE MONITOR] . . . . . . . . . . 34
C Sélecteur de tonalité et d’équilibre
[BASS/TREBLE, BALANCE] . . . . . . . . . . . . . . . . . . . . . . . . . 35
D Indicateur de contrôle sonore . . . . . . . . . . . . . . . . . . . . . . . . 34
E Touches de réglage de la tonalité et de l’équilibre
[s, r, L, R] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
F Affichage
G Indicateurs de l’unité de fréquence [kHz, MHz] . . . . . . . 23, 24
H Indicateurs du format de programmation
[L, C, R, LS, S, LFE, RS] . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
I Voyant des enceintes [-SPEAKERS-] . . . . . . . . . . . . . . . . . . 17
J Indicateur de réception stéréophonique [STEREO] . . . . . . 23
K Indicateur de réception monaurale [MONO] . . . . . . . . . . . . 23
L Indicateur de mémoire [[M]] . . . . . . . . . . . . . . . . . . . . . . . . . . 24
M Indicateur de syntonisation [TUNED] . . . . . . . . . . . . . . . . . . 23
N Indicateurs du format de signal
[FIXED, PCM, ëDIGITAL, ëPRO LOGIC, [dts] DTS] . . . . 22
O Indicateurs du mode du processeur numérique de signal
[-SOUND MODE-, SFC, STEREO, SURROUND] . . . . . . . . . 18
Control reference guide
1
2
3 4
6
5
7
8
DISC
SELECTOR
DISC 1
DISC
SC
PLAY
MODE
1
2
3
4
5
6
7
8
9
0
S10
CANCEL
∫
;
3
SEQUENTIAL REPEAT
MODE
MODE
DISC
SKIP
DI
Í/I
DISC
EXCHANGE
CINEMA
SC 2
V.S.S.
DI
5
POWER
DIS
4
C
1
OPEN/CLOSE
<
:
;
< = > ? @
5
4
A
5
4
Numéro du plateau du disque
Changeur
Page
1 Interrupteur d’alimentation (POWER, ê/I) . . . . . . . . . . . . . . 20
Appuyer sur cet interrupteur pour commuter l’appareil du mode
d’attente au mode de marche et vice versa. En mode d’attente,
l’appareil continue de consommer une petite quantité de courant.
2 Touche/indicateur de son ambiophonique virtuel avancé
(V.S.S.) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
3 Touche/indicateur de mode cinéma (CINEMA) . . . . . . . . . . 33
4 Touche de mode de lecture (PLAY MODE) . . . . . . . 26, 29, 30
5 Affichage
6 Touche de permutation (DISC EXCHANGE) . . . . . . . . . . . . 21
7 Touches de saut/repérage (", #) . . . . . . . . . 27
Page
8 Touches/indicateurs des disques 1–5, Touche d’évitement
(DISC 1–5, DISC SKIP) . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9 Touche du mode lecture enchaînée
(SEQUENTIAL MODE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
: Touche de mode de reprise (REPEAT MODE) . . . . . . . . . . .
; Tiroir . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
< Touches numériques (1–9, 0, S10) . . . . . . . . . . . . . . . . . . .
= Touche d’annulation (CANCEL) . . . . . . . . . . . . . . . . . . . . . .
> Touche d’arrêt (º) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
? Touche de pause (;) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
@ Touche de lecture (1) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
A Touche d’ouverture/fermeture du tiroir
(OPEN/CLOSE, <) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Avant l’utilisation
9
21
26
29
20
22
37
21
21
21
20
7
RQT5823
Emplacement des commandes
Télécommande
Page
TV
VCR
DVD
TUNER/BAND
TAPE
CD
1
AUDIO
?
2
RECEIVER
TOP MENU
MENU
@
3
A
ENTER
DISPLAY
RETURN
4
SKIP
<
B
=
>
C
?
D
@
A
SLOW /SEARCH
5
6
7
8
9
:
;
STOP
PAUSE
PLAY
SOUND MODE CHANNEL VOLUME MUTING
HELP
SUBWOOFER
DIRECT TUNING/
DISC
TV VOL
TV/VIDEO
1
2
3
DVD 6CH
4
5
6
DIGITAL
7
8
9
SFC
DISC ENTER/
DECK 1/2
0
/ENTER
DELAY
PLAY MODE
ACTION
CANCEL
LEVEL
SUBTITLE
AUDIO
ANGLE
DISC SKIP
REPEAT
MODE
A-B
REPEAT
DISC INFO
SEQUENTIAL
MODE
DIMMER
E
F
G
H
I
=
>
J
K
L
M
N
O
TEST
P
DVD
Q
R
S
T
U
W
PLAY MODE
ACTION
CANCEL
SUBTITLE
AUDIO
ANGLE
DISC SKIP
REPEAT
MODE
A-B
REPEAT
DISC INFO
SEQUENTIAL
MODE
DIMMER
X
Y
Z
[
DVD
V
8
RQT5823
1
2
3
4
5
6
7
8
9
:
;
<
\
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
R
S
T
U
V
W
X
Y
Z
[
\
Interrupteur (ê) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Touche d’alimentation de la source (AUDIO ê) . . . . . . . . . 36
Touche retour au menu initial (TOP MENU) . . . . . . . . . . . . 26
Touche d’affichage (DISPLAY) . . . . . . . . . . . . . . . . . . . . . . . 31
Touches de saut (SKIP :, 9) . . . . . . . . . . . . . . . . . . . . 27
Touche d’arrêt (STOP º) . . . . . . . . . . . . . . . . . . . . . . . . . 21, 26
Touche de pause (PAUSE ;) . . . . . . . . . . . . . . . . . . . . . . . . 21
Sélecteur de mode sonore DSP (SOUND MODE) . . . . . . . . 18
Touches canal supérieure/inférieure (CHANNEL W, X) . . . 24
Touche d’aide (HELP) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
Touches de volume de la télé (s TV VOL r) . . . . . . . . . . . . 38
Touche de syntonisation directe/sélection de disque
(DIRECT TUNING/DISC) . . . . . . . . . . . . . . . . . . . . . . . . . 22, 23
Touches numériques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Sélecteur de disque/platine 1/2
(DISC ENTER/DECK 1/2) . . . . . . . . . . . . . . . . . . . . . . . . . 38, 39
Sélecteurs de source
(TV, VCR, DVD, TUNER/BAND, TAPE, CD) . . . . . . . . . . . . . 36
Touche de menu (MENU) . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Touches de déplacement du curseur/
touche d’entrée . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31, 37
Touche de retour (RETURN) . . . . . . . . . . . . . . . . . . . . . . 31, 37
Touche de lecture ralentie/repérage
(SLOW/SEARCH 6, 5) . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Touche de lecture (PLAY 1) . . . . . . . . . . . . . . . . . . . . . . . . . 21
Touche de mise en sourdine (MUTING) . . . . . . . . . . . . . . . . 34
Touches de réglage du volume (VOLUME r, s) . . . . . . . . . 17
Touche de niveau d’enceinte des extrêmes-graves
(SUBWOOFER) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Sélecteur télévision/vidéo (TV/VIDEO) . . . . . . . . . . . . . . . . . 38
Touche d’entrée DVD 6CH (DVD 6CH) . . . . . . . . . . . . . . . . . 25
Touche du mode numérique (DIGITAL) . . . . . . . . . . . . . 20, 25
Touche de mode de contrôle du champ sonore (SFC) . . . . 19
Commutateur du temps de retard (DELAY) . . . . . . . . . . 19, 36
Touche d’entrée/L (L/ENTER) . . . . . . . . . . . . . . . . . . . . 22
Sélecteur de canal de sortie (LEVEL) . . . . . . . . . . . . . . . 17, 19
Touches de réglage du temps de retard/niveau
(r, s) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17, 19
Touche d’essai (TEST) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Touche d’action (ACTION) . . . . . . . . . . . . . . . . . . . . . . . . . . 43
Touche de mode de lecture (PLAY MODE) . . . . . . . 26, 29, 30
Touche de sous-titres (SUBTITLE) . . . . . . . . . . . . . . . . . . . . 28
Touche d’évitement (DISC SKIP) . . . . . . . . . . . . . . . . . . . . . 21
Touche d’information sur le disque (DISC INFO) . . . . . . . . 32
Touche de mode de reprise (REPEAT MODE) . . . . . . . . . . . 29
Touche de bande son (AUDIO) . . . . . . . . . . . . . . . . . . . . . . . 28
Touche d’annulation (CANCEL) . . . . . . . . . . . . . . . . . . . 37, 44
Touche d’angle (ANGLE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Touche de reprise A-B (A-B REPEAT) . . . . . . . . . . . . . . . . . 29
Touche d’atténuateur (DIMMER) . . . . . . . . . . . . . . . . . . . . . . 34
Touche du mode lecture enchaînée
(SEQUENTIAL MODE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Télécommande
A
3
R6, AA, UM-3
1
2
4
B
Capteur du signal de télécommande
Outre le récepteur et le changeur, cette télécommande peut également être utilisée avec certains magnétophones à cassettes, lecteurs
CD, téléviseurs, magnétoscopes et lecteurs DVD Panasonic et Technics, lorsque ces derniers sont munis d’un capteur de télécommande.
³Pour plus de détails sur l’utilisation d’un autre appareil, voir le manuel
fourni avec cet appareil spécifique.
³Certains modèles ne peuvent pas être actionnés par cette télécommande.
³Les opérations à effectuer dépendent de l’appareil et du support.
Il est aussi possible de changer le code de télécommande pour faire
fonctionner des téléviseurs et magnétoscopes d’autres fabricants
(á page 40).
A
»
Piles
³S’assurer de respecter la polarité (i, j).
³Ne pas utiliser de piles rechargeables.
ou
Affichage
Changeur
7 m (23 pi)
30
30
C
Ne pas;
³utiliser ensemble des piles neuves et usées.
³utiliser ensemble des piles de types différents.
³exposer les piles à la chaleur ou à la flamme.
³démonter ou court-circuiter les piles.
³tenter de recharger des piles alcalines ou au manganèse.
³utiliser des piles dont la gaine a été enlevée ou est endommagée.
Un traitement inapproprié des piles peut entraîner une fuite de
l’électrolyte susceptible d’endommager les objets avec lesquels elle
entrerait en contact et de provoquer un incendie.
Dans l’éventualité d’une fuite d’électrolyte, communiquer avec le détaillant.
Dans le cas où de l’électrolyte entrerait en contact avec la peau, rincer
abondamment.
Retirer les piles de la télécommande si celle-ci ne doit pas être utilisée
pendant une longue période. Ranger les piles dans un endroit sombre
et frais.
Remplacer toutes les piles dans l’éventualité où l’appareil ne répondrait pas aux instructions de la télécommande même lorsque celle-ci
est tenue près du lecteur.
B
»
Appuyer légèrement sur la
flèche et faire glisser vers le
bas
Avant l’utilisation
Récepteur
Fonctionnement
Orienter la télécommande directement vers le capteur de signal, en
prenant soin d’éviter les obstacles, à une distance maximum de 7 m
(23 pi).
³S’assurer que la fenêtre de transmission et le capteur sont propres.
³Le fonctionnement de la télécommande peut être affecté par un
éclairage ambiant intense (lumière solaire directe) et la présence de
portes de verre.
Ne pas;
³déposer d’objets lourds sur la télécommande.
³démonter la télécommande.
³déverser de liquides sur la télécommande.
C
»
Ouverture du couvercle de la
télécommande
9
RQT5823
Installation des enceintes
A
3 Enceinte centrale
1 Enceinte avant
(gauche)
2 Enceinte avant
(droite)
30° 30° 6 Enceinte d’extrêmes-graves
120°
5 Enceinte
ambiophonique
(droite)
4 Enceinte
ambiophonique
(gauche)
A
»
Emplacement des enceintes
L’emplacement idéal des cinq petites enceintes se trouve sur un cercle dont le centre est le siège pour l’écoute comme le montre la figure.
(Les angles sont approximatifs.) Étant donné que cela n’est pas toujours possible à cause de la disposition de la plupart des pièces, les
réglages de DISTANCE sur le récepteur permettent de compenser
ces différences (á page 41).
Enceintes avant (1 2)
Placer les enceintes de droite et de gauche sur chaque côté du téléviseur avec la hauteur de la tête à la position d’écoute de manière à
obtenir une cohérence optimale entre l’image et le son.
Enceinte centrale (3)
Placer l’enceinte centrale dessous ou dessus le centre du téléviseur.
Orienter l’enceinte vers la position d’écoute.
B
Enceintes ambiophoniques (4 5)
Rendu chromatique irrégulier
Enceinte centrale
Installer les enceintes ambiophoniques à droite et à gauche de la position d’écoute, ou légèrement à l’arrière, et à environ 1 m (4 pi) plus haut
que le niveau de l’oreille.
Enceinte d’extrêmes-graves (6)
Enceinte avant
(gauche)
Enceinte avant
(droite)
Téléviseur
(non fourni)
L’enceinte d’extrêmes-graves peut être placée presque n’importe où à
la condition qu’elle soit à une distance raisonnable du téléviseur.
Il est recommandé de varier l’emplacement de cette enceinte jusqu’à
ce que le rendu sonore optimal soit atteint. Placer l’enceinte dans un
coin peut sembler accentuer le dynamisme des graves, mais cela peut
aussi altérer le naturel du rendu dans les basses fréquences.
Remarques sur les enceintes
º Les enceintes peuvent être endommagées et leur durée de service
raccourcie lors d’un réglage du son à haut volume pendant
longtemps.
º Réduire le volume dans les cas suivants afin d’éviter des
dommages.
³Lors de la lecture d’un son déformé.
³Lorsque les enceintes reçoivent un sifflement provenant d’un
microphone ou d’un torne-disques, des parasites d’émissions FM
ou des signaux continus d’un oscillateur, disque d’essai ou instrument électronique.
³Lors du réglage de la qualité du son.
³Pour établir ou couper le courant de l’appareil.
Positionnement pour obtenir le meilleur effet
La manière dont les enceintes sont installées peut affecter les graves
et le champ sonore. Noter les points suivants.
³Placer les enceintes sur des bases solides et plates.
³Le placement des enceintes trop près du sol, d’un mur et d’un coin
peut provoquer des graves excessives. Recouvrir les murs et les
fenêtres de rideaux épais.
[B] En cas de rendu chromatique irrégulier sur le téléviseur
Ces enceintes ont été conçues pour être placées à proximité
d’un téléviseur; toutefois, il peut arriver que l’image soit affectée
sur certains téléviseur.
Dans un tel cas, couper le contact sur le téléviseur pendant
environ 30 minutes.
La fonction de démagnétisation du téléviseur devrait corriger le
problème.
Par contre, si le problème devait persister, éloigner les enceintes du téléviseur.
10
RQT5823
Avis
³Afin d’éviter tout risque d’incendie ou
dommage à l’amplificateur et aux
hautparleurs, n’utiliser ces enceintes
acoustiques qu’avec la chaîne
recommandée. Contacter un technicien
qualifié en cas de dommages ou si un
changement soudain dans la performance de
l’appareil est noté.
³Ne pas fixer ces enceintes au mur en
utilisant une méthode d’installation autre que
celle donnée dans ce manuel.
Installation debout
Déplacement de la plaque de marque
º Petite enceinte
Debout
Sur le côté
La plaque identifiant la marque Panasonic peut être tournée si les petites enceintes sont couchées sur le côté.
Tourner la plaque à la position désirée.
³Les treillis d’enceinte ne peuvent pas être enlevés.
º Grande enceinte
Fixer les coussinets en caoutchouc afin d’éviter toute vibration qui
pourrait provoquer la chute ou le déplacement des enceintes.
Une feuille de 25 coussinets en caoutchouc est fournie. Utiliser de 3 à
4 coussinets par enceinte.
S’assurer que les conditions suivantes sont satisfaites lors de
l’achat des supports.
³Vis; diamètre: 5 mm, pas: 0,8 mm, longueur: épaisseur de la
plaque du support et entre 7 et 10 mm de plus.
Distance entre le centre des trous; 60 mm.
³Les supports doivent pouvoir supporter un poids de 10 kC (22 lb).
³Les supports doivent être stables même si les enceintes sont
placées dans une position élevée.
5 mm, pas de 0,8 mm
Note
³Placer les enceintes sur une surface droite afin d’éviter qu’elles ne
tombent. Prendre les précautions qui s’imposent s’il n’est pas possible de placer les enceintes sur une surface droite.
³Installer les enceintes à au moins 10 mm (13/32 po) de la chaîne
pour assurer une ventilation adéquate.
60 mm
(2–23/64 po)
Supports
Insérer les vis du
support dans ces
trous.
Avant l’utilisation
Montage sur support
Épaisseur de la plaque
i7 à 10 mm
(9/32 po à 25/64 po)
Montage mural
º À la verticale
º À l’horizontale
Coussinets en caoutchouc
(inclus)
Vis
;;
;;
;;
Vis
30–35 mm
(1–3/16 à 1-3/8 po)
106 mm
(4–11/64 po)
Coussinets en
caoutchouc (inclus)
7–9 mm
(9/32 à 23/64 po)
106 mm
(4–11/64 po)
Coussinets en
caoutchouc
(inclus)
Vis
;;
;;
;;
30–35 mm
(1–3/16 à 1-3/8 po)
7–9 mm
(9/32 à 23/64 po)
Note
Fixer quatre coussinets de caoutchouc à chacune des enceintes en
prenant soin qu’ils ne recouvrent pas les trous. Insérer une vis à bois
dans une section épaisse et résistante du mur. La surface doit pouvoir
supporter un poids de 10 kC (22 lb). Communiquer avec un détaillant
pour plus de détails.
11
RQT5823
Installation des enceintes
1
»
Fixer les auto-adhésifs aux câbles des enceintes
Les 6 câbles sont de la même.
Environ 10 cm (4 po)
1
1
2
3
4
5
6
SUBWOOFER
CENTER
SURROUND R
SURROUND L
FRONT R
FRONT L
SUBWOOFER
CENTER
SURROUND R
SURROUND L
FRONT R
FRONT L
FRONT L
6
5
4
3
2
1
FRONT L
3
4
5
6
SUBWOOFER
CENTER
SURROUND R
SURROUND L
2
»
2
FRONT R
CENTER
SURROUND R
SURROUND L
FRONT R
FRONT L
5
4
3
2
FRONT L
1
FRONT L
SUBWOOFER
6
FRONT L
1
1
1
1
Raccordement des câbles au récepteur
º Câbles des enceintes
Arrière du récepteur
³Raccorder les câbles de façon que les numéros des auto-adhésifs
correspondent aux numéros indiqués sous les bornes.
³Raccorder les câbles rouges aux bornes rouges (i) et les câbles
noirs aux bornes noires (j).
³S’assurer que les fils des câbles sont entièrement insérés afin qu’ils
ne se touchent et provoquent un court-circuit.
SPEAKERS
Rouge
SUB- SURROUND CENTER
WOOFER R L
FRONT
R
Noir
L
FRONT R
1
2
3
+
+
2
FRONT L
–
–
6
5 4
3
2
1
1
Faire les raccordements de façon que
les numéros des auto-adhésifs correspondent aux numéros sous les bornes.
3
»
Raccordement des enceintes et de leurs câbles
3 Enceinte centrale
1 Enceinte avant
(gauche)
2 Enceinte avant
(droite)
30° 30° 6 Enceinte d’extrêmes-graves
Les 5 petites enceintes sont identiques.
Raccorder les câbles, avec les auto-adhésifs 1 à 5 en place, aux
petites enceintes: 2 enceintes avant, 2 enceintes ambiophoniques et
1 enceinte centrale.
Raccorder le câble, avec l’auto-adhésif 6 en place, à la grande
enceinte: enceinte d’extrêmes-graves.
120°
4 Enceinte
ambiophonique
(gauche)
5 Enceinte
ambiophonique
(droite)
Panneau arrière des petites enceintes
Rouge
Noir
Panneau arrière de la grande enceinte
Rouge
Noir
Note
Après avoir terminé les raccordements et la mise en route, enrouler
l’excédant des cordons et attacher avec une ficelle.
12
RQT5823
Raccordements
Câble de raccordement stéréo
Blanc L (G)
Câble de raccordement vidéo (2 fournis)
Rouge R (D)
Câble à fibres optiques (1 fourni)
Câble S-vidéo
Avant d’effectuer les raccordements, s’assurer que le contact est
coupé sur tous les appareils.
Pour le raccordement des appareils, consulter le manuel
d’utilisation approprié.
L’équipement périphérique et les câbles sont vendus séparément
sauf indication contraire.
Ne pas brancher le changeur en passant
par le magnétoscope.
La lecture de l’image pourrait être déformée par la protection
anti-piratage.
Raccordement du récepteur, changeur et téléviseur
Capuchon anti-poussière
³Ne pas plier le câble à fibres optiques.
³Si le connecteur optique numérique n’est pas utilisé,
s’assurer de remettre son capuchon anti-poussière en
place.
Câble à fibres optiques (fourni)
Récepteur
Changeur
Câble de raccordement vidéo
(fourni)
L
A
DIGITAL IN
FM
ANT
TV
OPTICAL1 OPTICAL2 COAXIAL
(TV)
(DVD)
VCR
B
DVD/DVD 6CH
MONITOR
OUT
CENTER SURROUND
IN
L
C
Câble de
raccordement stéréo
OPTICAL
VIDEO
OUT
AC IN
PR
R
SUBWOOFER
S VIDEO
OUT
DIGITAL
AUDIO OUT
AUDIO OUT
PB
Avant l’utilisation
Raccordement du câble à fibres optiques
Y
COMPONENT
VIDEO OUT
(PCM/
BITSTREAM)
75 Ω
IN
GND
CD
LOOP
EXT
AM
ANT
TAPE
REC
(OUT)
PLAY
(IN)
IN
SUBWOOFER
TV
OUT
IN
R
FRONT
AC IN
L
L
R
R
AC OUTLET
º Prise S VIDEO OUT
Câble de raccordement
vidéo (fourni)
VIDEO
IN
Téléviseur ou moniteur
[A] Entrée d’enceintes centrale, ambiophonique d’extrêmes-graves (G/D)
[B]
[C]
Raccorder la sortie d’un lecteur DVD-Audio à
6 canaux (5,1 canaux) à ces prises. Le cas
échéant, il faut débrancher le changeur des bornes
avant.
Cette connexion est nécessaire lorsqu’il est prévu
d’enregistrer à partir du changeur (á page 34) et
pour la lecture audio à fréquences d’échantillonnage élevées (á page 25).
S’il devient nécessaire de débrancher le changeur
du récepteur, ces prises peuvent servir à brancher
une enceinte d’extrêmes-graves avec amplificateur.
Câble S-vidéo
Prise d’entrée
S-vidéo sur
S VIDEO
le téléviseur
OUT
La prise de sortie S(séparée)-Vidéo assure une image plus brillante que celle
offerte par la sortie vidéo (VIDEO OUT) ordinaire. Elle sépare en effet les signaux
de la chrominance (C) de ceux de la luminance (Y) avant de les acheminer aux
circuits du téléviseur (la qualité de l’image varie selon le type de téléviseur utilisé).
º Prise COMPONENT VIDEO OUT
Câble de raccordement vidéo
PR
Prise PR
Prise PB
Prise Y
PB
Y
Prises vidéo composante
du téléviseur
La prise de sortie de signal vidéo composante achemine séparément les signaux
de différence chromatique (PB/PR) et le signal de luminance (Y) de manière à assurer un rendu chromatique d’une grande fidélité.
³La désignation des prises de signal vidéo composante varie d’un téléviseur ou
d’un moniteur à l’autre (ex.: Y/PB/PR, Y/B-Y/R-Y, Y/CB/CR) et ainsi de suite. Relier
les prises de même couleur.
³Après avoir effectué les connexions, régler le niveau du noir pour optimiser
l’image (se reporter à la page 46, Vidéo—Commande de niveau du noir).
13
RQT5823
Raccordements
Raccordement des antennes
Fixer sur le support et placer
sur une surface plate.
Visser sur une surface
verticale.
Antenne FM
Vis
(fournie)
ou
Fixer l’autre extrémité de l’antenne dans la
direction offrant la meilleure réception.
Bande adhésive
Antenne-cadre AM (fournie)
Antenne FM intérieure (fournie)
TV
MONITOR
OUT
DIGITAL IN
OPTICAL1
(TV)
FM
ANT
OPTICAL2
(DVD)
S-VIDEO
VCR1
IN
Antenne-cadre AM
TV
VCR1
MONITOR
OUT
COAXIAL
Éloigner le fil d’antenne des
magnétophones à cassette, du
changeur et des autres fils.
75 Ω
IN
GND
1
CD
LOOP
EXT
L
AM
ANT
R
2
TAPE
REC
(OUT)
PLAY
(IN)
TV
(OUT)
3
Raccordement d’une antenne extérieure
Antenne FM extérieure
Antenne AM extérieure
³Débrancher l’antenne FM intérieure.
³Confier l’installation de l’antenne extérieure à un technicien qualifié.
³Torsader la gaine maillée du câble coaxial et raccorder le câble à la
borne GND.
³Faire courir à l’horizontale une longueur de câble sous gaine de vinyle le long d’une fenêtre ou dans un endroit convenable.
³Laisser l’antenne-cadre AM raccordée.
³Après usage, débrancher l’antenne extérieure. Ne jamais utiliser une
antenne extérieure pendant un orage.
Antenne FM extérieure
Câble sous gaine de vinyle
5–12 m
(16 pi à 40 pi)
Câble coaxial 75 ohms
TV
MONITOR
OUT
FM
ANT
75 Ω
GND
LOOP
EXT
AM
ANT
;;
;;
OPTICAL1
(TV)
L
R
DIGITAL IN
OPTICAL2
(DVD)
IN
TV
IN
CD
TAPE
REC
(OUT)
PLAY
(IN)
20 mm (25/32 po)
VCR1
MONITOR
OUT
COAXIAL
;;
;;
;;
;;
S-VIDEO
VCR1
Gaine maillée
TV
(OUT)
;;;
;;;
10 mm (3/8 po)
Åme du câble
14
RQT5823
TV
S-VIDEO
VCR1
TV
VCR1
MONITOR
OUT
DIGITAL IN
FM
ANT
OPTICAL1
(TV)
OPTICAL2
(DVD)
IN
MONITOR
OUT
COAXIAL
75 Ω
IN
GND
CD
LOOP
EXT
L
AM
ANT
R
TAPE
REC
(OUT)
PLAY
(IN)
TV
(OUT)
Raccordement du cordon d’alimentation et autres directives
Conservation de l’énergie
Le changeur consomme très peu d’énergie, même lorsque le contact
est coupé (environ 2 W). Le récepteur consomme 1 W même lorsque
le contact est coupé par la touche [POWER, ê/I]. Pour économiser
l’énergie lorsque l’appareil n’est pas utilisé pendant une période prolongée, débrancher le cordon d’alimentation. Si l’appareil reste débranché pendant plusieurs semaines, les réglages par défaut sont
rétablis. Dans ce cas, refaire les réglages.
Ne brancher le cordon d’alimentation qu’après avoir effectué
tous les raccordements.
Note
Le cordon d’alimentation fourni est pour utilisation exclusive avec cet
appareil. Ne pas l’utiliser avec un autre appareil.
Prise de courant commutée
L’alimentation de cette prise est commandée par
l’interrupteur du récepteur. Tout appareil audio dont la
consommation nominale ne dépasse pas 80 W peut être
branché à cette prise. Dans le cas où un appareil dont la
consommation nominale est supérieure à cette limite est
branché, la prise pourrait être endommagée. Consulter
un détaillant pour faire changer le fusible.
FRONT
R
A
L
Cordon d’alimentation
(fourni)
Changeur+
–
DVD/DVD 6CH
CENTER SURROUND
SPEAKERS
HAUT – PARLEURS
L
AC IN
SURROUND
R
Y
FRONT
NENT
OUT
IN
SUBWOOFER
L
CENTER
FRONT
R
L
R
SUBWOOFER
(OUT)
+
+
–
–
L
AC IN
AC OUTLET
R
Cordon d’alimentation
(fourni)
Vers une prise secteur
(120 V c.a., 60 Hz)
Avant l’utilisation
Récepteur
15
RQT5823
Autres raccordements
Câble de raccordement stéréo
Blanc L (G)
Câble audio coaxial
Rouge R (D)
Câble à fibres optiques
Câble de raccordement vidéo
Modification des réglages d’entrée numérique
Note
³Ce récepteur ne peut pas décoder les signaux RF (radiofréquences)
Dolby Digital d’un lecteur de disque laser.
³Pour le raccordement d’un compensateur de fréquence, utiliser les
prises TAPE.
³Une connexion analogique est nécessaire s’il est prévu d’enregistrer
à partir du changeur (á page 34).
Il est possible, au besoin, de changer les paramètres d’entrée des
prises numériques (par exemple, dans le cas où le lecteur CD utilisé
n’aurait pas de sortie coaxiale). Vérifier l’équipement raccordé, puis
modifier les paramètres (á pages 41et 42).
Raccordement d’éléments audio
OUTPUT
FRONT
R
A
L
DIGITAL
+
OUT
Lecteur CD (ou changeur CD)
–
DIGITAL IN
OPTICAL1
(TV)
OPTICAL2
(DVD)
TV
VCR
DVD/DVD 6CH
MONITOR
OUT
COAXIAL
FM
ANT
CENTER SURROUND
SPEAKERS
HAUT – PARLEURS
IN
L
SURROUND
R
75 Ω
IN
GND
CD
LOOP
EXT
TAPE
REC
(OUT)
IN
SUBWOOFER
TV
PLAY
(IN)
OUT
IN
FRONT
CENTER
FRONT
L
R B L
R
SUBWOOFER
(OUT)
L
L
R
R
+
AC IN
AC OUTLET
–
AM
ANT
PLAY (OUT)
REC (IN)
Magnétophone
Raccordement d’éléments vidéo
FRONT
R
A
L
+
–
DIGITAL IN
OPTICAL1
(TV)
OPTICAL2
(DVD)
TV
VCR
DVD/DVD 6CH
MONITOR
OUT
COAXIAL
FM
ANT
CENTER SURROUND
SPEAKERS
HAUT – PARLEURS
IN
L
SURROUND
R
75 Ω
IN
GND
LOOP
EXT
AM
ANT
CD
TAPE
REC
(OUT)
PLAY
(IN)
IN
SUBWOOFER
TV
OUT
IN
FRONT
R
L
(OUT)
L
L
R
R
+
–
AUDIO
OUT
VIDEO
OUT
VIDEO
OUT
AUDIO
OUT
16
RQT5823
Récepteur de signaux de satellite, etc.
CENTER
FRONT
R B L
VIDEO OUT
SUBWOOFER
VIDEO
IN
DIGITAL
OUT
Magnétoscope
VIDEO IN
Téléviseur ou moniteur
AUDIO OUT
AUDIO IN
AC IN
AC OUTLET
1
Réglage du niveau de sortie
sur les enceintes
2
SKIP
Appuyer sur [POWER, ê/I] sur le récepteur.
2
Appuyer sur [SPEAKERS] pour mettre
les enceintes en circuit.
3
Appuyer sur [TEST] pour lancer le
signal d’essai.
SLOW /SEARCH
STOP
PAUSE
PLAY
SOUND MODE CHANNEL VOLUME MUTING
HELP
4
SUBWOOFER
DIRECT TUNING/
DISC ENTER
TV VOL
Le processeur numérique de signal (DSP) passe dans le mode
SURROUND.
Le signal d’essai est automatiquement reproduit sur chaque
enceinte pendant 2 secondes:
L:
Enceinte avant (gauche)
C:
Enceinte centrale
R:
Enceinte avant (droite)
RS: Enceinte ambiophonique (droite)
LS: Enceinte ambiophonique (gauche)
SW: Enceinte d’extrêmes-graves
TV/VIDEO
1
2
3
DVD 6CH
4
5
6
DIGITAL
7
8
9
SFC
DISC ENTER/
DECK 1/2
0
/ENTER
DELAY
PLAY MODE
ACTION
CANCEL
LEVEL
SUBTITLE
AUDIO
ANGLE
DISC SKIP
REPEAT
MODE
A-B
REPEAT
DISC INFO
SEQUENTIAL
MODE
DIMMER
5
6
3·7
TEST
DVD
1
1
Note
Aucun signal d’essai n’est émis si le processeur numérique de
signal (DSP) est désactivé (á page 23).
4
POWER
Régler le volume au niveau normalement utilisé.
Régler l’équilibre des enceintes avant si vous devez le modifier
(á page 35).
2
5
SPEAKERS
Le niveau de sortie est indiqué à l’affichage.
Appuyer de nouveau pour passer à un autre canal.
SPEAKERS
6
3
TEST
L
4
VOLUME
C
R
RS
LS
LEVEL
Appuyer sur [s] ou [r] pour régler le
niveau de sortie de manière qu’il semble égal à celui des enceintes avant.
Le niveau de sortie sur les canaux C, RS et LS peut être réglé
entre j10 dB et i10 dB avec le niveau de sortie de l’enceinte
avant servant de point zéro.
Le niveau de sortie des extrêmes-graves peut être réglé à MIN
(entre 1 et 19) ou à MAX.
SW
Recommencer les étapes 5 et 6 pour régler un
niveau égal sur tous les canaux.
7
5
Appuyer sur [LEVEL] pour sélectionner le canal de l’enceinte à ajuster.
Avant l’utilisation
Faire le réglage de façon que le niveau de sortie sur toutes les enceintes semble égal à celui des enceintes avant depuis la position
d’écoute.
Appuyer sur [TEST] pour interrompre
l’émission du signal d’essai.
Pour référence
Le niveau de sortie des extrêmes-graves est extrêmement sensible à
la source. Pour des résultats de qualité optimale, régler le niveau de
sortie sur ce canal pendant l’écoute d’une source (á page 35).
6
7
TEST
17
RQT5823
DSP
SOUND MODE
Modes du processeur
numérique de signal (DSP)
DIGITAL INPUT
Le processeur numérique de signal (DSP) du récepteur décode les
signaux numériques Dolby Digital et DTS. Il détermine automatiquement le type de signal—modulation par impulsions et codage (PCM),
Dolby Digital ou DTS—et en assure le traitement approprié.
Le processeur DSP peut conférer des effets ambiophoniques à des
sources stéréophoniques (signaux analogiques ou PCM).
Sélectionner un mode: STEREO, SURROUND ou SFC.
Il se peut que le processeur DSP affecte la réception radio. Dans un tel
cas, le désactiver (á page 23).
Lorsque le processeur DSP est désactivé, le rendu redevient stéréophonique, ce qui signifie que seules les enceintes avant reçoivent un
signal.
A
L
DSP SOUND MODE
R
SPEAKERS
SOUND MODE
STEREO
B
DSP SOUND MODE
L
LS
C
R
LFE RS
Note
³Un signal à modulation par impulsions codées (PCM) avec une
fréquence d’échantillonnage de 44,1 kHz correspond au format du
signal que l’on trouve généralement sur les disques compacts. Ce
même format est parfois utilisé sur les disques DVD, mais souvent
avec une fréquence d’échantillonnage plus élevée.
³Le récepteur ne peut pas traiter d’autres formats de signal numérique, comme des signaux MPEG et PCM ayant des fréquences
d’échantillonnage de 96 kHz et 192 kHz.
SPEAKERS
DIGITAL
SOUND MODE
SURROUND
A
»
Mode STÉRÉO
Utiliser ce mode lors de l’écoute de sources stéréophoniques, qu’elles
soient numériques ou analogiques, ou pour l’écoute, sur deux canaux,
de sources ambiophoniques. Lors de l’écoute sur deux canaux, les
signaux acheminés normalement aux autres enceintes sont traités par
les enceintes avant.
C
DIGITAL INPUT
FIXED
PCM
B
»
Mode ambiophonique
(SURROUND)
Sélectionner ce mode pour lire une source ambiophonique numérique
(Dolby Digital ou DTS) ou une source analogique qui est enregistrée
avec Dolby Surround (magnétoscope par exemple).
FIXED
C
»
Changement du mode de reconnaissance
Dans de rares cas, le récepteur peut avoir des problèmes à reconnaître les signaux numériques sur des disques. Des signaux PCM sur
CD peuvent couper le début d’une plage. Sélectionner le mode PCM
FIX dans un tel cas.
Avec une source DTS, le signal peut ne pas être reconnu. Le cas
échéant, activer le mode DTS FIX.
Normalement, il n’est pas nécessaire de changer ce mode.
Le modifier seulement si le récepteur montre une difficulté à reconnaître le logiciel en cours de lecture.
Lors de la sélection de la source d’entrée et l’acheminement du signal
numérique:
Enfoncer la touche [DIGITAL INPUT].
Le mode courant s’affiche. Appuyer de nouveau sur la touche pour
changer de mode.
Sur chaque pression de la touche:
AUTO>PCM FIX>DTS FIX
^--------------------------------------}
Lorsqu’un mode FIX est activé, le récepteur ne peut pas traiter
d’autres signaux. Cela peut provoquer la sortie de parasites.
Dans un tel cas, sélectionner “AUTO”.
Le mode sélectionné est sauvegardé même si le contact du récepteur
est coupé.
18
RQT5823
A
DSP
SOUND MODE
Modes du processeur numérique de
signal (DSP)
SFC MODE
A
»
Mode SFC
(contrôle du champ sonore)
Les différents modes de contrôle du champ sonore confèrent
présence et étendue rehaussant ainsi le rendu sonore de sources
stéréo et de signaux PCM ou analogiques.
Les modes de contrôle du champ sonore ne peuvent être utilisés avec
un signal d’entrée Dolby Digital ou DTS.
Sélectionner un des modes suivants.
DSP SOUND MODE
HALL (Salle de concert)
Ce mode confère une réflexion et une étendue sonores qui rappellent
l’acoustique d’une salle de concert.
SFC MODE
CLUB
Ce mode confère une atmosphère excitante et intime en simulant le
champ sonore d’un club de jazz.
SOUND MODE SFC
LIVE (En direct)
Ce mode confère du lustre aux voix et donne l’impression d’être sur
place.
THEATER (Cinéma)
Ce mode permet d’obtenir une ambiance sonore naturelle et de mieux
percevoir la direction des sons.
SIM SURR (Simulation)
Rehausse l’étendue sonore de sources stéréo et augmente celle des
sources monaurales.
B
»
Il est possible de modeler le champ sonore en réglant le niveau de
sortie sur les enceintes et le temps de retard sur les enceintes ambiophoniques. Ces réglages peuvent être effectués dans chacun des
modes de contrôle du champ sonore.
B
AUDIO
TV
VCR
DVD
TUNER/BAND
TAPE
CD
Réglage du volume des enceintes
Appuyer sur [LEVEL] pour sélectionner le canal
de l’enceinte sur lequel effectuer le réglage.
RECEIVER
TOP MENU
MENU
Sur chaque pression de la touche:
C>RS>LS>SW
^---------------------------}
ENTER
DISPLAY
RETURN
SKIP
SLOW /SEARCH
STOP
PAUSE
Appuyer sur [s] ou [r] pour régler le niveau de
sortie.
PLAY
SOUND MODE CHANNEL VOLUME MUTING
HELP
C, RS et LS:
j10 dB à i10 dB
SW:
--- (hors circuit)()MIN()1–19>MAX
SUBWOOFER
DIRECT TUNING/
DISC
TV VOL
TV/VIDEO
1
2
3
DVD 6CH
4
5
6
DIGITAL
7
8
9
SFC
DISC ENTER/
DECK 1/2
0
/ENTER
DELAY
PLAY MODE
ACTION
CANCEL
LEVEL
SUBTITLE
AUDIO
ANGLE
DISC SKIP
REPEAT
MODE
A-B
REPEAT
DISC INFO
SEQUENTIAL
MODE
DIMMER
Réglage du temps de retard
1
1
2 2
TEST
Réglage du champ sonore
Fonctions de base
SPEAKERS
Appuyer sur [DELAY].
Appuyer sur [s] ou [r] pour régler le temps de
retard.
Le temps de retard peut être réglé par intervalle de 10 millisecondes (ms), entre 10 et 100 ms.
Le réglage par défaut pour chaque mode est 50 ms.
DVD
19
RQT5823
1 2 5- 51
Lecture de disques
3 4
2
Préparatifs
Établir le contact sur le téléviseur et sélectionner l’entrée vidéo sur le
téléviseur selon les raccordements du récepteur et du changeur.
1
Appuyer sur [POWER, ê/I] sur le récepteur et sur le changeur.
Établir d’abord le contact sur le récepteur.
Tiroir
DISC SKIP
5
DISC
DISC
SKIP
DI
SC
PLAY
MODE
1
2
3
4
5
6
7
8
9
0
S10
∫
CANCEL
;
SC 2
SEQUENTIAL REPEAT
MODE
MODE
DISC
EXCHANGE
CINEMA
DI
V.S.S.
DISC
SELECTOR
DISC 1
ADVANCED
SURROUND
POWER
6
3
1
4
C
DIS
1
2
Appuyer sur [SPEAKERS] pour mettre
les enceintes en circuit.
3
Tourner le sélecteur [INPUT SELECTOR] à la position “DVD”.
4
Appuyer sur [DIGITAL INPUT] pour
sélectionner “DIGITAL”.
OPEN/CLOSE
<
³L’indicateur s’allume.
³Une fois ce mode réglé, il est choisit automatiquement
chaque fois que “DVD” est sélectionné.
1
POWER
5
Sélectionner le mode DSP voulu.
6
Appuyer sur [OPEN/CLOSE <] pour
ouvrir le tiroir.
POWER
et
Í/I
2
SPEAKERS
3
5
³Introduire les disques sur les plateaux avec leur étiquette vers
le haut.
³Il est possible de charger un disque sur un autre plateau en
appuyant sur [DISC SKIP].
³Pour fermer le tiroir, appuyer de nouveau sur [OPEN/
CLOSE <].
INPUT SELECTOR
4
DIGITAL INPUT
1
2
DSP SOUND MODE
SFC MODE
SPEAKERS
SOUND MODE
SURROUND
6
OPEN/CLOSE
<
1
2
2
20
RQT5823
Appuyer sur [DSP SOUND MODE].
L’indicateur correspondant au mode choisi s’allume
(á pages 18–19).
Pour sélectionner “SFC”
Appuyer sur le sélecteur [SFC MODE].
Une fois ce mode réglé, il est choisit automatiquement chaque
fois que “DVD” est sélectionné.
1
L’étiquette doit être
dirigée vers le haut.
(Avec les disques à
double face, introduire le
disque avec l’étiquette de
la face devant être lue
dirigée vers le haut.)
Lecture de disques
8
7
Appuyer sur [1] (lecture).
La lecture commence.
Pour commencer la lecture sur un autre disque, appuyer sur
[DISC 1]–[DISC 5].
8
DISC EXCHANGE
DISC
SELECTOR
DISC 1
DISC
DISC
SKIP
1
2
3
4
5
6
7
8
9
0
S10
CANCEL
∫
;
Coupure automatique du contact
Le changeur se commute automatiquement en mode attente après
30 minutes en mode arrêt.
3
DI
SC
PLAY
MODE
SC 2
DISC
EXCHANGE
CINEMA
V.S.S.
SEQUENTIAL REPEAT
MODE
MODE
DI
5
ADVANCED
SURROUND
POWER
Après l’écoute
S’assurer de réduire le volume et appuyer sur [POWER, ê/I] pour
commuter le récepteur en mode attente.
7
;
Régler le volume.
4
C
DIS
1
OPEN/CLOSE
Arrêt de la lecture
Appuyer sur [º] (á page 26, Fonction de poursuite).
∫
DISC 1-5, DISC SKIP
OPEN/CLOSE<
7
Initialisation
1
Numéro du disque
en position de lecture
L’affichage sur
le changeur
PGM RNDA-B
DVD V CD
VIDEO SEQ. 1
8
TITLE TRACK CHAP
VOLUME
DOWN
UP
1
V.S.S.
BASS
CINEMA
Pause
Appuyer sur [;] pendant la lecture.
Appuyer sur [1] (lecture) pour poursuivre la lecture.
Si le symbole “/” s’affiche sur le téléviseur
Cela signifie que l’opération demandée est interdite par le changeur ou
le disque.
Réglages utiles
De nombreux réglages offerts sur le récepteur et sur le
changeur améliorent le plaisir de visionner les images. Parmi
ceux-ci, il y a:
³Les langues utilisées pour les menus du changeur et des
disques, des dialogues et des sous-titres.
³Format de l’image télévisée (normal 4:3 ou à grand écran
16:9).
³Compression dynamique.
Voir les détails sur ces réglages et d’autres aux pages 41 à 47.
Fonctions de base
<
³Indicateurs “DISC 1–5”
Éteint: Aucun disque sur le plateau
Orange: Disque DVD
Vert:
Disque CD ou CD-Vidéo, ou le changeur n’a pas encore
déterminé le contenu du plateau.
Mesures à prendre pour prévenir tout dommage
Ne pas:
³Placer plus d’un disque sur un plateau.
³Toucher le tiroir ou le carrousel lorsqu’ils sont en mouvement.
³Tourner le carrousel à la main.
³Refermer le tiroir à la main.
º Changement du disque en position de lecture
Appuyer sur [DISC EXCHANGE].
Le tiroir s’ouvre et le plateau contenant un disque qui était en position de lecture apparaît à l’avant gauche.
Changer le disque.
! Appuyer sur [DISC EXCHANGE].
Le tiroir se referme et la lecture s’amorce à partir du début du nouveau disque mis en place.
º Changement de disques pendant la lecture
Appuyer sur [OPEN/CLOSE <] pour ouvrir le tiroir des disques.
Le lecture se poursuit sans interruption.
Appuyer sur [DISC SKIP] pour faire tourner le
plateau.
Le plateau tourne d’une position dans le sens horaire. Chaque
pression suivante fait tourner le plateau de deux positions, d’abord
en sens antihoraire puis en sens horaire.
! Remplacer le disque, puis appuyer sur [OPEN/
CLOSE <] pour refermer le tiroir.
21
RQT5823
Touches numériques
5
DISC
DISC
SKIP
DI
SEQUENTIAL REPEAT
MODE
MODE
SC
PLAY
MODE
1
2
3
4
5
6
7
8
9
0
S10
∫
CANCEL
;
1. Appuyer sur [DISC 1]–[DISC 5] sur le changeur ou sur
[DIRECT TUNING/DISC] et [1]–[5] sur la télécommande pour
sélectionner le disque.
2. Appuyer sur les touches numériques pour sélectionner la
plage.
Sélection d’un numéro à 2 chiffres
Exemple: Pour sélectionner la plage 23, appuyer sur [L] ou
[L/ENTER], puis sur [2] et [3].
La lecture s’amorce à partir de la plage/titre sélectionné.
C
DIS
4
1
OPEN/CLOSE
<
AUDIO
TV
VCR
DVD
TUNER/BAND
TAPE
CD
Note
³Avec certains disques, cette fonction peut être utilisée en mode arrêt
seulement.
³Elle peut cependant ne pas être disponible du tout avec certains
disques.
Si un menu de titre s’affiche à l’écran du téléviseur (á page 26)
Utiliser les touches du curseur pour mettre en surbrillance un titre et
appuyer sur [ENTER] sur la télécommande.
ou
Utiliser les touches numériques pour sélectionner un titre.
Lecture de disques CD-R et CD-RW
Le changeur peut prendre en charge des disques CD-DA (audio
numériques) et CD-Vidéo ainsi que des disques CD-R et CD-RW finalisés¤ à la fin d’enregistrement de l’enregistrement.
¤Le mot “finalisé” signifie que les disques ont suivi un processus permettant aux lecteurs CD-R/CD-RW de lire des disques audio du
même format.
Lecture de MP3 sur CD-R et CD-RW
³Non compatible à l’enregistrement multisession
Lors de l’enregistrement multisession en format MP3 au moyen d’un
CD-R/CD-RW, seuls les enregistrements effectués lors de la
première session pourront être lus.
³Les enregistrements ne seront pas nécessairement lus dans leur ordre d’enregistrement. Ils seront re-classés selon leur titre et de la
façon suivante: par ordre numérique en premier s’il s’agit d’un chiffre,
par ordre alphabétique et majuscules en deuxième et par ordre alphabétique et minuscules en dernier.
³Si une plage en format MP3 contenant des données d’image fixe est
lue, le son ne sera pas entendu immédiatement et le temps de la
durée écoulée ne sera pas affiché pendant ce délai. Même une fois
la lecture lancée, le temps de lecture exacte ne sera pas affiché.
RECEIVER
TOP MENU
3, 4, 2, 1/
ENTER
MENU
ENTER
DISPLAY
RETURN
SKIP
SLOW /SEARCH
STOP
∫
PAUSE
PLAY
SOUND MODE CHANNEL VOLUME MUTING
HELP
DIRECT TUNING/
DISC
SUBWOOFER
DIRECT TUNING//
DISC
Touches
numériques
TV VOL
TV/VIDEO
1
2
3
DVD 6CH
4
5
6
DIGITAL
7
8
9
SFC
DISC ENTER/
DECK 1/2
0
/ENTER
DELAY
PLAY MODE ACTION
CANCEL
LEVEL
SUBTITLE
ANGLE
AUDIO
DISC SKIP
REPEAT
MODE
A-B
REPEAT
DISC INFO
SEQUENTIAL
MODE
DIMMER
TEST
DVD
1
DIRECT TUNING/
DISC
DISC 1
DISC
5
SC 2
DI
4
D
ISC
1
2
4
5
2
1
2
3
4
5
6
Note
³La rotation du disque continue pendant l’affichage du menu même
après la fin de la lecture d’un enregistrement. Appuyer sur [º] lorsque la lecture est finie pour économiser le moteur du changeur et
l’écran du téléviseur.
³Pendant la lecture d’un disque DVD, le volume sur le téléviseur pourrait être plus bas que lors d’une télédiffusion ou de la lecture d’une
autre source.
Si le volume sonore a été élevé, le réduire avant de commencer la
lecture d’une autre source afin de prévenir tout risque de niveau sonore excessif.
Pour référence
ou
3
DI
SC
7
8
9
0
S10
ou
3
1
2
3
4
5
6
7
8
9
0
[B] Indicateurs du format de signal
/ENTER
B
L
R
SPEAKERS
DIGITAL
SOUND MODE
SURROUND
L
LS
C
R
LFE RS
SPEAKERS
DIGITAL
22
Les indicateurs suivants s’allument sur le changeur pour confirmer la
source utilisée.
ëDIGITAL
Sources Dolby Digital
DTS
Sources DTS
ëPRO LOGIC
Sources analogiques dans le mode ambiophonique (SURROUND)
Sources numériques avec signaux PCM dans le mode ambiophonique (SURROUND)
Sources Dolby Digital avec codage Dolby Pro Logic, dans le mode
ambiophonique (SURROUND)
[C] Indicateurs de format du programme
C
RQT5823
Lecture de disques
[A] Lecture à partir d’un titre ou d’une plage spécifique
SC 2
DI
Í/I
DISC
EXCHANGE
CINEMA
V.S.S.
DISC
SELECTOR
DISC 1
ADVANCED
SURROUND
POWER
DISC 1-5
S10 ∫
3
A
SOUND MODE
SURROUND
Les indicateurs de format du programme s’allument sur le récepteur
pour indiquer les canaux compris dans le signal d’entrée numérique.
Ils demeurent éteints lorsque l’entrée est analogique.
L: Canal avant (gauche)
C: Canal centre
R: Canal avant (droit)
LS: Canal ambiophonique (gauche)
RS: Canal ambiophonique (droit)
S: Dans le cas où le canal ambiophonique est monaural.
LFE (effet basse fréquence): Crée un effet d’extrêmes-graves.
Écoute de la radio
A
2
1
A
»
1
Il est possible de syntoniser les stations manuellement en sélectionnant la fréquence ou de programmer un total de 30 stations dans les
adresses mémoire (présyntonisation) pour faciliter la syntonisation
(á page 24).
FM MODE
1
Tourner
le
SELECTOR]
“TUNER”.
2
Appuyer sur [BAND] pour sélectionner “FM” ou “AM”.
3
Appuyer sur [TUNING X ou W] pour
sélectionner la fréquence de la station voulue.
INPUT SELECTOR
sélecteur
[INPUT
pour
sélectionner
Intervalles de syntonisation: FM–0,2 MHz
AM–10 kHz
L’indicateur “TUNED” s’allume lorsque la station est
syntonisée.
L’indicateur “STEREO” s’allume sur réception d’une émission
FM diffusée en stéréo.
2
BAND
MHz
3
Syntonisation manuelle
Recherche automatique d’une station
Maintenir la touche [TUNING X ou W] enfoncée jusqu’à ce que la
fréquence affichée change; la recherche est interrompue dès qu’une
station émettrice est repérée.
(En cas d’interférence, la syntonisation pourrait être interrompue.)
Pour une meilleure réception
TUNING
MHz
TUNED
STEREO
B
AUDIO
1
TV
VCR
DVD
TUNER/BAND
TAPE
CD
Bande FM
Il est possible au besoin d’améliorer la réception dans la bande FM en
passant dans le mode monaural.
Appuyer sur [FM MODE].
L’indicateur “MONO” s’allume.
Pour annuler, appuyer de nouveau sur [FM MODE].
Fonctions de base
DSP
3 SOUND
MODE
Désactivation du processeur DSP
Il est possible d’améliorer la qualité de la réception en désactivant le
processeur DSP (á page 18).
Enfoncer la touche [DSP SOUND MODE] jusqu’à ce que l’indication
“DEFEAT” s’affiche.
Pour remettre le processeur DSP en circuit, enfoncer de nouveau la
touche [DSP SOUND MODE].
RECEIVER
TOP MENU
MENU
ENTER
DISPLAY
RETURN
SKIP
Pour référence
Le changeur peut créer un brouillage sur la réception radio. Le cas
échéant, couper le contact sur le changeur ou l’éloigner de l’antenne.
SLOW /SEARCH
STOP
PAUSE
PLAY
SOUND MODE CHANNEL VOLUME MUTING
HELP
SUBWOOFER
B
»
Syntonisation directe
Appuyer sur [TUNER/BAND].
Sur chaque pression de la touche, la sélection de la bande change.
2
3
DIRECT TUNING/
DISC
TV VOL
TV/VIDEO
1
2
3
DVD 6CH
4
5
6
DIGITAL
7
8
9
SFC
DISC ENTER/
DECK 1/2
0
/ENTER
DELAY
PLAY MODE
ACTION
CANCEL
LEVEL
SUBTITLE
AUDIO
ANGLE
DISC SKIP
REPEAT
MODE
A-B
REPEAT
DISC INFO
SEQUENTIAL
MODE
DIMMER
DVD
TEST
Appuyer sur [DIRECT TUNING/DISC].
! Appuyer sur les touches numériques correspondant à la fréquence de la station voulue.
Exemple: Pour syntoniser 107,9 MHz,
[1]>[0]>[7]>[9]
Intervalles de syntonisation: FM–0,1 MHz
AM–10 kHz
appuyer
sur
Note
1. Si aucune touche n’est pressée pendant le clignotement du
curseur, la fréquence de la station syntonisée précédemment apparaît sur l’affichage.
2. En cas d’erreur au moment de l’entrée de la fréquence, l’indication
“ERROR” apparaît sur l’afficheur.
23
RQT5823
Écoute de la radio
A
C
MEMORY
Présyntonisation
Choisir soit la présyntonisation automatique–qui met en mémoire les
stations pouvant être captées par le récepteur–soit la présyntonisation manuelle, qui permet de sélectionner les stations une à une et
dans l’ordre voulu. La mémoire accepte un total de 30 stations.
Important
Si une nouvelle station est mise en mémoire, cela a pour effet de
supprimer la station qui se trouvait préalablement à cette adresse.
A
»
1 3 2 4
Présyntonisation automatique
Stations FM
Préparatifs: Syntoniser la fréquence FM à partir de laquelle doit
s’amorcer la présyntonisation.
A
Enfoncer la touche [MEMORY].
MEMORY
Les stations FM pouvant être captées sont mémorisées dans les
adresses 1 à 30.
M
Stations AM
Préparatifs: Syntoniser la fréquence AM à partir de laquelle doit
s’amorcer la présyntonisation.
B
Enfoncer la touche [MEMORY].
Les stations AM pouvant être captées sont mémorisées dans les
adresses 21 à 30. (Les stations FM à ces adresses seront remplacées
le cas échéant.)
M
D
21
Pendant la présyntonisation automatique, l’indicateur mémoire
clignote et les fréquences défilent à l’affichage. Au moment de la mise
en mémoire d’une station ([B]), l’indicateur mémoire et le numéro de
l’adresse mémoire s’affichent pendant une seconde.
La dernière station mémorisée s’affiche une fois la mise en mémoire
terminée.
Pour référence
Même si le cordon d’alimentation de l’appareil est débranché, les stations demeurent en mémoire pendant environ un mois.
C
»
STOP
CHANNEL
PAUSE
Syntoniser la station.
Appuyer sur [MEMORY].
! Appuyer sur [TUNING X ou W] pour sélectionner une adresse mémoire.
" Appuyer sur [MEMORY].
SOUND MODE CHANNEL VOLUME MUTING
SUBWOOFER
DIRECT TUNING/
DISC
≥10/ENTER, 1–0
Mettre les stations en mémoire une à la fois.
PLAY
HELP
TV VOL
TV/VIDEO
1
2
3
DVD 6CH
4
5
6
DIGITAL
7
8
9
SFC
DISC/ ENTER
DECK 1/2
0
/ENTER
DELAY
PLAY MODE
ACTION
CANCEL
LEVEL
Présyntonisation manuelle
D
»
1
Sélection de l’adresse mémoire
Appuyer sur [PRESET].
Le numéro de l’adresse mémoire clignote pendant environ
5 secondes.
1
2
2
PRESET
Enfoncer les touches pour passer plus rapidement d’une
adresse mémoire à une autre.
TUNING
MHz
24
RQT5823
Appuyer sur [TUNING X ou W].
Depuis la télécommande
Appuyer sur [CHANNEL X ou W].
ou
Appuyer sur les touches numériques.
Pour les adresses 1 à 9, appuyer sur la touche numérique correspondante.
Pour les adresses 10 et supérieures, appuyer sur [L/ENTER],
puis sur les deux chiffres.
Exemple: Pour sélectionner l’adresse 21: [L/ENTER]>[2]>[1]
1
Utilisation avec d’autres
sources
1
2
1
TUNER_)CD_)DVD
:
;
TAPE(-=VCR(-=TV
Pour alterner entre l’entrée analogique et l’entrée
numérique (CD et TV), appuyer sur [DIGITAL INPUT].
Sur chaque pression de la touche:
ANALOG()DIGITAL
L’indicateur s’allume lorsque “DIGITAL” est sélectionné.
Lorsqu’un mode est réglé pour une source donnée, il est sélectionné chaque fois que cette source est choisie.
DIGITAL INPUT
AUDIO
TV
VCR
DVD
TUNER/BAND
TAPE
CD
RECEIVER
TOP MENU
MENU
2
Sélectionner le mode DSP.
3
Démarrer la source.
ENTER
DISPLAY
RETURN
SKIP
SLOW /SEARCH
STOP
PAUSE
PLAY
SOUND MODE CHANNEL VOLUME MUTING
HELP
SUBWOOFER
DIRECT TUNING/
DISC
TV VOL
TV/VIDEO
1
2
3
DVD 6CH
4
5
6
DIGITAL
7
8
9
SFC
DISC ENTER/
DECK 1/2
0
/ENTER
DELAY
PLAY MODE
ACTION
CANCEL
LEVEL
SUBTITLE
AUDIO
ANGLE
DISC SKIP
REPEAT
MODE
A-B
REPEAT
DISC INFO
SEQUENTIAL
MODE
DIMMER
DVD 6CH
SFC
2
TEST
º Commutation entre DVD à 2 canaux et à
6 canaux
La connexion analogique entre le récepteur et le changeur est sur
2 canaux, mais il est possible de choisir une entrée à 6 canaux si un
lecteur DVD à 6 canaux est raccordé à l’appareil (á page 13). Utiliser
l’entrée analogique pour l’enregistrement afin de profiter de sources
comme le PCM linéaire et le PCM linéaire à multiples canaux.
INPUT SELECTOR
1
Appuyer sur [DVD 6CH].
Sur chaque pression de la touche:
DVD()DVD 6CH
L’entrée se commute automatiquement sur DVD si une pression est
exercée sur cette touche pendant qu’une autre source est sélectionnée.
Une fois que ce mode est réglé, il est sélectionné chaque fois qu’une
pression est exercée sur la touche “DVD”.
2
DSP SOUND MODE
Appuyer sur [DSP SOUND MODE].
Sur chaque pression de la touche:
STEREO>SURROUND>SFC
^---------------------------------------------}
L’indicateur correspondant au mode s’allume.
Sélectionner le mode approprié à la source
(á pages 18–19).
Pour sélectionner “SFC”
Appuyer sur [SFC MODE].
Lorsqu’un mode est réglé pour une source donnée, il est sélectionné chaque fois que cette source est choisie.
Pour référence
³Si un magnétoscope est utilisé et que TAPE, CD ou TUNER est
sélectionné, l’image demeure affichée à l’écran.
DVD
1
Tourner
le
sélecteur
[INPUT
SELECTOR] pour sélectionner la
source d’entrée.
Fonctions de base
2- 2-
SFC MODE
SPEAKERS
SOUND MODE
SFC
Note
³Il est impossible d’utiliser un des modes DSP lorsque l’entrée
DVD 6CH est activée.
³Les réglages du récepteur (á page 41) ne sont pas fonctionnels lorsque l’entrée DVD 6CH est activée. Au besoin, changer les réglages
sur le lecteur DVD.
25
RQT5823
SEQUENTIAL MODE
DISC
SELECTOR
DISC 1
5
ADVANCED
SURROUND
DISC
DISC
EXCHANGE
CINEMA
DISC
SKIP
SC
PLAY
MODE
1
2
3
4
5
6
7
8
9
0
S10
∫
CANCEL
;
3
DI
SEQUENTIAL REPEAT
MODE
MODE
SC 2
V.S.S.
Í/I
:/6, 5/9
DI
POWER
Autres manières de lire des
disques
4
C
DIS
1
OPEN/CLOSE
<
A
»
Mode de lecture enchaînée
[DVD] [VCD] [CD]
Pour choisir comment les disques sont lus.
Pendant la lecture ou dans le mode arrêt
Appuyer sur [SEQUENTIAL MODE].
Touches numériques ∫
AUDIO
TV
VCR
DVD
TUNER/BAND
TAPE
CD
Sur chaque pression de la touche:
[>SEQ. 1: Lecture de tous les disques (mode par défaut)
(Ce mode est activé lorsque le contact du changeur est établi.)
l
;
{=SEQ. 2: Lecture des CD Vidéo et CD seulement (La fonction de
pilotage de la lecture des CD Vidéo est désactivée.)
1
Pour référence
³Si le mode de lecture enchaînée est commuté pendant la lecture, la lecture se
poursuit dans le nouveau mode sélectionné à partir du disque suivant.
RECEIVER
TOP MENU
MENU
MENU
TOP MENU
3, 4, 2, 1/
ENTER
DISPLAY
RETURN
RETURN
SKIP
SLOW /SEARCH
[DVD] [VCD]
:, 9
STOP
PAUSE
PLAY
1
∫
Appuyer sur les touches numériques pour
sélectionner une rubrique.
SOUND MODE CHANNEL VOLUME MUTING
HELP
SUBWOOFER
DIRECT TUNING/
DISC
TV VOL
Sélection d’un numéro à 2 chiffres
Exemple: Pour sélectionner la plage 23, appuyer sur [L/ENTER],
puis sur [2] et [3].
³Avec les disques DVD, il est possible d’effectuer les sélections au moyen des
touches [3, 4, 2, 1]. Appuyer sur [ENTER] pour confirmer la sélection.
La lecture de la rubrique sélectionnée s’amorce.
Autres touches pouvant être utilisées avec les menus
Lire les instructions incluses avec le disque pour plus de renseignements.
[9]: Affichage du menu suivant.
[:]: Affichage du menu précédent.
[RETURN]: Affichage de l’écran menu. [VCD]
[TOP MENU]: Affichage du premier écran menu. [DVD]
[MENU]: Affichage de l’écran menu. [DVD]
[B] Les disques DVD peuvent compter plusieurs menus. Le menu qui
s’affiche sur pression de la touche [TOP MENU] peut alors être
différent de celui appelé par la touche [MENU].
TV/VIDEO
1
2
3
DVD 6CH
4
5
6
DIGITAL
7
8
9
SFC
DISC ENTER/
DECK 1/2
0
/ENTER
DELAY
PLAY MODE
ACTION
CANCEL
LEVEL
SUBTITLE
AUDIO
ANGLE
Touches
numériques
PLAY MODE
SEQUENTIAL
MODE
A
DISC SKIP
REPEAT
MODE
A-B
REPEAT
DISC INFO
SEQUENTIAL
MODE
DIMMER
TEST
DVD
C
»
SEQUENTIAL
MODE
Mode de lecture enchaînée 1
TRACK
3
VCD
SEQ. 1
Mode de lecture enchaînée 2
TRACK
3
VCD
SEQ. 2
B
Titre 1
Premier menu
du disque
Menu
Titre 2
Menu
Titre 3
Menu
MENU
TOP MENU
C
PGM RNDA-B
DVD V CD
VIDEO SEQ. 1
Clignote
26
RQT5823
Si un menu s’affiche à l’écran
du téléviseur
ENTER
Appuyez sur PLAY pour
prévisualiser le chapitre.
Fonction de poursuite
[DVD] [VCD] [CD]
Si la touche [º] est appuyée pendant la lecture, le changeur mémorise
la position du point d’arrêt.
Si la touche [1] (lecture) est appuyée pendant le clignotement de “!”,
la lecture se poursuit à partir du point où elle a été arrêtée.
Pour lancer la lecture à partir d’un point mémorisé après la mise
en mode attente du changeur
Appuyer sur [PLAY MODE] pendant la lecture. (Le message “Position
mémorisée” apparaît à l’écran du téléviseur.) Une fois le mode attente
annulé, une pression sur la touche [1] (lecture) lancera la lecture à
partir de la position mémorisée.
Même après avoir mémorisé la position d’un point d’arrêt en appuyant sur [PLAY
MODE], la lecture débutera à partir du point où elle a été arrêtée si la touche [1]
(lecture) est appuyée avant de mettre l’appareil au mode attente.
Aperçu de chapitres
Lors de la lecture d’un DVD, le message illustré à gauche apparaît sur
pression de la touche [1] (lecture) pendant le clignotement de “!”.
Une pression sur la touche [1] (lecture) durant l’affichage de ce message amorce la lecture du début des portions de chaque chapitre
jusqu’à celle en cours et la lecture intégrale continue au point où la
lecture a été interrompue ou la touche [PLAY MODE] a été appuyée.
(La fonction d’aperçu de chapitre ne fonctionne qu’à l’intérieur d’un même titre.)
Si la touche [1] (lecture) n’est pas appuyée, l’affichage disparaît et la
lecture s’amorce au point où la lecture a été interrompue ou la touche
[PLAY MODE] a été appuyée.
Désactivation de la fonction de poursuite
Appuyer sur [º] jusqu’à ce que “!” disparaisse de l’affichage du changeur.
Note
³La fonction de poursuite ne peut être activée que si la durée du
disque est affichée.
³Les données relatives à la fonction de poursuite sont supprimées
lorsque le disque est remplacé.
³Le point d’arrêt mémorisé sur pression de la touche [º] est effacé si
le changeur est mis en mode attente ou s’il passe automatiquement
au mode attente (á page 21).
Autres manières de lire des disques
4, 5
DISC 1
DISC
DISC
EXCHANGE
CINEMA
DISC
SKIP
SC
PLAY
MODE
1
2
3
4
5
6
7
8
9
0
S10
CANCEL
∫
;
3
DI
SEQUENTIAL REPEAT
MODE
MODE
SC 2
DI
V.S.S.
Í/I
5
ADVANCED
SURROUND
POWER
DISC
SELECTOR
4
A
»
Saut de chapitres ou de plages
[DVD] [VCD] [CD]
Dans le mode lecture ou pause
C
DIS
1
OPEN/CLOSE
<
Sur la télécommande
Appuyer sur [:] ou [9].
Sur le changeur
;1
VCR
DVD
TUNER/BAND
TAPE
CD
Sur chaque pression de la touche, une plage ou un chapitre est
sauté.
B
»
RECEIVER
TOP MENU
ENTER
2, 1
DISPLAY
Dans le mode de pause
RETURN
SKIP
:, 9
;
STOP
Appuyer sur [2] ou [1].
SLOW /SEARCH
PAUSE
PLAY
Avance image par image
[DVD] [VCD]
Télécommande seulement
MENU
6, 5
1
Sur chaque pression de la touche, l’image suivante (ou précédente)
est affichée.
SOUND MODE CHANNEL VOLUME MUTING
HELP
³Lorsque la touche est maintenue enfoncée, les images défilent
rapidement.
³Il est également possible d’activer l’avance image par image au
moyen de la touche [;].
SUBWOOFER
A
C
»
SKIP
ou
Avance rapide (recul rapide)–
Recherche
[DVD] [VCD] [CD]
Dans le mode lecture
Position de lecture
Sur la télécommande
deux fois
une fois une fois
deux fois
Chapitre/plage
Chapitre/plage
Chapitre/plage
[:]
[4 ]
[9]
[5 ]
B
Appuyer sur [6] ou [5].
Sur le changeur
Maintenir une pression sur [4] ou
[5].
Pour référence
Avec la plupart des disques, la bande son est entendue pendant le
balayage. Il est possible de couper le son (sur les disques DVD et
CD-Vidéo seulement á page 46, Audio—Recherche avec son).
D
»
C
Fonctionnement du changeur
AUDIO
TV
Appuyer sur [4] ou [5].
Lecture ralentie
[DVD] [VCD]
Dans le mode de pause
Sur la télécommande
SLOW /SEARCH
ou
Appuyer sur [6] ou [5].
Sur le changeur
Maintenir une pression sur [4] ou
[5].
Note
D
SLOW /SEARCH
ou
³La vitesse de la recherche et de la lecture ralentie augmente
progressivement (jusqu’à cinq paliers de vitesse).
³Appuyer sur [1] (lecture) pour reprendre la lecture.
³Avec les CD-Vidéo, il est impossible de faire une recherche
en arrière pendant une avance image par image ou une lecture ralentie.
³[:], [2], [6] ou [4]: Sens arrière
[9], [1], [5] ou [5]: Sens avant
CD-Vidéo avec pilotage de la lecture
La pression de touches pour effectuer un saut, une recherche
ou une lecture ralentie, peut appeler l’affichage d’un écran
menu.
27
RQT5823
AUDIO
TV
VCR
DVD
TUNER/BAND
TAPE
CD
Changement de langue des
bandes son et des soustitres, et sélection des angles
RECEIVER
TOP MENU
3, 4, 2, 1/
ENTER
MENU
[DVD]
ENTER
DISPLAY
RETURN
SKIP
Télécommande seulement
SLOW /SEARCH
STOP
PAUSE
PLAY
Certains disques DVD comportent des bandes son et des sous-titres
enregistrés dans des langues différentes de même que diverses prises de vue; il est donc possible de les changer pendant la lecture.
SOUND MODE CHANNEL VOLUME MUTING
HELP
SUBWOOFER
DIRECT TUNING/
DISC
AUDIO
SUBTITLE
TV VOL
TV/VIDEO
1
2
3
DVD 6CH
4
5
6
DIGITAL
7
8
9
SFC
DISC ENTER/
DECK 1/2
0
/ENTER
DELAY
PLAY MODE
ACTION
CANCEL
LEVEL
SUBTITLE
AUDIO
ANGLE
DISC SKIP
REPEAT
MODE
A-B
REPEAT
DISC INFO
SEQUENTIAL
MODE
DIMMER
A
»
Bandes son
Touches
numériques
Pendant la lecture
ANGLE
Le numéro change sur chaque pression de la touche.
³Cette même touche peut être utilisée pour activer ou couper les voix
sur les disques comportant une fonction Karaoke. Pour plus de détails, lire les notes d’accompagnement du disque.
TEST
Appuyer sur [AUDIO].
DVD
A
B
»
AUDIO
Sous-titres
Pendant la lecture
Appuyer sur [SUBTITLE].
Le numéro change sur chaque pression de la touche.
Î Digital
2 FRA 3/2.1 ch
Î Digital
1 ENG 3/2.1 ch
Bonjour
Hello
Numéro de la langue de la bande son
B
Affichage/suppression des sous-titres
1. Appuyer sur [SUBTITLE].
2. Appuyer sur [1].
3. Appuyer sur [3, 4] pour sélectionner “ON” ou “OFF”.
C
»
SUBTITLE
Angles
Certains disques DVD comportent diverses prises de vues sous des
angles différents.
En présence de telles scènes, l’indicateur “
” s’allume sur le
changeur pour confirmer la disponibilité de cette option.
ON
2 FRA
ON
1 ENG
Pendant la lecture
Appuyer sur [ANGLE].
Le numéro change sur chaque pression de la touche.
I love you
Je t’aime
Numéro de la langue des sous-titres
C
ANGLE
1
1
Numéro de l’angle
28
RQT5823
À propos des bandes son, des sous-titres et des
angles
S’allume
2
3
4
2
5
³Il est également possible d’utiliser les touches [3, 4] ou les
touches numériques pour sélectionner la langue de la bande
son et des sous-titres ainsi que les angles.
³Sur certains disques, la sélection de la langue de la bande
son et des sous-titres et des angles ne peut se faire que par le
truchement de ses menus.
³La sélection de la langue de la bande son et des sous-titres
peut aussi être faite au moment du paramétrage initial
[á page 46, Disque—Audio (dialogues) et Sous-titres].
³L’indication “–” ou “– –” s’affiche en lieu et place du numéro
de la langue dans les situations où la langue sélectionnée
n’est pas enregistrée sur le disque.
³Sur certains disques, il est possible de paramétrer le choix
des angles avant la lecture des séquences. Lire les notes
d’accompagnement du disque.
³Dans certains cas, la langue sélectionnée n’est pas immédiatement activée.
³Dans le cas où les sous-titres seraient superposés à du texte
sur l’enregistrement, en désactiver l’affichage.
Lecture en reprise
DISC 1
DISC
DISC
EXCHANGE
CINEMA
DISC
SKIP
SC
PLAY
MODE
1
2
3
4
5
6
7
8
9
0
S10
CANCEL
∫
;
3
DI
SEQUENTIAL REPEAT
MODE
MODE
SC 2
V.S.S.
Í/I
DI
5
POWER
4
C
DIS
1
OPEN/CLOSE
A
»
Lecture en reprise
Pendant la lecture
<
Appuyer sur [REPEAT MODE].
L’affichage change de la manière illustrée.
³DVD
=:
>:
?:
@:
DISC 1-5, DISC SKIP
REPEAT MODE
SLOW /SEARCH
PAUSE
¤
HELP
REPEAT MODE
A
SUBWOOFER
TV VOL
TV/VIDEO
1
2
3
DVD 6CH
4
5
6
DIGITAL
7
8
9
SFC
DISC ENTER/
DECK 1/2
0
/ENTER
DELAY
PLAY MODE
ACTION
CANCEL
LEVEL
SUBTITLE
AUDIO
ANGLE
DISC SKIP
REPEAT
MODE
A-B
REPEAT
DISC INFO
SEQUENTIAL
MODE
DIMMER
S
h
OFF
A
PLAY MODE
S’allume
PGM RNDA-B
DVD V CD
VIDEO
Lecture aléatoire
Appuyez sur PLAY pour commencer
PLAY
Appuyer sur [A-B REPEAT] au point
marquant le début de la section (A).
Appuyer sur [A-B REPEAT] au point
marquant la fin de la section (B).
Lecture aléatoire
[VCD] [CD]
Toutes les plages de tous les CD vidéo et CD sont lues dans un ordre
aléatoire.
AB
PGM RNDA-B
DVD V CD
VIDEO SEQ.1
BASS
Modification de la séquence
de lecture
C
»
A-B
REPEAT
V.S.S.
Pendant la lecture
Note
³La lecture en reprise A-B ne fonctionne pas si le temps de lecture
écoulé du DVD n’est pas indiqué sur l’affichage du changeur.
³Certains sous-titres enregistrés aux alentours du point A ou B risquent de ne pas apparaître (DVD).
³La fin d’une plage ou d’un titre est automatiquement identifiée comme
étant le point B.
g
A-B
REPEAT
Reprise de sections entre deux
points spécifiques (reprise A-B)
Pour annuler la reprise A-B
Appuyer sur [A-B REPEAT] jusqu’à ce que le symbole “`&”
s’affiche.
D
OFF
1
2
f
d
C
S’allume
T
S
2
B
»
1·2
e
c
1
Appuyer sur [REPEAT MODE] pendant la
lecture programmée (á page 30).
PGM RND
DVD V CD
VIDEO SEQ.1
T
B
º Lecture en reprise de plages sélectionnées
Il est possible de répéter la lecture d’une séquence comprise entre
deux points donnés au sein d’un titre ou d’une plage.
C
b
Le saut de disques DVD s’effectue dans le mode de lecture
enchaînée 2.
Dans le cas où un menu s’afficherait après la fin de la lecture d’un
disque, appuyer sur [DISC SKIP] pour passer au disque suivant.
Note
La lecture en reprise n’est pas possible sur tous les DVD.
TEST
REPEAT
MODE
a
Plage
Disque au complet
Tous les disques¤
désactivé
PLAY
SOUND MODE CHANNEL VOLUME MUTING
DIRECT TUNING/
DISC
A:
B:
C:
D:
Fonctionnement du changeur
SKIP
STOP
³CD-Vidéo/CD
Chapitre
Titre
Tous les disques¤
désactivé
Dans le mode arrêt
V.S.S.
BASS
Appuyer sur [PLAY MODE] jusqu’à ce
que l’écran de lecture aléatoire s’affiche.
Appuyer sur [1] (lecture).
La lecture s’amorce à partir d’une plage sélectionnée au
hasard.
S’allume
Note
³Cette fonction saute les DVD et les plateaux sans disque.
³Si le disque est un CD vidéo avec pilotage de la de lecture, la lecture
par menu est automatiquement annulée pendant la lecture aléatoire.
³En mode de lecture aléatoire, il n’est pas possible d’amorcer la lecture en appuyant sur [DISC 1]–[DISC 5].
Pour quitter le mode de lecture aléatoire
Appuyer sur [PLAY MODE] jusqu’à ce que l’écran de lecture aléatoire
ne soit plus affiché.
29
RQT5823
(
Modification de la séquence de lecture
)
TOP MENU
3, 4, 2, 1/
ENTER
MENU
ENTER
DISPLAY
Lecture programmée
RETURN
SKIP
[VCD] [CD]
SLOW /SEARCH
6, 5
STOP
PAUSE
4
PLAY
SOUND MODE CHANNEL VOLUME MUTING
HELP
2
2·3
1
1
PLAY MODE
Télécommande seulement
Il est possible de programmer une séquence de lecture comportant
jusqu’à 32 rubriques (plages et disques), et ce, dans l’ordre voulu.
SUBWOOFER
DIRECT TUNING/
DISC
TV VOL
TV/VIDEO
1
2
3
DVD 6CH
4
5
6
DIGITAL
7
8
9
SFC
DISC ENTER/
DECK 1/2
0
/ENTER
DELAY
PLAY MODE
ACTION
CANCEL
LEVEL
SUBTITLE
AUDIO
ANGLE
DISC SKIP
REPEAT
MODE
A-B
REPEAT
DISC INFO
SEQUENTIAL
MODE
DIMMER
CANCEL
1
Dans le mode arrêt
2
Appuyer sur [PLAY MODE] jusqu’à ce
que l’écran de lecture programmée
s’affiche.
Appuyer sur [DIRECT TUNING/DISC]
et [1]–[5] pour sélectionner le disque.
Au moyen des touches numériques,
sélectionner une plage.
3
TEST
³Sélection d’un numéro à 2 chiffres
Exemple: Pour sélectionner la plage 23, appuyer sur
[L/ENTER], puis sur [2] et [3].
³Pour entrer le disque en tant que sélection, appuyer sur
[3, 4] pour sélectionner “ALL”, puis appuyer sur [ENTER].
³Recommencer les étapes 2 et 3 pour faire d’autres sélections.
³Pour sélectionner d’autres plages sur un même disque, appuyer simplement sur les touches numériques pour sélectionner la prochaine plage.
PLAY MODE Choisissez une plage, puis appuyez sur ENTER.
No Disque Plage
Lecture
1
6∫
15
Effacer
Effacer tout
le programme
SELECT
Appuyez sur PLAY pour commencer
ENTER RETURN
3
CD
DIRECT TUNING/
DISC
PLAY MODE Choisissez une plage, puis appuyez sur ENTER.
No Disque Plage
1
6∫
5
1
15
Lecture
Effacer
Effacer tout
le programme
1
2
4
5
3
SELECT
Appuyez sur PLAY pour commencer
ENTER RETURN
PGM
3
CD
3
1
PLAY MODE Choisissez une plage, puis appuyez sur ENTER.
No Disque Plage
2
3
1
6∫
4
5
6
7
8
9
0
/ENTER
15
2
5
23
Lecture
Effacer
Effacer tout
le programme
SELECT
Appuyez sur PLAY pour commencer
ENTER RETURN
PGM
CD
3
No de disque No de plage Ordinal de
programmation
4
30
RQT5823
PLAY
Appuyer sur [1] (lecture).
La lecture des plages, dans l’ordre de leur programmation,
s’amorce.
PGM
2
4
Note
³Il est possible de programmer des plages ou des disques non
existants ou les DVD si le changeur n’a pas lu le disque. Ils seront
par contre évités lors de la lecture.
³Il est impossible de programmer des rubriques ou DVD non
existants après la lecture du disque.
³En mode de lecture programmée, il n’est pas possible d’amorcer la
lecture en appuyant sur [DIRECT TUNING/DISC] et [1]–[5].
Pour sélectionner le disque et les plages aux étapes 2 et 3 à l’aide
des touches du curseur
Appuyer sur [ENTER] et [3, 4] pour sélectionner un disque, puis appuyer sur [ENTER]. Appuyer sur [3, 4] pour sélectionner une plage
et appuyer sur [ENTER].
Ajout ou remplacement de plages
Appuyer sur [3, 4] pour sélectionner une des rubriques disponibles,
puis recommencer les étapes 2 et 3.
Pour passer à la page précédente ou suivante
Appuyer sur [6, 5].
Suppression des plages une à la fois
Appuyer sur [3, 4] pour sélectionner une plage puis appuyer
[CANCEL]. (Il est aussi possible de sélectionner “Effacer” et d’appuyer
sur [ENTER].)
Suppression de toutes les plages programmées
Amener le curseur sur “Effacer tout le programme” au moyen de la
touche [3, 4, 2, 1], puis appuyer sur [ENTER].
Tout le programme est également effacé lorsque le contact est coupé
sur l’appareil.
Pour quitter le mode de lecture programmée
Appuyer sur [PLAY MODE] jusqu’à ce que l’écran de lecture programmée s’affiche.
³Les données programmées demeurent en mémoire.
Menus à icônes—utilisation
TV
VCR
DVD
TUNER/BAND
TAPE
CD
Télécommande seulement
RECEIVER
TOP MENU
MENU
2·3·4
ENTER
DISPLAY
1
RETURN
SKIP
Les icônes de menu à l’écran offrent des menus qui contiennent les
renseignements sur le disque ou le changeur. Ces menus permettent
d’effectuer des opérations en modifiant les renseignements qui y sont
affichés.
ENTER
SLOW /SEARCH
STOP
PAUSE
1
SOUND MODE CHANNEL VOLUME MUTING
HELP
Marches à suivre communes
RETURN
PLAY
DIRECT TUNING/
DISC
TV VOL
TV/VIDEO
1
2
3
DVD 6CH
4
5
6
DIGITAL
7
8
9
SFC
DISC ENTER/
DECK 1/2
0
/ENTER
DELAY
PLAY MODE
ACTION
CANCEL
LEVEL
SUBTITLE
AUDIO
ANGLE
DISC SKIP
REPEAT
MODE
A-B
REPEAT
DISC INFO
SEQUENTIAL
MODE
DIMMER
2
DISPLAY
Appuyer sur [3, 4] pour sélectionner
le menu.
TEST
L’affichage change comme suit:
A: Menu de lecture
B: Menu vidéo
C: Menu audio
D: Menu d’affichage
Exemple: DVD
a D2 T2 C2
Î Digital
ON
1 ENG
1 ENG 3/2.1 ch
1 : 46 : 50
[Icônes\de\renseignements\sur\le\changeur]
Pendant que l’icône le plus à gauche est en surbrillance
DVD
1
Appuyer sur [DISPLAY].
L’affichage change comme suit:
=: Icônes de renseignements sur disques
>: Icônes pour les renseignements sur le changeur
?: Icônes indiquant le type de disque
@: Affichage initial
³L’affichage des icônes dépend du contenu du disque.
SUBWOOFER
1
3
Appuyer sur [2, 1] pour sélectionner
la rubrique.
4
Appuyer sur [3, 4] pour sélectionner
le paramètre.
Certaines fonctions nécessitent des actions différentes. Consulter les explications aux pages suivantes.
b
c
AB
1
DVD
OFF
2
VCD
–––
1 2 3 ✱✱
3
4
CD
NoDisc
Pour référence
³Certaines fonctions ne sont pas accessibles à partir du mode arrêt
(par exemple, le changement de langue de la piste son).
5
–––
Fonctionnement du changeur
AUDIO
d
2
Pour effacer des icônes
Appuyer sur [RETURN] jusqu’à ce que les menus disparaissent.
e
AB
f
g
h
OFF
–––
1 2 3 ✱✱
Si pour une raison où une autre, les icônes sont tronquées, il est possible de les déplacer. L’utilisateur a le choix parmi cinq positions.
1. Appuyer sur [2, 1] pour sélectionner l’icône à la droite de toutes
les autres.
N
OFF
º Changement de la position des icônes
ON
2. Appuyer sur [3, 4] pour déplacer les icônes.
OFF
I PB
OFF
BRIGHT
3
4
T
2
31
RQT5823
Menus à icônes—utilisation
Icônes de renseignements sur les disques
Icône
Description
Icône
Numéro du disque
D
2
[DVD]
Numéro d’angle
1
[DVD]
Numéro de titre
[VCD] [CD]
Numéro de plage
T
2
[VCD]
Mode audio
LR (GD)()L (G)()R (D)
^-------------------------------------J
L R
[DVD]
Numéro de chapitre
C
2
[DVD]
Heure (sélectionner l’endroit où la
lecture doit débuter à l’aide des
touches numériques)
[VCD] [CD]
Changement de l’affichage de
l’heure
[>Temps écoulé—plage
l
;:
l>Durée restante—plage
l
;:
{)Durée restante—disque¤
¤Ne s’affiche pas pendant la
lecture programmée.
1 : 46 : 50
Î Digital
1 ENG 3/2.1 ch
Î Digital
1 ENG 3/2.1 ch
Vocal
1 ✱
Description
OFF
[DVD]
Langue de la bande son
(Voir [A] ci-contre pour les
abréviations des langues.)
Type de signal audio
(Voir [B] ci-contre pour plus de
détails.)
Mise en circuit /coupure des
voix
(DVD Karaoké seulement)
Solo: OFF (Non) ou ON (Oui)
Duo: OFF (Non), V1iV2, V1 ou
V2
[DVD]
Langue des sous-titres
(Voir [A] ci-contre pour les
abréviations des langues.)
ON
1 ENG
Affichage ou non des soustitres
ON (Oui)()OFF (Non)
ON
1 ENG
[VCD] (avec pilotage de la lecture
seulement)
Lecture pilotée par menu
Confirme l’activation ou la
désactivation du pilotage de la
lecture (PBC) par menu.
PBC
ON
[A] La langue de la bande son et des sous-titres
ENG:
FRA:
DEU:
ITA:
ESP:
NLD:
Anglais
Français
Allemand
Italien
Espagnol
Hollandais
SVE:
NOR:
DAN:
POR:
RUS:
JPN:
Suédois
Norvégien
Danois
Portugais
Russe
Japonais
CHI:
KOR:
MAL:
VIE:
THA:
¢:
Chinois
Coréen
Malais
Vietnamien
Thaïlandais
Autres
[B] Type de signal/données
LPCM/ë Digital/DTS: Type de signal
k (kHz):
Fréquence d’échantillonnage
b (bit):
Nombre de bits
ch (canal): Nombre de canaux
Exemple:
3/2 .1ch
.1: Signal des extrêmes-graves
(n’est pas affiché en l’absence de signal
d’extrêmes-graves)
0: Aucun effet ambiophonique
1: Effet ambiophonique monaural
2: Effet ambiophonique stéréophonique
(gauche/droit)
1: Centre
2: Avant gaucheiAvant droit
3: Avant gaucheiAvant droitiCentre
Icônes indiquant le type de disque
Icône
1
DVD
2
VCD
3
CD
Description
4
NoDisc
5
Renseignements sur le type de disque
(Types de disques sur les plateaux.)
---:
Le changeur n’a pas déterminé le type de disque.
NoDisc: Absence de disque sur le plateau.
–––
Pour lancer la lecture des disques à partir de l’écran de
renseignements sur les disques.
[2, 1] á [ENTER]
Il est également possible d’afficher l’écran de renseignements sur les disques en appuyant sur [DISC INFO] de la télécommande.
32
RQT5823
Icônes de renseignements sur le changeur
Icône
AB
OFF
Menu vidéo
Description
Icône
Lecture en reprise A-B (á page 29)
[ENTER] (Début) á [ENTER] (Fin)
³Pour annuler
[ENTER]
Lecture en reprise (á page 29)
[DVD]
C (Chapitre)()T (Titre)()S (Tous les disques)
^--------------)OFF (Non)(--------------J
[VCD] [CD]
T
D
S
(Plage)()(Disque entier)()(Tous les disques)
^---------------)OFF (Non)(---------------J
Lecture en reprise programmée
1 (Rubrique(--------------)A (Toutes les plages
en cours)
programmées)
^------)OFF (Non)(------J
N
CINEMA
1 2 3 ✱✱
³Pour insérer un marqueur
[ENTER] (à l’emplacement désiré)
³Marquage d’une autre position
[2, 1] Î [ENTER]
³Pour rappeler un marqueur
[2, 1] Î [ENTER]
Contraste (j7 à i7)
Luminosité (0 à i15)
0
Couleur (j7 à i7)
0
Menu audio
Icône
OFF
³Pour effacer un marqueur
[2, 1] Î [CANCEL]
V.S.S.
Menu d’affichage
Icône
I PB
OFF
BRIGHT
Description
[DVD]
Affichage du type d’image (IPB) (á page 48)
Affiche le type d’image (I/P/B) dans le mode
arrêt sur image.
ON (Oui)()OFF (Non)
Gradateur
Modifie la luminosité de l’affichage sur le
changeur.
BRIGHT(---)DIM(---)AUTO¤
(Plus)
(Moins) (Automatique)
^--------------------------------------------------J
¤La luminosité est atténuée lors de la lecture.
La luminosité est accentuée pendant la lecture
ralentie, la recherche ou dans le mode de pause.
[DVD] [VCD]
Mode image numérique
N: Mode normal
C: Mode cinéma
Il est possible d’alterner les modes normal et
cinéma en appuyant sur [CINEMA] sur le
changeur.
U: Mode utilisateur
Ð
Les rubriques suivantes sont également
affichées lorsque le mode “U” est sélectionné.
0
[VCD] [CD]
Affichage du mode de lecture
---:
Lecture normale
PGM: Lecture programmée
RND: Lecture aléatoire
Marqueur
Il est possible de marquer cinq positions de
début de séquence de lecture.
[ENTER] (Il est maintenant possible d’insérer
des marqueurs.)
Description
ON
OFF
Description
[DVD]
(Dolby Digital, 2 canaux ou plus seulement)
Ambiophonie virtuelle avancée (V.S.S.)
1()2()OFF (Non)
^--------------------------J
Il est possible de changer le mode V.S.S. en
appuyant sur [V.S.S.] sur le changeur.
Note
³V.S.S. n’a pas d’effet sur une entrée
numérique [DIGITAL] (á page 25).
³Mettre V.S.S. hors circuit s’il produit de la
distorsion.
Fonctionnement du changeur
Menu de lecture
Accentuation des graves
ON (Oui)()OFF (Non)
Si une enceinte d’extrêmes-graves avec
amplificateur a été branchée au changeur, mettre
cette touche à la position “ON” pour accentuer la
sortie.
[DVD] Fonctionne avec des disques DVD
enregistrés en mode Dolby Digital et muni d’un
canal central.
Optimisation des dialogues
ON (Oui)()OFF (Non)
³L’optimisation des dialogues n’a pas d’effet
lorsque l’entrée est DIGITAL (á page 25).
Note
³Les fonctions de lecture en reprise A-B (DVD), de lecture en reprise et de marquage ne peuvent pas être utilisées si la durée de lecture écoulée du
disque n’est pas affichée.
³Tous les marqueurs sont supprimés après la sélection d’un autre disque ou la coupure du contact sur le changeur.
33
RQT5823
Enregistrement
1
A
B
Note
Il n’est pas possible d’enregistrer une source raccordée à une prise numérique.
Lors de l’enregistrement d’un disque compact, d’un disque DVD ou à partir du téléviseur,
s’assurer que la source est branchée aux prises analogiques appropriées (á pages 13
et 16) et que “ANALOG” est sélectionné (á pages 20 et 25).
A
»
TAPE MONITOR
1
Il est possible d’enregistrer sur un magnétophone raccordé à TAPE REC
(OUT) ou sur un magnétoscope raccordé à VCR OUT.
Se reporter au manuel d’utilisation afférent aux differents appareils utilisés.
Lors d’un enregistrement avec un magnétophone, toutes les sources peuvent
être selectionnées sauf TAPE.
Lors d’un enregistrement avec un magnétoscope, toutes les sources peuvent
être sélectionnées sauf TAPE et VCR.
1
INPUT SELECTOR
2
3
B
Enregistrement sur magnétophone
ou magnétoscope
Tourner le sélecteur [INPUT SELECTOR] pour sélectionner la source à
enregistrer.
Commencer l’enregistrement.
Se conformer aux instructions du manuel afférent à l’appareil utilisé.
Mettre la source à enregistrer en marche.
Se conformer aux instructions du manuel afférent à l’appareil utilisé.
TAPE MONITOR
B
»
Vérification du rendu sonore pendant un
enregistrement
Il est possible de vérifier le rendu sonore d’un enregistrement en cours si le
magnétophone utilisé est une platine à 3 têtes.
TAPE MONITOR
Appuyer sur [TAPE MONITOR] sur le récepteur, puis mettre la touche de contrôle sonore du magnétophone à la position “TAPE”.
Appuyer de nouveau sur la touche [TAPE MONITOR] pour désactiver la fonction.
Autres fonctions
C
»
Utilisation de la touche “TAPE
MONITOR”
Utiliser cette fonction lorsqu’un compensateur de fréquence est raccordé aux
bornes TAPE.
SOUND MODE CHANNEL VOLUME MUTING
HELP
DIRECT TUNING/
DISC
C
TV VOL
2
3
DVD 6CH
4
5
6
DIGITAL
7
8
9
SFC
DISC ENTER/
DECK 1/2
0
/ENTER
DELAY
PLAY MODE
ACTION
CANCEL
LEVEL
SUBTITLE
AUDIO
ANGLE
DISC SKIP
REPEAT
MODE
A-B
REPEAT
DISC INFO
SEQUENTIAL
MODE
DIMMER
TEST
Appuyer sur [TAPE MONITOR].
L’indicateur “TAPE MONITOR” s’allume et le système de contrôle sonore est
mis en circuit.
Des sources autres que le magnétophone peuvent être sélectionnées au moyen du sélecteur [INPUT SELECTOR] pendant que l’indicateur “TAPE MONITOR” est allumé.
Appuyer de nouveau sur [TAPE MONITOR] pour mettre le contrôle sonore hors circuit.
(á Se reporter ci-dessus pour de plus amples renseignements sur l’utilisation
du contrôle sonore pendant un enregistrement.)
TV/VIDEO
1
DVD
MUTING
SUBWOOFER
Note
³Il n’est pas possible d’utiliser la fonction de contrôle sonore lors de l’utilisation
d’une source numérique.
³Selon les réglages effectués sur le compensateur de fréquence, le son pourrait subir de la distorsion.
DIMMER
D
»
Mise en sourdine
Appuyer sur [MUTING].
TAPE MONITOR
Le message “MUTING ON NOW” défile sur l’afficheur tant que la fonction de
mise en sourdine demeure en circuit.
Annulation
D
Appuyer sur [MUTING].
La mise en sourdine est également désactivée lorsque le contact est coupé.
MUTING
E
»
E
34
RQT5823
DIMMER
Atténuation de l’affichage du
récepteur
Appuyer sur [DIMMER].
Annulation
Appuyer sur [DIMMER].
1
A
B
3
1 2
2 4
Autres fonctions
A
»
Utilisation d’un casque d’écoute
Appuyer sur [SPEAKERS] pour mettre les enceintes hors circuit.
Le fait de mettre les enceintes hors circuit active automatiquement
le mode stéréo et assure qu’aucun signal ne sera acheminé à
l’enceinte d’extrêmes-graves.
(Ne pas utiliser un autre mode lors de l’écoute sur un casque; autrement, le rendu semble inhabituel.)
Baisser le volume.
! Brancher un casque d’écoute (non fourni).
Type de fiche: 6,3 mm (1/4 po) stéreo
" Régler le volume.
Note
Afin de prévenir tout risque d’endommager l’ouïe, éviter une écoute prolongée.
1
On ne peut régler la tonalité (BASS et TREBLE) que lorsque le mode DSP
sélectionné est le mode STEREO et que le signal d’entrée est soit
analogique ou au format PCM. La tonalité ne peut pas être réglée si le processeur DSP est désactivé ou si l’entrée “DVD 6CH” est sélectionnée.
BASS/TREBLE
BALANCE
2
Réglage de la tonalité et de
l’équilibre
–
+
L
R
1
Appuyer sur [BASS/TREBLE, BALANCE].
2
Appuyer sur [s, L] ou [r, R].
C
»
Réglage du niveau de sortie des
extrêmes-graves
BASS, TREBLE
–10 dB
BALANCE
+10 dB
SUBWOOFER LEVEL
SUBWOOFER FREQUENCY
Sur chaque pression de la touche:
BASS>TREBLE>BALANCE
^--------------------------------------}
BASS:
Pour régler la réponse dans les graves
TREBLE: Pour régler la réponse dans les aigus
BALANCE: Pour ajuster l’équilibre entre les canaux gauche et
droit
j, L: pour atténuer la réponse ou monter le niveau de sortie
sur le canal gauche.
i, R: pour accentuer la réponse ou monter le niveau de sortie
sur le canal droit.
L’affichage initial revient après quelques secondes.
Il est possible de régler le niveau des extrêmes-graves pendant l’écoute
d’une source. Aucun son n’est entendu sur l’enceinte d’extrêmes-graves si
“SW ---” est sélectionné. Ce réglage est possible dans chaque mode DSP.
Le réglage du niveau de sortie des extrêmes-graves n’est pas possible lorsque le processeur DSP est désactivé.
Réglage par défaut: “SW 10”.
Fonctionnement du récepteur
B
»
Appuyer sur [SUBWOOFER LEVEL].
Le réglage en cours apparaît.
Sur chaque pression de la touche:
SW --->SW MIN>SW 5>SW 10>SW 15>SW MAX
^----------------------------------------------------------------------------------------}
C
Pour des réglages plus fins
SUBWOOFER
LEVEL
Appuyer sur [LEVEL] pour sélectionner “SW”.
Appuyer sur [j] ou [i].
Note
Il est possible qu’une distorsion soit présente sur l’enceinte
d’extrêmes-graves si le volume est monté sur le récepteur alors que le
niveau de sortie est déjà élevé sur l’enceinte. Dans un tel cas, réduire
le niveau sur l’enceinte.
D
SUBWOOFER
FREQUENCY
D
»
Réglage du filtre passe-bas de
l’enceinte d’extrêmes-graves
Il est possible de régler la réponse en fréquence du filtre passe-bas.
Appuyer sur [SUBWOOFER FREQUENCY].
Le réglage en cours apparaît. Appuyer de nouveau pour modifier le
réglage. Sur chaque pression de la touche:
50>100>150>200
^------------------------------}
Note
Le filtre passe-bas ne peut être réglé pendant l’écoute d’une source
enregistrée avec le système Dolby Digital ou DTS ou encore si le
mode DSP SURROUND est activé.
35
RQT5823
Fonctionnement de la télécommande
Utilisation du récepteur
TUNER/BAND
Pour établir/couper le
contact sur l’appareil
Orienter la télécommande directement
vers l’appareil.
RECEIVER
Pour couper le contact sur la
chaîne (récepteur, platine
cassette et lecteur CD)
AUDIO
Pour sélectionner une source
d’entrée et commuter la
télécommande sur les divers
modes de fonctionnement
TV
AUDIO
VCR
DVD
TUNER/BAND
TAPE
CD
RECEIVER
TOP MENU
MENU
ENTER
DISPLAY
RETURN
SKIP
SLOW /SEARCH
STOP
PAUSE
PLAY
SOUND MODE CHANNEL VOLUME MUTING
HELP
SUBWOOFER
DIRECT TUNING/
DISC
TV VOL
TV/VIDEO
1
2
3
DVD 6CH
4
5
6
DIGITAL
7
8
9
SFC
DISC ENTER/
DECK 1/2
0
/ENTER
DELAY
PLAY MODE
ACTION
CANCEL
LEVEL
SUBTITLE
AUDIO
ANGLE
DISC SKIP
REPEAT
MODE
A-B
REPEAT
DISC INFO
SEQUENTIAL
MODE
DIMMER
VOLUME
SOUND MODE
Pour sélectionner le mode
SFC (á pages 19 et 20)
SFC
Pour sélectionner l’entrée
numérique (DIGITAL)
(á pages 20 et 25)
DIGITAL
Pour émettre un signal
d’essai (á page 17)
TEST
LEVEL
Pour régler le niveau de
sortie des extrêmes-graves
(á page 35)
Pour changer le retard du
canal ambiophonique
(á page 19)
SUBWOOFER
DELAY
Pour la mise en sourdine
(á page 34)
TEST
DVD
CD
RECEIVER
Pour sélectionner le mode
sonore DSP (á pages 18 et 20)
Pour sélectionner un canal
d’enceinte et régler son
niveau de sortie (á page 17)
DVD
TUNER/BAND TAPE
Pour régler le volume
TV
VCR
MUTING
TUNER/BAND
Pour sélectionner “FM” ou
“AM” (á page 23)
RECEIVER
Pour sélectionner les
stations radio en séquence
(á page 24)
CHANNEL
(présyntonisation)
Cette télécommande peut être utilisée avec le
récepteur et le changeur, ainsi qu’avec certains
magnétophones à cassettes, lecteurs CD, téléviseurs
et magnétoscopes Panasonic et Technics, lorsque ces
derniers sont munis d’un capteur de télécommande.
De plus, il est possible de commuter le code de la
télécommande pour que son émetteur puisse
commander les téléviseurs et magnétoscopes qui n’ont
pas été fabriqués par Panasonic (á page 40).
Pour sélectionner les
stations radio directement
(á page 24)
Pour sélectionner les
stations radio selon leur
fréquence (á page 23)
3
5
6
7
8
9
0
/ENTER
DIRECT TUNING/
DISC
1
2
3
4
5
6
7
8
9
(syntonisation directe)
Pour afficher un message
et confirmer le mode de
télécommande
36
2
4
(présyntonisation)
Pour atténuer l’affichage
du récepteur (á page 34)
RQT5823
1
Pour sélectionner l’entrée
analogue DVD (á page 25)
0
DIMMER
HELP
DVD 6CH
Utilisation du changeur
Pour établir/couper le
contact sur le changeur
1
2
4
5
3
DIRECT TUNING/
DISC
Appuyer sur les touches
numériques en moins de
3 secondes après avoir appuyé
sur [DIRECT TUNING/DISC].
Pour changer l’angle
(á page 28)
Pour afficher le menu de
réglage du changeur
(á page 43)
Pour aller directement au
début d’une plage ou d’un
chapitre (á page 27)
Pour annuler les rubriques
sélectionnés
PLAY
Pour avancer ou reculer
rapidement (á page 27)
Pour sélectionner le mode
lecture en reprise
(á page 29)
SLOW /SEARCH
Pour afficher le premier
menu “TOP MENU”
(á page 26)
Pour spécifier les points de
début et fin de lecture en
reprise A-B (á page 29)
TOP MENU
Pour afficher le menu
(á page 26)
Pour sélectionner la lecture
aléatoire ou la lecture
programmée
(á pages 29 et 30)
MENU
Pour afficher les icônes de
menu à l’écran (á page 31)
Pour sauter au plateau du
disque suivant (á page 21)
Pour afficher les
renseignements sur les
disque (á page 32)
Appuyer pour sélectionner les
rubriques après avoir appuyé sur
[TOP MENU], [MENU] ou
[DISPLAY].
1
2
3
4
5
6
7
8
9
0
/ENTER
Pour entrer les rubriques
sélectionnés
ENTER
1
2
3
4
5
6
7
8
9
0
/ENTER
Pour interrompre la lecture
(á page 26)
ACTION
CANCEL
REPEAT
MODE
A-B
REPEAT
PLAY MODE
Pour changer le mode de
lecture enchaînée
(á page 26)
Pour rappeler le menu
précédent
DISC SKIP
DISC INFO
SEQUENTIAL
MODE
RETURN
PAUSE
Pour faire une pause en
lecture (á page 21)
Pour avancer/reculer image
par image (á page 27)
ANGLE
DISPLAY
Pour sélectionner les
rubriques
Pour lancer la lecture
ralentie (á page 27)
AUDIO
SKIP
Pour commencer la lecture
(á page 21)
Pour lancer la lecture à
partir d’une plage ou d’un
chapitre (á page 22)
Pour changer de bandes
son (á page 28)
SUBTITLE
Télécommande
Pour commencer la lecture
sur un disque donné
(á page 22)
Pour changer de sous-titre
(á page 28)
DVD
PAUSE
SLOW /SEARCH
PAUSE
STOP
37
RQT5823
Fonctionnement de la télécommande
Fonctionnement d’un téléviseur
Orienter la télécommande directement
vers l’appareil.
Pour établir/couper le contact sur le
téléviseur
TV
Pour sélectionner le mode d’entrée du
téléviseur
TV/VIDEO
CHANNEL
Pour changer de canal en séquence
AUDIO
TV
VCR
DVD
TUNER/BAND
TAPE
CD
RECEIVER
TOP MENU
MENU
ENTER
DISPLAY
RETURN
SKIP
Pour sélectionner directement les
canaux
La touche [L/ENTER] sert à confirmer la
sélection du canal sur certains téléviseurs
fabriqués par d’autres fabricants.
1
2
3
4
5
6
7
8
9
0
/ENTER
Pour régler le volume sur le téléviseur
TV VOL
SLOW /SEARCH
STOP
PAUSE
PLAY
Fonctionnement d’un magnétoscope
SOUND MODE CHANNEL VOLUME MUTING
HELP
DIRECT TUNING
DISC
TV VOL
SUBWOOFER
Pour établir/couper le contact sur le
magnétoscope
TV/VIDEO
Pour changer de canal en séquence
1
2
3
DVD 6CH
4
5
6
DIGITAL
7
8
9
SFC
DISC ENTER/
DECK 1/2
0
/ENTER
DELAY
PLAY MODE
ACTION
CANCEL
SUBTITLE
AUDIO
ANGLE
DISC SKIP
REPEAT
MODE
A-B
REPEAT
DISC INFO
SEQUENTIAL
MODE
DIMMER
DVD
LEVEL
Pour sélectionner directement les
canaux
La touche [L/ENTER] sert à confirmer la
sélection du canal sur certains magnétoscopes
fabriqués par d’autres fabricants.
VCR
CHANNEL
1
2
3
4
5
6
7
8
9
0
/ENTER
Pour commencer la lecture
TEST
En mode arrêt
pour avancer ou reculer rapidement le
ruban
Pour arrêter la lecture
PLAY
SLOW /SEARCH
STOP
Fonctionnement d’un magnétophone à
cassette
Pour établir/couper le contact sur le
magnétophone à cassette
Seulement avec un magnétophone à double
cassette
TAPE
DISC ENTER/
DECK 1/2
Pour sélectionner la platine 1 ou 2
Pour commencer la lecture
PLAY
En mode arrêt
Pour avancer ou rebobiner rapidement
le ruban
SLOW /SEARCH
Sur un magnétophone avec TPS, il est possible
d’aller rapidement au début ou à la fin d’une
plage en appuyant sur ces touches pendant la
lecture.
Pour arrêter la lecture
38
RQT5823
STOP
Fonctionnement d’un lecteur CD
Orienter la télécommande directement
vers le lecteur CD.
[Changeur à 5 disques seulement]
Pour commencer la lecture sur un
disque donné
AUDIO
TV
VCR
DVD
TUNER/BAND
TAPE
CD
RECEIVER
TOP MENU
MENU
ENTER
DISPLAY
RETURN
SKIP
PAUSE
DIRECT TUNING/
DISC
1
2
4
5
3
DIRECT TUNING/
DISC
[Méga-changeur CD seulement]
Pour commencer la lecture sur un
disque donné
(Lors de la sélection des disques, la touche
[L/ENTER] ne répond pas.)
“Méga-changeur CD” signifie tout changeur CD
Technics qui accepte plus de 50 disques.
SLOW /SEARCH
STOP
CD
Pour établir/couper le contact sur le
lecteur CD
1
2
3
4
5
6
7
8
9
PLAY
0
SOUND MODE CHANNEL VOLUME MUTING
HELP
SUBWOOFER
TV VOL
TV/VIDEO
1
2
3
DVD 6CH
4
5
6
DIGITAL
7
8
9
SFC
DISC ENTER/
DECK 1/2
0
/ENTER
DELAY
Pour référence
Si une pression est exercée sur cette touche au
lieu de la touche [1] (lecture) montrée dans la
procédure ci-dessus, le changeur CD s’arrête et
affiche le numéro du disque. Pour commencer la
lecture sur le disque, appuyer sur [1] (lecture).
PLAY MODE
ACTION
CANCEL
LEVEL
Pour sauter au début d’une plage
SKIP
SUBTITLE
AUDIO
ANGLE
DISC SKIP
REPEAT
MODE
A-B
REPEAT
Pour commencer la lecture
PLAY
DISC INFO
SEQUENTIAL
MODE
DIMMER
DVD
DISC ENTER/
DECK 1/2
TEST
Pour avancer/reculer rapidement
Pour commencer la lecture sur une
plage donnée
Pour faire une pause en lecture
Pour interrompre la lecture
SLOW /SEARCH
1
2
3
4
5
6
7
8
9
0
/ENTER
Télécommande
DIRECT TUNING/
DISC
PLAY
PAUSE
STOP
39
RQT5823
Fonctionnement de la télécommande
Changement du code de la télécommande
Il faut changer le code de la télécommande:
³Pour le fonctionnement avec un téléviseur ou un magnétoscope Technics ou
Panasonic ayant un code différent.
³Pour le fonctionnement avec une autre marque de téléviseur ou de magnétoscope.
AUDIO
TV
VCR
DVD
TUNER/BAND
TAPE
CD
RECEIVER
TOP MENU
MENU
ENTER
DISPLAY
RETURN
SKIP
SLOW /SEARCH
STOP
PAUSE
HELP
SUBWOOFER
TV VOL
TV/VIDEO
1
2
3
DVD 6CH
4
5
6
DIGITAL
7
8
9
SFC
DISC ENTER/
DECK 1/2
0
/ENTER
DELAY
TV
Enfoncer la touche correspondant à
l’appareil désiré.
VCR
Tout en enfonçant la touche,
PLAY
SOUND MODE CHANNEL VOLUME MUTING
DIRECT TUNING/
DISC
Note
³S’il y a plus d’un numéro de code indiqué dans le tableau de codes, répéter la procédure jusqu’à ce qu’un numéro de code qui mette le composant en ou hors contact soit
trouvé.
³Même après avoir changé le code, il est possible que certaines fonctions ne soient pas
accessibles ou que le fonctionnement télécommandé soit impossible.
³Les changements des codes sont annulés lorsque les piles de la télécommande sont
remplacées. Réintroduire le code.
Orienter la télécommande vers
l’appareil à commander et appuyer
soigneusement et lentement sur les
touches numériques pour entrer le
nombre à deux chiffres du code.
1
2
3
4
5
6
7
8
9
0
(Voir le tableau ci-dessous.)
Une fois le code entré, la télécommande émet
automatiquement un signal d’établissement/
coupure du contact. Si le changement de code
est réussi, le contact est établi ou coupé sur
l’appareil.
1
2
3
4
5
6
7
8
9
0
Listes des codes
Téléviseur
40
RQT5823
o
Magnétoscope
o
Fabricant
N de code
Fabricant
N de code
Panasonic
01, 02, 26
Panasonic
01, 02, 09, 33
Sony
04
Sony
05, 06, 07, 35, 36, 37
Fisher
14
Fisher
13, 14, 15, 18, 34
G.E.
02, 03, 07, 09
Funai
08, 30
GoldStar
07, 15
G.E.
02, 03, 11
Hitachi
05, 07
GoldStar
27
JVC
12
Hitachi
09, 10, 11
LXI
03, 06, 07, 10, 14, 15
JVC
19, 25, 31, 38, 39, 40
Magnavox
06, 07, 11, 15, 22
LXI
10, 13, 14, 15, 18, 27, 30
Mitsubishi
07, 15, 16, 21
Magnavox
02, 09, 12
NEC
07, 15
Mitsubishi
21, 22, 28, 29
Philco
06, 07
NEC
19, 25, 31, 38
Philips
06
Philco
02, 09, 12, 30
Pioneer
02, 10, 19
Philips
02, 09, 12
Quasar
02
Pioneer
09
RCA
03, 07, 09, 13, 23, 24, 25
Quasar
01, 02, 09, 33
Sanyo
14
RCA
02, 03, 04, 09, 10, 11, 12, 23, 24, 26
Sharp
08, 21
Sanyo
14, 18, 34
Sylvania
06, 07, 15
Sharp
16, 17
Symphonic
17
Shintom
32
Toshiba
10, 21
Sylvania
02, 09, 12, 30
Zenith
18, 20
Symphonic
30
Toshiba
23, 24
Zenith
20
Réglages du récepteur
FRONT
CENTER
SUB-WFR
SURROUND
LARGE
SMALL
FRONT
CENTER, SURROUND
NONE
SMALL
LARGE
YES
SUB-WFR NO
Ces réglages permettent d’adapter le récepteur aux caractéristiques
ambiantes et à l’équipement auquel il est raccordé. Toutefois, avant de
procéder à quelque paramétrage que ce soit, noter les paramètres et
les réglages par défaut, puis se reporter aux manuels d’utilisation des
enceintes et de l’équipement utilisés.
Les paramètres fixés demeurent en mémoire même après la mise
hors contact.
Description des réglages
SIZE (Type)
FRONT
CENTER
3 FEET
30 FEET
SURROUND
Modifier ce paramètre en fonction du type d’enceintes utilisé.
LARGE: Pour des enceintes pouvant reproduire tout le spectre audible, plus particulièrement les graves au dessous de 100 Hz.
SMALL: Ce réglage par défaut convient parfaitement aux enceintes
fournies. Ce réglage convient à la plupart des enceintes si un
élément d’extrêmes-graves est utilisé.
NONE: Pour les enceintes non utilisées (canal centre ou ambiophonique).
DISTANCE (Distance)
100
OFF
150
Entrer la distance de chaque enceinte calculée depuis la position
d’écoute. Les sons en provenance des enceintes (sauf les enceintes
d’extrêmes-graves) devraient atteindre la position d’écoute en même
temps.
Il est possible de régler les distances de 3 jusqu’à 30 pieds par intervalle de 1 pied.
Les réglages par défaut sont:
Enceintes avant et centrale: 10 FEET
Enceintes ambiophoniques: 5 FEET
200
STANDARD
FILTER (Filtre passe-bas)
MAX
Modifier ces réglages si les enceintes fournies sont remplacées. Il est
possible de changer la fréquence de coupure de la sortie des graves
sur les enceintes avant.
Le réglage optimum pour ces enceintes est de 150 Hz.
DR COMP—Compression de la dynamique
CD
DVD
TV
COAX
OPT1
OPT2
Changer ce paramètre pour une écoute à faible volume (pendant la
nuit par exemple), sans affecter la clarté du rendu. Cette fonction est
utilisable avec des sources Dolby Digital. Elle atténue le niveau crête
des passages intenses sans affecter le champ sonore.
OFF (Désactivé): La source musicale est reproduite avec sa dynamique originale (réglage par défaut).
STANDARD:
Niveau recommandé par le producteur de la
source.
MAX:
La compression maximale possible (recommandé
pour une écoute nocturne).
Télécommande, Réglages
Si les enceintes d’extrêmes-graves (SUB-WFR) sont débranchées,
sélectionner “NO”. Sinon, laisser le réglage à “YES”.
D-INPUT—Entrée numérique
OFF
ON
Modifier ces paramètres en fonction des raccordements faits dans les
trois prises d’entrée numériques–COAX, OPT1 et OPT2 (á page 16),
de manière que la source appropriée soit sélectionnée au moyen du
sélecteur d’entrée (á page 25).
Les réglages par défaut sont: CD:
COAX
DVD:
OPT2
Télévision: OPT1
DIMMER—Atténuateur
Ce réglage permet d’atténuer l’affichage du récepteur pour mieux le
voir dans une pièce sombre.
Réglage par défaut: OFF (désactivé).
41
RQT5823
1
2·5
Réglages du récepteur
4
Étapes de base
Si entre chaque réglage un délai d’environ 10 secondes s’écoule, la procédure
est annulée, les réglages précédents sont rétablis et l’affichage initial réapparaît. Si cela se produisait, recommencer la procédure depuis le début.
1
2
3
3
1
4
POWER
4
Appuyer sur [POWER, ê/I].
Appuyer simultanément sur [DSP
SOUND MODE] et [SFC MODE].
Appuyer sur [DSP SOUND MODE]
pour sélectionner le paramètre à
modifier.
Sur chaque pression de la touche:
SIZE>DISTANCE>FILTER>DR COMP
^---=DIMMER(-=D-INPUT(------}
Modifier les réglages (á ci-dessous).
Répéter les étapes 3 et 4 pour compléter les
réglages nécessaires.
5
2
DSP SOUND MODE
SFC MODE
Appuyer simultanément sur [DSP
SOUND MODE] et [SFC MODE].
Modification des réglages
SIZE (Type)
Appuyer sur [SFC MODE] pour sélectionner l’enceinte à
régler.
3
4
Sur chaque pression de la touche:
FRONT_----------------)CENTER_----------------)SURROUND
^-=SUB-WFR (Enceinte d’extrêmes-graves)(--}
DSP SOUND MODE
Tourner le sélecteur [INPUT SELECTOR] pour choisir le
réglage désiré.
SIZE, DISTANCE, D-INPUT
À chaque rotation du sélecteur:
FRONT:
SMALL()LARGE
CENTER et SURROUND:
NONE()SMALL()LARGE
SUB-WFR:
NO()YES
INPUT SELECTOR
! Répéter les étapes et
d’enceintes.
pour modifier d’autres types
DISTANCE (Distance)
SFC MODE
Appuyer sur [SFC MODE] pour sélectionner l’enceinte à
régler.
FILTER, DR-COMP, DIMMER
INPUT SELECTOR
Sur chaque pression de la touche: FRONT>CENTER>SURROUND
^-------------------------------------------}
Tourner le sélecteur [INPUT SELECTOR] pour régler la distance.
! Répéter les étapes et pour modifier d’autres réglages de
la distance.
FILTER (Filtre passe-bas)
Tourner le sélecteur [INPUT SELECTOR] pour régler la fréquence
de coupure.
À chaque rotation du sélecteur: 100()150()200
DR COMP—Compression de la dynamique
5
Tourner le sélecteur [INPUT SELECTOR] pour choisir le réglage
désiré.
DSP SOUND MODE
SFC MODE
À chaque rotation du sélecteur: OFF()STANDARD()MAX
D-INPUT—Entrée numérique
Appuyer sur [SFC MODE] pour sélectionner l’entrée voulue.
Sur chaque pression de la touche: CD COAX>DVD OPT2>TV OPT1
^-------------------------------------------}
Il s’agit des réglages par défaut. L’affichage est fonction des changements
effectués. Si un réglage est changé, l’autre réglage lui correspondant sera
également modifié.
Tourner le sélecteur [INPUT SELECTOR] pour choisir le
réglage désiré.
À chaque rotation du sélecteur: COAX()OPT1()OPT2
^-----------------------------------J
! Répéter les étapes et
l’entrée numérique.
pour changer d’autres réglages de
DIMMER (Atténuateur)
Tourner le sélecteur [INPUT SELECTOR] pour choisir le réglage
désiré.
À chaque rotation du sélecteur: OFF()ON
42
RQT5823
(
)
TOP MENU
2·3·4
MENU
Réglages du changeur
ENTER
DISPLAY
RETURN
RETURN
[ENTER]
SKIP
STOP
PAUSE
PLAY
SOUND MODE CHANNEL VOLUME MUTING
HELP
SUBWOOFER
DIRECT TUNING
DISC ENTER
Télécommande seulement
SLOW /SEARCH
TV VOL
1
TV/VIDEO
DISC ENTER/
DECK 1/2
0
/ENTER
DELAY
PLAY MODE
ACTION
CANCEL
LEVEL
SUBTITLE
AUDIO
ANGLE
DISC SKIP
REPEAT
MODE
A-B
REPEAT
DISC INFO
SEQUENTIAL
MODE
DIMMER
Il est possible de modifier les réglages initiaux selon ses préférences
et en fonction des conditions d’utilisation du changeur.
Ces réglages demeurent en mémoire jusqu’à ce qu’ils soient modifiés,
et ce, même si le contact est coupé.
TEST
DVD
Marches à suivre communes
1
ACTION
2
Pour plus de détails sur les menus, se reporter à la page 46.
1
Appuyer sur [ACTION] pour afficher
les menus.
Le menu des réglages du disque s’affiche en premier (=).
a
2
ACTION Disque
Anglais
Audio (dialogues)
Sous-titres
Menus du disque
Automatique
Anglais
Restriction par classe
Niveau 8
Le menu sélectionné s’affiche.
=: Disque
>: Vidéo
?: Audio
@: Affichage
A: Autres
SELECT
ENTER RETURN
b
3
Appuyer sur [3, 4] pour sélectionner
la rubrique, puis appuyer sur
[ENTER].
4
Appuyer sur [3, 4] pour sélectionner
la rubrique, puis appuyer sur
[ENTER].
ACTION Vidéo
Image télé
4:3 Pan&Scan
Mode d'arrêt sur image Automatique
Commande de niveau du noir
Plus clair
SELECT
Appuyer sur [2, 1] pour sélectionner
l’onglet.
Le menu s’affiche à nouveau.
c
ACTION Audio
SELECT
DTS Digital Surround
Compression dynamique
Recherche avec son
Non
Bitstream
Non
Non
Oui
ENTER RETURN
d
Après la fin des réglages
Appuyer sur [ACTION].
Réglages
Conv.-abaissement PCM
Dolby Digital
Retour au menu précédent
Appuyer sur [RETURN].
ACTION Affichage
Langues des Menus
Affichage à l'écran
Français
Oui
SELECT
e
ACTION Autres
Démonstration
Non
SELECT
3·4
ENTER
43
RQT5823
Réglages du changeur
[DVD]
[DVD]
Programmation du mot de passe
Pour d’autres renseignements, consulter “Marches à suivre communes” (á page 43) et la section “Disque” du “Tableau récapitulatif
des réglages initiaux” (á page 46).
Type d’écran de téléviseur
Pour d’autres renseignements, consulter “Marches à suivre communes” (á page 43) et la section “Vidéo” du “Tableau récapitulatif des
réglages initiaux” (á page 46).
Lors de la programmation du niveau de
restriction (lorsque le niveau est 8)
L’écran de saisie du mot de passe s’affiche lorsqu’un niveau entre 0 et
7 a été programmé.
1. Entrer un mot de passe à quatre chiffres au moyen des touches
numériques, puis appuyer sur [ENTER].
³En cas d’erreur, appuyer sur [CANCEL] pour l’effacer avant
d’appuyer sur [ENTER].
ACTION
Restriction par classe
Entrez un code à 4 chiffres
et appuyez sur ENTER.
SELECT
Mot de passe
Si la classification du DVD mis en place est supérieure au
niveau fixé, un message s’affiche à l’écran du téléviseur.
Suivre les instructions affichées.
Lors de la modification du niveau de
restriction (lorsque le niveau est entre 0 et 7)
L’écran de saisie du mot de passe s’affiche sur sélection de la rubrique
“Restriction par classe”.
1. Entrer un mot de passe à quatre chiffres au moyen des touches
numériques, puis appuyer sur [ENTER].
Restriction par classe
Déverrouiller le lecteur
Changer le code
Sélection du niveau de restriction
Déverrouillage temporaire
ENTER RETURN
2. Sélectionner la rubrique au moyen de la touche [3, 4], appuyer
sur [ENTER] et suivre les instructions afficheés à l’écran.
44
RQT5823
4:3 Letterbox (Boîte aux lettres)
Sélectionner cette valeur lorsqu’un téléviseur ordinaire est utilisé et
pour visionner des enregistrements destinés à un grand écran dans
un format de style boîte aux lettres.
16:9
Sélectionner cette valeur lorsqu’un téléviseur à grand écran est utilisé.
L’icône de verrouillage s’affiche pour indiquer que le niveau de
restriction est verrouillé.
Ne pas oublier le mot de passe.
2. Appuyer sur [ENTER] pour confirmer le mot de passe saisi.
SELECT
4:3 Pan&Scan (Panoramique et balayage) (par défaut)
Sélectionner cette valeur lorsqu’un téléviseur ordinaire est utilisé et
pour visionner des enregistrements destinés à un grand écran¤ dans
un format panoramique.
✱✱✱✱
ENTER RETURN
ACTION
Image télé
¤
Certains enregistrements au format 16:9 destinés à un grand écran
ne peuvent être visionnés en format panoramique et balayage. Ils
apparaîtront alors avec un cadrage boîte aux lettres sans égard à la
sélection effectuée.
[DVD]
Sortie numérique
Pour d’autres renseignements, consulter “Marches à suivre communes” (á page 43) et la section “Audio” du “Tableau récapitulatif des réglages
initiaux” (á page 46).
Conversion-abaissement PCM
Dolby Digital
Non (par défaut):
Lorsque le récepteur est raccordé au moyen de câbles audio.
PCM:
Lorsque le récepteur est raccordé au moyen d’un câble audio
numérique optique.
Le dispositif anti-piratage limite la sortie audionumérique au format
48 kHz/16 bits.
Bitstream (par défaut):
Lorsque le récepteur est raccordé.
PCM:
Avec un appareil n’intégrant pas un décodeur Dolby Digital.¤2
Lecture de disques DVD au format 96 kHz
Le signal de sortie sera en fonction des raccordements et réglages
effectués.
Non (par défaut):
Avec un appareil n’intégrant pas un décodeur DTS.¤2
(Aucun signal numérique n’est acheminé.)
Bitstream:
Lorsque le récepteur est raccordé.
Connexion
DTS Digital Surround
Réglage
Numérique
Non
PCM
Analogique
Aucun signal¤1
Signal au format
96 kHz
Signal converti au format
48 kHz/16 bits
Conversion et
sortie au format
48 kHz
¤2
Il est nécessaire d’effectuer ces changements au format
du signal numérique; autrement, des signaux bitstream–que le lecteur ne peut prendre en charge–
seront acheminés. Dans un tel cas, seul du bruit, susceptible d’endommager l’ouïe et les enceintes, sera
produit.
¤1
Les signaux sans dispositif anti-piratage sont sortis en 96 kHz. Pour
voir ces sources, toutefois, l’autre appareil doit être capable de prendre en charge cette fréquence d’échantillonnage.
Fabriqué sous licence de Dolby Laboratories.
“Dolby” et le symbole double D sont des marques de commerce de Dolby Laboratories. Œuvres confidentielles non publiées. + 1992–1997 Dolby Laboratories. Tous droits réservés.
“Dolby”, “Pro Logic” et le symbole double D sont des marques
de commerce de Dolby Laboratories.
“DTS” et “DTS Digital Surround” sont des marques déposées
de Digital Theater Systems, Inc.
Récepteur
Fabriqué sous licence de Dolby Laboratories.
“Dolby”, “Pro Logic” et le symbole double D sont des marques
de commerce de Dolby Laboratories. Œuvres confidentielles
non publiées. + 1992–1997 Dolby Laboratories. Tous droits
réservés.
Fabriqué sous licence de Digital Theater Systems, Inc. Brevet
no 5,451,942 des États-Unis et autres brevets mondiaux émis
et en attente. “DTS” et “DTS Digital Surround” sont des
marques déposées de Digital Theater Systems, Inc. + 1996,
2000 Digital Theater Systems, Inc. Tous droits réservés.
Réglages
Changeur
45
RQT5823
Réglages du changeur
Tableau récapitulatif des réglages initiaux
Ce tableau montre les réglages du changeur. Se reporter à la page 43 pour les menus de modification de ces réglages.
³Par défaut, les menus et les affichages sont en anglais. Pour modifier ce paramètre, aller à la rubrique “Langues des Menus” dans le menu
“Affichage”.
³Les paramètres par défaut sont soulignés.
Menu
principal
Disque
Menus
Options
Audio (dialogues)
Choisir la langue des dialogues.
Anglais
Français
Espagnol
Version Originale Autre ¢¢¢¢
Sous-titres
Choisir la langue des sous-titres.
Automatique
Espagnol
Anglais
Français
Autre ¢¢¢¢
Menus du disque
Choisir la langue des menus.
Anglais
Autre ¢¢¢¢
Français
Restriction par classe
Choisir la classe de restriction de lecture des DVD.
Classe de restriction
(lorsque le niveau 8 est sélectionné)
8 Autoriser tous les disques
1à7
0 Interdire tous les disques
Espagnol
Modification
(lorsqu’un niveau 0 à 7 est sélectionné)
Déverrouiller le lecteur Changer le code
Sélection du niveau de restriction
Déverrouillage temporaire
Vidéo
Audio
Affichage
Autres
46
RQT5823
Image télé
Sélectionner le format en fonction du téléviseur et selon ses préférences.
4:3 Pan&Scan
4:3 Letterbox
16:9
Mode d’arrêt sur image
Choisir le type d’image lors d’un arrêt sur image.
Automatique
Champ
Commande de niveau du noir
Modifier le niveau du noir de l’image si le lecteur est raccordé à un téléviseur
par le truchement des prises COMPONENT VIDEO OUT.
Plus clair
Plus foncé
Conv.-abaissement PCM [DVD]
Sortie numérique avec DVD avec signal PCM linéaire, 96 kHz (á page 45)
Non
PCM
Dolby Digital [DVD]
Sortie numérique avec DVD enregistrés avec codage Dolby Digital
(á page 45)
Bitstream
PCM
DTS Digital Surround [DVD]
Sortie numérique avec DVD enregistrés avec codage DTS Digital Surround
(á page 45)
Non
Bitstream
Compression dynamique [DVD] (Dolby Digital seulement)
Modification de la dynamique pour écoute discrète. L’écoute est à faible volume
mais les dialogues sont très clairs.
Ne fonctionne pas avec une connexion numérique (á page 13).
Non
Oui
Recherche avec son [DVD] [VCD]
Sélection d’une recherche avec ou sans son.
Oui
Non
Langues des Menus
Choisir la langue de préférence pour les menus et les affichages.
English
Français
Affichage à l’écran
Choisir si les messages seront affichés ou non.
Oui
Non
Démonstration
Une démonstration de l’affichage à l’écran pour le changeur commence lorsque
“Oui” est sélectionné. La démonstration s’arrête sur pression d’une touche.
Non
Oui
Español
Remarques
“Autre ¢¢¢¢”:
Entrer un code au moyen des touches numériques
(á voir ci-dessous).
“Version Originale”: La langue originale du disque est sélectionnée.
“Automatique”:
Si la langue sélectionnée pour les dialogues n’est pas
disponible, les sous-titres s’affichent automatiquement
dans la langue sélectionnée (si disponible).
Sur certains disques, la langue des dialogues ignore le
paramétrage de l’utilisateur.
Niveau 8:
Aucune restriction.
Niveau 1 à 7: Bloque la lecture de tout DVD dont la classe correspond au
niveau choisi.
Niveau 0:
Bloque la lecture de tous les DVD.
³L’écran de saisie du mot de passe s’affiche si un
niveau 0 à 7 est choisi (á page 44).
³Sélectionner le niveau “0” pour bloquer la lecture des
disques non classés.
L’écran de saisie du mot de passe s’affiche sur sélection
de la rubrique “Restriction par classe” si un niveau entre
0 et 7 a été choisi (á page 44).
Champ: Les images en mode arrêt sur image sont moins floues. Sélectionner ce
paramètre si l’image sautille dans le mode “Automatique”.
Image: Les images en mode arrêt sur image sont plus claires.
Sélectionner ce mode si du texte en petits caractères ou des motifs fins
ne peuvent être vus clairement dans le mode “Automatique”.
avec téléviseur connecté aux prises VIDEO OUT ou S VIDEO
OUT.
Plus foncé: avec téléviseur connecté aux prises COMPONENT VIDEO OUT
(Y/PB/PR).
Liste des codes de langue
Abhkaze:
Afar:
Afghan, Pachto:
Afrikaans:
Aimara:
Albanais:
Allemand:
Ameharic:
Anglais:
Arabe:
Arménien:
Assamais:
Azéri:
Bachkir:
Basque:
Bengali:
Bhoutan:
Biélorusse:
Bihari:
Birman:
Breton:
6566
6565
8083
6570
6588
8381
6869
6577
6978
6582
7289
6583
6590
6665
6985
6678
6890
6669
6672
7789
6682
Bulgare:
Cambodgien (khmer):
Catalan:
Chinois:
Coréen:
Corse:
Croate:
Danois:
Espagnol:
Espéranto:
Estonien:
Féringien:
Fidjien:
Finnois:
Français:
Frison:
Gaélique d’Écosse:
Galicien:
Gallois:
Géorgien:
Grec:
6671
7577
6765
9072
7579
6779
7282
6865
6983
6979
6984
7079
7074
7073
7082
7089
7168
7176
6789
7565
6976
Groenlandais:
Guarani:
Gujarati:
Haoussa:
Hébreu:
Hindi:
Hollandais:
Hongrois:
Indonésien:
Interlangue:
Irlandais:
Islandais:
Italien:
Japonais:
Javanais:
Kachmirî:
Kannara:
Kazakh:
Kirghiz:
Kurde:
Lao:
7576
7178
7185
7265
7387
7273
7876
7285
7378
7365
7165
7383
7384
7465
7487
7583
7578
7575
7589
7585
7679
Latin:
Letton:
Lingala:
Lithuanien:
Macédonien:
Malais:
Malayalam:
Malgache:
Maltais:
Maori:
Marathi:
Moldave:
Mongol:
Nauru:
Népalais:
Norvégien:
Oriya:
Ourdou:
Ouzbèque:
Panjabi:
Perse:
7665
7686
7678
7684
7775
7783
7776
7771
7784
7773
7782
7779
7778
7865
7869
7879
7982
8582
8590
8065
7065
Polonais:
Portugais:
Quechua:
Rhéto-Roman:
Roumain:
Russe:
Samoan:
Sanscrit:
Serbe:
Serbo-Croate:
Shona:
Sindhi:
Singhalais:
Slovaque:
Slovène:
Somali:
Soudanais:
Suédois:
Swahili:
Tadjik:
Tagalog:
8076
8084
8185
8277
8279
8285
8377
8365
8382
8372
8378
8368
8373
8375
8376
8379
8385
8386
8387
8471
8476
Tamoul:
Tatar:
Tchèque:
Télougou:
Thaïlandais:
Tibétain:
Tigrigna:
Tsonga:
Turc:
Turkmène:
Twi (akan):
Ukrainien:
Vietnamien:
Volapük:
Wolof:
Xhosa:
Yiddish:
Yorouba:
Zulu:
8465
8484
6783
8469
8472
6679
8473
8479
8482
8475
8487
8575
8673
8679
8779
8872
7473
8979
9085
Réglages
Plus clair:
47
RQT5823
Manipulation des disques
Ne pas utiliser de disques de forme irrégulière.
(Ces disques peuvent endommager le lecteur.)
º Il peut y avoir formation de condensation sur le
disque lorsque le disque est transporté d’un endroit froid à un endroit plus chaud
Essuyer le disque avec un linge sec, doux, sans charpie, avant
d’utiliser le disque.
º Précautions à prendre
º Manipulation
Ne pas toucher la face enregistrée.
³Ne pas écrire sur l’étiquette avec un crayon bille ou tout instrument à
écrire.
³Ne pas utiliser de nettoyeurs de disques en bombe aérosol, de benzène, de diluants, de liquides antistatique ni d’autres solvants.
³Ne pas apposer de collants ni d’étiquettes sur les disques. (Ne pas
utiliser de disques sur lesquels des bandes adhésives ou des étiquettes se décollent.)
³Ne pas utiliser de protecteurs contre les rayures ou couvercles.
³Ne pas utiliser des disques CD dont les étiquettes ont été incrustées
au moyen d’imprimeuses disponibles sur le marché.
º Ne pas ranger les disques:
º Nettoyage
³Dans les endroits exposés au soleil
³Dans un endroit humide ou poussiéreux
³Près d’une source de chaleur
Nettoyer le disque avec un linge humide, puis essuyer.
Glossaire
Arrêt sur image et arrêt sur champ
I/P/B
On obtient une image fixe en interrompant le défilement des images
animées. Un arrêt sur image est fait de deux champs en alternance, ce
qui explique que l’image soit parfois floue bien que sa qualité soit
grande. Un arrêt sur champ donne une image moins floue mais ne
comporte que la moitié de l’information de l’image complète.
Les vues sont les images fixes qui sont assemblées pour faire un film.
Environ 30 images sont affichées chaque seconde.
Une image est composée de deux champs. Un téléviseur ordinaire
affiche ces champs l’un après l’autre pour créer des images.
MPEG 2, la norme de compression des images vidéo adoptée pour le
DVD, code les photogrammes avec trois types d’images:
I: Les images “Intra” (images I)
Les images “Intra” sont codées intégralement, sans aucune
référence aux images voisines de la séquence vidéo. Les
images “Intra” constituent les images de référence à partir
desquelles est réalisé le décodage et offrent la meilleure qualité. Il
est recommandé d’utiliser ce type d’image lors des réglages à
l’écran.
P: Les images “Prédictives” (images P)
Les images “Prédictives” sont codées à partir de l’image I ou P
précédente à l’aide de vecteurs de mouvement.
B: Les images “Bidirectionnelles” (images B)
Les images “Bidirectionnelles” sont les plus compressées. Elles
sont codées à l’aide de vecteurs de mouvement avant et arrière,
par prédiction bidirectionnelle, c’est-à-dire à partir des images
voisines passées et futures; elles comportent donc moins
d’informations que les deux autres types d’images.
Bitstream—Train de bits
C’est la forme numérique sous laquelle se présente les données audio
multicanal (par ex. 5.1 canaux) avant d’être décodées et séparées en
divers canaux discrets.
Canaux
Ce terme décrit la division des signaux audio. Par exemple, plusieurs
disques DVD sont enregistrés avec des systèmes à 5,1 canaux, comportant deux canaux avant (gauche et droit), 2 canaux ambiophoniques (gauche et droit) un canal central (surtout utilisé pour les dialogues) et un canal des extrêmes-graves (pour les effets des graves,
c’est le canal 0,1).
DSP (processeur numérique de signal)
C’est le nom donné à tout dispositif qui traite les sons et produit les
champs sonores. Cela comprend les circuits Dolby Digital, Dolby Pro
Logic et DTS.
Dynamique
La dynamique est la mesure de la différence entre le plus bas niveau
de son pouvant être perçu au-dessus du seuil de bruit d’un appareil
donné et le signal le plus élevé avant la production de distorsion. La
compression de la dynamique permet une écoute à faible volume tout
en conservant la clarté des dialogues.
LPCM
(modulation linéaire par impulsions et codage)
Il s’agit d’une forme non compressée du signal audio numérique. Alors
que les CD audio sont enregistrés avec un taux d’échantillonnage de
44,1 kHz et un débit de 16 bits, le signal audio sur de nombreux DVD
est enregistré avec des taux d’échantillonnage de 48 kHz ou de
96 kHz et des débits de 16 et de 24 bits.
Pilotage de la lecture
Si un CD-Vidéo possède l’indication “playback control” (pilotage de la
lecture) écrite sur son étiquette ou sur sa pochette, cela veut dire que
des scènes ou des informations spécifiques pourront être sélectionnées pour un visionnement interactif sur l’écran du téléviseur à l’aide
de l’écran de menu. Cet appareil permet la lecture de CD-Vidéo avec
pilotage de lecture.
Dans le présent manuel, l’utilisation de menus pour piloter la lecture
d’un CD-Vidéo est désignée par l’expression “lecture par menus”.
Plage
La plus petite division sur un CD (audio et vidéo); cela correspond
généralement à une pièce musicale.
Titre/Chapitre
48
RQT5823
Les DVD sont divisés en grandes sections, les titres, et en sections
plus petites, les chapitres. Les numéros attribués à ces sections sont
appelés des numéros de titres et des numéros de chapitres.
Guide de dépannage
Avant d’appeler un centre de service, faire les vérifications décrites ci-dessous. En cas de doute sur certains des points de vérification, ou si les
solutions proposées dans le tableau ne résolvent pas le problème rencontré,
veuillez contacter le service à la clientèle de Panasonic Canada Inc. au 1-800-561-5505, son site web (www.panasonic.ca) ou le centre de
service agréé le plus proche.
Les pages de référence sont indiquées en chiffres blancs dans un cercle noir R.
Aucun son.
Présence de distorsion.
³Désactiver la mise en sourdine. R
³Mettre les enceintes en circuit. D
³Désactiver la fonction de contrôle sonore. R
³Sélectionner la source appropriée. I
³Sélectionner l’entrée numérique (DIGITAL) appropriée au raccordement qui a été fait. Y
³Vérifier que le récepteur peut décoder les signaux numériques. B
³Mettre hors circuit les fonctions “PCM FIX” et “DTS FIX”. B
³Vérifier toutes les connexions. <–@
³Mettre la fonction V.S.S. hors circuit si elle est en circuit. Q
³S’assurer que les réglages sont corrects pour le “Conv.-abaissement PCM”, le “Dolby Digital” et le
“DTS Digital Surround”. ]
³Changer “DVD 6CH” en “DVD”. I
L’entrée “DIGITAL” ne peut être
sélectionnée.
³Annuler le mode “DSP DEFEAT”. G
Absence d’image sur l’écran du
téléviseur.
³Changer le mode d’entrée sur le téléviseur selon les connexions sur le récepteur ou le changeur.
Le son s’arrête. L’indication
“OVERLOAD” s’affiche sur le
récepteur.
³Couper le contact, identifier le problème et y remédier, puis rétablir le contact. Causes possibles:
court-circuitage des fils d’enceintes, enceintes d’une impédance nominale inférieure à celle prescrite,
signal trop intense pour les enceintes, utilisation de l’appareil à une température ambiante trop
élevée.
L’indication “F 70” s’affiche sur le
récepteur.
³Commuter le récepteur au mode attente, débrancher le cordon d’alimentation, puis le rebrancher et
rétablir le contact sur le récepteur. Communiquer avec un détaillant si l’indication “F 70” demeure
affichée.
Pas de son dans les enceintes
d’extrêmes-graves, du centre ou
ambiophoniques.
³Vérifier les paramètres de type des enceintes. Y
³Vérifier le mode DSP. B
³Vérifier toutes les connexions. <–@
³Annuler le mode “DSP DEFEAT”. G
Impossible de sélectionner les
modes sonores DSP.
³Annuler le mode “DSP DEFEAT”. G
Impossible de syntoniser la radio
ou présence importante de
parasites et de brouillage.
³Ajuster l’orientation de l’antenne FM ou AM. >
³Atténuer la réponse dans les aigus. S
³Sélectionner “DSP DEFEAT”. G
³Couper le contact sur les appareils se trouvant à proximité (téléviseurs, magnétoscopes, lecteurs
DVD et récepteurs de télévision par satellite).
³Une antenne extérieure ou plus puissante pourrait s’avérer nécessaire. >
³Éloigner l’antenne de tout cordon d’alimentation, câble, fil et appareil électroménager. >
Absence d’alimentation.
Le changeur se commute
automatiquement au mode attente.
³Introduire la fiche du cordon d’alimentation à fond dans la prise secteur. ?
³Le changeur se commute au mode attente après environ 30 minutes en mode arrêt pour économiser
l’énergie. Appuyer sur [POWER, ê/I] pour rétablir le contact sur le changeur.
Lecture de disque
Pas de réaction aux pressions des
touches.
³Le disque peut interdire certaines opérations. E
³Le fonctionnement du changeur peut être anormal à cause de la foudre, de l’électricité statique ou
d’autres facteurs externes. Corriger cette situation en appuyant sur [POWER, ê/I] pour le commuter
en mode attente puis de nouveau en marche, ou appuyer sur [POWER, ê/I] pour le commuter au
mode attente, débrancher et rebrancher le cordon d’alimentation.
La lecture ne peut être lancée
même sur pression de la touche de
lecture [1] (lecture) ou est
rapidement interrompue.
³Présence de condensation dans le changeur: attendre environ 1 heure qu’elle s’évapore.
³Le changeur ne peut lire que les disques DVD, CD-Vidéo et CD. 3
³Le changeur ne peut pas lire les disques dont la région est autre que “1”, “ALL” ou à numéros
multiples de région, incluant le “1”. 3
³Le disque peut être sale. Le nettoyer.
³Insérer le disque, l’étiquette de la face à lire sur le dessus. D
³Un disque ou un autre objet est tombé à l’intérieur du changeur. Ouvrir le plateau et retirer l’objet.
La lecture du DVD ne commence
pas même sur pression de la
touche de lecture [1] (lecture).
³“SEQ. 2” est sélectionné. Appuyer sur [SEQUENTIAL MODE] pour sélectionner “SEQ. 1”. J
Généralités
Problèmes communs
49
RQT5823
Guide de dépannage
Lecture de disque (suite)
Échec de la sélection d’une autre
langue de la bande son/sous-titres.
³Il est impossible de sélectionner une autre langue sur un disque qui ne contient qu’une seule langue.
L
³Avec certains disques, il est impossible de sélectionner une autre langue avec la touche [AUDIO] ou
[SUBTITLE]. Essayer d’utiliser le menu de disque s’il est disponible.
Aucun sous-titre n’est affiché.
³Les sous-titres ne peuvent être affichés que s’ils ont été enregistrés sur le disque. L
³L’affichage des sous-titres a été supprimé de l’écran du téléviseur. Les afficher. L
La langue de la bande son/soustitres ne correspond pas à celle qui
a été sélectionnée avec le menu du
disque.
³Si la langue de la bande son/sous-titres n’est pas sur le disque, la langue sélectionnée au menu ne
peut pas être utilisée.
Aucune sélection de prise de vue
n’est possible.
³Cette fonction dépend de la disponibilité du logiciel. Même si un disque comporte plusieurs prises de
vue, il se peut que ces différentes prises n’aient été enregistrées que pour certaines scènes (lorsque
le voyant “
” est allumé sur l’afficheur). L
Le mot de passe de déverrouillage
a été oublié.
Initialiser le changeur pour rétablir
les paramètres par défaut.
³En mode arrêt, maintenir une pression sur ["] et [;] sur le changeur, puis maintenir aussi
une pression sur [<] sur le changeur jusqu’à ce que le message “Initialized” soit supprimé à l’écran
du téléviseur. Commuter le changeur en mode attente puis en marche à nouveau.
Tous les paramètres par défaut du changeur sont rétablis.
Le tiroir s’arrête avant l’ouverture
complète.
³Si le tiroir s’ouvre suffisamment, retirer les disques en position avant afin d’éviter tout dommage au
changeur ou aux disques, puis mettre en attente le changeur et le rétablir.
Aucun affichage.
³Sélectionner “Oui” sous “Affichage à l’écran”. ^
Absence d’affichage ou affichage
rogné des icônes de menu.
³Pendant la surbrillance de l’icône à la droite de toutes les icônes, appuyer sur [3, 4] pour les placer
plus bas à l’écran. O
Présence de distorsion pendant
l’avance ou le recul rapide.
³Il est normal que l’image subisse un peu de distorsion pendant ce défilement.
L’image semble anormale. (Les
côtés de l’image sont tronqués ou
il y a des bandes noires en haut et
au bas de l’écran.)
³Aller au menu “Image télé” et modifier le réglage selon le type de téléviseur. Il peut être nécessaire
de changer le mode écran sur le téléviseur ou à l’aide des menus du disque. [–\
Le menu du disque est affiché
dans une autre langue que celle
désirée.
³Aller à “Menus du disque” sur les menus du disque pour sélectionner la langue de menu préférée. ^
Absence de menu de pilotage de la
lecture.
³Fonctionne seulement sur les CD-Vidéo avec pilotage de la lecture. `
Affichages du changeur
Le message “NO PLAY” s’affiche.
³Le disque n’est pas compatible avec le changeur. Insérer un disque compatible. 3
Le message “CHECK THE DISC”
s’affiche.
³Le disque est sale; le nettoyer.
L’indication “H··” s’affiche.
³Un problème est probablement survenu. Le nombre affiché à la gauche de la lettre “H” est fonction
de l’état de l’appareil.
Appuyer sur [POWER, ê/I] pour mettre le changeur dans le mode attente, puis en marche de
nouveau. Il est aussi possible d’appuyer sur [POWER, ê/I] pour mettre le changeur dans le mode
attente, de débrancher le cordon d’alimentation, puis de le rebrancher.
Si le code demeure affiché, le noter et communiquer avec un technicien qualifié.
·· représente un nombre.
Le message “NO DISC” s’affiche.
³Pas de disque sur le plateau. Insérer un disque.
³Le disque est mal inséré. L’insérer correctement.
Télécommande
La télécommande refuse de
fonctionner.
50
RQT5823
³Insérer les piles en respectant la polarité + et -. 9
³Au besoin, remplacer les piles. 9
³Orienter la télécommande vers le capteur de signal du lecteur. 9
La fonction d’aide (HELP)
-HELP
–RESET
En cas d’erreur de commande ou d’interruption du son, la fonction
d’aide affiche des renseignements indiquant comment régler le problème.
Si l’indication “ERROR” ou qu’un message défile (ex. “SPEAKER OFF
NOW”), procéder de la manière décrite ci-dessous.
Appuyer sur [–HELP, —RESET].
Les mesures correctives s’affichent.
Pour référence
Il est possible de rétablir les paramètres par défaut. Si cela devenait
nécessaire, enfoncer la touche [–HELP, —RESET] pendant environ
2 secondes jusqu’à ce que l’indication “RESET” s’affiche.
Cela n’aura pas pour effet d’effacer les stations mémorisées.
Entretien
Entretien des surfaces extérieures
Pour nettoyer l’appareil, utiliser un chiffon doux et sec.
³Ne jamais utiliser d’alcool, diluant pour peinture ni de benzène pour
nettoyer l’appareil.
³Avant d’utiliser un chiffon traité chimiquement, lire attentivement les
directives sur l’emballage du chiffon.
Service après-vente
Ne pas tenter de retirer les couvercles ni de réparer l’appareil
soi-même.
Confier toute réparation à un personnel qualifié.
Pour toute réparation ou révision, apporter tous les éléments de la
chaîne.
Demande d’informations
Pour toutes réparations, renseignements ou conseils sur le fonctionnement du produit, voir la liste des centres de service après-vente.
DVD changeur
Source d’alimentation:
Consommation:
Dimensions (LtPtH):
120 V c.a., 60 Hz
16 W
430 mmk373 mmk125 mm
(16 15/16 pok14 11/16 pok
4 15/16 po)
(pièces en saillie non comprises)
Poids:
5,1 kC (11,2 lb)
Format du signal:
NTSC
Température de fonctionnement: 5 oC à 35 oC (41 oF à 95 oF)
Hygrométrie:
Humidité relative de 5 % à 90 %
(sans condensation)
Disques compatibles:
(1) Disque DVD-Vidéo
(2) Disque compact (CD-DA, CD-Vidéo)
(3) CD-R/CD-RW (CD-DA, CD-Vidéo formattés)
Sortie vidéo:
Niveau de sortie:
1 V c.-à-c. (75 ­)
Prise de sortie:
Prise à broches (1 jeu)
Sortie S-vidéo:
Sortie Y:
1 V c.-à-c. (75 ­)
Sortie C:
0,286 V c.-à-c. (75 ­)
Prise de sortie:
Prise S (1 jeu)
Sortie vidéo composante:
Sortie Y:
1 V c.-à-c. (75 ­)
Sortie PB:
0,7 V c.-à-c. (75 ­)
Sortie PR:
0,7 V c.-à-c. (75 ­)
Prise de sortie:
Prise à broches (1 jeu)
Sortie audio:
Niveau de sortie:
2 V eff. (1 kHz, 0 dB)
Prise de sortie:
Sortie mixte (G/D):
Prise à broches (1 jeu)
Sortie d’extrêmes-graves
(0,1 ca):
Prise à broches (1 jeu)
Caractéristiques du signal de sortie audio:
(1) Réponse en fréquence:
³DVD (audio linéaire):
4 Hz à 22 kHz
(échantillonnage à 48 kHz)
4 Hz à 44 kHz
(échantillonnage à 96 kHz)
³CD audio:
4 Hz à 20 kHz
(2) Rapport signal sur bruit:
³CD audio:
115 dB
(3) Dynamique:
³DVD (audio linéaire):
102 dB
³CD audio:
98 dB
(4) Distorsion harmonique totale:
³CD audio:
0,0025 %
Sortie audio numérique:
Sortie numérique optique:
Prise optique
Bloc de lecture:
Longueur d’onde:
658 nm/790 nm
Faisceau laser:
Classe 11a/Classe 1
Généralités
Données techniques
Consommation en mode attente: environ 2 W
Cet appareil incorpore une technologie anti-piratage protégée par des brevets déposés auprès des autorités du gouvernement américain et
d’autres droits de propriété intellectuelle détenus par Macrovision Corporation et d’autres détenteurs de droits. L’utilisation de cette technologie de protection des droits d’auteur doit être autorisée par la société Macrovision et doit se limiter à des fins de divertissement privé à moins
d’une autorisation préalable et explicite de Macrovision Corporation. Toute rétro-ingénierie ou tout démontage est interdit.
51
RQT5823
Données techniques
Récepteur (IHF’78)
º SECTION AMPLI
º SECTION BLOC D’ACCORD AM
Puissance de sortie min. eff. nominale, avec onde
sinusoïdale, de 40 Hz à 20 kHz, les deux canaux
en circuit avec distorsion harmonique totale de
0,9 %
100 W par canal (6 ­)
Gamme de fréquences
Sensibilité
Sélectivité
Réjection de la F.I. à 1000 kHz
Puissance de sortie continue à 1 kHz, les deux canaux en circuit
avec distorsion harmonique totale de 0,05 %
105 W par canal (6 ­)
Distorsion harmonique totale
puissance nominale à 40 Hz–20 kHz
0,9 % (6 ­)
demi-puissance à 1 kHz
0,07 % (6 ­)
Puissance de sortie à 1 kHz avec chaque canal en circuit
distorsion harmonique totale de 0,9 %
Avant
2k100 W (6 ­)
Centrale
100 W (6 ­)
Ambiophonique
2k100 W (6 ­)
Extrêmes-graves
100 W (6 ­)
Coefficient d’amortissement basse fréquence
30 (6 ­)
Impédance de charge
Avant
6–8 ­
Centrale
6–8 ­
Ambiophonique
6–8 ­
Extrêmes-graves
6–8 ­
Écart de puissance dynamique
2 dB (6 ­)
Réponse de fréquence
CD, TAPE, DVD, TV, VCR
10 Hz–70 kHz, n3 dB
Sensibilité d’entrée
CD, TAPE, DVD, TV, VCR
27 mV (200 mV, IHF ’66)
Rapport signal/bruit (IHF A)
CD, TAPE, DVD, TV, VCR
75 dB
Impédance d’entrée
CD, TAPE, DVD, TV, VCR
22 k­
Tonalités
Graves
50 Hz, i10 à j10 dB
Aigus
20 kHz, i10 à j10 dB
Réponse en fréquence de l’enceinte
d’extrêmes-graves (s6 dB)
7–200 Hz
Tension de sortie à 1 V d’entrée (non équilibrée)
Tension d’entrée maximale
Impédance d’entrée/sortie
Entrée numérique
Optique
Coaxìale
º SECTION VIDÉO
º DIVERS
Alimentation
Consommation
Dimensions (LtHtP)
Mass
1n0,1 Vc-à-c
1,5 Vc-à-c
75 ­
120 V c.a., 60 Hz
450 VA, 350 W
430k158k367 mm
(16–15/16 pok6–7/32 pok14–15/32 po)
10,5 kC (23,1 lb)
Consommation en mode attente: 1 W
Enceintes
º Enceintes avant, ambiophoniques et enceinte
centrale
Type
2 voies à 2 haut-parleurs (évent réflex)
Haut-parleur
Graves
10 cm, à cône
Aigus
6 cm, à cône
Impédance
8­
Puissance admissible
Musicale
200 W
DIN
100 W
Niveau de pression sonore
81 dB/W (1,0 m)
Fréquence de coupure
3,5 kHz
Réponse de fréquence
65 Hz–22 kHz (j16 dB)
95 Hz–20 kHz (j10 dB)
Dimensions (LtHtP)
120k208k163 mm
(4–3/4 pok8–3/16 pok6–7/16 po)
Poids
1,8 kC (4,0 lb)
º Enceinte d’extrêmes-graves
2
1
º SECTION BLOC D’ACCORD FM
Gamme de fréquences
87,9–107,9 MHz
Sensibilité
11,2 dBf (2 ¬V, IHF ’58)
Sensibilité au seuil de 50 dB
MONO (MONO)
18,3 dBf (4,5 ¬V, IHF ’58)
STÉRÉO (STEREO)
38,3 dBf (45 ¬V, IHF ’58)
Distorsion harmonique totale
MONO (MONO)
0,2 %
STÉRÉO (STEREO)
0,3 %
Rapport signal/bruit
MONO (MONO)
73 dB
STÉRÉO (STEREO)
67 dB
Réponse de fréquence
20 Hz–15 kHz, i1 dB, j2 dB
Sélectivité d’alternance par canal
65 dB
Rapport de rétention
1,5 dB
Facteur de réjection à 98 MHz
40 dB
Réjection de réception non sélective à 98 MHz
75 dB
Suppression AM
50 dB
Séparation stéréophonique
1 kHz
40 dB
10 kHz
30 dB
Borne d’antenne
75 ­ (non équilibré)
Panasonic Canada Inc.
530–1710 kHz
20 ¬V, 330 ¬V/m
55 dB
50 dB
Type
Haut-parleur
Graves
Impédance
Puissance admissible
Musicale
DIN
Niveau de pression sonore
Réponse de fréquence
Dimensions (LtHtP)
1 voie 2 haut-parleur (évent réflex)
14 cm, à cônek2
8­
200 W
100 W
80 dB/W (1,0 m)
39 Hz–1,9 kHz (j16 dB)
42 Hz–1,7 kHz (j10 dB)
200k450k350 mm
(7–7/8 pok17–23/32 pok13–25/32 po)
6,9 kC (15,2 lb)
Poids
Note
1. Données sous réserve de modifications.
Le poids et les dimensions sont approximatifs.
2. La distorsion harmonique totale est mesurée au moyen d’un spectroscope numérique.
5770 Ambler Drive, Mississauga, Ontario L4W 2T3
www.panasonic.ca
RQT5823-C
F0201MF0
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
