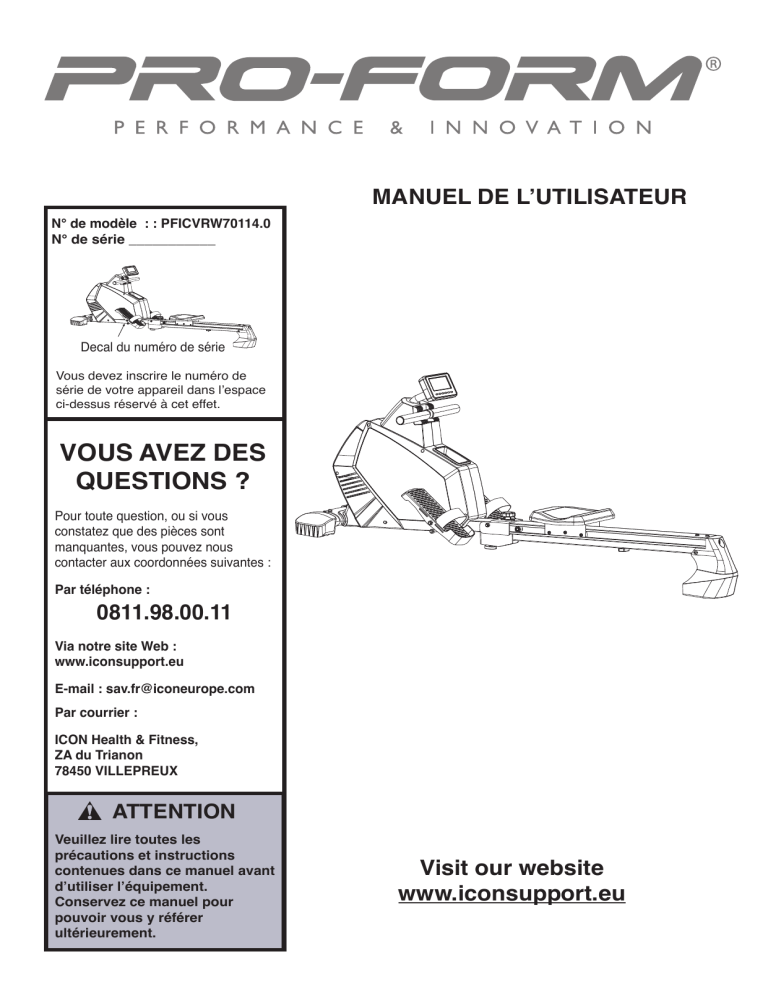

N° de modèle : : PFICVRW70114.0

N° de série ___________

Decal du numéro de série Vous devez inscrire le numéro de série de votre appareil dans l’espace ci-dessus réservé à cet effet.

VOUS AVEZ DES QUESTIONS ?

Pour toute question, ou si vous constatez que des pièces sont manquantes, vous pouvez nous contacter aux coordonnées suivantes :

Par téléphone :

0811.98.00.11

Via notre site Web : www.iconsupport.eu

E-mail : [email protected]

Par courrier : ICON Health & Fitness, ZA du Trianon 78450 VILLEPREUX

ATTENTION

Veuillez lire toutes les précautions et instructions contenues dans ce manuel avant d’utiliser l’équipement. Conservez ce manuel pour pouvoir vous y référer ultérieurement.

MANUEL DE L’UTILISATEUR Visit our website www.iconsupport.eu

TABLE DES MATIÈRES

PRÉCAUTIONS IMPORTANTES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 AVANT DE COMMENCER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 EMPLACEMENT DE L’ÉTIQUETTE AUTOCOLLANTE D’AVERTISSEMENT . . . . . . . . . . . . . . . . . . . . . . . 4 ASSEMBLAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

COMMENT BRANCHER L ADAPTATEUR SECTEUR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 UTILISATION DU RAMEUR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 CARACTÉRISTIQUES DE LA CONSOLE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 MAINTENANCE ET DEPANNAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 CONSEILS DE MISE EN FORME. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 SCHEMA DETAILLE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 LISTE DES PIÈCES. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 POUR COMMANDER DES PIÈCES DE RECHANGE... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Dernière page

2

PRÉCAUTIONS IMPORTANTES AVERTISSEMENT :

demandons de bien vouloir lire les précautions et les instructions importantes présentées dans ce guide, ainsi que tous les avertissements apposés sur votre rameur avant toute utilisation. ICON rejette toute responsabilité en cas de blessure ou de dégâts matériels causés par l’utilisation de ce produit.

pour réduire les risques de blessures graves, nous vous 1. Lisez toutes les instructions contenues dans ce manuel ainsi que les avertissements collés sur le rameur avant d’utiliser celui-ci.

trop amples qui pourraient se coincer dans l’appareil. Portez toujours des chaussures de sport pour protéger vos pieds.

9. L’appareil ne doit jamais être utilisé par des personnes dont le poids est supérieur à 115 kg.

2. Utilisez le rameur uniquement de la manière décrite dans ce manuel.

3. Il est de la responsabilité du propriétaire de s’assurer que tous les utilisateurs du rameur sont correctement informés de toutes les pré cautions.

10. Le capteur cardiaque si il existe n’est pas un appareil médical. Divers facteurs peuvent rendre la lecture du rythme cardiaque moins précise. Le capteur si il existe ne sert qu’à donner une idée approximative des fluctuations du rythme car diaque lors de l’exercice.

4. Le rameur est conçu pour une utilisation privée. Le rameur ne doit pas être utilisé dans une institution commerciale ou pour la location.

11. Gardez toujours votre dos bien droit quand vous vous servez de l’appareil; n’arquez pas votre dos.

5. Utilisez et gardez le rameur à l’intérieur, loin de l’humidité et de la poussière. Placez l’appareil sur une surface plane et sur un tapis pour pro téger votre moquette ou votre sol. Assurez-vous qu’il y ait suffisamment d’espace autour de l’appareil pour vous permettre de monter, de scendre et l’utiliser facilement.

6. Inspectez et resserrez correctement toutes les pièces régulièrement. Remplacez immédiate ment toute pièce usée.

12. Si vous ressentez une douleur ou des étourdissements quand vous vous entraînez, ar rêtez vous immédiatement et reposez-vous.

13. L’autocollant illustré à la page 1 est collé sur l’appareil elliptique. Si l’autocollant est man quant ou illisible, contactez notre service à la clientèle au numéro sur la page de couverture de ce manuel, et commandez un nouvel autocollant gratuit. Collez le nouvel autocollant à l’endroit indiqué. 7. Tenez les enfants de moins de 12 ans et les an imaux domestiques éloignés du vélo d’exercice.

14. Lorsque vous arrêtez de faire des exercices, assurez-vous que le siège soit à l’arrêt. 8. Portez des vêtements appropriés quand vous faites de l’exercice ; ne portez pas de vêtements

ATTENTION:

consultez votre médecin avant d’entreprendre un programme d’exercice. Tout particulièrement les personnes âgées de plus de 35 ans ou les personnes qui ont déjà eu des problèmes de santé. Lisez toutes les instructions avant d’utiliser ce produit. ICON ne se tient au cunement responsable des blessures ou dégâts matériels résultant de l’utilisation de ce produit.

CONSERVEZ CES INSTRUCTIONS

3

AVANT DE COMMENCER

Félicitations pour avoir choisi le nouveau rameur ProForm® Wave 500. Ce rameur possède toute une série de caractéristiques qui rendront vos sé ances d’exercices à la fois plus efficaces et plus agréables.

Pour pouvoir utiliser ce rameur dans les meil leures conditions possibles, veuillez d’abord lire ce manuel.

Si, après cette lecture, vous avez des questions, reportez-vous à la couverture de ce manuel. Pour que nous puissions vous répondre le plus efficace ment possible, veuillez noter le numéro de modèle et le numéro de série avant de nous contacter. Le numéro de modèle est le PFICVRW70114.0. Le numéro de série est inscrit sur l’autocollant qui est collé sur l’elliptique

EMPLACEMENT DE L’ÉTIQUETTE D’AVERTISSEMENT

ENGLISH

Ce dessin indique l’emplacement de la ou des étiquettes autocollantes d’avertissement. Si l’étiquette est manquante ou illisible, appelez-nous au numéro de téléphone figurant sur la couverture de ce manuel pour nous demander son remplacement gratuit. Vous devrez ensuite coller l’étiquette à l’emplacement indiqué Remarque : la taille réelle de la ou des étiquettes ne correspond pas forcément à la taille indiquée.

115 Kg 115 Kg 115 Kg 115 Kg 4

ASSEMBLAGE

Lʼassemblage requiert deux personnes. Placez toutes les pièces du vélo dʼexercice sur une aire dé gagée et enlevez les emballages. Ne jetez pas les emballages avant dʼavoir terminé lʼassemblage.

En plus de la clé hexagonale et la clé Allen incluses, lʼassemblage requiert un tournevis cruciforme , et une clé à molette .

Utilisez le schéma des pièces ci-dessous pour identifier les petites pièces utilisées dans lʼassemblage. Lenuméro entre parenthèses sous chaque pièce fait référence au numéro-clé de la pièce, qui se trouve dans la LISTE DES PIÈCES à la fin de ce manuel. Le second numéro indique le nombre de pièces utilisées lors de lʼassemblage. Remarque : certaines pièces sont déjà assemblées pour faciliter le transport de cet appareil. Si vous nʼarrivez pas à trouver une pièce dans le sac des pièces, vérifiez que celle-ci ne soit pas déjà assemblée.

33 12.5*178!!

4PCS S=17" 19!!

2PCS 14 LX05!!

1PCS 8 M10*125!!

1PCS 32 M12*113!!

1PCS 23 M8*45!!

1PCS 4 M8*75!!

2PCS S=5" 13" 14" 15! 1PCS S6!!

1PCS

5

ETAPE 1 Fixez le stabilisateur avant (2) au cadre princi pal (1) à l’aide de boulons hexagonaux (4), de rondelles plates (5). 5 4 1 2 ETAPE 2 1 37 46 32 13 14 6 9 8 10 9 1. Connectez le récepteur va et vient (46) au Faisceau bas (37) puis le rail (6) au cadre principal (1) en util isant un boulon hexagonal (8), une rondelle plate (9) et un écou nylon (10). 2. Fixez le cadre principal (1) et le rail (6) à l’aide de la Molette (32) et d’une rondelle plate (13).

6

ETAPE 3 6 15 16 18 17 15 27 Commencez par fixer l’axe de cran d’arrêt (16), le cran d’arrêt (15), une rondelle plate (17) et une vis (18).

Ensuite, installez le support de siège (27) sur le ril (6). ETAPE 4 1 34 33 50 50 33 6 15 16 22 50 33 50 34 33 18 17 15 10 5 23 24 1. Fixez le pied (24) au rail (6) en utilisant un boulon hexagonal (22) et un écrou nylon (10). 2. Fixez le cran d’arrêt (15) au rail (6) avec l’axe de cran d’arrêt (16) en utilisant une rondelle plate (17) et une vis (18). 3. Fixez les pédales (34) au cadre principal (1) à l’aide d’un boulon long (33). Fixez ensuite le pied (24) au rail (6) à l’aide d’un boulon hexagonal (23) et d’une rondelle plate (5). NOTE: le côté le plus court du boulon long vérouille l’écrou nylon.

7

ETAPE 5 39 38 43 42 1 51 48 44 49 37 45 1. Tirez le faisceaux et le faisceaux bas (37) du trou de la plaque (45) puis fixez la plaque (45) au support de console (42) à l’aide d’un boulon hexagonal (43) et de la molette (44). 2. Connectez le faisceaux (49) et le faisceaux bas (37) aux câbles de la console (38) puis vérouillez la con sole (38) au support de console sur le cadre principal (1) avec une vis (39).

Votre machine est maintenant prête à être utilisée.

COMMENT PLIER LE RAMEUR

Après son utilisation, votre rameur peux être plié.

Pour cela, il vous faudra déviser le boulon de serrage (15) et (2).

Pliez ensuite la poutre principale (22) puis fixez le sur la structure principale à l’aide de la rondelle (35) et le boulon de serrage (2).

Enfin, dévissez le boulon de serrage (2) situé à l’arrière de la poutre principale et pliez le pied de support (27) puis fixez le sur la poutre principale (22) avec le boulon de serrage (2).

Faites les étapes à l’inverse afin de dé plier l’appareil et l’utiliser à nouveau.

Notez : afin d’éviter une mauvaise utili sation, veuillez bien serrez les boulons de serrages avant l’utilisation du ra meur.

6 32 13 14 14 B

8

COMMENT UTILISER LE RAMEUR

Asseyez-vous sur le siège, face aux pédales. Placez vos pieds sur les pédales et ajustez les sangles à vos pieds. Tenez les poignées des bras d’aviron avec une prise où la paumes des mains est tournée vers le bas. Une position correcte comprend trois étapes : 1. La première étape est prise [catch]. Glissez le siège en avant jusqu’à ce que vos genoux touchent presque votre torse.

3. La troisième étape est arrivée [finish]. Vos jambes devraient être presque tendues, droites. Continuez à tirez les bras d’aviron jusqu’à ce que vos mains sont à même hauteur que votre torse.

Après l’étape d’arrivée, étendez vos bras à l’avant et tirez le siège à l’avant en utilisant vos jambes.

Répétez en vous déplaçant au travers des trois étapes avec un mouvement sans à coups. Rappelezvous de respirer normalement alors que vous vous exercez— ne retenez jamais votre souffle.

2. La deuxième étape est énergie [drive]. Poussez en arrière en utilisant vos jambes. Gardez votre dos droit. Penchez-vous en arrière légèrement au niveau des hanches (pas de la taille) et commencez à tirez les bras d’aviron en direction de votre torse. Gardez vos coudes à l’extérieur.

9

COMMENT MESURER SA FRÉQUENCE CARDIAQUE

Vous pouvez mesurer votre rythme cardiaque avec la ceinture cardiaque. Lorsque votre pouls est détecté, votre fréquence cardiaque s’affichera sur la console. Si votre rythme n’est pas détecté, voir

DEPANNAGE.

N’utilisez jamais d’alcool ou de produits abrasifs pour nettoyer les capteurs.

COMMENT PORTER LE MONITEUR DE FRÉQUENCE CARDIAQUE

Le moniteur de fréquence cardiaque comporte deux éléments : la sangle thoracique et lʼunité du moniteur de fréquence cardiaque. Insérez la languette sur lʼune des extrémités de la sangle du torse dans lʼune des extrémités de lʼunité du moniteur de fréquence cardiaque, comme illustré sur le schéma en encadré. Languette Sangle thoracique cardiaque après chaque utilisation. Le moniteur de fréquence cardiaque est activé quand les électrodes sont mouillées et que le moniteur de fréquence cardiaque est porté ; le moniteur de fréquence cardiaque sʼéteint quand il est nʼest pas porté et que les électrodes sont sèches. Si le moniteur de fréquence cardiaque nʼest pas séché après chaque utilisation, il restera allumé même sʼil nʼest pas utilisé, usant prématurément la pile. • Rangez le moniteur de fréquence cardiaque dans un endroit tiède et sec. Ne mettez pas le moniteur de fréquence cardiaque dans un sac en plastique ou dans tout autre récipient qui retient lʼhumidité.

• Nʼexposez pas le moniteur de fréquence cardiaque aux rayons directs du soleil pendant de longues périodes de temps ; ne lʼexposez pas non plus à des températures supérieures à 50° C (120° F) ou inférieures à -10° C (15° F).

• Ne pliez pas et nʼétirez pas excessivement lʼunité du moniteur de fréquence cardiaque quand vous lʼutilisez et la rangez.

• Nettoyez lʼunité du moniteur de fréquence cardiaque avec un chiffon humide—nʼutilisez jamais de lʼalcool ou des nettoyants abrasifs ou chimiques. La sangle du torse peut être lavée à la main et séchée à lʼair libre.

Languette

DEPANNAGE

Unité du détecteur Unité du détecteur Boucle Enfoncez lʼextrémité de lʼunité du moniteur de fréquence cardiaque sous la boucle de la sangle thoracique. La languette devrait être alignée avec lʼavant de lʼunité du moniteur de fréquence cardiaque.

Ensuite, placez le moniteur de fréquence cardiaque autour de votre poitrine, et attachez lʼautre extrémité de la sangle thoracique dans lʼunité du moniteur de fréquence cardiaque. Ajustez la longueur de la sangle thoracique si cela est nécessaire. Le moniteur de fréquence cardiaque devrait être placé sous vos vêtements, serré contre votre peau, et aussi haut que possible sous vos muscles pectoraux ou votre poitrine tout en étant confortable. Assurez-vous que le logo est placé vers lʼavant et à lʼendroit. Soulevez lʼunité du moniteur de fréquence cardiaque de votre peau de quelques centimètres et localisez les deux surfaces des électrodes sur le revers du détecteur (les surfaces des électrodes sont les deux rectangles creux). À lʼaide de solution saline comme de la salive ou de la solution pour lentilles de contact, mouillez les deux surfaces des électrodes. Replacez le détecteur sur votre peau.

Assurez-vous que vous portez le moniteur de fréquence cardiaque comme décrit à gauche. Remarque : si le moniteur de fréquence cardiaque ne fonctionne pas quand il est dans la position décrite, essayez de le placer plus haut ou plus bas sur votre abdomen. • Utilisez une solution saline comme de la salive ou de la solution pour lentilles de contact pour mouiller les deux surfaces des électrodes. Si votre rythme cardiaque ne sʼaffiche pas avant que vous ne commenciez à transpirer, mouillez les surfaces des électrodes à nouveau. • Le moniteur de fréquence cardiaque est conçu pour être utilisé par des personnes ayant un rythme cardiaque normal. Les problèmes dʼaffichage du rythme cardiaque peuvent être dus à des conditions médicales telles que les contractions prématurées des ventricules, la tachycardie, et lʼarythmie.

• Le fonctionnement du moniteur de fréquence cardiaque peut être affecté par des interférences magnétiques causées par des lignes électriques de haute tension et dʼautres sources. Si vous pensez que des interférences magnétiques causent un problème, essayez de placer votre appareil dans un endroit différent.

ENTRETIEN ET NETTOYAGE

• Séchez complètement le moniteur de fréquence

10

DESCRIPTION DE LA CONSOLE

Appuyez sur ce bouton pour effacer la valeur entrée dans la console. Appuyez sur ce bouton pendant plus de 2 secondes réinitialisera toutes les valeurs de la console.

UP ou DOWN :

Appuyez sur ce bouton pour régler les valeurs de temps, distance, calories et pulse (pouls). Maintenez ce bouton enfoncé pour augmenter les valeurs plus rapidement. Up pour augmenter, Down pour réduire.

START/STOP :

Appuyez sur ce bouton pour commencer ou arrêter votre entraînement.

FONCTION DE LA CONSOLE

La console vous offre plusieurs informations sur votre exercice afin de le rendre plus efficace.

Avant d’utiliser la console, assurez-vous que les piles et que l’émetteur soient correctement installées dans la console.Si une feuille de plastique recouvre l’écran, retirez-la.

ENTER :

Appuyez sur ce bouton pour confirmez tous les réglages ou pour passer d’une valeur à une autre.

RECOVERY :

Ce bouton permet d’activer les tests de récupération du pouls.

3. Commencez à ramer et suivez votre progression à l’écran.

Suivez votre progression à l’écran. La console possède plusieurs affichages qui vous fournissent des informations sur votre exercice : SPM (Stroke/min) — Cet écran affiche votre vitesse en nombre de mouvements de rame par minute.

Time/500 m (Temps) — Indique l’allure ou vitesse en Temps au 500 m. Distance — Cet écran indique la distance réalisée.

Calories — Affiche le nombre approximatif de calories que vous avez brûlées.

Strokes—Cet écran affiche le total des mouvements de rameur durant la séance. Il altèrne toutes les 6 secondes avec le Total Strokes.

Total Strokes—Cet écran affiche le total des mouvements de rameur tant que le produit est alimenté en électricité : Adaptateur branché. Une fois l’adaptateur débranché, le Total Strokes se remet à zéro.

UTILISATION DE LA CONSOLE 1. Mettez la console en marche.

Pour mettre en marche la console, vous pouvez soit appuyer sur l’un de ses boutons, soit commencer à tirer sur le bras de tirage.

2. Utilisez les boutons.

RESET:

Pendant l’exercice, la console affiche le mode sélectionné.

4. Une fois votre exercice terminé, la console s’éteint automatiquement.

Dès que le mouvement des pédales s’arrête pendant quelques secondes la console se met en pause. La console est dotée d’une fonction d’arrêt automatique. Si vous arretez votre mouvement de rame et si vous n’actionnez pas les boutons de la console pendant quelques minutes, l’alimentation est coupée automatiquement.

11 Réalisation du test de récupération de pouls :

Cette fonction permet d’évaluer la capacité de récupération du pouls de l’utilisateur sur une échelle de F1 à F6, F1 étant la meilleure valeur et F6 la plus mauvaise. Dans un souci d’exactitude, l’utilisateur doit faire ce test dès que son exercice est terminé en appuyant sur la touche TEST (RECOVERY) et en restant au repos complet. Après avoir appuyé sur la touche, vous devez appliquer le détecteur de fréquence cardiaque de manière appropriée. La durée du test est d’une minute et le résultat s’affiche à l’écran. Si l’ordinateur ne détecte pas votre fréquence cardiaque, la touche TEST (RECOVERY) ne lancera pas le test de récupération de pouls. Pendant le test de récupération de pouls, appuyez sur TEST (RECOVERY) pour arrêter le test et

revenir à l’état d’arrêt.

ATTENTION : Ces valeurs n’ont aucune valeur médicale. ce test permet juste de vous faire une idée approximative de votre forme après exercice.

METTRE LA CONSOLE EN MARCHE

Pour mettre en marche la console, vous pouvez soit appuyer sur un bouton, soit commencer à ramer. L’écran s’allume entièrement pendant quelques secondes et la console entre dans le mode de réglage de l’heure et du calendrier. Utilisez les touches Up et Down pour régler les valeurs puis validez sur Enter. Une fois les informations entrées, votre console est prête à l’emploi.

UTILISEZ LE MODE MANUEL 1. Sélectionnez le mode Manuel 1. Sélectionnez votre programme 2. Commencez votre exercice 2. Commencez votre exercice 3. Suivez votre progression à l’écran.

La console affiche le temps écoulé et la distance de parcourue. Il affiche également votre vitesse (en SPM ou en temps/500m), les calories que vous avez brûlées ainsi que votre fréquence cardiaque lorsque vous utilisez la ceinture cardiaque.

4. Mesurez votre fréquence cardiaque si vous

(VOIR COMMENT MESURER SA FRÉQUENCE CARDIAQUE page 10)

3. Suivez votre progression à l’écran.

La console affiche le temps écoulé et la distance de parcourue. Il affiche également votre vitesse (en SPM ou en temps/500m), les calories que vous avez brûlées ainsi que votre fréquence cardiaque lorsque vous utilisez la ceinture cardiaque.

5. Une fois votre exercice terminé, la console

Dès que le mouvement s’arrête pendant quelques secondes, le temps se met à clignoter à l’écran et la console se met en pause. Dès que le mouvement s’arrête pendant quelques minutes, la console s’arrête et l’écran se réinitialise.

4. Mesurez votre fréquence cardiaque si vous

(VOIR COMMENT MESURER SA FRÉQUENCE CARDIAQUE page 10)

PROGRAMMES DE CONTRÔLE DE LA FRÉQUENCE CARDIAQUE : 5. Une fois votre exercice terminé, la console

Dès que le mouvement s’arrête pendant quelques secondes, le temps se met à clignoter à l’écran et la console se met en pause. Dès que le mouvement s’arrête pendant quelques minutes, la console s’arrête et l’écran se réinitialise.

UTILISEZ LES PROGRAMMES 1. Sélectionnez votre programme cardiaque 12

boutons UP ou DOWN pour sélectionner votre Appuyez sur UP ou DOWN pour choisir votre fréquence cardiaque cible (55%, 75% ou 90% de votre fréquence cardiaque maximum ou votre objectif précis TARGET HR) Notez que votre fréquence cardiaque est estimée en fonction de votre âge et est calculée comme suit : 220 - votre âge. Par exemple pour une personne âgée de 35

ans, cela donnera : 220 - 35 = 185 pulsations/min.

3. Commencez votre exercice 2. Commencez votre exercice 3. Suivez votre progression à l’écran.

de parcourue. Il affiche également votre vitesse (en SPM ou en temps/500m), les calories que vous lorsque vous utilisez la ceinture cardiaque.

4. Mesurez votre fréquence cardiaque si vous le souhaitez.

(VOIR COMMENT MESURER SA FRÉQUENCE

5. Une fois votre exercice terminé, la console s’éteint automatiquement.

Dès que le mouvement s’arrête pendant quelques secondes, le temps se met à clignoter à l’écran et la console se met en pause. Dès que le mouvement s’arrête pendant quelques minutes, la console s’arrête et l’écran se réinitialise.

PROGRAMMES PERSONNALISABLES : 1. Sélectionnez le mode Personnalisable USER

Lorsque la console est allumée, appuyez sur le DOWN pour sélectionner le mode USER. Validez votre choix en appuyant sur la touche ENTER.

2. Rentrez vos données :

Utilisez UP et DOWN pour sélectionner la valeur du premier segment de votre programme personnalisable. puis appuyez sur ENTER pour passer au prochain segment 5 16 Segments à valider).

Une fois les segments rentrés ou à chaque instant pour sortir de la programmation appuyez sur la touche MODE. Vous pouvez choisir de rentrer des objectifs tel que Resistance, Temps ou distance, Strokes, calories ou Pulse.

Appuyez sur ENTER pour confirmer chacun de vos choix.

4. Suivez votre progression à l’écran.

de parcourue. Il affiche également votre vitesse (en SPM ou en temps/500m), les calories que vous lorsque vous utilisez la ceinture cardiaque.

5. Mesurez votre fréquence cardiaque si vous le souhaitez.

(VOIR COMMENT MESURER SA FRÉQUENCE

6. Une fois votre exercice terminé, la console s’éteint automatiquement.

Dès que le mouvement s’arrête pendant quelques secondes, le temps se met à clignoter à l’écran et la console se met en pause. Dès que le mouvement s’arrête pendant quelques minutes, la console s’arrête et l’écran se réinitialise.

13

ENTRETIEN ET PROBLÈMES

Inspectez et serrez toutes les pièces de l’appareil régulièrement. Remplacez les pièces usées immédiatement.

Pour nettoyer le rameur, utilisez un chiffon humide et une petite quantité de savon doux.

Important : Gardez tout liquide loin de la console, utilisez une bouteille hermétique dans le porte-bouteille, et gardez la console hors des rayons directs du soleil. Lorsque vous rangez le rameur, retirez les piles de la console. REMPLACEMENT DES PILES

Si l’affichage de la console devient faible, les piles doivent être remplacées ; la plupart des problèmes de console sont causés par les piles. La console requiert deux piles de 1,5V (AA) ; les piles alcalines sont recommandées. Enlevez le couvercle du compartiment à piles de la console. Insérez d’abord deux piles dans le console. Assurez-vous que les piles soient bien orientées (voir la polarité + ou - indiqué sur le console). Puis, remettez le couvercle du compartiment à piles.

14

EXERCICES D’ÉTIREMENT CONSEILLÉS

La position correcte pour plusieurs exercices d’assouplissement est décrite ci-dessous. Bougez lentement quand vous vous éti- rez. Ne vous étirez jamais par à-coups.

1. Exercices d’étirement en touchant vos pieds

Tenez-vous debout avec vos genoux légèrement pliés et bais- sez-vous lentement en avant à la hauteur de la taille. Laissez votre dos et vos épaules se relaxer alors que vous touchez vos orteils aussi loin que possible. Comptez jusqu’à 15 puis déten- dez-vous. Répétez l’exercice 3 fois. Régions sollicitées : tendons des mollets, partie arrière des genoux et du dos.

2. Exercices d’étirement des tendons des mollets

Asseyez-vous sur le sol avec une jambe tendue. Ramenez l’autre jambe vers vous et posez votre plante de pieds contre l’intérieur de la cuisse de la jambe qui est tendue. Touchez vos orteils aussi loin que possible. Comptez jusqu’à 15 puis déten- dez-vous. Répétez l’exercice 3 fois pour chaque jambe. Régions sollicitées : tendons des mollets, bas du dos et de l’aine.

3. Exercices d’étirement du tendon d’Achille

Avec une jambe devant l’autre, penchez-vous vers l’avant et pla- cez vos mains contre un mur. Gardez votre jambe arrière tendue et votre pied arrière à plat sur le sol. Pliez votre jambe avant. Penchez-vous en avant et déplacez vos hanches en di rection du mur. Comptez jusqu’à 15 puis détendez-vous. Répé tez l’exercice 3 fois pour chaque jambe. Si vous souhaitez un assouplissement plus accentué du tendon d’Achille, pliez égale ment votre jambe arrière. Régions sollicitées : mollets, tendon d’Achille et chevilles.

4. Exercices d’étirement des quadriceps

Avec une main contre le mur pour l’équilibre, prenez votre pied (par l’arrière) avec votre main libre. Amenez votre talon aussi près que possible de votre fessier. Comptez jusqu’à 15 puis détendez-vous. Répétez l’exercice 3 fois pour chaque jambe. Régions sollicitées : quadriceps et muscles des hanches.

5. Exercices d’étirement de l’intérieur des cuisses

Asseyez-vous avec les plantes de pieds l’une contre l’autre et vos genoux dirigés vers l’extérieur. Ramenez vos pieds aussi près que possible de la région de l’aine. Comptez jusqu’à 15 puis détendez-vous. Répétez l’exercice 3 fois. Régions sollici tées : quadriceps et muscles des hanches. 3 5 1 2 4

15

CONSEILS DE MISE EN FORME ATTENTION :

• Avant de commencer ce programme d’exercices (ou un autre), veuillez consulter votre médecin. Ceci est tout particulièrement important pour les personnes âgées de plus de 35 ans ou celles ayant déjà eu des prob lèmes de santé.

• Les moniteurs cardiaques ne sont pas des appareils médicaux. De nombreux facteurs peuvent rendre la lecture du pouls moins pré cise. Les moniteurs ne servent qu’à donner une idée approximative des fluctuations du pouls lors de l’exercice.

Les exercices suivants vous aideront à organiser votre programme d’exercices. Rappelez-vous qu’une bonne alimentation et qu’un repos adéquat sont es sentiels pour de bons résultats.

INTENSITÉ DE L’ENTRAÎNEMENT

Que votre but soit de brûler de la graisse ou de forti fier votre système cardio-vasculaire, la clé pour ob tenir les résultats désirés est de s’entraîner à une intensité correcte. Le niveau d’intensité correct peut être trouvé en utilisant votre pouls comme point de repère. Le tableau ci-dessous indique le pouls re commandé pour brûler de la graisse et pour les exer cices aérobics.

d’hydrate de carbone, facilement accessibles com me source d’énergie. Après quelques minutes seule ment, votre corps commence à utiliser des calories de graisse en réserve comme source d’énergie. Si votre but est de brûler de la graisse, ajustez l’intensité de votre entraînement jusqu’à ce que votre pouls soit entre le nombre le plus petit et le nombre du milieu dans votre zone d’entraînement pendant que vous vous entraînez.

Exercice Aérobics

Si votre but est de fortifier votre système cardiovas culaire, votre entraînement devrait être aérobic.

L’exercice aérobic requiert de large quantité d’oxygène durant une période de temps prolongée. Ceci augmente la demande de sang que le coeur doit pomper vers les muscles, et la quantité de sang que les poumons doivent oxygéner. Pour l’exercice aéro bic, ajustez l’intensité de votre exercice jusqu’à ce que votre rythme cardiaque soit proche du numéro le plus haut se trouvant dans votre zone d’entraînement.

GUIDE D’EXERCICES

Chaque entraînement devrait inclure ces trois étapes: Échauffement, commencez chaque entraînement avec 5 à 10 minutes d’étirements et d’exercices lé gers. Un échauffement correct élève la température de votre corps, augmente votre pouls, ainsi que la cir culation pour vous préparer à l’entraînement.

Pour déterminer le pouls qu’il vous faut, trouvez d’abord votre âge en bas du tableau (les âges sont arrondis aux dizaines). Trouvez ensuite les trois nombres au-dessus de votre âge. Les trois nombres constituent votre « zone d’entraînement ». Le nom bre le plus petit est votre pouls recommandé pour brûler de la graisse, le nombre du milieu est votre pouls recommandé pour brûler encore plus de graisse, et le nombre le plus grand est votre pouls recommandé pour des exercices aérobics.

Brûler de la Graisse

Pour brûler de la graisse effectivement vous devez vous exercer à une intensité relativement basse pendant une longue période. Durant les premières minutes d’exercice, votre corps utilise des calories Exercices dans la Zone d’Entraînement, après vous être échauffé, augmentez l’intensité de vos exer cices jusqu’à ce que votre pouls soit dans votre zone d’entraînement pendant 20 à 30 minutes. Remarque : durant les premières semaines d’exercices, ne main tenez pas votre pouls dans votre zone d’entraînement pendant plus de 20 minutes.

Exercices de Retour à la Normal, finissez chaque entraînement avec 5 à 10 minutes d’étirements pour revenir à la normal. Cela augmentera la flexibilité de vos muscles et vous aidera à prévenir les problèmes qui surviennent après l’exercice.

FRÉQUENCE DES ENTRAÎNEMENTS

Pour maintenir ou améliorer votre forme physique, faites trois entraînements par semaine, avec au moins un jour de repos entre chaque entraînement. Après quelques mois, vous pouvez entreprendre jusqu’à cinq entraînements par semaine si vous le désirez.

16

SCHÉMA DÉTAILLÉ—Nº. du Modèle. PFICVRW70114.0 part 1

46 40

17

SCHÉMA DÉTAILLÉ—Nº. du Modèle. PFICVRW70114.0 part 2

18

LISTE DES PIÈCES—Nº. du Modèle PFICVRW70114.0

N 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 Description Cadre principal Stabilisateur avant Cache stabilisateur avant Boulon hexagonal rondelle plate Rail Support de rail boulon hexagonal rondelle plate D10*12 Ecrou M10 Pièce reliant le rail au Chassis Vis M8*20 Rondelle plate D12*2,5 Ressort de Molette Cran d’arrêt Axe de cran d’arrêt Rondelle plate D6XD16X1.2

Vis M6*15 Boulon M10 Molette ajustable Pièce fixation pied Boulon hexagonal M10*110 Boulon hexagonal M8¨45 Pied Selle Vis M6*20 Support siège Vis M8*28 Entretoise roue Ecrou nylon M8 Molette Boulon long Ф12.5X178

Pédales Embout Mousse de protection Faisceaux Bas Console Vis Vis ST4.2*18 Hole Plug Support de Console Boulon Hexagonal M8*25 Molette Plaque Recepteur va et vient Qté.

1 1 2 1 2 7 1 1 1 2 2 1 4 1 1 4 2 2 2 1 1 1 1 1 1 1 4 1 6 6 6 6 1 4 2 2 2 1 1 4 26 1 1 1 1 1 1 N 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 Description Adaptateur Vis Faisceaux Ecrou nylon M12 Cache extensible Rondelle en U Ecrou hexagonal Ressort de tension Ecrou Roue d’inertie Bague 1 Grande rondelle Vis Poulie Roulement Boulon hexagonal Cache chaîne Courroie Boulon hexagonal Rondelle Plate ecrou nylon Bague 2 Bague 3 Poulie Corde Corde du guidon Vis Vis Ecrou nylon Petit Ecrou hexagonal Bague 4 Volant Axe médian Bague 5 Roulement Tendeur courroie Collier d’écrou Guidon Cache sécurité Moteur Câble de tension Capteur Patte de fixation Connectique adaptateur Vis de réglage

19

Qté.

1 1 1 4 1 4 4 1 1 1 1 1 2 3 6 2 2 1 1 1 1 2 1 1 1 1 2 1 1 2 1 1 1 3 6 1 4 1 1 1 1 2 1 1 4

COMMANDER DES PIÈCES DE RECHANGE

Pour commander des pièces de rechange, reportez-vous à la couverture de ce manuel. Pour que nous puissions vous aider le plus efficacement possible, veuillez vous munir des informations suivantes lorsque vous nous contactez : • Numéro de modèle et numéro de série du produit (voir couverture de ce manuel) • Nom du produit (voir couverture de ce manuel) • Numéro de pièce et description de la ou des pièces de rechange (voir la liste des pièces et la vue éclatée qui figure à la fin de ce manuel)

INFORMATIONS IMPORTANTES DESTINÉES AUX CLIENTS DE L’UE

Ce produit électronique ne doit pas être mis au rebut dans une décharge municipale. Dans un souci de préservation de l’environnement, la loi impose de le recycler lorsqu’il n’est plus en état d’être utilisé. Vous devez donc le confier à un organisme de recyclage habilité à collecter ce type de déchet dans votre région. Le recyclage contribue à la préservation des ressources naturelles et à renforcer les standards européens de protection de l’environnement. Pour obtenir plus d’informations sur les techniques à mettre en œuvre pour garantir une élimination sûre et appropriée des déchets, veuillez contacter votre service municipal ou l’établissement où vous avez acheté ce produit.

CARACTÉRISTIQUES

Dimensions ouvertes (L x l x h) : 205 x 53 x 78 cm Poids du produit : 39,6 Kg Ref : M02601 Imprimé en Chine © 2014 Icon Health & Fitness, Inc.

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
