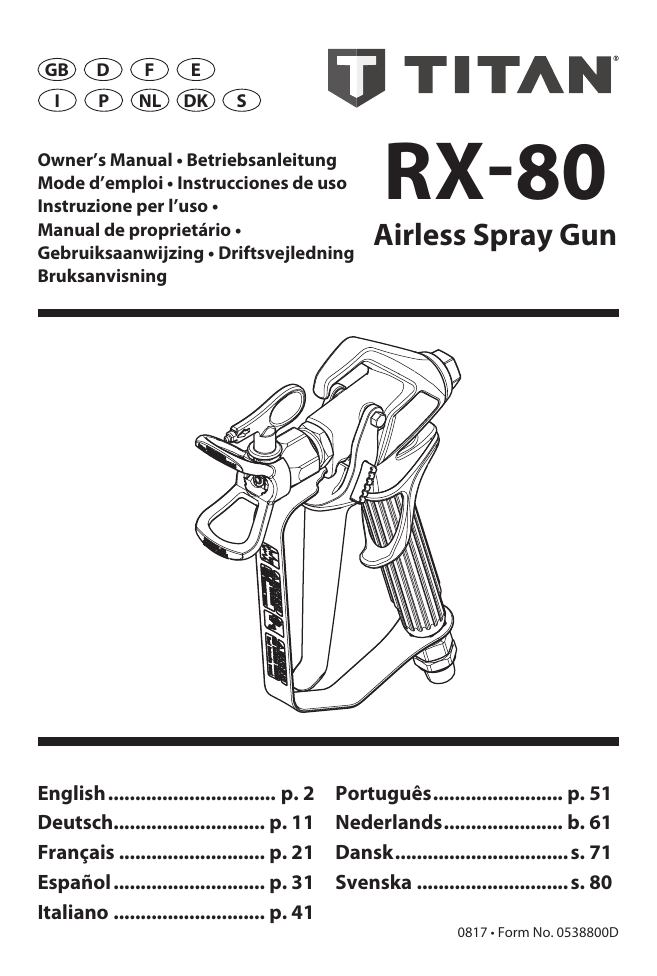

Owner’s Manual • Betriebsanleitung
Mode d’emploi • Instrucciones de uso
Instruzione per l’uso •
Manual de proprietário •
Gebruiksaanwijzing • Driftsvejledning
Bruksanvisning
English................................ p. 2
Deutsch............................ p. 11
Français............................ p. 21
Español............................. p. 31
Italiano............................. p. 41
DK
S
RX-80
Airless Spray Gun
Português......................... p. 51
Nederlands....................... b. 61
Dansk................................. s. 71
Svenska............................. s. 80
0817 • Form No. 0538800D
Safety Precautions
Be safety-conscious! All local and national regulations governing
ventilation, fire prevention, and operation must be observed.
HAZARD: Injection injury
A high pressure stream produced by this equipment can pierce the
skin and underlying tissues, leading to serious injury and possible
amputation. See a physician immediately.
DO NOT TREAT AN INJECTION INJURY AS A SIMPLE CUT! Injection
can lead to amputation. See a physician immediately. Inform the
physician of the type of coating material or cleaning agent with
which the injury was caused.
The maximum operating range of the spray gun is 25 MPa / 3600 PSI
fluid pressure.
• NEVER aim the gun at any part of the body.
• NEVER allow any part of the body to touch the fluid stream. DO NOT allow
body to touch a leak in the fluid hose.
• NEVER put hand in front of the gun. Gloves will not provide protection
against an injection injury.
• Never point the spray gun at anyone else.
• ALWAYS lock the gun trigger, shut the pump off, and release all pressure
before servicing, cleaning the tip or guard, changing tip, or leaving
unattended. Pressure will not be released by turning off the motor. The
PRIME/SPRAY valve must be turned to PRIME to relieve the pressure. Refer
to the Pressure Relief Pressure described in the pump manual.
• ALWAYS keep the tip guard in place while spraying. The tip guard provides
some protection but is mainly a warning device.
• ALWAYS remove the spray tip before flushing or cleaning the system.
• The paint hose can develop leaks from wear, kinking and abuse. A leak can
inject material into the skin. Inspect the hose before each use.
• NEVER use a spray gun without a trigger lock and trigger guard in place and
in good working order.
• All accessories must be rated at or above the maximum operating pressure
range of the airless sprayer. This includes spray tips, extensions, and hose.
HAZARD: Explosion hazard due to incompatible materials
Will cause severe injury or property damage.
• Do not use materials containing bleach or chlorine.
• Do not use halogenated hydrocarbon solvents such as bleach, mildewcide,
methylene chloride and 1,1,1 - trichloroethane. They are not compatible
with aluminum.
2
GB
RX-80
• Contact your coating material supplier about the compatibility of material
with aluminum.
HAZARD: General
This product can cause severe injury or property damage.
• Read all instructions and safety precautions before operating equipment.
• Never spray near sources of ignition; e.g. open flames, cigarettes — also
cigars and pipes are sources of ignition —, sparks, hot wires and hot
surfaces, etc.
• Wear respiratory equipment when spraying. The operator must be provided
with a protective mask.
In order to prevent work related illness, the manufacturer’s regulations for
the materials, solvents, and cleaning agents used must be observed when
preparing, working with and cleaning the unit. Protective clothing, gloves,
eyewear, and, in certain cases, protective skin cream are necessary to protect
the skin.
• Follow the coating material and solvent manufacturer’s warnings and
instructions.
• Extraction equipment should be installed by the user in accordance with
local regulations.
• The objects being sprayed must be earthed.
• Before each use, check all hoses for cuts, leaks, abrasion or bulging of cover.
Check for damage or movement of couplings. Immediately replace the hose
if any of these conditions exist. Never repair a paint hose. Replace it with
another grounded high-pressure hose.
• Pulling the trigger causes a recoil force to the hand that is holding the spray gun.
The recoil force of the spray gun is particularly powerful when the tip has
been removed and a high pressure has been set on the airless high-pressure
pump. Therefore, when cleaning without tip set the pressure control valve
to the lowest pressure.
• Use only manufacturer authorized parts. User assumes all risks and liabilities
when using parts that do not meet the minimum specifications and safety
devices of the spray gun manufacturer.
EXPLOSION PROTECTION IDENTIFICATION
X marking:
The spray gun corresponds with Ex II 2G IIC c T6 X and is, in accordance
with Directive 2014/34/EU, suitable for use in explosion-hazardous
areas—as of type Zone 1. Under certain circumstances, the unit itself may
cause the Zone 1 condition to be in effect.
RX-80
GB
3
Any static-electricity discharge from the spray gun is to be diverted to the
grounded high-pressure pump via the conductive high-pressure hose as
stipulated.
The maximum surface temperature corresponds to the permissible
material temperature. This and the permissible ambient temperature can
be found in the Technical Data.
To avoid the generation of machine sparks, prevent impact stresses and any
work on the unit with tools in the explosion-hazardous area.
Residual risks
Residual risks are risks, which cannot be excluded, even when equipment is
used for the intended purpose.
In such cases the applicable areas of the actual residual risks will be pointed out
using warning and/or prohibition signs.
Risk
Source / Cause
Impact
Preventative
measures
Can occur
during:
Injection
injury
Atomized, high
pressure stream
of fluid
Severe
injury or
amputation
NEVER aim the
gun at any part of
the body
Setup,
Operation
Explosion
or fire
Static electricity
or sparks
Severe injury
Use well
ventilated area
Ground the spray
gun
Operation
Hazardous
vapors
Hazardous vapors
from spray
material
Severe injury
Use well
ventilated area
Use mask
Operation
Technical Data
Max. operating pressure
25 MPa (3600 PSI)
Material inlet thread size
NPSM 1/4” (M16 x 1.5)
Diffuser thread size
7/8 - 14 UN-2A
Wetted parts material
High-grade steel, aluminum, PTFE, hard metal
Operating temperature range
40ºF to 104ºF (5ºC to 40ºC)
Maximum material temperature
109ºF (43ºC)
Maximum sound output
81 dB(A)*
Weight
599 g (1.3 lb.)
* Measurement location: 0.5 m away from the coating surface, 0.5 m behind
the spray gun, spray pressure 12 MPa, tip size 0.021
4
GB
RX-80
Introduction
This airless spray gun is to be used for the high pressure atomization of liquid
coating materials.
Using the Gun Trigger Lock
Always engage the gun’s trigger lock
when the gun is not in use.
1. To lock the trigger, push in the trigger
lock from left to right, when looking
at the rear of the gun.
2. To unlock the trigger, push the trigger
lock from right to left, when looking
at the rear of the gun.
1
2
Gun locked
Gun unlocked
(gun will not spray) (gun will spray)
NEVER point the spray gun at yourself.
Setup
Never attempt to assemble, change, or clean the gun, tip, or tip
guard without first relieving pressure from the spray system. Follow
the “Pressure Relief Procedure” in the sprayer’s Owner’s Manual.
Always use a tip safety guard for added protection against injection.
Beware that the guard alone will not prevent injection. Never cut
off tip guard! Always engage gun trigger lock when the gun is not
in use. Before servicing equipment, consult Owner’s Manuals and
follow all warnings.
5
1. Set up the sprayer. Refer to the instructions in the
sprayer’s Owner’s Manual.
2
2. Attach a grounded, airless spray hose to the
1
material inlet on the gun. Using two wrenches
(one on the gun and one on the hose), tighten
4
securely.
3
3. With the tip and tip guard off the gun, start the
sprayer. Flush and prepare the spray system
according to the sprayer’s Owner’s Manual.
Inspect the spray system to make sure that all
fittings are secure and that there are no leaks.
4. Perform the “Pressure Relief Procedure” described in the sprayer’s Owner’s
Manual.
5. Using a the end of the spray tip (5), insert the tip seal (3) and seal (4) into the
back of the tip guard (2). Press in for final adjustment.
RX-80
GB
5
6. Insert the tip (1) into the slot on the tip guard.
7. Thread the tip guard onto the gun. Position the tip guard in the desired
spraying position, then tighten securely.
i
The arrow on the tip handle should be pointing in the forward
direction for spraying.
Operation
1. Make sure the arrow on the tip handle is pointing in the forward direction
for spraying.
2. Start the sprayer. Refer to the instructions in the sprayer’s Owner’s Manual.
3. Adjust the fluid pressure on the sprayer until the spray is completely
atomized. Always spray at the lowest pressure necessary to get the desired
results.
i
The spray tip determines the size of spray pattern and coverage.
When more coverage is needed, use a larger tip instead of increasing
fluid pressure.
4. To clear a clogged tip:
a. Rotate the tip 180º so that the arrow on the tip handle is pointing opposite the
spray direction.
b. Trigger the gun once so that the pressure can blow the clog out.
Never pull the trigger more than once with the tip in the reverse
position.
Attention
c. Continue this procedure until the tip is clear of the clog.
Changing a Tip
Tips can be removed and replaced easily without disassembling the gun.
Never attempt to change or clean the tip or tip guard without first
performing the “Pressure Relief Procedure.”
1. Perform the “Pressure Relief Procedure” described in the sprayer’s Owner’s
Manual.
2. Remove the tip from the slot on the tip guard.
3. Insert the new tip into the slot on the tip guard. The arrow on the tip handle
should be pointing in the forward direction for spraying.
6
GB
RX-80
Removing the Seal and Tip seal
1. Remove the tip (1) from the tip guard (2).
2. Insert the tip handle through the front of the
tip guard.
3. Push the tip seal (3) and tip seal retainer (4)
out through the back of the tip guard.
3
4
1
2
Identifying Tip Sizes
To identify tip sizes, use the following formula. A “517” tip size will be used in
this example.
The first digit multiplied by two represents the size of the spray pattern when
spraying 12” away from the work surface:
5 x 2 = 10” spray pattern
The second two digits represent the diameter of the orifice on the tip:
17 = .017” orifice
i
Worn spray tips will adversely affect the spray pattern and result in
reduced production, poor finish, and wasted material. Replace worn
tips immediately.
Cleanup
Maintaining a clean gun is important to ensure trouble-free operation. Flush
the gun after each use and store in a dry location. Do not leave the gun or any
of its parts in water or solvents.
Special cleanup instructions for use with flammable solvents:
• Always flush spray gun preferably outside and at least one hose length from
spray pump.
• If collecting flushed solvents in a one gallon metal container, place it into an
empty five gallon container, then flush solvents.
• Area must be free of flammable vapors.
• Follow all cleanup instructions.
Attention
RX-80
The sprayer, hose, gun and gun filter should be cleaned thoroughly
after daily use. Failure to do so permits material to cake, seriously
affecting the performance of the unit.
GB
7
Always spray at the lowest possible pressure when the tip and tip
guard have been removed. To clean the airless gun, hose and spray
device, use only water or a suitable solvent. Static electricity buildup
may result in a fire or explosion in the presence of flammable vapors.
Hold the gun firmly against a metal container while flushing.
Maintenance
Follow all safety precautions as described in the Safety Precautions section of
this manual before proceeding.
i
Refer to the Parts List section in this manual for part identification.
Replacing/Servicing the Seal Assembly
If your spray gun leaks or spits at the tip when you release the trigger, the
needle is worn, damaged, or dirty and must be replaced or cleaned.
Never attempt to perform maintenance on the spray gun without
first performing the “Pressure Relief Procedure.”
2
1. Disconnect the fluid hose from the gun.
4
2. Remove the tip and tip guard.
3. With the trigger depressed, remove the
diffuser (1) from the front of the gun.
3
4. Using an adjustable wrench, loosen and
5
remove the rear housing (2).
1
5. Using a 3/8” ratchet, remove the lock
nut (3) from inside the rear of the gun
head. Remove the retractor plate (4).
6. Remove the seal assembly (5) from the front of the gun head by pushing or
gently tapping at the back of the seal assembly.
7. Soak the removed parts in the appropriate solvent and wipe clean.
8. Inspect the parts for wear or damage and use new parts during reassembly
of the gun, when necessary.
8
GB
RX-80
i
Lubricate all packings and moving parts before reassembly with a
lithium-based grease.
9. Install the seal assembly into the front of the gun head.
10.Replace the retractor plate (4) inside the rear of the gun head. Make sure
the flats just above the threads on the seal assembly are horizontal so it
slides through the hole in the retractor plate.
11.Using a 3/8” socket, tighten the lock nut onto the end of the seal assembly.
Torque to 5 Nm (3.7 ft. - lbs.).
12.With the trigger depressed, install the diffuser into the front of the gun head
and tighten securely with a wrench.
13.Replace the rear housing.
Replacing/Removing the Filter
i
The gun filter should be cleaned after every use.
1. Unclip the top of the trigger guard from the gun head.
2. Using the bottom of the trigger guard as a wrench, loosen and remove the
handle assembly from the gun head.
3. Pull the old filter out of the gun head. Clean or replace.
4. Slide the new filter, tapered end first, into the gun head.
5. Thread the handle assembly into the gun head. Tighten with the trigger
wrench.
6. Snap the trigger guard back onto the gun head.
Filter Chart
Part
Number
Application
Filter
Type
Filter
Color
0089960
Synthetic resin, enamels, clean
varnishes, stains, azures
Extra-fine
Red
0089959
Base coat enamels, primer
enamels, fillers, marking paints,
textured enamels
Fine
Yellow
0089958
Emulsions, latex paints, acrylic
paints
Medium
White
0089957
Filler paints, large area surfaces
Coarse
Green
RX-80
GB
9
Warranty
Titan Tool, Inc., (“Titan”) warrants that at the time of delivery to the original
purchaser for use (“End User”), the equipment covered by this warranty is free
from defects in material and workmanship. With the exception of any special,
limited, or extended warranty published by Titan, Titan’s obligation under this
warranty is limited to replacing or repairing without charge those parts which,
to Titan’s reasonable satisfaction, are shown to be defective within twelve
(12) months after sale to the End User. This warranty applies only when the
unit is installed and operated in accordance with the recommendations and
instructions of Titan.
This warranty does not apply in the case of damage or wear caused by
abrasion, corrosion or misuse, negligence, accident, faulty installation,
substitution of non-Titan component parts, or tampering with the unit in a
manner to impair normal operation.
Defective parts are to be returned to an authorized Titan sales/service outlet.
All transportation charges, including return to the factory, if necessary, are to
be borne and prepaid by the End User. Repaired or replaced equipment will be
returned to the End User transportation prepaid.
THERE IS NO OTHER EXPRESS WARRANTY. TITAN HEREBY DISCLAIMS ANY
AND ALL IMPLIED WARRANTIES INCLUDING, BUT NOT LIMITED TO, THOSE
OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE, TO THE
EXTENT PERMITTED BY LAW. THE DURATION OF ANY IMPLIED WARRANTIES
WHICH CANNOT BE DISCLAIMED IS LIMITED TO THE TIME PERIOD SPECIFIED
IN THE EXPRESS WARRANTY. IN NO CASE SHALL TITAN LIABILITY EXCEED
THE AMOUNT OF THE PURCHASE PRICE. LIABILITY FOR CONSEQUENTIAL,
INCIDENTAL OR SPECIAL DAMAGES UNDER ANY AND ALL WARRANTIES IS
EXCLUDED TO THE EXTENT PERMITTED BY LAW.
TITAN MAKES NO WARRANTY AND DISCLAIMS ALL IMPLIED WARRANTIES OF
MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE WITH RESPECT
TO ACCESSORIES, EQUIPMENT, MATERIALS OR COMPONENTS SOLD BUT NOT
MANUFACTURED BY TITAN. THOSE ITEMS SOLD, BUT NOT MANUFACTURED
BY TITAN (SUCH AS GAS ENGINES, SWITCHES, HOSES, ETC.) ARE SUBJECT TO
THE WARRANTY, IF ANY, OF THEIR MANUFACTURER. TITAN WILL PROVIDE
THE PURCHASER WITH REASONABLE ASSISTANCE IN MAKING ANY CLAIM FOR
BREACH OF THESE WARRANTIES.
Register your product online at www.titantool.com
10
GB
RX-80
Sicherheitshinweise
Sicherheit ist oberstes Gebot! Es müssen alle lokalen und nationalen
Vorschriften zur Entlüftung, zum Brandschutz und zum Arbeitsschutz
eingehalten werden.
GEFAHR: Verletzung durch Flüssigkeiten unter Druck
Der durch dieses Gerät erzeugte Hochdruckflüssigkeitsstrahl kann
Haut und Bindegewebe durchdringen und schwere Verletzungen
verursachen, die sogar zur Amputation führen können. Sofort einen
Arzt aufsuchen.
EINE VERLETZUNG DURCH EINE INJEKTION VON FLÜSSIGKEIT
UNTER DRUCK NICHT WIE EINEN NORMALEN SCHNITT BEHANDELN!
Eindringen von Flüssigkeiten unter Druck in das Gewebe können
Amputationen erforderlich machen. Sofort einen Arzt aufsuchen.
Der Arzt muss über die Art des Überzugs oder Reinigungsmittels
informiert werden, der bzw. das die Verletzung verursacht hat.
Der maximale Betriebsdruck für die Spritzpistole beträgt 25
MPa/3600 psi.
• NIEMALS die Spritzpistole auf Körperteile richten.
• NIEMALS mit Körperteilen in den Flüssigkeitsstrahl kommen. NIEMALS mit
dem Körper eine Leckstelle im Druckschlauch berühren.
• NIEMALS die Hand vor die Düse der Spritzpistole halten. Handschuhe stellen
keinen sicheren Schutz vor Verletzungen durch injizierte Flüssigkeiten dar.
• NIEMALS die Spritzpistole auf Personen richten.
• STETS den Abzug der Spritzpistole verriegeln, die Pumpe ausschalten und
den Druck vollständig entspannen, bevor Wartungs- und Reinigungsarbeiten
an Düse und Düsenschutz oder Düsenwechsel durchgeführt werden oder
das Gerät unbeaufsichtigt gelassen wird. Auch nach dem Ausschalten
des Motors steht das Gerät noch unter Druck. Das Ventil PRIME/SPRAY
(Vorfüllen/Sprühen) muss auf PRIME (Vorfüllen) gestellt sein, um den Druck
zu entspannen. Der Ansprechdruck für das Ventil ist im Pumpenhandbuch
angegeben.
• STETS den Düsenschutz beim Sprühen aufsetzen. Der Düsenschutz stellt
einen gewissen Schutz dar, ist aber vor allem als Warnvorrichtung gedacht.
• STETS die Spritzdüse entfernen, bevor das System gereinigt oder gespült wird.
• Der Farbschlauch kann durch falsche Verwendung, Knicken und durch
Verschleiß undicht werden. Durch eine Leckstelle kann Flüssigkeit in die
Haut injiziert werden. Vor Verwendung den Schlauch gründlich prüfen.
• NIEMALS eine Spritzpistole ohne Abzugsicherung und funktionsfähigen
Abzugbügel verwenden.
• Das gesamte Zubehör muss mindestens für den maximalen Betriebsdruck
des Airless-Spritzgeräts zugelassen sein. Dies betrifft Spritzdüsen,
Verlängerungen und den Schlauch.
RX-80
D
11
Gefahr: Explosionsgefahr aufgrund inkompatibler
Materialien
Inkompatible Materialien können schwere Personen- und
Sachschäden verursachen.
• Keine Materialien verarbeiten, die Chlor oder Hypochlorid enthalten.
• Keine halogenierten Kohlenwasserstoffe als Lösungsmittel verwenden,
beispielsweise Hypochloridlösung, Schimmelbekämpfungsmittel,
Methylenchlorid und 1,1,1-Trichlorethan. Diese Lösungsmittel greifen
Aluminium an.
• Informationen zur Verträglichkeit des verwendeten Beschichtungsmaterials
mit Aluminium erhalten Sie vom Hersteller.
Gefahr: Allgemeines
Kann schwere Personen- oder Sachschäden verursachen.
• Alle Anweisungen und Sicherheitshinweise durcharbeiten, bevor das Gerät
in Betrieb genommen wird.
• Niemals in der Nähe von Zündquellen sprühen, d. h. nicht in der Nähe von
offenen Flammen, Zigaretten (auch Zigarren und Pfeifen sind Zündquellen),
Funken, heißen Drähten, heißen Oberflächen usw.
• Beim Sprühen Atemschutz tragen. Der Bediener muss eine Schutzmaske
tragen. Um arbeitsbedingte Erkrankungen zu vermeiden, die Vorschriften
des Herstellers zu den Farben bzw. Lacken, Lösungsmitteln und
Reinigungsmitteln beachten, wenn das Gerät vorbereitet, benutzt und
gereinigt wird. Schutzkleidung, Arbeitshandschuhe, Augenschutz und in
bestimmten Fällen eine besondere Hautschutzcreme verwenden.
• Die Warnhinweise und Anweisungen des Herstellers von Farbe bzw. Lack
und Lösungsmittel beachten.
• Die Absaugvorrichtungen müssen vom Benutzer entsprechend den vor Ort
geltenden Vorschriften angeschlossen werden.
• Die für die Beschichtung vorgesehenen Gegenstände müssen geerdet sein.
• Vor jedem Einsatz alle Schläuche auf Schnitt-, Leck- und Scheuerstellen
sowie auf Verformungen des Schlauchmantels kontrollieren. Die
Kupplungen auf Unversehrtheit und festen Sitz kontrollieren. Den Schlauch
sofort ersetzen, wenn einer der erwähnten Fehler festgestellt wird. Einen
Farbschlauch niemals reparieren. In diesem Fall den Schlauch durch einen
anderen geerdeten Hochdruckschlauch ersetzen.
• Bei Betätigung des Abzugs zieht die Spritzpistole zur Seite. Diese
Kraftwirkung der Spritzpistole ist besonders stark, wenn die Düse entfernt
wurde und bei der Hochdruckpumpe hoher Druck eingestellt wurde. Bei
der Reinigung mit abgeschraubter Düse daher das Druckregelventil auf den
niedrigsten Druck einstellen.
• Nur vom Hersteller zugelassene Teile verwenden. Der Benutzer trägt alle
Risiken und das gesamte Haftungsrisiko bei Verwendung von Teilen,
12
RX-80
D
die nicht die technischen Mindestdaten erfüllen, sowie bei Verwendung
von Sicherheitsvorrichtungen, die nicht vom Hersteller der Spritzpistole
stammen.
EXPLOSIONSSCHUTZ KENNZEICHNUNG
Kennzeichnung X:
Die Spritzpistole entspricht Ex II 2G IIC c T6 X und ist nach der Richtlinie
2014/34/EU geeignet für den Einsatz in explosionsgefährdeten Bereichen
der Zone 1. Unter Umständen erzeugt das Gerät selbst schon den Bereich
der Zone 1.
Eine mögliche elektrostatische Aufladung der Spritzpistole ist über
den nach Vorschrift leitenden Hochdruckschlauch zur geerdeten
Hochdruckpumpe abzuleiten.
Die max. Oberflächentemperatur entspricht der zulässigen
Materialtemperatur. Diese und die zulässige Umgebungstemperatur sind
im Kapitel „Technische Daten“ zu finden.
Um die Entstehung von Funken an der Maschine zu verhindern,
Schlagbelastungen vermeiden und an dem Gerät in explosionsgefährdeten
Bereichen keine Werkzeuge einsetzen.
restrisiken
Restrisiken sind Risiken, die auch bei bestimmungsgemässer Verwendung nicht
ausgeschlossen werden können.
Gegebenenfalls weisen Warn- und Verbotsschilder an den jeweiligen
Risikostellen auf bestehende Restrisiken hin.
Gefahr
Quelle/Ursache
Auswirkung
Vorbeugende
Maßnahmen
Kann
auftreten
während:
Injektionsverletzung
Staubförmiger,
unter Hochdruck
stehender
Flüssigkeitsstrom
Schwere
Verletzung
oder
Amputation
Richten Sie die
Pistole NIEMALS
auf Körperteile
Montage,
Betrieb
Explosion
oder Feuer
Statische
Elektrizität oder
Funken
Schwere
Verletzung
Nur in gut belüfteten
Bereichen
verwenden
Erden Sie die
Spritzpistole
Betrieb
Gefährliche
Dämpfe
Gefährliche
Dämpfe aus den
Spritzmaterialien
Schwere
Verletzung
Nur in gut belüfteten
Bereichen
verwenden
Verwenden Sie
eine Maske
Betrieb
RX-80
D
13
Technische Daten
Maximaler Betriebsdruck
25 MPa (3600 PSI)
Gewinde für den Farbzulauf
M16 x 1.5 (NPSM 1/4”)
Diffusergewinde
7/8 - 14 UN-2A
Werkstoffe der Teile, die Kontakt mit dem
Beschichtungsmaterial haben
Qualitätsstahl, Aluminium, PTFE,
Hartmetall
Betriebstemperaturbereich
5ºC bis 40ºC (40ºF bis 104ºF)
Maximale Farbtemperatur
43ºC (109ºF)
Maximaler Schallpegel
81 dB(A)*
Gewicht
599 g (1.3 lb.)
* Messort: 0,5 m von der Beschichtungsoberfläche entfernt, 0,5 m hinter der
Spritzpistole, Spritzdruck 12 mPa, Düsengröße 0,021
Einführung
Diese Airless Spritzpistole ist für die Hochdruck-Zerstäubung von flüssigen
Beschichtungsstoffen vorgesehen.
Verwendung der Spritzpistolenabzugsicherung
1
2
Die Spritzpistolenabzugsicherung immer
einlegen, wenn die Spritzpistole nicht
verwendet wird.
1. Um den Abzug zu sperren, schieben
Sie die Abzugsverriegelung von
links nach rechts, sodass sie von der
Rückseite der Pistole gesehen auf der
Abzug verriegelt Abzug entriegelt
rechten Seite herausragt.
(Spritzpistole
(Spritzpistole
sprüht nicht)
sprüht)
2. Um die Verriegelung zu lösen,
schieben Sie die Abzugsverriegelung von rechts nach links, sodass sie von
der Rückseite der Pistole gesehen auf der linken Seite herausragt.
Richten Sie die Spritzpistole NIEMALS auf sich selbst oder andere
Personen.
Konfiguration
Die Spritzpistole, die Düse oder den Düsenschutz niemals zerlegen,
wechseln oder reinigen, wenn der Druck im Spritzsystem noch nicht
entspannt ist.
Den Druck entsprechend den Anweisungen in der Betriebsanleitung
des Spritzgeräts entspannen.
14
D
RX-80
Zum zusätzlichen Schutz gegen eine Injektion stets den Düsenschutz
verwenden. Der Düsenschutz allein verhindert jedoch eine
Injektion nicht. Niemals den Düsenschutz absägen! Wenn die
Spritz-pistole nicht verwendet wird, den Abzug stets verriegeln. Vor
Wartungsarbeiten am Gerät die Betriebsanleitung durcharbeiten
und alle Warnhinweise beachten.
1. Das Spritzgerät vorbereiten. Dazu die Anweisungen in der Betriebsanleitung
des Spritzgeräts befolgen.
2. Einen geerdeten Airless-Spritzschlauch am Farbzulauf der Spritzpistole
anschließen. Den Schlauch mit zwei Schraubenschlüsseln (einem an der
Spritzpistole und einem am Schlauch) festziehen.
5
3. Düse und Düsenschutz von der Spritzpistole
entfernen und das Spritzgerät in Betrieb nehmen.
2
Das Spritzsystem entsprechend den Anweisungen
in der Betriebsanleitung des Spritzgeräts spülen
1
und vorbereiten. Das Spritzsystem kontrollieren,
alle Verschraubungen müssen fest sitzen und es
4
3
dürfen keine Leckstellen vorhanden sein.
4. Den Druck entsprechend den Anweisungen in der
Betriebsanleitung des Spritzgeräts entspannen.
5. Mit der Spitze (5) der Düse die Düsendichtung (3)
und die Dichtung (4) an der Rückseite des Düsenschutzes (2) einsetzen. Zur
endgültigen Einstellung eindrücken.
6. Die Düse (1) in den Schlitz am Düsenschutz einsetzen.
7. Den Düsenschutz an die Spritzpistole festschrauben. Den Düsenschutz in
die gewünschte Sprührichtung stellen und festziehen.
i
Der Pfeil am Düsengriff muss nach vorn in Sprührichtung zeigen.
Betrieb
1. Den Pfeil am Handgriff der Düse in Spritzrichtung drehen.
2. Das Airless-Gerät in Betrieb nehmen. (siehe auch Anweisungen der
Betriebsanleitung)
3. Spritzdruck am Spritzgerät so einstellen, dass der Farbstrahl beim Austritt
an der Düse komplett zerstäubt wird. Immer den geringst möglichen
Spritzdruck verwenden, mit dem noch ein gutes Spritzbild erreicht wird.
i
RX-80
Die Spritzdüse bestimmt die Größe des Sprühmusters und die
Deckung. Wenn eine bessere Deckung erforderlich ist, eine größere
Düse verwenden, ohne den Druck zu erhöhen.
D
15
4. Reinigung einer verstopften Düse:
a. Die Düse um 180° drehen, sodass der Pfeil am Düsengriff entgegen der
Sprührichtung zeigt.
b. Die Spritzpistole kurz auslösen, sodass die Verstopfung durch den Druck
beseitigt werden kann.
Den Abzug immer nur kurz betätigen, wenn die Düse in der
verkehrten Richtung steht.
Achtung
c. Diesen Schritt wiederholen, bis die Verstopfung der Düse beseitigt ist.
Düse wechseln
Düsen können bequem entfernt und ersetzt werden, ohne dass die Spritzpistole
zerlegt werden muss.
Niemals die Düse oder den Düsenschutz wechseln oder reinigen,
wenn das System noch unter Druck steht.
1. Den Druck entsprechend den Anweisungen in der Betriebsanleitung des
Spritzgeräts entspannen.
2. Die Düse aus dem Schlitz des Düsenschutzes entfernen.
3. Die neue Düse in den Schlitz am Düsenschutz einsetzen. Der Pfeil am
Düsengriff muss nach vorn in Sprührichtung zeigen.
Entfernen der Düsendichtung und der Arretierung der
Düsendichtung
3
1. Entfernen Sie die Düse (1) vom Düsenschutz (2).
4
2. Setzen Sie Düsengriff durch die Vorderseite des
1
Düsenschutzes ein.
3. Schieben Sie die Düsendichtung (3) und die
Halterung der Düsendichtung (4) durch die
Rückseite des Düsenschutzes heraus.
2
DüsengröSSe bestimmen
Zur Bestimmung der Düsengröße dient folgende Formel: Bei diesem Beispiel
wird eine Düsengröße 517 verwendet.
Die erste Ziffer multipliziert mit 2 entspricht der Größe des Sprühbildes in
einem Abstand von 12” (30,5 cm) von der Arbeitsfläche:
5 x 2 = 10” (25,4 cm) Sprühbild
16
D
RX-80
Die beiden anderen Ziffern geben den Durchmesser der Düsenöffnung an:
17 = .017” (0,043 mm) Düsenöffnung
i
Verschlissene Spritzdüsen haben ein schlechteres Sprühbild und führen
zu schlechterer Oberflächenqualität, geringerer Produktivität und
Vergeudung von Farbe bzw. Lack. Verschlissene Düsen sofort ersetzen.
Reinigung
Die Reinigung der Spritzpistole ist für den einwandfreien Betrieb unerlässlich.
Die Spritzpistole nach jedem Gebrauch spülen und an einer trockenen Stelle
aufbewahren. Niemals die Spritzpistole oder Teile davon in Wasser oder
Lösungsmitteln liegen lassen.
Besondere Reinigungshinweise bei Verwendung entflammbarer
Lösungsmittel:
• Die Spritzpistole stets im Freien und möglichst eine Schlauchlänge von der
Spritzpumpe entfernt spülen.
• Werden die zur Spülung verwendeten Lösungsmittel in einem
Metallbehälter von etwa 5 l Fassungsvermögen aufgefangen, diesen in
einen Behälter mit einem Fassungsvolumen von etwa 20 l stellen und erst
dann weiter spülen.
• Im Arbeitsbereich dürfen sich keine entzündlichen Dämpfe sammeln.
• Alle Reinigungshinweise beachten.
Achtung
Das Spritzgerät, der Schlauch, die Spritzpistole und die Filter müssen
jeden Tag gründlich gereinigt werden, sonst kann sich die Farbe
bzw. der Lack festsetzen und die Leistung des Geräts erheblich
beeinträchtigen.
Immer mit dem niedrigstmöglichen Druck sprühen, wenn Düse und
Düsenschutz entfernt sind, und zum Reinigen von Spritzpistole,
Schlauch und Spritzgerät ein geeignetes Lösungsmittel verwenden.
Elektrostatische Aufladungen können zu Bränden oder Explosionen
führen, wenn entzündliche Dämpfe vorhanden sind. Die
Spritzpistole beim Spülen fest in einen Metallbehälter halten.
RX-80
D
17
Wartung
Vor der Durchführung von Wartungsarbeiten alle Sicherheitshinweise
entsprechend dem Abschnitt „Sicherheitshinweise“ in diesem Handbuch
beachten.
i
Die Teilenummern finden Sie in der Teileliste dieses Handbuchs.
Dichtung ersetzen bzw. instand halten
Läuft oder spritzt an der Düse der Spritzpistole Farbe heraus, wenn der Abzug
losgelassen wird, ist die Nadel verschlissen, beschädigt oder verschmutzt und
muss gereinigt oder ersetzt werden.
Niemals Wartungsarbeiten an der Spritzpistole ausführen, wenn das
System noch unter Druck steht.
2
1. Den Schlauch von der Spritzpistole
4
trennen.
2. Düse und Düsenschutz entfernen.
3. Bei gedrücktem Abzug den Diffuser
3
(1) an der Vorderseite der Spritzpistole
5
abbauen.
1
4. Lösen Sie mithilfe eines
Schraubenschlüssels das hintere
Gehäuse (2) und entfernen es.
5. Entfernen Sie mit einem 3/8”
Radschlüssel die Sicherungsmutter (3) aus dem Inneren des Pistolenkopfes.
Entfernen Sie die Rückholplatte (4).
6. Die Dichtung (5) an der Vorderseite des Spritzpistolenkopfes durch Drücken
oder leichten Schlag auf die Dichtungsrückseite entfernen.
7. Die ausgebauten Teile in ein geeignetes Lösungsmittel einlegen und
abwischen.
8. Die Teile auf Verschleiß oder Beschädigungen kontrollieren und beim
Zusammenbau der Spritzpistole ggf. neue Teile einsetzen.
i
Alle Packungen und beweglichen Teile vor dem Zusammenbau mit
Lithiumfett schmieren.
9. Die Dichtung an der Vorderseite des Spritzpistolenkopfes einbauen.
10.Setzen Sie die Rückholplatte (4) im Inneren der Rückseite des Pistolenkopfs
ein. Achten Sie darauf, dass die Flächen genau über dem Gewinde auf der
Dichtungsbaugruppe horizontal sind, sodass diese durch die Öffnungen in
18
D
RX-80
der Rückholplatte gleiten.
11.Schrauben Sie mit einem 3/8” Innensechskantschlüssel die
Sicherungsmutter an das Ende der Sicherungsbaugruppe. Andrehmoment
5 Nm (3.7 ft. - lbs.).
12.Bei gedrücktem Abzug den Diffuser an der Vorderseite des
Spritzpistolenkopfes montieren und mit einem Schraubenschlüssel
festziehen.
13.Tauschen Sie das hintere Gehäuse aus.
Filter austauschen und ausbauen
i
Der Filter muss nach jeder Benutzung gereinigt werden.
1. Lösen Sie die obere Seite des Abzugsschutzes vom Pistolenkopf
2. Verwenden Sie die Unterseite des Abzugsschutzes als Schraubenschlüssel,
lösen Sie mit diesem den Handgriff und entfernen diesen vom Pistolenkopf.
3. Den alten Filter aus dem Spritzpistolenkopf ziehen. Reinigen oder tauschen
Sie diesen aus.
4. Den neuen Filter mit dem konischen Ende zuerst in den Spritzpistolenkopf
einschieben.
5. Den Griff so weit in den Spritz-pistolenkopf einschieben, bis er fest sitzt.
Ziehen Sie diesen mit dem Abzug-Schraubenschlüsse fest.
6. Lassen Sie den Abzugsschutz wieder in den Pistolenkopf einrasten.
Filtertabelle
Teilenummer
Anwendung
Filtertyp
Farbe
0089960
Kunstharz, Lacke, Klarlacke,
Farbstoffe, B
laumittel
Extrafein
Rot
0089959
Basis- und Grundlacke,
Füllstoffe,Markierungsfarben,
Effektlacke
Fein
Gelb
0089958
Emulsionen,Latexfarben,
Acrylfarben
Mittel
Weiß
0089957
Füllfarben für große Flächen
Grob
Grün
RX-80
D
19
Garantie
Titan Tool, Inc., (“Titan”) garantiert, dass zum Zeitpunkt der Lieferung an den
Käufer („Endverbraucher”) die Ausrüstung, die von dieser Garantie abgedeckt
ist, frei von Material- und Fabrikationsfehler ist. Mit Ausnahme spezieller,
eingeschränkter oder erweiterter Garantie, die Titan bekannt gegeben hat, ist
die Gewährleistungsverpflichtung von Titan beschränkt auf den kostenlosen
Austausch oder Nachbesserung für jene Teile, die, nachdem dies Titan
nachvollziehbar nachgewiesen wurden, binnen zwölf (12) Monaten nach
Verkauf an den Endverbraucher sich als fehlerhaft erweisen. Die Garantie greift
nur, wenn das Gerät gemäß den Empfehlungen und Anweisungen von Titan
installiert und bedient wurde.
Diese Garantie gilt nicht bei Beschädigung oder Abnutzung durch
Abrieb, Korrosion oder unsachgemäße Benutzung, Unachtsamkeit, Unfall,
unsachgemäße Installation, Verwendung von Ersatzteilen, die nicht von Titan
stammen bzw. wenn Änderungen an dem Gerät vorgenommen wurden
wodurch eine normale Benutzung beeinträchtigt wird
Defekte Teile müssen an den autorisierten Titan-Händler/ die autorisierte
Titan-Niederlassung zurückgeschickt werden. Alle Transportkosten,
einschließlich der Rücksendung an die Fabrik, falls erforderlich, sind vom
Endverbraucher zu tragen und müssen im Voraus bezahlt werden. Repariertes
oder ausgetauschtes Zubehör wird auf Kosten des Endverbrauchers nach
Vorauszahlung der Transportkosten zurückgeschickt
ES GIBT SONST KEINE ANDERE MÄNGELGARANTIE. TITAN SCHLIESST HIERMIT
ALLE UND JEDE STILLSCHWEIGENDE GARANTIE AUS, EINSCHLIESSLICH,
JEDOCH NICHT BESCHRÄNKT AUF MARKTFÄHIGKEIT UND EIGNUNG FÜR
EINEN BESTIMMTEN ZWECK, SOWEIT GESETZLICH ZULÄSSIG. DIE DAUER
ALLER STILLSCHWEIGENDEN GARANTIEN, DIE NICHT AUSGESCHLOSSEN
WERDEN KÖNNEN, SIND BESCHRÄNKT AUF DIE IN DER AUSDRÜCKLICHEN
GARANTIE FESTGELEGTE DAUER. TITAN HAFTET IN KEINER WEISE ÜBER DEN
KAUFPREIS HINAUS. DIE HAFTUNG FÜR FOLGESCHÄDEN, ZUFÄLLIGE SCHÄDEN
ODER SPEZIELLE SCHÄDEN UNTER JEDER UND ALLEN GARANTIEN IST
AUSGESCHLOSSEN SOWEIT GESETZLICH ZUGELASSEN.
TITAN ÜBERNIMMT KEINE GARANTIE UND SCHLIESST ALLE STILSCHWEIGENDEN
GARANTIEN AUF MARKTFÄHIGKEIT UND EIGNUNG FÜR EINEN BESTIMMTEN
ZWECK BEZÜGLICH ZUBEHÖR, AUSRÜSTUNG, MATERIALIEN UND
KOMPONENTEN AUS, DIE VON TITAN VERKAUFT, JEDOCH NICHT HERGESTELLT
WURDEN. JENE VON TITAN VERKAUFTEN, JEDOCH NICHT VON TITAN
HERGESTELLTEN KOMPONENTEN (WIE Z.B. GASMOTOREN, SCHALTER,
SCHLÄUCHE, ETC.) UNTERLIEGEN DER GEWÄHRLEISTUNG DES JEWEILIGEN
HERSTELLERS, SOFERN DIESE GEWÄHRT WERDEN. TITAN UNTERSTÜTZT DEN
KÄUFER IN ANGEMESSENER WEISE, WENN ES UM ANSPRÜCHE WEGEN DER
VERLETZUNG VON GEWÄHRLEITUNGEN GEHT.
Registrieren Sie Ihr Produkt online bei www.titantool.com
20
D
RX-80
Consignes de sécurité
Pensez toujours à votre sécurité! Toutes les réglementations
nationales et locales concernant l’aération, la prévention des
incendies et le fonctionnement doivent être observées.
RISQUE : Blessure par projection
Un courant de liquide à haute pression produit par cet équipement peut
percer la peau et les tissus sous-cutanés, et entraîner des blessures graves
ou même une amputation. Consultez immédiatement un médecin.
N’ESSAYEZ PAS DE TRAITER UNE BLESSURE PAR PROJECTION
COMME UNE SIMPLE COUPURE ! Les blessures par projection
peuvent entraîner une amputation. Consultez immédiatement un
médecin. Indiquez à votre médecin le type de peinture ou d’agent
de nettoyage par lequel la blessure a été provoquée.
La pression maximale de travail du pistolet pulvérisateur est de 25
MPa / 3600 PSI.
• NE dirigez JAMAIS le pistolet vers une partie du corps, quelle qu’elle soit.
• NE laissez JAMAIS une partie du corps entrer en contact avec le flux de
liquide. NE laissez JAMAIS votre corps au contact d’une fuite dans le tuyau
de liquide.
• NE placez JAMAIS vos mains devant le pistolet. Les gants ne constituent pas
un rempart suffisant contre les blessures par projection.
• NE pointez JAMAIS le pistolet pulvérisateur en direction d’une autre personne.
• Bloquez TOUJOURS la gâchette du pistolet, éteignez la pompe et vidangez
toute la pression avant toute opération d’entretien, avant de nettoyer
une buse ou une protection, avant de changer une buse ou si vous laissez
l’appareil sans surveillance. La pression ne s’évacue pas simplement en
éteignant le moteur. La manette d’AMORCEUR/PULVÉRISATEUR doit être
placée en position AMORÇAGE pour vidanger la pression. Consultez la
PROCÉDURE de décompression décrite dans le manuel de la pompe.
• Conservez TOUJOURS la protection de la buse en place lorsque vous
pulvérisez. La protection de la buse fournit une certaine protection mais il
s’agit principalement d’un système d’alarme.
• Enlevez TOUJOURS la buse de pulvérisation avant de rincer ou de nettoyer
le système.
• Le tuyau de peinture peut présenter des fuites dues à l’usure, aux
pincements et aux mauvaises utilisations. Toute fuite peut entraîner une
projection de matériau dans la peau. Vérifiez soigneusement le tuyau avant
chaque utilisation.
• N’utilisez JAMAIS un pistolet pulvérisateur sans blocage de gâchette et sans
protection de gâchette.
• Tous les accessoires doivent pouvoir travailler à la pression de travail
maximale du pulvérisateur ou au-dessus. Ceci concerne les buses de
pulvérisation, les pistolets, les rallonges et le tuyau.
RX-80
21
F
RISQUE : Risque d’explosion dû à des matériaux
incompatibles entraîne des blessures graves ou des dégâts matériels
• N’utilisez pas de matériaux contenant de l’eau de javel ou du chlore.
• N’utilisez pas de solvants à l’hydrocarbure hydrogéné tels que l’eau de javel,
les produits anti-moisissure, le chlorure de méthylène et le trichloéthane
1,1,1. Ils ne sont pas compatibles avec l’aluminium.
• Prenez contact avec le fournisseur d’enduits pour plus d’informations
concernant la compatibilité du matériau avec l’aluminium.
RISQUE : Généralités peut entraîner des blessures sévères ou des dégâts matériels.
• Lisez attentivement toutes les instructions et les consignes de sécurité avant
de faire fonctionner l’équipement.
• Ne pulvérisez jamais à proximité de sources d’ignition : flammes nues,
cigarettes (les cigares et pipes sont également des sources d’ignition),
étincelles, fils chauds et surfaces chaudes, etc.
• Portez un équipement de protection des voies respiratoires lors de la
pulvérisation. L’opérateur doit porter un masque de protection.
Pour prévenir les accidents de travail, il est indispensable de respecter les
instructions du fabricant concernant les matériaux, les solvants et les agents
nettoyants lors de la préparation, du travail et du nettoyage de l’appareil.
Il est nécessaire de porter des vêtements de protection, des protections
oculaires et, dans certains cas, une crème de protection de la peau.
• Suivez attentivement les avertissements et con-signes du fabricant du
matériau et du solvant.
• Un équipement d’extraction doit être installé par l’utilisateur conformément
aux réglementations locales en vigueur.
• Les objets à pulvériser doivent être reliés à la masse.
• Avant chaque utilisation, vérifiez que les tuyaux ne présentent ni coupures,
ni fuites, ni signes d’abrasion ou de renflement du revêtement. Vérifiez l’état
et le mouvement des raccords. Remplacez immédiatement les tuyaux s’ils
sont en mauvais état. Ne réparez jamais un tuyau de peinture ; remplacez-le
par un tuyau à haute pression relié à la masse.
• Lorsque vous appuyez sur la détente, il se produit un mouvement de recul
de la main qui tient le pistolet pulvérisateur.
Le recul du pistolet pulvérisateur est particulièrement puissant lorsque la
buse a été démontée et lorsque la pompe sans air à haute pression a été
réglée sur une pression élevée. Par conséquent, lors du nettoyage sans buse,
réglez la valve de contrôle de la pression sur la pression minimale.
• N’utilisez que des pièces de rechange d’origine. L’utilisateur assume tous
les risques s’il utilise des pièces qui ne correspondent pas aux spécifications
22
F
RX-80
minimales et aux dispositifs de sécurité du fabricant de la pompe.
IDENTIFICATION DE LA PROTECTION CONTRE LES RISQUES
D‘EXPLOSION
Marquage X : Le pistolet pulvérisateur correspond à la norme Ex II 2G IIC
c T6 X et est, conformément à la Directive 2014/34/EU, apte à être utilisé
dans des zones explosives (type Zone 1). Sous certaines circonstances,
l’appareil lui-même peut entraîner le classement en Zone 1 d’un local.
Toute décharge d’électricité statique du pistolet pulvérisateur doit être
dérivée vers la pompe à haute pression reliée à la masse par le tuyau
conducteur à haute pression, comme indiqué.
La température superficielle maximale correspond à la température
admissible du produit. Ces dernières ainsi que la température ambiante
admissible sont indiquées au chapitre « Caractéristiques techniques ».
Pour être certain que la machine ne produise d’étincelles, évitez les chocs et
tout travail sur l’unité avec des outils dans la zone explosive.
Risques Résiduels
Les risques résiduels sont des risques qui ne peuvent être exclus, même lorsque
l’équipement est utilisé aux fins prévues.
Dans de tels cas, les endroits affectés par les risques résiduels seront indiqués à
l’aide d’avertissements et/ou de panneaux d’interdiction.
Risque
Source / Cause
Incidence
Mesures
préventives
Blessure par
injection
Flot de produit
pulvérisé à haute
pression
Blessure
grave ou
amputation
Ne JAMAIS pointer Montage,
le pistolet vers une utilisation
partie du corps
Explosion ou
incendie
Électricité
statique ou
étincelles
Blessure
grave
Utiliser le pistolet
dans un endroit
bien aéré
Mettre à la terre
le pistolet de
pulvérisation
Utilisation
Vapeurs
dangereuses
Vapeurs
dangereuses
du produit à
pulvériser
Blessure
grave
Utiliser le pistolet
dans un endroit
bien aéré
Se servir d’un
masque
Utilisation
RX-80
Peut
survenir
pendant :
F
23
Caractéristiques techniques
Pression de travail max.
25 MPa (3600 PSI)
Taille du filetage d’entrée du matériau
M16 x 1.5 (NPSM 1/4”)
Taille du filetage du diffuseur
7/8 - 14 UN-2A
Matériau des pièces mouillées
Acier fin, aluminium, PTFE, métal dur.
Température de travail
5ºC à 40ºC (40ºF à 104ºF)
Température max. du matériau
43ºC (109ºF)
Niveau sonore max.
81 dB(A)*
Poids
599 g (1,3 lb.)
* Zone de mesure : à 0,5 m de la surface de peinture, 0,5 m sous le pistolet
pulvérisateur, pression de pulvérisation 12 MPa, taille de la buse 0,021.
Introduction
Le pistolet pulvérisateur sans air est conçu pour pulvériser à haute pression des
matériaux de revêtement liquides.
Utilisation du blocage de la détente du pistolet
1
2
Engagez toujours le blocage de
la détente du pistolet lorsque le
pistolet n’est pas utilisé.
1. Pour verrouiller la détente,
appuyez sur le verrou de la
détente de gauche à droite, en
regardant l’arrière du pistolet.
Détente bloquée(le
Détente débloquée
pistolet ne pulvérise pas) (le pistolet pulvérise)
2. Pour déverrouiller la détente,
appuyez sur le verrou de la
détente de droite à gauche, en regardant l’arrière du pistolet.
Veillez à ne JAMAIS pointer le pistolet de pulvérisation vers vousmême.
Installation
N’essayez jamais de monter, changer, ou nettoyer le pistolet, la
buse ou la protection de la buse sans avoir déchargé la pression du
système de pulvérisation. Respectez la « Procédure de décharge
de pression » indiquée dans le Manuel d’utilisateur du pistolet
pulvérisateur sans air.
24
F
RX-80
Utilisez toujours un système de protection de la buse pour plus de
sécurité. Sachez que la protection seule n’évite pas les blessures par
projection. Ne découpez jamais la protection de la buse ! Engagez
toujours le blocage de la détente du pistolet lorsque le pistolet n’est
pas utilisé. Avant d’entretenir l’équipement, consultez les Manuels
d’utilisateur et respectez tous les avertissements.
5
1. Installation du pulvérisateur. Consultez les
instructions du Manuel d’utilisateur du pulvérisateur.
2
2. Montez un tuyau de pulvérisation sans air relié à
1
la masse sur l’entrée de matériau du pistolet. À
l’aide de deux clés (une sur le pistolet et une sur le
tuyau), serrez fermement.
4
3
3. Lorsque la buse et la protection de la buse
sont démontées du pistolet, vous pouvez faire
démarrer le pulvérisateur. Rincez et préparez
le système de pulvérisation conformément aux
stipulations du Manuel d’utilisateur. Contrôlez le système de pulvérisation
pour vous assurer que tous les raccords sont bien en bon état et qu’ils ne
présentent aucune fuite.
4. Exécutez la « Procédure de décharge de pression » indiquée dans le Manuel
d’utilisateur.
5. Avec la pointe sur la poignée de la buse (5), insérez le joint de la buse (3) et
le joint à l’arrière (4) de la protection de la buse (2). Appuyez pour qu’ils se
mettent bien en place.
6. Insérez la buse (1) dans l’encoche de la protection de buse.
7. Enfilez la protection de la buse sur le pistolet. Placez la protection de la buse
dans la position de pulvérisation souhaitée, puis serrez fermement.
i
La flèche indiquée sur la poignée de la buse doit être dirigée dans la
direction de pulvérisation, vers l’avant.
Fonctionnement
1. Assurez-vous que la flèche indiquée sur la poignée de la buse pointe bien
dans la direction de pulvérisation, vers l’avant.
2. Faites démarrer le pulvérisateur. Consultez les instructions du Manuel
d’utilisateur du pulvérisateur.
3. Réglez la pression du liquide sur le pulvérisateur jusqu’à ce que le produit
soit complètement pulvérisé. Pulvérisez toujours à la pression minimale
nécessaire pour obtenir les résultats souhaités.
i
RX-80
La buse de pulvérisation détermine la taille du schéma et de la couverture
de pulvérisation. Si vous avez besoin d’une couverture plus importante,
utilisez une buse plus grande plutôt que d’augmenter la pression du liquide.
F
25
4. Pour déboucher une buse obstruée :
a. Faites tourner la buse de 180º afin que la flèche dessinée sur la poignée pointe
dans la direction de pulvérisation opposée.
b. Appuyez une fois sur la détente du pistolet pour que la pression débouche la
buse.
N’appuyez jamais deux fois de suite sur la détente lorsque la buse est
dans la position inversée.
Attention
c. Continuez jusqu’à ce que la buse soit débouchée.
Remplacement de la buse
Buses peut être enlevé et remplacé facilement sans démontage de la goupille.
Ne jamais tenter de changer ou de nettoyer la buse ou le déflecteur
sans d’abord suivre la « procédure de décompression ».
1. Exécutez la « Procédure de décharge de pression » indiquée dans le Manuel
d’utilisateur.
2. Démontez la buse de l’encoche de la protection de buse.
3. Insérez la nouvelle buse dans l’encoche de la protection de buse. La flèche
indiquée sur la poignée de la buse doit être dirigée dans la direction de
pulvérisation, vers l’avant.
Démontage du joint et du joint de la buse
1. Enlevez la buse (1) du protecteur de buse (2).
2. Insérez la poignée de la buse par l’avant du
protecteur de buse.
3. Poussez le joint d’étanchéité (3) et le
dispositif de retenue du joint d’étanchéité (4)
de la buse vers l’arrière du pontet.
3
4
1
2
Identification des tailles de buse
Pour identifier les tailles de buse, utilisez la formule suivante : une taille de buse
« 517 » est utilisée dans cet exemple.
Le premier chiffre multiplié par deux représente la taille du schéma de
pulvérisation lorsque vous pulvérisez à une distance d’environ 30 cm (12”) de la
surface de travail :
5 x 2 = 10” (25,4 cm) schéma de pulvérisation
Les deux chiffres suivants représentent le diamètre de l’orifice de la buse :
17 = .017” (0,043 mm) orifice
26
F
RX-80
i
Des buses de pulvérisation usées peuvent produire un schéma de
pulvérisation de mauvaise qualité et par conséquent entraîner une
production réduite, une mauvaise qualité de finition et du gaspillage
de produits. Remplacez immédiatement les buses usées.
Nettoyage
Il est très important de veiller à la propreté d’un pistolet pour garantir un
fonctionnement sans problème. Rincez le pistolet après chaque utilisation et
rangez-le dans un endroit sec. Ne laissez pas le pistolet ou une de ses pièces
dans de l’eau ou des solvants.
Consignes spéciales de nettoyage lors de l’utilisation avec des
solvants inflammables :
• Rincez toujours le pistolet pulvérisateur de préférence à l’extérieur et au
moins à une longueur de tuyau de la pompe de pulvérisation.
• Si vous recueillez les solvants vidangés dans un conteneur en métal d’un
gallon (environ 3,75 litres), placez celui-ci dans un conteneur vide de 5
gallons (environ 15 litres), puis vidangez les solvants.
• La zone doit être totalement dé-barrassée des vapeurs inflammables.
• Respectez toutes les consignes de nettoyage.
Attention
Le pulvérisateur, le tuyau, le pistolet et du filtre doivent être
soigneusement nettoyés tous les jours, après utilisation. Le
non-respect de cette consigne de nettoyage peut entraîner
une accumulation du produit pulvérisé et donc une diminution
considérable des performances de l’outil.
Toujours pulvériser avec la pression la plus faible possible lorsque
la buse et la protection de la buse sont retirées. Pour nettoyer
le pistolet Airless, le tuyau flexible et le pulvérisateur, utiliser
uniquement de l’eau ou un solvant adapté. L’accumulation
d’électricité statique peut entraîner un incendie ou une explosion
en présence de vapeurs inflammables. Tenez le pistolet fermement
contre un conteneur en métal pendant le rinçage.
RX-80
F
27
Entretien
Respectez attentivement toutes les consignes de sécurité du paragraphe
Consignes de sécurité de ce manuel avant de travailler.
i
Consultez le chapitre Liste de pièces de ce manuel pour identifier
toutes les pièces.
Remplacement / Entretien du joint
Si votre pistolet pulvérisateur fuit ou crache au niveau de la buse lorsque
vous relâchez la détente, l’aiguille est usée, endommagée ou sale et doit par
conséquent être remplacée ou nettoyée.
N’essayez jamais d’entretenir le pistolet pulvérisateur si vous n’avez
pas d’abord réalisé la « Procédure de décharge de la pression ».
2
1. Débranchez le tuyau de liquide du
4
pistolet.
2. Démontez la buse et la protection de
la buse.
3
3. Avec la détente enfoncée, enlevez le
5
diffuseur (1) de l’avant du pistolet.
4. À l’aide d’une clé réglable, desserrez et 1
enlevez le boîtier arrière (2).
5. À l’aide d’une douille de 0,95 cm,
enlevez le contre-écrou (3) de
l’intérieur de l’arrière de la tête du pistolet. Enlevez la plaque de rétraction
(4).
6. Démontez le joint (5) de l’avant de la tête du pistolet en poussant ou en
tapotant gentiment la partie arrière du joint.
7. Rincez les pièces démontées dans un solvant adéquat et séchez-les.
8. Contrôlez les pièces pour vérifier qu’elles ne sont pas usées et utilisez de
nouvelles pièces pendant le remontage du pistolet, au besoin.
i
Lubrifiez toutes les garnitures et les pièces mobiles avant de
remonter l’ensemble avec de la graisse à base de lithium.
9. Installez le joint à l’avant de la tête du pistolet.
10.Remplacez la plaque de rétraction (4) à l’intérieur de l’arrière de la tête du
pistolet. Assurez-vous que les côtés plats situés juste au-dessus du filetage
sur l’ensemble d’étanchéité sont en position horizontale afin qu’ils glissent
dans le trou de la plaque de rétraction.
11.À l’aide d’une douille de 3/8”, serrez le contre-écrou sur l’arrière de
l’ensemble d’étanchéité. Serrez à un couple de 5 N.m. (3.7 ft. - lbs.).
28
F
RX-80
12.Avec la détente enfoncée, installez le diffuseur à l’avant de la tête du pistolet
et serrez fermement à l’aide d’une clé.
13.Remplacez le boîtier arrière.
Remplacement / Démontage du filtre
i
Il faut nettoyer le filtre du pistolet après chaque utilisation.
1. Détachez le dessus du pontet de la tête du pistolet.
2. En se servant de la partie inférieure du pontet comme clé, desserrez et
enlevez l’ensemble de la poignée de la tête du pistolet.
3. Extrayez le filtre usagé de la tête du pistolet. Nettoyez ou remplacez.
4. Faites glisser le nouveau filtre, la partie filetée en premier, dans la tête du
pistolet.
5. Placez le joint de la poignée dans la tête du pistolet avec la partie plate du
joint vers la tête du pistolet. Serrez à l’aide de la clé de la détente.
6. Enclenchez à nouveau le pontet sur la tête du pistolet.
Tableau des filtres
Réf.de la
pièce
Application
Type de
filtre
Couleur
du filtre
0089960
Résine synthétique, peinture
laquée,vernis bruts,vernis
colorés, azurs
Extra-fin
Rouge
0089959
Peintures laquées d’apprêt,
matières deremplissage,
peinturede marquage,laques
texturées
Fin
Jaune
0089958
Émulsions, peinturesau latex,
peinturesacryliques
Moyen
Blanc
0089957
Peintures de remplissage,
grandes surfaces
Grossier
Vert
RX-80
F
29
Garantie
Titan Tool, Inc. (“Titan”) garantit qu’au moment de la livraison à l’acheteur
initial (“Utilisateur”), l’appareil couvert par la présente garantie sera exempt
de défauts de matériaux et de fabrication. Exception faite de toute garantie
particulière ou limitée et de toute extension de garantie publiées par Titan,
la responsabilité de celui-ci se limite, en vertu de la présente garantie, au
remplacement ou à la réparation sans frais des pièces dont le caractère
défectueux aura été démontré de manière satisfaisante pour Titan, dans un
délai de douze (12) mois après la date d’achat par l’Utilisateur. Cette garantie
ne sera applicable que si l’appareil a été installé et utilisé conformément aux
recommandations et directives de Titan.
Cette garantie ne sera pas applicable dans les cas d’endommagement ou
d’usure dus à l’abrasion, la corrosion, un mauvais usage, la négligence, un
accident, une installation incorrecte, un remplacement par des composants
non fournis par Titan ou toute autre intervention non autorisée de nature à
nuire au fonctionnement normal de l’appareil.
Les pièces défectueuses devront être envoyées à un centre de service /
vente Titan autorisé. Les frais de transport couvrant y compris le retour à
l’usine, seront, le cas échéant, prépayés par l’Utilisateur. Après réparation ou
remplacement, les pièces seront renvoyées à ce dernier par transport prépayé.
AUCUNE AUTRE GARANTIE EXPRESSE N’EST ACCORDÉE. TITAN REJETTE TOUTE
AUTRE GARANTIE IMPLICITE Y COMPRIS, NOTAMMENT, LES GARANTIES DE
QUALITÉ MARCHANDE ET DE COMPATIBILITÉ AVEC UN USAGE PARTICULIER,
DANS LES LIMITES PERMISES PAR LA LOI.
LA DURÉE DES GARANTIES IMPLICITES NE POUVANT FAIRE L’OBJET D’UNE
RENONCIATION SE LIMITE À LA PÉRIODE INDIQUÉE DANS LA GARANTIE
EXPRESSE.
LA RESPONSABILITÉ DE TITAN NE SAURAIT EN AUCUN CAS ETRE ENGAGÉE
POUR UN MONTANT SUPÉRIEUR À CELUI DU PRIX D’ACHAT. TITAN EXCLUT
TOUTE RESPONSABILITÉ RELATIVE AUX DOMMAGES INDIRECTS, ACCESSOIRES
OU PARTICULIERS, DANS LES LIMITES PRÉVUES PAR LA LOI.
TITAN NE DONNE AUCUNE GARANTIE ET DÉCLINE TOUTE GARANTIE IMPLICITE
DE QUALITÉ MARCHANDE ET DE COMPATIBILITÉ AVEC UN USAGE PARTICULIER
EN CE QUI CONCERNE LES ACCESSOIRES, L’APPAREIL, LES MATÉRIAUX OU
LES COMPOSANTS VENDUS MAIS NON FABRIQUÉS PAR TITAN. CES DERNIERS
ÉLÉMENTS, VENDUS MAIS NON FABRIQUÉS PAR TITAN (MOTEURS À ESSENCE,
COMMUTATEURS, FLEXIBLES, ETC.), SONT SOUMIS, LE CAS ÉCHÉANT, À LA
GARANTIE DU FABRICANT. TITAN S’ENGAGE À PORTER ASSISTANCE AUX
ACHETEURS, DANS LES LIMITES DU RAISONNABLE, POUR LA CONSTITUTION DE
RÉCLAMATIONS RELATIVES AU NON RESPECT DE CES GARANTIES.
Enregistrez votre appareil en ligne à l’adresse www.titantool.com
30
F
RX-80
Precauciones de seguridad
¡Preocúpese por la seguridad! Deben cumplirse todos los
reglamentos locales y nacionales relativos a ventilación, prevención
de incendios y funcionamiento.
PELIGRO: Lesión causada por inyección
La corriente a alta presión que produce este equipo puede perforar
la piel y tejidos subcutáneos, pudiendo provocar graves lesiones y
posibles amputaciones. Vea a un médico inmediatamente.
¡NO TRATE UNA LESIÓN CAUSADA POR INYECCIÓN COMO UN
SIMPLE CORTE! La inyección puede provocar amputaciones. Vea a
un médico inmediatamente. Informe al médico del tipo de material
o producto de limpieza con el que se ha producido la lesión.
La gama máxima de funcionamiento de la pistola pulverizadora es
de 25 MPa / 3600 PSI de presión de líquido.
• NUNCA dirija la pistola a ninguna parte del cuerpo.
• NUNCA toque con ninguna parte del cuerpo la corriente de líquido. NO
toque con ninguna parte del cuerpo ninguna fuga en la manguera de
líquido.
• NUNCA ponga la mano delante de la pistola. Los guantes no serán
protección suficiente contra una lesión por inyección.
• NUNCA apunte con la pistola pulverizadora hacia nadie.
• Ponga SIEMPRE el seguro del gatillo de la pistola, cierre la bomba y libere
toda la presión antes de realizar labores de mantenimiento y reparación,
limpiar la boquilla o el protector, cambiar la boquilla o dejar de usarla. La
presión no se descargará apagando el motor. La válvula PRIME/SPRAY
(cebar/pulverizar) debe estar en PRIME para liberar la presión. Consulte el
PROCEDIMIENTO para liberar la presión descrito en el manual de la bomba.
• Mantenga SIEMPRE el protector de la boquilla en su sitio mientras pulveriza.
El protector de la boquilla ofrece cierta protección pero principalmente se
trata de un dispositivo de advertencia.
• Quite SIEMPRE la boquilla pulverizadora antes de enjuagar o limpiar el
sistema.
• En la manguera de pintura pueden aparecer fugas a causa del desgaste, de
retorcimientos o de un mal uso. Una fuga puede proyectar material hacia la
piel. Revise siempre la manguera antes de usarla.
• NUNCA use una pistola pulverizadora si el seguro del gatillo no funciona o si
la protección del mismo no está en su sitio.
• Todos los accesorios deben cumplir o superar las especificaciones nominales
para la gama de presiones de funcionamiento del pulverizador a alta
presión. Esto incluye boquillas pulverizadoras, extensiones y manguera.
RX-80
E
31
PELIGRO: El peligro de explosiones a causa de
materiales incompatibles
Puede provocar lesiones graves o daños materiales.
• No use materiales que contengan lejía o cloro.
• No use disolventes de hidrocarburo halogenado, como, por ejemplo, lejía,
fungicida, cloruro de metileno y 1,1,1-tricloroetano. No son compatibles
con el aluminio.
• Contacte con su proveedor para conocer la compatibilidad del material con
el aluminio.
PELIGRO: General
Pueden producirse lesiones graves o daños materiales.
• Lea todas las instrucciones y precauciones de seguridad antes de utilizar el equipo.
• No pulverice nunca cerca de fuentes de ignición, p. ej., llamas desnudas,
cigarrillos — los puros y pipas también son fuentes de ignición —, chispas,
hilos y superficies calientes, etc.
• Utilice equipo respiratorio cuando pulverice con la pistola. Debe facilitarse al
operario una mascarilla protectora.
Con el fin de evitar enfermedades relacionadas con el trabajo, debe
cumplirse el reglamento del fabricante relativo a los materiales, disolventes
y productos de limpieza utilizados al preparar, utilizar y limpiar el aparato. Es
necesaria ropa de protección, guantes, gafas protectoras y, en ciertos casos,
crema para proteger la piel.
• Siga las instrucciones y advertencias del fabricante del material o disolvente.
• El usuario debe instalar un equipo de extracción con arreglo a las normativas
locales.
• Deben ponerse a tierra los objetos sobre los que se va a pulverizar.
• Cada vez que vaya a utilizar el equipo, compruebe antes todas las mangueras
en busca de cortes, fugas, abrasión o bultos en la cubierta. Compruebe el
movimiento de los acoplamientos y si están dañados. Sustituya inmediatamente
una manguera si descubre alguna de estas anomalías. No repare nunca una
manguera de pintura. Sustitúyala por otra manguera a alta presión puesta a tierra.
• Al apretar el gatillo, la mano que sujeta la pistola pulverizadora experimenta
una fuerza de retroceso.
La fuerza de retroceso de la pistola pulverizadora es especialmente fuerte
cuando se quita la boquilla y se selecciona una presión alta para la bomba
de alta presión. Así pues, cuando vaya a limpiar la boquilla, ponga la válvula
de control de presión al mínimo.
• Emplee solamente piezas autorizadas por el fabricante. El usuario asumirá
todos los riesgos y toda la responsabilidad cuando utilice piezas que no
cumplan con las especificaciones mínimas y dispositivos de seguridad del
fabricante de la pistola pulverizadora.
32
E
RX-80
DISTINTIVO DE PROTECCIÓN CONTRA EXPLOSIONES
Marcado X: La pistola pulverizadora se corresponde con la Ex II 2G X y
es, según la Directiva 2014/34/EU, adecuada para utilizarse en zonas
con riesgo de explosiones, como las del tipo Zona 1. En determinadas
circunstancias, el aparato mismo puede hacer que entre en vigor la
condición de Zona 1.
Cualquier descarga electroestática de la pistola pulverizadora ha de
desviarse a la bomba de alta presión puesta a tierra por medio de la
manguera conductora de alta presión, tal como está estipulado.
La temperatura máxima de la superficie corresponde a la temperatura
admisible del material. Ésta y la temperatura ambiente admisible figuran
en el capítulo „Datos técnicos“.”
Para que no se produzcan chispas de la máquina, evite esfuerzos de impacto y
cualquier trabajo en el aparato con herramientas si se encuentra en una zona
con riesgo de explosiones.
Riesgos residuales
Los riesgos residuales son riesgos que no se pueden excluir, incluso cuando el
equipo se usa para el propósito para el que fue diseñado.
En tales casos, las áreas correspondientes a áreas de riesgos residuales se
indicarán por medio de señales de advertencia o de prohibición.
Riesgo
Fuente o causa
Impacto
Medidas
preventivas
Se puede
producir
durante:
Lesión por
inyección
Corriente de
líquido atomizado
a alta presión
Lesión
grave o
amputación
NUNCA apunte la
pistola a ninguna
parte del cuerpo
Configuración,
funcionamiento
Explosión
o incendio
Electricidad
estática o chispas
Lesión grave
Use en un área bien
ventilada
Conecte la pistola
pulverizadora a
tierra
Operación
Vapores
peligrosos
Vapores
peligrosos del
material de
pulverización
Lesión grave
Use en un área bien
ventilada
Use una máscara
Operación
RX-80
E
33
Datos técnicos
Presión máxima de funcionamiento
25 MPa (3600 PSI)
Tamaño de rosca de la toma de material
M16 x 1.5 (NPSM 1/4”)
Tamaño de rosca del difusor
7/8 - 14 UN-2A
Material de piezas húmedas
Acero de calidad, aluminio, PTFE, metal duro
Gama de temperaturas de
funcionamiento
5ºC - 40ºC (40ºF - 104ºF)
Temperatura máxima del material
43ºC (109ºF)
Máxima emisión acústica
81 dB(A)*
Peso
599 g (1,3 lb.)
* Lugar de medición: a 0,5 m de la superficie que se va a pintar, 0,5 m por
detrás de la pistola pulverizadora, presión de pulverización de 12 MPa,
tamaño de boquilla 0,021
Introducción
Esta pistola pulverizadora a alta presión sirve para la atomización a alta presión
de materiales líquidos para pintar.
Utilización del seguro del gatillo de la pistola
1
2
Ponga siempre el seguro del
gatillo cuando no esté usando la
pistola.
1. Para bloquear el gatillo,
mueva el seguro del gatillo de
izquierda a derecha, desde la
parte posterior de la pistola.
Gatillo bloqueado
Gatillo desbloqueado
(la pistola no pulveriza)
(la pistola sí pulveriza)
2. Para desbloquear el gatillo,
mueva el seguro del gatillo de
derecha a izquierda, desde la parte posterior de la pistola.
NUNCA apunte la pistola pulverizadora hacia usted.
Configuración
No intente nunca montar, cambiar o limpiar la pistola, ni la boquilla
ni el protector de la boquilla sin liberar antes la presión del sistema
de pulverización. Siga el “Procedimiento para liberar presión”
descrito en el manual del propietario del pulverizador.
34
E
RX-80
Use siempre un protector de seguridad para tener mayor protección
contra las inyecciones. Tenga en cuenta que el protector solo no
impedirá la inyección. ¡No corte nunca el protector de la boquilla!
Ponga siempre el seguro del gatillo cuando no esté usando la
pistola. Antes de realizar labores de mantenimiento y reparación en
el equipo, consulte los manuales de usuario y tenga en cuenta todas
las advertencias.
1. Configure el pulverizador. Consulte las instrucciones 5
del manual de usuario del pulverizador.
2
2. Conecte una manguera de pulverización a alta
1
presión puesta a tierra en la toma de material de la
pistola. Use dos llaves (una para la pistola y la otra
para la manguera) y apriete firmemente.
4
3
3. Con la boquilla y el protector quitados de la pistola,
ponga en funcionamiento el pulverizador. Enjuague
y prepare el sistema de pulverización de acuerdo con
el manual de usuario del pulverizador. Inspeccione
el sistema de pulverización con el fin de asegurarse de que todos los racores
estén fijos y de que no haya fugas.
4. Ejecute el “Procedimiento para liberar presión” descrito en el manual de
usuario del pulverizador.
5. Con la punta en el mango de la boquilla (5), introduzca la junta de la
boquilla (3) y colóquela herméticamente (4) en la parte posterior del
protector de la boquilla (2). Presione para terminar de ajustarla.
6. Introduzca la boquilla (1) en la ranura del protector.
7. Enrosque el protector de la boquilla en la pistola. Coloque el protector en la
posición de pulverización deseada y apriételo firmemente.
i
La flecha de la empuñadura de la boquilla debe apuntar
directamente al punto que se va a pulverizar.
Funcionamiento
1. Asegúrese de que la flecha de la empuñadura de la boquilla apunta directamente al punto que se va a pulverizar.
2. Ponga en funcionamiento el pulverizador. Consulte las instrucciones del
manual de usuario del pulverizador.
3. Regule la presión de líquido del pulverizador hasta que se haya atomizado
por completo la sustancia. Pulverice siempre con la mínima presión
necesaria para conseguir el resultado deseado.
i
RX-80
La boquilla de pulverización determina el tamaño del patrón de
pulverización y de su alcance. Si necesita un mayor alcance, utilice
una boquilla más grande en vez de aumentar la presión de líquido.
E
35
4. Para limpiar una boquilla taponada:
a. Gire la boquilla 180º de modo que la flecha de la empuñadura de la boquilla
apunte hacia la dirección contraria de pulverización.
b. Apriete una vez el gatillo de la pistola para que la presión desatasque la
obstrucción.
Nunca apriete el gatillo más de una vez estando la boquilla al revés.
Atención
c. Repita este procedimiento hasta eliminar la obstrucción de la boquilla.
Cambio de boquilla
Las boquillas pueden quitarse y sustituirse fácilmente sin tener que desmontar
la pistola.
Nunca intente cambiar o limpiar la boquilla o el protector de la
misma sin realizar antes el “Procedimiento para liberar presión”.
1. Ejecute el “Procedimiento para liberar presión” descrito en el manual de
usuario del pulverizador.
2. Quite la boquilla de la ranura de su protector.
3. Introduzca la nueva boquilla en la ranura del protector. La flecha de la
empuñadura de la boquilla debe apuntar directamente al punto que se va a
pulverizar.
Desmontaje de la junta de estanqueidad y de la junta
de la boquilla
1. Retire la boquilla (1) de la protección de la
boquilla (2).
1
2. Inserte la pieza de sujeción de la boquilla
por la parte delantera de la protección de
2
boquilla.
3. Empuje el sello de la boquilla (3) y su retén (4) por la parte posterior de la
protección de boquilla.
3
4
Identificación de tamaños de boquillas
Para identificar los tamaños de las boquillas, use la siguiente fórmula. En este
ejemplo se empleará un tamaño de boquilla “517”.
El primer dígito multiplicado por dos representa el tamaño del patrón de
pulverización al pulverizar a 12” (unos 30 cm) de la superficie de trabajo:
5 x 2 = patrón de pulverización de 10” (25,4 cm)
Los otros dos dígitos representan el diámetro del orificio de la boquilla
17 = orificio de 0,017” (0,043 cm)
36
RX-80
E
i
Las boquillas de pulverización desgastadas afectarán negativamente
al patrón de pulverización, lo que reducirá la producción, empeorará
los acabados y desperdiciará material. Sustituya las boquillas
desgastadas de inmediato.
Limpieza
Para que la pistola funcione sin problemas, es importante mantenerla limpia.
Enjuague la pistola cada vez que la use y guárdela en un lugar seco. No deje la
pistola ni ninguna de sus piezas en agua o disolventes.
Instrucciones especiales de limpieza a seguir con disolventes
inflamables:
• Enjuague siempre la pistola pulverizadora preferiblemente fuera y, al menos,
a la distancia de una manguera respecto a la bomba de pulverización.
• Si recoge disolventes ya usados en un recipiente de metal de unos 4 litros
(aprox. 1 galón), colóquelo en un recipiente vacío de 20 litros (aprox. 5
galones), a continuación enjuague con disolventes.
• En la zona no debe haber vapores inflamables.
• Siga todas las instrucciones de limpieza.
Atención
El pulverizador, la manguera, la pistola y el filtro deben limpiarse a
fondo cada día después de haberse utilizado, de lo contrario pueden
acumularse materiales, lo cual afectará al rendimiento del aparato.
Pulverizar siempre con la presión más baja posible si se han quitado
la boquilla y el protector de boquilla. Utilizar únicamente agua o un
disolvente apropiado para limpiar la pistola airless, la manguera y
el equipo de pulverización. La acumulación de electricidad estática
puede provocar incendios o explosiones si hay vapores inflamables.
Sujete la pistola con firmeza contra un recipiente de metal mientras
la enjuaga.
RX-80
E
37
Mantenimiento
Antes de continuar, siga todas las precauciones de seguridad tal como se
describe en el apartado Precauciones de seguridad del presente manual.
i
Consulte el apartado Lista de piezas del presente manual para
identificar los componentes.
Sustitución/mantenimiento y reparación del conjunto
de estanqueidad
Si su pistola pulverizadora tiene fugas en la boquilla al soltar el gatillo, la aguja
están desgastados, dañados o sucios y deben sustituirse o limpiarse.
No intente nunca realizar labores de mantenimiento en la pistola
pulverizadora sin realizar antes el “Procedimiento para liberar
presión”.
2
1. Desconecte la manguera de líquido de
4
la pistola.
2. Desmonte la boquilla y el protector de
la misma.
3
3. Con el gatillo presionado, desmonte el
5
difusor (1) de la parte delantera de la
1
pistola.
4. Con una llave ajustable, suelte y retire
la carcasa posterior (2).
5. Con un trinquete de 3/8”, retire la
tuerca de sujeción (3) desde el interior de la parte posterior del cabezal de la
pistola. Retire la placa de retracción (4).
6. Desmonte de la parte delantera del cabezal de la pistola el conjunto de
estanqueidad empujando o golpeando ligeramente en la parte posterior de
dicho conjunto.
7. Sumerja las piezas desmontadas en el disolvente apropiado y séquelas hasta
dejarlas limpias.
8. Compruebe si las piezas están desgastadas o dañadas y utilice piezas nuevas
cuando vuelva a montar la pistola, si fuera necesario.
i
Lubrique con una grasa al litio todas las empaquetaduras y piezas
móviles antes de volver a montar.
9. Monte el conjunto de estanqueidad en la parte delantera del cabezal de la
pistola.
10.Vuelva a colocar la placa de retracción (4) en el interior de la parte posterior
del cabezal de la pistola. Asegúrese de que las partes planas que están por
38
E
RX-80
encima de las roscas en el conjunto de sello estén en posición horizontal de
modo que se deslice a través del agujero de la placa de retracción.
11.Con un casquillo de 3/8”, apriete la tuerca de sujeción hasta el final del
conjunto de sello. Apriete a 5 Nm. (3.7 ft. - lbs.).
12.Con el gatillo presionado, monte el difusor en la parte delantera del cabezal
de la pistola y apriételo firmemente con una llave.
13.Vuelva a colocar la carcasa posterior.
Sustitución/desmontaje del filtro
i
Se debe limpiar el filtro de la pistola después de cada uso.
1. Desenganche la parte superior del guardamonte desde el cabezal de la
pistola.
2. Use la base del guardamonte como llave, suelte y retire el conjunto de la
pieza de sujeción del cabezal de la pistola.
3. Extraiga el filtro viejo del cabezal de la pistola. Limpie o reemplace.
4. Introduzca el nuevo filtro, con el extremo cónico primero, en el cabezal de la
pistola.
5. Enrosque el conjunto de la empuñadura en el cabezal de la pistola hasta que
quede bien sujeto. Apriete con la llave del gatillo.
6. Fije el guardamonte de vuelta en el conjunto del cabezal de la pistola.
Tabla de filtros
Número
de pieza
Aplicación
Tipo de
filtro
Color
del filtro
0089960
Resina sintética,esmaltes,
barnicesclaros, tintes, azures
Extrafino
Rojo
0089959
Esmaltes base, esmaltes de
imprimación, tapaporos,
pinturas para señalización,
esmaltes texturados
Fino
Amarillo
0089958
Emulsiones, pinturas delátex,
pinturas acrílicas
Medio
Blanco
0089957
Pinturas de fondo,superficies de
área extensa
Grueso
Verde
RX-80
E
39
Garantía
Titan Tool, Inc., (“Titan”) garantiza que al momento de la entrega al comprador
original para su uso (“Usuario Final”) el equipo que se encuentra bajo la
cobertura de esta garantía no presentará defectos de materiales ni de mano
de obra. A excepción de cualquier garantía especial, limitada o extendida
publicada por Titan, la obligación de Titan según esta garantía se limita el
reemplazo o la reparación sin cargo de las piezas, las que según el criterio de
Titan se presenten como defectuosas dentro de doce (12) meses después de
la venta al Usuario Final. Esta garantía es aplicable sólo cuando la unidad se
instala y se hace funcionar de acuerdo con las recomendaciones e instrucciones
de Titan.
Esta garantía no se aplica en caso de daño o desgaste provocado por abrasión,
corrosión, uso indebido, negligencia, accidente, instalación defectuosa,
sustitución de piezas de componentes que no pertenezcan a Titan o la
alteración de la unidad de alguna manera que impida su funcionamiento
normal.
Las piezas defectuosas se deben devolver a una tienda de ventas/servicio
técnico autorizada de Titan. Todos los cargos de transporte, incluido el regreso
a la fábrica de ser necesario, deben ser costeados y pagados por adelantado
por el Usuario Final. El equipo que se repare o reemplace se devolverá al
Usuario Final con los gastos de envío pagados por adelantado.
NO EXISTE OTRA GARANTÍA EXPRESA. POR ESTE MEDIO TITAN NIEGA TODAS
LAS GARANTÍAS IMPLÍCITAS, ENTRE LAS QUE SE INCLUYEN, AQUELLAS DE
COMERCIABILIDAD Y APTITUD PARA UN FIN EN PARTICULAR DENTRO DE LO
QUE PERMITA LA LEY. LA DURACIÓN DE CUALQUIER GARANTÍA IMPLÍCITA
QUE NO SE PUEDA NEGAR SE LIMITA AL PERÍODO QUE SE ESPECIFIQUE EN
LA GARANTÍA EXPRESA. LA RESPONSABILIDAD DE TITAN NO EXCEDERÁ EN
NINGÚN CASO EL VALOR DE LA COMPRA. LA RESPONSABILIDAD POR DAÑOS
ESPECIALES, INDIRECTOS O EMERGENTES SEGÚN CUALQUIERA Y TODAS LAS
GARANTÍAS ESTÁ EXCLUIDA DENTRO DE LO QUE PERMITA LA LEY.
TITAN NO REALIZA NINGUNA GARANTÍA Y NIEGA TODAS LAS GARANTÍAS
IMPLÍCITAS DE COMERCIABILIDAD Y APTITUD PARA UN FIN EN PARTICULAR EN
RELACIÓN CON ACCESORIOS, EQUIPOS, MATERIALES O COMPONENTES QUE
VENDA, PERO QUE NO FABRIQUE TITAN. ESTOS ARTÍCULOS QUE VENDA, PERO
QUE NO FABRIQUE TITAN (TALES COMO MOTORES DE GAS, INTERRUPTORES,
MANGUERAS, ETC.) ESTÁN SUJETOS A LA GARANTÍA, DE EXISTIR ALGUNA,
DE SU FABRICANTE. TITAN PROPORCIONARÁ UNA ASISTENCIA RAZONABLE
AL COMPRADOR PARA REALIZAR CUALQUIER RECLAMACIÓN POR EL
INCUMPLIMIENTO DE ESTAS GARANTÍAS.
Registre su producto en línea en www.titantool.com
40
E
RX-80
Avvertenze per la sicurezza
Rispettare le norme di sicurezza! Rispettare tutte le normative
locali, statali e nazionali relative all’areazione, alla prevenzione degli
incendi ed al funzionamento.
PERICOLO: Lesione da iniezione
Il flusso liquido ad alta pressione prodotto dall’apparecchio può
lacerare la pelle ed i tessuti sottostanti, provocando una lesione
grave o perfino l’amputazione. Consultare immediatamente il
medico.
NON TRATTARE UNA LESIONE DA INIEZIONE COME UN SEMPLICE
TAGLIO! L’iniezione può provocare l’amputazione. Consultare
immediatamente il medico. Informare il medico sul tipo di materiale
di rivestimento o di agente pulente che ha causato la lesione.
II massimo livello di funzionamento della pistola per verniciatura a
spruzzo è una pressione del flusso di 25 MPa (3600 psi).
• MAI puntare la pistola contro nessuna parte del corpo.
• MAI toccare il flusso di liquido con nessuna parte del corpo. NON toccare le
perdite del tubo di gomma.
• MAI mettere le mani davanti alla pistola. I guanti non offrono alcuna
protezione contro una lesione da iniezione.
• MAI puntare la pistola contro un’altra persona.
• Mettere SEMPRE la sicura al grilletto della pistola, chiudere la pompa
e rilasciare tutta la pressione prima della manutenzione, della pulizia
dell’ugello o del paramano, prima di cambiare l’ugello o di lasciare
l’apparecchio incustodito. La pressione non viene rilasciata spegnendo il
motore. La valvola PRIME/SPRAY (SPRUZZA/SPRAY) deve essere posizionata
su PRIME (SPRUZZA) per rilasciare la pressione. Fare riferimento alla
procedura di rilascio della pressione descritta nel manuale della pompa.
• Tenere SEMPRE il dispositivo di sicurezza dell’ugello in posizione mentre si
spruzza. Il dispositivo di sicurezza dell’ugello offre una certa protezione, ma
si tratta per la maggior parte di un dispositivo di prevenzione.
• Togliere SEMPRE l’ugello prima di lavare o pulire l’apparecchio.
• Il tubo per la verniciatura può avere delle perdite a causa dell’usura, di
un nodo o dell’abuso. Una perdita può iniettare del materiale nella pelle.
Controllare il tubo prima di ciascun utilizzo.
• MAI usare una pistola per verniciatura a spruzzo se la sicura del grilletto non
funziona ed il paramano non è posizionato correttamente.
• Tutti gli accessori devono essere regolati secondo il livello massimo di
pressione dello spruzzatore oppure al di sopra, inclusi gli ugelli, le pistole, le
prolunghe e il tubo.
RX-80
I
41
PERICOLO: Pericolo di esplosione dovuto a materiali
incompatibili
Può provocare lesioni gravi o danni alle cose.
• Non usare materiali contenenti candeggina o cloro.
• Non usare solventi contenenti idrocarburi alogenati come candeggina,
antimuffa, cloruro di metilene, e 1,1,1 (tricloroetano). Tali sostanze non sono
compatibili con l’alluminio.
• Consultare il fornitore della vernice per verificare la compatibilità del
materiale con l’alluminio.
PERICOLO: Generale
Può provocare lesioni gravi o danni alle cose.
• Leggere tutte le istruzioni e le avvertenze di sicurezza prima di utilizzare
l’apparecchio.
• Mai spruzzare vicino a fonti infiammabili; ad esempio fiamme vive, sigarette
(anche sigari e pipe sono fonti infiammabili), scintille, fili elettrici e superfici
roventi, ecc.
• Indossare protezioni per le vie respiratorie mentre si spruzza. L’operatore
deve indossare una mascherina protettiva.
Per prevenire malattie del lavoro occorre rispettare le normative del
fabbricante relative ai materiali, ai solventi ed agli agenti pulenti utilizzati
durante la preparazione, il funzionamento e la pulizia dell’apparecchio. E’
necessario indossare indumenti, guanti e occhiali protettivi, e in alcuni casi
anche usare crema protettiva per la pelle.
• Seguire le avvertenze e le istruzioni del fabbricante per il materiale e il
solvente.
• Le attrezzature per l’estrazione dovrebbero essere installate dall’utente in
conformità con le normative locali.
• Gli oggetti da verniciare devono essere messi a terra.
• Prima dell’uso controllare tutti i tubi per verificare la presenza di tagli,
perdite, abrasioni o rigonfiamenti del rivestimento. Verificare che gli
accoppiamenti non siano danneggiati o che si muovano. Sostituire
immediatamente il tubo se si verifica una delle condizioni descritte sopra.
Non riparare mai un tubo per verniciare. Sostituire con un tubo ad alta
pressione messo a terra.
• Premendo il grilletto, la mano che tiene la pistola verrà sottoposta ad una
forza di rinculo, che può essere particolarmente intensa nel caso in cui
l’ugello sia stato tolto e la pompa ad alta pressione senza aria sia stata
impostata per ottenere una forte pressione. Occorre pertanto impostare la
valvola di controllo della pressione alla pressione minore quando si esegue
la pulizia senza l’ugello.
• Usare soltanto i componenti approvati dal fabbricante. L’utente si assume
42
I
RX-80
tutti i rischi e le responsabilità nel caso si scelga di utilizzare pezzi che non
soddisfano i requisiti minimi ed i dispositivi di sicurezza del fabbricante della
pompa.
CONTRASSEGNO PROTEZIONE ANTIDEFLAGRANTE
Marcatura X: La pistola è Ex II 2G IIC c T6 X, in conformità con la Direttiva
2014/34/EU, è adatta all’uso in aree a rischio di esplosione, ad esempio
del tipo Zona 1. In alcuni casi può essere l’apparecchio stesso a causare
l’insorgere delle condizioni della Zona 1.
Tutte le scariche di elettricità statica provenienti dalla pistola devono
essere dirette alla pompa ad alta pressione messa a terra attraverso il tubo
conduttivo di gomma ad alta pressione come indicato.
La temperatura superficiale max. corrisponde alla temperatura consentita
del materiale. Questa e la temperatura ambiente consentita sono indicate
nel capitolo „Dati tecnici“.
Per evitare che la macchina provochi scintille, impedire le forze d’urto e non
lavorare sull’unità con attrezzi nell’area a rischio di esplosione.
Rischi residuali
I rischi residuali sono rischi che non possono essere esclusi, anche quando il
dispositivo è utilizzato allo scopo previsto.
In tali casi, le aree applicabili dei rischi residuali reali saranno messe in evidenza
utilizzando segnali di avvertenza e/o proibizione.
Rischio
Origine / Causa
Impatto
Misure
preventive
Può verificarsi
durante:
Lesione da
iniezione
Flusso ad alta
pressione,
atomizzato, del
fluido
Lesione
grave o
amputazione
Non rivolgere MAI
la pistola verso
una parte del
corpo
Configurazione,
Funzionamento
Esplosione
o incendio
Elettricità statica
o scintille
Lesione grave Usare in zone ben
ventilate
Messa a terra della
pistola
Funzionamento
Vapori
pericolosi
Vapori pericolosi
dal materiale di
spruzzo
Lesione grave Usare in zone ben
ventilate
Usare una maschera
Funzionamento
RX-80
I
43
Dati tecnici
Pressione massima
25 MPa (3600 PSI)
Dimensione raccordo di ingresso del materiale
M16 x 1.5 (NPSM 1/4”)
Dimensione ingresso manicotto
7/8 - 14 UN-2A
Materiale parti a contatto con il liquido
Acciaio di qualità superiore,
alluminio, PTFE, metallo duro
Intervallo di temperatura da
5ºC à 40ºC (40ºF a 104ºF)
Temperatura massima materiale
43ºC (109ºF)
Volume rumore massimo
81 dB(A)*
Peso
599 g (1,3 lb.)
* Posizione di misurazione: 0,5 mt dalla superficie da verniciare, 0,5 mt dietro
la pistola, pressione del getto MPa, dimensioni ugello 0,021
Introduzione
La pistola per verniciatura a spruzzo airless è progettata per l’atomizzazione di
materiali di rivestimento liquidi.
Uso della sicura del grilletto della pistola
Inserire sempre la sicura del grilletto
quando non si usa la pistola.
1. Per bloccare il grilletto, spingere
la sicura da sinistra a destra
guardando il retro della pistola.
2. Per sbloccare il grilletto, spingere
la chiusura da destra a sinistra
guardando il retro della pistola.
1
Sicura inserita (la
pistolanon può
spruzzare)
2
Sicura disinserita
(la p
istola può
spruzzare)
NON puntare MAI la
pistola a spruzzo verso se
stessi.
Preparazione
Non cercare mai di assemblare, cambiare o pulire la pistola, l’ugello
o il dispositivo di sicurezza dell’ugello senza aver prima rilasciato la
pressione dal sistema di spruzzo. Seguire il “Procedura di rilascio
della pressione” illustrato nel manuale dell’utente dello spruzzatore.
44
I
RX-80
Usare sempre un dispositivo di sicurezza dell’ugello per un’ulteriore
protezione contro il rischio di iniezione. Attenzione: il dispositivo di
sicurezza non può da solo evitare l’iniezione. Mai tagliare il dispositivo
di sicurezza dell’ugello! Inserire sempre la sicura del grilletto quando
non si usa la pistola. Prima di eseguire la manutenzione consultare i
manuali dell’utente e rispettare tutte le avvertenze.
5
1. Preparare lo spruzzatore. Fare riferimento alle
istruzioni contenute nel manuale dell’utente dello
2
spruzzatore.
1
2. Collegare un tubo senza aria e messo a terra
all’ingresso del materiale sulla pistola. Con due chiavi
4
(una sulla pistola ed una sul tubo), stringere bene.
3
3. Dopo aver tolto l’ugello ed il relativo dispositivo di
sicurezza dalla pistola, avviare lo spruzzatore. Lavare
e preparare il sistema di spruzzo secondo il manuale
dell’utente dello spruzzatore. Controllare il sistema di
spruzzo per assicurarsi che tutte le parti siano sicure e che non ci siano perdite.
4. Seguire la “Procedura di rilascio della pressione” illustrata nel manuale
dell’utente dello spruzzatore.
5. Con la punta (5) presente sull’impugnatura dell’ugello inserire il
premistoppa dell’ugello (3) e il premistoppa (4) nella parte posteriore del
dispositivo di sicurezza dell’ugello (2). Premere all’interno per assicurare la
posizione corretta.
6. Inserire l’ugello (1) nel foro del dispositivo di sicurezza.
7. Introdurre il dispositivo di sicurezza sulla pistola. Posizionare il dispositivo di
sicurezza nella posizione di spruzzo desiderata, quindi stringere bene.
i
La freccia dell’impugnatura dell’ugello dovrebbe essere rivolta in
avanti quando si vuole spruzzare.
Funzionamento
1. Assicurarsi che la freccia dell’impugnatura dell’ugello sia rivolta in avanti
quando si vuole spruzzare.
2. Avviare lo spruzzatore. Fare riferimento alle istruzioni contenute nel
manuale dell’utente dello spruzzatore.
3. Regolare la pressione del liquido sullo spruzzatore finché lo spruzzo non è
del tutto atomizzato. Spruzzare sempre alla pressione minima necessaria
per ottenere i risultati desiderati.
i
RX-80
L’ugello determina le dimensioni del getto e del rivestimento.
Quando occorre un rivestimento maggiore usare un ugello più
grande invece di aumentare la pressione del liquido.
I
45
4. Per pulire un ugello ostruito:
a. Ruotare l’ugello di 180º in modo che la freccia sull’impugnatura sia rivolta
nella direzione opposta a quella del getto.
b. Premere il grilletto una volta in modo che la pressione spinga il blocco all’esterno.
Mai premere il grilletto più volte con l’ugello rivolto indietro.
Attenzione
c. Continuare finché il blocco non viene rimosso dall’ugello.
Cambiare l’ugello
Gli ugelli possono essere tolti e sostituiti facilmente senza smontare la pistola
Mai cercare di cambiare o pulire l’ugello o il relativo dispositivo
di sicurezza senza prima eseguire la “Procedura di rilascio della
pressione”.
1. Seguire la “Procedura di rilascio della pressione” illustrato nel manuale
dell’utente dello spruzzatore.
2. Togliere l’ugello dal dispositivo di sicurezza.
3. Inserire il nuovo ugello nel dispositivo di sicurezza. La freccia
dell’impugnatura dell’ugello dovrebbe essere rivolta in avanti quando si
vuole spruzzare.
Togliere il premistoppa e il premistoppa dell’ugello
1. Rimuovere la punta (1) dalla relativa
protezione (2).
1
2. Inserire la presa della punta attraverso la
sezione frontale del proteggi-punta.
3. Estrarre la guarnizione della punta (3) e il
fermo della guarnizione (4) dal retro del proteggi-punta.
3
4
2
Riconoscere le dimensioni dell’ugello
Per riconoscere le dimensioni dell’ugello, usare la seguente formula. In questo
esempio verrà utilizzato l’ugello A “517”.
La prima cifra moltiplicata per due rappresenta le dimensioni del getto quando
si spruzza da 12” dalla superficie di lavoro:
5 x 2 = getto 10”
Le secondo due cifre rappresentano il diametro del foro dell’ugello:
17 = foro .017”
i
46
Gli ugelli consumati hanno un effetto negativo sul getto e causano
una riduzione della produzione, una finitura insoddisfacente e uno
spreco di materiale. Sostituire immediatamente gli ugelli consumati.
I
RX-80
Pulizia
E’ importante tenere pulita la pistola per garantire un funzionamento senza
problemi. Lavare la pistola dopo ciascun utilizzo e conservare in un luogo
asciutto. Non lasciare la pistola o uno dei suoi componenti immerso in acqua o
in solventi.
Segue un elenco di istruzioni particolari per la pulizia con solventi
infiammabili:
• Lavare sempre la pistola preferibilmente all’aperto ed almeno alla distanza
del tubo di gomma dalla pompa.
• Se i solventi sciacquati vengono raccolti in un contenitore di metallo da un
gallone (3,785 litri), posizionare il contenitore in un altro contenitore vuoto
da cinque galloni (18,9 litri), quindi sciacquare i solventi.
• Non devono esserci vapori infiammabili nell’area.
• Seguire tutte le istruzioni per la pulizia.
Attenzione
Lo spruzzatore, il tubo, la pistola e la filtro dovrebbero essere pulite
con cura dopo l’uso quotidiano, altrimenti il materiale si secca
pregiudicando il funzionamento dell’unità.
Spruzzare sempre con la più bassa pressione possibile quando ugello
e relativo riparo sono rimossi. Per la pulizia dell’aerografo airless, del
tubo e dello spruzzatore utilizzare solo acqua o un solvente adatto.
L’accumulo di elettricità statica potrebbe provocare un incendio o
un’esplosione alla presenza di vapori infiammabili. Tenere ferma la
pistola contro un contenitore di metallo durante il lavaggio.
Manutenzione
Rispettare tutte le avvertenze di sicurezza come indicato nella sezione
Avvertenze di sicurezza di questo manuale prima dell’utilizzo.
i
RX-80
Fare riferimento alla sezione Elenco componenti di questo manuale
per identificare le parti.
I
47
Sostituzione/Manutenzione del blocco del
premistoppa
Se la pistola ha delle perdite o spruzza dall’ugello quando si lascia il grilletto, il
premistoppa sono consumati, danneggiati o sporchi e devono essere sostituiti
o puliti.
Mai cercare di fare della manutenzione sulla pistola senza prima
eseguire la “Procedura di rilascio della pressione”.
2
1. Togliere il tubo del liquido dalla
4
pistola.
2. Togliere l’ugello e il relativo dispositivo
di sicurezza.
3
3. Con il grilletto premuto, togliere il
5
manicotto (1) dalla parte frontale della
pistola.
1
4. Utilizzando una chiave inglese,
allentare l’alloggiamento posteriore (2)
e rimuoverlo.
5. Utilizzando una chiave a cricchetto da 3/8”, rimuovere il dado di fermo
(3) dall’interno del retro della testa della pistola. Staccare la piastra del
riavvolgitore (4).
6. Togliere il blocco del premistoppa (5) dalla parte frontale della pistola
premendo o dando qualche piccolo colpo sulla parte posteriore del blocco
del premistoppa.
7. Immergere le parti tolte nel solvente appropriato e pulire.
8. Controllare che i pezzi non siano consumati o danneggiati e usare pezzi
nuovi per montare di nuovo la pistola, se necessario.
i
Lubrificare tutte le guarnizioni e le parti mobili prima di montare di
nuovo con un lubrificante a base di litio.
9. Installare il blocco del premistoppa nella parte frontale della testa della
pistola.
10.Ricollocare la piastra del riavvolgitore (4) all’interno del retro della testa
della pistola. Accertarsi che le superfici piane che si trovano appena
sopra le filettature dell’assemblaggio della guarnizione siano posizionate
orizzontalmente, così che l’assemblaggio della guarnizione scivoli attraverso
il foro della piastra del riavvolgitore.
11.Utilizzando una girella da 3/8”, stringere il dado di fermo sull’estremità
dell’assemblaggio della guarnizione. Applicare una torsione di 5 Nm (3.7 ft. lbs.).
12.Con il grilletto premuto, installare il manicotto nella parte frontale della testa
48
I
RX-80
della pistola e stringere bene con una chiave.
13.Rimontare l’alloggiamento posteriore.
Sostituzione/Rimozione del filtro
i
Dopo l’uso, è sempre necessario pulire il filtro della pistola.
1. Staccare la sezione superiore del proteggi-grilletto dalla testa della pistola.
2. Utilizzando la sezione inferiore del proteggi-grilletto come chiave, allentare
l’assemblaggio dell’impugnatura e rimuoverlo dalla testa della pistola.
3. Togliere il filtro vecchio dalla testa della pistola. Pulire o sostituire.
4. Inserire il nuovo filtro, mettendo prima la parte più stretta, nella testa della
pistola.
5. Introdurre il blocco dell’impugnatura nella testa della pistola fino ad
ottenere la posizione corretta. Stringere utilizzando una chiave a leva.
6. Far scattare il proteggi-grilletto in posizione, sulla testa della pistola.
Tabella dei filtri
Codice
pezzo
Uso
Tipo di
filtro
Colore
del filtro
0089960
Resina sintetica,smalto, vernici
pulite, macchie, azzurri
Molto
sottile
Rosso
0089959
Smalti per strato dibase,
smalti di fondo,stucchi, pitture
indelebili, smalti granulosi
Sottile
Giallo
0089958
Emulsioni, idropittura,pitture
acriliche
Medio
Bianco
0089957
Pitture per stucco,superfici
ampie
Ruvido
Verde
RX-80
I
49
Garanzia
Titan Tool, Inc., (“Titan”) garantisce che al momento della consegna
all’acquirente originale per l’uso (“utente finale”), il dispositivo coperto da
questa garanzia è esente da difetti nei materiali e nella lavorazione. Con
l’eccezione di qualsiasi garanzia speciale, limitata o estesa pubblicata da Titan,
gli obblighi di Titan ai sensi di questa garanzia si limitano alla sostituzione o
riparazione gratuite di quei componenti che, secondo ragionevole valutazione
di Titan, si dimostrano essere difettosi entro dodici (12) mesi dalla vendita
all’utente finale. Questa garanzia si applica solo se l’unità è installata e utilizzata
secondo i consigli e le istruzioni di Titan.
Questa garanzia non si applica in caso di danni o usura causati da abrasione,
corrosione o errato uso, negligenza, incidente, installazione errata, sostituzione
di componenti non Titan o manomissione dell’unità in modo da impedire il
normale funzionamento.
I componenti difettosi devono essere restituiti ad un punto vendita/assistenza
Titan. Tutte le spese di trasporto, compresa la restituzione alla fabbrica,
se necessario, devono essere sostenute e prepagate dall’utente finale. Il
dispositivo riparato o sostituito sarà restituito all’utente finale con trasporto
prepagato.
NON CI SONO ALTRE GARANZIE ESPRESSE. TITAN CON IL PRESENTE ESCLUDE
QUALSIASI E TUTTE LE GARANZIE IMPLICITE COMPRESE, MA NON LIMITATE
A, QUELLE DI COMMERCIABILITÀ E ADEGUATEZZA AD UN PARTICOLARE
SCOPO, NELLA MISURA CONSENTITA DALLA LEGGE. LA DURATA DI QUALSIASI
GARANZIA IMPLICITA CHE NON POSSA ESSERE ESCLUSA SI LIMITA AL PERIODO
DÌ TEMPO SPECIFICATO NELLA GARANZIA ESPRESSA. IN NESSUN CASO
LA RESPONSABILITÀ DI TITAN SUPERERÀ L’AMMONTARE DEL PREZZO DI
ACQUISTO. LA RESPONSABILITÀ PER DANNI CONSEQUENZIALI, INCIDENTALI
O SPECIALI AI SENSI DI QUALSIASI E TUTTE LE GARANZIE È ESCLUSA NELLA
MISURA CONSENTITA DALLA LEGGE.
TITAN NON DÀ ALCUNA GARANZIA E ESCLUDE TUTTE LE GARANZIE IMPLICITE
DI COMMERCIABILITÀ E ADEGUATEZZA AD UN PARTICOLARE SCOPO CON
RIFERIMENTO A ACCESSORI, DISPOSITIVO, MATERIALI O COMPONENTI VENDUTI
MA NON PRODOTTI DA TITAN. GLI ARTICOLI VENDUTI, MA NON PRODOTTI
DA TITAN (COME MOTORI A GAS, INTERRUTTORI, FLESSIBILI, ECC.) SONO
SOGGETTI ALL’EVENTUALE GARANZIA DEI LORO PRODUTTORI. TITAN FORNIRÀ
ALL’ACQUIRENTE LA RAGIONEVOLE ASSISTENZA NEL PRESENTARE RICORSO
PER LA VIOLAZIONE DI TALI GARANZIE.
Per registrare il prodotto online, accedere al sito Web
www.titantool.com.
50
I
RX-80
Conselhos de segurança
A segurança deve estar sempre em primeiro lugar! Todos os regulamentos
locais e nacionais relativos a ventilação, protecção contra incêndios e de
segurança do trabalho devem ser rigorosamente observados.
PERIGO: Ferimento devido a líquidos sob pressão
O jacto de líquido a alta pressão libertado por este aparelho pode
penetrar na pele e no tecido conjuntivo, provocando lesões graves,
que podem, até, conduzir à amputação.
NÃO TRATAR UMA LESÃO FEITA ATRAVÉS DE UMA INJECÇÃO DE
LÍQUIDO EM ALTA PRESSÃO DA MESMA FORMA QUE TRATA UM CORTE
NORMAL! A absorção de líquidos sob pressão pelo tecido conjuntivo
podem conduzir à amputação. O médico deve ser informado sobre o tipo
de revestimento ou de produto de limpeza que provocou o ferimento.
A pressão máxima em funcionamento da pistola de pulverização é
de 25 MPa/3600 psi.
• NUNCA apontar a pistola de pulverização para partes do corpo.
• NUNCA coloque partes do corpo à frente do jacto de líquido de alta pressão.
NUNCA tape um furo no tubo de pressão usando o corpo.
• NUNCA coloque a mão em frente à agulheta da pistola de pulverização. As
luvas não são protecção suficiente para ferimentos causados por injecção de
líquidos sob pressão.
• NUNCA aponte a pistola de pulverização a pessoas.
• Bloqueie SEMPRE o gatilho da pistola de pulverização, desligue a bomba e
liberte a pressão antes de efectuar trabalhos de limpeza e de manutenção
na agulheta ou na protecção da agulheta, em caso de substituição da
mesma ou se deixar o aparelho sem vigilância. Mesmo depois de desligar
o motor, o aparelho mantém-se sob pressão. A válvula PRIME/SPRAY
(enchimento prévio/pulverização) deve estar na posição PRIME (enchimento
prévio) para libertar a pressão. A pressão de resposta para a válvula está
indicada no manual de instruções da bomba.
• Utilize SEMPRE a protecção da agulheta durante o trabalho de pulverização.
Embora a protecção da agulheta seja, de facto, uma forma de protecção, é,
no entanto e em primeiro lugar, concebida como um dispositivo de aviso.
• Retire SEMPRE a agulheta de pulverização antes de proceder à limpeza ou
lavagem do sistema.
• Pode tornar-se impossível fechar o tubo de tinta devido a uma má vedação
decorrente de utilização incorrecta, dobras ou desgaste. Verificar com
atenção o tubo antes da utilização.
• NUNCA utilize uma pistola de pulverização sem a segurança do gatilho e
sem a mola do gatilho estar em bom estado de funcionamento.
• Todos os acessórios devem dispor de autorização de funcionamento, no
mínimo, à pressão máxima de funcionamento do aparelho de pulverização
sem ar. Isto diz respeito a agulhetas de pulverização, a extensões e ao tubo.
RX-80
51
P
PERIGO DE EXPLOSÃO DEVIDO A MATERIAIS INCOMPATÍVEIS
– materiais incompatíveis podem provocar danos graves em pessoas
e objectos.
• Não processe materiais que contenham cloro ou hipoclorito.
• Não utilize hidrocarbonetos halogenados como solvente, tal como, por
exemplo, uma solução de hipoclorito, um agente anti-bolor, cloreto de
metileno ou 1,1,1-tricloroetano. Este solvente corrói o alumínio.
• Poderá obter informações adicionais sobre a compatibilidade entre o
material de revestimento e o alumínio junto do fabricante.
Perigo: Generalidades
Pode provocar danos pessoais e materiais graves.
• Reveja atentamente todas as instruções e conselhos de segurança antes de
colocar o aparelho em funcionamento.
• Nunca pulverize na proximidade de uma fonte de ignição, ou seja, perto de
chamas abertas, cigarros (os charutos e cachimbos constituem igualmente
fontes de ignição), faíscas, fios incandescentes, superfícies quentes, etc.
• Use protecção respiratória durante os trabalhos de pulverização. O operador
deve utilizar uma máscara de protecção. Para evitar doenças relacionadas
com o trabalho observe as instruções do fabricante relativas a tintas, solventes
e agentes de limpeza quando estiver a preparar, utilizar ou limpar o aparelho.
Utilize luvas de trabalho, vestuário de protecção, protecção dos olhos e, em
determinados casos, ainda um creme específico de protecção da pele.
• Observe as advertências e instruções do fabricante relativas às tintas,
revestimentos e solventes.
• Os dispositivos de sucção devem ser aplicados pelo utilizador de acordo
com as prescrições locais em vigor.
• Os elementos de revestimento devem dispor de uma ligação terra.
• Antes de cada utilização, controle sempre todos os tubos, procurando
cortes, fugas e pontos desgastados, assim como deformações na superfície
do tubo. Controlar a integridade e a fixação correcta dos acoplamentos.
Substitua imediatamente o tubo caso verifique qualquer um dos problemas
mencionados. Nunca repare um tubo de tinta. Neste caso, substitua o tubo
por um tubo de alta pressão com ligação terra.
• Durante o accionamento do gatilho, a pistola de pulverização é puxada para
o lado. Este impulso de força da pistola de pulverização é especialmente forte
quando a agulheta é retirada e quando se coloca alta pressão na bomba de alta
pressão. Durante a limpeza, coloque a válvula de regulação da pressão no valor
de pressão mais baixo, rodando a agulheta.
• Utilize apenas peças autorizadas pelo fabricante. O utilizador é responsável
pelos riscos decorrentes da utilização de peças que não cumpram os
requisitos mínimos, assim como da utilização de dispositivos de segurança
que não sejam originais do fabricante da pistola de pulverização.
52
RX-80
P
MARCAÇÃO DE PROTEÇÃO CONTRA EXPLOSÕES
Identificação X:
A pistola de pulverização corresponde à Ex II 2G IIC c T6 X e é adequada,
nos ternos da Directiva 2014/34/EU, à utilização em áreas com perigo de
explosão da zona 1. Em determinadas condições, o aparelho produz já a
área da zona 1.
Uma possível carga electrostática da pistola de pulverização é, segundo as
normas, desviada através do tubo de alta pressão para uma bomba de alta
pressão com ligação terra.
A temperatura máx. da superfície corresponde à temperatura autorizada do
material. Esta e a temperatura ambiente autorizadas podem ser consultadas
no capítulo “Dados técnicos”.
Para impedir a produção de faíscas na máquina, evite choques da carga e não
coloque qualquer ferramenta em cima do aparelho quando utilizado em áreas de
perigo de explosão.
Riscos residuais
Riscos residuais são riscos que não podem ser excluídos mesmo numa
utilização correta.
Da mesma forma, as placas de aviso e de proibição nos respetivos pontos de
risco advertem para riscos residuais existentes.
Perigo
Fonte/Causa
Efeito
Medidas
preventivas
Perigo de Fluxo de líquido Ferimento NUNCA apontar
injeção
sob alta pressão grave ou
a pistola Airless
amputação para partes do
corpo.
Explosão Eletricidade
Ferimento Utilizar apenas
ou
estática ou
grave
em áreas bem
incêndio faíscas
ventiladas
Fazer a ligação
terra da pistola
Airless
Vapores Vapores
Ferimento Utilizar apenas
perigosos perigosos de
grave
em áreas bem
materiais de
ventiladas
pulverização
Usar uma
máscara
RX-80
Pode ocorrer
durante:
Montagem,
funcionamento
Em
funcionamento
Em
funcionamento
P
53
Dados técnicos
Pressão máxima de funcionamento
Rosca para a alimentação de tinta
25 MPa (3600 PSI)
M16 x 1.5 (NPSM 1/4”)
Rosca do difusor
7/8 - 14 UN-2A
Material das peças que entram em contacto com o
material de revestimento
Gama da temperatura de funcionamento
Temperatura máxima da tinta
Nível sonoro máximo
Peso
aço de elevada qualidade,
alumínio, PTFE, metais duros
5ºC a 40ºC (40ºF a 104ºF)
43ºC (109ºF)
81 dB(A)*
599 g (1,3 lb.)
* Local de medição: 0,5 m afastado da superfície de revestimento, 0,5 m atrás
da pistola de pulverização, pressão de pulverização de 12 mPa, dimensão da
agulheta 0,021
Introdução
Esta pistola Airless destina-se à pulverização de alta pressão de materiais de
revestimento líquidos.
Utilização da protecção do gatilho
1
2
Coloque sempre a protecção do
gatilho da pistola de pulverização
quando a pistola de pulverização
não estiver a ser utilizada.
1. Para bloquear o gatilho, empurre
o bloqueio do gatilho da
esquerda para a direita, quando
Gatilho bloqueado Gatilho desbloqueado
se olha para a parte de trás da
(a pistola não
(a pistola pulveriza)
pulveriza)
pistola.
2. Para desbloquear o gatilho, empurre o bloqueio do gatilho da direita para a
esquerda, quando se olha para a parte de trás da pistola.
NUNCA aponte a pistola de pulverização na sua direção.
Configuração
Nunca desmonte, substitua ou lave a pistola de pulverização, a
agulheta ou a protecção da agulheta quando a pressão no sistema
de pulverização ainda não tiver sido totalmente libertada. Liberte
a pressão de acordo com as indicações constantes no manual de
instruções do aparelho de pulverização.
54
P
RX-80
Para protecção adicional contra uma injecção, utilize sempre a
protecção da agulheta. No entanto, a protecção da agulheta não
protege, por si só, de uma injecção. Nunca desmonte a protecção
da agulheta! Quando a pistola de pulverização não estiver a ser
utilizada, bloqueie sempre o gatilho. Antes de realizar trabalhos
de manutenção, reveja o manual de instruções e observe todas as
advertências.
5
1. Prepare o aparelho de pulverização. Siga as
instruções constantes no manual do aparelho de
2
pulverização.
1
2. Estabeleça uma ligação terra do tubo de
pulverização sem ar para a alimentação de tinta
4
na pistola de pulverização. Aperte o tubo com
3
duas chaves de parafusos (uma colocada na
pistola de pulverização e a outra no tubo).
3. Desmonte a agulheta e a protecção da agulheta
e coloque o aparelho de pulverização em
funcionamento. Limpe e prepare o sistema de pulverização de acordo
com as advertências constantes no manual de instruções do aparelho de
pulverização. Controle o sistema de pulverização, verifique se todos os
parafusos estão apertados e se não existem deformações.
4. Liberte a pressão de acordo com as advertências constantes no manual de
instruções do aparelho de pulverização.
5. Com a ponta da manípulo da agulheta (5), coloque a vedação da agulheta
(3) e a vedação (4) da parte posterior da protecção da agulheta (2) usando
uma caneta ou com um objecto semelhante. Pressione para realizar a
regulação definitiva.
6. Coloque a agulheta (1) na ranhura de a protecção da agulheta.
7. Aperte a protecção da agulheta na pistola de pulverização. Coloque e aperte
a protecção da agulheta na direcção de pulverização desejada.
i
A seta no manípulo da agulheta deve estar orientara na direcção de
pulverização para a frente.
Funcionamento
1. Rode a seta no manípulo da agulheta na direcção de pulverização.
2. Coloque o aparelho sem ar em funcionamento. (ver também as indicações
constantes nas instruções de utilização)
3. Regule a pressão de pulverização no aparelho, de forma a que o jacto
de tinta à saída da agulheta seja totalmente pulverizado. Utilize sempre
a pressão de pulverização mais baixa possível, mas que permita ainda
conseguir um bom padrão de pulverização.
RX-80
P
55
i
A agulheta de pulverização determina o tamanho das amostras de
pulverização e o revestimento. Quando for necessária um maior
revestimento, utilize uma agulheta maior, sem aumentar a pressão.
4. Limpeza de uma agulheta entupida:
a. Rode a agulheta 180º, de forma a que a seta no punho de pulverização fique
orientada na direcção contrária à da pulverização.
b. Solte a pistola de pulverização por breves momentos para que a obstrução
seja eliminada pela pressão.
Atención
Accione o gatilho sempre durante breves instantes quando a
agulheta estiver na direcção errada. Conselhos importantes sobre a
responsabilidade do produto!
c. Repetir este passo até eliminar o entupimento da agulheta.
Substituir a agulheta
As agulhetas são facilmente retiradas e substituídas sem que a pistola de
pulverização tenha que ser desmontada.
Nunca troque ou lave a agulheta ou a protecção da agulheta quando
o sistema ainda estiver sob pressão.
1. Liberte a pressão de acordo com as advertências constantes no manual de
instruções do aparelho de pulverização.
2. Retire a agulheta da ranhura de protecção da agulheta.
3. Coloque a nova agulheta na ranhura de protecção da agulheta. A seta no
manípulo da agulheta deve estar orientara na direcção de pulverização para
a frente.
Retire a vedação e a vedação da agulheta
1. Remova o bico (1) do protetor do bico (2).
2. Insira o manípulo do bico na parte da frente
do protetor do bico.
3. Empurre a vedação do bico (3) e o retentor
de vedação do bico (4) para fora na parte de
trás do protetor do bico.
3
4
1
2
Determinar a dimensão da agulheta
Para a determinação da dimensão da agulheta utilizar a seguinte fórmula:
Neste exemplo, a dimensão da agulheta utilizada é 517.
O primeiro número multiplicado por 2 corresponde à dimensão do padrão de
pulverização a uma distância de 12” (30,5 cm) da superfície de trabalho:
5 x 2 = 10” (25,4 cm) padrão de pulverização
56
P
RX-80
Os outros dois números mostram o diâmetro e a abertura da agulheta:
17 = .017” (0,043 mm) abertura da agulheta
i
Agulhetas de pulverização desgastadas têm um padrão de pulverização
mais fraco e fazem com que a qualidade da superfície fique pior, a
produtividade seja mais baixa e sejam desperdiçados a tinta ou o
revestimento. Substituir imediatamente as agulhetas desgastadas.
Limpeza
É indispensável manter a pistola de pulverização limpa para um desempenho
perfeito da mesma. Limpe a pistola de pulverização depois de cada utilização
e guarde-a num local seco. Nunca deixe a pistola de pulverização ou peças da
mesma mergulhadas em água ou outros agentes de limpeza.
Instruções especiais de limpeza para usar com solventes inflamáveis
• Limpe a pistola de pulverização sempre ao ar livre e com um comprimento
de tubo que permita o afastamento da bomba de pulverização.
• Se o solvente utilizado na lavagem tiver sido guardado num recipiente de
metal de cerca de 5l, coloque primeiro o solvente num recipiente de cerca
de 20l e só então continuar a lavar.
• Na área de trabalho não se podem acumular vapores inflamáveis.
• Respeite todas as instruções de limpeza.
Atención
O aparelho de pulverização, o tubo, a pistola e filtro de pulverização
devem ser bem lavados todos os dias, caso contrário, a tinta ou
o revestimento podem ficar colados, diminuindo a eficiência do
aparelho.
Pulverizar sempre com a pressão mais baixa quando a agulheta e a
proteção da agulheta não estiverem montadas. Para limpar a pistola
Airless, o tubo e o aparelho de pulverização utilizar somente água
e/ou um solvente adequado. A carga electrostática pode provocar
incêndios ou explosões quando existem vapores inflamáveis.
Durante a lavagem, mantenha a pistola de pulverização num
recipiente de metal.
RX-80
P
57
Manutenção
Antes de realizar trabalhos de manutenção, tenha em atenção todos os
conselhos de segurança do parágrafo “Conselhos de segurança” deste manual.
i
Os números das peças encontram-se na lista de peças deste manual.
Substituir e/ou reparar a vedação
Se sair tinta pela agulheta da pistola de pulverização quando o gatilho for
libertado, a agulheta estão desgastados, danificados ou sujos e devem ser
limpos ou substituídos.
Nunca realize trabalhos de manutenção na pistola de pulverização
quando o sistema ainda estiver sob pressão.
2
1. Separe o tubo da pistola de
4
pulverização.
2. Retire a agulheta e a protecção da
agulheta.
3
3. Se o gatilho estiver a ser pressionado,
5
desmonte o difusor (1) na parte frontal
da pistola de pulverização.
1
4. Com uma chave ajustável, solte e
remova o alojamento traseiro (2).
5. Com uma chave de catraca de 3/8”,
remova a contraporca (3) do interior da parte de trás da cabeça da pistola.
Remova a placa de retração (4).
6. Retire a vedação (5) da parte dianteira do cabeçote da pistola de
pulverização, exercendo pressão ou batendo levemente na parte posterior
da vedação.
7. Coloque as peças desmontadas numa solução de limpeza adequada e
limpe.
8. Verifique as peças procurando partes desgastadas ou danificadas e, no caso
de estas existirem, monte a pistola de pulverização usando peças novas.
i
Lubrifique todas as guarnições e peças móveis antes da montagem
com massa consistente de lítio.
9. Monte a vedação na parte frontal do cabeçote da pistola de pulverização.
10.Volte a colocar a placa de retração (4)no interior da parte de trás da cabeça
da pistola. Certifique-se de que as superfícies lisas por cima das roscas no
conjunto da vedação estão na horizontal, de forma a que passem no orifício
58
P
RX-80
na placa de retração.
11.Com uma chave de caixa 3/8”, aperte a contraporca na extremidade do
conjunto da vedação. Aperte com um binário de aperto de 5 Nm (3,7 ft. lbs.).
12.Se o gatilho estiver a ser pressionado, monte o difusor na parte frontal do
cabeçote da pistola de pulverização e fixe usando uma chave de parafusos.
13.Volte a colocar o alojamento traseiro.
Substituir e desmontar o filtro
i
O filtro da pistola deve ser limpo após cada utilização.
1. Desencaixe a parte superior do protetor do gatilho da cabeça da pistola.
2. Usando a parte inferior do protetor do gatilho como uma chave inglesa,
solte e remova o conjunto do manípulo da cabeça da pistola.
3. Retire o filtro velho do cabeçote da pistola de pulverização. Limpe ou
substitua.
4. Introduza o filtro novo em primeiro lugar com a extremidade cónica no
cabeçote da pistola de pulverização.
5. Introduza o manípulo no cabeçote da pistola de pulverização até que este
esteja fixo. Aperte com a chave do gatilho.
6. Volte a encaixar o protetor do gatilho na cabeça da pistola.
Tabela de filtros
Número
da peça
Aplicação
Tipo de
filtro
Cor
0089960
Resina sintética, esmaltes, vernizes,
tintas, azures
Extra fino
Vermelho
0089959
Primários e vernizes de base, materiais
de enchimento, tintas de sinalização,
esmaltes texturados
Fino
Amarelo
0089958
Emulsões, tintas de látex, tintas acrílicas
Médio
Branco
0089957
Tintas de enchimento para grandes
superfícies
Grosso
Verde
RX-80
P
59
Garantia
A Titan Tool, Inc., (“Titan”) garante que, no momento da entrega ao comprador
original para seu uso (“Utilizador Final”), o equipamento coberto por esta
garantia está isento de defeitos no material e na fabricação. Com a excepção
de qualquer garantia especial, limitada ou alargada publicada pela Titan, a
obrigação da Titan sob esta garantia se limita a substituir ou reparar sem cobrar
essas peças que, segundo o critério da Titan, demonstram estar defeituosas
dentro de doze (12) meses após a venda ao Utilizador Final. Esta garantia
aplica-se apenas quando a unidade é instalada e operada de acordo com as
recomendações e as instruções da Titan.
Esta garantia não se aplica no caso de danos ou desgaste causado pelo
desgaste abrasivo, corrosão ou uso indevido, negligência, acidente, instalação
incorrecta, substituição de peças de componentes sem serem da Titan, ou
alteração ilegal da unidade de forma a afectar o funcionamento normal.
As peças defeituosas devem ser devolvidas a um centro de vendas/serviço
autorizado da Titan. Todos os encargos de transporte, incluindo a devolução
à fábrica, se necessário, serão custeados e pagos previamente pelo Utilizador
Final. O equipamento reparado ou substituído será devolvido ao Utilizador
Final com porte pré-pago.
NÃO EXISTE NENHUMA OUTRA GARANTIA EXPRESSA. A TITAN RECUSA PELA
PRESENTE TODAS E QUAISQUER GARANTIAS IMPLÍCITAS INCLUINDO, SEM
LIMITAÇÕES, AS DE ADEQUAÇÃO À COMERCIALIZAÇÃO, ADEQUAÇÃO A UM
FIM ESPECÍFICO, NA MEDIDA EM QUE A LEGISLAÇÃO OBRIGA. A DURAÇÃO
DE QUAISQUER GARANTIAS IMPLÍCITAS QUE NÃO PODEM SER RECUSADAS
LIMITA-SE AO PRAZO ESPECIFICADO NA GARANTIA EXPRESSA. EM CASO
ALGUM, A RESPONSABILIDADE DA TITAN EXCEDERÁ O MONTANTE DO
PREÇO DE COMPRA. A RESPONSABILIDADE POR DANOS CONSEQUENCIAIS,
ACIDENTAIS OU ESPECIAIS AO ABRIGO DE TODAS E QUAISQUER GARANTIAS
ESTÁ EXCLUÍDA NA MEDIDA EM QUE A LEGISLAÇÃO OBRIGA.
A TITAN NÃO OFERECE GARANTIAS E RECUSA TODAS AS GARANTIAS
IMPLÍCITAS DE ADEQUAÇÃO À COMERCIALIZAÇÃO E ADEQUAÇÃO A UM
FIM ESPECÍFICO REFERENTE A ACESSÓRIOS, EQUIPAMENTO, MATERIAIS OU
COMPONENTES VENDIDOS, MAS NÃO FABRICADOS PELA TITAN. AQUELES
ARTIGOS VENDIDOS, MAS NÃO FABRICADOS PELA TITAN (COMO MOTORES
A GÁS, INTERRUPTORES, TUBOS, ETC.), ESTÃO SUJEITOS À GARANTIA DO
SEU PRÓPRIO FABRICANTE, CASO EXISTA. A TITAN PROPORCIONARÁ AO
COMPRADOR ASSISTÊNCIA ADEQUADA PARA EFECTUAR QUAISQUER
RECLAMAÇÕES EM CASO DE INCUMPRIMENTO DESTAS GARANTIAS.
Registe o seu produto na Internet em www.titantool.com
60
P
RX-80
Veiligheidsrichtlijnen
Neem altijd de veiligheidsvoor-schriften in acht! Alle lokale en
nationale verordeningen inzake ventilatie, brandpreventie en
bediening moeten in acht worden genomen.
GEVAAR: Persoonlijk letsel door injectie
Een straal onder hoge druk afkomstig uit dit apparaat is krachtig
genoeg om de huid en het onderliggende weefsel binnen te
dringen, hetgeen kan leiden tot ernstig persoonlijk letsel waarbij
zelfs amputatie noodzakelijk kan blijken. Raadpleeg onmiddellijk een
arts.
BEHANDEL PERSOONLIJK LETSEL T.G.V. INJECTIE NIET ALS EEN
SIMPELE SNEE! Injectie kan tot amputatie leiden. Raadpleeg
onmiddellijk een arts. Breng uw arts op de hoogte met welk soort
coatingmateriaal of reinigingsmiddel het letsel is veroorzaakt.
De maximaal toegestane bedrijfsdruk van het spuitpistool bedraagt
25 MPa / 3600 PSI.
• NOOIT het pistool op enig lichaamsdeel richten.
• NOOIT een lichaamsdeel in de vloeistofstraal houden. NIET met een
lichaamsdeel een eventuele lekkage in de vloeistofslang proberen af te
dichten.
• NOOIT uw hand voor het pistool houden. Handschoenen geven geen
bescherming tegen persoonlijk letsel door injectie.
• NOOIT het spuitpistool op een persoon richten.
• ALTIJD de trekker van het pistool vergrendelen, de compressor uitschakelen
en de druk laten ontsnappen voordat u het apparaat een onderhoudsbeurt
geeft, de spuitmond of beschermkap daarvan schoonmaakt, de spuitmond
verwisselt of het apparaat onbeheerd achterlaat. Uitschakelen van de
compressormotor betekent niet automatisch dat het systeem drukloos
wordt. De PRIME/SPRAY (doorspuiten/spuiten) selectiehendel in de
stand PRIME zetten om de druk te laten ontsnappen! Voor gedetailleerde
informatie over de te volgen PROCEDURE voor het drukloos maken van het
apparaat, zie de compressorhandleiding.
• ALTIJD de beschermkap van de spuitmond tijdens het spuiten op zijn plaats
laten. De beschermkap van de spuitmond geeft enige bescherming, maar is
hoofdzakelijk een waarschuwingsmiddel.
• ALTIJD de spuitmond verwijderen alvorens het systeem door te spoelen of
te reinigen.
• Er kan lekkage in de verfslang ontstaan ten gevolge van slijtage, knikken
van de slang of verkeerd gebruik. Een lek kan de oorzaak zijn van het feit dat
spuitlak in de huid terechtkomt. Controleer de slang voor elk gebruik.
• NOOIT een spuitpistool gebruiken waarvan de vergrendeling van de trekker
niet werkt en de beschermkap van de trekker niet op de juiste plaats zit.
RX-80
NL
61
• Alle accessoires dienen minimaal geschikt te zijn voor gebruik op de
maximale toegestane bedrijfsdruk van de nevelspuitinstallatie. Dit geldt
tevens voor de spuitmonden, verlengstukken en slang.
GEVAAR: Explosiegevaar T.G.V gebruik van
ongeschikte stoffen dit heeft ernstig persoonlijk letsel of materiële schade tot gevolg.
• Gebruik geen stoffen die bleekmiddel of chloor bevatten.
• Gebruik geen oplosmiddelen die halogeenkoolwaterstoffen bevatten, zoals
bleek, meeldauwbestrijdingsmiddel, methylchloride en 1,1,1-trichloroethaan.
Deze zijn ongeschikt voor gebruik in combinatie met aluminium.
• Neem contact op met uw coating-fabrikant inzake de geschiktheid van
stoffen op aluminium.
GEVAAR: Algemeen dit kan ernstig persoonlijk letsel of materiële schade tot gevolg
hebben.
• Lees alle instructies en veiligheidsvoor-zorgsmaatregelen voordat u het
toestel bedient.
• Spuit nooit dichtbij een ontstekingsbron (zoals open vuur, sigaretten
– ook sigaren en pijpen zijn ontstekingsbronnen – vonken, hete
elektriciteitskabels en hete oppervlakten).
• Draag een beademingsuitrusting wanneer u aan het spuiten bent. Degene
die het spuitpistool bedient, dient een veiligheidsmasker te dragen.
Volg de voorschriften van de fabrikant van de stoffen, oplosmiddelen en
reinigingsmiddelen wanneer u het apparaat voorbereidt, ermee werkt of dit
reinigt, om te voorkomen dat u ziek wordt op uw werk. Veiligheidskleding,
-handschoenen en -bril en, in sommige gevallen, ook veiligheidscrème zijn
noodzakelijk om de huid te beschermen.
• Volg de waarschuwingen en instructies van de fabrikant van het
coatingmateriaal en de oplosmiddelen op.
• Afzuigapparatuur dient door de gebruiker geïnstalleerd te worden
overeenkomstig de ter plekke geldende voorschriften.
• De te spuiten objecten moeten geaard zijn.
• Controleer voor elk gebruik alle slangen op inkervingen, lekkage, slijtage
of uitstulping van de omhulling. Controleer op schade van of speling in
verbindingsstukken. Vervang de slang meteen indien zich een van deze
situaties voordoet. Repareer een verfslang nooit. Vervang de slang door een
andere geaarde hogedrukslang.
• Bediening van de trekker veroorzaakt een terugslag van de hand die het
spuitpistool vasthoudt.
De terugslag van het spuitpistool is bijzonder krachtig wanneer de
spuitmond is verwijderd en de nevelcompressor op een hoge spuitdruk
62
NL
RX-80
is ingesteld. Zet de drukregelaar op de laagst mogelijke stand alvorens de
spuitmond te verwijderen en de apparatuur te reinigen.
• Gebruik alleen onderdelen die door de fabrikant zijn goedgekeurd. De
gebruiker neemt alle risico’s en de aansprakelijkheid op zich wanneer hij
onderdelen gebruikt die niet voldoen aan de minimale specificaties en
veiligheidsrichtlijnen zoals opgesteld door de fabrikant van het spuitpistool.
EXPLOSIEBESCHERMING-MARKERING
X-markering: Het spuitpistool is in overeenstemming met Ex II 2G IIC c T6
X en is conform richtlijn 2014/34/EU geschikt om gebruikt te worden in
een ruimte waar explosiegevaar bestaat, dat wil zeggen in zones van het
type 1. Onder bepaalde omstandigheden kan het toestel zelf de oorzaak
ervan zijn dat zich de condities van een zone van het type 1 voordoen.
Alle afvoer van statische elektriciteit van het spuitpistool dient, zoals
voorgeschreven, via de geleidende hogedrukslang naar de geaarde
hogedrukcompressor te worden afgeleid.
De max. oppervlaktetemperatuur komt overeen met de toegestane
materiaal-temperatuur. Deze en de toegestane omgevingstemperatuur
zijn in het hoofdstuk „Technische gegevens“ te vinden.
Oefen geen overmatige kracht uit op de apparatuur en werk niet met
gereedschap aan de installatie in ruimtes waar explosiegevaar bestaat, om
vonkvorming te voorkomen.
Restrisico’s
Restrisico’s zijn risico’s, die niet uitgesloten kunnen worden, zelfs wanneer de
apparatuur gebruikt wordt voor het beoogde doel.
In dergelijke gevallen zullen de toepasselijke gebieden van de actuele
restrisico’s gesignaleerd worden door waarschuwings- en / of verbodssignalen.
Risico
Bron / Oorzaak Gevolg
Preventieve
maatregelen
Kan zich
voordoen
tijdens:
Injectieletsel
Stroom van
de verstoven
vloeistof onder
hoge druk
Ernstig letsel
of amputatie
Richt NOOIT het
pistool op een deel
van het lichaam
Installatie,
Bediening
Explosie of
brand
Statische
elektriciteit of
vonken
Ernstig letsel
Gebruik een goed
geventileerde ruimte
Aard het spuitpistool
Bediening
Gevaarlijke
dampen
Gevaarlijke
dampen
van het
spuitmateriaal
Ernstig letsel
Gebruik een goed
geventileerde ruimte
Gebruik een masker
Bediening
RX-80
NL
63
Technische gegevens
Maximaal toegestane bedrijfsdruk
25 MPa (3600 PSI)
Schroefdraad aansluiting inlaatzijde
M16 x 1.5 (NPSM 1/4”)
Schroefdraad aansluiting diffuser
7/8 - 14 UN-2A
Materiaal delen die met te verwerken middelen in
aanraking komen
Hoogwaardig roestvrij staal,
aluminum, PTFE, hardmetaal
Bedrijfstemperatuurbereik
5ºC tot 40ºC (40ºF tot 104ºF)
Max. toegestane temperatuur materiaal
43ºC (109ºF)
Max. geluidsproductie
81 dB(A)*
Gewicht
599 g (1,3 lb.)
* Meetplaats: een halve meter verwijderd van het te spuiten oppervlak en
een halve meter achter het spuitpistool bij een spuitdruk van 12 MPa en een
spuitmond van 0,021 cm.
Inleiding
Dit nevelspuitpistool wordt gebruikt om vloeibare coatingstoffen onder hoge
druk te vernevelen.
Het gebruik van de vergrendeling van de trekker
van het pistool
2
De trekker van het pistool altijd vergrendelen 1
wanneer u het pistool niet gebruikt.
1. Druk de trekkervergrendeling van links
naar rechts in, als u naar de achterzijde
van het pistool kijkt om de trekker te
vergrendelen.
2. Druk van rechts naar links op de
Trekker vergrendeld Trekker ontgrendeld
trekkervergrendeling, als u naar de
(spuiten met
(spuiten metpistool
achterzijde van het pistool kijkt, om de
pistoolniet mogelijk)
mogelijk)
trekker te ontgrendelen.
Richt het spuitpistool NOOIT op uzelf.
In gebruik nemen
Altijd eerst het spuitsysteem drukloos maken voordat u het pistool,
de spuitmond of de beschermkap van de spuitmond in elkaar zet,
vervangt of reinigt. Volg de ‘procedure voor het drukloos maken van
de installatie’ zoals vermeld in de handleiding bij de spuitinstallatie.
64
NL
RX-80
Altijd de beschermkap van de spuitmond gebruiken voor extra
bescherming tegen injectie. Wees erop bedacht dat de beschermkap
op zichzelf niet voldoende bescherming tegen injectie biedt. Nooit
de beschermkap van de spuitmond afsnijden. De trekker van het
pistool altijd vergrendelen wanneer u het pistool niet gebruikt.
Voordat u het toestel een onderhoudsbeurt geeft altijd eerst de
handleiding raadplegen en alle waarschuwingen opvolgen.
5
1. Ingebruikname van de spuitinstallatie. Voor
instructies betreffende de ingebruikname, zie de
2
handleiding van de spuitinstallatie.
1
2. Sluit een geaarde nevelspuitslang aan op de
inlaatzijde van het pistool. Maak gebruik van
4
twee sleutels (een voor het pistool en een voor de
3
slang) om alles goed vast te maken.
3. Start de spuitinstallatie met de spuitmond en de
beschermkap van de spuitmond van het pistool
verwijderd. Spoel het spuitsysteem door en
bereid dit voor op gebruik aan de hand van de instructies in de handleiding
van de spuitinstallatie. Controleer het spuitsysteem om ervoor te zorgen dat
alle koppelingen vastzitten en nergens lekkage optreedt.
4. Volg de ‘procedure voor het drukloos maken van de installatie’ zoals
vermeld in de handleiding bij de spuitinstallatie.
5. Met de punt van de spuittip (5) of een gelijksoortig voorwerp om de
afdichtring van de spuitmond (3) en de afdichtring (4) aan de achterkant van
de beschermkap van de spuitmond (2) aan te brengen. Indrukken om deze op
de plaats te duwen.
6. Plaats de spuitmond (1) in het slobgat van de beschermkap van de
spuitmond.
7. Schroef de beschermkap van de spuitmond op het pistool. Plaats de
beschermkap van de spuitmond in de gewenste spuitpositie en draai deze aan.
i
Om te kunnen spuiten, moet de pijl op de hendel van de spuitmond
naar voren wijzen.
Bediening
1. Om te kunnen spuiten, moet de pijl op de hendel van de spuitmond naar
voren wijzen.
2. Start de spuitinstallatie. Voor instructies betreffende de ingebruikname, zie
de handleiding van de spuitinstallatie.
3. Pas de vloeistofdruk van de spuitinstallatie aan totdat de sproeier een
keurige spuitnevel levert. Altijd op de laagst mogelijke druk werken om het
gewenste resultaat te bereiken.
RX-80
NL
65
i
De spuitmond bepaalt de grootte van het spuitpatroon en de
dekking. Indien u meer dekking nodig hebt, dient u een grotere
spuitmond te gebruiken en niet de vloeistofdruk te vergroten.
4. Het doorspuiten van een verstopte spuitmond:
a. Draai de spuitmond 180° zodat de pijl op de hendel van de spuitmond naar de
andere kant wijst.
b. Activeer het pistool eenmaal om ervoor te zorgen dat de druk de verstopping
eruit spuit.
De trekker nooit meer dan één keer achterelkaar induwen wanneer
de spuitmond de andere kant op wijst.
Let op
c. Ga hiermee door totdat de verstopping uit de spuitmond is gespoten.
Het vervangen van een spuitmond
Spuitmonden kunnen gemakkelijk worden verwijderd en vervangen zonder
dat het pistool uit elkaar gehaald moet worden.
Altijd eerst de ‘procedure voor het drukloos maken van de installatie’
volgen voordat u de spuitmond of de beschermkap van de
spuitmond vervangt of reinigt.
1. Volg de ‘procedure voor het drukloos maken van de installatie’ zoals
vermeld in de handleiding bij de spuitinstallatie.
2. Verwijder de spuitmond uit het slobgat van de beschermkap van de spuitmond.
3. Breng de nieuwe spuitmond in het slobgat van de beschermkap van de
spuitmond in. Om te kunnen spuiten, moet de pijl op de hendel van de
spuitmond naar voren wijzen.
Het verwijderen van de afdichtring en de afdichtring
van de spuitmond
1. Verwijder de punt (1) van de puntgeleiding (2).
2. Steek de handgreep van de punt door de
voorkant van de puntbeschermer.
3. Duw de puntpakking (3) en de
puntpakkinghouder (4) naar buiten door de
achterzijde van de tipbeschermer.
1
3
4
2
Spuitmond kiezen
Gebruik, om de grootte van de te gebruiken spuitmond vast te stellen, de
volgende formule. In dit voorbeeld zal een “517” spuitmond gebruikt worden.
Het eerste cijfer met twee vermenigvuldigd, geeft de grootte van het
spuitpatroon weer wanneer op een afstand van 30 cm (12 inch) van het
66
NL
RX-80
werkoppervlak gespoten wordt:
5 x 2 = een spuitpatroon ter grootte van 10 inch
De volgende twee cijfers geven de doorsnee van de uitstroomopening van de
spuitmond weer:
17 = een uitstroomopening van 0,017 inch
i
Versleten spuitmonden beïnvloeden het spuitpatroon nadelig en
hebben een verminderde productie, slechte afwerking en verspilling
van materiaal tot gevolg. Vervang versleten spuitmonden onmiddellijk.
Reinigen
Een schoon pistool verzekert een probleemloos gebruik. Spoel het pistool
na elk gebruik uit en bewaar het op een droge plaats. Laat het pistool of enig
onderdeel daarvan nooit in water of oplosmiddelen liggen.
Indien u ontvlambare oplosmiddelen gebruikt, volg dan de
volgende speciale schoonmaakinstructies:
• Het spuitpistool bij voorkeur altijd buiten uitspoelen terwijl u tenminste een
slanglengte van de compressor verwijderd bent.
• Indien u de uitgespoelde oplosmiddelen opvangt in een metalen 3,8 liter
container, dient u deze container in een lege 19 liter container te plaatsen
voordat u de oplosmiddelen uitspoelt.
• De ruimte moet vrij van ontvlambare dampen zijn.
• Volg alle overige reinigingsinstructies.
Let op
De spuitinstallatie, slang, het pistool en filter moeten elke dag na
gebruik grondig schoongemaakt worden. Indien u dit niet doet,
kunnen bepaalde stoffen zich ophopen en de prestatie van het
toestel ernstig belemmeren.
Altijd met de laagst mogelijke druk spuiten, als mondstuk en
mondstukbescherming verwijderd zijn. Voor het reinigen van
Airless-pistool, slang en spuitapparaat alleen water resp. een
geschikt oplosmiddel gebruiken. Indien er ontvlambare dampen
aanwezig zijn, kan opgebouwde statische elektriciteit resulteren in
brand of een explosie. Houd het pistool tijdens het uitspuiten stevig
tegen een metalen container aangedrukt.
RX-80
NL
67
Onderhoud
Voordat u verder gaat, volg alle veiligheids-instructies op zoals vermeld in de
sectie ‘Veiligheidsinstructies’ van deze handleiding.
i
Voor identificatie van de onderdelen, zie de sectie ‘Lijst van
Onderdelen’ in deze handleiding.
Vervanging van respectievelijk onderhoud aan de
afdichting
Indien uw spuitpistool lekkage vertoont of bij de spuitmond spettert wanneer
u de trekker induwt, is de naald versleten, beschadigd of vervuild en moet deze
worden vervangen of gereinigd.
Altijd eerst de ‘procedure voor het drukloos maken van de installatie’
volgen voordat u het spuitpistool een onderhoudsbeurt geeft.
2
1. Maak de vloeistofslang los van het
4
pistool.
2. Verwijder de spuitmond en de
beschermkap van de spuitmond.
3
3. Verwijder de diffuser (1) van de
5
voorkant van het pistool terwijl u de
1
trekker ingedrukt houdt.
4. Maak met behulp van een verstelbare
moersleutel de achterste behuizing (2)
los en verwijder die.
5. Gebruik een 3/8”-ratel, verwijder de borgmoer (3) vanuit de binnenzijde van
de achterkant van de pistoolkop. Verwijder de haakplaat (4).
6. Verwijder de afdichting (5)aan de voorkant van de pistoolkop door te
drukken of voorzichtig te kloppen op de achterkant van de afdichting.
7. Dompel de verwijderde onderdelen in het juiste oplosmiddel en veeg ze
schoon.
8. Controleer de onderdelen op slijtage en beschadiging en gebruik, indien
nodig, nieuwe onderdelen wanneer u het pistool weer in elkaar zet.
i
Smeer alle pakkingen en bewegende onderdelen in met smeervet
op basis van lithium voordat u het pistool weer in elkaar zet.
9. Installeer de afdichting aan de voorkant van de pistoolkop.
10.Plaats de haakplaat (4) terug in de achterkant van de pistoolkop. Controleer
of de vlakken net boven de schroefdraad van de pakkingcombinatie
horizontaal zijn, zodat hij door de opening in de haakplaat glijdt.
68
NL
RX-80
11.Gebruik een 3/8”-sleutel en draai de borgmoer op het uiteinde van de
pakkingcombinatie vast. Aandraaien tot 5 Nm (3,7 ft - lbs.).
12.Installeer de diffuser aan de voorkant van de pistoolkop terwijl u de trekker
ingedrukt houdt en maak de diffuser vervolgens met behulp van een sleutel
goed vast.
13.Plaats de behuizing van de achterkant terug.
Vervanging/verwijdering van het filter
i
Het pistoolfilter moet na elk gebruik worden gereinigd.
1. Maak de bovenkant van de trekkergeleiding los uit de pistoolkop.
2. Maak de hendel van de pistoolkop los en erwijder hem door gebruik te
maken van de onderkant van de trekkergeleiding als moersleutel.
3. Haal het oude filter uit de pistoolkop. Reinigen of vervangen.
4. Schuif het nieuwe filter met de taps toelopende kant naar voren in de
pistoolkop.
5. Schroef de hendelconstructie op de pistoolkop totdat deze goed vast zit.
Aandraaien met de trekkersleutel.
6. Klik de trekkergeleiding terug op de pistoolkop.
Overzicht van filters
Onder.nummer
Toepassing
Filtertype
Kleur
van de
filter
0089960
Synthetisch hars, email,blanke lak, beits,
azuren
Extra fijn
Rood
0089959
Grondlaag email,voorstrijk email, plamuur,
markeringsverf, structuuremail
Fijn
Geel
0089958
Emulsies, latex verven,acryl verven
Medium
Wit
0089957
Plamuur verven,grote ruimteopper-vlakten
Grof
Groen
RX-80
NL
69
Garantie
Titan Tool, Inc., (“Titan”) garandeert dat, op het moment van de levering aan de
oorspronkelijke aankoper die de apparatuur zal gebruiken (“Eindgebruiker”),
de apparatuur vrij is van defecten in het materiaal en de uitvoering. Met
uitzondering van eventuele speciale, beperkte of uitgebreide garanties die
door Titan zijn gepubliceerd, is de verplichting van Titan onder deze garantie
beperkt tot het kosteloos vervangen of repareren van de onderdelen die, naar
het redelijk oordeel van Titan, defect zijn binnen de twaalf (12) maanden na de
verkoop aan de eindgebruiker. Deze garantie is alleen van toepassing wanneer
de eenheid is geïnstalleerd en wordt gebruikt in overeenstemming met de
aanbevelingen en instructies van Titan.
De garantie is niet van toepassing wanneer schade of slijtage optreedt als
gevolg van schuren, roest of oneigenlijk gebruik, nalatigheid, een ongeval, een
foute installatie, vervanging met onderdelen die niet van Titan zijn of geknoei
met de eenheid die de normale werking belemmeren.
Defecte onderdelen moeten worden geretourneerd aan een bevoegd
verkoop-/servicepunt van Titan. Alle transportkosten, inclusief retour naar
de fabriek indien nodig, zijn ten laste van en worden vooraf betaald door de
Eindgebruiker. Gerepareerde of vervangen apparatuur wordt geretourneerd
aan de Eindgebruiker, waarbij het transport vooraf is betaald.
ER IS GEEN ANDERE UITDRUKKELIJKE GARANTIE. TITAN WIJST HIERBIJ ALLE
IMPLICIETE GARANTIES AF, INCLUSIEF, MAAR NIET BEPERKT TOT, EEN GARANTIE
VOOR VERKOOPBAARHEID EN GESCHIKTHEID VOOR EEN BEPAALD DOELEINDE,
VOOR ZOVER DE WET DIT TOELAAT. DE DUUR VAN EVENTUELE IMPLICIETE
GARANTIES DIE NIET KUNNEN WORDEN AFGEWEZEN IS BEPERKT TOT DE DUUR
DIE IN DE UITDRUKKELIJKE GARANTIE IS VERMELD. DE AANSPRAKELIJKHEID
VAN TITAN ZAL IN GEEN GEVAL GROTER ZIJN DAN HET BEDRAG VAN DE
AANKOOPPRIJS. AANSPRAKELIJKHEID VOOR GEVOLGSCHADE, INCIDENTELE
OF SPECIALE SCHADE IS UITGESLOTEN ONDER ALLE GARANTIES, VOOR ZOVER
DE WET DIT TOELAAT.
TITAN GEEFT GEEN GARANTIES EN WIJST ALLE IMPLICIETE GARANTIES AF VOOR
DE VERKOOPBAARHEID EN GESCHIKTHEID VOOR EEN BEPAALD DOELEINDE
VAN ACCESSOIRES, APPARATUUR, MATERIALEN OF ONDERDELEN DIE DOOR
TITAN WORDEN VERKOCHT, MAAR NIET GEPRODUCEERD. DEZE ARTIKELEN
DIE DOOR TITAN WORDEN VERKOCHT, MAAR NIET GEPRODUCEERD (ZOALS
GASMOTOREN, SCHAKELAARS, SLANGEN, ENZ.) ZIJN ONDERWORPEN AAN DE
GARANTIE VAN HUN PRODUCENT. TITAN ZAL DE AANKOPER OP REDELIJKE
WIJZE BIJSTAAN BIJ HET INSTELLEN VAN ENE VORDERING BIJ EEN INBREUK OP
DEZE GARANTIES.
Registreer uw product online op www.titantool.com
70
NL
RX-80
Sikkerhedsforanstaltninger
Vær sikkerhedsbevidst! Følg alle relevante lokale og nationale
lovforskrifter vedrørende ventilation, brandprævention og drift.
FARE: Injektionsskade
En højtryksstråle frembragt af dette apparat kan gennemtrænge
huden og det underliggende væv, hvilket kan medføre alvorlig
personskade og risiko for amputation. Søg øjeblikkeligt læge.
BEHANDL IKKE EN INJEKTIONSSKADE SOM ET ALMINDELIGT SÅR! Injektion
kan føre til amputation. Søg øjeblikkeligt læge. Informér lægen om hvad
det er for en type maling eller rensemiddel, der forårsagede skaden.
Sprøjtepistolens maximale arbejdstrykniveau er 25 MPa / 3600 psi
væsketryk.
• Sigt ALDRIG pistolen mod nogen del af kroppen.
• Tillad ALDRIG nogen del af kroppen at berøre væskestrømmen. LAD IKKE
kroppen komme i berøring med en utæthed i væskeslangen.
• Sæt ALDRIG hånden foran pistolen. Handsker yder ikke beskyttelse mod
injektionsskade.
• Sigt ALDRIG sprøjtepistolen mod nogen anden.
• Lås ALTID pistolaftrækkeren, sluk for pumpen, og aftag al tryk før serviceeftersyn,
rensning af spids eller værn, udskiftning af spids, eller før anlægget forlades
uden opsyn. Trykket aftages ikke ved at motoren slukkes. For at aftage trykket
skal PRIME/SPRAY [SNAPSE/SPRØJTE] ventilhåndtaget vendes mod PRIME. Der
henvises til ”Trykaflastningsprocedure” beskrevet i pumpemanualen.
• Hold ALTID spidsens værn på plads, imens der sprøjtes. Spidsens værn yder
nogen beskyttelse, men det er hovedsageligt en advarselsanordning.
• Fjern ALTID sprøjtespidsen, før systemet skylles eller renses.
• Farveslangen kan udvikle utætheder på grund af slitage, snoninger og
mishandling. En utæthed kan sprøjte materiale ind i huden. Kontrollér
slangen før hver anvendelse.
• Anvend ALDRIG en sprøjtepistol, uden at der er en fungerende aftrækkerlås
og aftrækkerbøjle på plads.
• Alt tilbehør skal være klassificeret ved eller over den luftløse sprøjtes maksimale
arbejdstrykniveau. Dette inkluderer sprøjtespidser, forlængere, og slange.
FARE: Eksplosionsfare forårsaget af uforenelige
materialer vil forårsage alvorlig personskade eller ejendomsskade.
• Anvend ikke materialer, der indeholder blegemidler eller klorin.
• Anvend ikke halogenerede kulbrinte-opløsningsmidler, såsom blegemidler,
meldugfungicider, metylenklorid og 1,1,1 - trikloroetan. De er ikke
RX-80
DK
71
forenelige med aluminium.
• Kontakt Deres leverandør af maling om forenelighed af materialer med
aluminium.
FARE: Generel
Kan forårsage alvorlig personskade eller ejendomsskade.
• Læs alle instruktioner og sikkerhedsforanstaltninger, før udstyret tages i brug.
• Sprøjt aldrig nær antændelseskilder; eksempler herpå er åben ild, cigaretter
—cigarer og piber er også antændelseskilder—, gnister, varme tråde, varme
overflader, osv.
• Bær åndedrætsudstyr, når der sprøjtes. Beskyttelsesmaske skal stilles til
rådighed for operatøren.
Til forebyggelse af arbejdsrelaterede sygdomme, skal producentens
foreskrifter for de anvendte materialer, opløsningsmidler samt rensemidler
imødekommes, når enheden klargøres, drives og renses. Beskyttelsestøj,
handsker, øjenværn, og, i visse tilfælde, beskyttende hudcreme er
nødvendige for at beskytte huden.
• Følg malings- og opløsningsmiddel-producentens advarsler og instruktioner.
• Ekstraktionsanlæg skal installeres af brugeren i overensstemmelse med
lokale forordninger.
• De genstande, der sprøjtes, skal være jordforbundne.
• Kontrollér alle slanger for snit, utætheder, slitage eller udbuling af
beklædningen, før hver anvendelse. Kontrollér om koblinger er beskadiget
eller har flyttet sig. Udskift øjeblikkeligt slangen, hvis nogen af disse forhold
er tilstede. Reparér aldrig en farveslange. Udskift den med en anden
jordforbunden højtryksslange.
• Tryk på aftrækkeren bevirker, at den hånd, som holder sprøjtepistolen, får et
tilbageslag.
Kraften af sprøjtepistolens tilbageslag er især stort, når spidsen er blevet
fjernet, og den luftløse højtrykspumpe er sat på højtryk. Når der renses uden
spids, skal trykkontrolventilen sættes til laveste tryk.
• Anvend kun dele, der er godkendt af producenten. Bruger påtager
sig enhver risiko og ethvert ansvar, når der anvendes dele, som ikke
imødekommer sprøjtepistolproducentens minimumsspecifikationer og
sikkerhedsanordninger.
EKSPLOSIONSBESKYTTELSE-MÆRKNING
X markering: Sprøjtepistolen korresponderer med Ex II 2G IIC c T6 X og
er i overensstemmelse med Directive 2014/34/EU, egnet til anvendelse
på eksplosionsfarlige steder—såsom af typen Zone 1. Under visse
omstændigheder kan selve enheden bevirke, at Zone 1 tilstanden er i funktion.
72
DK
RX-80
Enhver statisk-elektrisk udladning fra sprøjtepistolen skal omdirigeres til
den jordforbundne højtrykspumpe via den ledende højtryksslange, som
betinget.
Den maksimale overfladetemperatur svarer til den tilladte
materialetemperatur. Denne og den tilladte omgivende temperatur findes
i kapitlet „Tekniske specifikationer“.
Undgå dannelse af gnister fra maskinen ved at undgå kollisionsbelastning
og ved at undgå enhver form for arbejde på enheden med værktøj på det
eksplosionsfarlige sted.
Resterende risici
Resterende risici er risici, som ikke kan udelukkes, selv når udstyret bruges til det
tilsigtede formål.
I disse tilfælde advarer advarsels- og/eller forbudsskilte, som er anbragt i
vedkommende områder, om de aktuelle resterende risici.
Risiko
Kilde / Årsag
Virkning
Forebyggende
foranstaltninger
Kan
forekomme
under:
Indsprøjtningstilskadekomst
En stråle
forstøvet væske
under højtryk
Alvorlig
tilskadekomst
eller amputation
ALDRIG sigt på
nogen kropsdel
med pistolen
Opstilling,
drift
Eksplosion eller
brand
Statisk
elektricitet eller
gnister
Alvorlig
tilskadekomst
Brug i et godt
udluftet område
Sprøjtepistolen
skal være jordet
Drift
Sundhedsfarlige dunster
Sundhedsfarlige dunster
fra sprøjtematerialet
Alvorlig
tilskadekomst
Brug i et godt
udluftet område
Brug
åndeværnsmaske
Drift
Tekniske specifikationer
Maksimalt arbejdstryk
Materiale indløbsgevindstørrelse
25 MPa (3600 PSI)
M16 x 1.5 (NPSM 1/4”)
Spreder gevindstørrelse
Materiale af dele der vædes
Driftstemperaturudsving
Maksimal materialetemperatur
Maksimalt lyd-output
Vægt
7/8 - 14 UN-2A
Stål af høj kvalitet, aluminium, PTFE, hærdet metal
5ºC to 40ºC(40ºF to 104ºF)
43ºC (109ºF)
81 dB(A)*
599 g (1,3 lb.)
* Målested: 0,5 m væk fra maleoverfladen, 0,5 m bag sprøjte-pistolen,
sprøjtetryk 12 MPa, spidsstørrelse 0,021
RX-80
DK
73
Introduktion
Denne luftløse sprøjtepistol er beregnet på anvendelse til højtryksforstøvning
af flydende malematerialer.
Brug af pistolens aftrækkerlås
Aktivér altid pistolens aftrækkerlås, når
pistolen ikke er i brug.
1. Aftrækkeren sikres ved at skubbe
aftrækkerlåsen fra venstre til højre,
set fra bagsiden af pistolen.
2. Aftrækkeren afsikres ved at skubbe
aftrækkerlåsen fra højre til venstre,
set fra bagsiden af pistolen.
1
Aftrækker er
låst(pistolen
sprøjter ikke)
2
Aftrækker er
låst op(pistolen
sprøjter)
ALDRIG nogensinde sigt på dig selv med sprøjtepistolen.
Opstilling
Forsøg aldrig at samle, ændre eller rense pistol, spids eller
spidsens værn, uden først at aftage tryk fra sprøjtesystemet. Følg
“Trykaflastningsprocedure” i sprøjteejerens manual.
Anvend altid et sikkerhedsværn til spidsen med henblik på ekstra
beskyttelse mod injektion. Vær opmærksom på, at værnet ikke
alene kan forhindre injektion. Skær aldrig spidsens værn af! Aktivér
altid pistolens aftrækkerlås, når pistolen ikke er i brug. Før udstyret
efterses, konsultér ejerens manualer og følg alle advarsler.
5
1. Sæt sprøjten op. Der henvises til instruktionerne i
sprøjteejerens manual.
2
2. Fastgør en jordforbunden, luftløs sprøjteslange
1
til materialeindløbet på pistolen. Fastspænd
forsvarligt, idet der anvendes 2 skruenøgler (en på
4
pistolen og en på slangen).
3
3. Idet spidsen og spidsens værn er taget af pistolen,
startes sprøjten. Skyl og klargør sprøjtesystemet
i overensstemmelse med sprøjteejerens manual.
Inspicér sprøjtesystemet for at sikre, at alle fittings
sidder forsvarligt fast, og at der ikke er utætheder.
4. Udfør “Trykaflastningsprocedure”, beskrevet i sprøjteejerens manual.
5. Med spetsen på sprutspetsen (5), infoga munstycksförseglingen (3) och
förseglingen (4) på munstycksskyddet baksida (2) med hjälp av en penna
eller ett liknande föremål. Tryck in för slutlig justering.
74
DK
RX-80
6. Indsæt spidsen (1) i spalteåbningen på spidsens værn.
7. Skru spidsens værn på pistolen. Anbring spidsens værn i den ønskede
sprøjteposition, og fastspænd det derpå forsvarligt.
i
Pilen på spidsens greb skal pege i fremadgående retning til
sprøjtning.
Drift
1. Sørg for at pilen på spidsens greb peger i fremadgående retning til sprøjtning.
2. Start sprøjten. Der henvises til instruktionerne i sprøjteejerens manual.
3. Justér væsketrykket på sprøjten, indtil det påsprøjtede er helt forstøvet.
Sprøjt altid ved det laveste tryk, som er nødvendigt for at få de ønskede
resultater.
i
Sprøjtespidsen bestemmer størrelsen af sprøjtemønster og dækning.
Når mere dækning er nødvendig, anvendes en større spids istedet
for øget væsketryk.
4. Rensning af tilstoppet spids:
a. Rotér spidsen 180º, så pilen på spidsens greb peger i modsat retning af
sprøjteretningen.
b. Tryk én gang på pistolens aftrækker, så trykket kan blæse tilstopningen ud.
Træk aldrig på aftrækkeren mere end én gang ad gangen med
spidsen i bakstilling.
Pas på!
c. Fortsæt denne procedure, indtil spidsen ikke længere er tilstoppet.
Udskiftning af spids
Spidser kan let fjernes og erstattes uden at adskille pistolen.
Forsøg aldrig at udskifte eller rense spidsen eller spidsens værn,
uden først at udføre “Trykaflastningsprocedure”.
1. Udfør “Trykaflastningsprocedure” beskrevet i sprøjteejerens manual.
2. Fjern spidsen fra spalteåbningen på spidsens værn.
3. Indsæt den nye spids i spalteåbningen på spidsens værn. Pilen på spidsens
greb skal pege i fremadgående retning til sprøjtning.
RX-80
DK
75
Fjernelse af pakning og spidspakning
1. Fjern spidsen (1) fra spidsværnet (2).
2. Sæt spidshåndtaget igennem forsiden af
spidsværnet.
3. Skub spidstætningen (3) og
spidstætningsholderen (4) ud gennem
bagsiden af spidsværnet.
3
4
1
2
Identifikation af spidsstørrelser
For at identificere spidsstørrelser, skal følgende formel anvendes. Til dette
eksempel anvendes en “517” spidsstørrelse.
Det første ciffer ganget med to repræsenterer størrelsen på sprøjtemønstret,
når der sprøjtes 30,5 cm (12”) væk fra arbejdets overflade:
5 x 2 = 10” (25,4 cm.) sprøjtemønster
De næste to cifre repræsenterer diameteren af spidsens mundingsstørrelse:
17 = 0,017” (0,04318 cm.) mundingsstørrelse
i
Slidte sprøjtespidser vil have en negativ indvirkning på
sprøjtemønstret og resultere i reduceret produktion, dårlig finish og
spildt materiale. Udskift slidte spidser øjeblikkeligt.
Rengøring
Det er vigtigt at holde pistolen ren, så problemfri drift kan sikres. Skyl pistolen
efter hvert brug og opbevar den på et tørt sted. Efterlad ikke pistolen eller
nogen af dens dele i vand eller opløsningsmidler.
Specielle rengøringsinstruktioner til anvendelse med brændbare
opløsningsmidler:
• Det anbefales altid at skylle sprøjtepistolen i det fri og mindst én
slangelængde fra sprøjtepumpen.
• Hvis udskyllede opløsningsmidler samles i en 3,8 liters (1-gallon)
metalbeholder, anbringes beholderen i en tom 20 liters (5-gallon) beholder,
hvorefter opløsningsmidlerne udskylles.
• Der må ikke være brændbare dampe tilstede i området.
• Følg alle rengøringsinstruktioner.
Pas på!
76
Sprøjte, slange, pistol og filter skal renses grundigt efter dagligt
brug. Hvis det undlades, ophober materialerne sig, hvilket vil have
en alvorlig indvirkning på enhedens ydeevne.
DK
RX-80
Sprøjt altid med det lavest mulige tryk, når dyse og dysebeskyttelse
er fjernet. Benyt kun vand eller et egnet opløsningsmiddel til
rengøring af Airless-pistol, slange og sprøjteapparat. Dannelse
af statisk elektricitet kan resultere i brand eller eksplosion, hvis
der er brændbare dampe tilstede. Hold pistolen fast mod en
metalbeholder, mens der skylles.
Onderhoud
Voordat u verder gaat, volg alle veiligheidsinstructies op zoals vermeld in de
sectie ‘Veiligheidsinstructies’ van deze handleiding.
i
Der henvises til afsnittet: Reservedele i denne manual angående
identifikation af dele.
Udskiftning/eftersyn af pakningssamlingen
Hvis Deres sprøjtepistol har utætheder eller spytter ved spidsen, når De giver
slip på aftrækkeren, er nålen slidt, beskadiget eller tilsmudset og skal udskiftes
eller renses.
Forsøg aldrig at udføre vedligeholdelse på sprøjtepistolen, uden
først at gennemføre “Trykaflastningsprocedure”.
2
1. Væskeslangen kobles fra pistolen.
4
2. Fjern spidsen og spidsens værn.
3. Fjern sprederen fra pistolens forreste
del, idet aftrækkeren er presset ned (1).
3
4. Brug en svensknøgle til at løsne og
5
fjerne det bageste af huset (2).
1
5. Brug en 3/8” skraldenøgle til at fjerne
sikerhedsmøtrikken (3) fra indersiden
af pistolhovedets bageste del. Fjern
returpladen (4).
6. Fjern pakningssamlingen (5) fra forsiden af pistolhovedet ved at skubbe eller
forsigtigt banke på bagsiden af pakningssamlingen.
7. Læg de fjernede dele i blød i et hensigtsmæssigt opløsningsmiddel og tør
dem rene.
RX-80
DK
77
8. Inspicér delene for slid eller beskadigelse og brug nye dele under
gensamlingen af pistolen, når det er nødvendigt.
i
Smør alle tætninger og bevægelige dele før gensamling med en
lithium-baseret fedt.
9. Installér pakningssamlingen i pistolhovedets forreste del.
10.Udskift returpladen (4) inden i pistolhovedets bageste del. Sørg for, at
fladerne nøjagtig over gevindet på tætningssamlingen sidder vandret,
således at den glider gennem hullet i returpladen.
11.Brug en 3/8” rørmuffe til at stramme sikkerhedsmøtrikken på enden af
tætningssamlingen. Stram til et moment på 5 Nm (3,7 ft. - lbs.).
12.Installér sprederen i den forreste del af pistolhovedet og fastspænd den
forsvarligt med en skruenøgle, idet aftrækkeren er trykket ned.
13.Sæt den bageste del af huset på plads.
Udskiftning/Fjernelse af filtret
i
Pistolfiltret skal renses efter hver brug.
1. Hæft øverste del af aftrækkerværnet af pistolhovedet.
2. Brug aftrækkerværnets bund som skruenøgle, løsn og fjern
håndtagssamlingen fra pistolhovedet.
3. Træk det gamle filter ud af pistolhovedet. Rens det eller udskift det.
4. Skub det nye filter ind med den tilspidsede ende først i pistolhovedet.
5. Skru grebsamlingen ind i pistolhovedet, indtil den sidder forsvarligt fast.
Strammes med aftrækkernøglen.
6. Smæk aftrækkerværnet på plads på pistolhovedet igen.
Filterdiagram
Delnummer
Applikation
Filter-type
Filterstoffarve
0089960
Syntetisk harpiks,emaljer,
renefernisprodukter, bejdser, lasurmaling
Ekstrafin
Rød
0089959
Underlagsemaljer,grundingsemaljer,
fyldstoffer,mærkemalinger,strukturemaljer
Fin
Gul
0089958
Emulsioner,latexmalinger,acrylmalinger
Medium
Hvid
0089957
Malinger med fyldekalk,store overflader
Stork-ornet
Grøn
78
DK
RX-80
Garanti
Titan Tool, Inc., (“Titan”) garanterer, at udstyret - på leveringstidspunktet til
brug af den oprindelige køber (“slutbruger”) - som denne garanti dækker, er
frit for defekter mht. materiale og forarbejdning. Med undtagelse af særlig,
begrænset eller udvidet garanti offentliggjort af Titan, er Titans forpligtelse
under denne garanti begrænset til udskiftning eller reparation uden
omkostninger for de reservedele, som i Titans rimelige omdømme viser sig at
være defekte indenfor tolv (12) måneder efter salget til slutbrugeren. Denne
garanti gælder kun, når enheden er installeret og betjent i overensstemmelse
med anbefalinger og anvisninger fra Titan.
Denne garanti gælder ikke i tilfælde af beskadigelse eller slid forårsaget af
slibning, tæring eller misbrug, forsømmelighed, hændeligt uheld, forkert
installation, udskiftning med reservedele som ikke stammer fra Titan, eller
pilfingre som piller ved enheden så normal betjening svækkes.
Dele, som er defekte, skal sendes tilbage til en autoriseret Titan forhandler/
serviceværksted. Alle forsendelsesomkostninger, inklusive tilbagesendelse
til fabrikken om nødvendigt, er slutbrugerens ansvar og skal forudbetales.
Repareret eller udskiftet udstyr bliver tilbagesendt til slutbrugeren med
forudbetalt forsendelse.
DER ER INGEN ANDEN UDTRYKKELIG GARANTI. TITAN FRALÆGGER SIG
HEDMED ALLE OG ENHVER UNDERFORSTÅEDE GARANTIER INKLUSIVE,
MEN IKKE BEGRÆNSET TIL GARANTIER VEDRØENDE SALGBARHED OG
EGNETHED FOR ET SÆRLIGT FORMÅL, I DEN UDSTRÆKNING LOVEN TILLADER.
VARIGHEDEN AF ALLE UNDERFORSTÅEDE GARANTIER, SOM IKKE KAN
FRALÆGGES, ER BEGRÆNSET TIL DEN TIDSPERIODE, DER SPECIFICERES
I DEN UDTRYKKELIGE GARANTI. UNDER INGEN OMSTÆNDIGHEDER
SKAL TITANS ERSTATNINGSFORPLIGTELSE OVERSTIGE KØBSPRISEN.
ERSTATNINGSFORPLIGTELSE FOR FØLGESKADE, TILFÆLDIGE ELLER
SÆRLIGE SKADER UNDER ALLE OG ENHVER GARANTI ER UDELUKKET I DEN
UDSTRÆKNING LOVEN TILLADER.
TITAN GIVER INGEN GARANTI OG FRALÆGGER SIG ALLE UNDERFORSTÅEDE
GARANTIER FOR SALGBARHED OG EGNETHED FOR ET SÆRLIGT FORMÅL
MED HENSYN TIL TILBEHØR, UDSTYR, MATERIALER ELLER KOMPONENTER,
SOM SÆLGES, MEN IKKE FREMSTILLES AF TITAN (F.EKS. BENZINMOTORER,
AFBRYDERE, SLANGER OSV.) DISSE UNDERLAGT GARANTIER, HVIS DE
FINDES, FRA DERES PRODUCENT. TITAN VIL YDE KØBEREN RIMELIG HJÆLP
MED AT STILLE ETHVERT ERSTATNINGSKRAV FOR MISLIGHOLDELSE AF DE
SIDSTNÆVNTE GARANTIER.
Indregistrer dit produkt online på www.titantool.com
RX-80
DK
79
Försiktighetsåtgärder
Var säkerhetsmedveten! Alla lokala och nationella bestämmelser om
ventilation, brandsäkerhet och drift måste följas.
FARA: Sprutskador
Strålar under högt tryck som produceras av denna utrustning kan
tränga igenom huden och undre vävnader vilket kan leda till allvarlig
skada och eventuell amputering. Kontakta läkare omedelbart.
SPRUTSKADOR SKALL INTE BEHANDLAS SOM VANLIGA
SKÄRSKADOR! Sprutskador kan leda till amputering. Kontakta
läkare omedelbart. Informera läkaren om vilken typ av färg eller
rengöringsmedel som orsakade skadan.
Maximalt driftstryck för spraypistolen är 25 MPa / 3600 PSI vätsketryck.
• Rikta ALDRIG pistolen mot någon kroppsdel.
• Låt ALDRIG någon kroppsdel vidröra vätskestrålen. Låt ALDRIG kroppen
komma i kontakt med en läcka i vätskeslangen.
• Placera ALDRIG en hand framför pistolen. Handskar utgör inget skydd mot
sprutskador.
• Rikta ALDRIG spraypistolen mot någon annan.
• Lås ALLTID avtryckaren, stäng av pumpen och stäng av allt tryck innan underhåll,
rengöring, eller utbyte av delar av sprututrustningen, eller då sprututrustningen
lämnas utan tillsyn. Trycket stängs inte av då motorn stängs av. Ventilen PRIME/
SPRAY (LADDA/SPRAYA) måste vara inställd på PRIME (LADDA) för att lätta på
trycket. Se proceduren för hur trycket stängs av i pumpmanualen.
• Se till att munstycksskyddet ALLTID är på plats vid sprayning.
Munstycksskyddet skyddar något men är i första hand ett varningstillbehör.
• Se till att ALLTID avlägsna spraymunstycket innan rengöring eller spolning
av systemet.
• Det kan uppstå läckor i målarslangen från nötning, trassel och felaktig
hantering. En läcka kan leda till att material tränger in i huden. Kontrollera
slangen före varje användningstillfälle.
• Använd ALDRIG en spraypistol utan ett väl fungerande avtryckarlås eller
utan att avtryckarskyddet är på plats.
• Alla tillbehör måste motsvara eller överskrida maximalt driftstryck för
trycksprayanordningen. Detta inbegriper spraymunstycken, tillbehör och slang.
FARA: Explosionsrisk i anslutning till inkompatibla
material orsakar allvarlig skada eller egendomsskada.
• Använd inte material som innehåller blekmedel eller klor.
• Använd inte halogenerade kolvätelösningar som exempelvis blekmedel,
mildewcide, metylenklorid och 1,1,1 – trichloroethane. Dessa är inte
kompatible med aluminium.
80
RX-80
S
• Kontakta din färgåterförsäljare för information om material som är
kompatibla med aluminium.
FARA: Allmänt
Kan orsaka svår skada eller egendomsskada.
• Läs alla instruktioner och försiktighetsåtgärder innan utrustningen används.
• Spraya aldrig i närheten av brandfarliga källor; exempelvis öppen eld,
cigaretter – cigarrer och pipor är också brandfarliga källor - ,gnistor, heta
ledningar och varma ytor ,etc.
• Använd andningsutrustning då du sprayar. Användaren måste förses med
skyddsmask.
För att undvika arbetsrelaterad sjukdom, måste tillverkarens bestämmelser
för de material, lösningsmedel och rengöringsmedel som används följas
vid förberedelse, arbete med och rengöring av enheten. Skyddskläder,
handskar, skyddsglasögon, och, i vissa fall, skyddande hudkräm krävs för att
skydda huden.
• Följ tillverkarens varningar och instruktioner beträffande färg och lösningar.
• Avtappningsutrustning skall installeras av användaren i enlighet med lokala
bestämmelser.
• Sprayade föremål måste vara jordade.
• Undersök alla slangar för förekomst av hål, läckor, förslitningsskador eller
utbuktningar före varje användningstillfälle. Undersök alla kopplingar
för att se om de är skadade eller rörliga. Byt omedelbart ut slangen vid
förekomst av något av ovanstående. Reparera aldrig en målarslang. Byt ut
den mot en jordad högtrycksslang.
• Avtryckaren orsakar en rekylrörelse i handen som håller i spraypistolen.
Spraypistolens rekylrörelse är särskilt kraftfull då munstycket har avlägsnats
och trycket har ställts in på högtryckspumpen. Av denna anledning skall
tryckventilen ställas in på lägsta tryck vid rengöring utan munstycke.
• Använd endast tillverkarens godkända reservdelar. Användaren står för
alla risker och skyldigheter vid användning av delar som inte motsvarar de
minimikrav och den säkerhetsutrustning som tillhandahålls av tillverkaren.
EXPLOSIONSSKYDD MÄRKNING
X märkning: Spraypistolen motsvarar Ex II 2G IIC c T6 X och lämpar sig,
i enlighet med direktiv 2014/34/EU, för användning i explosionsfarliga
områden —som exempelvis Zon 1. Under vissa omständigheter kan själva
enheten leda till att villkoren för Zon 1 tillämpas.
All statisk elektricitet som produceras av spraypistolen skall ledas bort
i en jordad högtryckspump via den ledande högtrycksslangen enligt
villkoren.
RX-80
S
81
Max yttemperatur motsvarar tillåten materialtemperatur. Denna och den
tillåtna omgivningstemperaturen finner du i kapitel ”Tekniska data”.
I syfte att undvika att gnistor uppstår, bör man undvika all form av slag och
arbete med verktyg i det explosionsfarliga området.
Kvarstående risker
Kvarstående risker är risker som inte kan uteslutas, även om utrustningen
används för avsett ändamål. Områden där sådana risker finns markeras med
varnings- och/eller förbudsskyltar.
Risk
Källa / Orsak
Påverkan
Förebyggande
åtgärder
Kan uppstå
under:
Injektionsskada
Finfördelat
vätskeflöde under
högt tryck
Allvarlig
Rikta ALDRIG
personskada
pistol mot någon
eller amputation kroppsdel
Installation,
drift
Explosionsrisk
Statisk elektricitet
eller gnistor
Allvarlig
personskada
Sörj för god
ventilation
Jorda
sprutpistolen
Drift
Farliga
ångor
Farliga ångor från
sprutmaterial
Allvarlig
personskada
Sörj för god
ventilation
Använd mask
Drift
Tekniske specifikationer
Maximalt driftstryck
25 MPa (3600 PSI)
Gängstorlek för materialingång
M16 x 1.5 (NPSM 1/4”)
Gängstorlek för munstycke
7/8 - 14 UN-2A
Material för fuktiga delar
Högvärdigt stål, aluminium, PTFE, hårdmetall
Driftstemperatur
5ºC till 40ºC (40ºF till 104ºF)
Maximal materialtemperatur
43ºC (109ºF)
Maximal ljudnivå
81 dB(A)*
Vikt
599 g (1,3 lb.)
* Mätningsområde: 0.5 m från arbetsytan, 0.5 m bakom spraypistolen,
spraytryck 12 MPa, munstyckets storlek 0.021
82
S
RX-80
Inledning
Denna tryckspraypistol är avsedd för användning för högtrycksatomisering av
vätskebaserad färg.
Användning av pistolens avtryckar
Lås alltid pistolens avtryckarlås då
pistolen inte används.
1. Lås avtryckaren genom att
trycka in avtryckarlåset från
vänster till höger, sett från
pistolens baksida.
2. Lås upp avtryckaren genom
att trycka in avtryckarlåset från
höger till vänster, sett från
pistolens baksida.
1
Avtryckaren är låst
(pistolenssprayfunktion är av)
2
Avtryckaren
ärupplåst (pistolens
sprayfunktion är på)
Rikta ALDRIG sprutpistolen mot dig själv.
Förberedelse
Försök aldrig montera, byta ut, eller rengöra pistolen,
munstycke, eller munstycksskydd utan att först avlasta trycket
från spraysystemet. Följ ”Procedur för tryckavlastning” i
användarmanualen för trycksprayanordningen.
Använd alltid ett munstycksskydd för ökat skydd mot insprutning.
Själva skyddet förhindrar inte insprutning. Skär aldrig av
munstycksskyddet! Lås alltid pistolens avtryckarlås då pistolen inte
används. Läs användarmanualen och följ alla varningstexter innan
underhåll av utrustningen.
5
1. Förbered sprayanordningen. Se instruktionerna i
användarmanualen för sprayanordningen.
2
2. Fäst en jordad trycksprayslang till pistolens
1
materialingång. Dra åt ordentligt med hjälp av två
skruvnycklar (en på pistolen och en på slangen).
3. Starta sprayanordningen med munstycke
och munstycksskydd av. Spola och förebered
spraysystemet enligt användarmanualen för
sprayanordningen. Kontrollera spraysystemet för
att se till att alla anslutningar är säkra och att inga
läckor förekommer.
4. Utför”Procedur för tryckavlastning” i användarmanualen för trycksprayanordningen.
RX-80
S
3
4
83
5. Med spetsen på sprutspetsen (5), infoga munstycksförseglingen (3) och
förseglingen (4) på munstycksskyddet baksida (2) med hjälp av en penna
eller ett liknande föremål. Tryck in för slutlig justering.
6. Infoga munstycket (1) i springan på munstycksskyddet.
7. För munstycksskyddet över pistolen. Placera munstycksskyddet i önskat
sprayläge och dra åt ordentligt.
i
Pilen på munskyddshandtaget skall peka framåt vid sprayning.
Drift
1. Se till att pilen på munskyddshandtaget pekar framåt vid sprayning.
2. Starta sprayanordningen. Se instruktionerna i användarmanualen för
sprayanordningen.
3. Justera flödestrycket på sprayanordningen till dess att sprayen atomiseras
fullständigt. Spraya alltid vid lägsta möjliga tryck som krävs för önskat
resultat.
i
Storlek och täckning för spraystrålen justeras med spraymunstycket.
Vid behov av ökad täckning används ett större munstycke för att öka
flödestrycket.
4. För rengöring av tilltäppt munstycke:
a. Rotera munstycket 180º så att pilen på munstyckets handtag pekar i motsatt
riktning jämfört med spraystrålens riktning.
b. Utlös pistolen en gång så att trycket blåser ut tilltäppande material.
Utlös aldrig avtryckaren mer än en gång då munstycket är i motsatt
riktning.
Obs
c. Fortsätt denna procedur till dess att munstycket är rensat.
Utbyte av munstycke
Munstycken kan enkelt avlägsnas och bytas ut utan att montera isär pistolen.
Försök aldrig byta ut eller rengöra ett munstycke eller ett
munstycksskydd utan att först utföra ”Procedur för tryckavlastning”.
1. Utför ”Procedur för tryckavlastning” i användarmanualen för
trycksprayanordningen.
2. Avlägsna munstycket från springan på munstycksskyddet.
3. Infoga det nya munstycket i springan på munstycksskyddet. Pilen på
munskyddshandtaget skall peka framåt vid sprayning.
84
RX-80
S
Avlägsna försegling och munstycksförseglingl
1. Ta bort munstycket (1) från
munstycksskyddet (2).
1
2. För in munstyckshandtaget genom
öppningen i munstycksskyddets framsida.
3. Tryck ut packningen (3) och
packningshållaren (4) genom munstycksskyddets baksida.
3
4
2
Identifiering av munstycksstorlekar
Använd följande formel för identifiering av munstycksstorlekar. I följande
exempel används munstycksstorlek “517”.
Den första siffran multiplicerad med två motsvarar storleken på spraymönstret
vid sprayning på ett avstånd av 12” från arbetsytan.
5 x 2 = 10” spraymönster
Nästa två siffror motsvarar diametern för munstyckets öppning:
17 = .017” öppning
i
Nötta spraymunstycken påverkar spraymönstret negativt och kan
resultera i nedsatt produktion, ojämn yta, och materialslöseri. Byt ut
nötta munstycken omedelbart.
Rengöring
Det är viktigt att hålla pistolen ren för att garantera problemfri användning.
Spola pistolen efter varje användning och förvara den på en torr plats. Låt inte
pistolen eller någon av dess delar ligga kvar i vatten eller lösningsmedel.
Särskilda rengöringsinstruktioner för användning av brandfarliga
lösningar:
• Spola alltid spraypistolen utomhus på minst en slanglängd från
spraypumpen.
• Vid uppsamling av spolade lösningsmedel i en metallbehållare som rymmer
4,55 liter (1 gallon), placera den i en tom behållare på 22,75 liter (5 gallon)
och spola sedan lösningsmedlen.
• Området måste vara fritt från brandfarliga ångor.
• Följ alla instruktioner för rengöring.
Obs
RX-80
Sprayanordningen, slangen, pistolen och filter måste rengöras noga
vid daglig användning. I annat fall orsakas uppbyggnad av material,
vilket allvarligt påverkar enhetens funktion.
S
85
Spruta alltid med lägsta möjliga tryck, när munstycke och
munstyckesskydd har tagits av. Använd endast vatten eller ett
lämpligt lösningsmedel för att rengöra Airless-pistolen, slangen och
sprutan. Uppbyggnad av statisk elektricitet kan resultera i brand
eller explosion i närheten av brandfarliga ångor. Håll pistolen i ett
fast grepp mot en metallbehållare vid spolning.
Underhåll
Följ alla försiktighetsåtgärder enligt beskrivningen i avsnittet
Försiktighetsåtgärder i denna manual innan du fortsätter.
i
Se avsnittet Beståndsdelar i denna manual för identifiering av
delarna.
Utbyte/Underhåll av förseglingsanordningen
Om din pistol läcker eller droppar vid mynningen då du utlöser avtryckaren, är
nålen nött, skadat eller smutsigt och måste bytas ut eller rengöras.
Försök aldrig utföra underhåll på spraypistolen utan att först utföra
”Procedur för tryckavlastning.”
2
1. Koppla ut vätskeslangen från pistolen.
4
2. Avlägsna munstycket och
munstycksskyddet.
3. Avlägsna spridarmunstycket längst fram
3
på pistolen med avtryckaren nedtryckt
5
(1).
4. Ta bort det bakre höljet med hjälp av en 1
skiftnyckel (2).
5. Använd en 3/8”-hylsa och ta bort
låsmuttern (3) från insidan på
pistolhuvudets baksida. Ta bort returplattan (4).
6. Avlägsna förseglingsanordningen (5)från pistolens främre huvud genom att
trycka eller försiktigt knacka på förseglingsanordningens baksida.
7. Lägg lämpliga delar i för ändamålet avsedd lösningsvätska och torka dem
rena.
86
RX-80
S
8. Kontrollera alla delar för upptäckt av eventuell skada och ersätt dem vid
behov med nya delar vid montering av pistolen.
i
Smörj alla packningar och rörliga delar innan montering med ett
litiumbaserat smörjmedel.
9. Montera förseglingsanordningen längst fram på pistolhuvudet.
10.Sätt tillbaka returplattan (4) på insidan av pistolhuvudets baksida. Se
till att den plana ytan alldeles ovanför packningsenhetens gängstång är
horisontell, så att denna glider genom hålet i returplattan.
11.Använd en 3/8”-hylsa och dra åt låsmuttern på gängstångsänden. Dra åt
med ett vridmoment på 5 Nm (3,7 ft. - lbs.).
12.Montera spridarmunstycket på pistolhuvudets framsida med nedtryckt
avtryckare och dra åt ordentligt med en skiftnyckel.
13.Sätt tillbaka det bakre höljet.
Utbyte/Avlägsnande av filter
i
Rengör pistolfiltret efter varje användning.
1. Lossa avtryckarskyddets överdel från pistolhuvudet.
2. Använd avtryckarskyddets nedre del som skruvnyckel, lossa på och ta bort
handtaget från pistolhuvudet.
3. Drag ut det gamla filtret från pistolhuvudet. Rengör eller byt ut filtret.
4. Infoga det nya filtret i pistolhuvudet med den konformade änden först.
5. För handtagsanordningen i pistolhuvudet tills det sitter säkert. Dra åt med
hjälp av avtryckarskyddet.
6. Tryck fast avtryckarskyddet på pistolhuvudet.
Filterdiagram
Artikelnummer
Användning
Filtertyp
Filtrets
färg
0089960
Konstharts, lack, rengöringslack, f ärgämnen,
azurer
Extra tunn
Röd
0089959
Basfärgslack, grundfärg,påfyllnadsmaterial,
märkningsfärg, strukturfärg
Tunn
Gul
0089958
Emulsioner, latexfärg,akrylfärg
Medium
Vit
0089957
Påfyllndasfärg,omfattande ytor
Grov
Grön
RX-80
S
87
Garanti
Titan Tool, Inc., (“Titan”) garanterer, at udstyret - på leveringstidspunktet til
brug af den oprindelige køber (“slutbruger”) - som denne garanti dækker, er
frit for defekter mht. materiale og forarbejdning. Med undtagelse af særlig,
begrænset eller udvidet garanti offentliggjort af Titan, er Titans forpligtelse
under denne garanti begrænset til udskiftning eller reparation uden
omkostninger for de reservedele, som i Titans rimelige omdømme viser sig at
være defekte indenfor tolv (12) måneder efter salget til slutbrugeren. Denne
garanti gælder kun, når enheden er installeret og betjent i overensstemmelse
med anbefalinger og anvisninger fra Titan.
Denne garanti gælder ikke i tilfælde af beskadigelse eller slid forårsaget af
slibning, tæring eller misbrug, forsømmelighed, hændeligt uheld, forkert
installation, udskiftning med reservedele som ikke stammer fra Titan, eller
pilfingre som piller ved enheden så normal betjening svækkes.
Dele, som er defekte, skal sendes tilbage til en autoriseret Titan forhandler/
serviceværksted. Alle forsendelsesomkostninger, inklusive tilbagesendelse
til fabrikken om nødvendigt, er slutbrugerens ansvar og skal forudbetales.
Repareret eller udskiftet udstyr bliver tilbagesendt til slutbrugeren med
forudbetalt forsendelse.
DER ER INGEN ANDEN UDTRYKKELIG GARANTI. TITAN FRALÆGGER SIG
HEDMED ALLE OG ENHVER UNDERFORSTÅEDE GARANTIER INKLUSIVE,
MEN IKKE BEGRÆNSET TIL GARANTIER VEDRØENDE SALGBARHED OG
EGNETHED FOR ET SÆRLIGT FORMÅL, I DEN UDSTRÆKNING LOVEN TILLADER.
VARIGHEDEN AF ALLE UNDERFORSTÅEDE GARANTIER, SOM IKKE KAN
FRALÆGGES, ER BEGRÆNSET TIL DEN TIDSPERIODE, DER SPECIFICERES
I DEN UDTRYKKELIGE GARANTI. UNDER INGEN OMSTÆNDIGHEDER
SKAL TITANS ERSTATNINGSFORPLIGTELSE OVERSTIGE KØBSPRISEN.
ERSTATNINGSFORPLIGTELSE FOR FØLGESKADE, TILFÆLDIGE ELLER
SÆRLIGE SKADER UNDER ALLE OG ENHVER GARANTI ER UDELUKKET I DEN
UDSTRÆKNING LOVEN TILLADER.
TITAN GIVER INGEN GARANTI OG FRALÆGGER SIG ALLE UNDERFORSTÅEDE
GARANTIER FOR SALGBARHED OG EGNETHED FOR ET SÆRLIGT FORMÅL
MED HENSYN TIL TILBEHØR, UDSTYR, MATERIALER ELLER KOMPONENTER,
SOM SÆLGES, MEN IKKE FREMSTILLES AF TITAN (F.EKS. BENZINMOTORER,
AFBRYDERE, SLANGER OSV.) DISSE UNDERLAGT GARANTIER, HVIS DE
FINDES, FRA DERES PRODUCENT. TITAN VIL YDE KØBEREN RIMELIG HJÆLP
MED AT STILLE ETHVERT ERSTATNINGSKRAV FOR MISLIGHOLDELSE AF DE
SIDSTNÆVNTE GARANTIER.
Indregistrer dit produkt online på www.titantool.com
88
S
RX-80
RX-80
89
Parts list • Teileliste • Liste de pièces
1
11
2
12
3
13
4
14
5
6
15
7
18
21
8
19
16
20
9
10
17
22
#
RX-80
Description
Beschreibung
Description
Gun head
Spritzpistolenkopf
Tête du pistolet
0538306
Trigger screw,
long
Abzugschraube, lang
Vis de détente,
longue
3
0538305
Retractor pin (2)
Rückholstift (2)
Goupille de rétraction
(2)
4
0538222
Trigger and lock
assembly, 4-finger
gun (includes item
2 and 14)
Abzug und
Verriegelung, Pistole
für 4 Finger (beinhaltet
Posten 2 und 14)
Détente et ensemble
de verrou, pistolet à
quatre doigts (inclut
les articles 2 et 14)
5
0538210
Seal assembly
(includes item 12)
Dichtung, komplett
(mit Teil 12)
Joint (incluis elément
12)
1
-------
2
6
0538200
Diffuser, 7/8”
Diffuser, 7/8”
Diffuseur, 7/8”
7
662-xxx
Tip assembly*
(includes items
9-10)
Düse, komplett (mit Teil
9-10)
Buse (comprend les
pièces 9 et 10)
8
0289228
Tip guard, 7/8”
Düsenschutz, 7/8”
Protection de buse,
7/8”
90
RX-80
#
RX-80
Description
Beschreibung
Description
9
0297007
Tip seal
Düsendichtung
Joint de buse
10
651-020
Seal
Dichtung
Joint
11
0538308
Rear housing
Hinteres Gehäuse
Carter arrière
12
226-001
Lock nut
Sicherungsmutter
Écrou de blocage
13
0538312
Retractor plate
Rückholplatte
Plaque de rétraction
14
580-513
Trigger screw,
short
Abzugschraube, kurz
Vis de détente, courte
15
0538303
Collar assembly
Kragen
Col
16
0538302
Handle
Griff
Poignée
17
0538205
Swivel
Endstück
Émerillon
18
0089958
Filter, medium (2
pack)
Filter, mittlere
Filterfeinheit
Filtre moyen
19
0296343
Spring
Feder
Ressort
20
9970123
Handle seal
Griffdichtung
Joint de poignée
21
0538307
Trigger guard
Abzugbügel
Protection de la
détente
22
0538224
Trigger and lock
assembly, 2-finger
gun (includes item
2 and 14)
Abzug und
Verriegelung, Pistole
für 2 Finger (beinhaltet
Posten 2 und 14)
Détente et ensemble
de verrou, pistolet à
deux doigts (inclut les
articles 2 et 14)
Gun repair kit, 7/8”
diffuser (includes
items 5, 6, and 12)
Spritzpistolenreparatursatz, 7/8”
diffuser (mit Teil 5, 6
und 12)
Kit de réparation
du pistolet, 7/8”
diffuseur (incluis
eléments 5, 6, et 12)
0538215
RX-80
91
Lista de piezas • Elenco componenti • Lista de peças
1
11
2
12
3
13
4
14
5
6
15
7
18
21
8
19
16
20
9
10
17
22
#
RX-80
Descripción
Descrizione
Descrição
Cabezal de la
pistola
Testa della pistola
Cabeçote da pistola
0538306
Tornillo del gatillo,
largo
Vite del grilletto, lunga
Parafuso do gatilho,
longo
3
0538305
Pasador retráctil
(2)
Astina di comando (2)
Cavilha retráctil (2)
4
0538222
Conjunto de
gatillo y seguro,
para pistola de
cuatro dedos
(incluye artículos
2 y 14)
Assemblaggio grilletto
e sicura, pistola a 4 dita
(include gli elementi
2 e 14)
Conjunto do gatilho
e bloqueio, pistola de
quatro dedos (inclui
os itens 2 e 14)
5
0538210
Conjunto de
estanqueidad
(incluye artículo 12)
Blocco del premistoppa
(inclusi articoli 12)
Vedação, completa
(com a peça 12)
6
0538200
Difusor, 7/8”
Manicotto, 7/8”
Diffuser, 7/8”
1
-------
2
92
RX-80
#
Descripción
Descrizione
Descrição
7
RX-80
662-xxx
Conjunto de la
boquilla (incluye
artículos 9 y 10)
Blocco dell’ugello
(inclusi articoli 9 e10)
Agulheta, completa
(com a peça 9-10)
8
0289228
Protector de la
boquilla, 7/8”
Dispositivo di sicurezza
dell’ugello, 7/8”
Protecção da
agulheta, 7/8”
9
0297007
Junta de la
boquilla
Premistoppa dell’ugello
Vedação da agulheta
10
651-020
Junta de
estanqueidad
Premistoppa
Vedação
11
0538308
Alojamiento
trasero
Scatola posteriore
Estrutura posterior
12
226-001
Contratuerca
Controdado
Porca de fixação
13
0538312
Placa de
retracción
Piastra del riavvolgitore
Placa de retração
14
580-513
Tornillo del gatillo,
corto
Vite del grilletto, corta
Parafuso do gatilho,
curto
15
0538303
Cuello
Blocco del colletto
Orla
16
0538302
Empuñadura
Impugnatura
Manípulo
17
0538205
Pieza giratoria
Perno
Peça final
18
0089958
Filtro, medio
(juego de 2)
Filtro, medio
Filtro, unidade de
filtragem média
19
0296343
Muelle
Molla
Mola
20
9970123
Junta de
empuñadura
Premistoppa
dell’impugnatura
Vedação do manípulo
21
0538307
Protección del
gatillo
Paramano
Gatilho
22
0538224
Conjunto de
gatillo y seguro,
para pistola de
dos dedos (incluye
artículos 2 y 14)
Assemblaggio grilletto
e sicura, pistola a 2 dita
(include gli elementi
2 e 14)
Conjunto do gatilho
e bloqueio, pistola de
dois dedos (inclui os
itens 2 e 14)
Kit de reparación
de la pistola, 7/8”
difusor (incluye
artículos 5, 6 y 12)
Kit di riparazione della
pistola, 7/8” manicotto
(inclusi articoli 5, 6,
e 11)
Conjunto de
reparação para
a pistola de
pulverização, difusor
7/8” (com peças 5,
6 e 12)
0538215
RX-80
93
Lijst van onderdelent • Reservedelsliste •
Beståndsdelar
1
11
2
12
3
13
4
14
5
6
15
7
18
21
8
19
16
20
9
10
17
22
#
RX-80
1
-------
2
0538306
Beschrijving
Beskrivelse
Beskrivning
Pistoolkop
Pistolhoved
Pistolhuvud
Trekkerschroef,
lang
Aftrækkerskrue, lang
Avtryckarskruv, lång
3
0538305
Terugtrekpin (2)
Returstifter
Retraktornål
4
0538222
Combinatie
van trekker en
vergrendeling,
4-vingerpistool
(inclusief
onderdeel 2 en 14)
Aftrækker og
sikkerhedssamling,
4-fingerpistol
(omfatter nr. 2 og 14)
Avtryckar- och
låsenhet,
4-fingerspistol
(inkluderar pos. 2 och
14)
5
0538210
Afdichting
(inclusief item 12)
Pakningssamling
(inkluderer emnerne
12)
Förseglingsanordning
(inbegriper föremål 12)
6
0538200
Diffuser, 7/8”
Spreder, 7/8”
Spridarmunstycke, 7/8”
94
RX-80
#
RX-80
Beschrijving
Beskrivelse
Beskrivning
7
662-xxx
Spuitmondconstructie
(inclusief
onderdeel 9 en 10)
Spidssamling
(inkluderer emnerne
9 og 10)
Munstycksanordning*
(inbegriper föremål 9
och 10)
8
0289228
Beschermkap van
de spuitmond,
7/8”
Spidsens værn, 7/8”
Munstycksskydd , 7/8”
9
0297007
Afdichtring van de
spuitmond
Spidspakning
Munstycksförsegling
10
651-020
Afdichtring
Pakning
Försegling
11
0538308
Achterste
behuizing
Baghus
Bakre hölje
12
226-001
Vergrendelingsmoer
Låsemøtrik
Låsmutter
13
0538312
Haakplaat
Returplade
Returplatta
14
580-513
Trekkerschroef,
kort
Aftrækkerskrue, kort
Avtryckarskruv, kort
15
0538303
Kraagconstructie
Flipsamling
Krage
16
0538302
Hendel
Greb
Handtag
17
0538205
Wartel
Drejeled
Spolhuvud
18
0089958
Filter, medium
Filter, medium
Filter, medium
19
0296343
Veer
Fjeder
Fjäder
20
9970123
Afdichtring van de
hendel
Grebpakning
Handtagsförsegling
21
0538307
Beschermkap van
de trekker
Aftrækkerbøjle
Avtryckarskydd
22
0538224
Combinatie
van trekker en
vergrendeling,
2-vingerpistool
(inclusief
onderdeel 2 en 14)
Aftrækker og
sikkerhedssamling,
2-fingerpistol
(omfatter nr. 2 og 14)
Avtryckar- och
låsenhet,
2-fingerspistol
(inkluderar pos. 2 och
14)
Pistoolreparatieset,
7/8” diffuser
(inclusief items 5, 6
en 12)
Pistol-reparationsgrej,
7/8” spreder
(inkluderer emnerne
5, 6, og 12)
Reparationskit
för pistol, 7/8”
spridarmunstycke
(inbegriper föremål 5,6
och 12)
0538215
RX-80
95
california prop 65 warning
Go to www.P65Warnings.ca.gov
WARNING: This product can expose you to chemicals, including lead, which is known to
the State of California to cause cancer, birth defects, or other reproductive harm.
CALIFORNIA PROP 65 HINWEIS
Siehe www.P65warnings.ca.gov
HINWEIS – Dieses Produkt kann Sie Chemikalien, einschließlich Blei, aussetzen, welches im Staat
Kalifornien als Ursache für Krebs, Geburtsfehler und andere Fortpflanzungsschäden bekannt ist.
AVERTISSEMENT EN FONCTION DE LA PROPOSITION 65 DE LA CALIFORNIE
Consultez le site Web www.P65warnings.ca.gov
AVERTISSEMENT – Cet appareil peut vous exposer à des produits chimiques, y compris le plomb,
reconnus par l’État de la Californie pour causer le cancer, des anomalies congénitales ou d’autres
troubles de la reproduction.
ADVERTENCIA DE LA PROPOSICIÓN 65 DEL ESTADO DE CALIFORNIA
Visite www.P65warnings.ca.gov
ADVERTENCIA: Este producto puede exponerlo a productos químicos como el plomo, que el
Estado de California sabe que provocan cáncer, defectos congénitos u otros daños reproductivos.
AVVISO PERTINENTE IL PROVVEDIMENTO 65 DELLO STATO DELLA CALIFORNIA
Accedere alla pagina Web www.P65warnings.ca.gov.
AVVISO – Questo prodotto può esporre l’utilizzatore ad agenti chimici, incluso piombo, che lo
Stato della California riconosce quali possibili cause di tumori, malformazioni congenite e altri
danni all’apparato riproduttivo.
AVISO DA PROP 65 DA CALIFÓRNIA
Vá a www.P65warnings.ca.gov
AVISO – Este produto pode expô-lo a químicos, incluindo o chumbo, conhecidos no Estado
da Califórnia como substâncias que causam cancro, anomalias congénitas ou lesões ao nível da
capacidade reprodutiva.
CALIFORNIA PROP 65 WAARSCHUWING
Ga naar www.P65warnings.ca.gov
WAARSCHUWING - Dit product kan u blootstellen aan chemicaliën, waaronder lood, dat
er bij de staat Californië bekend om staat dat het kanker, geboorteafwijkingen of andere
voortplantingsschade veroorzaakt.
CALIFORNIEN PROP 65 ADVARSEL
Gå ind på www.P65warnings.ca.gov
ADVARSEL - Dette produkt kan eksponere dig for kemikalier, deriblandt bly, som delstaten
Californien ved forårsager kræft, fødselsdefekter eller anden forplantningsskade.
CALIFORNIA PROP 65 VARNING
Go to www.P65warnings.ca.gov
VARNING – Denna produkt kan utsätta dig för kemikalier, som t.ex. bly, vilket enligt Staten
Kalifornien kan leda till cancer, missbildningar vid födseln eller andra fortplantningsskador.
96
RX-80
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
