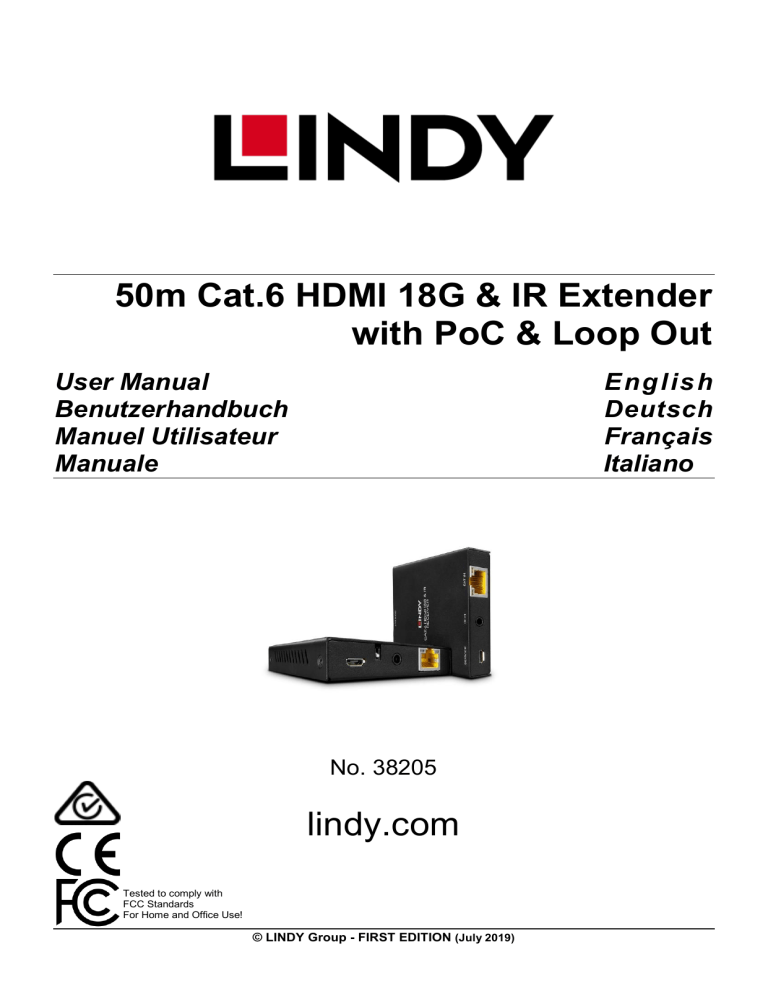

50m Cat.6 HDMI 18G & IR Extender
with PoC & Loop Out
User Manual
Benutzerhandbuch
Manuel Utilisateur
Manuale
Eng lis h
Deutsch
Français
Italiano
No. 38205
lindy.com
Tested to comply with
FCC Standards
For Home and Office Use!
© LINDY Group - FIRST EDITION (July 2019)
User Manual
English
Safety Instructions
! WARNING !
Please read the following safety information carefully and always keep this document with
the product.
Failure to follow these precautions can result in serious injuries or death from electric
shock, fire or damage to the product.
Touching the internal components or a damaged cable may cause electric shock, which may result in
death.
To reduce risk of fire, electric shocks or damage:
▪
▪
▪
▪
▪
▪
▪
▪
Do not open the product. There are no user serviceable parts inside.
Qualified servicing personnel must only carry out any repairs or maintenance.
Never use damaged cables.
Do not expose the product to water or places of moisture.
This product is intended for indoor use only.
Do not place the product near direct heat sources. Always place it in a well-ventilated place.
Do not place heavy items on the product or the cables.
Please ensure any adapters are firmly secured and locked in place before inserting into a wall socket
Introduction
Thank you for purchasing the Lindy 50m Cat.6 HDMI 18G & IR Extender with PoC & Loop Out. This
product has been designed to provide trouble free, reliable operation. It benefits from both a LINDY 2-year
warranty and free lifetime technical support. To ensure correct use, please read this manual carefully and
retain it for future reference.
The Lindy 50m Cat.6 HDMI 18G & IR extender with PoC & Loop out is an effective, reliable solution for
extending high quality 4K Ultra HD signals over distances up to 50m (164.04ft) with standard Cat.5e/6 or
higher network cable.
Support for the HDMI 2.0 specification allows for the transmission of highly detailed 4K Ultra HD
resolutions, while power over cable (PoC) functionality provides power to the whole system using only one
power supply with a secure, screw type DC jack connecting to the transmitter. The extender features an
HDMI loop-through output on the transmitter with simultaneous viewing allowing users the option to
connect a local display for monitoring, or to create an additional viewing zone & IR pass-through allowing
the user to control source devices from the remote location. The extender also features a simple EDID
pass-through dip switch, allowing the user to select either the local, or remote display’s EDID. This ensures
maximum compatibility as you can set select the most suitable EDID for use with both displays.
Package Contents
▪
▪
▪
▪
▪
▪
Transmitter
Receiver
IR Emitter cable, 1.5m
IR Receiver cable, 1.5m
12V/1A locking multi-country power supply (includes EU, US, UK & AUS adapters).
Lindy manual
User Manual
English
Features
▪
▪
▪
▪
▪
Supports resolutions up to 4K Ultra HD @ 60Hz 4:4:4 8-bit
Experience an expanded range of colours & contrasts with native support for High Dynamic Range.
Supports 1080p 3D video.
PoC (Power over Cat.6) support allows the use of only one power supply for both the transmitter and
receiver.
IR pass-through ensures that source devices can be controlled via an appropriate infrared remote
control at the remote display’s location.
Specification
▪
▪
▪
▪
▪
▪
▪
▪
▪
▪
▪
▪
HDMI 2.0
Maximum bandwidth: 18Gbps
Maximum resolution: [email protected] 4:4:4 8-bit
Supported HDR formats: HLG, HDR10, HDR10+ & Dolby Vision
Supported audio formats: Dolby Atmos, DTS-X, LPCM, Dolby Digital/Plus/EX, Dolby True HD, DTS,
DTS-EX, DTS-96/24, DTS High Res, DTS-HD Master, Audio, DSD
Supports up to 7.1 channel 24bit 192kHz audio
Supported IR frequencies: 20-60kHz
Maximum Input & Output HDMI cable lengths:
▪ 3m [email protected]
▪ 10m [email protected]
▪ 15m [email protected]
Operating temperature: 0°C - 40°C (32°F - 104°F)
Storage temperature: -20°C - 60°C (-4°F - 140°F)
Humidity: 20 – 90% RH (no condensation)
Housing Material: Metal
For the best performance over long distances, we recommend using high quality, solid core / structured
cables. Please see the table below for the maximum distances based on the resolution and cable type.
Cable Type
Distance
Resolution
Cat.5e UTP / STP Solid core
50m (164.04ft)
[email protected] 4:4:4 8-bit (Inc. 3D)
Cat.5e UTP / STP Solid core
30m (98.42ft)
[email protected] 4:4:4 8-bit
[email protected] 4:2:0 12-bit
Cat.6 UTP / STP / Solid core
50m (164.04ft)
[email protected] 4:4:4 8-bit
Cat.7 S / FTP Solid core
50m (164.04ft)
[email protected] 4:4:4 8-bit
User Manual
English
Overview
Transmitter
1. Service – Connect a Micro-B cable to this port to perform firmware updates to the transmitter.
2. EDID Switch – Locate the switch up to copy the EDID information from the display connected to the
HDMI out port on the transmitter or down to copy the EDID information from the display connected to
the receiver.
3. IR Out – Connect the supplied IR emitter cable and place the other end of the cable in line of sight of
the IR port on the device to be controlled.
4. POWER LED (green) – Illuminates when the transmitter is receiving power.
5. CAT OUT – Connect a Cat.5e/6 or higher cable of up to 50m to this port and the corresponding port
on the receiver.
6. DATA LED (orange) – Illuminates when the transmitter is receiving a signal from the HDMI source
device.
7. HDMI IN – Connect an HDMI source device, such as a PC, media player or Blu-ray player.
8. HDMI OUT – Connect to an HDMI display for local monitoring or to create an additional viewing
zone.
9. DC12V – Connect the supplied 12V multi-country power supply to the transmitter.
Receiver
1. SERVICE Input – Connect a Micro-B cable to this port to perform firmware updates to the receiver.
2. IR IN – Connect the supplied IR Receiver cable and place the other end of the cable in a location
where it is in line of sight of the IR remote control to be used.
3. POWER LED (green) – Illuminates when the receiver is being powered.
4. CAT IN – Connect a Cat.5e/6 or higher cable of up to 50m to this port and the corresponding port on
the transmitter.
5. DATA LED (orange) – Illuminates when a stable HDMI signal is being received from the transmitter.
6. HDMI OUT – Connect an HDMI cable to a HDMI display or projector.
User Manual
English
Overview
The following steps are for an installation using HDMI equipment, if you are using DVI equipment, please
substitute HDMI cables for DVI to HDMI cables where required.
▪
▪
▪
▪
▪
▪
▪
▪
▪
▪
Connect your HDMI source to the “HDMI IN” port on the transmitter using a High-Speed HDMI cable.
Connect one end of a Cat.5e/6 cable or higher to the “CAT OUT” port on the transmitter, and the
other end to the “CAT IN” port on the receiver.
To utilize the loop out feature, connect a local display or projector to the “HDMI OUT” port on the
transmitter using a High-Speed HDMI cable.
Connect your remote display to the “HDMI OUT” port on the receiver using an HDMI cable.
Connect the included IR emitter cable to the “IR OUT” port on the
transmitter, and the IR receiver cable to the “IR IN” port on the
receiver.
Ensure the emitters eye is in line with the IR receiver on the source
device.
Ensure that the IR receiver is in a clear line of sight of the remote
control.
Using the EDID switch, select which display you want to take the
EDID from for your alternate display. Select TX to pass-through the EDID from the local display (if
connected) or select RX if you would like to pass-through the EDID from your remote display.
Connect the locking DC power supply to the DC12V port on the transmitter. The transmitter and
receiver will immediately turn on, then switch on the display(s) and finally your source device.
The installation is now complete.
Please note: If you are using two displays with different EDID’s, please set the EDID switch accordingly
to enable pass-through from the display with the lowest capability, ensuring maximum compatibility.
User Manual
English
Troubleshooting
When Installation is complete, if there is no video being displayed, please consider the following steps to
resolve the issue.
▪
▪
▪
▪
▪
▪
▪
Check that the DC plug and jack used by the external power supply are firmly connected and that the
POWER LED’s on both the transmitter and receiver are both illuminated.
Check that the Cat.5e/6 or higher cable is seated correctly and that the DATA LED on the receiver is
illuminated.
Check that all HDMI connections between the source device, transmitter, receiver and displays are
seated correctly and secure.
Power off all of the devices, then power on in this order: first the transmitter & receiver, followed by
the display(s) and finally the source device.
For some HDMI devices it may be helpful to unplug and replug their HDMI connection to re-initiate
the HDMI handshake and recognition.
Check the length of the Cat.5e/6 or higher cables against the table shown in the installation section
of this manual. Reduce the lengths if necessary or use a higher quality cable.
Check the lengths of the input and output HDMI cables used against the maximum recommended
lengths in the “Specification”. Please consider reducing the length or using a higher quality cable.
Benutzerhandbuch
Deutsch
Sicherheitshinweise
! GEFAHR !
Bitte lesen Sie die folgenden Sicherheitshinweise sorgfältig durch und bewahren Sie
dieses Dokument immer zusammen mit dem Produkt auf.
Die Nichtbeachtung dieser Vorsichtsmaßnahmen kann zu schweren Verletzungen oder
zum Tod durch Stromschlag, Feuer oder Schäden am Produkt führen.
Das Berühren der internen Komponenten oder eines beschädigten Kabels kann einen
elektrischen Schlag verursachen, der zum Tod führen kann.
Um die Gefahr von Bränden, Stromschlägen oder Schäden zu verringern:
▪
▪
▪
▪
▪
▪
▪
▪
Öffnen Sie das Produkt nicht. Es befinden sich keine vom Benutzer zu wartenden Teile im Inneren.
Ausschließlich qualifiziertes Personal darf Reparaturen oder Wartungen durchführen.
Verwenden Sie niemals beschädigte Kabel.
Setzen Sie das Produkt nicht Wasser oder Feuchtigkeit aus.
Dieses Produkt ist nur für den Gebrauch in geschlossenen Räumen bestimmt.
Stellen Sie das Produkt nicht in der Nähe von direkten Wärmequellen auf. Stellen Sie es immer an
einem gut belüfteten Ort auf.
Stellen Sie keine schweren Gegenstände auf das Produkt oder die Kabel.
Bitte stellen Sie vor der Verwendung sicher, dass alle Adapter sicher und fest eingerastet sind
Einführung
Wir freuen uns, dass Ihre Wahl auf ein LINDY-Produkt gefallen ist und danken Ihnen für Ihr Vertrauen.
Sie können sich jederzeit auf unsere Produkte und einen guten Service verlassen. Dieser 50m Cat.6
HDMI 18G & IR Extender mit PoC & Loop Out unterliegt einer 2-Jahres LINDY Herstellergarantie und
lebenslangem kostenlosen, technischen Support. Bitte lesen Sie diese Anleitung sorgfältig und
bewahren Sie sie auf.
Der Lindy 50m Cat.6 HDMI 18G & IR Extender mit PoC & Loop out ist eine effiiziente und zuverlässige
Lösung, um 4K-Ultra-HD-Signale über Distanzen bis 50m (164.04ft) mit Standard Cat.5e/6 (oder höher)
Netzwerkkabeln zu übertragen.
Die HDMI 2.0 Spezifikation erlaubt die Übertragung detaillierter 4K-Ultra-HD-Auflösungen. Die Funktion
‘Power over cable’ (PoC) versorgt das ganze System mit Strom, wobei nur ein Netzteil mit einer sicheren
Schraubverbindung am Transmitter angeschlossen wird. Der Extender verfügt über einen HDMI LoopThrough-Ausgang am Transmitter mit simultaner Anzeige, so dass ein lokales Display zur Überwachung
angeschlossen oder eine zusätzliche Anzeige & IR-Pass-Through eingerichtet werden kann, die es dem
Anwender erlaubt, Quellgeräte von einem entfernten Standort aus zu steuern. Der Extender verfügt auch
über einen einfachen EDID Pass-Through-DIP-Schalter zur Auswahl der EDID des lokalen oder
entfernten Displays. Dadurch wird maximale Kompatibilität garantiert, da die am besten geeignete EDID
für beide Displays ausgewählt werden kann.
Lieferumfang
▪
▪
▪
▪
▪
▪
Transmitter
Receiver
IR-Emitterkabel, 1.5m
IR-Receiverkabel, 1.5m
12V/1A Multi-Country Netzteil mit Schraubverbindung mit Adaptern (EU, US, UK & AUS).
Lindy Handbuch
Benutzerhandbuch
Deutsch
Eigenschaften
▪
▪
▪
▪
▪
Unterstützt Auflösungen bis 4K Ultra HD @ 60Hz 4:4:4 8-Bit
Erweiterte Auswahl an Farben und Kontrasten mit nativer Unterstützung von High Dynamic Range
Unterstützt 1080p 3D Video
PoC (Power over Cat.6) erlaubt die Verwendung nur eines Netzteils für Transmitter und Receiver
IR-Pass-Through ermöglicht die Steuerung von Quellgeräten mit einer geeigneten InfrarotFernbedienung vom entfernten Standort des Displays
Spezifikationen
▪
▪
▪
▪
▪
▪
▪
▪
▪
▪
▪
HDMI 2.0
Maximale Bandbreite: 18Gbit/s
Maximale Auflösung: [email protected] 4:4:4 8-Bit
Unterstützte HDR-Formate: HLG, HDR10, HDR10+ & Dolby Vision
Unterstützte Audioformate: Dolby Atmos, DTS-X, LPCM, Dolby Digital/Plus/EX, Dolby True HD, DTS,
DTS-EX, DTS-96/24, DTS High Res, DTS-HD Master, Audio, DSD
Unterstützt Audio bis 7.1-Kanal 24Bit 192kHz
Unterstützte IR-Frequenzen: 20-60kHz
Maximale HDMI-Kabellängen am Ein- & Ausgang:
▪ 3m [email protected]
▪ 10m [email protected]
▪ 15m [email protected]
Betriebstemperatur: 0°C - 40°C (32°F - 104°F)
Lagertemperatur: -20°C - 60°C (-4°F - 140°F)
Feuchtigkeit: 20 – 90% RH (nicht kondensierend)
Gehäusematerial: Metall Wir empfehlen die Verwendung qualitativ hochwertiger Kabel mit starren Adern
für beste Performance über große Distanzen. In der Tabelle unten finden Sie die maximalen Distanzen
je nach Auflösung und Kabeltyp.
Cable Type
Distance
Resolution
Cat.5e UTP / STP Solid Core
50m (164.04ft)
[email protected] 4:4:4 8-Bit (inkl. 3D)
Cat.5e UTP / STP Solid Core
30m (98.42ft)
[email protected] 4:4:4 8-Bit
[email protected] 4:2:0 12-Bit
Cat.6 UTP / STP / Solid Core
50m (164.04ft)
[email protected] 4:4:4 8-Bit
Cat.7 S / FTP Solid Core
50m (164.04ft)
[email protected] 4:4:4 8-Bit
Benutzerhandbuch
Deutsch
Übersicht
Transmitter
1. SERVICE – Schließen Sie für Firmwareupdates des Transmitters ein Micro-B-Kabel an diesem Port
an.
2. EDID-Schalter – Drücken Sie den Schalter nach oben, um EDID-Informationen vom Display am
HDMI-Ausgangsport des Transmitters zu kopieren oder nach unten, um EDID-Informationen des
Displays zu kopieren, das mit dem Receiver verbunden ist.
3. IR Out – Schließen Sie das beiliegende IR-Emitterkabel an und platzieren Sie das andere Kabelende
mit Sichtverbindung zum IR Port des Geräts, das bedient werden soll.
4. POWER LED (green) – Diese LED leuchtet, sobald der Transmitter mit Strom versorgt wird.
5. CAT OUT – Schließen Sie hier und am entsprechenden Port des Receivers ein Cat.5e/6 (oder höher)
Kabel bis 50m Länge an.
6. DATA LED (orange) – Diese LED leuchtet, sobald der Transmitter ein Signal vom HDMI-Quellgerät
erhält.
7. HDMI IN – Schließen Sie eine HDMI-Quelle an, z.B. einen PC, Mediaplayer oder Blu-ray Player.
8. HDMI OUT – Schließen Sie ein HDMI-Display zur lokalen Überwachung an oder richten Sie eine
zusätzliche Anzeige ein.
9. DC12V – Schließen Sie das beiliegende 12V Multi-Country Netzteil am Transmitter an.
Receiver
1. SERVICE Eingang– Schließen Sie für Firmwareupdates des Receivers ein Micro-B-Kabel an diesem
Port an.
2. IR IN – Schließen Sie das beiliegende IR-Receiverkabel an und platzieren Sie das andere Ende des
Kabels in Sichtverbindung mit der IR-Fernbedienung.
3. POWER LED (green) – Diese LED leuchtet, wenn der Receiver mit Strom versorgt wird.
4. CAT IN – Schließen Sie hier und am entsprechenden Port des Trasnsmitters ein Cat.5e/6 (oder
höher) Kabel bis 50m Länge an.
5. DATA LED (orange) – Diese LED leuchtet, wenn ein stabiles HDMI-Signal vom Transmitter
empfangen wird.
6. HDMI OUT – Schließen Sie ein HDMI-Kabel an und verbinden Sie es mit einem HDMI Display oder
Projektor.
Benutzerhandbuch
Deutsch
Installation
Die folgenden Schritte beschreiben die Installation von HDMI-Geräten. Wenn Sie DVI-Geräte
verwenden, ersetzen Sie bitte HDMI-Kabel durch DVI- auf HDMI-Kabel.
▪
▪
▪
▪
▪
▪
▪
▪
▪
▪
Schließen Sie Ihre HDMI-Quelle mit einem High-Speed HDMI-Kabel am “HDMI IN” Port des
Transmitters an.
Schließen Sie ein Ende eines Cat.5e/6 Kabels (oder höher) am “CAT OUT” Port des Transmitters an
und das andere Ende am “CAT IN” Port des Receivers.
Um die Loop-out-Funktion zu nutzen, schließen Sie mit einem High-Speed HDMI-Kabel ein lokales
Display oder einen Projektor am “HDMI OUT” Port des Transmitters an.
Schließen Sie das Display am entfernten Standort mit einem HDMI-Kabel am “HDMI OUT” Port des
Receivers an.
Schließen Sie das mitgelieferte IR-Emitterkabel am “IR OUT” Port
des Transmitters an und das IR-Receiverkabel am “IR IN” Port des
Receivers.
Stellen Sie sicher, dass das Auge des Senders/Emitters direkte
Sichtverbindung zum IR Receiver des Quellgeräts hat.
Stellen Sie sicher, dass der IR Receiver direkte Sichtverbindung zur
Fernbedienung hat.
Mit dem EDID-Schalter wählen Sie aus, von welchem Display Sie die
EDID für Ihr anderes Display verwenden möchten. Wählen Sie ‘TX’ zum Pass-Through der EDID
vom lokalen Display (falls es angeschlossen ist) oder wählen Sie ‘RX’ zum Pass-Through vom
entfernten Display.
Schließen Sie das DC12V-Netzteil am Transmitter an. Transmitter und Receiver werden dann
eingeschaltet. Schalten Sie nun das/die Display(s) ein und zum Schluss das Quellgerät.
Die Installation ist nun abgeschlossen.
Beachten Sie bitte – falls Sie zwei Displays mit unterschiedlichen EDIDs verwenden – dass der EDIDSchalter so eingestellt wird, dass Pass-Through vom Display mit dem niedrigsten Standard aktiviert wird
um maximale Kompatibilität zu gewährleisten.
Benutzerhandbuch
Deutsch
Fehlersuche
Sollte nach der Installation kein Bild angezeigt werden, gehen Sie bitte folgendermaßen vor:
▪
▪
▪
▪
▪
▪
▪
Überprüfen Sie, ob das Netzteil korrekt angeschlossen ist und ob die POWER LEDs auf Transmitter
und Receiver leuchten.
Überprüfen Sie, ob das Cat.5e/6 (oder höher) Kabel korrekt angeschlossen ist und ob die DATA LED
des Receivers leuchtet.
Überprüfen Sie, ob alle HDMI-Verbindungen zwischen Quellgerät, Transmitter, Receiver und
Displays korrekt sind.
Schalten Sie alle Geräte aus und dann in dieser Reihenfolge wieder ein: Transmitter & Receiver,
Display(s) und zum Schluss das Quellgerät.
Bei einigen HDMI-Geräten kann es hilfreich sein, die HDMI-Verbindung zu trennen und wieder neu
herzustellen, um ein HDMI Handshake und eine –Erkennung neu zu initiieren.
Prüfen Sie die Länge der Cat.5e/6 (oder höher) Kabel und vergleichen Sie diese mit den Angaben in
der Tabelle unter ‘Spezifikationen‘. Reduzieren Sie die Längen, wenn nötig, oder verwenden Sie ein
höherwertiges Kabel.
Prüfen Sie die HDMI-Kabellängen am Ein- und Ausgang und vergleichen Sie diese mit den
empfohlenen Längen unter ‚Spezifikationen‘. Reduzieren Sie die Längen, wenn nötig, oder
verwenden Sie ein höherwertiges Kabel.
Manuel Utilisateur
Français
Consignes de sécurité
! ATTENTION !
Merci de lire attentivement ces instructions de sécurité et de les conserver avec le
produit.
Le non-respect de ces précautions peut causer un choc électrique entrainant des
blessures graves, voire mortelles, un incendie ou des dommages au produit.
Toucher les composants internes ou un câble endommagé peut provoquer un choc
électrique pouvant entraîner la mort.
Pour éviter les risques d'incendie, de choc électrique ou de dommages:
▪
▪
▪
▪
▪
▪
▪
▪
Ne pas ouvrir le produit. Il ne contient pas d'éléments réparables.
Les opérations de réparation ou d'entretien ne doivent être effectués que par du personnel qualifié et
habilité.
Ne jamais utiliser de câble endommagé.
Ne pas mouiller le produit et ne pas l'exposer à l'humidité.
Ce produit est réservé à un usage en intérieur.
Ne pas placer le produit à proximité de sources de chaleur. Toujours le placer dans un endroit
suffisamment ventilé.
Ne pas déposer de charge lourde sur le produit ou sur les câbles.
Veuillez vous assurer que l'adaptateur utilisé est fermement fixé et verrouillé en place avant de
l'insérer dans une prise murale.
Introduction
Nous sommes heureux que votre choix se soit porté sur un produit LINDY et vous remercions de votre
confiance. Vous pouvez compter à tout moment sur la qualité de nos produits et de notre service. Cet
extender HDMI Cat.6 18G & IR 50m est soumis à une durée de garantie LINDY de 2 ans et d’une
assistance technique gratuite à vie. Merci de lire attentivement ces instructions et de les conserver pour
future référence.
Le kit extender Lindy Cat.6 HDMI 18G & IR 50m avec PoC & sortie locale (Loop out) est une solution
efficace, fiable pour transmettre des signaux 4K Ultra HD jusqu’à 50m (164.04ft) via un câble réseau
Cat.5e/6 ou de catégorie supérieure.
La prise en charge des spécifications HDMI 2.0 permet une transmission de résolutions 4K Ultra HD,
tandis que la fonction PoC (power over cable) transmet l’alimentation qui est vissée à une prise DC sur
le boîtier émetteur. Le kit extender offre une sortie HDMI locale sur le boîtier émetteur avec différents
modes de visualisation : idéal pour l’ajout d’un écran de surveillance ou pour contrôler la source depuis
le boîtier récepteur via le signal IR. Le kit extender prend en charge la fonction ‘’EDID pass-through’’ via
des dip switchs qui sélectionnent les paramètres EDID de l’écran local ou distant. Cela assure un
maximum de compatibilité EDID..
Contenu
▪
▪
▪
▪
▪
▪
Boîtier émetteur
Boîtier récepteur
Câble IR émetteur, 1.5m
Câble IR récepteur, 1.5m
Alimentation multi-pays 12V/1A (adaptateurs fournis pour : EU, USA, UK & AUS).
Manuel Lindy
Manuel Utilisateur
Français
Caractéristiques
▪
▪
▪
▪
▪
Prise en charge des résolutions jusqu’à 4K Ultra HD @ 60Hz 4:4:4 8-bits
HDR (High Dynamic Range) pris en charge pour une large gamme de couleurs et de contraste.
Prise en charge de vidéos 1080p 3D.
Prise en charge PoC (Power over Cat.6) qui permet l’utilisation d’une seule alimentation pour les 2
boîtiers.
‘’IR pass-through’’ permet à la source d’être contrôlée via une télécommande infrarouge depuis l’écran
connecté au boîtier récepteur.
Spécification
▪
▪
▪
▪
▪
▪
▪
▪
▪
▪
▪
▪
HDMI 2.0
Bande passante maximale: 18Gbit/s
Résolution maximale: [email protected] 4:4:4 8-bits
Formats HDR pris en charge: HLG, HDR10, HDR10+ & Dolby Vision
Formats audio pris en charge: Dolby Atmos, DTS-X, LPCM, Dolby Digital/Plus/EX, Dolby True HD,
DTS, DTS-EX, DTS-96/24, DTS High Res, DTS-HD Master, Audio, DSD
Prend en charge l’audio 7.1 canaux 24bits 192kHz
Fréquences IR prises en charge: 20-60kHz
Longueurs maximales de câbles HDMI en entrée et en sortie:
▪ 3m [email protected]
▪ 10m [email protected]
▪ 15m [email protected]
Température de fonctionnement: 0°C - 40°C (32°F - 104°F)
Température de stockage: -20°C - 60°C (-4°F - 140°F)
Humidité: 20 – 90% RH (sans condensation)
Boîtiers métal
Pour les meilleures performances sur de longues distances, nous recommandons d’utiliser des câbles
monobrins de haute qualité. Merci de voir le tableau ci-dessous pour plus de détails.
Type de câble
Distance
Résolution
Cat.5e UTP / STP monobrin (Solid
core)
50m (164.04ft)
[email protected] 4:4:4 8-bit (avec.3D)
Cat.5e UTP / STP monobrin (Solid
core)
30m (98.42ft)
[email protected] 4:4:4 8-bit
[email protected] 4:2:2 12-bit
Cat.6 UTP / STP / monobrin (Solid
core)
50m (164.04ft)
[email protected] 4:4:4 8-bit
Cat.7 S / FTP monobrin (Solid core)
50m (164.04ft)
[email protected] 4:4:4 8-bit
Manuel Utilisateur
Français
Utilisation
Boîtier émetteur
1. Service – Connectez un câble micro-B à ce port pour effectuer des mises à jour de firmware sur le
boîtier émetteur.
2. Switch EDID – Position haute : copie des informations EDID de l’écran connecté au port ‘’HDMI out’’
de l’émetteur. Position basse : copie des informations EDID de l’écran connecté au récepteur.
3. IR Out – Connectez le câble IR émetteur fourni et placez l’autre extrémité en face du port IR du
périphérique à contrôler.
4. POWER LED (vert) – S’allume si le boîtier émetteur est alimenté.
5. CAT OUT – Connectez un câble Cat.5e/6 ou de catégorie supérieure, jusqu’à 50m vers le boîtier
récepteur.
6. DATA LED (orange) – S’allume si le boîtier émetteur reçoit un signal de la source HDMI.
7. HDMI IN – Connectez une source HDMI, tel qu’un PC, un lecteur multimédia ou Blu-ray.
8. HDMI OUT – Connectez l’écran HDMI pour une surveillance locale.
9. DC12V – Connectez l’alimentation 12V multi-pays fournie au boîtier émetteur.
Boîtier récepteur
1. SERVICE Input – Connectez un câble micro-B à ce port pour effectuer des mises à jour de firmware
sur le boîtier récepteur.
2. IR IN – Connectez le câble IR récepteur fourni et placez l’autre extrémité de telle sorte que le signal
de la télécommande IR soit réceptionné.
3. POWER LED (vert) – S’allume si le boîtier récepteur est alimenté.
4. CAT IN – Connectez un câble Cat.5e/6 ou de catégorie supérieure, jusqu’à 50m vers le boîtier
émetteur.
5. DATA LED (orange) – S’allume si un signal HDMI est réceptionné.
6. HDMI OUT – Connectez un câble HDMI vers l’écran ou projecteur HDMI.
Manuel Utilisateur
Français
Installation
Les étapes suivantes sont dédiées à une installation en utilisant des équipements HDMI, si vous utilisez
des équipements DVI, merci de remplacer les câbles HDMI par des câbles DVI vers HDMI.
▪
▪
▪
▪
▪
▪
▪
▪
▪
▪
Connectez votre source HDMI au port “HDMI IN” du boîtier émetteur en utilisant un câble HDMI
High-Speed.
Connectez une extrémité d’un câble Cat.5e/6 ou de catégorie supérieure au port “CAT OUT” du
boîtier émetteur et l’autre extrémité au port “CAT IN” sur le boîtier récepteur.
Pour utiliser la fonction ‘’loop out’’ (écran local), connectez un écran ou projecteur local au port
“HDMI OUT” du boîtier émetteur en utilisant un câble HDMI High-Speed.
Connectez votre écran distant au port “HDMI OUT” au boîtier récepteur en utilisant un câble HDMI.
Connectez le câble émetteur IR fourni au port “IR OUT” du boîtier
émetteur, et le câble IR récepteur au port “IR IN” du boîtier récepteur.
Assurez-vous que l’œil de l’émetteur IR soit en face du récepteur IR
de la source.
Assurez-vous que le récepteur IR puisse recevoir les signaux IR de
la télécommande.
En utilisant le switch EDID, sélectionnez quel écran vous voulez pour
récupérer les informations EDID. Sélectionnez ‘’TX’’ pour faire
passer les informations EDID de votre écran local (si connecté) ou sélectionnez ‘’RX’’ si vous voulez
faire passer les informations EDID de votre écran distant.
Connectez l’alimentation fournie via son port DC à visser au port DC12V du boîtier émetteur.
L’émetteur et le récepteur s’allumeront immédiatement, puis allumez le(s) écrans(s), enfin allumez
votre source.
L’installation est terminée.
Note: si vous utilisez deux écrans avec différents EDID, merci de placer le switch EDID sur la position
correspondant à l’écran le moins récent, ainsi vous assurerez un maximum de compatibilité.
Manuel Utilisateur
Français
Dépannage
Si vous avez terminé l’installation, mais qu’aucune vidéo ne s’affiche, merci de suivre les points suivants.
▪
▪
▪
▪
▪
▪
Vérifiez que l’alimentation DC est correctement connectée et que la LED POWER s’allume sur les
boîtiers émetteur et récepteur.
Vérifiez que le câble cat.5e/6 (ou de catégorie supérieure) est correctement connecté et que la LED
DATA est allumée sur le boîtier récepteur.
Vérifiez que tous les prises HDMI entre la source, le boîtier émetteur, récepteur et écrans sont
correctement connectées.
Éteignez tous les appareils, puis allumez dans cet ordre: en premier les boîtiers émetteur et
récepteur, puis le(s) écran(s) et enfin la source.
Pour certains appareils HDMI, il est utile de déconnecter puis reconnecter la prise HDMI pour
réinitialiser la détection HDMI (HDMI handshake).
Vérifiez la longueur des câbles cat.5e/6 (ou de catégorie supérieure) suivant le tableau vu
précédemment dans ce manuel. Réduisez les longueurs si nécessaire ou utilisez un câble de
catégorie/qualité supérieure.
Vérifiez que les longueurs de câble en entrée et en sortie HDMI respectent bien les longueurs
recommandées dans la section ‘’Spécification’’. Réduisez les longueurs si nécessaire ou utilisez un
câble de catégorie/qualité supérieure.
Manuale
Italiano
Istruzioni di sicurezza
! ATTENZIONE !
Per favore leggete la seguente informativa e conservate sempre questo documento con
il prodotto.
La mancata osservanza di queste precauzione può causare seri infortuni o la morte per
folgorazione, incendi o danneggiare il prodotto.
Toccare i componenti interni o un cavo danneggiato può causare uno shock elettrico che
può condurre alla morte.
Per ridurre il rischio di incendi, folgorazione o danni:
▪
▪
▪
▪
▪
▪
▪
▪
Non aprite il prodotto. Non esistono componenti utilizzabili all'interno.
La riparazione o manutenzione del prodotto può essere effettuata solo da personale qualificato.
Non utilizzare mai cavi danneggiati
Non fate entrare il prodotto in contatto con acqua e non utilizzatelo in luoghi umidi
Questo prodotto è pensato esclusivamente per utilizzi in luoghi chiusi
Non posizionate il prodotto nelle vicinanze di sorgenti di calore. Installatelo sempre in luoghi ben
ventilati.
Non appoggiate oggetti pesanti sul prodotto o sui cavi.
Vi preghiamo di assicurarvi che ogni adattatore sia fermamente inserito e bloccato in sede prima di
collegarlo a una presa di corrente.
Introduzione
Vi ringraziamo per aver acquistato l’Extender HDMI 18G & IR con PoC & Loop Out 50m. Questo prodotto
è stato progettato per garantirvi la massima affidabilità e semplicità di utilizzo ed è coperto da 2 anni di
garanzia LINDY oltre che da un servizio di supporto tecnico a vita. Per assicurarvi di farne un uso corretto
vi invitiamo a leggere attentamente questo manuale e a conservarlo per future consultazioni.
Questo Extender Lindy 50m Cat.6 HDMI 18G & IR è una soluzione efficace ed affidabile per estendere
segnali 4K Ultra HD di alta qualità fino a distanze di 50m (164.04ft) tramite un cavo di rete standard
Cat.5e/6 o superiore.
Supporta le specifiche HDMI 2.0 per trasmissione di segnali ad alte risoluzioni fino a 4K Ultra HD,
mentre la funzione power over cable (PoC) fornisce alimentazione al dispositivo usando un solo
alimentatore da connettere al trasmettitore. L’uscita HDMI loop-through aggiuntiva sul trasmettitore
consente di collegare uno schermo aggiuntivo anche in locale per monitoraggio o per creare una
seconda postazione dove visualizzare il segnale con la possibilità di controllare la sorgente tramite
segnale IR dalla postazione remota. L’EDID è gestibile tramite dei selettori per poter impostare l’EDID
dallo schermo locale o remoto in modo da garantire la massima compatibilità scegliendo l’EDID più
adatto per entrambi i monitor.
Contenuto della confezione
▪
▪
▪
▪
▪
▪
Trasmettitore
Ricevitore
Cavo emettitore IR, 1.5m
Cavo ricevitore IR, 1.5m
Alimentatore 12V/1A multi-country (con spine EU, US, UK & AUS)
Manuale
Manuale
Italiano
Caratteristiche
▪
▪
▪
▪
▪
Supporta risoluzioni fino a 4K Ultra HD @ 60Hz 4:4:4 8-bit
Supporto HDR (High Dynamic Range) per un’ampia gamma di colori e un miglior contrasto
Supporta segnali video 1080p 3D
Supporto PoC (Power over Cat.6) per utilizzare un solo alimentatore per alimentare entrambe le unità
IR passante per controllare la sorgente dalla postazione remota con il relativo telecomando
Specifiche
▪
▪
▪
▪
▪
▪
▪
▪
▪
▪
▪
▪
HDMI 2.0
Larghezza di banda massima: 18Gbps
Risoluzione massima: [email protected] 4:4:4 8-bit
Formati HDR supportati: HLG, HDR10, HDR10+ & Dolby Vision
Formati audio supportati: Dolby Atmos, DTS-X, LPCM, Dolby Digital/Plus/EX, Dolby True HD, DTS,
DTS-EX, DTS-96/24, DTS High Res, DTS-HD Master, Audio, DSD
Supporto audio fino a 7.1 24bit 192kHz
Frequenze IR supportate: 20-60kHz
Lunghezza cavi HDMI e risoluzioni massime supportate:
▪ 3m [email protected]
▪ 10m [email protected]
▪ 15m [email protected]
Temperatura operativa: 0°C - 40°C (32°F - 104°F)
Temperatura di stoccaggio: -20°C - 60°C (-4°F - 140°F)
Umidità: 20 – 90% RH (senza condensa)
Materiale alloggiamento: metallo
Per le migliori performance su lunghe distanze consigliamo l’utilizzo di cavi di rete di alta qualità solid
core. Nella seguente tabella sono indicate distanze e risoluzioni massime in base alla tipologia di cavo.
Tipo di cavo
Distanza
Risoluzione
Cat.5e UTP / STP Solid core
50m (164.04ft)
[email protected] 4:4:4 8-bit (con 3D)
Cat.5e UTP / STP Solid core
30m (98.42ft)
[email protected] 4:4:4 8-bit
[email protected] 4:2:0 12-bit
Cat.6 UTP / STP / Solid core
50m (164.04ft)
[email protected] 4:4:4 8-bit
Cat.7 S / FTP Solid core
50m (164.04ft)
[email protected] 4:4:4 8-bit
Manuale
Italiano
Panoramica
Trasmettitore
1. Service – Collegare un cavo USB Micro-B per aggiornamento firmware se disponibile
2. EDID Switch – Spostare il selettore in sù per copiare le informazioni EDID dallo schermo collegato
all’uscita HDMI del trasmettitore o in giù per copiarle dallo schermo collegato al ricevitore
3. IR Out – Collegare il cavo emettitore IR e posizionarlo in prossimità della porta IR del dispositivo da
controllare
4. POWER LED (verde) – Si illumina quando il trasmettitore riceve alimentazione
5. CAT OUT – Collegare un cavo Cat.5e/6 o superiore lungo fino a 50m da questa porta alla porta
corrispondente sul ricevitore.
6. DATA LED (arancione) – Si illumina quando il trasmettitore sta ricevendo un segnale dalla sorgente
HDMI
7. HDMI IN – Collegare una sorgente HDMI come un PC, media player o lettore Blu-ray
8. HDMI OUT – Collegare uno schermo HDMI per monitoraggio in locale o per creare una zona di
visualizzazione addizionale
9. DC12V – Collegare l’alimentatore 12V multi-country incluso
Ricevitore
1. SERVICE Input – Collegare un cavo USB Micro-B per aggiornamento firmware se disponibile
2. IR IN – Collegare il cavo ricevitore IR e posizionarlo in modo che sia nella portata del telecomando
IR
3. POWER LED (verde) – Si illumina quando il ricevitore si alimenta
4. CAT IN – Collegare un cavo Cat.5e/6 o superiore lungo fino a 50m da questa porta alla porta
corrispondente sul trasmettitore
5. DATA LED (arancione) – Si illumina quando riceve un segnale HDMI dal trasmettitore
6. HDMI OUT – Collegare uno schermo HDMI utilizzando un cavo HDMI
Manuale
Italiano
Installazione
Seguite i seguenti passaggi per l’installazione con periferiche HDMI, per dispositivi DVI basta sostituire i
cavi HDMI con cavi DVI a HDMI.
▪
▪
▪
▪
▪
▪
▪
▪
▪
▪
Collegate la sorgente HDMI alla porta “HDMI IN” del trasmettitore tramite un cavo HDMI High-Speed.
Collegate un cavo Cat.5e/6 o superiore alla porta “CAT OUT” del trasmettitore e alla porta “CAT IN”
del ricevitore.
Per la funzione loop out collegate uno schermo locale alla porta “HDMI OUT” del trasmettitore con
un cavo HDMI High-Speed.
Collegate lo schermo remoto alla porta “HDMI OUT” sul ricevitore con un cavo HDMI.
Collegate il cavo emettitore IR alla porta “IR OUT” del trasmettitore e
il cavo ricevitore IR alla porta “IR IN” del ricevitore.
Assicuratevi che l’occhio dell’emettitore sia visibile dal ricevitore IR
della sorgente.
Assicuratevi che il ricevitore IR sia visibile e alla portata del
telecomando.
Impostate il selettore EDID in modo da selezionare da quale
schermo copiare i dati EDID. Selezionate TX per copiare l’EDID dal
monitor locale (se connesso) o selezionate RX se volete copiare l’EDID dal monitor remoto.
Collegate l’alimentatore alla presa DC12V del trasmettitore. Trasmettitore e ricevitore si
accenderanno immediatamente, quindi accendete schermi e per ultima la sorgente.
L’installazione è completa.
Nota Bene: se utilizzate due schermi con EDID differenti, impostate il selettore EDID sullo schermo più
adatto in base alla qualità dell’immagine che dia una miglior resa su entrambi i monitor.
Manuale
Italiano
Risoluzione dei problemi
Se avete completato correttamente l’installazione e non compare alcun segnale video, seguite i seguenti
passaggi per provare a risolvere il problema:
▪
▪
▪
▪
▪
▪
▪
Controllate che il connettore DC dell’alimentatore sia inserito correttamente e che il LED POWER
sia acceso sia sul trasmettitore che sul ricevitore.
Controllate che il cavo di rete Cat.5e/6 sia inserito correttamente da entrambi i capi e che il LED
DATA sul ricevitore sia illuminato.
Controllate che tutti cavi HDMI siano connessi correttamente a sorgente, trasmettitore, ricevitore e
schermi.
Collegate l’alimentatore a tutti i dispositivi ed accendeteli nel seguente ordine: trasmettitore &
ricevitore, schermi e sorgente.
Con alcuni dispositivi HDMI può essere necessario scollegare e ricollegare il cavo HDMI per
rinegoziare il segnale HDMI e permettere che venga riconosciuto.
Controllate che la lunghezza del cavo Cat.5e/6 sia entro i limiti indicati nella tabella che trovate nella
sezione Installazione di questo manuale. Utilizzate cavi più corti se necessario oppure di qualità
superiore.
Controllate che la lunghezza dei cavi HDMI utilizzati sia inferiore a quella massima consigliata nelle
specifiche. Provare con dei cavi più corti o di qualità superiore.
CE/FCC Statement
CE Certification
LINDY declares that this equipment complies with the European CE requirements relating to EMC and
RoHS.
CE Konformitätserklärung
LINDY erklärt, dass dieses Equipment den europäischen CE-Anforderungen in Bezug auf EMV und RoHS
entspricht.
FCC Certification
This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant
to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful
interference in a residential installation.
You are cautioned that changes or modification not expressly approved by the party responsible for
compliance could void your authority to operate the equipment.
This device complies with part 15 of the FCC Rules.
Operation is subject to the following two conditions:
1. This device may not cause harmful interference, and
2. This device must accept any interference received, including interference that may cause undesired
operation.
This equipment has passed UL’s Safety test requirement, conforming to UL standard 60950-1 & 60065.
LINDY Herstellergarantie – Hinweis für Kunden in Deutschland
LINDY gewährt für dieses Produkt über die gesetzliche Regelung in Deutschland hinaus eine zweijährige Herstellergarantie ab Kaufdatum. Die detaillierten Bedingungen dieser Garantie finden Sie auf der LINDY Website aufgelistet
bei den AGBs.
Hersteller / Manufacturer (EU):.
LINDY-Elektronik GmbH
Markircher Str. 20
68229 Mannheim
Germany
Email: [email protected] , T: +49 (0)621 470050
LINDY Electronics Ltd
Sadler Forster Way
Stockton-on-Tees, TS17 9JY
England
[email protected] , T: +44 (0)1642 754000
Recycling Information
WEEE (Waste of Electrical and Electronic Equipment),
Recycling of Electronic Products
Europe, United Kingdom
In 2006 the European Union introduced regulations (WEEE) for the collection and recycling of all waste electrical
and electronic equipment. It is no longer allowable to simply throw away electrical and electronic equipment. Instead,
these products must enter the recycling process.
Each individual EU member state has implemented the WEEE regulations into national law in slightly different ways.
Please follow your national law when you want to dispose of any electrical or electronic products. More details can
be obtained from your national WEEE recycling agency.
Germany / Deutschland
Rücknahme Elektroschrott und Batterie-Entsorgung
Die Europäische Union hat mit der WEEE Direktive Regelungen für die Verschrottung und das Recycling von Elektround Elektronikprodukten geschaffen. Diese wurden im Elektro- und Elektronikgerätegesetz – ElektroG in deutsches
Recht umgesetzt. Das Entsorgen von Elektro- und Elektronikgeräten über die Hausmülltonne ist verboten! Diese
Geräte müssen den Sammel- und Rückgabesystemen zugeführt werden! Dort werden sie kostenlos entgegen
genommen. Die Kosten für den weiteren Recyclingprozess übernehmen die Gerätehersteller.
LINDY bietet deutschen Endverbrauchern ein kostenloses Rücknahmesystem an, beachten Sie bitte, dass Batterien
und Akkus den Produkten vor der Rückgabe an das Rücknahmesystem entnommen werden müssen und über die
Sammel- und Rückgabesysteme für Batterien separat entsorgt werden müssen. Ausführliche Informationen zu
diesen Themen finden Sie stets aktuell auf der LINDY Webseite im Fußbereich.
France
En 2006, l'union Européenne a introduit la nouvelle réglementation (DEEE) pour le recyclage de tout équipement
électrique et électronique.
Chaque Etat membre de l’ Union Européenne a mis en application la nouvelle réglementation DEEE de manières
légèrement différentes. Veuillez suivre le décret d’application correspondant à l’élimination des déchets électriques
ou électroniques de votre pays.
Italy
Nel 2006 l’unione europea ha introdotto regolamentazioni (WEEE) per la raccolta e il riciclo di apparecchi elettrici ed
elettronici. Non è più consentito semplicemente gettare queste apparecchiature, devono essere riciclate. Ogni stato
membro dell’ EU ha tramutato le direttive WEEE in leggi statali in varie misure. Fare riferimento alle leggi del proprio
Stato quando si dispone di un apparecchio elettrico o elettronico.
Per ulteriori dettagli fare riferimento alla direttiva WEEE sul riciclaggio del proprio Stato.
No. 38205
1st Edition, July 2019
Tested to comply with
FCC Standards
For Home and Office Use!
lindy.com
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
