MSI Optix G241 monitor Používateľská príručka

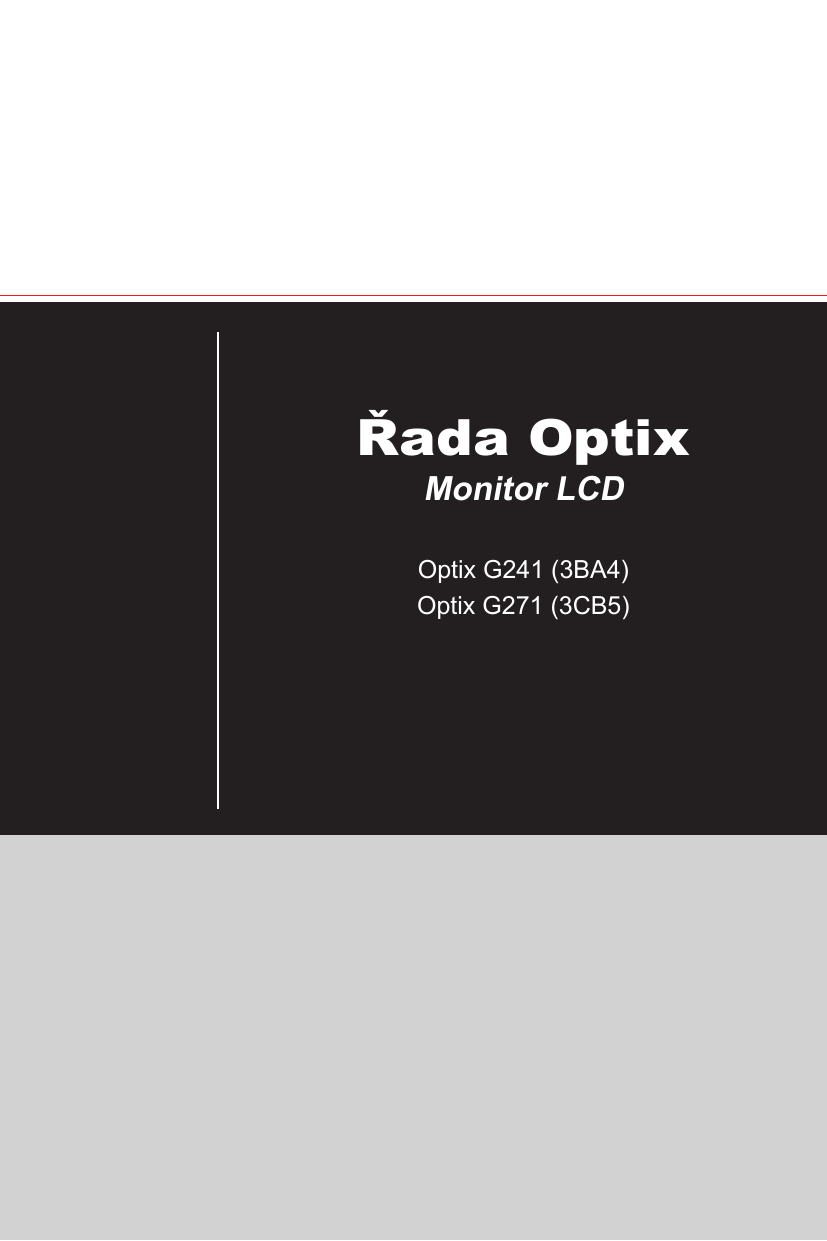

Řada Optix
Monitor LCD
Optix G241 (3BA4)
Optix G271 (3CB5)
ii
Obsah
Poznámka k autorským právům a ochranným známkám ��������������������������������������� iii
Revize ��������������������������������������������������������������������������������������������������������������������� iii
Technická podpora �������������������������������������������������������������������������������������������������� iii
Bezpečnostní pokyny ����������������������������������������������������������������������������������������������iv
Prohlášení o shodě CE �������������������������������������������������������������������������������������������vi
Prohlášení FCC o rádiovém rušení frekvencí třídy B ����������������������������������������������vi
Prohlášení WEEE ��������������������������������������������������������������������������������������������������vii
Informace o chemických látkách ����������������������������������������������������������������������������vii
Směrnice RoHS �����������������������������������������������������������������������������������������������������vii
Začínáme
����������������������������������������������������������������������������������������1-1
Nastavení OSD
�������������������������������������������������������������������������������2-1
Nastavení OSD pomocí navigačního ovladače���������������������������������������������������� 2-5
Dodatek
�����������������������������������������������������������������������������������������A-1
Předmluva iii
ii
Předmluva
Poznámka k autorským právům a ochranným známkám
Copyright © Micro-Star Int’l Co�, Ltd� Všechna práva vyhrazena� Logo MSI je registrovaná ochranná známka společnosti Micro-Star Int’l Co�, Ltd� Veškeré ostatní známky a názvy zmíněné v tomto dokumentu jsou ochranné známky příslušných společností� Neposkytujeme žádnou výslovnou ani předpokládanou záruku přesnosti ani úplnosti� Společnost MSI si vyhrazuje právo tento dokument kdykoli změnit bez předchozího upozornění�
Revize
Revize
V1�0
Datum
2019/11
Technická podpora
Dojde-li k problému s vaším produktem, který nelze odstranit podle uživatelské příručky, kontaktujte místo zakoupení nebo místního distributora� Nebo vyhledejte další pomoc na webu https://www�msi�com/support/� iii
iv
Bezpečnostní pokyny
◙
Přečtěte si pečlivě a důkladně tyto bezpečnostní pokyny�
Dodržujte veškerá upozornění a varování na zařízení nebo v uživatelské příručce�
◙
S opravou se obraťte pouze na kvalifikovaného servisního technika�
Uschovejte uživatelskou příručku dodanou s krabicí pro budoucí použití�
Aby se zabránilo požáru nebo úrazu elektrickým proudem, udržujte toto zařízení mimo dosah vlhkosti a vysokých teplot�
Před zapojením umístěte toto zařízení na spolehlivý rovný povrch�
◙
Před připojením zařízení k elektrické zásuvce zkontrolujte, zda se napětí nachází v bezpečném rozsahu a zda bylo správně nastaveno na hodnotu
100 ~ 240 V� Nedeaktivujte ochranný uzemňovací kolík v zástrčce� Toto zařízení musí být připojeno k uzemněné elektrické zásuvce�
◙
Nebude-li zařízení určitou dobu používáno, vždy odpojte síťový napájecí kabel nebo vypněte elektrickou zásuvku, aby se nespotřebovávala žádná elektrická energie�
Ventilátor na zařízení slouží k větrání a zabraňuje přehřátí zařízení� Tento ventilátor nezakrývejte�
Neponechávejte zařízení v nevhodném prostředí o teplotě nad 60
O
C nebo pod
-20
O
C – mohlo by dojít k poškození zařízení�
POZNÁMKA: Maximální provozní teplota je okolo 40
O
C�
Před čištěním zařízení nezapomeňte odpojit zástrčku síťového napájecího kabelu� K čištění zařízení použijte měkký hadřík a nepoužívejte chemické přípravky� V žádném případě nelijte žádnou tekutinu do otvoru – mohlo by dojít k poškození zařízení nebo k úrazu elektrickým proudem�
Předmluva v
iv
Předmluva
Umístěte napájecí kabel tak, aby se po něm nešlapalo� Na napájecí kabel nic nepokládejte�
Vždy udržujte objekty se silným magnetickým nebo elektrickým polem mimo zařízení�
Dojde-li k některé z následujících situací, nechte zařízení zkontrolovat servisním pracovníkem:
◙
Je poškozen napájecí kabel nebo zástrčka�
Do zařízení vnikla tekutina�
◙
Zařízení bylo vystaveno vlhkosti�
◙
Zařízení nefunguje správně nebo podle uživatelské příručky�
◙
Zařízení bylo vystaveno pádu a poškodilo se�
Zařízení nese zřetelnou známku poškození�
Ekologické vlastnosti produktu
◙
Snížená spotřeba energie během používání a v pohotovostním režimu
◙
Omezené použití látek škodlivých pro životní prostředí a pro zdraví
◙
Snadná demontáž a recyklace
◙
Omezené použití přírodních zdrojů prostřednictvím podpory recyklace
Rozšířená životnost produktu prostřednictvím snadných inovacích
◙
Omezené vytváření pevného odpadu prostřednictvím sběru použitých produktů
Ekologická pravidla
◙
Tento produkt je zkonstruován tak, aby umožňoval opakované používání součástí a recyklaci a nesmí být vhazován do odpadu po skončení své životnosti�
◙
Uživatelé musí kontaktovat místní autorizovanou sběrnu odpadu, která zajistí recyklaci a likvidaci jejich produktů s ukončenou životností�
◙
Další informace o recyklaci vám poskytne nejbližší distributor, kterého lze vyhledat na webových stránkách společnosti MSI�
◙
Uživatelé nás mohou rovněž kontaktovat na adrese gpcontdev@msi�com s žádostmi o informace ohledně řádné likvidace, sběru, recyklace a demontáže produktů MSI� v
★ Varování! Nadměrné sledování obrazovky může způsobit poškození zraku�
★ Doporučení:
1�
Po každých 30 minutách sledování obrazovky si udělejte 10 minutovou přestávku�
2�
Děti mladší 2 let by se neměly na obrazovku dívat� Děti od 2 let by se měly dívat pouze omezeně a méně než hodinu denně�
vi
Prohlášení o shodě CE
Toto zařízení splňuje požadavky harmonizační směrnice zákonů členských zemí o elektromagnetické kompatibilitě (2014/30/EU), směrnice o nízkém napětí (2014/35/EU), směrnice ErP (2009/125/EC) a směrnice RoHS (2011/65/EU)� Na základě testování tohoto produktu bylo zjištěno, že splňuje harmonizované normy pro IT vybavení, které byly vydány v rámci rozhodnutí o směrnicích Evropské unie�
Prohlášení FCC o rádiovém rušení frekvencí třídy B
Toto zařízení bylo testováno a ověřeno, že vyhovuje parametrům pro digitální přístroj třídy B podle části 15 Pravidel FCC� Tato omezení mají poskytnout rozumnou ochranu před škodlivým rušením pro instalace v obytných prostorách�
Zařízení vytváří, používá a může vyzařovat elektromagnetické záření na rádiových frekvencích a při zanedbání pokynů pro instalaci a používání podle návodu na použití může způsobit nežádoucí rušení rozhlasového a televizního vysílání� Ale neexistuje žádná záruka, že v konkrétní instalaci nedojde k rušení� Pokud k rušení rozhlasového či televizního příjmu, jehož vznik lze jednoznačně určit vypínáním a zapínáním přístroje, skutečně dojde, doporučujeme uživateli, aby se pokusil rušení omezit některým z opatření uvedených níže:
￭
Přesměrujte nebo přemístěte přijímací anténu�
￭
Zvětšete vzdálenost mezi daným zařízením a přijímačem�
￭
Připojte zařízení do zásuvky na jiném okruhu, než do kterého je připojen přijímač�
￭
V případě potřeby se poraďte v místě zakoupení výrobku nebo se zkušeným televizním či rozhlasovým technikem�
Poznámka 1
V případě jakýchkoli změn nebo úprav tohoto zařízení, které nebyly výslovně schváleny stranou odpovědnou za shodu, hrozí uživateli ztráta oprávnění k provozování zařízení�
Poznámka 2
Aby byly dodrženy limity vyzařování, musejí být používány stíněné kabely rozhraní a napájecí kabel (pokud jsou součástí zapojení)�
Zařízení odpovídá části 15 pravidel FCC� Provoz vyžaduje splnění následujících dvou podmínek:
1� toto zařízení nesmí způsobovat škodlivé zasahování, a
2� toto zařízení musí přijmout jakoukoli interferenci, včetně interferencí, které můžou způsobovat nežádoucí funkce�
MSI Computer Corp�
901 Canada Court, City of Industry, CA 91748, USA
(626)913-0828 www�msi�com
Předmluva vii
vi
Předmluva
Prohlášení WEEE
Podle Směrnice Evropské unie („EU“) o odpadních elektrických a elektronických zařízeních, směrnice 2012/19/EU, platné od 13� srpna
2005, produkty „elektrických a elektronických zařízení“ již nelze likvidovat jako komunální odpad a výrobci krytých elektronických zařízení budou povinni vzít zpět takové produkty po uplynutí doby jejich životnosti�
Informace o chemických látkách
V souladu s předpisy upravujícími používání chemických látek, jako jsou směrnice EU
REACH (směrnice Evropského parlamentu a Rady ES č� 1907/2006), poskytuje MSI informace o chemických látkách použitých ve svých produktech, na webu: https://www�msi�com/html/popup/csr/evmtprtt_pcm�html
Směrnice RoHS
Japonské prohlášení o materiálu JIS C 0950
Japonský regulační požadavek, definovaný ve specifikaci JIS C 0950, požaduje, aby výrobci poskytli Prohlášen o obsahu materiálu pro určité kategorie elektronických produktů, uvedených do prodeje po 1� červenci 2006� https://www�msi�com/html/popup/csr/cemm_jp�html https://tw�msi�com/html/popup/csr_tw/cemm_jp�html
Směrnice RoHS pro Indii
Tento výrobek splňuje směrnici “India E-waste (Management and Handling) Rule
2016” a zakazuje používání olova, rtuti, šestimocného chrómu, polybromovaných bifenylů a polybromovaných difenyletherů v koncentracích přesahujících 0,1 % hmotnosti a 0,01 % hmotnosti pro kadmium, kromě výjimek stanovených v Plánu 2 směrnice�
Legislativa EEE pro Turecko
Splňuje předpisy EEE Turecké republiky
Ukrajinské omezení nebezpečných látek
Vybavení splňuje požadavky technických předpisů schválených usnesením ukrajinské vlády 3� prosince 2008, č� 1057, co se týče omezení používání některých nebezpečných látek v elektrickém a elektronickém vybavení�
Směrnice RoHS pro Vietnam
Od 1� prosince 2012 musí všechny produkty vyráběné společností MSI splňovat oběžník 30/2011/TT-BCT, který dočasně reguluje povolené limity počtu nebezpečných látek v elektronických a elektrických výrobcích� vii
Začínáme
Tato kapitola obsahuje informace o postupech konfigurace hardwaru� Při připojování manipulujte se zařízeními opatrně a používejte uzemněný náramek pro omezení statické elektřiny�
DŮLEŽITÉ
•
Obrázky jsou pouze orientační� Vzhled vašeho monitoru se může lišit�
•
Nedotýkejte se monitoru ostrými předměty�
1
1-2
Obsah krabice
1� Monitor
2� Podstavec
3� Podstavec stojánku se šroubem
4� Napájecí adaptér a napájecí kabel
5� Kabel HDMI (volitelně)
6� Kabel DisplayPort (volitelně)
7� Stručná příručka
8� Záruční list
* Pokud je některá položka poškozena nebo chybí, obraťte se na prodejce nebo místního distributora�
* Obsah balení se může lišit podle země�
Začínáme
1-3
1-2
Instalace stojánku monitoru
DŮLEŽITÉ
Položte monitor na měkkou a chráněnou plochu, aby se zabránilo poškrábání zobrazovacího panelu�
1� Zorientujte západky stojánku k monitoru�
2� Utáhněte stojánek šrouby�
3� Připojte podstavec ke stojánku a utáhněte šroub podstavce�
1
Začínáme
1-3
2
3
4� Zorientujte západky pro umístění krytu VESA�
5�
4
1-4
6�
7�
DŮLEŽITÉ
Otvory pro instalaci stojánku lze rovněž použít pro montáž na stěnu� Požádejte svého prodejce o vhodnou sadu pro montáž na stěnu�
Začínáme
1-5
1-4
Začínáme
Nastavení monitoru
Tento monitor je vybaven možnostmi nastavení pro maximální pohodlí při sledování�
DŮLEŽITÉ
Při nastavování monitoru se nedotýkejte zobrazovacího panelu�
-5
O
20
O
1-5
1-6
Popis monitoru
2 3
1
4 5
6
7
Začínáme
1-7
1-6
5
6
7
1
2
3
4
Vypínač
Zdířka napájení
Port HDMI
DisplayPort
Zdířka pro připojení sluchátek
Navigační tlačítko
Zámek Kensington
Začínáme
1-7
1-8
Připojení monitoru k počítači
1� Vypněte počítač�
2� Připojte kabel HDMI/DisplayPort od monitoru k počítači�
3� Propojte napájecí adaptér monitoru a síťový napájecí kabel� (Obrázek A)
4� Připojte napájecí adaptér k napájecí zásuvce monitoru� (Obrázek B)
5� Připojte síťový napájecí kabel k elektrické zásuvce� (Obrázek C)
6� Zapněte monitor� (Obrázek D)
7� Po zapnutí napájení počítače monitor automaticky rozpozná zdroj signálu�
B
A
C
D
Začínáme
PB
Nastavení OSD
Tato kapitola nabízí základní informace o nastavení OSD�
DŮLEŽITÉ
Změny veškerých informací bez předchozího upozornění vyhrazeny�
2
Navi Key (Navigační tlačítko)
Tento monitor je vybaven navigačním tlačítkem� Tento všesměrový ovladač usnadňuje navigaci v nabídce OSD (On-Screen Display)�
Navigační tlačítko
2-2
Níže jsou uvedena výchozí nastavení navigačního tlačítka�
Navigační tlačítko
Prostřední tlačítko
Rychlé tlačítko
(Když je nabídka OSD vypnutá)
Hlavní nabídka OSD
Základní operace
(Když je nabídka OSD zapnutá)
■ Vstup do podnabídek
■ Potvrzení výběru nebo nastavení
Nastavení OSD
2-3
2-2
Nastavení OSD
Navigační tlačítko
Nahoru
Dolů
Vlevo
Vpravo
Rychlé tlačítko
(Když je nabídka OSD vypnutá)
Game Mode
(Režim Hra)
■ Stisknutím prostředního tlačítka potvrdíte výběr a ukončíte operaci�
■ Tlačítka nahoru a dolů slouží k
úpravám�
■ Stisknutím tlačítka vlevo zrušíte náhled a ukončíte operaci bez použití efektu režimu�
Screen Assistance
(Nápověda pro obrazovku)
Alarm Clock (Budík)
Input Source
(Vstupní zdroj)
■ Stisknutím prostředního tlačítka potvrdíte výběr a ukončíte operaci�
■ Tlačítka nahoru a dolů slouží k
úpravám�
■ Stisknutím tlačítka vlevo zrušíte náhled a ukončíte operaci�
■ Stisknutím prostředního tlačítka potvrdíte výběr a ukončíte operaci�
■ Tlačítka nahoru a dolů slouží k výběru�
■ Stisknutím tlačítka vlevo zrušíte náhled a ukončíte operaci�
■ Stisknutím prostředního tlačítka potvrdíte výběr a ukončíte operaci�
■ Tlačítka nahoru a dolů slouží k výběru�
■ Stisknutím levého tlačítka ukončíte operaci�
Základní operace
(Když je nabídka OSD zapnutá)
■ Výběr nabídek a položek funkcí
■ Umožňuje nastavení hodnot funkce směrem nahoru
■ Výběr nabídek a položek funkcí
■ Umožňuje nastavení hodnot funkce směrem dolů
■ Výběr nabídek a položek funkcí
■ Ukončení aktuální nabídky
■ Výběr nabídek a položek funkcí
■ Vstup do podnabídek
2-3
2-4
Uživatelé mohou vstoupit do nabídky OSD Menu a přizpůsobit vlastní rychlá tlačítka navigačního ovladače�
Níže jsou uvedeny další možnosti rychlých tlačítek�
Možnosti rychlých tlačítek navigačního ovladače
Brightness
(Jas)
Provoz
■ Stisknutím prostředního tlačítka uložíte hodnotu a ukončíte operaci�
■ Tlačítka nahoru a dolů slouží k úpravám�
■ Stisknutím tlačítka vlevo zrušíte náhled a ukončíte operaci�
Refresh Rate
(Obnovovací kmitočet)
■ Stisknutím prostředního tlačítka potvrdíte výběr a ukončíte operaci�
■ Stisknutím pravého tlačítka zapnete obnovovací frekvenci� Stisknutím levého tlačítka tuto funkci vypnete�
Information on Screen
(Informace na displeji)
■ Stisknutím prostředního tlačítka potvrdíte výběr a ukončíte operaci�
■ Stisknutím pravého tlačítka zapnete obnovovací frekvenci� Stisknutím levého tlačítka tuto funkci vypnete�
Nastavení OSD
2-5
2-4
Nastavení OSD
Nastavení OSD pomocí navigačního ovladače
Stisknutím prostředního tlačítka navigačního ovladače spustíte hlavní nabídku OSD
(On-Screen Display)� Pomocí tlačítek nahoru, dolů, vpravo a vlevo vylaďte nabídky požadovaných funkcí podle svých osobních preferencí� h
GAMING (HRY)
1. úroveň nabídky 2./3. úroveň nabídky
Game Mode
(Režim Hra)
User (Uživatel)
FPS
Racing (Závod)
RTS
RPG
Night Vision
(Noční vidění)
Response Time
(Doba odezvy)
■ Pomocí tlačítek nahoru a dolů vyberte a zobrazte náhled efektů režimu�
■ Stisknutím prostředního tlačítka potvrďte a použijte svůj typ režimu�
OFF (Vyp�) ■ Tato funkce optimalizuje jas pozadí a je doporučena pro FPS hry�
Normal (Normální)
Strong (Silné)
Strongest (Nejsilnější)
A�I� (Umělá inteligence)
Normal (Normální)
Fast (Rychle)
■ Uživatelé mohou upravit dobu odezvy v libovolném režimu�
■ Když je aktivována funkce Potlačení rozmazání pohybu, položka Doba odezvy bude zobrazena
šedě�
Fastest (Nejrychleji)
Popis
Uživatelé mohou upravovat všechny položky�
Uživatelé mohou upravovat všechny položky�
Uživatelé mohou upravovat všechny položky�
Uživatelé mohou upravovat všechny položky�
Uživatelé mohou upravovat všechny položky�
2-5
2-6
1. úroveň nabídky 2./3. úroveň nabídky
Anti Motion
Blur (Potlačení rozmazání pohybu)
Refresh Rate
(Obnovovací kmitočet)
(OFF) (VYP�)
(ON) (ZAP�)
Location
(Místo)
OFF (VYP�)
ON ( ZAP �)
Horní levý
Horní pravý
Dolní levý
Dolní pravý
Alarm Clock (Budík) Location
Screen Assistance
(Nápověda pro obrazovku)
(Místo)
Horní levý
Horní pravý
Dolní levý
Dolní pravý
OFF (VYP�)
15:00 00:01~99:59
30:00
45:00
60:00
None
(Žádná)
Icon
(Ikona)
Popis
■ Když je aktivováno potlačení rozmazání obrazu, nelze aktivovat Jas a toto nastavení bude zobrazeno šedě�
■ Když je aktivována funkce Potlačení rozmazání pohybu, položka Doba odezvy bude zobrazena
šedě�
■ Když je funkce Adaptivní synchronizace nastavena na ZAP�, funkce Potlačení rozmazání pohybu musí být nastavena na VYP�
■ Uživatelé mohou upravit obnovovací frekvenci v libovolném režimu�
■ Ve výchozím nastavení je obnovovací frekvence umístěna vlevo nahoře� Umístění lze upravit v nabídce OSD� Stisknutím prostředního tlačítka potvrďte a použijte vlastní umístění obnovovací frekvence�
■ Tento monitor sleduje a pracuje při obnovovací frekvenci, která je nastavena v operačním systému�
■ Uživatelé mohou upravit budík v libovolném režimu�
■ Po nastavení času aktivujte časovač stisknutím prostředního tlačítka�
■ Ve výchozím nastavení je budík umístěn vlevo nahoře� Uživatelé mohou zvolit vlastní umístění�
■ Uživatelé mohou upravit nápovědu pro obrazovku v libovolném režimu�
■ Výchozí nastavení nápovědy pro obrazovku je
Žádná�
FreeSync
(OFF) (VYP�)
(ON) (ZAP�)
■ FreeSync zabraňuje trhání obrazu
■ DisplayPort nebo HDMI je ve výchozím nastavení vypnuto a lze jej zapnout nebo vypnout v libovolném režimu, při libovolném rozlišení, s libovolným vstupním zdrojem a při libovolné obnovovací frekvenci obrazovky�
■ Pokud je aktivována funkce FreeSync, funkce
Potlačení rozmazání pohybu bude deaktivována�
Nastavení OSD
2-7
2-6
Nastavení OSD h
Professional
1. úroveň nabídky 2. úroveň nabídky
Pro Mode
(Režim Pro)
User (Uživatel)
Reader (Čtení)
Cinema (Kino)
Designer (Návrhář)
Eye Saver
(Ochrana zraku)
HDCR
Popis
Výchozí režim� Uživatelé mohou upravovat všechny položky�
Uživatelé mohou upravovat všechny položky�
Uživatelé mohou upravovat všechny položky�
Uživatelé mohou upravovat všechny položky�
■ Pomocí tlačítek nahoru a dolů vyberte a zobrazte náhled efektů režimu�
■ Stisknutím prostředního tlačítka potvrďte a použijte svůj typ režimu�
(OFF) (VYP�)
(ON) (ZAP�)
(OFF) (VYP�)
(ON) (ZAP�)
■ Ochrana zraku chrání váš zrak před modrým světlem� Když je tato funkce aktivována, upravuje teplotu barev obrazovky do žluta�
■ Uživatelé mohou upravit Ochrana zraku v libovolném režimu�
■ Když je režim Pro nastaven na čtení, je povinné aktivovat Ochrana zraku�
■ Uživatelé mohou upravit HDCR v libovolném režimu�
■ HDCR vylepšuje kvalitu obrazu zvýšením kontrastu�
■ Když je funkce HDCR ZAP�, bude nastavení jasu zobrazeno šedě�
■ Funkce HDCR a Potlačení rozmazání pohybu nelze aktivovat současně�
Anti Motion
Blur (Potlačení rozmazání pohybu)
(OFF) (VYP�)
(ON) (ZAP�)
Enhancement
(Vylepšení obrazu)
OFF (VYP�)
Weak (Slabé)
Medium (Střední)
Strong (Silné)
Strongest (Nejsilnější)
■ Když je aktivováno potlačení rozmazání obrazu, nelze aktivovat HDCR a jas toto nastavení bude zobrazeno šedě�
■ Když je aktivována funkce Potlačení rozmazání pohybu, položka Doba odezvy bude zobrazena
šedě�
■ Když je funkce Adaptivní synchronizace nastavena na ZAP�, funkce Potlačení rozmazání pohybu musí být nastavena na VYP�
■ Vylepšení obrazu vylepšuje okraje obrazů pro optimalizaci jejich ostrosti�
■ Uživatelé mohou upravit vylepšení obrazu v libovolném režimu�
2-7
2-8 h
Image (Obraz)
1. úroveň nabídky 2./3. úroveň nabídky
Brightness (Jas) 0-100
Contrast (Kontrast) 0-100
Sharpness
(Ostrost)
0-5
Color Temperature
(Teplota barev)
Screen Size
(Velikost obrazovky)
Cool (Chladné)
Normal (Normální)
Warm (Teplé)
Customization
(Vlastní nastavení)
R (0-100)
G (0-100)
B (0-100)
Auto (Automaticky)
4:3
16:9
Popis
■ Uživatelé mohou upravovat jas v uživatelském režimu, RTS, RPG a v režimu čtení�
■ Když jsou aktivovány položky Potlačení rozmazání pohybu nebo HDCR, bude nastavení jasu zobrazeno šedě�
■ Uživatelé mohou upravit kontrast v libovolném režimu�
■ Uživatelé mohou upravit ostrost v libovolném režimu�
■ Ostrost vylepšuje čistotu a podrobnosti obrazu�
■ Výchozí nastavení teploty barev je Normální�
■ Pomocí tlačítek nahoru a dolů vyberte a zobrazte náhled efektů režimu�
■ Stisknutím prostředního tlačítka potvrďte a použijte svůj typ režimu�
■ Uživatelé mohou upravovat teplotu barev v režimu přizpůsobení�
■ Uživatelé mohou upravovat velikost obrazovky v libovolném režimu, při libovolném rozlišení a při libovolné obnovovací frekvenci obrazovky�
■ Výchozí nastavení je Automaticky� h
Input Source (Vstupní zdroj)
1. úroveň nabídky 2./3. úroveň nabídky
HDMI1
HDMI2
DP
Popis
Uživatelé mohou upravit vstupní zdroj v libovolném režimu� h
Navi Key (Navigační tlačítko)
1. úroveň nabídky 2. úroveň nabídky
Nahoru / dolů / vlevo / vpravo
OFF (VYP�)
Brightness (Jas)
Game Mode (Režim Hra)
Screen Assistance
(Nápověda pro obrazovku)
Alarm Clock (Budík)
Input Source
(Vstupní zdroj)
Refresh Rate
(Obnovovací kmitočet)
Information on Screen
(Informace na displeji)
Popis
■ Výchozí nastavení tlačítka nahoru je režim Hra�
■ Výchozí nastavení tlačítka dolů je Nápověda pro obrazovku�
■ Výchozí nastavení levého tlačítka je Budík�
■ Výchozí nastavení pravého tlačítka je Vstupní zdroj�
■ Veškeré položky navigačního ovladače lze upravovat v nabídce OSD�
Nastavení OSD
2-9
2-8
Nastavení OSD h
Setting (Nastavení)
1. úroveň nabídky 2. úroveň nabídky
Language (Jazyk) 繁體中文
English
Français
Deutsch
Italiano
Español
한국어
日本語
Русский
Português
简体中文
ไทย
Bahasa Indonesia
हिन्दी
Türkçe
(Další jazyky se připravují)
0~5 Transparency
(Průhlednost)
OSD Time Out
(Čas� limit OSD)
Power Button
(Vypínač)
5 ~ 30 s
OFF (VYP�)
Standby (Pohotovostní režim
)
Information on
Screen (Informace na displeji)
Reset (Vynulovat)
(OFF) (VYP�)
(ON) (ZAP�)
YES (ANO)
NO (NE)
Popis
■ Výchozí tovární nastavení jazyka je angličtina�
■ Uživatelé musí stisknout prostřední tlačítko a potvrdit a použít nastavení jazyka�
■ Jazyk je nezávislé nastavení� Vlastní nastavení jazyka uživatele potlačí výchozí tovární nastavení�
Když uživatelé povolí obnovení, nastavení jazyka se nezmění�
Uživatelé mohou upravit průhlednost v libovolném režimu�
Uživatelé mohou upravit časový limit OSD v libovolném režimu�
■ Při stisknutí vypínače na více než 5 sekund se monitor vypne�
■ Když je monitor vypnutý, uživatelé mohou nastavit stav napájení�
■ Když je nastaveno vypnutí, monitor bude zcela vypnut�
■ Když je nastaven pohotovostní režim, vypne se jen panel a podsvícení, ale monitor bude možné aktivovat z operačního systému� Nebudou se tak obnovovat ikony na ploše a obrazovka�
■ Informace o stavu monitoru budou zobrazeny na pravé straně obrazovky�
■ Uživatelé mohou aktivovat nebo deaktivovat funkci
Informace na displeji� Výchozí je VYP�
Uživatelé mohou obnovit výchozí nastavení OSD v libovolném režimu�
2-9
2-10
Nastavení OSD
PB
Dodatek
DŮLEŽITÉ
Změny veškerých informací bez předchozího upozornění vyhrazeny�
A
A-2
Technické údaje
Model
Velikost
Zakřivení
Typ panelu
Rozlišení
Poměr stran obrazu
Jas (v nitech)
Kontrastní poměr
Obnovovací kmitočet
Doba odezvy
Vstupní rozhraní
VSTUP/VÝSTUP
Zorné úhly
DCI-P3/ sRGB
Povrchová úprava
Zobrazení barev
Typ napájení
Specifikace adaptéru
Napájení
Výstup napájení
Úpravy (náklon)
Zámek Kensington
Držák VESA
Optix G241 (3BA4)
60,45 cm
95%/ 128%
Neuvedeno
IPS
1920 x 1080 při 144 Hz
16:9
250 (Typ�)
1000:1
144Hz
1 ms (MPRT)
HDMI x2, DP x1
■ HDMI x2
■ DisplayPort x1
■ Výstup pro sluchátka x1
178°(H) , 178°(V)
Antireflexní
16,7 miliónů
-5° ~ 20°
Ano
Optix G271 (3CB5)
68,58 cm
Externí napájení
Model: ADPC2045
92%/ 120%
100~240 Vstř�, 50~60 Hz, 1,5 A
20V, 2,25A
■ Typ desky: 100 x 100 mm
■ Typ šroubu: M4 x 10 mm
▶ Průměr závitu: 4 mm
▶ Stoupání závitu: 0,7 mm
▶ Délka závitu: 10 mm
540,3 x 422,6 x 219,6 mm 612,5 x 454,3 x 219,6 mm
Rozměry (š x v x h)
Hmotnost
Prostředí Provoz
3,3 kg (čistá) / 5,0 kg (hrubá) 4,1 kg (čistá) / 6,4 kg (hrubá)
Teplota: 0℃ až 40℃
Vlhkost vzduchu: 20 až 90 %, bez kondenzace
Nadmořská výška: 0 ~ 5000m
Úložiště
Teplota: -20°C až 60°C
Vlhkost vzduchu: 10 až 90 %, bez kondenzace
Dodatek
A-3
A-2
Přednastavené režimy zobrazení
Standardní
VGA
DOS
SVGA
XGA
SXGA
WXGA+
WSXGA+
Plné HD
Rozlišení kmitočtu videa
Rozlišení
640x480 při 60Hz
640x480 při 67Hz
640x480 při 72Hz
640x480 při 75Hz
640x350 při 70Hz
720x400 při 70Hz
800x600 při 56Hz
800x600 při 60Hz
800x600 při 72Hz
800x600 při 75Hz
1024x768 při 60Hz
1024x768 při 70Hz
1024x768 při 75Hz
1152x864 při 75Hz
1280x720 při 60Hz
1280x960 při 60Hz
1280x1024 při 60Hz
1280x1024 při 75Hz
1440x900 při 60Hz
1680x1050 při 60Hz
1920x1080 při 60Hz
1920x1080 při 144Hz
480P při 60Hz
576P při 50Hz
720P při 50Hz
1080P při 50Hz
1080P při 60Hz
1080P při 120Hz
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
Optix G241 (3BA4)
HDMI DP
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
Optix G271 (3CB5)
HDMI DP
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
Dodatek
A-3
A-4
Řešení problémů
Indikátor LED napájení nesvítí.
■ Znovu stiskněte vypínač monitoru�
■ Zkontrolujte, zda je síťový napájecí kabel monitoru řádně připojen�
Žádný obraz.
■ Zkontrolujte, zda je správně nainstalována grafická karta�
■ Zkontrolujte, zda jsou počítač a monitor připojeny k elektrickým zásuvkám a zda jsou zapnuté�
■ Zkontrolujte, zda je kabel signálu monitoru řádně připojen�
■ Počítač se může nacházet v pohotovostním režimu� Aktivujte monitor stisknutím libovolného tlačítka�
Obraz na monitoru nemá správnou velikost nebo není vystředěn.
Seznamte se s režimy předvoleb zobrazení a použijte v počítači nastavení vhodné pro monitor�
Žádná funkce Plug & Play.
■ Zkontrolujte, zda je síťový napájecí kabel monitoru řádně připojen�
■ Zkontrolujte, zda je kabel signálu monitoru řádně připojen�
■ Zkontrolujte, zda jsou počítač a grafická karta kompatibilní s funkcí Plug &
Play�
Ikony, písmo nebo obrazovka jsou nejasné, rozmazané nebo mají nesprávné barvy.
■ Nepoužívejte žádné prodlužovací videokabely�
■ Upravte jas a kontrast�
■ Upravte barvu RGB nebo vylaďte teplotu barev�
■ Zkontrolujte, zda nejsou ohnuté kolíky v konektoru kabelu signálu�
Monitor začal blikat nebo zobrazuje vlny.
■ Změňte obnovovací frekvenci tak, aby odpovídala možnostem vašeho monitoru�
■ Zaktualizujte ovladače své grafické karty�
■ Udržujte monitor v bezpečné vzdálenosti od elektrických zařízení, která mohou způsobovat elektromagnetické rušení (EMI)�
Dodatek
PB
* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project
