MSI Optix G271 monitor Kullanım kılavuzu

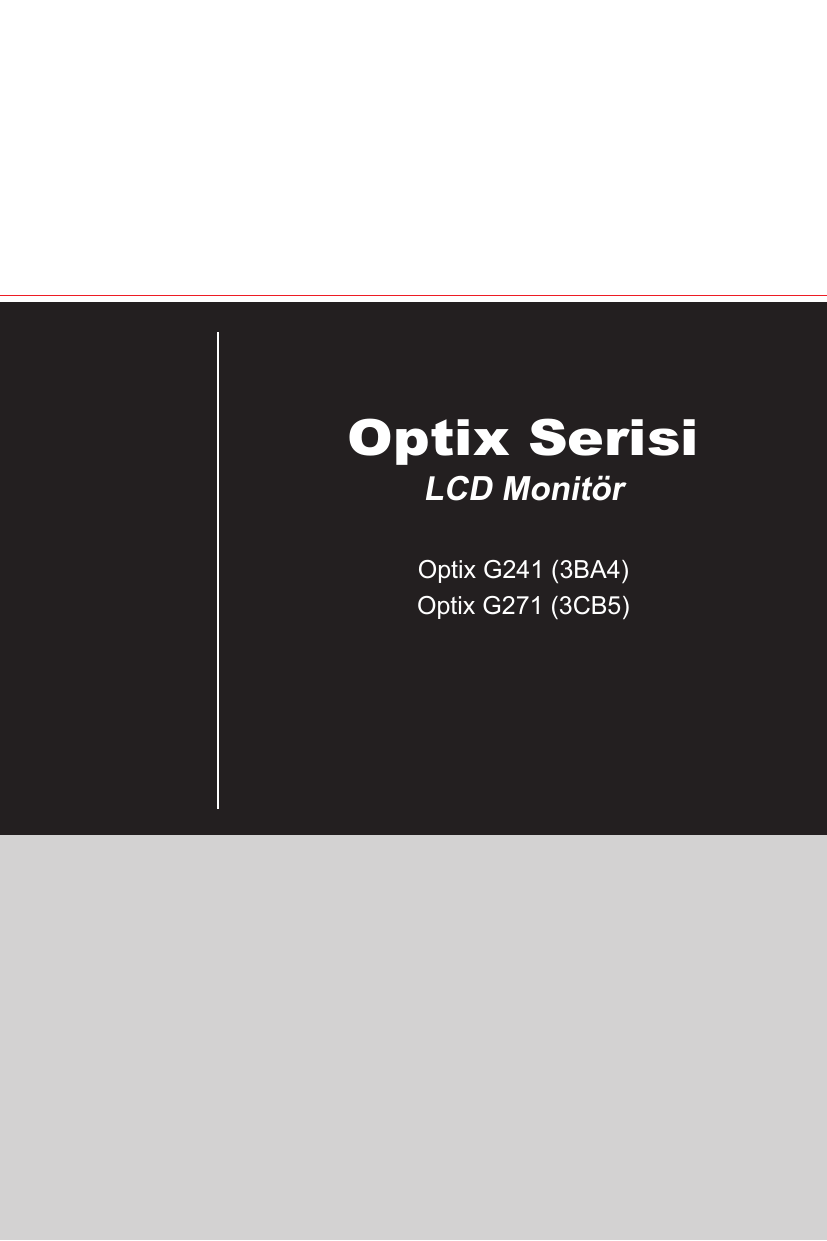

Optix Serisi
LCD Monitör
Optix G241 (3BA4)
Optix G271 (3CB5)
ii
İçindekiler
Telif Hakkı ve Ticari Markalar Bildirimi ��������������������������������������������������������������������iii
Gözden Geçirme �����������������������������������������������������������������������������������������������������iii
Teknik Destek ���������������������������������������������������������������������������������������������������������iii
Güvenlik Talimatları ������������������������������������������������������������������������������������������������ iv
CE Uygunluğu ��������������������������������������������������������������������������������������������������������� vi
FCC-B Radyo Frekansı Girişim Bildirimi ����������������������������������������������������������������� vi
WEEE Bildirimi ������������������������������������������������������������������������������������������������������� vii
Kimyasal Madde Bilgileri ���������������������������������������������������������������������������������������� vii
RoHS Beyannamesi ����������������������������������������������������������������������������������������������� vii
Başlarken
���������������������������������������������������������������������������������������1-1
OSD Ayarı
���������������������������������������������������������������������������������������2-1
Gezinme Tuşu Aracılığıyla Ekran Menüsü Ayarı ������������������������������������������������� 2-5
Ek
Giriş iii
ii
Giriş
Telif Hakkı ve Ticari Markalar Bildirimi
Telif Hakkı © Micro-Star Int’l Co., Ltd. Her hakkı saklıdır. Kullanılan MSI logosu Micro-
Star Int’l Co., Ltd. şirketinin kayıtlı ticari markasıdır. Sözü edilen tüm diğer markalar ve adlar ilgili sahiplerinin ticari markaları olabilir. Doğruluk veya tamlık konusunda doğrudan ya da dolaylı hiçbir garanti verilmez. MSI, önceden bildirimde bulunmaksızın bu belgede değişiklikler yapma hakkını saklı tutar.
Gözden Geçirme
Gözden Geçirme Tarih
V1�0 2019/11
Teknik Destek
Ürününüzde herhangi bir sorunla karşılaşır ve kullanım kılavuzu aracılığıyla hiçbir
çözüme ulaşamazsanız, lütfen ürünü satın aldığınız yere veya yerel bayinize başvurun. Bunun yerine, daha fazla yardım için lütfen https://www.msi.com/support/ adresini ziyaret edin.
iii
iv
Güvenlik Talimatları
◙
Güvenlik talimatlarını tamamen ve dikkatlice okuyun.
◙
Aygıt üzerindeki veya kullanım kılavuzundaki tüm önlemlere ve uyarılara dikkat edilmelidir.
◙
Servis işlemleri yalnızca yetkili personele yönlendirilmelidir.
Paket içinde gelen Kullanım Kılavuzunu ileride başvurmak üzere saklayın.
Yangın veya elektrik çarpması tehlikesini önlemek için bu aygıtı nemden ve yüksek sıcaklıktan uzak tutun.
Kurmadan önce bu aygıtı güvenilir düz bir yüzeye yatırın.
◙
Aygıtı prize bağlamadan önce, güç geriliminin güvenli aralıkta olduğundan ve 100~240 V değerine doğru biçimde ayarlandığından emin olun. Fişteki koruyucu topraklama bağlantısını kesmeyin. Aygıt topraklanmış ana şebeke prizine bağlanmalıdır.
◙
Sıfır enerji tüketimi sağlamak için, aygıt belirli bir süre kullanılmayacağında güç kablosunu çıkarın veya priz anahtarını kapatın.
Aygıttaki fan, hava devrini sağlamak ve aygıtın aşırı ısınmasını önlemek içindir.
Fanı kapatmayın.
Aygıtı 60
O
C'nin üzerinde veya -20
O
C'nin altında depolama sıcaklığına sahip uygun olmayan bir ortamda bırakmayın; aygıta hasar verebilir.
NOT: Maksimum çalışma sıcaklığı 40
O
C civarıdır.
Aygıtı temizlerken güç fişini çıkardığınızdan emin olun. Aygıtı temizlemek için endüstriyel kimyasallar yerine bir parça yumuşak bez kullanın. Açıklığa asla herhangi bir sıvı dökmeyin; aygıta hasar verebilir veya elektrik çarpmasına neden olabilir.
Giriş v
iv
Giriş
Elektrik kablosunu üzerine basılmayacağı şekilde yerleştirin. Elektrik kablosunun
üzerine hiçbir şey koymayın.
Güçlü manyetik veya elektrikli nesneleri aygıttan kesinlikle uzak tutun.
Aşağıdaki durumlardan biri oluştuğunda, aygıtın servis personeli tarafından incelenmesini sağlayın:
◙
Güç kablosu veya fiş hasar gördüğünde.
◙
Aygıtın içine sıvı sızdığında.
Aygıt neme maruz kaldığında.
◙
Aygıt düzgün şekilde çalışmadığında veya kullanma kılavuzuna göre
çalıştırılamadığında.
◙
Aygıt düşürüldüğünde ve hasar gördüğünde.
◙
Aygıtta belirgin kırılma görüldüğünde.
Çevreci Ürün Özellikleri
◙
Kullanım ve bekleme sırasında daha az enerji tüketimi
◙
Çevre ve sağlığa zararlı maddelerin sınırlı kullanımı
Kolay sökme ve geri dönüşüm
◙
Geri dönüşümü destekleyerek doğal kaynakların daha az kullanımı
◙
Kolay yükseltmeler sayesinde daha uzun ürün kullanım ömrü
◙
Geri alma politikası sayesinde daha az katı atık üretimi
Çevre Politikası
◙
Ürün, parçaların yeniden kullanılmasını ve geri dönüşümünü sağlamak
üzere tasarlanmıştır ve kullanım ömrü sonunda atılmamalıdır.
◙
Kullanıcılar kullanım ömrü sona eren ürünlerinin geri dönüşümü ve elden
çıkarılması için yerel yetkili toplama noktasıyla iletişime geçmelidir.
◙
Geri dönüşümle ilgili daha fazla bilgi için MSI web sitesini ziyaret edin ve yakınınızdaki dağıtıcıyı bulun.
◙
Kullanıcılar, MSI ürünlerinin uygun biçimde elden çıkarılması, geri alınması, geri dönüşümü ve parçalara ayrılmasıyla ilgili bilgiler için [email protected] adresinden de bize ulaşabilir.
v
★ Uyarı! Ekranların aşırı kullanımının görme duyusunu etkilemesi olasıdır.
★ Öneriler:
1�
Ekranın her 30 dakika izlenmesinden sonra 10 dakikalık bir ara verin.
2�
2 yaşından küçük çocuklar ekranı izlememelidir. 2 yaşındaki ve daha büyük çocukların ekranı izlemesi günde bir saatten daha kısa süreyle sınırlandırılmalıdır.
vi
CE Uygunluğu
Bu aygıt, Elektromanyetik Uyumluluk (2014/30/EU), Düşük Gerilim
Yönergesi (2014/35/EU), ErP Yönergesi (2009/125/EC) ve RoHS
Yönergesi (2011/65/EU) ile ilgili olarak Üye Ülkelerin Mevzuatının
Yakınlaştırılması konusunda Konsey Yönergesinde belirtilen gereksinimlerle uyumludur.
Bu ürün test edilmiş ve Avrupa Birliği Resmî Gazetesinin
Yönergeleri altında yayımlanan, Bilgi Teknolojisi Donanımına yönelik uyumu sağlanmış standartlarla uyumlu olduğu görülmüştür.
FCC-B Radyo Frekansı Girişim
Bildirimi
Bu cihaz test edilmiş ve FCC Kurallarının 15. maddesine göre Sınıf B dijital aygıta yönelik sınırlarla uyumlu olduğu görülmüştür. Bu sınırlar, bir ev kurulumunda zararlı parazite karşı makul koruma sağlamak için tasarlanmıştır. Bu cihaz radyo frekansı enerjisi üretir, kullanır ve yayabilir; talimat kılavuzuna uygun biçimde kurulmaz ve kullanılmazsa radyo iletişiminde zararlı parazite neden olabilir. Ancak belirli bir kurulumda parazit oluşmayacağının garantisi yoktur. Bu cihaz radyo veya televizyon alımında, cihazın kapatılıp açılmasıyla belirlenebilecek zararlı parazite neden olursa, kullanıcının, aşağıdaki önlemlerden bir ya da daha fazlasını kullanarak paraziti gidermeye çalışması desteklenir:
￭
Alıcı anteninin yönünü veya yerini değiştirin.
￭
Cihaz ile alıcı arasındaki mesafeyi arttırın.
￭
Cihazı, alıcının bağlı olduğundan farklı bir devredeki bir prize takın.
￭
Yardım için bayiye veya deneyimli bir radyo/televizyon teknisyenine danışın.
Bildirim 1
Uyumluluktan sorumlu tarafın açık biçimde onaylamadığı değişiklikler veya düzenlemeler, kullanıcının cihazı çalıştırma yetkisini geçersiz kılabilir.
Bildirim 2
Emisyon sınırlarıyla uyum için, varsa, kılıflı arabirim kabloları ve AC güç kablosu kullanılmalıdır.
Bu aygıt, FCC Kurallarının 15. Bölümüyle uyumludur. Çalıştırılması aşağıdaki iki koşula bağlıdır:
1� Bu aygıt zararlı parazite neden olmayabilir ve
2� Bu aygıt, istenmeyen çalışmaya neden olabilecek parazit de dâhil olmak üzere alınan her türlü paraziti kabul etmelidir.
MSI Computer Corp.
901 Canada Court, City of Industry, CA 91748, USA
(626)913-0828 www.msi.com
Giriş vii
vi
WEEE Bildirimi
13 Ağustos 2005 tarihinde yürürlüğe giren Elektrikli ve Elektronik
Ekipman Atıkları ile ilgili Avrupa Birliği ("AB") Direktifi (Direktif 2012/19/
EU) kapsamında, "elektrikli ve elektronik ekipman" ürünleri artık normal
çöplerle birlikte atılamamaktadır ve söz konusu elektronik ürünlerin
üreticileri kullanım ömrü dolan bu gibi ürünleri geri almakla yükümlüdür.
Kimyasal Madde Bilgileri
MSI, AB REACH Yönetmeliği (Avrupa Parlamentosu ve Konseyi Yönetmelik EC No.
1907/2006) gibi kimyasal madde yönetmeliklerine uygun olarak, ürünlerdeki kimyasal maddelerin bilgilerini aşağıdaki adreste sağlar: https://www.msi.com/html/popup/csr/evmtprtt_pcm.html
RoHS Beyannamesi
Japonya JIS C 0950 Malzeme Beyanı
1 Temmuz 2006 tarihinden sonra satışa arz edilen bazı elektronik ürün kategorileri için üretici malzeme beyanlarını düzenleyen JIS C 0950 şartnamesi ile tanımlanan bir
Japon mevzuat gereksinimidir. https://www.msi.com/html/popup/csr/cemm_jp.html
https://tw.msi.com/html/popup/csr_tw/cemm_jp.html
Hindistan RoHS
Bu ürün "Hindistan E-atık (Yönetim ve İşleme) Yasası 2016"e uygundur ve Yasa
Çizelge 2'de yer alan muafiyet grubu hariç, % 0,1 ağırlığı aşacak konstantrasyonlar halinde kurşun, civa, altı değerlikli krom, polibromine bifenil veya polibromine difenil eter ve % 0,01 ağırlık aşacak halde kadmiyum kullanımını yasaklar.
Türkiye EEE Yönetmeliği
Türkiye Cumhuriyeti EEE Yönetmeliği'ne uygundur
Ukrayna Tehlikeli Maddelerin Kısıtlanması
Cihaz, bazı tehlikeli maddelerin elektrikli ve elektronik cihazlarda kullanımının sınırlandırılması hakkında 3 Aralık 2008 tarih ve 1057 sayılı Ukrayna Bakanlar Kurulu
Kararı ile onaylanan Teknik Yönetmelik'e uygundur
Vietnam RoHS
1 Aralık 2012 itibariyle MSI tarafından üretilen tüm ürünler elektrikli ve elektronik
ürünlerde bazı tehlikeli maddelerin kullanımına izin verilen sınırlamaları geçici olarak düzenleyen Sirküler 30/2011/TT-BCT'ye uygundur.
Giriş vii
1
Başlarken
Bu bölüm donanım ayar işlemleri hakkında bilgi sağlamaktadır. Bağlarken aygıtları dikkatli tutun ve statik elektriği önlemek için topraklanmış bir bileklik kullanın.
ÖNEMLİ
•
Gösterimler yalnızca başvuru amaçlıdır. Monitörünüzün görünümü değişiklik gösterebilir.
•
Monitör üzerinde herhangi bir sivri nesne kullanmayın.
1-2
Paket İçeriği
1� Monitör
2� Ayak
3� Vidalı Ayak Tabanı
4. Güç Adaptörü ve Güç Kablosu
5� HDMI Kablosu (İsteğe Bağlı)
6� DisplayPort Kablosu (İsteğe Bağlı)
7. Hızlı Başlama Kılavuzu
8� Garanti Kartı
* Öğelerden herhangi biri hasarlıysa ya da eksikse satın aldığınız yerle veya yerel dağıtıcıyla iletişime geçin.
* Paket içeriği ülkeye göre değişiklik gösterebilir.
Başlarken
1-3
1-2
Monitör Ayağını Takma
ÖNEMLİ
Ekran panelinin çizilmesini önlemek için monitörü yumuşak, korumalı bir yüzeye yerleştirin.
1� Ayağın mandallarını monitöre hizalayın.
2� Ayağı vidalarla sıkın.
3� Tabanı ayağa takın ve sabitlemek için taban vidasını sıkıştırın.
1
Başlarken
1-3
2
3
4. Mandalları VESA kapağı yerleştirecek şekilde hizalayın.
5�
4
1-4
7.
ÖNEMLİ
6�
Ayağı monte etmek için kullanılan delikler duvar montajında da kullanılabilir. Uygun duvar montaj kiti için satıcınıza başvurun.
Başlarken
1-5
1-4
Monitörü Ayarlama
Bu monitör, ayarlama özellikleri sayesinde izleme rahatlığınızı en üst düzeye
çıkarmak üzere tasarlanmıştır.
ÖNEMLİ
Monitörü ayarlarken ekran paneline dokunmaktan kaçının.
-5
O
20
O
Başlarken
1-5
1-6
Monitöre Genel Bakış
2 3
1
4 5
6
7
Başlarken
1-7
1-6
5
6
7
1
2
3
4
Güç Düğmesi
Güç Girişi
HDMI Bağlantı Noktası
DisplayPort
Kulaklık Girişi
Gezinme Tuşu
Kensington Kilidi
Başlarken
1-7
1-8
Monitörü Bilgisayara Bağlama
1� Bilgisayarınızı kapatın.
2� Monitörden çıkan HDMI/DisplayPort kablosunu bilgisayarınıza bağlayın.
3� Monitör güç adaptörünü ve güç kablosunu birleştirin. (Şekil A)
4. Güç adaptörünü monitör güç girişine bağlayın. (Şekil B)
5� Güç kablosunu prize takın. (Şekil C)
6� Monitörü açın. (Şekil D)
7. Bilgisayarı açtığınızda monitör sinyal kaynağını otomatik olarak algılar.
B
A
C
D
Başlarken
PB
OSD Ayarı
Bu bölüm Ekran Menüsü Ayarı hakkında önemli bilgiler sağlamaktadır.
ÖNEMLİ
Bütün bilgiler önceden haber verilmeksizin değişime konudur.
2
Navi Key (Gezinme Tuşu)
Monitör, ekran menüsünde (OSD) gezinmeyi sağlayan çok yönlü bir denetim olan
Gezinme Tuşuna sahiptir.
Gezinme Tuşu
2-2
Gezinme Tuşu varsayılan ayarları aşağıdaki gibidir:
Gezinme
Tuşu
Orta Düğme
Kısayol Tuşu
(Ekran menüsü kapalıyken)
Ekran Ana Menüsü
Temel İşlemler
(Ekran menüsü açıkken)
■ Alt menülere girme
■ Bir seçimi veya ayarı onaylama
OSD Ayarı
2-3
2-2
OSD Ayarı
Gezinme
Tuşu
Yukarı
Aşağı
Sol
Sağ
Kısayol Tuşu
(Ekran menüsü kapalıyken)
Game mode
(Oyun modu)
■ Seçimi onaylayıp
çıkmak için Orta
Düğmeye basın.
■ Ayarlamak için
Yukarı ve Aşağı
Düğmelerine basın.
■ Önizlemeyi iptal etmek ve mod efektini uygulamadan
çıkmak için Sol
Düğmeye basın.
Screen Assistance
(Ekran Yardımı)
Alarm Clock
(Alarm Saati)
■ Seçimi onaylayıp
çıkmak için Orta
Düğmeye basın.
■ Ayarlamak için
Yukarı ve Aşağı
Düğmelerine basın.
■ Önizlemeyi iptal edip çıkmak için
Sol Düğmeye basın.
■ Seçimi onaylayıp
çıkmak için Orta
Düğmeye basın.
■ Seçmek için
Yukarı ve Aşağı
Düğmelerine basın.
■ Önizlemeyi iptal edip çıkmak için
Sol Düğmeye basın.
Input Source
(Giriş Kaynağı)
■ Seçimi onaylayıp
çıkmak için Orta
Düğmeye basın.
■ Seçmek için
Yukarı ve Aşağı
Düğmelerine basın.
■ Çıkmak için Sol
Düğmeye basın.
Temel İşlemler
(Ekran menüsü açıkken)
■ İşlev menülerini ve öğeleri seçme
■ İşlev değerlerinde yukarı doğru ayarlamayı sağlama
■ İşlev menülerini ve öğeleri seçme
■ İşlev değerlerinde aşağı doğru ayarlamayı sağlama
■ İşlev menülerini ve öğeleri seçme
■ Geçerli menüden çıkma
■ İşlev menülerini ve öğeleri seçme
■ Alt menülere girme
2-3
2-4
Kullanıcılar ekran menüsüne girerek kendi Gezinme Tuşu Kısayol Tuşlarını
özelleştirebilir.
Aşağıda daha fazla Kısayol Tuşu seçeneği verilmektedir.
Gezinme Tuşu Kısayol Tuşu Seçenekleri İşlemler
Brightness
(Parlaklık)
■ Değeri kaydedip çıkmak için Orta Düğmeye basın.
■ Ayarlamak için Yukarı ve Aşağı Düğmelerine basın.
■ Önizlemeyi iptal edip çıkmak için Sol Düğmeye basın.
Refresh Rate
(Yenileme
Hızı)
■ Seçimi onaylayıp çıkmak için Orta Düğmeye basın.
■ Bu işlevi kapatmak için Sağ Düğmeye, kapatmak için de Sol Düğmeye basın.
Information on Screen
(Ekranda
Bilgi)
■ Seçimi onaylayıp çıkmak için Orta Düğmeye basın.
■ Bu işlevi kapatmak için Sağ Düğmeye, kapatmak için de Sol Düğmeye basın.
OSD Ayarı
2-5
2-4
OSD Ayarı
Gezinme Tuşu Aracılığıyla Ekran
Menüsü Ayarı
Ekran ana menüsünü açmak için Gezinme Tuşunun Orta düğmesine basın. İstediğiniz işlev menülerini kişisel tercihlerinize uygun biçimde ayarlamak için Yukarı, Aşağı, Sol,
Sağ düğmeleri kullanın.
h
GAMING (OYUN)
1. Düzey Menü 2./3. Düzey Menü
Game mode
(Oyun modu)
User (Kullanıcı)
FPS
Night Vision
(Gece Görüşü)
Açıklama
Tüm öğeler kullanıcılar tarafından ayarlanabilir.
Racing (Yarış)
RTS
OFF (KAPALI)
Normal
Tüm öğeler kullanıcılar tarafından ayarlanabilir.
Tüm öğeler kullanıcılar tarafından ayarlanabilir.
Tüm öğeler kullanıcılar tarafından ayarlanabilir.
RPG Tüm öğeler kullanıcılar tarafından ayarlanabilir.
■ Mod efektlerini seçmek ve önizleme yapmak için Yukarı veya Aşağı
Düğmesini kullanın.
■ Mod türünüzü onaylayıp uygulamak için Orta Düğmeye basın.
■ Bu işlev arka plan parlaklığını iyileştirir ve
FPS oyunları için önerilir.
Response Time
(Tepki Süresi)
Strong (Güçlü)
Strongest (En Güçlü)
A.I.
Normal
Fast (Hızlı)
Fastest (En Hızlı)
■ Kullanıcılar herhangi bir Modda Tepki Süresi işlevini ayarlayabilir.
■ Hareket Bulanıklığı Önleme etkinleştirildiğinde Tepki Süresi kullanılamaz olacaktır.
2-5
2-6
1. Düzey Menü 2./3. Düzey Menü
Anti Motion
Blur (Hareket
Bulanıklığı
Önleme)
Refresh Rate
(Yenileme Hızı)
(OFF) (KAPALI)
(ON) (AÇIK)
Location
(Konum)
OFF (KAPALI)
ON (AÇIK)
Sol Üst
Sağ Üst
Sol Alt
Sağ Alt
Alarm Clock
(Alarm Saati)
Screen
Assistance
(Ekran Yardımı)
Location
(Konum)
Sol Üst
Sağ Üst
15:00
30:00
Sol Alt
OFF (KAPALI)
Sağ Alt
00:01~99:59
45:00
60:00
None (Yok)
Icon
(Simge)
Açıklama
■ Hareket Bulanıklığı Önleme etkinleştirildiğinde Parlaklık etkinleştirilemez ve kullanılamaz olacaktır.
■ Hareket Bulanıklığı Önleme etkinleştirildiğinde Tepki Süresi kullanılamaz olacaktır.
■ Adaptive Sync AÇIK olarak ayarlandığında
Hareket Bulanıklığı Önleme KAPALI olarak ayarlanmalıdır.
■ Kullanıcılar herhangi bir Modda Yenileme
Hızı işlevini ayarlayabilir.
■ Varsayılan Yenileme Hızı Konum ayarı
Sol Üst şeklindedir. Konum işlevi, ekran menüsünde ayarlanabilir. Yenileme Hızı
Konum ayarınızı onaylayıp uygulamak için
Orta Düğmeye basın.
■ Bu monitör, işletim sisteminin önceden ayarlanmış Ekran Yenileme Hızı değerini izler ve o değerde çalışır.
■ Kullanıcılar herhangi bir Modda Alarm Saati işlevini ayarlayabilir.
■ Saati ayarladıktan sonra zamanlayıcıyı etkinleştirmek için Orta Düğmeye basın.
■ Varsayılan Alarm Saati Konum ayarı Sol Üst şeklindedir. Kullanıcılar kendi konumlarını seçebilir.
■ Kullanıcılar herhangi bir Modda Ekran
Yardımı işlevini ayarlayabilir.
■ Ekran Yardımı varsayılan ayarı Yok şeklindedir.
FreeSync
(OFF) (KAPALI)
(ON) (AÇIK)
■ FreeSync, ekran yırtılmasını önler.
■ DisplayPort veya HDMI varsayılan ayarı
KAPALI şeklindedir ve herhangi bir modda,
çözünürlükte, giriş kaynağında ve ekran yenileme hızında AÇIK/KAPALI olarak ayarlanabilir
■ FreeSync etkinse Hareket Bulanıklığı
Önleme devre dışı bırakılır.
OSD Ayarı
2-7
2-6
OSD Ayarı h
Professional (Profesyonel)
1. Düzey Menü 2. Düzey Menü
Pro Mode
(Profesyonel
Mod)
User (Kullanıcı)
Reader (Okuyucu)
Açıklama
Varsayılan mod. Tüm öğeler kullanıcılar tarafından ayarlanabilir.
Cinema (Sinema)
Tüm öğeler kullanıcılar tarafından ayarlanabilir.
Tüm öğeler kullanıcılar tarafından ayarlanabilir.
Designer (Tasarımcı) Tüm öğeler kullanıcılar tarafından ayarlanabilir.
Eye Saver (Göz
Koruyucu)
HDCR
Anti Motion
Blur (Hareket
Bulanıklığı
Önleme)
Enhancement
(Görüntü
İyileştirme)
■ Mod efektlerini seçmek ve önizleme yapmak için Yukarı veya Aşağı
Düğmesini kullanın.
■ Mod türünüzü onaylayıp uygulamak için Orta Düğmeye basın.
(OFF)
(KAPALI)
(ON) (AÇIK)
■ Göz Koruyucu, gözlerinizi mavi ışığa karşı korur.
Göz Koruyucu etkinleştirildiğinde, ekran renk sıcaklığını daha sarı bir ışığa ayarlar.
■ Kullanıcılar herhangi bir Modda Göz Koruyucu işlevini ayarlayabilir.
■ Profesyonel Mod işlevi Okuyucu olarak ayarlandığında Göz Koruyucu işlevinin etkinleştirilmesi zorunludur.
(OFF)
(KAPALI)
(ON) (AÇIK)
■ Kullanıcılar herhangi bir Modda HDCR işlevini ayarlayabilir.
■ HDCR, görüntülerin karşıtlığını artırarak görüntü kalitesini iyileştirir.
■ HDCR işlevi AÇIK olarak ayarlandığında Parlaklık kullanılamaz olacaktır.
■ HDCR ve Hareket Bulanıklığı Önleme işlevleri aynı anda etkinleştirilemez.
(OFF)
(KAPALI)
(ON) (AÇIK)
OFF (KAPALI)
Weak (Zayıf)
Medium (Orta)
Strong (Güçlü)
■ Hareket Bulanıklığı Önleme etkinleştirildiğinde
HDCR ve Parlaklık etkinleştirilemez ve kullanılamaz olacaktır.
■ Hareket Bulanıklığı Önleme etkinleştirildiğinde
Tepki Süresi kullanılamaz olacaktır.
■ Adaptive Sync AÇIK olarak ayarlandığında Hareket
Bulanıklığı Önleme KAPALI olarak ayarlanmalıdır.
■ Görüntü İyileştirme, keskinliklerini artırmak için görüntü kenarlarını iyileştirir.
■ Kullanıcılar herhangi bir Modda Görüntü İyileştirme işlevini ayarlayabilir.
Strongest (En Güçlü)
2-7
2-8 h
Image (Görüntü)
1. Düzey Menü 2./3. Düzey Menü
Brightness
(Parlaklık)
Contrast
(Karşıtlık)
Sharpness
(Netlik)
Color
Temperature
(Renk Sıcaklığı)
Screen Size
(Ekran Boyutu)
0-100
0-100
0-5
Cool (Soğuk)
Normal
Warm (Sıcak)
Customization
(Özelleştirme)
R (0-100)
G (0-100)
B (0-100)
Auto (Otomatik)
4:3
16:9
Açıklama
■ Kullanıcılar, Kullanıcı, RTS, RPG ve Okuyucu modlarında Parlaklık işlevini ayarlayabilir.
■ Hareket Bulanıklığı Önleme veya HDCR etkinleştirildiğinde Parlaklık kullanılamaz olacaktır.
■ Kullanıcılar herhangi bir Modda Karşıtlık işlevini ayarlayabilir.
■ Kullanıcılar herhangi bir Modda Netlik işlevini ayarlayabilir.
■ Netlik, görüntülerin belirginliğini ve ayrıntılarını iyileştirir.
■ Renk Sıcaklığı varsayılan ayarı Normal şeklindedir.
■ Mod efektlerini seçmek ve önizleme yapmak için Yukarı veya Aşağı Düğmesini kullanın.
■ Mod türünüzü onaylayıp uygulamak için Orta
Düğmeye basın.
■ Kullanıcılar Özelleştirme modunda Renk
Sıcaklığı işlevini ayarlayabilir.
■ Kullanıcılar herhangi bir modda, çözünürlükte ve ekran yenileme hızında Ekran Boyutu işlevini ayarlayabilir.
■ Varsayılan değer Oto.'dur.
h
Input Source (Giriş Kaynağı)
1. Düzey Menü 2./3. Düzey Menü
HDMI1
HDMI2
DP
Açıklama
Kullanıcılar herhangi bir Modda Giriş Kaynağı işlevini ayarlayabilir.
h
Navi Key (Gezinme Tuşu)
1. Düzey Menü 2. Düzey Menü
Yukarı / Aşağı /
Sol / Sağ
OFF (KAPALI)
Brightness (Parlaklık)
Game mode (Oyun modu)
Screen Assistance
(Ekran Yardımı)
Alarm Clock (Alarm Saati)
Input Source
(Giriş Kaynağı)
Refresh Rate
(Yenileme Hızı)
Information on Screen
(Ekranda Bilgi)
Açıklama
■ Yukarı Düğmesi varsayılanı Oyun Modu işlevidir.
■ Aşağı Düğmesi varsayılanı Ekran Yardımı işlevidir.
■ Sol Düğme varsayılanı Alarm Saati işlevidir.
■ Sağ Düğme varsayılanı Giriş Kaynağı işlevidir.
■ Tüm Gezinme Tuşu öğeleri ekran menüsü aracılığıyla ayarlanabilir.
OSD Ayarı
2-9
2-8
OSD Ayarı h
Setting (Ayar)
1. Düzey Menü 2. Düzey Menü
Language (Dil) 繁體中文
English
Français
Deutsch
Italiano
Español
한국어
日本語
Русский
Português
简体中文
ไทย
Bahasa Indonesia
हिन्दी
Türkçe
(Yakında daha fazla dil olacaktır)
0~5 Transparency
(Saydamlık)
OSD Time Out
(Ekran Menüsü
Zaman Aşımı)
Power Button
(Güç Düğmesi)
5~30s
OFF (KAPALI)
Standby (Bekleme)
Information on
Screen (Ekranda
Bilgi)
(OFF)
(KAPALI)
(ON) (AÇIK)
Reset (Sıfırla) YES (Evet)
NO (Hayır)
Açıklama
■ Dil fabrika varsayılan ayarı İngilizce şeklindedir.
■ Kullanıcıların, Dil ayarını onaylayıp uygulamak için
Orta Düğmeye basması gereklidir.
■ Dil bağımsız bir ayardır. Kullanıcıların kendi dil ayarı fabrika varsayılan ayarını geçersiz kılacaktır. Kullanıcılar Sıfırla işlevini Evet olarak ayarladığında Dil ayarı değiştirilmeyecektir.
Kullanıcılar herhangi bir Modda Saydamlık işlevini ayarlayabilir.
Kullanıcılar herhangi bir Modda Ekran Menüsü
Zaman Aşımı işlevini ayarlayabilir.
■ Güç düğmesine 5 saniye süreyle basın, monitör kapanacaktır ayarlayabilir.
�
■ Kullanıcılar monitör kapalıyken güç durumunu
■ Kapalı’ya ayarlayın, monitör tamamen kapanacaktır.
■ Bekleme’ye ayarlayın, yalnızca panel ve arka aydınlatma kapanır ancak monitör yine de masaüstü simgesinin ve ekranın yenilenmesini iptal ederek OS algılaması ile harekete geçirilebilir.
■ Monitörün durum bilgisi ekranın sağ tarafında gösterilecektir.
■ Kullanıcılar Ekrandaki Bilgileri etkinleştirebilir veya devre dışı bırakabilir. Varsayılan değer Kapalı şeklindedir.
Kullanıcılar herhangi bir Modda ayarları sıfırlayıp
Ekran Menüsü Varsayılan ayarlarını geri yükleyebilir.
2-9
2-10
OSD Ayarı
PB
Ek
ÖNEMLİ
Bütün bilgiler önceden haber verilmeksizin değişime konudur.
A
A-2
Teknik Özellikler
Model
Boyut
Kavis
Panel Tipi
Çözünürlük
En Boy Oranı
Parlaklık (nit)
Karşıtlık Oranı
Yenileme Hızı
Tepki Süresi
Giriş Arabirimi
G/Ç
İzleme Açıları
DCI-P3/ sRGB
Yüzey İşleme
Görüntü Renkleri
Güç Tipi
Adaptör Özell.
Güç Girişi
Güç Çıkışı
Ayarlama (Eğme)
Kensington Kilidi
VESA Kurulumu
Boyutlar (G x Y x D)
Ağırlık
Ortam Çalışma
Depolama
Optix G241 (3BA4)
60,45 cm
Optix G271 (3CB5)
68,58 cm
Yok
IPS
1920 x 1080 @144 Hz
16:9
250 (Tip)
1000:1
144Hz
1 ms (MPRT)
2 tane HDMI, 1 tane DP
■ 2 tane HDMI
■ 1 tane DisplayPort
■ 1 tane Kulaklık Çıkışı
178° (Y) , 178° (D)
95%/ 128%
Yansıma engelleyici
16,7 milyon
Harici Güç
92%/ 120%
Model: ADPC2045
100~240 Vac, 50~60 Hz, 1,5 A
20V, 2,25A
-5° ~ 20°
Evet
■ Plaka Tipi: 100 x 100 mm
■ Vida Tipi: M4x10 mm
▶ Diş Çapı: 4 mm
▶ Diş Adımı: 0,7 mm
▶ Diş Uzunluğu: 10 mm
540,3 x 422,6 x 219,6 mm
3,3 kg (net) / 5,0 kg (brüt)
612,5 x 454,3 x 219,6 mm
4,1 kg (net) / 6,4 kg (brüt)
Sıcaklık: 0℃ ila 40℃
Nem: %20 ila 90, yoğuşmayan
Rakım: 0 ~ 5000m
Sıcaklık: -20℃ ila 60℃
Nem: %10 ila 90, yoğuşmayan
Ek
A-3
A-2
Ek
Önceden Ayarlanmış Görüntü Modları
Standart
VGA
DOS
SVGA
XGA
Çözünürlük
640x480 @60Hz
640x480 @67Hz
640x480 @72Hz
640x480 @75Hz
640x350 @70Hz
720x400 @70Hz
800x600 @56Hz
800x600 @60Hz
800x600 @72Hz
800x600 @75Hz
1024x768 @60Hz
1024x768 @70Hz
V
V
V
V
V
V
V
Optix G241 (3BA4)
HDMI DP
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
Optix G271 (3CB5)
HDMI DP
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
1024x768 @75Hz V V V V
SXGA
WXGA+
WSXGA+
Tam HD
Video
Zamanlaması
Çözünürlük
1152x864 @75Hz
1280x720 @60Hz
1280x960 @60Hz
1280x1024 @60Hz
1280x1024 @75Hz
1440x900 @60Hz
1680x1050 @60Hz
1920x1080 @60Hz
1920x1080 @144Hz
480P @60Hz
576P @50Hz
720P @50Hz
1080P @50Hz
1080P @60Hz
1080P @120Hz
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
A-3
A-4
Sorun Giderme
Güç LED'i sönük.
■ Monitör güç düğmesine tekrar basın.
■ Monitör güç kablosunun uygun biçimde bağlanıp bağlanmadığını kontrol edin.
Görüntü yok.
■ Bilgisayar grafik kartının uygun biçimde takılıp takılmadığını kontrol edin.
■ Bilgisayarın ve monitörün prizlere bağlandığını ve açıldığını kontrol edin.
■ Monitör sinyal kablosunun uygun biçimde bağlanıp bağlanmadığını kontrol edin.
■ Bilgisayar Bekleme modunda olabilir. Monitörü etkinleştirmek için herhangi bir tuşa basın.
Ekran görüntüsü uygun biçimde boyutlandırılmamış veya ortalanmamış.
Bilgisayarda monitörün görüntülemesine uygun bir ayar yapmak için Önceden
Ayarlanmış Görüntü Modları kısmına başvurun.
Tak ve Çalıştır değil.
■ Monitör güç kablosunun uygun biçimde bağlanıp bağlanmadığını kontrol edin.
■ Monitör sinyal kablosunun uygun biçimde bağlanıp bağlanmadığını kontrol edin.
■ Bilgisayarın ve grafik kartının Tak ve Çalıştır uyumlu olup olmadığını kontrol edin.
Simgeler, yazı tipi veya ekran belirsiz, bulanık ya da renk sorunları var.
■ Video uzatma kabloları kullanmaktan kaçının.
■ Parlaklığı ve karşıtlığı ayarlayın.
■ RGB rengini ayarlayın veya renk sıcaklığını değiştirin.
■ Monitör sinyal kablosunun uygun biçimde bağlanıp bağlanmadığını kontrol edin.
■ Sinyal kablosu bağlayıcısında bükülmüş pimler olup olmadığını kontrol edin.
Monitör kırpışmaya başlıyor veya dalgalanmalar gösteriyor.
■ Yenileme hızını monitörünüzün özelliklerine uygun biçimde değiştirin.
■ Grafik kartınızın sürücülerini güncelleyin.
■ Monitörü, elektromanyetik parazite (EMI) neden olabilecek elektrikli aygıtlardan uzaklaştırın.
Ek
PB
* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project
