MSI Optix MAG271C monitor Användarmanual

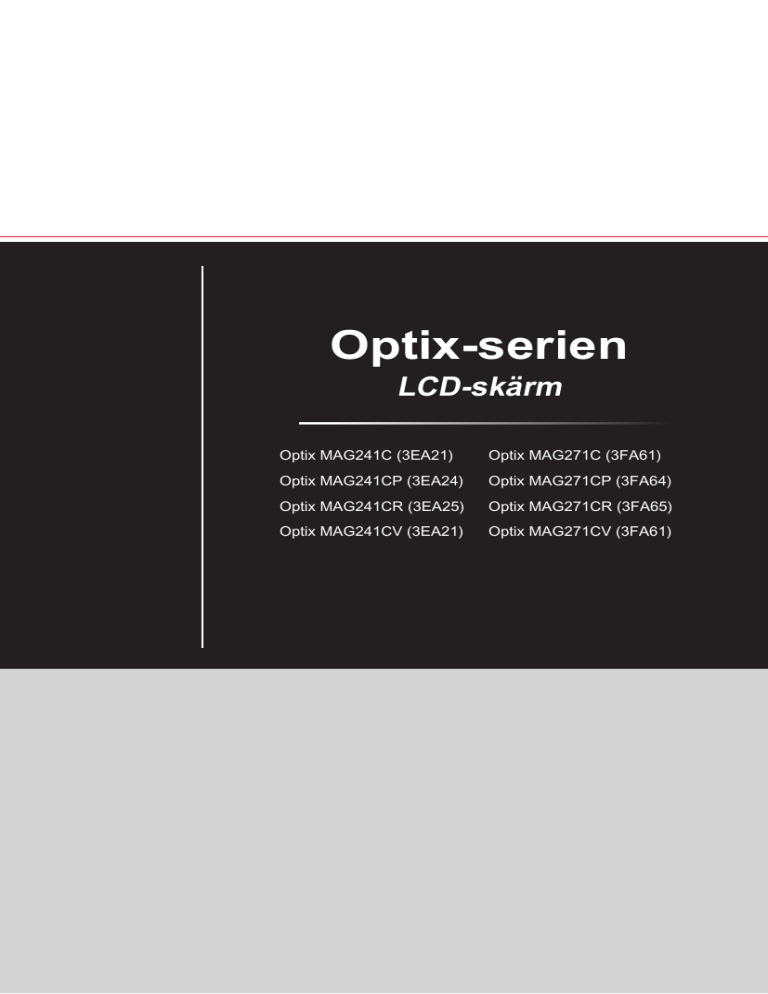

Optix-serien
LCD-skärm
Optix MAG241C (3EA21)
Optix MAG241CP (3EA24)
Optix MAG241CR (3EA25)
Optix MAG241CV (3EA21)
Optix MAG271C (3FA61)
Optix MAG271CP (3FA64)
Optix MAG271CR (3FA65)
Optix MAG271CV (3FA61)
ii
INNEHÅLL
Komma igång ���������������������������������������������������������������������������������1-1
OSD-inställning ������������������������������������������������������������������������������2-1
Förord iii
ii
Förord
Information om upphovsrätt och varumärke
Copyright © Micro-Star Int’l Co�, Ltd� Med ensamrätt� MSI-logotypen är ett registrerat varumärke som ägs av Micro-Star Int’l Co�, Ltd� Alla andra märken och namn som nämns kan vara varumärken som tillhör sina respektive ägare� Ingen uttrycklig eller underförstådd garanti för korrekthet eller fullständighet ges� MSI förbehåller sig rätten att göra ändringar i detta dokument utan föregående information�
Granskning
Granskning Datum
V1�0 2019/06
Teknisk support
Om det uppstår problem med din produkt och ingen lösning hittas i bruksanvisningen, kontakta platsen där du köpte produkten eller den lokala distributören� Alternativt, besök https://www�msi�com/support/ för ytterligare vägledning� iii
iv
Säkerhetsinstruktioner
◙
Läs igenom säkerhetsinstruktionerna noggrant och ordentligt�
◙
Alla uppmaningar och varningar på enheten eller i bruksanvisningen bör uppmärksammas�
◙
Vänd dig endast till kvalificerad personal för service.
Behåll den medföljande användarhandboken för framtida referens�
Ha inte enheten i närheten av fukt och höga temperaturer, för att undvika risk för brand och stötar�
Placera enheten på en stadig yta före installation�
◙
Se till att spänningen ligger inom säkerhetsbegränsningarna och har ställts in på området 100 V-240 V innan enheten ansluts till eluttaget� Ta inte bort skyddsjorden på kontakten� Enheten måste anslutas till ett skyddsjordat uttag�
◙
Koppla alltid ifrån strömkabeln eller stäng av vägguttaget om enheten inte kommer att användas under en längre period för att minska energiförbrukningen�
Ventilationsöppningarna i höljet är till för luftbyte för att förhindra att enheten
överhettas� Täck inte över ventilationshålen�
Lämna inte enheten i ett oventilerat utrymme med en lagringstemperatur på över
60
O
C eller under -20
O
C, eftersom enheten kan skadas�
OBS: Högsta drifttemperatur är cirka 40
O
C�
Se till att koppla ur strömkontakten när du ska rengöra enheten� Använd en mjuk trasa istället för industrikemikalier för att rengöra enheten� Häll aldrig vätska i
öppningarna� Det kan skada enheten eller ge elektriska stötar�
Förord v
iv
Förord
Placera nätsladden så att man inte kan trampa på den� Placera ingenting ovanpå nätsladden�
Håll alltid starkt magnetiska eller elektriska föremål undan från enheten�
Om någon av följande situationer uppstår, låt servicepersonal kontrollera
◙
Strömsladden eller kontakten är skadad�
◙
Vätska har kommit in i enheten�
◙
Enheten har utsatts för fukt�
◙
Enheten fungerar inte bra eller så kan du inte få den att fungera enligt bruksanvisningen�
◙
Enheten har tappats eller skadats�
◙
Enheten har tydliga tecken på sprickor�
Grön produktegensksaper
◙
Minskad energiförbrukning vid drift och i viloläge
◙
Begränsad användning av hälso- och miljöskadliga ämnen
Lätt att ta isär och återvinna
◙
Minskad användning av naturresurser genom uppmuntran till
återanvändning
◙
Förlängd produktlivslängd genom enkla uppgraderingar
◙
Mindre mängd avfall genom inlämningspolicy
Miljöpolicy
◙
Produkten har formgivits för att möjliggöra ordentlig återvinning och återanvändning av delar och bör inte slängas vid slutet av produktlivslängden�
◙
Användare bör kontakta godkänd lokal uppsamlingsplats för återvinning och deponering av produkter som nått slutet av produktlivslängden�
◙
Besök MSI:s webbplats för att hitta en närliggande distributör för ytterligare information om återvinning�
◙
Användare kan också nå oss på gpcontdev@msi�com för information rörande deponering, inlämning, återvinning och isärtagning av MSIprodukter� v
★ Varning! Överanvändning av skärmar kommer sannolikt att påverka synen.
★ Rekommendationer:
1�
Ta 10 minuters paus för varje 30 minuters skärmtid�
2�
Barn under 2 år bör inte ha någon skärmtid� Skärmtiden bör begränsas till mindre än en timme om dagen för barn över 2 år�
vi
CE-överensstämmelse
Denna enhet uppfyller bestämmelserna i rådets direktiv om tillnärmning av medlemsstaternas lagar angående EMC-direktivet (2014/30/EU), lågspänningsdirektivet (2014/35/EU), ErP-direktivet (2009/125/EG) och
RoHS-direktivet (2011/65/EG)� Denna produkt har testats och anses upfylla de harmoniserande standarderna för informationsteknikutrustning publicerade i den europeiska unionens officiella tidning.
FCC-B-uttalande om radiofrekvensenergi
Denna utrustning har testats och funnits uppfylla begränsningarna för en Klass B digital enhet enligt avsnitt 15 i FCC reglerna� Dessa begränsningar är avsedda att ge rimligt skydd mot skadliga störningar i heminstallationer� Denna utrustning genererar, använder och kan utsända radiofrekvensenergi och om den inte installeras och används enligt bruksanvisningen kan den orsaka skadliga störningar på radiokommunikationer� Det finns dock inga garantier för att störningar inte kommer att uppstå i en viss installation.
Om denna utrustning orsakar skadliga störningar på radio- eller TV-mottagning, vilket kan avgöras genom att utrustningen stängs av och slås på, uppmanas användaren att försöka rätta till störningarna genom ett vidta en eller fler av följande åtgärder:
￭
Rikta om eller omplacera mottagarantennen�
￭
Öka avståndet mellan utrustningen och mottagaren.
￭
Anslut utrustningen till ett uttag på en annan krets än den som mottagaren är ansluten till�
￭
Rådfråga återförsäljaren eller en erfaren radio/TV-tekniker�
Notering 1
Ändringar eller modifieringar som inte uttryckligen godkänts av parten ansvarig för uppfyllande kan upphäva användarens behörighet att använda denna utrustning�
Notering 2
Skärmade gränssnittskablar och strömsladd, om sådan finns, måste användas för att uppfylla strålningsgränsvärdena�
Denna enhet uppfyller Del 15 av FCCs regler� Hantering gäller under följande två villkor:
1� Denna enhet får inte orsaka skadliga störningar, och
2� Denna enhet måste acceptera all mottagen störning, inklusive störning som kan orsaka bristfällig funktion�
Förord vii
vi
Förord
WEEE-deklaration
Under Europeiska Unionens ("EU") direktiv om avfall från elektriska och elektroniska produkter, direktiv 2012/19/EU, som träder i kraft 13 augusti,
2005, får inte "elektrisk och elektronisk utrustning" längre kasseras som kommunalt avfall, och tillverkare av täckt elektronisk utrustning är skyldiga att ta tillbaka sådana produkter vid slutet av deras användbara livslängd�
Information om kemiska substanser
I enlighet med regelverk för kemiska substanser som t�ex� EU REACH Regulation
(Regulation EC nr� 1907/2006 från Europaparlamentet och Europarådet) tillhandahåller
MSI information om kemiska substanser på: https://www�msi�com/html/popup/csr/ evmtprtt_pcm�html vii
Komma igång
Detta kapitel ger information om hur man ställer in maskinvaran� Var försiktig vid anslutning av kringutrustning och när du håller i enheterna� Använd en jordansluten handledsrem för att undvika statisk elektricitet�
VIKTIGT
•
Illustrationerna är enbart som referens� Din skärm kan se annorlunda ut�
•
Använd inte vassa föremål på skärmen�
1
1-2
Förpackningens innehåll
1. Skärm
2. Stativ
3. Stativ med skruv
4. Strömsladd
5. HDMI-kabel
6. DisplayPort-kabel (tillval)
7. USB-uppströmskabel (för att aktivera USB-portarna på skärmen)
8. Snabbstartguide
9. Garantikort
* Kontakta platsen där du köpte produkten eller en lokal återförsäljare om något av föremålen är trasigt eller saknas.
* Paketets innehåll kan variera beroende på land.
Komma igång
1-3
1-2
Installera skärmstativet (tillval)
h
MAG241C/ MAG241CV/ MAG271C/ MAG271CV
1� Lägg skärmen på en stabil plan yta�
2� Anslut basen på stativet�
3� Dra åt basens skruv för att fästa den�
1
Komma igång
2
1-3
3
1-4 h
MAG241CP/ MAG241CR/ MAG271CP/ MAG271CR
1� Passa in stativet på skärmen�
2� Anslut basen på stativet�
3� Dra åt basens skruv för att fästa den�
1
2
3
VIKTIGT
Placera skärmen på en mjuk skyddad yta för att undvika repor på skärmpanelen�
Komma igång
1-5
1-4
Ställa in skärmen
Denna skärm är utformat för att maximera visningskomforten med sina inställningsmöjligheter som lutning och höjning/sänkning�
VIKTIGT
Undvik att trycka på skärmpanelen när du ställer in den�
Komma igång
130mm
Optix MAG241CR
Optix MAG241CP
Optix MAG271CR
Optix MAG271CP
Optix MAG241C
Optix MAG241CR
Optix MAG241CP
Optix MAG241CV
Optix MAG271C
Optix MAG271CR
Optix MAG271CP
Optix MAG271CV
1-5
Skärmöversikt
3
HDMI1
4
HDMI2
5
DP
6 7 8 9
10
1-6
3
4
5
6
1
2
Strömknapp
Navi Key
HDMI-port
HDMI-port
DisplayPort
Hörlursuttag
1
2
Komma igång
1-7
1-6
Komma igång
7
USB 2�0 Type A-nedströmsport
8
USB 2�0 Type A-nedströmsport
9
USB 2�0 Type B-uppströmsport
För USB-uppströmskabel�
VIKTIGT
Kontrollera förpackningen för USBuppströmskabeln och anslut den till datorn och skärmen� När denna kabel är ansluten, är USB Type
A-nedströmsportarna på skärmen redo för användning�
10
Kensingtonlås
Till dator
Till skärm
1-7
1-8
Anslut skärmen till datorn
1� Stäng av din dator�
2� Anslut HDMI/DisplayPort-kabeln från skärmen till din dator�
3� Anslut nätsladden till skärmens strömuttag� (Figur A)
4� Anslut strömkabeln till eluttaget� (Figur B)
5� Slå på skärmen (Figur C)
6� Välj indatakälla i OSD-menyn och slå på datorn�
A
~
B
C
Komma igång
PB
OSD-inställning
Detta kapitel behandlar väsentlig information om OSD-inställningar�
VIKTIGT
All information kan ändras utan föregående meddelande�
2
Navi Key
Skärmen har en Navi Key (navigeringstangent), en kontroll med flera riktningar som ger dig möjlighet att navigera Skärmmenyn (OSD)�
Navi Key
2-2
Följande är standardinställningarna för Navi Key�
Navi Key
Mittknapp
Snabbtangent
(När OSD-menyn är AV)
OSD-huvudmeny
Grundläggande användning
(När OSD-menyn är PÅ)
■ Gå in på undermnyer
■ Bekräfta ett val eller en inställning
OSD-inställning
2-3
2-2
OSD-inställning
Navi Key
Upp
Ned
Vänster
Höger
Snabbtangent
(När OSD-menyn är AV)
Spelläge ■ Tryck på mittknappen för att bekräfta val och avsluta�
■ Tryck på upp- och nedknapparna för att justera�
■ Tryck på vänster knapp för att avbryta förhandsgrankningen och avsluta utan att verkställa lägeseffekt.
Skärmassistens
Alarm
Indatakälla
■ Tryck på mittknappen för att bekräfta val och avsluta�
■ Tryck på upp- och nedknapparna för att justera�
■ Tryck på vänster knapp för att avbryta förhandsgranskningen och avsluta�
■ Tryck på mittknappen för att bekräfta val och avsluta�
■ Tryck på upp- och nedknapparna för att välja�
■ Tryck på vänster knapp för att avbryta förhandsgranskningen och avsluta�
■ Tryck på mittknappen för att bekräfta val och avsluta�
■ Tryck på upp- och nedknapparna för att välja�
■ Tryck på vänster knapp för att avsluta�
Grundläggande användning
(När OSD-menyn är PÅ)
■ Välj funktionsmenyer och föremål
■ Låter dig justera funktionsvärden uppåt
■ Välj funktionsmenyer och föremål
■ Låter dig justera funktionsvärden nedåt�
■ Välj funktionsmenyer och föremål
■ Avsluta nuvarande meny
■ Välj funktionsmenyer och föremål
■ Gå in på undermnyer
2-3
2-4
Användare kan gå in i OSD-menyn för att själva anpassa sina Navi Keysnabbtangenter� Fler alternativ för Snabbtangenter följer nedan�
Alternativ för Navi Key-snabbtangenter Åtgärder
Ljusstyrka ■ Tryck på mittknappen för att spara värde och avsluta�
■ Tryck på upp- och nedknapparna för att justera�
■ Tryck på vänster knapp för att avbryta förhandsgranskningen och avsluta�
■ Standardljusstyrka för FHD är 80�
Uppdat� förhållande
■ Tryck på mittknappen för att bekräfta val och avsluta�
■ Tryck på höger knapp för att starta och vänster knapp för att avsluta Uppdateringsförhållandet�
OSD-inställning
2-5
2-4
OSD-inställning
OSD-inställning via Navi Key
Tryck på mittknappen på Navi Key för att starta huvudmenyn för Skärmvisning
(OSD)� Använd knapparna upp, ned, vänster, höger för att ställa in de önskade funktionsmenyerna så att det passar dina personliga prefenser� h
GAMING
Menynivå 1
Spelläge
Menynivå 2/3
Användare
FPS
Racing
Beskrivning
Standardläge Alla föremål kan anpassas av användare�
Alla föremål kan anpassas, utom Justering av svärta, Bildförbättring, Ljusstyrka och Kontrast�
Alla föremål kan anpassas, utom Ljusstyrka,
Kontrast och Bildförbättring�
RTS
RPG
Alla föremål kan anpassas, utom Ljusstyrka,
Kontrast och Bildförbättring�
Alla föremål kan anpassas, utom Ljusstyrka,
Kontrast, Justering av svärta och Bildförbättring�
■ Använd upp- och nedknapparna för att välja förhandsgranskning av lägeseffekter.
■ Tryck på mittknappen för att bekräfta och tillämpa ditt typläge�
Just� av svärta 0-20 ■ Använd upp- och nedknapparna för att justera värdet�
■ Denna funktion förbättrar bakgrundens ljusstyrka och rekommenderas för FPS-spel�
2-5
2-6
Menynivå 1
Svarstid
Antirörelsoskärpa
Uppdat� förhållande
Alarm
Menynivå 2/3
Normal
Snabb
Snabbast
(AV)
(PÅ)
Placering Överst vänster
Överst höger
Nederst vänster
Längst ned till höger
AV
PÅ
Placering Överst vänster
Överst höger
Nederst vänster
Längst ned till höger
AV
15:00
30:00
45:00
60:00
00:01~99:59
Beskrivning
■ Användare kan anpassa Svarstid i alla lägen�
■ När Svarstid är inställd på läget Snabbast med minst 75 Hz uppdateringsförhållande för skärmen, kommer Anti Motion Blur (Antirörelsoskärpa) att aktiveras automatiskt�
■ När skärmens Uppdateringsförhållande
är lägre än 75 HZ, kommer "Snabbast" att gråtonas�
■ Denna funktion rekommenderas för FPS- och racingspel�
■ Ljusstyrka kan inte anpassas när Anti Motion
Blur är PÅ�
■ När Svarstid är inställd på läget Snabbast med minst 75 Hz uppdateringsförhållande för skärmen, kommer Anti Motion Blur (Antirörelsoskärpa) att aktiveras automatiskt�
■ När skärmens Uppdateringsförhållande är lägre än 75 HZ, kan Anti Motion Blur inte aktiveras och Svarstid kan inte ställas in på
Snabbast�
■ När Anti Motion Blur är aktiverat, kan HDCR inte aktiveras och kommer att gråtonas�
■ Denna funktion rekommenderas för bio,
FPS- och racingspel�
■ När FreeSync är aktiverat, kommer Anti
Motion Blur att gråtonas�
■ Användare kan anpassa
Uppdateringsförhållande i alla lägen�
■ Standardplacering för
Uppdateringförhållande är längst ner till vänster� Placeringen kan anpassas i
OSD-menyn� Tryck på mittknappen för att bekräfta och verkställa placeringen av
Uppdateringsförhållande�
■ Denna skärm följer och fungerar på operativsystemets förinställda
Uppdateringsförhållande för skärmen�
■ Användare kan anpassa Alarm i alla lägen�
■ När du ställt in tiden, tryck på mittknappen för att aktivera tidtagaren�
■ Standardplacering för Alarm är längst upp till vänster� Användare kan själva välja placering�
OSD-inställning
2-7
2-6
Menynivå 1 Menynivå 2/3
Skärmassistens Ingen
OSD-inställning
Beskrivning
■ Användare kan anpassa Skärmassistens i alla lägen�
■ Skärmassistens har inga standardinställningar�
FreeSync
(AV)
(PÅ)
■ FreeSync förebygger screen tearing�
■ HDMI-standard är PÅ men är gråtonad (går inte att ändra)�
■ DisplayPort-standard är PÅ och kan anpassas till PÅ/AV i alla lägen, upplösningar, indatakällor och skärmens uppdateringshastigheter�
■ När FreeSync är aktiverat, kommer Anti
Motion Blur att gråtonas� h
Professionell
Menynivå 1
Proffsläge
Eye Saver
Menynivå 2
Användare
Läsare
Bio
Beskrivning
Standardläge Alla föremål kan anpassas av användare�
Alla föremål kan anpassas, utom Ljusstyrka,
Kontrast och Eye Saver�
Alla föremål kan anpassas, utom Ljusstyrka,
Kontrast och Bildförbättring�
Designer Alla föremål kan anpassas, utom Justering av svärta, Ljusstyrka och Kontrast�
■ Använd upp- och nedknapparna för att välja förhandsgranskning av lägeseffekter.
■ Tryck på mittknappen för att bekräfta och tillämpa ditt typläge�
(AV)
(PÅ)
■ Eye Saver skyddar dina ögon mot blått ljus�
När den är aktiverad, anpassar Eye Saver skärmens färgtemperatur till ett gulare sken�
■ Användare kan anpassa Eye Saver i alla lägen�
■ När Proffsläget är inställt på Läsare, måste
Eye Saver aktiveras�
2-7
Menynivå 1
HDCR
Menynivå 2
(AV)
(PÅ)
Antirörelsoskärpa
(AV)
(PÅ)
2-8
Bildförbättring AV
Svag
Medium
Stark
Starkast h
Menynivå 1
Ljusstyrka
Menynivå 2/3
0-100
Kontrast
Skärpa
0-100
0-5
Beskrivning
■ HDCR-standard är AV� Användare kan anpassa HDCR i alla lägen�
■ HDCR förbättrar bildkvaliteten genom att öka bildkontrasten�
■ När HDCR är PÅ, kommer Ljusstyrka att gråtonas�
■ HDCR och Anti Motion Blur kan inte aktiveras samtidigt�
■ När HDCR är aktiverad kan Anti Motion Blur inte aktiveras och svarstiden kan inte ställas in på Snabbast�
■ Ljusstyrka kan inte anpassas när Anti Motion
Blur är PÅ�
■ När Svarstid är inställd på läget Snabbast med minst 75 Hz uppdateringsförhållande för skärmen, kommer Anti Motion Blur (Antirörelsoskärpa) att aktiveras automatiskt�
■ När skärmens Uppdateringsförhållande är lägre än 75 HZ, kan Anti Motion Blur inte aktiveras och Svarstid kan inte ställas in på
Snabbast�
■ När Anti Motion Blur är aktiverat, kan HDCR inte aktiveras och kommer att gråtonas�
■ Denna funktion rekommenderas för bio, FPS- och racingspel�
■ När FreeSync är aktiverat, kommer Anti
Motion Blur att gråtonas�
■ Bildförbättring förbättrar bildens kanter för att förbättra konturskärpan�
■ Användare kan anpassa Bildförbättring i alla lägen�
Beskrivning
■ Standardljusstyrka är 80�
■ Användare kan anpassa Ljusstyrka i lägena
Användare, RTS, RPG och Läsning�
■ Ljusstyrkan kommer att gråtonas när Anti
Motion Blur och HCDR är PÅ�
■ Standardkontrast är 80�
■ Användare kan anpassa Kontrast i alla lägen�
■ Standardskärpa är 0� Användare kan anpassa skärpa i alla lägen�
■ Skärpan förbättrar tydlighet och bilddetaljer�
OSD-inställning
2-9
2-8
OSD-inställning
Färgtemperatur Kall
Normal
Varm
Anpassning
Skärmstorlek 4:3
16:9
R (0-100)
G (0-100)
B (0-100)
■ Standardfärgtemperatur är Normal�
■ Använd upp- och nedknapparna för att välja förhandsgranskning av lägeseffekter.
■ Tryck på mittknappen för att bekräfta och tillämpa ditt typläge�
■ Användare kan anpassa Färgtemperatur i
Anpassningsläget�
■ Standard för Anpassningsläget är 50/50/50�
■ Standardskärmstorlek är 16:9�
■ Användare kan anpassa Skärmstorlek i alla lägen, upplösningar och uppdateringsförhållanden� h
Indatakälla
Menynivå 1
HDMI1
HDMI2
DP
Beskrivning
Användare kan anpassa Indatakälla i alla lägen�
2-9
2-10 h
Navi Key
Menynivå 1
Upp
Ned
Vänster
Höger
Menynivå 2
AV
Ljusstyrka
Spelläge
Skärmassistens
Alarm
Indatakälla
Uppdat�förhållande
AV
Ljusstyrka
Spelläge
Skärmassistens
Alarm
Indatakälla
Uppdat�förhållande
AV
Ljusstyrka
Spelläge
Skärmassistens
Alarm
Indatakälla
Uppdat�förhållande
AV
Ljusstyrka
Spelläge
Skärmassistens
Alarm
Indatakälla
Uppdat�förhållande
Beskrivning
■ Standardinställning för uppknappen är spelläge�
■ Standardinställning för nedknappen är
Skärmassistens�
■ Standardinställning för vänsterknappen är
Alarm�
■ Standardinställning för högerknappen är
Indatakälla�
■ Alla Navi Key-föremål kan anpassas via OSDmenyn�
OSD-inställning
2-11
2-10
OSD-inställning h
Inställning
Menynivå 1
Språk
Transparens
Menynivå 2
繁體中文
English
Français
Deutsch
Italiano
Español
한국어
日本語
Русский
Português
简体中文
ไทย
Bahasa Indonesia
हिन्दी
Türkçe
یسراف
Tiếng Việt
עברית
বাংলা
ّيِب َرَع
(Fler språk kommer inom kort)
0~5
OSD-Time Out 5-30 s
RGB-indikator
Återställ
AV
PÅ
JA
NEJ
Beskrivning
■ Det standardinställda språket är engelska�
■ Användare måste trycka på mittknappen för att bekräfta och verkställa Språkinställningen�
■ Språk är en självständig inställning� Användares egna språkinställningar kommer att åsidosätta standardinställningen� När användare väljer Ja på Återställ, kommer språket inte att ändras�
Standardtransparens är 0� Användare kan anpassa
Transparens i alla lägen�
Standardinställning för OSD-Time Out är 20 s�
Användare kan anpassa OSD-Time Out i alla lägen�
RGB-indikator är på� Användaren kan justera
RGB-indikatorn till På eller Av (enbart för
MAG241CR och MAG271CR)�
Användare kan återställa till OSDfabriksinställningar i alla lägen�
2-11
Bilaga
VIKTIGT
All information kan ändras utan föregående meddelande�
A
A-2
Specifikationer
Modell
Storlek
Välvning
Paneltyp
Upplösning
Bildformat
Ljusstyrka (cd/m2)
Kontrastförhållande
Uppdat�förhållande
Svarstid
Ingående gränssnitt
I/O
Visningsvinklar
DCI-P3/ sRGB
Ytbehandling
Visningsfärger
Strömtyp
Strömförbrukning (vanlig)
Ineffekt
Justering (lutning)
Kensingtonlås
VESA-montering
Mått (B x H x D)
Nettovikt
Miljö Drift
Förvaring
MAG241C
MAG241CV
59,94 cm
1500R
VA
1920 x 1080 på 144 Hz
16:9
300 (max)
3000:1
144Hz
1 ms (MPRT)
MAG271C
MAG271CV
68,58 cm
1800R
HDMI x2, DP x1
■ HDMI x2
■ Bildskärmsport x1
■ USB 2�0 Type A x2 (baksida)
■ USB 2�0 Type B x1 (baksida för dator och skärm)
■ Digital ljudutgång x1
178°(H) , 178°(B)
90%/ 115% 90%/ 115%
Reflexskydd
16,7M
Intern ström
45 W 55 W
100~240 V växelström, 50~60 Hz, 1,5A
-5° ~ 20°
Ja
■ Typ av platta: 100 x 100 mm
■ Skruvtyp: M4x10 mm
▶ Gängdiameter: 4 mm
▶ Gängans delning: 0,7 mm
▶ Gänglängd: 10 mm
536,4 x 411,5 x 225,2 mm
4,2 kg (netto), 6,4 kg (brutto)
612,0 x 451,8 x 225,2 mm
5,6 kg (netto), 8,0 kg (brutto)
Temperatur: 0℃ till 40℃
Fukt: 20 % till 90 %, utan kondens
Höjd: 0 ~ 5 000m
Temperatur: -20℃ till 60℃
Fukt: 10% till 90 %, utan kondens
Bilaga
A-3
A-2
Bilaga
Modell
Storlek
Välvning
Paneltyp
Upplösning
Bildformat
Ljusstyrka (cd/m2)
Kontrastförhållande
Uppdat�förhållande
Svarstid
Ingående gränssnitt
I/O
Visningsvinklar
DCI-P3/ sRGB
Ytbehandling
Visningsfärger
Strömtyp
Strömförbrukning (vanlig)
Ineffekt
Justering (lutning)
Justering (höjd)
Kensingtonlås
VESA-montering
Mått (B x H x D)
Nettovikt
Miljö Drift
Förvaring
Indikatorkontroll
MAG241CR
MAG241CP
59,94 cm
1500R
VA
1920 x 1080 på 144 Hz
16:9
300 (max)
3000:1
144Hz
MAG271CR
MAG271CP
68,58 cm
1800R
1 ms (MPRT)
HDMI x2, DP x1
■ HDMI x2
■ Bildskärmsport x1
■ USB 2�0 Type A x2 (baksida)
■ USB 2�0 Type B x1 (baksida för dator och skärm)
■ Digital ljudutgång x1
178°(H) , 178°(B)
90%/ 115% 90%/ 115%
Reflexskydd
16,7M
Intern ström
47 W 57 W
100~240 V växelström, 50~60 Hz, 1,5A
-5° ~ 20°
0 ~ 130mm
Ja
■ Typ av platta: 100 x 100 mm
■ Skruvtyp: M4x10 mm
▶ Gängdiameter: 4 mm
▶ Gängans delning: 0,7 mm
▶ Gänglängd: 10 mm
536,4 x 531,2 x 231,2 mm (max) 612,0 x 560,0 x 266,5 mm (max)
5,1 kg (netto), 7,3 kg (brutto) 6,4 kg (netto), 9,1 kg (brutto)
Temperatur: 0℃ till 40℃
Fukt: 20 % till 90 %, utan kondens
Höjd: 0 ~ 5 000m
Temperatur: -20℃ till 60℃
Fukt: 10% till 90 %, utan kondens
Mystic light-indikatorstöd (RGB-indikator)
(MAG241CR/ MAG271CR)
A-3
A-4
Förinställda visningslägen
Standard Upplösning
MAG241C
MAG241CP
MAG241CR
MAG241CV
VGA
Dos-läge
SVGA
XGA
XGA+
SXGA
WXGA
VESA
SDTV
HDTV
WXGA+
WSXGA+
Full HD
640x480 på 60 Hz
640x480 på 67 Hz
640x480 på 72 Hz
640x480 på 75 Hz
720x400 på 70 Hz
800x600 på 56 Hz
800x600 på 60 Hz
800x600 på 72 Hz
800x600 på 75 Hz
1024x768 på 60 Hz
1024x768 på 70 Hz
1024x768 på 75 Hz
1152x864 på 75 Hz
1280x1024 på 60 Hz
1280x1024 på 75 Hz
1280x720 på 60 Hz
1280x960 på 60 Hz
640x480P på 60 Hz
720x480P på 60 Hz
720x576P på 50 Hz
1440x480P på 60 HZ
1440x576P på 50 HZ
1280x720P på 50 Hz
1280x720P på 60 Hz
1920x1080P på 50 Hz
1920x1080P på 60 HZ
1440x900 på 60 Hz
1680x1050 på 60 Hz
1920x1080 på 60 Hz
1920x1080 på 120 Hz
1920x1080 på 144 Hz
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
HDMI / DP
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
MAG271C
MAG271CP
MAG271CR
MAG271CV
Bilaga
A-5
A-4
Bilaga
Felsökning
Strömindikatorn är släckt
■ Tryck på skärmens strömknapp igen�
■ Kontrollera att skärmens strömkabel är ordentligt ansluten�
Ingen bild�
■ Kontrollera att datorns grafikkort sitter i ordentligt.
■ Kontrollera att datorn och skärmen är anslutna till eluttag och är påslagna�
■ Kontrollera att skärmens signalkabel är ordentligt ansluten�
■ Datorn kan vara i Viloläge� Tryck på en valfri knapp för att aktivera skärmen�
Skärmbilden har inte rätt storlek eller är inte centrerad�
Se Förinställda visningslägen för att anpassa datorns inställningar så att de passar bildskärmen�
Ingen Plug & Play�
■ Kontrollera att skärmens strömkabel är ordentligt ansluten�
■ Kontrollera att skärmens signalkabel är ordentligt ansluten�
■ Kontrollera om datorn och grafikkortet är kompatibla med Plug & Play.
Ikonerna, typsnittet eller skärmen är oklara, suddiga eller har färgproblem�
■ Undvik att använda förlängningskabel för video�
■ Justera ljusstyrka och kontrast�
■
■
Justera RGB-färg eller tona färgtemperatur�
Kontrollera att skärmens signalkabel är ordentligt ansluten�
■ Kontrollera om det finns böjda stift på signalkabelns kontakt.
Skärmen flimrar eller visar vågor.
■ Ändra uppdateringsförhållandet för att passa skärmens kapacitet�
■ Uppdatera grafikkortets drivrutiner.
■ Håll skärmen borta från elektriska enheter som kan orsaka elektromagnetiska interferenser (EMI)�
A-5
* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project
