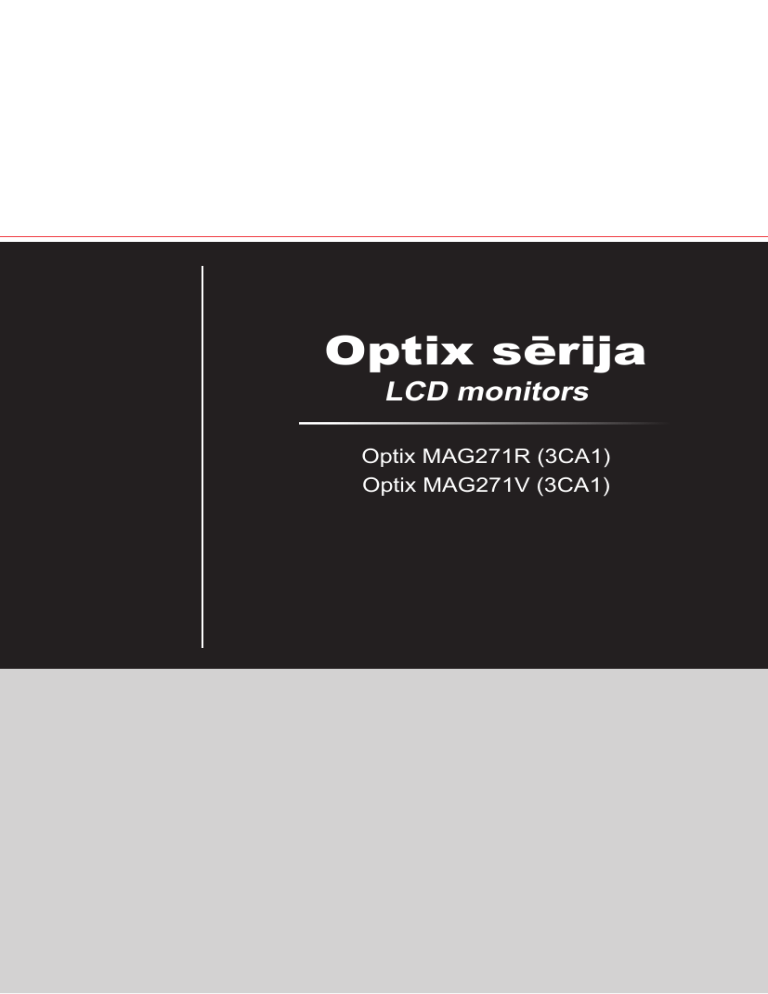

MSI Optix MAG271R monitor Lietotāja rokasgrāmata
Optix sērija
LCD monitors
Optix MAG271R (3CA1)
Optix MAG271V (3CA1)
ii
Saturs
FCC-B Radiofrekvences traucējumu paziņojums ��������������������������������������������������� vi
WEEE (EEIA - elektrisko un elektronisko iekārtu atkritumi) paziņojums ���������������� vii
Darba uzsākšana
................................................ 1-1
Ekrāna izvēlnes iestatīšana
................................ 2-1
Ekrāna izvēlnes iestatīšana, izmantojot navigācijas taustiņu ������������������������������� 2-5
Pielikums
...............................................................A-1
Priekšvārds iii
ii
Priekšvārds
Paziņojums par autortiesībām un preču zīmēm
Autortiesības © Micro-Star Int’l Co�, Ltd� Visas tiesības paturētas� Izmantotais MSI logotips ir Micro-Star Int 'l Co�, Ltd� reģistrēta preču zīme� Visas citas minētās preču zīmes un nosaukumi var būt attiecīgo īpašnieku preču zīmes� Netiek izteikta vai netieši norādīta garantija attiecībā uz precizitāti vai pabeigtību� MSI patur tiesības veikt izmaiņas šajā dokumentā bez iepriekšēja brīdinājuma�
Pārskatīšana
Pārskatīšana
V1�0
Datums
2019/03
Tehniskais atbalsts
Ja rodas problēmas ar produktu un, izmantojot lietotāja rokasgrāmatu, nav iespējams rast risinājumu, lūdzu, sazinieties ar savu iegādes vietu vai vietējo izplatītāju� Vai arī, lūdzu, apmeklējiet https://www�msi�com/support/, lai saņemtu papildu norādījumus� iii
iv
Drošības instrukcijas
◙
Rūpīgi un pilnībā izlasiet drošības norādījumus�
◙
Jāievēro visi drošības pasākumi un brīdinājumi, kas norādīti uz ierīces vai lietotāja rokasgrāmatā�
◙
Apkopi uzticiet kvalificētam personālam�
Saglabājiet iepakojumā iekļauto lietotāja rokasgrāmatu turpmākai atsaucei�
Lai novērstu ugunsgrēka vai strāvas trieciena risku, neturiet ierīci mitrumā un augstā temperatūrā�
Pirms ierīces uzstādīšanas novietojiet to uz drošas plakanas virsmas�
◙
Pirms ierīces pievienošanas elektrotīklam pārliecinieties, vai strāvas spriegums ir drošības robežās un ir pareizi noregulēts līdz 100 - 240V vērtībai� Neatspējojiet kontaktdakšas aizsargzemējuma kontaktu� Ierīcei jābūt savienotai ar iezemētu strāvas kontaktligzdu�
◙
Vienmēr atvienojiet strāvas vadu vai izslēdziet sienas kontaktligzdu, ja ierīce noteiktu laiku netiek izmantota, lai sasniegtu nulles enerģijas patēriņu�
Ierīces ventilatoru izmanto gaisa konvekcijai un ierīces pārkaršanas novēršanai�
Nenosedziet ventilatoru�
Neatstājiet ierīci nekondicionētā vidē ar uzglabāšanas temperatūru augstāku par
60
O
C vai zemāku par -20
O
C, kas var sabojāt ierīci�
PIEZĪME� Maksimālā darbības temperatūra ir aptuveni 40
O
C�
Tīrot ierīci, izņemiet kontaktdakšu� Ierīces tīrīšanai izmantojiet mīkstu drāniņu, nevis rūpniecisku ķīmisku vielu� Nekad nelejiet atverē šķidrumu, jo tas var sabojāt ierīci vai izraisīt elektrošoku�
Priekšvārds v
iv
Priekšvārds
Novietojiet strāvas vadu tā, lai cilvēki tam nekāptu virsū� Nenovietojiet jebkādus priekšmetus uz strāvas vada�
Nekad neturiet ierīces tuvumā spēcīgus magnētiskos vai elektriskos objektus�
Ja rodas kāda no tālāk norādītajām situācijām, lūdziet ierīci pārbaudīt servisa personālam�
◙
Ir bojāts strāvas vads vai kontaktdakša�
Ierīcē ir iekļuvis šķidrums�
◙
Ierīce ir tikusi pakļauta mitruma iedarbībai�
◙
Ierīce nedarbojas labi vai arī to nevar izmantot atbilstoši lietotāja rokasgrāmatai�
◙
Ierīce ir nokritusi un bojāta�
◙
Ierīcei ir acīmredzami salūzusi�
Zaļā produkta raksturojums
◙
Samazināts enerģijas patēriņš darba un gaidstāves režīmos
Ierobežots videi un veselībai kaitīgo vielu pielietojums
◙
Viegli demontējama un pārstrādājama
◙
Samazināta dabas resursu izmantošana, izmantojot izejvielu otrreizējo pārstrādi
◙
Ilgāks produkta kalpošanas laiks, ņemot vērā vienkāršu atjaunināšanas procesu
◙
Samazināts cieto atkritumu daudzums, īstenojot atpakaļpieņemšanas politiku�
Vides politika
◙
Šis produkts ir izstrādāts, lai nodrošinātu atbilstošu detaļu atkārtotu izmantošanu un pārstrādi, un to nevajadzētu izmest kalpošanas laika beigās�
◙
Lietotājiem jāsazinās ar vietējo autorizēto savākšanas punktu otrreizējai pārstrādei un jāiznīcina nolietotie produkti�
◙
Apmeklējiet MSI tīmekļa vietni un atrodiet tuvumā esošu izplatītāju, lai iegūtu papildinformāciju par otrreizējo pārstrādi�
◙
Lietotāji var ar mums sazināties pa e-pastu gpcontdev@msi�com, lai iegūtu informāciju par MSI produktu pareizu likvidēšanu, atpakaļpieņemšanu, otrreizēju pārstrādi un izjaukšanu�
★ Brīdinājums� Pārmērīga ekrānu izmantošana var ietekmēt redzi�
★ Ieteikumi�
1�
Paņemiet 10 minūšu pārtraukumu katrās 30 ekrāna laika minūtēs�
2�
Bērniem, kas jaunāki par 2 gadiem, nedrīkst izmantot ekrānu� Bērniem no 2 gadu vecuma ekrāna laiks ir jāierobežo līdz mazāk nekā vienai stundai dienā� v
vi
CE atbilstība
Šī ierīce atbilst prasībām, kas noteiktas Padomes Direktīvā par dalībvalstu tiesību aktu tuvināšanu attiecībā uz elektromagnētisko savietojamību
(2014/30/ES), Zemsprieguma Direktīvā (2014/35/ES), EP direktīvā
(2009/125/EK) un RoHS Direktīvā (Direktīvā par dažu bīstamu vielu izmantošanas ierobežošanu elektriskās un elektroniskās iekārtās) (2011/65/ES)� Šis produkts ir pārbaudīts un atzīts par atbilstīgu saskaņotajiem standartiem attiecībā uz informācijas tehnoloģiju iekārtām, kas publicēti saskaņā ar Eiropas Savienības Oficiālā
Vēstneša direktīvām�
FCC-B Radiofrekvences traucējumu paziņojums
Šis aprīkojums ir pārbaudīts un atbilst B� kategorijas digitālo ierīču ierobežojumiem saskaņā ar FCC noteikumu 15� daļu� Šie ierobežojumi ir noteikti, lai nodrošinātu saprātīgu aizsardzību pret kaitīgiem traucējumiem dzīvojamo māju instalācijās�
Šis aprīkojums rada, izmanto un var izstarot radiofrekvences enerģiju un, ja tas netiek uzstādīts un lietots saskaņā ar instrukciju rokasgrāmatu, tas var radīt kaitīgus radiosakaru traucējumus� Tomēr nav nekādu garantiju, ka traucējumi nradīsies kādā noteiktā instalācijā� Ja šī ierīce patiešām rada kaitīgus traucējumus radio un televīzijas uztveršanai, ko var noteikt, izslēdzot un ieslēdzot ierīci, lietotājam jāmēģina novērst šos kaitējumus kādā no tālāk norādītajiem veidiem�
￭
Pagrieziet vai pārvietojiet uztverošo antenu�
￭
Palieliniet attālumu starp ierīci un uztvērēju�
￭
Pievienojiet ierīci citas elektriskās ķēdes kontaktligzdā, kurā nav pieslēgts uztvērējs�
￭
Problēmu atrisināšanai sazinieties ar pārdevēju vai pieredzējušu radio/ televīzijas speciālistu�
1� paziņojums
Veicot izmaiņas vai modifikācijas, ko nav pienācīgi apstiprinājušas atbildīgās iestādes, kas atbildīgas par atbilstības noteikumu ievērošanu, var tikt atņemtas lietotāja tiesības ekspluatēt šo ierīci�
2� paziņojums
Lai ievērotu emisijas robežvērtības, jāizmanto ekranēti saskarnes kabeļi un maiņstrāvas vads, ja tāds ir�
Ierīce atbilst FCC noteikumu 15� daļai� Lietošanai ir noteikti divi tālāk norādīti nosacījumi:
1� šī ierīce nedrīkst radīt būtiskus traucējumus, un
2� šai ierīcei jāpieņem jebkādi saņemtie traucējumi, ieskaitot traucējumus, kas var radīt nevēlamas darbības�
Priekšvārds vii
vi
Priekšvārds
WEEE (EEIA - elektrisko un elektronisko iekārtu atkritumi) paziņojums
Saskaņā ar Eiropas Savienības (ES) Direktīvu par elektrisko un elektronisko iekārtu atkritumiem (Direktīva 2002/96/EK), kas stājas spēkā 2005� gada 13� augustā, “elektrisko un elektronisko iekārtu” produktus vairs nevar izmest kā sadzīves atkritumus, un aptverto elektronisko iekārtu ražotājiem ir pienākums pieņemt atpakaļ šādus produktus to derīguma laika beigās�
Informācija par ķīmiskajām vielām
Saskaņā ar ķīmisko vielu noteikumiem, piemēram, ES REACH regulu (kas attiecas uz ķimikāliju reģistrēšanu, vērtēšanu, licencēšanu un ierobežošanu) (Eiropas Parlamenta un Padomes Regula (EK) Nr� 1907/2006), MSI sniedz informāciju par ķīmiskajām vielām produktos vietnē: https://www�msi�com/html/popup/csr/evmtprtt_pcm�html vii
Darba uzsākšana
Šajā nodaļā sniegta informācija par aparatūras uzstādīšanas procedūrām�
Savienojot ierīces, uzmanīgi turiet ierīces, un izmantojiet zemētu rokas locītavas siksnu, lai izvairītos no statiskās elektrības�
SVARĪGI!
•
Attēli ir norādīti tikai kā atsauces� Monitora izskats var atšķirties�
•
Neizmantojiet nekādus asus priekšmetus uz monitora�
1
1-2
Komplekta saturs
1� Monitors
2� Statīvs
3� Statīva pamatne ar skrūvi
4� Strāvas adapteris un strāvas kabelis
5� HDMI kabelis
6� DisplayPort kabelis
7� USB augšupstraumes kabelis (lai monitorā iespējotu USB pieslēgvietas)
8� Īsā lietošanas pamācība
9� Garantijas karte
* Sazinieties ar savu iegādes vietu vai vietējo izplatītāju, ja kāds no elementiem ir bojāts vai iztrūkst�
* Iepakojuma saturs var atšķirties dažādās valstīs�
Darba uzsākšana
1-3
1-2
Darba uzsākšana
Monitora statīva uzstādīšana
Optix MAG271R (3CA1) Option 1
SVARĪGI!
Novietojiet monitoru uz mīkstas, aizsargātas virsmas, lai nesaskrāpētu displeja paneli�
Statīva uzstādīšanas atveres var izmantot arī piestiprināšanai pie sienas� Sazinieties ar izplatītāju, lai saņemtu atbilstošu komplektu piestiprināšanai pie sienas�
1� Pievienojiet pamatni statīvam un pieskrūvējiet pamatskrūvi, lai nostiprinātu pamatni�
2� Novietojiet statīvu pie monitora�
3� Nospiediet fiksatoru, lai nostiprinātu statīvu vietā�
1
1-3
2
3
1-4
Optix MAG271R (3CA1) Option 2
SVARĪGI!
Novietojiet monitoru uz mīkstas, aizsargātas virsmas, lai nesaskrāpētu displeja paneli�
Statīva uzstādīšanas atveres var izmantot arī piestiprināšanai pie sienas� Sazinieties ar izplatītāju, lai saņemtu atbilstošu komplektu piestiprināšanai pie sienas�
1� Novietojiet statīvu pie monitora�
2� Nospiediet fiksatoru, lai nostiprinātu statīvu vietā�
3� Pievienojiet pamatni statīvam un pieskrūvējiet pamatskrūvi, lai nostiprinātu pamatni�
1
2
3
Darba uzsākšana
1-5
1-4
Darba uzsākšana
Optix MAG271V (3CA1)
SVARĪGI!
Novietojiet monitoru uz mīkstas, aizsargātas virsmas, lai nesaskrāpētu displeja paneli�
Statīva uzstādīšanas atveres var izmantot arī piestiprināšanai pie sienas� Sazinieties ar izplatītāju, lai saņemtu atbilstošu komplektu piestiprināšanai pie sienas�
1� Novietojiet statīvu pie monitora�
2� Nospiediet fiksatoru, lai nostiprinātu statīvu vietā�
3� Pievienojiet pamatni statīvam un pieskrūvējiet pamatskrūvi, lai nostiprinātu pamatni�
1
1-5
2
3
Monitora noregulēšana
Šis monitors ir veidots tā, lai palielinātu skatīšanās komfortu, nodrošinot tādas regulēšanas iespējas kā noliekšana, pacelšana un grozīšana�
SVARĪGI!
Regulējot monitoru, nepieskarieties displeja panelim�
Optix MAG271R (3CA1) Option 1
-5
O
20
O
130mm
1-6
Optix MAG271R (3CA1) Option 2
-5
O
20
O
130mm
Darba uzsākšana
1-7
1-6
Optix MAG271V (3CA1)
-5
O
20
O
Darba uzsākšana
1-7
Monitora pārskats
3 4 5 6 7 8 9
1-8
1
2
3
4
1
2
Barošanas poga
Navigācijas taustiņš
Kensington slēdzene
Strāvas ligzda
10
Darba uzsākšana
1-9
1-8
Darba uzsākšana
5
USB B veida augšupstraumes pieslēgvieta
USB augšupstraumes kabelim�
SVARĪGI!
Pārbaudiet, vai iepakojumā ir
USB augšupstraumes kabelis, un pievienojiet to datoram un monitoram� Kad šis kabelis ir pievienots, monitora USB
A veida lejupstraumes pieslēgvietas ir gatavas lietošanai�
Savienojumam ar monitoru
USB A veida USB lejupstraumes pieslēgvieta
Savienojumam ar datoru
6
7
DisplayPort
8
9
HDMI ports
Austiņu ligzda
10
MSI funkciju taustiņš
1-9
1-10
Monitora pievienošana datoram
1� Izslēdziet datoru�
2� Savienojiet monitora HDMI/DisplayPort kabeli ar datoru�
3� Savienojiet monitora strāvas adapteri un strāvas kabeli� (A attēls)
4� Pievienojiet strāvas adapteri monitora strāvas ligzdai� (B attēls)
5� Pievienojiet strāvas vadu strāvas kontaktligzdai� (C attēls)
6� Ieslēdziet monitoru� (D attēls)
7� Ekrāna izvēlnē atlasiet Ievades avots un ieslēdziet datoru�
B
A
C
D
Darba uzsākšana
PB
Ekrāna izvēlnes iestatīšana
Šajā nodaļā sniegta svarīga informācija par ekrāna izvēlnes iestatīšanu�
SVARĪGI!
Visa informācija var mainīties bez iepriekšēja paziņojuma�
2
Navigācijas taustiņš
Monitoram ir navigācijas taustiņš, daudzvirzienu vadīkla, kas palīdz pārvietoties izvēlnē On-Screen Display (OSD - ekrāna izvēlne)�
Navigācijas taustiņš
2-2
Tālāk norādīti navigācijas taustiņa noklusējuma iestatījumi�
Navigācijas taustiņš
Middle Button
(Vidējā poga)
Karstais taustiņš
(Kad ekrāna izvēlne ir izslēgta)
OSD Main Menu
(Ekrāna izvēlnes galvenā izvēlne)
Pamatdarbības
(Kad ekrāna izvēlne ir ieslēgta)
■ Apakšizvēlnes
■ Atlases vai iestatījumu apstiprināšana
Ekrāna izvēlnes iestatīšana
2-3
2-2
Ekrāna izvēlnes iestatīšana
Navigācijas taustiņš
Up
(Uz augšu)
Down
(Uz leju)
Karstais taustiņš
(Kad ekrāna izvēlne ir izslēgta)
Game Mode
(Spēļu režīms)
■ Nospiediet vidējo pogu, lai apstiprinātu izvēli un izietu no tās�
■ Lai noregulētu, nospiediet pogas Uz augšu un Uz leju�
Screen Assistance
(Ekrāna palīdzība)
■ Nospiediet pogu
Pa kreisi, lai atceltu priekšskatījumu un izietu, nelietojot režīma efektu�
■ Nospiediet vidējo pogu, lai apstiprinātu izvēli un izietu no tās�
■ Lai noregulētu, nospiediet pogas Uz augšu un Uz leju�
■ Nospiediet pogu
Pa kreisi, lai atceltu priekšskatījumu un izietu�
Pamatdarbības
(Kad ekrāna izvēlne ir ieslēgta)
■ Funkciju izvēlņu un vienumu atlase
■ Funkciju vērtību augšupvērsta regulēšana
■ Funkciju izvēlņu un vienumu atlase
■ Funkciju vērtību lejupvērsta regulēšana
Left (Pa kreisi) Alarm Clock
(Modinātājs)
■ Nospiediet vidējo pogu, lai apstiprinātu izvēli un izietu no tās�
■ Lai atlasītu, nospiediet pogas Uz augšu un
Uz leju�
■ Nospiediet pogu
Pa kreisi, lai atceltu priekšskatījumu un izietu�
■ Funkciju izvēlņu un vienumu atlase
■ Iziešana no pašreizējās izvēlnes
Right (Pa labi) Input Source
(Ievades avots)
■ Nospiediet vidējo pogu, lai apstiprinātu izvēli un izietu no tās�
■ Lai atlasītu, nospiediet pogas Uz augšu un
Uz leju�
■ Nospiediet pogu Pa kreisi, lai izietu�
■ Funkciju izvēlņu un vienumu atlase
■ Apakšizvēlnes
2-3
2-4
Lietotāji var piekļūt ekrāna izvēlnei, lai pielāgotu savus navigācijas taustiņa karstos taustiņus� Citas karsto taustiņu opcijas ir norādītas tālāk�
Darbības Navigācijas taustiņa karsto taustiņu opcijas
Brightness
(Spilgtums)
■ Nospiediet vidējo pogu, lai saglabātu un izietu�
■ Lai noregulētu, nospiediet pogas Uz augšu un
Uz leju�
■ Nospiediet pogu Pa kreisi, lai atceltu priekšskatījumu un izietu�
Refresh Rate
(Atsvaidzināšanas intensitāte)
■ Nospiediet vidējo pogu, lai apstiprinātu izvēli un izietu no tās�
■ Nospiediet pogu Pa labi, lai ieslēgtu
Atsvaidzināšanas intensitāte, un Pa kreisi, lai to izslēgtu�
Ekrāna izvēlnes iestatīšana
2-5
2-4
Ekrāna izvēlnes iestatīšana
Ekrāna izvēlnes iestatīšana, izmantojot navigācijas taustiņu
Nospiediet navigācijas taustiņa vidējo pogu, lai palaistu ekrāna izvēlnes galveno izvēlni� Izmantojiet pogas Uz augšu, Uz leju, Pa kreisi, Pa labi, lai noregulētu nepieciešamās funkciju izvēlnes atbilstoši jūsu personiskajām preferencēm� h
GAMING (SPĒLES)
1. līmeņa izvēlne
Game Mode
(Spēļu režīms)
Night Vision
(Nakts redzamība)
Response Time
(Atbildes laiks)
2./3. līmeņa izvēlne
User (Lietotājs)
FPS
Racing (Sacīkstes)
RTS
RPG
Lietotāji var pielāgot visus vienumus�
Lietotāji var pielāgot visus vienumus�
■ Izmantojiet pogas Uz augšu, Uz leju, lai atlasītu un priekšskatītu režīma efektus�
■ Nospiediet vidējo pogu, lai apstiprinātu un lietotu režīma veidu�
OFF (IZSLĒGTS)
Normal (Normāls)
■ Šī funkcija optimizē fona spilgtumu un ir ieteicama
FPS spēlēm�
Strong (Spēcīgs)
Strongest (Spēcīgākais)
A�I�
Normal (Normāls)
Apraksts
Lietotāji var pielāgot visus vienumus�
Lietotāji var pielāgot visus vienumus�
Lietotāji var pielāgot visus vienumus�
Fast (Ātrs)
Fastest (Ātrākais)
■ Lietotāji jebkurā režīmā var pielāgot Atbildes laiku�
■ Ja Atbildes laiks ir iestatīts uz Ātrākais ar vismaz
75Hz Ekrāna atsvaidzināšanas intensitāte, tad
Pretkustības kontūras tiek iespējots automātiski�
■ Ja Ekrāna atsvaidzināšanas intensitāte ir mazāka par 75Hz, tad “Ātrākais” tiek iezīmēts pelēks�
■ Šī funkcija ir ieteicama FPS un Sacīkšu spēlēm�
2-5
2-6
1. līmeņa izvēlne
Anti Motion Blur
(Pretkustības kontūras)
Atsvaidzināšanas intensitāte
Alarm Clock
(Modinātājs)
Screen Assistance
(Ekrāna palīdzība)
2./3. līmeņa izvēlne
(OFF)
(IZSLĒGTS)
(ON) (IESLĒGTS)
Location
(Atrašanās vieta)
Pa kreisi augšā
Pa labi augšā
Pa kreisi apakšā
Pa labi apakšā
OFF (IZSLĒGTS)
ON (IESLĒGTS)
Location
(Atrašanās vieta)
Pa kreisi augšā
Pa labi augšā
Pa kreisi apakšā
Pa labi apakšā
OFF (IZSLĒGTS)
15:00 00:01~99:59
30:00
45:00
60:00
None (Nav)
Apraksts
■ Spilgtumu nevar regulēt, ja Pretkustības kontūras ir iestatīts uz IESLĒGTS�
■ Ja Atbildes laiks ir iestatīts uz Ātrākais ar vismaz
75Hz Ekrāna atsvaidzināšanas intensitāte, tad
Pretkustības kontūras tiek iespējots automātiski�
■ Ja Screen Ekrāna atsvaidzināšanas intensitāte ir mazāka par 75HZ, tad Pretkustības kontūras nevar iespējot un Atbildes laiku nevar iestatīt uz
Ātrākais�
■ Ja Pretkustības kontūras ir aktivizēts, HDCR nevar iespējot un tas tiek iezīmēts pelēks�
■ Šī funkcija ir ieteicama Kino, FPS un Sacīkšu spēlēm�
■ Ja FreeSync ir iespējots, Pretkustības kontūras tiek iezīmētas pelēkas�
■ Lietotāji jebkurā režīmā var pielāgot
Atsvaidzināšanas intensitāti�
■ Noklusējuma Atsvaidzināšanas intensitāte atrašanās vieta ir pa kreisi augšā� Ekrāna izvēlnē atrašanās vieta ir regulējama� Nospiediet vidējo pogu, lai apstiprinātu un lietotu Atsvaidzināšanas intensitāte Atrašanās vieta�
■ Šis monitors ievēro un darbojas, izmantojot operētājsistēmas iepriekš iestatīto Ekrāna atsvaidzināšanas intensitāti�
■ Lietotāji jebkurā režīmā var pielāgot Modinātāju�
■ Pēc laika iestatīšanas nospiediet vidējo pogu, lai aktivizētu taimeri�
■ Noklusējuma Modinātāja atrašanās vieta ir pa kreisi augšā� Lietotāji var izvēlēties savu atrašanās vietu�
■ Lietotāji jebkurā režīmā var pielāgot Ekrāna palīdzību�
■ Ekrāna palīdzība noklusējums ir Nav�
FreeSync
(OFF)
(IZSLĒGTS)
(ON) (IESLĒGTS)
■ FreeSync novērš ekrāna pārrāvumus�
■ HDMI noklusējums ir IESLĒGTS, bet iezīmēts pelēks (nevar mainīt)�
■ DisplayPort noklusējums ir IESLĒGTS un to var regulēt uz IESLĒGTS/IZSLĒGTS jebkurā režīmā, jebkurā izšķirtspējā, jebkurā ievades avotā un jebkurā ekrāna atsvaidzināšanas intensitātē�
■ Ja FreeSync ir iespējots, Pretkustības kontūras tiek iezīmētas pelēkas�
Ekrāna izvēlnes iestatīšana
2-7
2-6
Ekrāna izvēlnes iestatīšana h
Professional (Profesionāls)
1. līmeņa izvēlne 2. līmeņa izvēlne Apraksts
Pro Mode
(Profesionālais režīms)
User (Lietotājs)
Reader (Lasītājs)
Cinema (Kino)
Noklusējuma režīms Lietotāji var pielāgot visus vienumus�
Lietotāji var pielāgot visus vienumus�
Lietotāji var pielāgot visus vienumus�
Eye Saver (Acu saudzētājs)
HDCR
Anti Motion Blur
(Pretkustības kontūras)
Enhancement
(Attēla uzlabošana)
Designer
(Noformētājs)
(OFF)
(IZSLĒGTS)
(ON)
(IESLĒGTS)
Lietotāji var pielāgot visus vienumus�
■ Izmantojiet pogas Uz augšu, Uz leju, lai atlasītu un priekšskatītu režīma efektus�
■ Nospiediet vidējo pogu, lai apstiprinātu un lietotu režīma veidu�
■ Acu saudzētājs aizsargā acis pret zilo gaismu� Ja šis iestatījums ir aktivizēts, Acu saudzētājs pielāgo ekrāna krāsas temperatūru, lai tā būtu dzeltenāka�
■ Lietotāji jebkurā režīmā var pielāgot Acu saudzētāju�
■ Ja Profesionālais režīms ir iestatīts uz Lasītājs, ir obligāti jāiespējo Acu saudzētājs�
(OFF)
(IZSLĒGTS)
(ON)
(IESLĒGTS)
(OFF)
(IZSLĒGTS)
(ON)
(IESLĒGTS)
OFF (IZSLĒGTS)
Weak (Vājš)
■ Lietotāji jebkurā režīmā var pielāgot HDCR�
■ HDCR uzlabo attēla kvalitāti, palielinot attēlu kontrastu�
■ Ja HDCR ir iestatīts uz IESLĒGTS, Spilgtums tiek iezīmēts pelēks�
■ HDCR un Pretkustības kontūras nevar iespējot vienlaicīgi�
■ Ja HDCR ie iespējots, tad Pretkustības kontūras nevar iespējot un Atbildes laiku nevar iestatīt uz Ātrākais�
■ Spilgtumu nevar regulēt, ja Pretkustības kontūras ir iestatīts uz IESLĒGTS�
■ Ja Atbildes laiks ir iestatīts uz Ātrākais ar vismaz 75Hz
Ekrāna atsvaidzināšanas intensitāte, tad Pretkustības kontūras tiek iespējots automātiski�
■ Ja Ekrāna atsvaidzināšanas intensitāte ir mazāka par
75HZ, tad Pretkustības kontūras nevar iespējot un
Atbildes laiku nevar iestatīt uz Ātrākais�
■ Ja Pretkustības kontūras ir aktivizēts, HDCR nevar iespējot un tas tiek iezīmēts pelēks�
■ Šī funkcija ir ieteicama Kino, FPS un Sacīkšu spēlēm�
■ Ja FreeSync ir iespējots, Pretkustības kontūras tiek iezīmētas pelēkas�
■ Attēla uzlabošana uzlabo attēla malas, lai uzlabotu tā pievilcību�
■ Lietotāji jebkurā režīmā var pielāgot Attēla uzlabošanu�
Medium (Vidējs)
Strong (Spēcīgs)
Strongest
(Spēcīgākais)
2-7
2-8 h
Image (Attēls)
1. līmeņa izvēlne 2./3. līmeņa izvēlne
Brightness
(Spilgtums)
0-100
Contrast
(Kontrasts)
Sharpness
(Asums)
Color
Temperature
(Krāsu temperatūra)
Screen Size
(Ekrāna izmērs)
0-100
0-5
Apraksts
■ Lietotāji var regulēt Spilgtumu režīmos
Lietotājs, RTS, RPG un Lasītājs�
■ Spilgtums tiek iezīmēts pelēks, ja
Pretkustības kontūras un HDCR tiek iespējotas�
■ Lietotāji jebkurā režīmā var pielāgot
Kontrastu�
■ Lietotāji jebkurā režīmā var pielāgot Asumu�
■ Asums uzlabo attēlu dzidrumu un detaļas�
Cool (Vēss)
Normal (Normāls)
Warm (Silts)
Customization
(Pielāgošana)
R (0-100)
G (0-100)
B (0-100)
4:3
16:9
■ Krāsu temperatūras noklusējums ir
Normāls�
■ Izmantojiet pogas Uz augšu, Uz leju, lai atlasītu un priekšskatītu režīma efektus�
■ Nospiediet vidējo pogu, lai apstiprinātu un lietotu režīma veidu�
■ Lietotāji var pielāgot Krāsu temperatūru
Pielāgošanas režīmā�
■ Lietotāji var regulēt Ekrāna izmēru jebkurā režīmā, jebkurā izšķirtspējā un jebkurā ekrāna atsvaidzināšanas intensitātē� h
Input Source (Ievades avots)
1. līmeņa izvēlne Apraksts
HDMI1 Lietotāji jebkurā režīmā var pielāgot Ievades avotu�
HDMI2
DP
Ekrāna izvēlnes iestatīšana
2-9
2-8
Ekrāna izvēlnes iestatīšana h
Navi Key (Navigācijas taustiņš)
1. līmeņa izvēlne 2. līmeņa izvēlne
Up (Uz augšu) OFF (IZSLĒGTS)
Brightness (Spilgtums)
Game Mode (Spēļu režīms)
Screen Assistance (Ekrāna palīdzība)
Alarm Clock (Modinātājs)
Input Source (Ievades avots)
Atsvaidzināšanas intensitāte
Down (Uz leju) OFF (IZSLĒGTS)
Brightness (Spilgtums)
Game Mode (Spēļu režīms)
Screen Assistance (Ekrāna palīdzība)
Alarm Clock (Modinātājs)
Input Source (Ievades avots)
Left (Pa kreisi)
Right (Pa labi)
Refresh Rate (Atsvaidzināšanas intensitāte)
OFF (IZSLĒGTS)
Brightness (Spilgtums)
Game Mode (Spēļu režīms)
Screen Assistance (Ekrāna palīdzība)
Alarm Clock (Modinātājs)
Input Source (Ievades avots)
Refresh Rate (Atsvaidzināšanas intensitāte)
OFF (IZSLĒGTS)
Brightness (Spilgtums)
Game Mode (Spēļu režīms)
Screen Assistance (Ekrāna palīdzība)
Alarm Clock (Modinātājs)
Input Source (Ievades avots)
Refresh Rate (Atsvaidzināšanas intensitāte)
Apraksts
■ Pogas Uz augšu noklusējums ir
Spēļu režīms�
■ Pogas Uz leju noklusējums ir
Ekrāna palīdzība�
■ Pogas Pa kreisi noklusējums ir
Modinātājs�
■ Pogas Pa labi noklusējums ir
Ievades avots�
■ Visus Navigācijas taustiņa vienumus var pielāgot, izmantojot ekrāna izvēlni�
2-9
2-10 h
Setting (Iestatīšana)
1. līmeņa izvēlne 2. līmeņa izvēlne
Language (Valoda) 繁體中文
English
Français
Deutsch
Italiano
Español
한국어
日本語
Русский
Português
简体中文
ไทย
Bahasa Indonesia
हिन्दी
Türkçe
(Drīz būs vairāk valodu)
0~5 Transparency
(Caurspīdīgums)
OSD Time Out
(Ekrāna izvēlnes taimauts)
RGB LED
5 - 30s
Reset (Atiestatīt)
OFF (IZSLĒGTS)
ON (IESLĒGTS)
YES (JĀ)
NO (NĒ)
Apraksts
■ Valodas rūpnīcas noklusējums ir angļu�
■ Lai apstiprinātu un lietotu iestatījumu Valoda, lietotājiem jānospiež vidējā poga�
■ Valoda ir neatkarīgs iestatījums� Lietotāja valodas iestatījums ignorē rūpnīcas noklusējumu� Kad lietotāji iestatījuši Atiestatīt uz Jā, valoda netiek mainīta�
Lietotāji jebkurā režīmā var pielāgot Caurspīdīgumu�
Lietotāji jebkurā režīmā var pielāgot Ekrāna izvēlnes taimautu�
Lietotāji var pielāgot RGB LED uz Ieslēgts vai
Izslēgts�
Lietotāji jebkurā režīmā var atiestatīt un atjaunot sākotnējos ekrāna izvēlnes noklusējuma iestatījumus�
Ekrāna izvēlnes iestatīšana
PB
Pielikums
SVARĪGI!
Visa informācija var mainīties bez iepriekšēja paziņojuma�
A
A-2
Specifikācijas
Modelis Optix MAG271R
(3CA1) Option 1
Optix MAG271R
(3CA1) Option 2
Optix MAG271V
(3CA1)
Izmērs
Liekums
Paneļa veids
Izšķirtspēja
Attēla attiecība
Spilgtums (niti)
Kontrasta attiecība
Atsvaidzināšanas intensitāte
Atbildes laiks
Ievades interfeiss
I/O
68,58 cm
Nē
VA
1920 x 1080 @165Hz
16:9
300
3000:1
48 - 165Hz
1ms (MPRT)
HDMI x2, DP x1
■
USB 2.0 A veida x 2
■
USB 2.0 B veida x 1 (datora savienojumam ar monitoru)
■ Austiņu ligzda x 1
Skatīšanās leņķi sRGB / DCI-P3 *
Virsmas apstrāde
Displeja krāsas
Barošanas veids
Strāvas patēriņš (parasti)
Ieejošā strāva
Strāvas izvads
178°(H) , 178°(V)
118% / 92%
Pretapžilbes
16,7M
Ārējais strāvas pārveidotājs
AC 100-240, 50-60Hz
12V
35W
5A
Regulēšana (noliekšana)
Regulēšana (grozīšana)
Regulēšana (augstums)
Kensington slēdzene
VESA stiprinājums
-5° ~ 20°
Nē
-5° ~ 20°
Nē
0 - 130mm 0 - 130mm
Jā
■ Plāksnes veids: 100 X 100 mm
■ Skrūves veids: M4 x 10 mm
▶
Pavediena diametrs: 4mm
▶
Pavediena solis: 0,7mm
▶ Pavediena garums: 10 mm
-5° ~ 20°
Nē
Nē
Izmēri (Pl x Dz x A)
Neto svars
617 x 182,4 x
535,3 mm
6,68 kg
(14,73 mārciņas)
617 x 266,5 x
551,4 mm
6,08 kg
(13,4 mārciņas)
617 x 225,2 x
448,7 mm
5,03 kg
(10,09 mārciņas)
Pielikums
A-3
A-2
Pielikums
Modelis
Vide Darbības režīms
Uzglabāšana
Optix MAG271R
(3CA1) Option 1
Optix MAG271R
(3CA1) Option 2
Optix MAG271V
(3CA1)
Temperatūra: no 0 ℃ līdz 40 ℃
Mitrums: 20% līdz 90%, nerada kondensātu
Augstums: 0 - 5000 m
Temperatūra: no -20°C līdz 60°C
Mitrums: 10% līdz 90%, nerada kondensātu
* Pamatojoties uz CIE1976 testēšanas standartiem�
A-3
A-4
Iepriekš iestatītie displeja režīmi
Izšķirtspēja
640x480 @60Hz
640x480 @72Hz
640x480 @75Hz
800x600 @56Hz
800x600 @60Hz
800x600 @72Hz
800x600 @75Hz
1024x768 @60Hz
1024x768 @70Hz
1024x768 @75Hz
1280x1024 @60Hz
1280x1024 @75Hz
1440x900 @60Hz
1680x1050 @60Hz
1920x1080 @60Hz
1920x1080 @120Hz
1920x1080 @144Hz
1920x1080 @165Hz
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
Optix MAG271R/ Optix MAG271V
HDMI DP
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
Pielikums
A-5
A-4
Pielikums
Kļūdu novēršana
Barošanas gaismas diode ir izslēgta.
■ Vēlreiz nospiediet monitora barošanas pogu�
■ Pārbaudiet, vai monitora strāvas kabelis ir pareizi pievienots�
Nav attēla.
■ Pārbaudiet, vai datora grafikas karte ir pareizi instalēta�
■ Pārbaudiet, vai dators un monitors ir pieslēgti strāvas kontaktligzdām un ir ieslēgti�
■ Pārbaudiet, vai monitora signāla kabelis ir pareizi pievienots�
■ Iespējams, ka dators ir gaidīšanas režīmā� Nospiediet jebkuru taustiņu, lai aktivizētu monitoru�
Ekrāna attēls nav pareiza izmēra vai ir nepareizi centrēts.
Skatiet iepriekš iestatītos displeja režīmus, lai iestatītu datorā tādu iestatījumu, kas ir piemērots monitora attēlošanai�
Nav standarta Plug & Play.
■ Pārbaudiet, vai monitora strāvas kabelis ir pareizi pievienots�
■ Pārbaudiet, vai monitora signāla kabelis ir pareizi pievienots�
■ Pārbaudiet, vai dators un grafikas karte ir saderīgi ar standartu Plug &
Play�
Ikonas, fonts vai ekrāns ir izplūduši, neskaidri vai ir problēmas ar krāsām.
■ Neizmantojiet video paplašinājuma kabeļus�
■ Pielāgojiet spilgtumu un kontrastu�
■ Pielāgojiet RGB krāsu vai regulējiet krāsu temperatūru�
■ Pārbaudiet, vai signāla kabeļa savienotāja ligzdas nav saliekušās�
Monitors sāk mirgot vai rāda viļņus.
■ Mainiet atsvaidzināšanas intensitāti, lai tā atbilstu monitora iespējām�
■ Atjauniniet grafikas kartes draiverus�
■ Nenovietojiet monitoru blakus elektroierīcēm, kas var izraisīt elektromagnētiskos traucējumus (EMI)�
A-5
* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project
