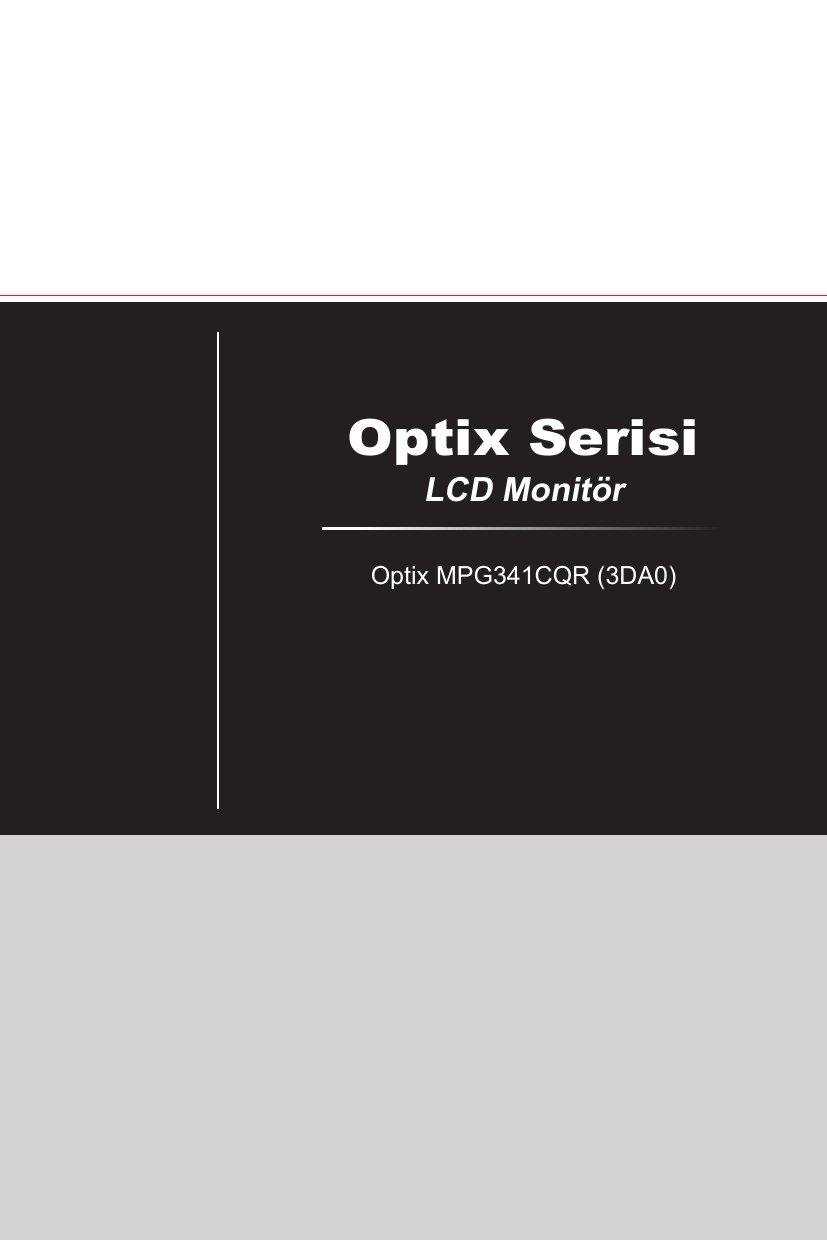

Optix Serisi
LCD Monitör
Optix MPG341CQR (3DA0)
ii
İçindekiler
Başlarken
........................................................... 1-1
OSD Ayarı
........................................................... 2-1
Gezinme Tuşu Aracılığıyla Ekran Menüsü Ayarı ������������������������������������������������� 2-5
Ek
...........................................................................A-1
Giriş
Telif Hakkı ve Ticari Markalar Bildirimi
Telif Hakkı © Micro-Star Int’l Co., Ltd. Her hakkı saklıdır. Kullanılan MSI logosu Micro-
Star Int’l Co., Ltd. şirketinin kayıtlı ticari markasıdır. Sözü edilen tüm diğer markalar ve adlar ilgili sahiplerinin ticari markaları olabilir. Doğruluk veya tamlık konusunda doğrudan ya da dolaylı hiçbir garanti verilmez. MSI, önceden bildirimde bulunmaksızın bu belgede değişiklikler yapma hakkını saklı tutar.
Gözden Geçirme
Gözden Geçirme DateTarih
V1�0 2019/04
Teknik Destek
Ürününüzde herhangi bir sorunla karşılaşır ve kullanım kılavuzu aracılığıyla hiçbir
çözüme ulaşamazsanız, lütfen ürünü satın aldığınız yere veya yerel bayinize başvurun. Bunun yerine, daha fazla yardım için lütfen https://www.msi.com/support/ adresini ziyaret edin.
iii
iv
Güvenlik Talimatları
◙
Güvenlik talimatlarını tamamen ve dikkatlice okuyun.
◙
Aygıt üzerindeki veya kullanım kılavuzundaki tüm önlemlere ve uyarılara dikkat edilmelidir.
◙
Servis işlemleri yalnızca yetkili personele yönlendirilmelidir.
Paket içinde gelen Kullanım Kılavuzunu ileride başvurmak üzere saklayın.
Yangın veya elektrik çarpması tehlikesini önlemek için bu aygıtı nemden ve yüksek sıcaklıktan uzak tutun.
Kurmadan önce bu aygıtı güvenilir düz bir yüzeye yatırın.
◙
Aygıtı prize bağlamadan önce, güç geriliminin güvenli aralıkta olduğundan ve 100~240 V değerine doğru biçimde ayarlandığından emin olun. Fişteki koruyucu topraklama bağlantısını kesmeyin. Aygıt topraklanmış ana şebeke prizine bağlanmalıdır.
◙
Sıfır enerji tüketimi sağlamak için, aygıt belirli bir süre kullanılmayacağında güç kablosunu çıkarın veya priz anahtarını kapatın.
Aygıttaki fan, hava devrini sağlamak ve aygıtın aşırı ısınmasını önlemek içindir.
Fanı kapatmayın.
Aygıtı 60
O
C'nin üzerinde veya -20
O
C'nin altında depolama sıcaklığına sahip uygun olmayan bir ortamda bırakmayın; aygıta hasar verebilir.
NOT: Maksimum çalışma sıcaklığı 40
O
C civarıdır.
Aygıtı temizlerken güç fişini çıkardığınızdan emin olun. Aygıtı temizlemek için endüstriyel kimyasallar yerine bir parça yumuşak bez kullanın. Açıklığa asla herhangi bir sıvı dökmeyin; aygıta hasar verebilir veya elektrik çarpmasına neden olabilir.
Giriş
Elektrik kablosunu üzerine basılmayacağı şekilde yerleştirin. Elektrik kablosunun
üzerine hiçbir şey koymayın.
Güçlü manyetik veya elektrikli nesneleri aygıttan kesinlikle uzak tutun.
Aşağıdaki durumlardan biri oluştuğunda, aygıtın servis personeli tarafından incelenmesini sağlayın:
◙
Güç kablosu veya fiş hasar gördüğünde.
◙
Aygıtın içine sıvı sızdığında.
Aygıt neme maruz kaldığında.
◙
Aygıt düzgün şekilde çalışmadığında veya kullanma kılavuzuna göre
çalıştırılamadığında.
◙
Aygıt düşürüldüğünde ve hasar gördüğünde.
◙
Aygıtta belirgin kırılma görüldüğünde.
Çevreci Ürün Özellikleri
◙
Kullanım ve bekleme sırasında daha az enerji tüketimi
◙
Çevre ve sağlığa zararlı maddelerin sınırlı kullanımı
◙
Kolay sökme ve geri dönüşüm
Geri dönüşümü destekleyerek doğal kaynakların daha az kullanımı
◙
Kolay yükseltmeler sayesinde daha uzun ürün kullanım ömrü
◙
Geri alma politikası sayesinde daha az katı atık üretimi
Çevre Politikası
◙
Ürün, parçaların yeniden kullanılmasını ve geri dönüşümünü sağlamak
üzere tasarlanmıştır ve kullanım ömrü sonunda atılmamalıdır.
◙
Kullanıcılar kullanım ömrü sona eren ürünlerinin geri dönüşümü ve elden
çıkarılması için yerel yetkili toplama noktasıyla iletişime geçmelidir.
◙
Geri dönüşümle ilgili daha fazla bilgi için MSI web sitesini ziyaret edin ve yakınınızdaki dağıtıcıyı bulun.
◙
Kullanıcılar, MSI ürünlerinin uygun biçimde elden çıkarılması, geri alınması, geri dönüşümü ve parçalara ayrılmasıyla ilgili bilgiler için [email protected] adresinden de bize ulaşabilir.
v
★ Uyarı! Ekranların aşırı kullanımının görme duyusunu etkilemesi olasıdır.
★ Öneriler:
1�
Ekranın her 30 dakika izlenmesinden sonra 10 dakikalık bir ara verin.
2�
2 yaşından küçük çocuklar ekranı izlememelidir. 2 yaşındaki ve daha büyük çocukların ekranı izlemesi günde bir saatten daha kısa süreyle sınırlandırılmalıdır.
vi
CE Uygunluğu
Bu aygıt, Elektromanyetik Uyumluluk (2014/30/EU), Düşük Gerilim
Yönergesi (2014/35/EU), ErP Yönergesi (2009/125/EC) ve RoHS Yönergesi
(2011/65/EU) ile ilgili olarak Üye Ülkelerin Mevzuatının Yakınlaştırılması konusunda Konsey Yönergesinde belirtilen gereksinimlerle uyumludur. Bu
ürün test edilmiş ve Avrupa Birliği Resmî Gazetesinin Yönergeleri altında yayımlanan,
Bilgi Teknolojisi Donanımına yönelik uyumu sağlanmış standartlarla uyumlu olduğu görülmüştür.
FCC-B Radyo Frekansı Girişim Bildirimi
Bu cihaz test edilmiş ve FCC Kurallarının 15. maddesine göre Sınıf
B dijital aygıta yönelik sınırlarla uyumlu olduğu görülmüştür. Bu sınırlar, bir ev kurulumunda zararlı parazite karşı makul koruma sağlamak için tasarlanmıştır. Bu cihaz radyo frekansı enerjisi üretir, kullanır ve yayabilir; talimat kılavuzuna uygun biçimde kurulmaz ve kullanılmazsa radyo iletişiminde zararlı parazite neden olabilir. Ancak belirli bir kurulumda parazit oluşmayacağının garantisi yoktur. Bu cihaz radyo veya televizyon alımında, cihazın kapatılıp açılmasıyla belirlenebilecek zararlı parazite neden olursa, kullanıcının, aşağıdaki önlemlerden bir ya da daha fazlasını kullanarak paraziti gidermeye çalışması desteklenir:
￭
Alıcı anteninin yönünü veya yerini değiştirin.
￭
Cihaz ile alıcı arasındaki mesafeyi arttırın.
￭
Cihazı, alıcının bağlı olduğundan farklı bir devredeki bir prize takın.
￭
Yardım için bayiye veya deneyimli bir radyo/televizyon teknisyenine danışın.
Bildirim 1
Uyumluluktan sorumlu tarafın açık biçimde onaylamadığı değişiklikler veya düzenlemeler, kullanıcının cihazı çalıştırma yetkisini geçersiz kılabilir.
Bildirim 2
Emisyon sınırlarıyla uyum için, varsa, kılıflı arabirim kabloları ve AC güç kablosu kullanılmalıdır.
Bu aygıt, FCC Kurallarının 15. Bölümüyle uyumludur. Çalıştırılması aşağıdaki iki koşula bağlıdır:
1� Bu aygıt zararlı parazite neden olmayabilir ve
2� Bu aygıt, istenmeyen çalışmaya neden olabilecek parazit de dâhil olmak üzere alınan her türlü paraziti kabul etmelidir.
WEEE Bildirimi
13 Ağustos 2005 tarihinde yürürlüğe giren Elektrikli ve Elektronik Ekipman
Atıkları ile ilgili Avrupa Birliği ("AB") Direktifi (Direktif 2002/96/EC) kapsamında, "elektrikli ve elektronik ekipman" ürünleri artık normal çöplerle birlikte atılamamaktadır ve söz konusu elektronik ürünlerin üreticileri kullanım
ömrü dolan bu gibi ürünleri geri almakla yükümlüdür.
Kimyasal Madde Bilgileri
MSI, AB REACH Yönetmeliği (Avrupa Parlamentosu ve Konseyi Yönetmelik EC No.
1907/2006) gibi kimyasal madde yönetmeliklerine uygun olarak, ürünlerdeki kimyasal maddelerin bilgilerini aşağıdaki adreste sağlar: https://www.msi.com/html/popup/csr/evmtprtt_pcm.html
Türkiye EEE Yönetmeliği
Türkiye Cumhuriyeti EEE Yönetmeliği'ne uygundur
Giriş vii
Başlarken
Bu bölüm donanım ayar işlemleri hakkında bilgi sağlamaktadır. Bağlarken aygıtları dikkatli tutun ve statik elektriği önlemek için topraklanmış bir bileklik kullanın.
ÖNEMLİ
•
Gösterimler yalnızca başvuru amaçlıdır. Monitörünüzün görünümü değişiklik gösterebilir.
•
Monitör üzerinde herhangi bir sivri nesne kullanmayın.
1
Paket İçeriği
1-2
1� Monitör
2� Ayak
3� Vidalı Ayak Tabanı
4� Duvar Montaj Vidası x 4
5� Ayak Vidası x 4
6. VESA Kapak
7� Güç Kablosu
8� HDMI Kablosu
9� DisplayPort Kablosu
10� USB Yukarı Yön Kablosu (monitördeki USB bağlantı noktalarını etkinleştirmek için)
11� Y Tipi Ses Kablosu (monitördeki ses girişlerini etkinleştirmek için)
12� Hızlı Başlama Kılavuzu
13� Garanti Kartı
14� Fare Lastiği
15� Döner Oynar Başlı Kamera Yuvası
* Öğelerden herhangi biri hasarlıysa ya da eksikse satın aldığınız yerle veya yerel dağıtıcıyla iletişime geçin.
* Paket içeriği ülkeye göre değişiklik gösterebilir.
Başlarken
Monitör Ayağını Takma
1� Ayağın mandallarını monitöre hizalayın. Ayağı vidalarla sıkın.
2� Ayak açısını ayarlayın. Mandalları VESA kapağı yerleştirecek şekilde hizalayın.
3� Tabanı ayağa takın ve sabitlemek için taban vidasını sıkıştırın.
ÖNEMLİ
Ekran panelinin çizilmesini önlemek için monitörü yumuşak, korumalı bir yüzeye yerleştirin.
1
2
3
ÖNEMLİ
Ayağı monte etmek için kullanılan delikler duvar montajında da kullanılabilir. Uygun duvar montaj kiti için satıcınıza başvurun.
1-3
1-4
Monitörü Ayarlama
Bu monitör, ayarlama özellikleri sayesinde izleme rahatlığınızı en üst düzeye çıkarmak
üzere tasarlanmıştır.
ÖNEMLİ
Monitörü ayarlarken ekran paneline dokunmaktan kaçının.
-5
O
15
O
100mm
O
-30~30
O
Başlarken
Monitöre Genel Bakış
1 2 3 4 5 6 7
12 13
14
16
1
2
Güç Girişi
HDMI Bağlantı Noktası
15
8
9
10
11
1-5
1-6
3
4
5
DisplayPort
USB-C Bağlantı Noktası
Bu bağlantı noktası aynı anda 5V/3A değerine kadar video sinyali ve güç akışı sağlayabilir. Veri iletim işlevini desteklemez.
USB 3.1 Gen1 Tip B Yukarı Yön
Bağlantı Noktası
USB Yukarı Yön Kablosu içindir.
ÖNEMLİ
Paketteki USB Yukarı Yön
Kablosunu bulup bilgisayara ve monitöre bağlayın. Bu kablo bağlandığında monitördeki USB
Tip A Aşağı Yön Bağlantı Noktaları kullanıma hazır olacaktır.
Monitöre
Bilgisayara
6
USB 3.1 Gen1 Tip A Bağlantı Noktası
7
Birleşik Ses Fişi
Y Tipi Ses Kablosu içindir.
ÖNEMLİ
Paketteki Y Tipi Ses Kablosunu bulup bilgisayara ve monitöre bağlayın. Bu kablo bağlandığında monitördeki ses girişleri kullanıma hazır olacaktır.
Monitöre
Bilgisayara
8
9
USB 3.1 Gen1 Tip A Bağlantı Noktası
USB 3.1 Gen1 Tip A Bağlantı Noktası
Bu USB bağlantı noktası, Hızlı Şarj işlevini 18W'a kadar destekler.
10
Mikrofon Girişi
11
Kulaklık Girişi
12
Gezinme Tuşu
13
Kensington Kilidi
14
Güç Düğmesi
15
Makro Tuşu
Oyun Ekran Menüsünü açar.
16
Web kamerası
Başlarken
1-7
1-8
Monitörü Bilgisayara Bağlama
1� Bilgisayarınızı kapatın.
2� Monitörden çıkan HDMI/DisplayPort kablosunu bilgisayarınıza bağlayın.
3� Güç kablosunu monitör güç girişine bağlayın. (Şekil A)
4� Güç kablosunu prize takın. (Şekil B)
5� Monitörü açın. (Şekil C)
6. Bilgisayarı açın ve Ekran Menüsünde giriş kaynağınızı seçin.
A
B
C
OSD Ayarı
Bu bölüm Ekran Menüsü Ayarı hakkında önemli bilgiler sağlamaktadır.
ÖNEMLİ
Bütün bilgiler önceden haber verilmeksizin değişime konudur.
2
Gezinme Tuşu
Monitör, ekran menüsünde (OSD) gezinmeyi sağlayan çok yönlü bir denetim olan
Gezinme Tuşuna sahiptir.
Gezinme Tuşu
2-2
Gezinme Tuşu varsayılan ayarları aşağıdaki gibidir:
Gezinme
Tuşu
Middle
Button
(Orta
Düğme)
Kısayol Tuşu
(Ekran menüsü kapalıyken)
OSD Main Menu (Ekran Ana Menüsü)
Temel İşlemler
(Ekran menüsü açıkken)
■ Alt menülere girme
■ Bir seçimi veya ayarı onaylama
OSD Ayarı
Gezinme
Tuşu
Kısayol Tuşu
(Ekran menüsü kapalıyken)
Up (Yukarı) Game mode (Oyun modu) ■ Seçimi onaylayıp çıkmak için Orta Düğmeye basın.
■ Ayarlamak için Yukarı ve Aşağı Düğmelerine basın.
■ Önizlemeyi iptal etmek ve mod efektini uygulamadan çıkmak için Sol Düğmeye basın.
Down
(Aşağı)
Screen Assistance
(Ekran Yardımı)
■ Seçimi onaylayıp çıkmak için Orta Düğmeye basın.
■ Ayarlamak için Yukarı ve Aşağı Düğmelerine basın.
■ Önizlemeyi iptal edip çıkmak için Sol
Düğmeye basın.
Temel İşlemler
(Ekran menüsü açıkken)
■ İşlev menülerini ve
öğeleri seçme
■ İşlev değerlerinde yukarı doğru ayarlamayı sağlama
■ İşlev menülerini ve
öğeleri seçme
■ İşlev değerlerinde aşağı doğru ayarlamayı sağlama
Left (Sol) Alarm Clock (Alarm Saati) ■ Seçimi onaylayıp çıkmak için Orta Düğmeye basın.
■ Seçmek için Yukarı ve Aşağı Düğmelerine basın.
■ Önizlemeyi iptal edip çıkmak için Sol
Düğmeye basın.
Right (Sağ) Input Source
(Giriş Kaynağı)
■ Seçimi onaylayıp çıkmak için Orta Düğmeye basın.
■ Seçmek için Yukarı ve Aşağı Düğmelerine basın.
■ Çıkmak için Sol
Düğmeye basın.
■ İşlev menülerini ve
öğeleri seçme
■ Geçerli menüden
çıkma
■ İşlev menülerini ve
öğeleri seçme
■ Alt menülere girme
2-3
2-4
Kullanıcılar ekran menüsüne girerek kendi Gezinme Tuşu Kısayol Tuşlarını
özelleştirebilir.
Aşağıda daha fazla Kısayol Tuşu seçeneği verilmektedir.
Gezinme Tuşu Kısayol Tuşu Seçenekleri İşlemler
Brightness
(Parlaklık)
■ Değeri kaydedip çıkmak için Orta Düğmeye basın.
■ Ayarlamak için Yukarı ve Aşağı Düğmelerine basın.
■ Önizlemeyi iptal edip çıkmak için Sol
Düğmeye basın.
PIP/PBP
Refresh Rate
(Yenileme Hızı)
■ Seçimi onaylayıp çıkmak için Orta Düğmeye basın.
■ Ayarlamak için Yukarı ve Aşağı Düğmelerine basın.
■ Önizlemeyi iptal edip çıkmak için Sol
Düğmeye basın.
■ Seçimi onaylayıp çıkmak için Orta Düğmeye basın.
■ Bu işlevi kapatmak için Sağ Düğmeye, kapatmak için de Sol Düğmeye basın.
Audio Volume
(Ses Düzeyi)
■ Değeri kaydedip çıkmak için Orta Düğmeye basın.
■ Ayarlamak için Yukarı ve Aşağı Düğmelerine basın.
■ Önizlemeyi iptal edip çıkmak için Sol
Düğmeye basın.
OSD Ayarı
Gezinme Tuşu Aracılığıyla Ekran
Menüsü Ayarı
Ekran ana menüsünü açmak için Gezinme Tuşunun Orta düğmesine basın. İstediğiniz işlev menülerini kişisel tercihlerinize uygun biçimde ayarlamak için Yukarı, Aşağı, Sol,
Sağ düğmeleri kullanın.
h
GAMING (OYUN)
1. Düzey Menü 2./3. Düzey Menü
Game mode
(Oyun modu)
User (Kullanıcı)
FPS
Racing (Yarış)
RTS
Açıklama
Tüm öğeler kullanıcılar tarafından ayarlanabilir.
Tüm öğeler kullanıcılar tarafından ayarlanabilir.
Tüm öğeler kullanıcılar tarafından ayarlanabilir.
Tüm öğeler kullanıcılar tarafından ayarlanabilir.
RPG Tüm öğeler kullanıcılar tarafından ayarlanabilir.
■ Mod efektlerini seçmek ve önizleme yapmak için Yukarı veya Aşağı Düğmesini kullanın.
■ Mod türünüzü onaylayıp uygulamak için Orta Düğmeye basın.
Night Vision
(Gece Görüşü)
■ Bu işlev arka plan parlaklığını iyileştirir ve FPS oyunları için önerilir.
Response Time
(Tepki Süresi)
OFF (KAPALI)
Normal
Strong (Güçlü)
Strongest (En Güçlü)
A.I.
Normal
Fast (Hızlı)
Fastest (En Hızlı)
■ Kullanıcılar herhangi bir Modda Tepki Süresi işlevini ayarlayabilir.
■ Hareket Bulanıklığı Önleme etkinleştirildiğinde Tepki
Süresi kullanılamaz olacaktır.
■ Hareket Bulanıklığı Önleme devre dışı bırakıldıktan sonra Tepki Süresi Hızlı olarak ayarlanmalıdır.
2-5
2-6
1. Düzey Menü 2./3. Düzey Menü
Anti Motion Blur
(Hareket
Bulanıklığı
Önleme)
Zero Latency
(Sıfır Gecikme)
Refresh Rate
(Yenileme Hızı)
(OFF) (KAPALI)
(ON) (AÇIK)
(OFF) (KAPALI)
(ON) (AÇIK)
Location
(Konum)
Sol Üst
Sağ Üst
Sol Alt
OFF (KAPALI)
Sağ Alt
ON (AÇIK)
Alarm Clock
(Alarm Saati)
Screen
Assistance
(Ekran Yardımı)
Location
(Konum)
Sol Üst
Sağ Üst
Sol Alt
Sağ Alt
OFF (KAPALI)
15:00 00:01~99:59
30:00
45:00
60:00
None (Yok)
Açıklama
■ Hareket Bulanıklığı Önleme işlevi AÇIK olarak ayarlandığında Parlaklık ayarlanamaz.
■ Hareket Bulanıklığı Önleme etkinleştirildiğinde
HDCR ve Parlaklık etkinleştirilemez ve kullanılamaz olacaktır.
■ Hareket Bulanıklığı Önleme etkinleştirildiğinde Tepki
Süresi kullanılamaz olacaktır.
■ Adaptive Sync Açık olarak ayarlandığında Hareket
Bulanıklığı Önleme Kapalı olarak ayarlanmalıdır.
■ Hareket Bulanıklığı Önleme Açık olarak ayarlandığında, PIP/PBP devre dışı kalır.
■ 1:1 seçildiğinde, Ekran Boyutu Oto. olarak ayarlanır.
■ Sıfır Gecikme varsayılan ayarı AÇIK şeklindedir.
■ Sıfır Gecikme, sinyal verimliliği zamanlamasını düşürmeye yardımcı olur.
■ Kullanıcılar herhangi bir Modda Yenileme Hızı işlevini ayarlayabilir.
■ Varsayılan Yenileme Hızı Konum ayarı Sol Üst şeklindedir. Konum işlevi, ekran menüsünde ayarlanabilir. Yenileme Hızı Konum ayarınızı onaylayıp uygulamak için Orta Düğmeye basın.
■ Bu monitör, işletim sisteminin önceden ayarlanmış
Ekran Yenileme Hızı değerini izler ve o değerde
çalışır.
■ Kullanıcılar herhangi bir Modda Alarm Saati işlevini ayarlayabilir.
■ Saati ayarladıktan sonra zamanlayıcıyı etkinleştirmek için Orta Düğmeye basın.
■ Varsayılan Alarm Saati Konum ayarı Sol Üst şeklindedir. Kullanıcılar kendi konumlarını seçebilir.
■ Kullanıcılar herhangi bir Modda Ekran Yardımı işlevini ayarlayabilir.
■ Ekran Yardımı varsayılan ayarı Yok şeklindedir.
Adaptive Sync
(OFF) (KAPALI)
(ON) (AÇIK)
■ Adaptive Sync ekran yırtılmasını önler.
■ DisplayPort veya HDMI varsayılan ayarı AÇIK şeklindedir ve herhangi bir modda, çözünürlükte, giriş kaynağında ve ekran yenileme hızında AÇIK/
KAPALI olarak ayarlanabilir.
■ Adaptive Sync etkinleştirilirse, Hareket Bulanıklığı
Önleme devre dışı kalır.
■ Adaptive Sync etkinleştirilirse, PIP/PBP devre dışı kalır.
■ 1:1 seçildiğinde, Ekran Boyutu Oto. olarak ayarlanır.
OSD Ayarı h
Professional (Profesyonel)
1. Düzey Menü 2. Düzey Menü
Pro Mode
(Profesyonel
Mod)
User (Kullanıcı)
Reader (Okuyucu)
Açıklama
Varsayılan mod. Tüm öğeler kullanıcılar tarafından ayarlanabilir.
Cinema (Sinema)
Designer (Tasarımcı)
Tüm öğeler kullanıcılar tarafından ayarlanabilir.
Tüm öğeler kullanıcılar tarafından ayarlanabilir.
Tüm öğeler kullanıcılar tarafından ayarlanabilir.
■ Mod efektlerini seçmek ve önizleme yapmak için Yukarı veya Aşağı
Düğmesini kullanın.
■ Mod türünüzü onaylayıp uygulamak için Orta Düğmeye basın.
Eye Saver (Göz
Koruyucu)
(OFF) (KAPALI)
HDCR
(ON) (AÇIK)
(OFF) (KAPALI)
(ON) (AÇIK)
■ Göz Koruyucu, gözlerinizi mavi ışığa karşı korur.
Göz Koruyucu etkinleştirildiğinde, ekran renk sıcaklığını daha sarı bir ışığa ayarlar.
■ Kullanıcılar herhangi bir Modda Göz Koruyucu işlevini ayarlayabilir.
■ Profesyonel Mod işlevi Okuyucu olarak ayarlandığında Göz Koruyucu işlevinin etkinleştirilmesi zorunludur.
■ Kullanıcılar herhangi bir Modda HDCR işlevini ayarlayabilir.
■ HDCR, görüntülerin karşıtlığını artırarak görüntü kalitesini iyileştirir.
■ HDCR işlevi AÇIK olarak ayarlandığında
Parlaklık kullanılamaz olacaktır.
■ HDCR ve Hareket Bulanıklığı Önleme işlevleri aynı anda etkinleştirilemez.
Anti Motion Blur
(Hareket
Bulanıklığı
Önleme)
(OFF) (KAPALI)
(ON) (AÇIK)
Enhancement
(Görüntü
İyileştirme)
OFF (KAPALI)
Weak (Zayıf)
Medium (Orta)
Strong (Güçlü)
■ Hareket Bulanıklığı Önleme işlevi AÇIK olarak ayarlandığında Parlaklık ayarlanamaz.
■ Hareket Bulanıklığı Önleme etkinleştirildiğinde
HDCR ve Parlaklık etkinleştirilemez ve kullanılamaz olacaktır.
■ Hareket Bulanıklığı Önleme etkinleştirildiğinde
Tepki Süresi kullanılamaz olacaktır.
■ Adaptive Sync (ON) Açık olarak ayarlandığında
Hareket Bulanıklığı Önleme OFF (Kapalı) olarak ayarlanmalıdır.
■ Hareket Bulanıklığı Önleme ON (Açık) olarak ayarlandığında, PIP/PBP devre dışı kalır.
■ 1:1 seçildiğinde, Ekran Boyutu Auto (Oto.) olarak ayarlanır.
■ Görüntü İyileştirme, keskinliklerini artırmak için görüntü kenarlarını iyileştirir.
■ Kullanıcılar herhangi bir Modda Görüntü
İyileştirme işlevini ayarlayabilir.
Strongest (En Güçlü)
2-7
2-8 h
Image (Görüntü)
1. Düzey Menü 2./3. Düzey Menü
Brightness
(Parlaklık)
0-100
Contrast
(Karşıtlık)
Sharpness
(Netlik)
Color
Temperature
(Renk Sıcaklığı)
Screen Size
(Ekran Boyutu)
0-100
0-5
Cool (Soğuk)
Normal
Warm (Sıcak)
Customization
(Özelleştirme)
Auto (Otomatik)
4:3
16:9
21:9
1:1
R (0-100)
G (0-100)
B (0-100)
Açıklama
■ Kullanıcılar, Kullanıcı, RTS, RPG ve Okuyucu modlarında Parlaklık işlevini ayarlayabilir.
■ Hareket Bulanıklığı Önleme veya HDCR etkinleştirildiğinde Parlaklık kullanılamaz olacaktır.
■ Kullanıcılar herhangi bir Modda Karşıtlık işlevini ayarlayabilir.
■ Kullanıcılar herhangi bir Modda Netlik işlevini ayarlayabilir.
■ Netlik, görüntülerin belirginliğini ve ayrıntılarını iyileştirir.
■ Renk Sıcaklığı varsayılan ayarı Normal şeklindedir.
■ Mod efektlerini seçmek ve önizleme yapmak için Yukarı veya Aşağı Düğmesini kullanın.
■ Mod türünüzü onaylayıp uygulamak için Orta
Düğmeye basın.
■ Kullanıcılar Özelleştirme modunda Renk
Sıcaklığı işlevini ayarlayabilir.
■ Kullanıcılar herhangi bir modda, çözünürlükte ve ekran yenileme hızında Ekran Boyutu işlevini ayarlayabilir.
■ Varsayılan değer Auto'dur (Oto.).
■ 1:1 seçilirse, PIP veya PBP etkinleştirilir ve
Ekran Boyutu Oto. olarak ayarlanmalıdır.
■ Hareket Bulanıklığı Önleme etkinleştirilir ve sonra 1:1 seçilirse, Hareket Bulanıklığı
Önleme Kapanır.
■ 1:1 seçilirse, Adaptive Sync özelliği Kapalı olarak ayarlanır.
h
Input Source (Giriş Kaynağı)
1. Düzey Menü 2./3. Düzey Menü
HDMI1
HDMI2
DP
Type C (Tip C)
Açıklama
Kullanıcılar herhangi bir Modda Giriş Kaynağı işlevini ayarlayabilir.
OSD Ayarı
1. Düzey Menü 2./3. Düzey Menü
OFF (KAPALI)
PIP Source (Kaynak) HDMI1
HDMI2
DP
Tip C
PIP Size
(PIP Boyutu)
Küçük
Orta
Büyük
Location (Konum) Sol Üst
Sağ Üst
Sol Alt
Sağ Alt
Özelleştir
Display Switch
(Görüntü geçişi)
Audio Switch
(Ses geçişi)
PBP (X2/3/4) Source (Kaynak)
(1/2/3)
HDMI1
HDMI2
DP
Tip C
HDMI1
HDMI2
DP
Tip C
Display Switch
(Görüntü geçişi)
Audio Switch
(Ses geçişi)
HDMI1
HDMI2
DP
Tip C
Açıklama
■ PIP (Resim İçinde Resim) işlevi, kullanıcıların bir ekranda aynı anda birden fazla video kaynağını görüntülemelerine olanak tanır. Bir program tam ekranda görüntülenirken, aynı anda diğer bir veya daha fazla program ek pencerelerde görüntülenir.
■ PBP (Resim ve Resim), iki giriş kaynağını ekranda yan yana görüntüleyen benzer bir özelliktir.
■ PIP/PBP varsayılan ayarı KAPALI şeklindedir.
■ Görüntü geçişi, kullanıcıların birincil ve ikincil giriş kaynakları arasında geçiş yapmasına olanak tanır.
■ Kullanıcı Ses Geçişi seçerse, Ses
Kaynağı Dijital olarak değişir.
■ Tek bir sinyal girişi varsa, Görüntü
Geçişi ve Ses Geçişi kullanılamaz olacaktır.
■ PBPx3 veya PBPx4 için Görüntü Geçişi seçildiğinde, kaynak saat yönüne döner.
h
Navi Key (Gezinme Tuşu)
1. Düzey Menü 2. Düzey Menü
Up (Yukarı) /
Down (Aşağı) /
Left (Sol) /
Right (Sağ)
OFF (KAPALI)
Brightness (Parlaklık)
Game mode (Oyun modu)
Screen Assistance (Ekran Yardımı)
Alarm Clock (Alarm Saati)
Input Source (Giriş Kaynağı)
Refresh Rate (Yenileme Hızı)
Audio Volume (Ses Düzeyi)
Açıklama
■ Yukarı Düğmesi varsayılanı Oyun Modu işlevidir.
■ Aşağı Düğmesi varsayılanı Ekran
Yardımı işlevidir.
■ Sol Düğme varsayılanı Alarm Saati işlevidir.
■ Sağ Düğme varsayılanı Giriş Kaynağı işlevidir.
■ Tüm Gezinme Tuşu öğeleri ekran menüsü aracılığıyla ayarlanabilir.
2-9
2-10 h
Setting (Ayar)
1. Düzey Menü 2. Düzey Menü
Language (Dil) 繁體中文
English
Français
Deutsch
Italiano
Español
한국어
日本語
Русский
Português
简体中文
ไทย
Bahasa Indonesia
हिन्दी
Türkçe
(Yakında daha fazla dil olacaktır)
0~5 Transparency
(Saydamlık)
OSD Time Out
(Ekran Menüsü
Zaman Aşımı)
Audio Volume
(Ses Düzeyi)
Audio Source
(Ses Kaynağı)
5~30s
0~100
Analog
Digital (Dijital)
RGB LED
(ON) (AÇIK)
Açıklama
■ Dil fabrika varsayılan ayarı İngilizce şeklindedir.
■ Kullanıcıların, Dil ayarını onaylayıp uygulamak için Orta
Düğmeye basması gereklidir.
■ Dil bağımsız bir ayardır. Kullanıcıların kendi dil ayarı fabrika varsayılan ayarını geçersiz kılacaktır. Kullanıcılar
Sıfırla işlevini Evet olarak ayarladığında Dil ayarı değiştirilmeyecektir.
Kullanıcılar herhangi bir Modda Saydamlık işlevini ayarlayabilir.
Kullanıcılar herhangi bir Modda Ekran Menüsü Zaman Aşımı işlevini ayarlayabilir.
Kullanıcılar herhangi bir Modda Ses Düzeyini ayarlayabilirler.
Ses Kaynağı varsayılan ayarı Dijital şeklindedir. Kullanıcılar herhangi bir Modda Ses Kaynağı işlevini ayarlayabilir. ayarlayabilir.
Varsayılan değer ON (Açık) şeklindedir.
Quick Charger
(Hızlı Şarj)
Reset (Sıfırla)
(ON) (AÇIK)
YES (Evet)
NO (Hayır) bırakabilir.
Varsayılan değer OFF (Kapalı) şeklindedir.
Kullanıcılar herhangi bir Modda ayarları sıfırlayıp Ekran
Menüsü Varsayılan ayarlarını geri yükleyebilir.
Ek
ÖNEMLİ
Bütün bilgiler önceden haber verilmeksizin değişime konudur.
A
A-2
Teknik Özellikler
Model
Boyut
Kavis
Panel Tipi
Çözünürlük
En Boy Oranı
Parlaklık (nit)
Karşıtlık Oranı
Yenileme Hızı
Tepki Süresi
MPRT
Giriş Arabirimi
G/Ç
İzleme Açıları sRGB / DCI-P3 *
Yüzey İşleme
Görüntü Renkleri
Web kamerası
Güç Tipi
Sistem Kademesi
Güç Tüketimi
Ayarlama (Eğme)
Ayarlama (Kendi
Etrafında Döndürme)
Ayarlama (Yükseklik)
Kensington Kilidi
Optix MPG341CQR
3DA0
86,36 cm
1800R
VA
3440 x 1440 (UWQHD)
21:9
400
3000:1
144Hz
4ms
1ms
■ HDMI x2
■ DP x1
■ USB-C x1 (DP Alt Modu İçin)
■ 2 tane USB 3.1 Gen1 Tip A
■ 1 tane Hızlı Şarj özellikli USB 3.1 Gen1 Tip A
■ 1 tane USB 3.1 Gen1 Tip B (Bilgisayardan monitöre bağlantı için)
■ 1 tane kulaklık çıkışı
■ 1 tane mikrofon girişi
■ 1 tane birleşik ses girişi (bilgisayarın mikrofon girişi ve monitöre kulaklık çıkışı için)
178° (Y) , 178° (D)
105% / 84%
Yansıma engelleyici
1,07B
HD 1280x720
Dâhilî Güç
100-240Vac, 50-60Hz, 2A
Güç Açık: < 160W
Beklemede: < 0,5W
Güç Kapalı: < 0,5W
-5° ~ 15°
-30° ~ 30°
0 ~ 100mm
Evet
Model
VESA Kurulumu
Boyutlar (G x D x Y)
Ağırlık
Ortam Çalışma
Depolama
* CIE1976 test standartlarına göre
.
Optix MPG341CQR
3DA0
■ Plaka Tipi: 100 x 100 mm
■ Vida Tipi: M4 x 10mm
▶ Diş Çapı: 4mm
▶ Diş Adımı: 0,7mm
▶ Diş Uzunluğu: 10mm
810,6 x 324,2 x 563,0mm
9,7 kg (Net), 13,5 kg (Brüt)
Sıcaklık: 0℃ ila 40℃
Nem: %20 ila 90, yoğuşmayan
Rakım: 0 ~ 5.000m
Sıcaklık: -20℃ ila 60℃
Nem: %10 ila 90, yoğuşmayan
Ek
A-3
A-4
640x480 @60 Hz
640x480 @67Hz
640x480 @72Hz
640x480 @75Hz
720×400 @70Hz
800x600 @56 Hz
800x600 @60Hz
800x600 @72Hz
800x600 @75Hz
1024x768 @60 Hz
1024x768 @70Hz
1024x768 @75Hz
1280x720 @60 Hz
1280x960 @60 Hz
1280x1024 @60 Hz
1152x864 @75 Hz
1440x900 @60 Hz
1680x1050 @60 Hz
1920x1080 @60 Hz
2560x1080 @60Hz
2560x1080 @100Hz
2560x1080 @144Hz
3440X1440 @60Hz
3440X1440 @85Hz
3440X1440 @100Hz
3440X1440 @120Hz
3440X1440 @144Hz
Önceden Ayarlanmış Görüntü Modları
Çözünürlük
MPG341CQR
3DA0
HDMI
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
DP
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
Video zamanlaması
Çözünürlük
MPG341CQR
3DA0
480p
576p
720p
1080p
HDMI
V
V
V
V
DP
V
V
V
V
Ek
Sorun Giderme
Güç LED'i sönük.
■ Monitör güç düğmesine tekrar basın.
■ Monitör güç kablosunun uygun biçimde bağlanıp bağlanmadığını kontrol edin.
Görüntü yok.
■ Bilgisayar grafik kartının uygun biçimde takılıp takılmadığını kontrol edin.
■ Bilgisayarın ve monitörün prizlere bağlandığını ve açıldığını kontrol edin.
■ Monitör sinyal kablosunun uygun biçimde bağlanıp bağlanmadığını kontrol edin.
■ Bilgisayar Bekleme modunda olabilir. Monitörü etkinleştirmek için herhangi bir tuşa basın.
Ekran görüntüsü uygun biçimde boyutlandırılmamış veya ortalanmamış.
Bilgisayarda monitörün görüntülemesine uygun bir ayar yapmak için Önceden
Ayarlanmış Görüntü Modları kısmına başvurun.
Tak ve Çalıştır değil.
■ Monitör güç kablosunun uygun biçimde bağlanıp bağlanmadığını kontrol edin.
■ Monitör sinyal kablosunun uygun biçimde bağlanıp bağlanmadığını kontrol edin.
■ Bilgisayarın ve grafik kartının Tak ve Çalıştır uyumlu olup olmadığını kontrol edin.
Simgeler, yazı tipi veya ekran belirsiz, bulanık ya da renk sorunları
var.
■ Video uzatma kabloları kullanmaktan kaçının.
■ Parlaklığı ve karşıtlığı ayarlayın.
■ RGB rengini ayarlayın veya renk sıcaklığını değiştirin.
■ Monitör sinyal kablosunun uygun biçimde bağlanıp bağlanmadığını kontrol edin.
■ Sinyal kablosu bağlayıcısında bükülmüş pimler olup olmadığını kontrol edin.
Monitör kırpışmaya başlıyor veya dalgalanmalar gösteriyor.
■ Yenileme hızını monitörünüzün özelliklerine uygun biçimde değiştirin.
■ Grafik kartınızın sürücülerini güncelleyin.
■ Monitörü, elektromanyetik parazite (EMI) neden olabilecek elektrikli aygıtlardan uzaklaştırın.
A-5
* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project
