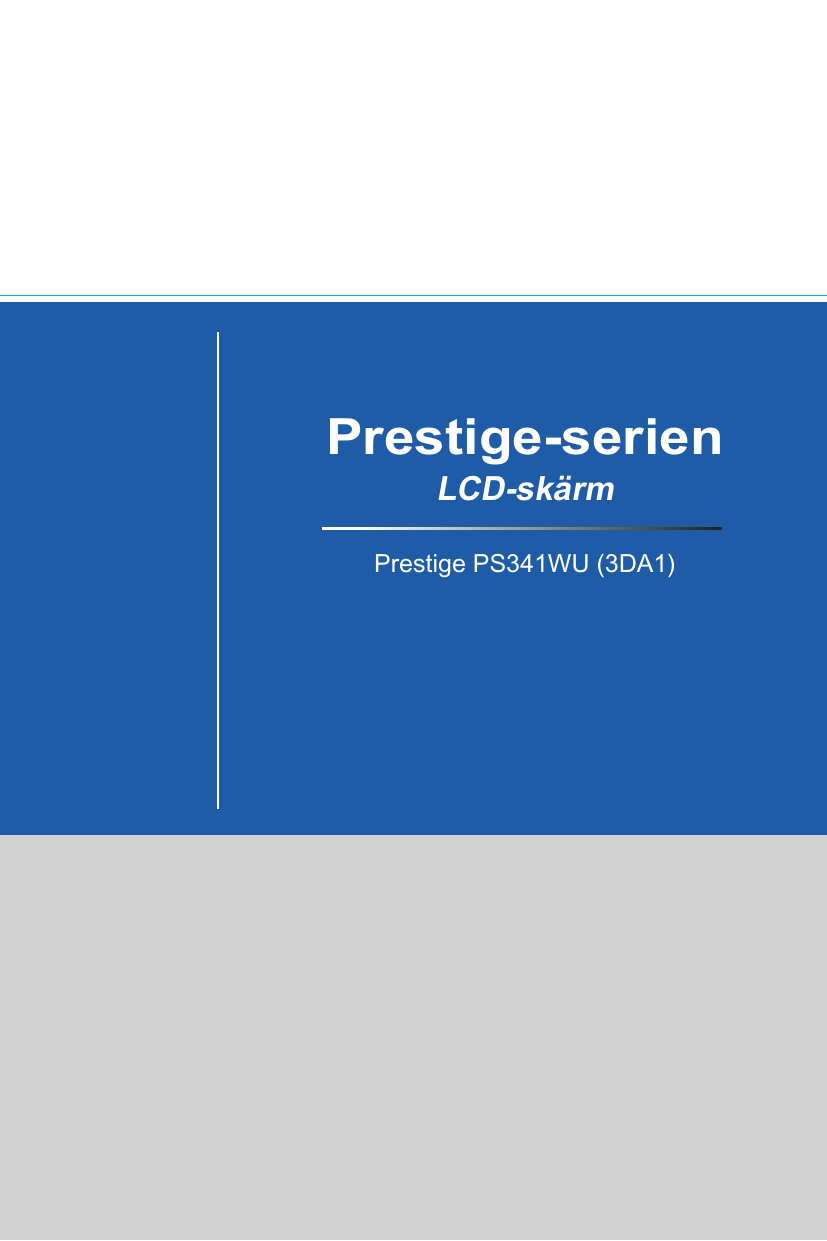

MSI Prestige PS341WU monitor Användarmanual
Prestige-serien
LCD-skärm
Prestige PS341WU (3DA1)
ii
INNEHÅLL
Information om upphovsrätt och varumärke ������������������������������������������������������������iii
Granskning ��������������������������������������������������������������������������������������������������������������iii
Teknisk support �������������������������������������������������������������������������������������������������������iii
Säkerhetsinstruktioner ��������������������������������������������������������������������������������������������iv
CE-överensstämmelse ��������������������������������������������������������������������������������������������vi
FCC-B-uttalande om radiofrekvensenergi ���������������������������������������������������������������vi
WEEE-deklaration ��������������������������������������������������������������������������������������������������vii
Information om kemiska substanser ����������������������������������������������������������������������vii
Komma igång ���������������������������������������������������������������������������������1-1
OSD-inställning ������������������������������������������������������������������������������2-1
Förord
Information om upphovsrätt och varumärke
Copyright © Micro-Star Int’l Co�, Ltd� Med ensamrätt� MSI-logotypen är ett registrerat varumärke som ägs av Micro-Star Int’l Co�, Ltd� Alla andra märken och namn som nämns kan vara varumärken som tillhör sina respektive ägare� Ingen uttrycklig eller underförstådd garanti för korrekthet eller fullständighet ges� MSI förbehåller sig rätten att göra ändringar i detta dokument utan föregående information�
Granskning
Granskning Datum
V1�0 2019/08
Teknisk support
Om det uppstår problem med din produkt och ingen lösning hittas i bruksanvisningen, kontakta platsen där du köpte produkten eller den lokala distributören� Alternativt, besök https://www�msi�com/support/ för ytterligare vägledning� iii
iv
Säkerhetsinstruktioner
◙
Läs igenom säkerhetsinstruktionerna noggrant och ordentligt�
Alla uppmaningar och varningar på enheten eller i bruksanvisningen bör uppmärksammas�
◙
Vänd dig endast till kvalificerad personal för service.
Behåll den medföljande användarhandboken för framtida referens�
Ha inte enheten i närheten av fukt och höga temperaturer, för att undvika risk för brand och stötar�
Placera enheten på en stadig yta före installation�
◙
Se till att spänningen ligger inom säkerhetsbegränsningarna och har ställts in på området 100 V-240 V innan enheten ansluts till eluttaget� Ta inte bort skyddsjorden på kontakten� Enheten måste anslutas till ett skyddsjordat uttag�
◙
Koppla alltid ifrån strömkabeln eller stäng av vägguttaget om enheten inte kommer att användas under en längre period för att minska energiförbrukningen�
Ventilationsöppningarna i höljet är till för luftbyte för att förhindra att enheten
överhettas� Täck inte över ventilationshålen�
Lämna inte enheten i ett oventilerat utrymme med en lagringstemperatur på över
60 O C eller under -20 O C, eftersom enheten kan skadas�
OBS:Högsta drifttemperatur är cirka 40
O
C�
Se till att koppla ur strömkontakten när du ska rengöra enheten� Använd en mjuk trasa istället för industrikemikalier för att rengöra enheten� Häll aldrig vätska i
öppningarna� Det kan skada enheten eller ge elektriska stötar�
Förord
Placera nätsladden så att man inte kan trampa på den� Placera ingenting ovanpå nätsladden�
Håll alltid starkt magnetiska eller elektriska föremål undan från enheten�
Om någon av följande situationer uppstår, låt servicepersonal kontrollera
◙
Strömsladden eller kontakten är skadad�
◙
Vätska har kommit in i enheten�
◙
Enheten har utsatts för fukt�
◙
Enheten fungerar inte bra eller så kan du inte få den att fungera enligt bruksanvisningen�
◙
Enheten har tappats eller skadats�
◙
Enheten har tydliga tecken på sprickor�
Grön produktegensksaper
◙
Minskad energiförbrukning vid drift och i viloläge
◙
Begränsad användning av hälso- och miljöskadliga ämnen
◙
Lätt att ta isär och återvinna
◙
Minskad användning av naturresurser genom uppmuntran till
återanvändning
◙
Förlängd produktlivslängd genom enkla uppgraderingar
◙
Mindre mängd avfall genom inlämningspolicy
Miljöpolicy
◙
Produkten har formgivits för att möjliggöra ordentlig återvinning och återanvändning av delar och bör inte slängas vid slutet av produktlivslängden�
◙
Användare bör kontakta godkänd lokal uppsamlingsplats för återvinning och deponering av produkter som nått slutet av produktlivslängden�
◙
Besök MSI:s webbplats för att hitta en närliggande distributör för ytterligare information om återvinning�
◙
Användare kan också nå oss på gpcontdev@msi�com för information rörande deponering, inlämning, återvinning och isärtagning av MSIprodukter� v
★ Varning! Överanvändning av skärmar kommer sannolikt att påverka synen.
★ Rekommendationer:
1�
Ta 10 minuters paus för varje 30 minuters skärmtid�
2�
Barn under 2 år bör inte ha någon skärmtid� Skärmtiden bör begränsas till mindre än en timme om dagen för barn över 2 år�
vi
CE-överensstämmelse
Denna enhet uppfyller bestämmelserna i rådets direktiv om tillnärmning av medlemsstaternas lagar angående EMC-direktivet (2014/30/EU), lågspänningsdirektivet (2014/35/EU), ErP-direktivet (2009/125/EG) och
RoHS-direktivet (2011/65/EU).
Denna produkt har testats och anses upfylla de harmoniserande standarderna för informationsteknikutrustning publicerade i den europeiska unionens officiella tidning.
FCC-B-uttalande om radiofrekvensenergi
Denna utrustning har testats och funnits uppfylla begränsningarna för en Klass B digital enhet enligt avsnitt 15 i FCC reglerna� Dessa begränsningar är avsedda att ge rimligt skydd mot skadliga störningar i heminstallationer� Denna utrustning genererar, använder och kan utsända radiofrekvensenergi och om den inte installeras och används enligt bruksanvisningen kan den orsaka skadliga störningar på radiokommunikationer� Det finns dock inga garantier för att störningar inte kommer att uppstå i en viss installation.
Om denna utrustning orsakar skadliga störningar på radio- eller TV-mottagning, vilket kan avgöras genom att utrustningen stängs av och slås på, uppmanas användaren att försöka rätta till störningarna genom ett vidta en eller fler av följande åtgärder:
￭
Rikta om eller omplacera mottagarantennen.
￭
Öka avståndet mellan utrustningen och mottagaren.
￭
Anslut utrustningen till ett uttag på en annan krets än den som mottagaren är ansluten till�
￭
Rådfråga återförsäljaren eller en erfaren radio/TV-tekniker.
Notering 1
Ändringar eller modifieringar som inte uttryckligen godkänts av parten ansvarig för uppfyllande kan upphäva användarens behörighet att använda denna utrustning�
Notering 2
Skärmade gränssnittskablar och strömsladd, om sådan finns, måste användas för att uppfylla strålningsgränsvärdena�
Denna enhet uppfyller Del 15 av FCCs regler� Hantering gäller under följande två villkor:
1� Denna enhet får inte orsaka skadliga störningar, och
2� Denna enhet måste acceptera all mottagen störning, inklusive störning som kan orsaka bristfällig funktion�
WEEE-deklaration
Under Europeiska Unionens ("EU") direktiv om avfall från elektriska och elektroniska produkter, direktiv 2012/19/EU, som träder i kraft 13 augusti,
2005, får inte "elektrisk och elektronisk utrustning" längre kasseras som kommunalt avfall, och tillverkare av täckt elektronisk utrustning är skyldiga att ta tillbaka sådana produkter vid slutet av deras användbara livslängd�
Information om kemiska substanser
I enlighet med regelverk för kemiska substanser som t.ex. EU REACH Regulation
(Regulation EC nr. 1907/2006 från Europaparlamentet och Europarådet) tillhandahåller MSI information om kemiska substanser på: https://www�msi�com/html/popup/csr/evmtprtt_pcm�html
Förord vii
1
Komma igång
Detta kapitel ger information om hur man ställer in maskinvaran� Var försiktig vid anslutning av kringutrustning och när du håller i enheterna� Använd en jordansluten handledsrem för att undvika statisk elektricitet�
VIKTIGT
Illustrationerna är enbart som referens� Din skärm kan se annorlunda ut�
1-2
Förpackningens innehåll
1� Skärm
2� Stativ
3� Stativ med skruv
4� Väggmonteringsskruvar x 4
5� Stativskruvar x 4
6� Strömsladd
7� HDMI-kabel
8� Type-C-kabel
9� DisplayPort-kabel
10� För Y-type Audio-kabel
11� USB-uppströmskabel (för att aktivera USB-portarna på skärmen)
12� Snabbstartguide
13� Garantikort
14� Sladdhylsa
15� Pappersvikt
16� Färgkalibrering, fabriksrapport
* Kontakta platsen där du köpte produkten eller en lokal återförsäljare om något av föremålen är trasigt eller saknas�
* Paketets innehåll kan variera beroende på land�
Komma igång
Installera skärmstativet
VIKTIGT
•
Placera skärmen på en mjuk skyddad yta för att undvika repor på skärmpanelen�
•
Undvik att trycka på skärmen när skärmstativet monteras�
1-3
1� Passa ihop låsen på stativet med skärmen�
2� Fäst stativet med stativskruvarna�
3� Anslut basen till stativet och dra åt basskruven för att säkra basen�
1
2
1-4
3
VIKTIGT
Hålen för att montera stativet kan även användas för väggmontering� Kontakta
återförsäljaren för en passande väggmonteringssats�
Komma igång
4� Justera stativets vinkel� Ställ in låsmekanismerna för att placera VESA-skyddet och I/O-skyddet�
4
1-5
1-6
Ställa in skärmen
Denna skärm är konstruerad för att maximera visningskomforten med inställningsmöjligheterna�
VIKTIGT
•
Använd inte vassa föremål på skärmen�
•
Undvik att trycka på skärmpanelen när du ställer in den�
-5
O
20
O
100mm
O
-35~35
O
Skärmöversikt
1 2 3 4 5 6 7
Komma igång
13
15
14
8
9
10
11
12
1-7
19
16
18
17
1-8
6
7
3
4
1
2
Strömkontakt
5
8
9
10
HDMI 2�0-port
DisplayPort 1�4
USB-C-port
Porten kan samtidigt skicka videosignal och effektström upp till 5V/3A.
Den har inte stöd för dataöverföringsfunktion�
USB3�1 Gen1 Type-Buppströmsport
För USB-uppströmskabel�
VIKTIGT
Kontrollera förpackningen för USBuppströmskabeln och anslut den till datorn och skärmen� När denna kabel är ansluten, är USB Type
A-nedströmsportarna på skärmen redo för användning�
Till skärm
Till dator
USB3�1 Gen1 Type-A-port
Y-typ ljudkontakt
För Y-type Audio-kabel�
VIKTIGT
Kontrollera förpackningen efter
Y-type-ljudkabel och anslut den till datorn och skärmen� När denna kabel är ansluten, är ljuduttagen på skärmen redo att användas�
Kortläsare
Till skärm Till dator
USB3�1 Gen1 Type-A-port
USB3�1 Gen1 Type-A-port (QC 3�0)
Denna port kan skicka effektström upp till 5 V/3 A.
11
Mikrofonuttag
12
Hörlursuttag
13
Navi Key
14
Kensingtonlås
15
Makroknapp
För att aktivera Creator bildskärmsvisning (OSD)�
16
Strömknapp
17
Magnetfält
18
Sladdhylsa
19
Pappersvikt
Komma igång
1-9
1-10
Anslut skärmen till datorn
1� Stäng av din dator�
2� Anslut HDMI/DisplayPort-kabeln från skärmen till din dator�
3� Anslut strömsladden till skärmens strömuttag� (Figur A)
4� Anslut strömkabeln till eluttaget� (Figur B)
5� Starta skärmen� (Figur C)
6� Starta datorn och välj inmatningskälla i skärmmenyn�
A
B
C
OSD-inställning
Detta kapitel behandlar väsentlig information om OSD-inställningar�
VIKTIGT
All information kan ändras utan föregående meddelande�
2
Navi Key
Skärmen har en Navi Key (navigeringstangent), en kontroll med flera riktningar som ger dig möjlighet att navigera Skärmmenyn (OSD)�
Navi Key
2-2
Följande är standardinställningarna för Navi Key�
Navi Key
Snabbtangent
(När OSD-menyn är AV)
OSD-huvudmeny
Mittknapp
Grundläggande användning (När OSDmenyn är PÅ)
■
■
Gå in på undermnyer
Bekräfta ett val eller en inställning
OSD-inställning
Navi Key
Up (Upp)
Snabbtangent
(När OSD-menyn är AV)
Pro Mode (Proffsläge) ■
Tryck på mittknappen för att bekräfta val och avsluta�
■
Tryck på upp- och nedknapparna för att justera�
■
Tryck på vänster knapp för att avbryta förhandsgrankningen och avsluta utan att verkställa lägeseffekt.
Grundläggande användning (När OSDmenyn är PÅ)
■
Välj funktionsmenyer och föremål
■
Låter dig justera funktionsvärden uppåt
Down (Ned)
Screen Assistance
(Skärmassistens)
■
Tryck på mittknappen för att bekräfta val och avsluta�
■
Tryck på upp- och nedknapparna för att justera�
■
Tryck på vänster knapp för att avbryta förhandsgranskningen och avsluta�
■
Välj funktionsmenyer och föremål
■
Låter dig justera funktionsvärden nedåt�
2-3
Left (Vänster)
Alarm Clock (Alarm)
■
Tryck på mittknappen för att bekräfta val och avsluta�
■
Tryck på upp- och nedknapparna för att välja�
■
Tryck på vänster knapp för att avbryta förhandsgranskningen och avsluta�
■
Välj funktionsmenyer och föremål
■
Avsluta nuvarande meny
Navi Key
Right (Höger)
Input Source
(Indatakälla)
Snabbtangent
(När OSD-menyn är AV)
■
Tryck på mittknappen för att bekräfta val och avsluta�
■
Tryck på upp- och nedknapparna för att välja�
■
Tryck på vänster knapp för att avsluta�
Grundläggande användning (När OSDmenyn är PÅ)
■
Välj funktionsmenyer och föremål
■
Gå in på undermnyer
2-4
Användare kan gå in i OSD-menyn för att själva anpassa sina Navi Keysnabbtangenter� Fler alternativ för Snabbtangenter följer nedan�
Åtgärder Alternativ för Navi Keysnabbtangenter
Brightness
(Ljusstyrka)
■
Tryck på mittknappen för att spara värde och avsluta�
■
Tryck på upp- och nedknapparna för att justera�
■
Tryck på vänster knapp för att avbryta förhandsgranskningen och avsluta�
PIP/PBP
■
Tryck på mittknappen för att bekräfta val och avsluta�
■
Tryck på upp- och nedknapparna för att justera�
■
Tryck på vänster knapp för att avbryta förhandsgranskningen och avsluta�
OSD-inställning
OSD-inställning via Navi Key
Tryck på mittknappen på Navi Key för att starta huvudmenyn för Skärmvisning
(OSD)� Använd knapparna upp, ned, vänster, höger för att ställa in de önskade funktionsmenyerna så att det passar dina personliga prefenser� h
Professional (Professionell)
Menynivå 1
Mode (Läge)
Menynivå 2/3
User (Användare)
Adobe RGB
DCI-P3 sRGB
HDR
Cinema (Bio)
Reader (Läsare)
Black-White (Svart-vit)
DICOM
EyeCare
Calibration 1 (Kalibrering 1)
Calibration 2 (Kalibrering 2)
Calibraiton 3 (Kalibrering 3)
Beskrivning
■
Användarläget är standardläge för produktleverans och alla kommandon kan justeras flexibelt i detta läge.
■ Adobe RGB-, sRGB-, DCI-P3- och
DICOM-lägen är normala färglägen som nedanstående kommandon måste gråtona när läget väljs:
Kontrast/ Gråton/ Lågt blåljus/
Färgtemperatur/ Gamma/ Mättnad/
Ton)�
■
Färgtemperatur gråtonas inom nedanstående lägen: Adobe RGB, sRGB, DCI-P3, DICOM, HDR, bio, läsare och svart-vit�
2-5
2-6
Menynivå 1 Menynivå 2/3
Alarm Clock (Alarm) Location
(Placering)
Överst vänster
Överst höger
Nederst vänster
Längst ned till höger
Anpassa
OFF (AV)
15:00
30:00
45:00
Screen Assistance
(Skärmassistens)
60:00
OFF (AV)
Ruler: Center (Linjal: Center)
Ruler: Edge (Linjal: Kant)
Scale (Skala)
Reference Line (Referenslinje)
Grid (Rutnät)
Tredelningsregeln (Rule of
Thirds)
3D Motion Sickness
Assistance (Assistans mot 3D rörelsesjuka)
Assistance Color
(Assistansfärg)
Beskrivning
■
Användare kan anpassa Alarm i alla lägen�
■
När du ställt in tiden, tryck på mittknappen för att aktivera tidtagaren�
■
Standardplacering för Alarm är längst upp till vänster� Användare kan själva välja placering�
■
Användare kan anpassa
Skärmassistens i alla lägen�
■
Standard för skärmassistens är AV� h
Image (Bild)
Menynivå 1
Brightness
(Ljusstyrka)
Menynivå 2/3
0-100
Contrast (Kontrast) 0-100
Beskrivning
■
Standard är 75 för leveransinställning�
■
Ljusstyrka gråtonas under implementering av nedanstående kommandon:
1� Lokal dimning var På�
2. HDR-innehåll mottaget.
■
Standard är 50 för leveransinställning�
■
Ljusstyrka gråtonas under implementering av nedanstående kommandon:
1. I normalt färgläge (Adobe RGB, sRGB, DCI-P3 och DICOM) som kontrasten gråtonade�
2. HDR-innehåll mottaget.
OSD-inställning
Menynivå 1 Menynivå 2/3
Sharpness (Skärpa) 0-5
Gray Level (Gråton) 0-20
Beskrivning
■
Användare kan anpassa Skärpa i alla lägen�
■
Skärpan förbättrar tydlighet och bilddetaljer�
■
Standardinställningen för transport
är 10, slutanvändaren kan justera flexibiliteten, om inget annat specificeras.
■ I normalt färgläge: Adobe RGB, sRGB,
DCI-P3 och DICOM som Gråton gråtonade�
■
Bildförbättring förbättrar bildens kanter för att förbättra konturskärpan�
■
Användare kan anpassa Bildförbättring i alla lägen�
Image Enhancement
(Bildförbättring)
Response Time
(Svarstid)
Low Blue Light (Lågt blåljus)
Local Dimming
(Lokal dimning)
OFF (AV)
Weak (Svag)
Medium
Strong (Stark)
Strongest (Starkast)
Normal
Fast (Snabb)
Fastest (Snabbast)
OFF (AV)
ON (PÅ)
OFF (AV)
ON (PÅ)
Color Temperature
(Färgtemperatur)
Standard
Customization
(Anpassning)
5 000K
5 500K
6 500K
7 500K
9 300K
10 000K
R (0-100)
G (0-100)
B (0-100)
C (0-100)
M (0-100)
Y (0-100)
■
Användare kan anpassa Svarstid i alla lägen�
■
Standardsvarstiden är Snabb�
■
Lågt blåljus skyddar dina ögon mot blått ljus� När det är aktiverat anpassar
Lågt blåljus skärmens färgtemperatur till ett gulare sken�
■
Användaren kan justera Lågt blåljus i alla lägen�
■ När Proffsläget är inställt på Läsare, måste Lågt blåljus aktiveras�
■
Standardinställningen för transport
är AV, slutanvändaren kan justera flexibiliteten i alla lägen.
■
När denna funktione ställts på PÅ, så gråtonas Ljusstyrka�
■
Standardfärgtemperatur är Normal�
■
Använd upp- och nedknapparna för att välja förhandsgranskning av lägeseffekter.
■
Tryck på mittknappen för att bekräfta och tillämpa ditt typläge�
■
Användare kan anpassa
Färgtemperatur i Anpassningsläget�
2-7
2-8
Menynivå 1
Gamma
Menynivå 2/3
1�8
2�0
2�2
2�4
2�6
Saturation (Mättnad)
Red (Röd)
0-100
Green (Grön) 0-100
Blue (Blå)
Cyan
Magenta
Yellow (Gul)
0-100
0-100
0-100
0-100
Hue (Ton)
Red (Röd)
0-100
Green (Grön) 0-100
Blue (Blå)
Cyan
Magenta
Yellow (Gul)
0-100
0-100
0-100
0-100
Zoom In (Zooma in) ON (PÅ)
OFF (AV)
Location
(Placering)
Center
Upp-Vänster
Upp-Höger
Ner-Vänster
Ner-Höger
Screen Size
(Skärmstorlek)
Auto
4:3
16:9
21:9
1:1
Beskrivning
■
Standardinställningen för transport
är 2�2, slutanvändaren kan justera flexibiliteten, om inget annat specificeras.
■ I normalt färgläge: Adobe RGB, sRGB,
DCI-P3 och DICOM som Gamma gråtonade�
■
Standardinställningen för transport för alla mättnadskommandorn är
50, slutanvändaren kan justera flexibiliteten, om inget annat specificeras.
■
Standard är 0 för Svart-vit-läge enbart�
■ I normalt färgläge: Adobe RGB, sRGB,
DCI-P3 och DICOM som Mättnad gråtonade�
■
Standardinställningen för transport för alla Tonkommandon är 50, slutanvändaren kan justera flexibiliteten, om inget annat specificeras.
■ I normalt färgläge: Adobe RGB, sRGB, DCI-P3 och DICOM som Ton gråtonade�
■
Standardinställningen för transport är
AV, slutanvändaren kan justera Zooma in i alla lägen�
■
Användare kan anpassa Skärmstorlek i alla lägen, upplösningar och uppdateringsförhållanden�
■
Standard är Auto� h
Input Source (Indatakälla)
Menynivå 1
HDMI1
HDMI2
DP
Type-C
Beskrivning
■
Användare kan anpassa Indatakälla i alla lägen�
OSD-inställning h
PIP/PBP
Menynivå 1
OFF (AV)
PIP
PBP (X2)
PBP (X3)
PBP (X4)
Menynivå 2
Source (Källa)
PIP Size (PIP-storlek)
Location (Placering)
Display Switch (Skärmväxling)
Audio Switch (Ljudväxling)
Source 1 (Källa 1)
Source 2 (Källa 2)
Display Switch (Skärmväxling)
Audio Switch (Ljudväxling)
Source 1 (Källa 1)
Source 2 (Källa 2)
Source 3 (Källa 3)
Display Switch (Skärmväxling)
Audio Switch (Ljudväxling)
Source 1 (Källa 1)
Source 2 (Källa 2)
Source 3 (Källa 3)
Source 4 (Källa 4)
Display Switch (Skärmväxling)
Audio Switch (Ljudväxling) h
Navi Key
Menynivå 1
Up (Upp)
Down (Ned)
Left (Vänster)
Right (Höger)
Menynivå 2
OFF (AV)
Brightness (Ljusstyrka)
Pro Mode (Proffsläge)
Screen Assistance
(Skärmassistens)
Alarm Clock (Alarm)
Input Source (Indatakälla)
PIP/PBP Mode (läge)
Zoom In (Zooma in)
Information On Screen
(Information på skärm)
Beskrivning
■
Standardinställningen för transport
är AV, slutanvändaren kan justera flexibiliteten, om inget annat specificeras.
■
När ljudväxlingsfunktionen implementeras ändras ljudkällan till
Digital�
■ Denna funktion gråtonas när HDRinnehåll tas emot�
■
Indatakällans automatiska identifieringsfunktion i Huvudkälla enbart�
Beskrivning
■
Standardinställning för uppknapp är
Pro-läge�
■
Standardinställning för nedknappen är
Skärmassistens�
■
Standardinställning för vänsterknappen är Alarm�
■
Standardinställning för högerknappen
är Indatakälla�
■
Alla Navi Key-föremål kan anpassas via OSD-menyn�
2-9
2-10 h
Setting (Inställning)
Menynivå 1
Language
(Språk)
Transparency
(Transparens)
OSD-Time
Out (OSDfrånkoppling)
Audio Source
(Ljudkälla)
Quick Charger
(Snabbladdare)
5~30 s�
Analog
Digital
OFF (AV)
ON (PÅ)
Information
On Screen
(Information på skärm)
OFF (AV)
ON (PÅ)
Reset (Återställ)
YES (JA)
NO (NEJ)
Menynivå 2
繁體中文
English
Français
Deutsch
Italiano
Español
한국어
日本語
Русский
Português
简体中文
ไทย
Bahasa Indonesia
हिन्दी
Türkçe
(Fler språk kommer inom kort)
0~5
Beskrivning
■
■
Det standardinställda språket är engelska�
Användare måste trycka på mittknappen för att bekräfta och verkställa Språkinställningen�
■
Språk är en självständig inställning� Användares egna språkinställningar kommer att åsidosätta standardinställningen� När användare väljer Ja på
Återställ, kommer språket inte att ändras�
■
Användare kan anpassa Transparens i alla lägen�
■
Användare kan anpassa OSD-frånkoppling i alla lägen�
■
Standardinställningen för Ljudkälla är Digital�
Användare kan anpassa Ljudkälla i alla lägen�
■
Användare kan aktivera eller inaktivera snabbladdaren�
■
Standard är AV�
■
Standard är AV för leveransinställning�
■
Visa mer skärmdetaljinformation på höger sida när funktionen sätts PÅ�
■
Användare kan återställa till OSDfabriksinställningar i alla lägen�
Bilaga
VIKTIGT
All information kan ändras utan föregående meddelande�
A
A-2
Specifikationer
Modell
Storlek
Paneltyp
Upplösning
Bildformat
Ljusstyrka (cd/m2)
Kontrastförhållande
Refresh Rate (Uppdat� förhållande)
Response Time (Svarstid)
Ingående gränssnitt
USB-port
Ljudgränssnitt
Lokal dimning
Visningsvinklar sRGB / DCI-P3*
Ytbehandling
Visningsfärger
Strömtyp
Strömförbrukning (vanlig)
Inspänning
Justering (lutning)
Justering (vridning)
Justering (höjd)
Kensingtonlås
VESA-montering
Mått (B x D x H)
Vikt
Prestige PS341WU (3DA1)
86,36 cm
IPS
5120 x 2160 på 60 Hz
21:9
450 (VESA Certified DisplayHDR™ 600)
1200:1
48~60 Hz
8 ms
■
■
HDMI-port 2�0 x2
DisplayPort 1�4 x1
■
USB-C x1
■
■
USB3�1 Gen1 Type-A-port x2
USB3�1 Gen1 Type-B-uppströmsport x1
■
USB3�1 Gen1 Type-A-port x1
■
■
Mikrofonuttag x1
Hörlursuttag x1
■
Kombinerat ljuduttag x1
■
12 zioner
178°(H) , 178°(B)
100% / 98%
Reflexskydd
1,07 miljarder
Intern ström
60 W
Växelström 100-240, 50/60 Hz, 1,4 A
-5° ~ 20°
-35° ~ 35°
0 ~ 100 mm
Ja
■
Typ av platta: 100 x 100 mm
■
Skruvtyp: M4 x 10 mm
■
Gängdiameter: 4 mm
■
Gängans delning: 0,7mm
■
Gänglängd: 10 mm
817,1 x 260,4 x 400,7 mm
8,2 kg (8,20 kg)
Modell
Miljö Drift
Förvaring
Prestige PS341WU (3DA1)
Tempertur: 0℃ till 40℃
Fukt: 20% till 90%, utan kondens
Höjd: 0 ~ 5 000 m
Tempertur: -20℃ till 60℃
Fukt: 10% till 90%, utan kondens
* Baserad på CIE1976 teststandarder .
Bilaga
A-3
A-4
Upplösning
640 x 480 på 60 Hz
800 x 600 på 60 Hz
1024 x 768 på 60 Hz
1152 x 864 på 60 Hz
1280 x 720 på 60 Hz
1280 x 800 på 60 Hz
1280 x 960 på 60 Hz
1280 x 1024 på 60 Hz
1600 x 1000 på 60 Hz
1680 x 1050 på 60 Hz
1920 x 1080 på 60 Hz
640 x 480p på 60 Hz
720 x 480p på 60 Hz
1280 x 720p på 50 Hz
1280 x 720p på 60 Hz
1920 x 1080 på 50 Hz
1920 x 1080 på 60 Hz
1920 x 1080 på 24 Hz
1920 x 1080 på 25 Hz
1920 x 1080 på 30 Hz
1920 x 1080 på 50 Hz
1920 x 1080 på 60 Hz
3440 x 1440p på 30 Hz
3440 x 1440p på 50 Hz
3440 x 1440p på 60 Hz
3840 x 2160p på 24 Hz
3840 x 2160p på 25 Hz
3840 x 2160p på 30 Hz
3840 x 2160p på 50 Hz
3840 x 2160p på 60 Hz
5120 x 2160p på 30 Hz
5120 x 2160p på 50 Hz
5120 x 2160p på 60 Hz
Förinställda visningslägen
Videotid upplösning
480p
576p
720p
1080p
HDMI 1/ 2
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
Prestige PS341WU (3DA1)
DP
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
Prestige PS341WU (3DA1)
HDMI
V
DP
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
Type-C
V
V
V
V
V
V
V
Bilaga
Felsökning
Strömindikatorn är släckt�
■
Tryck på skärmens strömknapp igen�
■
Kontrollera att skärmens strömkabel är ordentligt ansluten�
Ingen bild�
■ Kontrollera att datorns grafikkort sitter i ordentligt.
■
Kontrollera att datorn och skärmen är anslutna till eluttag och är påslagna�
■
Kontrollera att skärmens signalkabel är ordentligt ansluten�
■
Datorn kan vara i Viloläge� Tryck på en valfri knapp för att aktivera skärmen�
Skärmbilden har inte rätt storlek eller är inte centrerad�
Se Förinställda visningslägen för att anpassa datorns inställningar så att de passar bildskärmen�
Ingen Plug & Play�
■
Kontrollera att skärmens strömkabel är ordentligt ansluten�
■
Kontrollera att skärmens signalkabel är ordentligt ansluten�
■ Kontrollera om datorn och grafikkortet är kompatibla med Plug & Play.
Ikonerna, typsnittet eller skärmen är oklara, suddiga eller har färgproblem�
■
Undvik att använda förlängningskabel för video�
■
Justera ljusstyrka och kontrast�
■ Justera RGB-färg eller tona färgtemperatur.
■
Kontrollera att skärmens signalkabel är ordentligt ansluten�
■ Kontrollera om det finns böjda stift på signalkabelns kontakt.
Skärmen flimrar eller visar vågor.
■
Ändra uppdateringsförhållandet för att passa skärmens kapacitet�
■ Uppdatera grafikkortets drivrutiner.
■
Håll skärmen borta från elektriska enheter som kan orsaka elektromagnetiska interferenser (EMI)�
A-5
* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project
