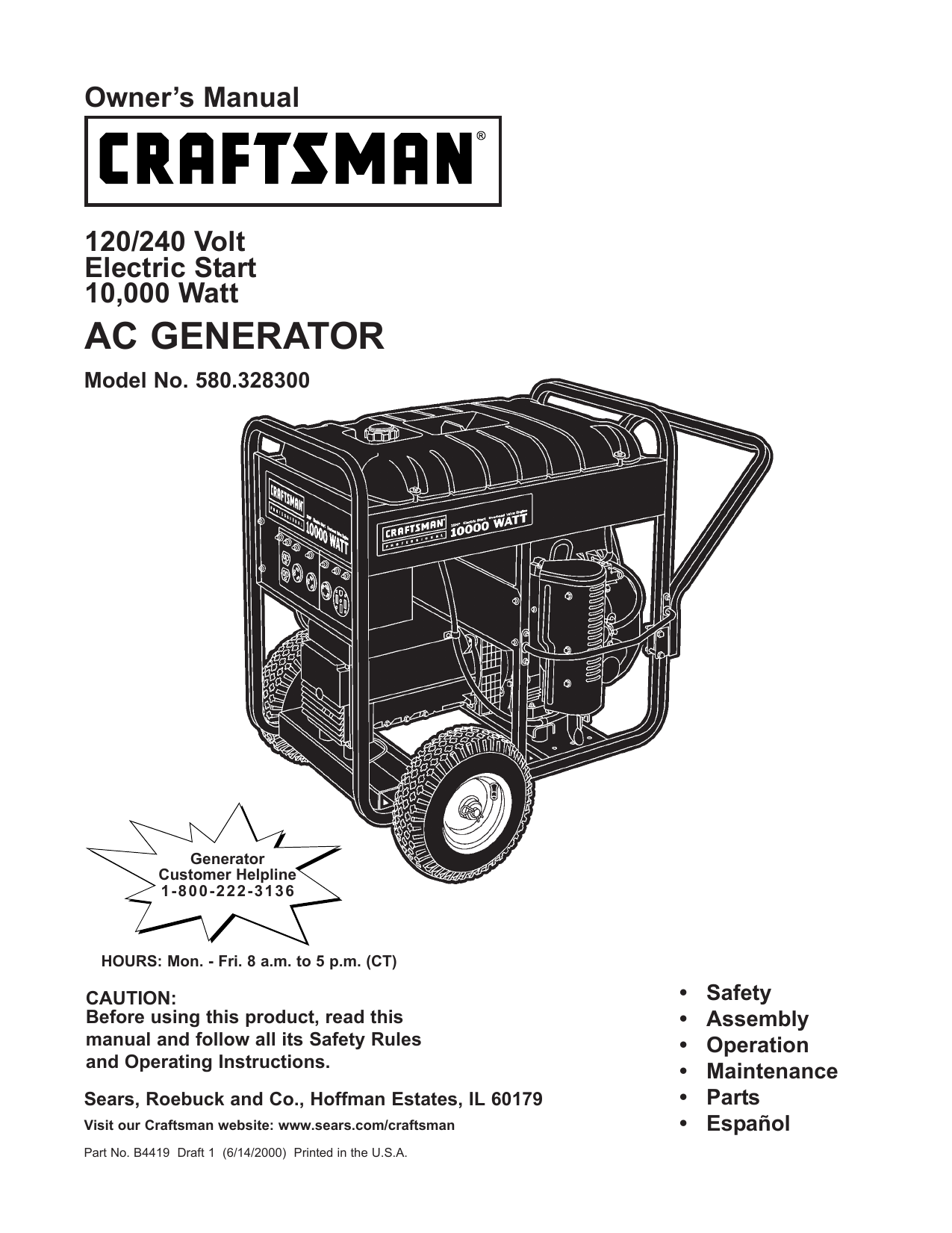

Owner’s Manual
120/240 Volt
Electric Start
10,000 Watt
AC GENERATOR
Model No. 580.328300
Generator
Customer Helpline
1-800-222-3136
HOURS: Mon. - Fri. 8 a.m. to 5 p.m. (CT)
CAUTION:
Before using this product, read this
manual and follow all its Safety Rules
and Operating Instructions.
Sears, Roebuck and Co., Hoffman Estates, IL 60179
Visit our Craftsman website: www.sears.com/craftsman
Part No. B4419 Draft 1 (6/14/2000) Printed in the U.S.A.
•
•
•
•
•
•
Safety
Assembly
Operation
Maintenance
Parts
Español
TABLE OF CONTENTS
Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
Schematic . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
Wiring Diagram . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
Replacement Parts . . . . . . . . . . . . . . . . . . . . . .20–37
Emissions Warranty . . . . . . . . . . . . . . . . . . . . . .38–39
Español . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40–59
How to Order Parts . . . . . . . . . . . . . . . . . .Back Cover
Warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Safety Rules . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Assembly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4–5
Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6–12
Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . .13–15
Product Specifications . . . . . . . . . . . . . . . . . . . . . . .14
Storage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
WARRANTY
LIMITED WARRANTY FOR PORTABLE GENERATORS
SEARS warrants to the original purchaser that the alternator and engine for its portable generator will be free
from defects in materials or workmanship for the items and period set forth below from the date of original
purchase. This warranty is not transferable.
CONSUMER*
COMMERCIAL*
Alternator
1 year labor, 2 years parts
1 year labor and parts
Engine
1 year labor, 2 years parts
1 year labor and parts
* NOTE: For the purpose of this warranty “Consumer Use” means personal residential household and
emergency use by original purchaser, not to be used as a primary source of power. “Commercial Use” means all
other uses, including rental, construction, commercial, and income producing purposes. Once a generator has
experienced commercial use, it shall thereafter be considered a commercial use generator for the purpose of
this warranty.
During said warranty period, SEARS will, at its option, repair or replace any part which, upon examination by
SEARS, is found to be defective under normal use and service**. Starting batteries are not warranted by
SEARS. All transportation costs under warranty, including return to the factory if necessary, are to be borne by
the purchaser and prepaid by him. This warranty does not cover normal maintenance and service and does not
apply to a generator set, alternator or engine, or parts which have been subjected to improper or unauthorized
installation or alteration, misuse, negligence, accident, overloading, overspeeding, improper maintenance, repair
or storage so as, in SEARS’s judgment, to adversely affect its performance and reliability.
** NORMAL WEAR: As with all mechanical devices, engines need periodic parts service and replacement to
perform well. This warranty will not cover repair when normal use has exhausted the life of a part or engine.
THERE IS NO OTHER EXPRESS WARRANTY. SEARS HEREBY DISCLAIMS ANY AND ALL
IMPLIED WARRANTIES, INCLUDING BUT NOT LIMITED TO THOSE OF MERCHANTABILITY AND
FITNESS FOR A PARTICULAR PURPOSE TO THE EXTENT PERMITTED BY LAW. THE DURATION
OF ANY IMPLIED WARRANTIES WHICH CANNOT BE DISCLAIMED IS LIMITED TO THE TIME
PERIOD AS SPECIFIED IN THE EXPRESS WARRANTY. LIABILITY FOR CONSEQUENTIAL,
INCIDENTAL, OR SPECIAL DAMAGES UNDER ANY AND ALL WARRANTIES IS EXCLUDED.
Some states do not allow limitations on how long an implied warranty lasts, or the exclusion or limitation of
incidental or consequential damages, so the above limitations or exclusions may not apply to you. This warranty
gives you specific legal rights and you may also have other rights, which vary from state to state.
For service, see your nearest SEARS authorized warranty service facility. Warranty service can be performed
only by a SEARS authorized service facility. This warranty will not apply to service at any other facility. At the
time of requesting warranty service, evidence of original purchase date must be presented.
Sears, Roebuck and Co., D/817WA, Hoffman Estates, IL 60179
2
SAFETY RULES
•
Never operate the generator:
in rain; in any enclosed compartment; when
connected electrical devices overheat; if electrical
output is lost; if engine or generator sparks; if flame
or smoke is observed while unit is running; if unit
vibrates excessively.
• Never handle any kind of electrical cord or device
while standing in water, while barefoot or while
hands or feet are wet. Dangerous electrical shock
will result.
• Use a ground fault circuit interrupter in any damp
or highly conductive area (such as metal decking or
steel work).
• Do Not use worn, bare, frayed or otherwise
damaged electrical cord sets with the generator.
Using any defective cord set may result in electrical
shock or damage to property.
• Operate generator only on level surfaces and
where it will not be exposed to excessive moisture,
dirt, dust or corrosive vapors.
• Gasoline is highly FLAMMABLE and its vapors are
EXPLOSIVE. Do Not permit smoking, open flames,
sparks or heat in the vicinity while handling
gasoline. Avoid spilling gasoline on a hot engine.
Comply with all laws regulating storage and
handling of gasoline.
• Never store generator with fuel in tank where
gasoline vapors might reach an open flame or
spark or pilot light (as on a furnace, water heater or
clothes dryer). FIRE or EXPLOSION may result.
• Never add fuel while unit is running.
• Never start or stop the unit with electrical loads
connected to receptacles AND with connected
devices turned ON. Start the engine and let it
stabilize before connecting electrical loads.
Disconnect all electrical loads before shutting down
the generator.
• Do Not insert any object through cooling slots of
the engine-generator.
NOTE: Your generator is equipped with a spark
arrester muffler The spark arrester must be maintained
in effective working order by the owner/ operator. In
the State of California, a spark arrester is required by
law (Section 4442 of the California Public Resources
Code). Other states may have similar laws. Federal
laws apply on federal lands.
WARNING:
The engine exhaust from this product contains
chemicals known to the State of California to cause
cancer, birth defects, or other reproductive harm.
CAUTION! Before using this product, read this
manual and follow all Safety Rules and
Operating Instructions.
DANGER! You must isolate the generator from
the electric utility by opening the electrical
system’s main circuit breaker or main switch if
this unit is used for backup power. Failure to
isolate the generator from the power utility may
result in injury or death to electric utility workers
and damage to the generator. When used as
backup power, the local power utility must be
notified.
DANGER! Generator exhaust gases contain
DEADLY carbon monoxide gas. Carbon
monoxide, if breathed in sufficient
concentrations, will cause unconsciousness or
death. Operate this equipment outdoors where
adequate ventilation is available.
CAUTION! To prevent accidental starting when
setting up, transporting, adjusting or making
repairs to your generator, always disconnect
spark plug wire and place the wire where it
cannot contact the spark plug.
•
•
•
The unit requires an adequate flow of cooling air
for its continued proper operation. Never operate
the unit inside any room or enclosure where the
free flow of cooling air into and out of the unit might
be obstructed. Allow at least 3 feet of clearance on
all sides of generator or you could damage the unit.
The generator produces dangerously high voltage
that can cause extremely hazardous electrical
shock. Avoid contact with bare wires, terminals,
etc. Never permit any untrained person to operate
or service the generator.
Do Not overfill the fuel tank. Always allow room for
fuel expansion. If tank is overfilled, fuel can
overflow onto a hot engine and cause FIRE or an
EXPLOSION.
THIS IS THE SAFETY ALERT SYMBOL. IT IS USED TO ALERT YOU TO POTENTIAL
PERSONAL INJURY HAZARDS. OBEY ALL SAFETY MESSAGES THAT FOLLOW THIS
SYMBOL TO AVOID POSSIBLE INJURY OR DEATH.
3
ASSEMBLY
Your generator requires some assembly and is ready
for use after it has been properly serviced with the
recommended oil and fuel.
If you have any problems with the assembly of
your generator, please call the generator helpline
at 1-800-222-3136.
IMPORTANT: Any attempt to run the engine before it
has been serviced with the recommended oil will result
in an engine failure.
CHECK BATTERY / ATTACH
NEGATIVE BATTERY WIRE
The battery on the generator is fully charged, sealed
and pre-installed except for the negative (black)
battery cable.
To install:
• Place key switch in “Stop” position.
• Remove nut on the negative battery terminal.
TO REMOVE THE GENERATOR
FROM CARTON
•
•
•
•
•
Set the palleted carton on a rigid flat surface.
Carefully cut bands around the shipping carton.
Lift carton off the generator.
Remove all packing material, carton fillers, etc.
Remove the generator from the shipping pallet.
CARTON CONTENTS
Check all contents. If any parts are missing or
damaged, call the generator helpline at
1-800-222-3136. Contents Include:
• 10,000 Watt generator
• Owner’s manual
• 2 Bottles of engine oil (28 oz.)
• 125 Volt, 30 Amp plug
• 125 Volt, 20 Amp plug
• 240 Volt, 30 Amp plug
• Oil fill spout
• Wheel kit
•
•
•
4
Slide the negative battery cable over the screw on
the terminal.
Reattach nut and tighten.
Ensure the connections to the battery and
generator and tight and secure.
NOTE: Be sure to install the wheel with the air
pressure valve outboard.
5. Install other wheel in the same manner.
6. Secure the vibration mount on the support leg with
lock nut, washer, and 30mm long capscrew.
7. Fasten the support leg to the bottom of the
generator cradle using two 20 mm capscrews, two
lock washers and two flat washers. Remove
temporary blocks.
8. Position the handle below the muffler bracket on
the frame, as shown. Attach the handle with four
45mm long capscrews and four lock nuts.
9. Recheck all nuts to make sure they are tight and
secure.
WHEEL KIT INSTALLATION
To install your wheel kit, you will need the following
tools:
• 13mm metric box, open end or socket wrench
Install Wheel Kit as follows:
1. Place the bottom of the generator cradle on a flat,
even surface. Place temporary blocks under the
cradle to ease assembly.
2. Slide axle through both axle mounting brackets on
cradle frame.
3. Slide spacer over each end of axle.
4. Install the wheel. Secure wheel on axle with
retaining pin and washer.
Handle
45mm
Capscrew
Locking
Nut
Weld
Nut
Support
Leg
Locking
Nut
Axle
Vibration
Mount
Spacer
Flat Washer
M8 Flat
Washer
30mm
Capscrew
Washer
Wheel
Retaining
Pin
5
Lock Washer
20mm
Capscrew
OPERATION
KNOW YOUR GENERATOR
Read the owner’s manual and safety rules before operating your generator.
Compare the illustrations with your generator to familiarize yourself with the locations of various controls and
adjustments. Save this manual for future reference.
Fuel Shut Off Valve
Fuel Tank
Air Filter
(on top of engine)
Circuit Breakers
(AC)
Key Switch
120 Volt AC,
20 Amp
Duplex
Receptacle
120 Volt AC,
20 Amp
Locking
Receptacle
Choke
120 Volt AC,
30 Amp
Locking
Receptacle
Oil Filter
120/240 Volt AC,
30 Amp Locking
Receptacle
120/240 Volt AC,
50 Amp Receptacle
120 Volt AC, 20 Amp Duplex Receptacle — Each
supplies electrical power for the operation of 120 Volt
AC, 20 Amp, single phase, 60 Hz electrical lighting,
appliance, tool and motor loads.
120 Volt AC, 20 Amp Locking Receptacle —
Supplies electrical power for the operation of 120 Volt
AC, 20 Amp, single phase, 60 Hz electrical lighting,
appliance, tool and motor loads.
120 Volt AC, 30 Amp Locking Receptacle —
Supplies electrical power for the operation of 120 Volt
AC, 30 Amp, single phase, 60 Hz electrical lighting,
appliance, tool and motor loads.
120/240 Volt AC, 30 Amp Locking Receptacle —
Supplies electrical power for the operation of 120
and/or 240 Volt AC, 30 Amp, single phase, 60 Hz
electrical lighting, appliance, tool and motor loads.
120/240 Volt AC, 50 Amp Receptacle — Supplies
electrical power for the operation of 120/240 Volt AC,
single phase, 60 Hz welder or motor loads at
50 Amps.
Air Filter — Filters intake air as it is drawn into the
engine.
Choke — Used to start a cold engine.
Circuit Breakers (AC) — Each receptacle is provided
with a circuit breaker to protect the generator against
electrical overload. Breakers are "push to reset" type.
Fuel Shut–Off Valve — Always have the fuel shut
–off valve closed when engine not running.
Fuel Tank — Tank holds 10 U.S. gallons of unleaded
gasoline.
Key Switch — Used to start engine. Always have key
switch in the “Stop” position when not in use.
Oil Filter — Filters engine oil to prolong engine life.
6
BEFORE STARTING THE
GENERATOR
Add Engine Oil
NOTE: A 20 hour break–in period is required. Replace
engine oil and oil filter after the first 20 hours. Do Not
use synthetic oil during the break–in period.
NOTE: When adding oil to the engine crankcase in
the future, use only high quality detergent oil rated
with API service classification SF or higher. Use no
special additives.
Select the oil’s viscosity grade according to your
expected operating temperature:
CAUTION! Your engine requires a break–in
period of 20 hours. Change oil and filter after
the first 20 hours of operation.
Add Gasoline
DANGER! Never fill fuel tank indoors. Never
fill fuel tank when engine is running or hot.
Do Not light a cigarette or smoke when filling
the fuel tank.
DANGER! Do Not overfill the fuel tank. Always
leave room for expansion.
•
•
•
NOTE: For operating temperatures above 90°F,
synthetic oil is recommended. Synthetic oil will last
longer and protect the engine better in high
temperature conditions.
Although multi-viscosity oils (10W40, 10W30, etc.)
improve starting in cold weather, these multi-viscosity
oils will result in increased oil consumption when used
above 32°F. Check your engine oil level more
frequently to avoid possible damage from running low
on oil.
To add oil:
• Place generator on a level surface.
• Clean area around oil fill cap and dipstick. Remove
oil fill cap and dipstick.
• Wipe dipstick clean.
• Slowly fill engine with oil through the oil fill opening
until it reaches the upper line on the dipstick. An oil
spout is supplied that can be attached to the oil
bottle. Always check the oil level with the dipstick
plugged into position. Stop filling occasionally to
check oil level. Do Not overfill!
• Install dipstick. Install oil fill cap and hand tighten
securely.
• Check engine oil level before starting each time
thereafter. Refill if below the lower line on the
dipstick.
Use regular UNLEADED gasoline in the
generator. Do Not use premium gasoline. Do Not
mix oil with gasoline.
Clean area around fuel fill cap; remove cap.
Fill fuel tank with clean, fresh, unleaded gasoline.
Be careful not to overfill. Allow 1/2" of tank space
for fuel expansion.
• Install fuel cap and wipe up any spilled gasoline.
IMPORTANT: If the generator stops because it ran
out of fuel, turn key switch to “Stop” position so that
the battery is not depleted.
IMPORTANT: It is important to prevent gum deposits
from forming in fuel system parts during storage, such
as the carburetor, fuel filter, fuel hose or tank. Also,
alcohol-blended fuels (called gasohol, ethanol or
methanol) can attract moisture, which leads to
formation of acids during storage. Acidic gas can
damage the fuel system while in storage. To avoid
engine problems, the fuel system should be emptied
before storage of 30 days or longer. See “Storage” on
page 16. Never use engine or carburetor cleaner
products in the fuel tank or permanent damage may
occur.
7
HOW TO USE YOUR GENERATOR
TO START THE ENGINE
If you have any problems operating your generator,
please call the generator helpline at 1-800-222-3136.
WARNING! Never start or stop engine with
electrical devices plugged into the panel
receptacles and turned on. You could damage
both the generator and the electrical devices.
Grounding The Generator
The National Electrical Code requires that the
frame and external electrically conductive parts of
this generator be properly connected to an
approved earth ground. Local electrical codes may
also require proper grounding of the unit. For that
purpose, a grounding lug is provided on the base of
the cradle.
•
•
•
•
Unplug all electrical loads from generator
receptacles before starting the engine.
Make sure the unit is in a level position.
Open the fuel shut–off valve.
Pull the choke knob to close. If the engine is warm,
or the ambient temperature is high, pull the choke
knob half–way, or keep it fully open.
Grounding Lug
Generally, connecting a No. 12 AWG (American Wire
Gauge) stranded copper wire to the grounding lug and
to an earth-driven copper or brass grounding rod
(electrode) provides adequate protection against
electrical shock. However, local codes may vary
widely. Consult with a local electrician for
grounding requirements in your area.
Proper grounding of generator will help prevent
electrical shock in the event of a ground fault
condition in the generator or in connected electrical
devices. Proper grounding also helps dissipate static
electricity, which often builds up in ungrounded
devices.
DANGER! Engine exhaust contains carbon
monoxide, an colorless and odorless gas which
causes unconsciousness and death. Never run
engine indoors or in poorly ventilated areas.
DANGER! Burn hazard. Temperature of
muffler and nearby areas may exceed 150°F
(65°C). Do Not touch these areas on the
generator.
Connecting Electrical Loads
•
•
•
•
•
•
Let engine stabilize and warm up for a few minutes
after starting.
Plug in and turn on the desired 120 Volt or
240 Volt, single phase, 60 Hz electrical loads.
Do Not connect 240 Volt loads to 120 Volt
receptacles.
Do Not connect 3-phase loads to the generator.
Do Not connect 50 Hz loads to the generator.
Add up the rated watts (or amps) of all loads to be
connected at one time. This total should not be
greater than (a) the rated wattage/amperage
capacity of the generator or (b) circuit breaker
rating of the receptacle supplying the power. See
“Don’t Overload the Generator” on page 12.
•
Turn the key switch to the “Start” position.
IMPORTANT: Do Not operate the electric starter
continuously for more than 5 seconds, even if the
engine does not start. Extended cranking can damage
the starter motor.
8
NOTE: If engine fails to start, set the key to the “Run”
position and wait for about 10 seconds before retrying.
IMPORTANT: Never turn the key switch to the “Start”
position while the engine is running. You could
damage the starter motor.
• When the engine starts, gradually open choke by
pushing the choke knob and keep it fully opened
while running.
•
If the Engine Will Not Start
Perform the following checks if your engine does not
start:
1. Do you have enough gasoline?
Check to make sure you have fuel in the gas tank.
2. Is the fuel valve open?
Check to make sure the fuel valve is open. If it is
closed, open it.
3. Is there enough compression?
Check to see if either spark plug is loose. If so,
tighten it.
4. Is there enough oil?
You unit comes equipped with a low oil pressure
shutdown system. If there is not enough oil in your
engine it will not start. Fill the engine with oil to the
proper level.
5. Is the spark plug wet with gasoline?
• Apply full choke and crank the engine for 2 or
3 seconds. Remove the plug and check to see if
the electrode is wet. If the electrode is wet, fuel is
well supplied to your engine.
•
If the electrode is dry, check to find where the
fuel is restricted. (Check the fuel intake of the
carburetor and fuel strainer intake.)
•
In case the engine does not start with well
supplied fuel, try using fresh fuel.
6. Is there a strong spark across the electrode?
IMPORTANT: Do Not overload the generator! Do Not
overload individual panel receptacles! These outlets
are protected against overload with push-to-reset-type
circuit breakers. If amperage rating of any circuit
breaker is exceeded, that breaker opens and electrical
output to that receptacle is lost. Read “Don’t Overload
the Generator” on page 12 carefully.
STOPPING THE ENGINE
•
•
•
•
Set the key switch to the “Stop” position after
stopping the engine. Failure to put the key
switch into the “Stop” position will deplete the
battery.
Unplug (or turn OFF) all electrical loads connected
to generator panel receptacles. Never start or
stop engine with devices plugged in and turned
on.
Let engine run at no-load for 30 seconds to
stabilize the internal temperatures of engine and
generator.
Turn the key switch to the “Stop” position.
Close the fuel valve.
DANGER! Wipe off any spilled gasoline before
checking the spark plug. Place spark plug as far
away from the spark plug hole as possible.
Do Not hold spark plug by hand when checking.
•
STOPPING THE ENGINE WITH THE
FUEL VALVE
This procedure eliminates fuel from the carburetor.
Use this method to stop the generator if you plan to
store the generator over a long period. Fuel will clog
the internal passages of carburetor if allowed to
remain for an extended period.
• Unplug (or turn OFF) all electrical loads connected
to generator panel receptacles. Never start or
stop engine with devices plugged in and turned
on.
• Let engine run at no-load for 30 seconds to
stabilize the internal temperatures of engine and
generator.
• Close the fuel valve while the engine is running
and wait until the engine stops.
•
•
7. Is
•
9
Remove the spark plug and connect it to the
plug cap. Ground spark plug against engine
body. Turn key switch to “Start” position.
Observe strength of spark.
Repeat above step with a new spark plug if
the spark is weak or there is no spark.
The ignition system is faulty if there is no
spark with a new spark plug. Take your unit to
your nearest Sears service center.
your battery well charged?
Check the battery as it may be discharged
and unable to operate the electric starter.
Consult your nearest Sears service center.
Use this receptacle to operate 120 Volt AC, 60 Hz,
single phase loads requiring up to 2,400 watts (2.4
kW) of power at 20 Amps. The outlet is protected by a
20 Amp push-to-reset circuit breaker.
RECEPTACLES
120 Volt AC, 20 Amp, Duplex Receptacle
This is a 120 Volt AC outlet, consisting of a pair of
receptacles protected against overload by a 20 Amp
push-to-reset circuit breaker.
120 Volt AC, 30 Amp Receptacle
Use a NEMA L5-30 plug with this receptacle. Connect
a 3-wire cord set rated for 125 Volts AC at 30 Amps
(or greater) to the plug.
Use each receptacle to power 120 Volt AC, single
phase, 60 Hz electrical loads requiring up to a
combined 2400 watts (2.4 kW) or 20 Amps of current.
Use only high quality, well-insulated, 3-wire grounded
cord sets rated for 125 Volts at 20 Amps (or greater).
Keep extension cords as short as possible, preferably
less than 15 feet long, to prevent voltage drop and
possible overheating of wires.
Use this receptacle to operate 120 Volt AC, 60 Hz,
single phase loads requiring up to 3,600 watts
(3.6 kW) of power at 30 Amps. The outlet is protected
by a 30 Amp push-to-reset circuit breaker.
120 Volt AC, 20 Amp Receptacle
Use a NEMA L5-20 plug with this receptacle. Connect
a 3-wire cord set rated for 125 Volts AC at 20 Amps
(or greater) to the plug.
10
120/240 Volt AC, 30 Amp Receptacle
120/240 Volt AC, 50 Amp Receptacle
Use a NEMA L14-30 plug with this receptacle.
Connect a suitable 4-wire grounded cord set to the
plug and to the desired load. The cord set should be
rated for 250 Volts AC at 30 Amps (or greater).
Use a NEMA 14–50 plug with this receptacle. Connect
a 4-wire cord set rated for 250 Volts AC at 50 Amps to
the plug.
Use this receptacle to operate 120 Volt AC, 60 Hz,
single phase loads requiring up to 3,600 watts
(3.6 kW) of power at 30 Amps or 240 Volt AC, 60 Hz,
single phase loads requiring up to 7,200 watts
(7.2 kW) of power at 30 Amps. The outlet is protected
by a 30 Amp push–to–reset circuit breaker.
Use this receptacle to operate 240 Volts AC, 60 Hz,
single phase loads requiring up to 10,000 watts
(10.0 kW) of power.
CAUTION! Although this outlet states it has a
240 Volt 50 Amp rating (up to 12,500 watts), the
generator is only rated for 10,000 watts.
Powering loads that exceed the wattage/
amperage capacity of the generator can
damage it and cause serious injuries.
11
•
Some electric motors, such as induction types,
require about three times more watts of power for
starting than for running. This surge of power lasts
only a few seconds when starting such motors.
Make sure you allow for this high starting wattage
when selecting electrical devices to connect to your
generator:
1. Figure the watts needed to start the largest
motor.
2. Add to that figure the running watts of all other
connected loads.
The Wattage Reference Guide below is provided to
assist you in determining how many items your
generator can operate at one time. (NOTE: All figures
are approximate. See data plate on appliance for
wattage requirements.)
DON’T OVERLOAD THE
GENERATOR
Overloading a generator in excess of its rated wattage
capacity can result in damage to the generator and to
connected electrical devices. Observe the following to
prevent overloading the unit:
• Add up the total wattage of all electrical devices to
be connected at one time. This total should NOT
be greater than the generator’s wattage capacity.
• The rated wattage of lights can be taken from light
bulbs. The rated wattage of tools, appliances and
motors can usually be found on a data plate or
decal affixed to the device.
• If the appliance, tool or motor does not give
wattage, multiply volts times ampere rating to
determine watts (volts x amps = watts).
WATTAGE REFERENCE GUIDE
Device . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Watts
Hedge Trimmer . . . . . . . . . . . . . . . . . . . . . . . . . . 450
Impact Wrench . . . . . . . . . . . . . . . . . . . . . . . . . . 500
Iron . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1200
*Jet Pump . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 800
Lawn Mower . . . . . . . . . . . . . . . . . . . . . . . . . . . 1200
Light Bulb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100
Microwave Oven . . . . . . . . . . . . . . . . . . . 700 to 1000
*Milk Cooler. . . . . . . . . . . . . . . . . . . . . . . . . . . . 1100
Oil Burner on Furnace . . . . . . . . . . . . . . . . . . . . . 300
Oil Fired Space Heater (140,000 Btu) . . . . . . . . . 400
Oil Fired Space Heater (85,000 Btu) . . . . . . . . . . 225
Oil Fired Space Heater (30,000 Btu) . . . . . . . . . . 150
*Paint Sprayer, Airless (1/3 HP). . . . . . . . . . . . . . 600
Paint Sprayer, Airless (handheld) . . . . . . . . . . . . 150
Radio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50 to 200
*Refrigerator . . . . . . . . . . . . . . . . . . . . . . . . . . . . 700
Slow Cooker . . . . . . . . . . . . . . . . . . . . . . . . . . . . 200
*Submersible Pump (1-1/2 HP) . . . . . . . . . . . . . 2800
*Submersible Pump (1 HP) . . . . . . . . . . . . . . . . 2000
*Submersible Pump (1/2 HP) . . . . . . . . . . . . . . . 1500
*Sump Pump . . . . . . . . . . . . . . . . . . . . . 800 to 1050
*Table Saw (10"). . . . . . . . . . . . . . . . . . 1750 to 2000
Television . . . . . . . . . . . . . . . . . . . . . . . . . 200 to 500
Toaster . . . . . . . . . . . . . . . . . . . . . . . . . 1000 to 1650
Weed Trimmer . . . . . . . . . . . . . . . . . . . . . . . . . . 500
Device . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Watts
*Air Conditioner (12,000 Btu) . . . . . . . . . . . . . . . 1700
*Air Conditioner (24,000 Btu) . . . . . . . . . . . . . . . 3800
*Air Conditioner (40,000 Btu) . . . . . . . . . . . . . . . 6000
Battery Charger (20 Amp) . . . . . . . . . . . . . . . . . . 500
Belt Sander (3"). . . . . . . . . . . . . . . . . . . . . . . . . 1000
Chain Saw . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1200
Circular Saw (6-1/2"). . . . . . . . . . . . . . . . 800 to 1000
*Clothes Dryer (Electric) . . . . . . . . . . . . . . . . . . 5750
*Clothes Dryer (Gas) . . . . . . . . . . . . . . . . . . . . . . 700
*Clothes Washer . . . . . . . . . . . . . . . . . . . . . . . . 1150
Coffee Maker . . . . . . . . . . . . . . . . . . . . . . . . . . 1750
*Compressor (1 HP) . . . . . . . . . . . . . . . . . . . . . 2000
*Compressor (3/4 HP) . . . . . . . . . . . . . . . . . . . . 1800
*Compressor (1/2 HP) . . . . . . . . . . . . . . . . . . . . 1400
Curling Iron . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 700
*Freezer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 700
*Dehumidifier . . . . . . . . . . . . . . . . . . . . . . . . . . . 650
Disc Sander (9") . . . . . . . . . . . . . . . . . . . . . . . . 1200
Edge Trimmer . . . . . . . . . . . . . . . . . . . . . . . . . . . 500
Electric Blanket . . . . . . . . . . . . . . . . . . . . . . . . . . 400
Electric Nail Gun . . . . . . . . . . . . . . . . . . . . . . . . 1200
Electric Range (per element) . . . . . . . . . . . . . . . 1500
Electric Skillet . . . . . . . . . . . . . . . . . . . . . . . . . . 1250
*Furnace Fan (3/5 HP) . . . . . . . . . . . . . . . . . . . . 875
*Garage Door Opener. . . . . . . . . . . . . . . . 500 to 750
Hair Dryer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1200
Hand Drill . . . . . . . . . . . . . . . . . . . . . . . . 250 to 1100
* Allow 3 times the listed watts for starting these
devices.
12
MAINTENANCE
MAINTENANCE SCHEDULE
The following chart is based on normal engine operation. Follow the hourly or calendar intervals, whichever
occurs first. More frequent service is required when operating in extremely dusty or heavy load conditions.
Maintenance Items
Clean generator and check
bolts and nuts
Check and refill engine oil
Change engine oil (Note 1)
Clean spark plug
Clean air cleaner
Clean muffler exhaust
outlet
Clean fuel strainer
Replace air cleaner
element
Clean and adjust spark
plugs and electrodes
Replace oil filter
(Note 1)
Clean carburetor*
Clean carbon from cylinder
head*
Clean engine base
(oil pan)*
Check and adjust valve
seats*
Adjust valve clearance*
Replace spark plug
Replace fuel lines*
Overhaul engine*
(Note 2)
Every 8 hours
or daily
Every 50
Hours
Every 200
Hours
Every 500
Hours
Every 1000
Hours
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
*
These maintenance operations should be performed by an authorized Sears service center. If you feel that
you are qualified to perform these maintenance items, you must order a service manual for instructions on
how to properly perform these procedures.
Note 1: Initial oil change and oil filter replacement must be performed after 20 hours of operation. Thereafter
change oil every 50 hours and replace oil filter after 200 hours.
Note 2: Must be performed by a Sears service center.
13
Check the cleanliness of the generator frequently and
clean when dust, dirt, oil, moisture or other foreign
substances are visible on its exterior surface.
PRODUCT SPECIFICATIONS
Engine Specifications
Type .............................................. Air Cooled, 4 stroke,
V-Twin, Horizontal
Shaft, OHV gasoline
engine
CAUTION! Never insert any object or tool
through the air cooling slots, even if the engine
is not running.
Gasoline Capacity......................... 10 U.S. gallons
NOTE: Do Not use a garden hose to clean generator.
Water can enter the engine fuel system and cause
problems. In addition, if water enters the generator
through cooling air slots, some water will be retained
in voids and cracks of the rotor and stator winding
insulation. Water and dirt buildup on the generator
internal windings will eventually decrease the
insulation resistance of these windings.
Oil Type......................................... See page 7
To Clean the Generator:
Oil Capacity................................... 1.55 liter
•
•
Bore x Stroke ................................ 2–80mm x 65mm
Rated Horsepower ........................ 18 at 3600 rpm
Displacement ................................ 653 cc
Spark Plug .................................... NGK BPR6ES
(Champion RN114C4)
Generator Specifications
Rated Maximum Power ................ 10,000 Watts
(10.0 kW)
•
Surge Power ................................. 12,500 Watts
(12.5 kW)
•
Rated AC Voltage ......................... 120/240 Volts
Rated Maximum Load Current:
at 240 Volts................................. 41.7 Amperes
Use a damp cloth to wipe exterior surfaces clean.
A soft, bristle brush may be used to loosen caked
on dirt, oil, etc.
A vacuum cleaner may be used to pick up loose
dirt and debris.
Low pressure air (not to exceed 25 psi) may be
used to blow away dirt. Inspect cooling air slots
and openings on the generator. These openings
must be kept clean and unobstructed.
ENGINE MAINTENANCE
at 120 Volts................................. 83.3 Amperes
DANGER! When working on the generator,
always disconnect negative cable from battery.
Also disconnect spark plug wires from spark
plugs and keep wires away from spark plugs.
This will prevent accidental start–up.
Rated Frequency ......................... 60 Hz at 3600 rpm
Phase............................................ Single Phase
Power Factor................................. 1.0
GENERAL MAINTENANCE
RECOMMENDATIONS
Checking Oil Level
See “BEFORE STARTING THE GENERATOR” on
page 7 for information on checking the oil level. The
oil level should be checked before each use, or at
least every eight hours of operation. Keep the oil
level maintained.
The generator warranty does not cover items that
have been subjected to operator abuse or negligence.
To receive full value from the warranty, the operator
must maintain the generator as instructed in this
manual.
Some adjustments will need to be made periodically to
properly maintain the generator.
All adjustments in the Service and Adjustments
section of this manual should be made at least once
each season. Follow the requirements in the
“Maintenance Schedule” chart on page 13.
Changing the Oil and Oil Filter
Change the oil and filter after the first 20 hours of
operation. Thereafter, change the oil every 50
hours and replace oil filter every 200 hours. If you
are using this engine under dirty or dusty conditions,
or in extremely hot weather, change the oil more
often.
GENERATOR MAINTENANCE
Use the following instructions to change the oil while
the engine is still warm:
1. Clean the area around the oil drain plug, remove
the plug and drain the oil completely into a suitable
container.
2. When the oil is drained, install and tighten the oil
drain plug.
3. Place a suitable container beneath the oil filter and
remove the filter.
Generator maintenance consists of keeping the unit
clean and dry. Operate and store the unit in a clean
dry environment where it will not be exposed to
excessive dust, dirt, moisture or any corrosive vapors.
Cooling air slots in the generator must not become
clogged with snow, leaves, or any other foreign
material.
14
4. Coat the o-ring of a new filter with engine oil. Turn
the new filter clockwise until the gasket contacts
the filter adapter, then tighten an additional
2/3 turn.
5. Fill engine with oil as described on page 7.
6. Run the engine for a minute; stop the engine and
check for oil leakage around the oil filter. Recheck
oil level.
7. When the crankcase is filled to the proper level,
install and tighten the oil fill cap.
Paper Element
• Clean by tapping gently to remove dirt and blow off
dust. Never use oil. Clean or replace more often in
dirty or dusty environments.
NOTE: If you need to order a new air filter, please call
1-800-336-PART.
Engine Governed Speed
CAUTION! The engine speed was properly
adjusted at the factory and should require no
additional adjustment. Do Not attempt to
change engine speed. If you believe the engine
is running too fast or too slow, take your unit to
an authorized Sears service center for repair
and adjustment. CHANGING THE ENGINE
GOVERNED SPEED WILL VOID THE ENGINE
WARRANTY.
Inspecting the Spark Plugs
Clean spark plugs every 50 hours and replace the
plugs every 500 hours of operation. Use the
recommended spark plugs gapped for 0.6mm to
0.7mm.
1. Stop the engine and pull the spark plug wires off of
the spark plugs.
2. Clean around the spark plugs and remove them
from the cylinder head.
3. Clean off carbon deposits on the spark plug
electrode using a plug cleaner or wire brush.
4. Set the spark plugs’ gap to 0.6mm to 0.7mm.
Install the correctly gapped spark plugs into the
cylinder heads.
Do Not try to adjust the governed speed for the
following reasons:
• Operating the engine at high engine speeds is
dangerous and increases the risk of personal injury
or damage to the equipment.
• Operating the engine at low engine speeds with
heavy loads may shorten the engine’s life.
Incorrect speed settings also affects electrical
operation of your generator as follows:
• Operating at high speeds results in an overfrequency and over-voltage condition.
• Operating at low speeds causes an underfrequency and under-voltage condition.
Service Air Cleaner
The engine’s air cleaner is one of the most important
areas to maintain. The engine will not run properly and
will be damaged if it is run with a dirty air cleaner
system.
Clean the urethane foam element every 50 hours
of operation. Clean paper element every 50 hours
of operation and replace every 200 hours. Clean or
replace more often in dusty or dirty conditions.
IMPORTANT: Incorrect frequency and/or voltage
may damage some connected electrical loads.
If you suspect engine speed is incorrect, take the
unit to an authorized Sears service facility for
repair and adjustment.
CAUTION! Never run this equipment without
the complete air cleaner system installed on the
engine. Failure to do so will result in premature
engine wear and significantly reduced engine
life.
•
Carburetor Adjustments
The engine carburetor is preset at the factory. The
carburetor should not be tampered with because doing
so will void the emission control system warranty. If
you experience problems or your engine is used at an
altitude higher than 5,000 feet, contact the nearest
authorized Sears service center regarding high altitude
setting changes.
The air cleaner paper inner element and urethane
foam outer element can be removed after removing
knob and air cleaner cover. When installing, set the
paper element and urethane foam on the air
cleaner base. Check that the grommet is in
position, and then install the cover with the knob
tightened securely.
Cleaning Urethane Foam Element:
• Wash and clean the urethane foam in kerosene.
Saturate in a mixture of 3 parts kerosene and
1 part engine oil, and then squeeze to remove
excess oil. Clean or replace urethane foam
element every 50 hours (more often in dusty
conditions).
15
STORAGE
GENERAL
•
The generator should be started at least once every
seven days and allowed to run at least 30 minutes. If
this cannot be done and you must store the unit for
more than 30 days, use the following information as a
guide to prepare it for storage.
•
DANGER! Fire, explosion and burn hazard!
The battery is water based. If you are storing the
generator in an area that will go below freezing,
you must remove the battery and store it
separately in an area that will not freeze. If you
allow the battery to freeze, the water in it will
expand and crack open the battery, spilling the
contents. Battery electrolyte fluid is an extremely
caustic sulfuric acid solution that can cause
severe burns. The spilled solution may also give
off hydrogen gas, which can ignite at the
slightest spark or flame and cause an explosion.
DANGER! Never store engine with fuel in tank
indoors or in enclosed, poorly ventilated areas
where fumes may reach an open flame, spark or
pilot light as on a furnace, water heater, clothes
dryer or other gas appliance.
LONG TERM STORAGE
It is important to prevent gum deposits from forming in
essential fuel system parts such as the carburetor, fuel
hose or tank during storage. Also, experience
indicates that alcohol-blended fuels (called gasohol,
ethanol or methanol) can attract moisture, which leads
to separation and formation of acids during storage.
Acidic gas can damage the fuel system of an engine
while in storage.
To avoid engine problems, the fuel system should be
emptied before storage of 30 days or longer, as
follows:
• Remove all gasoline from the fuel tank.
•
•
•
•
Clean the generator outer surfaces. Check that
cooling air slots and openings on generator are
open and unobstructed.
Store the unit in a clean, dry, frost–free area.
OTHER STORAGE TIPS:
•
•
DANGER! Drain fuel into approved container
outdoors, away from open flame. Be sure
engine is cool. Do Not smoke.
•
Cover spark plug holes with rag. Crank the engine
for 2-3 seconds and reinstall the spark plugs.
Do Not connect spark plug wires.
Remove the negative battery cable from the battery
to prevent the battery from being depleted.
•
Start and run engine until engine stops from lack of
fuel.
While engine is still warm, drain oil from crankcase.
Refill with recommended grade.
Remove spark plugs and pour about 1/2 ounce
(15ml) of engine oil into each cylinder.
•
Do Not store gasoline from one season to another.
Replace your gasoline can if the can starts to rust.
Rust and/or dirt in the gasoline will cause
problems.
If possible, store your unit indoors and cover it to
give protection from dust and dirt. BE SURE TO
EMPTY THE FUEL TANK.
Cover your unit with a suitable protective cover that
does not retain moisture.
DANGER! Never cover your generator while
engine and exhaust area are warm.
CAUTION! Avoid spray from spark plug hole
when cranking engine.
16
TROUBLESHOOTING
Problem
Cause
Solution
1. Reset circuit breaker.
2. Check and repair.
Engine is running, but no AC
output is available.
1. Circuit breaker is open.
2. Poor connection or defective
cord set.
3. Connected device is bad.
Engine runs good but bogs
down when loads are
connected.
Engine will not start; or starts
and runs rough.
Engine shuts down during
operation.
Engine lacks power.
Engine “hunts” or falters.
4. Fault in generator.
1. Short circuit in a connected load.
2. Generator is overloaded.
3.
4.
1.
2.
3.
Engine speed is too slow.
Shorted generator circuit.
Dirty air cleaner.
Out of gasoline.
Stale gasoline.
4. Spark plug wire not connected to
spark plug.
5. Bad spark plug.
6. Water in gasoline.
7. Overchoking.
8. Low oil level.
9. Excessively rich fuel mixture.
10. Intake valve stuck open or
closed.
11. Engine has lost compression.
1. Out of gasoline.
2. Low oil level.
3. Fault in engine.
1. Load is too high.
3. Connect another device that is in
good condition.
4. Contact Sears service facility.
1. Disconnect shorted electrical load.
2. See “Don’t Overload the
Generator” on page 12.
3. Contact Sears service facility.
4. Contact Sears service facility.
1. Clean or replace air cleaner.
2. Fill fuel tank.
3. Drain gas tank and fill with fresh
fuel.
4. Connect wire to spark plug.
5. Replace spark plug.
6. Drain gas tank; fill with fresh fuel.
7. Put choke lever to “no choke”
position.
8. Fill crankcase to proper level.
9. Contact Sears service facility.
10. Contact Sears service facility.
11.
1.
2.
3.
1.
2. Dirty air filter.
3. Engine needs to be serviced.
1. Choke is opened too soon.
2.
3.
1.
2. Carburetor is running too rich or
too lean.
2.
17
Contact Sears service facility.
Fill fuel tank.
Fill crankcase to proper level.
Contact Sears service facility.
See “Don’t Overload the
Generator” on page 12.
Replace air filter.
Contact Sears service facility.
Move choke to halfway position till
engine runs smoothly.
Contact Sears service facility.
SCHEMATIC
18
WIRING DIAGRAM
19
PARTS LIST
Craftsman 10,000 Watt Generator 580.328300
Main Unit
900
20
Craftsman 10,000 Watt Generator 580.328300
Main Unit
Item
2
3
4
5
6
7
8
9
10
11
12
Part #
BB4509
B77304
BB4811
80270
78299
B4325
38353
78831B
B1696
BB4426
83465
Qty
1
2
1
1
1
1
6
4
1
1
4
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
32
33
34
36
37
38
39
23152
22237
22241
22746
22131
BB5228
B4425
19553621
45757
B4502
22145
26850
96409
B4986
92982
B4647
B4648
77816
B4826
B4824
73054
B4268
BB4481
20441
7
20
10
4
8
1
1
1
1
1
2
3
1
1
1
1
1
2
1
1
1
1
1
4
40
41
B4489
B4627
1
1
Description
SHIELD, Heat
SUPPORT, Engine
SHIELD, Heat
VALVE, Fuel Shut-Off
BUSHING, Fuel Valve
CAP, Fuel Tank
MOUNTS, Vibration
CAPSCREW, M6-1.0 x 60mm
TANK, Fuel 10 Gal
CRADLE
GROMMET, Fuel Tank
Mounting
CAPSCREW, 3/8-16 x 3/4"
WASHER, 3/8" Lock
NUT, 3/8"-16 Hex
CAPSCREW, 3/8-16 x 1-3/4"
WASHER, 3/8" Flat
SHIELD, Heat
ASSEMBLY, Control Panel
WIRE ASSEMBLY, Ground
HHCS, M6 - 1.0 x 25
SWITCH, Key Ignition
WASHER, M8 Flat
WASHER, M6 Shakeproof
DECAL, 1-800
DECAL, Ground
DECAL, Danger
DECAL, Side Panel
DECAL, Control Panel
DECAL, Caution Hot Muffler
DECAL, Start Instructions
DECAL, Start - Run - Stop
DECAL, Fuel Shut-Off
ALTERNATOR, 10KW
GUARD, Muffler
SCREW, 1/4" x 3/4" Self
Driller
BATTERY
KEY, Ignition Switch
Item
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
900
Part #
Qty
BB4682
1
B96925
1
96924
2
19353621 1
19453621 1
52618
2
49226
1
52856
2
49820
2
39253
1
NSP
45771
1
27482
1
47411
2
22473
2
B4948
1
55934G
3
22511
4
B4803
1
52618
1
B4794
1
B2153
20
B4988
1
52857
1
87680
1
B4901
1
23897
2
49813
1
187049
1
NSP
1
Items Not Illustrated
BB3061
2
B3518
1
37806
1
43438
1
93568
1
B4419
1
21
Description
BRACKET, Ignition Switch
BRACKET, Battery Tie Down
J-BOLT, M8 - 1.25
CABLE, Battery Positive
CABLE, Battery Negative
HHCS, M5 - 0.8 x 12
WASHER, M5 Lock
NUT, M5 Flange Lock
NUT, Nylok M8 - 1.25
CAPSCREW, M8 - 1.25 x 20
SUPPLIED WITH ENGINE
NUT, M8 - 1.25
WASHER, 5/16" Shakeproof
CAPSCREW, M6 - 1.0 X 16
WASHER, Flat M6
CLAMP, Hose
CLAMP, Hose
CAPSCREW, 3/8 x 1-1/4"
CONNECTOR, 5-way
HHCS, M5 - 0.8 x 12
GROMMET, Generator Cover
SCREW, #12 Self Driller
DECAL, Oil Fill
NUT, Locking M6 - 1.0
WING NUT, M6 - 1.0
DECAL, 1-800-4-MyHome
WASHER, M5 Flat
NUT, Hex M6 - 1.0
PLUG, Dome, .875 dia.
ENGINE, Robin 18HP
SAE 30 Oil
Oil bottle spout
125 Volt 30 Amp plug
240 Volt 30 Amp plug
125 Volt 20 Amp plug
Owner’s manual
Sincro Alternator Model EK–10
Item
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Part #
B4906
B4907
B4908
B4909
B4910
B4911
B4912
B4913
B4914
B4915
B4916
B4917
B4918
B4919
B4920
49820
Qty
1
2
1
4
1
1
1
1
2
1
1
1
1
2
8
1
Description
SHIELD, Front
GRID, Front
BOLT, Shaft Stay
STAY BOLT, M8 x 30
ASSEMBLY, Housing
CAP
COVER, Blind End
COVER, Top Black
CAPACITOR, 25mF 450V
BEARING, 62052RS C3
CAPACITOR, Diode + Varistor + EMC
ROTOR (Includes Item 13)
FAN
SCREW, M6 - 1.0 x 10mm
SCREW, M5 - 0.8 x 10mm
LOCK NUT, M8 - 1.25
22
Craftsman 10,000 Watt Generator 580.328300
Control Panel
Item
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Part #
BB4504
23897
91526
49226
75207
23365
68759
38150
22264
51715
75207A
74190
68868
B4445
B4262
43437
Qty
1
5
4
5
3
12
1
12
12
12
2
1
1
2
1
1
Description
PANEL, Control
FLAT WASHER, #10 - M5
PPHMS, M5 - .08 x 12mm
LOCK WASHER, M5
CIRCUIT BREAKER, 20 A
WASHER, #8 Shakeproof
OUTLET, 120V, 20 A Duplex
FLAT WASHER, #8
LOCK WASHER, #8
NUT, M4 - 0.7 Hex
CIRCUIT BREAKER, 30 A
OUTLET, 120V/20A Locking
OUTLET, 120V, 30 A Locking
CIRCUIT BREAKER, 45 A
OUTLET, 120/250V, 50 A
OUTLET, 120/240V, 30 A
Locking
Item
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
23
Part #
80077
92953
90576
84135
75477
B4894
43181
43182
77314
B4737
B95906
51716
B4893
B4892
51714
Qty
4
1
1
1
1
1
4
4
1
1
1
1
2
1
1
Description
PPHMS, M4 x 20mm
BLOCK, 50 Amp, 3 - Terminal
GROMMET, Rubber
GROMMET, Rubber
PPHMS, M5 - 0.8 x 20mm
RECTIFIER, Battery Charge
PHMS, M3 - 0.5 x 10mm
LOCK WASHER, M3
RELAY, Thermal
ASSEMBLY, Wire Harness
BOX, Control Panel
NUT, Hex M5 - 0.8
STAND OFF
RESISTOR, 2ohm 25 watt
NUT, Hex M3
Craftsman 10,000 Watt Generator 580.328300
Wheel Kit
Item
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Part #
93393B
39287
52858
93394
27007
22145
42909
39253
93693B
89635
89742
22247
87005
22129
Qty
1
4
5
1
1
3
1
2
1
2
2
2
2
2
Description
HANDLE
HHCS, M8 - 1.25 x 45
NUT, Locking M8 - 1.25
LEG, Mounting Support
MOUNT, Vibration
FLAT WASHER, 5/16 - M8
HHCS, M8 - 1.25 x 30
HHCS, M8 - 1.25 x 20
AXLE
SPACER, Wheel
WHEEL
WASHER, Wheel
PIN, Retaining
WASHER, M8 Lock
24
Robin 18 HP Engine, Model EH63
Item
1
2
3
4
5
6
7
8
9
10
11
12
Part #
263-33001-03
263-31A01-03
020-02000-10
246-33301-03
263-33401-03
263-33501-03
263-33601-03
246-35501-03
246-33711-03
239-35001-03
263-35302-03
246-36101-10
Qty
1
1
4
4
2
2
4
8
4
2
4
4
Description
INTAKE MANIFOLD
CAMSHAFT
WASHER
TAPPET
INTAKE VALVE
EXHAUST VALVE
VALVE SPRING
COLLET- VALVE
SPRING RETAINER
ROCKER SHAFT
PUSH ROD
ROCKER ARM ASSY
(Includes items 13 - 14)
25
Item
13
14
15
16
17
Part #
014-90800-21
017-00800-90
246-35201-03
002-38080-00
263-32601-00
Qty
4
4
2
4
1
18
19
20
21
22
23
263-32610-01
263-32620-01
263-32630-03
263-32640-01
X11-60500-20
263-91703-03
1
1
1
1
3
1
Description
ADJUSTING SCREW
NUT
GASKET, muffler
FLANGE NUT
AIR CLEANER ASSY (Includes
items 18 - 21)
CLEANER ELEMENT, compl.
CLEANER BASF, compl.
CLEANER COVER
WING NUT
BOLT
LABEL (TRADE MARK)
Robin 18 HP Engine, Model EH63
26
Robin 18 HP Engine, Model EH63
Item
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
Part #
263-10101-01
263-15801-03
005-26081-80
142-55601-03
159-65401-03
212-15008-13
044-00800-10
263-15901-03
045-01200-10
248-76301-01
263-11102-01
263-15801-03
044-04200-10
263-45001-01
263-41901-03
263-46214-A3
263-13001-01
132-12AA0-80
132-07AA0-50
010-50802-90
006-90104-00
263-16201-03
263-13101-01
246-15501-01
246-16002-13
263-15001-03
263-15101-03
263-16001-03
263-16006-03
263-14301-03
263-14401-01
263-18001-03
263-68511-03
031-00600-20
040-11400-30
021-11400-20
011-01000-30
011-00800-90
011-00600-30
263-46213-A3
263-19001-03
214-79006-01
Qty
1
1
2
2
1
1
1
1
1
1
1
1
1
1
1
1
1
4
2
8
1
1
1
2
2
1
1
1
2
1
1
1
2
4
2
2
8
10
10
1
2
1
Description
CRANKCASE, compl. (Includes items 2 thru 9)
MAIN BEARING
DOWEL PIN
PIPE
PIPE (PULSE)
BLIND PLUG
OIL SEAL
UNION
STEEL BALL
SWITCH OIL PRESSURE
MAIN BEARING COVER, compl. (Includes items 12 and 13)
MAIN BEARING
OIL SEAL
GOVERNOR GEAR, compl.
GOVERNOR SLEEVE
WASHER
CYLINDER HEAD 1, compl. (Includes items 18 thru 22)
VALVE GUIDE
SEAL -INTAKE VALVE
STUD
STEEL BALL
PLUG
CYLINDER HEAD 2, compl. (Includes items 18 thru 21)
ROCKER COVER, compl.
GASKET, rocker cover
GASKET 1, cyl. head
GASKET 2, cyl. head
GASKET, main bearing cover
GASKET, breather plate
BREATHER COVER
BREATHER PLATE, compl.
RUBBER PIPE
HOSE CLAMP
DOWEL PIN
PLUG
GASKET
FLANGE BOLT
FLANGE BOLT
FLANGE BOLT
THRUST BEARING
HOOK
CLAMP
27
Robin 18 HP Engine, Model EH63
Item
1
2
3
4
5
6
7
8
9
10
11
12
13
Part #
263-46001-03
263-46011-01
263-43901-01
263-46010-03
261-45201-03
261-43101-03
003-22100-00
015-20500-10
263-42301-03
263-42201-03
263-42505-03
263-42701-01
263-42801-03
Qty
1
1
1
1
2
1
1
1
1
1
1
1
1
Item
14
18
19
20
21
22
23
24
25
26
27
28
29
Description
Choke Control Link
Choke Control Rod
Choke knob
Choke Knob Clamp
Return Spring
Link Pivot
Waved Washer
Tapping Screw
GOVERNOR LEVER
GOVERNOR SHAFT
GOVERNOR SPRING
GOVERNOR ROD
ROD SPRING
28
Part #
263-43311-A3
263-45021-A2
261-43901-03
005-11060-00
001-14063-00
018-60600-20
011-00600-20
011-50500-20
002-27050-00
002-38060-00
001-17052-00
003-10080-00
X23-00801-50
Qty
1
1
2
1
1
1
2
1
1
1
1
1
1
Description
SPEED CONTROL LEVER
BRACKET, Speed Control
CLAMP
SNAP PIN
BOLT/WASHER ASSY
NUT
FLANGE BOLT
BOLT
NUT
FLANGE NUT
BOLT/WASHER ASSY
WASHER
SPACER
Robin 18 HP Engine, Model EH63
Item
1
2
3
4
5
6
7
8
9
10
11
Part #
263-51101-02
263-52601-01
263-52701-01
263-52801-03
263-52911-A2
011-00600-20
263-92001-03
263-95201-03
263-54101-02
263-91803-03
263-95301-A3
29
Qty
1
1
1
1
1
19
1
1
1
1
1
Description
BLOWER HOUSING UNIT
CYLINDER BAFFLE I COMPL.
CYLINDER BAFFLE 2 COMPL.
CYLINDER BAFFLE 3
CYLINDER BAFFLE 4 UNIT
FLANGE BOLT
LABEL (WARNING)
LABEL (EMISSION CONTROL)
COOLING BLOWER UNIT
LABEL (ENGINE NAME)
LABEL (CHOKE)
Robin 18 HP Engine, Model EH63
30
Robin 18 HP Engine, Model EH63
Item
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
28
29
30
31
Part #
263-63901-03
263-63902-03
263-64301-02
263-64001-01
044-03500-90
X24-08900-20
263-65001-13
003-70140-00
248-65601-03
006-90308-00
261-65902-A0
263-63602-A1
263-63602-03
021-31600-10
263-62601-01
263-68001-03
263-68501-03
263-62501-00
263-66201-03
248-62201-00
263-65002-02
263-62650-01
263-68051-03
263-68501-03
X11-60500-20
011-00801-10
011-00601-40
011-00600-20
263-65011-A0
263-62611-A1
263-68002-03
263-68501-03
160-67402-A3
206-75501-01
Qty
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
2
1
1
1
1
1
1
2
1
2
4
4
1
1
1
2
1
2
Description
INNER ROTOR
OUTER ROTOR
OIL PUMP FILTER UNIT
OIL PUMP COVER, compl. (Includes item 5)
OIL SEAL
O-RING
PLUG, oil relief
GASKET, aluminum
SPRING, relief valve
STEEL BALL
OIL FILTER
OIL GAUGE, compl.
OIL FILL CAP
GASKET
FUEL PIPE, compl. (Includes items 15 and 16)
RUBBER PIPE
HOSE CLAMP
CARBURETOR ASSY
GASKET, carburetor
FUEL PUMP ASSY
BRACKET, fuel pump
PULSE PIPE, compl. (Includes items 21 and 22)
RUBBER PIPE
HOSE CLAMP
BOLT
FLANGE BOLT
FLANGE BOLT
FLANGE BOLT
FUEL FILTER ASSY
FUEL PIPE COMPL. (Includes items 28 and 29)
RUBBER PIPE
HOSE CLAMP
VINYL PIPE
CLAMP CP
31
Robin 18 HP Engine, Model EH63
32
Robin 18 HP Engine, Model EH63
Item
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
Part #
258-62545-08
NSP
263-62524-08
258-62551-08
263-62445-08
258-62553-08
258-62554-08
263-62520-08
258-62525-08
258-62555-08
258-62450-08
226-62501-08
258-62505-08
258-62515-08
258-62556-08
263-62400-08
258-62546-08
258-62557-08
263-62421-08
258-62445-08
258-62451-08
261-62435-08
263-62530-08
226-62580-08
258-62570-08
263-62535-08
261-62352-08
258-62560-08
258-62566-08
263-62551-08
215-62353-08
215-62446-08
263-62560-08
263-62555-08
263-62570-08
263-62503-00
Qty
1
1
1
1
1
1
1
1
1
2
4
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
2
1
1
1
1
1
1
1
1
0
Description
GASKET, air horn
BODY, Air Horn
LEVER ASSY, choke
RING, choke lever
SPRING, choke
COLLAR, choke
FILTER, choke shaft
SHAFT ASSY, choke
CHOKE VALVE
SCREW, valve set
SCREW, air horn set
VALVE, float
FLOAT ASSY
FLOAT PIN
SCREW, float pin set
MAIN JET (# 134)
GASKET
SOLENOID VALVE ASSY
JET, slow (#58)
SPRING, adjust screw
SCREW, throttle adjust
NEEDLE, idle adjust
THROTTLE SHAFT ASSY
FILTER throttle shaft
COLLAR
THROTTLE VALVE
VALVE SET SCREW (M3 x 5mm)
EXPANSION PLUG
CLAMP, solenoid
PLUG
SCREW
SPRING
O-RING
GASKET
PLUG, ANTI TAMPER
CARBURETOR ASSY (Includes items 2 thru 36)
33
Robin 18 HP Engine, Model EH63
Item
1
2
3
4
5
6
7
8
8
8
9
10
11
12
Part #
263-21201-01
263-22501-00
246-23001-03
263-23401-03
263-23301-03
263-23501-07
056-52100-20
263-25001-03
263-25002-03
263-25003-03
002-18180-00
003-10180-00
003-20180-00
005-32054-01
Qty
1
2
2
2
2
2
4
1
1
1
1
1
1
1
Description
CRANKSHAFT, Taper 2.25/12 (SAE-WG)
CONNECTING ROD ASSY (Includes item 3)
CONNECTING ROD BOLT
PISTON
PISTON PIN
PISTON RING SET
CLIP
SPACER, t = 0.6 or
SPACER, t = 0.8 or
SPACER, t = 1.0
NUT
WASHER
SPRING WASHER
WOODRUFF KEY
34
Robin 18 HP Engine, Model EH63
Item
1
2
4
5
6
8
9
10
11
12
13
17
20
21
23
24
25
27
29
30
31
33
Part #
263-77202-01
263-78201-01
246-79501-03
263-71001-03
263-70502-A0
263-73016-01
263-73017-01
065-01404-80
065-50001-40
065-90000-10
206-75501-01
056-60002-50
263-73102-A1
001-14063-00
X11-00801-00
X11-00600-20
263-55001-A3
002-38080-00
056-30000-40
206-75501-01
214-79006-01
263-73112-01
Qty
1
2
2
1
1
I
I
2
2
2
1
3
1
4
2
4
1
2
4
1
1
I
35
Description
FLYWHEEL, compl.
IGNITION COIL, compl.
GROMMET
RING GEAR
STARTING MOTOR ASSY
WIRE 4, compl.
WIRE 5, compl.
SPARK PLUG, compl.
SPARK PLUG CAP
PLUG TERMINAL
CLAMP
CLAMP
WIRE ASSY, oil pressure switch
BOLT and WASHER ASSY
FLANGE BOLT
FLANGE BOLT
BLIND PLATE
FLANGE NUT
WIRE BAND
CLAMP, compl.
CLAMP, compl.
WIRE 6, compl.
Robin 18 HP Engine, Model EH63
Item
1
2
3
4
5
6
7
8
9
10
11
Part#
017-00800-30
263-35201-A1
263-34101-A1
263-34211-01
011-00600-10
263-30201-01
263-37301-A1
263-37011-A1
001-11081-60
001-04085-05
263-37321-A2
36
Qty
6
3
1
1
8
1
1
1
2
1
1
Description
Flanged Nut (M8)
Gasket
Manifold
Muffler Cover
Flange Bolt
Muffler
Deflector Ass’y
Bracket
Bolt W/ Lockwasher (M8x16)
Flange Bolt (M8 x 50
Spark Arrester
Robin 18 HP Engine, Model EH63
Item
1
2
3
4
5
6
8
9
10
11
12
13
16
17
18
19
20
21
Part #
263-70502-A0
263-70510-08
263-70550-08
210-70534-08
255-70580-08
263-70505-08
255-70531-08
228-70514-08
255-70551-08
228-70516-08
255-70521-08
263-70500-08
255-70570-08
243-70525-08
263-70515-08
207-70524-08
263-70551-08
263-70552-08
Qty
1
1
1
1
1
1
1
2
1
4
I
1
1
1
1
2
2
1
Description
STARTING MOTOR ASSY (Includes items 1 thru 21)
ARMATURE ASSY
THRUST WASHER KIT
PINION STOPPER SET
YOKE ASSY
REAR COVER ASSY (Includes item 7)
BRUSH HOLDER ASSY (Includes items 9 thru 11)
BRUSH (-)
BRUSH SET
BRUSH SPRING
PINION ASSY
GEAR CASE ASSY (Includes items 14 and 15)
DUST COVER KIT
SHIFT LEVER KIT
MAGNETIC SWITCH ASSY
THROUGH BOLT
BOLT
M TERMINAL COVER
37
EMISSION CONTROL SYSTEM WARRANTY
YOUR WARRANTY RIGHTS AND
OBLIGATIONS
WHAT IS COVERED
The California Air Resources Board ("CARB") and
Sears Roebuck and Co., USA, are pleased to explain
the Emission Control System Warranty on your model
year 2000 and later small off-road engine (engine). In
California, new engines must be designed, built and
equipped to meet the State's stringent anti-smog
standards. Sears must warrant the emission control
system on your engine for the periods of time listed
below provided there has been no abuse, neglect, or
improper maintenance of your engine.
Your emission control system includes parts such as
the carburetor and the ignition system.
Where a warrantable condition exists, Sears will repair
your engine at no cost to you. Expenses covered
under under warranty include diagnosis, parts, and
labor.
•
Repair or Replacement of Parts
•
Repair or replacement of any warranted part will be
performed at no charge to the owner at an
approved Sears service center.
If you have any questions regarding your warranty
rights and responsibilities, your should contact your
nearest authorized service center or call Sears at
1-800-473-7247.
Warranty Period
Any warranted part which is not scheduled for
replacement as required maintenance, or which is
scheduled only for regular inspection to the effect of
“repair or replace as necessary” shall be warranted for
two years. Any warranted part which is scheduled for
replacement as required maintenance shall be
warranted for the period of time up to the first
scheduled replacement point for that part.
Manufacturer's Warranty Coverage
Diagnosis
The model year 2000 and later engines are warranted
for two years. If any emission related part on your
engine (as listed below) is defective, the part will be
repaired or replaced by Sears.
The owner shall not be charged for diagnostic labor
which leads to the determination that the warranted
part is defective if the diagnostic work is performed at
an approved Sears service center.
Owner's Warranty Responsibilities
As the engine owner, you are responsible for the
performance of the required maintenance listed in this
owners manual. Sears recommends that you retain all
receipts covering maintenance on your engine, but
Sears cannot deny warranty solely due for the lack of
receipts or for your failure to ensure the performance
of all scheduled maintenance.
As the engine owner, you should be aware that Sears
may deny you warranty coverage if your engine or a
part of it has failed due to abuse, neglect, improper
maintenance, unapproved modifications, or the use of
parts not made or approved by the original equipment
manufacturer.
You are responsible for presenting your engine to a
Sears authorized repair center as soon as a problem
exists. Warranty repairs should be completed in a
reasonable amount of time, not to exceed 30 days.
If you have any questions regarding your warranty
rights and responsibilities, you should contact your
nearest authorized service center or call Sears at
1-800-473-7247.
Consequential Damages
Warranty Commencement Date
Warranty services or repairs shall be provided at all
Sears authorized service centers.
Sears may be liable for damages to other engine
components caused by the failure of a warranted part
still under warranty.
WHAT IS NOT COVERED
All failures caused by abuse, neglect, or improper
maintenance are not covered.
Add-on or Modified Parts
The use of add-on or modified parts can be grounds
for disallowing a warranty claim. Sears is not liable to
cover failures of warranted parts caused by the use of
add-on or modified parts.
How to File a Claim
If you have any questions regarding your warranty
rights and responsibilities, you should contact your
nearest authorized service center or call Sears at
1-800-473-7247.
Where to Get Warranty Service
The warranty period begins on the date of sale.
Maintenance, Replacement and Repair of
Emission Related Parts
Length of Coverage
Sears warrants to the initial owner and each
subsequent purchaser that the engine is free from
defects in materials and workmanship which cause the
failure of a warranted part for a period of two years.
Any Sears approved replacement part used in the
performance of any warranty maintenance or repair on
emission related parts will be provided without charge
to the owner if the part it under warranty.
38
Emission Control Warranty Parts List
Maintenance Statements
1. Fuel Metering System
a. Carburetor and internal parts
b. Choke system
c. Fuel strainer, if applicable
2. Air Induction System
a. Air filter element
b. Intake pipe, if applicable
3. Ignition System
a. Spark plug
b. Magneto
4. Exhaust Pipe, if applicable
5. Miscellaneous Items Used in Above Systems
a. Fuel hoses, clamps, and sealing gaskets
It is your responsibility to have all scheduled
inspection and maintenance services performed at the
times recommended in the 1998 and later owner’s
manual and to retain proof that inspection and
maintenance service are performed at the times when
recommended. Sears will not deny a warranty claim
solely because you have no record of maintenance;
however Sears may deny a warranty claim if your
failure to perform required maintenance resulted in the
failure of a warrantedpart. The proof which you
maintain should be given to each subsequent owner of
the engine. You are responsible for performing the
scheduled maintenance described below based on the
procedures specified in the owner’s manual. The
scheduled maintenance below is based on the normal
engine operating schedule:
Maintenance Schedule
1)
2)
3)
4)
5)
6)
7)
8)
9)
10)
11)
12)
13)
14)
15)
Procedure
Clean engine and check bolts & nuts
Check and refill engine oil
Change engine oil
Clean spark plug
Clean air cleaner
Check muffler exhaust outlet
Clean fuel strainer
Clean and adjust spark plug and electrodes
Replace air cleaner element
Clean carburetor
Clean carbon from cylinder head
Adjust valve clearance
Replace spark plugs
Replace fuel lines
Overhaul engine if necessary
Interval
Every 8 hours (daily)
Every 8 hours (refill daily up to upper limit)
Initial 20 hours and every 50 hours afterward
Every 50 hours (weekly)
Every 50 hours
Clean if necessary every 50 hours (monthly)
Every 200 hours (monthly)
Every 200 hours
Every 200 hours
Every 500 hours
Every 500 hours
Every 500 hours
Every 500 hours
Every 1000 hours (yearly)
Every 1000 hours
39
TABLA DE CONTENIDOS
Garantía . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
Reglas de Seguridad . . . . . . . . . . . . . . . . . . . . . . . 41
Montaje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42-43
Funcionamiento . . . . . . . . . . . . . . . . . . . . . . . . 44-50
Mantenimiento . . . . . . . . . . . . . . . . . . . . . . . . . 51-53
Especificaciones del Producto . . . . . . . . . . . . . . . . 52
Almacenamiento . . . . . . . . . . . . . . . . . . . . . . . . . . 54
Reparacion de Averías . . . . . . . . . . . . . . . . . . . . . 55
Garantía de Emisiones . . . . . . . . . . . . . . . . . . . 56-57
Como Ordenar Partes . . . . . . . . . . . . . Ultima Página
GARANTIA
GARANTIA LIMITADA PARA GENERADORES PORTATILES DE LUJO
SEARS le garantiza al comprador original que el alternador y el motor de su generador portátil estará libre de defectos en
materiales y mano de obra en los componentes y por el período de tiempo establecido a continuación a partir de la fecha de
compra original. Esta garantía no es transferible.
CLIENTE*
COMERCIAL*
Alternador
1 año trabajo, 2 años partes
1 año trabajo y partes
Motor
1 año trabajo, 2 años partes
1 año trabajo y partes
* NOTA: Para propósitos de esta garantía el término “Uso del Cliente” representa el uso doméstico residencial y de
emergencia por parte del comprador original, sin incluir aplicaciones donde la unidad sea usada como fuente de potencia
principal. El término “Uso Comercial” representa todos los otros usos, incluyendo alquiler, construcción, comercial y para
propósitos lucrativos. Una vez el generador haya tenido uso comercial, éste será considerado como un generador para uso
comercial para los fines de esta garantía.
Durante dicho período de garantía, SEARS reparará o reemplazará, a su discreción, cualquier parte que haya sido
encontrada defectuosa, en examen previo realizado por SEARS, bajo uso y servicio normal**. Las baterías de arranque no
están garantizadas por SEARS. Todos los costos de transporte bajo garantía, incluyendo el envío a la fábrica, de ser
necesario, serán responsabilidad del comprador y deberán ser pagados por anticipado. Esta garantía no cubre el
mantenimiento y servicio normal y no se aplica a juegos de generadores, alternador, motor o partes que hayan sido sujetos
a instalaciones o modificaciones incorrectas o no autorizadas, mal uso, negligencia, accidente, sobrecarga, exceso de
velocidad, mantenimiento, reparación o almacenamiento incorrecto que, a juicio de SEARS, afecte negativamente su
funcionamiento y confiabilidad.
** DESGASTE NORMAL: Como con todos los dispositivos mecánicos, los motores necesitan el servicio y reemplazo
periódico de las partes para funcionar en buenas condiciones. Esta garantía no cubre reparaciones cuando el uso normal
haya sobrepasado la vida útil de una parte o motor.
NO EXISTEN OTRAS GARANTIAS EXPRESAS. SEARS POR MEDIO DE LA PRESENTE DESCONOCE TODAS LAS
GARANTIAS IMPLICITAS, INCLUYENDO, SIN LIMITARSE, A AQUELLAS DE COMERCIALIZACION Y ADAPTACION
PARA UN PROPOSITO PARTICULAR AL EXTREMO PERMITIDO POR LA LEY. LA DURACION DE CUALQUIER
GARANTIA IMPLICITA QUE NO PUEDA SER DESCONOCIDA, ESTA LIMITADA AL PERIODO DE TIEMPO
ESPECIFICADO EN LA GARANTIA EXPRESA. LA RESPONSABILIDAD LEGAL ES EXCLUIDA POR DAÑOS
CONSECUENCIALES, INCIDENTALES O ESPECIALES BAJO CUALQUIERA DE LAS GARANTIAS.
Algunos estados no permiten limitaciones en la duración de las garantías implícitas, o la exclusión o limitación de daños
incidentales o consecuenciales, por tanto las limitaciones o exclusiones anteriormente mencionadas podrían no aplicarse a
usted. Esta garantía le otorga derechos legales específicos; usted podría tener otros derechos, los cuales cambian de
estado a estado.
Para servicio, visite su centro de servicio de garantía autorizado SEARS más cercano. El servicio de garantía puede ser
llevado a cabo únicamente por un centro de servicio autorizado SEARS. Esta garantía no se podrá aplicar para servicio en
otros centros de servicio. Evidencia de la fecha de compra original deberá ser presentada en el momento de solicitar el
servicio de garantía.
Sears, Roebuck and Co., D/817WA, Hoffman Estates, IL 60179
40
REGLAS DE SEGURIDAD
recubrimiento, etc. Nunca permita que personas no
calificadas operen o proporcionen servicio al generador.
ADVERTENCIA:
El escape del motor de este producto contiene elementos
químicos, los cuales son reconocidos en el Estado de
California por producir cáncer, defectos de nacimiento u
otros daños de tipo reproductivo.
¡PRECAUCION! Lea este manual y siga todas las
•
Nunca manipule dispositivos o cordones eléctricos
cuando se encuentre parado en agua, descalzo o con los
pies o las manos mojadas. Podrían ocurrir descargas
eléctricas peligrosas.
•
Use un interruptor de circuito de falla a tierra en áreas
húmedas o de alta conductividad (como en pisos
metálicos o estructuras de acero).
•
No utilice en el generador juegos de cordones eléctricos
que estén desgastados, pelados, raídos o dañados de
cualquier manera. El uso de juegos de cordones
eléctricos defectuosos puede ocasionar descargas
eléctricas o daños al equipo y/o a la propiedad.
•
Opere el generador únicamente en superficies niveladas
y donde no se vaya a exponer a humedad excesiva,
suciedad, polvo o vapores corrosivos.
•
La gasolina es altamente INFLAMABLE y sus vapores
son EXPLOSIVOS. No permita que fumen, que existan
llamas abiertas, chispas o calor a su alrededor cuando
manipule gasolina. Evite regar gasolina sobre motores
calientes. Cumpla con todas las regulaciones que
requieran almacenamiento y manejo de gasolina.
•
Nunca almacene el generador con combustible en el
tanque, donde los vapores de la gasolina puedan entrar
en contacto con llamas abiertas, chispas o luces de piloto
(como en hornos, calentadores de agua o secadoras de
ropa). Podrían ocurrir INCENDIOS o EXPLOSIONES.
•
Nunca agregue combustible cuando la unidad esté en
funcionamiento.
•
No llene el tanque de combustible excesivamente.
Siempre permita que exista espacio para la expansión
del combustible. Si el tanque está demasiado lleno, el
combustible podría rebosarse y caer sobre el motor
caliente y ocasionar un INCENDIO o una EXPLOSION.
•
Nunca arranque o detenga el motor-generador cuando
tenga cargas eléctricas conectadas a los tomacorrientes
y los dispositivos conectados estén ENCENDIDOS.
Arranque el motor y permita que se estabilice antes de
conectar las cargas eléctricas. Desconecte todas las
cargas eléctricas antes de apagar el generador.
•
No introduzca objetos a través de las ranuras de
enfriamiento del motor-generador.
Reglas de Seguridad e Instrucciones de Operación
antes de usar este producto.
¡PELIGRO! Deberá aislar el generador del servicio
eléctrico abriendo el cortacircuito principal o
interruptor principal del sistema eléctrico si la unidad
va a ser usada como alimentación de reserva. Si no
aisla el generador del servicio eléctrico podrían
ocurrir lesiones, muerte de los trabajadores del
servicio de electricidad o daños al generador.
¡PELIGRO! Los gases del escape del generador
contienen gas de monóxido de carbono MORTAL. Si
el monóxido de carbono se inhala en
concentraciones suficientes, puede ocasionar pérdida
de la consciencia o incluso la muerte. Unicamente
opere este equipo al aire libre donde exista
ventilación adecuada.
¡PRECAUCION! Siempre desconecte el alambre
de la bujía y colóquelo donde no pueda entrar en
contacto con la bujía, para evitar el arranque
accidental durante la instalación, transporte, ajuste o
reparación de su generador.
•
•
•
Nunca opere el generador:
en la lluvia; en compartimientos encerrados; si se
recalientan los dispositivos eléctricos conectados; si se
pierde la salida eléctrica; si se presentan chispas en el
motor o generador; si se observan llamas o humo cuando
la unidad está funcionando; si la unidad vibra
excesivamente.
El motor-generador requiere de una circulación de aire de
enfriamiento adecuada para un funcionamiento continuo
y adecuado. Nunca opere la unidad en el interior de
habitaciones o recintos encerrados donde la circulación
de aire de enfriamiento que entra o sale de la unidad
pueda ser obstruida. Deje por lo menos 3 pies de
distancia alrededor del generador, incluso cuando la
unidad esté funcionando en exteriores, de otra forma
podría dañar la unidad.
NOTA: Su generador está equipado con un silenciador
apagachispas. El apagachispas deberá ser mantenido en
buenas condiciones de trabajo por parte del
propietario/operador. La ley en el Estado de California exige
el uso del apagachispas (Sección 4442 del Código de
Recursos Públicos de California). Otros estados pueden
tener leyes similares. Las leyes federales se aplican en
tierras federales.
El generador produce un voltaje muy alto, el cual puede
ocasionar descargas eléctricas extremamente peligrosas.
Evite el contacto con terminales, alambres pelados o sin
BUSQUE ESTE SIMBOLO PARA SEÑALAR PRECAUCIONES DE SEGURIDAD IMPORTANTES. ESTE SIGNIFICA
“¡ATENCION!!! ¡ESTE ALERTA!!! SU SEGURIDAD ESTA EN PELIGRO.”
41
MONTAJE
Su generador requiere de cierto ensamble y estará listo
para ser usado después de haberle dado un servicio
adecuado con el aceite y el combustible recomendados.
REVISE LA BATERIA / CONECTE EL
ALAMBRE NEGATIVO DE LA
BATERIA
Si tiene problemas con el montaje de su generador, por
favor llame a la Línea de Ayuda del Generador al
1-800-222-3136.
La batería del generador se encuentra completamente
cargada, sellada y ha sido previamente instalada con la
excepción del cable negativo (negro) de la batería.
IMPORTANTE: Cualquier intento de poner en marcha al
motor antes de darle el servicio con el aceite recomendado
resultará en falla del motor.
Para instalarlo:
PARA RETIRAR EL GENERADOR
DE LA CAJA
•
Coloque la caja entarimada sobre una superficie plana y
rígida.
•
Corte con cuidado las bandas que están alrededor de la
caja de envío.
•
Levante la caja del generador.
•
Retire todo el material de protección, material de relleno,
etc.
•
Retire el generador de la tarima de envío.
•
Retire la tuerca del terminal negativo de la batería.
•
Inserte el cable negativo de la batería en el tornillo del
terminal.
•
Vuelva a enroscar la tuerca y apriete.
•
Asegúrese de que las conexiones en la batería y el
generador se encuentre apretadas y seguras.
CONTENIDO DE LA CAJA
Revise todo el contenido. Si alguna parte falta o está
dañada, llame a la Línea de Ayuda del Generador al
1-800-222-3136.
La
•
•
•
•
•
•
•
•
caja incluye:
Generador de 10.000 Vatios
Manual del Propietario
2 Botella de Aceite para Motor (28 oz)
Enchufe de 125 Voltios, 30 Amperios
Enchufe de 125 Voltios, 20 Amperios
Enchufe de 240 Voltios, 30 Amperios
Embudo para Llenado de Aceite
Juego de Ruedas
42
INSTALACION DEL JUEGO DE
RUEDAS
NOTA: Asegúrese de instalar la rueda con la parte
levantada de la maza hacia adentro.
Para instalar su juego de ruedas, necesitará las
siguientes herramientas:
6. Asegure el montaje antivibratorio a la pata de soporte
con la tuerca de sujeción y el tornillo prisionero largo de
30 mm. Ajuste la pata de soporte a la parte inferior del
bastidor del generador utilizando dos tornillos prisioneros
de 20 mm y dos arandelas y dos arandelas plana.
•
5. Instale la otra rueda de la misma forma.
Llave de cubos o extremo abierto métrica de 13mm.
Instale el Juego de Ruedas como se describe a
continuación:
7. Coloque la manija por debajo de la ménsula del
silenciador en el lado del motor del generador. Instale la
manija con cuatro tornillos prisioneros largos de 45 mm y
cuatro tuercas de sujeción.
1. Coloque la parte inferior del bastidor del generador sobre
una superficie plana y pareja.
2. Pase el eje a través de ambas ménsulas de montaje del
armazón del bastidor.
8. Vuelva a revisar todas las tuercas para asegurarse de
que están apretadas correctamente.
3. Inserte un espaciador en cada extremo del eje.
4. Instale la rueda. Asegure la rueda al eje con el pasador
de retención y la arandela.
Manija
Tornillo Prisionero
de 45 mm
Tuerca de
Sujeción
Pata de
Soporte
Tuerca de
Sujeción
Eje
Montaje
Antivibratorio
Espaciador
Arandela
Plana M8
Tornillo
Prisionero
de 30 mm
Arandela
Rueda
Arandela Plana
Pasador de
Retención
43
Arandela
Tornillo
Prisionero
de 20 mm
FUNCIONAMIENTO
CONOZCA SU GENERADOR
Lea este manual del propietario y las reglas de seguridad antes de operar su generador.
Compare las ilustraciones con su generador para familiarizarse con la ubicación de los diferentes controles y ajustes.
Válvula de Corte de Combustible
Tanque de Combustible
Filtro de Aire
(en la parte
superior del
motor)
Cortacircuitos
(AC)
Tomacorrientes
Doble de
120 Voltios AC,
20 Amperios
Interruptor de Llave
Tomacorriente
de Seguridad de
120 Voltios AC,
20 Amperios
Cebador
Tomacorriente de
Seguridad de
120 Voltios AC,
30 Amperios
Filtro de Aceite
Tomacorriente de Seguridad
de 120/240 Voltios AC,
30 Amperios
Tomacorriente de
120/240 Voltios AC,
50 Amperios
Tomacorriente de 120/240 Voltios AC, 50 Amperios Suministra alimentación eléctrica para el funcionamiento de
cargas de motor o soldadores de 120/240 Voltios AC,
monofásica de 60 Hertzios a 50 Amperios.
Cebador - Usado para dar arranque a motores fríos.
Cortacircuitos (AC) - Cada tomacorriente posee un
cortacircuito para proteger el generador contra sobrecargas
eléctricas. Los cortacircuitos son del tipo “oprimir para
reposicionar”.
Tomacorriente de Seguridad de 120 Voltios AC,
20 Amperios - Suministra alimentación eléctrica para el
funcionamiento de cargas del motor y herramientas,
aparatos especiales e iluminación eléctrica de 120 Voltios
AC, 20 Amperios, monofásica de 60 Hz.
Filtro de Aceite - Filtra el aceite del motor para prolongar
su vida útil.
Filtro de Aire - Filtra el aire de entrada a medida que
penetra en el motor.
Tomacorriente de Seguridad de 120 Voltios AC,
30 Amperios - Suministra alimentación eléctrica para el
funcionamiento de cargas del motor y herramientas,
aparatos especiales e iluminación eléctrica de 120 Voltios
AC, 30 Amperios, monofásica de 60 Hz.
Interruptor de Llave - Usado para dar arranque al motor.
Siempre tenga el interruptor de llave en la posición “Stop”
cuando no lo esté usando.
Tanque de Combustible - El tanque tiene una capacidad
de 10 galones americanos de gasolina sin contenido de
plomo.
Tomacorriente de Seguridad de 120/240 Voltios AC,
30 Amperios - Suministra alimentación eléctrica para el
funcionamiento de cargas del motor y herramientas,
aparatos especiales e iluminación eléctrica de 120 y/o
240 Voltios AC, 30 Amperios, monofásica de 60 Hz.
Tomacorriente Doble de 120 Voltios AC, 20 Amperios Cada uno suministra alimentación eléctrica para el
funcionamiento de cargas del motor y herramientas,
aparatos especiales e iluminación eléctrica de 120 Voltios
AC, 20 Amperios, monofásica de 60 Hz.
Válvula de Corte de Combustible - Siempre tenga la
válvula de corte de combustible cerrada cuando el motor no
esté en funcionamiento.
44
•
ANTES DE DARLE ARRANQUE AL
GENERADOR
Añada Aceite al Motor
NOTA: El motor requiere de un período de despegue de
20 horas. Reemplace el aceite del motor y el filtro del aceite
después de las primeras 20 horas. No use aceite sintético
durante el período de despegue.
En adelante, revise el nivel de aceite del motor antes de
cada arranque. Vuelva a depositar aceite si su nivel se
encuentra por debajo de la línea inferior de la varilla de
medición.
Medidor de Aceite
Nivel
Superior
NOTA: Cuando añada aceite a la caja del cigüeñal del
motor en el futuro, únicamente use aceite detergente de alta
calidad con la clasificación de servicio SF o mayor de API.
No use aditivos especiales.
Seleccione el grado de viscosidad del aceite de acuerdo con
la temperatura de funcionamiento que espera tener:
Nivel Inferior
¡PRECAUCION! Su motor requiere de un período
de despegue de 20 horas. Cambie el aceite y el filtro
después de las primeras 20 horas de operación.
Grado
Sencillo
Agregue Gasolina
¡PELIGRO! Nunca llene el tanque del combustible
en recintos cerrados. Nunca llene el tanque del
combustible cuando el motor esté en funcionamiento
o caliente. No encienda cigarrillos o fume cuando
esté llenando el tanque del combustible.
Grado
Múltiple
¡PELIGRO! No llene excesivamente el tanque de
combustible. Deje suficiente espacio para la
expansión del combustible.
NOTA: Para temperaturas de funcionamiento por encima de
los 90ºF, se recomienda aceite sintético. El aceite sintético
dura más y protege mejor el motor en condiciones de alta
temperatura.
A pesar de que los aceites de múltiple viscosidad (10W40,
10W30, etc.) mejoran el arranque en clima frío, estos
pueden producir un aumento en el consumo de aceite
cuando son usados por encima de 32ºF. Revise el nivel de
aceite de su motor más frecuentemente para evitar el
posible daño del motor debido al funcionamiento del mismo
con un bajo nivel de aceite.
Para añadir aceite:
•
Coloque el generador sobre una superficie nivelada.
•
Limpie el área alrededor de la tapa de llenado de aceite y
varilla de medición. Retire la tapa y la varilla de medición.
•
Limpie la varilla de medición.
•
Llene el motor usando la abertura de llenado del aceite
hasta que llegue a la línea superior de la varilla de
medición. Siempre revise el nivel del aceite con la varilla
de medición instalada en su sitio. Deténgase y revise
periódicamente el nivel del aceite. NO LLENE
EXCESIVAMENTE.
•
•
Use gasolina regular SIN CONTENIDO DE PLOMO en el
generador. No use gasolina premium. No mezcle aceite
con gasolina.
•
Instale la tapa del combustible y limpie cualquier derrame
de gasolina.
•
Limpie el área alrededor de la tapa de la gasolina; retire
la tapa.
•
Llene el tanque con gasolina sin contenido de plomo
limpia y nueva. Sea cuidadoso de no llenar en exceso.
Deje 1/2” de espacio en el tanque para la expansión del
combustible.
Espacio Vacío de 1/2”
Tanque
Combustible
IMPORTANTE: Si el generador se detiene por falta de
combustible, mueva el interruptor de llave a la posición
“Stop” para que la batería no se descargue.
Instale la varilla de medición. Instale la tapa y aprietela
con la mano firmemente.
45
COMO USAR SU GENERADOR
PARA DARLE ARRANQUE AL
MOTOR
Si tiene problemas operando su generador, por favor llame
a la línea de ayuda para generadores al 1-800-222-3136.
¡ADVERTENCIA! Nunca arranque o detenga el
Conexión a Tierra del Generador
motor teniendo dispositivos eléctricos conectados y
encendidos en los tomacorrientes del panel. Podría
dañar el generador y los dispositivos eléctricos.
El Código Eléctrico Nacional exige que el bastidor y las
partes externas conductoras de electricidad de este
generador se encuentren conectadas adecuadamente a
una tierra física aprobada. Los códigos eléctricos locales
también podrían exigir la conexión a tierra de la unidad.
Para tal propósito, se ha suministrado una aleta de conexión
a tierra en la base del armazón.
•
Desconecte todas las cargas eléctricas de los
tomacorrientes del generador antes de darle arranque al
motor.
•
Asegúrese de que la unidad está nivelada.
•
Abra la válvula de corte de combustible.
Tanque de
Combustible
•
Aleta de Conexión
a Tierra
Por lo general, la conexión de un alambre de cobre trenzado
No. 12 AWG (American Wire Gauge) a la aleta de conexión
a tierra y a una barra de conexión a tierra de cobre o bronce
(electrodo) proporciona una protección adecuada contra
descargas eléctricas. Sin embargo, los códigos locales
pueden variar substancialmente. Consulte con un
electricista local para conocer los requisitos de
conexión a tierra de su área.
Cerrar
La conexión a tierra adecuada del generador ayudará a
evitar las descargas eléctricas en el caso de que exista una
condición de falla a tierra en el generador o en los
dispositivos eléctricos conectados. La conexión a tierra
adecuada también ayuda a disipar la electricidad estática, la
cual se acumula frecuentemente en dispositivos No
conectados a tierra.
¡PELIGRO! El escape del motor contiene monóxido
de carbono, un gas inoloro e incoloro que causa
pérdida de la conciencia y muerte. Nunga haga
funcionar el motor en recintos encerrados o en áreas
cerradas con poca ventilación.
Conexión de Cargas Eléctricas
•
Deje que el motor se estabilice y se caliente por unos
minutos después del arranque.
•
Enchufe y encienda las cargas eléctricas de 120 o
240 Voltios, monofásicas de 60 Hertzios.
•
No conecte cargas de 240 Voltios a tomacorrientes de
120 Voltios.
•
No conecte cargas trifásicas al generador.
•
No conecte cargas de 50 Hz al generador.
•
Sume los vatios asignados (o amperios) de todas las
cargas que se van a conectar al mismo tiempo. Este total
no debe ser mayor que (a) la capacidad del
vatiaje/amperaje nominal del generador o (b) la
capacidad del cortacircuito del tomacorriente que
suministre la alimentación. Vea “No Sobrecargue el
Generador” en la página 50.
Hale la perilla del cebador hasta cerrarlo. Si el motor está
caliente, o la temperatura ambiente es elevada, hale la
perilla del cebador hasta la mitad, o manténgala
completamente abierta.
¡PELIGRO! Peligro de quemaduras. La temperatura
del silenciador y sus áreas vecinas podría exceder
los 150ºF (65ºC). No toque estas áreas del
generador.
•
46
Coloque el interruptor de llave en la posición “Start”.
Stop
= Parado
Run
= Marcha
Start
= Arranque
IMPORTANTE: No active el arranque eléctrico de forma
continua por más de 5 segundos, incluso si el motor no
enciende. El viraje prolongado puede dañar el motor del
arrancador.
NOTA: Si el motor no arranca, coloque la llave en la
posición “Run” y espere 10 segundos aproximadamente
antes de volver a intentar.
IMPORTANTE: Nunga coloque el interruptor de llave en la
posición “Start” cuando el motor esté en funcionamiento.
Podría dañar el motor del arrancador.
•
•
Deje que el motor funcione sin cargas por 30 segundos
para estabilizar las temperaturas internas del motor y el
generador.
•
Cierre la válvula del combustible durante el
funcionamiento y espere a que el motor se detenga.
•
Coloque el interruptor de llave en la posición “Stop”
después de apagar el motor. La batería se va a
descargar si no coloca el interruptor de llave en la
posición “Stop”.
CUANDO EL MOTOR NO ARRANCA:
Cuando el motor arranque, abra gradualmente el cebador
empujando la perilla y conservándola completamente
abierta durante el funcionamiento.
Lleve a cabo las siguientes revisiones si su motor no
arranca:
1. ¿Tiene suficiente gasolina?
Revise y asegúrese de que tiene combustible en el
tanque.
2. ¿Esta abierta la válvula del combustible?
Revise y asegúrese de que la válvula del combustible
esté abierta. Si está cerrada, ábrala.
3. ¿Tiene compresión suficiente?
Revise si la bujía está suelta. Si está suelta, aprietela.
4. ¿Tiene aceite suficiente?
Abierta
La unidad viene equipada con un sistema de apagado
por baja presión de aceite. Si no tiene suficiente aceite
en su motor la unidad no va a arrancar. Deposite el
aceite necesario hasta alcanzar el nivel correcto.
IMPORTANTE: No sobrecargue el generador. Tampoco
sobrecargue los tomacorrientes individuales del panel.
Estas tomas están protegidas contra sobrecargas por
cortacircuitos tipo oprimir para reajustar. Si excede la
capacidad de cualquier cortacircuito, ese cortacircuito se
abrirá y se perderá la salida eléctrica para ese
tomacorrientes. Lea minuciosamente “No Sobrecargue el
Generador” en la página 50.
5. ¿Está la bujía mojada con gasolina?
Cebe (cierre la palanca del cebador) y arranque
lentamente el motor por 2 o 3 segundos. Retire la bujía
para ver si el electrodo está húmedo. Si el electrodo está
húmedo es porque existe un buen suministro de
combustible al motor.
PARADO DEL MOTOR
•
Desconecte (o APAGUE) las cargas eléctricas
conectadas a los tomacorrientes del panel del generador.
Nunca le de arranque o detenga el motor teniendo
dispositivos conectados y encendidos.
•
Deje que el motor funcione sin cargas por 30 segundos
para estabilizar las temperaturas internas del motor y el
generador.
•
Mueva el interruptor de llave a la posición “Stop”.
•
Cierre la válvula del combustible.
• Cuando el electrodo está seco, revise hasta encontrar
donde existe restricción para el combustible. (Revise
la toma de combustible del carburador y la entrada de
combustible).
• Si el motor no arranca y tiene un buen suministro de
combustible, use combustible fresco.
6. ¿Observa una chispa fuerte a través del electrodo?
¡PELIGRO! Limpie cualquier derrame de gasolina
antes de revisar la bujía. Coloque la bujía tan lejos
como sea posible de su orificio. No sostenga la bujía
con la mano cuando la esté revisando.
PARADO DEL MOTOR CON LA
VALVULA DE COMBUSTIBLE
• Retire la bujía y conéctela a la tapa de la bujía. Gire el
interruptor a la posición “Start” al mismo tiempo que
conecta a tierra la bujía contra el motor.
Este procedimiento elimina el combustible del carburador.
Use este método para detener el generador si planea
almacenar el generador por un período de tiempo
prolongado. El combustible tapa los pasajes internos del
carburador si permanece en el sistema por un período de
tiempo prolongado.
•
• Si la chispa es débil o no observa chispa, intente con
una bujía nueva.
• El sistema de ignición es defectuoso si no observa
chispas con una bujía nueva. Lleve su motor a su
centro de servicio Sears más cercano.
Desconecte (o APAGUE) todas las cargas eléctricas
conectadas a los tomacorrientes del panel del generador.
Nunca le de arranque o detenga un motor si tiene
dispositivos conectados y encendidos.
7. ¿Está bien cargada su batería?
• Revise la batería, es posible que esté descargada y
no pueda activar el arrancador eléctrico. Consulte con
su centro de servicio Sears más cercano.
47
Utilice este tomacorriente para operar cargas de 120 Voltios
AC, 60 Hz, monofásicas que requieran hasta 2,400 vatios
(2.4 kW) de potencia a 20 Amperios. La toma está protegida
por un cortacircuito con dispositivo de reposición de
20 Amperios.
TOMACORRIENTES
Tomacorriente Doble de 120 Voltios AC,
20 Amperios
Esta es una toma de 120 Voltios AC, que consiste de un par
de tomacorrientes protegidos contra sobrecargas por un
cortacircuito con dispositivo de reposición.
Tomacorriente de 120 Voltios AC,
30 Amperios
Use un enchufe tipo NEMA L5-30 con este tomacorriente.
Conecte al enchufe un juego de cordones de 3 alambres
con capacidad de 125 Voltios AC a 30 Amperios (o mayor).
Utilice cada tomacorriente para operar cargas eléctricas de
120 Voltios AC, 60 Hz, monofásicas que requieran hasta
2,400 vatios (2.4 kW) combinados de potencia o
20 Amperios de corriente. Unicamente utilice juegos de
cordones con conexión a tierra de 3 alambres bien aislados
que tengan una capacidad de 125 Voltios a 20 Amperios (o
mayor).
Conserve lo más corto posible los cordones de extensión,
preferiblemente menos de 15 pies de longitud para evitar
caídas de voltaje y posible sobrecalentamiento de los
alambres.
Utilice este tomacorriente para operar cargas de 120 Voltios
AC, 60 Hz, monofásicas que requieran hasta 3600 vatios
(3.6 kW) de potencia a 30 Amperios. La toma está protegida
por un cortacircuito con dispositivo de reposición de
30 Amperios.
Tomacorriente de 120 Voltios AC,
20 Amperios
Use un enchufe tipo NEMA L5-20 con este tomacorriente.
Conecte al enchufe un juego de cordones de 3 alambres
con capacidad de 125 Voltios AC a 20 Amperios (o mayor).
48
Tomacorriente de 120/240 Voltios AC,
30 Amperios
Tomacorriente de 120/240 Voltios AC,
50 Amperios
Use un enchufe tipo NEMA L14-30 con este tomacorriente.
Conecte al enchufe y a la carga que desee un juego de
cordones de 4 alambres con conexión a tierra. El cordón
deberá tener una capacidad de 250 Voltios AC a
30 Amperios (o mayor).
Utilice un enchufe NEMA 14-50 con este tomacorriente.
Conecte al enchufe un juego de cordones de 4 alambres
con capacidad de 250 Voltios AC a 50 Amperios.
240 Voltios AC
Conexión a
Tierra del
Armazón
X
(Cargado)
Y
(Cargado)
120 Voltios
120 Voltios
W (Neutro)
Utilice este tomacorriente para operar cargas de 120 Voltios
AC, 60 Hz, monofásicas que requieran hasta 3,600 vatios
(3.6 kW) de potencia a 30 Amperios o cargas de 240 Voltios
AC, 60 Hz, monofásicas que requieran hasta 7,200 vatios
(7.2 kW) de potencia a 30 Amperios. La toma está protegida
por un cortacircuito con dispositivo de reposición de
30 Amperios.
Utilice este tomacorriente para operar cargas de 240 Voltios
AC, 60 Hz, monofásicas que requieran hasta 10,000 vatios
(10.0 kW) de potencia.
¡PRECAUCION! A pesar de que esta toma tiene
una capacidad de 240 Voltios AC a 50 Amperios
(hasta 12,500 vatios), el generador tan solo tiene una
capacidad de 10,000 vatios. Las cargas de potencia
que excedan la capacidad de vatiaje/amperaje del
generador pueden dañarlo y causar lesiones severas.
49
•
NO SOBRECARGUE EL
GENERADOR
Sobrecargar el generador más allá de su capacidad de
vatiaje puede ocasionar daños al mismo y a los dispositivos
eléctricos conectados. Siga las siguientes instrucciones para
evitar sobrecargar la unidad:
Algunos motores eléctricos, tal como tipos de inducción,
requieren acerca de tres vez más vatios del poder para
comenzar que para correr. Esta onda irruptiva de poder
dura tan solo unos segundos durante el arranque de
dichos motores. Asegúrese de tener en cuenta este alto
vatiaje de arranque cuando seleccione los dispositivos
eléctricos que va a conectar a su generador:
Sume el vatiaje total de todos los dispositivos eléctricos
que van a ser conectados al mismo tiempo. Este total No
debe ser mayor que la capacidad de vatiaje del
generador.
1. Calcule la cantidad de vatios necesarios para dar
arranque al motor más grande.
•
El vatiaje nominal de las luces puede ser tomado de los
bombillos. El vatiaje nominal de herramientas, aparatos
especiales y motores se puede encontrar, por lo general,
en la calcomanía o placa de datos del dispositivo.
•
Si el aparato especial, herramienta o motor no suministra
el vatiaje, multiplique los voltios por la clasificación de
amperaje para determinar los vatios
(voltios x amperios = vatios).
La Guía de Vatiaje a continuación ha sido suministrada para
ayudarle a determinar cuando elementos puede operar su
generador al mismo tiempo. (NOTA: todas las cifras son
aproximadas. Vea la placa de datos del aparato para los
requisitos de vatiaje).
•
2. Sumele a ese número los vatios de funcionamiento
de todas las otras cargas conectadas.
GUIA DE REFERENCIA DE VATIAJE
Dispositivo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Vatios
*Aire Acondicionado (12.000 BTU). . . . . . . . . . . . . . . 1700
*Aire Acondicionado (24.000 BTU). . . . . . . . . . . . . . . 3800
*Aire Acondicionado (40.000 BTU). . . . . . . . . . . . . . . 6000
Cargador de Baterías (20 Amperios) . . . . . . . . . . . . . . 500
Lijadora Automática de Correa (3”) . . . . . . . . . . . . . . 1000
Sierra de Cadena . . . . . . . . . . . . . . . . . . . . . . . . . . . 1200
Sierra Circular (6-1/2”) . . . . . . . . . . . . . . . . . . . 800 a 1000
*Secadora de Ropa (Eléctrica). . . . . . . . . . . . . . . . . . 5750
*Secadora de Ropa (Gas) . . . . . . . . . . . . . . . . . . . . . . 700
*Lavadora de Ropa . . . . . . . . . . . . . . . . . . . . . . . . . . 1150
Cafetera . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1750
*Compresor (1 HP) . . . . . . . . . . . . . . . . . . . . . . . . . . 2000
*Compresor (3/4 HP) . . . . . . . . . . . . . . . . . . . . . . . . . 1800
*Compresor (1/2 HP) . . . . . . . . . . . . . . . . . . . . . . . . . 1400
Pinza para cabello. . . . . . . . . . . . . . . . . . . . . . . . . . . . 700
*Congelador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 700
*Deshumidifacor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 650
Lijadora de Disco (9”) . . . . . . . . . . . . . . . . . . . . . . . . 1200
Recordadora de Bordes. . . . . . . . . . . . . . . . . . . . . . . . 500
Cobija Eléctrica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 400
Pistola Eléctrica de Puntillas . . . . . . . . . . . . . . . . . . . 1200
Cocina Eléctrica (por hornilla) . . . . . . . . . . . . . . . . . . 1500
Sartén Eléctrico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1250
*Ventilador de Horno (3/5 HP) . . . . . . . . . . . . . . . . . . . 875
*Control Abrepuertas . . . . . . . . . . . . . . . . . . . . . 500 a 700
Secador de Pelo . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1200
Taladro de Mano . . . . . . . . . . . . . . . . . . . . . . . 250 a 1100
Recordadora de Bordes. . . . . . . . . . . . . . . . . . . . . . . . 450
Dispositivo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Vatios
Llave de Choque . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 500
Máquina de Planchar. . . . . . . . . . . . . . . . . . . . . . . . . 1200
*Bomba de Chorro. . . . . . . . . . . . . . . . . . . . . . . . . . . . 800
Segadora de Césped. . . . . . . . . . . . . . . . . . . . . . . . . 1200
Bombillo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100
Horno Micro-ondas . . . . . . . . . . . . . . . . . . . . . 700 a 1000
*Enfriador de Leche. . . . . . . . . . . . . . . . . . . . . . . . . . 1100
Quemador de Aceite de Horno . . . . . . . . . . . . . . . . . . 300
Calentador Alimentado a
Petróleo (140.000 Btu) . . . . . . . . . . . . . . . . . . . . . . . . 400
Calentador Alimentado a
Petróleo (85.000 Btu) . . . . . . . . . . . . . . . . . . . . . . . . . 225
Calentador Alimentado a
Petróleo (30.000 Btu) . . . . . . . . . . . . . . . . . . . . . . . . . 150
*Rociador de Pintura, Sin Aire (1/3 HP) . . . . . . . . . . . . 600
Rociador de Pintura, Sin Aire (de mano) . . . . . . . . . . . 150
Radio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50 a 200
*Refrigerador. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 700
Olla de Cocción Lenta . . . . . . . . . . . . . . . . . . . . . . . . . 200
*Bomba Sumergible (1-1/2 HP) . . . . . . . . . . . . . . . . . 2800
*Bomba Sumergible (1 HP) . . . . . . . . . . . . . . . . . . . . 2000
*Bomba Sumergible (1/2 HP). . . . . . . . . . . . . . . . . . . 1500
*Bomba de Pozo . . . . . . . . . . . . . . . . . . . . . . . 800 a 1050
*Sierra de Caballete (10”) . . . . . . . . . . . . . . . 1750 a 2000
Televisión . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 200 a 500
Tostadora . . . . . . . . . . . . . . . . . . . . . . . . . . . 1000 a 1650
Corta Maleza. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 500
* Permita 3 veces los vatios listados para el
arranque de estos dispositivos.
50
MANTENIMIENTO
PROGRAMA DE MANTENIMIENTO
La siguiente tabla está basada en el funcionamiento normal del motor. Siga los intervalos horarios o de calendario, lo que
ocurra primero. Se requiere de servicio con mayor frecuencia cuando opere la unidad en condiciones con exceso de polvo o
cargas pesadas.
Elementos de
Mantenimiento
Limpie el generador y revise
pernos y tuercas
Revise el nivel del aceite
Cambie el aceite del motor
(Nota 1)
Limpie la bujía
Limpie el depurador de aire
Limpie salida de escape de
silenciador
Limpie el filtro del combustible
Reemplace el elemento del
depurador de aire
Limpie y ajuste bujías y
electrodos
Reemplace el filtro del aceite
(Nota 1)
Limpie el carburador*
Limpie la cabeza del cilindro*
Limpie la base del motor
(depósito de aceite)*
Revise y ajuste los asientos
de las válvulas*
Ajuste la separación de las
válvulas*
Reemplace la bujía
Reemplace las líneas de
combustible*
Repare el motor* (Nota 2)
*
Cada 8 horas
o diariamente
Cada 50
horas
Cada 200
horas
Cada 500
horas
Cada 1000
horas
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
Estas operaciones de mantenimiento deben ser realizadas por un Centro de Servicio Sears autorizado. Si piensa que está
calificado para llevar a cabo estas maniobras de mantenimiento, deberá ordenar el manual de servicio para las
instrucciones acerca de como realizar estos procedimientos de forma correcta.
NOTA 1: El cambio de aceite y el reemplazo de filtro inicial deberán ser llevados a cabo después de 20 horas de operación.
En adelante, cambie el aceite cada 50 horas y reemplace el filtro del aceite después de 200 horas.
NOTA 2: Debe ser realizado por su Centro de Servicio Sears más cercano.
51
Revise frecuentemente la limpieza del generador y límpielo
cuando elementos como polvo, suciedad, aceite, humedad o
substancias extrañas sean visibles sobre su superficie
exterior.
ESPECIFICACIONES DEL PRODUCTO
Especificaciones del Motor
Tipo . . . . . . . . . . . . . . . . . . . . . . . .Motor a gasolina
OHV Enfriado a
Aire, 4 tiempos,
V-Twin, con Eje
Horizontal
Diámetro x Recorrido . . . . . . . . . . .2-80 mm x 65 mm
Caballos de Fuerza . . . . . . . . . . . .18 a 3600 rpm
Desplazamiento . . . . . . . . . . . . . . .653 cc
Bujía . . . . . . . . . . . . . . . . . . . . . . .NGK BPR6ES
(Champion
RN114C4)
Capacidad del Tanque de Gasolina 10 galones
americanos
Tipo de Aceite . . . . . . . . . . . . . . . .Ver página 45
Capacidad del Depósito de Aceite .1.55 litros
¡PRECAUCION! Nunca inserte objetos o
herramientas a través de las ranuras de enfriamiento
de aire, incluso si el motor no está en
funcionamiento.
NOTA: No recomendamos el uso de mangueras de jardín
para limpiar el generador. El agua podría introducirse en el
sistema de combustible del motor y causar problemas.
Además, si el agua se introduce al generador a través de
las ranuras para aire de enfriamiento, algo del agua quedará
retenida en los espacios vacíos y grietas del aislamiento del
devanado del estator y rotor. La acumulación de agua y
suciedad en los devanados internos del generador
disminuirá eventualmente la resistencia del aislamiento de
estos devanados.
Especificaciones del Generador
Para Limpiar el Generador:
Potencia Máxima . . . . . . . . . . . . . .10,000 vatios
(10.0 kW)
Potencia de Sobretensión . . . . . . . .12,500 vatios
(12.5 kW)
Voltaje AC Nominal . . . . . . . . . . . .120/240 Voltios
Corriente de Carga Máxima
a 240 Voltios . . . . . . . . . . . . . . . .41.7 Amperios
a 120 Voltios . . . . . . . . . . . . . . . .83.3 Amperios
Frecuencia Nominal . . . . . . . . . . . .60Hz a 3600 rpm
Fase . . . . . . . . . . . . . . . . . . . . . . .Monofásica
Factor de Potencia . . . . . . . . . . . . .1.0
•
Utilice un trapo húmedo para limpiar las superficies
exteriores.
•
Puede usar un cepillo de cerdas suaves para retirar la
suciedad endurecida, aceite, etc.
•
Puede usar una máquina aspiradora para eliminar
suciedad y residuos sueltos.
•
Puede usar aire a baja presión (que no exceda los 25
psi) para eliminar la suciedad. Inspeccione las ranuras
para aire de enfriamiento y la apertura del generador.
Estas aberturas deberán mantenerse limpias y
despejadas.
MANTENIMIENTO DEL MOTOR
RECOMENDACIONES GENERALES
¡PELIGRO! Siempre desconecte el cable negativo
de la batería cuando trabaje en el generador.
También desconecte los alambres de las bujías y
manténgalos alejados de las mismas cuando trabaje
en el generador. Esto evita arranques accidentales.
La garantía del generador no cubre los elementos que
hayan sido sujetos al abuso o negligencia del operador.
Para recibir el valor completo de la garantía, el operador
deberá mantener el generador de la forma descrita en este
manual.
Se deberán llevar a cabo algunos ajustes periódicamente
para mantener correctamente su generador.
Revisión del Nivel de Aceite
Todos los ajustes de la sección Servicio y Ajustes de este
manual deberán ser hechos por lo menos una vez en cada
estación. Cumpla con los requisitos de la tabla “Programa
de Mantenimiento” descrita en la página 51.
Vea la sección “ANTES DE DARLE ARRANQUE AL
GENERADOR” en la página 45 para inforción en como
revisar el nivel del aceite. El nivel de aceite deberá revisarse
antes de cada uso o por lo menos cada ocho horas de
operación. Conserve el nivel de aceite adecuado.
MANTENIMIENTO DEL
GENERADOR
Cambio de Aceite y Filtro del Aceite
Cambie el aceite y el filtro del aceite después de las
primeras 20 horas de operación. Cambie el aceite cada
50 horas y reemplace el filtro del aceite cada 200 horas
de ese momento en adelante. Si está utilizando su
generador bajo condiciones de extrema suciedad o polvo, o
en un clima demasiado caliente, haga el cambio de aceite
más frecuentemente.
El mantenimiento del generador consiste en mantener la
unidad limpia y seca. Opere y almacene la unidad en un
ambiente limpio y seco donde no vaya a estar expuesta a
excesos de polvo, suciedad, humedad o a vapores
corrosivos. Las ranuras para aire de enfriamiento del
generador deben permanecer despejadas, sin acumulación
de nieve, hojas u objetos extraños.
52
Siga las siguientes instrucciones para cambiar el aceite
mientras el motor se encuentre caliente:
Limpieza de la Espuma de Uretano
•
Lave y limpie la espuma de uretano en kerosene. Sature
la espuma en una mezcla de 3 partes de kerosene y
1 parte de aceite de motor, después exprímala para
eliminar el exceso de aceite. Limpie o reemplace el
elemento de espuma de uretano cada 50 horas (más a
menudo en condiciones de mucho polvo).
Elemento de Papel
1. Limpie el área alrededor del tapón para drenaje de
aceite, retire el tapón y drene el aceite por completo en
un recipiente adecuado.
2. Una vez haya drenado el aceite, instale el tapón del
drenaje de aceite y apriételo.
3. Coloque un recipiente debajo del filtro de aceite y retire el filtro.
•
4. Recubra el anillo ‘o’ del filtro nuevo con una capa de
aceite de motor. Gire el filtro nuevo en el mismo sentido
de las manecillas del reloj hasta que el empaque tenga
un contacto firme con el adaptador del filtro; después
aprietelo 2/3 de vuelta adicional.
5. Llene el motor con aceite de acuerdo a las instrucciones
descritas en la página 45.
Limpie el elemento de papel golpeándolo
cuidadosamente para retirar la suciedad; elimine el polvo
con aire. Nunca use aceite. Limpie o reemplace el
elemento de papel cada 50 horas de operación y
reemplacelo cada 200 horas o una vez al año. Limpie o
reemplace más a menudo si la unidad funciona en
ambientes muy sucios o polvorientos.
NOTA: Si necesita ordenar un filtro de aire nuevo, por favor
llame al 1-800-336-PART.
6. Haga funcionar el motor por un minuto; detenga el motor
y revise si existe fugas de aceite alrededor del filtro del
aceite; vuelva a revisar el nivel del aceite.
Velocidad de Mando del Motor
7. Cuando la caja del cigüeñal esté llena al nivel correcto,
instale la tapa y apriétela.
¡PRECAUCION! La velocidad del motor fue
ajustada adecuadamente en la fábrica y no requiere
de ajustes adicionales. No intente cambiar la
velocidad del motor. Si cree que el motor está
funcionando muy rápido o muy lento, lleve su motor a
un centro de servicio autorizado para reparación y
ajuste. CAMBIAR LA VELOCIDAD DE MANDO DEL
MOTOR CANCELA LA GARANTIA.
Revisión de las Bujías
Limpie las bujías cada 50 horas y reemplacelas cada
500 horas de operación. Use bujías recomendación. La
separación correcta es 0.6 mm a 0.7 mm.
1. Detenga el motor y saque los alambres de las bujías.
2. Limpie alrededor de las bujías y sáquelas de las bujías.
3. Limpie los depósito de carbón del electrodo de las bujías
utilizando un limpiador de bujías o un cepillo de alambre.
No intente ajustar la calibración de la velocidad de mando
por las siguientes razones:
4. Ajuste la separación de las bujías de 0.6 mm a 0.7 mm.
Instale las bujías con la separación correcta en las
cabezas de los cilindros.
•
Hacer funcionar el motor a velocidades altas es peligroso y
aumenta el riesgo de lesiones personales o daño del equipo.
•
Hacer funcionar el motor a velocidades bajas con cargas
pesadas puede acortar la vida del motor.
Proporcione Servicio al Depurador de Aire
Las calibraciones incorrectas de velocidad también afectan
el funcionamiento eléctrico de su generador de la siguiente
manera:
El depurador de aire de su equipo es una de las áreas más
importantes y deberá mantenerlo en buen estado. Este motor
no funcionará correctamente y podría resultar dañado si lo
hace funcionar con un sistema de depurador de aire sucio.
Limpie el elemento de espuma de uretano cada 25 horas
de operación. Limpie el elemento de papel cada
50 horas de operación o reemplacelo cada 200 horas.
Límpie o reempláce más a menudo si el motor funciona bajo
condiciones de suciedad o polvo excesivo.
Hacer funcionar el motor a altas velocidades crea una
condición de sobrefrecuencia y sobrevoltaje.
•
Hacer funcionar el motor a bajas velocidades crea una
condición de baja frecuencia y bajo voltaje.
IMPORTANTE: La frecuencia y/o el voltaje incorrecto puede
dañar algunas de las cargas electricas conectadas.
Si sospecha que la velocidad del motor es incorrecta,
lleve el generador a un centro de servicio autorizado
para su reparación y ajuste.
¡PRECAUCION! Nunca haga funcionar este
equipo si todo el sistema del depurador de aire no
está instalado en el motor. Esto podría ocasionar el
desgaste prematuro del motor.
•
•
Ajustes del Carburador
El carburador de su motor fue ajustado previamente en la
fábrica. No deberá manipular el carburador ya que esto
cancelará la garantía del sistema de control de emisiones.
Si tiene problemas o su motor es usado en altitudes
mayores de 5,000 pies, póngase en contacto con el
distribuidor autorizado más cercano para los cambios de
calibración correspondientes para altitudes elevadas.
El elemento interno de papel del depurador de aire y el
elemento externo de espuma de uretano pueden ser
retirados después de retirar la perilla y la cubierta del
depurador de aire. Durante la instalación, coloque el
elemento de papel y la espuma de uretano en la base del
depurador de aire. Revise que el anillo protector esté en
su sitio y después instale la cubierta con la perilla
apretada firmemente.
53
ALMACENAMIENTO
GENERALIDADES
•
El generador deberá ser encendido al menos una vez cada
siete días y deberá dejarlo funcionar al menos durante 30
minutos. Si no puede hacer esto y debe almacenar la
unidad por más de 30 días, siga las siguientes instrucciones
como guía para preparar su unidad para almacenamiento.
Cubra los orificios de la bujías con un trapo. Haga girar el
motor por 2-3 segundos y vuelva a instalar la bujías. No
conecte los alambres de las bujías.
•
Retire el cable negativo de la batería para evitar que la
batería se descargue.
¡PELIGRO! Riesgo de incendio, explosión y
quemaduras! La batería funciona con agua. Si usted
almacena el generador en un área que va a estar por
debajo del punto de congelación, deberá retirar la
batería y almacenarla por separado en un área que
no vaya a presentar congelamiento. Si permite que la
batería se congele, el agua en el interior de la batería
se expandirá, rompiendo la batería y derramando su
contenido. El líquido electrólito de la batería es una
solución de ácido sulfúrico bastante cáustica que
puede causar quemaduras severas. Los derrames de
dicha solución también pueden producir gas de
hidrógeno, el cual puede encenderse con la chispa o
llama más insignificante y causar explosión.
¡PELIGRO! Nunca almacene el motor con
combustible en el tanque en recintos cerrados o en
áreas encerradas con poca ventilación donde los
vapores puedan alcanzar llamas abiertas, chispa o
luz de piloto como en un horno, calentador de agua,
secadora de ropa u otro aparato de gas.
ALMACENAMIENTO PARA
PERIODOS PROLONGADOS
Es importante evitar que se formen depósitos de goma en
las partes esenciales del sistema de combustible, como el
carburador, manguera o tanque de combustible, durante el
almacenamiento. También, la experiencia indica que los
combustibles con mezclas de alcohol (llamados gasohol,
etanol o metanol) pueden atraer humedad, la cual lleva a la
separación y formación de ácidos durante el
almacenamiento. La gasolina ácida puede dañar el sistema
de combustible de un motor durante su almacenamiento.
•
Limpie la superficie externa del generador. Revise que
las ranuras de aire de enfriamiento y aberturas del
generador estén abiertas y despejadas.
•
Almacene la unidad en un lugar seco, limpio sin peligro
de congelamiento.
Para evitar problemas con el motor, el sistema de
combustible deberá desocuparse antes de un
almacenamiento de 30 días o más de la siguiente manera:
OTRAS SUGERENCIAS PARA EL
ALMACENAMIENTO:
•
Retire toda la gasolina del tanque de combustible.
•
No almacene gasolina de una estación a otra.
•
Reemplace la caneca de gasolina si comienza a
oxidarse. El óxido y/o la suciedad en la gasolina le
causará problemas.
•
Si es posible, almacene su unidad en un recinto
encerrado y cúbrala para protegerla del polvo y la
suciedad. ASEGURESE DE VACIAR EL TANQUE DEL
COMBUSTIBLE.
•
Cubra su unidad con una cubierta de protección
adecuada que no retenga humedad.
¡PELIGRO! Drene el combustible dentro de un
recipiente adecuado, lejos de llamas abiertas y en
lugares al aire libre. Asegúrese de que el motor esté
frío. No fume.
•
Dele arranque al motor y déjelo funcionar hasta que se
detenga por la falta de combustible.
•
Con el motor todavía caliente, drene el aceite de la caja
del cigüeñal. Vuelva a llenarlo con el grado de aceite
recomendado.
•
Retire las bujías y rocíe aproximadamente ½ onza
(15 ml) de aceite para motor dentro de cada cilindro.
¡PELIGRO! Nunca cubra su generador cuando el
motor y el área del escape estén calientes.
¡PRECAUCION! Evite el rociado del orificio de la
bujía cuando esté girando el motor.
54
DIAGNOSTICO Y REPARACION DE AVERIAS
Problema
El motor está funcionando pero
no existe salida de AC disponible.
Causa
Solución
1.
2.
Cortacircuitos abierto.
Mala conexión o juego de cordones
defectuoso.
El dispositivo conectado está en mal
estado.
Falla en el generador
1.
2.
Reajuste el cortacircuito.
Revise y repare.
3.
1.
2.
Corto circuito en una carga
conectada.
El generador está sobrecargado.
3.
La velocidad del motor es muy lenta.
3.
4.
Circuito del generador en corto.
4.
1.
Depurador de aire sucio.
1.
2.
3.
Sin gasolina.
Gasolina vieja.
2.
3.
4.
4.
5.
6.
El alambre de la bujía no está
conectado a la bujía.
Bujía en mal estado.
Agua en la gasolina.
Conecte otro dispositivo que esté en
buenas condiciones.
Póngase en contacto con el Centro
de Servicio de Sears.
Desconecte la carga eléctrica en
corto.
Vea “No Sobrecargue el Generador”
en la página 50.
Póngase en contacto con el Centro
de Servicio de Sears.
Póngase en contacto con el Centro
de Servicio de Sears.
Limpie o reemplace el depurador de
aire.
Llene el tanque de combustible.
Drene el tanque de gasolina y
llénelo con combustible fresco.
Conecte el alambre a la bujía.
7.
Exceso de cebado.
8.
Bajo nivel de aceite.
3.
4.
1.
El motor funciona bien sin cargas
pero funciona mal cuando las
cargas son conectadas.
El motor no arranca; o arranca y
funciona mal.
9.
Mezcla de combustible
excesivamente rica.
10. Válvula de toma atascada en la
posición abierta o cerrada.
11. El motor ha perdido compresión.
El motor se apaga en pleno
funcionamiento.
Al motor le hace falta potencia.
El motor “no funciona
continuamente” o se detiene.
1.
2.
Sin gasolina.
Nivel de aceite bajo.
3.
Falla en el motor.
1.
La carga es muy alta.
2.
3.
Filtro de aire sucio.
El motor necesita servicio.
1.
El cebador fue abierto muy
rápidamente.
2.
Carburador con mezcla de airecombustible muy rica o muy pobre.
55
4.
2.
5.
6.
Reemplace la bujía.
Drene el tanque de gasolina; llénelo
con combustible fresco.
7. Coloque la palanca del cebador en
“no choke”.
8. Llene la caja del cigüeñal al nivel
adecuado.
9. Póngase en contacto con el Centro
de Servicio de Sears.
10. Póngase en contacto con el Centro
de Servicio de Sears.
11. Póngase en contacto con el Centro
de Servicio de Sears.
1. Llene el tanque del combustible.
2. Llene la caja del cigüeñal al nivel
correcto.
3. Póngase en contacto con el Centro
de Servicio de Sears.
1. Vea “No Sobrecargue el Generador”
en la página 50.
2. Reemplace el filtro de aire.
3. Póngase en contacto con el Centro
de Servicio de Sears.
1. Mueva el cebador a la posición
intermedia hasta que el motor
funcione suavemente.
2. Póngase en contacto con el Centro
de Servicio de Sears.
GARANTÍA DEL SISTEMA DE CONTROL DE EMISIÓN
Período de Cobertura
SUS DERECHOS DE GARANTÍA Y
OBLIGACIONES
Sears garantiza al propietario original y a cada comprador
subsecuente que el motor se encuentra libre de defectos en
materiales y mano de obra, los cuales pueden causar la
falla de la parte garantizada por un periodo de dos años.
El Comité de Recursos del Aire de California (The California
Air Resources Board - "CARB"), y Sears Roebuck and Co.,
USA, se complacen en explicar la Garantía del Sistema de
Control de Emisión de su modelo del año 2000 y
subsiguientes, del pequeño motor fuera de la carretera
(motor). En California, los motores nuevos deben ser
diseñados, construídos y equipados para cumplir con los
estándares de anti-humo del Estado. Sears debe garantizar
el sistema de control de emisión en su motor para los
períodos de tiempo abajo mencionados, considerando que
no ha existido ningún abuso, negligencia o mantenimiento
inapropiado de su motor.
¿QUÉ SE ENCUENTRA CUBIERTO?
Reparación o Reemplazo de las Partes
Su sistema de control de emisión incluye partes tales como
el carburador y el sistema de ignición.
•
La reparación o reemplazo de cualquier parte bajo
garantía será llevada a cabo sin costo alguno para el
propietario, en un centro de servicio aprobado por Sears.
•
Si usted tiene alguna pregunta referente a sus derechos
y responsabilidades de la garantía, debería contactar al
centro de servicio autorizado más cercano o llame a
Sears al 1-800-473-7247.
Período de Garantía
Donde exista una condición de garantía, Sears reparará su
motor sin costo alguno. Los gastos cubiertos bajo esta
garantía incluyen el diagnóstico, las partes y la mano de
obra.
Cualquier parte bajo garantía que no se encuentre prevista
para ser reemplazada como mantenimiento requerido, o que
se encuentre planificada solamente para una inspección
regular al efecto de "reparación o reemplazo como sea
necesario" deberá ser garantizada por dos años. Cualquier
parte bajo garantía que se encuentre prevista para ser
reemplazada como mantenimiento requerido, deberá ser
garantizada por el período de tiempo hasta el primer
reemplazo planificado para esa parte.
Cobertura de la Garantía del Fabricante
Los motores modelos del año 2000 y subsiguientes están
garantizadas por dos años. Si cualquier parte relativa a la
emisión de su motor (como se muestra abajo) se encuentra
defectuosa, esa parte será reparada o reemplazada por
Sears.
Diagnosis
Responsabilidades del Propietario de la
Garantía
El propietario no debería pagar ningún trabajo por diagnosis
la cual lleve a la determinación de que la parte bajo garantía
se encuentra defectuosa, si el trabajo de diagnosis se lleva
a cabo en un centro de servicio autorizado de Sears.
Como propietario del motor, usted es responsable por llevar
a cabo el mantenimiento requerido como se explica en el
manual del propietario. Sears recomienda que usted retenga
todos los recibos que tengan que ver con el mantenimiento
de su motor, pero Sears no puede negar la garantía
solamente debido a la falta de recibos o la falta por parte de
usted en llevar a cabo el previsto de antemano.
Daños Consiguientes
Es posible que Sears sea responsable por daños causados
a otras partes del motor debido a la falla de una parte que
se encuentre aún bajo garantía.
Como propietario del motor, usted debe saber que Sears
puede negarle la cobertura de la garantía si su motor o
parte del mismo ha fallado debido al abuso, negligencia,
mantenimiento inapropiado, modificaciones no aprobadas o
el uso de partes no hechas o aprobadas por el fabricante
original del equipo.
¿QUÉ NO SE ENCUENTRA
CUBIERTO?
Todas las fallas causadas por el abuso, neglicencia o
mantenimiento inapropiado, no se encuentran cubiertas.
Anexos o Partes Modificadas
Usted es responsable por llevar su motor a un centro de
reparación autorizado de Sears tan pronto como ocurra el
problema. Las reparaciones basadas en la garantía
deberían llevarse a cabo en un tiempo considerable, no
mayor de 30 días.
El uso de anexos o partes modificadas puede representar
problemas al reclamar la garantía. Sears no es responsable
en cubrir las fallas de partes bajo garantía causadas por el
uso de anexos o partes modificadas.
Si usted tiene una pregunta referente a sus derechos y
responsabilidades de la garantía, debería contactar a su
centro de servicio autorizado más cercano o llame a Sears
al 1-800-473-7247.
Cómo Presentar un Reclamo
Si usted tiene alguna pregunta referente a sus derechos y
responsabilidades de la garantía, debería contactar al centro
de servicio autorizado más cercano o llame a Sears al
1-800-473-7247.
Fecha de Comienzo de la Garantía
La garantía comienza al momento de la compra.
56
Dónde Obtener el Servicio de Garantía
Declaración de Mantenimiento
Los servicios de garantía o de reparación deberían ser
provistos en todos los centros de servicios autorizados de
Sears.
Es su responsabilidad llevar a cabo todas las
inspecciones y servicios de mantenimientos planificados
en los momentos recomendados en el manual de 1998 y
subsiguientes y retener la prueba de que las
inspecciones y los servicios de mantenimiento son
llevados a cabo en sus momentos respectivos. Sears no
va a negar un reclamo de garantía solamente porque
usted no tiene un récord del mantenimiento; sin embargo,
Sears puede negar un reclamo de garantía si la falta en
llevar a cabo el mantenimiento requerido, por parte de
usted, produjo que una parte bajo garantía fallara. La
prueba la cual usted mantiene, debería ser dada a cada
propietario subsiguiente del motor. Usted tiene la
responsabilidad de llevar a cabo el mantenimiento
previsto descrito abajo, basado en los procedimientos en
el manual del propietario. El mantenimiento planificado
que se abajo se explica, se basa en el plan normal de
operación del motor:
Mantenimiento, Reemplazo y
Reparación de las Partes Relacionadas
con la Emisión
Cualquier parte de reemplazo aprobada por Sears usada
en la ejecución de cualquier mantenimiento de garantía o
reparación de partes relacionadas con la emisión, será
provista sin cobrar al propietario, si dicha parte se
encuentra bajo garantía.
Lista de Partes de la Garantía para el
Control de la Emisión
1. Sistema para medir el combustible
a.
Carburador y partes Internas
b.
Sistema estárter
c.
Filtro del combustible, si se encuentra
2. Sistema de Inducción del Aire
a.
Elemento del filtro del Aire
b.
Tubo de toma, si se encuentra
3. Sistema de Ignición
a.
Bujía
b.
Magneto
4. Tubo de Escape, si se encuentra
5. Otros artículos usados en los sistemas arriba
mencionados.
a.
Manguera del combustible, abrazaderas y juntas
selladoras
El Horario de la Conservación
Procedimiento
Intérvalos de Tiempo
1
Limpie el motor y chequee los tornillos y tuercas
Cada 8 horas (diariamente)
2
Chequee y vuelva a llenar el aceite del motor
Cada 8 horas (llene de nuevo diariamente hasta el límite
superior)
3
Chequee el aceite del motor
Las primeras 20 horas y cada 50 horas después
4
Limpie la bujía
Cada 50 horas (semanalmente)
5
Limpie el limpiador del aire
Cada 50 horas
6
Chequee la salidad del silenciador
Limpie si es necesario cada 50 horas (mensualmente)
7
Limpie el filtro del combustible
Cada 200 horas (mensualmente)
8
Limpie y ajuste la bujía y electrodos
Cada 200 horas
9
Reemplace el elemento del limpiador del aire
Cada 200 horas
10
Limpie el carburador
Cada 500 horas
11
Limpie el carbón en la cabeza del cilindro
Cada 500 horas
12
Ajuste la posición de la válvula
Cada 500 horas
13
Reemplace las bujías
Cada 500 horas
14
Reemplace las líneas del combustible
Cada 1000 horas (anualmente)
15
Revise el motor si es necesario
Cada 1000 hora
57
NOTAS
58
NOTAS
59
For in-home major brand repair service:
Call 24 hours a day, 7 days a week
SM
1-800-4-MY-HOME
(1-800-469-4663)
Para pedir servicio de reparación a domicilio - 1-800-676-5811
In Canada for all your service and parts needs call
- 1-800-665-4455
Au Canada por tout le service ou les pièces
For the repair or replacement parts you need:
Call 7 am - 7 pm, 7 days a week
1-800-366-PART (1-800-366-7278)
Para ordenar piezas con entrega a domicilio - 1-800-659-7084
For the location of a Sears Parts and Repair Center in your area:
Call 24 hours a day, 7 days a week
1-800-488-1222
For information on purchasing a Sears Maintenance Agreement
or to inquire about an existing Agreement:
Call 9 am - 5 pm, Monday - Saturday
1-800-827-6655

* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project
