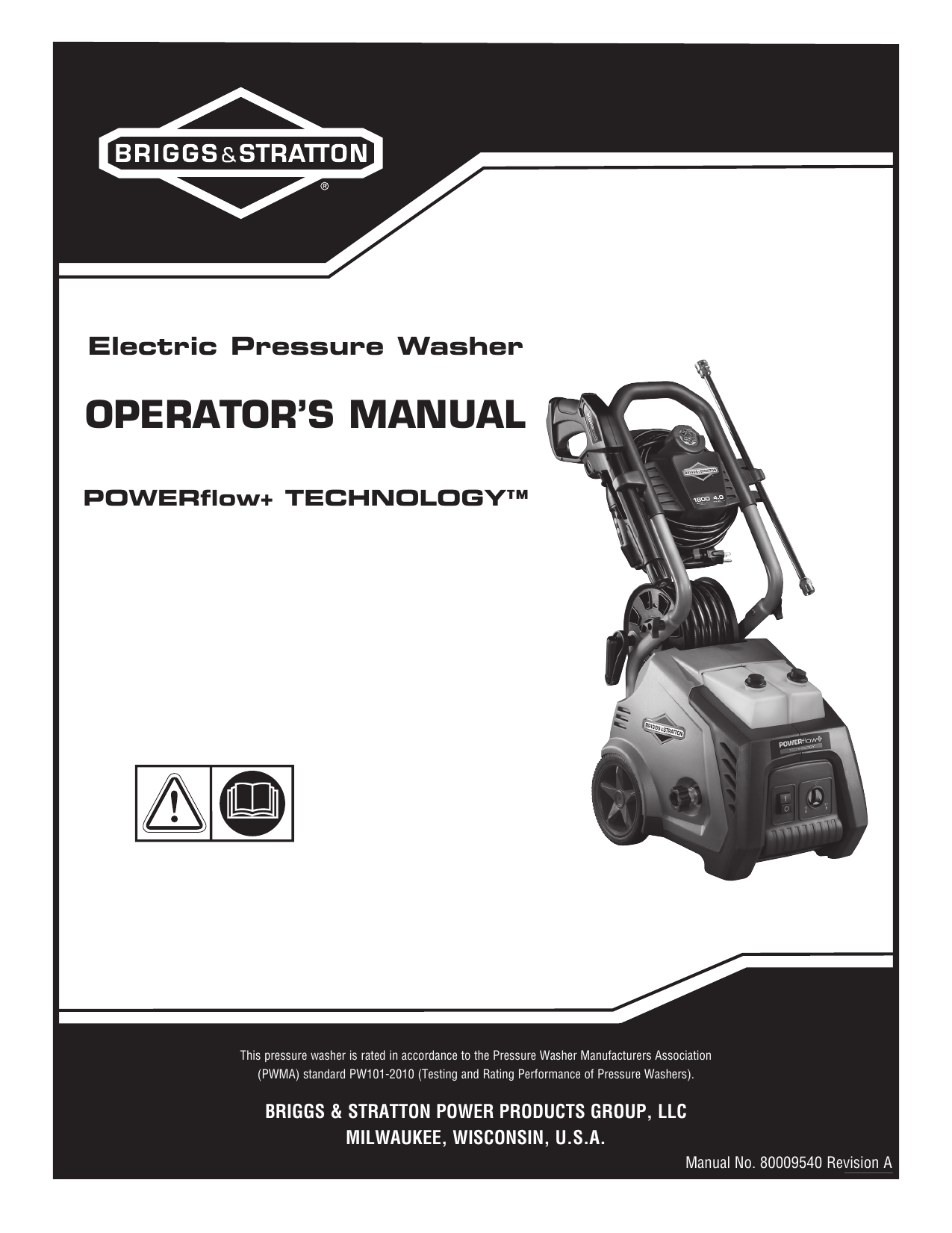

Electric Pressure Washer
OPERATOR’S MANUAL
POWERflow+ TECHNOLOGY™
This pressure washer is rated in accordance to the Pressure Washer Manufacturers Association
(PWMA) standard PW101-2010 (Testing and Rating Performance of Pressure Washers).
BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC
MILWAUKEE, WISCONSIN, U.S.A.
Manual No. 80009540 Revision A
Thank you for purchasing this quality-built Briggs & Stratton® electric pressure washer. We are pleased that you’ve placed your
confidence in the Briggs & Stratton brand. When operated and maintained according to the instructions in this manual, your Briggs &
Stratton electric pressure washer will provide many years of dependable service.
This manual contains safety information to make you aware of the hazards and risks associated with electric pressure washers and
how to avoid them. Because Briggs & Stratton does not necessarily know all the applications this electric pressure washer could
be used for, it is important that you read and understand these instructions thoroughly before attempting to start or operate this
equipment. Save these original instructions for future reference.
This electric pressure washer requires final assembly before use. Refer to the Assembly section of this manual for instructions on
final assembly procedures. Follow the instructions completely.
Where to Find Us
You never have to look far to find Briggs & Stratton support and service for your electric pressure washer. Consult your Yellow Pages.
There are over 30,000 Briggs & Stratton authorized service dealers worldwide who provide quality service. You can also contact Briggs
& Stratton Customer Service by phone at (800) 743-4115, or on the Internet at BRIGGSandSTRATTON.COM.
Electric Pressure Washer
Model Number
Revision
Serial Number
Date Purchased
Copyright © 2014. Briggs & Stratton Power Products Group, LLC
Milwaukee, WI, USA. All rights reserved.
Briggs & Stratton Power Products is a registered
trademark of Briggs & Stratton Corporation
Milwaukee, WI, USA
2
BRIGGSandSTRATTON.COM
Table of Contents
Operator Safety . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Equipment Description . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Important Safety Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Assembly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Unpack Electric Pressure Washer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Prior to Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Assemble Handle to Hose Reel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Assemble Handle to Main Unit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Lubricate O-Rings . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Connect Hoses and Water Supply . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Connect Nozzle Extension and 7-in-1 Nozzle . . . . . . . . . . . . . . . . . . . . . . . 8
Checklist Before Starting Pump Motor . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Servicing of a Double-Insulated Appliance . . . . . . . . . . . . . . . . . . . . . . . . . 8
Features and Controls . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
How to Start Your Electric Pressure Washer . . . . . . . . . . . . . . . . . . . . . . 10
How to Stop Your Electric Pressure Washer . . . . . . . . . . . . . . . . . . . . . . 11
How to Use 7-in-1 Nozzle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Applying Detergent . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Electric Pressure Washer Rinsing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
How to Store Accessories . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
General Recommendations . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Electric Pressure Washer Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Nozzle Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Pump and Motor Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
After Each Use . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Winter or Long Term Storage . . . . . . . . . . . . . . . . . . . . . . . 15
Initial Storage Procedures . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Protecting the Pump . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Final Storage Procedures . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Electric Pressure Washer Owner Warranty . . . . . . . . . . . . . . . . . . . . . . . . 17
Product Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
3
Operator Safety
SAVE THESE INSTRUCTIONS
Equipment Description
WARNING Failure to read and follow the operator’s
manual and all operating instructions before using
could result in death or serious injury.
• Read this manual carefully and become familiar with your
electric pressure washer. Know its applications, its limitations,
and any hazards involved.
Every effort has been made to ensure that the information in
this manual is accurate and current. However, we reserve the
right to change, alter, or otherwise improve the product and this
document at any time without prior notice.
POWERflow+ Technology
POWERflow+ Technology is a deep cleaning pressure washer
with both high pressure to lift dirt AND high flow to easily wash it
away. In the high flow mode, POWERflow+ Technology enhances
the cleaning experience by providing extended reach, power
soaping, and faster rinsing capabilities.
The force behind POWERflow+ is in the pump with two separate
cleaning modes: high pressure and high flow. The high-pressure
mode delivers up to 1800 PSI (pounds square inch) and is ideal
for cleaning the toughest stains, mildew and grime from decks,
driveways and siding, while the high-flow mode delivers up to
4 GPM (gallons per minute) to power-rinse away dirt, soap and
debris. The high flow mode also makes it the best to use for
washing delicate surfaces such as patio furniture, vehicles, and
children’s outdoor play sets and toys.
Briggs & Stratton’s POWERflow+ Technology is a system of
components working in concert to deliver the high-flow capability.
Water is sent from the pump to the specially designed 26 ft. hose
and into the custom-engineered POWERflow+ gun with soft grip
handle. Water then flows into the exclusive 7-in-1 nozzle that
allows user to change from High Pressure to High Flow, without
changing nozzle tips, and propels the stream up to 30 ft.
Ground Fault Circuit Interrupter Protection
This pressure washer is provided with a ground-fault circuitinterrupter (GFCI) built into the plug of the power supply cord.
This device provides additional protection from the risk of
electric shock. Should replacement of the plug or cord become
necessary, use only identical replacement parts that include GFCI
protection.
Automatic Shut-Off
The electric pressure washer is equipped with a sensor that will
detect that water flow has stopped when releasing or locking the
spray gun trigger. The sensor will cause the motor to shut off for
as long as the spray gun trigger is released or locked.
If the motor continues to run when the spray gun trigger is
released or locked, DO NOT USE THE MACHINE. Call the electric
pressure washer helpline at (800) 743-4115 for assistance.
4
NOTICE The electric pressure washer is equipped with a main
power ON/OFF switch. The switch should always be moved to the
OFF position (0) when the electric pressure washer is not being
used to prevent possible damage.
Motor Overload
The electric motor in this electric pressure washer is equipped
with an overload protection device (thermostat). This device will
automatically shut off the motor if the motor overheats or draws
excessive current.
If the overload protection device is tripped, disconnect the power
supply by turning the master ON/OFF switch to the OFF (0)
position. Let unit cool for 30 minutes. Then turn the master ON/
OFF switch to the ON (I) position to resume operation.
Important Safety Information
Please read and understand this entire manual before attempting
to assemble, operate or service the product. Follow the
maintenance instructions specified in this manual. If you have
any questions regarding the product, please call customer service
at (800) 743-4115, 8 a.m. - 5 p.m., CST, Monday - Friday.
Safety Symbols and Meanings
Read Manual
Electrical Shock
Fire
Slippery Surface
Fall
Fluid Injection
Projectile
Flying Objects
Chemical Burn
The safety alert symbol indicates a potential personal injury
hazard. A signal word (DANGER, WARNING, or CAUTION) is used
with the alert symbol to designate a degree or level of hazard
seriousness. A safety symbol may be used to represent the type
of hazard. The signal word NOTICE is used to address practices
not related to personal injury.
DANGER indicates a hazard which, if not avoided, will result in
death or serious injury.
WARNING indicates a hazard which, if not avoided, could
result in death or serious injury.
CAUTION indicates a hazard which, if not avoided, could result
in minor or moderate injury.
NOTICE address practices not related to personal injury.
BRIGGSandSTRATTON.COM
For Servicing of a Double-Insulated Appliance, See Assembly
Section.
WARNING Risk of electrocution. Use of an extension cord
could cause electric shock or burn resulting in death
or serious injury.
• DO NOT use an extension cord with this electric pressure
washer. Your home’s electrical circuit receptacle or extension
cord may not provide lifesaving ground-fault circuitinterruption protection.
WARNING Risk of electrocution. Contacting both power
conductors, at the same time could cause electric
shock or burn resulting in death or serious injury.
• Inspect cord before each use, DO NOT use if cord is
damaged.
• The product is equipped with a ground fault circuit interrupter
(GFCI) built into the power cord plug. If replacement of the
plug or cord is required, use only identical replacement parts.
• Keep all connections dry and off the ground.
• DO NOT touch plug with wet hands.
• DO NOT run cord through doorways, windows, holes in
ceilings, walls, or floors.
• DO NOT walk on cord.
• DO NOT drive over, drag or place objects over cord.
• DO NOT spray near power source.
WARNING Use of electric pressure washer could create
puddles and slippery surfaces.
Risk of kickback. Spray gun could kickback
causing you to fall resulting in death or
serious injury.
• Operate the electric pressure washer from a stable surface.
• Do not overreach or stand on unstable support. Keep good
footing and balance at all times.
• The cleaning area should have adequate slopes and drainage
to reduce the possibility of a fall due to slippery surfaces.
• Be extremely careful if you must use the electric pressure
washer from a ladder, scaffolding, or any other similar
location.
• Firmly grasp spray gun with both hands when using power
spray modes to avoid injury when spray gun kicks back.
WARNING Risk of eye or bodily injury. Spray could splash
back, propel objects or cause internal harm
resulting in serious injury.
• Always wear indirect vented (chemical splash) safety goggles
marked to comply with ANSI Z87.1 when using or in vicinity
of this equipment. NEVER substitute safety glasses or drycondition goggles for indirect vented safety goggles.
• Know how to stop the pressure washer and bleed pressure
quickly. Be thoroughly familiar with the controls.
• DO NOT allow CHILDREN to operate the electric pressure
washer.
• Keep operating area clear of all persons.
• Inspect high pressure hose before each use. NEVER repair
high pressure hose; replace it.
• DO NOT repair leaking connections with sealant of any kind;
replace o-rings and gaskets.
• Keep hose connected to electric pressure washer and spray
gun while system is pressurized.
• ALWAYS point spray gun in safe direction while system is
pressurized and squeeze spray gun trigger to release high
pressure, every time you turn off the pressure washer.
• DO NOT aim spray gun at people or animals.
• DO NOT drink from hose connected accessories.
• DO NOT secure spray gun in open position.
• DO NOT leave spray gun unattended while the electric
pressure washer is in ON (I) position.
• DO NOT use a spray gun which does not have a trigger lock
or trigger guard in place and in working order.
• Always be certain spray gun and accessories are correctly
attached.
• Stay alert – watch what you are doing.
• DO NOT operate the product when fatigued or under the
influence of alcohol or drugs.
• Close supervision is necessary when this product is used near
children.
WARNING The high pressure stream of water that this
equipment produces could cut through skin and its
underlying tissues, resulting in serious injury and
possible amputation.
Spray gun traps high water pressure, even when motor is
stopped and water is disconnected, which could result in
serious injury.
• NEVER aim spray gun at people, animals, or plants.
• ALWAYS point spray gun in safe direction, squeeze spray
gun trigger to release high pressure, every time you turn off
pressure washer.
5
WARNING Risk of fire. Spraying flammable liquids could
result in death or serious injury.
• DO NOT spray flammable liquids.
WARNING Risk of fire. Overheated cord could result in
death or serious injury.
• Uncoil cord completely prior to use.
• DO NOT cover cord with any material.
WARNING Chemical Burn Hazard.
Chemicals could cause burns resulting in
death or serious injury.
• Always wear indirect vented (chemical splash) safety goggles
marked to comply with ANSI Z87.1 when using chemicals.
• DO NOT substitute safety glasses or dry-condition goggles
for indirect vented safety goggles.
• DO NOT use caustic liquid with electric pressure washer.
• Use ONLY pressure washer safe detergents/soaps. Follow all
manufacturers instructions.
6
WARNING This product contains lead and lead
compounds, known to the State of California to cause birth
defects or other reproductive harm. Wash your hands after
handling this product.
NOTICE High pressure spray could damage fragile items
including glass.
• DO NOT point spray gun at glass when using 0° nozzle
setting.
• NEVER aim spray gun at plants.
NOTICE Improper treatment of electric pressure washer could
damage it and shorten its life.
• If you have questions about intended use, ask dealer or
contact authorized service center.
• DO NOT operate units with broken or missing parts, or
without protective housing or covers.
• DO NOT by-pass any safety device on the electric pressure
washer.
• DO NOT modify the electric pressure washer in any way.
• Before starting the electric pressure washer in cold weather,
check all parts of the equipment to be sure ice has not formed
there.
• DO NOT move the electric pressure washer by pulling on
hoses. Move unit using the transport handle supplied.
• Use ONLY branded accessories intended for use with this
product.
BRIGGSandSTRATTON.COM
Assembly
ead entire operator’s manual before you attempt to
R
assemble or operate your new electric pressure
washer.
Your electric pressure washer requires some assembly but
is quickly ready for use. If you have any problems with the
assembly of your electric pressure washer, please call the
electric pressure washer helpline at (800) 743-4115. If calling for
assistance, please have the model, revision, and serial number
from the identification label available.
Assemble Handle to Hose Reel
1. Attach handle (A) to hose reel with screw (B). Tighten with a
#2 philips screwdriver.
B
A
Tools Needed
• Philips screwdriver #2
Unpack Electric Pressure Washer
1. Remove everything from carton.
2. Ensure you have all included items prior to assembly.
Items Included in the Carton
• Main unit with hose reel
• Handle with accessory tray
• Spray gun
• High pressure hose (on hose reel)
• Nozzle extension
• 7-in-1 nozzle
• Hose reel handle
• Parts bag (which includes the following):
• Screw
• Handle bolts (2)
• Plastic knobs (2)
• O-ring kit
• Nozzle cleaning tool
• Operator’s manual
• Owner’s registration card
Check all contents. If any parts are missing or damaged, call the
electric pressure washer helpline at (800) 743-4115.
Become familiar with each component before assembling the
electric pressure washer. Identify contents with the illustration
shown in Features and Controls.
Prior to Operation
1. Please fill out and send in the registration card.
2. Read and perform the following instructions while paying
close attention to all warnings and notices.
NOTICE For best performance, connect ONLY to water source
capable of supplying greater than 5 gpm (18.9 l) and no less
than 25 psi (1.72 bars) at the electric pressure washer end of
garden hose. Inspect all equipment, hoses and accessories
thoroughly before each use, DO NOT use if damaged.
• ONLY use branded accessories intended for use with this
product.
• For optimum performance, DO NOT use a garden hose that
exceeds 50 feet in length.
• Replace only with original equipment parts. To order, call
(800) 743-4115 or visit BRIGGSandSTRATTON.COM.
Assemble Handle to Main Unit
1. Place handle (C) onto handle supports connected to main
unit. Make sure holes in handle align with holes on handle
supports.
D
C
E
2. Insert handle bolts (D) through holes from inside of unit
and attach a plastic knob (E) from outside of unit. Tighten
by hand.
Lubricate O-Rings
Lubrication of o-rings is extremely important for installation and
operation. The use of a lubricant (petroleum or synthetic grease)
during assembly helps seat o-rings properly and provides an
improved seal. It also helps protect the o-ring from damage by
abrasion, pinching or cutting and extends the life of the o-ring.
NOTICE ALWAYS apply a small amount of lubricant on o-rings
prior to assembling the garden hose to the pump (A), high pressure
hose (gun end) (B), nozzle extension (C) and spray gun (D).
A
C
B
D
Lubricate all connections shown below, following these instructions:
1. Inspect and clean connecting surfaces prior to lubrication and
assembly.
7
2. Use lubricants sparingly during assembly; a light film is all
that is required.
3. Use a small brush or cotton swab to apply grease directly to
o-rings where they are not accessible (QC fitting, M22 fitting).
2. Attach nozzle extension to spray gun. Tighten by hand.
Connect Hoses and Water Supply
NOTICE Use ONLY cold water (less than 100°F).
1. Attach garden hose (50 ft. / 15.24 m maximum) to water
supply.
2. Run water through garden hose for 30 seconds to flush the
hose of debris. Turn off water.
3. Confirm that water inlet screen (A) is installed in water inlet
coupling (B).
3. Pull back on collar of nozzle extension, insert 7-in-1 nozzle
and release collar. Tug on 7-in-1 nozzle to make sure it is
securely in place. See How to Use 7-in-1 Nozzle.
A
B
C
NOTICE DO NOT run the pump without the water supply
connected and turned on.
• Damage to equipment resulting from failure to follow this
instruction will void warranty.
4. Attach garden hose (C) to the water inlet coupling (B). Tighten
by hand.
5. Uncoil high pressure hose completely from hose reel.
6. Attach end of high pressure hose to the spray gun. Press red
button (D) on spray gun, then insert end of high pressure
hose (E) into gun until it SNAPS into place. Release the red
button and make sure connection is secure.
4. Turn OFF water and release trigger. Point gun in a safe
direction and make sure trigger cannot be squeezed.
Checklist Before Starting Pump Motor
Review the unit’s assembly to ensure you have performed all of
the following.
1. Be sure to read Operator Safety and Operation before using
the electric pressure washer.
2. Check for properly tightened hose connections.
3. Check to make sure there are no kinks, cuts, or damage to
hoses.
4. Provide a proper water supply at an adequate flow.
5. Plug electrical power cord into a dedicated electrical circuit
rated for 120 Volts AC at 15 Amps that is properly installed
in accordance with all local codes and ordinances. Check that
circuit is not used to supply any other electrical needs.
Servicing Of A Double-Insulated Appliance
D
E
Connect Nozzle Extension and 7-in-1 Nozzle
1. Turn ON water, point gun in a safe direction, press trigger
lock button (F), then squeeze trigger to purge pump system
and spray gun of air and impurities.
In a double-insulated product, two systems of insulation are
provided instead of grounding. No grounding means is provided
on a double-insulated product, nor should a means for grounding
be added to the product. Servicing a double-insulated product
requires extreme care and knowledge of the system, and should
be done only by qualified service personnel. Replacement parts
for a double-insulated product must be identical to the parts they
replace. A double-insulated product is marked with the words
“DOUBLE INSULATION” or “DOUBLE INSULATED.”
The symbol
means DOUBLE-INSULATED APPLIANCE.
F
8
BRIGGSandSTRATTON.COM
Features and Controls
Read the Operator’s Manual and safety rules before operating your electric pressure washer.
Compare the illustrations with your electric pressure washer to familiarize yourself with the locations of various controls and
adjustments. Save this original manual for future reference.
A
B
C
D
E
F
N
G
M
H
L
J
A - Spray Gun — Controls the application of water onto cleaning
surface with trigger device. Includes trigger lock.
B - 7-in-1 Nozzle — Contains seven different spray pattern
nozzles for various applications.
C - Accessory Tray — Provides convenient storage for standard
and optional accessories.
D - Nozzle Extension with Quick Connect — Allows you to
switch between 7-in-1 nozzle and optional accessories.
E - High Pressure Hose — Connect one end to high pressure
water outlet on hose reel and the other end to spray gun.
F - Warning Label — Identifies hazards to be avoided when
using your pressure washer.
G - Detergent Tanks — Use to hold up to one quart (0.95 l) of
pressure washer safe detergent in each tank.
K
H - Master ON/OFF Toggle Switch — Push top of switch in (I)
to turn pressure washer ON. Push bottom of switch in (0) to
turn pressure washer OFF.
J - Detergent Selector Switch — Allows you to select which
detergent tank you want to use.
K - Electric Cord with GFCI — The electric pressure washer and
operator is protected by a ground fault circuit interrupter
(GFCI).
L - Identification Label — Provides model and serial number of
pressure washer. Please have these readily available if calling
for assistance.
M- Water Supply Inlet — Connect to water supply using a 50 ft.
(15.24 m) maximum garden hose.
N - Hose Reel — Provides convenient storage for high pressure
hose.
9
Operation
How to Start Your Electric Pressure Washer
Follow the instructions below in the order presented. If you have
any problems operating your electric pressure washer, please call
the electric pressure washer helpline at (800) 743-4115.
WARNING Risk of eye injury. Spray could splash back
or propel objects resulting in serious injury. Always
wear indirect vented (chemical splash) safety goggles
marked to comply with ANSI Z87.1 when using or in
vicinity of this equipment. NEVER substitute safety glasses or
dry-condition goggles for indirect vented safety goggles.
1. Place the electric pressure washer near an outside water
source capable of supplying water at a flow rate greater than
5 gallons per minute (18.9 l) and no less than 25 psi (1.72
bars) at the electric pressure washer end of garden hose.
DO NOT siphon supply water.
2. Connect garden hose to water inlet.
3. Check that high pressure hose is tightly connected to spray
gun. See Connect Hoses and Water Supply for illustrations.
NOTICE DO NOT run the pump without the water supply
connected and turned on.
• Damage to equipment resulting from failure to follow this
instruction will void warranty.
4. Turn ON water, point gun in a safe direction, press trigger
lock button and squeeze trigger to purge pump system of air.
5. Install nozzle extension and 7-in-1 nozzle onto spray gun.
See Connect Hoses and Water Supply and How to Use 7-in-1
Nozzle for details.
6. Press the master ON/OFF switch (A) to the OFF (0) position.
WARNING Risk of electrocution. Use of an extension cord
could cause electric shock or burn resulting in death
or serious injury.
• DO NOT use an extension cord with this electric pressure
washer. Your home’s electrical circuit receptacle or extension
cord may not provide lifesaving ground-fault circuitinterruption protection.
7. Plug electrical power cord into a dedicated electrical circuit
rated for 120 Volts AC at 15 Amps that is properly installed in
accordance with all local codes and ordinances. Circuit is not
to supply any other electrical needs. The indicator light on the
GFCI should be ON.
NOTICE The indicator light must be ON for the electric pressure
washer to operate.
WARNING Risk of electrocution. Non-operating ground
fault circuit interrupter (GFCI) could result in death or
bodily injury. If indicator light does not stay ON after
test and reset, do not use GFCI.
8. Press TEST button (B). The indicator light (C) should be OFF.
D
A
B
C
9. Press RESET button (D). The indicator light (C) should be ON.
NOTICE DO NOT use the electric pressure washer if above test
fails.
10. Press the master ON/OFF switch to the pressure washer ON
(I) position.
11. Point gun in a safe direction, press trigger lock button and
squeeze trigger. The electric pressure washer motor will start
and stop as spray gun trigger is depressed and released.
The electric pressure washer is now ready for use. Instructions
for use of the supplied accessories are given later in this section.
NOTICE DO NOT run pressure washer for more than 1 hour in a
2 hour period.
10
BRIGGSandSTRATTON.COM
How to Stop Your Electric Pressure Washer
How to Use 7-in-1 Nozzle
The electric pressure washer motor runs only when the trigger is
engaged. To stop the electric pressure washer and turn off the
motor:
1. Release spray gun trigger.
2. Press the master ON/OFF switch to the OFF (0) position.
NOTICE Releasing the trigger will shut off the motor but does
not shut off electrical power to the unit.
3. Turn off water supply.
4. ALWAYS point spray gun in a safe direction, press trigger
lock button and squeeze trigger to relieve built up pressure in
the unit.
The 7-in-1 nozzle allows you to switch between seven different
spray pattern nozzles. Release trigger on spray gun to engage
safety lock before changing spray patterns. The spray patterns
vary as shown below.
WARNING The high pressure stream of water that this
equipment produces could cut through skin and its
underlying tissues, resulting in serious injury and
possible amputation.
Spray gun traps high water pressure, even when motor is
stopped and water is disconnected, which could result in
serious injury.
• Keep high pressure hose connected to pump and spray gun
while system is pressurized.
• ALWAYS point spray gun in safe direction, squeeze spray
gun trigger to release high pressure, every time you turn off
pressure washer.
5. Disconnect GFCI plug from outlet and coil power cord.
6. Wrap high pressure hose on hose reel.
7. Coil and store power cord, spray gun, nozzle extension and
7-in-1 nozzle on the accessory tray.
Follow these instructions to change nozzle patterns:
1. Select desired spray pattern:
•Select Maximum 0° nozzle setting for stubborn or hard
to reach surface such as second story surfaces, paint
removal, oil stains, rust removal or other stubborn
substances (tar, gum, grease, wax, etc.).
• Select General 15° nozzle setting for tougher cleaning
tasks. Ideal for removing grease and dirt from hard
surfaces. Also capable of stripping paint when held at a
45° angle.
• Select Gentle 40° nozzle setting for gentle cleaning
of cars/trucks, boats, RV’s, patio furniture, lawn
equipment, etc.
• Select Fan Spray nozzle setting for optimal high flow
rinsing away of light dirt and debris.
• Select Fan Spray with Soap nozzle setting for delicate
surface cleaning of cars, trucks, childrens play
equipment, patio furniture, etc.
• Select Extended Reach nozzle setting for quick high flow
clean up and long reach cleaning of second story siding
and windows.
• Select Extended Reach with Soap nozzle setting to
propell soap to second story siding and windows.
2. Turn dial until desired spray pattern lines up with arrow on
7-in-1 nozzle.
Usage Tips
• For most effective cleaning, keep 7-in-1 nozzle from 8 to
24 inches away from cleaning surface.
• If you get 7-in-1 nozzle too close, especially using a high
pressure spray pattern nozzle, you may damage surface
being cleaned.
• Do Not get closer than 6 inches (15 cm) when cleaning
tires.
High Pressure Mode
High Flow Mode
0˚
15˚
40˚
Maximum
General
Gentle
Fan Spray
Fan Spray
with Soap
Extended Reach
Extended Reach
with Soap
11
Applying Detergent
Electric Pressure Washer Rinsing
WARNING Chemical Burn Hazard.
Chemicals could cause burns resulting in
death or serious injury.
• Always wear indirect vented (chemical splash) safety goggles
marked to comply with ANSI Z87.1 when using chemicals.
• DO NOT substitute safety glasses or dry-condition goggles
for indirect vented safety goggles.
• DO NOT use caustic liquid with electric pressure washer.
• Use ONLY pressure washer safe detergents/soaps. Follow all
manufacturers instructions.
To apply detergent, follow these steps:
1. Review use of 7-in-1 nozzle shown in How to Use 7-in-1
Nozzle.
2. Prepare your detergent solution as required by job to be
performed.
3. Remove cap from each detergent tank.
1. Select desired high pressure nozzle following instructions
How to Use 7-in-1 Nozzle.
2. Keep spray gun a safe distance from area you plan to spray.
WARNING Risk of kickback.
Spray gun could kickback causing you to fall resulting
in death or serious injury.
• Operate the electric pressure washer from a stable surface.
• Be extremely careful if you must use the electric pressure
washer from a ladder, scaffolding, or any other similar
location.
• Firmly grasp spray gun with both hands when using power
spray modes to avoid injury when spray gun kicks back.
3. Apply a high pressure spray to a small area and then check
surface for damage. If no damage is found, you can assume it
is okay to continue rinsing.
4. Start at top of area to be rinsed, working down with same
overlapping strokes as you used for cleaning.
Other Cleaning Tips
• NEVER leave the electric pressure washer unattended while
it is plugged into an electrical outlet and while water is
supplied to the equipment.
• If you have the nozzle too far away from the surface being
washed, the cleaning may not be as effective.
4. Fill each tank with detergent solution.
5. Place cap back onto each detergent tank.
How to Store Accessories
A
The unit is equipped with an accessory tray with places to store
your spray gun, nozzle extension, 7-in-1 nozzle and power cord.
Identify all accessories with the illustrations in Features and
Controls.
6. Turn detergent selector switch (A) to select desired detergent.
7. Make sure one of the soap spray pattern nozzles is selected
on 7-in-1 nozzle.
NOTICE Detergent cannot be applied with high pressure nozzles
(maximum, general, delicate, fan spray or extended reach).
8. Make sure garden hose is connected to water inlet. Check that
high pressure hose is connected to spray gun. Turn on water.
NOTICE You must attach all hoses before you start the pressure
washer.
9. Uncoil high pressure hose completely from hose reel.
10. Start the pressure washer as instructed in How to Start Your
Electric Pressure Washer.
11. Apply detergent to a dry surface, starting at lower portion
of area to be washed and work upward using long, even,
overlapping strokes.
12. Allow detergent to “soak in” for 3-5 minutes before washing
and rinsing. Reapply as needed to prevent surface from
drying. To prevent streaking, Do Not allow detergent to dry on
surface.
12
BRIGGSandSTRATTON.COM
Maintenance
General Recommendations
Regular maintenance will improve the performance and extend
the life of the electric pressure washer.
The electric pressure washer’s warranty does not cover items that
have been subjected to operator abuse or negligence. To receive
full value from the warranty, the operator must maintain the
electric pressure washer as instructed in this manual, including
proper storage.
NOTICE Should you have questions about replacing components
on your electric pressure washer, please call (800) 743-4115 for
assistance.
NOTICE Your electric pressure washer was designed and
intended to be used with POWERflow+ components ONLY. Using
components that are not designed for POWERflow+ will cause
your pressure washer to not function optimally.
Before Each Use
1. Clean debris.
2. Check water inlet screen for debris or damage.
3. Check high pressure hose for leaks.
4. Check spray gun operation.
Check High Pressure Hose
The high pressure hose can develop leaks from wear, kinking,
or abuse. Inspect the hose each time before using it. Check for
cuts, leaks, abrasions or bulging of cover, damage or movement
of couplings. If any of these conditions exist, replace the hose
immediately.
WARNING The high pressure stream of water that this
equipment produces could cut through skin and its
underlying tissues, resulting in serious injury and
possible amputation.
• NEVER repair high pressure hose. Replace it.
• Replacement hose rating MUST equal or exceed maximum
pressure rating of unit.
Check Spray Gun
Examine the hose connection to the spray gun and make sure it
is secure. Test the trigger (D) by pressing the trigger lock button
(E) and making sure the trigger “springs back” into place when
you release it. You should not be able to press the trigger without
pressing the trigger lock button. Replace spray gun immediately
if it fails any of these tests.
E
Electric Pressure Washer Maintenance
Clean Debris
Daily or before use, clean accumulated debris from electric
pressure washer. Inspect cooling air slots and openings on the
front, rear and bottom of the electric pressure washer. These
openings must be kept clean and unobstructed.
The electric pressure washer parts should be kept clean to reduce
the risk of overheating and ignition of accumulated debris.
• Use a damp cloth to wipe exterior surfaces clean.
NOTICE Improper treatment of the electric pressure washer can
damage it and/or shorten its life.
• DO NOT insert any objects through cooling slots.
D
Check and Clean Water Inlet Screen
Remove water inlet coupling (A). Then remove water inlet screen
(B) from the unit’s water inlet (C) using a needle nose pliers.
Water inlet is located at bottom front of unit. Examine water inlet
screen. If the screen is dirty, clean with a small brush and water.
If the screen is damaged, replace it.
A
B
C
13
Nozzle Maintenance
Excessive pump pressure can cause a pulsing sensation felt while
squeezing the spray gun trigger. The principal cause of excessive
pump pressure is a nozzle clogged or restricted with foreign
materials such as dirt, etc. A clogged nozzle could lead to pump
cycling ON/OFF or not turning on even when there is some flow.
To correct the problem, immediately clean the nozzle by following
these instructions:
1. Press the master ON/OFF switch to the OFF (0) position.
Remove power cord plug from electrical outlet.
2. Disconnect water supply at the electric pressure washer.
3. ALWAYS point spray gun in a safe direction, press trigger
lock button and squeeze spray gun trigger to release retained
high water pressure.
WARNING The high pressure stream of water that this
equipment produces could cut through skin and its
underlying tissues, resulting in serious injury and
possible amputation.
Spray gun traps high water pressure, even when motor is
stopped and water is disconnected, which could result in
serious injury.
• Keep high pressure hose connected to pump and spray gun
while system is pressurized.
• ALWAYS point spray gun in safe direction, squeeze spray
gun trigger to release high pressure, every time you turn off
pressure washer.
4. Remove 7-in-1 nozzle from end of nozzle extension.
14
5. Use provided nozzle cleaning tool or small paper clip to free
any foreign material clogging or restricting any of the nozzles.
6. Using a garden hose, remove additional debris by back
flushing water through nozzle extension. Back flush between
30 to 60 seconds.
7. Reinstall 7-in-1 nozzle into nozzle extension.
8. Reconnect nozzle extension to spray gun.
9. Make sure garden hose is connected to water inlet. Check that
high pressure hose is connected to spray gun. Turn on water.
10. Plug power cord into electrical outlet and press the master
ON/OFF switch to the pressure washer ON (I) position.
11. Test the electric pressure washer by operating with each
nozzle setting.
Pump and Motor Maintenance
The electric pressure washer does not require any maintenance
to the pump or motor. Both assemblies are pre-lubricated and
sealed, requiring no additional lubrication ever.
After Each Use
Water should not remain in the unit for long periods of time.
Sediments or minerals can deposit on pump parts and “freeze”
pump action. Follow these procedures after every use:
1. Press the master ON/OFF switch to the OFF (0) position.
Remove power cord plug from electrical outlet.
2. Turn off water supply, point gun in a safe direction, press
trigger lock button and squeeze trigger to relieve trapped
pressure.
3. Disconnect garden hose from the water supply and the
electric pressure washer.
4. Disconnect hose from spray gun. Drain water from hose, gun,
and nozzle extension. Use a rag to wipe off the hose.
5. Drain water from pump by tipping unit slightly forward, then
onto its right side (water inlet facing down).
6. Coil power cord and store on accessory tray.
7. Place spray gun, nozzle extension and 7-in-1 nozzle on
accessory tay.
8. Wrap high pressure hose on hose reel.
9. Store unit in a clean, dry area.
10. If storing for more than 30 days see Winter or Long Term
Storage on next page.
BRIGGSandSTRATTON.COM
Winter or Long Term Storage
Water should not remain in the unit for long periods of time.
Sediments or minerals can deposit on pump parts and “freeze”
pump action.
Initial Storage Procedures
1. Flush detergent tanks by removing them from unit and
pouring out all remaining solution.
NOTICE Disconnect hoses attached to bottom of detergent
tanks.
2. Rinse detergent tanks out with fresh clean water, reconnect
hoses and place back into unit.
3. Run the electric pressure washer with a soap spray nozzle
selected. Flush for one or two minutes.
4. Press the master ON/OFF switch to the OFF (0) position.
Remove power cord plug from electrical outlet.
5. Turn off water supply. Point gun in a safe direction, press
trigger lock button and squeeze trigger to relieve trapped
pressure. After a few moments, release trigger on spray gun.
6. Disconnect garden hose from the water supply and the
electric pressure washer. Disconnect pressure hose from the
spray gun.
7. Drain water from hose and spray gun, then use a cloth or
equivalent to wipe off all exterior surfaces.
8. Ensure that inlet hose is disconnected from the pump. Then
drain water from pump by tipping unit slightly forward, then
onto its right side (water inlet facing down).
NOTICE Water left in the pump could freeze and permanently
damage the pump.
Protecting the Pump
To protect the pump from damage caused by mineral deposits
or freezing, use PumpSaver, Model 6039, to treat pump. This
prevents freeze damage and lubricates plunger and seals.
NOTICE PumpSaver is available as an optional accessory. It
is not included with the electric pressure washer. Contact the
nearest authorized service center to purchase Pump Saver.
NOTICE You must protect your unit from freezing temperatures.
• Failure to do so will permanently damage your pump and
render your unit inoperable.
• Freeze damage is not covered under warranty.
To use PumpSaver, make sure the electric pressure washer
is turned off and inlet hose is disconnected. Using a 22 mm
wrench, remove high pressure hose from left side of hose reel.
Read and follow all instructions and warnings given on the
PumpSaver container. After treating with PumpSaver, reattach
high pressure hose to hose reel and tighten securely.
Final Storage Procedures
1. Coil power cord and store on accessory tray.
2. Wrap high pressure hose on hose reel.
3. Store spray gun, nozzle extension and nozzle on accessory
tray.
4. Store unit in a clean, dry area that is protected from freezing
temperatures.
5. Cover unit with a suitable protective cover that does not retain
moisture.
15
Troubleshooting
Problem
Cause
Correction
Pump has following problems:
failure to produce pressure, erratic
pressure, chattering, loss of
pressure, low water volume.
1.
2.
3.
4.
5.
6.
Water inlet is blocked.
Inadequate water supply.
Garden hose is kinked or leaking.
Clogged water inlet screen.
Water supply is over 100°F (38°C).
High pressure hose is blocked, leaks or
not uncoiled from hose reel.
7. Nozzle is obstructed.
8. Pump is faulty.
1.
2.
3.
4.
5.
6.
1. Water supply is not turned on.
2. Unit is not turned on.
1. Turn on water supply.
2. Press the master ON/OFF switch to the ON
(I) position. Reset GFCI.
3. Use only 50 ft. (15.24 m) maximum garden
hose.
a.) Check fuse box for blown fuse and
replace as necessary or reset circuit breaker.
Do not use a fuse or circuit breaker with a
higher rating than that specified for your
particular branch circuit.
b.) Disconnect other electrical appliances
and turn off lights in the circuit or operate
the pressure washer on its own dedicated
circuit.
c.) Run pressure washer in any
POWERflow+ High Flow Mode ( ) nozzle
setting for 10 minutes. Motor break in may
be necessary.
3. Garden hose is too long.
4. Fuse blown or circuit breaker tripped.
Unit fails to start when spray gun
trigger is squeezed.
Detergent fails to mix with spray.
16
1. Detergent selector switch is off.
2. High pressure or high flow without
soap nozzle is selected.
Clear inlet.
Provide adequate water flow.
Straighten garden hose or replace if leaking.
Check and clean water inlet screen.
Provide cooler water supply.
Clear blocks in high pressure hose, replace
hose or uncoil from hose reel.
7. Clean nozzle.
8. Contact Briggs & Stratton service facility.
1. Turn detergent selector knob to desired tank.
2. Select a high flow soap nozzle setting
(indicated with bubbles).
BRIGGSandSTRATTON.COM
BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC PRESSURE WASHER OWNER WARRANTY POLICY
Effective November 1, 2012 - replaces all undated Warranties and Warranties dated before November 1, 2012.
LIMITED WARRANTY
Briggs & Stratton Power Products Group, LLC will repair or replace, free of charge, any part(s) of the pressure washer that is defective in material or
workmanship or both. Transportation charges on product submitted for repair or replacement under this warranty must be borne by purchaser. This
warranty is effective for the time periods and subject to the conditions stated below. For warranty service, contact Briggs & Stratton Customer Service by
phone at (800) 743-4115, or on the internet at BRIGGSandSTRATTON.COM.
There is no other express warranty. Implied warranties, including those of merchantability and fitness for a particular purpose, are limited to one
year from purchase, or to the extent permitted by law. All other implied warranties are excluded. Liability for incidental or consequential damages
are excluded to the extent exclusion is permitted by law. Some states or countries do not allow limitations on how long an implied warranty lasts, and
some states or countries do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation and exclusion may not
apply to you. This warranty gives you specific legal rights and you may also have other rights which vary from state to state or country to country.**
WARRANTY PERIOD
Consumer Use
1 year
Commercial Use
None
** In Australia - Our goods come with guarantees that cannot be excluded under the Australian Consumer Law. You are entitled to a replacement or refund
for a major failure and for compensation for any other reasonably foreseeable loss or damage. You are also entitled to have the goods repaired or replaced if
the goods fail to be of acceptable quality and the failure does not amount to a major failure. For warranty service, find the nearest Authorized Service Dealer
in our dealer locator map at BRIGGSandSTRATTON.COM, or by calling 1300 274 447, or by emailing or writing to [email protected],
Briggs & Stratton Australia Pty Ltd, 1 Moorebank Avenue, NSW, Australia, 2170.
The warranty period begins on the date of purchase by the first retail end user, and continues for the period of time stated above. “Consumer Use” means
personal residential household use by a retail consumer. “Commercial Use” means all other uses, including use for commercial, income producing or rental
purposes. Once equipment has experienced commercial use, it shall thereafter be considered as commercial use for purposes of this warranty. Equipment
used for prime power in place of utility are not applicable to this warranty.
NO WARRANTY REGISTRATION IS NECESSARY TO OBTAIN WARRANTY ON BRIGGS & STRATTON PRODUCTS. SAVE YOUR PROOF OF PURCHASE
RECEIPT. IF YOU DO NOT PROVIDE PROOF OF THE INITIAL PURCHASE DATE AT THE TIME WARRANTY SERVICE IS REQUESTED, THE MANUFACTURING
DATE OF THE PRODUCT WILL BE USED TO DETERMINE THE WARRANTY PERIOD.
ABOUT YOUR WARRANTY
We welcome warranty repair and apologize to you for being inconvenienced. Most warranty repairs are handled routinely, but sometimes requests for
warranty service may not be appropriate. For example, warranty service would not apply if equipment damage occurred because of misuse, lack of routine
maintenance, shipping, handling, warehousing or improper installation. Similarly, the warranty is void if the manufacturing date or the serial number on the
pressure washer has been removed or the equipment has been altered or modified. During the warranty period, Briggs & Stratton, at its option, will repair
or replace any part that, upon examination, is found to be defective under normal use and service. This warranty will not cover the following repairs and
equipment:
• Normal Wear: Outdoor Power Equipment, like all mechanical devices, needs periodic parts and service to perform well. This warranty also does not
cover normal maintenance such as filters, adjustments, cleaning and obstruction (due to chemical, lime, dirt, and so forth).
• Installation and Maintenance: This warranty does not apply to equipment or parts that have been subjected to improper or unauthorized installation or
alteration and modification, misuse, negligence, accident, overloading, overspeeding, improper maintenance, repair or storage so as, in our judgment,
to adversely affect its performance and reliability. This warranty also does not cover normal maintenance such as filters, adjustments, chemical system
cleaning and obstruction (due to chemical, lime, dirt, and so forth).
• Other Exclusions: This warranty excludes wear items such as quick couplers, seals, o-rings, pumps that have been run without water supplied or
damage or malfunctions resulting from accidents, abuse, modifications, alterations, or improper servicing or freezing or chemical deterioration.
Accessory parts, such as guns, hoses, nozzle extensions (wands), and nozzles, are excluded from the product warranty. This warranty excludes
used, reconditioned, and demonstration equipment and failures due to acts of God and other force majeure events beyond the manufacturers control.
206457E, Rev. C, 10/23/2012
BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC
MILWAUKEE, WI, USA
17
Briggs & Stratton
Electric Pressure Washer
Product Specifications
Max Outlet Pressure ................................. 1800 PSI* @ 1.1 GPM
Max Flow Rate............................................. 4.0 GPM* @ 100 PSI
Detergent Mix.......................................... See MFR’s Instructions
Water Supply Temperature............... Not to exceed 100°F (38°C)
Motor........................................................ Universal (brush) Type
Rated Voltage........................................................... 120 Volts AC
Current.........................................................................14.5 Amps
* This pressure washer is rated in accordance to the Pressure Washer
Manufacturers Association (PWMA) standard PW101-2010 (Testing and
Rating Performance of Pressure Washers).
Briggs & Stratton Power Products Group, LLC
P.O. Box 702
Milwaukee, Wisconsin, 53201-0702 U.S.A.
18
(800) 743-4115
BRIGGSandSTRATTON.COM
Nettoyeur à haute
pression électrique
MANUEL D'UTILISATION
POWERflow+ TECHNOLOGY™
Les caractéristiques nominales de ce nettoyeur à haute pression sont conformes à la norme
PW101-2010 de la Pressure Washer Manufactures Association (PWMA) (Tests et performance
nominale des nettoyeurs à haute pression).
BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC
MILWAUKEE, WISCONSIN, ÉTATS-UNIS
Merci d’avoir acheté ce nettoyeur à haute pression électrique de qualité Briggs & Stratton®. Nous sommes heureux que vous fassiez
confiance à la marque Briggs & Stratton. Si vous respectez les instructions d’utilisation et d’entretien de ce manuel, vous serez en
mesure de profiter de votre nettoyeur à haute pression électrique sans fil de Briggs & Stratton durant de nombreuses années.
Ce manuel contient des renseignements sur la sécurité pour vous informer des dangers et des risques associés aux nettoyeurs
à haute pression électriques ainsi que de la façon de les éviter. Comme Briggs & Stratton ne connaît pas nécessairement tous les
contextes dans lesquels ce nettoyeur à haute pression électrique peut être utilisé, il est important de lire et de bien comprendre ces
instructions avant de tenter de démarrer ou d’utiliser cet équipement. Conservez ces directives d'origine aux fins de consultation
ultérieure.
Ce nettoyeur à haute pression électrique exige un assemblage final avant utilisation. Consultez les directives sur les procédures
d’assemblage finales de la section Assemblage de ce manuel. Suivez ces directives à la lettre.
Où nous trouver
Vous n’aurez jamais à chercher bien loin pour trouver un centre de soutien et de service Briggs & Stratton pour votre nettoyeur à
haute pression électrique. Consultez les Pages Jaunes. Il y a plus de 30 000 distributeurs de service après-vente agréés Briggs &
Stratton dans le monde qui offrent un service de qualité. Vous pouvez aussi téléphoner au Service à la clientèle de Briggs & Stratton au
(800) 743-4115 ou communiquer avec eux par Internet à l’adresse BRIGGSandSTRATTON.COM.
Nettoyeur à haute pression électrique
Numéro de modèle
Révision
Numéro de série
Date d’achat
Copyright © 2014. Briggs & Stratton Power Products Group, LLC
MILWAUKEE, WI, E.-U. Tous droits réservés.
Briggs & Stratton Power Products est une marque
déposée de Briggs & Stratton Corporation
Milwaukee, WI, É.-U.
2
BRIGGSandSTRATTON.COM
Table des matières
Sécurité de l’opérateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Description de l’équipement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Renseignements importants de sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Assemblage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Déballage du nettoyeur à haute pression électrique . . . . . . . . . . . . . . . . . . 7
Avant l’utilisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Assemblage de la manivelle du dévidoir . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Assemblage de la poignée à l’unité principale . . . . . . . . . . . . . . . . . . . . . . . 7
Graissage des joints toriques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Branchement des boyaux et de l’alimentation en eau . . . . . . . . . . . . . . . . . 8
Fixation de la rallonge de buse et de la buse 7 en 1 . . . . . . . . . . . . . . . . . . 8
Liste de vérification avant de démarrer le moteur de la pompe . . . . . . . . . 8
Entretien des appareils à isolation double . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Fonctions et commandes . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Utilisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Comment démarrer le nettoyeur à haute pression électrique . . . . . . . . . . 10
Comment arrêter le nettoyeur à haute pression électrique . . . . . . . . . . . . 11
Comment utiliser la buse 7 en 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Application du détergent . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Rinçage du nettoyeur à haute pression électrique . . . . . . . . . . . . . . . . . . 12
Comment ranger les accessoires . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Recommandations générales . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Entretien du nettoyeur à haute pression électrique . . . . . . . . . . . . . . . . . . 13
Entretien de la buse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Entretien de la pompe et du moteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Après chaque utilisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Remisage hivernal ou à long terme . . . . . . . . . . . . . . . . . . . 15
Procédures initiales de remisage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Protection de la pompe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Procédures finales de remisage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Garantie du nettoyeur à haute pression électrique . . . . . . . . . . . . . . . . . . 17
Caractéristiques du produit . . . . . . . . . . . . . . . . . . . . . . . . 18
3
Sécurité de l’opérateur
CONSERVEZ CES DIRECTIVES
Description de l’équipement
AVERTISSEMENT L’omission de lire et de se conformer
au manuel de l’utilisateur et à toutes les directives
d’utilisation avant d’utiliser le produit peut entraîner
la mort ou des blessures graves.
• Lisez ce manuel attentivement et prenez bonne connaissance de
votre nettoyeur haute pression électrique. Sachez à quoi il peut
servir, ses limites, ainsi que les dangers qui y sont associés.
Tout a été fait pour s’assurer que les renseignements contenus
dans ce manuel soient exacts et à jour. Toutefois, nous nous
réservons le droit de changer, de modifier ou d’améliorer le
produit et ce document en tout temps, et ce, sans préavis.
POWERflow+ Technology
La technologie POWERflow+ du nettoyeur à pression agit en
profondeur. Son action est double : une haute pression pour
déloger la saleté ET un débit élevé afin de la nettoyer facilement.
En mode débit élevé, la technologie POWERflow+ rehausse
l’expérience de nettoyage grâce à sa longue portée, à la fonction
de savonnage vigoureux et à sa capacité de rinçage plus rapide.
La force de la technologie POWERflow+ réside dans sa pompe
offrant deux modes de nettoyage : à haute pression et à haut
débit. Le mode haute pression fournit jusqu’à 1800 PSI (livres
par pouce carré) et convient parfaitement au nettoyage des
taches les plus tenaces, de la moisissure et des salissures des
terrasses en bois, des entrées de cour et des revêtements, tandis
que le mode débit élevé, en fournissant jusqu’à
4 GPM (gallons par minute), permet le rinçage en puissance
des saletés, du savon et des débris. Le mode débit élevé est
également idéal pour les surfaces délicates telles le mobilier de
jardin, les véhicules et les modules de jeux et jouets d’enfant
allant à l’extérieur.
La technologie POWERflow+ de Briggs & Stratton consiste en un
assemblage de composants travaillant de concert pour fournir
un débit élevé. L’eau est acheminée par la pompe dans le boyau
spécialement conçu de 8 m (26 pi) puis vers le pistolet développé
sur mesure POWERflow+ muni d’une poignée à prise confortable.
L’eau est ensuite envoyée dans la buse exclusive 7 en 1 qui
permet à l’utilisateur de passer du mode haute pression au mode
débit élevé sans avoir à changer d’embout de buse et propulse le
jet d’eau à plus de 9 m (30 pi).
Protection par un disjoncteur de fuite de terre
Le nettoyeur à haute pression électrique est pourvu d’un
disjoncteur de fuite de terre intégré à la fiche électrique du
cordon d’alimentation. Ce dispositif offre une protection
additionnelle contre les risques d’électrocution. Si un
remplacement de la fiche électrique ou du cordon est requis,
n’utilisez rien d’autre que des pièces de rechange identiques,
munies d’un disjoncteur de fuite de terre.
Arrêt automatique
Le nettoyeur à haute pression électrique est muni d’un capteur
qui détecte l’arrêt du jet d’eau lorsque la détente du pistolet de
pulvérisation est relâchée ou verrouillée. Le capteur provoque
l’arrêt du moteur du moment que la détente du pistolet de
pulvérisation est relâchée ou verrouillée.
4
Si le moteur continue de tourner lorsque la détente du pistolet
de pulvérisation est relâchée ou verrouillée, N’UTILISEZ PAS
LA MACHINE. Veuillez dans ce cas téléphoner au service
de dépannage du nettoyeur à haute pression électrique, au
(800) 743-4115, pour obtenir de l’aide.
AVIS Le nettoyeur à haute pression électrique est muni d’un
interrupteur d’alimentation principal ON/OFF. Afin de prévenir tout
dommage, l’interrupteur devrait toujours être placé à la positon
OFF (0) lorsque le nettoyeur à haute pression électrique n’est
pas utilisé.
Surcharge du moteur
Le moteur électrique de ce nettoyeur à haute pression électrique
est muni d’un dispositif de protection contre la surcharge
(thermostat). Ce dispositif arrête automatiquement le moteur si le
moteur surchauffe ou prélève une intensité de courant excessive.
Si le dispositif de protection contre la surcharge se déclenche,
débranchez l’alimentation en plaçant l’interrupteur d’alimentation
principal ON/OFF à la position OFF (0). Laissez l’appareil refroidir
durant 30 minutes. Puis, placez l’interrupteur d’alimentation
principal ON/OFF à la position ON (I) pour reprendre l’opération.
Renseignements importants de sécurité
Veuillez lire et vous assurer de comprendre le manuel en entier
avant de tenter d’assembler, d’utiliser ou de faire l’entretien de
l’appareil. Veuillez suivre les directives indiquées dans ce manuel.
Si vous avez des questions au sujet de l’appareil, veuillez appeler le
Service à la clientèle au 800-743-4115. Le service est disponible du
lundi au vendredi de 8h à 17h, heure normale du Centre.
Symboles de sécurité et leur signification
Lire le manuel
Électrocution
Incendie
Surface glissante
Chute
Injection de fluide
Projectile
Objets projetés
Brûlure chimique
Le symbole d’alerte de sécurité indique un risque potentiel de
blessure corporelle. Un mot signal (DANGER, MISE EN GARDE
ou AVERTISSEMENT) est combiné au symbole d’alerte pour vous
indiquer le degré ou le niveau du risque. Un symbole de danger
peut être utilisé pour représenter le type de danger. Le mot signal
REMARQUE est utilisé pour traiter des pratiques qui ne sont pas
reliées aux blessures corporelles.
DANGER indique un danger qui, si non évité, résultera à la
mort ou blessure grave.
AVERTISSEMENT indique un danger qui, si non évité, peut
résulter à la mort ou blessure grave.
MISE EN GARDE indique un danger qui, si non évité, peut
résulter à une blessure mineure.
AVIS concerne des pratiques sans rapport avec d’éventuelles
blessures.
BRIGGSandSTRATTON.COM
Pour savoir comment entretenir des appareils à isolation
double, reportez-vous au chapitre Assemblage.
AVERTISSEMENT Risque d’électrocution. L’utilisation d’une
rallonge peut causer un choc électrique et des brûlures
pouvant entraîner la mort et des blessures graves.
• N’utilisez PAS une rallonge avec ce nettoyeur à haute pression
électrique. Les prises du circuit électrique de votre maison ou
une rallonge peuvent ne pas fournir une protection de survie de
coupure de circuit contre les défauts de terre.
AVERTISSEMENT Risque d’électrocution. Tout contact avec
les deux conducteurs en même temps peut causer une
électrocution et des brûlures pouvant entraîner la mort
et des blessures graves.
• Inspectez le cordon avant chaque utilisation, et n’utilisez PAS
le cordon s’il est endommagé.
• Ce produit est pourvu d’un disjoncteur de fuite de terre intégré à
la fiche du cordon d’alimentation. Si le remplacement de la fiche
ou du cordon est requis, n’utilisez rien d’autre que des pièces de
rechange identiques.
• Gardez toutes les connexions au sec et dégagées du sol.
• NE touchez PAS à la prise avec les mains mouillées.
• N’acheminez PAS le cordon dans les passages, les fenêtres, les
trous dans le plafond, les murs ou les planchers.
• NE marchez PAS sur le cordon.
• NE roulez PAS sur le cordon avec un véhicule et ne déplacez pas
d’objets sur le cordon.
• NE vaporisez PAS près d’une source d’alimentation.
AVERTISSEMENT Risque de blessures aux yeux ou
corporelles. Le jet peut rejaillir sur vous ou
propulser des objets ou causer des blessures
internes entraînant des blessures graves.
• Portez toujours des lunettes de sécurité à aération indirecte
(contre les produits chimiques) spécifiées conformes à ANSI
Z87.1 lorsque vous utilisez ou que vous vous trouvez à proximité
de cet appareil. N’utilisez JAMAIS de lunettes de sécurité ou de
lunettes de sécurité pour condition sèche au lieu de lunettes de
sécurité à aération indirecte.
• Apprenez à arrêter le nettoyeur à haute pression et à libérer la
pression rapidement. Maîtrisez les commandes.
• NE laissez PAS les ENFANTS utiliser le nettoyeur à haute
pression électrique.
• Assurez-vous qu’il n’y a pas d’autre personne présente dans la
zone de travail.
• Inspectez le boyau à haute pression avant chaque utilisation. NE
réparez JAMAIS le boyau à haute pression; remplacez-le.
• NE réparez PAS les raccords non étanches à l’aide de scellant;
remplacez les joints toriques et joints d’étanchéité.
• Gardez toujours le boyau raccordé au nettoyeur à haute pression
électrique lorsque le système est sous pression.
• Chaque fois que vous éteignez le nettoyeur à haute pression
électrique, dirigez TOUJOURS le pistolet vers un endroit
sécuritaire lorsque le système est sous pression et appuyez sur
la détente du pistolet de pulvérisation pour en libérer la haute
pression.
• NE dirigez PAS le pistolet vers des personnes ou des animaux.
• NE buvez PAS à même les accessoires reliés au boyau.
• NE bloquez PAS le pistolet de pulvérisation dans la position ouverte.
• NE laissez PAS le pistolet de pulvérisation sans surveillance
lorsque le nettoyeur à haute pression électrique est en position
de marche (I).
• N’utilisez PAS un pistolet de pulvérisation qui n’est pas muni
d’un verrou d’arme ou d’un pontet installé et en ordre de marche.
• Assurez-vous toujours que le pistolet de pulvérisation et que les
accessoires sont bien fixés.
• Soyez vigilant, regardez toujours ce que vous faites.
• NE faites PAS fonctionner le produit lorsque vous êtes fatigué ou
sous l’influence de l’alcool ou de drogues.
• Une supervision étroite est requise lorsque ce produit est utilisé
près des enfants.
•
•
•
•
AVERTISSEMENT Danger de brûlure chimique.
L’usage de produits chimiques peut causer
des brûlures pouvant entraîner des blessures
graves, voire la mort.
Portez toujours des lunettes de sécurité à aération indirecte
(contre les produits chimiques) spécifiées conformes à ANSI
Z87.1 lorsque vous utilisez des produits chimiques.
N’utilisez PAS de lunettes de sécurité ou de lunettes de
sécurité pour condition sèche au lieu de lunettes de sécurité à
aération indirecte.
N’utilisez PAS de liquide caustique avec le nettoyeur à haute
pression électrique.
Utilisez SEULEMENT des détergents/savons sans risque
d’endommagement pour le nettoyeur à haute pression. Suivez
toutes les directives du fabricant.
AVERTISSEMENT L’utilisation du nettoyeur à haute pression
électrique peut laisser des flaques d’eau et
rendre les surfaces glissantes.
Risque d’effet de recul. Un effet de recul
du pistolet de pulvérisation peut causer une chute risquant
d’entraîner la mort et des blessures graves.
• Utilisez le nettoyeur à haute pression électrique à partir d’une
surface stable.
• Ne vous étirez pas et ne vous tenez pas debout sur un support
instable. Gardez les pieds solidement appuyés et en équilibre en
tout temps.
• La surface de nettoyage devrait comporter une pente et un drain
adéquats pour diminuer les risques de chute provoquées par des
surfaces glissantes.
• Soyez très prudent si vous devez utiliser le nettoyeur à haute
pression électrique lorsque vous êtes dans une échelle, un
échafaudage ou un autre emplacement similaire.
• Lorsque vous utilisez les modes de vaporisation de puissance,
saisissez fermement le pistolet de pulvérisation avec les deux
mains afin d’éviter les risques de blessures entraînées par les
effets de recul.
5
AVERTISSEMENT Risque d’incendie. La vaporisation de
liquides inflammables peut provoquer des blessures
graves, voire la mort.
• NE vaporisez PAS de liquides inflammables.
AVERTISSEMENT Risque d’incendie. La surchauffe du
cordon peut provoquer des blessures graves, voire la
mort.
• Déroulez le cordon en entier avant l’utilisation.
• Ne recouvrez PAS le cordon avec du matériel.
AVERTISSEMENT Le jet d’eau à haute pression produit par
cet appareil peut couper la peau et ses tissus sousjacents et conduire à des blessures graves et même une
amputation.
Le pistolet de pulvérisation retient une pression d’eau
élevée, même lorsque le moteur est éteint et que l’eau est
déconnectée, ce qui peut causer des blessures graves.
• NE dirigez JAMAIS le pistolet vers des personnes, des animaux
ou des plantes.
• Chaque fois que vous arrêtez le nettoyeur à haute pression,
dirigez TOUJOURS le pistolet vers un endroit sécuritaire et
appuyez sur la détente du pistolet de pulvérisation pour en libérer
la haute pression.
6
AVERTISSEMENT Ce produit contient du plomb et des
composés de plomb reconnus par l’État de la Californie
comme causant des malformations congénitales ou d’autres
problèmes de reproduction. Nettoyez-vous les mains après la
manipulation de ce produit.
AVIS Le jet à haute pression risque d'endommager les articles
fragiles, notamment le verre.
• NE dirigez PAS le pistolet de pulvérisation vers les vitres
lorsque le jet plat est utilisé.
• NE dirigez JAMAIS le pistolet vers des plantes.
AVIS Le traitement inadéquat du nettoyeur à haute pression
peut l’endommager et réduire sa durée de vie utile.
• Si vous avez des questions à propos de l’utilisation prévue de
cet appareil, consultez votre détaillant ou communiquez avec
un centre de service autorisé.
• N’utilisez PAS un appareil ayant des pièces brisées ou
manquantes ou sans bâti ou couvercles protecteurs.
• NE neutralisez AUCUN dispositif de sécurité de ce nettoyeur à
haute pression électrique.
• NEPAS altérer d'aucune façon le nettoyeur haute pression.
• Par temps froid, avant de démarrer le nettoyeur à haute
pression électrique, vérifiez-en tous les éléments pour vous
assurer qu’aucune glace ne s’y est formée.
• NEPAS déplacer le nettoyeur haute pression électrique en
tirant sur les tuyaux. Déplacez l'appareil en utilisant la poignée
de transport fournie.
• Utilisez UNIQUEMENT les accessoires de marque conçus pour
une utilisation avec ce produit.
BRIGGSandSTRATTON.COM
Assemblage
L isez le manuel de l’opérateur en entier avant de tenter
d’assembler ou d’utiliser votre nouveau nettoyeur à haute
pression électrique.
Votre nettoyeur à haute pression électrique doit être assemblé,
mais il sera rapidement prêt à utiliser. Si vous éprouvez des
problèmes lors de l’utilisation de votre nettoyeur à haute pression
électrique, veuillez appeler le service de dépannage du nettoyeur à
haute pression au 800-743-4115. Si vous appelez pour obtenir de
l’assistance, ayez en main le numéro de modèle, le numéro de série
et de révision que vous trouverez sur l’étiquette d’identification.
Assemblage de la manivelle du dévidoir
1. Fixez la manivelle (A) au dévidoir au moyen de la vis (B). Serrez
à l’aide d’un tournevis cruciforme n˚ 2.
B
A
Outils nécessaires
• Tournevis à tête cruciforme n˚2
Déballage du nettoyeur à haute pression électrique
1. Enlevez tous les composants de la boîte d’expédition.
2. Vérifiez que tous les articles fournis sont présents avant de
commencer le montage.
Contenu de la boîte :
• Unité principale avec dévidoir
• Poignée et plateau pour accessoires
• Pistolet de pulvérisation
• Enroulez le tuyau haute pression sur le dévidoir de tuyau.
• Rallonge de buse
• Embouts 7-en-1
• Poignée du dévidoir
• Sac de pièces (qui comprend ce qui suit) :
• Vis
• Boulons de poignée, (2)
• Boutons en plastique, (2)
• Trousse de joints toriques
• Outil de nettoyage de la buse
• Manuel d’utilisation
• Carte d’enregistrement du propriétaire
Vérifiez toutes les pièces et accessoires du nettoyeur à haute
pression. Si une pièce est manquante ou endommagée, veuillez
téléphoner au service de dépannage du nettoyeur à haute pression
électrique, au numéro sans frais (800) 743-4115.
Familiarisez-vous avec chaque élément avant d’assembler le
nettoyeur à haute pression électrique. Identifiez les pièces et
accessoires à partir de l’illustration montrée à la rubrique Fonctions
et commandes.
Assemblage de la poignée à l’unité principale
Avant l’utilisation
AVIS TOUJOURS appliquer une petite quantité de produit lubrifiant
sur les joints toriques avant de monter le tuyau d’arrosage sur
la pompe (A), le tuyau pour haute pression (B), le pistolet de
pulvérisation (C) et l’extension de buse (D).
1. Veuillez remplir et envoyer la carte d’enregistrement.
2. Veuillez lire et suivre les directives suivantes en portant une
attention spéciale à l’ensemble des avertissements et remarques.
REMARQUE Pour un rendement optimal, branchez l’appareil
SEULEMENT à une source d’eau pouvant fournir un débit supérieur
à 18,9 l (5 gallons) par minute et d’au moins 25 PSI (1,72 bar)
à l’extrémité du tuyau d’arrosage raccordée au nettoyeur à haute
pression électrique. Inspectez minutieusement tout l’équipement,
les boyaux et les accessoires avant chaque utilisation, N’utilisez
PAS l’appareil en cas de dommage.
• Utilisez UNIQUEMENT les accessoires de marque conçus pour une
utilisation avec ce produit.
• Pour un rendement optimal, n’utilisez PAS de boyau d’arrosage de
plus de 15 m (50 pi) de longueur.
• Remplacez les pièces uniquement par des pièces d’origine. Pour
passer une commander, appelez au (800) 743-4115 ou allez à
l’adresse BRIGGSandSTRATTON.COM.
1. Placez la poignée (C) sur le support de la poignée relié à l’unité
principale. Assurez-vous que les trous de la poignée sont
alignés avec ceux du support.
D
C
E
2. Insérez les boulons de carrosserie de poignée (D) dans les
trous à l’intérieur de l’unité, puis fixez un bouton en plastique
(E) depuis l’extérieur de l’unité. Serrez à la main.
Entretien des joints toriques
La lubrification des joints toriques est extrêmement importante pour
l’installation et le fonctionnement. L’utilisation d’un lubrifiant (graisse
de pétrole ou synthétique) au cours de l’assemblage facilite la pose
des joints toriques et procure une meilleure étanchéité. Elle contribue
également à protéger les joints toriques contre les dommages
causés par l’abrasion, le pincement et les coupures et prolonge la
durée de vie des joints toriques.
A
C
B
D
Lubrifiez toutes les connexions ci-après en suivant les directives
suivantes :
1. Inspectez et nettoyez les surfaces de connexion avant la
lubrification et l’assemblage.
2. Utilisez les lubrifiants en petite quantité pendant l’assemblage;
une couche légère suffit.
7
3. Utilisez une petite brosse ou un coton-tige pour appliquer
la graisse directement sur les joints toriques aux endroits
inaccessibles (raccord QC, raccord M22).
2. Connectez la rallonge de buse sur le pistolet de pulvérisation.
Serrez à la main.
Branchement des boyaux et de l’alimentation en eau
AVIS Utilisez UNIQUEMENT de l’eau froide (moins de 37,78°
C/100° F).
1. Fixez le boyau d’arrosage (50 pi, ou 15,24 m max.) à la prise
d’eau.
2. Faites circuler de l’eau dans le tuyau d’arrosage pendant 30
secondes pour y déloger tous les débris. Fermez l’eau.
3. Vérifiez que la crépine d’admission d’eau (A) est installée sur le
raccord d’admission d’eau (B).
A
B
3. Tirez la bague de la rallonge de buse, insérez la buse 7 en 1, et
relâchez la bague. Vérifiez si la buse 7 en 1 est correctement
installée en tirant dessus. Reportez-vous à la rubrique Comment
utiliser la buse 7 en 1.
C
AVIS NE faites PAS fonctionner la pompe sans avoir connecté et
ouvert l’alimentation en eau.
• La garantie sera annulée si des dommages à l’équipement sont
entraînés par le non-respect de cette directive.
4. Fixez le boyau d’arrosage (C) au raccord d’admission d’eau (B).
Serrez à la main.
5. Déroulez complètement le boyau à haute pression du dévidoir.
6. Fixez le boyau à haute pression au pistolet de pulvérisation.
Appuyez sur le bouton rouge du pistolet pulvérisateur (D), puis
insérez l’extrémité du boyau à haute pression sur le pistolet de
pulvérisation (E) jusqu’à ce que les deux SE FIXENT EN PLACE.
Relâchez le bouton rouge et assurez-vous que les deux pièces
sont solidement fixées l’une à l’autre.
D
E
Fixation de la rallonge de buse et de la buse 7 en 1
1. Ouvrez l’eau, dirigez le pistolet vers un endroit sécuritaire,
appuyez sur le verrou de la détente (F) et sur la détente pour
purger la pompe et expulser l’air et les impuretés du pistolet de
pulvérisation.
F
4. Fermez l’eau et relâchez la détente. Dirigez le pistolet vers un
endroit sécuritaire et assurez-vous que la détente ne peut plus
être pressée.
Liste de vérification avant de démarrer le moteur de
la pompe
Révisez l’assemblage de l’appareil pour vous assurer que vous avez
effectué toutes les étapes suivantes.
1. Assurez-vous de consulter les rubriques Sécurité de l’opérateur
et Utilisation avant d’utiliser le nettoyeur à haute pression
électrique.
2. Vérifiez si les raccords de boyaux sont bien fixés.
3. Assurez-vous que les boyaux ne sot pas entortillés, coupés ou
endommagés.
4. Assurez-vous que l’alimentation d’eau est appropriée et que son
débit est adéquat.
5. Branchez le cordon d’alimentation électrique à un circuit
électrique distinct pouvant supporter des charges de 120 volts
CA à 15 ampères installé conformément aux règlements et aux
ordonnances de sécurité locaux. Assurez-vous que le circuit ne
fournit aucun autre appareil en électricité.
Entretien des appareils à isolation double
Dans un produit à isolation double, on retrouve deux systèmes
d’isolation au lieu de la mise à la terre. Il n’y a pas de dispositif de
mise à la terre sur un produit à isolation double, ni de dispositif
pour l’ajout de la mise à la terre. L’entretien de produit à isolation
double exige une grande attention et une excellente connaissance
du système et ne doit être effectué que par du personnel d’entretien
qualifié. Les pièces de rechange d’un produit à isolation double
doivent être identiques aux pièces remplacées. Les mots suivants
sont inscrits sur les produits à isolation double : « DOUBLE
ISOLATION » ou « ISOLATION DOUBLE ».
Le symbole
8
signifie APPAREIL À ISOLATION DOUBLE.
BRIGGSandSTRATTON.COM
Fonctions et commandes
Lisez ce manuel d’utilisation et les règles de sécurité avant d’utiliser votre nettoyeur à haute pression électrique.
Comparez les illustrations à votre nettoyeur à haute pression électrique pour vous familiariser avec l’emplacement des diverses
commandes et réglages. Conservez ce manuel à des fins de consultation ultérieure.
A
B
C
D
E
F
N
G
M
H
L
J
A - Pistolet de pulvérisation— Un dispositif de détente qui
permet de contrôler le jet d’eau sur la surface à nettoyer.
Comprend le verrou de la détente.
B - Buse 7 en 1 — Contient sept buses à différentes formes de
jet de pulvérisation pour différentes applications.
C - Plateau pour accessoires — Fournit un espace de
rangement pratique pour les accessoires de série et
en option.
D - Rallonge de buse à connexion rapide — Vous permet de
passer de la buse 7 en 1 aux accessoires en option.
E - Boyau à haute pression – Raccordez une extrémité du boyau
au dévidoir et l’autre au pistolet de pulvérisation.
F - Étiquette d’avertissement — Identifie les risques à éviter lors
de l’utilisation du nettoyeur à haute pression.
G - Réservoirs de nettoyage — Chaque réservoir peut contenir
jusqu’à 0,95 l de détergent sans danger du nettoyeur à haute
pression.
K
H - Interrupteur principal à bascule de marche/arrêt — Poussez
la partie supérieure de l’interrupteur (I) pour mettre en
marche le nettoyeur à haute pression. Poussez la partie
inférieure de l’interrupteur (0) pour mettre en arrêt.
J - Commutateur de sélection du détergent — Vous permet de
commuter entre les différents réservoirs de détergent.
K - Cordon électrique avec disjoncteur de fuite de terre —
Le nettoyeur à haute pression électrique ainsi que l’opérateur
sont protégés par un disjoncteur de fuite de terre (GFCI).
L - Étiquette d’identification — Indique les numéros de modèle
et de série du nettoyeur à pression. Veuillez avoir ces
renseignements en main lors d’un appel de service.
M - Admission d’eau — Branchez à l’alimentation en eau à l’aide
d’un boyau d’arrosage d’une longueur max. de
15,24 m (50 pi).
N - Dévidoir-enrouleur — Moyen de rangement pratique du
boyau à haute pression.
9
Utilisation
Comment démarrer le nettoyeur à haute pression
électrique
Suivez les directives ci-dessous dans l’ordre indiqué. Si vous
éprouvez des problèmes lors de l’utilisation de votre nettoyeur à
haute pression électrique, veuillez appeler le service de dépannage
du nettoyeur à haute pression au 800-743-4115.
AVERTISSEMENT Risque de blessure aux yeux. Le jet peut
rejaillir sur vous ou propulser des objets et entraîner
des blessures graves. Portez toujours des lunettes
de sécurité à aération indirecte (contre les produits
chimiques) spécifiées conformes à ANSI Z87.1 lorsque
vous utilisez ou que vous vous trouvez à proximité de cet
appareil. N’utilisez JAMAIS de lunettes de sécurité ou de lunettes
de sécurité pour condition sèche au lieu de lunettes de sécurité à
aération indirecte..
1. Placez le nettoyeur à haute pression électrique près d’une source
d’eau extérieure pouvant fournir un débit supérieur à 18,9 (5
gallons) par minute et d’au moins 25 PSI (1,72 bar) à l’extrémité
du tuyau d’arrosage raccordée au nettoyeur à haute pression
électrique. NE siphonnez PAS l’eau de distribution.
2. Connectez le tuyau d’arrosage à la prise d’eau
3. Vérifiez si le tuyau à haute pression est connecté fermement au
pistolet de pulvérisation. Consultez la rubrique Branchement des
boyaux et de l’alimentation en eau pour voir des illustrations.
AVIS NE faites PAS fonctionner la pompe sans avoir connecté et
ouvert l’alimentation en eau.
• La garantie sera annulée si des dommages à l’équipement sont
entraînés par le non-respect de cette directive.
4. Ouvrez l’eau, dirigez le pistolet vers un endroit sécuritaire,
appuyez sur le verrou de la détente et sur la détente pour purger
l’air du système.
5. Connectez la rallonge de buse et la buse 7 en 1 sur le pistolet
de pulvérisation. Reportez-vous aux rubriques Branchement des
boyaux et de l’alimentation en eau et Comment utiliser la buse 7
en 1 pour en savoir davantage.
6. Appuyez sur l’interrupteur principal de marche/arrêt (A) à la
position d’arrêt (0).
A
AVERTISSEMENT Risque d’électrocution. L’utilisation d’une
rallonge peut causer un choc électrique et des brûlures
pouvant entraîner la mort et des blessures graves.
• N’utilisez PAS une rallonge avec ce nettoyeur à haute pression
électrique. Les prises du circuit électrique de votre maison ou
une rallonge peuvent ne pas fournir une protection de survie de
coupure de circuit contre les défauts de terre.
10
7. Branchez le cordon d’alimentation électrique à un circuit
électrique distinct pouvant supporter des charges de 120 volts
CA à 15 ampères installé conformément aux règlements et aux
ordonnances de sécurité locaux. Assurez-vous que le circuit
ne fournit aucun autre appareil ou dispositif en électricité.
L’indicateur rouge du disjoncteur de fuite de terre doit s’allumer.
AVIS Le témoin lumineux doit être allumé pour faire fonctionner le
nettoyeur à haute pression électrique.
AVERTISSEMENT Risque d'électrocution. Un disjoncteur
de fuite de terre non fonctionnel peut provoquer des
blessures pouvant être mortelles. Si le témoin lumineux
ne demeure pas allumé après le test et la réinitialisation,
n’utilisez pas le disjoncteur de fuite de terre.
8. Appuyez sur le bouton « TEST » (B). Le témoin lumineux (C)
devrait être ÉTEINT.
D
B
C
9. Appuyez sur le bouton « RESET » (D). Le témoin lumineux (C)
devrait être ALLUMÉ.
AVIS N’utilisez PAS le nettoyeur à haute pression électrique si le
test ci-dessus échoue.
10. Placez l’interrupteur principal de marche/arrêt DU nettoyeur à
haute pression à la position de marche (I).
11. Dirigez le pistolet vers un endroit sécuritaire et appuyez sur le
verrou de la détente et sur la détente. Le moteur du nettoyeur
à haute pression électrique ne démarre pas et arrête lorsque la
détente du pistolet de pulvérisation est pressée et relâchée.
Le nettoyeur à haute pression électrique est maintenant prêt à être
utilisé. Les directives d’utilisation des accessoires fournis sont
données plus loin dans cette section.
AVIS NE PAS faire fonctionner le nettoyeur haute pression pendant
plus que 1 heure dans une période de 2 heures.
BRIGGSandSTRATTON.COM
Comment arrêter le nettoyeur à haute
pression électrique
Comment utiliser la buse 7 en 1
Le moteur du nettoyeur à haute pression électrique fonctionne
seulement lorsqu’on presse la détente. Pour arrêter le nettoyeur à
haute pression et éteindre le moteur:
1. Relâchez la détente du pistolet de pulvérisation.
2. Appuyez sur l’interrupteur principal de marche/arrêt à la
position d’arrêt (0).
AVIS Le fait de relâcher la détente arrête automatiquement le
moteur, mais cela ne coupe pas l’alimentation électrique de
l’appareil.
3. Fermez l’alimentation d’eau.
4. Dirigez TOUJOURS le pistolet de pulvérisation vers un endroit
sécuritaire, appuyez sur le verrou de détente puis sur la
détente pour libérer la haute pression de l’appareil.
AVERTISSEMENT Le jet d'eau à haute pression produit par
cet appareil peut couper la peau et ses tissus sousjacents et conduire à des blessures graves et même
une amputation.
Le pistolet de pulvérisation retient une pression d’eau
élevée, même lorsque le moteur est éteint et que l’eau est
déconnectée, ce qui peut causer des blessures graves.
• Gardez toujours le tuyau flexible à haute pression raccordé à
la pompe et au pistolet de pulvérisation lorsque le système
est sous pression.
• Chaque fois que vous arrêtez le nettoyeur à haute pression,
dirigez TOUJOURS le pistolet vers un endroit sécuritaire et
appuyez sur la détente du pistolet de pulvérisation pour en
libérer la haute pression.
5. Débranchez la fiche du disjoncteur de fuite de terre de la prise
et enroulez le cordon d’alimentation.
6. Enroulez le boyau à haute pression sur le dévidoir.
7. Enroulez et rangez le cordon d’alimentation, le pistolet
pulvérisateur, la rallonge de buse et la buse 7 en 1 sur le
plateau pour accessoires.
La buse 7 en 1 vous permet d’utiliser, selon le besoin, l’une des
sept buses à différentes formes de jet de pulvérisation. Relâchez
la détente du pistolet pour engager le verrou de la détente du
pistolet de pulvérisation avant de changer de forme de jet. Les
formes de jet varient tel que montré ci-après.
Pour changer de forme de jet, procédez comme suit :
1. Choisissez la forme de jet désirée :
•Sélectionnez la buse jet plat maximum 0° pour
les endroits difficiles d’accès comme les surfaces
de deuxième étage, ou encore pour les taches et
substances tenaces comme la peinture, les taches
d’huile, la rouille ou autres (goudron, gomme, graisse,
cire, etc.)
• Sélectionnez la buse Générale 15° pour les gros
travaux de nettoyage. Parfait pour nettoyer la graisse
et la crasse des surfaces dures. Peut aussi décaper la
peinture lorsque tenu à un angle de 45°.
• Sélectionnez la buse Jet délicat 40° pour les tâches
délicates (voitures, bateaux, camions, VR, mobilier de
jardin, équipement de jardinage, etc.)
• Sélectionnez la buse à jet en éventail pour le rinçage
optimal à débit élevé des saletés et débris en surface.
• Sélectionnez la buse à jet en éventail savonneux pour le
nettoyage des surfaces délicates comme les voitures, les
camions, les modules de jeux pour enfant, le mobilier de
jardin, etc.
• Choisissez la buse à jet de longue portée pour le
nettoyage rapide à débit élevé et le nettoyage à longue
portée des revêtements et fenêtres du deuxième étage.
• Choisissez la buse à jet de longue portée avec
savon pour projeter de l’eau savonneuse jusqu’aux
revêtements et aux fenêtres du deuxième étage.
2. Tournez le cadran jusqu’à ce que la forme de jet soit alignée
au bouton sur la buse 7 en 1.
Conseils d’utilisation
• Pour obtenir un nettoyage optimal, gardez la buse 7 en 1 à
une distance de 20 à 60 cm (8 à 24 pouces) de la surface à
nettoyer.
• Si la buse 7 en 1 est trop près, surtout lorsque vous utilisez
le jet à haute pression, vous risquez d’endommager la
surface à nettoyer.
• Ne vous approchez pas à moins de 15 cm (6 pouces) lors
du nettoyage de pneus.
Mode haute pression
Mode débit élevé
0˚
15˚
40˚
Maximum
Général
Délicat
Jet en éventail
Jet en éventail
savonneux
Portée étendue
Portée étendue
avec savon
11
Application du détergent
•
•
•
•
AVERTISSEMENT Danger de brûlure chimique.
L'usage de produits chimiques peut causer
des brûlures pouvant entraîner des blessures
graves, voire la mort.
Portez toujours des lunettes de sécurité à aération indirecte
(contre les produits chimiques) spécifiées conformes à ANSI
Z87.1 lorsque vous utilisez des produits chimiques.
N’utilisez PAS de lunettes de sécurité ou de lunettes de
sécurité pour condition sèche au lieu de lunettes de sécurité à
aération indirecte.
N'utilisez PAS de liquide caustique avec le nettoyeur à haute
pression électrique.
Utilisez SEULEMENT des détergents/savons sans risque
d’endommagement pour le nettoyeur à haute pression. Suivez
toutes les directives du fabricant.
Pour appliquer du détergent, procédez comme suit :
1. Passez en revue les directives d’utilisation de la buse 7 en 1 en
vous reportant à la rubrique Comment utiliser la buse 7 en 1.
2. Préparez la solution de détergent nécessaire pour la tâche à
effectuer.
3. Retirez le bouchon de chaque réservoir de détergent.
4. Remplissez chaque réservoir sur solution détergente.
5. Replacez le bouchon de chaque réservoir de détergent.
6. Utilisez le commutateur de sélection de détergent (A) pour
choisir le détergent désiré.
A
7. Assurez-vous d’avoir sélectionné l’un des types de jets sur la
buse 7 en 1.
AVIS Les buses à haute pression max., général, délicat, éventail
ou longue portée ne peuvent pas être utilisées pour appliquer du
détergent.
8. Assurez-vous que le boyau d’arrosage est raccordé à l’entrée
d’eau. Vérifiez si le boyau à haute pression est connecté au
pistolet de pulvérisation. Ouvrez l’alimentation d’eau.
AVIS Vous devez raccorder tous les boyaux avant de démarrer
le nettoyeur à haute pression.
12
9. Déroulez complètement le boyau à haute pression du dévidoir.
10. Démarrez le nettoyeur à haute pression comme indiqué à la
rubrique Comment démarrer votre nettoyeur à haute pression
électrique.
11. Appliquez le détergent sur une surface sèche, en commençant
par le bas de la surface et remontez en effectuant de longs
mouvements égaux qui se chevauchent.
12. Laissez « pénétrer » le détergent pendant 3 à 5 minutes avant
de laver et rincer. Réappliquez au besoin pour empêcher la
surface de sécher. Afin d’éviter la formation de traînées, NE
laissez PAS le détergent sécher sur la surface.
Rinçage du nettoyeur à haute pression électrique
1. Sélectionnez la buse à haute pression désirée suivant les
directives à la rubrique Comment utiliser la buse 7 en 1.
2. Gardez le pistolet de pulvérisation à une distance sécuritaire
de la surface à vaporiser.
AVERTISSEMENT Risque d’effet de recul.
Un effet de recul du pistolet de pulvérisation peut
causer une chute risquant d’entraîner la mort et des
blessures graves.
• Utilisez le nettoyeur à haute pression électrique à partir d'une
surface stable.
• Soyez très prudent si vous devez utiliser le nettoyeur à haute
pression électrique lorsque vous êtes dans une échelle, un
échafaudage ou un autre emplacement similaire.
• Lorsque vous utilisez les modes de vaporisation de puissance,
saisissez fermement le pistolet de pulvérisation avec les deux
mains afin d’éviter les risques de blessures entraînées par les
effets de recul.
3. Appliquez un jet à haute pression sur une petite surface puis
vérifiez si celle-ci est endommagée. Si elle ne l’est pas, vous
pouvez supposer qu’il est approprié de poursuivre le rinçage.
4. Commencez par le haut de la surface à rincer et descendez en
effectuant, comme pour le nettoyage, des mouvements qui se
chevauchent.
Autres conseils pour le nettoyage
• Ne laissez JAMAIS le nettoyeur haute pression électrique
sans supervision alors qu’il est branché dans une prise
électrique et que l’eau est alimentée à l’appareil.
• Si vous avez la buse trop éloignée de la surface à laver, le
nettoyage peut ne pas être efficace.
Comment ranger les accessoires
L’appareil est muni d’un plateau pour accessoires servant à
ranger le pistolet pulvérisateur, la rallonge de buse, la buse 7
en 1 et le cordon d’alimentation. Identifier tous les accessoires
à partir de l’illustration montrée dans la rubrique Fonctions et
commandes.
BRIGGSandSTRATTON.COM
Entretien
Recommandations générales
L’entretien régulier améliore la performance et prolonge la durée
de vie du nettoyeur à haute pression électrique.
La garantie sur ce nettoyeur haute pression électrique ne couvre
pas les items assujettis à un abus ou négligence par l’opérateur.
Pour qu’elle soit entièrement valide, l’opérateur doit entretenir
le nettoyeur à haute pression électrique aux instructions de ce
manuel, incluant celles relatives à l’entreposage.
AVIS En cas de questions sur le remplacement des composants
du nettoyeur à haute pression BSPP, appelez le service
d’assistance au (800) 743-4115.
AVIS Votre nettoyeur à haute pression électrique a été conçu
pour un usage exclusif avec des pièces POWERflow+. L’emploi
de composants qui ne sont pas conçus pour un appareil de la
technologie POWERflow+ entraînera le fonctionnement inférieur à
la normale de votre nettoyeur à haute pression.
Avant chaque utilisation
1. Nettoyez les débris.
2. Vérifiez si la crépine d’admission d’eau est sale ou
endommagée.
3. Vérifiez que le tuyau à haute pression n’a pas de fuite.
4. Vérifier le fonctionnement du pistolet de pulvérisation.
Entretien du nettoyeur à haute pression électrique
Nettoyez les débris
Nettoyez les débris accumulés sur le nettoyeur à haute pression
électrique tous les jours ou avant de l’utiliser. Inspectez les
fentes d’air de refroidissement et les ouvertures aménagées sur
l’avant, l’arrière et le dessous du nettoyeur à haute pression. Ces
ouvertures doivent demeurer propres et non obstruées.
Les parties du nettoyeur à haute pression électrique doivent
être gardées propres afin de réduire le risque de surchauffe et
d’inflammation des débris accumulés.
• Utilisez un linge humide pour nettoyer les surfaces
extérieures.
AVIS Le traitement inadéquat du nettoyeur à haute pression
électrique peut l’endommager et réduire sa durée de vie utile.
• N’insérez AUCUN objet dans les fentes de refroidissement.
Vérification et nettoyage de la crépine d’admission d’eau
Assemblage du raccord de la prise d’eau (A) Ensuite, retirez la
crépine d’admission d’eau (B) de la prise d’eau de l’appareil (C) à
l’aide des pinces à becs fins. La prise d’eau se trouve au bas de
l’appareil, à l’avant. Inspectez la crépine d’admission d’eau. Si la
crépine est sale, nettoyez-la avec une petite brosse et de l’eau. Si
elle est endommagée, remplacez-la.
A
B
C
Vérification du boyau à haute pression
Le boyau à haute pression peut se fissurer sous l’effet de l’usure,
de l’entortillement ou d’une mauvaise utilisation. Examinez le
boyau avant chaque utilisation. Soyez à l’affût des coupures, des
fissures, des abrasions ou des bombements, et assurez-vous
qu’il n’est pas endommagé et que les raccords sont fixes. Si l’une
de ces conditions est présente, remplacez sans délai le boyau.
AVERTISSEMENT Le jet d'eau à haute pression produit par
cet appareil peut couper la peau et ses tissus sousjacents et conduire à des blessures graves et même
une amputation.
• NE réparez JAMAIS le boyau à haute pression Remplacez-le.
• Le tuyau de remplacement DOIT résister à une pression égale
ou supérieure à la pression nominale de l’appareil.
Vérifier le pistolet de pulvérisation
Examinez le branchement du boyau au pistolet à pulvérisation et
assurez-vous que le branchement est solide. Faites l’essai de la
détente (D) en appuyant sur le verrou de détente (E) et en vous
assurant que la détente revient à sa position initiale lorsque vous
la relâchez. Vous ne devriez pas être en mesure d’actionner la
détente sans avoir appuyé sur le verrou de détente. Remplacez
le pistolet à pulvérisation immédiatement s’il échoue un de ces
essais.
E
D
13
Entretien de la buse
Une pression de la pompe trop élevée peut entraîner un effet
de pulsation lorsque vous appuyez sur la détente du pistolet de
pulvérisation. La raison principale pour laquelle la pression de la pompe
est trop élevée est que la buse est obstruée, complètement ou en partie,
par un corps étranger, comme des saletés, etc. Une buse obstruée
peut entraîner un cycle marche/arrêt de la pompe ou l’incapacité de se
mettre en marche même en présence d’un certain débit.
Pour corriger le problème, nettoyez immédiatement la buse en
suivant ces consignes :
1. Appuyez sur l’interrupteur principal de marche/arrêt à la position
d’arrêt (0). Débranchez le cordon d’alimentation de la prise murale.
2. Débranchez l’alimentation en eau sur le nettoyeur à haute
pression électrique.
3. Dirigez TOUJOURS le pistolet à pulvérisation vers un endroit
sécuritaire et appuyez sur le verrou de détente et sur la détente du
pistolet de pulvérisation pour libérer la haute pression de l’eau.
AVERTISSEMENT Le jet d'eau à haute pression produit par
cet appareil peut couper la peau et ses tissus sousjacents et conduire à des blessures graves et même une
amputation.
Le pistolet de pulvérisation retient une pression d’eau élevée,
même lorsque le moteur est éteint et que l’eau est déconnectée,
ce qui peut causer des blessures graves.
• Gardez toujours le tuyau flexible à haute pression raccordé à la
pompe et au pistolet de pulvérisation lorsque le système est sous
pression.
• Chaque fois que vous arrêtez le nettoyeur à haute pression,
dirigez TOUJOURS le pistolet vers un endroit sécuritaire et
appuyez sur la détente du pistolet de pulvérisation pour en libérer
la haute pression.
4. Enlevez la buse 7 en 1 de l’extrémité de la rallonge de buse.
5. Utilisez l’outil de nettoyage fourni ou un trombone pour dégager
tout corps étranger pouvant obstruer l’une ou l’autre des buses.
6. À l’aide d’un tuyau d’arrosage, enlevez les débris supplémentaires
en rinçant la rallonge de buse. Rincez-la pendant 30 à 60
secondes.
14
7. Réinstallez la buse 7 en 1sur la rallonge de buse.
8. Rebranchez la rallonge de buse sur le pistolet de pulvérisation.
9. Assurez-vous que le boyau d’arrosage est raccordé à l’entrée
d’eau. Vérifiez si le boyau à haute pression est connecté au
pistolet de pulvérisation. Ouvrez l’alimentation d’eau.
10. Branchez le cordon d’alimentation dans une prise électrique et
placez l’interrupteur principal de marche/arrêt à la position de
marche (I) du nettoyeur à haute pression.
11. Testez le nettoyeur à haute pression électrique en l’utilisant avec
chaque forme de jet.
Entretien de la pompe et du moteur
La pompe et le moteur de ce nettoyeur à haute pression électrique ne
nécessitent aucun entretien. Les deux assemblage sont pré-lubrifiés
et scellés, ne nécessitant jamais de lubrification supplémentaire.
Après chaque utilisation
L’eau ne doit pas demeurer dans le nettoyeur durant une longue
période de temps. Des sédiments ou des minéraux pourraient
s’accumuler sur les pièces de la pompe et bloquer son mouvement.
Suivez la procédure suivante après chaque utilisation:
1. Appuyez sur l’interrupteur principal de marche/arrêt à la position
d’arrêt (0). Débranchez le cordon d’alimentation de la prise
murale.
2. Coupez l’alimentation en eau, dirigez le pistolet vers un endroit
sécuritaire et appuyez sur le verrou de la détente et sur la détente
pour libérer la pression.
3. Débranchez le boyau d’arrosage de l’alimentation en eau et du
nettoyeur à haute pression électrique.
4. Déconnectez le boyau du pistolet de pulvérisation. Vidangez l’eau
du tuyau, du pistolet et de la rallonge de buse. Utilisez un chiffon
pour essuyer le tuyau.
5. Vidangez l’eau de la pompe en inclinant l’appareil vers l’avant
puis vers la droite (l’admission d’eau pointant vers le bas).
6. Enroulez le cordon d’alimentation et rangez-le sur le plateau
d’accessoires.
7. Placez le pistolet de pulvérisation, la rallonge de buse et la buse 7
en 1sur le plateau d’accessoires.
8. Enroulez le boyau à haute pression sur le dévidoir.
9. Entreposez l’appareil dans un endroit propre et sec.
10. Si vous remisez l’appareil durant plus de 30 jours, consultez
la section « Entreposage hivernale ou à long terme » à la page
suivante.
BRIGGSandSTRATTON.COM
Remsage hivernal ou à long terme
L’eau ne doit pas demeurer dans le nettoyeur durant une longue
période de temps. Des sédiments ou des minéraux pourraient
s’accumuler sur les pièces de la pompe et bloquer son mouvement.
Procédures initiales de remisage
1. Rincez les réservoirs de détergent en les retirant de l’appareil et
en vidant la solution restante.
AVIS Débranchez les tuyaux fixés au bas des réservoirs de détergent.
2. Rincez les réservoirs de détergent à l’eau claire, puis reconnectez
les tuyaux et replacez-les sur l’appareil.
3. Faites fonctionner le nettoyeur à haute pression électrique en
utilisant une buse de jet de savon sélectionnée. Rincez pendant
une ou deux minutes.
4. Appuyez sur l’interrupteur principal de marche/arrêt à la position
d’arrêt (0). Débranchez le cordon d’alimentation de la prise
murale.
5. Fermez l’alimentation d’eau. Dirigez le pistolet vers un endroit
sécuritaire et appuyez sur le verrou de la détente et sur la détente
pour libérer la pression. Après quelques moments, relâchez la
détente du pistolet
6. Débranchez le boyau d’arrosage de l’alimentation en eau et du
nettoyeur à haute pression électrique. Déconnectez le haute
pression du pistolet de pulvérisation.
7. Vidangez l’eau du boyau et du pistolet de pulvérisation, puis
utilisez un linge ou un autre objet équivalent pour essuyer toutes
les surfaces externes.
8. Assurez-vous que le tuyau d’admission est déconnecté de la
pompe. Vidangez l’eau de la pompe en inclinant l’appareil vers
l’avant puis vers la droite (l’admission d’eau pointant vers le bas).
AVIS L’eau laissée dans la pompe pourrait geler et endommager la
pompe de façon permanente.
Protection de la pompe
Utilisez PumpSaver, modèle 6039, pour traiter la pompe contre
les dommages causés par les dépôts de minéraux ou le gel. Vous
préviendrez ainsi les dommages causés par le gel et lubrifierez le
plongeur et les joints.
AVIS PumpSaver est un accessoire disponible en option. Il n’est
pas fourni avec le nettoyeur à haute pression électrique. Contactez le
centre de service autorisé situé le plus près de chez vous pour vous
procurer PumpSaver.
AVIS Vous devez protéger votre appareil contre le gel.
• Si vous ne le faites pas, vous pouvez causer des dommages
irréversibles à votre pompe qui la rendront inutilisable.
• Les dommages causés par le gel ne sont pas couverts par la
garantie.
Pour utiliser Pump Saver, assurez-vous que le nettoyeur à
haute pression électrique est en position d’arrêt et que le tuyau
d’admission est débranché. À l’aide d’une clé de 22 mm, retirez
le tuyau à haute pression situé du côté du dévidoir. Veuillez lire
et suivre les directives et les avertissements mentionnés sur le
contenant de Pump Saver. Après le traitement avec Pump Saver,
branchez le tuyau à haute pression au dévidoir et fixez solidement.
Procédures finales de remisage
1. Enroulez le cordon d’alimentation et rangez-le sur le plateau
d’accessoires.
2. Enroulez le boyau à haute pression sur le dévidoir.
3. Rangez le pistolet de pulvérisation, la rallonge de buse et la buse
sur le plateau d’accessoires.
4. Entreposez le nettoyeur dans un endroit propre et sec, protégé
du gel.
5. Couvrez l’unité à l’aide d’une housse de protection adéquate qui
ne retient pas l’humidité.
15
Dépannage
Problème
Cause
Solution
1. L'entrée d'eau est bloquée.
2. Alimentation en eau inadéquate.
3.
La pompe présente les problèmes
suivants : incapacité de produire de
la pression, pression irrégulière,
cliquetis, perte de pression, débit
d'eau faible.
4.
5.
6.
7.
8.
1. Dégagez l'entrée.
2. Assurez-vous que le débit d'eau est
approprié.
Le boyau d'arrosage est entortillé ou
3. Redressez le boyau d'arrosage ou
fissuré.
remplacez-le s'il présente des fuites.
La crépine d'admission d'eau est
4. Vérifiez et nettoyez la crépine d'admission
obstruée.
d'eau.
La température de l'alimentation en eau 5. Refroidissez l’alimentation d’eau.
dépasse les 38 °C (100 °F).
Le boyau à haute pression est obstrué, 6. Enlevez les matières qui obstruent le boyau
fissuré ou encore enroulé sur le
de haute pression, remplacez le boyau ou
dévidoir.
déroulez le boyau du dévidoir.
La buse est obstruée.
7. Nettoyez la buse.
La pompe est défectueuse.
8. Contactez le centre d’entretien Briggs &
Stratton.
1. L'alimentation en eau n'est pas activée.
2. L'appareil n'est pas en marche.
3. Le boyau d'arrosage est trop long.
4. Fusible grillé, disjoncteur déclenché.
L'appareil ne démarre pas lorsqu'on
presse sur la détente.
Le détergent ne se mélange pas au
jet.
16
1. Le commutateur de sélection du
détergent est en position éteint.
2. Une buse à haute pression ou à débit
élevé sans savon est sélectionnée.
1. Ouvrez l’alimentation d’eau.
2. Appuyez sur l’interrupteur principal de
marche/arrêt à la position d'arrêt (I).
Réinitialisez le disjoncteur de fuite de terre.
3. Utilisez un boyau d’arrosage d'admission de
15,24 m (15 pi) tout au plus.
a.) Vérifiez la boîte de fusibles à la recherche
d'un fusible grillé et remplacez-le au besoin,
ou réenclenchez le disjoncteur. N’utilisez
pas un fusible ou un disjoncteur ayant une
valeur nominale supérieure à celle spécifiée
pour ce circuit.
b.) Débranchez toutes les autres charges
électriques du circuit utilisées par le
nettoyeur à haute pression OU utilisez le
nettoyeur à haute pression sur son propre
circuit.
c.) Faites fonctionner le nettoyeur à haute
pression dans n'importe lequel des modes
de jet POWERflow+ Mode débit élevé ( )
pendant 10 minutes. Il pourrait s'avérer
nécessaire d'ouvrir le moteur.
1. Positionnez le commutateur de sélection de
détergent au réservoir désiré.
2. Sélectionnez une buse à débit élevé avec
savon (indiquée par les bulles).
BRIGGSandSTRATTON.COM
GARANTIE DU PROPRIÉTAIRE D’UN NETTOYEUR À PRESSION BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC
À partir du 1er novembre de 2012; la présente garantie remplace toute garantie non datée et toute garantie dont la date est antérieure au 1er novembre de 2012.
GARANTIE LIMITÉE
Briggs & Stratton Power Products Group, LLC réparera ou remplacera, sans frais, toutes pièces du nettoyeur à pression défectueuses comportant un
vice de matériau ou un défaut de fabrication ou les deux. En vertu de la présente garantie, les frais de transport du produit soumis pour réparation
ou remplacement sont à la charge de l’acheteur. La présente garantie sera en vigueur durant les périodes stipulées ci-dessous et est assujettie aux
conditions stipulées ci-dessous. Pour obtenir des services en vertu de la garantie, téléphoner au Service à la clientèle de Briggs & Stratton au (800) 7434115 ou communiquer avec eux par Internet à l’adresse BRIGGSandSTRATTON.COM.
Il n’existe aucune autre garantie expresse. Les garanties implicites, incluant celles de qualité marchande et d’adaptation à un usage particulier,
sont limitées à une période d’un an à partir de la date d’achat ou jusqu’à la limite permise par la loi. Toute garantie implicite est exclue. La
responsabilité pour dommages accessoires ou indirects est exclue dans la mesure où une telle exclusion est permise par la loi. Certains états/
provinces ou pays n’autorisent aucune restriction sur la durée d’une garantie implicite, et certains états/provinces ou pays n’autorisent pas l’exclusion
ou la limitation des dommages consécutifs ou indirects. Par conséquent, les restrictions et exclusions décrites ci-dessus pourraient ne pas s’appliquer
dans votre cas. La présente garantie vous accorde des droits légaux spécifiques et vous pourriez également en avoir d’autres, qui peuvent varier d’un
état ou d’une province à l’autre et d’un pays à l’autre.**
PÉRIODE DE GARANTIE
Usage par un consommateur
1 an
Usage à des fins commerciales
Aucune
** En Australie – Nos produits sont accompagnés de garanties qui ne peuvent être exclues en vertu de la Australian Consumer Law. Vous avez droit à un
remplacement ou à un remboursement en cas de défaillance majeure et en compensation à toute autre perte ou dommage raisonnablement prévisible. Vous
avez aussi droit à faire réparer ou remplacer les produits si les produits ne sont pas de qualité acceptable et que la défaillance n’équivaut pas à une défaillance
majeure Pour obtenir un service en vertu de la garantie, consultez notre Outil de recherche de distributeurs à www.briggsandstratton.com afin de trouver un
distributeur de service après-vente agréé le plus près ou envoyez-nous un courriel ou une lettre à [email protected], Briggs & Stratton
Australia Pty Ltd, 1 Moorebank Avenue, NSW, Australia, 2170.
La période de garantie débute à la date d’achat par le premier utilisateur final, et se prolonge pour la durée stipulée ci-dessus. “Usage par un consommateur”
signifie utilisation domestique personnelle dans une résidence, par l’acheteur au détail. “Usage à des fins commerciales” signifie toute autre utilisation, y
compris à des fins commerciales, générant de revenus ou de location. Aux fins de la présente garantie, dès qu’un équipement a été utilisé commercialement
une fois, il est par la suite considéré comme étant d’usage à des fins commerciales. L’équipement utilisé pour l’alimentation principale n’est pas couvert par la
présente garantie.
POUR EXERCER LA GARANTIE SUR TOUT PRODUIT FABRIQUÉ PAR BRIGGS & STRATTON, IL N’EST PAS NÉCESSAIRE DE L’ENREGISTRER. CONSERVEZ
LE REÇU COMME PREUVE D’ACHAT. SI, LORS D’UNE RÉCLAMATION DE GARANTIE, VOUS NE POUVEZ PROUVER LA DATE INITIALE DE L’ACHAT, NOUS
UTILISERONS LA DATE DE FABRICATION DU PRODUIT COMME DATE DE RÉFÉRENCE POUR DÉTERMINER LA PÉRIODE DE GARANTIE.
À PROPOS DE LA GARANTIE
Nous acceptons de faire effectuer les réparations couvertes par la garantie et tenons à nous excuser pour tout inconvénient subi. La plupart des réparations
couvertes par la garantie sont traitées automatiquement; cependant, il arrive parfois que les demandes de service en vertu de la garantie soient non fondées.
Par exemple, la garantie ne couvre pas les dommages causés à l’équipement par une utilisation abusive, par un manque d’entretien périodique, durant
l’expédition, la manutention ou l’entreposage, ou en raison d’une installation inadéquate. De même, la garantie sera annulée si la date de fabrication ou le
numéro de série apposé sur le nettoyeur à haute pression a été enlevé ou si l’équipement a été changé ou modifié. Durant la période de garantie, Briggs
& Stratton après-vente agréé réparera ou remplacera, à son gré, toute pièce qui, après examen, est trouvée défectueuse à la suite d’une utilisation et d’un
entretien normaux. La présente garantie ne couvre pas les réparations et les équipements suivants :
•
Usure normale: Comme tout autre dispositif mécanique, les groupes électrogènes d’extérieur nécessitent l’entretien périodique de certaines pièces pour
fonctionner adéquatement. La présente garantie ne couvre pas les frais de réparation des pièces ou des équipements dont la durée de vie utile a été
dépassée à la suite d’une utilisation normale.
•
Installation et entretien: La présente garantie ne couvre pas les équipements ou les pièces qui ont fait l’objet d’une installation ou de modifications et
de changements inadéquats ou non autorisés, d’une mauvaise utilisation, de négligence, d’un accident, d’une surcharge, d’emballement, d’entretien
inadéquat, de réparation ou d’entreposage qui, selon nous, auraient nui à la performance et à la fiabilité du produit. De plus, la garantie ne couvre pas
l’entretien normal tel que les filtres à air, le réglage, le nettoyage du circuit d’alimentation et son obstruction (causée par l’accumulation de produits
chimiques, de saletés, de calamine, de calcaire, et ainsi de suite).
•
Exclusions supplémentaires: La présente garantie exclut les pièces qui s’usent tels que les raccords rapides, les joints d’étanchéité, les joints toriques, les
pompes ayant fonctionné sans alimentation en eau ou tout dommage ou tout mauvais fonctionnement résultant d’un accident, d’une utilisation abusive,
de modifications, de changements ou d’un entretien inadéquat du système, du gel ou d’une détérioration chimique. La garantie du produit ne couvre pas
les pièces accessoires telles que les pistolets, les boyaux, les (rallonge du gicleur) lances et les buses. Cette garantie exclut tout équipement usé, remis
à neuf ou de démonstration et toute défaillance due à une catastrophe naturelle ou à toute autre force majeure hors du contrôle du fabricant. 206457F,
Rev. C, 10/23/2012
BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC
MILWAUKEE, WI, USA
17
Nettoyeur à haute pression électrique
Briggs & Stratton
Caractéristiques du produit
Pression maximum de sortie........................................... 1800 PSI* @ 1,1 GPM
Débit maximal.................................................................... 4.0 GPM* @ 100 PSI
Mélange de détergent ..............................Consultez les instructions du fabricant
Température de l’alimentation en eau... Ne doit pas dépasser les 38 °C (100 °F)
Moteur............................................................................Type universel (à balais)
Tension nominale............................................................................. 120 volts CA
Courant ..........................................................................................14,5 ampères
* Les caractéristiques nominales de ce nettoyeur à haute pression sont conformes à la norme
PW101-2010 de la Pressure Washer Manufactures Association (PWMA) (Tests et performance
nominale des nettoyeurs à haute pression).
Briggs & Stratton Power Products Group, LLC
P.O. Box 702
Milwaukee, Wisconsin, 53201-0702 EE. UU.
18
(800) 743-4115
BRIGGSandSTRATTON.COM

advertisement

Related manuals

advertisement
