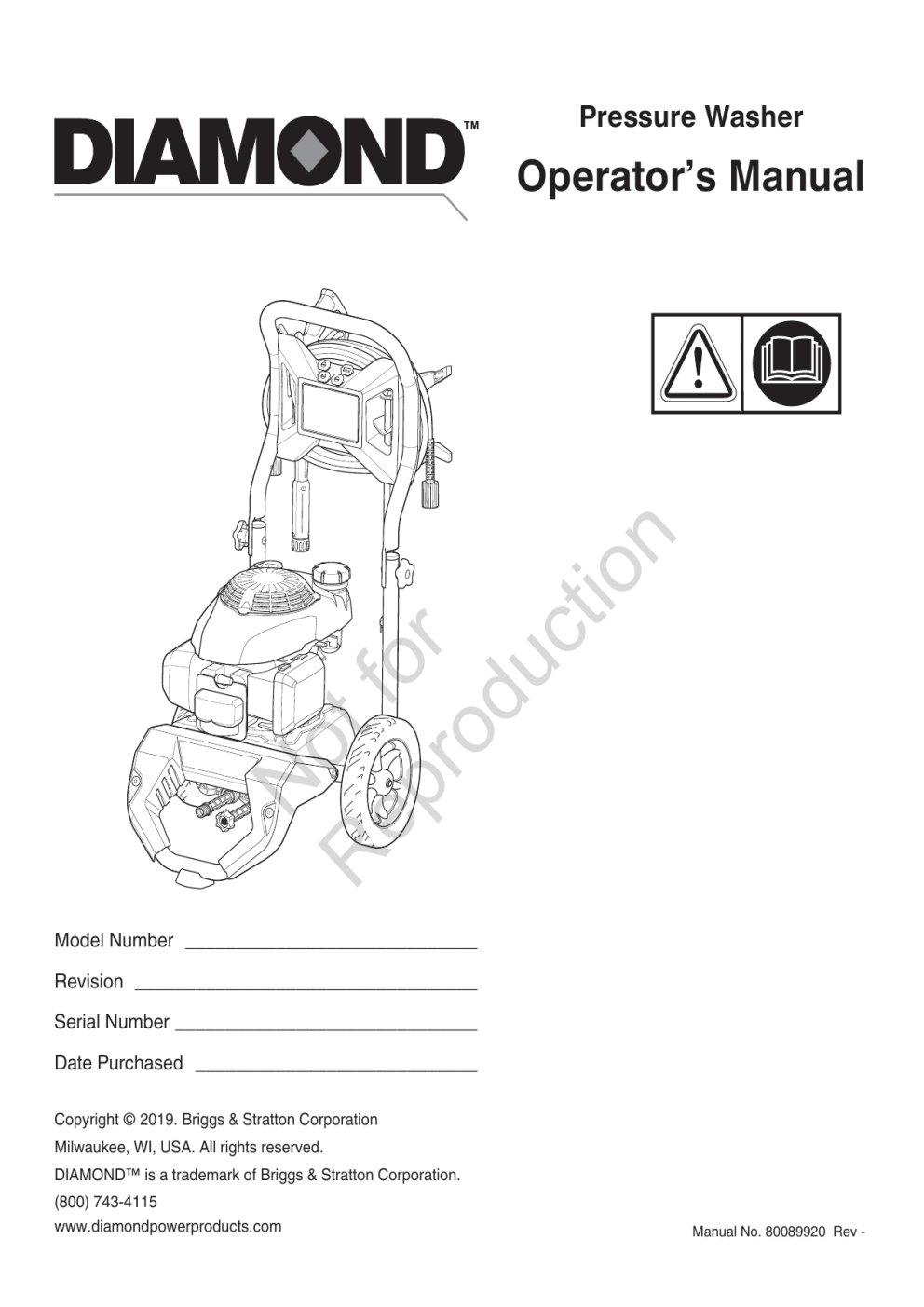

Simplicity 020778-00 Operator's Manual

Pressure Washer
N
o
R tf
ep o
r
ro
du
ct
io
n
Operator’s Manual
Model Number ______________________________
Revision ___________________________________
Serial Number _______________________________
Date Purchased _____________________________
Copyright © 2019. Briggs & Stratton Corporation
Milwaukee, WI, USA. All rights reserved.
DIAMOND™ is a trademark of Briggs & Stratton Corporation.
(800) 743-4115
www.diamondpowerproducts.com
Manual No. 80089920 Rev -
Table of Contents
Symbols and Meanings . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Equipment Description . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Features and Controls . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Storage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Symbol
Name
Explanation
Fluid
Injection
High-pressure water could cut
through skin resulting in serious
injury and possible amputation.
Spray,
Flying
Objects
Risk of eye injury. Spray could
splash back or propel objects
resulting in serious injury.
Hot Surface
Contact with muffler area could
cause burns resulting in serious
injury.
Electric
Shock
Contact with power source
could cause electrical shock
resulting in death or serious
injury.
Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Register Your Product
To ensure prompt and complete warranty coverage, register
your product online at www.onlineproductregistration.com.
Symbols and Meanings
Meaning
DANGER
Indicates a hazard which, if not avoided,
will result in death or serious injury.
WARNING
Indicates a hazard which, if not avoided,
could result in death or serious injury.
CAUTION
Indicates a hazard which, if not avoided,
could result in minor or moderate injury.
NOTICE
Indicates information considered
important, but not hazard-related.
Symbol
2
Kickback
Recoil starter kickback will pull
hand and arm toward engine
faster than you can let go which
could cause broken bones,
sprains or bruises resulting in
serious injury.
Chemical
Burn
Chemicals could cause burns
resulting in death or serious
injury.
Slippery
Surface/Fall
Slippery wet surfaces could
cause you to fall resulting in
death or serious injury.
Fall
Kickback from spray gun could
cause you to fall resulting in
death or serious injury.
N
o
R tf
ep o
r
ro
du
ct
io
Signal
n
Warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Name
Explanation
Safety Alert
Symbol
Indicates a potential personal
injury hazard.
Read
Operator’s
Manual
Failure to follow warnings,
instructions and operator’s
manual could result in death or
serious injury.
Toxic
Fumes
Engine exhaust contains carbon
monoxide, a poisonous gas that
could kill you in minutes. You
cannot smell it or see it.
Fire
Fuel and its vapors are
extremely flammable which
could cause burns or fire
resulting in death or serious
injury.
Engine exhaust could cause
fire resulting in death or serious
injury.
WARNING! This product can expose you to
chemicals including gasoline engine exhaust,
which is known to the State of California to cause
cancer, and carbon monoxide, which is known to the State of
California to cause birth defects or other reproductive harm.
For more information go to www.P65Warnings.ca.gov.
WARNING! This product contains lead and lead
compounds, known to the state of California to
cause birth defects or other reproductive harm.
Wash your hands after handling this product. Cancer and
Reproductive Harm - www.P65Warnings.ca.gov.
www.diamondpowerproducts.com
Equipment Description
Read this manual carefully and become familiar
with your product. Know its applications, its
limitations, and any hazards involved. Save these
original instructions for future reference.
To aid in outdoor cleaning projects, this engine-driven,
high-pressure cleaning machine uses a variety of spray
tips and detergent.
Know how to stop the product and reduce pressure
quickly. Keep operating area clear and do not allow
children to operate pressure washer.
NOTICE If you have questions about intended use,
contact an authorized service dealer. This equipment is
designed to be used with Briggs & Stratton® authorized
parts only.
For engine related questions, call American Honda
Motor Company, Inc. at (800) 426-7701 or visit
www.honda-engines.com for a dealer locator.
This spark ignition system complies with the Canadian
Standard CAN ICES-2/NMB-2.
N
o
R tf
ep o
r
ro
du
ct
io
n
Stay alert—watch what you are doing. Do not operate
pressure washer when fatigued or under the influence of
alcohol or drugs.
Every effort has been made to ensure that information in
this manual is accurate and current. However, we reserve
the right to change, alter, or otherwise improve the product
and this document at any time without prior notice.
High Pressure Hose
Identification Label
Pump
High Pressure Outlet
High Pressure Hose — Connect one end to water pump
and the other end to spray gun.
High Pressure Outlet — Connection for high pressure
hose.
Water Inlet
Pump — Stainless steel piston, axial cam pump that
develops high pressure.
Water Inlet — Connection for garden hose.
Identification Label — Provides model and serial number of
pressure washer.
3
Features and Controls
N
o
R tf
ep o
r
ro
du
ct
io
n
Compare the illustrations with your pressure washer to familiarize yourself with the locations of various controls and
product warnings.
4
www.diamondpowerproducts.com
Spray Gun
Spray Tips
Detergent Siphon Tube
N
o
R tf
ep o
r
ro
du
ct
io
Automatic Cool Down
System (on pump)
n
Accessory Tray
Spray Wand
Accessory Tray — Provides convenient storage
for accessories.
Automatic Cool Down System — Prevents
internal pump damage by discharging warm
water to the ground.
Detergent Siphon Tube — Use to siphon
pressure washer safe detergent into the low
pressure stream.
Spray Wand — Allows you to switch between
spray tips.
Spray Gun — Controls spray using trigger.
Includes trigger lock.
Spray Tips — Multiple patterns for various
cleaning applications.
5
Operation
Step 1: Safe Location
Before starting the pressure washer, there are two equally
important safety concerns regarding carbon monoxide
poisoning and fire that must be addressed.
Operation Location to Reduce the Risk of Carbon
Monoxide Poisoning
The engine exhaust of all fossil fuel burning equipment,
such as a pressure washer, contains carbon monoxide, a
poisonous gas that could kill you in minutes. You cannot
smell it, see it, or taste it. Even if you do not smell exhaust
fumes, you could still be exposed to carbon monoxide gas.
6
N
o
R tf
ep o
r
ro
du
ct
io
Carbon monoxide alarm
n
By law, it is required in many states to have a carbon
monoxide alarm in operating condition in your home. A
carbon monoxide alarm is an electronic device that detects
hazardous levels of carbon monoxide. When there is
a buildup of carbon monoxide, the alarm will alert the
occupants by flashing a visual indicator light and an alarm.
Smoke alarms cannot detect carbon monoxide gas.
WARNING! Engine exhaust contains carbon
monoxide, a poisonous gas that could kill you in
minutes. You cannot smell it, see it, or taste it.
Even if you do not smell exhaust fumes, you could still be
exposed to carbon monoxide gas.
• Operate this product only outdoors, far away from
windows, doors and vents to reduce the risk of carbon
monoxide gas accumulating and the potential of being
drawn towards occupied spaces.
• Install battery-operated carbon monoxide alarms or
plug-in carbon monoxide alarms with battery back-up
according to the manufacturer’s instructions. Smoke
alarms cannot detect carbon monoxide gas.
• Do not run this product inside homes, garages,
basements, crawlspaces, sheds, or other partiallyenclosed spaces even if using fans or opening doors and
windows for ventilation. Carbon monoxide can quickly
build up in these spaces and can linger for hours, even
after this product has shut off.
• Point exhaust away from all homes and occupied
spaces.
• If you start to feel sick, dizzy, or weak while using this
product, get to fresh air right away. See a doctor. You
may have carbon monoxide poisoning.
www.diamondpowerproducts.com
•
•
•
•
•
Check Oil Level
1. Make sure pressure washer is on a level surface.
2. Refer to engine operator’s manual and follow oil and
fuel recommendations and instructions.
Transporting
Do not tip engine or equipment at an angle which causes
fuel to spill.
Step 3: Set Up
Clean Debris
Clean any accumulated debris. Keep area around muffler
free from any debris.
• Use a soft bristle brush to loosen caked on dirt or oil.
• Use a damp cloth to wipe exterior surfaces clean.
Lubricate O-rings
Lubricate all connections shown to extend the life of the
o-rings.
1. Inspect and clean connecting surfaces prior to
lubrication and assembly. Replace o-rings that are
damaged or missing. See Common Service Parts.
NOTICE Never repair leaking connections with sealant of
any kind. Replace o-ring.
2. Use a small brush or cotton swab to apply a light
coating of grease directly to o-rings.
N
o
R tf
ep o
r
ro
du
ct
io
•
WARNING! Exhaust heat/gases could ignite
combustibles, structures or damage fuel tank
causing a fire, resulting in death or serious injury.
Pressure washer must be at least 5 ft. (1.5 m) from any
structure, overhang, trees, windows, doors, and any wall
opening, shrubs, or vegetation over 12 in. (30.5 cm) in
height.
Do not place pressure washer under a deck or other type
of structure that may confine airflow. Smoke alarm(s)
must be installed and maintained indoors according to
the manufacturer’s instructions /recommendations.
Carbon monoxide alarms cannot detect smoke.
It is a violation of California Public Resource Code
Section 4442, to use or operate the engine on any forestcovered, brush-covered, or grass-covered land unless
the exhaust system is equipped with a spark arrester, as
defined in Section 4442, maintained in effective working
order. Other states or federal jurisdictions may have
similar laws, reference Federal Regulation 36 CFR Part
261.52.
Contact the original equipment manufacturer, retailer,
or dealer to obtain a spark arrester designed for the
exhaust system installed on this engine.
Replacement parts must be the same and installed in the
same position as the original parts.
Step 2: Oil and Fuel
n
Operation Location to Reduce the Risk of Fire
5 ft (1.5 m) min.
MUFFLER
5 ft (1.5 m)
min.
Spray Gun
High
Pressure
Hose
Spray Wand
Check / Connect Gun and Hose
1. If spray gun trigger depresses without pressing
trigger lock or if spray gun remains depressed when
released, replace spray gun immediately.
Trigger Lock
2. If high pressure hose is damaged, exposing inner
mesh, replace immediately.
7
3. Attach high pressure hose to spray gun and high
pressure outlet on pump. Tighten by hand.
Step 4: Spray Tips
1. Select desired spray tip:
Low Pressure
Black Soap
Delicate Rinse
White, 40°
General Rinse
Yellow, 15°
Maximum
Rinse
Red, 0°
Use to apply
detergent
N
o
R tf
ep o
r
ro
du
ct
io
Check Water Inlet Screen / Connect Garden Hose
1. Inspect inlet screen. Remove debris or replace if
damaged.
Siding /
Patios Decks
Paint Removal
Driveways /
/ Oil Stains
Garage Floors
/ Rust Removal
2. Pull spray wand quick connect collar back, insert
spray tip and release. Tug spray tip to ensure it is
secure.
n
WARNING! The high pressure fluid could cut
through skin and its underlying tissues, resulting
in serious injury and possible amputation. Never
attach spray wand directly to high pressure hose.
Cars / Vans
/ Trucks /
Outdoor
Furniture
Inlet Screen
Step 5: Start Up
NOTICE Do not start engine without water supply
connected and turned on.
1. Level product before starting.
2. Run water through garden hose (not to exceed 50 ft
(15 m) to clean out debris, then connect to water inlet.
NOTICE There must be at least 10 ft (3 m) of
unrestricted garden hose between the pressure washer
inlet and any device, such as a vacuum breaker, to
prevent pump damage.
3. Turn on water, point spray gun in safe direction, press
trigger lock and depress trigger to purge pump system
of air.
4. Attach spray wand to spray gun. Tighten by hand.
8
WARNING! Risk of eye injury. Spray could
splash back or propel objects, resulting in
serious injury.
• Always wear indirect vented (chemical splash) safety
goggles when using or near this product. (Safety glasses
do not provide full protection).
• Always wear protective clothing such as long-sleeved
shirts, long pants and closed-toed shoes.
WARNING! Recoil starter kickback (rapid
retraction) will pull hand and arm toward engine
faster than you can let go, which could cause
broken bones, fractures, bruises, or sprains and result in
serious injury.
www.diamondpowerproducts.com
2. Position yourself as shown below, and start engine
according to instructions given in engine operator’s
manual.
4. Apply high pressure spray to a small area first, then
check the surface for damage. If no damage is found,
it is okay to continue cleaning.
WARNING! Risk of electrocution. Contact with
power source could cause electric shock or burn
resulting in death or serious injury. Never spray
near power source.
Usage Tips
• For most effective cleaning, keep spray tip 8 to 24 in (20
to 61 cm) away from cleaning surface.
• Do not use high pressure spray tips closer than 6 in (15
cm) to prevent damage to the cleaning surface.
• Start at the top of the area to be rinsed, working down
with long, even, overlapping strokes.
Step 6: Applying Detergent
n
• Follow chemical manufacturer’s label instructions for
proper use and handling of the chemical.
• Only use products marketed for use with pressure
washers.
• Never spray acids or flammable liquids.
N
o
R tf
ep o
r
ro
du
ct
io
WARNING! High-pressure water could cut
through skin resulting in serious injury and
possible amputation.
• Do not direct discharge at self or others.
• Call physician immediately if cut by fluid. Do not treat as
a simple cut.
• Do not touch spray tips while spraying.
WARNING! Chemicals could cause burns
resulting in death or serious injury.
WARNING! Use of pressure washer
could create slippery surfaces causing
you to fall, resulting in death or serious
injury. Kickback from spray gun could cause you to fall
resulting in death or serious injury. Operate pressure
washer from a stable surface.
3. Firmly grasp spray gun with both hands, point spray
gun in safe direction, press trigger lock and depress
trigger to begin spraying.
Check Detergent Siphoning Tube
Clean detergent tube if clogged or replace if leaking.
To apply detergent, follow these steps:
1. Attach detergent siphon tube to the barbed fitting on
the pump.
2. Prepare detergent per pressure washer detergent
manufacturer’s instructions.
3. Insert detergent siphon tube into pressure washer
detergent.
4. Install black detergent spray tip. See Spray Tips.
5. Apply per manufacturer’s instructions.
NOTICE Detergent cannot be applied with the high
pressure spray tips (White, Yellow or Red).
9
Step 7: Shut Down
1. Release spray gun trigger and let engine idle for one
minute.
2. Turn engine off according to instructions given in
engine operator’s manual.
WARNING! Spray gun traps high water
pressure, even after engine shut down and water
disconnection, which could result in serious
injury.
3. Point spray gun in safe direction. Press trigger lock
and depress trigger to relieve high water pressure.
Step 8: Clean Up
Detergent Siphoning Check Ball
The check ball in detergent siphoning system may become
stuck from dried soap or minerals in water. The check ball
can be freed by performing the following:
WARNING! Chemical Burn Hazard. Chemicals
could cause burns resulting in death or serious
injury. Follow chemical manufacturer’s label
instructions for proper use and handling of the chemical.
Following Shut Down, remove detergent siphoning hose
from barbed fitting on pump.
1. Insert paper clip, or similar device, into barbed fitting
on pump and push down until ball moves.
1. Turn off water and purge system.
2. Disconnect and drain all hoses, spray gun and spray
wand.
3. Empty pump of all liquids by pulling recoil handle
about six times.
NOTICE If storing in freezing temperatures or more than
30 days, see Storage.
n
Spray Tip Maintenance
Maintenance Schedule
Follow the hourly or calendar intervals, whichever occurs
first. See the engine operator’s manual for instructions on
how to properly maintain the engine.
Every 8 Hours or Daily (see Operation Section)
Check engine oil level
Clean debris
Lubricate o-rings
Check spray gun
Check high pressure hose
Check / clean water inlet screen
Check detergent siphoning tube
General Recommendations
Regular maintenance will improve the performance and
extend the life of the pressure washer. See any authorized
dealer for service.
Pump Oil
Clean an obstructed spray tip to correct a pulsing
sensation when squeezing the spray gun trigger.
1. Following Shut Down, remove spray tip from spray
wand.
2. Use a paper clip, or similar device, to free foreign
material.
N
o
R tf
ep o
r
ro
du
ct
io
Maintenance
2. Reinstall detergent siphoning hose.
Engine Maintenance
See the engine operator’s manual for instructions on how
to properly maintain the engine.
Common Service Parts
Pump Saver™. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6039
O-ring Maintenance Kit. . . . . . . . . . . . . . . . . . . . 705001
Water Inlet Screen. . . . . . . . . . . . . . . . . . . . . . B2384GS
Engine Oil Bottle . . . . . . . . . . . . . . . . 100005 or 100028
Contact an authorized service dealer or
powerboss-equipment.com for a full list of parts and
diagrams.
Do not attempt any oil maintenance on this pump. The pump
is pre-lubricated and sealed from the factory, requiring no
additional maintenance for the life of the pump.
10
www.diamondpowerproducts.com
WARNING! Fuel and its vapors are extremely
flammable, which could cause burns or fire,
resulting in death or serious injury. Do not store
fuel near ignition source.
1. Place detergent siphon tube in water and flush
detergent from system by running pressure washer
with black spray tip.
Protecting Fuel System
2. Treat or drain fuel from pressure washer as fuel can
become stale when stored over 30 days.
Each time you fill the container with fuel, add STA-BIL
360°® PROTECTION™ to the fuel as specified by the
manufacturer’s instructions. This keeps fuel fresh and
decreases fuel-related problems or contamination in the
fuel system.
It is not necessary to drain fuel from the engine when STABIL 360°® PROTECTION™ is added as instructed. Before
storage, turn the engine ON for 2 minutes to move the fuel
and stabilizer through the fuel system.
Engine Maintenance
NOTICE Store spray gun indoors and keep from freezing.
Protecting the Pump
6. Treat pump with Pump Saver.
Use Pump Saver to protect pump from damage caused by
mineral deposits and freezing. It also lubricates pistons and
seals. See Common Service Parts.
Read and follow all Pump Saver warnings and instructions.
If Pump Saver is not available, connect a 3 ft. (1 m)
section of garden hose to water inlet. Pour RV‑antifreeze
(antifreeze without alcohol) into hose. Pull recoil handle
twice. Disconnect hose.
NOTICE You must protect your product from freezing
temperatures. Failure to do so will permanently damage
your pump and spray gun rendering your product
inoperable.
7. Store unit in a clean and dry area.
N
o
R tf
ep o
r
ro
du
ct
io
If fuel in the engine has not been treated with STABIL 360°® PROTECTION™, it must be drained into an
approved container. Then run the engine until it stops from
lack of fuel.
Protecting the Pressure Washer
3. Turn off water and purge system.
4. Disconnect and drain all hoses, spray gun and spray
wand.
5. Empty pump of all liquids by pulling recoil handle
about six times.
n
Storage
See the engine operator’s manual for instructions on how
to properly maintain the engine.
WARNING! Storage covers could cause a fire
resulting in death or serious injury. Do not place
a storage cover over a hot pressure washer. Let
product cool before installing cover.
11
Troubleshooting
Problem
Cause
Pump has following
problems: failure to
produce pressure, loss
of pressure, low water
volume.
Detergent fails to mix
with spray.
1. High pressure spray tip installed.
2. Check ball stuck in detergent
siphoning system.
3. Detergent siphoning tube is clogged or
cracked.
1. Replace with low pressure black spray tip.
2. Free check ball. See Detergent Siphoning
Check Ball.
3. Clean or replace detergent siphoning
tube.
1.
2.
3.
4.
1.
2.
3.
4.
Out of fuel.
Flooded with fuel.
Dirty air filter.
Spark plug wire not connected to spark
plug.
Replace with high pressure spray tip.
Provide adequate water flow.
Check and clean inlet hose screen.
Clean spray tip. See Spray Tip Maintenance.
Tighten connections or replace o-rings.
Replace.
Fill fuel tank.
Wait 5 minutes before starting.
Clean or replace air filter.
Connect wire to spark plug.
N
o
R tf
ep o
r
ro
du
ct
io
For all other issues, see an Briggs & Stratton authorized dealer.
1.
2.
3.
4.
5.
6.
n
Engine will not start;
starts and runs rough
or shuts down during
operation.
Low pressure spray tip installed.
Inadequate water supply.
Clogged inlet hose screen.
Spray tip is obstructed.
Connections leak.
High pressure hose or spray gun leaks.
Correction
1.
2.
3.
4.
5.
6.
Specifications
White, 40° . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2100 PSI (145 bar) @ 2.3 GPM (8.7 L/min)*
Yellow, 15° . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2500 PSI (172 bar) @ 2.2 GPM (8.3 L/min)*
Red, 0° . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3000 PSI (207 bar) @ 2.0 GPM (7.6 L/min)*
Water Supply Temperature . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41°F (5°C) - 100°F (38°C)
min Water Supply Flow Rate . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.3 GPM (12.5 L/min)
min Water Supply Pressure . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 PSI (1.38 bar)
*This pressure washer is rated in accordance to the Pressure Washer Manufacturers’ Association (PWMA) standard PW101-2010
(Testing and Rating Performance of Pressure Washers).
12
www.diamondpowerproducts.com
13
n
N
o
R tf
ep o
r
ro
du
ct
io
BRIGGS & STRATTON WARRANTY POLICY
LIMITED WARRANTY
Briggs & Stratton warrants that, during the warranty period specified below, it will repair or replace, free of charge, any part that is defective in material or workmanship
or both. Transportation charges on product submitted for repair or replacement under this warranty must be borne by purchaser. This warranty is effective for
and is subject to the time periods and conditions stated below. For warranty service, find the nearest Authorized Service Dealer in our dealer locator map at
BRIGGSANDSTRATTON.COM. The purchaser must contact the Authorized Service Dealer, and then make the product available to the Authorized Service Dealer for
inspection and testing.
There is no other express warranty. Implied warranties, including those of merchantability and fitness for a particular purpose, are limited to the
warranty period listed below, or to the extent permitted by law. Liability for incidental or consequential damages are excluded to the extent exclusion
is permitted by law. Some states or countries do not allow limitations on how long an implied warranty lasts, and some states or countries do not allow the exclusion
or limitation of incidental or consequential damages, so the above limitation and exclusion may not apply to you. This warranty gives you specific legal rights and you
may also have other rights which vary from state to state or country to country.**
WARRANTY PERIOD
Item
Consumer Use
Commercial Use
Equipment
24 months
3 months
Engine*
24 months
3 months
Frame
36 months
3 months
N
o
R tf
ep o
r
ro
du
ct
io
n
* Applies to Briggs & Stratton engines only. Warranty coverage of non-Briggs & Stratton engines is provided by that engine manufacturer. Emissions-related components
are covered by the Emissions Warranty Statement.
** In Australia - Our goods come with guarantees that cannot be excluded under the Australian Consumer Law. You are entitled to a replacement or refund for a major
failure and for compensation for any other reasonably foreseeable loss or damage. You are also entitled to have the goods repaired or replaced if the goods fail to be
of acceptable quality and the failure does not amount to a major failure. For warranty service, find the nearest Authorized Service Dealer in our dealer locator map at
BRIGGSandSTRATTON.COM, or by calling 1300 274 447, or by emailing or writing to [email protected], Briggs & Stratton Australia Pty Ltd, 1
Moorebank Avenue, NSW, Australia, 2170.
The warranty period begins on the date of purchase by the first retail or commercial consumer. “Consumer use” means personal residential household use by a retail
consumer. “Commercial use” means all other uses, including use for commercial, income producing or rental purposes. Once a product has experienced commercial
use, it shall thereafter be considered as a commercial use product for purposes of this warranty.
Save your proof of purchase receipt. If you do not provide proof of the initial purchase date at the time warranty service is requested, the manufacturing date of the
product will be used to determine the warranty period. Product registration is not required to obtain warranty service on Briggs & Stratton products.
ABOUT YOUR WARRANTY
Warranty service is available only through Briggs & Stratton Authorized Service Dealers. This warranty covers only defects in materials or workmanship. It does not cover
damage caused by improper use or abuse, improper maintenance or repair, normal wear and tear, or stale or unapproved fuel.
Improper Use and Abuse - The proper, intended use of this product is described in the Operator’s Manual. Using the product in a way not described in the Operator’s
Manual or using the product after it has been damaged will not be covered under this warranty. Warranty coverage will also not be provided if the serial number on the
product has been removed or the product has been altered or modified in any way, or if the product has evidence of abuse such as impact damage or water/chemical
corrosion damage.
Improper Maintenance or Repair - This product must be maintained according to the procedures and schedules provided in the Operator’s Manual, and serviced or
repaired using genuine Briggs & Stratton parts or equivalent. Damage caused by lack of maintenance or use of non-original parts is not covered by warranty.
Normal Wear and Tear - Like most mechanical devices, your unit is subject to wear even when properly maintained. This warranty does not cover repairs when normal
use has exhausted the life of a part or the equipment. Maintenance and wear items such as filters, belts, cutting blades, and brake pads (except engine brake pads) are
not covered by warranty due to wear characteristics alone, unless the cause is due to defects in material or workmanship.
Stale or Unapproved Fuel - In order to function correctly, this product requires fresh fuel that conforms to the criteria specified in the Operator’s Manual. Engine or
equipment damage caused by stale fuel or the use of unapproved fuels (such as E15 or E85 ethanol blends) is not covered by warranty.
Other Exclusions - This warranty excludes damage due to accident, abuse, modifications, alterations, improper servicing, freezing or chemical deterioration.
Attachments or accessories that were not originally packaged with the product are also excluded. There is no warranty coverage on equipment used for primary power in
place of utility power or on equipment used in life support applications. This warranty does not include used, reconditioned, second-hand, or demonstration equipment or
engines. This warranty also excludes failures due to acts of God and other force majeure events beyond the manufacturer’s control.
80082391_EN Rev -
14
www.diamondpowerproducts.com
Laveuse à pression
N
o
R tf
ep o
r
ro
du
ct
io
n
Manuel d’utilisation
Référence du modèle _________________________
Révision ___________________________________
Numéro de série _____________________________
Date d’achat : _______________________________
Droit d'auteur © 2019. Briggs & Stratton Corporation
Milwaukee, WI, É.-U. Tous droits réservés.
DIAMOND™ est une déposées de Briggs & Stratton Corporation
(800) 743-4115
www.diamondpowerproducts.com
Table des matières
Symboles et significations . . . . . . . . . . . . . . . . . . . . . . . . . 2
Description de l’équipement . . . . . . . . . . . . . . . . . . . . . . . 3
Caractéristiques et commandes . . . . . . . . . . . . . . . . . . . . 4
Utilisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Entreposage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Enregistrer votre produit
Pour assurer une couverture rapide et complète de la
garantie, veuillez inscrire votre produit en ligne à l’adresse
www.onlineproductregistration.com.
Symboles et significations
Injection
de liquide
De l’eau à haute pression peut
couper la peau, causer des
blessures graves et possiblement,
une amputation.
Aérosol,
objets
volants
Risque de blessure aux yeux. Le
jet d’eau peut rejaillir ou propulser
des objets en entraînant de graves
lésions.
Surface
chaude
Tout contact avec la zone du
silencieux peut causer des
brûlures risquant de provoquer des
blessures graves.
Décharge
électrique
Le contact avec la source
d’alimentation électrique pourrait
provoquer une décharge électrique
entraînant la mort ou de graves
lésions.
Recul
Le recul du lanceur a pour effet de
tirer la main et le bras en direction
du moteur plus rapidement qu’il n’est
possible de le lâcher, ce qui pourrait
provoquer des fractures osseuses,
des entorses ou des ecchymoses
entraînant de graves lésions.
Signification
Indique un danger qui, si non évité,
causera la mort ou des blessures
graves.
DANGER
ATTENTION
N
o
R tf
ep o
r
ro
du
ct
io
Indique un danger qui, si non évité,
AVERTISSEMENT pourrait causer la mort ou des
blessures graves.
Indique un danger qui, si non évité,
pourrait causer des blessures
mineures ou modérées.
Indique des informations
considérées importantes, mais non
liées aux dangers.
AVIS
Symbole Nom
Explication
Symbole
d’alerte de
sécurité
Le symbole d’alerte de sécurité
indique un risque de blessure
corporelle.
Veuillez lire
le manuel
d’utilisation
Ne pas respecter les
avertissements, les instructions et le
manuel de l’utilisateur peut entraîner
des blessures graves ou la mort.
Vapeurs
toxiques
Les gaz d’échappement du moteur
contiennent du monoxyde de
carbone, un gaz toxique pouvant
provoquer la mort en quelques
minutes. Vous ne pouvez ni le sentir
ni le voir.
Incendie
2
Explication
n
Signal
Symbole Nom
Le carburant et ses vapeurs sont
extrêmement inflammables et
pourraient causer des brûlures ou
un incendie entraînant la mort ou
des blessures graves.
L’échappement du moteur peut
provoquer un incendie pouvant
entraîner la mort ou de graves
blessures.
Brûlure
chimique
Les produits chimiques peuvent
causer des brûlures risquant
d’entraîner la mort ou des blessures
graves.
Surface
glissante
ou chute
Les surfaces mouillées et
glissantes peuvent vous faire
tomber et causer la mort ou des
blessures graves.
Chute
Le recul du pistolet de pulvérisation
pourrait vous faire tomber et
entraîner la mort ou de graves
lésions.
AVERTISSEMENT! Ce produit peut vous
exposer à des agents chimiques, y compris les
échappements des moteurs à essence, connus
dans l’État de la Californie pour causer le cancer, ainsi
que le monoxyde de carbone, connu dans l’État de la
Californie pour causer des malformations congénitales ou
les dommages à l’appareil reproducteur. Pour obtenir de
plus amples renseignements, visitez le
www.P65Warnings.ca.gov.
AVERTISSEMENT! Ce produit contient du
plomb et des composés de plomb, connus dans
l’État de la Californie pour causer des
malformations congénitales ou les dommages à l’appareil
reproducteur. Nettoyez-vous les mains après la
manipulation de ce produit. Cancer et effets nocifs sur la
reproduction – www.P65Warnings.ca.gov
www.diamondpowerproducts.com
Description de l’équipement
Veuillez bien lire ce manuel et vous familiariser
avec votre produit. Prenez connaissance de ses
applications, ses limitations, et tous les risques
impliqués. Conservez ces instructions d’origine pour vous
y reporter dans le futur.
Pour vous aider dans vos projets de nettoyage extérieur,
cette machine de nettoyage motorisée à haute pression
utilise une gamme d’embouts de pulvérisation et de
détergents.
Apprenez à arrêter le produit et à réduire la pression
rapidement. Maintenez la zone d’utilisation dégagée et ne
laissez pas les enfants utiliser la laveuse à pression.
AVIS Si vous avez des questions sur l’usage prévu,
contactez un centre de service autorisé. Cet équipement
est conçu pour être utilisé avec les pièces Briggs &
Stratton® approuvées uniquement.
Pour toutes questions relatives au moteur, veuillez
communiquer avec American Honda Motor Company, Inc.
au (800) 426-7701 ou visiter www.honda-engines.com
pour trouver un distributeur de service.
Ce dispositif d’allumage par étincelle est conforme à la
norme canadienne CAN ICES-2/NMB-2.
N
o
R tf
ep o
r
ro
du
ct
io
n
Soyez vigilant, regardez toujours ce que vous faites.
Ne faites pas fonctionner la laveuse à pression lorsque
vous êtes fatigué(e) ou sous l’influence de l’alcool ou de
drogues.
Nous nous sommes efforcés de fournir dans ce manuel
des informations exactes et à jour. Toutefois, nous nous
réservons le droit de changer, de modifier ou même
d’améliorer le produit et ce document à tout moment sans
préavis de notre part.
Boyau haute pression
Étiquette d’identification
Pompe
Sortie haute pression
Boyau haute pression — Raccordez une extrémité
à la pompe à eau et l’autre extrémité au pistolet de
pulvérisation.
Entrée d’eau — Raccord pour le tuyau d’arrosage.
Étiquette d’identification — Indique les numéros de modèle
et de série de la laveuse à pression.
Entrée d’eau
Pompe — Pompe à came axiale avec piston en acier
inoxydable pour produire une pression élevée.
Sortie haute pression — Raccord pour le boyau haute
pression.
3
Caractéristiques et commandes
N
o
R tf
ep o
r
ro
du
ct
io
n
Comparez les illustrations avec votre laveuse à pression pour vous familiariser avec l’emplacement des diverses
commandes et les avertissements du produit.
4
www.diamondpowerproducts.com
Pistolet de pulvérisation
Embouts de pulvérisation
Plateau à accessoires
Tube de siphonnement
du détergent
N
o
R tf
ep o
r
ro
du
ct
io
Système automatique
de refroidissement
(sur la pompe)
n
Lance de pulvérisation
Embouts de pulvérisation — Formes de
jet multiples pour diverses applications de
nettoyage.
Lance de pulvérisation — Vous permet
d’interchanger les embouts de pulvérisation.
Pistolet de pulvérisation — Commande la
pulvérisation en utilisant la gâchette. Comprend
le verrou de la gâchette.
Plateau à accessoires — Rangement pratique
pour les accessoires.
Système automatique de refroidissement —
Prévient les dommages internes à la pompe en
déversant l’eau chaude sur le sol.
Tube de siphonnement du détergent — Utilisez
pour siphonner les détergents sans risque
d’endommagement pour le nettoyeur à haute
pression dans le jet à basse pression.
5
Étape 1 : Emplacement sécuritaire
Avant de démarrer la laveuse à pression, il y a deux
principes de sécurité également importants relatifs à
l’intoxication au monoxyde de carbone et aux incendies qui
doivent être respectés.
Emplacement d’utilisation pour réduire le risque
d’intoxication au monoxyde de carbone
Les gaz d’échappement des moteurs de tous les
équipements fonctionnant avec un carburant fossile,
comme une laveuse à pression, contiennent du monoxyde
de carbone, un gaz toxique qui peut être mortel en
quelques minutes. Il est inodore, invisible et sans saveur.
Même si vous ne sentez pas de vapeurs d’échappement,
vous pourriez quand même être exposé(e) au gaz de
monoxyde de carbone.
N
o
R tf
ep o
r
ro
du
ct
io
La législation de nombreux États rend obligatoire
l’installation d’un détecteur de monoxyde de carbone
en état de marche à votre domicile. Un détecteur de
monoxyde de carbone est un dispositif électronique qui
détecte les niveaux dangereux de monoxyde de carbone.
En cas d’accumulation de monoxyde de carbone, le
détecteur alertera les occupants en faisant clignoter
un voyant lumineux et en déclenchant une alarme. Les
détecteurs de fumée ne détectent pas le monoxyde de
carbone.
AVERTISSEMENT! Les gaz d’échappement du
moteur contiennent du monoxyde de carbone, un
gaz toxique pouvant provoquer la mort en
quelques minutes. Il est inodore, invisible et sans saveur.
Même si vous ne sentez pas de vapeurs d’échappement,
vous pourriez quand même être exposé(e) au gaz de
monoxyde de carbone.
• Utilisez ce produit uniquement à l’extérieur et à l’écart
des fenêtres, portes et évents pour réduire le risque
d’accumulation de monoxyde de carbone et son
éventuelle propagation dans des espaces occupés.
• Installer et assurer l’entretien d’avertisseurs de
monoxyde de carbone fonctionnant à piles ou alimentés
par câble avec batterie de secours selon les directives
du fabricant. Les détecteurs de fumée ne détectent pas
le monoxyde de carbone.
• Ne faites pas fonctionner ce produit à l’intérieur de
maisons, de garages, de sous-sols, de vides sanitaires,
de remises ou autres espaces partiellement clos, même
si des ventilateurs sont utilisés ou que des portes et
des fenêtres sont laissées ouvertes pour la ventilation.
Le monoxyde de carbone peut s’accumuler rapidement
dans ces espaces et peut y rester pendant des heures,
même après l’arrêt du produit.
• Pointez l’échappement loin de tous les espaces occupés
et habitations.
n
Utilisation
Alarme de monoxyde
de carbone
Si vous commencez à vous sentir mal, étourdi(e), ou faible
en utilisant ce produit, sortez au grand air immédiatement.
Voir un médecin. Vous pourriez être intoxiqué(e) par le
monoxyde de carbone.
UTILISEZ Á L’EXTÉRIEUR: ÉVITEZ L’EMPOISONNEMENT AU
MONOXYDE DE CARBONE
ALARMES DE MONOXYDE DE CARBONE
SILENCIEUX
ne pas pointer vers la résidence
6
Installez les alarmes de monoxyde de carbone
àl’intérieur de votre demeure. Sans alarmes
de monoxyde de carbone en état de marche,
vous pourriez ne pas réaliser que vous devenez
malade et en voie de mourir d’empoisonnement
au monoxyde de carbone.
www.diamondpowerproducts.com
Emplacement d’utilisation pour réduire les risques
d’incendie
AVERTISSEMENT! Les émissions de chaleur
ou de gaz pourraient enflammer les produits
combustibles ou les structures, ou endommager
le réservoir de carburant, entraînant la mort ou des graves
blessures.
• La laveuse à pression ne doit pas se trouver à moins
de 5 pi (1,5 m) de toute structure, d’un porte-à-faux,
d’arbres, de fenêtre, de portes, de toute ouverture de
mur, d’arbustes ou de végétation de plus de 12 po
(30,5 cm) de hauteur.
5 pi (1,5 m) min.
1. Placez la laveuse à pression sur une surface
horizontale.
2. Reportez-vous au manuel d’utilisation du moteur et
suivez les directives et les recommandations relatives
à l’huile et au combustible.
Transport
Ne pas pencher le moteur ou l’équipement à un angle qui
risquerait de faire couler du carburant.
Étape 3 : Configuration
Nettoyez les débris
Nettoyez tous les débris accumulés. Gardez la zone autour
du silencieux libre de tous débris.
• Utilisez une brosse à soies douces pour détacher les
accumulations de saletés ou d’huile.
• Utilisez un linge humide pour nettoyer les surfaces
extérieures.
Lubrification des joints toriques
Lubrifiez toutes les connexions affichées pour prolonger la
durée de vie utile des joints toriques.
n
MUFFLER
SILENCIEUX
1. Inspectez et nettoyez les surfaces de connexion
avant la lubrification et l’assemblage. Remplacez les
joints toriques qui sont endommagés ou manquants.
Reportez-vous à la section Pièces d’entretien courant.
N
o
R tf
ep o
r
ro
du
ct
io
5 pi (1,5 m)
min.
Étape 2 : Huile et carburant
• Ne placez pas la laveuse à pression sous un pont ou
un autre type de structure susceptible de limiter le débit
d’air. Le ou les avertisseurs de fumée doivent être
installés et entretenus à l’intérieur conformément aux
directives et recommandations du fabricant.
• Les détecteurs de monoxyde de carbone ne détectent
pas la fumée.
• L’utilisation ou le fonctionnement du moteur sur
des terrains forestiers, broussailleux ou herbeux
constituent une violation de la Section 4442, du Code
des ressources publiques de Californie, à moins que
le système d’échappement ne soit équipé d’un pareétincelles, comme le définit la Section 4442, maintenu
en bon état de marche. D’autres États ou juridictions
fédérales peuvent avoir des lois similaires, consultez le
Règlement fédéral 36 CFR, section 261.52.
• Communiquez avec le fabricant, le détaillant ou le
revendeur d’origine de l’équipement pour obtenir un
pare-étincelles conçu pour le système d’échappement
installé sur ce moteur.
• Les pièces de rechange doivent être identiques aux
pièces d’origine et être installées à la même position.
Pistolet de
pulvérisation
Boyau
haute
pression
Lance de pulvérisation
AVIS Ne réparez jamais des raccords non étanches à
l’aide de scellant. Remplacez le joint torique.
2. Utilisez une petite brosse ou un coton-tige pour appliquer
de la graisse directement sur les joints toriques.
Vérifier ou connecter le pistolet et le boyau
1. Si la gâchette du pistolet de pulvérisation est
enfoncée sans appuyer sur le verrou de la gâchette ou
si le pistolet de pulvérisation reste enfoncé lors qu’on
le relâche, remplacez-le immédiatement.
Verrou de la
détente
2. Si le boyau haute pression est endommagé en
exposant la toile interne, remplacez-le immédiatement.
7
3. Raccordez le boyau haute pression au pistolet de
pulvérisation et à la sortie haute pression de la pompe.
Serrez à la main.
Étape 4 : Embouts de pulvérisation
1. Choisissez la embout de pulvérisation désirée :
Savon noir à
basse pression
Rinçage délicat
Blanc, 40 °
Rinçage général
Jaune, 15°
Rinçage
maximum
Rouge, 0°
Utiliser pour
appliquer le
détergent
Vérifiez la crépine d’admission d’eau/branchez le
boyau d’arrosage
2. Tirez vers l’arrière le collier de la bague de la lance à
connexion rapide, insérez l’embout de pulvérisation et
relâchez le collet. Tirez sur l’embout de pulvérisation
pour vous assurer qu’il est solidement fixé.
N
o
R tf
ep o
r
ro
du
ct
io
1. Inspectez la crépine d’admission d’eau. Enlevez les
débris ou remplacez-la si elle est endommagée.
Élimination de
la peinture,
taches d’huile,
élimination de
la rouille
n
AVERTISSEMENT! Le liquide à haute pression
produit par cet appareil peut couper la peau et ses
tissus sous-jacents et conduire à des blessures
graves et même à une amputation. Ne raccordez jamais la
lance de pulvérisation directement au boyau haute pression.
Revêtement,
terrasses,
allées, planchers
de garage
Voitures,
camionnettes,
camions,
meubles
d’extérieur
Crépine d’admission
Étape 5 : Démarrage
2. Faites couler de l’eau dans le boyau d’arrosage
(maximum de 50 pi [15 m]) pour enlever les débris,
puis raccordez-le à la crépine d’admission d’eau.
AVIS Il faut une longueur d’au moins 10 pi (3 m) de
tuyau d’arrosage libre entre l’entrée de la laveuse à
pression et tout dispositif, tel qu’un reniflard ou une
soupape de retenue.
3. Ouvrez l’eau, dirigez le pistolet de pulvérisation vers
un endroit sécuritaire, appuyez sur le verrou de la
détente et enfoncez la détente pour purger l’air du
système de pompe.
4. Fixez la lance de pulvérisation au pistolet de
pulvérisation. Serrez à la main.
8
AVIS Ne faites pas démarrer le moteur sans avoir
branché et ouvert l’alimentation en eau.
1. Mettez le produit de niveau avant le démarrage.
AVERTISSEMENT! Risque de blessure aux
yeux. Le jet d’eau peut rejaillir ou propulser des
objets en entraînant de graves lésions.
• Portez toujours des lunettes de sécurité avec ventilation
indirecte (éclaboussures de produits chimiques) lors
de l’utilisation de ce produit. (Les lunettes de sécurité
n’offrent pas une protection complète).
• Portez toujours des vêtements de protection comme
des chandails à manches longues, des pantalons et des
souliers fermés.
AVERTISSEMENT! Le recul du lanceur
(rétractation rapide) a pour effet de tirer la main et
le bras en direction du moteur plus rapidement
qu’il n’est possible de le lâcher, ce qui pourrait provoquer
des fêlures, fractures osseuses, des contusions ou des
entorses entraînant de graves lésions.
www.diamondpowerproducts.com
2. Lors du démarrage du moteur, placez-vous tel que
recommandé et démarrez le moteur conformément
aux instructions présentées dans le manuel
d’utilisation du moteur.
AVERTISSEMENT! Risque d’électrocution. Le
contact avec la source d’alimentation électrique
pourrait provoquer une décharge électrique ou
une brûlure entraînant la mort ou de graves lésions. Ne
pulvérisez jamais près d’une source d’alimentation.
Conseils d’utilisation
• Pour obtenir un nettoyage optimal, gardez la buse de
pulvérisation à une distance de 8 à 24 po (20 à 61 cm)
de la surface à nettoyer.
• N’utilisez jamais les embouts de pulvérisation à haute
pression à moins de 6 po (15 cm) de la surface à
nettoyer pour éviter de l’endommager.
• En commençant par la partie supérieure de la zone à
rincer, descendez en effectuant des mouvements longs
et égaux qui se chevauchent.
Étape 6 : Application du détergent
n
AVERTISSEMENT! Les produits chimiques
peuvent causer des brûlures risquant d’entraîner
la mort ou des blessures graves.
• Suivez les instructions sur l’étiquette du fabricant de
produits chimiques pour l’utilisation et la manipulation
appropriées du produit chimique.
• N’utilisez que des produits qui sont conçus pour être
utilisés avec des laveuses à pression.
• Ne pulvérisez jamais des liquides inflammables.
Vérification du tube d’aspiration
N
o
R tf
ep o
r
ro
du
ct
io
AVERTISSEMENT! De l’eau à haute pression
peut couper la peau, causer des blessures graves
et possiblement, une amputation.
• Ne visez jamais directement vers vous-même ou
d’autres personnes.
• Communiquez immédiatement avec un médecin en
cas de coupure causée par le liquide. Ne la traitez pas
comme une simple coupure.
• Ne touchez pas aux embouts pendant la pulvérisation.
AVERTISSEMENT! L’utilisation de la
laveuse à pression pourrait créer des
surfaces glissantes ce qui pourrait vous
faire tomber et entraîner la mort ou de graves lésions. Le
recul du pistolet de pulvérisation pourrait vous faire tomber
et entraîner la mort ou de graves lésions. Utilisez la
laveuse à pression à partir d’une surface stable.
3. Tenez fermement le pistolet de pulvérisation à deux
mains en le pointant dans une direction sécuritaire,
appuyez sur le loquet de la détente et enfoncez la
détente pour commencer la pulvérisation.
Nettoyez le boyau de détergent s’il est bloqué ou
remplacez-le s’il fuit.
Pour appliquer du détergent, procédez comme suit :
Pour appliquer du détergent non dilué directement du
concentré, suivez ces étapes.
1. Connectez le tube de siphon de détergent dans le
raccord cannelé de la pompe.
2. Préparez le détergent de la laveuse à pression d’après
les instructions du fabricant.
3. Placez la extrémité du tube siphon dans le récipient
de détergent. Assurez-vous que le extrémité du tube
siphon est entièrement immergé dans le détergent
lors de l’application du détergent.
4. Appliquez un jet à haute pression sur une petite
surface d’abord, puis vérifiez si celle-ci est
endommagée. Si elle ne l’est pas, vous pouvez
poursuivre le rinçage.
4. Installez la buse de pulvérisation noire pour détergent
Consultez la section Embouts de pulvérisation.
5. Appliquez-le selon les instructions du fabricant.
AVIS Les buses à haute pression (blanche, jaune et rouge)
ne peuvent pas être utilisées pour appliquer du détergent.
9
Étape 7 : Arrêt
Bille de contrôle de siphonnage de détergent
1. Relâchez la gâchette du pistolet de pulvérisation
et laissez le moteur tourner au ralenti pendant une
minute.
2. Pour éteindre le moteur, suivez les instructions qui
figurent dans le manuel d’utilisation du moteur.
AVERTISSEMENT! Le pistolet de pulvérisation
emprisonne l’eau sous haute pression même
après l’arrêt du moteur et le débranchement de
l’alimentation en eau, ce qui peut provoquer de graves
lésions.
3. Pointez le pistolet de pulvérisation vers une direction
sécuritaire. Appuyez sur le loquet de la détente et
enfoncez la détente pour abaisser la haute pression
de l’eau.
Étape 8 : Nettoyage
1. Fermez l’eau et purgez le système.
La bille de contrôle du système de siphonnage de
détergent peut se bloquer par du savon séché ou des
minéraux présents dans l’eau. Il est possible de la libérer
comme suit :
AVERTISSEMENT! Danger de brûlure chimique.
Les produits chimiques peuvent causer des
brûlures risquant d’entraîner la mort ou des
blessures graves. Suivez les instructions sur l’étiquette du
fabricant de produits chimiques pour l’utilisation et la
manipulation appropriées du produit chimique. Après
l’arrêt, enlevez le boyau de siphonnage de détergent du
raccord cannelé de la pompe et vidangez le détergent
dans un contenant.
1. Insérez un trombone ou tout autre outil semblable
dans le raccord cannelé de la pompe et enfoncez-le
jusqu’à ce que la bille se déplace.
3. Videz la pompe de tout liquide en tirant sur la poignée
du lanceur environ six fois.
Entretien
N
o
R tf
ep o
r
ro
du
ct
io
AVIS Si le produit est entreposé sous le point de
congélation ou pendant plus de 30 jours, consultez la
section Entreposage.
n
2. Débranchez et vidangez le pistolet de pulvérisation et
lance de pulvérisation.
Calendrier d’entretien
Cada 8 horas o a diario (consulte la sección Operación)
Compruebe el nivel del aceite del motor
Limpiar los desechos
Lubrique las juntas tóricas
Revise la pistola rociadora
2. Replacez le boyau de siphonnage de détergent.
Entretien de l’embout de pulvérisation
Nettoyez un embout de pulvérisation obstrué pour corriger
l’effet de pulsation lorsque vous appuyez sur la détente du
pistolet de pulvérisation.
1. Après l’arrêt, enlevez l’embout de pulvérisation de la
lance.
2. Utilisez un trombone ou tout autre outil semblable
pour enlever toute obstruction.
Revise la manguera de alta presión
Entretien du moteur
Respectez le calendrier d’entretien selon le nombre
d’heures de fonctionnement ou le temps écoulé, le premier
des deux prévalant. Démarrez le moteur conformément
aux instructions présentées dans le manuel d’utilisation du
moteur.
Pièces d’entretien courant
Revise y limpie la malla de entrada de agua
Revise el tubo y tanque del sifón para detergente
Recommandations générales
Un entretien régulier améliore la performance et prolonge
la durée de vie de la laveuse à pression. Consultez un
détaillant agréé au sujet de l’entretien.
Huile pour pompe
Reportez-vous au manuel d’utilisation du moteur pour
obtenir des instructions concernant l’entretien du moteur.
Pump Saver™. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6039
Trousse d’entretien du joint torique. . . . . . . . . . 705001
Crépine pour entrée d’eau . . . . . . . . . . . . . . . B2384GS
Bouteille d’huile moteur. . . . . . . . . . 100005 ou 100028
Prenez contact avec un centre de service agréé ou
consultez BRIGGSandSTRATTON.com pour la liste
complète des pièces détachées et des schémas.
Ne tentez pas d’effectuer d’entretien relatif à l’huile sur la
pompe. La pompe est prélubrifiée et scellée à l’usine, ne
nécessitant aucun entretien supplémentaire au cours de sa
durée de vie.
10
www.diamondpowerproducts.com
Entreposage
Protection de la laveuse à pression
1. Déposez le tuyau siphon de détergent sans l’eau et
rincez le détergent du système en faisant fonctionner
la laveuse à pression avec un embout de pulvérisation
noir.
Protection du système de carburant
2. Traitez ou remplacez le carburant de la laveuse à
pression, car le carburant peut s’éventer lorsqu’il est
entreposé pendant plus de 30 jours.
Chaque fois que vous remplissez le réservoir de carburant,
ajoutez un STA-BIL 360°® PROTECTION™stabilisateur
de carburant au carburant tel qu’indiqué dans les
directives du fabricant. Ceci maintient la fraîcheur du
carburant et réduit les problèmes liés au carburant ou à la
contamination dans le système de carburant.
Si le carburant dans le moteur n’a pas été traité avec STABIL 360°® PROTECTION™, il doit être vidangé dans
un récipient approuvé. Puis faites fonctionner le moteur
jusqu’à ce qu’il s’arrête par manque de carburant.
Entreposage du moteur
4. Débranchez et vidangez tous les boyaux, et le pistolet
de pulvérisation et lance de pulvérisation.
5. Videz la pompe de tout liquide en tirant sur la poignée
du lanceur environ six fois.
AVIS Rangez le pistolet de pulvérisation à l’intérieur et
protégez-le du gel.
Protection de la pompe
6. Traitez la pompe avec Pump Saver.
Utilisez Pump Saver pour traiter la pompe contre les
dommages causés par les dépôts de minéraux ou le gel. Il
lubrifie également les pistons et les joints. Reportez-vous à
la section Pièces d’entretien courant.
Veuillez lire et suivre les avertissements et les directives de
Pump Saver.
Si le produit Pump Saver n’est pas disponible, raccordez
une section de tuyau d’arrosage de 3 pi (1 m) de long au
raccord d’arrivée d’eau. Versez de l’antigel de véhicule
de loisirs (antigel sans alcool) dans le tuyau. Tirez sur
la poignée du lanceur deux fois de suite. Débranchez le
boyau.
N
o
R tf
ep o
r
ro
du
ct
io
Il n’est pas nécessaire de vidanger le carburant
du moteur lorsqu’on ajoute du STA-BIL 360°®
PROTECTION™stabilisateur de carburant selon les
directives. Avant l’entreposage, laisser le moteur sur
MARCHE pendant deux minutes pour faire circuler le
carburant et le stabilisateur dans le système.
3. Fermez l’eau et purgez le système.
n
AVERTISSEMENT! Le carburant et ses
vapeurs sont extrêmement inflammables et
explosifs; ils peuvent donc causer des brûlures
ou un incendie entraînant des blessures graves, voire
mortelles. N’entreposez pas le carburant près d’une
source d’allumage.
Reportez-vous au manuel d’utilisation du moteur pour
obtenir des instructions concernant la préparation du
moteur pour l’entreposage.
AVIS Vous devez protéger votre produit contre le
gel. Omettre de le protéger endommagera de façon
permanente votre pompe et votre pistolet de pulvérisation,
ce qui rendra votre produit inutilisable.
7. Entreposez le nettoyeur dans un endroit propre et sec.
AVERTISSEMENT! Les housses de rangement
peuvent provoquer un incendie entraînant la mort
ou des blessures graves. Ne placez jamais une
housse de rangement sur une laveuse à pression chaude.
Laissez le produit refroidir avant d’installer la housse.
11
La pompe présente les
problèmes suivants :
impossible de produire
de la pression, perte de
pression, faible volume
d’eau.
Le détergent ne se
mélange pas avec l’eau
de pulvérisation.
Le moteur ne démarre
pas, démarre et a des
ratés ou s’arrête.
Cause
1. La embout de pulvérisation pour faible
pression est installée.
Correction
1. Replacez-la par la embout de pulvérisation
haute pression.
2. L’alimentation en eau est insuffisante.
2. Fournissez un débit d’eau adéquat.
3. La crépine du tuyau d’admission est
colmatée.
3. Vérifiez et nettoyez la crépine du tuyau
d’admission.
4. La embout de pulvérisation est obstruée.
4. Nettoyez la embout. Voir l’Entretien de l’embout
de pulvérisation.
5. Les raccords fuient.
5. Resserrez les raccords ou remplacez les joints
toriques.
6. Le boyau haute pression ou le pistolet de
pulvérisation fuient.
6. Changez.
1. La embout de pulvérisation pour haute
pression est installée.
1. Remplacez avec un embout de pulvérisation noir
à basse pression.
2. Recherchez si la bille est coincée dans le
système de siphonnage du détergent.
2. Débloquez la bille de contrôle. Voir la Bille de
contrôle de siphonnage de détergent.
3. Le tube de siphonnage du détergent est
colmaté ou fissuré.
3. Nettoyez ou remplacez le tube de siphonnage du
détergent.
1. Panne de carburant.
1. Remplissez le réservoir de carburant.
2. Noyé de carburant.
2. Attendez 5 minutes avant le démarrage.
3. Filtre à air encrassé.
3. Nettoyez ou remplacez le filtre à air.
4. Le fil de la bougie n’est pas branché à la
bougie.
4. Branchez le fil à la bougie.
n
Problème
N
o
R tf
ep o
r
ro
du
ct
io
Dépannage
Pour tous les autres problèmes, contactez un concessionnaire Briggs & Stratton autorisé.
Fiche technique
Blanc, 40° . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2100 lb/po² (145 bar) @ 8,7 L/min (2,3 gal/min)*
Jaune, 15° . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2700 lb/po² (186 bar) @ 8,3 L/min (2,2 gal/min)*
Rouge, 0° . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3000 lb/po² (207 bar) @ 7,6 L/min (2,0 gal/min)*
Température de l’alimentation en eau . . . . . . . . . . . . . . . . . . . . . . . De 5° C (41° F) - 38° C (100° F)
Débit minimum de l’alimentation en eau . . . . . . . . . . . . . . . . . . . . . . . . . . . 12,5 L/min (3,3 gal/min)*
Pression minimum de l’alimentation en eau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 lb/po² (1,38 bar)
*Les caractéristiques nominales de cette laveuse à pression sont conformes à la norme PW101-2010 de l’Association des fabricants
de nettoyeur haute pression (PWMA) (Tests et performance nominale des laveuses à pression).
12
www.diamondpowerproducts.com
13
n
N
o
R tf
ep o
r
ro
du
ct
io
POLITIQUE DE LA GARANTIE BRIGGS & STRATTON
GARANTIE LIMITÉE
Briggs & Stratton garantit que, pendant la période de couverture de la garantie précisée ci-dessous, elle réparera ou remplacera, sans frais, toute pièce défectueuse
comportant un vice de matériau ou un défaut de fabrication ou les deux. En vertu de la présente garantie, les frais de transport du produit soumis pour réparation
ou remplacement sont à la charge de l’acheteur. La présente garantie sera en vigueur et soumise aux périodes et conditions stipulées ci-dessous. Pour obtenir
du service en vertu de la garantie, trouvez le concessionnaire réparateur agréé le plus près dans notre carte de localisation des concessionnaires sur le site
BRIGGSANDSTRATTON.COM. L’acheteur doit contacter le Service après-vente agréé, puis mettre le produit à la disposition du Service après-vente agréé pour
l’inspection et des essais.
Il n’existe aucune autre garantie expresse. Les garanties implicites, y compris celles de qualité marchande et d’adaptation à un emploi particulier, sont
limitées à la période de garantie mentionnée ci-après ou conformément à ce qui est prévu par la loi.La responsabilité pour dommages accessoires ou
indirects est exclue dans la mesure où une telle exclusion est permise par la loi. Certains États, provinces ou pays n’autorisent aucune restriction sur la durée
d’une garantie implicite, et certains États, provinces ou pays n’autorisent pas l’exclusion ni la limitation des dommages consécutifs ou indirects. Par conséquent, les
restrictions et exclusions décrites ci-dessus pourraient ne pas s’appliquer dans votre cas. La présente garantie vous offre des droits juridiques spécifiques et il se peut
que vous ayez d’autres droits qui varient d’une juridiction à une autre, ou de pays à pays.**
PÉRIODE DE GARANTIE
Usage par un consommateur
Usage à des fins commerciales
Équipement
Article
24 mois
3 mois
Moteur*
24 mois
3 mois
Châssis
36 mois
3 mois
N
o
R tf
ep o
r
ro
du
ct
io
n
* Applicable aux moteurs Briggs & Stratton seulement. La couverture de garantie des moteurs qui ne sont pas fabriqués par Briggs & Stratton est fournie par le fabricant
du moteur. Les composants antipollution sont couverts par la Déclaration de garantie concernant le contrôle des émissions.
** En Australie – Nos produits sont livrés avec des garanties qui ne peuvent pas être exclues en vertu de la loi australienne sur la consommation. Vous avez droit à un
remplacement ou à un remboursement en cas de défaillance majeure et en compensation pour toute perte ou tout dommage raisonnablement prévisible. Vous avez
également droit à la réparation ou au remplacement des produits si ceux-ci ne sont pas de qualité acceptable et que la défaillance n’équivaut pas à une défaillance
majeure. Pour obtenir le service sous garantie, recherchez le concessionnaire autorisé le plus proche sur notre carte des détaillants sur le site BRIGGSandSTRATTON.
COM, appelez le 1300 274 447, ou encore envoyez un courriel ou une lettre à [email protected], Briggs & Stratton Australia Pty Ltd, 1
Moorebank Avenue, NSW, Australie, 2170.
La période de garantie débute à la date d’achat par le premier acheteur au détail ou par le premier utilisateur commercial. « Usage par un consommateur » signifie que
le produit sera utilisé par un consommateur au détail dans un but privé. « Usage commercial » indique toutes les autres utilisations possibles, y compris commerciales,
génératrices de revenus ou locatives. Une fois que le produit a été utilisé dans un but commercial, il sera considéré comme d’utilisation commerciale dans le cadre de
cette garantie.
Veuillez garder le reçu de votre achat. Si vous ne pouvez pas fournir la preuve de la date initiale de l’achat au moment de faire une demande se rapportant à la garantie,
la date de fabrication du produit sera utilisée pour déterminer la période de garantie. Pour exercer la garantie sur tout produit fabriqué par Briggs & Stratton, il n’est pas
nécessaire de l’enregistrer.
À PROPOS DE VOTRE GARANTIE
Les services liés à la garantie sont uniquement disponibles par l’entremise d’un distributeur de service autorisé Briggs & Stratton. Cette garantie couvre uniquement les
défauts de matériel et de fabrication. Elle ne couvre pas des dommages causés par une mauvaise utilisation ou par des abus, un mauvais entretien ou une réparation
incorrecte, une usure normale ou l’utilisation de carburant éventé ou non approuvé.
Utilisation inadéquate et abus – Une bonne utilisation, tel que prévu, du produit est décrite dans le manuel de l’utilisateur. L’utilisation du produit de façon autre que
celle décrite dans le manuel d’utilisation ou son utilisation une fois qu’il est endommagé annulera la garantie. Vous ne pourrez vous prévaloir de la garantie si le numéro
de série sur la machine a été supprimé ou si la machine a été modifiée d’une manière quelconque, ou si elle présente des preuves d’abus, tel que par impact, corrosion
par l’eau ou par produits chimiques.
Mauvais entretien ou réparation – Ce produit doit être entretenu conformément aux procédures et aux intervalles indiqués dans le manuel d’utilisation, et l’entretien et
les réparations doivent être effectués avec des pièces d’origine Briggs & Stratton ou leur équivalent.Les dommages causés par le manque d’entretien ou l’utilisation de
pièces n’étant pas d’origine ne sont pas couverts par la garantie.
Usure normale – Comme la plupart des appareils mécaniques, malgré un bon entretien, le vôtre est sujet à une usure. La présente garantie ne couvre pas les
réparations lorsque la durée de vie d’une pièce ou de l’appareil s’est achevée après une utilisation normale. Les articles d’entretien et d’usure, tels que filtres, courroies,
lames et plaquettes de frein (les plaquettes de frein du moteur sont couvertes) ne sont pas couverts par la garantie en raison de leur seule usure, à moins qu’ils ne soient
sujets à des vices du matériel ou de fabrication.
Carburant éventé ou non autorisé – Afin de fonctionner correctement, ce produit doit être alimenté avec un carburant frais conforme au critère précisé dans le manuel
d’utilisation. Les dommages au moteur ou à l’équipement dus à un carburant éventé ou à l’utilisation de carburants non approuvés (comme les mélanges d’éthanol E15
ou E85) ne sont pas couverts par la garantie.
Autres exclusions – La présente garantie exclut les dommages résultant d’un accident, d’une utilisation abusive, de modifications, de changements, d’un entretien
inadéquat, du gel ou d’une détérioration chimique. Les accessoires non emballés à l’origine avec le produit sont aussi exclus. La garantie ne couvre pas l’équipement
utilisé comme alimentation principale à la place de l’alimentation électrique de secteur ou pour les applications de maintien des fonctions vitales. Cette garantie n’inclut
pas les appareils ou les moteurs usagés, réusinés, de seconde main ou de démonstration. Cette garantie exclut toute défaillance due à une catastrophe naturelle ou à
toute autre force majeure hors du contrôle du fabricant.
80082391FR-CA Rév. -
14
www.diamondpowerproducts.com

* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project
