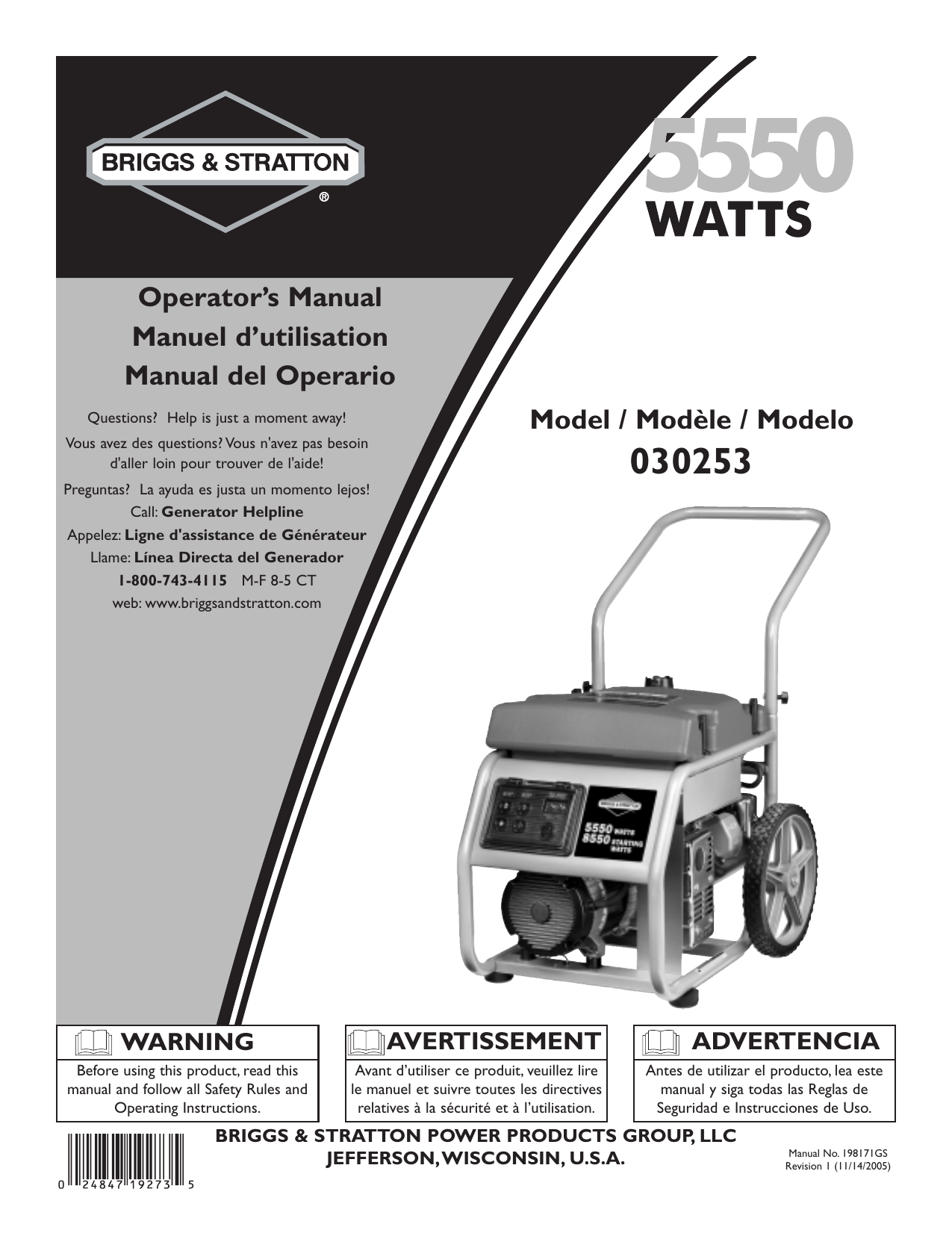

Simplicity 030253-0 Operator's Manual

Operator’s Manual
Manuel d’utilisation
Manual del Operario
Model / Modèle / Modelo
Questions? Help is just a moment away!
Vous avez des questions? Vous n'avez pas besoin
d'aller loin pour trouver de l'aide!
030253
Preguntas? La ayuda es justa un momento lejos!
Call: Generator Helpline
Appelez: Ligne d'assistance de Générateur
Llame: Línea Directa del Generador
1-800-743-4115 M-F 8-5 CT
web: www.briggsandstratton.com
WARNING
Before using this product, read this
manual and follow all Safety Rules and
Operating Instructions.
AVERTISSEMENT
ADVERTENCIA
Avant d’utiliser ce produit, veuillez lire
le manuel et suivre toutes les directives
relatives à la sécurité et à l’utilisation.
Antes de utilizar el producto, lea este
manual y siga todas las Reglas de
Seguridad e Instrucciones de Uso.
BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC
JEFFERSON,WISCONSIN, U.S.A.
Manual No. 198171GS
Revision 1 (11/14/2005)
SAFETY RULES
SAVE THESE INSTRUCTIONS
TABLE OF CONTENTS
SAFETY RULES
Safety Rules. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-4
Know Your Generator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Assembly. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-7
Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-12
Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Storage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
This is the safety alert symbol. It is used to
alert you to potential personal injury hazards.
Obey all safety messages that follow this
symbol to avoid possible injury or death.
The safety alert symbol ( ) is used with a signal word
(DANGER, CAUTION,WARNING), a pictorial and/or a
safety message to alert you to hazards. DANGER indicates
a hazard which, if not avoided, will result in death or serious
injury. WARNING indicates a hazard which, if not avoided,
could result in death or serious injury. CAUTION
indicates a hazard which, if not avoided, might result in
minor or moderate injury. CAUTION, when used
without the alert symbol, indicates a situation that could
result in equipment damage. Follow safety messages to
avoid or reduce the risk of injury or death.
EQUIPMENT
DESCRIPTION
Read this manual carefully and become
familiar with your generator. Know its
applications, its limitations and any hazards
involved.
WARNING
The generator is an engine–driven, revolving field,
alternating current (AC) generator. It was designed to
supply electrical power for operating compatible electrical
lighting, appliances, tools and motor loads.The generator’s
revolving field is driven at about 3,600 rpm by a singlecylinder engine.
The engine exhaust from this product contains
chemicals known to the State of California to cause
cancer, birth defects, or other reproductive harm.
Hazard Symbols and Meanings
CAUTION! DO NOT exceed the generator’s
wattage/amperage capacity. See “Don’t Overload
Generator”.
Explosion
Every effort has been made to ensure that information in
this manual is accurate and current. However, we reserve
the right to change, alter or otherwise improve the product
and this document at any time without prior notice.
The Emission Control System for this generator is
warranted for standards set by the Environmental
Protection Agency and the California Air Resources Board.
For warranty information refer to the engine operator’s
manual.
Toxic Fumes
Copyright © 2005 Briggs & Stratton Power Products
Group, LLC. All rights reserved. No part of this material
may be reproduced or transmitted in any form by any
means without the express written permission of Briggs &
Stratton Power Products Group, LLC.
2
Fire
Kickback
Electrical Shock
Hot Surface
SAFETY RULES
WARNING
WARNING
Running generator gives off carbon monoxide,
an odorless, colorless, poison gas.
Breathing carbon monoxide can cause nausea,
fainting or death.
Fuel and its vapors are extremely flammable and
explosive.
Fire or explosion can cause severe burns or
death.
• Operate generator ONLY outdoors.
WHEN ADDING OR DRAINING FUEL
• Turn generator OFF and let it cool at least 2 minutes before
removing fuel cap. Loosen cap slowly to relieve pressure in
tank.
• Fill or drain fuel tank outdoors.
• DO NOT overfill tank. Allow space for fuel expansion.
• Keep fuel away from sparks, open flames, pilot lights, heat, and
other ignition sources.
• DO NOT light a cigarette or smoke.
WHEN STARTING EQUIPMENT
• Ensure spark plug, muffler, fuel cap and air cleaner are in place.
• DO NOT crank engine with spark plug removed.
• If fuel spills, wait until it evaporates before starting engine.
WHEN OPERATING EQUIPMENT
• Do not tip engine or equipment at angle which causes fuel to
spill.
• This generator is not for use in mobile equipment or marine
applications.
WHEN TRANSPORTING OR REPAIRING
EQUIPMENT
• Transport/repair with fuel tank EMPTY or with fuel shutoff
valve OFF.
• Disconnect spark plug wire.
WHEN STORING FUEL OR EQUIPMENT WITH FUEL
IN TANK
• Store away from furnaces, stoves, water heaters, clothes
dryers or other appliances that have pilot light or other
ignition source because they can ignite fuel vapors.
• Keep exhaust gas from entering a confined area through
windows, doors, ventilation intakes or other openings.
• DO NOT operate generator inside any building or enclosure
(even if doors or windows are open), including the generator
compartment of a recreational vehicle (RV).
WARNING
Generator produces powerful voltage.
Failure to isolate generator from power utility
can result in death or injury to electric utility
workers due to backfeed of electrical energy.
• When using generator for backup power, notify utility
company. Use approved transfer equipment to isolate
generator from electric utility.
• Use a ground fault circuit interrupter (GFCI) in any damp or
highly conductive area, such as metal decking or steel work.
• DO NOT touch bare wires or receptacles.
• DO NOT use generator with electrical cords which are worn,
frayed, bare or otherwise damaged.
• DO NOT operate generator in the rain or wet weather.
• DO NOT handle generator or electrical cords while standing
in water, while barefoot, or while hands or feet are wet.
• DO NOT allow unqualified persons or children to operate or
service generator.
WARNING
Rapid retraction of starter cord (kickback) will
pull hand and arm toward engine faster than
you can let go.
Broken bones, fractures, bruises or sprains could
result.
WARNING
• This generator does not meet U. S. Coast Guard Regulation
33CFR-183 and should not be used on marine applications.
• Failure to use the appropriate U. S. Coast Guard approved
generator could result in death or serious injury and/or
property damage.
• When starting engine, pull cord slowly until resistance is felt
and then pull rapidly to avoid kickback.
• NEVER start or stop engine with electrical devices plugged in
and turned on.
3
SAFETY RULES
CAUTION
WARNING
Excessively high operating speeds increase risk of injury
and damage to generator.
Excessively low speeds impose a heavy load.
Running engines produce heat.Temperature of
muffler and nearby areas can reach or exceed
150°F (65°C).
Severe burns can occur on contact.
Exhaust heat/gases can ignite combustibles,
structures or damage fuel tank causing a fire.
• DO NOT tamper with governed speed. Generator supplies
correct rated frequency and voltage when running at governed
speed.
• DO NOT modify generator in any way.
• DO NOT touch hot surfaces and avoid hot exhaust gases.
• Allow equipment to cool before touching.
• Keep at least 5 ft. (152 cm) clearance on all sides of generator
including overhead.
• Code of Federal Regulation (CFR) Title 36 Parks, Forests, and
Public Property require equipment powered by an internal
combustion engine to have a spark arrester, maintained in
effective working order, complying to USDA Forest service
standard 5100-1C or later revision. In the State of California a
spark arrester is required under section 4442 of the California
Public resources code. Other states may have similar laws.
CAUTION
Exceeding generators wattage/amperage capacity can
damage generator and/or electrical devices connected
to it.
• See “Don’t Overload Generator”.
• Start generator and let engine stabilize before connecting
electrical loads.
• Connect electrical loads in OFF position, then turn ON for
operation.
• Turn electrical loads OFF and disconnect from generator
before stopping generator.
WARNING
CAUTION
Unintentional sparking can result in fire or
electric shock.
Improper treatment of generator can damage it and
shorten its life.
WHEN ADJUSTING OR MAKING REPAIRS TO YOUR
GENERATOR
• Disconnect the spark plug wire from the spark plug and place
the wire where it cannot contact spark plug.
WHEN TESTING FOR ENGINE SPARK
• Use approved spark plug tester.
• DO NOT check for spark with spark plug removed.
• Use generator only for intended uses.
• If you have questions about intended use, ask dealer or call
1-800-743-4115.
• Operate generator only on level surfaces.
• DO NOT expose generator to excessive moisture, dust, dirt,
or corrosive vapors.
• DO NOT insert any objects through cooling slots.
• If connected devices overheat, turn them off and disconnect
them from generator.
• Shut off generator if:
-electrical output is lost;
-equipment sparks, smokes, or emits flames;
-unit vibrates excessively.
4
KNOW YOUR GENERATOR
KNOW YOUR GENERATOR
Read this Operator’s Manual and safety rules before operating your generator.
Compare the illustrations with your generator, to familiarize yourself with the locations of various controls and
adjustments. Save this manual for future reference.
Oil Fill Cap/Dipstick
Removable Fuel Tank
120 Volt AC, 20 Amp
Duplex Receptacle
Vent Knob
Circuit Breakers
(AC)
Rocker Switch
120/240 Volt AC,
30 Amp Receptacle
Grounding Fastener
Recoil Starter
Serial Number Label
Air Cleaner
120 Volt AC, 20 Amp, Duplex Receptacle — May be
used to supply electrical power for the operation of
120 Volt AC, 20 Amp, single phase, 60 Hz electrical lighting,
appliance, tool and motor loads.
120/240 Volt AC, 30 Amp Locking Receptacle — May
be used to supply electrical power for the operation of
120 and/or 240 Volt AC, 30 Amp, single phase, 60 Hz
electrical lighting, appliance, tool and motor loads.
Air Cleaner — Protects engine by filtering dust and
debris out of intake air.
Choke Lever — Used when starting a cold engine.
Circuit Breakers (AC) — Each receptacle is provided
with a "push to reset" circuit breaker to protect the
generator against electrical overload.
Choke Lever
Grounding Fastener — Consult your local agency having
jurisdiction for grounding requirements in your area.
Oil Fill Cap/Dipstick — Check and add oil to engine
here.
Recoil Starter — Used to start the engine.
Removable Fuel Tank — Capacity of five (5) U.S. gallons.
Easily removed for convenient refueling.
Rocker Switch — Set this switch to "On" before using
recoil starter. Set switch to "Off" to switch OFF engine.
Serial Number Label — Provides model, revision and
serial number of generator. Please have these readily
available when calling for assistance.
Vent Knob — Must be open when generator is running.
5
ASSEMBLY
ASSEMBLY
2.
Your generator requires some assembly and is ready for
use after it has been properly serviced with the
recommended oil and fuel.
Insert carriage bolts through holes from outside of the
unit and attach a plastic knob from inside of unit
(Figure 2).Tighten by hand.
Figure 2 — Secure Handle
If you have any problems with the assembly of your
generator, please call the generator helpline at
1-800-743-4115. If calling for assistance, please have the
model, revision, and serial number from the serial number
label available. See “Know Your Generator” for location.
Unpacking the Generator
1.
Set the carton on a rigid flat surface.
2.
Remove everything from carton except generator.
3.
Open carton completely by cutting each corner from
top to bottom.
4.
Leave generator on carton to install handle.
BEFORE STARTING THE
ENGINE
Add Engine Oil
• Place generator on a level surface.
Attach Handle to Unit
1.
CAUTION
Place handle assembly onto handle supports connected
to main unit. Make sure holes in handle align with holes
on handle supports (Figure 1).
Any attempt to crank or start the engine before it has
been properly filled with the recommended oil will result
in equipment failure.
Figure 1 — Attach Handle to Base
• Refer to engine operator’s manual for oil and fuel fill
information.
• Damage to equipment resulting from failure to follow this
instruction will void warranty.
Handle
Align Holes
• Use a long neck funnel OR remove the fuel tank as
described in “Fuel Tank”, when adding or changing oil.
Handle
Supports
• Refer to engine operator’s manual and follow oil
recommendations and instructions.
NOTE: Check oil often during engine break–in. Refer to
engine operator’s manual for recommendations.
NOTE: The generator assembly rotates on a prelubricated
and sealed ball bearing that requires no additional
lubrication for the life of the bearing.
NOTE: It may be necessary to move the handle supports
from side to side in order to align the handle so it will slide
over the handle supports.
6
ASSEMBLY
Add Fuel
Fuel Tank
NOTE: This gasoline engine is certified to operate on
gasoline. Exhaust Emission Control System: EM (Engine
Modifications).
As is common with all plastic fuel containers, the
removable fuel tank supplied with this generator may swell
or expand due to build-up of fuel vapors when the vent
knob is closed.This tank is designed and has been tested to
safely withstand pressure-buildup.The 'ballooning' condition
is relieved by turning the vent knob fully counterclockwise
or loosening and retightening the fuel cap/gauge.When
installing the tank on your generator, relieve tank pressure
before tightening the four large plastic wing nuts.
WARNING
Fuel and its vapors are extremely flammable and
explosive.
Fire or explosion can cause severe burns or
death.
WHEN ADDING FUEL
WARNING
• Turn generator OFF and let it cool at least 2 minutes before
removing fuel cap. Loosen cap slowly to relieve pressure in tank.
• Fill fuel tank outdoors.
• Fuel tank must be lying flat when filling, any other position may
cause fuel to spill.
• DO NOT overfill tank. Allow space for fuel expansion.
• Keep fuel away from sparks, open flames, pilot lights, heat, and
other ignition sources.
• DO NOT light a cigarette or smoke.
1.
Use clean, fresh, regular UNLEADED fuel with a
minimum of 85 octane. DO NOT use fuel which
contains Methanol. DO NOT mix oil with fuel.
2.
Clean area around fuel fill cap, remove cap.
3.
Slowly add regular unleaded fuel to fuel tank. Be careful
not to overfill. Allow about 1.5" of tank space for fuel
expansion (Figure 3).
Fuel and its vapors are extremely flammable and
explosive.
Fire or explosion can cause severe burns or
death.
AVOID SPILLING FUEL WHILE REMOVING FUEL
TANK
• Turn generator OFF and let it cool at least 2 minutes before
removing fuel tank. Loosen fuel gauge slowly or open vent
knob to relieve pressure in tank.
• Tighten fuel gauge and close vent knob.
• Turn fuel shut off valve to the “Off” position.
• Disconnect the quick connect on the fuel line.
• Remove the four plastic fuel tank wing nuts.
• Lift fuel tank straight up.
1.
Figure 3 - Fuel Expansion
Turn the vent knob fully clockwise on the fuel gauge to
close it (Figure 4).
1.5” Air Space
Figure 4 — Vent Knob
Tank
Fuel
Vent Knob
4.
Install fuel cap and wipe up any spilled fuel.
IMPORTANT: The vent knob should be closed whenever
you move the generator or transport the fuel tank.
7
ASSEMBLY
2.
Turn the fuel shut off valve to the “Off” position
(Figure 5).
5.
Figure 5 — Fuel Shut-off Valve
Lift off the fuel tank by grasping the handle (provided
on the tank) with one hand and putting the other hand
in the finger pocket (Figure 8). Lift the tank straight up.
Figure 8 — Lifting Off Fuel Tank
Fuel Tank
Fuel Valve is shown
in the “Off” position
3.
Disconnect the quick connect on the fuel line by
pushing on the metal tab and twisting apart (Figure 6).
Release the metal tab. Some fuel that is left in the line
will spill out.
IMPORTANT:The fuel tank MUST be filled with it lying
flat, not slanted or standing upright (Figure 9). DO NOT let
the fuel valve and quick connect come in contact with any
dirt.
Figure 6 — Quick Connect
Figure 9 — Fuel Tank
4.
Remove the four large plastic wing nuts holding the
tank onto the frame by turning them counterclockwise (Figure 7).
To place the fuel tank back on the unit, follow these same
steps in reverse order. Make sure the four large plastic wing
nuts are tightened securely.
Figure 7 — Plastic Tank Wing Nuts
IMPORTANT: Remove any dirt found inside the quick
connect before putting the fuel tank back on the unit.
Make sure the vent knob is turned fully counterclockwise to open it. If you don’t open it, fuel will not
flow into the fuel line causing the unit to not start.
8
OPERATION
USING THE GENERATOR
Generator Location
Generator Clearance
System Ground
WARNING
The generator has a system ground that connects the
generator frame components to the ground terminals on
the AC output receptacles.The system ground is connected
to the AC neutral wire (the neutral is bonded to the
generator frame).
Exhaust heat/gases can ignite combustibles,
structures or damage fuel tank causing a fire.
• Keep at least 5 ft. (152 cm) clearance on all sides of generator
including overhead.
Place generator in a well ventilated area, which will allow
for removal of deadly exhaust gas. DO NOT place
generator where exhaust gas could accumulate and enter
inside or be drawn into a potentially occupied building.
Ensure exhaust gas is kept away from any windows, doors,
ventilation intakes or other openings that can allow exhaust
gas to collect in a confined area (Figure 10). Prevailing
winds and air currents should be taken into consideration
when positioning generator.
Special Requirements
There may be Federal or State Occupational Safety and
Health Administration (OSHA) regulations, local codes, or
ordinances that apply to the intended use of the generator.
Please consult a qualified electrician, electrical inspector, or
the local agency having jurisdiction.
• In some areas, generators are required to be registered
with local utility companies.
WARNING
• If the generator is used at a construction site, there may
be additional regulations which must be observed.
Running generator gives off carbon monoxide,
an odorless, colorless, poison gas.
Breathing carbon monoxide can cause nausea,
fainting or death.
Connecting to a Building’s Electrical
System
• Operate generator ONLY outdoors.
• Keep exhaust gas from entering a confined area through
windows, doors, ventilation intakes or other openings.
• DO NOT operate generator inside any building or enclosure
(even if doors or windows are open), including the generator
compartment of a recreational vehicle (RV).
Connections for standby power to a building’s electrical
system must be made by a qualified electrician.The
connection must isolate the generator power from utility
power, and must comply with all applicable laws and
electrical codes.
WARNING
Figure 10 — Generator Clearance
Generator produces powerful voltage.
Failure to isolate generator from power utility
can result in death or injury to electric utility
workers due to backfeed of electrical energy.
• When using generator for backup power, notify utility
company. Use approved transfer equipment to isolate
generator from electric utility.
• Use a ground fault circuit interrupter (GFCI) in any damp or
highly conductive area, such as metal decking or steel work.
• DO NOT touch bare wires or receptacles.
• DO NOT use generator with electrical cords which are worn,
frayed, bare or otherwise damaged.
• DO NOT operate generator in the rain or wet weather.
• DO NOT handle generator or electrical cords while standing
in water, while barefoot, or while hands or feet are wet.
• DO NOT allow unqualified persons or children to operate or
service generator.
Typical Generator Shown
Exhaust Port
9
OPERATION
OPERATING THE
GENERATOR
WARNING
Running engines produce heat.Temperature of
muffler and nearby areas can reach or exceed
150°F (65°C).
Severe burns can occur on contact.
Exhaust heat/gases can ignite combustibles,
structures or damage fuel tank causing a fire.
Starting the Engine
Disconnect all electrical loads from the generator. Follow
these start instruction steps in numerical order:
1.
• DO NOT touch hot surfaces and avoid hot exhaust gases.
• Allow equipment to cool before touching.
• Keep at least 5 ft. (152 cm) clearance on all sides of generator
including overhead.
• Code of Federal Regulation (CFR) Title 36 Parks, Forests, and
Public Property require equipment powered by an internal
combustion engine to have a spark arrester, maintained in
effective working order, complying to USDA Forest service
standard 5100-1C or later revision. In the State of California a
spark arrester is required under section 4442 of the California
Public resources code. Other states may have similar laws.
Make sure unit is on a level surface.
IMPORTANT: Failure to start and operate unit on a level
surface will cause the unit not to start or shut down during
operation.
2.
Make sure the fuel line quick connect is hooked up and
that all four tank hold-downs are firmly tight.
3.
Turn the vent knob fully counter-clockwise. See
Figure 4 on page 7.
4.
Rotate the fuel valve to the “On” position. See
Figure 5 on page 7.
5.
Start the engine according to instructions given in the
engine operator’s manual.
Connecting Electrical Loads
• Let engine stabilize and warm up for a few minutes after
starting.
• Plug in and turn on the desired 120 and/or 240 Volt AC,
single phase, 60 Hz electrical loads.
• DO NOT connect 240 Volt loads to the 120 Volt duplex
receptacles.
• DO NOT connect 3–phase loads to the generator.
• DO NOT connect 50 Hz loads to the generator.
• DO NOT OVERLOAD THE GENERATOR. See
“Don’t Overload Generator”.
WARNING
Rapid retraction of starter cord (kickback) will
pull hand and arm toward engine faster than
you can let go.
Broken bones, fractures, bruises or sprains could
result.
• When starting engine, pull cord slowly until resistance is felt
and then pull rapidly to avoid kickback.
• NEVER start or stop engine with electrical devices plugged in
and turned on.
CAUTION
Exceeding generators wattage/amperage capacity can
damage generator and/or electrical devices connected
to it.
NOTE: If engine starts after 3 pulls but fails to run, or if
unit shuts down during operation, make sure unit is on a
level surface and check for proper oil level in crankcase.
This unit may be equipped with a low oil protection device.
See engine operator’s manual.
• See “Don’t Overload Generator”.
• Start generator and let engine stabilize before connecting
electrical loads.
• Connect electrical loads in OFF position, then turn ON for
operation.
• Turn electrical loads OFF and disconnect from generator
before stopping generator.
10
OPERATION
Stopping the Engine
1.
Turn off and unplug all electrical loads from generator
panel receptacles. NEVER start or stop engine with
electrical devices plugged in and turned on.
2.
Let engine run at no–load for 30 seconds to stabilize
internal temperatures of engine and alternator.
3.
Turn engine off according to instructions given in
engine operator’s manual.
4.
Move fuel valve to “Off” position.
This receptacle powers 120/240 Volt AC, 60 Hz, single
phase loads requiring up to 2,775 watts of power at
23.1 Amps for 120 Volts; 5,550 watts of power (5.55 kW)
at 23.1 Amps for 240 Volts.The outlet is protected by a
push–to–reset circuit breaker.
120 Volt AC, 20 Amp, Duplex
Receptacles
Each duplex receptacle (Figure 12) is protected against
overload by a push–to–reset circuit breaker.
Figure 12 — 120 Volt, 20 Amp Duplex Receptacle
RECEPTACLES
CAUTION
Receptacles may be marked with rating value greater
than generator output capacity.
• NEVER attempt to power a device requiring more amperage
than generator or receptacle can supply.
• DO NOT overload the generator. See “Don’t Overload
Generator”.
120/240 Volt AC, 30 Amp, Locking
Receptacle
Use a NEMA L14–30 plug with this receptacle. Connect a
4–wire cord set rated for 250 Volt AC loads at 30 Amps (or
greater) (Figure 11).You can use the same 4–wire cord if
you plan to run a 120 Volt load.
Use each receptacle to operate 120 Volt AC, single–phase,
60 Hz electrical loads requiring up to 2,400 watts (2.4 kW)
at 20 Amps of current. Use cord sets that are rated for
125 Volt AC loads at 20 Amps (or greater).
Figure 11 — 120/240 Volt AC, 30 Amp Receptacle
4-Wire Cord Set
240V
120V
120V
W (Neutral)
Y (Hot)
NEMA L14-30
X (Hot)
Ground (Green)
11
OPERATION
DON'T OVERLOAD
GENERATOR
4. Plug in and turn on the next load.
5. Again, permit the generator to stabilize.
6. Repeat steps 4 and 5 for each additional load.
NEVER add more loads than the generator capacity.Take
special care to consider surge loads in generator capacity,
as described above.
Capacity
You must make sure your generator can supply enough
rated (running) and surge (starting) watts for the items you
will power at the same time. Follow these simple steps:
1. Select the items you will power at the same time.
2. Total the rated (running) watts of these items.This is
the amount of power your generator must produce to
keep your items running. See Figure 13.
3. Estimate how many surge (starting) watts you will
need. Surge wattage is the short burst of power
needed to start electric motor-driven tools or
appliances such as a circular saw or refrigerator.
Because not all motors start at the same time, total
surge watts can be estimated by adding only the
item(s) with the highest additional surge watts to the
total rated watts from step 2.
Figure 13 - Wattage Reference Chart
Tool or Appliance
Essentials
Light Bulb - 75 watt
Deep Freezer
Sump Pump
Refrigerator/Freezer - 18 Cu. Ft.
Water Well Pump - 1/3 HP
Heating/Cooling
Window AC - 10,000 BTU
Window Fan
Furnace Fan Blower - 1/2 HP
Kitchen
Microwave Oven - 1000 Watt
Coffee Maker
Electric Stove - Single Element
Hot Plate
Family Room
DVD/CD Player
VCR
Stereo Receiver
Color Television - 27”
Personal Computer w/17” monitor
Other
Security System
AM/FM Clock Radio
Garage Door Opener - 1/2 HP
Electric Water Heater - 40 Gallon
DIY/Job Site
Quartz Halogen Work Light
Airless Sprayer - 1/3 HP
Reciprocating Saw
Electric Drill - 1/2 HP
Circular Saw - 7 1/4”
Miter Saw - 10”
Table Planer - 6”
Table Saw/Radial Arm Saw - 10”
Air Compressor - 1-1/2 HP
Example:
Tool or Appliance
Window Air
Conditioner
Refrigerator
Deep Freezer
Television
Light (75 Watts)
Rated (Running)
Watts
1200
Additional Surge
(Starting) Watts
1800
800
500
500
75
3075 Total
Running Watts
1600
500
1800 Highest
Surge Watts
Total Rated (Running) Watts
= 3075
Highest Additional Surge Watts
= 1800
Total Generator Output Required = 4875
Power Management
To prolong the life of your generator and attached devices,
it is important to take care when adding electrical loads to
your generator.There should be nothing connected to the
generator outlets before starting it's engine.The correct
and safe way to manage generator power is to sequentially
add loads as follows:
1. With nothing connected to the generator, start the
engine as described in this manual.
2. Plug in and turn on the first load, preferably the largest
load you have.
3. Permit the generator output to stabilize (engine runs
smoothly and attached device operates properly.
Rated*
(Running)
Watts
Additional
Surge
(Starting)
Watts
75
500
800
800
1000
500
1200
1600
2000
1200
300
800
1800
600
1300
1000
1500
1500
2500
-
100
100
450
500
800
-
180
300
480
4000
520
-
1000
600
960
1000
1500
1800
1800
2000
2500
1200
960
1000
1500
1800
1800
2000
2500
*Wattages listed are approximate only. Check tool or
appliance for actual wattage.
12
SPECIFICATIONS AND MAINTENANCE
SPECIFICATIONS
Generator Maintenance
Starting Wattage . . . . . . . . . . . . . . . . . . . . . . .8,550 watts
Wattage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5,550 watts
AC Load Current:
At 120 Volts . . . . . . . . . . . . . . . . . . . . . . . . .46.2 Amps
At 240 Volts . . . . . . . . . . . . . . . . . . . . . . . . .23.1 Amps
Phase . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1–phase
Rated Frequency . . . . . . . . . . . . . . . . . . . . . . . . .60 Hertz
Fuel Tank Capacity . . . . . . . . . . . . . . . . . . . . 5 U.S. gallons
Shipping Weight . . . . . . . . . . . . . . . . . . . . . . . . . . 176 lbs.
Generator maintenance consists of keeping the unit clean
and dry. Operate and store the unit in a clean dry
environment where it will not be exposed to excessive
dust, dirt, moisture or any corrosive vapors. Cooling air
slots in the generator must not become clogged with snow,
leaves or any other foreign material.
NOTE: DO NOT use a garden hose to clean generator.
Water can enter engine fuel system and cause problems. In
addition, if water enters generator through cooling air slots,
some of the water will be retained in voids and cracks of
the rotor and stator winding insulation.Water and dirt
buildup on the generator internal windings will eventually
decrease the insulation resistance of these windings.
GENERAL MAINTENANCE
RECOMMENDATIONS
WARNING
The Owner/Operator is responsible for making sure that
all periodic maintenance tasks are completed on a timely
basis; that all discrepancies are corrected; and that the unit
is kept clean and properly stored. NEVER operate a
damaged or defective generator.
Unintentional sparking can result in fire or
electric shock.
NOTE: Should you have questions about replacing
components on your Briggs & Stratton Power Products
generator, please call 1-800-743-4115 for assistance.
WHEN ADJUSTING OR MAKING REPAIRS TO YOUR
GENERATOR
• Disconnect the spark plug wire from the spark plug and place
the wire where it cannot contact spark plug.
WHEN TESTING FOR ENGINE SPARK
• Use approved spark plug tester.
• DO NOT check for spark with spark plug removed.
Engine Maintenance
See engine operator’s manual for instructions.
CAUTION
Avoid prolonged or repeated skin contact with used
motor oil.
Generator Cleaning
• Use a damp cloth to wipe exterior surfaces clean.
• Used motor oil has been shown to cause skin cancer in
certain laboratory animals.
• Thoroughly wash exposed areas with soap and water.
CAUTION
Improper treatment of generator can damage it and
shorten its life.
KEEP OUT OF REACH OF CHILDREN. DON'T
POLLUTE. CONSERVE RESOURCES. RETURN
USED OIL TO COLLECTION CENTERS.
• DO NOT expose generator to excessive moisture, dust, dirt,
or corrosive vapors.
• DO NOT insert any objects through cooling slots.
• Use a soft bristle brush to loosen caked on dirt or oil.
• Use a vacuum cleaner to pick up loose dirt and debris.
• Use low pressure air (not to exceed 25 psi) to blow
away dirt. Inspect cooling air slots and opening on
generator.These openings must be kept clean and
unobstructed.
13
STORAGE
STORAGE
Engine Storage
See engine operator’s manual for instructions.
The generator should be started at least once every seven
days and allowed to run at least 30 minutes. If this cannot
be done and you must store the unit for more than
30 days, use the following guidelines to prepare it for
storage.
Other Storage Tips
• Always store unit with fuel shut off valve in the “Off”
position (Figure 5, earlier).
• To prevent gum from forming in fuel system or on
essential carburetor parts, empty entire contents of both
supplied fuel stabilizer containers into fuel tank and fill
with fresh fuel. Run the unit for several minutes to
circulate the additive through the carburetor.The unit
and fuel can then be stored for up to 24 months.
Additional fuel stabilizer can be purchased locally.
Generator Storage
• Clean the generator as outlined in “To Clean the
Generator.”
• Check that cooling air slots and openings on generator
are open and unobstructed.
WARNING
• Fuel tank may swell in storage if vent is closed.When
storing generator with fuel in the tank, make sure the
vent knob is turned fully counter-clockwise.
Storage covers can be flammable.
• Store unit in clean and dry area.
• DO NOT place a storage cover over a hot generator.
• Let equipment cool for a sufficient time before placing the
cover on the equipment.
14
TROUBLESHOOTING
TROUBLESHOOTING
Problem
Cause
Solution
1.
Circuit breaker is open.
1.
2.
Poor connection or defective cord 2.
set.
Check and repair.
3.
Connected device is bad.
3.
Connect another device that is in
good condition.
4.
Fault in generator.
4.
Contact local service facility.
1.
Short circuit in a connected load.
1.
Disconnect shorted electrical load.
2.
Generator is overloaded.
2.
See "Don't Overload Generator".
3.
Shorted generator circuit.
3.
Contact local service facility.
1.
Fuel valve is in the "Off" position.
1.
Turn fuel valve to the "On"
position.
Engine will not start; or starts and 2.
runs rough.
3.
Vent knob in fuel gauge is closed.
2.
Open vent knob in fuel gauge.
Quick connect in fuel line is
disconnected.
3.
Reconnect quick connect in fuel
line.
Out of gasoline.
4.
Fill fuel tank.
Engine is running, but no AC
output is available.
Engine runs good but bogs down
when loads are connected.
4.
Reset circuit breaker.
Engine shuts down during
operation.
Out of gasoline.
Fill fuel tank.
Engine lacks power.
Load is too high.
See "Don't Overload Generator".
15
NOTES
NOTES
16
BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC EQUIPMENT OWNER WARRANTY POLICY
Effective September 1, 2004 replaces all undated Warranties and all Warranties dated before September 1, 2004
LIMITED WARRANTY
Briggs & Stratton Power Products Group, LLC will repair or replace, free of charge, any part(s) of the equipment that is defective in material
or workmanship or both. Transportation charges on product submitted for repair or replacement under this warranty must be borne by
purchaser. This warranty is effective for the time periods and subject to the conditions stated below. For warranty service, find the nearest
Authorized Service Dealer in our dealer locator map at www.briggspowerproducts.com.
THERE IS NO OTHER EXPRESS WARRANTY. IMPLIED WARRANTIES, INCLUDING THOSE OF MERCHANTABILITY AND FITNESS
FOR A PARTICULAR PURPOSE, ARE LIMITED TO ONE YEAR FROM PURCHASE, OR TO THE EXTENT PERMITTED BY LAW ANY
AND ALL IMPLIED WARRANTIES ARE EXCLUDED. LIABILITY FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES ARE EXCLUDED
TO THE EXTENT EXCLUSION IS PERMITTED BY LAW. Some states or countries do not allow limitations on how long an implied warranty
lasts, and some states or countries do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation
and exclusion may not apply to you. This warranty gives you specific legal rights and you may also have other rights which vary from state
to state or country to country.
OUR EQUIPMENT*
OUTBOARD
MOTOR
PRESSURE
WASHER
WATER PUMP
(Not available in the
USA)
PORTABLE
GENERATOR
WELDER
HOME STANDBY GENERATOR SYSTEM
Less than 10 KW
10 KW or greater
Transfer switch
WARRANTY PERIOD**
Consumer Use
Commercial Use
*
**
2 years
1 year
1 year
2 years
2 years
none
90 days
90 days
1 year
none
3 years or
1500 hours
none
3 years
none
The engine and starting batteries are warranted solely by the manufacturers of those products.
2 years for all consumer products in the European Union. Parts only on 2nd year for consumer use of Portable Generator and
Home Standby Generator System - Less than 10 KW, outside of European Union.
The warranty period begins on the date of purchase by the first retail consumer or commercial end user, and continues for the period of time
stated in the table above. “Consumer use" means personal residential household use by a retail consumer. “Commercial use" means all other
uses, including use for commercial, income producing or rental purposes. Once equipment has experienced commercial use, it shall thereafter
be considered as commercial use for purposes of this warranty. Equipment used for prime power in place of utility are not applicable to
this warranty. Electric powered pressure washers used for commercial purposes are not warranted.
NO WARRANTY REGISTRATION IS NECESSARY TO OBTAIN WARRANTY ON BRIGGS & STRATTON PRODUCTS. SAVE YOUR
PROOF OF PURCHASE RECEIPT. IF YOU DO NOT PROVIDE PROOF OF THE INITIAL PURCHASE DATE AT THE TIME WARRANTY
SERVICE IS REQUESTED, THE MANUFACTURING DATE OF THE PRODUCT WILL BE USED TO DETERMINE THE WARRANTY
PERIOD.
ABOUT YOUR WARRANTY
We welcome warranty repair and apologize to you for being inconvenienced. Any Authorized Service Dealer may perform warranty repairs. Most
warranty repairs are handled routinely, but sometimes requests for warranty service may not be appropriate. For example, warranty service would not
apply if equipment damage occurred because of misuse, lack of routine maintenance, shipping, handling, warehousing or improper installation.
Similarly, the warranty is void if the manufacturing date or the serial number on the equipment has been removed or the equipment has been altered
or modified. During the warranty period, the Authorized Service Dealer, at its option, will repair or replace any part that, upon examination, is found to
be defective under normal use and service. This warranty will not cover the following repairs and equipment:
•
Normal Wear: Outdoor Power Equipment, like all mechanical devices, needs periodic parts and service to perform well. This warranty does not
cover repair when normal use has exhausted the life of a part or the equipment.
•
Installation and Maintenance: This warranty does not apply to equipment or parts that have been subjected to improper or unauthorized
installation or alteration and modification, misuse, negligence, accident, overloading, overspeeding, improper maintenance, repair or storage so as,
in our judgment, to adversely affect its performance and reliability. This warranty also does not cover normal maintenance such as adjustments,
fuel system cleaning and obstruction (due to chemical, dirt, carbon, lime, etc.).
•
Other Exclusions: This warranty excludes wear items such as quick couplers, oil gauges, belts, o-rings, filters, pump packing, etc., pumps that
have been run without water supplied or damage or malfunctions resulting from accidents, abuse, modifications, alterations, or improper servicing
or freezing or chemical deterioration. Accessory parts such as guns, hoses, wands and nozzles are excluded from the product warranty. This
warranty excludes failures due to acts of God and other force majeure events beyond the manufacturers control. Also excluded is used,
reconditioned, and demonstration equipment; equipment used for prime power in place of utility power and equipment used in life support
applications.
BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC
JEFFERSON, WI, USA
RÈGLES DE SÉCURITÉ
VEUILLEZ CONSERVER CES INSTRUCTIONS
TABLE DES MATIÈRES
RÈGLES DE SÉCURITÉ
Règles de Sécurité. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16-18
Connaissez Votre Générateur . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Assemblage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20-21
Opération . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22-26
Entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Rangement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Ceci est la sûreté le symbole vif. Il est utilisé pour
vous alerter aux dangers de blessure personnels
potentiels. Obéir tous messages de sûreté qui suivent
ce symbole éviter la blessure ou la mort possibles.
Le symbole indiquant un message de sécurité est accompagné d'un
mot indicateur (DANGER,ATTENTION,AVERTISSEMENT), d'un
message illustré et/ou d'un message de sécurité visant à vous
avertir des dangers. DANGER indique un danger qui, s'il n'est pas
évité, provoquera des blessures graves, voire fatales.
AVERTISSEMENT indique un danger qui, s'il n'est pas évité, peut
provoquer des blessures graves, voire fatales. ATTENTION
indique un danger qui, s'il n'est pas évité, peut provoquer des
blessures mineures ou légères. Le mot ATTENTION, lorsqu'il est
utilisé sans le symbole d'alerte, indique une situation pouvant
endommager l'équipement. Suivez les messages de sécurité pour
éviter ou réduire les risques de blessures ou de mort.
DESCRIPTION DE L ÉQUIPEMENT
Lisez avec soin ce manuel et familiarisez-vous avec
votre générateur. Connaissez ses applications, ses
limitations et les dangers qu'il implique.
Ce générateur est un générateur entraîné par un moteur à champ
magnétique rotatif produisant du courant alternatif (c.a.). Il a été
conçu pour fournir du courant électrique pour faire marcher des
charges compatibles d'éclairage, d'appareils ménagers, d'outil et de
moteur. Le champ tournant du générateur est entraîné à
3,600 T/M par un moteur monocylindrique.
AVERTISSEMENT
L’échappement du moteur de ce produit contient des produits
chimiques que l’État de Californie considère comme causant le
cancer, des déformations à la naissance ou d’autres dangers
concernant la reproduction.
ATTENTION! NE PAS dépasser la capacité en watts ou en
Ampères du générateur.Voir "Ne Pas Surcharger le Générateur"
pour l'information spécifique.
Symboles de Danger et Moyens
Tout a été mis en oeuvre pour que les informations contenues
dans ce manuel soient exactes et à jour. Cependant, nous se
réserve le droit de changer, d'altérer ou d'améliorer le produit à
n'importe quel moment sans avis préalable.
Le Système de contrôle de l'émission du générateur est garanti pour
des normes établies par L'Agence de protection de l'environnement
et le California Air Resources Board. Pour des informations sur la
garantie, se reporter au manuel d'utilisation du moteur.
18
Explosion
Feu
Emanations Toxiques
Recul
Choc Électrique
Surface Chaude
RÈGLES DE SÉCURITÉ
AVERTISSEMENT
AVERTISSEMENT
Le générateur, lorsqu'il fonctionne, produit du monoxyde
de carbone, un gaz toxique inodore et incolore.
Le fait de respirer du monoxyde de carbone provoque
des nausées, des évanouissements ou peut être fatal.
L'essence et ses vapeurs sont extrêmement
inflammables et explosives.
Le feu ou l'explosion risque de provoquer des
blessures graves, pouvant être fatales.
• Faites fonctionner le générateur SEULEMENT à l'extérieur.
• Évitez que les gaz d'échappement entrent dans un espace restreint,
par une fenêtre, une porte, une prise d'aération ou toute autre
ouverture.
• NE FAITES PAS fonctionner le générateur à l'intérieur d'un bâtiment
ou d'un abri (même si les fenêtres et les portes sont ouvertes), y
compris à l'intérieur du compartiment d'un véhicule de plaisance.
LORS DE L'AJOUT OU DE LA VIDANGE DU
CARBURANT
• Éteignez le générateur et laissez-le refroidir au moins 2 minutes avant
de retirer le capuchon du réservoir de carburant. Desserrez lentement
le capuchon pour laisser la pression s'échapper du réservoir.
• Remplissez ou vidangez le réservoir d'essence à l'extérieur.
• NE REMPLISSEZ PAS trop le réservoir. Laissez l'expansion de
l'essence.
• Éloignez l'essence des étincelles, des flammes, des veilleuses, de la
chaleur et de toute autre source d'inflammation.
• N'ALLUMEZ PAS de cigarette ou ne fumez pas à proximité de l'appareil.
AVERTISSEMENT
Le générateur produit une tension élevée.
NE PAS isoler le générateur de l'installation électrique
risque de provoquer des blessures ou même d'être fatal
pour les ouvriers électriciens et de causer des dommages
au générateur dus à un "backfeed" d'énergie électrique.
LORS DU DÉMARRAGE DE L'ÉQUIPEMENT
• Assurez-vous que la bougie d'allumage, le silencieux, le bouchon à
essence et le filtre à air sont en place.
• NE démarrez PAS le moteur lorsque la bougie d'allumage est enlevée.
• Si du carburant est renversé, attendez qu'il s'évapore avant de
démarrer le moteur.
• Lorsque vous utilisez le générateur comme source d'énergie de
secours, il est nécessaire d'aviser les services publics d'électricité.
• Utilisez un disjoncteur différentiel lorsque vous utilisez l'appareil dans
des endroits humides ou extrêmement conductibles, comme les
terrasses en métal ou les ouvrages métalliques.
• NE touchez pas les fils dénudés ou les boîtiers.
• N'UTILISEZ pas le générateur avec des cordons électriques usés,
effilochés ou dénudés, ou abîmés de quelque sorte que ce soit.
• N'UTILISEZ pas le générateur sous la pluie.
• NE manipulez pas le générateur ou les cordons d'alimentation lorsque
vous êtes debout dans l'eau, pieds nus ou avec les mains ou les pieds
humides.
• NE laissez pas des personnes non qualifiées ou des enfants se servir
ou réparer le générateur.
LORSQUE L'ÉQUIPEMENT FONCTIONNE
• NE penchez PAS le moteur ou l'équipement, vous risqueriez de
renverser de l'essence.
• Cette génératrice n'est pas conçue pour être utilisée dans de
l'équipement mobile ou les applications marines.
LORSQUE VOUS TRANSPORTEZ OU RÉPAREZ
L'ÉQUIPEMENT
• Le réservoir d'essence doit être VIDE ou le robinet d'arrêt de
carburant doit être à la position fermée (OFF) pendant le transport
ou la réparation.
• Débranchez le câble de bougie.
AVERTISSEMENT
LORSQUE VOUS ENTREPOSEZ L'ESSENCE OU UN
ÉQUIPEMENT AVEC UN RÉSERVOIR À ESSENCE
Une rétroaction rapide de la corde du démarreur
(effet de recul) tirera votre main et votre bras vers le
moteur plus rapidement que vous ne pouvez relâcher
la corde.
Vous risquez ainsi de subir des fractures, des
ecchymoses ou des entorses.
• Entreposez-le loin des appareils de chauffage, des fours, des chauffeeau, des sécheuses ou de tout autre appareil électroménager
disposant d'une veilleuse ou de toute autre source d'inflammation
risquant d'enflammer les vapeurs d'essence.
AVERTISSEMENT
• Lors du démarrage du moteur, tirez lentement sur la corde jusqu'à ce
que vous sentiez une résistance et tirez alors rapidement afin d'éviter
un effet de recul.
• NE démarrez JAMAIS ni n'arrêtez jamais le moteur alors que des
appareils électriques y sont branchés et en fonction.
• Cette génératrice ne satisfait pas aux normes U. S. Coast Guard
Regulation 33CFR-183 et ne doit pas être utilisée pour des
applications marines.
• L'omission d'utiliser une génératrice appropriée et approuvée par U. S.
Coast Guard pourrait entraîner des blessures corporelles ou des
dommages matériels.
19
RÈGLES DE SÉCURITÉ
AVERTISSEMENT
ATTENTION
Les moteurs en fonctionnement produisent de la
chaleur. La température du silencieux et des endroits
à proximité peuvent atteindre, voire dépasser 150°F
(65°C).
Le contact de ces pièces risque de causer de graves
brûlures.
La chaleur et les gaz d’échappement peuvent
enflammer des matériaux combustibles et les
structures ainsi que causer des dommages au
réservoir d’essence et entraîner un incendie.
Les vitesses de fonctionnement excessivement élevées
augmentent les risques de blessure ou risquent d'endommager
le générateur.
Les vitesses extrêmement lentes entraînent une charge importante.
• NE TRAFIQUEZ PAS la vitesse régulée. Le générateur produit une
fréquence nominale et une tension correctes lorsqu'il fonctionne à
une vitesse régulée.
• NE modifiez le générateur d'aucune façon.
ATTENTION
Dépasser la capacité de puissance ou d'ampérage du
générateur risque d'endommager ce dernier et/ou les autres
appareils électriques qui y sont branchés.
• NE TOUCHEZ PAS aux pièces chaudes et évitez le contact avec les
gaz d’échappement.
• Laissez l'équipement refroidir avant de le toucher.
• Laissez un dégagement d’au moins 1,52 m (5 pi) tout autour de la
génératrice, y compris au-dessus.
• Le Code of Federal Regulation (CFR) Title 36 Parks, Forests, and Public
Property exige que de l’équipement alimenté par un moteur à
combustion interne soit doté d’un pare-étincelles et constamment
maintenu en bon état fonctionnement, conformément à la norme de
service 5100-1C de la USDA Forest ou à une révision de celle-ci. Dans
l’État de la Californie, un pare-étincelles est requis en vertu de la section
4442 du California Public Resources Code. Il se peut que d’autres États
aient des lois semblables.aux terres fédérales. Si vous équipez le silencieux
d'un pare-étincelles, il doit être en bon état de fonctionnement.
• Voir la section " Ne Pas Surcharger Générateur ".
• Démarrez le générateur et laissez le moteur se stabiliser avant de
brancher les charges électriques.
• Branchez les charges électriques en position ARRÊT, puis, remettez en
position MARCHE.
• Éteignez les charges électriques et débranchez-les du générateur avant
de l'arrêter.
ATTENTION
Un traitement inapproprié du générateur risque de
l'endommager et de raccourcir sa durée d'utilisation.
AVERTISSEMENT
• NE vous servez du générateur que pour les utilisations prévues.
• Si vous avez des questions concernant les utilisations prévues,
demandez à votre distributeur ou appelez 1-800-743-4115.
• Ne faites fonctionner le générateur que sur des surfaces horizontales.
• N'EXPOSEZ pas le générateur à une humidité excessive, à de la
poussière, à de la saleté ou à des vapeurs corrosives.
• N'INSÉREZ aucun objet dans les fentes de refroidissement.
• Si les appareils branchés sont en surchauffe, éteignez-les et
débranchez-les du générateur.
• Arrêtez le générateur si :
-la puissance électrique est inexistante;
-l'équipement produit des étincelles, de la fumée ou des flammes;
-l'unité vibre excessivement.
Unintentional peut résulter dans feu ou électrique.
LORSQUE VOUS RÉGLEZ OU RÉPAREZ VOTRE
GÉNÉRATEUR
• Débranchez toujours le câble de bougie et placez-le de façon à ce
qu'il ne soit pas en contact avec la bougie.
LORS DE TESTS D'ALLUMAGE DU MOTEUR
• Utilisez un vérificateur de bougies d'allumage approuvé.
• NE vérifiez PAS l'allumage lorsque la bougie d'allumage est enlevée.
20
CONNAISSEZ VOTRE GÉNÉRATEUR
CONNAISSEZ VOTRE GÉNÉRATEUR
Lire ce manuel de l'utilisation et les régles de sécurité avant de faire marcher votre générateur.
Comparez les illustrations avec votre générateur pour vous familiariser avec l'emplacement des diverses commandes et réglages.
Gardez ce manuel pour le consulter plus tard.
Bouchon/repère de
remplissage d'huile
Réservoir d'essence
amovible
Prise de courant
double de120 Volts c.a.,
20 Ampères
Bouton
d'aération
Disjoncteurs (c.a)
Commutateur
à Bascule
Prise de 120/240 Volts,
30 Ampères, c.a.
Fixation de mise
à la masse
Démarrage à recul
Étiquette du numéro
de série
Filtre à air
Interrupteur de starter
Fixation de mise à la masse — Consultez l’agence
compétente de votre région au sujet des exigences de mise à la
masse.
Bouchon/repère de remplissage d'huile - Ajoutez de l'huile
au moteur à cet endroit.
Bouton d'aération - Il doit être ouvert lorsque le générateur
fonctionne.
Interrupteur de starter – Utilisé lorsque vous faites un
démarrage à froid du moteur.
Commutateur à bascule - Placez ce commutateur sur la
position “On” (Marche) avant d'utiliser le démarrage à recul. Placez
le commutateur sur “Off” (Arrêt) pour ARRÊTER le moteur.
Prises de courant double de 120 Volts c.a., 20 Ampères peuvent être utilisées pour fournir l'alimentation électrique de
l'éclairage, des électroménagers, des outils ou des moteurs de
120 Volts, 20 Ampères, monophasés, 60 Hz.
Démarrage à recul - Utilisé pour démarrer le moteur manuellement.
Disjoncteurs (c.a.) – Chaque prise est dotée d’un disjoncteur
pour protéger le générateur contre les surcharges électriques. Les
disjoncteurs sont du genre “pousser pour reconfigurer”.
Prise de 120/240 Volts c.a., 30 Ampères – Peut être utilisée
pour fournir du courant électrique pour faire marcher des
systèmes d’éclairage, des appareils, des outils ou des moteurs
nécessitant 120 Volts et/ou 240 Volts c.a., 30 Ampères,
monophasés, 60 Hertz.
Étiquette du numéro de série - Indique le numéro de modèle,
de révision et de série de la générateur.Veuillez avoir ces
renseignements sous la main lors d'appel de service.
Réservoir d'essence amovible - Capacité de cinq (5) gallons
US. Peut être facilement déplacé pour le remplir aisément.
Filtre à air – Utilise un élément de filtre du type sec et un préfiltre en mousse pour limiter le montant de saleté et de
poussières entrant dans le moteur.
21
ASSEMBLAGE
2.
ASSEMBLAGE
Votre générateur exige que quelque assemblée et soit prêt pour
l'usage après il a été convenablement entretenu avec le pétrole et
le carburant recommandés.
Insérez le boulon dans le trou du côté droit de la poignée
(en regardant l'arrière de l'appareil) et fixez le bouton en
plastique (Figure 15).Vissez le bouton manuellement.
Figure 15 - Assuré la Poignée
Si vous avez n'importe quels problèmes avec l'assemblée de votre
générateur, s'il vous plaît appeler le helpline de générateur à
1-800-743-4115. Si vous téléphonez pour obtenir de l'aide,
veuillez avoir disponibles les renseignements du étiquette du
numéro de série: numéro de modèle, de révision et de série.
Consultez la section “Familiarisez-vous avec la générateur” pour
déterminer son emplacement.
Enlever le générateur de la boite
1.
Placez la boîte de carton sur une surface plane rigide.
2.
Enlevez tous les composants de la boite d’expédition à
l’exception de la génératrice.
3.
Ouvrez la boîte d’expédition en coupant tous les coins du
haut vers le bas.
4.
AVANT LE DÉMARRAGE DU
MOTEUR
Ajoutez de l'huile à moteur
Laissez la génératrice dans la boîte d’expédition afin
d’installer les poignée.
•
Mettre le générateur sur une surface à niveau.
•
Utilisez un entonnoir OU enlevez le réservoir comme
expliqué à la section “Réservoir d'essence”, lorsque vous
ajoutez ou changez l'huile.
Fixez la Poignée à l'Appareil Principal
1.
ATTENTION
Placez la poignée sur le support déjà raccordé à l'appareil
principal. Assurez-vous que les trous de la poignée sont
alignés avec les trous du support (Figure 14).
Toute tentative de démarrer le moteur sans qu'il ait été rempli
avec l'huile recommandée entraînera une panne de l'équipement.
• Reportez-vous au manuel d'utilisation du moteur au sujet de l'huile et
du combustible.
• La garantie sera annulée si des dommages à l'équipement sont
entraînés par le manquement à se conformer à cette directive.
Figure 14 - Fixez la Poignée à l’Base
Poignée
•
Alignés
Trous
Reportez-vous au manuel d'utilisation du moteur et suivez les
directives et les recommandations relatives à l'huile.
REMARQUE: Vérifiez souvent l'huile lors du rodage du moteur.
Consultez les recommandations contenues dans le manuel
d'utilisation du moteur.
Support de
la Poignée
REMARQUE: Le champ tournant du générateur est porté par
un roulement à billes pré-lubrifié et scellé qui ne nécessite aucune
lubrification supplémentaire pendant toute la durée de vie du
roulement.
REMARQUE: Il peut être nécessaire de déplacer les supports
de la poignée d'un côté à l'autre afin d'aligner la poignée et de la
faire glisser sur les supports.
22
ASSEMBLAGE
Ajoutez de l'essence
Réservoir d'essence
REMARQUE: Le fonctionnement avec de l'essence est certifié
avec ce moteur à essence. Dispositif antipollution de
l'échappement: EM (Modifications de moteur).
Comme il arrive souvent avec tous les récipients d'essence en
plastique, le réservoir d'essence amovible fourni avec ce
générateur risque de gonfler ou de s'agrandir à cause de la
formation de vapeurs d'essence lorsque le bouton d'aération est
fermé. Le réservoir est conçu et a été testé pour pouvoir
supporter sans risque la pression.Vous pouvez supprimer le
phénomène de ‘ballonnement’ en tournant le bouton d'aération
complètement dans le sens inverse des aiguilles d'une montre ou
en desserrant et resserrant le capuchon/jauge d'essence. Lorsque
vous installez le réservoir sur votre générateur, dégagez la
pression du réservoir avant de serrer les quatre grands écrous en
plastique à aileron.
AVERTISSEMENT
L'essence et ses vapeurs sont extrêmement
inflammables et explosives.
Le feu ou l'explosion risque de provoquer des
blessures graves, pouvant être fatales.
LORS DE L'AJOUT DU CARBURANT
• Éteignez le générateur et laissez-le refroidir au moins 2 minutes avant
de retirer le capuchon du réservoir de carburant. Desserrez lentement
le capuchon pour laisser la pression s'échapper du réservoir.
• Remplissez le réservoir d'essence à l'extérieur.
• NE REMPLISSEZ PAS trop le réservoir. Laissez 1.5 pouce pour
l'expansion de l'essence.
• Éloignez l'essence des étincelles, des flammes, des veilleuses, de la
chaleur et de toute autre source d'inflammation.
• N'ALLUMEZ PAS de cigarette ou ne fumez pas à proximité de l'appareil.
1.
Utilisez de l'essence sans plomb ordinaire propre et fraîche
avec un indice d'octane d'au moins 85. N'utilisez PAS de
carburant qui contient du Méthanol. NE mélangez PAS avec
de l'huile.
2.
Nettoyez la partie autour du bouchon du réservoir
d'essence, enlevez le bouchon.
3.
Ajoutez lentement de l'essence sans plomb ordinaire dans le
réservoir d'essence. Faites attention pour ne pas trop
remplir. Laissez environ 3.8 cm (1.5") d'espace de réservoir
pour l'expansion du carburant (Figure 16).
AVERTISSEMENT
Le réservoir d’essence doit reposer à plat pour le
remplissage, toute autre position risque d’entraîner
un déversement.
ÉVITEZ DE DÉVERSER DE L’ESSENCE LORS DU
RETRAIT DU RÉSERVOIR
• Éteignez la génératrice et laissez-la refroidir au moins 2 minutes avant de
retirer le réservoir d’essence. Desserrez lentement la jauge à essence ou
ouvrez le bouton d’évent pour libérer la pression dans le réservoir.
• Serrez la jauge à essence et fermez le bouton d’évent.
• Tournez le robinet de fermeture de carburant à la position “Off”.
• Déconnectez le raccord rapide du conduit d’essence.
• Retirez les quatre écrous à oreilles en plastique du réservoir d’essence.
• Levez le réservoir d’essence en le gardant droit.
1.
Figure 16 - Espace de Réservoir
Tournez complètement le bouton d'aération dans le sens des
aiguilles d'une montre sur la jauge pour le fermer (Figure 17).
Espace d'air 1.5"
Figure 17 — Bouton d'aération
Résevoir
Essence
Bouton d'aération
4.
Installez le bouchon à essence et essuyez l'essence déversée.
IMPORTANT: Le bouton d'aération doit être fermé à chaque
fois que vous déplacez le générateur ou transportez le réservoir.
23
ASSEMBLAGE
2.
Tournez la valve d'essence sur la position “Off” (Arrêt)
(Figure 18).
Figure 18 — Robinet d'arrivée d'essence
5.
Réservoir d'essence
Soulevez le réservoir en saisissant d'une main la poignée (se
trouvant sur le réservoir) et en plaçant l'autre main dans
l'encoche faite pour les doigts (Figure 21). Soulevez le
réservoir en le tenant droit.
Figure 21 — Soulever le Réservoir d'essence
La valve est en
position “Off” (Arrêt)
3.
Débranchez le connecteur rapide sur le tuyau d'essence en
poussant l'onglet en métal et en le torsadant (Figure 19).
Relâchez l'onglet en métal. L'essence qui reste dans le tuyau se
renversera.
Figure 19 — Connecteur Rapide
IMPORTANT: Le réservoir DOIT être rempli lorsqu'il est à
plat; il ne doit pas être incliné ou en position verticale (Figure 22).
NE LAISSEZ PAS la valve et le connecteur rapide en contact avec
des saletés.
Figure 22 — Réservoir d'essence
4.
Enlevez les quatre grands écrous en plastique à aileron, en
maintenant le réservoir sur le châssis et en les vissant dans le
sens des aiguilles d'une montre (Figure 20).
Figure 20 — Écrous en Plastique à Aileron
Pour replacer le réservoir sur l'unité, effectuez les mêmes étapes,
mais en sens inverse.
IMPORTANT: Retirez toute la poussière que vous pourriez
trouver à l'intérieur du connecteur rapide avant de replacer le
réservoir sur l'unité. Pour ouvrir le bouton d'aération,
assurez-vous qu'il soit complètement tourné dans le sens
des aiguilles d'une montre. Si vous ne l'ouvrez pas, l'essence
ne pourra pas entrer dans le tuyau et par conséquent le moteur
ne pourra pas démarrer.
24
OPÉRATION
UTILISATION DE LA
GÉNÉRATRICE
Emplacement de la Génératrice
Dégagement de la génératrice
AVERTISSEMENT
Mise à la terre du système
La chaleur et les gaz d’échappement peuvent
enflammer des matériaux combustibles et les
structures ainsi que causer des dommages au
réservoir d’essence et entraîner un incendie.
La génératrice possède une mise à la terre du système qui
raccorde les éléments du cadre de la génératrice aux bornes de
mise à la terre des prises de sortie C.A. La mise à la terre du
système est raccordée au fil neutre C.A. (voir “Description de l
Équipement”).
• Laissez un dégagement d’au moins 1,52 m (5 pi) tout autour de la
génératrice, y compris au-dessus.
Exigences spéciales
Placez la génératrice dans un endroit bien ventilé qui permet
l'élimination des gaz d'échappement mortels. N'installez pas la
génératrice dans un endroit où les gaz d'échappement pourraient
s'accumuler et pénétrer ou être aspirés dans un édifice qui
pourrait être occupé. Assurez-vous que les gaz d'échappement ne
puissent entrer par une fenêtre, une porte, une prise d'aération
ou une autre ouverture qui pourrait leur permettre de
s'accumuler dans un espace restreint (Figure 23).Tenez aussi
compte des vents dominants et des courants d'air au moment de
choisir l'endroit où vous installerez la génératrice.
Il se peut que la réglementation d'une agence fédérale ou
provinciale de santé et de sécurité du travail, des codes de
sécurité nationaux ou provinciaux ou des ordonnances régissent
l'utilisation prévue de la génératrice.Veuillez consulter un
électricien qualifié, un inspecteur en électricité ou l'agence
compétente de votre région.
•
Dans certains territoires, il faut enregistrer la génératrice
auprès du fournisseur de l'alimentation de service.
•
Des règlements additionnels régissent peut-être l'utilisation de
la génératrice sur les chantiers de construction.
AVERTISSEMENT
Le générateur, lorsqu'il fonctionne, produit du monoxyde
de carbone, un gaz toxique inodore et incolore.
Le fait de respirer du monoxyde de carbone provoque
des nausées, des évanouissements ou peut être fatal.
Branchement au système électrique d'un
édifice
Seuls les électriciens qualifiés sont habilités à brancher la
génératrice au système électrique d'un édifice pour en faire une
source d'alimentation de réserve. Il faut que l'alimentation de la
génératrice soit isolée de l'alimentation de service et que le
branchement soit conforme à toute la législation applicable et à
tous les codes de l'électricité.
• Faites fonctionner le générateur SEULEMENT à l'extérieur.
• Évitez que les gaz d'échappement entrent dans un espace restreint,
par une fenêtre, une porte, une prise d'aération ou toute autre
ouverture.
• NE FAITES PAS fonctionner le générateur à l'intérieur d'un bâtiment
ou d'un abri (même si les fenêtres et les portes sont ouvertes), y
compris à l'intérieur du compartiment d'un véhicule de plaisance.
AVERTISSEMENT
Le générateur produit une tension élevée.
Ne pas isoler le générateur de l'installation électrique
risque de provoquer des blessures ou même d'être fatal
pour les ouvriers électriciens et de causer des dommages
au générateur dus à un "backfeed" d'énergie électrique.
Figure 23 — Dégagement de la génératrice
• Lorsque vous utilisez le générateur comme source d'énergie de
secours, il est nécessaire d'aviser les services publics d'électricité.
• Utilisez un disjoncteur différentiel lorsque vous utilisez l'appareil dans
des endroits humides ou extrêmement conductibles, comme les
terrasses en métal ou les ouvrages métalliques.
• NE touchez pas les fils dénudés ou les boîtiers.
• N'UTILISEZ pas le générateur avec des cordons électriques usés,
effilochés ou dénudés, ou abîmés de quelque sorte que ce soit.
• N'UTILISEZ pas le générateur sous la pluie.
• NE manipulez pas le générateur ou les cordons d'alimentation lorsque
vous êtes debout dans l'eau, pieds nus ou avec les mains ou les pieds
humides.
• NE laissez pas des personnes non qualifiées ou des enfants se servir
ou réparer le générateur.
Génératrice typique montré
Orifice d'échappement
25
OPÉRATION
UTILISATION DU GÉNÉRATEUR
AVERTISSEMENT
Les moteurs en fonctionnement produisent de la
chaleur. La température du silencieux et des endroits
à proximité peuvent atteindre, voire dépasser 150°F
(65°C).
Le contact de ces pièces risque de causer de graves
brûlures.
La chaleur et les gaz d’échappement peuvent
enflammer des matériaux combustibles et les
structures ainsi que causer des dommages au
réservoir d’essence et entraîner un incendie.
Démarrage du Moteur
Déconnectez toutes les charges électriques du générateur. Suivez
ces étapes d'instructions de démarrage dans l'ordre numérique:
1. Assurez-vous que la génératrice se trouve sur une surface de
niveau.
IMPORTANT: Si la génératrice n'est pas sur une surface de
niveau, elle pourrait ne pas démarrer ou encore s'arrêter
spontanément.
2. Assurez-vous que le connecteur rapide du tuyau d'essence
est raccordé et que les quatre dispositifs de fixation soient
bien serrés.
3.
Tournez le bouton d'aération complètement dans le sens des
aiguilles d'une montre.Voir la Figure 17 à la page 21.
4.
Tournez la valve d'essence sur la position “On” (Marche).
Voir la Figure 18 à la page 21.
5.
Démarrez le moteur selon les directives du manuel
d'utilisation du moteur.
• NE TOUCHEZ PAS aux pièces chaudes et évitez le contact avec les
gaz d’échappement.
• Laissez l'équipement refroidir avant de le toucher.
• Laissez un dégagement d’au moins 1,52 m (5 pi) tout autour de la
génératrice, y compris au-dessus.
• Le Code of Federal Regulation (CFR) Title 36 Parks, Forests, and Public
Property exige que de l’équipement alimenté par un moteur à
combustion interne soit doté d’un pare-étincelles et constamment
maintenu en bon état fonctionnement, conformément à la norme de
service 5100-1C de la USDA Forest ou à une révision de celle-ci. Dans
l’État de la Californie, un pare-étincelles est requis en vertu de la section
4442 du California Public Resources Code. Il se peut que d’autres États
aient des lois semblables.aux terres fédérales. Si vous équipez le silencieux
d'un pare-étincelles, il doit être en bon état de fonctionnement.
AVERTISSEMENT
Une rétroaction rapide de la corde du démarreur
(effet de recul) tirera votre main et votre bras vers le
moteur plus rapidement que vous ne pouvez relâcher
la corde.
Vous risquez ainsi de subir des fractures, des
ecchymoses ou des entorses.
Branchement des Charges Électriques
•
•
• Lors du démarrage du moteur, tirez lentement sur la corde jusqu'à ce
que vous sentiez une résistance et tirez alors rapidement afin d'éviter
un effet de recul.
• NE démarrez JAMAIS ni n'arrêtez jamais le moteur alors que des
appareils électriques y sont branchés et en fonction.
•
•
•
•
REMARQUE: Si le moteur démarre après 3 essais, mais qu'il ne
fonctionne pas, ou qu'il s'arrête, assurez-vous que la génératrice se
trouve sur une surface de niveau et vérifiez si le carter du moteur
contient suffisamment d'huile. Il se peut que cette génératrice soit
munie d'un système de protection en cas de bas niveau d'huile.
Consultez le manuel du moteur.
Laissez le moteur se stabiliser et chauffer pendant quelques
minutes avant de démarrer.
Brancher et mettre en marche les charges électriques de
120 et/ou 240 Volts CA, monophasées de 60 Hertz désirées.
NE PAS brancher des charges de 240 Volts à des prises de
120 Volts.
NE PAS brancher des charges triphasées au générateur.
NE PAS brancher des charges de 50 Hertz au générateur.
NE PAS SURCHARGER GÉNÉRATEUR. Voir la section
"Ne Pas Surcharger Générateur".
ATTENTION
Dépasser la capacité de puissance ou d'ampérage du
générateur risque d'endommager ce dernier et/ou les autres
appareils électriques qui y sont branchés.
• Voir la section " Ne Pas Surcharger Générateur ".
• Démarrez le générateur et laissez le moteur se stabiliser avant de
brancher les charges électriques.
• Branchez les charges électriques en position ARRÊT, puis, remettez en
position MARCHE.
• Éteignez les charges électriques et débranchez-les du générateur avant
de l'arrêter.
26
OPÉRATION
Cette prise donne du courant à des charges de 120/240 Volts c.a.,
60 Hertz, monophasées, nécessitant jusqu’à 2,775 watts de
puissance (2.775 kW) à 23,1 Ampères pour 120 Volts; 5,550 watts
de puissance (5,55 kW) à 23,1 Ampères pour 240 Volts. La prise
est protégée par un disjoncteur de 30 Ampères du type “pousser
pour reconfigurer”.
Arrêt du Moteur
•
Débrancher toutes les charges électriques des prises du
générateur. NE JAMAIS mettre en route ou arrêter le moteur
alors que les appareils électriques sont branchés et en marche.
•
Laissez le moteur tourner à vide pendant 30 secondes pour
stabiliser les températures internes du moteur et du
générateur.
120 Volts c.a., 20 Ampères Prise de
Courant Double
•
Pour éteindre le moteur, suivez les instructions qui figurent
dans le manuel d'utilisation.
4. Réglez la vanne de combustible à la position "Off" [Arrêt].
Chaque prise de courant (Figure 25) est protégée contre la
surcharge par un disjoncteur que l'on pousse pour ré-enclencher
de 20 ampères.
PRISES DE COURANT
Figure 25 — 120 Volts c.a., 20 Ampères Prise de Courant
Double
ATTENTION
Il se peut que la capacité nominale des prises soit supérieure à
la puissance nominale de la génératrice.
• NE tentez JAMAIS d'alimenter un appareil dont l'intensité nominale
est supérieure à la capacité de la génératrice ou des prises.
• NE surchargez PAS la génératrice.Voir la section “Ne Surchargez Pas
Génératrice”.
Prise à Verrouillage de 120/240 Volts c.a.,
30 Ampères
Utilisez une prise mâle du NEMA L14-30 avec cette prise femelle.
Reliez une rallonge à quatre câble de 250 Volts c.a. à 30 Ampères
ou davantage (Figure 24).Vous pouvez utilisez la même rallonge à
quatre câbles si vous avez l’intention de ne faire marcher qu’une
charge de 120 Volts.
Figure 24 – Prise à Verrouillage de 120/240 Volts c.a.,
30 Ampères
Utilisez chaque prise de courant pour faire fonctionner les
charges électriques de 120 volts c.a., monophasées, 60 Hz
nécessitant jusqu'à 2,400 watts (2,4 KW) à 20 ampères.
Rallonge a 4 fils
240V
120V
120V
W (Neutre)
Y (Positif)
NEMA L14-30
X (Positif)
Masse (Vert)
27
OPÉRATION
3.
Laissez la puissance de sortie du générateur se stabiliser (le
moteur tourne régulièrement et les dispositifs branchés
fonctionnent correctement).
4. Branchez et mettez la charge suivante en marche.
5. De nouveau, laissez le générateur se stabiliser.
6. Répétez les étapes 4 et 5 pour chaque charge supplémentaire.
N'AJOUTEZ JAMAIS de charges supérieures à la puissance du
générateur.Vérifiez particulièrement les charges de surtension de
la capacité du générateur, comme il est indiqué ci-dessus.
NE PAS SURCHARGEZ
GÉNÉRATEUR
Capacité
Vous devez vous assurer que votre générateur puisse fournir
suffisamment de puissance nominale (appareil en marche) et de
surtension (au démarrage) pour les appareils que vous voulez
alimenter en même temps. Suivez ces étapes simples:
1. Sélectionnez les appareils que vous voulez alimenter
simultanément.
2.
3.
Figure 26 - Tableau de Référence de Puissance
Additionnez la puissance nominale (en marche) de ces
appareils.Vous obtiendrez le montant de puissance que votre
générateur doit produire pour faire fonctionner ces appareils.
Voir Figure 26.
Outil ou appareil électroménager
Essentiels
Ampoule électrique de 75 watts
Surgélateur
Pompe de puisards
Réfrigérateur/congélateur de 18 pi
cu
Pompe de puits à eau – 1/3 HP
Air chaud/air froid
Courant continu – 10000 BTU
Ventilador de ventana
Ventilateur d’appareil de chauffage:
½ HP
Cuisine
Four à micro ondes de 1000 watts
Cafetière
Four électrique à élément unique
Plaque de cuisson
Salle familiale
Lecteur de DVD/CD
Magnétoscope
Récepteur stéréo
Téléviseur couleur de 27 po
Ordinateur individuel avec moniteur
de 17 po
Autres
Système de sécurité
Radio/réveil AM/FM
Ouvre-porte de garage – 1/2 HP
Chauffe-eau électrique de 40 gallons
Outils de bricolage/atelier
Lampe de travail halogène
Pulvérisateur sans air – 1/3 HP
Scie alternative
Perceuse électrique – ½ HP
Scie circulaire - 7 ¼ po
Scie à onglets – 10 po
Raboteuse de table – 6 po
Scie d’établi/scie à bras radial – 10
po
Compresseur d’air - 1-1/2 HP
Évaluez le nombre de watts de surtension dont vous aurez
besoin (au démarrage). La puissance de surtension est la
brève explosion de puissance nécessaire pour démarrer les
outils à moteur électrique ou les appareils électroménagers
comme une scie circulaire ou un réfrigérateur. Parce que
tous les moteurs ne démarrent pas au même moment, vous
pouvez évaluer la puissance de surtension totale en
additionnant seulement le ou les article(s) pour le(s)quel(s) la
puissance de surtension supplémentaire est la plus
importante, à la puissance nominale indiquée à l'étape 2.
Exemple:
Outil ou appareil
électroménager
Climatiseur de
fenêtre
Réfrigérateur
Congélateur
Téléviseur
Éclairage (75 watts)
Puissance
nominale (appareil
en marche)
1200
Puissance de surtension
supplémentaire (au
démarrage)
1800
800
500
500
75
3075 watts au
total pendant le
fonctionnement
1600
500
1800 watts de surtension
Puissance nominale (appareil en marche)
Watts de surtension supplémentaire
Puissance totale du générateur supplémentaire
= 3,075
= 1,800
= 4,875
Gestion de la Consommation
Afin de prolonger la durée de vie de votre générateur et des
accessoires, il est important de faire attention lorsque vous
ajoutez des charges électriques à votre générateur. Aucun appareil
ne doit être branché aux prises du générateur avant de démarrer
le moteur. La manière correcte et sans aucun risque de gérer la
consommation du générateur est d'ajouter séquentiellement des
charges comme indiqué ci-dessous:
1. Démarrez le moteur comme l'indique ce manuel, sans aucun
appareil branché au générateur.
2. Branchez et mettez en marche la première charge, la plus
importante de préférence.
Puissance
nominale*
(appareil en
marche)
Puissance de
surtension
supplémentaire
(au démarrage)
75
500
800
800
500
1200
1600
1000
2000
1200
300
800
1800
600
1300
1000
1500
1500
2500
-
100
100
450
500
800
-
180
300
480
4000
520
-
1000
600
960
1000
1500
1800
1800
2000
1200
960
1000
1500
1800
1800
2000
2500
2500
*La puissance indiquée ci-dessus est approximative.Vérifiez les
outils ou les appareils électroménagers pour connaître leur
puissance en watts.
28
SPÉCIFICATIONS ET ENTRETIEN
REMARQUE: NE PAS d’utiliser un tuyau d’arrosage pour
nettoyer le générateur. L’eau peut entrer dans le système de
carburation du moteur et causer des problèmes. De plus, si l’eau
entre par les fentes de refroidissement à air, une partie de l’eau
restera dans les creux et craquelures de l’isolation du bobinage du
rotor et du stator. L’eau et l’accumulation de saleté sur ces
bobinages internes du générateur réduiront progressivement la
résistance d’isolation de ces bobinages.
SPÉCIFICATIONS
Puissance en watts commençant . . . . . . . . .8,550 Watts (8,55 kW)
Puissance en watts . . . . . . . . . . . . . . . . . . . .5,550 Watts (5,55 kW)
Courant évalué de Chargement de c.a.
à 120 Volts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .46.2 Ampères
à 240 Volts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23.1 Ampères
Phase . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Fréquence c.a. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .60 Hertz
Volume du Réservoir . . . . . . . . . . . . . . . . . . . . . . . . . .5 Gallons US
Poids à l'expédition . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .176 Livres
AVERTISSEMENT
RECOMMANDATIONS
GÉNÉRALES D’ENTRETIEN
Unintentional peut résulter dans feu ou électrique.
Le propriétaire/utilisateur est responsable de la complétion de
toutes les tâches périodiques d’entretien en temps voulu; il doit
s’assurer aussi que toutes anomalies sont corrigées; et que la
machine est gardée propre et remisée correctement. NE JAMAIS
faire marcher un générateur endommagé ou défectueux.
LORSQUE VOUS RÉGLEZ OU RÉPAREZ VOTRE
GÉNÉRATEUR
REMARQUE: Devrait vous a des questions de remplacer de
composants sur votre générateur de Briggs & Stratton Power
Products, s'il vous plaît appeler 1-800-743-4115 pour l'assistance.
• Utilisez un vérificateur de bougies d'allumage approuvé.
• NE vérifiez PAS l'allumage lorsque la bougie d'allumage est enlevée.
Entretien du Moteur
Pour Nettoyer le Générateur
Voit le manuel du utilisation de moteur pour les instructions.
•
• Débranchez toujours le câble de bougie et placez-le de façon à ce
qu'il ne soit pas en contact avec la bougie.
LORS DE TESTS D'ALLUMAGE DU MOTEUR
ATTENTION
Se servir d’un chiffon humide pour essuyer et nettoyer les
surfaces extérieures.
ATTENTION
Évitez tout contact cutané prolongé ou répété avec l'huile
moteur usagée.
Un traitement inapproprié du générateur risque de
l'endommager et de raccourcir sa durée d'utilisation.
• Il a été démontré que l'huile moteur usagée risque de provoquer un
cancer de la peau chez certains animaux de laboratoire.
• Rincez consciencieusement les zones exposées avec de l'eau et du
savon.
• N'EXPOSEZ pas le générateur à une humidité excessive, à de la
poussière, à de la saleté ou à des vapeurs corrosives.
• N'INSÉREZ aucun objet dans les fentes de refroidissement.
GARDEZ HOS DE PORTÉE DES ENFANTS. NE
POLLUEZ PAS. CONSERVEZ LE SURPLUS.
RAPPORTEZ L'HUILE USAGÉE AUX CENTRES DE
RECYCLAGE.
Entretien du Générateur
L’entretien du générateur consiste à le garder propre et sec. Faire
marcher et remiser l’appareil dans un environnement propre et sec
où celui-là ne sera pas exposé à trop de poussière, de saleté,
d’humidité ou à des vapeurs corrosives. Les fentes de
refroidissement par air du générateur ne doivent pas être
bouchées par de la neige, des feuilles ou tout autre corps étranger.
29
•
Une brosse douce à poils soyeux peut être utilisée pour
dégager la saleté, l’huile durcie.
•
Un aspirateur peut être utilisé pour ramasser la saleté et les
débris qui ne sont pas collés.
•
On peut se servir d’air comprimé à basse pression (pas plus
de 25 psi) pour enlever la saleté. Inspectez les fentes d’air de
refroidissement et les ouvertures sur le générateur. Ces
ouvertures doivent rester propres et non bouchées.
REMISAGE
REMISAGE
Remisage du Moteur
Le générateur doit être mise en route au moins une fois tous les
sept jours et doit marcher pendant au moins 30 minutes. Si vous
ne pouvez pas faire cela et que vous devez remiser le générateur
pour plus de 30 jours, utiliser les informations ci-après comme
guide pour préparer votre appareil au remisage.
Voir les instructions sur la manière de remiser correctement le
moteur dans le manuel de l’utilisation du moteur.
Autres Idées de Remisage
•
Remisage du Générateur
•
•
•
Nettoyez le générateur comme indiqué à la section “Pour
Nettoyer le Générateur”.
Vérifiez si les fentes d’air de refroidissement et les ouvertures
de votre générateur sont ouvertes et non bouchées.
AVERTISSEMENT
Les couvertures d'emmagasinage peuvent être
inflammables.
•
• NE PAS placer une couverture d'emmagasinage par-dessus un
générateur chaud.
• Laisser l'unité refroidit pour un temps suffisant avant de placer la
couverture sur l'unité.
•
30
Rangez toujours l'unité avec la valve d'essence sur la positon
“Off” (Arrêt) (Figure 18, ci-dessus).
Pour éviter la formation de gomme dans le système
d'alimentation en carburant ou sur des pièces essentielles du
carburateur, videz les trois récipients de stabilisateur d'essence
fournis dans le réservoir et remplissez-les de carburant frais.
Faites fonctionner l'appareil pendant plusieurs minutes pour
faire circuler l'adjuvant dans le carburateur.Vous pouvez
conserver l'unité et le carburant pendant plus de 24 mois.
Vous pouvez acheter du stabilisateur d'essence auprès de l'un
de vos fournisseurs habituels.
Le réservoir risque de gonfler lorsqu'il est rangé, si l'aération
est fermée. Lorsque vous rangez le générateur avec de l'essence
dans le réservoir, assurez-vous que le bouton d'aération est
complètement tourné dans le sens des aiguilles d'une montre.
Conservez dans un endroit propre et sec.
DÉPANNAGE
DÉPANNAGE
PROBLÈMES
CAUSE
SOLUTION
1.
L'un des disjoncteurs est ouvert.
1.
Réenclencher le disjoncteur.
Le moteur marche, mais il ne se
produit pas de courant c.a. dans
les prises.
2.
Problème dans le générateur.
2.
Contacter négociant de service Autorisé.
3.
Pauvre connexion ou rallonge défectueuse. 3.
Vérifier et réparer.
4.
L'appareil qui est branché est défectueux. 4.
Brancher un autre appareil qui ne soit pas
défectueux.
Le moteur marche bien sans
charge mais cale quand les
charges sont branchées.
1.
Court-circuit dans une charge branchée.
1.
Débrancher la charge en court-circuit.
2.
Le générateur est surchargé.
2.
Voir "Ne Pas Surcharger Générateur.
3.
Court-circuit dans le générateur.
3.
Contacter négociant de service Autorisé.
1.
La valve est en position Arrêt.
1.
Tournez la valve d'essence sur la position
Marche.
2.
Le bouton d'aération de la jauge est
fermé.
2.
Ouvrez le bouton d'aération de la jauge.
Le moteur ne veut pas démarrer;
3.
ou démarre et marche mal.
Le moteur s'arrête pendant la
marche.
Le connecteur rapide du tuyau d'essence 3.
est débranché.
Rebranchez le connecteur rapide au tuyau.
4.
Bas niveau d'huile.
4.
Remplissez le carter au niveau requis ou
placez la génératrice sur une surface de
niveau.
1.
Plus d'essence.
1.
Remplir le réservoir de carburant.
2.
Bas niveau d'huile.
2.
Remplissez le carter au niveau requis ou
placez la génératrice sur une surface de
niveau.
Le moteur manque de puissance. La charge est trop grande.
Voir "Ne Pas Surcharger Générateur".
31
REMARQUES
REMARQUES
32
GARANTIE DU PROPRIÉTAIRE D'UN PRODUIT BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC
Prise d’effet au 1 er Septembre 2004, annule et remplace toutes les garanties précédentes et les garanties antérieures au 1 er Septembre 2004
GARANTIE LIMITÉE
Briggs & Stratton Power Products Group, LLC réparera ou remplacera, sans frais, toutes pièces d'équipement défectueuses comportant un vice
de matériau ou un défaut de fabrication ou les deux. En vertu de la présente garantie, les frais de transport des produit soumises pour réparation
ou remplacement sont à la charge de l'acheteur. La présente garantie sera en vigueur durant les périodes stipulées ci-dessous et est assujettie
aux conditions stipulées ci-dessous. Pour obtenir des services en vertu de la garantie, veuillez consulter notre Outil de recherche d'un Service
après-vente agréé au http://www.briggspowerproducts.com afin de trouver un distributeur de service après-vente agréé dans votre région.
IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE. LES GARANTIES IMPLICITES, INCLUANT CELLES DE QUALITÉ MARCHANDE ET
D'ADAPTATION À UN USAGE PARTICULIER, SONT LIMITÉES À UNE PÉRIODE D'UN AN À PARTIR DE LA DATE D'ACHAT OU JUSQU'À LA
LIMITE PERMISE PAR LA LOI, TOUTE GARANTIE IMPLICITE EST EXCLUE. LA RESPONSABILITÉ POUR DOMMAGES ACCESSOIRES OU
INDIRECTS EST EXCLUE DANS LA MESURE OÙ UNE TELLE EXCLUSION EST PERMISE PAR LA LOI. Certains États/provinces ou pays
n'autorisent aucune restriction sur la durée d'une garantie implicite, et certains États/provinces ou pays n'autorisent pas l'exclusion ou la limitation
des dommages consécutifs ou indirects. Par conséquent, les restrictions et exclusions décrites ci-dessus pourraient ne pas s'appliquer dans votre
cas. La présente garantie vous accorde certains droits légaux spécifiques et vous pourriez également en avoir d'autres, qui peuvent varier d'un
État ou d'une province à l'autre et d'un pays à l'autre.
NOTRE ÉQUPEMENT*
MOTEUR
HORS-BORD
NETTOYEUR À
HAUTE
PRESSION
POMPE À EAU
(Pas disponible
aux États-Unis)
GÉNÉRATRICE
PORTATIVE
SYSTÈME DE GÉNÉRATRICE RÉSIDENTIELLE
SOUDEUR
Moins de 10 kW
10 kW ou plus
Commutateur
de Transfert
3 ans ou
1500 heures
aucune
3 ans
PÉRIODE DE GARANTIE**
Usage par un consommateur
2 ans
1 an
1 an
2 ans
2 ans
Usage à des fins commerciales
aucune
90 jours
90 jours
1 an
aucune
*
**
aucune
Le moteur et les batteries de démarrage sont garantis uniquement par les fabricants de ces produits.
2 ans pour tous les produits grand public de l'Union européenne. Les pièces seulement à la deuxième année pour l'usage par un
consommateur de la Génératrice portative et du Groupe électrogène - moins de 10 kW, à l'extérieur de l'Union européenne.
La période de garantie débute à la date d'achat par le premier acheteur au détail ou par le premier utilisateur commercial final, et se prolonge pour la
durée stipulée dans le tableau ci-dessus. "Usage par un consommateur" signifie utilisation domestique personnelle dans une résidence, par l'acheteur
au détail. "Usage à des fins commerciales" signifie toute autre utilisation, y compris à des fins commerciales, générant de revenus ou de location. Aux
fins de la présente garantie, dès qu'un équipement a été utilisé commercialement une fois, il est par la suite considéré comme étant d'usage à des fins
commerciales. L'équipement utilisé pour l'alimentation principale n'est pas couvert par la présente garantie. Les nettoyeurs à haute pression
électriques utilisés à des fins commerciales ne sont pas couverts par la présente garantie.
POUR EXERCER LA GARANTIE SUR TOUT PRODUIT FABRIQUÉ PAR BRIGGS & STRATTON, IL N'EST PAS NÉCESSAIRE DE L'ENREGISTRER.
CONSERVEZ LE REÇU COMME PREUVE D'ACHAT. SI, LORS D'UNE RÉCLAMATION DE GARANTIE, VOUS NE POUVEZ PROUVER LA DATE
INITIALE DE L'ACHAT, NOUS UTILISERONS LA DATE DE FABRICATION DU PRODUIT COMME DATE DE RÉFÉRENCE POUR DÉTERMINER LA
PÉRIODE DE GARANTIE.
À PROPOS DE LA ÉQUPEMENT GARANTIE
Nous acceptons de faire effectuer les réparations couvertes par la garantie et tenons à nous excuser pour tout inconvénient subi. Tout agent d'un service après-vente agréé
peut exécuter les réparations couvertes par la garantie. La plupart des réparations couvertes par la garantie sont traitées automatiquement; cependant, il arrive parfois que
les demandes de service en vertu de la garantie soient non fondées. Par exemple, la garantie ne couvre pas les dommages causés à l'équipement par une utilisation
abusive, par un manque d'entretien périodique, durant l'expédition, la manutention ou l'entreposage, ou en raison d'une installation inadéquate. De même, la garantie sera
annulée si la date de fabrication ou le numéro de série apposé à l'équipement a été enlevé ou si l'équipement a été changé ou modifié. Durant la période de garantie, le
distributeur de service après-vente agréé réparera ou remplacera, à son gré, toute pièce qui, après examen, est trouvée défectueuse à la suite d'une utilisation et d'un
entretien normaux. La présente garantie ne couvre pas les réparations et les équipements suivants:
•
Usure normale: Comme tout autre dispositif mécanique, les groupes électrogènes d'extérieur nécessitent l'entretien périodiques de certaines pièces pour fonctionner
adéquatement. La présente garantie ne couvre pas les frais de réparation des pièces ou des équipements dont la durée de vie utile a été dépassée à la suite d'une
utilisation normale.
•
Installation et entretien: La présente garantie ne couvre pas les équipements ou les pièces qui ont fait l'objet d'une installation ou de modifications et de changements
inadéquats ou non autorisés, d'une mauvaise utilisation, de négligence, d'un accident, d'une surcharge, d'emballement, d'entretien inadéquat, de réparation ou
d'entreposage qui, selon nous, auraient nui à la performance et à la fiabilité du produit. De plus, la garantie ne couvre pas l'entretien normal tel que le réglage, le
nettoyage du circuit d'alimentation et son obstruction (causée par l'accumulation de produits chimiques, de saletés, de calamine, de calcaire, etc.).
•
Exclusions supplémentaires: La présente garantie exclut les pièces qui s'usent telles que les raccords rapides, les jauges d'huile, les courroies, les joints toriques,
les filtres, les garnitures de pompes, etc., les pompes ayant fonctionné sans alimentation en eau ou tout dommage ou tout mauvais fonctionnement résultant d'un
accident, d'une utilisation abusive, de modifications, de changements ou d'un entretien inadéquat du système, du gel ou d'une détérioration chimique. La garantie du
produit ne couvre pas les pièces accessoires telles que les pistolets, les boyaux, les lances et les buses. Cette garantie exclut toute défaillance due à une catastrophe
naturelle ou à toute autre force majeure hors du contrôle du fabricant. Est aussi exclu tout équipement usé, remis à neuf ou de démonstration, tout équipement utilisé
pour l'alimentation principale en remplacement de l'alimentation de service et tout équipement utilisé pour l'alimentation d'appareils de maintien des fonctions vitales.
BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC
JEFFERSON, WI, USA
REGLAS DE SEGURIDAD
CONSERVE ESTAS INSTRUCCIONES
TABLA DE CONTENIDOS
REGLAS DE SEGURIDAD
Reglas De Seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30-32
Conozca Su Generador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Montaje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34-35
Operación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36-39
Mantenimiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
Almacenamiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
Diagnosticos De Averías. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Notas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
Garantia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
Éste es el símbolo de alerta de seguridad. Sirve
para advertir al usuario de un posible riesgo para
su integridad física. Siga todos los mensajes de
seguridad que figuren después de este símbolo
para evitar lesiones o incluso la muerte.
El símbolo de alerta de seguridad ( ) es usado con una palabra
(PELIGRO, ADVERTENCIA, PRECAUCIÓN), un mensaje por
escrito o una ilustración, para alertarlo acerca de cualquier
situación de peligro que pueda existir. PELIGRO indica un riesgo
el cual, si no se evita, causará la muerte o una herida grave.
ADVERTENCIA indica un riesgo el cual, si no se evita, puede
causar la muerte o una herida grave. PRECAUCIÓN indica un
riesgo, el cual, si no se evita, puede causar heridas menores o
moderadas. PRECAUCIÓN, cuando se usa sin el símbolo de
alerta, indica una situación que podría resultar en el daño del
equipo. Siga los mensajes de seguridad para evitar o reducir los
riesgos de heridas e inclusive la muerte.
DESCRIPCIÓN DEL EQUIPO
Lea este manual de manera cuidadosa y
familiarícese con su generador. Conozca sus
usos, sus limitaciones y cualquier peligro
relacionado con el mismo.
Este generador funciona en base a un motor, de campo eléctrico
giratorio y de corriente alterna (AC). Fue diseñado con la
finalidad de proveer energía eléctrica para luces eléctricas,
aparatos, herramientas compatibles y cargas de motor. El campo
giratorio del generador funciona a una velocidad de 3,6000 rpm
usando un motor con un solo cilindro.
ADVERTENCIA
El escape del motor de este producto contiene
elementos químicos reconocidos en el Estado de
California por producir cáncer, defectos de nacimiento u
otros daños de tipo reproductivo.
¡PRECAUCIÓN! NO sobrepase la capacidad de vataje y
amperaje del generador. Revise "No Sobrecargue Generador".
Símbolos de Peligro y Significados
Se ha hecho cada esfuerzo posible para asegurarse que la
información que aparece en este manual es exacta y se encuentra
actualizada. Sin embargo, nosotros se reserva el derecho a
cambiar, alterar o de otra manera mejorar, el producto y este
documento en cualquier momento, sin previo aviso.
El Sistema de Control de Emisiones para este generador está
garantizado para juegos estándares por la Agencia de Protección
Ambiental y el Consejo de recursos de aire de California. Para
mayor información acerca de la garantía, consulte con el Manual
del Operario de Motor.
34
Explosión
Fuego
Descarga Eléctrica
Gases Tóxicos
Retroceso
Superficie Caliente
REGLAS DE SEGURIDAD
ADVERTENCIA
ADVERTENCIA
Al generador funcionar, se produce monóxido de
carbono, un gas inodoro y venenoso.
El respirar el monóxido de carbono, producirá
náusea, desmayo o la muerte.
La combustible y sus vapores son extremadamente
inflamables y explosivos.
El fuego o una explosión pueden causar quemaduras
severas e inclusive la muerte.
• Opere el generador SOLAMENTE al aire libre.
• Asegúrese de que los gases de escape no puedan entrar por ventanas,
puertas, tomas de aire de ventilación u otras aberturas en un espacio
cerrado en el que puedan acumularse.
• NO opere el generador dentro de un edificio o lugar cerrado (aunque
haya puertas o ventanas abiertas), incluyendo el compartimiento del
generador en un vehículo recreativo o RV.
CUANDO AÑADA COMBUSTIBLE O VACÍE EL
DEPÓSITO
• Apague el generador (posición OFF) y déjelo enfriar al menos por
2 minutos antes de remover la tapa de la combustible. Afloje la tapa
lentamente para dejar que la presión salga del tanque.
• Llene o vacíe el depósito de combustible a la intemperie.
• NO llene demasiado el tanque. Permita al menos espacio para la
expansión del combustible.
• Mantenga la combustible alejada de chispas, llamas abiertas, pilotos,
calor y otras fuentes de ignición.
• NO encienda un cigarrillo o fume.
ADVERTENCIA
Los generadores producen un voltaje muy poderoso.
Si no aísla el generador de utilidades de energía,
puede hacer que los trabajadores de electricidad
sufran heridas graves e inclusive la muerte, debido a
la retroalimentación de la energía eléctrica.
CUANDO PONGA EN FUNCIONAMIENTO EL
EQUIPO
• Compruebe que la bujía, el silenciador, el tapón del depósito de
combustible y el filtro de aire están instalados.
• NO arranque el motor sin la bujía instalada.
• Si se ha derramado combustible, espere a que se evapore antes de
arrancar el motor.
• Cuando use un generador como poder de energía auxiliar, notifique a
la compañía de utilidades. Use el equipo de transferencia aprobado
para aislar el generador de otra utilidad eléctrica.
• Use un interruptor para la falla del circuito de tierra (GFCI) en
cualquier área bastante húmeda o que sea altamente conductiva, tales
como terrazas de metal o trabajo hecho con acero.
• NO toque los alambres pelados o receptáculos.
• NO use un generador con cables eléctricos que estén malgastados,
rotos, pelados o dañados de cualquier forma.
• NO opere el generador bajo la lluvia.
• NO maneje el generador o cables eléctricos mientras esté parado en
agua, descalzo o cuando las manos y los pies estén mojados.
• NO permita que personas descalificadas o niños operen o sirvan al
generador.
CUANDO OPERE EL EQUIPO
• NO incline el motor o el equipo, de tal manera que la combustible se
pueda derramar.
• Este generador no es apto para el uso en equipos móviles ni en
aplicaciones marinas.
CUANDO TRANSPORTE O REPARE EL EQUIPO
• Transporte o repare el equipo con el tanque de combustible vacío, o
con la válvula para apagar el combustible, apagada (posición OFF).
• Desconecte el cable de la bujía.
CUANDO ALMACENE O GUARDE EL EQUIPO CON
COMBUSTIBLE EN EL TANQUE
ADVERTENCIA
El rápido repliegue del cable del arrancador
(retroceso) impedirá que el usuario suelte el cable a
tiempo y tirará de su mano y brazo hacia el motor.
Como resultado, podrían producirse fracturas,
contusiones o esguinces.
• Almacene alejado de calderas, estufas, calentadores de agua, secadoras
de ropa u otros aparatos electrodomésticos que posean pilotos u
otras fuentes de ignición, porque ellos pueden encender los vapores
de la combustible.
ADVERTENCIA
• Cuando arranque el motor, tire lentamente del cable hasta sentir una
resistencia y, a continuación, tire rápidamente de él para evitar su
retroceso.
• NUNCA arranque o pare el motor cuando haya aparatos eléctricos
conectados y en funcionamiento.
• Este generador no cumple la norma 33CFR-183 del cuerpo de
guardacostas de EE.UU. y no debe utilizarse en aplicaciones marinas.
• El uso de un generador no homologado por cuerpo de guardacostas
de EE.UU. puede provocar lesiones y daños materiales.
35
REGLAS DE SEGURIDAD
PRECAUCIÓN
ADVERTENCIA
Las velocidades de operación en exceso, aumentan los
riesgos de heridas y daños al generador.
Las velocidades bajan en exceso, imponen una carga muy pesada.
Los motores al funcionar producen calor. La
temperatura del silenciador y de las áreas cercanas
puede alcanzar o pasar los 150ºF (65ºC).
Quemaduras severas pueden ocurrir al hacer
contacto.
Los gases y el calor de escape pueden inflamar los
materiales combustibles y las estructuras o dañar el
depósito de combustible y provocar un incendio.
• NO cambie ninguna velocidad determinada. El generador suministra
una frecuencia y un voltaje calificado cuando funciona a una velocidad
determinada.
• NO modifique al generador en ninguna forma.
PRECAUCIÓN
• NO toque las superficies calientes y evite los gases del escape a alta
temperatura.
• Permita que el equipo se enfríe antes de tocarlo.
• Deje un espacio mínimo de 152 cm (5 pies) alrededor del generador,
incluida la parte superior.
• El Código de Normativa Federal (CFR,Título 36: Parques, Bosques y
Propiedad Pública) obliga a instalar una pantalla apagachispas en los
equipos con motor de combustión interno y a mantenerla en buenas
condiciones de funcionamiento, conforme a la norma 5100-1C (o
posterior) del Servicio Forestal de la USDA. En el Estado de
California, la ley exige el uso de una pantalla apagachispas (Sección
4442 del Código de Recursos Públicos de California). En otros
estados puede haber leyes similares en vigor.
El sobrepasar la capacidad del amperaje y vataje del
generador, puede dañar al generador y los aparatos eléctricos
conectados al mismo.
• Vea "No sobrecargue generador".
• Encienda su generador y deje que el motor se estabilice antes de
conectar las cargas eléctricas.
• Conecte las cargas eléctricas en la posición de apagado (OFF), luego
encienda (ON) para su operación.
• Apague (OFF) las cargas eléctricas y desconéctelas del generador
antes de parar el generador.
PRECAUCIÓN
ADVERTENCIA
El tratamiento inadecuado del generador puede dañarlo y
acortar su vida productiva.
Chispear involuntario puede tener como resultado el
fuego o el golpe eléctrico.
• Use el generador solamente con la finalidad para el cual fue diseñado.
• Si usted tiene alguna pregunta acerca de las finalidades de uso del
generador, pregúntele a su concesionario o llamada a 1-800-743-4115.
• Opere el generador solamente en superficies niveladas.
• NO exponga al generador a una humedad excesiva, polvo, suciedad o
vapores corrosivos.
• NO inserte cualquier objeto a través de las ranuras de enfriamiento.
• Si los aparatos conectados se sobrecalientan, apáguelos y
desconéctelos del generador.
• Apague el generador si:
-Se pierde la salida eléctrica;
-El equipo produce chispas, humo o emite llamas;
-La unidad vibra de una manera excesiva.
CUANDO AJUSTE O HAGA REPARACIONES A SU
GENERADOR
• Siempre desconecte el alambre de la bujía y colóquelo donde no
pueda entrar en contacto con la bujía.
CUANDO PRUEBE LA BUJÍA DEL MOTOR
• Utilice un comprobador de bujías homologado.
• NO comprueba la chispa sin la bujía instalada.
36
CONOZCA SU GENERADOR
CONOZCA SU GENERADOR
LEA ESTE MANUAL DEL OPERARIO Y LAS REGLAS DE SEGURIDAD ANTES DE OPERAR SU GENERADOR.
Compare las ilustraciones con su Generador para familiarizarse con las ubicaciones de los diferentes controles y ajustes.
Conserve este manual para referencias futuras.
Tapa del Depósito
del Aceite
Depósito de Combustible
Desmontable
Tomacorriente Dobles de
120 Voltios AC, 20 Amp
Pomo de
Ventilación
Cortacircuitos
(AC)
Interruptor
Balancín
Tomacorriente con
Dispositivo de Seguridad
de 120/240 Voltios, 30 Amp
Conector de Tierra
Culatazo el Principio
Etiqueta de
número de serie
Depurador Palanca del Cebador
de Aire
Palanca del Cebador — Usada cuando se está dando arranque
a un motor frío.
Conector de Tierra – Consulte con el organismo responsable
de la normativa vigente de conexión a tierra.
Pomo de Ventilación — Debe estar abierto cuando el
generador está en funcionamiento.
Cortacircuitos (AC) — Cada tomacorriente posee un cortacircuito
para proteger el generador contra sobrecargas eléctricas. Los
cortacircuitos son del tipo “oprimir para reposicionar”.
Tapa del Depósito del Aceite – Llene el motor con aceite aquí.
Culatazo el Principio — Usó para comenzar motor.
Tomacorriente Dobles de 120 Voltios AC, 20 Amp —
Pueden ser utilizados para suministrar alimentación eléctrica para
el funcionamiento de cargas del motor, herramientas, aparatos
especiales e iluminación eléctrica de 120 Voltios AC a
20 Amperios, monofásica de 60 Hz.
Depósito de Combustible Desmontable — Capacidad de
18,9 l (5 galones). Se desmonta fácilmente para un repostaje más
cómodo.
Depurador de Aire — Filtra el aire de entrada a medida que
penetra en el motor.
Tomacorriente con Dispositivo de Seguridad de
120/240 Voltios, 30 Amp — Puede ser utilizado para suministrar
alimentación eléctrica para el funcionamiento de cargas del motor,
herramientas, aparatos especiales e iluminación eléctrica de
120 y/o 240 Voltios AC a 30 Amperios, monofásica de 60 Hz.
Etiqueta de número de serie - Indica los números de modelo,
revisión y serie de la generador.Tenga esta información preparada
si llama al servicio técnico.
Interruptor Balancín — Deberá estar en la posición “On” (En)
para darle arranque al motor. Colóquelo en la posición “Off”
(Apagado) para detener un motor en funcionamiento.
37
MONTAJE
MONTAJE
2.
Su generador requiere de ciertos procedimientos de montaje y
solo estará listo para ser utilizado después de haberle
suministrado servicio con el combustible y aceite recomendados.
Inserte el perno del soporte a través de los orificios desde
interior de la unidad y sujete una perilla de plástico desde el
fuera de la misma unidad. Apriete manualmente (Figura 28).
Figura 28 - Sujetar el Manubrio
Si usted tiene problemas con el montaje de su generador, por favor
llame a la línea de ayuda para generadores al 1-800-743-4115. Si
llamar para la ayuda, tiene por favor el modelo, la revisión y el
número de serie de etiqueta de número de serie disponible.
Consulte la ubicación en la sección “Conozca su Generador”.
Para Retirar El Generador De La Caja
1.
Coloque la caja de cartón en una superficie rígida y plana.
2.
Saque todo el contenido de la caja de cartón, a excepción
del generador.
3.
Abra completamente la caja de cartón cortando cada una de
sus esquinas de arriba abajo.
4.
Mantenga el generador sobre el cartón para instalar el
manubrio.
ANTES DE DARLE ARRANQUE AL
MOTOR
Agregar Aceite al Motor
•
•
Conecte el Manubrio
1.
Coloque el manubrio sobre los soportes del mismo que ya
están adheridos a la unidad principal. Asegúrese de que los
orificios en el manubrio estén alineados con los orificios en
los soportes del mismo manubrio (Figura 27).
Coloque la generador sobre una superficie nivelada.
Utilice un embudo de cuello largo O desmonte el depósito de
combustible como se indica en “Depósito de combustible”
cuando añada o cambie el aceite.
PRECAUCIÓN
Cualquier intento para arancar el motor antes de haberle
proporcionado el mantenimiento apropiado con el aceite
recomendado, podría ocasionar la falla del motor.
Figura 27 - Fijar el Manubrio a la Base
• Consulte el manual del operario del motor para añadir al motor el
aceite recomendado.
Manubrio
• El daño a la lavadora a presión, resultado de la desatención a
esta precaución, no será cubierto por la garantía.
Alinear
Orificios
•
Consulte el manual del operario del motor para añadir al
motor el aceite recomendado.
NOTA: Verifique el aceite del motor de manera
frecuente cuando éste se esfuerce demasiado. Consulte el
manual del operario del motor para conocer cuáles son
las recomendaciones al respecto.
Soportes del
Manubrio
NOTA: Tal vez será necesario mover los soportes del manubrio
de un lado a otro para alinear el manubrio de tal manera que
pueda deslizarse sobre los soportes del mismo manubrio.
NOTA: El campo giratorio del generador se encuentra en un
cojinete pre-lubricado y sellado que no requiere lubricación
adicional por la vida útil del cojinete.
38
MONTAJE
Agregue Combustible
Depósito de combustible
NOTA: Este motor está certificado para funcionar con gasolina.
Sistema de control de emisiones de gases de escape: EM
(Modificaciones del motor).
Al igual que todos los contenedores de plástico de combustible, el
depósito desmontable que se suministra con este generador
puede abombarse o expandirse debido a la acumulación de
vapores de combustible cuando el pomo está cerrado. El depósito
se ha diseñado y probado para resistir con seguridad la
acumulación de presión. Para eliminar la presión y evitar que el
depósito se abombe, gire el pomo de ventilación a tope hacia la
izquierda o afloje y vuelva a apretar el tapón/indicador de
combustible. Cuando instale el depósito en el generador, elimine la
presión del depósito antes de apretar las cuatro grandes tuercas
de mariposa de plástico.
ADVERTENCIA
La combustible y sus vapores son extremadamente
inflamables y explosivos.
El fuego o una explosión pueden causar quemaduras
severas e inclusive la muerte.
CUANDO AÑADA COMBUSTIBLE
• Apague el generador (posición OFF) y déjelo enfriar al menos por
2 minutos antes de remover la tapa de la combustible. Afloje la tapa
lentamente para dejar que la presión salga del tanque.
• Llene el depósito de combustible a la intemperie.
• NO llene demasiado el tanque. Permita al menos espacio para la
expansión del combustible.
• Mantenga la combustible alejada de chispas, llamas abiertas, pilotos,
calor y otras fuentes de ignición.
• NO encienda un cigarrillo o fume.
1.
Utilice combustible normal sin plomo, limpia y nueva con un
mínimo de 85 octanos. NO utilice combustible que contenga
metanol ni mezcle aceite con combustible.
2.
Limpie el área alrededor de la tapa de llenado del
combustible, retire la tapa.
4.
El depósito de combustible debe estar apoyado en
posición horizontal durante su llenado. Cualquier otra
posición puede hacer que el combustible se derrame.
EVITE DERRAMAR COMBUSTIBLE CUANDO
DESMONTE EL DEPÓSITO DE COMBUSTIBLE
• Pare el generador y déjelo enfriar durante al menos 2 minutos antes
de desmontar el depósito de combustible. Afloje lentamente el
indicador de combustible o abra el pomo de ventilación para eliminar
la presión del depósito.
• Apriete el indicador de combustible y cierre el pomo de ventilación.
• Gire la válvula de paso de combustible hasta la posición “Off”.
• Desconecte el conector rápido del conducto de combustible.
• Quite las cuatro tuercas de mariposa de plástico del depósito de
combustible.
• Levante el depósito de combustible verticalmente.
Agregue lentamente combustible regular "SIN PLOMO" al
tanque de combustible. Use un embudo para evitar que se
derrame. Llene el tanque lentamente hasta aproximadamente
1.5" por debajo de la parte la cima del cuello del tubo de
llenado (Figura 29).
Figura 29 - Espacio de Combustible
Espacio de 1.5"
3.
ADVERTENCIA
1.
Tanque
Para cerrarlo, gire el pomo de ventilación a tope hacia la
derecha en el indicador de combustible (Figura 30).
Figura 30 — Pomo de Ventilación
Combustible
Pomo de ventilación
Instale la tapa del tanque de combustible y limpie la
combustible que se haya derramado.
IMPORTANTE: Siempre que mueva el generador o traslade el
depósito de combustible, el pomo de ventilación debe estar
cerrado.
39
MONTAJE
2.
Gire la válvula de paso de combustible hasta la posición “Off”
(Figura 31).
5.
Para levantar el depósito, agárrelo por su asa con una mano e
introduzca la otra mano en la hendidura (Figura 34). Levante
el depósito verticalmente.
Figura 34 — Elevación del Depósito de Combustible
6.
El depósito de combustible DEBE llenarse estando en
posición horizontal, no inclinado ni en posición vertical
(Figura 35). Evite el contacto de la válvula de combustible y
del conector rápido con la suciedad.
Figura 31 — Válvula de Paso de Combustible
Depósito de combustible
Válvula de combustible
en la posición “Off”
3.
Desconecte el conector rápido del conducto de combustible
(Figura 32). Para ello, presione la lengüeta de metal y gírela
hacia fuera. Suelte la lengüeta de metal. Los restos de
combustible que queden en el conducto se derramarán.
Figura 32 — Conector Rápido
Figura 35 — Depósito de Combustible
4.
Afloje y quite las cuatro grandes tuercas de mariposa de
plástico que fijan el depósito al bastidor, girándolas hacia la
izquierda (Figura 33).
Para volver a montar el depósito de combustible en la unidad, siga
los mismos pasos en orden inverso. Asegúrese de apretar
firmemente las cuatro grandes tuercas de mariposa de plástico.
Figura 33 — Tuercas de Mariposa de Plástico
IMPORTANTE: Elimine toda suciedad del interior del conector
rápido antes de volver a montar el depósito en la unidad.
Asegúrese de girar a tope el pomo de ventilación hacia la
izquierda para abrirlo. Si no lo abre, el combustible no entrará
en el conducto, y la unidad no podrá arrancar.
40
OPERACIÓN
USO DEL GENERADOR
Ubicación del Generador
Espacio Libre Alrededor del Generador
Tierra del Sistema
ADVERTENCIA
El generador dispone de una conexión a tierra del sistema que
conecta los componentes del bastidor a los terminales de tierra
de los enchufes hembra de salida de CA. La tierra del sistema
está conectada al cable de CA neutro que, a su vez, está
conectado al bastidor del generador (vea “Descripión del
Equipo”).
Los gases y el calor de escape pueden inflamar los
materiales combustibles y las estructuras o dañar el
depósito de combustible y provocar un incendio.
• Deje un espacio mínimo de 152 cm (5 pies) alrededor del generador,
incluida la parte superior.
Sitúe el generador en una zona bien ventilada que permita la
eliminación de los gases de escape mortales. No instale el
generador en lugares en los que los gases de escape se puedan
acumular o entrar en un edificio que pueda estar ocupado.
Asegúrese de que los gases de escape no puedan entrar por
ventanas, puertas, tomas de aire de ventilación u otras aberturas
en un espacio cerrado en el que puedan acumularse (Figura 36).
Tenga en cuenta los vientos y las corriente de aire
preponderantes cuando elija la ubicación del generador.
Requisitos Especiales
Es posible que haya normas u ordenanzas locales y nacionales en
materia de seguridad e higiene en el trabajo aplicables al uso del
generador. Consulte con un electricista cualificado, un inspector
eléctrico o el organismo competente.
•
En algunas zonas, es obligatorio registrar los generadores en
las compañías eléctricas locales.
•
Si el generador se utiliza en una obra, puede ser necesario
cumplir normas y requisitos adicionales.
ADVERTENCIA
Conexión al Sistema Eléctrico de un
Edificio
Al generador funcionar, se produce monóxido de
carbono, un gas inodoro y venenoso.
El respirar el monóxido de carbono, producirá
náusea, desmayo o la muerte.
Las conexiones a efectos de alimentación de reserva al sistema
eléctrico de un edificio deben ser realizadas por un electricista
cualificado. La conexión debe aislar la alimentación del generador
de la alimentación de la red pública y debe cumplir todas las leyes
y normas eléctricas vigentes.
• Opere el generador SOLAMENTE al aire libre.
• Asegúrese de que los gases de escape no puedan entrar por ventanas,
puertas, tomas de aire de ventilación u otras aberturas en un espacio
cerrado en el que puedan acumularse.
• NO opere el generador dentro de un edificio o lugar cerrado (aunque
haya puertas o ventanas abiertas), incluyendo el compartimiento del
generador en un vehículo recreativo o RV.
ADVERTENCIA
Los generadores producen un voltaje muy poderoso.
Si no aísla el generador de utilidades de energía,
puede hacer que los trabajadores de electricidad
sufran heridas graves e inclusive la muerte, debido a
la retroalimentación de la energía eléctrica.
Figura 36 — Espacio Libre Alrededor del Generador
• Cuando use un generador como poder de energía auxiliar, notifique a
la compañía de utilidades. Use el equipo de transferencia aprobado
para aislar el generador de otra utilidad eléctrica.
• Use un interruptor para la falla del circuito de tierra (GFCI) en
cualquier área bastante húmeda o que sea altamente conductiva, tales
como terrazas de metal o trabajo hecho con acero.
• NO toque los alambres pelados o receptáculos.
• NO use un generador con cables eléctricos que estén malgastados,
rotos, pelados o dañados de cualquier forma.
• NO opere el generador bajo la lluvia.
• NO maneje el generador o cables eléctricos mientras esté parado en
agua, descalzo o cuando las manos y los pies estén mojados.
• NO permita que personas descalificadas o niños operen o sirvan al
generador.
Típica Generador Mostrada
Salida del Escape
41
OPERACIÓN
OPERANDO EL GENERADOR
ADVERTENCIA
Los motores al funcionar producen calor. La
temperatura del silenciador y de las áreas cercanas
puede alcanzar o pasar los 150ºF (65ºC).
Quemaduras severas pueden ocurrir al hacer
contacto.
Los gases y el calor de escape pueden inflamar los
materiales combustibles y las estructuras o dañar el
depósito de combustible y provocar un incendio.
Encienda el Motor
Desconecte todas las cargas eléctricas del generador. Use las
siguientes instrucciones para encender:
1. Asegúrese de que la unidad está en una superficie plana.
IMPORTANTE: Si la unidad no se arranca y utiliza en una
superficie plana, se pueden producir problemas de arranque y de
parada durante el funcionamiento.
2. Asegúrese de que el conector rápido del conducto de
combustible esté bien acoplado y de que las cuatro tuercas
de fijación del depósito estén firmemente apretadas.
3.
Gire el pomo de ventilación a tope hacia la izquierda.
Consulte la Figura 30 en la página 35.
4.
Sitúe la válvula de combustible en la posición “On”. Consulte
la Figura 31 en la página 35.
5.
Ponga en marcha el motor tal y como se explica en el
manual del operario del motor.
• NO toque las superficies calientes y evite los gases del escape a alta
temperatura.
• Permita que el equipo se enfríe antes de tocarlo.
• Deje un espacio mínimo de 152 cm (5 pies) alrededor del generador,
incluida la parte superior.
• El Código de Normativa Federal (CFR,Título 36: Parques, Bosques y
Propiedad Pública) obliga a instalar una pantalla apagachispas en los
equipos con motor de combustión interno y a mantenerla en buenas
condiciones de funcionamiento, conforme a la norma 5100-1C (o
posterior) del Servicio Forestal de la USDA. En el Estado de
California, la ley exige el uso de una pantalla apagachispas (Sección
4442 del Código de Recursos Públicos de California). En otros
estados puede haber leyes similares en vigor.
ADVERTENCIA
El rápido repliegue del cable del arrancador
(retroceso) impedirá que el usuario suelte el cable a
tiempo y tirará de su mano y brazo hacia el motor.
Como resultado, podrían producirse fracturas,
contusiones o esguinces.
Conexion De Cargas Electricas
• Cuando arranque el motor, tire lentamente del cable hasta sentir una
resistencia y, a continuación, tire rápidamente de él para evitar su
retroceso.
• NUNCA arranque o pare el motor cuando haya aparatos eléctricos
conectados y en funcionamiento.
NOTA: Si el motor arranca después de tirar tres veces del
arrancador pero no sigue funcionando, o si la unidad se para en
funcionamiento, asegúrese de que la unidad está en una superficie
plana y compruebe que el nivel de aceite del cigüeñal es correcto.
La unidad puede equiparse con un dispositivo de protección de
bajo nivel de aceite.
•
Deje que el motor se estabilice y se caliente por unos
minutos después del arranque.
•
Conecte y encienda las cargas eléctricas de 120 y/o
240 Voltios AC monofásicas de 60 Hz que desse.
•
NO conecte cargas de 240 Voltios a tomacorrientes de
120 Voltios.
•
NO conecte cargas trifásicas al generador.
•
NO conecte cargas de 50 Hz al generador.
•
NO SOBRECARGUE EL GENERADOR.Vea "No
Sobrecargue Generador".
PRECAUCIÓN
El sobrepasar la capacidad del amperaje y vataje del
generador, puede dañar al generador y los aparatos eléctricos
conectados al mismo.
• Vea "No sobrecargue generador".
• Encienda su generador y deje que el motor se estabilice antes de
conectar las cargas eléctricas.
• Conecte las cargas eléctricas en la posición de apagado (OFF), luego
encienda (ON) para su operación.
• Apague (OFF) las cargas eléctricas y desconéctelas del generador
antes de parar el generador.
42
OPERACIÓN
Este receptáculo le provee poder a cargas de 120/240 Voltios AC,
de 60 Hz, fase sencilla, que requieren hasta 2,775 Voltios de energía
a 23.1 Amperios, para 120 Voltios; 5,550 Voltios de energía
(5.55 kW) a 23.1 Amperios para 240 Voltios. La salida está
protegida por un corto-circuito de, del tipo "empuje para
reposicionar".
Parado Del Motor
1.
Desconecte todas las cargas eléctricas de los tomacorrientes
del panel del generador. NUNCA de arranque o detenga el
motor con todos los dispositivos eléctricos conectados y
encendidos.
2.
Deje que el motor funcione sin cargas por algunos minutos
para estabilizar las temperaturas internas del motor y el
generador.
3.
Pare el motor tal y como se explica en el manual del
operario del motor.
4.
Cierre la válvula del combustible.
120 Volt AC, 20 Amp, Receptáculos Dobles
Cada receptáculo (Figura 38) está protegido en contra de
sobrecargas por un corto-circuitos de, del tipo "empuje para
reposicionar".
Figura 38 — 120 Volt AC, 20 Amp Receptáculo Doble
RECEPTÁCULOS
PRECAUCIÓN
El valor nominal que se indica en los enchufes hembra puede
ser superior a la capacidad de salida del generador.
• NUNCA intente suministrar corriente a un dispositivo de amperaje
superior al que puede suministrar el generador o el enchufe hembra.
• NO sobrecargue el generador. Consulte el apartado “No Sobrecargue
Generador”.
120/240 Voltios AC, 30 Amp, Receptáculo
de Seguridad
Use un tapón NEMA L14-30 con este receptáculo. Conecte un
juego de cable de 4 alambres, clasificado como 250 Voltios AC a
30 Amps (o mayor) (Figura 37). Usted puede usar el mismo cable
de 4-alambres si planea trabajar con una carga de 120 Voltios.
Use cada receptáculo para operar 120 Voltios AC, de fase sencilla,
de cargas de 60Hz que requieren hasta 2,400 vatios (2.4 kW) a
corrientes de 20 Amps. Use los juegos de cables que son
calificados para cargas de 125 Voltios AC, a 20 Amps (o mayores).
Figura 37 — 120/240 Volt AC, 30 Amp, Receptáculo de
Seguridad
Juego de Cable de 4 Alambres
240V
120V
120V
W (Neutro)
Y (Cargado)
NEMA L14-30
X (Cargado)
Tierra (Verde)
43
OPERACIÓN
NO SOBRECARGUE GENERADOR
4.
5.
6.
Conecte y encienda la próxima carga.
De nuevo, permita que el generador se estabilice.
Repita los pasos 4 y 5 para cada carga adicional que usted
tenga.
NUNCA añada más cargas sobre la capacidad del generador.
Tome una atención especial en considerar las cargas de corriente
según la capacidad del generador, como se describe arriba.
Capacidad
Usted debe asegurarse que su generador puede proveer el
suficiente vataje calificado (cuando esté funcionando) y de carga
(al encender) para los aparatos a los cuales va a proveer la
energía, al mismo tiempo. Siga estos pasos:
1. Seleccione los aparatos que recibirán la energía, al mismo
tiempo.
2. Totalice los vatios calificados (cuando esté funcionando) de
estos aparatos. Esta es la cantidad de energía que su
generador debe producir para mantener eso aparatos
funcionando adecuadamente.Vea la Figura 39.
3. Calcule la cantidad de vatios de carga (al encender) que
usted necesitará. El vataje de carga es la cantidad mínima de
electricidad, necesaria para encender herramientas o
aparatos con motores eléctricos, tales como, sierras
circulares o refrigeradores. Debido a que no todos los
motores se encienden al mismo momento, el vataje total de
carga se puede estimar al añadir solamente el(los) aparato(s)
con el vataje adicional más alto, al total del vataje calificado,
obtenido en el paso 2.
Figura 39 - Guia de Referencia de Vatiaje
Herramienta o Aparato Eléctrico
Esenciales
Bombilla - 75 vatios
Congelador industrial
Bomba de aguas negras
Refrigerador / congelador - 18 pies
cúbicos
Bomba de agua - 1/3 HP
Calefacción / enfriamiento
Aire Acond. de ventana – 10.000 BTU
Ventilador de ventana
Calefactor de caldera - 1/2 HP
Cocina
Horno de microondas – 1.000 Vatios
Cafetera
Cocina eléctrica – Elemento simple
Calientaplatos
Habitación Familiar
Tocador de DVD/CD
VCR
Receptor estéreo
Televisor a color – 27 pulg.
Computadora personal con monitor de
17 pulg.
Otros
Sistema de seguridad
Radio-Reloj AM/FM
Abridor de garaje - 1/2 HP
Calentador eléctrico de agua - 40
galones
Taller
Luz de halógeno para trabajar
Rociador sin aire - 1/3 HP
Sierra intercambiable
Taladro eléctrico - 1/2 HP
Sierra circular - 7 ¼ pulg.
Sierra inglete- 10 pulg.
Mesa de planificación – 6 pulg.
Sierra de mesa / sierra de brazo radial
– 10 pulg.
Compresor de aire - 1-1/2 HP HP =
Caballo de fuerza.
Ejemplo:
Herramienta o
Aparato Eléctrico
Aire Acondicionado
de Ventana
Refrigerador
Congelador industrial
Televisión
Luz (75 Vatios)
Vatios Calificados
(cuando esté
funcionando)
1200
800
500
500
75
Total = 3075
Vatios para funcionar
Vatios Adicionales de
Carga (al encender)
1800
1600
500
1800 (Vatios de
Carga más alto)
Vataje Total Calificado (cuando esté funcionando)= 3075
Vataje de Carga Adicional más alto
= 1800
Salida Total Requerida del Generador
= 4875
Control de la Energía
Para prolongar la vida de su generador y los aparatos que estén
conectados al mismo, es muy importante cuidarlo cuando se le
añaden cargas eléctricas. Nada debería estar conectado a los
tomacorrientes del generador antes de que su motor sea
encendido. La forma correcta y más segura para controlar la
energía del generador, es la de añadir en secuencias las cargas,
como se describe a continuación:
1. Sin tener nada conectado al generador, encienda el motor de
la manera descrita en este manual.
2. Conecte y encienda la primera carga, preferiblemente la
mayor que usted tenga.
3. Permita que la salida del generador se estabilice (el motor
funciona suavemente y el aparato conectado al mismo
trabaja adecuadamente).
Vatios
Calificados*
(cuando esté
funcionando)
Vatios
Adicionales
de Carga (al
encender)
75
500
800
800
500
1200
1600
1000
2000
1200
300
800
1800
600
1300
1000
1500
1500
2500
-
100
100
450
500
800
-
180
300
480
4000
520
-
1000
600
960
1000
1500
1800
1800
2000
1200
960
1000
1500
1800
1800
2000
2500
2500
*El vataje que aparece en la lista es solamente una cantidad
aproximada.Verifique la herramienta o aparato eléctrico para
obtener el vataje verdadero.
44
ESPECIFICACIONES Y MANTENIMIENTO
NOTA: NO recomendamos el uso de mangueras de jardín para
limpiar el generador. El agua podría introducirse en el sistema de
combustible del motor y causar problemas. Además, si el agua se
introduce al generador a través de las ranuras para aire de
enfriamiento, algo del agua quedará retenida en los espacios vacíos
y grietas del aislamiento del devanado del estator y rotor. La
acumulación de agua y suciedad en los devanados internos del
generador disminuirá eventualmente la resistencia del aislamiento
de estos devanados.
ESPECIFICACIONES
Vataje que empieza. . . . . . . . . . . . . . . . . . . 8,550 Vatios (8.55 kW)
Vataje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5,550 Vatios (5.55 kW)
Corriente valorada de Carga de C.A.:
a 240 Voltios. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23.1 Amperios
a 120 Voltios. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46.2 Amperios
Frecuencia Nominal . . . . . . . . . . . . . . . . . . . . . . 60Hz a 3600 rpm
Fase . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Monofásica
Tanque del Combustible . . . . . . . . . . . . . . . 5 Galones Americanos
Peso que Embarca . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 176 lbs.
ADVERTENCIA
RECOMENDACIONES GENERALES
DE MANTENIMIENTO
Chispear involuntario puede tener como resultado el
fuego o el golpe eléctrico.
El propietario / operador es responsable por asegurarse de que
todos los trabajos periódicos de mantenimiento se lleven a cabo
adecuadamente; que todos los problemas son resueltos; y que la
unidad se mantiene limpia y adecuadamente almacenada. NUNCA
opere un generador que esté dañado o defectuoso.
CUANDO AJUSTE O HAGA REPARACIONES A SU
GENERADOR
• Siempre desconecte el alambre de la bujía y colóquelo donde no
pueda entrar en contacto con la bujía.
CUANDO PRUEBE LA BUJÍA DEL MOTOR
NOTA: Debe tiene las preguntas acerca de reemplazar los
componentes en su máquina generador de Briggs & Stratton
Power Products, llaman por favor 1-800-743-4115 para la ayuda.
• Utilice un comprobador de bujías homologado.
• NO comprueba la chispa sin la bujía instalada.
Mantenimiento del Motor
Para Limpiar el Generador
Consulte el manual del operario del motor para las instrucciones
de cómo mantener adecuadamente el motor.
•
PRECAUCIÓN
Utilice un trapo húmedo para limpiar las superficies
exteriores.
PRECAUCIÓN
Evite el contacto prolongado o repetido de piel con aceite
usado de motor.
El tratamiento inadecuado del generador puede dañarlo y
acortar su vida productiva.
• El aceite usado del motor ha sido mostrado al cancer de la piel de la
causa en ciertos animales del laboratorio.
• Completamente lavado expuso áreas con el jabón y el agua.
• NO exponga al generador a una humedad excesiva, polvo, suciedad o
vapores corrosivos.
• NO inserte cualquier objeto a través de las ranuras de enfriamiento.
MANTENGA FUERA DE ALCANCE DE NIÑOS. NO
CONTAMINE. CONSERVE los RECURSOS.VUELVA
ACEITE USADO A la COLECCION CENTRA.
Mantenimiento del Generador
El mantenimiento del generador consiste en conservar la unidad
limpia y seca. Opere y almacene la unidad en un ambiente limpio y
seco donde no será expuesta al polvo, suciedad, humedad o vapores
corrosivos. Las ranuras del aire de enfriamiento del generador no
deben estar tapadas con nieve, hojas, o cualquier otro material
extraños. Revise frecuentemente la limpieza del generador y límpielo
cuando esté con polvo, sucio, con aceite, humedad, o cuando otras
substancias extrañas sean visibles en su superficie exterior.
45
•
Puede usar un cepillo de cerdas suaves para retirar la suciedad
endurecida, aceite, etc.
•
Puede usar una máquina aspiradora para eliminar suciedad y
residuos sueltos.
•
Puede usar aire a baja presión (que no exceda los 25 psi) para
eliminar la suciedad. Inspeccione las ranuras para aire de
enfriamiento y la apertura del generador. Estas aperturas
deberán mantenerse limpias y despejadas.
ALMACENAMIENTO
ALMACENAMIENTO
Almacenando el Motor
El generador deberá ser encendido al menos una vez cada siete
días y deberá dejarlo funcionar al menos durante 30 minutos. Si
no puede hacer esto y debe almacenar la unidad por más de
30 días, siga las siguientes instrucciones para preparar su unidad
para almacenamiento.
Consulte el manual del operario del motor para las instrucciones
de cómo preparar adecuadamente el motor para su
almacenamiento.
Otras Sugerencias Para el Almacenando
Almacenando el Generador
•
Limpie el generador como está descrito en (“Para Limpiar el
Generador”).
•
Revise que las ranuras para el aire de enfriamiento y las
aperturas del generador se encuentren abiertas y despejadas.
•
Siempre que almacene la unidad, asegúrese de que la válvula
de paso de combustible esté en la posición “Off” (Figura 31).
•
Para evitar la formación de carbonilla en el circuito de
combustible o en piezas esenciales del carburador, vacíe
totalmente los contenedores de estabilizador de combustible
en el depósito y llene éste de combustible nuevo. Haga
funcionar la unidad durante varios minutos para que el aditivo
circule a través del carburador. La unidad y el combustible se
pueden almacenar durante un máximo de 24 meses. Puede
adquirir estabilizador de combustible adicional en un
establecimiento comercial local.
•
El depósito de combustible se puede abombar mientras está
almacenado si el pomo de ventilación está cerrado. Cuando
guarde el generador con combustible en el depósito,
asegúrese de que el pomo de ventilación se haya girado a tope
a la izquierda.
•
Almacene la unidad en un área limpia y seca.
ADVERTENCIA
Las cubiertas para almacenamiento pueden ser
inflamables.
• NO coloque una cubierta encima de un generador caliente.
• Deje que la unidad se enfríe lo suficientemente antes de que le
coloque la cubierta.
46
DIAGNOSITICOS DE AVERÍAS
DIAGNOSITICOS DE AVERÍAS
Problemo
El motor está funcionando pero no
existe salida de AC disponsible.
Accion
Causa
1.
El interruptor automático de circuito
está abierto.
1.
Reposicione el interruptor.
2.
Conexión mal o defectuosa del juego
de cables.
2.
Revise y repare.
3.
El dispositivo conectado está dañado.
3.
Conecte otro dispositivo que esté
buenas condiciones.
4.
Avería en el generador.
4.
Contacte el distribuidor de servicio
autorizado.
Corto circuito en una de las cargas
conectadas.
1.
Desconecte la carga eléctrica en corto.
El generador está sobrecarga.
2.
Vea "No Sobrerecarque Generador".
Circuito del generador en corto.
3.
Contacte el distribuidor de servicio
autorizado.
1.
La válvula de combustible está en la
posición “Off”.
1.
Sitúe la válvula de combustible en la
posición “On”.
2.
El pomo de ventilación situado en el
2.
indicador de combustible está cerrado.
Abra el pomo de ventilación del
indicador de combustible.
3.
El conector rápido del conducto de
combustible está desconectado.
3.
Vuelva a conectar el conector rápido
del conducto de combustible.
4.
Sin gasolina.
4.
Llene el tanque de combustible.
1.
El motor funciona bien sin carga pero
"funciona mal" cuando se le contectan 2.
cargas.
3.
El motor no se enciende; o se
enciende y funciona mal.
El motor se apaga en pleno
funcionamiento.
Sin gasolina.
Llene el tanque de combustible.
Al motor le hace falta potencia.
La carga es muy alta.
Vea "No Sobrerecarque Generador".
47
POLÍTICA DE GARANTÍA PARA EL PROPIETARIO DE EQUIPOS BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC
Fecha de entrada en vigor: 1 de Septiembre de 2004. Sustituye a todas las garantías sin fecha y a las de fecha anterior al 1 de Septiembre de 2004
GARANTÍA LIMITADA
Briggs & Stratton Power Products Group, LLC reparará o sustituirá sin cargo alguno cualquier componente del equipo que presente defectos de
materiales y/o mano de obra. Los gastos de transporte de las producto enviadas para reparar o sustituir conforme a los términos de esta garantía
correrán a cargo del comprador. El periodo de vigencia y las condiciones de esta garantía son los que se estipulan a continuación. Para obtener
servicio en garantía, localice el distribuidor de servicio autorizado más próximo en nuestro mapa de distribuidores, en
www.briggspowerproducts.com.
NO EXISTE NINGUNA OTRA GARANTÍA EXPLÍCITA. LAS GARANTÍAS IMPLÍCITAS, INCLUIDAS LAS DE COMERCIABILIDAD O IDONEIDAD
PARA UN FIN CONCRETO, SE LIMITAN A UN AÑO DESDE LA FECHA DE COMPRA O AL LÍMITE DE TIEMPO PERMITIDO POR LA LEY.
QUEDAN EXCLUIDAS TODAS LAS GARANTÍAS IMPLÍCITAS QUEDA EXCLUIDA LA RESPONSABILIDAD POR DAÑOS SECUNDARIOS Y
DERIVADOS HASTA EL LÍMITE PERMITIDO POR LA LEY. Algunos países o estados no permiten limitar la duración de una garantía implícita ni
excluir o limitar los daños secundarios y derivados. Por tanto, es posible que las limitaciones y exclusiones mencionadas no sean aplicables en su
caso. Esta garantía le otorga determinados derechos legales y es posible que tenga otros derechos que pueden variar de un país o estado a otro.
NUESTRO EQUIPO*
MOTOR
FUERABORDA
LIMPIADORA
A PRESIÓN
BOMBA DE
AGUA
GENERADOR
PORTÁTIL
(No disponible
en EE.UU.)
SOLDADORA
Menos de 10 kW
10 kW ó más
Conectador
SISTEMA DE GENERADOR DE RESERVA
DOMÉSTICO
PERÍODO DE GARANTÍA**
Uso del consumidor
2 años
1 año
1 año
2 años
2 años
3 años ó
1.500 horas
3 años
Uso comercial
ninguno
90 días
90 días
1 año
ninguno
ninguno
ninguno
*
**
El motor y las baterías de arranque sólo están cubiertos por la garantía de su fabricante.
2 años para todos los productos de consumo en la Unión Europea. Componentes sólo durante el segundo año para uso del
consumidor del generador portátil y del sistema generador doméstico - Menos de 10 kW fuera de la Unión Europea.
El período de garantía comienza en la fecha de compra del primer consumidor o usuario comercial final y se prolonga durante el tiempo especificado
en la siguiente tabla. "Uso del consumidor" significa uso doméstico personal por parte de un consumidor final. "Uso comercial" significa cualquier otro
uso, incluidos los usos con fines comerciales, de generación de ingresos o alquiler. Una vez que el equipo se haya usado con fines comerciales, se
considerará como equipo de uso comercial a efectos de esta garantía. Los equipos utilizados para suministrar energía en sustitución de un
servicio público no pueden acogerse a esta garantía. Las limpiadoras a presión con alimentación eléctrica para fines comerciales no están
cubiertas por la garantía.
NO ES NECESARIO REGISTRAR LA GARANTÍA PARA OBTENER SERVICIO DE BRIGGS & STRATTON PRODUCTS. GUARDE SU RECIBO DE
COMPRA. SI NO APORTA LA PRUEBA DE LA FECHA DE COMPRA INICIAL, SE UTILIZARÁ LA FECHA DE FABRICACIÓN DEL PRODUCTO
PARA DETERMINAR EL PERÍODO DE GARANTÍA.
ACERCA DE LA EQUIPO GARANTÍA
Esperamos que disfrute de nuestra garantía y le pedimos disculpas por las molestias causadas. Cualquier distribuidor de servicio autorizado puede llevar a cabo
reparaciones en garantía. La mayoría de las reparaciones en garantía se gestionan normalmente, pero algunas veces la solicitud de servicio en garantía puede no ser
procedente. Por ejemplo, la garantía no será válida si el equipo presenta daños debidos al mal uso, la falta de mantenimiento, el transporte, la manipulación, el
almacenamiento o la instalación inadecuados. De manera similar, la garantía quedará anulada si se ha borrado la fecha de fabricación o el número de serie del equipo, o si
el equipo ha sido alterado o modificado. Durante el período de garantía, el distribuidor de servicio autorizado podrá reparar o sustituir, a su libre elección, cualquier pieza
que, previa inspección, sea defectuosa en condiciones normales de uso y servicio. Esta garantía no cubre las reparaciones y equipos que se detallan a continuación:
•
Desgaste normal: Al igual que cualquier otro aparato mecánico, los equipos de uso en exteriores necesitan piezas y mantenimiento periódicos para funcionar
correctamente. Esta garantía no cubre las reparaciones cuando el uso normal haya agotado la vida útil de una pieza concreta del equipo.
•
Instalación y mantenimiento: Esta garantía no cubre los equipos ni las piezas cuya instalación sea incorrecta o no haya sido autorizada, ni aquellos que hayan sido
objeto de cualquier tipo de alteración, mal uso, negligencia, accidente, sobrecarga, exceso de velocidad o mantenimiento, reparación o almacenamiento inadecuados
que, a nuestro juicio, haya afectado negativamente a su funcionamiento y su fiabilidad. La garantía tampoco cubre el mantenimiento normal, como los ajustes y la
limpieza, o la obstrucción del sistema de combustión (debido a materias químicas, suciedad, carbón, cal, etc.).
•
Otras exclusiones: También quedan excluidos de esta garantía el desgaste de los artículos tales como conectores, medidores de aceite, correas, juntas tóricas,
filtros, juntas de bombas, etc., las bombas que se hayan hecho funcionar sin agua y los daños derivados de accidentes, uso indebido, modificaciones, alteraciones,
servicio inadecuado, congelación o deterioro químico. Los accesorios tales como pistolas, mangueras, varillas y boquillas quedan excluidos de la garantía del
producto. Esta garantía excluye los fallos debidos a hechos fortuitos y a otros acontecimientos de fuerza mayor que escapan al control del fabricante. También se
excluyen los equipos usados o reacondicionados y los destinados a demostraciones; los equipos utilizados como fuente principal de energía en lugar de un servicio
público y los equipos sanitarios destinados al mantenimiento de las constantes vitales.
BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC
JEFFERSON, WI, EE.UU

* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project
