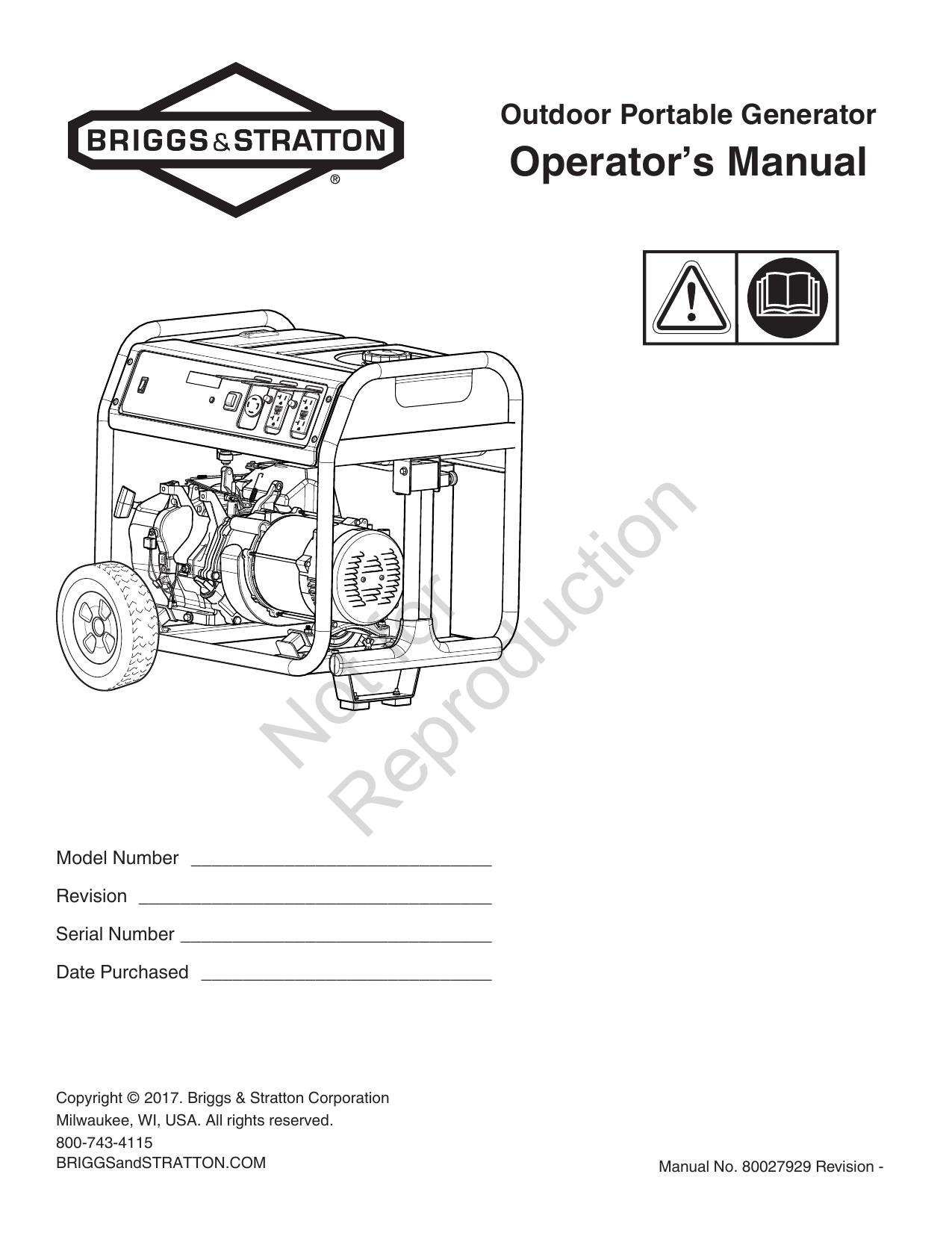

Simplicity 030592J-00 Operator's Manual

Document
Outdoor Portable Generator
N
o
R tf
ep o
r
ro
du
ct
io
n
Operator’s Manual
Model Number ______________________________
Revision ___________________________________
Serial Number _______________________________
Date Purchased _____________________________
Copyright &copy; 2017. Briggs &amp; Stratton Corporation
Milwaukee, WI, USA. All rights reserved.
800-743-4115
BRIGGSandSTRATTON.COM
Manual No. 80027929 Revision -
Equipment Description
Equipment Description . . . . . . . . . . . . . . . . . . . . . . . . . 2
Features and Controls . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Storage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Troubleshooting/Specifications . . . . . . . . . . . . . . . . 16
Warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Register Your Product
To ensure prompt and complete warranty coverage, register
your product online at www.onlineproductregistration.com.
Symbols and Meanings
Signal
Meaning
Indicates a hazard which, if not avoided, will
result in death or serious injury.
WARNING
Indicates a hazard which, if not avoided, could
result in death or serious injury.
CAUTION
Indicates a hazard which, if not avoided, could
result in minor or moderate injury.
NOTICE
Addresses practices not related to personal
injury.
Symbol Name
2
Explanation
Safety Alert
Symbol
Indicates a potential personal injury
hazard.
Operator’s
Manual
Failure to follow warnings,
instructions and operator’s manual
could result in death or serious
injury.
Toxic Fumes
Engine exhaust contains carbon
monoxide, a poisonous gas that
could kill you in minutes. You
cannot smell it or see it.
Fire
Equipment Description
ead this manual carefully and become familiar
R
with your outdoor generator. Know its applications,
its limitations, and any hazards involved. Save
these instructions for future reference.
The outdoor generator is an engine-driven, revolving field,
alternating current (AC) generator equipped with a voltage
regulator. The generator is designed to supply electrical power
for operating compatible electrical lighting, appliances, tools
and motor loads. The voltage regulator within the generator is
designed to automatically maintain output voltage level.
The portable generator produces power that can be used for
outdoor items using the extension cords provided or for first
time temporary home power restoration. Before your next home
power outage, install a listed transfer switch. A transfer switch is
a separate device installed by a licensed electrician that allows
the portable generator to be cord connected, using the locking
receptacle, directly into your home’s electrical system. Extension
cords connected to the portable generator’s control panel are
not intended to be a long term solution when connected to items
inside your home.
N
o
R tf
ep o
r
ro
du
ct
io
DANGER
WARNING! This product can expose you to chemicals
including gasoline engine exhaust, which is known to the
State of California to cause cancer, and carbon
monoxide, which is known to the State of California to cause birth
defects or other reproductive harm. For more information go to
www.P65Warnings.ca.gov.
n
Table of Contents
Fuel and its vapors are extremely
flammable which could cause
burns or fire resulting in death or
serious injury.
Engine exhaust could cause fire
resulting in death or serious injury.
Electric
Shock
Generator could cause electrical
shock resulting in death or serious
injury.
Hot Surface
Muffler could cause burns or
resulting in serious injury.
Every effort has been made to ensure that the information in this
manual is both accurate and current. However, the manufacturer
reserves the right to change, alter or otherwise improve the
generator and this documentation at any time without prior notice.
NOTICE If you have questions about intended use, contact an
authorized service dealer. This equipment is designed to be used
with Briggs &amp; Stratton authorized parts only.
System Ground
The generator has a system ground that connects the generator
frame components to the ground terminals on the AC output
receptacles. The system ground is connected to the AC neutral
wire (the neutral is bonded to the generator frame).
Special Requirements
There may be Federal or State regulations, local codes, or
ordinances that apply to the intended use of the generator.
Please consult a qualified electrician, electrical inspector, or
the local agency having jurisdiction.
This generator is not intended to be used at a construction
site or similar activity as defined by NFPA 70-2014 (NEC)
section 590.6.
BRIGGSandSTRATTON.COM
Equipment Description
Recoil Starter
Oil Fill Cap/Dipstick
Engine Identification
Oil Drain Plug
Fuel Cap
Fuel Valve
Choke Lever
Spark Arrester Muffler
Air Cleaner
N
o
R tf
ep o
r
ro
du
ct
io
n
Grounding Fastener
Identification Label
Air Cleaner — Filters engine intake air.
Choke Lever — Used when starting a cold engine.
Identification Label — Provides model and serial number of
generator.
Fuel Cap — Add unleaded fuel here.
Oil Fill Cap/Dipstick &shy;&shy;— Check and add engine oil here.
Grounding Fastener — Consult your local agency having
jurisdiction for grounding requirements in your area.
Spark Arrester Muffler — Exhaust muffler lowers engine noise and
is equipped with a spark arrester screen.
Engine Identification — Provides model, type and code of engine.
Oil Drain Plug &shy;&shy;— Drain engine oil here.
Fuel Valve — Used to turn fuel supply on and off to engine.
Recoil Starter — Used to start the engine manually.
3
Equipment Description
To Temporarily Restore Power Using
Extension Cords
120V
OUTLET
1. Only use cords marked for outdoor use rated for your
loads.
To Restore Home Power Using a Listed
Transfer Switch
Connections to your home’s electrical system must use a
listed transfer switch installed by a licensed electrician. The
connection must isolate the generator power from the utility
power and comply with all applicable laws and electrical
codes. Power your home with a 30 Amp transfer switch
system.
120/240V
Outlet
—
Transfer
Switch
To Temporarily provide power
using extension cords
Up to 15A
Up to 20A
Up to 30A
16
14
14
12
12
10
N
o
R tf
ep o
r
ro
du
ct
io
Up to 13A
Typical Indoor Items
n
Total
Minimum Guage, Outdoor Rated
Amperage Up to 50 FT (15 M)
Up to 100 FT (30 M)
10
8
2. Follow cord safety instructions.
3. Extension cords running directly into the home
increase your risk of carbon monoxide poisoning
through openings. Install carbon monoxide alarm(s).
4. Before your next home power outage, install a listed*
transfer switch.
* Certified by a Nationally Recognized Testing Laboratory
that the product complies to appropriate product safety test
standards.
4
BRIGGSandSTRATTON.COM
Features and Controls
Compare the illustrations with your generator to familiarize yourself with the locations of various controls and product warnings.
Main Breaker
120/240 Volt AC, 30 Amp
Locking Receptacle
N
o
R tf
ep o
r
ro
du
ct
io
n
Low Oil
Display Button
Shutdown
Engine Switch
Circuit Breakers
120 Volt AC, 20 Amp
GFCI Duplex Receptacles
120 Volt AC, 20 Amp, GFCI Duplex Receptacles — Used
to supply 120 Volt AC, single phase, 60 Hz power for
electrical lighting, appliance, tool and motor loads.
120/240 Volt AC, 30 Amp Locking Receptacle — Used to
supply 120 / 240 Volt AC, single phase, 60 Hz power for
electrical lighting, appliance, tool and motor loads.
Circuit Breakers (AC) — The 120 Volt AC, 20A GFCI
duplex receptacles are provided with “push to reset” 20
Amp circuit breakers to protect the generator against
electrical overload.
Display Button — Push to scroll through LCD screens.
Also push and hold for a minimum of 3 seconds to reset
maintenance reminders.
Engine Switch — Set this switch to on (I) before starting
engine. Set switch to off (0) to shut off engine.
Low Oil Shutdown — This unit is equipped with a low oil
protection device. Oil must be at proper level for engine
to run. If the engine oil drops below a preset level, an oil
switch will stop the engine. Check oil level with dipstick.
Main Breaker — The receptacles are provided with a
26 Amp rocker switch main circuit breaker to protect the
generator against electrical overload.
5
N
o
R tf
ep o
r
ro
du
ct
io
n
Features and Controls
Muffler
Point away from home
202997
Read and follow
Operating Instructions
before running engine.
Engines emit carbon
monoxide that can kill
you. Operate only
outdoors.
Gasoline is flammable.
Allow engine to cool at
least 2 minutes before
refueling.
Muffler area temperature
may exceed 150&ordm;F.
Do not touch hot parts.
6
BRIGGSandSTRATTON.COM
Operation
Step 1: Safe Location
Before starting the portable generator there are two equally
important safety concerns regarding carbon monoxide
poisoning and fire that must be addressed.
Operation Location to Reduce the Risk of
Carbon Monoxide Poisoning
The engine exhaust of all fossil fuel burning equipment,
such as a portable generator, contains carbon monoxide,
a poisonous gas that could kill you in minutes. You cannot
smell it, see it, or taste it. Even if you do not smell exhaust
fumes, you could still be exposed to carbon monoxide gas.
Carbon monoxide alarm
• Operate this product only outdoors far away from
windows, doors and vents to reduce the risk of carbon
monoxide gas from accumulating and potentially being
drawn towards occupied spaces.
• Install battery-operated carbon monoxide alarms or
plug-in carbon monoxide alarms with battery back-up
according to the manufacturer’s instructions. Smoke
alarms cannot detect carbon monoxide gas.
• Do not run this product inside homes, garages,
basements, crawlspaces, sheds, or other partiallyenclosed spaces even if using fans or opening doors
and windows for ventilation. Carbon monoxide can
quickly build up in these spaces and can linger for
hours, even after this product has shut off.
• Always place this product downwind and point the
engine exhaust away from occupied spaces.
If you start to feel sick, dizzy, or weak while using this
product, get to fresh air right away. See a doctor. You may
have carbon monoxide poisoning.
N
o
R tf
ep o
r
ro
du
ct
io
By law it is required in many states to have a carbon
monoxide alarm in operating condition in your home. A
carbon monoxide alarm is an electronic device that detects
hazardous levels of carbon monoxide. When there is
a buildup of carbon monoxide, the alarm will alert the
occupants by flashing visual indicator light and alarm.
Smoke alarms cannot detect carbon monoxide gas.
DANGER! Engine exhaust contains carbon
monoxide, a poisonous gas that could kill you in
minutes. You cannot smell it, see it, or taste it.
Even if you do not smell exhaust fumes, you could still be
exposed to carbon monoxide gas.
n
Operation
USE OUTDOORS - AVOID CARBON MONOXIDE POISONING
MUFFLER
point away
from home
CARBON MONOXIDE ALARM(S)
Install carbon monoxide alarms inside
your home. Without working carbon
monoxide alarms, you will not realize
you are getting sick and dying from
carbon monoxide poisoning.
7
Operation
Operation Location to Reduce the Risk of Fire
WARNING! Exhaust heat/gases could ignite
combustibles, structures or damage fuel tank
causing a fire, resulting in death or serious injury.
• Carbon monoxide alarms cannot detect smoke.
• Do not place portable generator in manner other than
shown.
N
o
R tf
ep o
r
ro
du
ct
io
n
• Portable generator must be at least 5 ft. (1.5 m) from
any structure, overhang, trees, windows, doors, any wall
opening, shrubs, or vegetation over 12 in. (30.5 cm) in
height.
• Do not place portable generator under a deck or other
type of structure that may confine airflow. Smoke alarm(s)
must be installed and maintained indoors according to the
manufacturer’s instructions/recommendations.
5 ft. (1.5 m)
min.
MUFFLER
5 ft. (1.5 m)
min.
8
BRIGGSandSTRATTON.COM
Operation
The generator engine is shipped from the factory filled with
10W30 oil. This allows for generator operation in a wide
range of temperature and climate conditions. For checking/
adding or changing oil see Maintenance.
Fuel must meet these requirements:
• Clean, fresh, unleaded fuel with a minimum of 87
octane.
• Gasoline with an ethanol content up to 10% is
acceptable.
E10
E15
NOTICE Do not mix oil in fuel or modify engine to run on
alternate fuels. Use of unapproved fuels could damage
engine and will not be covered under warranty.
See High Altitude for 5,000 ft. and above.
At altitudes over 5,000 ft. (1524 m), a minimum 85 octane
fuel is acceptable. To remain emissions compliant, high
altitude adjustment is required. Operation without this
adjustment will cause decreased performance, increased
fuel consumption, and increased emissions.
See an authorized Briggs &amp; Stratton dealer for high altitude
adjustment information. Operation of the engine at altitudes below
2,500 ft. (762 m) with the high altitude kit is not recommended.
Transporting
When transporting equipment with a vehicle or trailer, turn fuel
shutoff valve to off (0) position. Do not tip engine or equipment at
an angle which causes fuel to spill.
Step 3: Generator Start Up
Disconnect all electrical loads from the generator. Use the
following start instructions:
1. Make sure unit is outdoors on a level surface.
NOTICE Failure to operate the unit on a level surface may
cause the unit to shut down.
2. Turn the fuel valve to the on (I) position.
N
o
R tf
ep o
r
ro
du
ct
io
WARNING! Fuel and its vapors are extremely
flammable which could cause burns or fire
resulting in death or serious injury.
• Do not refuel during operation.
High Altitude
n
Step 2: Oil and Fuel
• Turn engine off and let it cool at least 2 minutes before
removing fuel cap.
• Fill fuel tank outdoors. Keep fuel away from sparks, open
flames, pilot lights, heat, and other ignition sources.
Check fuel lines, tank, cap and fittings frequently for
cracks or leaks. Replace if necessary.
1. Slowly remove fuel cap to relieve pressure in tank.
Fuel Valve
3. Push choke lever to choke (
) position.
2. Slowly add unleaded fuel to fuel tank. Be careful not
to fill above lip. This allows adequate space for fuel
expansion.
Choke Lever
4. Set engine switch to on (I) position.
Engine
Switch
3. Install fuel cap and let any spilled fuel evaporate
before starting engine.
5. Grasp recoil handle and pull slowly until slight
resistance is felt. Then pull rapidly to start engine.
6. Slowly move choke lever to run ( ) position. If engine
falters, move choke lever to half choke position until
engine runs smoothly, and then to run ( ) position.
NOTICE If engine starts but fails to run, see Low Oil
Shutdown in Features and Controls.
9
Operation
Step 4: Connecting Electrical Loads
Using Extension Cords
Use only grounded extension cords marked for outdoor
use rated for your loads. Follow cord safety instructions.
120 Volt AC, 20 Amp, GFCI Duplex Receptacles
Use each receptacle to operate 120 Volt AC, single-phase,
60 Hz electrical loads requiring up to 2,400 Watts (2.4 kW)
at 20 Amps of current.
WARNING! Damaged or overloaded extension
cords could overheat, arc, and burn resulting in
death or serious injury.
NOTICE For best results when plugging into the 120 Volt
receptacles, plug items to be powered in sequence as
shown.
1
2
4
The duplex receptacles are equipped with Ground Fault
Circuit Interrupter (GFCI) protection. The GFCI protects
against electrical shock that may be caused if your body
becomes a path which electricity travels to reach ground.
When protected by a GFCI, one may still feel a shock, but
the GFCI is intended to cut current off quickly enough so
that a person in normal health should not suffer any serious
electrical injury.
N
o
R tf
ep o
r
ro
du
ct
io
n
3
Ground Fault Protection
NOTICE For generator output required see Generator
Capacity. Connect electrical loads in off position then turn
on for operation.
Generator Cord Sets
The generator includes two, 25 ft. (7.6 m) generator cord
sets. Each cord set is designed to provide 120 Volt, 15
Amps through three outlets. Plug one cord set into each
120 Volt, 20 Amp duplex receptacle.
WARNING! Generator voltage could cause
electrical shock or burn resulting in death or
serious injury. Contact with the hot and neutral
conductor at the same time could cause electrical shock
or burn, even if the circuit is GFCI protected.
Testing the GFCI
With the engine running, test your GFCI outlet prior to each
use, as follows:
• Push the “Test” button. The “Reset” button should pop
out, which should allow no power to reach the outlet.
• Press the “Reset” button firmly until it is fully in place
and locks in that position. If the GFCI outlet does not
reset properly, do not use the outlet. Call or take your
generator to a local service center.
• If the GFCI trips by itself at any time, reset and test the
outlet.
NOTICE DO NOT use both cord sets on the same duplex
receptacle.
The maximum load on each outlet is 15 Amps. The
maximum total load on each cord set is 15 Amps.
NOTICE Follow all safety precautions on cord tag when
connecting any extension cord or device to the generator.
10
BRIGGSandSTRATTON.COM
Operation
120/240 Volt AC, 30 Amp, Locking Receptacle
Use a NEMA L14-30 plug with this receptacle. Connect a
4‑wire cord set rated for 250 Volt AC loads at 30 Amps.
The generator’s locking receptacle is not protected by a
GFCI.
If the output wattage of “TOTAL PWR” is between 90%
and 100%, the text will flash. If it reaches 101%, the LCD
display will change to “OVERLOAD REMOVE LOAD”.
4-Wire Cord Set
240V
120V
120V
W (Neutral)
NOTICE Failure to remove load from generator could
cause circuit breaker(s) to open and/or possible damage to
generator.
Hour Meter
The LCD on the control panel also has a built in hour meter
that displays and records how many hours your generator
has run (up to 9,999.9).
NEMA L14-30
Ground (Green)
STATSTATION&reg;
• “CHECK OIL 8HRS HOLD TO RESET” after every
8 hours of operation.
N
o
R tf
ep o
r
ro
du
ct
io
This receptacle powers 120/240 Volt AC, 60 Hz, single
phase loads requiring up to 6,250 Watts of power
(6.25 kW) at 26.0 Amps for 240 Volts or two independent
120 Volt loads at 26.0 Amps each.
The LCD on the control panel also has a built in
maintenance reminder to alert you to check oil, change
air filter, change oil, and change spark plug. The LCD will
display the following screens for the different maintenance
intervals:
n
X (Hot)
Y (Hot)
Maintenance Reminder
The control panel has a built in LCD display to monitor the
following features:
• Load Monitor (Total Generator Load)
• “AIR CLEANER 25HRS HOLD TO RESET” after
every 25 hours of operation.
• “OIL CHANGE 50HRS HOLD TO RESET” after
every 50 hours of operation.
• Hour Meter (Total Generator Hours)
• Maintenance Reminder (Engine Maintenance)
When the generator is first started, the following title
screen will display for three seconds.
Load Monitor
The load monitor measures the output wattage (generator
load) of all the generator receptacles and will display
“TOTAL PWR” (total power) along with percentage of total
generator load.
• “SPARK PLG 100HRS HOLD TO RESET” after
every 100 hours of operation.
The different maintenance interval hours will count down
to zero hours when the generator is running. When
a maintenance interval reaches zero hours the LCD
screen will flash the maintenance to be performed. Once
maintenance has been performed, you must push and hold
the display button on the control panel for a minimum of 3
seconds to reset the timer for each maintenance interval.
11
Operation
To make sure your generator can supply enough running
watts and starting watts for the items you will power at the
same time, follow these simple steps:
1. Select the items you will power at the same time. See
following list for typical wattages.
Running
Watts*
Starting
Watts**
Sump Pump
Refrigerator/Freezer
Water Well Pump - 1/3 HP
Window AC - 10,000 BTU
Furnace Fan Blower - 1/2 HP
Microwave Oven - 1000 Watt
Color Television - 42”
800
800
1000
1200
800
1000
280
1200
2000
2000
1800
1300
-
Garage Door Opener - 1/2 HP
480
520
Tool or Appliance
Light Bulb - 75 Watt
Personal Computer w/17” monitor
75
800
-
-
* Typical wattages listed are approximate only. Check tool
or appliance for actual wattage.
Example
Tool or Appliance
Running Watts
Starting Watts
1200
800
1800
2000
75
—
Window air conditioner
Refrigerator
Television
280
Light (75 Watts)
2355 Total
Running Watts
Total running watts
Highest starting watts
Total generator watts required
—
2000 Highest
Starting Watts
= 2355
= 2000
= 4355
3. Estimate the starting watts you will need. Because not
all motors start at the same time, total starting wattage
can be estimated by adding only the item with the
highest additional starting watts requirements to the
total running watts from step 2.
Power Management
N
o
R tf
ep o
r
ro
du
ct
io
** Per Briggs &amp; Stratton 628K, Starting Watts represents
the momentary electrical current the generator can
provide to start electric motors. Starting Watts does
not represent the power required to continuously run
electrical loads. Starting Watts is the maximum current
that can momentarily be supplied when starting a motor,
multiplied by the generator’s rated voltage.
2. Total the running watts. This is the amount of power
your generator must produce to keep your items
running. See following example:
n
Generator Capacity
To manage generator power, sequentially add loads as
follows:
1. With nothing connected to generator, start the engine
outdoors.
2. Plug in and turn on the first load, preferably the largest
load you have.
3. Permit the generator output to stabilize (engine runs
smoothly and attached device operates properly).
4. Plug in and turn on the next load.
5. Again, permit the generator to stabilize.
6. Repeat steps 4 and 5 for each additional load.
Never add more loads than the generator capacity. Take
special care to consider surge loads in generator capacity.
Step 5: Generator Shutdown
1. Turn off and unplug all electrical loads from generator
panel receptacles. Never stop engine with electrical
devices plugged in and turned on.
2. Let engine run at no-load for one minute to stabilize
internal temperatures of engine and generator.
3. Push engine switch to off (0) position.
4. Move fuel valve to off (0) position.
12
BRIGGSandSTRATTON.COM
Maintenance
Maintenance
Cleaning
Maintenance Schedule
Follow the hourly or calendar intervals, whichever occurs
first. More frequent service is required when operating in
adverse conditions noted below.
First 5 Hours
Daily or before use, look around and underneath
the generator for signs of oil or fuel leaks. Clean any
accumulated debris. Keep area around muffler free from
any debris.
• Use a soft bristle brush to loosen caked on dirt or oil.
• Use a damp cloth to wipe exterior surfaces clean.
• Change engine oil
Every 8 Hours or Daily
• Clean debris
• Check engine oil level
Every 25 Hours or Yearly
• Clean engine air filter
1
Every 100 Hours or Yearly
• Change engine oil1
Yearly
NOTICE Improper treatment of generator could damage
it and shorten its life. Do not expose generator to excessive
moisture, dust, dirt, or corrosive vapors. Do not insert any
objects through cooling slots.
Fuel Valve Maintenance
The fuel valve is equipped with a fuel sediment cup,
screen, and o-ring that need to be cleaned.
1. Move fuel valve to off (0) position.
2. Remove sediment cup from fuel valve. Remove o‑ring
and screen from fuel valve.
• Service spark plug
N
o
R tf
ep o
r
ro
du
ct
io
• Service fuel valve
Screen
• Inspect muffler and spark arrester
• Clean cooling system
1
2
n
• Replace engine air filter1
1, 2
Service more often under dirty or dusty conditions.
See any authorized dealer for service.
General Recommendations
Regular maintenance will improve the performance and
extend the life of the generator. See any authorized dealer
for service.
The generator’s warranty does not cover items that have
been subjected to operator abuse or negligence. To
receive full value from the warranty, the operator must
maintain the generator as instructed in this manual.
O-Ring
Sediment Cup
3. Wash sediment cup, o-ring, and screen in a
nonflammable solvent. Dry them thoroughly.
4. Place screen and o-ring into fuel valve. Install
sediment cup and tighten securely.
5. Move fuel valve to on (I) position, and check for leaks.
Replace fuel valve if there is any leakage.
All service and adjustments should be made at least once
each season. A new spark plug and clean air filter assure
proper fuel-air mixture and help your engine run better and
last longer. Follow requirements in Maintenance Schedule.
Emissions Control
Maintenance, replacement, or repair of the emissions
control devices and systems may be performed by any
non-road engine repair establishment or individual.
However, to obtain ”no charge” emissions control service,
the work must be performed by a factory authorized dealer.
See Emissions Warranty.
13
Maintenance
Engine Maintenance
Oil Recommendations
We recommend the use of Briggs &amp; Stratton Warranty
Certified oils for best performance. Other high-quality
detergent oils are acceptable if classified for service SF
or higher. Do not use special additives. See Common
Service Parts.
Outdoor temperatures determine the proper oil viscosity for
the engine. Use the chart to select the best viscosity for the
outdoor temperature range expected.
NOTICE Do not attempt to crank or start engine before
it has been properly serviced with recommended oil. This
could result in an engine failure.
CAUTION Avoid prolonged or repeated skin contact
with used motor oil. Used motor oil has been shown
to cause skin cancer in certain laboratory animals.
Thoroughly wash exposed areas with soap and water.
KEEP OUT OF REACH OF CHILDREN. DON’T
POLLUTE. CONSERVE RESOURCES. RETURN
USED OIL TO COLLECTION CENTERS.
Changing Engine Oil
If you are using your generator under extremely dirty or
dusty conditions, or in extremely hot weather, change the
oil more often.
Change the oil while the engine is still warm from running,
as follows:
1. Make sure unit is on a level surface.
* Below 4&deg;C (40&deg;F) the use of SAE 30 will result in hard starting.
N
o
R tf
ep o
r
ro
du
ct
io
** Above 27&deg;C (80&deg;F) the use of 10W30 may cause increased oil
consumption. Check oil level more frequently.
n
2. Remove oil drain plug and drain oil completely into a
suitable container.
Checking/Adding Engine Oil
Oil level should be checked prior to each use or at least
every 8 hours of operation. Keep oil level maintained.
1. Make sure generator is on a level surface.
2. Clean area around oil fill, remove dipsitck and wipe
with clean cloth. Replace dipstick. Remove and check
oil level.
NOTICE Do not screw in dipstick when checking oil level.
3. Verify oil is at full mark on dipstick. Replace and
tighten dipstick.
Full
Oil Drain Plug
3. Reinstall oil drain plug and tighten securely. Remove
dipstick.
4. Slowly pour recommended oil (about 36 oz. (1.0 l))
into oil fill opening. Pause to permit oil to settle. Fill to
Full mark on dipstick.
5. Wipe dipstick clean each time oil level is checked. Do
not overfill.
6. Reinstall dipstick. Tighten cap securely.
7. Wipe up any spilled oil.
4. If needed, slowly pour oil into oil fill opening to the full
mark on dipstick. Do not overfill.
NOTICE Overfilling with oil could cause the engine to not
start, or hard starting.
• Do not overfill.
• If over the full mark on dipstick, drain oil to reduce oil level to
full mark on dipstick.
5. Replace and tighten dipstick.
14
BRIGGSandSTRATTON.COM
Maintenance
Service Air Cleaner
Your engine will not run properly and may be damaged if
you run it with a dirty air cleaner. Clean or replace more
often if operating under dusty or dirty conditions.
1. Loosen screws and remove air cleaner cover.
Base
Filter
Inspect Muffler and Spark Arrester
The engine exhaust muffler has a spark arrester screen.
Inspect the muffler for cracks, corrosion, or other damage.
Inspect spark arrester screen for damage or carbon
blockage. Clean if carbon blockage is found using brush
and commercial solvent or replace if damaged.
WARNING! Contact with muffler area could
cause burns resulting in serious injury.
• Do not touch hot parts.
Cover
• It is a violation of California Public Resource Code,
Section 4442, to use or operate the engine on any forestcovered, brush-covered, or grass-covered land unless
the exhaust system is equipped with a spark arrester, as
defined in Section 4442, maintained in effective working
order. Other states or federal jurisdictions may have
similar laws, reference Federal Regulation 36 CFR Part
261.52.
2. Carefully remove cartridge from base.
1. Remove four screws that connect heat shield to
muffler.
N
o
R tf
ep o
r
ro
du
ct
io
3. Install clean (or new) air cleaner assembly inside
cover. Dispose of old filter properly.
Replace spark arrester as follows:
n
Screws
NOTICE If the filter is excessively dirty, replace with a
new filter. See Common Service Parts.
Spark Arrester Screen
Screws
4. Assemble air cleaner cover onto base and tighten
screws.
Service Spark Plug
Changing the spark plug will help your engine to start
easier and run better.
1. Clean area around spark plug.
Muffler
2. Remove and inspect spark plug.
3.Replace spark plug if electrodes are pitted, burned
or porcelain is cracked. Use the recommended
replacement spark plug. See Common Service Parts.
4.Check electrode gap with wire feeler gauge and reset
spark plug gap to recommended gap if necessary
(see Specifications).
5. Install spark plug and tighten firmly.
Heatshield
Screws
2. Remove four screws that attach spark arrester screen.
3. Obtain a replacement screen. See Common Service
Parts.
4. Reattach screen and muffler guard.
Common Service Parts
Air Cleaner. . . . . . . . . . . . . . . . . . . . . . . 491588 or 5043
Spark Plug . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 795615
Engine Oil Bottle . . . . . . . . . . . . . . . . . . . . . . . . . 100028
Synthetic Oil Bottle . . . . . . . . . . . . . . . . . . . . . . . 100074
Fuel Stabilizer . . . . . . . . . . . . . . . . . . 100120 or 100117
Contact an authorized service dealer or
BRIGGSandSTRATTON.com for a full list of parts and
diagrams.
15
Storage
Storage
If storing the unit for more than 30 days, use the following
guidelines to prepare it for storage.
Long Term Storage Instructions
1. Clean the generator as outlined in Cleaning.
2. Change engine oil while engine is still warm, drain oil
from crankcase. Refill with recommended grade. See
Changing Engine Oil.
3. Treat or drain fuel from generator as fuel can become
stale when stored over 30 days.
There is no need to drain gasoline from the engine if a
fuel stabilizer is added according to instructions. Run the
engine for 2 minutes to circulate the stabilizer throughout
the fuel system before storage.
N
o
R tf
ep o
r
ro
du
ct
io
If gasoline in the engine has not been treated with a fuel
stabilizer, it must be drained into an approved container.
Run the engine until it stops from lack of fuel. The use of a
fuel stabilizer in the storage container is recommended to
maintain freshness.
n
Stale fuel causes acid and gum deposits to form in the fuel
system or on essential carburetor parts. To keep fuel fresh,
use Briggs &amp; Stratton&reg; Advanced Formula Fuel Treatment
&amp; Stabilizer, available wherever Briggs &amp; Stratton genuine
service parts are sold. See Common Service Parts.
WARNING! Fuel and its vapors are extremely
flammable and explosive which could cause
burns, fire or explosion resulting in death or
serious injury.
• When storing fuel or equipment with fuel in tank, store
away from furnaces, stoves, water heaters, clothes dryers
or other appliances that have pilot light or other ignition
source because they could ignite fuel vapors.
• When draining fuel, turn generator engine off and let it
cool at least 2 minutes before removing fuel cap. Loosen
cap slowly to relieve pressure in tank. Drain fuel tank
outdoors. Keep fuel away from sparks, open flames, pilot
lights, heat, and other ignition sources.
• Check fuel lines, tank, cap and fittings frequently for
cracks or leaks. Replace if necessary.
4. Store generator in clean, dry area and cover with a
suitable protective cover that does not retain moisture.
WARNING! Storage covers could cause a fire
resulting in death or serious injury.
• Do not place a storage cover over a hot generator. Let
equipment cool for a sufficient time before placing the
cover on the equipment.
16
BRIGGSandSTRATTON.COM
Troubleshooting/Specifications
Cause
1. One of the circuit breakers is open.
2. Poor connection or defective cord set.
Engine is running, but no AC
output is available.
Engine runs well at no-load but
“bogs down” when loads are
connected.
1. Reset circuit breaker.
3. Connected device is bad.
2. Check and repair.
3. Connect another device that is in
good condition.
1. Generator is overloaded.
1. See Generator Capacity.
1. Engine switch set to off (0) position.
1. Set switch to on (I) position.
3. Low oil level.
3. Fill crankcase to proper level or
place generator on level surface.
2. Fuel valve is in off (0) position.
Engine will not start; starts and
runs rough or shuts down when
running.
Correction
4. Dirty air cleaner.
5. Out of fuel.
6. Spark plug wire not connected to
spark plug.
7. Flooded with fuel.
4. Clean or replace air cleaner.
5. Fill fuel tank.
6. Connect wire to spark plug.
7. Wait 5 minutes and re-crank engine.
N
o
R tf
ep o
r
ro
du
ct
io
For all other issues, see a Briggs &amp; Stratton authorized dealer.
2. Turn fuel valve to on (I) position.
n
Problem
Specifications
Wattage*. . . . . . . . . . . . . . . . . . . . . . . . . . . . 6,250 Watts
Starting Wattage**. . . . . . . . . . . . . . . . . . . . 8,500 Watts
AC Voltage at 240 Volts . . . . . . . . . . . . . . . . 26.0 Amps
AC Voltage at 120 Volts . . . . . . . . . . . . . . . . 52.0 Amps
Frequency. . . . . . . . . . . . . . . . . . . . . 60 Hz at 3600 rpm
Phase. . . . . . . . . . . . . . . . . . . . . . . . . . . . . Single Phase
Displacement. . . . . . . . . . . . . . . . 25.63 cu. in. (420 cc)
Spark Plug Gap. . . . . . . . . . . . . . . . 0.030 in. (0.76 mm)
Fuel Capacity. . . . . . . . . 7.5 U.S. Gallons (28.4 Liters)
Oil Capacity . . . . . . . . . . . . . . . . 36 Ounces (1.0 Liters)
Power Ratings: The gross power rating for individual gasoline engine models is labeled in accordance with SAE (Society of Automotive
Engineers) code J1940 Small Engine Power &amp; Torque Rating Procedure, and is rated in accordance with SAE J1995. Torque values are
derived at 2600 RPM for those engines with “rpm” called out on the label and 3060 RPM for all others; horsepower values are derived at
3600 RPM. The gross power curves can be viewed at www.BRIGGSandSTRATTON.COM. Net power values are taken with exhaust and
air cleaner installed whereas gross power values are collected without these attachments. Actual gross engine power will be higher than
net engine power and is affected by, among other things, ambient operating conditions and engine-to-engine variability. Given the wide
array of products on which engines are placed, the gasoline engine may not develop the rated gross power when used in a given piece of
power equipment. This difference is due to a variety of factors including, but not limited to, the variety of engine components (air cleaner,
exhaust, charging, cooling, carburetor, fuel pump, etc.), application limitations, ambient operating conditions (temperature, humidity,
altitude), and engine-to engine variability. Due to manufacturing and capacity limitations, Briggs &amp; Stratton may substitute an engine of
higher rated power for this engine.
* Generator per PGMA (Portable Generator Manufacturers’ Association) standard ANSI/PGMA G300-2015, Safety and Performance of
Portable Generators.
** Per Briggs &amp; Stratton 628K
17
Warranty
BRIGGS &amp; STRATTON PRODUCTS WARRANTY POLICY
LIMITED WARRANTY
Briggs &amp; Stratton warrants that, during the warranty period specified below, it will repair or replace, free of charge, any part that is defective in material or workmanship
or both. Transportation charges on product submitted for repair or replacement under this warranty must be borne by purchaser. This warranty is effective for
and is subject to the time periods and conditions stated below. For warranty service, find the nearest Authorized Service Dealer in our dealer locator map at
BRIGGSandSTATTON.COM. The purchaser must contact the Authorized Service Dealer, and then make the product available to the Authorized Service Dealer for
inspection and testing.
There is no other express warranty. Implied warranties, including those of merchantability and fitness for a particular purpose, are limited to the
warranty period listed below, or to the extent permitted by law. Liability for incidental or consequential damages are excluded to the extent exclusion
is permitted by law. Some states or countries do not allow limitations on how long an implied warranty lasts, and some states or countries do not allow the exclusion
or limitation of incidental or consequential damages, so the above limitation and exclusion may not apply to you. This warranty gives you specific legal rights and you
may also have other rights which vary from state to state or country to country.**
WARRANTY PERIOD
Item
Equipment
Consumer Use
Commercial Use
24 months ▲
12 months
Engine*
24 months
12 months
Battery (if equipped)
3 months
None
N
o
R tf
ep o
r
ro
du
ct
io
n
▲ After 12 months, warranty covers parts only.
* Applies to Briggs &amp; Stratton engines only. Warranty coverage of non-Briggs &amp; Stratton engines is provided by that engine manufacturer. Emissions-related components
are covered by the Emissions Warranty Statement.
** In Australia - Our goods come with guarantees that cannot be excluded under the Australian Consumer Law. You are entitled to a replacement or refund for a major
failure and for compensation for any other reasonably foreseeable loss or damage. You are also entitled to have the goods repaired or replaced if the goods fail to be
of acceptable quality and the failure does not amount to a major failure. For warranty service, find the nearest Authorized Service Dealer in our dealer locator map at
BRIGGSandSTRATTON.COM, or by calling 1300 274 447, or by emailing or writing to [email protected], Briggs &amp; Stratton Australia Pty Ltd, 1
Moorebank Avenue, NSW, Australia, 2170.
The warranty period begins on the date of purchase by the first retail or commercial consumer. “Consumer use” means personal residential household use by a retail
consumer. “Commercial use” means all other uses, including use for commercial, income producing or rental purposes. Once a product has experienced commercial
use, it shall thereafter be considered as a commercial use product for purposes of this warranty.
Save your proof of purchase receipt. If you do not provide proof of the initial purchase date at the time warranty service is requested, the manufacturing date of the
product will be used to determine the warranty period. Product registration is not required to obtain warranty service on Briggs &amp; Stratton products.
ABOUT YOUR WARRANTY
Warranty service is available only through Briggs &amp; Stratton Authorized Service Dealers. This warranty covers only defects in materials or workmanship. It does not cover
damage caused by improper use or abuse, improper maintenance or repair, normal wear and tear, or stale or unapproved fuel.
Improper Use and Abuse - The proper, intended use of this product is described in the Operator’s Manual. Using the product in a way not described in the Operator’s
Manual or using the product after it has been damaged will not be covered under this warranty. Warranty coverage will also not be provided if the serial number on the
product has been removed or the product has been altered or modified in any way, or if the product has evidence of abuse such as impact damage or water/chemical
corrosion damage.
Improper Maintenance or Repair - This product must be maintained according to the procedures and schedules provided in the Operator’s Manual, and serviced or
repaired using genuine Briggs &amp; Stratton parts or equivalent. Damage caused by lack of maintenance or use of non-original parts is not covered by warranty.
Normal Wear and Tear - Like most mechanical devices, your unit is subject to wear even when properly maintained. This warranty does not cover repairs when normal
use has exhausted the life of a part or the equipment. Maintenance and wear items such as filters, belts, cutting blades, and brake pads (except engine brake pads) are
not covered by warranty due to wear characteristics alone, unless the cause is due to defects in material or workmanship.
Stale or Unapproved Fuel - In order to function correctly, this product requires fresh fuel that conforms to the criteria specified in the Operator’s Manual. Engine or
equipment damage caused by stale fuel or the use of unapproved fuels (such as E15 or E85 ethanol blends) is not covered by warranty.
Other Exclusions - This warranty excludes damage due to accident, abuse, modifications, alterations, improper servicing, freezing or chemical deterioration.
Attachments or accessories that were not originally packaged with the product are also excluded. There is no warranty coverage on equipment used for primary power in
place of utility power or on equipment used in life support applications. This warranty does not include used, reconditioned, second-hand, or demonstration equipment or
engines. This warranty also excludes failures due to acts of God and other force majeure events beyond the manufacturer’s control.
80011053_EN Rev. A
18
BRIGGSandSTRATTON.COM
Generador port&aacute;til para
uso en exteriores
N
o
R tf
ep o
r
ro
du
ct
io
n
Manual del operador
N&uacute;mero de modelo ___________________________
Revisi&oacute;n ___________________________________
N&uacute;mero de serie _____________________________
Fecha de compra ____________________________
Copyright &copy; 2017. Briggs &amp; Stratton Corporation
Milwaukee, WI, USA. Todos los derechos reservados.
800-743-4115
BRIGGSandSTRATTON.COM
Descripci&oacute;n del equipo
Descripci&oacute;n del equipo . . . . . . . . . . . . . . . . . . . . . . . . . 2
Caracter&iacute;sticas y controles . . . . . . . . . . . . . . . . . . . . . . 5
Operaci&oacute;n . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Mantenimiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Almacenamiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Soluci&oacute;n de problemas/Especificaciones . . . . . . . . 16
Garant&iacute;a . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Registre su producto
Con el fin de garantizar la cobertura de la garant&iacute;a de
forma oportuna y completa, registre su producto en l&iacute;nea
en www.onlineproductregistration.com.
S&iacute;mbolos y advertencias
Se&ntilde;al
Advertencias
PELIGRO
Indica un peligro que, si no se evita,
ocasionar&aacute; la muerte o lesiones graves.
PRECAUCI&Oacute;N
Indica un peligro que, si no se evita,
podr&iacute;a ocasionar lesiones menores o
moderadas.
Hace referencia a una pr&aacute;ctica no
relacionada con una lesi&oacute;n f&iacute;sica.
AVISO
S&iacute;mbolo Nombre
S&iacute;mbolo de
alerta de
seguridad
Manual del
operador
Gases
T&oacute;xicos
Incendio
Explicaci&oacute;n
Indica un posible riesgo para su
integridad f&iacute;sica.
El no cumplir con leer y seguir las
advertencias, las instrucciones y
el manual del operador podr&iacute;an
dar como resultado la muerte o
lesiones graves.
El escape del motor contiene
mon&oacute;xido de carbono, un gas
t&oacute;xico que puede matar en
minutos. No puede olerlo ni verlo.
El combustible y sus vapores son
extremadamente inflamables, lo
que podr&iacute;a causar quemaduras
o incendios que conlleven la
muerte o lesiones graves.
El escape del motor puede
causar un incendio que conlleve
la muerte o lesiones graves.
Descarga
el&eacute;ctrica
2
Explicaci&oacute;n
Superficie
caliente
El silenciador puede causar
quemaduras que podr&iacute;an
comportar lesiones graves.
&iexcl;ADVERTENCIA! Este producto puede
exponerlo a sustancias qu&iacute;micas entre las que se
incluyen emisiones de escape de motor de
gasolina, reconocidas por el Estado de California como
causantes de c&aacute;ncer; y mon&oacute;xido de carbono, reconocido
por el Estado de California como causante de defectos de
nacimiento u otros problemas reproductivos. Para obtener
m&aacute;s informaci&oacute;n, visite www.P65Warnings.ca.gov.
Descripci&oacute;n del equipo
Lea este manual cuidadosamente y familiar&iacute;cese
con el generador. Conozca sus aplicaciones, sus
limitaciones, y cualquier riesgo implicado. Guarde
estas instrucciones para futuras consultas.
El generador para exteriores es un generador de corriente
alterna (CA), accionado por motor, de campo giratorio
equipado con un regulador de voltaje. Este generador est&aacute;
dise&ntilde;ado para suministrar energ&iacute;a el&eacute;ctrica para iluminaci&oacute;n,
aparatos, herramientas y motores compatibles. El regulador
de voltaje dentro del generador est&aacute; dise&ntilde;ado para mantener
el nivel de voltaje de salida autom&aacute;ticamente.
El generador port&aacute;til produce energ&iacute;a que puede usarse
para aparatos que empleen los cables prolongadores
incluidos o para restaurar la energ&iacute;a del hogar temporal
por primera vez. Antes del pr&oacute;ximo corte de energ&iacute;a de su
hogar, instale uno de los interruptores de transferencia que
aparezca en la lista. Un interruptor de transferencia es un
dispositivo independiente que un electricista con licencia
instala y que permite al generador port&aacute;til estar conectado
por cables, mediante una toma de bloqueo, directamente
al sistema el&eacute;ctrico de su hogar. Los cables prolongadores
conectados al panel de control del generador port&aacute;til no
tienen no est&aacute;n dise&ntilde;ados para ser una soluci&oacute;n a largo
plazo cuando est&eacute;n conectados a aparatos dentro de casa.
Se ha realizado el m&aacute;ximo esfuerzo para reunir en este
manual la informaci&oacute;n m&aacute;s precisa y actualizada. No
obstante, el fabricante se reserva el derecho de modificar,
alterar o mejorar de cualquier otra forma el generador y
este documento en cualquier momento y sin previo aviso.
AVISO Si tiene alguna pregunta acerca del uso esperado,
p&oacute;ngase en contacto con el distribuidor autorizado. Este
equipo se ha dise&ntilde;ado para usarse con partes autorizadas
de Briggs &amp; Stratton &uacute;nicamente.
N
o
R tf
ep o
r
ro
du
ct
io
Indica un peligro que si no es evitado,
ADVERTENCIA podr&iacute;a ocasionar la muerte o heridas
graves.
S&iacute;mbolo Nombre
n
&Iacute;ndice
El generador podr&iacute;a provocar
electrocuci&oacute;n que conlleve
lesiones graves o la muerte.
BRIGGSandSTRATTON.COM
Descripci&oacute;n del equipo
Puesta a tierra del sistema
El sistema tiene una puesta a tierra del sistema que
conecta los componentes de la estructura del generador
con los terminales de tierra en las tomas de salida de CA.
La puesta a tierra del sistema est&aacute; conectada al cable
neutral CA (el cable neutral est&aacute; unido a la estructura del
generador).
Requisitos especiales
Pueden existir ordenanzas o c&oacute;digos locales, federales o
del estado que se apliquen al uso previsto del generador.
Consulte a un electricista calificado, a un inspector
el&eacute;ctrico o a la agencia local con jurisdicci&oacute;n en el tema:
Este generador no debe utilizarse en un emplazamiento de
obra seg&uacute;n se define por NFPA 70-2014 (NEC) secci&oacute;n 590.6.
Arrancador de retroceso
Llenado de aceite/varilla del aceite
Identificaci&oacute;n del motor
Tap&oacute;n de drenaje del aceite
V&aacute;lvula de combustible
Palanca del cebador
N
o
R tf
ep o
r
ro
du
ct
io
Tapa de combustible
n
Sujetador de tierra
Silenciador con extintor de chispas
Filtro de aire
Etiqueta de identificaci&oacute;n
Arrancador de retroceso — permite arrancar manualmente el
motor.
Control del cebador — se usa cuando se arranca el motor
en fr&iacute;o.
Etiqueta de identificaci&oacute;n — proporciona el modelo y
n&uacute;mero de serie del generador.
Filtro de Aire — filtra el aire de admisi&oacute;n del motor.
Identificaci&oacute;n del motor — proporciona el modelo, tipo y
c&oacute;digo del motor.
Silenciador con extintor de chispas — El silenciador
reduce el ruido del motor y est&aacute; equipado con una pantalla
de extintor de chispas.
Tapa de combustible — agregue combustible sin plomo
aqu&iacute;.
Tapa de llenado de aceite/varilla indicadora de nivel –
compruebe y a&ntilde;ada aceite de motor aqu&iacute;.
Tap&oacute;n de drenaje del aceite — drene el aceite del motor
por aqu&iacute;.
Terminal de conexi&oacute;n a tierra — Consulte a la agencia
local con jurisdicci&oacute;n en el tema sobre los requisitos de
conexi&oacute;n a tierra en su &aacute;rea.
V&aacute;lvula de Combustible — se usa para encender o apagar
el suministro de combustible.
3
Descripci&oacute;n del equipo
Proporcionar energ&iacute;a temporalmente usando
cables prolongadores
120V de
Toma
OUTLET
120V
1. Solo use cables identificados para el uso en
exteriores y con la clasificaci&oacute;n adecuada para sus
cargas.
Hasta 15A
Hasta 20A
Hasta 30A
Toma de
120/240V
—
Interruptor de
transferencia
Proporcionar energ&iacute;a
temporalmente usando
cables prolongadores
V&aacute;lvula m&iacute;nima con clasificaci&oacute;n para
exteriores
Hasta 15m (50 pies) Hasta 30m (100 pies)
16
14
12
10
14
APARATOS COMUNES DENTRO DE CASA
n
Hasta 13A
Las conexiones al sistema el&eacute;ctrico de su hogar deben
usar un interruptor de transferencia de la lista y un
electricista con licencia debe instalarlo. La conexi&oacute;n
debe aislar al generador de energ&iacute;a del suministro de
electricidad y cumplir con todas las leyes correspondientes
y c&oacute;digos el&eacute;ctricos.Suministre energ&iacute;a a su hogar con un
sistema de interruptor de transferencia de 30 A.
N
o
R tf
ep o
r
ro
du
ct
io
Amperaje
total
Restablecer la energ&iacute;a de su hogar con uno de
los interruptores de transferencia de la lista
12
10
8
2. Siga las instrucciones de seguridad de los cables.
3. Los cables prolongadores que se conectan
directamente a la casa aumentan el riesgo de
intoxicaci&oacute;n por mon&oacute;xido de carbono a trav&eacute;s de
orificios. Instale alarmas de mon&oacute;xido de carbono.
4. Antes del pr&oacute;ximo corte de energ&iacute;a de su hogar,
instale no de los interruptores de transferencia que
aparezca en la lista*.
*Certificado por un laboratorio de pruebas
reconocido a nivel nacional que indique que el
producto cumple con los est&aacute;ndares adecuados de
prueba de seguridad de productos.
4
BRIGGSandSTRATTON.COM
Caracter&iacute;sticas y controles
Disyuntor principal
N
o
R tf
ep o
r
ro
du
ct
io
n
Compare las ilustraciones con su generador para familiarizarse con la ubicaci&oacute;n de los diversos controles y advertencias
del producto.
Apagado por bajo nivel de aceite
Disyuntores
Interruptor Bot&oacute;n de
pantalla
del motor
Toma de bloqueo de 120
o 240 voltios de CA, 30 A
Toma doble GFCI de 120
voltios de CA, 20 A
Apagado por bajo nivel de aceite — Esta unidad est&aacute;
equipada con un dispositivo de protecci&oacute;n contra bajo
nivel de aceite. Para que el motor arranque y funcione, el
nivel del aceite debe ser adecuado. Si la presi&oacute;n de aceite
del motor cae por debajo del nivel predeterminado, el
interruptor de nivel de aceite detiene el motor. Compruebe
el nivel de aceite con la varilla indicadora de nivel.
Bot&oacute;n de pantalla — Pulse para desplazarse por las
pantallas LCD. Tambi&eacute;n mantenga pulsado durante un
m&iacute;nimo de 3 segundos para reinicializar la funci&oacute;n de aviso
de mantenimiento.
Disyuntor del circuito (CA) — Las tomas dobles GFCI de
120 voltios de 20 A cuentan con disyuntores con un bot&oacute;n
para el restablecimiento de 20A para proteger al generador
de una sobrecarga el&eacute;ctrica.
Disyuntor principal — Las tomas cuentan con un disyuntor
de interruptor basculante de 21 A para proteger al
generador de una sobrecarga el&eacute;ctrica.
Interruptor del motor — Coloque este interruptor en la
posici&oacute;n ON (I) antes de arrancar el motor. Coloque el
interruptor en la posici&oacute;n OFF (0) para apagar el motor.
Toma de bloqueo de 120 o 240 voltios de CA, 30 A — Se
usa para suministrar energ&iacute;a de 120 o 240 voltios de CA,
monof&aacute;sica y de 60 Hz para operar luces, electrodom&eacute;sticos,
herramientas y cargas de motores el&eacute;ctricos.
Toma doble GFCI de 120 voltios de CA, 20 A — Se usa
para suministrar energ&iacute;a de 120 voltios de CA, monof&aacute;sica
y de 60 Hz para operar luces, electrodom&eacute;sticos,
herramientas y cargas de motores el&eacute;ctricos.
5
N
o
R tf
ep o
r
ro
du
ct
io
n
Caracter&iacute;sticas y controles
Mofle
Ap&uacute;ntelo lejos de la casa.
202997
Read and follow
Operating Instructions
before running engine.
Engines emit carbon
monoxide that can kill
you. Operate only
outdoors.
Gasoline is flammable.
Allow engine to cool at
least 2 minutes before
refueling.
Muffler area temperature
may exceed 150&ordm;F.
Do not touch hot parts.
6
BRIGGSandSTRATTON.COM
Operaci&oacute;n
Paso 1: Ubicaci&oacute;n segura
Antes de arrancar el generador port&aacute;til hay dos problemas
de seguridad igualmente importantes con respecto a la
intoxicaci&oacute;n por mon&oacute;xido de carbono e incendios que
debe abordarse.
Ubicaci&oacute;n de funcionamiento del generador port&aacute;til
para reducir el riesgo de intoxicaci&oacute;n por mon&oacute;xido
de carbono
El escape del motor de todos los equipos que queman
combustibles f&oacute;siles, como el generador port&aacute;til, contiene
mon&oacute;xido de carbono, un gas t&oacute;xico que puede matar en
minutos. NO puede olerlo, verlo ni saborearlo. Incluso si
no huele los gases del escape, puede estar expuesto al
mon&oacute;xido de carbono.
Alarma de mon&oacute;xido
de carbono
• Solo opere este producto al aire libre, lejos de
ventanas, puertas y ventilaciones, para reducir el
riesgo de que el mon&oacute;xido de carbono se acumule y
pueda circular a espacios habitados.
• Instale alarmas de mon&oacute;xido de carbono con bater&iacute;as
o alarmas con enchufe que cuenten con bater&iacute;a de
respaldo de acuerdo a las instrucciones del fabricante.
Las alarmas de humo no pueden detectar el mon&oacute;xido
de carbono.
• No opere este producto dentro de hogares, garajes,
s&oacute;tanos, espacios reducidos, cobertizos u otros
espacios parcialmente cerrados, incluso si usa
ventiladores o deja las puertas y ventanas abiertas. El
mon&oacute;xido de carbono se puede acumular r&aacute;pidamente
en estos espacios y puede permanecer durante horas,
incluso despu&eacute;s de que se apaga este producto.
• Siempre coloque este producto en la direcci&oacute;n del
viento y apunte el escape del motor lejos de espacios
habitados.
N
o
R tf
ep o
r
ro
du
ct
io
En muchos estados, la ley requiere que tenga en casa
una alarma en funcionamiento de mon&oacute;xido de carbono.
Una alarma de mon&oacute;xido de carbono es un dispositivo
electr&oacute;nico que detecta niveles peligrosos de mon&oacute;xido de
carbono. Cuando haya una acumulaci&oacute;n de mon&oacute;xido de
carbono, la alarma avisar&aacute; a los inquilinos con una alarma
y una luz indicadora, visible e intermitente. Las alarmas de
humo no pueden detectar el mon&oacute;xido de carbono.
PELIGRO El escape del motor contiene mon&oacute;xido
de carbono, un gas t&oacute;xico que puede matar en
minutos. NO puede olerlo, verlo ni saborearlo.
Incluso si no huele los gases del escape, puede estar
expuesto al mon&oacute;xido de carbono.
n
Operaci&oacute;n
Si comienza a sentirse mareado o d&eacute;bil cuando utiliza este
producto, tome aire fresco inmediatamente. Consulte a
un m&eacute;dico. Puede haberse intoxicado con mon&oacute;xido de
carbono.
USE AL AIRE LIBRE - EVITE EL ENVENENAMIENTO POR MON&Oacute;XIDO DE CARBONO (CO)
SILENCIADOR
punto fuera
de casa
ALARMA(S) DE MON&Oacute;XIDO DE CARBONO
Instale alarmas de mon&oacute;xido de carbono
en el interior de su casa. Si no cuenta
con detectores de mon&oacute;xido de carbono,
no se dar&aacute; cuenta que est&aacute; siendo
v&iacute;ctima del envenenamiento por mon&oacute;xido
de carbono, lo que puede generarle la
muerte.
7
Operaci&oacute;n
Ubicaci&oacute;n de funcionamiento para reducir el riesgo
de incendio
&iexcl;ADVERTENCIA! Los gases y el calor de escape
pueden inflamar los materiales combustibles y las
estructuras o da&ntilde;ar el tanque de combustible y
provocar un incendio, lo que podr&iacute;a comportar la muerte o
lesiones graves.
• Las alarmas de mon&oacute;xido de carbono no pueden
detectar el humo.
• No coloque el generador port&aacute;til en forma distinta a la
que se muestra.
N
o
R tf
ep o
r
ro
du
ct
io
n
• El generador port&aacute;til debe encontrarse al menos a
1,5 m (5 pies) de cualquier estructura, alero, &aacute;rboles,
ventanas, puertas, cualquier abertura de pared, arbustos
o vegetaci&oacute;n de m&aacute;s de 30,5 cm (12 in) de altura.
• No coloque el generador port&aacute;til bajo una cubierta u
otro tipo de estructura que pueda limitar el flujo de
aire. Se deben instalar y mantener alarma(s) de humo
en el interior de acuerdo con las instrucciones y/o
recomendaciones del fabricante.
Mofle
MUFFLER
1,5 m (5 pies)
min.
1,5 m (5 pies)
min.
8
BRIGGSandSTRATTON.COM
Operaci&oacute;n
El motor del generador se env&iacute;a de f&aacute;brica lleno de aceite
10W30. De esta manera, el generador funcionar&aacute; con un
rango mayor de temperatura y condiciones clim&aacute;ticas. Para
revisar o agregar aceite, consulte la secci&oacute;n Mantenimiento.
El combustible debe cumplir con estos requisitos:
• Ser un combustible sin plomo, fresco, limpio y con un
m&iacute;nimo de 87 octanos.
• Se acepta gasolina que contenga hasta 10 % de etanol.
E10
E15
AVISO No mezcle el aceite con el combustible ni
modifique el motor para que opere con combustibles
alternos. El uso de combustibles sin aprobaci&oacute;n puede
da&ntilde;ar el motor y no est&aacute; cubierto por la garant&iacute;a.
Consulte la secci&oacute;n Gran altura en el caso de estar a una
altura de 1524 m (5000 pies) o superior.
A altitudes superiores a los 1524 m (5000 pies), es
aceptable usar gasolina con un m&iacute;nimo de 85 octanos.
Para permanecer en cumplimiento con el control de
emisiones, se requiere el ajuste de alta altitud. El
funcionamiento sin este ajuste provocar&aacute; una disminuci&oacute;n
en el rendimiento y un aumento en el consumo de
combustible y en las emisiones.
Consulte a su distribuidor autorizado de Briggs &amp; Stratton
para obtener informaci&oacute;n sobre el ajuste para gran altitud.
No se recomienda operar el motor a altitudes inferiores a
762 m (2500 pies) con el kit para gran altitud.
Transporte
Al transportar equipo con un veh&iacute;culo o remolque, gire la
v&aacute;lvula de cierre de combustible a la posici&oacute;n apagada (0).
No incline el motor ni el equipo en un &aacute;ngulo que provoque
un derrame de combustible.
Paso 3: Puesta en marcha del generador
Desconecte todas las cargas el&eacute;ctricas del generador Siga
las siguientes instrucciones de puesta en marcha:
1. Aseg&uacute;rese de que la unidad est&eacute; al aire libre sobre
una superficie nivelada.
AVISO No operar la unidad en una superficie plana puede
hacer que la unidad se apague.
N
o
R tf
ep o
r
ro
du
ct
io
&iexcl;ADVERTENCIA! El combustible y sus vapores
son extremadamente inflamables, lo que podr&iacute;a
causar quemaduras o incendios que conlleven la
muerte o lesiones graves.
• No recargue combustible si el generador est&aacute; en
funcionamiento.
Gran altitud
n
Paso 2: Aceite y combustible
• Apague el motor y d&eacute;jelo enfriar por al menos 2 minutos
antes de retirar la tapa de combustible.
• Llene el tanque de combustible al aire libre. Mantenga el
combustible alejado de chispas, llamas abiertas, llamas
pilotos, fuentes de calor y otras fuentes de ignici&oacute;n.
Compruebe con frecuencia si existen grietas o fugas en
las mangueras de combustible, el tanque, la tapa y los
accesorios. Cambie si es necesario.
1. Quite lentamente la tapa para eliminar la presi&oacute;n del
tanque.
2. Agregue lentamente combustible sin plomo en el
tanque de combustible. Tenga cuidado de no a&ntilde;adir
combustible por encima de la solapa. Esto permite
que quede el espacio adecuado para permitir la
expansi&oacute;n del combustible.
2. Coloque la v&aacute;lvula de combustible en la posici&oacute;n de
encendido ON (I).
V&aacute;lvula de
combustible
3. Mueva la palanca del cebador (
cebado.
) a la posici&oacute;n de
Palanca del
cebador
4. Coloque el interruptor del motor en la posici&oacute;n de
encendido ON (I).
3. Instale la tapa del tanque de combustible y espere
a que se evapore el combustible que se haya
derramado antes de arrancar el motor.
Interruptor
del motor
9
Operaci&oacute;n
5. Sujete el tirador de retroceso y tire lentamente
hasta sentir una ligera resistencia. Entonces tire
r&aacute;pidamente para arrancar el motor.
6. A medida que el motor se calienta, lentamente mueva
la palanca del cebador a la posici&oacute;n de
funcionamiento ( ). Si el motor falla, mueva la
palanca hasta la posici&oacute;n media hasta que el motor
funcione con normalidad y vuelva despu&eacute;s a la
posici&oacute;n de funcionamiento ( ).
AVISO Si el motor arranca pero no funciona, consulte
la secci&oacute;n de apagado por bajo nivel de aceite en las
Caracter&iacute;sticas y controles.
La carga m&aacute;xima en cada tomacorrientes es de 15 amps. La
carga m&aacute;xima total en cada cable es de 15 amps.
AVISO Siga todas las precauciones de seguridad que
aparecen en la etiqueta del cable al conectar cualquier
extensi&oacute;n o dispositivo al generador.
Toma doble GFCI de 120 voltios de CA, 20 A
Use cada toma para operar cargas el&eacute;ctricas monof&aacute;sicas
de 120 voltios de CA y 60 Hz que requieran hasta 2400
vatios (2,4 kW) con una corriente de 20 A.
Paso 4: C&oacute;mo conectar las cargas el&eacute;ctricas
Uso de los cables prolongadores
Solo use cables prolongadores identificados para el uso en
exteriores y con la clasificaci&oacute;n adecuada para sus cargas.
Siga las instrucciones de seguridad de los cables.
Protecci&oacute;n contra fallos de la conexi&oacute;n a tierra
n
Las tomas dobles cuentan con un interruptor de circuito de
tierra accidental (Ground Fault Circuit Interrupter, GFCI)
para su protecci&oacute;n. El GFCI brinda protecci&oacute;n contra
descargas el&eacute;ctricas que pueden ocurrir si su cuerpo forma
un camino por el que la electricidad puede llegar a tierra.
N
o
R tf
ep o
r
ro
du
ct
io
&iexcl;ADVERTENCIA! Cables prolongadores
da&ntilde;ados o sobrecargados pueden recalentarse,
formar arco y quemarse dando lugar a riesgos
de muerte o lesiones graves.
AVISO Para obtener mejores resultados al conectar
aparatos en las tomas de 120 voltios, con&eacute;ctelos de esta
forma para que consuman energ&iacute;a de forma secuencial.
1
3
2
4
AVISO Para verificar la salida del generador requerida
consulte la secci&oacute;n Capacidad del generador. Conecte
las cargas el&eacute;ctricas en la posici&oacute;n de apagado (OFF) y
proceda a encender.
Cables para generador
El generador incluye dos cables para generador de 7.6 m
(25 pies). Cada cable est&aacute; dise&ntilde;ado para suministrar 120
voltios, 15 amps a trav&eacute;s de tres tomacorrientes. Conecte
un cable en cada recept&aacute;culo dual de 120 voltios, 20 amps.
Es posible sentir una descarga aunque haya un GFCI;
sin embargo, el GFCI est&aacute; dise&ntilde;ado para interrumpir la
corriente r&aacute;pidamente y que una persona no sufra ninguna
lesi&oacute;n el&eacute;ctrica grave.
&iexcl;ADVERTENCIA! La tensi&oacute;n del generador
podr&iacute;a provocar electrocuci&oacute;n o quemaduras
que conlleven lesiones graves o la muerte.
Entrar en contacto con el conductor neutro y el conductor
con voltaje al mismo tiempo podr&iacute;a provocar una
descargar el&eacute;ctrica o quemaduras, incluso si el circuito
cuenta con un GFCI de protecci&oacute;n.
Probar el GFCI
Con el motor en marcha, pruebe la toma GFCI antes de cada
uso de la siguiente forma:
• Presione el bot&oacute;n &laquo;Test&raquo; (prueba). El bot&oacute;n &laquo;Reset&raquo;
(restablecer) deber&iacute;a liberarse, lo que impide que
llegue energ&iacute;a a la toma.
• Presione el bot&oacute;n &laquo;Reset&raquo; hasta que quede bien
colocado y no se mueva de esa posici&oacute;n. Si la toma
GFCI no se restablece adecuadamente, no use la toma.
Llame o lleve su generador a un centro de servicio.
• Si en alg&uacute;n momento el GFCI se libera, restabl&eacute;zcalo
y pruebe la toma.
AVISO NO utilice ambos cables en el mismo recept&aacute;culo
d&uacute;plex.
10
BRIGGSandSTRATTON.COM
Mantenimiento
Toma de bloqueo de 120 o 240 voltios de CA, 30 A
Use un enchufe NEMA L14-30 con esta toma. Conecte un
cable de 4 conductores con clasificaci&oacute;n para cargas de
250 voltios CA y 30 A. La toma de bloqueo del generador
no cuenta con una protecci&oacute;n GFCI.
Si la potencia de salida de “TOTAL PWR” se encuentra
entre el 90 y el 100%, el texto parpadear&aacute;. Si llega a 101%,
la pantalla LCD cambiar&aacute; a “OVERLOAD REMOVE LOAD”
(SOBRECARGA - ELIMINAR CARGA).
Kit de cables de 4 conductores
120 V
Y (Voltaje)
NEMA L14-30
120 V
W (Neutral)
X (Voltaje)
Tierra (verde)
STATSTATION&reg;
Contador de horas
La LCD en el panel de control tambi&eacute;n tiene un contador
de horas integrado que muestra y registra cu&aacute;ntas horas
ha estado en funcionamiento el generador (hasta 9.999,9).
Funci&oacute;n de aviso de mantenimiento
La LCD en el panel de control tambi&eacute;n incluye una funci&oacute;n
de aviso de mantenimiento integrada para avisarle cuando
es necesario verificar el aceite, cambiar el filtro de aire,
cambiar el aceite y cambiar la buj&iacute;a. La LCD mostrar&aacute;
las siguientes pantallas para los distintos intervalos de
mantenimiento:
N
o
R tf
ep o
r
ro
du
ct
io
Esta toma suministra energ&iacute;a monof&aacute;sica de 120 o 240
voltios CA y de 60 Hz que requiere hasta 6250 vatios de
energ&iacute;a (6,25 kW) a 26,0 A para 240 voltios o 2 cargas
independientes de 120 voltios a 26,0 A cada una.
AVISO De no eliminarse la carga del generador, los
disyuntores se pueden abrir y/o posiblemente se da&ntilde;e el
generador.
n
240 V
El panel de control cuenta con una pantalla LCD integrada
para monitorizar las siguientes funcionalidades:
• Monitor de carga (carga total del generador).
• Contador de horas (tiempo total en horas del
generador).
• Funci&oacute;n de aviso de mantenimiento (mantenimiento
del motor).
Cuando se arranca el generador por primera vez, se
muestra la siguiente pantalla de t&iacute;tulo durante tres
segundos.
Monitor de carga
El monitor de carga mide la potencia de salida (carga del
generador) de todas las tomas del generador y muestra
“TOTAL PWR” (potencia total) junto con el porcentaje de la
carga total del generador.
• “CHECK OIL 8HRS HOLD TO RESET”
(COMPROBAR ACEITE 8HRS. MANTENER
PULSADO PARA REINICIALIZAR) despu&eacute;s de cada
8 horas de funcionamiento.
• “AIR CLEANER 25HRS HOLD TO RESET” (FILTRO
DE AIRE 25HRS. MANTENER PULSADO PARA
REINICIALIZAR) despu&eacute;s de cada 25 horas de
funcionamiento.
• “OIL CHANGE 50HRS HOLD TO RESET”
(CAMBIAR ACEITE 50HRS. MANTENER PULSADO
PARA REINICIALIZAR) despu&eacute;s de cada 50 horas de
funcionamiento.
• “SPARK PLG 100HRS HOLD TO RESET”
(BUJ&Iacute;A 100HRS. MANTENER PULSADO PARA
REINICIALIZAR) despu&eacute;s de cada 100 horas de
funcionamiento.
Las distintas horas de intervalos de mantenimiento se
contar&aacute;n en forma regresiva hasta las cero horas cuando
el generador est&eacute; en funcionamiento. Cuando un intervalo
de mantenimiento llegue a las cero horas, la pantalla LCD
parpadear&aacute; para que se realice el mantenimiento. Una vez
que se haya realizado el mantenimiento, debe mantener
pulsado el bot&oacute;n de pantalla en el panel de control durante
un m&iacute;nimo de 3 segundos para reinicializar el temporizador
para cada intervalo de mantenimiento.
11
Operaci&oacute;n
Para asegurarse de que el generador puede suministrar una
cantidad suficiente de vatios en funcionamiento y de vatios
de arranque para los aparatos que desea dotar de corriente
al mismo tiempo, siga estas sencillas instrucciones:
1. Seleccione los aparatos que desea dotar de corriente
al mismo tiempo. Consulte la siguiente lista para
verificar los vatajes comunes.
Administraci&oacute;n de energ&iacute;a
Para administrar la energ&iacute;a del generador,
secuencialmente agregue cargas de la siguiente manera:
1. Mientras el generador no est&aacute; conectado a nada,
arranque el motor al aire libre.
2. Conecte la primera carga, preferentemente la carga
m&aacute;s grande.
3. Permite que la salida del generador se estabilice
(el motor funciona con normalidad y el aparato
conectado funciona bien).
4. Conecte y enciende la carga siguiente.
5. Nuevamente, permita que la salida del generador se
estabilice.
6. Repita los pasos 4 y 5 para cada carga adicional.
Nunca conecte m&aacute;s cargas que la capacidad del
generador. Considere con especial cuidado las cargas de
sobretensi&oacute;n en la capacidad del generador.
N
o
R tf
ep o
r
ro
du
ct
io
Herramienta o
Vatios en
Vatios de
electrodom&eacute;stico
funcionamiento* arranque**
Bombilla - 75 vatios
75
Bomba de sumidero
800
1200
Refrigerador/Congelador
800
2000
Bomba de pozo de agua 1000
2000
1/3 hp
Aire acondicionado de
1200
1800
ventana - 10000 BTU
Ventilador de horno - 1/2 hp
800
1300
Horno microondas - 1000
1000
vatios
Televisor a color - 42 pulg.
280
Computadora personal con
800
monitor de 17 pulg.
Dispositivo para abrir
480
520
puertas de garaje - 1/2 HP
3. Calcule la cantidad de vatios de arranque que
necesitar&aacute;. Dado que no todos los motores arrancan
al mismo tiempo, el vataje de arranque total puede
calcularse sumando solo el aparato con mayor
exigencia de vatios de arranque adicionales a los
vatios de en funcionamiento totales del paso 2.
n
Capacidad del generador
* Los vatajes comunes descritos solo son aproximados. Revise
la herramienta o electrodom&eacute;stico para el vataje correcto.
** Seg&uacute;n Briggs &amp; Stratton 628K, la potencia inicial
representa la corriente el&eacute;ctrica moment&aacute;nea que
el generador puede suministrar a los motores de
encendido el&eacute;ctrico. La potencia inicial no representa la
alimentaci&oacute;n requerida para suministrar cargas el&eacute;ctricas
continuas. La potencia inicial es la corriente m&aacute;xima que
puede suministrarse moment&aacute;neamente al encender un
motor, multiplicada por el voltaje nominal del generador.
2. Sume los vatios en funcionamiento. Esta es la
cantidad de energ&iacute;a que el generador debe producir
para mantener los aparatos funcionando. Vea el
siguiente ejemplo:
Ejemplo
Herramienta o
electrodom&eacute;stico
Aire acondicionado de ventana
Refrigerador
Televisor
Bombilla (75 vatios)
1. Apague y desenchufe todas las cargas el&eacute;ctricas de
los tomas del panel del generador. Nunca arranque
o detenga el motor con dispositivos el&eacute;ctricos
enchufados y encendidos.
2. Permita que el motor funcione sin carga durante
varios minutos para que se estabilicen las
temperaturas internas del motor y el generador.
3. Mueva el interruptor del motor a la posici&oacute;n apagado (0).
4. Gire la v&aacute;lvula de combustible a la posici&oacute;n OFF (0).
Vatios de
arranque
1200
1800
800
2000
280
—
75
—
2355 vatios
2000 vatios de
totales en
arranque m&aacute;s
funcionamiento
altos
Total vatios en funcionamiento
Vatios de arranque m&aacute;s altos
Vatios de
marcha
Paso 5: Apagado del generador
= 2355
= 2000
Total de los vatios del generador requerido = 4355
12
BRIGGSandSTRATTON.COM
Mantenimiento
Plan de mantenimiento
Observe los intervalos de horas o de calendario, los que
sucedan primero. Cuando se trabaja en las condiciones
adversas, el mantenimiento debe realizarse con mayor
frecuencia.
Las primeras 5 horas
• Cambie el aceite del motor
Cada 8 horas de uso o todos los d&iacute;as
• Limpie los residuos
• Verifique el nivel de aceite del motor.
Cada 25 horas de uso o cada a&ntilde;o
• Limpie el filtro de aire del motor1
Cada 100 horas de uso o cada a&ntilde;o
• Cambie el aceite del motor1
Cada a&ntilde;o
• Realice el mantenimiento de la v&aacute;lvula de combustible
• Realice el mantenimiento de la buj&iacute;a
• Inspeccione el silenciador y el extintor de chispas
• Limpie el sistema de enfriamiento1, 2
1
2
Limpieza
Cada d&iacute;a, o antes de cada uso, examine la parte de
alrededor y debajo del generador en busca de signos de
p&eacute;rdida de aceite o combustible. Limpie cualquier residuo
acumulado. Mantenga el &aacute;rea alrededor del silenciador
libre de cualquier residuo.
• Use un cepillo de cerda suave para eliminar los restos
de suciedad o aceite endurecidos.
• Use un pa&ntilde;o h&uacute;medo para limpiar las superficies
exteriores.
AVISO El tratamiento inadecuado del generador podr&iacute;a
estropearlo y acortar su vida &uacute;til. No exponga el generador
a excesos de humedad, polvo, suciedad o vapores
corrosivos. No inserte ning&uacute;n objeto por las ranuras de
refrigeraci&oacute;n.
Mantenimiento de la v&aacute;lvula de combustible
La v&aacute;lvula de combustible est&aacute; equipada con una taza de
sedimentos de combustible, una pantalla y una junta t&oacute;rica
que necesitan limpieza.
N
o
R tf
ep o
r
ro
du
ct
io
• Reemplace el filtro de aire del motor1
emisiones sea hecho “sin costo alguno”, un distribuidor
autorizado por la f&aacute;brica debe realizar el trabajo. Consulte
la secci&oacute;n Garant&iacute;a de emisiones.
n
Mantenimiento
1. Gire la v&aacute;lvula de combustible a la posici&oacute;n OFF (0).
2. Retire la taza de sedimentos de la v&aacute;lvula de
combustible. Retire la junta t&oacute;rica y la pantalla de la
v&aacute;lvula de combustible.
Realice el mantenimiento con mayor frecuencia en condiciones de
polvo o suciedad.
Para realizar el mantenimiento, recurra a un distribuidor autorizado.
Recomendaciones generales
El mantenimiento peri&oacute;dico mejorar&aacute; el rendimiento
y prolongar&aacute; la vida &uacute;til del generador. Para los
mantenimientos, recurra a un distribuidor autorizado.
La garant&iacute;a del generador no cubre los elementos sujetos
a un uso indebido o negligente por parte del operador.
Para hacer valer la garant&iacute;a, el usuario deber&aacute; mantener el
generador conforme a las instrucciones de este manual.
Todos los ajustes y las reparaciones se deber&aacute;n realizar
al menos una vez por temporada. La instalaci&oacute;n de una
buj&iacute;a nueva y la limpieza del filtro de aire garantizan una
mezcla de combustible-aire correcta y permiten que el
motor funcione mejor y dure m&aacute;s. Siga los requisitos
establecidos en el Plan de mantenimiento.
Control de emisiones
Cualquier individuo o establecimiento de reparaciones de
motores peque&ntilde;os para aplicaciones fuera de carretera
puede realizar el mantenimiento, reemplazo o reparaci&oacute;n
de los dispositivos o sistemas de control de emisiones.
Sin embargo, para que el mantenimiento del control de
Pantalla
Junta t&oacute;rica
Taza de
sedimentos
3. Limpie la taza de sedimentos, la junta t&oacute;rica y la
pantalla con un disolvente que no sea inflamable.
S&eacute;quelos por completo.
4. Coloque la pantalla y la junta t&oacute;rica en la v&aacute;lvula de
combustible. Instale la taza de sedimentos y apri&eacute;tela
firmemente.
5. Coloque la v&aacute;lvula de combustible en la posici&oacute;n ON
(I) y verifique que no haya goteo. Vuelva a colocar la
v&aacute;lvula de combustible si hay goteo.
13
Mantenimiento
Mantenimiento del motor
Recomendaciones para el aceite
Recomendamos el uso de aceites Briggs &amp; Stratton con
garant&iacute;a certificada para un mejor rendimiento. Otros
aceites detergentes de alta calidad son aceptables si
cuentan con la clasificaci&oacute;n de servicio SG, SH, SJ o
superior. No use aditivos especiales. Consulte la secci&oacute;n
Piezas de servicio comunes.
Las temperaturas exteriores determinar&aacute;n la viscosidad
adecuada del aceite para el motor. Use la tabla para
seleccionar la mejor viscosidad para el rango de
temperatura exterior esperado.
AVISO El llenado de aceite en exceso podr&iacute;a impedir el
arranque del motor o provocar dificultades de arranque.
• No agregue aceite en exceso.
• Si sobrepasa la marca FULL (LLENO) en la varilla de
aceite, drene aceite para reducir el nivel hasta la marca
FULL (LLENO) en la varilla.
5. Vuelva a colocar la varilla y apri&eacute;tela.
AVISO No intente arrancar el motor antes de suministrarle
adecuadamente el aceite recomendado. Esto podr&iacute;a
provocar una aver&iacute;a en el motor.
PRECAUCI&Oacute;N Evite el contacto prolongado o
repetido de la piel con el aceite usado del motor. Se
ha demostrado que el aceite usado de motor produce
c&aacute;ncer de piel en algunos animales de laboratorio. Lave
minuciosamente las &aacute;reas expuestas con agua y jab&oacute;n.
n
MANTENER FUERA DEL ALCANCE DE LOS
NI&Ntilde;OS. NO CONTAMINE. CONSERVE
RECURSOS. DEPOSITE EL ACEITE USADO EN
UN PUNTO DE RECOGIDA.
N
o
R tf
ep o
r
ro
du
ct
io
C&oacute;mo cambiar el aceite del motor
Si usa el generador en condiciones extremas de suciedad,
polvo o calor, cambie el aceite con m&aacute;s frecuencia.
* El uso de SAE 30 a temperaturas inferiores a 4&deg;C (40&deg;F)
provocar&aacute; dificultades de arranque.
** El uso de 10W30 a temperaturas superiores a 27&deg;C
(80&deg;F) puede provocar un aumento en el consumo de
aceite. Revise el nivel de aceite con m&aacute;s frecuencia.
Revisar/agregar aceite de motor
Compruebe el nivel de aceite antes de cada uso o cada
8 horas de funcionamiento, como m&iacute;nimo. Rellene si es
necesario.
Cambie el aceite con el motor caliente despu&eacute;s de haber
funcionado de la siguiente manera:
1. Aseg&uacute;rese de que la unidad est&eacute; sobre una superficie
nivelada.
2. Retire el tap&oacute;n de drenaje del aceite y drene el aceite
por completo en un contenedor adecuado.
1. Aseg&uacute;rese de que el generador est&eacute; sobre una
superficie nivelada.
2. Limpie el &aacute;rea alrededor del orificio de llenado de
aceite, retire la varilla indicadora de nivel y l&iacute;mpiela
con un trapo limpio. Instale nuevamente la varilla del
aceite. S&aacute;quela y compruebe el nivel de aceite.
AVISO No atornille la varilla al verificar el nivel de aceite.
3. Verifique que el aceite alcance la marca de FULL (lleno)
en la varilla. Vuelva a colocar la varilla y apri&eacute;tela.
Lleno
Tap&oacute;n de
drenaje del
aceite
3. Instale de nuevo el tap&oacute;n de drenaje del aceite y
apriete firmemente. Retire la varilla del aceite.
4. Vierta lentamente el aceite recomendado
(aproximadamente 36 oz. (1,0 l)) en el orificio de llenado
de aceite. Deje de verter aceite por un momento para
permitir que el aceite se asiente. Vierta aceite hasta que
alcance la marca FULL (lleno) en la varilla.
5. Limpie la varilla del aceite cada vez que verifique el
nivel de aceite. No agregue aceite en exceso.
4. De ser necesario, vierta lentamente aceite en el
orificio de llenado de aceite hasta la marca de llenado
de la varilla. No agregue aceite en exceso.
14
6. Instale de nuevo la varilla del aceite. Apriete el tap&oacute;n
firmemente.
7. Limpie el aceite que se haya derramado.
BRIGGSandSTRATTON.COM
Mantenimiento
Mantenimiento del filtro de aire
Si se usa con un filtro de aire sucio, el motor no funcionar&aacute;
correctamente y puede sufrir da&ntilde;os. Limpie o reemplace el
filtro de aire con mayor frecuencia si opera en un lugar que
haya polvo o suciedad.
4.Revise la separaci&oacute;n de los electrodos con un
calibrador de separaciones y, de ser necesario,
restablezca la separaci&oacute;n de la buj&iacute;a conforme a la
separaci&oacute;n recomendada (consulte Especificaciones).
1. Afloje los tornillos y remueva la tapa del filtro de aire.
Base
Filtro
5. Instale la buj&iacute;a y apriete firmemente.
Tapa
Inspecci&oacute;n del silenciador y del extintor de chispas
El silenciador de escape del motor posee una pantalla
apagachispas. Inspeccione el silenciador en busca de
grietas, corrosi&oacute;n u otros da&ntilde;os. Inspeccione la pantalla
apagachispas para detectar da&ntilde;os u obstrucciones por
carb&oacute;n. Si se encuentra una obstrucci&oacute;n por carb&oacute;n
se encuentra, limpie con cepillo y solvente comercial o
reemplace la pantalla apagachispas si est&aacute; da&ntilde;ada.
&iexcl;ADVERTENCIA! El contacto con el &aacute;rea del
silenciador puede causar quemaduras que
podr&iacute;an comportar la muerte o lesiones graves.
N
o
R tf
ep o
r
ro
du
ct
io
2. Retire cuidadosamente el cartucho del filtro de la
base.
n
Tornillos
3. Vuelva a instalar el conjunto del filtro de aire limpio
(o uno nuevo) en la base. Deseche el filtro viejo
adecuadamente.
AVISO Si el filtro est&aacute; excesivamente sucio, c&aacute;mbielo
por uno nuevo. Consulte la secci&oacute;n Piezas de servicio
comunes.
4. Instale el conjunto del filtro de aire y la tapa sobre la
base y apriete los tornillos.
Realizar el mantenimiento de la buj&iacute;a
Cambiar la buj&iacute;a har&aacute; que el motor arranque m&aacute;s
f&aacute;cilmente y funcione mejor.
• NO toque las piezas calientes.
• Operar el motor en un &aacute;rea boscosa, de matorrales
o pastosa es una violaci&oacute;n de la Secci&oacute;n 4442 del
C&oacute;digo de recursos p&uacute;blicos de California, a menos
que el sistema de escape est&eacute; equipado con un extintor
de chispas, como se establece en la Secci&oacute;n 4442,
que funcione de forma eficiente. Otras jurisdicciones
federales o estatales pueden tener leyes similares,
para m&aacute;s informaci&oacute;n consulte la Parte 261.52 de la
Regulaci&oacute;n federal 36 del C&oacute;digo de regulaciones
federales (Code of Federal Regulations, CFR).
1. Limpie el &aacute;rea alrededor de la buj&iacute;a.
2. Retire e inspeccione la buj&iacute;a.
3.Cambie la buj&iacute;a si los electrodos est&aacute;n picados o
quemados, o si la porcelana est&aacute; agrietada. Utilice la
buj&iacute;a de repuesto recomendada. Consulte la secci&oacute;n
Piezas de servicio comunes.
15
Almacenamiento
1. Retire los 4 tornillos que conecten la protecci&oacute;n
t&eacute;rmica al silenciador.
Pantalla del extintor de chispas
Tornillos
Protecci&oacute;n
t&eacute;rmica
Mofle
Tornillos
2. Retire los 4 tornillos que sujetan la pantalla del
extintor de chispas.
3. Obtenga un pantalla de reemplazo. Consulte la
secci&oacute;n Piezas de servicio comunes.
4. Vuelva a sujetar la pantalla la protecci&oacute;n del
silenciador.
No es necesario vaciar la gasolina del motor si se a&ntilde;ade
estabilizador de combustible conforme a las instrucciones.
Haga funcionar el motor durante 2 minutos para que el
estabilizador circule por todo el sistema de combustible antes
del almacenamiento.
Si no se ha agregado un estabilizador de combustible a la
gasolina en el motor, deber&aacute; vaciarla completamente en
un contenedor aprobado. Haga funcionar el motor hasta
que se detenga por falta de combustible. Se recomienda
usar un estabilizador de combustible en el recipiente de
almacenamiento para mantener el combustible en perfecto
estado.
&iexcl;ADVERTENCIA! El combustible y sus vapores
son extremadamente inflamables y explosivos,
lo que podr&iacute;a causar quemaduras, incendios o
explosiones que conlleven la muerte o lesiones graves.
N
o
R tf
ep o
r
ro
du
ct
io
Piezas de servicio comunes
Filtro de aire. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 704928
Buj&iacute;a . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 704948
Botella de aceite de motor . . . . . . . . . . . . . . . . . 100028
Botella de aceite sint&eacute;tico. . . . . . . . . . . . . . . . . . 100074
Estabilizador de combustible. . . . . . 100120 o 100117
Contacte a un distribuidor de servicio autorizado o visite
BRIGGSandSTRATTON.COM para consultar una lista
completa de partes y diagramas.
El combustible en mal estado provoca la formaci&oacute;n de
dep&oacute;sitos de &aacute;cido y goma en el sistema de combustible
o en piezas esenciales del carburador. Para mantener el
combustible fresco, utilice el Estabilizador y Tratamiento
de Combustible de F&oacute;rmula Avanzada Briggs &amp; Stratton&reg;,
disponible en los lugares de venta de piezas de servicio
originales Briggs &amp; Stratton. Consulte la secci&oacute;n Piezas de
servicio comunes.
n
Reemplace el extintor de chispas de la siguiente forma:
Almacenamiento
Si no usar&aacute; el generador durante m&aacute;s de 30 d&iacute;as,
considere las siguientes pautas de almacenamiento.
Instrucciones de almacenamiento a largo plazo
1. Limpie el generador como se indica en la secci&oacute;n
Limpieza.
2. Cambie el aceite del motor con el motor a&uacute;n caliente
y drene el aceite desde el c&aacute;rter. Vuelva a llenar con
un aceite de grado recomendado. Consulte la secci&oacute;n
C&oacute;mo cambiar el aceite del motor.
3. Trate o drene el combustible del generador, ya que el
combustible puede echarse a perder si se almacena
durante m&aacute;s de 30 d&iacute;as.
• Al almacenar combustible o equipo con combustible
en el tanque, mant&eacute;ngalo alejado de calderas, estufas,
calentadores de agua, secadoras de ropa u otros
aparatos que tengan una llama piloto u otras fuentes de
ignici&oacute;n que puedan prender en fuegos los vapores del
combustible.
• Detenga el motor del generador y d&eacute;jelo enfriar durante
al menos 2 minutos antes de quitar la tapa de llenado de
combustible. Afloje lentamente la tapa para eliminar la
presi&oacute;n del tanque. Vac&iacute;e el tanque de combustible a la
intemperie. Mantenga el combustible alejado de chispas,
llamas abiertas, llamas pilotos, fuentes de calor y otras
fuentes de ignici&oacute;n.
• Compruebe con frecuencia si existen grietas o fugas en
las mangueras de combustible, el tanque, la tapa y los
accesorios. Cambie si es necesario.
4. Almacene el generador en un &aacute;rea limpia y seca,
y cubra la unidad con una funda adecuada que no
retenga la humedad.
&iexcl;ADVERTENCIA! Las fundas para
almacenamiento pueden causar un incendio que
conlleve la muerte o lesiones graves.
• No cubra un generador caliente con una funda para
almacenamiento. Deje enfriar el equipo durante el tiempo
necesario antes de cubrirlo.
16
BRIGGSandSTRATTON.COM
Soluci&oacute;n de problemas/Especificaciones
Causa
El motor funciona, pero la salida
de CA no est&aacute; disponible.
El motor funciona bien sin
carga, pero se atasca cuando se
conectan las cargas.
1. Uno de los disyuntores est&aacute; abierto.
2. Mala conexi&oacute;n o conjunto de cables
defectuosos.
3. El dispositivo conectado es
deficiente.
1. El generador est&aacute; sobrecargado.
1. Restablezca el disyuntor.
2. Revise y repare.
3. Conecte otro dispositivo en buenas
condiciones.
1. Consulte la secci&oacute;n Capacidad del
generador.
1. El interruptor del motor est&aacute; en la
posici&oacute;n de apagado OFF (0).
1. Coloque el interruptor del motor en
la posici&oacute;n de encendido ON (I).
3. Bajo nivel de aceite.
3. Llene el c&aacute;rter hasta el nivel
adecuado o coloque el generador
sobre una superficie plana.
2. La v&aacute;lvula de combustible est&aacute; en la
posici&oacute;n de apagado OFF (0).
El motor no arranca; arranca
y funciona en forma forzada
o se apaga cuando est&aacute; en
funcionamiento.
Soluci&oacute;n
4. El filtro de aire est&aacute; sucio.
5. Sin combustible.
6. El cable de la buj&iacute;a no est&aacute; conectado
a la buj&iacute;a.
4. Limpie o reemplace el filtro de aire.
5. Llene el tanque de combustible.
6. Conecte el cable a la buj&iacute;a.
7. Espere 5 minutos y vuelva a
arrancar el motor.
N
o
R tf
ep o
r
ro
du
ct
io
7. Ahogado con combustible.
2. Coloque la v&aacute;lvula de combustible
en la posici&oacute;n de encendido ON (I).
n
Problema
Para cualquier otro problema, consulte a un distribuidor autorizado de Briggs &amp; Stratton.
Especificaciones
Vatios* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6,250
Vatios de arranque** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8,500
Corriente CA a 240 voltios . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26,0 A
Corriente CA a 120 voltios . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52,0 A
Frecuencia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60 Hz a 3600 rpm
Fase . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Monof&aacute;sico
Desplazamiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 420 cc (25,63 cu. in.)
Separaci&oacute;n de la buj&iacute;a . . . . . . . . . . . . . . . . . . . . . . . . . . 0,76 mm (0,030 in).
Capacidad de combustible . 28.4 litros (7,5 galones estadounidenses)
Capacidad de aceite . . . . . . . . . . . . . . . . . . . . . . . . . . 1,0 litros (36 onzas).
Potencia nominal: El valor de potencia bruta nominal de cada modelo de motor de gasolina est&aacute; indicado en una etiqueta conforme al
c&oacute;digo J1940, Procedimiento de valoraci&oacute;n de potencia y par de torsi&oacute;n para motores peque&ntilde;os, de la Society of Automotive Engineers
(Sociedad de Ingenieros de Automoci&oacute;n, SAE) y se ajusta conforme al c&oacute;digo SAE J1995. Los valores de par de torsi&oacute;n se obtienen
a 2600 RPM para los motores con indicaci&oacute;n de “rpm” en la etiqueta y a 3060 RPM para todos los dem&aacute;s; los valores de potencia se
obtienen a 3600 RPM. Las curvas de potencia bruta se pueden ver en www.BRIGGSandSTRATTON.COM. Los valores de potencia
neta se obtienen con el escape y filtro de aire instalados, mientras que los valores de potencia bruta se obtienen sin estos elementos. La
potencia bruta real del motor es superior a la potencia neta del motor y depende, entre otros factores, de las condiciones ambientales
de uso y de las variaciones entre distintos motores del mismo modelo. Dada la amplia variedad de productos que utilizan nuestros
motores, es posible que el motor de gasolina no desarrolle la potencia bruta nominal en determinados equipos. Esta diferencia se debe
a los siguientes factores, entre otros: variedad de componentes del motor (filtro de aire, escape, carga, refrigeraci&oacute;n, carburador, bomba
de combustible, etc.), limitaciones de la aplicaci&oacute;n, condiciones ambientales de uso (temperatura, humedad, altitud) y variaciones entre
distintos motores de un mismo modelo. Debido a limitaciones de fabricaci&oacute;n y capacidad, Briggs &amp; Stratton puede sustituir un motor de
una potencia nominal mayor por este motor.
*Generador seg&uacute;n la norma ANSI/PGMA G300-2015 de la PGMA, Seguridad y Desempe&ntilde;o de Generadores Port&aacute;tiles.
** seg&uacute;n Briggs &amp; Stratton 628K
17
Garant&iacute;a
NORMAS DE GARANT&Iacute;A DE PRODUCTOS BRIGGS &amp; STRATTON
GARANT&Iacute;A LIMITADA
Briggs &amp; Stratton se compromete a que, durante el per&iacute;odo de garant&iacute;a especificado a continuaci&oacute;n, reparar&aacute; o sustituir&aacute;, de manera gratuita, cualquier pieza con
defectos de material o fabricaci&oacute;n, o de ambos. El comprador deber&aacute; correr con los gastos de transporte del producto que env&iacute;e para reparaci&oacute;n o reemplazo
al amparo de esta garant&iacute;a. Esta garant&iacute;a tiene vigencia y est&aacute; sujeta a las condiciones que se establecen m&aacute;s adelante. Para el servicio de garant&iacute;a, busque el
distribuidor de servicio autorizado m&aacute;s cercano en el mapa localizador de distribuidores en BRIGGSandSTATTON.COM. El comprador debe ponerse en contacto
con el distribuidor autorizado y poner el producto a disposici&oacute;n del mismo para que lo inspeccione y lo pruebe.
No existe otra garant&iacute;a expresa. Las garant&iacute;as impl&iacute;citas, inclusive aquellas de comerciabilidad y de idoneidad para un prop&oacute;sito en particular, se
limitan al per&iacute;odo de garant&iacute;a expresado abajo, o hasta los l&iacute;mites permitidos por la ley. La responsabilidad por da&ntilde;os fortuitos o indirectos est&aacute;
excluida en tanto lo permita la ley. Algunos pa&iacute;ses o estados no permiten limitar la duraci&oacute;n de una garant&iacute;a impl&iacute;cita ni excluir o limitar los da&ntilde;os secundarios y
derivados. Por tanto, es posible que las limitaciones y exclusiones mencionadas no sean aplicables en su caso. Esta garant&iacute;a le otorga derechos legales espec&iacute;ficos,
y tambi&eacute;n podr&iacute;a tener otros que var&iacute;an seg&uacute;n el estado o el pa&iacute;s.**
PER&Iacute;ODO DE GARANT&Iacute;A
Uso particular
Uso comercial
Equipo
Art&iacute;culo
24 meses ▲
12 meses
Motor*
24 meses
12 meses
Bater&iacute;a (si est&aacute; instalada)
3 meses
Ninguno
▲ Despu&eacute;s de 12 meses, la garant&iacute;a &uacute;nicamente cubre las partes.
* Se aplica &uacute;nicamente a los motores Briggs &amp; Stratton. La cobertura de la garant&iacute;a de los motores que no sean Briggs &amp; Stratton es proporcionada por el fabricante del
motor. La declaraci&oacute;n de garant&iacute;a de emisiones cubre los comentarios relacionados con las emisiones.
N
o
R tf
ep o
r
ro
du
ct
io
n
** En Australia, nuestros productos est&aacute;n cubiertos por garant&iacute;as ineludibles de acuerdo con la legislaci&oacute;n sobre consumo de este pa&iacute;s. Tiene derecho a un recambio
o devoluci&oacute;n en caso de aver&iacute;a grave y a una compensaci&oacute;n por las posibles p&eacute;rdidas o da&ntilde;os razonables previsibles. Asimismo, si la ver&iacute;a no es grave, tiene derecho
a que se reparen o reemplacen los productos si no tienen una calidad aceptable. Para servicio de garant&iacute;a, localice al distribuidor de servicio autorizado m&aacute;s cercano
con nuestro mapa en BRIGGSandSTRATTON.COM, llame al 1300 274 447, o bien, env&iacute;e un correo electr&oacute;nico a [email protected], o escriba a
Briggs &amp; Stratton Australia Pty Ltd, 1 Moorebank Avenue, NSW, Australia, 2170.
El per&iacute;odo de garant&iacute;a comienza en la fecha de compra del primer consumidor o usuario comercial final. &laquo;Uso particular&raquo; significa uso dom&eacute;stico residencial personal
por un consumidor minorista. &laquo;Uso comercial&raquo; significa los dem&aacute;s usos, lo que incluye el uso para prop&oacute;sitos comerciales, generar ingresos o alquiler. Una vez que el
producto se haya usado para fines comerciales, de ah&iacute; en adelante se considerar&aacute; uso comercial a efectos de esta garant&iacute;a.
Guarde el recibo comprobante de compra. Si no se proporciona una prueba de la fecha de compra inicial en el momento se solicitar servicio de garant&iacute;a, se utilizar&aacute; la
fecha de fabricaci&oacute;n del producto para determinar el per&iacute;odo de garant&iacute;a. No es necesario el registro del producto para obtener el servicio de garant&iacute;a de los productos
Briggs &amp; Stratton.
ACERCA DE LA GARANT&Iacute;A
El servicio de garant&iacute;a solo est&aacute; disponible a trav&eacute;s de los distribuidores de servicio autorizados de Briggs &amp; Stratton. La mayor parte de las reparaciones bajo garant&iacute;a
se atienden de manera rutinaria, pero algunas veces las solicitudes de reparaciones bajo garant&iacute;a podr&iacute;an no ser apropiadas Esta garant&iacute;a S&Oacute;LO cubre defectos en
materiales y mano de obra. No cubre los da&ntilde;os ocasionados por un uso incorrecto o un mal uso, un mantenimiento o unas reparaciones inadecuadas, el desgaste y la
rotura propios del uso, o bien el uso de un combustible en mal estado o no aprobado.
Uso no adecuado y mal uso: el uso correcto y para el que se ha dise&ntilde;ado este equipo se describe en el manual del usuario. Si el producto no se usa de la manera
que se describe en el manual del usuario o si el producto se usa despu&eacute;s de que haya resultado da&ntilde;ado, quedar&aacute; anulada la garant&iacute;a. La garant&iacute;a queda anulada si se
ha borrado el n&uacute;mero de serie del producto o el producto ha sido modificado de alguna manera, o si el producto presenta indicios de haber sido usado incorrectamente,
por ejemplo, da&ntilde;os producidos por un impacto o da&ntilde;os producidos por corrosi&oacute;n qu&iacute;mica/agua.
Mantenimiento o reparaciones inadecuadas: el producto debe someterse a labores de mantenimiento de acuerdo con los procedimientos y plazos establecidos en
el manual del usuario, y para el mantenimiento y las reparaciones se deben utilizar piezas Briggs &amp; Stratton originales o equivalentes. La garant&iacute;a no cubre los da&ntilde;os
ocasionados por la falta de mantenimiento o el uso de piezas no originales.
Desgaste normal: al igual que otros dispositivos mec&aacute;nicos, el producto est&aacute; sujeto a desgaste incluso si se realiza un mantenimiento correcto. Esta garant&iacute;a no cubrir&aacute;
la reparaci&oacute;n cuando el uso normal haya agotado la vida &uacute;til de una pieza o del aparato. Los accesorios y elementos de mantenimiento como filtros, correas, hojas
cortantes y pastillas de freno (excepto las pastillas de freno de los motores) no est&aacute;n cubiertos por la garant&iacute;a por sus propias caracter&iacute;sticas, a no ser que la causa sea
un defecto del material o de fabricaci&oacute;n.
Combustible en mal estado o no aprobado: para que este producto funcione correctamente, se necesita combustible fresco que cumpla los criterios especificados
en el manual del usuario. Los da&ntilde;os al motor o al equipo causados por combustible en mal estado o por el uso de combustibles (como, por ejemplo, las mezclas de
etanol E15 o E85) no est&aacute;n cubiertos por la garant&iacute;a.
Otras exclusiones: esta garant&iacute;a excluye cualquier da&ntilde;o provocado por accidente, uso incorrecto, modificaciones, alteraciones, mantenimiento incorrecto, congelaci&oacute;n
o deterioro producido por productos qu&iacute;micos. Tambi&eacute;n excluye cualquier complemento o accesorio que no se incluyera en el paquete original del producto. No existe
ninguna cobertura de garant&iacute;a para equipos que se usen para generar energ&iacute;a principal en lugar de energ&iacute;a de uso ni para equipos que se usen en aplicaciones de
soporte vital. Esta garant&iacute;a no incluye equipos o motores usados, reacondicionados, de segunda mano o de demostraci&oacute;n. Esta garant&iacute;a excluye los fallos debidos a
hechos fortuitos y a otros acontecimientos de fuerza mayor que escapan al control del fabricante.
80011053_ES Rev A
18
BRIGGSandSTRATTON.COM
">
Hello! I am an AI chatbot specifically trained to assist you with the Simplicity 030592J-00 Operator's Manual. I have thoroughly reviewed the document and can help you locate the exact information you need or explain the content in clear and simple terms. Whether you’re looking for guidance on specific features, troubleshooting steps, or general usage, feel free to ask your questions. The more details you provide about your concerns or needs, the more accurately and effectively I can assist you!
Assistant typing
Assistant terminated
Related

Simplicity 030681-00 Operator's Manual

Simplicity 030681-00 Operator's Manual

Simplicity 030841 Operator's Manual

Simplicity 030709-00 Operator's Manual

Simplicity 030552A-00 Operator's Manual

Simplicity 030552A-00 Operator's Manual

Simplicity 030841 Operator's Manual

Simplicity R030790-01 Operator's Manual

Simplicity MANUAL, GEN, B&S, STORM Manual

Simplicity 030747-01 Manual

Simplicity 030592E-00 Operator's Manual

Simplicity 030552-01 Operator's Manual
