Simplicity 030814-00 Setup Guide

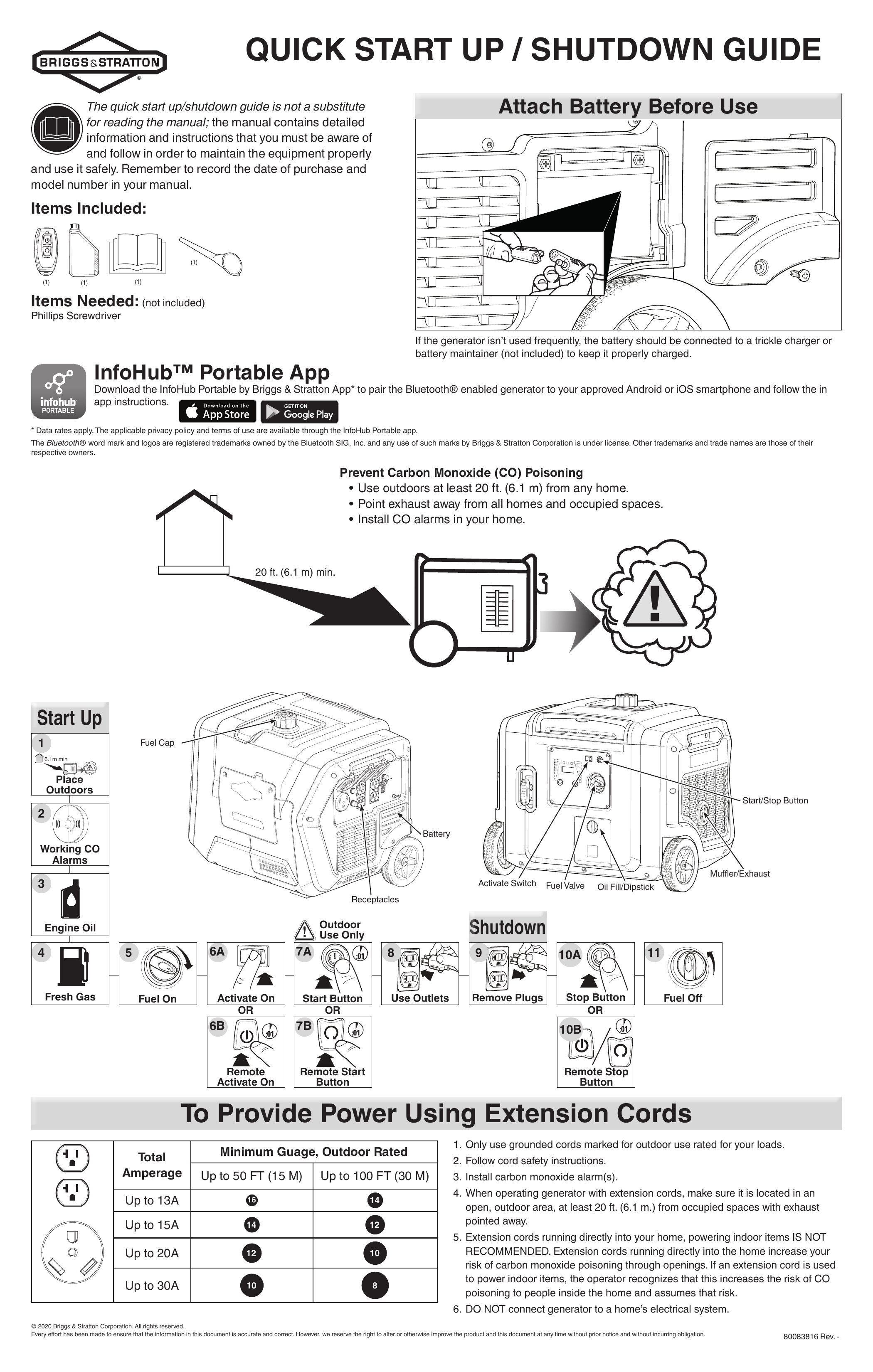

QUICK START UP / SHUTDOWN GUIDE
Attach Battery Before Use
The quick start up/shutdown guide is not a substitute
for reading the manual; the manual contains detailed
information and instructions that you must be aware of
and follow in order to maintain the equipment properly
and use it safely. Remember to record the date of purchase and
model number in your manual.
Items Included:
Items Needed: (not included)
Phillips Screwdriver
If the generator isn’t used frequently, the battery should be connected to a trickle charger or
battery maintainer (not included) to keep it properly charged.
InfoHub™ Portable App
Download the InfoHub Portable by Briggs & Stratton App* to pair the Bluetooth® enabled generator to your approved Android or iOS smartphone and follow the in
app instructions.
* Data rates apply. The applicable privacy policy and terms of use are available through the InfoHub Portable app.
The Bluetooth® word mark and logos are registered trademarks owned by the Bluetooth SIG, Inc. and any use of such marks by Briggs & Stratton Corporation is under license. Other trademarks and trade names are those of their
respective owners.
Prevent Carbon Monoxide (CO) Poisoning
• Use outdoors at least 20 ft. (6.1 m) from any home.
• Point exhaust away from all homes and occupied spaces.
• Install CO alarms in your home.
20 ft. (6.1 m) min.
Start Up
1
Fuel Cap
6.1m min
Place
Outdoors
Start/Stop Button
2
Battery
Working CO
Alarms
3
Activate Switch
Receptacles
Engine Oil
4
6A
5
Fresh Gas
7A
Activate On
OR
Fuel On
6B
Remote
Activate On
Outdoor
Use Only
8
Use Outlets
Start Button
OR
7B
Fuel Valve
Shutdown
9
Remove Plugs
Muffler/Exhaust
Oil Fill/Dipstick
10A
Stop Button
OR
11
Fuel Off
10B
Remote Stop
Button
Remote Start
Button
To Provide Power Using Extension Cords
Total
Amperage
Minimum Guage, Outdoor Rated
Up to 50 FT (15 M)
Up to 100 FT (30 M)
Up to 13A
16
14
Up to 15A
14
12
Up to 20A
12
10
Up to 30A
10
8
1. Only use grounded cords marked for outdoor use rated for your loads.
2. Follow cord safety instructions.
3. Install carbon monoxide alarm(s).
4. When operating generator with extension cords, make sure it is located in an
open, outdoor area, at least 20 ft. (6.1 m.) from occupied spaces with exhaust
pointed away.
5. Extension cords running directly into your home, powering indoor items IS NOT
RECOMMENDED. Extension cords running directly into the home increase your
risk of carbon monoxide poisoning through openings. If an extension cord is used
to power indoor items, the operator recognizes that this increases the risk of CO
poisoning to people inside the home and assumes that risk.
6. DO NOT connect generator to a home’s electrical system.
© 2020 Briggs & Stratton Corporation. All rights reserved.
Every effort has been made to ensure that the information in this document is accurate and correct. However, we reserve the right to alter or otherwise improve the product and this document at any time without prior notice and without incurring obligation.
80083816 Rev. -
GUÍA RÁPIDA DE ARRANQUE/APAGADO
Conecte la batería antes de usar
La guía rápida de arranque/apagado no sustituye la
lectura del manual; el manual contiene información
detallada e instrucciones que debe conocer y seguir
para mantener el equipo en condiciones apropiadas
y usarlo de manera segura. Recuerde registrar la fecha de
compra y el número de modelo en su manual.
Elementos incluidos:
Elementos necesarios: (no incluidos)
Destornillador Phillips
Aplicación InfoHub™ Portable
Si el generador no se usa con frecuencia, la batería debe conectarse a un cargador lento o
un conservador de batería (no incluido) para mantenerla cargada.
Descargue la aplicación InfoHub Portable* para habilitar el sistema de Bluetooth® en su teléfono inteligente Android o iOS autorizado y siga las instrucciones de la
aplicación.
* Se aplican tarifas de datos
La palabra y logos Bluetooth® son marcas registradas propiedad de Bluetooth SIG, Inc., y cualquier uso de tales marcas por parte de Briggs & Stratton Corporation está sometido a un acuerdo de licencias. Otras marcas y nombres
comerciales son propiedad de sus respectivos dueños.
Evite la intoxicación por monóxido de carbono (CO)
• Utilice en exteriores al menos 6.1 m (20 pies) de cualquier casa.
• Apunte el escape en la dirección opuesta de las casas y de los
espacios donde haya personas u objetos.
• Instale alarmas de CO dentro de su casa.
6.1 m (20 pies) min.
Arranque
1
6,1 m
(20 pies) min.
Tapa de
combustible
Coloque en
exteriores
Botón de
arranque/parada
2
Batería
Alarmas de CO
funcionales
3
Interruptor de
activación
Tomacorrientes
Aceite del
motor
4
5
Gasolina
fresca
Combustible
encendido
Sólo para uso
en exteriores
7
6
Activación
encendida
OR
6B
Activación
remota
Botón de
arranque
OR
8
Usar
tomacorrientes
Válvula de
combustible Tapón/varilla indicadora
de nivel de aceite
Apagado
9
Retirar
enchufes
10
Botón de
parada
OR
7B
10B
Botón de
arranque remoto
Botón de
parada remota
Mofle/Escape
11
Combustible
apagado
Para proporcionar energía usando cables de extensión
Amperaje
total
Válvula mínima con clasificación para exteriores
Hasta 15m (50 pies)
Hasta 30m (100 pies)
Hasta 13A
16
14
Hasta 15A
14
12
Hasta 20A
12
10
Hasta 30A
10
8
© 2020 Briggs & Stratton Corporation. Todos los derechos reservados.
Se ha realizado el máximo esfuerzo para reunir en este manual la información más precisa y actualizada. No obstante, nos reservamos el derecho de
modificar o mejorar de cualquier otra forma el producto y este documento en cualquier momento y sin previo aviso, y sin incurrir en ninguna obligación.
1. Solo use cables de extensión con conexión a tierra identificados para el uso
en exteriores y con la clasificación adecuada para sus cargas.
2. Siga las instrucciones de seguridad de los cables.
3. Instale alarmas de monóxido de carbono.
4. Cuando use el generador con cables de extensión, asegúrese de colocarlo
en un área abierta, exterior, a una distancia de al menos 6,1 m (20 pies) de
espacios donde haya personas u objetos y con el escape apuntando en la
dirección opuesta.
5. NO SE RECOMIENDA usar cables de extensión para suministrar energía
a dispositivos para interiores. Los cables de extensión que se conectan
directamente a la casa aumentan el riesgo de intoxicación por monóxido de
carbono a través de orificios. Si se usa un cable de extensión para suministrar
energía a dispositivos para interiores, el operador reconoce que esto aumenta
el riesgo de intoxicación por monóxido de carbono de las personas que se
encuentren dentro de la casa y, por consiguiente, asume tal riesgo.
6. NO conecte el generador al sistema eléctrico de un casa.
