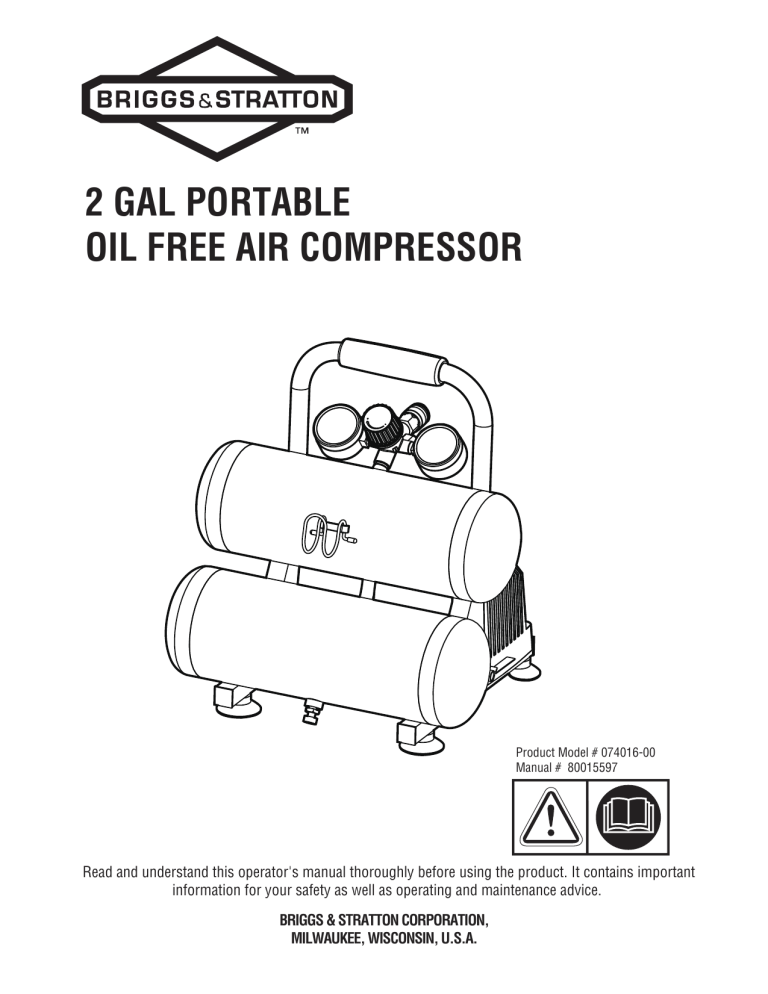

Simplicity 074016-00 Operator's Manual

2 GAL PORTABLE
OIL FREE AIR COMPRESSOR
Product Model # 074016-00
Manual # 80015597
Read and understand this operator's manual thoroughly before using the product. It contains important
information for your safety as well as operating and maintenance advice.
BRIGGS & STRATTON CORPORATION,
MILWAUKEE, WISCONSIN, U.S.A.
Thank you for purchasing this quality-built Briggs & Stratton ™ air compressor. We are pleased that
Briggs & Stratton™ brand. When operated and maintained
according to the instructions in this manual, your Briggs &Stratton air compressor will provide many
years of dependable service.
You can contact Briggs & Stratton™ Customer Service by phone at (800) 743-4115, or on the
Internet at BRIGGSandSTRATTON.COM.
Date Purchased
2
BRIGGSandSTRATTON.COM
CONGRATULATIONS ON YOUR
NEW PRODUCT PURCHASE!
Thank you for choosing a product from the Briggs & Stratton family of brands. We are honored that you chose
us as your power equipment provider.
WE STRIVE TO CREATE HELPFUL, DEPENDABLE PRODUCTS THAT YOU CAN RELY ON FOR YEARS TO
COME, WHILE COUNTING ON US TO SUPPORT YOU THROUGH THE LIFE OF YOUR PRODUCT.
onlineproductregistration.com or scan the code below from your mobile device.
•
•
Helpful maintenance and usage tips
•
•
Discounts and offers on future products
•
Product updates
product online.
Whether you absolutely love your new product or have a suggestion to enhance it, we’d love to hear from you
and value your feedback.
At your service,
David Cluka, Director of Customer Experience
Briggs & Stratton Corporation
SCAN THIS CODE to start the registration process on your mobile device. Data rates apply.
80015597
Table of Contents
Product Registration Form.................................................................................................... 3
Safety Guidelines.................................................................................................................. 5
Safety Information................................................................................................................ 6
Key Parts Diagram................................................................................................................ 7
Parts Description.................................................................................................................. 8
Operating Instructions.......................................................................................................... 9
Care and Maintenance.......................................................................................................... 10
Troubleshooting.................................................................................................................... 11
Limited Warranty............................................................................................
.................................. 13
Product Specifications.......................................................................................................... 14
Exploded View...................................................................................................................... 15
Parts List.............................................................................................................................. 16
SAVE THESE INSTRUCTIONS
This manual contains important safety and operating instructions.
Read all instructions and follow them with use of this product.
4
BRIGGSandSTRATTON.COM
Safety Guidelines
Important Safety Information
The manufacturer cannot possibly anticipate every possible circumstance that might involve a hazard. The warnings
work method, or operating technique that the manufacturer does not specifically recommend, you must satisfy
yourself that it is safe for you and others. You must also make sure that the procedure, work method, or operating
technique that you choose does not render the compressor unsafe.
Safety Symbols and Meanings
Toxic Fumes
Fire
Flying Objects
Electrical Shock
Warning
Operator's Manual
Bursting
Hot Surface
Hearing
The safety alert symbol indicates a potential hazard to personal injury. A signal word (DANGER, WARNING, or
CAUTION) is used with the alert symbol to designate a degree or level of hazard seriousness. A safety symbol may
be used to represent the type of hazard. The signal word NOTICE is used to address practices not related to personal
injury.
DANGER indicates a hazard which, if not avoided, will result in death or serious injury.
WARNING indicates a hazard which, if not avoided, could result in death or serious injury.
CAUTION indicates a hazard which, if not avoided, could result in minor or moderate injury.
Notice
address practices not related to personal injury.
5
Safety Information
DO NOT OPERATE THIS UNIT UNTIL YOU READ AND UNDERSTAND THIS
INSTRUCTION MANUAL FOR SAFETY, OPERATION, AND MAINTENANCE
INSTRUCTIONS.
WARNING
compressor.
High pressure air could result in death or serious injury. Never operate above maximum operating pressure
of the spray gun or tool. Drain water from tank after each use.
Do not weld or repair tank.
Do not operate with pressure switch or safety valve set above maximum allowable working pressure.
Hot compressor surfaces could result in serious injury. Allow compressor to cool before touching.
Inhalation hazard. Using compressor to supply breathing air could result in death or serious injury. Do not
use compressor to supply breathing air.
Risk of fire could result in death or serious injury.
Do not spray flammable materials in vicinity of any flame or ignition sources including the compressor unit.
Do not restrict compressor ventilation openings or place objects against or on top of compressor. Operate
compressor only in a clean, dry, well ventilated area.
Do not operate unattended. Always turn off and unplug unit when not in use.
Risk of serious eye injury. Always wear ANSI Z87.1 approved safety glasses when using air compressor. Do
not spray any part of the body.
Always wear hearing protection when using an air compressor. Failure to do so may result in hearing loss.
Shock risk could result in death or serious injury. Only connect compressor to a properly grounded
receptacle. KEEP CHILDREN AWAY FROM THE AIR COMPRESSOR AT ALL TIMES.
6
BRIGGSandSTRATTON.COM
Key Parts Diagram
F
D
E
K
C
H
J
G
B
A
I
I
A.
Electric Motor & Pump
G.
Pressure Relief Valve
B.
ON/OFF Switch
H.
Air Tank
C.
Air Line Outlet
I.
Drain Valve
D.
Regulated Pressure Gauge
J.
Power Cord
E.
Tank Pressure Gauge
K.
Hook
F.
Air Pressure Regulator
7
Parts Description
A. ELECTRIC MOTOR : The motor is used to power the pump.
AIR COMPRESSOR PUMP : The pump is used to compress the air and discharge it into the tank via
the piston moving up and down in the cylinder.
B. ON/OFF SWITCH : This switch turns on the compressor and is operated manually. When in the ON
position, it allows the compressor to start up or shut down automatically, without warning, upon air
demand. ALWAYS set this switch to OFF when the compressor is not being used, and before
unplugging the compressor.
C. AIR LINE OUTLET : The outlet is used to connect air hose with quick connector.
D. REGULATED PRESSURE GAUGE : The gauge is used to measure the regulated outlet pressure.
E. TANK PRESSURE GAUGE : The gauge is used to measure the store air pressure level of the tank.
It is not adjustable by the operator, and does not indicate line pressure.
F. AIR PRESSURE REGULATOR : The regulator is used to adjust line pressure to the tool you are using.
Turn the knob clockwise to increase pressure and counterclockwise to decrease pressure.
G. PRESSURE RELIEF VALVE : The valve is used to prevent system failures by relieving pressure from
the system. When the pressure reaches the preset level the pressure switch will not shut down the
motor, it will automatically pop open or you can pull the ring on the valve to open.
WARNING
Never attempt to open the drain valve when the tank pressure is more than 10 PSI.
H. AIR TANK : The tank is used to store the compressed air.
I . DRAIN VALVE : The drain valve is used to remove moisture from the air tank after the unit is shut off.
J. POWER CORD : This product is for use on a nominal 120-volt circuit and should be grounded. A cord
with a grounding plug must be used. Make sure the product is connected to an outlet having the same
configuration as the plug (see Figure 1). No adapter should be used with this product.
Check with a licensed electrician if the grounding instructions are not understood or there is doubt as
to whether the product is properly grounded. Do not modify the plug provided. If it will not fit the outlet,
have the proper outlet installed by a licensed electrician.
DANGER
Improper installation of the grounding plug will result in a risk
of electric shock. If repair or replacement of the cord or plug is
necessary, do not connect the grounding wire to either flat blade
terminal. The grounding wire is in the green outer surface.
Grounded
outlet
Plug
Grounding Pin
Figure 1
8
BRIGGSandSTRATTON.COM
Operating Instructions
B
F
C
I
B
F
C
F
G
I
B
G
9
Care and Maintenance
WARNING : To avoid personal injury, always shut off and unplug the unit and relieve all air pressure
from the system before performing.
Regular maintenance will ensure trouble-free operation.
Drain the
tank
To prevent corrosion inside the tank, the condensation must be
drained at the end of every workday. Be sure to wear protective
goggles. Relieve the air pressure in the system and then open the
drain valve on the bottom of the tank.
OPEN
Check the
relief valve
CLOSE
Pull the relief valve on the ring daily to ensure that it is
operating properly and to clear the valve of any possible
obstuctions.
Test for
leakage
Check all connections to see if tight. A small leak of any of part
(the tank, hoses, pipe connections or transfer tubes) will reduce
the unit's performance.
Spray a small amount of soapy water around the area of the
suspected leak with a spray bottle. If bubbles appear, repair or
replace the faulty component. Do not over tighten any connections.
Storage
Before storing the unit for a long period, use an air blow gun to
clean all dust and debris from the compressor. Disconnect and coil
the power cord up. Pull the pressure relief valve to release all
pressure from the tank. Drain all moisture from the tank. Cover
the entire unit to protect it from moisture and dust.
10
BRIGGSandSTRATTON.COM
Troubleshooting
PROBLEM
POSSIBLE CAUSE
1. Tank drain valve is open.
2. Fittings leak.
Low pressure not
enough air or
compressor does
not stop
3. Prolonged or excessive
use of air.
4. Compressor not large
enough.
5. Hole in air hose.
6. Tank leaks.
7. Blown seals.
8. Valve leaks.
9. Leaking or worn piston.
Air leaks from
1. Dirty or damaged regulator
regulator, or
regulator does not internal parts.
regulate pressure
1. This is normal.
Regulated pressure
2. Compressor not large
gauge reading
enough.
drops when air
accessory is being
used
Pressure relief
valve opens
1. Tank pressure exceeded
normal rating pressure.
2. Pressure switch stuck.
CORRECTIVE ACTION
1. Close tank drain valve.
2. Check fittings with soapy water. Tighten
or reseal leaking fittings. DO NOT OVER
TIGHTEN.
3. Decrease amount of air used.
4. Check air requirement of accessory.If it
is higher than CFM and pressure supplied
by compressor, you need a larger
compressor. Most accessories are rated at
25% of actual CFM while running
continuously.
5. Check and replace if necessary.
6.
WARNING: Immediately replace
tank. DO NOT attempt to repair.
7. Replace compressor assembly.
8. Replace compressor assembly.
9. Replace compressor assembly.
1. Replace regulator or internal parts.
1. If pressure drops to low, adjust regulator
while accessory is used.
2. Check air requirement of accessory. If it
is higher than CFM and pressure supplied
by compressor, you need a larger
compressor. Most accessories are rated at
25% of actual CFM while running
continuously.
1. Replace pressure switch.
2. Replace pressure switch.
11
Troubleshooting
PROBLEM
1. Tank pressure exceeds preset pressure
switch limit.
2. Fuse blown or circuit breaker tripped.
1. Motor will start automatically when tank
pressure drops below tank cut-in pressure.
2. Replace blown fuse or reset circuit
breaker. Do not use fuse or circuit breaker
with higher rating than specified for you
branch circuit.
● Check for proper fuse; "Fusetron" type T
is acceptable.
Check for low voltage and proper
extension cord size.
● Disconnect other applications from
circuit. Operate compressor on a dedicated
circuit.
3. Remove and clean or replace.
4. Check for proper gauge and extension
cord length.
5. Contact authorized service center.
●
Motor will not run
3. Check valve is stuck open.
4. Wrong wire gauge in cord or excessive
extension cord length.
5. Loose electrical connections.
12
CORRECTIVE ACTION
POSSIBLE CAUSE
BRIGGSandSTRATTON.COM
Briggs & Stratton Air Compressor Warranty Policy
TM
October, 2015
LIMITED WARRANTY
TM
BRIGGS & STRATTON is a trademark of BRIGGS & STRATTON CORPORATION and is used under license to Alton Industry
Co. Ltd®. Alton Industry Co. Ltd warrants this Briggs & Stratton brand product for a period of one year from the date of
original retail purchase against defects in materials and workmanship. Subject to the conditions and limitations described
below, if Alton Industry Co. Ltd determines this product is covered under this warranty, it will be replaced with the same
model or one of equal value or specification, at Alton Industry Co. Ltd’s option. Alton Industry Co. Ltd will bear the cost of
replacement. The purchaser must contact Alton Industry Co. Ltd® for all warranty authorizations.
There is no other express warranty. Implied warranties, including those of merchantability and fitness for a particular
purpose, are limited to one year, or to the extent permitted by law. Liability for incidental or consequential damages are
excluded to the extent exclusion is permitted by law. Some states or countries do not allow limitations on how long an
implied warrant lasts, and some states of countries do not allow the exclusion or limitation of incidental or consequential
damages, so the above limitation and exclusion may not apply to you. This warranty gives you specific legal rights and you
may also have other rights which vary from state to state or country to country.
Save your proof of purchase receipt. If you do not provide proof of the initial purchase date at the time warranty service is
requested, the manufacturing date of the product will be used to determine the warranty period. Product registration is not
required to obtain warranty service on Briggs & Stratton products.
These are our standard warranty terms, but occasionally there may be additional warranty coverage that was not determined at
time of publication. For a listing of current warranty terms for your air compressor, go to BRIGGSandSTRATTON.COM
This Limited warranty does not include the following:
A. Parts that are worn or broken or which have become inoperative due to abuse, misuse, accidental damage, neglect or lack of
proper installation, operation or maintenance (as outlined in the applicable owner’s manual or operating instructions) or product
that has been used for industrial, professional, commercial or rental purposes;
B. Normal wear and tear or expendable parts or accessories that may be supplied with the product which are expected to become
inoperative or unusable after a reasonable period of use;
C. Routine maintenance and consumable items such as, but not limited to fuel, lubricants, valves, belts, knobs, nuts, fluids,
tune-ups, or adjustments;
D. Damage caused by repairs made or attempted by persons not authorized by the manufacturer;
E. Product that was sold to the original purchaser as reconditioned or refurbished product (unless otherwise specified in writing);
F. Product or parts thereof if any part from another manufacturer has been installed or any repairs or alterations have been made
or attempted by unauthorized persons;
G. Normal deterioration of the exterior finish such as, but not limited to, scratches, dents, paint chips, nor any corrosion or
discoloring by heat, abrasive and chemical cleaners;
H. Component parts sold by and identified as the product of another company, which shall be covered under the other product
manufacturer’s warranty, if any.
For questions about our warranty on this product, contact us at:
Alton Industry LTD. Group
1031 North Raddant Road
Batavia Illinois 60510
888-899-0146
[email protected]
www.altonindustries.com
13
Product Specifications
Model No.
Pump
Motor
Voltage/Amps/HZ
Air Tank Capacity
Cut-in Pressure
Cut-out Pressure
CFM @ 40 PSI
CFM @ 90 PSI
Power Cord
074016-00/0120241
Oil free, Direct drive, Single stage
1/3 HP
120/2/60
2 Gallon
70 PSI
100 PSI
0.7*
0.5*
SJT 18 AWG / 72 in. Length
NOTE: Avoid use of extension cords. If use of an extension cord cannot be avoided, the cord should be a minimum
wire size of 12 AWG and no longer than 30 feet. Use only a 3-wire extension cord that has a 3-blade grounding plug
and a 3-slot receptacle that will accept the plug on the product.
*CFM: Cubic Feet per Minute.
This compressor is rated in accordance with ISO 1217, displacement compressors acceptance
tests.
14
BRIGGSandSTRATTON.COM
Exploded View
15
Parts List
PART
DESCRIPTION
QTY
PART
DESCRIPTION
QTY
1
Lock Washer Ø5
2
17
Regulator
1
2
Bolt M5x8
2
18
Handle Grip
1
3
Rubber Feet
4
19
Quick Coupler
1
4
Washer
4
20
Pressure Gauge
1
5
Bolt M5x12
4
21
ON/OFF Switch
1
6
Air Tank
1
22
Shroud
1
7
Drain Valve
1
23
Bolt M5x20
2
8
Frame Cap
4
24
Bolt M3x6
2
9
Hook
1
25
Fuse
1
10
Relief Valve
1
26
PCB holder
1
11
Through connector
1
27
Hex Bolt M5x16
4
12
Check valve plug
1
28
Motor & Pump Assembly
1
13
Check valve spring
1
29
Rubber Pad I
1
14
Pressure Switch
1
30
Power Cord
1
15
Transfer Tube
1
31
Rubber Pad II
2
16
Pressure Gauge
1
16
BRIGGSandSTRATTON.COM
COMPRESOR DE AIRE
PORTÁTIL SIN ACEITE
DE 7,57 LITROS
Producto # 074016-00
Manual # 80015597
Briggs & Stratton ™
Donde estamos
2
BRIGGSandSTRATTON.COM
CONGRATULATIONS ON VOUR
NEW PRODUCT PURCHASE!
Gracias por elegir un producto de la familia de marcas Briggs & Stratton usted. Nos sentimos honrados de que
nos haya elegido como su proveedor de equipos de energía.
NOS ESFORZAMOS POR CREAR PRODUCTOS CONFIABLES, ÚTILES QUE USTED PUEDE CONFIAR EN
LOS AÑOS VENIDEROS, MIENTRAS COUNTIIMG EN EEUU PARA APOYAR A TRAVÉS LA VIDA DE SU
PRODUCTO.
El registro de su producto es el primer paso para recibir la mejor experiencia post-venta. Para empezar, vaya a
onlineproductregistration.com o escanear el código de abajo desde su dispositivo móvil.
•
La confirmación de la garantía de la elegibilidad de cobertura •
Consejos de mantenimiento y uso votos
•
Partes más eficientes y apoyo de servicio
Descuentos y ofertas en productos futuros
•
Actualizaciones de Producto
•
Después de registrarse, usted recibirá un correo electrónico de confirmación que incluye una invitación a
calificar y comentar sobre su nuevo producto en línea.
Si a pesar de todo el amor de su nuevo producto o tiene alguna sugerencia para mejorarla, nos encantaría saber
de usted y valoramos sus comentarios.
A su servicio,
David Cluka, Director de Experiencia del Cliente
Briggs & Stratton Corporación
LEA ESTE CÓDIGO para iniciar el proceso de registro en el dispositivo móvil. Se aplican tarifas
de datos.
80015597
Índice
Formulario De Registro Del Producto.................................................................................... 3
Directrices De Seguridad..........................................................................................
........................ 5
Información De Seguridad.................................................................................................... 6
Clave Diagrama De Piezas..................................................................................................... 7
Descripción De Las Partes.................................................................................................... 8
Instruccions de Funcionamiento........................................................................................... 9
Cómo Desconectarla............................................................................................................. 10
Cuidado y Mantenimento ..................................................................................................... 11
Solución de Problemas ........................................................................................................ 14
Especificaciones Del Producto.............................................................................................. 15
Vista Detallada ..................................................................................................................... 16
Lista de Piezas...................................................................................................................... 17
GUARDE ESTAS INSTRUCCIONES
Este manual contiene instrucciones operativas y seguridad importante.
Lea todas las instrucciones y seguirlas con el uso de este producto.
4
BRIGGSandSTRATTON.COM
Directrices De Seguridad
Información importante de seguridad
El fabricante no puede anticipar todas las posibles circunstancias que puedan implicar un riesgo. Las advertencias
de este manual y las etiquetas y calcomanías adheridas a la unidad, por lo tanto, no todos los servicios incluidos.
Si utiliza un procedimiento, método de trabajo o técnica de operación que el fabricante no recomienda específicamente,
debe satisfacer a ti mismo de que es seguro para usted y los demás. También debe asegurarse de que el procedimiento,
método de trabajo o técnica de operación que elija no haga al compresor inseguro.
Símbolos de seguridad y significados
Vapores toxicos
Choque eléctrico
Advertencia
Fuego
Manual del operador
Muy lleno
Superficie caliente
Audición
El vuelo se opone
El símbolo de alerta de seguridad indica un riesgo potencial de lesiones personales. Una palabra (PELIGRO,
ADVERTENCIA o PRECAUCIÓN) se utiliza con el símbolo de alerta para designar un grado o nivel de gravedad del
riesgo. Un símbolo de seguridad puede ser usado para representar el tipo de peligro. La palabra de señalización
AVISO \ s utilizado para prácticas de dirección no relacionados con lesiones personales.
PELIGRO indica un peligro que, si no se evita, provocará la muerte o lesiones graves.
ADVERTENCIA indica un peligro que, si no se evita, vaca / t / resultado en la muerte o lesiones graves.
PRECAUCIÓN indica un peligro que, si no se evita, podría causar lesiones leves o moderadas.
aviso
prácticas de dirección no relacionados con lesiones personales.
5
Información De Seguridad
No opere esta unidad hasta que haya leído y entendido este MANUAL DE
INSTRUCCIONES PARA LAS INSTRUCCIONES DE SEGURIDAD, operación y
mantenimiento.
ADVERTENCIA
Riesgo de incendio causado por chispas del motor y el interruptor de presión podría ocasionar la muerte o
lesiones graves. No haga funcionar el compresor cerca de gas o vapor inflamable. Nunca almacene líquidos
o gases inflamables en * proximidades de compresor.
De aire de alta presión podría causar la muerte o lesiones graves. Nunca opere por encima de la presión
máxima de funcionamiento de la pistola o herramienta. Drene el agua del tanque después de cada uso.
No soldar o tanque reparación.
No opere con interruptor de presión o válvula de seguridad establecido por encima de la presión máxima
de trabajo permitida.
Superficies compresores calientes podrían causar lesiones graves. Permita que el compresor se enfríe
antes de tocarlo.
Peligro de inhalación. El uso del compresor para suministrar aire respirable puede causar la muerte o lesiones
graves. No hay compresor de uso para suministrar aire respirable.
Riesgo de incendio podría causar la muerte o lesiones graves.
No rocíe materiales inflamables en las proximidades de nada con fuego o de ignición, incluyendo el compresor.
No restrinja los orificios de ventilación del compresor o colocar objetos en contra o en la parte superior del
compresor. Opere el compresor sólo en un área limpia, seca y bien ventilada.
No ponga en funcionamiento sin vigilancia. Siempre apague y desenchufe la unidad cuando no esté en uso.
Riesgo de lesiones oculares graves. Siempre use ANSI Z87.1 gafas de protección cuando se utiliza el compresor
de aire. No rocíe cualquier parte del cuerpo.
Siempre use protección para los oídos cuando se utiliza un compresor de aire. El no hacerlo puede resultar en
la pérdida de la audición.
Riesgo de choque podría causar la muerte o lesiones graves. Sólo conecte el compresor a un receptáculo
de tierra. MANTENGA A LOS NIÑOS LEJOS DEL COMPRESOR DE AIRE EN TODO MOMENTO.
6
BRIGGSandSTRATTON.COM
Clave Diagrama De Piezas
F
D
E
K
C
H
J
G
B
I
A
A.
Motor electrico y bomba
G.
Valvula de descarga de presion
B.
Interruptor de ENCENDIDO/APAGADO
H.
Tanque de aire
C.
Salida de la linea de aire
I.
Valvula de drenaje (invisible)
D.
Indicador de presion regulado
J.
Cable de electrico (invisible)
E.
Indicador de presion del tanque
K.
Gancho
F.
Regulador de presion de aire
7
Descripción De Las Partes
A. MOTOR ELÉCTRICO : El motor se usa para hacer funcionar la bomba.
BOMBA COMPRESORA DE AIRE : La bomba se usa para comprimir el aire y descargarlo en el
tanque a través del pistón que se mueve hacia arriba y hacia abajo en el cilindro.
B. Interruptor de ENCENDIDO/APAGADO : Este interruptor enciende el compresor y se opera
manualmente. Cuando está en la posición de ENCENDIDO, permite que el compresor arranque o se
detenga automáticamente, sin aviso, segun la demanda de aire. SIEMPRE coloque este interruptor en
la posicion de APAGADO cuando el compresor no se esté usando y antes de desenchufar el compresor.
C. SALIDA DE LA LÍNEA DE AIRE : La salida se utiliza para conectar la manguera de aire con el conector
rápido.
D. INDICADOR DE PRESIÓN REGULADO : El indicador se usa para medir la presión de salida regulada.
E. INDICADOR DE PRESIÓN DEL TANQUE : El indicador se usa para medir el nivel de presiónde aire
almacenada en el tanque. El usuario no puede ajustarlo y no indica la presión de línea.
F. REGULADOR DE PRESIÓN DE AIRE : El regulador se usa para ajustar la línea de presión a la
herramienta que va a usar. Gire la perilla en dirección de las manecillas del reloj para aumentar la
presión y en dirección contraria a las manecillas del reloj para disminuir la presión.
G. VÁLVULA DE DESCARGA DE PRESIÓN : La válvula se usa para prevenir fallas en el sistema al liberar
la presión que se acumula en este. Cuando la presión alcance el nivel preestablecido, el interruptor de
presión no detendrá el motor, sino que este se abrirá automáticamente o usted podrá jalar el anillo en
la válvula para abrirlo.
¡ADVERTENCIA!
Nunca exceda la presión máxima de trabajo de la herramienta.
H. TANQUE DE AIRE : El tanque se usa para almacenar el aire comprimido.
I . VÁLVULA DE DRENAJE : Esta válvula de drenaje se usa para eliminar la humedad del tanque de aire
después de que la unidad se apaga.
J. CABLE ELÉCTRICO : Este producto está diseñado para usarse en un circuito nominal de 120 voltios
y debe contar con una puesta a tierra. Se debe usar un cable con un enchufe con puesta a tierra.
Asegúrese de que el producto esté conectado a un tomacorriente con la misma configuración que el
enchufe (consulte la Figura 1). No debe utilizarse ningún adaptador con este producto.
Consulte a un electricista certificado si no comprende las instrucciones de puesta a tierra o si no está
seguro si el producto tiene una puesta a tierra adecuada. No modifique el enchufe provisto. Si el
enchufe no encaja en el tomacorriente, pídale a un electricista
Tomacorriente
certificado queinstale el tomacorriente adecuado.
con puesta
PELIGRO
La instalación incorrecta del enchufe a tierra dará lugar a un
riesgo de descarga eléctrica. Si es necesario reparar o
reemplazar el cable o el enchufe, no conecte el cable de tierra a
cualquiera fl en la terminal de hoja. El cable de tierra se encuentra
en la superficie exterior de color verde.
8
a tierra
Enchufe
Clavija con puesta a tierra
BRIGGSandSTRATTON.COM
Instruccions de Funcionamiento
B
F
C
I
B
F
C
F
G
APAGADO
EN
I
9
Cómo Desconectarla
B
G
10
BRIGGSandSTRATTON.COM
Cuidado y Mantenimento
Drene el
tanque
Para evitar que se oxide el interior del tanque, la condensación se
debe drenar al final de cada día de trabajo. Asegurese de usar gafas
protectoras. Libere la presión de aire en el sistema y luego abra la
valvula de drenaje en la parte inferior del tanque.
ABRIR
Revise la
válvula de
descarga
Verifique que
no haya fugas
Almacenaje
A diario
CERRAR
Jale el anillo de la válvula de descarga de presión diariamente para
asegurarse de que la válvula funcione de manera adecuada y para
eliminar obstrucciones.
A diario
CVerifique que todas las conexiones estén apretadas. Una pequeña
fuga en cualquier pieza (el tanque, mangueras, conexiones de tuberías
o tubos de transferencia) reducirá el rendimiento de la unidad. Utilice
una botella con rociador para rociar una pequeña cantidad de agua
jabonosa alrededor del área donde habría una fuga. Si aparecen
burbujas, repare y reemplace el componente defectuoso. No apriete
demasiado las conexiones.
N/C
Antes de almacenar la unidad por un periodo prolongado, use una
pistola de aire para eliminar todo el polvo y los desechos del
compresor. Desconecte y enrolle el cable eléctrico. Jale la válvula
de descarga de presión para liberar toda la presión del tanque. Drene
toda la humedad del tanque. Cubra toda la unidad para protegerla del
polvo y la humedad.
N/C
11
Solución de Problemas
PROBLEMA
CAUSA POSIBLE
1. La válvula de drenaje del tanque está
abierta.
2. Los conectores tienen fugas.
3. Uso prolongado o excesivo de aire.
Poca presión,
aire insuficiente
o el compresor
no se detiene
4. El compresor no es lo suficientemente
grande.
5. Hay un agujero en la manguera de aire
comprimido.
6. El tanque tiene fugas.
7. Hay sellos fundidos.
8. La válvula tiene fugas.
9. El pistón tiene fugas o está desgastado.
Hay una fuga de
aire en el regulador 1. Las piezas internas del regulador están
o el regulador no dañadas o sucias
regula la presión
1. Esto es normal.
La lectura en el
2. El compresor no es lo suficientemente
indicador de
presión regulado grande.
baja cuando se usa
un accesorio de
aire
12
ACCIÓN CORRECTIVA
1. Cierre la válvula de drenaje del tanque.
2. Verifique las conexiones con agua
jabonosa. Apretar o vuelva a sellar
accesorios fugas. NO MÁS APRETAR.
3. Disminuya la cantidad de aire que se
utiliza.
4. Verifique el requerimiento de aire de
accessory.If que es mayor que CFM y la
presión suministrada por el compresor, es
necesario un mayor compresor. La mayoría
de los accesorios se han valorado en 25%
de CFM real durante la ejecución
continuamente.
5. Revise y reemplace si es necesario.
6.
WARNING: sustituya inmediatamente
tanque. NO intente reparar.
7. Reemplace el conjunto del compresor.
8. Reemplace el conjunto del compresor.
9. Reemplace el conjunto del compresor.
1. Reemplace las piezas internas del
regulador.
1. Si la presión baja, ajuste el regulador
mientras usa el accesorio.
2. Revise el requisito de aire del accesorio.
Si es más alto que los m3/min y la presión
suministrada por el compresor, necesitará
un compresor más grande. La mayoría de
los accesorios están clasificados para el
25% de los m3/min reales que se utilizan
durante el funcionamiento continuo.
BRIGGSandSTRATTON.COM
Solución de Problemas
La válvula de
descarga de
presión se abre
El motor no
funciona
1. La presión del tanque excede
la clasificación de presión normal.
2. El interruptor de presión está atascado.
1. Reemplace el interruptor de presión.
1. La presión del tanque excede el límite
preestablecido del interruptor de presión.
1. El motor arrancará automáticamente
cuando la presión del tanque esté por
debajo de la presión de activación.
2. Reemplace el fusible fundido o
restablezca el interruptor de circuito. No
use el fusible ni el interruptor de circuito
con una clasificación más alta que la
especificada para su circuito de
derivación.
● Verifique que usa el fusible adecuado;
se acepta el fusible “Fusetron”, tipo T.
● Revise si hay una baja de voltaje y
asegúrese de que la extensión eléctrica
sea del tamaño adecuado.
● Desconecte otras aplicaciones del
circuito. Use el compresor en un circuito
separado.
3. Retire y limpie o reemplace.
2. Hay un fusible fundido o el interruptor
de circuito se disparó.
3. La válvula de control está atascada
y abierta.
4. El cable es de un calibre incorrecto
o la extensión eléctrica es demasiado
larga.
5. Las conexiones eléctricas están
sueltas.
2. Reemplace el interruptor de presión.
4. Compruebe que el cable sea del calibre
correcto y asegúrese de que la extensión
eléctrica sea del tamaño adecuado.
5. Póngase en contacto con un centro
de servicio autorizado.
13
Briggs & Stratton Política de garantía del compresor de aire
TM
Octubre, 2015
Estos son nuestros términos de garantía estándar, pero en ocasiones puede haber cobertura de la garantía adicional que no fue
determinado en el momento de su publicación. Para obtener una lista de los términos de garantía actuales para su compresor
de aire, vaya a BRIGGSandSTRATTON.COM
Para preguntas acerca de nuestra garantía sobre este producto, póngase en contacto con nosotros en:
Alton Industria LTD. Grupo 1031 Norte Raddant Road
Batavia Illinois 60510
888-899-0146
[email protected]
www.altonindustries.com
14
BRIGGSandSTRATTON.COM
Especificaciones Del Producto
074016-00/0120241
Transmisión directa sin aceite,De una fase
1/3 HP
120/2/60
7,57 Iitros
70 PSI
100 PSI
0,02
0,014
SJT 18 AWG /1,83 m de largo
Este compresor tiene una clasificación de acuerdo con la norma IOS 1217,desplazamiento Compresores
pruebas de aceptación .
15
Vista Detallada
16
BRIGGSandSTRATTON.COM
Lista de Piezas
PIEZA
DESCRIPCIÓN
CANT.
PIEZA
DESCRIPCIÓN
CANT.
1
Arandela de seguridad Ø5
2
17
Requlador
1
2
Perno M5x8
2
18
Agarre de la manija
1
3
Patas de goma
4
19
Acoplador rápido
1
4
Arandela
4
20
Indicador de presión
1
5
Perno M5x12
4
Tanque de aire
1
Interruptor de ENCENDIDO/
APAGADO
1
6
21
7
Válvula de drenaje
1
22
Cubierta posterior
1
8
Armazón del bastidor
4
23
Perno M5x20
2
9
Gancho
1
24
Perno M3x6
2
10
Válvula de descarga
1
25
Fusible
1
11
A través de conector
1
26
Abrazadera PCB
1
12
Compruebe tapón de la válvula
1
27
Perno hexagonal M5x16
4
13
Compruebe resorte de válvula
1
28
nsamble del motor y la
1
14
Interruptor de presión
1
29
bombaAlmohadilla de goma I
1
15
Tubo de transferencia
1
30
Cable de eléctrico
1
16
Indicador de presión
1
31
Almohadilla de goma II
2
17

* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project
