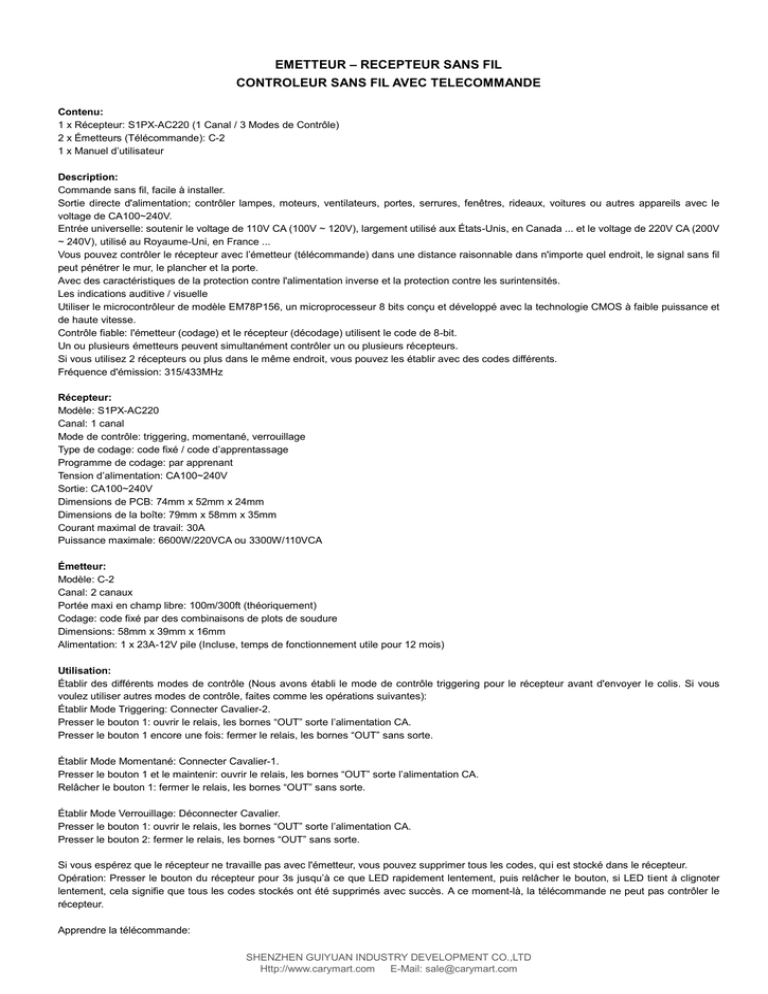

EMETTEUR – RECEPTEUR SANS FIL
CONTROLEUR SANS FIL AVEC TELECOMMANDE
Contenu:
1 x Récepteur: S1PX-AC220 (1 Canal / 3 Modes de Contrôle)
2 x Émetteurs (Télécommande): C-2
1 x Manuel d’utilisateur
Description:
Commande sans fil, facile à installer.
Sortie directe d'alimentation; contrôler lampes, moteurs, ventilateurs, portes, serrures, fenêtres, rideaux, voitures ou autres appareils avec le
voltage de CA100~240V.
Entrée universelle: soutenir le voltage de 110V CA (100V ~ 120V), largement utilisé aux États-Unis, en Canada ... et le voltage de 220V CA (200V
~ 240V), utilisé au Royaume-Uni, en France ...
Vous pouvez contrôler le récepteur avec l’émetteur (télécommande) dans une distance raisonnable dans n'importe quel endroit, le signal sans fil
peut pénétrer le mur, le plancher et la porte.
Avec des caractéristiques de la protection contre l'alimentation inverse et la protection contre les surintensités.
Les indications auditive / visuelle
Utiliser le microcontrôleur de modèle EM78P156, un microprocesseur 8 bits conçu et développé avec la technologie CMOS à faible puissance et
de haute vitesse.
Contrôle fiable: l'émetteur (codage) et le récepteur (décodage) utilisent le code de 8-bit.
Un ou plusieurs émetteurs peuvent simultanément contrôler un ou plusieurs récepteurs.
Si vous utilisez 2 récepteurs ou plus dans le même endroit, vous pouvez les établir avec des codes différents.
Fréquence d'émission: 315/433MHz
Récepteur:
Modèle: S1PX-AC220
Canal: 1 canal
Mode de contrôle: triggering, momentané, verrouillage
Type de codage: code fixé / code d’apprentassage
Programme de codage: par apprenant
Tension d’alimentation: CA100~240V
Sortie: CA100~240V
Dimensions de PCB: 74mm x 52mm x 24mm
Dimensions de la boîte: 79mm x 58mm x 35mm
Courant maximal de travail: 30A
Puissance maximale: 6600W/220VCA ou 3300W/110VCA
Émetteur:
Modèle: C-2
Canal: 2 canaux
Portée maxi en champ libre: 100m/300ft (théoriquement)
Codage: code fixé par des combinaisons de plots de soudure
Dimensions: 58mm x 39mm x 16mm
Alimentation: 1 x 23A-12V pile (Incluse, temps de fonctionnement utile pour 12 mois)
Utilisation:
Établir des différents modes de contrôle (Nous avons établi le mode de contrôle triggering pour le récepteur avant d'envoyer le colis. Si vous
voulez utiliser autres modes de contrôle, faites comme les opérations suivantes):
Établir Mode Triggering: Connecter Cavalier-2.
Presser le bouton 1: ouvrir le relais, les bornes “OUT” sorte l’alimentation CA.
Presser le bouton 1 encore une fois: fermer le relais, les bornes “OUT” sans sorte.
Établir Mode Momentané: Connecter Cavalier-1.
Presser le bouton 1 et le maintenir: ouvrir le relais, les bornes “OUT” sorte l’alimentation CA.
Relâcher le bouton 1: fermer le relais, les bornes “OUT” sans sorte.
Établir Mode Verrouillage: Déconnecter Cavalier.
Presser le bouton 1: ouvrir le relais, les bornes “OUT” sorte l’alimentation CA.
Presser le bouton 2: fermer le relais, les bornes “OUT” sans sorte.
Si vous espérez que le récepteur ne travaille pas avec l'émetteur, vous pouvez supprimer tous les codes, qui est stocké dans le récepteur.
Opération: Presser le bouton du récepteur pour 3s jusqu’à ce que LED rapidement lentement, puis relâcher le bouton, si LED tient à clignoter
lentement, cela signifie que tous les codes stockés ont été supprimés avec succès. A ce moment-là, la télécommande ne peut pas contrôler le
récepteur.
Apprendre la télécommande:
SHENZHEN GUIYUAN INDUSTRY DEVELOPMENT CO.,LTD
Http://www.carymart.com E-Mail: [email protected]
1) Presser le bouton du récepteu, si LED du signal est allumé, le récepteur est en l'état d'apprentissage.
2) Presser un bouton de la télécommande, si LED du signal clignote rapidement 15 fois et puis est éteint, cela signifie que l’apprentissage a
réussi.
3) Lorsque qu’il est en l'état d'apprentissage, presser le bouton du récepteur encore une fois, si LED du signal est éteint, cela signifie qu’il a quitté
l'état d'apprentissage.
4) Le récepteur peut apprendre plusieurs télécommandes de différents codes.
Cavalier-2
Cavalier-1
Circuit d’Application
LED du Signal Bouton
IC
Antenne
RF module
LED de l’alimentation
Relais
N
L
OUT
N
L
Alimentation
Lampe
SHENZHEN GUIYUAN INDUSTRY DEVELOPMENT CO.,LTD
Http://www.carymart.com E-Mail: [email protected]
