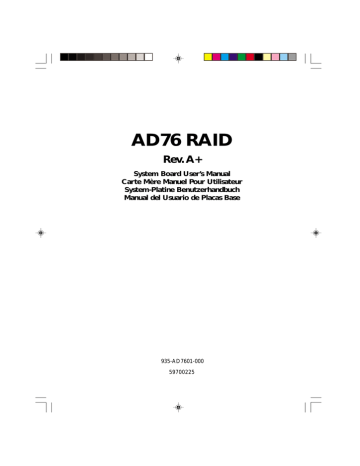

Quick Setup Guide
AD76 RAID
Rev. A+
System Board User’s Manual
Carte Mère Manuel Pour Utilisateur
System-Platine Benutzerhandbuch
Manual del Usuario de Placas Base
935-AD7601-000
59700225
Copyright
This publication contains information that is protected by copyright.
No part of it may be reproduced in any form or by any means or
used to make any transformation/adaptation without the prior
written permission from the copyright holders.
This publication is provided for informational purposes only. The
manufacturer makes no representations or warranties with respect to
the contents or use of this manual and specifically disclaims any
express or implied warranties of merchantability or fitness for any
particular purpose. The user will assume the entire risk of the use or
the results of the use of this document. Further, the manufacturer
reserves the right to revise this publication and make changes to its
contents at any time, without obligation to notify any person or
entity of such revisions or changes.
© 2002. All Rights Reserved.
Trademarks
Microsoft® MS-DOS®, WindowsTM, Windows® 95, Windows® 98,
Windows® 98 SE, Windows® ME, Windows® 2000, Windows NT®
4.0 and Windows® XP are registered trademarks of Microsoft
Corporation. AMD, AthlonTM XP, Athlon TM and DuronTM are
registered trademarks of Advanced Micro Devices, Inc. VIA is a
registered trademark of VIA Technologies, Inc. Award is a registered
trademark of Award Software, Inc. Other trademarks and registered
trademarks of products appearing in this manual are the properties
of their respective holders.
Caution
To avoid damage to the system:
• Use the correct AC input voltage range..
To reduce the risk of electric shock:
• Unplug the power cord before removing the system chassis
cover for installation or servicing. After installation or servicing,
cover the system chassis before plugging the power cord.
Battery:
• Danger of explosion if battery incorrectly replaced.
• Replace only with the same or equivalent type recommend by
the manufacturer.
• Dispose of used batteries according to the batter y
manufacturer’s instructions.
Joystick or MIDI port:
• Do not use any joystick or MIDI device that requires more than
10A current at 5V DC. There is a risk of fire for devices that
exceed this limit.
FCC and DOC Statement on Class B
This equipment has been tested and found to comply with the limits
for a Class B digital device, pursuant to Part 15 of the FCC rules.
These limits are designed to provide reasonable protection against
harmful interference when the equipment is operated in a residential
installation. This equipment generates, uses and can radiate radio
frequency energy and, if not installed and used in accordance with
the instruction manual, may cause harmful interference to radio
communications. However, there is no guarantee that interference
will not occur in a particular installation. If this equipment does cause
harmful interference to radio or television reception, which can be
determined by turning the equipment off and on, the user is
encouraged to try to correct the interference by one or more of the
following measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and the receiver.
• Connect the equipment into an outlet on a circuit different from
that to which the receiver is connected.
• Consult the dealer or an experienced radio TV technician for
help.
Notice:
1. The changes or modifications not expressly approved by the
party responsible for compliance could void the user's authority
to operate the equipment.
2. Shielded interface cables must be used in order to comply with
the emission limits.
Quick Setup
Guide
1
Quick Setup Guide
Table of Contents
Chapter 1
Quick Setup Guide.............................................
5
Chapter 2
English...................................................................... 26
Chapter 3
Français (French)................................................. 46
Chapter 4
Deutsch (German)................................................ 67
Chapter 5
Español (Spanish).................................................. 89
Note:
The user’s manual in the provided CD contains detailed information
about the system board. If, in some cases, some information doesn’t
match those shown in this manual, this manual should always be
regarded as the most updated version.
4
Chapter 1 - Quick Setup Guide
Table of Contents
1.1 System Board Layout..................................................................................................
6
1.2 Jumpers.....................................................................................................................................
7
1.3 Ports and Connectors................................................................................................
10
1.4 Award BIOS Setup Utility.......................................................................................
21
1
Quick Setup
Guide
Quick Setup Guide
Important:
To ensure proper boot up and operation of your system, you must
power-off the system then turn off the power supply’s switch or
unplug the AC power cord prior to altering the setting of a jumper
or replacing the CPU.
5
Quick Setup Guide
1.1 System Board Layout
DIMM standby
power LED
CPU fan (J18)
J1
J2 ATX power
(J19)
Socket 462
KB
Mouse
PS/2 KB/Mouse power select (JP1)
USB 1
USB 2
LAN
Quick Setup
Guide
1
COM 1 (J3)
Secondary
IDE (J29)
Primary
IDE (J27) FDD
(J34)
Parallel (J4)
Chassis fan
(J21)
Line
out
(J6)
Line
in
(J7)
Mic
in
(J9)
Game/MIDI (J8)
COM 2 (J5)
VIA
KT333
CD-in (J12)
AUX-in (J15)
Realtek
RTL8100
10
9
2
1
AGP Slot
DDR 2 DDR 4
DDR 1 DDR 3
RAID Secondary
IDE (J35)
Front audio (J13)
PCI Slot 1
AC’97
RAID Primary
IDE (J31)
W83697HF
Winbond
PCI Slot 2
S/PDIF-out (J38)
PCI Slot 3
VIA
VT8233ACE
Clear
CMOS
CPU FSB (JP5)
select (JP4)
Battery
PCI Slot 4
IrDA (J17)
PCI Slot 5
Promise
20276
VIA
VT6202
BIOS
USB 1.1 (J25)
PCI Slot 6
2
10
2
10
11
15
1
5
Second chassis
fan (J26)
RESET
SPEAKER
HD-LED
Wake-On- USB 2.0
G-SW
USB 2.0
Wake-OnPCI standby G-LED
USB 2.0 (J22)
(J20)
KB/Mouse
Ring (J24)
power LED
RAID
Wake-On(J11)
setting
(JP2)
LAN (J23)
1
6
9
1
J35
J28
9
ATX-SW
PWR-LED
Quick Setup Guide
Quick Setup
Guide
1.2 Jumpers
1
1.2.1 Clear CMOS Data - JP5
1
2
3
1
2
3
1-2 On:
Normal (default)
2-3 On:
Clear CMOS Data
Clear CMOS
(JP5)
1 2 3
1.2.2 CPU’s Front Side Bus - JP4
CPU FSB 2
select (JP4)
1
2
1
2
1
On:
100MHz (200MHz FSB)
(default)
Off:
133MHz (266MHz FSB)
To ensure proper boot up and operation of your system, you must poweroff the system then turn off the power supply’s switch or unplug the AC
power cord prior to altering the setting of the jumper.
7
Quick Setup
Guide
1
Quick Setup Guide
1.2.3 Power Select for PS/2 (JP1)
1
2
3
PS/2 KB/Mouse
power select (JP1)
1
2
3
1-2 On: 5V
(default)
1
2
2-3 On: 5VSB
3
1.2.4 Wake-On-USB 2.0 Keyboard/Mouse - J11
1 2 3
8
Wake-On-USB 2.0
KB/Mouse (J11)
1
2
3
1
2
3
1-2 On:
Enable - 5VSB power
(default)
2-3 On:
Disable - VCC power
1.2.5 RAID Settings - JP2
1
2
3
1-2 On:
Disable the RAID function
1
1 2 3
2
3
1
Quick Setup
Guide
Quick Setup Guide
2-3 On:
Enable the RAID function
(default)
RAID setting
(JP2)
9
Quick Setup
Guide
1
Quick Setup Guide
1.3 Ports and Connectors
1.3.1 PS/2 Mouse and PS/2 Keyboard Ports
J1
PS/2 Mouse
PS/2 Keyboard
Make sure to turn off your
computer prior to connecting or
disconnecting a mouse or keyboard.
Failure to do so may damage the
system board.
Mouse
(Green)
KB
(Purple)
1.3.2 RJ45 Fast-Ethernet Port
J2
RJ45 LAN
RJ45
LAN
10
1.3.3 Universal Serial Bus Ports
USB 2.0 (J20 and J22)
J2
1
2
3
4
5
5V_Dul
5V_Dul
DataDataData+
6
7
8
9
10
Data+
Ground
Ground
Key
Ground
9
10
11
12
13
14
15
Ground
Ground
Ground
Gound
UP2+
UP2VCC
1
Quick Setup
Guide
Quick Setup Guide
USB 1.1 (J25)
USB 2.0
(J20)
USB 2
(Black)
2
10
2
10
1
9
1
9
11
15
1
5
USB 2.0
(J22)
USB 1
(Black)
USB 1.1
(J25)
2
1
10
9
11
15
1
5
USB 2.0
(J20 or J22)
USB 1.1
(J25)
1
2
3
4
5
6
7
8
VCC
UP2UP2+
Ground
Key
VCC
UP3UP3+
1.3.4 Serial Ports
J3
J5
COM 1
Serial Port
COM 2
Serial Port
COM 1 COM 2
(Teal/Turquoise)
11
Quick Setup
Guide
1
Quick Setup Guide
1.3.5 Parallel Port
J4
Parallel Port
Parallel
(Burgundy)
1.3.6 Game/MIDI Port and Audio Jacks
Onboard Game/MIDI / Audio
Game/MIDI Port
Audio Jacks
Line-out
Line-in
Mic-in
Front Audio (J13)
1
2
3
4
5
6
7
8
9
10
12
Mic+
Ground
Mic Power
AuD_Vcc (Avcc)
AuD_R_Out
AuD_R_Return (GND)
N. C.
Key
AuD_L_Out
AuD_L_Return (GND)
1.3.7 S/PDIF-out Connector
1 AVDD5
1
Quick Setup
Guide
Quick Setup Guide
2 N. C.
1 2 3 4
S/PDIF-out
(J38)
3 SPDIF
4 Ground
1.3.8 Internal Audio Connectors
CD-in
(J12)
1
2
3
4
AUX-in
(J15)
1 Left audio channel
2 Ground
3 Ground
4 Right audio channel
13
Quick Setup
Guide
1
Quick Setup Guide
1.3.9 Floppy Disk Drive and IDE Disk Drive Connectors
34
33
40
39
FDD (J34)
Primary
IDE (J27)
Secondary
IDE (J29)
2
1
2
1
If you encountered problems while using an ATAPI CD-ROM drive that is
set in Master mode, please set the CD-ROM drive to Slave mode. Some
ATAPI CD-ROMs may not be recognized and cannot be used if incorrectly
set in Master mode.
14
1.3.10 RAID IDE Disk Drive Connectors
40
2
39
1
Quick Setup
Guide
Quick Setup Guide
1
RAID Primary
IDE (J31)
RAID Secondary
IDE (J35)
Only connect IDE hard drives to the RAID IDE connectors.
PCI slot 3 and RAID IDE use the same IRQ. If you are using add-in cards
such as PCI audio card, please do not install it into PCI slot 3.
By default, the Promise RAID controller is enabled. If you are not using this
function, set the “Promise RAID Control” field (Advanced BIOS Features)
to Disabled. The IRQ previously occupied by the controller will be available
for other devices.
JP31 and JP35 are jumpers relevant to configuring RAID. Make sure these
jumpers are set accordingly.
15
Quick Setup
Guide
1
Quick Setup Guide
1.3.11 IrDA Connector
1
2
3
4
5
VCC
N. C.
IRRX
Ground
IRTX
IrDA (J17)
1 2 3 4 5
The sequence of the pin functions on some IrDA cable may be reversed
from the pin function defined on the system board. Make sure to connect
the cable to the IrDA connector according to their pin functions.
16
1.3.12 Fan Connectors
1 2 3
CPU fan
(J18)
CPU Fan
1 On
2 +12V
3 Sense
Chassis
fan (J21)
3
2
1
1
Quick Setup
Guide
Quick Setup Guide
Chassis Fan
1 On/Off
2 +12V
3 Sense
Second Chassis Fan
Second
Chassis fan
(J26)
1 2 3
1 Ground
2 +12V
3 N. C.
1.3.13 Wake-On-LAN Connector
1 +5VSB
2 Ground
3 WOL
The 5VSB power source of your
power supply must suppor t
≥720mA.
123
Wake-On-LAN
(J23)
17
Quick Setup
Guide
1
Quick Setup Guide
1.3.14 Wake-On-Ring Connector
1 Ground
2 RI#
If you are using a modem add-in
card, the 5VSB power source of
your power supply must support
≥720mA.
2 1
Wake-On-Ring
(J24)
1.3.15 Power Connector
20
11
10
1
ATX power
(J19)
1
2
3
4
5
6
7
8
9
10
3.3V
3.3V
Ground
+5V
Ground
+5V
Ground
PW-OK
5VSB
+12V
11
12
13
14
15
16
17
18
19
20
3.3V
-12V
Ground
PS-ON
Ground
Ground
Ground
-5V
+5V
+5V
The system board requires a minimum of 300W electric current.
18
1.3.16 DIMM and PCI Standby Power LEDs
DIMM standby
power LED
1
Quick Setup
Guide
Quick Setup Guide
PCI standby
power LED
DIMM Standby Power LED
This LED will turn red when the system’s power is on or when it is in the
Suspend state (Power On Suspend or Suspend to RAM). It will not light
when the system is in the Soft-Off state.
PCI Standby Power LED
This LED will turn red when the system is in the power-on, Soft-Off or
Suspend (Power On Suspend or Suspend to RAM) state.
Important:
Lighted LEDs serve as a reminder that you must power-off the
system then turn off the power supply’s switch or unplug the power
cord prior to installing any memory modules or add-in cards.
19
Quick Setup
Guide
1
Quick Setup Guide
1.3.17 Front Panel Connectors
HD-LED
SPEAKER RESET
19
20
PWR-LED
G-LED
G-SW
ATX-SW
Front panel
connectors (J28)
Pin
20
1
2
Pin Assignment
HD-LED
(Primary/Secondary IDE LED)
3
5
HDD LED Power
HDD
G-LED
(Green LED)
14
16
Green LED Power
Ground
ATX-SW
(ATX power switch)
8
10
PWRBT+
PWRBT-
G-SW
(Green switch)
18
20
Ground
SMI
RESET
(Reset switch)
7
9
Ground
H/W Reset
SPEAKER
(Speaker connector)
13
15
17
19
Speaker Data
N. C.
Ground
Speaker Power
PWR-LED
(Power/Standby LED)
2
4
6
LED Power (+)
LED Power (+)
LED Power (-) or Standby Signal
1.4 Award BIOS Setup Utility
1.4.1 Main Menu
CMOS Setup Utility - Copyright (C) 1984-2000 Award Software
Standard CMOS Features
Frequency/Voltage Control
Advanced BIOS Features
Load Fail-Safe Defaults
Advanced Chipset Features
Load Optimized Defaults
Integrated Peripherals
Set Supervisor Password
Power Management Setup
Set User Password
PnP/PCI Configurations
Save & Exit Setup
PC Health Status
Exit Without Saving
Esc
F10
↑↓→←
: Quit
: Save & Exit Setup
1
Quick Setup
Guide
Quick Setup Guide
: Select Item
Time, Date, Hard Disk Type...
1.4.2 Standard CMOS Features
CMOS Setup Utility - Copyright (C) 1984-2000 Award Software
Standard CMOS Features
!
!
!
!
Date (mm:dd:yy)
Time (hh:mm:ss)
Mon, Dec 24 2002
4 : 35 : 5
IDE
IDE
IDE
IDE
Press
Press
Press
Press
Primary Master
Primary Slave
Secondary Master
Secondary Slave
Enter
Enter
Enter
Enter
None
None
None
None
Drive A
Drive B
1.44M, 3.5 in.
None
Video
Halt On
EGA/VGA
All, But Keyboard
Base Memory
Extended Memory
Total Memory
↑↓→← :Move Enter:Select
F5:Previous Values
Item Help
Menu Level
Change the day, month,
year and century
640K
129024K
130048K
+/-/PU/PD:Value F10:Save ESC:Exit F1:General Help
F6:Fail-Safe Defaults
F7:Optimized Defaults
The settings on the screen are for reference only. Your version may not be
identical to this one.
21
Quick Setup
Guide
1
Quick Setup Guide
1.4.3 Advanced BIOS Features
CMOS Setup Utility - Copyright (C) 1984-2000 Award Software
Advanced BIOS Features
Item Help
Promise RAID Control
Enabled
Virus Warning
Disabled
Menu
Level
CPU L1 Cache
Enabled
CPU L2 Cache
Enabled
Allows you to choose
CPU L2 Cache ECC Checking
Enabled
the VIRUS warning
Quick Power On Self Test
Enabled
feature for IDE Hard
RAID Chip Boot Device
RAID
Disk boot sector
First Boot Device
Floppy
protection. If this
Second Boot Device
HDD-0
function is enabled and
Third Boot Device
LS120
someone attempt to
Boot Other Device
Enabled
write data into this
Swap Floppy Drive
Disabled
area, BIOS will show a
Boot Up Floppy Seek
Disabled
warning message on
Boot Up NumLock Status
On
screen and alarm beep
Typematic Rate Setting
Disabled
6
X Typematic Rate (Chars/Sec)
250
X Typematic Delay (Msec)
Security Option
Setup
OS Select For DRAM > 64MB
Non-OS2
HDD S.M.A.R.T. Capability
Disabled
EPA Logo Show
Enabled
↑↓→← Move Enter:Select +/-/PU/PD:Value F10:Save ESC:Exit F1:General Help
F5:Previous Values
F6:Fail-Safe Defaults
F7:Optimized Defaults
The screen above list all the fields available in the Advanced BIOS Features
submenu, for ease of reference in this manual. In the actual CMOS setup,
you have to use the scroll bar to view the fields. The settings on the screen
are for reference only. Your version may not be identical to this one.
1.4.4 Advanced Chipset Features
CMOS Setup Utility - Copyright (C) 1984-2000 Award Software
Advanced Chipset Features
! DRAM Clock/Drive Control
! AGP & P2P Bridge Control
! CPU & PCI Bus Control
System BIOS Cacheable
Video RAM Cacheable
I/O Recovery Time
Press Enter
Press Enter
Press Enter
Disabled
Disabled
Disabled
↑↓→← Move Enter:Select +/-/PU/PD:Value F10:Save
F5:Previous Values
F6:Fail-Safe Defaults
Item Help
Menu Level
ESC:Exit F1:General Help
F7:Optimized Defaults
The settings on the screen are for reference only. Your version may not be
identical to this one.
22
1.4.5 Integrated Peripherals
CMOS Setup Utility - Copyright (C) 1984-2000 Award Software
Integrated Peripherals
!
!
!
VIA OnChip IDE Device
VIA OnChip PCI Device
Super IO Device
Init Display First
OnChip USB Controller
USB Keyboard Support
IDE HDD Block Mode
Press Enter
Press Enter
Press Enter
PCI Slot
All Enabled
Disabled
Disabled
↑↓→← Move Enter:Select +/-/PU/PD:Value F10:Save
F5:Previous Values
F6:Fail-Safe Defaults
Item Help
Menu Level
1
Quick Setup
Guide
Quick Setup Guide
ESC:Exit F1:General Help
F7:Optimized Defaults
The settings on the screen are for reference only. Your version may not be
identical to this one.
1.4.6 Power Management Setup
CMOS Setup Utility - Copyright (C) 1984-2000 Award Software
Power Management Setup
!
ACPI Function
ACPI Suspend Type
Power Management Option
HDD Power Down
Suspend Mode
Video Off Option
Video Off Method
MODEM Use IRQ
Soft-Off By PWRBTN
PWR Lost Resume State
Wake Up Events
Enabled
S1(POS)
User Define
Disabled
Disabled
Suspend -> Off
V/H SYNC+Blank
3
Instant-off
Keep Off
Press Enter
↑↓→← Move Enter:Select +/-/PU/PD:Value F10:Save
F5:Previous Values
F6:Fail-Safe Defaults
Item Help
Menu Level
ESC:Exit F1:General Help
F7:Optimized Defaults
The settings on the screen are for reference only. Your version may not be
identical to this one.
23
Quick Setup
Guide
1
Quick Setup Guide
1.4.7 PnP/PCI Configurations
CMOS Setup Utility - Copyright (C) 1984-2000 Award Software
PnP/PCI Configurations
Reset Configuration Data
Resources Controlled By
X IRQ Resources
Item Help
Disabled
Auto(ESCD)
Press Enter
PCI/VGA Palette Snoop
Disabled
* PCI IRQ Assignment *
Slot 1,5
Slot 2
Slot 3
Onboard USB/Slot 4
Auto
Auto
Auto
Auto
↑↓→← Move Enter:Select +/-/PU/PD:Value F10:Save
F5:Previous Values
F6:Fail-Safe Defaults
Menu Level
Default is Disabled.
Select Enabled to
reset Extended System
Configuration Data
(ESCD) when you exit
Setup if you have
installed a new add-on
and the system
reconfiguration has
caused such a serious
conflict that the OS
cannot boot.
ESC:Exit F1:General Help
F7:Optimized Defaults
The settings on the screen are for reference only. Your version may not be
identical to this one.
1.4.8 PC Health Status
CMOS Setup Utility - Copyright (C) 1984-2000 Award Software
PC Health Status
CPU Fan Protection
Current System Temp.
Current CPU Temperature
Current CPU FAN Speed
Current Chassis FAN Speed
CPU(V)
+3.3 V
+5 V
+12 V
-12 V
-5 V
VBAT(V)
5VSB(V)
Disabled
27C/80F
37C/98F
0 RPM
0 RPM
1.75 V
3.35 V
4.90 V
11.85 V
-11.45 V
-5.14 V
3.24 V
5.37 V
↑↓→← Move Enter:Select +/-/PU/PD:Value F10:Save
F5:Previous Values
F6:Fail-Safe Defaults
Item Help
Menu Level
ESC:Exit F1:General Help
F7:Optimized Defaults
The settings on the screen are for reference only. Your version may not be
identical to this one.
24
1.4.9 Frequency/Voltage Control
CMOS Setup Utility - Copyright (C) 1984-2000 Award Software
Frequency/Voltage Control
DRAM Voltage Adjust
Auto Detect DIMM/PCI Clk
Spread Spectrum Modulated
Clock By Slight Adjust
AGP Voltage Adjust
Chipset Voltage Adjust
CPU Vcore Adjust
CPU Ratio Adjust
2.50V
Enabled
Disabled
100
1.50V
2.50V
Default
Default
↑↓→← Move Enter:Select +/-/PU/PD:Value F10:Save
F5:Previous Values
F6:Fail-Safe Defaults
Item Help
Menu Level
1
Quick Setup
Guide
Quick Setup Guide
ESC:Exit F1:General Help
F7:Optimized Defaults
The settings on the screen are for reference only. Your version may not be
identical to this one.
25
2
English
Chapter 2 - English
English
Table of Contents
2.1 Features and Specifications.....................................................................................
27
2.2 Using the CPU Fan Protection Function...................................................
34
2.3 Using the Suspend to RAM Function..........................................................
35
2.4 Supported Softwares...................................................................................................
37
2.5 Troubleshooting.................................................................................................................
41
Package Checklist
The system board package contains the following items:
!
!
!
!
!
!
The system board
A user’s manual
Two IDE cables for ATA/33, ATA/66, ATA/100 or ATA/133 IDE
drives
One 34-pin floppy disk drive cable
One “RAID Driver” floppy diskette
One “Main Board Utility” CD
If any of these items are missing or damaged, please contact your
dealer or sales representative for assistance.
Note:
The user’s manual in the provided CD contains detailed information
about the system board. If, in some cases, some information doesn’t
match those shown in this manual, this manual should always be
regarded as the most updated version.
26
English
2
2.1 Features and Specifications
2.1.1 Features
Chipset
• VIA® KT-333 and VT8233ACE
Processor
English
The system board is equipped with Socket A for 462-pin PGA
processor. It is also equipped with a switching voltage regulator that
automatically detects 1.100V to 1.850V.
• AMD AthlonTM XP 266MHz FSB (1500+ to 2100+)
• AMD AthlonTM 200/266MHz FSB (up to 1.4GHz)
• AMD DuronTM 200MHz FSB (500MHz to 1.3GHz)
Important:
To ensure proper boot up and operation of your system, you
must power-off the system then turn off the power supply’s
switch or unplug the AC power cord prior to replacing the CPU.
System Memory
• Memory size
- Supports 8 banks up to 4GB DRAMs (512Mb x8/x16
DRAM technology (for registered DDR DIMM)
- Supports 6 banks up to 3GB DRAMs (512Mb x8/x16
DRAM technology (for unbuffered DDR DIMM)
• Uses PC1600 (DDR200), PC2100 (DDR266) or PC2700
(DDR333) DDR SDRAM DIMM, 2.5V type
• Four 184-pin DDR SDRAM DIMM sockets
• L2 cache memory
- DuronTM processor: built-in 64KB Level 2 pipelined burst
cache
- AthlonTM XP / AthlonTM processor: built-in 256KB Level 2
pipelined burst cache
DIMMs
2MBx64
4MBx64
8MBx64
Memory Size
16MB
32MB
64MB
DIMMs
16MBx64
32MBx64
64MBx64
Memory Size
128MB
256MB
512MB
27
2
English
Expansion Slots
English
The system board is equipped with 1 universal AGP slot and 6
PCI slots.
AGP is an interface designed to support high performance 3D
graphics cards. It utilizes a dedicated pipeline to access system
memory for texturing, z-buffering and alpha blending. The universal
AGP slot supports AGP 2x with up to 533MB/sec. bandwidth and
AGP 4x with up to 1066MB/sec. bandwidth for 3D graphics
applications. AGP in this system board will deliver faster and better
graphics to your PC.
Onboard Audio Features
-
AC’97 2.2 S/PDIF extension compliant codec
Supports Microsoft® DirectSound/DirectSound 3D
AC’97 supported with full duplex, independent sample rate
converter for audio recording and playback
Onboard LAN Features
-
Uses Realtek RTL8100 fast ethernet controller
Integrated IEEE 802.3, 10BASE-T and 100BASE-TX compatible
PHY
32-bit PCI master interface
Integrated power management functions
Full duplex support at both 10 and 100 Mbps
Supports IEEE 802.3u auto-negotiation
Supports wire for management
ATX Double Deck Ports (PC 99 color-coded connectors)
- Two USB 1.1 ports
- One RJ45 LAN port
- Two NS16C550A-compatible DB-9 serial ports
- One SPP/ECP/EPP DB-25 parallel port
- One mini-DIN-6 PS/2 mouse port
- One mini-DIN-6 PS/2 keyboard port
- One game/MIDI port
- Three audio jacks: line-out, line-in and mic-in
28
English
2
Connectors
-
Two connector for 4 additional external USB 2.0 ports
One connector for 2 additional external USB 1.1 ports
One connector for external line-out annd mic-in jacks
Two internal audio connectors (AUX-in and CD-in)
One S/PDIF-out connector
One connector for IrDA interface
Two RAID IDE connectors
Two IDE connectors
One floppy drive interface supports up to two 2.88MB floppy
drives
One ATX power supply connector
One Wake-On-LAN connector
One Wake-On-Ring connector
CPU, chassis and second chassis fan connectors
English
-
ATA RAID - Redundant Array of Inexpensive Disk
-
RAID 0 (striping) or RAID 1 (mirroring)
Two independent IDE channels support up to 4 drives (UDMA
modes 33/66/100/133 or EIDE)
Suppor ts PIO modes 0/1/2/3/4, DMA modes 0/1/2 and
UDMA modes 0/1/2/3/4/5
PCI Bus Master IDE Controller
-
Two PCI IDE interfaces support up to four IDE devices
Supports ATA/33, ATA/66, ATA/100 and ATA/133 hard drives
UDMA Modes 3, 4, 5 and 6 Enhanced IDE (data transfer rate
up to 133MB/sec.)
Bus mastering reduces CPU utilization during disk transfer
Supports ATAPI CD-ROM, LS-120 and ZIP
IrDA Interface
The system board is equipped with an IrDA connector for wireless
connectivity between your computer and peripheral devices.
29
2
English
USB Ports
The system board supports USB 2.0 and USB 1.1 ports. USB 1.1
supports 12Mb/second bandwidth while USB 2.0 supports 480Mb/
second bandwidth providing a marked improvement in device
transfer speeds between your computer and a wide range of
simultaneously accessible external Plug and Play peripherals.
English
BIOS
• Award BIOS, Windows® 95/98/2000/ME/XP Plug and Play
compatible
• Supports SCSI sequential boot-up
• Flash EPROM for easy BIOS upgrades
• Supports DMI 2.0 function
• 2Mbit flash memory
• Vcore and CPU external bus clock selectable in the BIOS
Desktop Management Interface (DMI)
The system board comes with a DMI 2.0 built into the BIOS. The
DMI utility in the BIOS automatically records various information
about your system configuration and stores these information in the
DMI pool, which is a part of the system board's Plug and Play
BIOS. DMI, along with the appropriately networked software, is
designed to make inventory, maintenance and troubleshooting of
computer systems easier.
2.1.2 System Health Monitor Functions
The system board is capable of monitoring the following “system
health” conditions.
•
•
•
•
•
30
Monitors CPU/system temperature
Monitors ±12V/±5V/3.3V/CPU/VBAT(V)/5VSB(V) voltages
Monitors CPU/chassis fan speed
Automatic chassis fan on/off control
Read back capability that displays temperature, voltage and fan
speed
English
2
2.1.3 Intelligence
BitGuard
English
BitGuard is designed to keep a watch over the entire system and
take out any problems before they develop. It will look after the
AMD Athlon XP CPU by working with the Thermal Diode of the
CPU and will shut the system down anytime the CPU gets too hot.
CPU instability when overclocking will also be taken care of as
BitGuard works out the instability before you get a system crash.
BitGuard also monitors the CPU/chassis fan, CPU/system
temperature and Vcore voltages.
CPU Temperature Protection
The CPU Temperature Protection function has the capability of
monitoring the CPU’s temperature during system boot-up. Once it
has detected that the CPU’s temperature exceeded the CPU
temperature limit defined in the BIOS, the system will automatically
power-off after 5 warning beeps.
CPU Fan Protection
The CPU Fan Protection function has the capability of monitoring the
CPU fan during system boot-up and will automatically power-off the
system once it has detected that the CPU fan did not rotate. This
preventive measure has been added to protect the CPU from
damage and insure a safe computing environment.
Over Voltage
The Over Voltage function allows you to manually adjust to a higher
core voltage that is supplied to the CPU. Although this function is
supported, we do not recommend that you use a higher voltage
because unstable current may be supplied to the system board
causing damage.
CPU Overclocking
The CPU Overclocking function allows you to adjust the processor’s
bus clock. However, overclocking may result to the processor’s or
system’s instability and are not guaranteed to provide better system
performance.
31
2
English
Automatic Chassis Fan Off
The chassis fan will automatically turn off once the system enters the
Suspend mode.
Dual Function Power Button
English
Depending on the setting in the “Soft-Off By PWRBTN” field of the
Power Management Setup, this switch will allow the system to enter
the Soft-Off or Suspend mode.
Wake-On-Ring
This feature allows the system that is in the Suspend mode or Soft
Power Off mode to wake-up/power-on to respond to calls coming
through an internal or external modem.
Important:
If you are using a modem add-in card, the 5VSB power source
of your power supply must support a minimum of ≥720mA.
RTC Timer to Power-on the System
The RTC installed on the system board allows your system to
automatically power-on on the set date and time.
Wake-On-LAN
The Wake-On-LAN function allows the network to remotely wake
up a Soft Power Down (Soft-Off) PC. Your LAN card must support
the remote wakeup function.
Important:
The 5VSB power source of your power supply must support a
minimum of ≥720mA.
AC Power Failure Recovery
When power returns after an AC power failure, you may choose to
either power-on the system manually, let the system power-on
automatically or return to the state where you left off before power
failure occurs.
ACPI STR
32
English
2
The system board is designed to meet the ACPI (Advanced
Configuration and Power Interface) specification. ACPI has energy
saving features that enables PCs to implement Power Management
and Plug-and-Play with operating systems that support OS Direct
Power Management. Currently, only Windows® 98/2000/ME/XP
supports the ACPI function allowing you to use the Suspend to
RAM function.
English
With the Suspend to RAM function enabled, you can power-off the
system at once by pressing the power button or selecting “Standby”
when you shut down Windows® 98/2000/ME/XP without having to
go through the sometimes tiresome process of closing files,
applications and operating system. This is because the system is
capable of storing all programs and data files during the entire
operating session into RAM (Random Access Memory) when it
powers-off. The operating session will resume exactly where you left
off the next time you power-on the system.
Important:
The 5VSB power source of your power supply must support
≥1A.
Virus Protection
Most viruses today destroy data stored in hard drives. The system
board is designed to protect the boot sector and partition table of
your hard disk drive.
33
2
English
2.2 Using the CPU Fan Protection Function
English
The CPU must be kept cool by using a CPU fan with heatsink.
Without sufficient air circulation across the CPU and heatsink, the
CPU will overheat damaging both the CPU and system board.
The CPU Fan Protection function supported by the system board
has the capability of monitoring the CPU fan during system boot-up
and will automatically power-off the system once it has detected that
the CPU fan did not rotate. This preventive measure has been
added to protect the CPU from damage and insure a safe
computing environment.
To use the CPU Fan Protection function, please follow the steps
below.
1. Before you power-on the system, make sure the heatsink and
CPU fan are correctly installed onto the CPU. The system is
capable of monitoring the CPU fan, therefore you must use a fan
with sense pin to support this function. Connect the CPU fan to
the 3-pin fan connector at location J18 on the system board.
2. Make sure the “CPU Fan Protection” field in the PC Health
Status submenu of the BIOS is set to “Enabled”.
3. You may now power-on the system.
Two circumstances may occur causing the system to power-off
automatically. A beeping alarm will sound before the system will
power-off.
1. The CPU fan did not rotate because the CPU fan is damaged.
When you boot-up the system and the CPU fan did not rotate,
it may indicate that the fan is damaged. Replace it with a new
fan.
2. The CPU fan did not rotate immediately upon system boot-up
or it took some time before the CPU fan rotated.
If the CPU fan did not rotate immediately upon system boot-up
or it took some time before the fan rotated, check whether the
heatsink and fan are mounted properly onto the CPU then
34
English
2
restart the system. If the same problem occurs, you must replace
it with a good quality fan - one that will rotate immediately once
power comes in and also one that can dissipate heat more
efficiently, otherwise, you have to disable this function in the “CPU
Fan Protection” field (PC Health Status submenu) of the BIOS.
2.3 Using the Suspend to RAM Function
1.
Select “Power Management Setup” in the main menu screen and
press <Enter>.
2.
In the “ACPI Function” field, select “Enabled”.
3.
In the “ACPI Suspend Type” field, select “S3(STR)”.
4.
Press <Esc> to return to the main menu.
5.
Select “Save & Exit Setup” and press <Enter>. Type <Y> and
press <Enter>.
6.
Install Windows® 98 by typing the following parameter. This is
to ensure that the ACPI function is supported.
English
If you are using the Windows® 98 operating system, please follow
the steps below.
[drive]:>setup /p j
If you have previously installed Windows® 98, you need to
upgrade the system in order to support ACPI. Please contact
Microsoft for upgrade information.
7.
Boot Windows® 98. In the Windows® 98 desktop, click the
Start button. Move the cursor to Settings, then click Control
Panel.
To check whether ACPI was properly installed, double-click the
System icon. In the System Properties dialog box, click the
“Device Manager” tab. In “View devices by type”, click “System
devices”.
8.
Double-click the System icon. In the System Properties dialog
box, click the Performance tab.
35
2
English
9.
Click File System. In the “Typical role of this computer” field,
select “Mobile or docking system”. Click Apply, then click OK.
Restart the computer.
10. Repeat step 7 to open the Control Panel dialog box. Doubleclick the Power Management icon.
English
11. Click the Advanced tab. In the “When I press the power
button on my computer” field, select “Standby”.
12. After completing the steps above and you want to power-off
the computer, you do not need to go through the process of
closing files, applications and operating system. You can poweroff the computer at once by pressing the power button or
selecting “Standby” when you shut down Windows® 98.
To power-on the computer, just press the power button. The
operating session where you left off when you power-off the
computer will resume in not more than 8 seconds.
If you have changed the color or resolution (in the Display
Properties dialog box), do not apply the settings without
restarting. You must restart the computer.
Important:
If you are unable to use the Suspend to RAM function (after
performing the steps above in Windows® 98 or when you are
in-Windows® 2000/ME/XP), please check whether your add-in
cards or devices support this function. If this function is not
supported, you need to download the appropriate driver from
their respective website.
36
English
2
2.4 Supported Softwares
The CD that came with the system board contains drivers, utilities
and software applications required to enhance the performance of
the system board.
English
Insert the CD into a CD-ROM drive. The autorun screen (Main
Board Utility CD) will appear. If after inserting the CD, "Autorun" did
not automatically start (which is, the Main Board Utility CD screen
did not appear), please go directly to the root directory of the CD
and double-click "Setup".
2.4.1 Hardware Monitor
The Hardware Monitor utility is capable of monitoring the system’s
hardware conditions such as the temperature of the CPU and
system, voltage, and speed of the CPU and chassis fans. It also
allows you to manually set a range to the items being monitored. If
the values are over or under the set range, a warning message will
pop-up. The utility can also be configured so that a beeping alarm
will sound whenever an error occurs. We recommend that you use
the “Default Setting” which is the ideal setting that would keep the
system in good working condition.
Note:
Use this utility only in Windows® 95, Windows® 98, Windows®
98 SE, Windows® ME, Windows® 2000 or Windows NT® 4.0
operating system.
To install Hardware Monitor, please follow the steps below.
1. Click “Hardware Monitor”. The “Hardware Monitor” screen will
appear.
2. Follow the prompts on the screen to complete installation.
3. Reboot the system for the driver to take effect.
2.4.2 VIA® Service Pack
The VIA® Service Pack contains the following drivers.
• VIA ATAPI Vendor Support Driver
37
2
English
• AGP VxD Driver
• IRQ Routing Miniport Driver
• VIA INF Driver
To install VIA Service Pack, please follow the steps below.
1. Click “VIA Service Pack”. The “Welcome” screen will appear.
English
2. Click “Next”. Please read the “VIA Service Pack Readme”
carefully before proceeding to step 3.
3. Follow the prompts on the screen to complete the installation.
4. Reboot the system for the drivers to take effect.
VIA® Service Pack Installation Notes
The “AGP VxD Driver” and “VIA INF Driver” drivers in the “VIA
Service Pack” are suppor ted in Windows® 95, Windows® 98,
Windows® 98 SE, Windows® ME and Windows® 2000.
You must first install VIA® Service Pack prior to installing any other
drivers. However, this may not be the case for some AGP cards.
Please read carefully the following information.
Important:
The VGA driver that came with some AGP cards is already
bundled with the AGP VxD driver. Since the version of the
bundled VxD driver may be older than the one provided in the
CD, installing the bundled VxD driver may cause problems. If
you are using this type of card, we recommend that you install
first the AGP card’s VGA driver before installing the VIA Service
Pack.
2.4.3 Audio Drivers and Software Applications
The audio drivers and audio playback software supports Windows
98, Windows  98 SE, Windows ME, Windows NT 4.0 and
Windows 2000 operating systems.
To install the audio driver, please follow the steps below.
1. Click “Audio Drivers”. The “Avance AC’97 Audio Setup” screen
will appear.
38
English
2
2.. Follow the prompts on the screen to complete installation.
3. Reboot the system for the driver to take effect.
2.4.4 Realtek LAN Drivers
The LAN drivers for Windows ME, Windows 2000 and Windows
XP support “Autorun”.
To install the Realtek LAN driver, please follow the steps below.
English
1. Click “Realtek LAN Drivers”. The “InstallShield Wizard” screen will
appear.
2. Follow the prompts on the screen to complete installation.
3. Reboot the system for the driver to take effect.
The LAN drivers for Windows 98, Windows 98 SE, Windows
NT 4.0 does not support “Autorun”. Once the system has
detected the Realtek RTL8100 fast ethernet controller, it will prompt
you to install the driver for the operating system you are using. The
driver is in the “RTL8100” root directory of the CD. Please refer to
README for the exact location of the drivers.
2.4.5 VIA USB 2.0 Drivers
If you are using a USB 2.0 device, you must install the USB 2.0
driver.
To install the USB 2.0 driver, please follow the steps below.
1. Click “VIA USB 2.0 Drivers”. The “Welcome” screen will appear.
2. Follow the prompts on the screen to complete installation.
3. Reboot the system for the driver to take effect.
2.4.6 Promise RAID Drivers
Please refer to the README in the FastTrak Driver directory of the
CD as well as the RAID User’s Manual contained in the same CD.
39
2
English
2.4.7 Promise RAID Utility
To install Promise RAID Utility, please follow the steps below.
1. Click “Promise RAID Utility”. The “Promise FastTrak Controller
Setup Utility” screen will appear.
2. Follow the prompts on the screen to complete installation.
English
3. Reboot the system for the driver to take effect.
2.4.8 Microsoft DirectX 8.1 Driver
To install Microsoft DirectX 8.1, please follow the steps below.
1. Click “Microsoft DirectX 8.1 Driver”.
2. Click “Yes” to continue.
3. Follow the prompts on the screen to complete installation.
4. Reboot the system for the driver to take effect.
2.4.9 Installation Notes
1. "Autorun" ONLY supports the Windows 95, Windows 98,
Windows 98 SE, Windows ME, Windows 2000, Windows
NT 4.0 and Windows XP operating systems. If after inserting
the CD, "Autorun" did not automatically start (which is, the Main
Board Utility CD screen did not appear), please go directly to
the root directory of the CD and double-click "Setup".
2. Please go to DFI's web site at "http://www.dfi.com/support1/
download2.asp" for the latest version of the drivers or software
applications.
40
English
2
2.5 Troubleshooting
This section of the manual is designed to help you with problems
that you may encounter with your personal computer. To efficiently
troubleshoot your system, treat each problem individually. This is to
ensure an accurate diagnosis of the problem in case a problem has
multiple causes.
English
Some of the most common things to check when you encounter
problems while using your system are listed below.
1. The power switch of each peripheral device is turned on.
2. All cables and power cords are tightly connected.
3. The electrical outlet to which your peripheral devices are
connected is working. Test the outlet by plugging in a lamp or
other electrical device.
4. The monitor is turned on.
5. The display’s brightness and contrast controls are adjusted
properly.
6. All add-in boards in the expansion slots are seated securely.
7. Any add-in board you have installed is designed for your system
and is set up correctly.
CPU Fan Protection
After booting up the system, a beeping alarm sounded then the
system’s power was turned off:
1. The CPU fan did not rotate because the fan is damaged.
Replace it with a new one.
2. The CPU fan did not rotate immediately or it took some time
before the fan rotated. Check whether the heatsink and fan are
mounted properly onto the CPU then restart the system. If the
same problem occurs, you must replace it with a good quality
fan - one that will rotate immediately once power comes in and
also one that can dissipate heat more efficiently, otherwise, you
have to disable this function in the “CPU Fan Protection” field
(PC Health Status submenu) of the BIOS.
41
2
English
Monitor/Display
English
If the display screen remains dark after the system is turned on:
1. Make sure that the monitor’s power switch is on.
2. Check that one end of the monitor’s power cord is properly
attached to the monitor and the other end is plugged into a
working AC outlet. If necessary, try another outlet.
3. Check that the video input cable is properly attached to the
monitor and the system’s display adapter.
4. Adjust the brightness of the display by turning the monitor’s
brightness control knob.
The picture seems to be constantly moving.
1. The monitor has lost its vertical sync. Adjust the monitor’s vertical
sync.
2. Move away any objects, such as another monitor or fan, that
may be creating a magnetic field around the display.
3. Make sure your video card’s output frequencies are supported
by this monitor.
The screen seems to be constantly wavering.
1. If the monitor is close to another monitor, the adjacent monitor
may need to be turned off. Fluorescent lights adjacent to the
monitor may also cause screen wavering.
Power Supply
When the computer is turned on, nothing happens.
1. Check that one end of the AC power cord is plugged into a live
outlet and the other end properly plugged into the back of the
system.
2. Make sure that the voltage selection switch on the back panel is
set for the correct type of voltage you are using.
3. The power cord may have a “short” or “open”. Inspect the cord
and install a new one if necessary.
42
English
2
Floppy Drive
The computer cannot access the floppy drive.
English
1. The floppy diskette may not be formatted. Format the diskette
and try again.
2. The diskette may be write-protected. Use a diskette that is not
write-protected.
3. You may be writing to the wrong drive. Check the path
statement to make sure you are writing to the targeted drive.
4. There is not enough space left on the diskette. Use another
diskette with adequate storage space.
Hard Drive
Hard disk failure.
1. Make sure the correct drive type for the hard disk drive has
been entered in the BIOS.
2. If the system is configured with two hard drives, make sure the
bootable (first) hard drive is configured as Master and the
second hard drive is configured as Slave. The master hard drive
must have an active/bootable partition.
Excessively long formatting period.
1. If your hard drive takes an excessively long period of time to
format, it is likely a cable connection problem. However, if your
hard drive has a large capacity, it will take a longer time to
format.
43
2
English
Parallel Port
The parallel printer doesn’t respond when you try to print.
English
1. Make sure that your printer is turned on and that the printer is
on-line.
2. Make sure your software is configured for the right type of
printer attached.
3. Verify that the onboard LPT port’s I/O address and IRQ settings
are configured correctly.
4. Verify that the attached device works by attaching it to a parallel
port that is working and configured correctly. If it works, the
printer can be assumed to be in good condition. If the printer
remains inoperative, replace the printer cable and try again.
Serial Port
The serial device (modem, printer) doesn’t output anything or is
outputting garbled characters.
1. Make sure that the serial device’s power is turned on and that
the device is on-line.
2. Verify that the device is plugged into the correct serial port on
the rear of the computer.
3. Verify that the attached serial device works by attaching it to a
serial port that is working and configured correctly. If the serial
device does not work, either the cable or the serial device has a
problem. If the serial device works, the problem may be due to
the onboard I/O or the address setting.
4. Make sure the COM settings and I/O address are configured
correctly.
Keyboard
Nothing happens when a key on the keyboard was pressed.
1. Make sure the keyboard is properly connected.
2. Make sure there are no objects resting on the keyboard and
that no keys are pressed during the booting process.
44
English
2
System Board
English
1. Make sure the add-in card is seated securely in the expansion
slot. If the add-in card is loose, power off the system, re-install
the card and power up the system.
2. Check the jumper settings to ensure that the jumpers are
properly set.
3. Verify that all memory modules are seated securely into the
memory sockets.
4. Make sure the memory modules are in the correct locations.
5. If the board fails to function, place the board on a flat surface
and seat all socketed components. Gently press each component
into the socket.
6. If you made changes to the BIOS settings, re-enter setup and
load the BIOS defaults.
45
!
Français (French)
Chapter 3 - Français (French)
Table des Matières
47
3.2 Utilisation de la Fonction de Protection de CPU par
Ventilateur...............................................................................................................................
54
3.3 Utilisation de la Fonction de Suspension sur RAM.........................
55
Français
3.1 Caractéristiques et Spécifications......................................................................
3.4 Logiciels Supportés........................................................................................................
Français
(French)
57
3.5 Dépannage............................................................................................................................ 62
Liste de Vérification de l’Emballage
L’emballage de la carte système contient les éléments suivants:
þ 1 carte système
þ 1 manuel utilisateur
þ 2 cables IDE pour les lecteurs IDE ATA/33, ATA/66, ATA/100
ou ATA/133
þ 1 câble 34 broches pour lecteur de disquette
þ 1 disquette de “RAID Driver”
þ 1 CD “Main Board Utility”
Si l’un de ces éléments n’était pas dans l’emballage ou s’il était
endommagé, veuillez contacter votre revendeur ou votre
représentant.
Note:
Le manuel d’utilisateur dans le CD muni contient renseignement
détaillé au sujet de carte de système. Si, en quelque cas, quelque
renseignement n’appareille de ce que dit dans ce manuel, ce manuel
doit toujours être considéré comme la plus nouvelle version.
46
Français (French)
!
3.1 Caractéristiques et Spécifications
3.1.1 Caractéristiques
Chipset
• VIA® KT-333 et VT8233ACE
Processeur
La carte système est équipée d’un régulateur de commutation de
voltage qui détecte automatiquement de 1.100V à 1.850V.
Importance:
Pour être sur que le système puisset correctement démarrer,
avant changement du processeur, vous devrez éteindre la
machine et débrancher la prise du courant éléctrique.
Mémoire Système
• Supporte jusqu’à 4Go de mémoire
• Supporte DDR SDRAM DIMM 2.5V PC1600 (DDR200)
PC2100 (DDR266) / PC2700 (DDR333)
• 4 sockets DDR SDRAM DIMM 184 broches
• L2 mémoire cache
- Processeur DuronTM: Cache de pipeline burst intégré 64Ko
Niveau 2
- Processeur AthlonTM XP / AthlonTM: Cache de pipeline burst
intégré 256Ko Niveau 2
DIMMs
2MBx64
4MBx64
8MBx64
Mémoire
16MB
32MB
64MB
DIMMs
16MBx64
32MBx64
64MBx64
Français
(French)
• AMD AthlonTM XP 266MHz FSB (1500+ jusqu’à 2100+)
• AMD AthlonTM 200/266MHz FSB (jusqu’à 1.4GHz)
• AMD DuronTM 200MHz FSB (500MHz jusqu’à 1.3GHz)
Mémoire
128MB
256MB
512MB
47
!
Français (French)
Logements d’Extension
La carte système est équipée d’un slot AGP universel et 6
logements PCI dédiés.
Français
AGP est une interface conçue pour supporter des cartes graphiques
3D de haute performance. Elle utilise un pipeline dédié pour accéder
à la mémoire système pour le texturage, le z-buffering et le mélange
alpha. Le slot AGP universel supporte 2x AGP avec une bande
passante allant jusqu’à 533Mo/sec et 4x AGP avec une bande
passante allant jusqu’à 1066Mo/sec pour les applications graphiques
3D. AGP sur cette carte système offrira des graphiques meilleurs et
plus rapide à votre PC.
Français
(French)
Caractéristiques Audio sur Carte
- Codec conforme à l’extension AC’97 2.2 S/PDIF
- Supporte DirectSound/DirectSound 3D de Microsoft®
- AC’97 supporté avec full duplex, convertisseur de vitesse
d’échantillonnage indépendant pour enregistrement audio et lecture.
Installer les caractéristiques de LAN
-
Utiliser Realtek RTL8100 contrôleur d’éthernet rapide
IEEE 802.3 10BASE-T integré et PHY 100BASE-TX compatible
Interface maîtrise de 32-bit PCI
Fonctions d’administration de puissance integrée
Double-Support complète en 10 et 100 Mbps
Auto-négociation de supports IEEE 802.3u
Les fils de support pour l’adminisatration
Por ts Double Module ATX (Connecteurs PC 99 avec codes
couleur)
48
- 2 ports USB 1.1
- 1 port de RJ45 LAN
- 2 ports série DB-9 compatible NS16C550A
- 1 port parallèle DB-25 SPP/ECP/EPP
- 1 port souris PS/2 mini-DIN-6
- 1 port clavier PS/2 mini-DIN-6
- 1 port jeu/MIDI
- 3 prises audio: ligne de sortie, ligne d’entrée et entrée micro
Français (French)
!
Connecteurs
ATA RAID - Redundant Array of Inexpensive Disk [Réseau
Redondant de Disques bons marchés]
-
RAID 0 (striping) ou RAID 1 (mirroring)
Deux canaux IDE indépendants supportant jusqu’à 4 disques
durs (en mode UDMA 33/66/100/133 ou EIDE)
Supporte la mode PIO 0/1/2/3/4, mode DMA 0/1/2 et mode
UDMA 0/1/2/3/4/5
Français
(French)
- 2 connecteur pour 4 ports USB 2.0 supplémentaires
- 1 connecteur pour 2 ports USB 1.1 supplémentaires
- 1 connecteur pour de : ligne de sortie/entrée micro externe
- 2 connecteurs audio internes - CD-in et AUX-in
- 1 connecteur sortie S/PDIF
- 1 connecteur pour interface IrDA
- 2 connecteurs RAID IDE
- 2 connecteurs IDE
- 1 connecteur d’alimentation ATX
- 1 connecteur Wake-On-LAN
- 1 connecteur Wake-On-Ring
- Connecteurs de ventilateurs de CPU, de châssis et de second
châssis ventilateur
Contrôleur IDE de BUS Maître PCI
-
Deux interfaces PCI IDE supportant jusqu’à quatre matériels IDE
Supporte des disques durs ATA/33, ATA/66, ATA/100 et
ATA/133
IDE Améliorés Mode 3, 4, 5 et 6 UDMA (vitesse de transfert
de données allant jusqu’à 133Mo/sec.)
La gestion de Bus réduit l’utilisation du CPU pendant les
transferts sur disque
Supporte les CD-ROM ATAPI, LS-120 et ZIP
Interface IrDA
La carte système est équipée d’un connecteur IrDA pour les
connexions sans fil entre votre ordinateur et des périphériques. Il
supporte les périphériques qui sont conformes aux standards IrDA
ou ASKIR.
49
!
Français (French)
Ports USB
La carte mère supporte les quatre ports USB2.0 ou 1.1 permet
des échanges de données entre votre ordinateur et une multitude
de périphériques “Plug and Play” accessibles simultanément.
BIOS
-
Compatible avec Award BIOS, Windows ® 95/98/2000/ME/XP
Plug and Play
Supporte l’amorçage séquentiel SCSI
EPROM Flash pour une mise à niveau facile du BIOS
Supporte la fonction DMI 2.0
Mémoire Flash 2Mbit
Vcore et l’horloge du bus du processeur pouvant être
sélectionné dans le BIOS
Français
-
Français
(French)
Interface de Gestion de Bureau (DMI)
La carte système est livrée avec un DMI 2.0 intégré au BIOS.
L’utilitaire DMI dans le BIOS enregistre automatiquement diverses
informations concernant la configuration de votre système et stocke
ces informations dans la liste DMI, qui est une partie du BIOS “Plug
and Play” de la carte système. DMI, accompagné du logiciel en
réseau approprié, est conçu pour rendre l’inventaire, l’entretien et le
dépannage du système de l’ordinateur plus facile.
3.1.2 System Health Monitor Fonctions
La carte système est capable de gérer les conditions de “santé
système” suivantes.
-
50
Moniteurs de température de CPU/système
Moniteurs de voltage de ±12V/±5V/3.3V/CPU/VBAT(V)/
5VSB(V)
Moniteurs de ventilateur de CPU/châssis
Contrôle de marche/arrêt automatique de ventilateur de châssis
Capacité de relecture affichant la température, le voltage et la
vitesse de ventilateur
Français (French)
!
3.1.3 Intelligence
BitGuard
BitGuard est conçu pour garder un œil sur le système tout entier et
éliminer les problèmes avant qu’ils ne se développent. Il sur veille le
CPU AMD Athlon XP en travaillant avec la Diode Thermique du
CPU et éteint votre système quand la température du CPU est
trop élevée. L’instabilité du CPU sera aussi surveillée lors du
surfréquençage, car BitGuard s’occupe de l’instabilité avant que le
système ne se plante. BitGuard surveille aussi le ventilateur du
CPU/châssis, la température du CPU/système et les voltages Vcore.
La fonction de Protection de Température de CPU possède la
capacité de surveiller la température du CPU pendant l’amorçage du
système. Si elle détecte que la température du CPU dépasse la limite
de température de CPU définie dans le BIOS, le système s’éteint
automatiquement après 5 bips d’avertissement.
Protection du CPU par Ventilateur
Français
(French)
Protection de Température de CPU
La fonctionnalité de protection du CPU par Ventilateur a la possibilité
de contrôler le ventilateur du CPU pendant l’amorçage du système
et éteindra automatiquement le système si elle détecte que le
ventilateur du CPU ne tourne pas. Cette fonctionnalité a été ajoutée
pour protéger le CPU contre tout dommage et assurer un
environnement informatique sûr.
Sur-Voltage
La fonction de Sur-Voltage vous permet d’ajuster manuellement dans
un voltage interne plus faible appliqué au CPU. Bien que cette
fonction soit supportée, nous ne vous conseillons pas d’utiliser un
voltage plus élevé parce qu’un courant instable pourrait être appliqué
à la carte système ce qui entraînerait des détériorations.
51
!
Français (French)
D’accélération d’horloge de CPU
La fonction d’accélération d’horloge de CPU vous permet d’ajuster
l’horloge du bus du processeur. Cependant, l’accélération d’horloge
peut entraîner l’instabilité du processeur ou du système et ne garantit
pas de meilleures performances du système.
Français
Arrêt Automatique de Ventilateur de Châssis
Les ventilateurs de châssis s’arrêteront automatiquement une fois
que le système est entré en mode Suspension.
Français
(French)
Bouton d’Alimentation à Fonction Double
En fonction du paramétrage dans le champ “Soft-Off By PWRBTN”
du Programme d’Installation de la Power Management Setup, ce
commutateur permettra à votre système d’entrer en mode Soft-Off
ou Suspension.
Wake-On-Ring
Cette caractéristique permet au système qui se trouve en mode
Suspension ou en mode Arrêt Alimentation par Logiciel de se
réveiller/s’allumer pour répondre à des appels provenant d’un
modem interne ou externe.
Importance:
Si vous utilisez une carte complémentaire de modem, la source
d’alimentation de 5VSB de votre boîtier d’alimentation doit
supporter un minimum de ≥720mA.
Minuterie RTC pour Allumer le Système
Le RTC installé sur la carte système permet à votre système de
s’allumer automatiquement à une date et heure présélectionnée.
Wake-On-LAN
La fonction Wake-On-LAN permet au réseau de réveiller à distance
un PC Mis Hors Tension par Logiciel (Soft Power Down ou SoftOff). Votre carte LAN doit supporter la fonction de réveil à distance.
52
Français (French)
!
Importance:
La source d’alimentation 5VSB de votre boîtier d’alimentation
doit supporter ≥720mA (minimum).
Récupération après Défaillance d’Alimentation CA
Quand l’alimentation revient après une défaillance d’alimentation CA,
vous pouvez choisir d’allumer le système manuellement, de laisser le
système s’allumer automatiquement ou de retourner à l’état que
vous aviez quitté avant que la défaillance d’alimentation se produise.
La carte système est conçue de façon à être conforme aux
spécifications ACPI (Configuration Avancée et Interface
d’Alimentation). ACPI comporte une fonction d’économie d’énergie
qui permet aux PC de mettre en œuvre la Gestion d’Alimentation
et “Plug and Play” avec des systèmes d’exploitation qui supportent
la Gestion d’Alimentation Directe de Système d’Exploitation.
Actuellement, seulement Windows® 98/2000/ME/XP supporte la
fonction ACPI. Quand ACPI est activé dans le Programme de Power
Management Setup, cela vous permet d’utiliser la fonction de
Suspension sur RAM.
Français
(French)
ACPI STR
Quand la fonction de Suspension sur RAM est activée, vous pouvez
éteindre le système immédiatement en appuyant sur le bouton
d’alimentation ou en sélectionnant “Veille” quand vous éteignez
Windows® 98/2000/ME/XP sans avoir à passer par le processus
quelquefois ennuyeux de fermeture des fichiers, des applications et
du système d’exploitation. Ceci est du au fait que le système est
capable de stocker tous les fichiers programmes et de données
pendant toute la session d’utilisation dans la RAM (Mémoire à Accès
Aléatoire) lorsque qu’il s’éteint. La session d’utilisation reprendra
exactement où vous l’avez laissée la prochaine fois que vous
allumerez le système.
Importance:
La source d’alimentation 5VSB de votre boîtier d’alimentation
doit supporter ≥1A.
Protection contre les Virus
La plupart des virus détruisent les données stockées sur les disques
durs. La carte système est conçue pour protéger le secteur
d’amorçage et la table de partition de votre disque dur.
53
!
Français (French)
3.2 Utilisation de la Fonction de Protection de
CPU par Ventilateur
Français
Le CPU doit être refroidi à l’aide d’un ventilateur de CPU et d’un
radiateur. Sans une circulation d’air suffisante à travers le CPU et le
radiateur, le CPU se mettrait à trop chauffer ce qui endommagerait
le CPU et la carte système.
La fonction de Protection Ventilateur du CPU supportée par la carte
système a la possibilité de contrôler le ventilateur de CPU pendant
l’amorçage du système et éteindra automatiquement le système s’il
détecte que le ventilateur du CPU ne tourne pas. Cette
fonctionnalité a été ajoutée pour protéger le CPU contre tout
dommage et assurer un environnement informatique sûr.
Français
(French)
Pour utiliser la fonction de Protection Ventilateur du CPU, veuillez
suivre les étapes ci-dessous.
1. Avant de mettre le système sous tension, assurez vous que le
radiateur et le ventilateur du CPU sont installés correctement sur
le CPU. Le système est peut contrôler le ventilateur de CPU,
cependant vous devez utiliser une broche de détection de
ventilateur pour supporter cette fonction. Connectez le ventilateur
du CPU au connecteur de ventilateur à 3 broches à
l’emplacement J18 de la carte système.
2. Assurez vous que la “CPU Fan Protection” enregistrée dans le
sous-menu “PC Health Status” du BIOS est positionnée sur
“Enabled”.
3. Vous pouvez maintenant mettre le système sous-tension
Deux situations peuvent se présenter forçant le système à s’éteindre
automatiquement. Un bip d’alarme se fera entendre avant que le
système ne s’éteigne.
1. Le ventilateur du CPU ne tourne pas, cela peut indiquer que le
ventilateur est endommagé. Remplacez-le par un nouveau
ventilateur.
2. Le ventilateur du CPU ne tourne pas immédiatement lors de
l’amorçage du système ou il se passe un moment avant que le
ventilateur du CPU ne se mette à tourner.
54
Français (French)
!
Si le ventilateur du CPU ne tourne pas immédiatement lors de
l’amorçage du système ou s’il se passe un moment avant que le
ventilateur ne se mette à tourner, vérifiez si le radiateur et le
ventilateur sont montés correctement sur le CPU puis
redémarrez le système. Si le même problème se produit, vous
devez remplacer le ventilateur avec un ventilateur de bonne
qualité – un qui se mettra à tourner dès la mise sous tension et
qui de plus peut dissiper la chaleur avec plus d’efficacité, sinon,
vous devrez désactiver cette fonction dans le champ “CPU Fan
Protection” (Sous-menu PC Health Status) du BIOS.
3.3 Utilisation de la Fonction de Suspension sur
RAM
1.
Sélectionnez “Power Management Setup” dans l’écran de
programme principal et appuyez sur <Enter>.
2.
Dans le champ “ACPI Function”, sélectionnez “Enabled”.
3.
Dans le champ “ACPI Suspend Type”, sélectionnez “S3(STR)”.
4.
Appuyez sur <Esc> pour retourner au menu principal.
5.
Sélectionnez “Save & Exit Setup” et appuyez sur <Enter>, Tapez
<Y> et appuyez sur <Enter>.
6.
Installez Windows® 98 en tapant les paramètres suivants. Ceci
sert à vous assurer que la fonction ACPI est supportée.
Français
(French)
Si vous utilisez le système d’opération Windows ® 98, veuillez suivre
les étapes suivantes.
[lecteur]:>setup /p j
Si vous avez installé Windows® 98 préalablement, vous avez
besoin de mettre le système à niveau de façon à supporter
ACPI. Veuillez contacter Microsoft pour les informations de mise
à niveau.
7.
Démarrez Windows® 98. Sur le bureau de Windows® 98,
cliquez sur le bouton Démarrer. Déplacez le curseur sur
Paramètres, puis cliquez sur Panneau de Configuration.
55
Français (French)
8.
Double cliquez sur l’icône Système. Dans la boîte de Propriétés
Système, cliquez sur l’onglet Performances.
9.
Cliquez sur le Fichier Système. Dans le champ “Rôle Typique de
cet Ordinateur”, sélectionnez “Système Portable ou Station
d’Accueil”. Cliquez sur Appliquer, puis cliquer sur OK.
Redémarrez l’ordinateur.
Français
!
10. Répétez l’étape 7 pour ouvrir la boîte de dialogue du Panneau
de Configuration. Double cliquez sur l’icône Gestion
d’Alimentation.
Français
(French)
11. Cliquez sur l’onglet Avancé. Dans le champ “Quand j’appuie sur
le bouton d’alimentation de mon ordinateur”, sélectionnez “Mise
en Veille”.
12. Après avoir réalisé les étapes ci-dessus et si vous voulez
éteindre l’ordinateur, vous n’avez pas besoin de passer par le
processus de fermeture des fichiers, des applications et du
système d’exploitation. Vous pouvez éteindre l’ordinateur
directement en appuyant sur le bouton d’alimentation ou en
sélectionnant “Mise en Veille” quand vous fermez Windows® 98.
Pour allumer l’ordinateur, appuyez simplement sur le bouton
d’alimentation. La session que vous avez laissée quand vous
avez éteint l’ordinateur reprendra en moins de 8 secondes.
Si vous avez changé la couleur ou la résolution (dans la boîte
de dialogue de Propriétés d’Affichage), n’appliquez pas les
paramètres sans redémarrer. Vous devez redémarrer l’ordinateur.
Importance:
Si vous ne pouvez pas utiliser le Suspend à la RAM fonction
(après exécuter les marches ci-dessus dans Windows® 2000/
ME/XP), veuillez verifier si votre add-in-cartes ou le périphérique
qui supporte cette fonction. Si cette fonction n’est pas
supportée, vous avez besoin de télécharger le driver convenable
à sa respective site Web.
56
Français (French)
!
3.4 Logiciels Supportés
3.4.1 Utilitaire Hardware Monitor
Note:
Utilisez cet utilitaire seulement dans les systèmes d’exploitation
Windows ® 95, Windows ® 98, Windows® 98 SE, Windows® ME,
Windows ® 2000 ou Windows NT® 4.0.
Pour installer l’utilitaire, insérez le CD dans le lecteur CD-ROM.
L’écran autorun (CD Main Board Utility) apparaîtra. Cliquez sur le
bouton “Hardware Monitor” pour installer l’utilitaire. Reportez vous à
son fichier “readme” pour les instructions sur l’utilisation de l’utilitaire.
Français
(French)
La carte système est livrée avec un utilitaire de “Hardware Monitor”
contenu dans le CD fourni. Il peut gérer les conditions du système
du matériel telle que la température du CPU et du système, le
voltage et la vitesse des ventilateurs de CPU et de châssis. Il vous
permet aussi de positionner manuellement un éventail de matériels
pouvant être gérés. Si les valeurs sont situées au-dessus ou en
dessous de l’éventail présélectionné, un message d’avertissement
apparaîtra. L’utilitaire peut aussi être configuré de sorte que l’alarme
sonore retentisse chaque fois qu’une erreur se produit. Nous vous
recommandons d’utiliser les “Default Setting” qui sont les paramètres
idéaux pour maintenir le système en bon état de fonctionnement.
3.4.2 VIA Service Pack
Le CD contenu dans l’emballage de la carte système est aussi
accompagné du VIA Service Pack. Le Service Pack comprend les
pilotes suivants:
•
•
•
•
VIA ATAPI Vendor Support Driver
AGP VxD Driver
IRQ Routing Miniport Driver
VIA INF Driver
Pour installer les pilotes, insérez le CD dans le lecteur CD-ROM.
L’écran autorun (Main Board Utility CD) apparaîtra. Cliquez sur le
bouton “VIA Service Pack”. Pour les instructions d’installation ou
pour les informations concernant leur fichier “readme” correspondant,
cliquez sur le bouton “Read Me” situé dans l’écran autorun.
57
!
Français (French)
Pour installer le VIA Service Pack, veuillez suivre les étapes ci-dessous.
1. Insérez le CD qui accompagne l’ensemble carte système dans le
lecteur CD-ROM. L’écran d’exécution automatique (Main Board
Utility CD) apparaîtra.
2. Cliquez sur “VIA Service Pack”.
Français
3. L’écran de “Welcome” apparaîtra. Cliquez sur “Next”. Veuillez lire
soigneusement le fichier “VIA Service Pack readme” avant de
passer à l’étape 4.
4. Suivez les invites d’écran pour réaliser l’installation.
5. Réamorcez le système pour que les pilotes soient opérationnels.
Français
(French)
Notes d’Installation de VIA® Service Pack
“VIA Service Pack” qui se trouve dans le CD fourni comprend les
pilotes “AGP VxD Driver” et “VIA INF Driver”. Ces pilotes sont
supportés sous Windows ® 95, Windows® 98, Windows® 98 SE,
Windows ® ME et Windows® 2000. Vous devez tout d’abord installer
VIA Service Pack avant d’installer tout autre pilote. Cependant, ceci
peut ne pas être le cas pour certains car tes AGP. Veuillez lire
soigneusement les informations ci-dessous.
Importance:
Le pilote VGA qui accompagne les cartes AGP est déjà groupé
avec le pilote AGP VxD. Etant donné que la version du pilote
groupé VxD est peut-être plus ancienne que celle fournie dans
le CD, l’installation du groupe VxD peut poser des problèmes. Si
vous utilisez ce type de carte, nous vous conseillons d’installer
tout d’abord le pilote VGA de la carte AGP avant d’installer le
VIA Ser vice Pack.
3.4.3 Les Pilotes audio
Les Pilotes audio et le logiciel de lecture audio supportent les
systèmes d’exploitation Windows  98,Windows98 SE,
WindowsME,Windows NT  4.0 et Windows 2000.
Pour installer le pilote audio, veuillez suivre les étapes ci-dessous.
58
Français (French)
!
1. Cliquez sur “Pilotes Audio.” L’écran “Paramétrages Audio
AC’97 Avancé” apparaîtra.
2. Suivez les invitations à l’écran pour réaliser l’installation.
3. Redémarrez le système pour que le pilote prenne effet.
3.4.4 Le Pilote Realtek LAN
Les pilotes LAN pour Windows  ME, Windows  2000 et
Windows XP supportent “Exécution Automatique”.
Pour installer le pilote Realtek LAN , veuillez suivre les étapes ci-dessous.
2. Suivez les invitations à l’écran pour réaliser l’installation
3. Redémarrez le système pour que le pilote prenne effet.
Français
(French)
1. Cliquez sur “Pilotes Realtek LAN “. L’écran “Assistant d’utilitaire
d’Installation“ apparaîtra.
Les pilotes LAN pour Windows 98, Windows 98 SE, Windows NT
4.0 ne supportent pas “Exécution Automatique”. Une fois que le système
aura détecté le contrôleur fast ethernet Realtek RTL8100, il vous invitera
à installer le pilote pour le système d’exploitation que vous utilisez. Le
pilote se trouve dans le répertoire racine “RTL8100” du CD. Repor tezvous au fichier LISEZMOI pour l’emplacement exact des pilotes.
3.4.5 Pilotes VIA USB 2.0
Si vous utilisez un périphérique USB 2.0, vous devez installer le
pilote USB 2.0.
Pour installer le pilote USB 2.0, veuillez suivre les étapes ci-dessous.
1. Cliquez sur “Pilotes VIA USB 2.0” .
apparaîtra.
L’écran de “Bienvenue” 2. Suivez les invitations à l’écran pour réaliser l’installation
3. Redémarrez le système pour que le pilote prenne effet.
59
!
Français (French)
3.4.6 Pilotes Promise RAID
3.4.7 Utilitaire Promise RAID
Français
Reportez-vous au fichier LISEZMOI dans le répertoire de Pilotes
FastTrak du CD ainsi qu’au Manuel Utilisateur RAID contenu dans le
même CD.
Pour installer l’Utilitaire Promise RAID, veuillez suivre les étapes ci-dessous.
1. Cliquez sur “Utilitaire Promise RAID”. L’écran “Utilitaire
d’Installation du Contrôleur FastTrak” apparaîtra.
2. Suivez les invitations à l’écran pour réaliser l’installation.
3. Redémarrez le système pour que le pilote prenne effet.
Français
(French)
3.4.8 Pilote de Microsoft DirectX 8.1
1. Insérez le CD qui accompagne l’ensemble carte système dans le
lecteur CD-ROM. L’écran d’exécution automatique (Main Board
Utility CD) apparaîtra.
2. Cliquez sur “Microsoft DirectX 8.1 Driver”.
3. Cliquez sur “Yes” afin d’en continuer.
4. Suivez les instructions affichées sur le texte de boîte de dialogue
afin de compléter l’installation.
5. Redémarrez votre système.
3.4.9 Notes pour l’Installation des Pilotes et des Utilitaires
1. “Autorun” SEULEMENT supporte les systèmes d’exploitation
Windows® 95, Windows® 98, Windows® 98 SE, Windows® ME,
Windows® 2000, Windows NT® 4.0 et Windows ® XP. Si, après
avoir inséré le CD, “Autorun” ne démarre pas automatiquement
(Dans ce cas, l’écran de CD Main Board Utility n’apparaîtra pas),
veuillez aller directement au répertoire racine du CD et double
cliquez sur “Setup”.
60
2. Veuillez vous rendre sur le site web de DFI à "http://
www.dfi.com/support1/download2.asp" pour trouver la dernière
version des pilotes ou logiciel d’applications.
Français (French)
!
Français
(French)
3. Toutes les étapes ou procédures pour installer les pilotes sont
susceptibles d’être modifiées sans notice préalable étant donné
que les logiciels sont mis à jour occasionnellement. Veuillez vous
reporter aux fichiers LisezMoi, s’ils sont disponibles, pour obtenir
les dernières informations.
61
!
Français (French)
3.5 Dépannage
Français
Ce chapitre du manuel est destiné à vous aider résoudre les
problèmes éventuels que vous pourriez rencontrer avec votre
ordinateur. Pour dépanner efficacement votre système, traitez chaque
problème individuellement. Ceci permettra de faire un diagnostique
exact du problème dans le cas ou celui-ci aurait des causes multiples.
Français
(French)
Certains des points les plus courants, à vérifier lor sque vous
rencontrez des problèmes lors de l’utilisation de votre système sont
énumérés ci-dessous.
1. L’interrupteur d’alimentation de chaque périphérique est sur la
position marche.
2. Tous les câbles et cordons d’alimentation sont bien connectés.
3. La prise secteur sur laquelle vos périphériques sont branchés
fonctionne correctement. Testez la prise en branchant une lampe
ou tout autre appareil électrique.
4. Le moniteur est allumé.
5. Les contrôles de luminosité et de contraste d’affichage sont
correctement réglés.
6. Toutes les cartes d’extension situées dans les logements
d’extension sont correctement enfichées.
7. Chaque carte d’extension installée est conçue pour votre
système et paramétrée correctement.
Protection CPU par Ventilateur
Après avoir amorcé le système, une alarme sonore retentit puis
l’alimentation du système est mise hors tension.
1. Le ventilateur du CPU ne tourne pas car le ventilateur est
endommagé. Remplacez-le par un neuf.
2. Le ventilateur du CPU ne tourne pas immédiatement ou il faut
attendre un moment avant que le ventilateur ne tourne. Vérifiez
que le radiateur et le ventilateur sont montés correctement sur le
CPU, puis redémarrez le système. Si le problème persiste, vous
devez le remplacer le ventilateur par un ventilateur de bonne
qualité – un ventilateur qui se mettra immédiatement à tourner à
la mise sous tension et qui pourra dissiper la chaleur plus
efficacement, sinon, vous devrez désactiver cette fonction dans le
62
Français (French)
!
champ “CPU Fan Protection” (Sous-menu PC Health Status) du
BIOS.
Moniteur/Affichage
Si l’écran d’affichage reste éteint après la mise sous tension du
système.
L’image bouge constamment.
1. Le moniteur a perdu sa synchronisation verticale. Ajustez la
synchronisation verticale du moniteur.
2. Eloignez tous les objets, tel qu’un autre moniteur ou un
ventilateur, qui pourrait créer un champ magnétique autour de
l’affichage.
3. Assurez vous que les fréquences de sor tie de votre car te vidéo
sont supportées par ce moniteur.
Français
(French)
1. Assurez vous que le bouton d’alimentation est sur la position
marche.
2. Vérifiez que l’une des extrémités du cordon d’alimentation du
moniteur est correctement connectée au moniteur et que l’autre
extrémité est branchée à une prise de courant CA en état de
marche. Si nécessaire, essayez une autre prise.
3. Vérifiez que le câble d’entrée vidéo est correctement connecté au
moniteur et à l’adaptateur d’affichage du système.
4. Ajustez la luminosité de l’affichage en tournant le bouton de
contrôle de luminosité du moniteur.
L’écran ondule constamment.
1. Si le moniteur est proche d’un autre moniteur, il est peut-être
nécessaire d’éteindre ce dernier. Les lampes fluorescentes situées
à proximité du moniteur peuvent aussi faire onduler l’image à
l’écran.
Alimentation
A la mise sous tension de l’ordinateur rien ne se passe.
1. Vérifiez que l’une des extrémités du cordon d’alimentation CA
est branchée dans une prise de courant en état de marche et
63
!
Français (French)
Lecteur de Disquettes
Français
que l’autre extrémité est correctement branchée au dos du
système.
2. Assurez vous que l’interrupteur de sélection de voltage situé sur
le panneau arrière est positionné pour le type correct de voltage
que vous utilisez.
3. Le cordon d’alimentation présente peut-être un “court circuit” ou
une “coupure”. Inspectez le cordon et installez-en un nouveau si
nécessaire.
Français
(French)
L’ordinateur ne peut pas accéder au lecteur de disquettes.
1. La disquette n’est peut-être pas formatée. Formatez la disquette
et réessayez.
2. La disquette est peut-être protégée en écriture. Utilisez une
disquette qui n’est pas protégée en écriture.
3. Vous êtes peut-être en train d’écrire sur le mauvais lecteur.
Vérifiez le chemin d’accès pour vous assurer que vous écrivez
bien sur le lecteur visé.
4. L’espace est insuffisant sur la disquette. Utilisez une autre
disquette comportant un espace de stockage adéquat.
Disque Dur
Défaillance du disque dur.
1. Assurez vous que le type correct de lecteur pour le disque dur a
été entré dans le BIOS.
2. Si le système est configuré avec deux disques durs, assurez vous
que le disque dur amorçable (premier) est configuré en Maître et
le second disque dur est configuré en Esclave. Le disque dur
maître doit avoir une partition active/amorçable.
Durée de formatage trop longue.
1. Si votre disque dur met trop de temps à se formater, cela
provient sûrement d’un problème de connexion de câble.
Cependant, si votre disque dur a une grande capacité, il mettra
plus de temps à se formater.
64
Français (French)
!
Port Parallèle
L’imprimante parallèle ne répond pas quand vous essayez
d’imprimer.
1. Assurez vous que votre imprimante est allumée et que
l’imprimante est en ligne.
2. Assurez vous que votre logiciel est configuré pour le type
d’imprimante connectée.
3. Vérifiez que l’adresse d’E/S et les paramètres IRQ du port LPT
sur carte sont configurés correctement.
4. Vérifiez que le périphérique connecté fonctionne en le connectant
à un port parallèle qui fonctionne et configuré correctement. S’il
fonctionne, l’imprimante peut être considérée comme étant en
bon état de marche. Si l’imprimante ne fonctionne toujours pas,
remplacez le câble d’imprimante et essayez à nouveau.
Le périphérique série (modem, imprimante) n’émet aucun
caractère ou émet des caractères incohérents.
1. Assurez vous que le périphérique série est allumé et qu’il est en
ligne.
2. Vérifiez que le périphérique est branché sur le port série correct
au dos de l’ordinateur.
3. Vérifiez que le périphérique série connecté fonctionne, en le
branchant à un port série qui fonctionne et configuré
correctement. Si le périphérique série ne fonctionne pas, cela
signifie que le câble ou le périphérique série a un problème. Si le
périphérique fonctionne, le problème est peut-être dû à la carte
d’E/S ou au paramétrage d’adressage.
4. Assurez vous que les paramètres COM et d’adressage d’E/S
sont configurés correctement.
Français
(French)
Port Série
Clavier
Rien ne se passe quand une touche du clavier est enfoncée.
1. Assurez vous que le clavier est connecté correctement.
2. Assurez vous qu’aucun objet n’appuie sur le clavier et qu’aucune
touche n’est enfoncée pendant le processus d’amorçage.
65
!
Français (French)
Carte Système
Français
(French)
Français
1. Assurez vous que la carte d’extension est correctement placée
dans le logement d’extension. Si la carte d’extension a du jeu,
éteignez le système, réinstallez la carte et allumez le système.
2. Vérifiez les paramétrages de cavaliers pour vous assurer que les
cavaliers sont positionnés correctement.
3. Vérifiez que tous les modules mémoire sont correctement
installés dans les sockets mémoire.
4. Assurez vous que les modules mémoire se trouvent dans les
emplacements appropriés.
5. Si la carte ne fonctionne pas, placez la carte sur une surface
plane et vérifiez tous les composants sur socket. Appuyez
doucement sur chaque composant pour l’enfoncer dans le socket.
6. Si vous avez apporté des modifications aux paramètres du BIOS,
ré entrez dans le programme d’installation et chargez les
paramètres par défaut du BIOS.
66
Deutsch (German)
4
Chapter 4 - Deutsch (German)
Inhaltsverzeichnis
4.1 Leistungsmerkmale und Technische Daten...............................................
68
4.2 Anwendung der Funktion Schutz des CPU-Ventilators..............
76
4.3 Anwendung der Funktion “Suspendieren auf RAM”......................
77
4.4 Unterstützte Software.................................................................................................
79
4.5 Fehlersuche............................................................................................................................
84
Verpackungsliste
! 1 Systemplatine
! 1 Benutzerhandbuch
! 2 IDE-Kabel für ATA/33-IDE-Laufwerke, ATA/66-IDE-Laufwerke,
ATA/100-IDE-Laufwerke oder ATA/133-IDE-Laufwerke
! 1 Floppylaufwerkskabel mit 34poligen Anschlußstecker
! 1 RAID-Driver-Floppylaufwerken
! 1 CD mit “Main Board Utility”
Fehlt einer dieser Ar tikel oder weist einer dieser Ar tikel
Beschädigungen auf, wenden Sie sich an Ihren Händler oder Vertreter.
Deutsch
(German)
In der Verpackung der Systemplatine sind folgende Artikel enthalten:
Hinweis:
Das Benutzerhandbuch in der angebotenen CD enthält detaillierte
Informationen über die Hauptplatine. Wenn in manchen Fällen
manche Informationen nicht denjenigen Informationen dargestellt in
diesem Handbuch entsprechen, soll dieses Handbuch als die meist
aktualisierte Ausgabe gelten.
67
4
Deutsch (German)
4.1 Leistungsmerkmale und Technische Daten
4.1.1 Leistungsmerkmale
Chipset
Français
• VIA® KT-333 und VT8233ACE
Prozessor
Die Systemplatine ist mit einem Spannungsregler ausgestattet, durch
welchen automatisch Spannungen von 1,100V bis 1,850V festgestellt
werden.
• AMD AthlonTM XP 266MHz FSB (1500+ von bis zu 2100+)
• AMD AthlonTM 200/266MHz FSB (von bis zu 1.4GHz)
• AMD DuronTM 200MHz FSB (500MHz von bis zu 1.3GHz)
Wichtig:
Sie müssen das System herunterfahren lassen und dann den
Stromversorgungsschalter ausschalten oder das AC-Stromkabel
auftrennen, bevor Sie den Prozessor auswechseln, um richtige
Urladung und Betrieb Ihres Systems sicherzustellen.
Deutsch
(German)
Systemspeicher
• Unterstützt einen Speicher von bis zu 4GB
• Unterstützung 2.5V DDR SDRAM DIMM PC1600 (DDR200) /
PC2100 (DDR266)/PC2700(DDR333)
• 4 DDR-SDRAM-DIMM-Fassungen mit 184poligem Anschlußstecker
• L2-Cache-Speicher
- DuronTM-Prozessor: eingebauter 64-KB-Burst-Cache der Stufe
2 und mit Pipeline
- AthlonTM XP / AthlonTM-Prozessor: eingebauter 256-KB-BurstCache der Stufe 2 und mit Pipeline
DIMMs
2MBx64
4MBx64
8MBx64
68
Speicher
16MB
32MB
64MB
DIMMs
16MBx64
32MBx64
64MBx64
Speicher
128MB
256MB
512MB
Deutsch (German)
4
Erweiterungssteckfasssungen
Die Systemplatine ist mit einer universellen AGP-Steckfassung
ausgerüstet und 6 dedizierten PCI-Steckfassungen.
AGP ist eine Schnittstelle, die zum Unterstützen der Hochleistungs3D-Grafikkarten bestimmt ist und die für den Zugriff zum Speicher
für die Textur, das Z-Puffern und Alpha-Mischen eine dedizierte
Leitung verwendet. Für die 3D-Grafikanwendungen unterstützt die
universelle AGP-Steckfassung einen AGP 2x mit einer Bandweite von
bis zu 533MB/Sek. sowie einen AGP 4x mit einer Bandweite von bis
zu 1066MB/Sek. Durch den AGP in diesem System werden bessere
Grafiken schneller an Ihren PC übertragen.
Audiomerkmale auf Platine
- Codec für AC’97 2.2 S/PDIF-Erweiterung
- Unterstützung der Microsoft DirectSound/DirectSound 3D
- AC’97 Unterstützung des Audiotreiber und Audiowiedergabe
-
Benutzung des Realtek RTL8100 für die Fast-Ethernet-Verbindung
Integrierter IEEE 802.3, 10BASE-T und 100BASE-TX kompatibler
PHY
32-Bit-PCI-Master-Schnittstelle
Integrierte Power-Management-Funktionen
Vollduplex-Unterstützung bei 10 und 100 Mbps
Unterstützung der IEEE-802.3u-Auto-Negotiation
Unterstützung des Leiters für das Management
ATX-Zweietagen-Anschlüsse (PC 99 mit farbkodierten
Steckverbindungen)
-
2
1
2
1
1
1
Deutsch
(German)
Merkmale des LANs auf Platine
USB1.1-Anschlüsse
RJ45 LAN port
serieller DB-9-Anschluß, kompatibel mit NS16C550A
DB-25-Parallelanschluß SPP/ECP/EPP
Mini-DIN-6-Anschluß für eine PS/2-Maus
Mini-DIN-6-Anschluß für eine PS/2-Tastatur
69
4
Deutsch (German)
- 1 Mini-Game port
- 3 Audio-Anschlußbuchsen: Ausgangsleitung, Eingangsleitung und
Mikrofon-Eingang
Anschlußstecker
Français
- 2 Anschlußfassung für 4 zusätzliche externe USB 2.0-Anschlüsse
- 1 Anschlußfassung für 2 zusätzliche externe USB 1.1-Anschlüsse
- 1 Anschlußfassung für Ausgangsleitung undMikrofon-Eingang
- 2 interne Audioanschlüsse - CD-in und AUX
- 1 S/PDIF-Aus-Steckverbinder
- 1 Anschluß für die IrDA-Schnittstelle
- 2 RAID-IDE-Anschlüsse
- 2 IDE-Anschlüsse
- Unterstützung von bis zu zwei 2,88MB-Floppylaufwerken durch
einen Floppylaufwerksanschluß
- 1 Anschlußstecker für das ATX-Netzgerät
- 1 Anschlußstecker für Wecken durch LAN
- 1 Anschlußstecker für Wecken durch Ring
- CPU-, Chassis- und zweiter-chassis-ventilator-Anschlüsse
ATA RAID - Redundant Array of Inexpensive Disk [Redundante
Anordnung von preiswerten Laufwerken]
Deutsch
(German)
-
PCI-Bus-Master-IDE-Controller
-
70
RAID 0 (Streifen)(striping) oder RAID 1 (Duplizieren)(mirroring)
Zwei unabhängige IDE-Kanäle unterstützen bis zu 4 Laufwerken
(UDMA-Modi 33/66/100/133 oder EIDE)
Unterstützt PIO-Modi 0/1/2/3/4, DMA-Modi 0/1/2 und UDMAModi 0/1/2/3/4/5
Unterstützung von bis zu vier IDE-Geräten durch zwei PCI-IDESchnittstellen
Unterstützung der Festplatten ATA/33, ATA/66, ATA/100 und
ATA/133
Erweitertes IDE des UDMA-Modus 3, 4, 5 und 6 (Datenübertragungsgeschwindigkeit von bis zu 133MB/Sek.).
Verminderte CPU-Benutzung während Diskettenübertragung
dank dem Bus-Master
Unterstützung des ATAPI CD-ROMs, LS-120 und ZIP
Deutsch (German)
4
IrDA-Schnittstelle
Die Systemplatine ist mit einem IrDA-Anschluß versehen, durch
welche eine kabellose Verbindung zwischen Ihrem Computer und
Peripheriegeräten hergestellt werden kann.
USB-Anschlüsse
Das Mainboard unterstütz USB 2.0 und USB 1.1 Ports. USB ermöglicht
den Datenaustausch zwischen Ihrem Computer und einer großen Anzahl
von simultan ansprechbaren externen Plug and Play Peripheriegeräten.
BIOS
-
Kompatibilität mit Award BIOS, Windows® 95/98/2000/ME/XP
Plug and Play
Unterstützung des sequentiellen SCSI-Ladens
Flash EPROM für ein einfaches Aktualisieren des BIOS
Unterstützung der DMI-2.0-Funktion
Flash-Speicher (2Mbit)
Wählbarer Vcore und Bus-Taktgeber des Prozessors im BIOS
Die Systemplatine ist mit einem DMI 2.0 ausgestattet, die im BIOS
integriert ist. Durch das DMI-Dienstprogramm im BIOS werden
automatisch verschiedene Informationen über die Konfiguration Ihres
Systems registriert, wonach diese Informationen im DMI-Speicher
gespeichert werden. Dieser DMI-Speicher bildet einen Teil des “Plug
and Play” BIOS und des DMI der Systemplatine, zusammen mit der
richtig mit dem Netzwerk verbundenen Software. Auf diese Weise
soll der Unterhalt und die Fehlersuche des PC-Systems erleichtert
werden.
Deutsch
(German)
Desktop-Management-Schnittstelle (DMI)
71
4
Deutsch (German)
4.1.2 System Health Monitor Funktions
Durch die Systemplatine können die folgenden “gesundheitlichen
Bedingungen” Ihres Systems überwacht werden.
-
Überwachung der Temperatur des CPU/Systems
Überwachung der ±12V/±5V/3.3V/CPU/VBAT(V)/5VBB(V)Spannungen
Überwachung der Geschwindigkeit des CPU-/Chassisventilators
Automatisches Ein-/Ausschalten der des Chassisventilator
Anzeige der Temperatur, Spannung und der Geschwindigkeit des
Ventilators
Français
-
4.1.3 Intelligente Ausstattungsteile
BitGuard
BitGuard dient zur Überwachung des kompletten Systems und Eliminierung
aller Probleme, bevor sie auftreten. Es schützt die AMD Athlon XP CPU
durch Zusammenarbeit mit der Thermaldiode der CPU und schaltet
das System ab, wenn die CPU zu heiß wird. Auch kümmert sich BitGuard
um mögliche CPU-Instabilität beim Übertakten, bevor das System
abstürzt; und es überwacht den CPU/Gehäuselüfter, die CPU/
Systemtemperatur sowie die Vcore-Spannungen.
Deutsch
(German)
CPU Temperaturschutz
Die CPU-Temperaturschutzfunktion überwacht die CPU-Temperatur
während des Systemstarts. Wenn erkannt wird, dass die CPU’Temperatudas im BIOS definierte Temperaturlimit überschreitet, schaltet
sich das System automatisch nach fünf Warntönen aus.
CPU-Ventilator-Schutzfunktion
Mit der CPU-Ventilator-Schutzfunktion kann der CPU-Ventilator beim
Starten des Systems überwacht werden. Das System wird durch
diese Funktion automatisch ausgeschaltet, nachdem das System
festgestellt hat, daß der CPU-Ventilator nicht rotiert. Durch diese zusätzliche
Vorbeugungsmaßnahme kann der CPU vor Beschädigungen geschützt
sowie eine sichere Betriebsumgebung gewährleistet werden.
72
Deutsch (German)
4
Überspannung
Mit der Überspannungsfunktion können Sie eine niedrigere
Kernspannung, mit der der CPU versorgt wird, von Hand einstellen.
Trotz der Unterstützung dieser Funktion wird von der Verwendung
einer höheren Spannung abgeraten, da die Systemplatine mit einer
unstabilen Spannung versorgt und dadurch beschädigt werden kann.
Mit der Funktion zum Einstellen des CPU-Taktgebers Können
Sie den Bus-Taktgeber des Prozessors von Hand und schrittweise.
Eine zu hohe Einstellung des Taktgebers kann jedoch zu einer
Unstabilität des Prozessors oder des Systems führen und
gewährleistet keine bessere Betriebsleistung des Systems.
Automatisches Ausschalten des Chassis-Ventilators
Die Chassisventilatoren werden automatisch ausgeschaltet, wenn das
System in den Suspendier-Modus geschaltet wird.
Netzschalter mit Doppelter Funktion
Je nach der Einstellung im Feld “Soft-Off By PWRBTN” im Power
Management Setup kann das System durch diesen Schalter
ausgeschaltet oder in den Suspendier-Modus geschaltet werden.
Mit diesem Merkmal kann das System, welches in den Suspendoder Soft-Power-Off-Modus geschaltet ist, aufgeweckt/eingeschaltet
werden, um eingehende Anrufe zu beantworten, die über ein internes
oder externes Modem geleitet werden.
Wichtig:
Deutsch
(German)
Aufwachen bei Klingeln (Wake-On-Ring)
Falls Sie eine interne Modemkarte verwenden muß die 5VSBStromquelle des Netzgerätes in Ihrem PC mindestens
≥720mA unterstützen.
73
4
Deutsch (German)
RTC-Taktgeber zum Einschalten des Systems
Durch den auf der Systemplatine installierten RTC kann Ihr System
automatisch am eingestellten Datum und zur eingestellten Uhrzeit
eingeschaltet werden.
Français
Wecken bei LAN (Wake-On-LAN)
Durch die Funktion “Wecken bei LAN-Bereitschaft” kann ein
ausgeschalteter PC ferngesteuert durch das Netzwerk eingeschaltet
werden. Ihre LAN-Karte muß dazu jedoch die Weckfunktion durch
Fernsteuerung unterstützen.
Wichtig:
Die 5VSB-Stromversorgung Ihres
(mindestens) ≥720mA unterstützen.
Netzgerätes
muß
Wiederherstellung der Wechselstromversorgung nach einem
Ausfall
Bei der Wiederherstellung der Stromversorgung nach einem Ausfall
kann das System entweder manuell oder automatisch eingeschaltet
werden, oder Sie können den Betrieb des Systems an der Stelle
fortsetzen, wo der Betrieb durch den Stromausfall unterbrochen
wurde.
Deutsch
(German)
ACPI STR
Diese Systemplatine entspricht der ACPI-Vorschrift (Erweiterte
Konfiguration und Leitsungsschnittstelle). ACPI besitzt
Energiesparfunktionen, die es dem PC ermöglichen, das PowerManagement und “Plug and Play” mit Betriebssystemen anzuwenden,
durch welche das direkte OS-Power-Management unterstützt wird.
Gegenwärtig wird die ACPI-Funktion nur durch Windows® 98/2000/
ME/XP unterstützt. Die Suspendieren-auf-RAM-Funktion kann
angewendet werden, wenn ACPI im Power-Management-Setup
aktiviert ist.
Wurde die Suspendieren-auf-RAM-Funktion aktiviert, kann das
System umgehend durch Drücken des Netzschalters oder durch
Auswählen von “Standby” beim Herunterfahren des Windows® 98/
2000/ME/XP ausgeschaltet werden, ohne daß Sie dabei den
manchmal mühsamen Vorgang zum Schließen aller Dateien,
74
Deutsch (German)
4
Anwendungsprogramme und des Betriebssystems durchmachen
müssen, da das System imstande ist, sämtliche Programme und
Dateien während dem ganzen Arbeitsabschnitt beim Ausschalten in
den RAM (Direktzugriffspeicher) zu speichern. Beim nächsten
Einschalten des Systems wird der Arbeitsabschnitt genau an der
Stelle fortgesetzt, wo Sie ihn unterbrochen haben.
Wichtig:
Die 5VSB-Stromquelle Ihres Netzgerätes muß eine Leistung von
≥1A unterstützen.
Virusschutz
Deutsch
(German)
Durch die meisten Viren werden heutzutage Daten auf Festplatten
zerstört. Diese Systemplatine wurde so entworfen, um dem BootSektor und der Partitionstabelle Ihres Festplattenlaufwerkes einen
entsprechenden Schutz zu bieten.
75
4
Deutsch (German)
4.2 Anwendung der Funktion Schutz des CPUVentilators
Français
Der CPU muß durch einen CPU-Ventilator mit Kühlkörper stets kühl
gehalten werden. Ohne eine angemessene Luftzirkulation um den
CPU und den Kühlkörper kann eine Überhitzung des CPUs
entstehen, wodurch der CPU und die Systemplatine beschädigt
werden.
Mit der durch die Systemplatine unterstützten CPU-VentilatorSchutzfunktion kann der CPU-Ventilator beim Starten des Systems
überwacht werden. Das System wird durch diese Funktion
automatisch ausgeschaltet, nachdem das System festgestellt hat, daß
der CPU-Ventilator nicht rotier t. Durch diese zusätzliche
Vorbeugungsmaßnahme kann der CPU vor Beschädigungen
geschützt sowie eine sichere Betriebsumgebung gewährleistet werden.
Deutsch
(German)
Zur Anwendung der Schutzfunktion für den CPU-Ventilator gehen Sie
wie folgt vor:
1. Stellen Sie vor dem Einschalten des Systems sicher, daß der
Kühlkörper und der CPU-Ventilator richtig im CPU installiert
wurden. Der System kann den CPU-Ventilator überwachen.
Verwenden Sie daher einen Ventilator mit einem Fühlerstift, um
diese Funktion zu unterstützen. Schließen Sie den CPU-Ventilator
an den 3poligen Ventilatoranschluß an der Stelle J18 auf der
Systemplatine an.
2. Stellen Sie sicher, daß “CPU Fan Protection” im “PC Health
Status”-Submenü des BIOS auf “Enabled” eingestellt ist.
3. Schalten Sie das System nun ein.
Durch die zwei folgenden Umstände, die auftreten können, wird das
System automatisch ausgeschaltet. Vor einem solchen automatischen
Ausschalten des Systems ertönt ein akustisches Warnsignal.
1. Der CPU-Ventilator wird nicht rotiert, was darauf hindeutet, daß
der Ventilator beschädigt ist. Ersetzen Sie ihn durch einen neuen
Ventilator.
76
2. Der CPU-Ventilator wurde unmittelbar nach dem Starten des
Systems nicht rotiert oder wurde erst nach einer Weile nach dem
Starten rotiert.
Deutsch (German)
4
Falls der CPU-Ventilator nach dem Starten des Systems nicht
unmittelbar rotiert oder es eine Weile gedauert hat, bevor der
CPU-Ventilator rotiert wurde, prüfen Sie nach, ob der Kühlkörper
und der Ventilator richtig im CPU installiert worden sind. Starten
Sie danach das System erneut. Besteht das Problem weiterhin,
ersetzen Sie den Ventilator durch einen Ventilator einer guten
Qualität, der nach dem Einschalten sofort rotiert und welcher die
Abwärme wirksamer verteilt, da Sie sonst diese Funktion im Feld
“CPU Fan Protection” (im “PC Health Status”-Submenü des
BIOS) deaktivieren müssen.
4.3 Anwendung der Funktion “Suspendieren auf
RAM”
1.
“Power Management Setup” in dem Hauptbildschirm auswählen,
und die <Enter> drücken.
2.
Im Feld “ACPI Function” wählen Sie “Enabled” aus.
3.
Im Feld “ACPI Suspend Type” wählen Sie “S3(STR)” aus.
4.
Die <Esc>-Taste drücken, um zum Hauptmenü zurückzukehren.
5.
“Save & Exit Setup” auswählen und die <Enter> drücken. Dann
<Y> eingeben und die <Enter> drücken.
6.
Installieren Sie Windows ® 98, indem Sie den folgenden
Parameter eingeben. Hiermit wird sichergestellt, daß die ACPIFunktion unterstützt wird.
Deutsch
(German)
Wenn Sie das Betriebssystem von Windows® 98 verwenden,
befolgen Sie bitte die Schritte unten.
[drive]:>setup /p j
Falls Windows® 98 bereits installiert wurde, muß das System
aktualisiert werden, damit ACPI unterstützt werden kann. Für
weitere Informationen über die Aktualisierung wenden Sie sich
an Microsoft.
7.
Windows® 98 starten. Auf dem Windows® 98-Desktop klicken
Sie auf Start. Dann den Cursor auf Einstellungen bewegen und
auf Systemsteuerung klicken.
77
4
Deutsch (German)
8.
Auf das Symbol “System” doppelklicken. Im Dialogfenster
“Systemeigenschaften” klicken Sie auf das Register “Leistung”.
9.
Auf “Dateisystem” klicken. Im Feld “Standardnutzung dieses
Computers” wählen Sie “Mobiles oder Docksystem” aus. Auf
“Applizieren” und dann auf OK klicken. Den PC neustarten.
Français
10. Zum Öffnen des Dialogfensters “Systemsteuerung” wiederholen
Sie Schritt 7. Auf das Symbol “Power-Management”
doppelklicken.
11. Auf das Register “Erweitert” klicken. Im Feld “Beim Drücken der
Netztaste des PCs” wählen Sie “Standby” aus.
12. Nachdem Sie die obigen Schritte ausgeführt haben und den PC
ausschalten möchten, muß der Vorgang zum Schließen der
Dateien, Anwendungen und des Betriebssystems nicht
ausgeführt werden. Der PC kann direkt durch Drücken der
Netztaste oder durch Auswählen von “Standby” beim
Abschalten des Windows® 98 ausgeschaltet werden.
Deutsch
(German)
Zum Einschalten des PCs einfach die Netztaste drücken. Der
Betrieb wird in weniger als 8 Sekunden an der Stelle wieder
aufgenommen, wo Sie den PC ausgeschaltet haben.
78
Falls die Farbe oder die Auflösung abgeändert wurde (im
Dialogfenster “Bildschirmeigenschaften”), dürfen die Einstellungen
ohne Neustar ten nicht angewendet werden. Der PC muß
neugestartet werden.
Wichtig:
Wenn Sie nicht in der Lage sind, die Anhalte-Auf-RAM-Funktion
zu verwenden (nach Durchführung der Schritte oben in
Windows® 98 oder wenn Sie in Windows® 2000/ME/XP sind),
prüfen Sie bitte, ob Ihre Zusatzkarten oder –geräte diese
Funktion unterstützen. Wenn diese Funktion nicht unterstützt
wird, brauchen Sie den passenden Treiber von ihrer jeweiligen
Webseite herunterzuladen.
Deutsch (German)
4
4.4 Unterstützte Software
4.4.1 Hardware Monitor-Dienstprogramm
Die Systemplatine wurde mit dem Dienstprogramm für das
“Hardware Monitor” geliefert. Dieses Dienstprogramm ist auf der
mitgelieferten CD enthalten. Mit diesem Dienstprogramm kann der
Zustand der Systemhardware, wie beispielsweise die Temperatur des
CPU und des Systems, die Spannung, die Geschwindigkeit der CPUund Chassisventilatoren, überwacht werden. Sie können damit
ebenfalls selbst einen Kontrollbereich der zu überwachenden Elemente
manuell bestimmen. Sind die Werte höher oder niedriger als der
eingestellte Bereich, er scheint ein Warnhinweis. Dieses
Dienstprogramm kann auch so eingestellt werden, daß bei Auftreten
eines Fehlers ein akustisches Warnsignal abgegeben wird. Es wird
empfohlen, daß Sie die “Default Setting” benutzen, da dies die ideale
Einstellung ist, mit der das System stets in gutem Funktionszustand
gehalten wird.
Zum Installieren dieses Dienstprogramms legen Sie die CD in Ihr
CD-ROM-Laufwerk. Der Autorun-Schirm (CD mit Main Board
Utility) erscheint. Zum Installieren des Dienstprogramms klicken Sie
nun auf die “Hardware Monitor”. Angaben zur Anwendung dieses
Dienstprogramms finden Sie in dessen “readme”-Datei (“Liesmich”Datei).
4.4.2 VIA-Servicepackung
Deutsch
(German)
Hinweis:
Dieses Dienstprogramm darf nur unter dem Dienstprogramm
Windows® 95, Windows® 98, Windows® 98 SE, Windows® ME,
Windows® 2000 oder Windows NT® 4.0 benutzt werden.
Die VIA Service Pack ist auf der mit der Systemplatine mitgelieferten
CD enthalten. In dieser Servicepackung sind die folgenden Treiber
enthalten.
•
•
•
•
VIA ATAPI Vendor Support Driver
AGP VxD Driver
IRQ Routing Miniport Driver
VIA INF Driver
79
4
Deutsch (German)
Zum Installieren dieser Treiber legen Sie die CD in Ihr CD-ROMLaufwerk. Der Autorun-Schirm (Main Board Utility CD) erscheint. Auf
die “VIA Service Pack” klicken. Angaben zur und Informationen über
die Installation finden Sie in der entsprechenden “readme”-Datei
(“Liesmich”-Datei). Auf die “Read Me”-Schaltfläche auf dem AutorunSchirm klicken.
Français
Gehen Sie zum Installieren des VIA-Service-Pakets wie folgt vor:
1. Legen Sie die mit dem Hauptplatinen-Paket mitgelieferte CD in
Ihr CD-ROM-Laufwerk ein. Der Autorun-Schirm (Main Board
Utility CD) erscheint.
2. Auf “VIA Service Pack” (VIA-Service-Paket) klicken.
3. Der “Welcome”-Schirm erscheint. Auf “Next” klicken. Lesen Sie die
Datei “VIA Service Pack readme” gut durch, bevor Sie zu Schritt
4 gehen.
4. Zum Abschließen des Installierungsvorgangs die Anleitung auf
dem Schirm befolgen.
5. Das System muß nun neugestartet werden, damit die Treiber
wirksam werden können.
Deutsch
(German)
Anleitung zur Installierung des VIA®-Service-Pakets
Das auf der gelieferten CD enthaltene “VIA Service Pack” umfaßt
den “AGP VxD Driver” und “VIA INF Driver”. Diese Treiber werden
unter Windows® 95, Windows® 98, Windows® 98 SE, Windows® ME
und Windows® 2000. Vor dem Installieren irgendwelcher anderer
Treiber muß jedoch zuerst das VIA-Service-Paket installiert werden.
Dies kann für einige AGP-Karten jedoch nicht zutreffen. Lesen Sie die
untenstehenden Informationen bitte gut durch.
Wichtig:
Der mit einigen AGP-Karten mitgelieferte VGA-Treiber ist bereits
mit dem AGP-VxD-Treiber gebündelt. Da die Version des
gebündelten VxD-Treibers eventuell älter als jene auf der CD
sein kann, können beim Installieren des gebündelten VxDTreibers Konflikte auftreten. Falls Sie diesen Kartentyp
verwenden wird empfohlen, vor dem VIA-Service-Paket zuerst
den VGA-Treiber der AGP-Karte zu installieren.
80
Deutsch (German)
4
4.4.3 Audiotreiber und Audiowiedergabesoftware
Audiotreiber und Audiowiedergabesoftware unterstützen Windows®
98, Windows® 98 SE, Windows® ME, Windows NT ® 4.0 und
Windows® 2000.
Zur Installation der Audiotreiber gehen Sie bitte wie folgt vor:
1.
Klicken Sie “Audio Drivers”. Der Bildschirm “Avance AC’97 Audio
Setup” erscheint.
2. Befolgen Sie die Anweisungen auf dem Bildschirm, um die
Installation abzuschließen.
3. Starten Sie das System neu, um den Treiber in Kraft zu setzen.
4.4.4 Die LAN-Treiber
1. Klicken Sie “Realtek LAN Drivers”. Der Bildschirm “InstallShield
Wizard” erscheint.
2. Befolgen Sie die Anweisungen auf dem Bildschirm, um die
Installation abzuschließen.
3. Starten Sie das System neu, um den Treiber in Kraft zu setzen.
Die LAN-Treiber für Windows® 98, Windows® 98 SE, Windows
NT® 4.0 unterstützen “Autorun” nicht. Wenn das System den
Realtek RTL8100 Fast Ethernet Controller entdeckt hat, wird es
Sie bitten, den entsprechenden Treiber für Ihr Betriebssystem zu
installieren. Diesen Treiber finden Sie im Ordner “RTL8100” im
Wurzelverzeichnis der CD. Die genaue Lage der Treiber finden Sie
in der README-Datei.
Deutsch
(German)
Die LAN-Treiber für Windows ® ME, Windows ® 2000 und
Windows® XP unterstützen “Autorun”.
Zur Installation der Realtek LAN-Treiber gehen Sie bitte wie folgt vor.
81
4
Deutsch (German)
4.4.5 VIA USB 2.0-Treiber
Wenn Sie ein USB 2.0-Gerät benutzen, müssen Sie den USB 2.0Treiber installieren.
Zur Installation des USB 2.0-Treibers gehen Sie bitte wie folgt vor.
Français
1. Klicken Sie “VIA USB 2.0 Drivers”. Der Bildschirm “Welcome”
erscheint.
2. Befolgen Sie die Anweisungen auf dem Bildschirm, um die
Installation abzuschließen.
3. Starten Sie das System neu, um den Treiber in Kraft zu setzen.
4.4.6 Promise RAID-Treiber
Bitte lesen Sie hierzu die README-Datei im Verzeichnis der FastTrakTreiber auf der CD, sowie das RAID-Handbuch auf derselben CD.
4.4.7 Promise RAID Utility
Zur Installation der Promise RAID Utility gehen Sie bitte wie folgt vor.
Deutsch
(German)
1. Klicken Sie “Promise RAID Utility”. Der Bildschirm “Promise
FastTrak Controller Setup Utility” erscheint.
2. Befolgen Sie die Anweisungen auf dem Bildschirm, um die
Installation abzuschließen.
3. Starten Sie das System neu, um den Treiber in Kraft zu setzen.
4.4.8 Microsoft DirectX 8.1 Treibers
1. Legen Sie die mit dem Hauptplatinen-Paket mitgelieferte CD in
Ihr CD-ROM-Laufwerk ein. Der Autorun-Schirm (Main Board
Utility CD) erscheint.
2. Auf “Microsoft DirectX 8.1 Driver” klicken.
3. Zum Fortfahren auf “Yes” klicken.
4. Die Anweisung auf dem Schirm befolgen, um den
Installationsvorgang abzuschließen.
82
5. Das System neustarten.
Deutsch (German)
4
4.4.9 Hinweise zum Installieren der Treiber und der
Dienstprogramme
1. Durch “Autorun” werden NUR die Betriebssysteme Windows®
95, Windows® 98, Windows® 98 SE, Windows® ME, Windows®
2000, Windows NT® 4.0 und Windows® XP unterstützt. Wurde
nach Einlegen der CD das “Autorun” nicht automatisch gestartet
(d.h. der Schirm mit der CD mit Main Board Utility für die
Hauptplatine er scheint nicht), gehen Sie direkt zum
Stammverzeichnis der CD und doppelklicken Sie auf “Setup”.
Deutsch
(German)
2. Auf der DFI-Webseite "http://www.dfi.com/suppor t1/
download2.asp" finden Sie die neuste Version der Treiber oder
Software-Anwendungsprogramme.
83
4
Deutsch (German)
4.5 Fehlersuche
Français
In diesem Kapitel finden Sie Hinweise zum Lösen von Problemen, die
bei der Benutzung Ihres PCs auftreten können. Für eine erfolgreiche
Fehlersuche in Ihrem System behandeln Sie jede Störung einzeln, um
eine genaue Diagnose der Störung sicherzustellen, falls eine Störung
mehrere Ursachen hat.
Einige der geläufigsten Dinge zum Überprüfen bei einem Auftreten
eines Problems werden nachstehend aufgeführt.
Deutsch
(German)
1. Jedes Peripheriegerät ist mit dessen Netzschalter eingeschaltet
worden.
2. Sämtliche Kabel und Netzkabel sind gut angeschlossen worden.
3. Die Netzsteckdose, an welche die Peripheriegeräte angeschlossen
sind, ist in gutem Betriebszustand. Prüfen Sie dies nach, indem Sie
eine Lampe oder ein anderes elektrisches Gerät daran
anschließen.
4. Der Monitor wurde eingeschaltet.
5. Die Regler zum Einstellen der Helligkeit und des Kontrasts sind
ordnungsgemäß eingestellt.
6. Sämtliche Zusatzkarten in den Erweiterungssteckfassungen sind
richtig und fest eingesetzt worden.
7. Sämtliche Zusatzkarten, die installiert wurden, sind für Ihr System
bestimmt und wurden richtig eingesetzt.
84
Schutz des CPU-Ventilators
Nach dem Einschalten des Systems ertönt ein akustisches
Warnsignal und das System wird wieder ausgeschaltet.
1. Der CPU-Ventilator wird nicht gedreht, da der Ventilator
beschädigt ist. Ersetzen Sie ihn durch einen neuen.
2. Der CPU-Ventilator wurde nicht sofort gedreht oder erst nach
einer geraumen Zeit. Prüfen Sie nach, ob der Kühlkörper und der
Ventilator ordnungsgemäß auf den CPU montiert wurden und
starten Sie danach das System erneut. Tritt die Störung weiter auf
muß der Ventilator durch einen neuen ersetzt werden – und zwar
durch einen, der nach dem Einschalten sofort gedreht wird und
durch welchen die Abwärme ebenfalls wirksamer abgeführt wird,
da Sie sonst die Funktion im Feld “CPU Fan Protection”
Deutsch (German)
4
(Submenü mit dem PC Health Status) im BIOS deaktivieren
müssen.
Monitor/Bildschirm
Falls der Bildschirm nach dem Einschalten des Systems leer
bleibt.
1. Stellen Sie sicher, daß der Monitor mit dessen Netzschalter
eingeschaltet wurde.
2. Stellen Sie sicher, daß ein Ende des Netzkabels des Monitors
richtig am Monitor und das andere Ende an eine WSNetzsteckdose in gutem Betriebszustand angeschlossen ist.
Schließen Sie das Kabel an eine andere Steckdose an, falls
notwendig.
3. Stellen Sie sicher, daß das Videoeingangskabel richtig am Monitor
und an der Bildschirmkarte angeschlossen ist.
4. Stellen Sie die Helligkeit des Bildschirms mit dem entsprechenden
Regler ein.
1. Der Monitor hat seine vertikale Synchronisation verloren. Stellen
Sie diese ein.
2. Entfernen Sie sämtliche Gegenstände, wie z.B. einen anderen
Monitor oder einen Ventilator, die ein Magnetfeld um den
Bildschirm erzeugen können.
3. Stellen Sie sicher, daß die Ausgangsfrequenzen der Videokarte
durch diesen Monitor unterstützt werden.
Der Schirm scheint ständig zu flimmern.
1. Falls der Monitor neben einen anderen Monitor aufgestellt wurde,
muß der danebenstehende Monitor möglicherweise ausgeschaltet
werden. Neonlampen neben dem Monitor können ebenfalls ein
Zittern des Bildes auf dem Bildschirm verursachen.
Deutsch
(German)
Das Bild scheint sich ständig zu bewegen.
Stromversorgung
Nichts geschieht nach dem Einschalten des Computers.
1. Stellen Sie sicher, daß ein Ende des WS-Netzkabels an eine
Netzsteckdose in gutem Betriebszustand und das andere Ende
richtig an die Rückseite des Systems angeschlossen wurden.
85
4
Deutsch (German)
Floppylaufwerk
Français
2. Stellen Sie sicher, daß der Spannungswählschalter auf der
Geräterückseite auf die richtige Spannung, die Sie benutzen,
eingestellt ist.
3. Das Netzkabel ist möglicherweise kurzgeschlossen oder
beschädigt. Prüfen Sie das Kabel nach oder verwenden Sie ein
neues, falls notwendig.
Der Computer hat keinen Zugriff zum Floppylaufwerk.
1. Die Floppydiskette wurde möglicherweise nicht formatier t.
Formatieren Sie die Diskette und versuchen Sie es erneut.
2. Die Diskette ist möglicherweise schreibgeschützt. Benutzen Sie
eine Diskette, die nicht schreibgeschützt ist.
3. Möglicherweise schreiben Sie auf das falsche Laufwerk. Prüfen Sie
die Pfadbezeichnung nach und stellen Sie sicher, daß Sie auf das
Ziellaufwerk schreiben.
4. Nicht genügend Speicherplatz auf der Diskette. Benutzen Sie eine
andere Diskette, auf der genügend Speicherplatz vorhanden ist.
Festplattenlaufwerk
Deutsch
(German)
Ausbleiben der Funktion des Festplattenlaufwerks.
1. Stellen Sie sicher, daß der richtige Laufwerktyp für das
Festplattenlaufwerk im BIOS eingegeben wurde.
2. Falls das System für zwei Festplattenlaufwerke konfiguriert wurde,
stellen Sie sicher, daß das ladbare (erste) Festplattenlaufwerk als
Master und das zweite Festplattenlaufwerk als Slave konfiguriert
wurde. Das Master-Festplattenlaufwerk muß eine aktive/ladbare
Partition besitzen.
Ungewöhnlich lange Formatierdauer.
1. Falls das Festplattenlaufwerk eine ungewöhnlich lange Dauer zum
Formatieren benötigt liegt dieses Problem wahrscheinlich an einer
Kabelverbindung. Besitzt das Festplattenlaufwerk jedoch eine
große Kapazität wird das Formatieren eine längere Zeit dauern.
86
Deutsch (German)
4
Parallelanschluß
Der Paralleldrucker reagiert nicht, wenn Sie ausdrucken wollen.
1. Stellen Sie sicher, daß der Drucker eingeschaltet und online ist.
2. Stellen Sie sicher, daß das Softwareprogramm für den richtigen
Typ des angeschlossenen Druckers konfiguriert wurde.
3. Stellen Sie sicher, daß die E/A-Adresse des LPT-Anschlusses auf
der Platine und de IRQ-Einstellungen richtig konfiguriert wurden.
4. Stellen Sie sicher, daß das angeschlossene Gerät funktioniert,
indem Sie es an einen Parallelanschluß anschließen, der
funktioniert und richtig konfiguriert wurde. Funktioniert es, kann
angenommen werden, daß der Drucker in gutem Betriebszustand
ist. Reagiert der Drucker noch immer nicht, ersetzen Sie das
Druckerkabel und versuchen Sie es danach erneut.
Serieller Anschluß
1. Stellen Sie sicher, daß das serielle Gerät eingeschaltet und es
online ist.
2. Stellen Sie sicher, daß das Gerät an den richtigen seriellen
Anschluß auf der Rückseite des Computers angeschlossen ist.
3. Stellen Sie sicher, daß das angeschlossene serielle Gerät
funktioniert, indem Sie es an einen funktionierenden und richtig
konfigurierten seriellen Anschluß anschließen. Funktioniert das
serielle Gerät nicht, liegt das Problem entweder am Kabel oder
am seriellen Gerät. Funktioniert das serielle Gerät, kann das
Problem an der Einstellung des E/A auf der Platine oder an der
Adreßeinstellung liegen.
4. Stellen Sie sicher, daß die COM-Einstellungen und die E/AAdresse richtig konfiguriert sind.
Deutsch
(German)
Das serielle Gerät (Modem, Drucker) reagiert nicht oder gibt
unleserliche Zeichen wieder.
Tastatur
Beim Drücken einer Taste auf der Tastatur geschieht nichts.
1. Stellen Sie sicher, daß die Tastatur ordnungsgemäß angeschlossen
ist.
2. Achten Sie darauf, daß sich keine Gegenstände auf der Tastatur
87
4
Deutsch (German)
befinden und daß während dem Star tvorgang keine Tasten
gedrückt werden.
Systemplatine
Deutsch
(German)
Français
1. Stellen Sie sicher, daß die Zusatzkarte gut und fest in die
Erweiterungssteckfassung eingesetzt wurde. Ist die Zusatzkarte
locker, schalten Sie das System aus, installieren die Karte erneut
und schalten das System danach erneut ein.
2. Die Einstellungen der Steckbrücke überprüfen, um deren richtige
Einstellung sicherzustellen.
3. Stellen Sie sicher, daß sämtliche Speichermodule gut in den
Speichersteckplätzen eingesetzt wurden.
4. Stellen Sie sicher, daß sich die Speichermodule an der richtigen
Stelle befinden.
5. Falls die Funktion der Platine ausbleibt, legen Sie diese auf eine
ebene Oberfläche und lokalisieren sämtliche eingesteckte
Komponente. Drücken Sie jede Komponente behutsam in den
Steckplatz.
6. Falls Sie die BIOS-Einstellungen abgeändert haben, gehen Sie
erneut zum Setup und laden die BIOS-Standardeinstellungen.
88
Español (Spanish)
5
Chapter 5 - Español (Spanish)
Tabla de los Contenidos
5.1 Características y Especificaciones.......................................................................
90
5.2 Utilizando la Función de Procteccion del Ventilador de CPU.....
97
5.3 Utilizando la Función de Suspender a RAM..........................................
98
5.4 Softwares Soportados................................................................................................ 100
5.5 Investigación de Conflictos..................................................................................... 105
Lista de Chequeo del Paquete
El paquete del tablero de sistema contiene los siguientes artículos:
! 1 tablero de sistema
! 1 manual de usuario
! 2 cables de IDE para las unidades de ATA/33, ATA/66,
ATA/100 o ATA/133 IDE
! 1 cable de unidad de disquete de 34-terminales
! 1 disquete de “RAID Driver”
! 1 CD de “Main Board Utility”
Nota:
El uso explicativo contene información detalle sobre la sistema board
en el CD preparativo. Si en algún caso, la información no es igual con
el uso explicativo, necesita ver el uso explicativo, esque es más
nuevo.
Español
(Spanish)
Si cualquieres de estos artículos están perdidos o dañados, favor de
ponerse en contacto con su tratante o representantes de venta
para la asistencia.
89
5
Español (Spanish)
5.1 Características y Especificaciones
5.1.1 Características
Chipset
• VIA® KT-266A y VT8233ACD
Procesador
El tablero de sistema es equipado con el regulador de voltaje de
cambio que detecta automáticamente 1.100V a 1.850V.
• AMD AthlonTM XP 266MHz FSB (1500+ hasta 2100+)
• AMD AthlonTM 200/266MHz FSB (hasta 1.4GHz)
• AMD DuronTM 200MHz FSB (500MHz hasta 1.3GHz)
Importante:
Asegurar exacto boot up y operacion en tu sistema, necesitas
power-off tu sistema despues turn off el poder anterior el
asentar del processador.
Memoria de Sistema
Español
(Spanish)
• Soporta hasta la memoria de 4GB
• Soporta 2.5V DDR SDRAM DIMM PC1600 (DDR200) /
PC2100 (DDR266)/PC2700(DDR333)
• 4 enchufes de 184-terminales DDR SDRAM DIMM
• L2 Memoria Cache
- Procesor DuronTM: construido en 64KB nivel 2 “pipeline burst
cache”
- Procesor AthlonTM XP / AthlonTM: construido en 256KB nivel
2 ”pipeline burst cache”
90
DIMMs
2MBx64
4MBx64
8MBx64
Memoria
16MB
32MB
64MB
DIMMs
16MBx64
32MBx64
64MBx64
Memoria
128MB
256MB
512MB
Español (Spanish)
5
Ranuras de Expansión
El tablero del sistema es equipado con 1 ranura de AGP universal y
6 ranuras de PCI dedicados.
AGP es un interfaz diseñado para apoyar alta ejecución de tarjetas
de gráficas de 3D. Este utiliza conducto dedicado para acceder la
memoria de sistema para textuarizar, z-tampón y mezcla alfa. La
ranura de AGP universal apoya AGP 2x con hasta ancho de banda
de 533MB/seg. y AGP 4x hasta ancho de banda de 1066MB/seg.
Para las aplicaciones de gráficas de 3D. AGP en este tablero de
sistema transmitirá mejores y más rápidas gráficas a su PC.
Características de Audio En Tablero
- AC’97 2.2 S/PDIF extensión complaciente codec
- Soporta Microsoft DirectSound/DirectSound 3D
- AC’97 soporta converter para la audio recorda y playback
Características de LAN Interno
-
Utiliza el rápido controlador Ethernet de Realtek RTL8100
IEEE 802.3, 10BASE-T integrado y PHY compatible de
100BASE-TX
Interfaz maestro de 32-bit PCI
Funciones de administración de energía integrado
Soporte dúplex completo en ambos 10 y 100 Mbps
Soporta auto negociación de IEEE 802.3u
Soporta alambre para la administración
- 2 puertos de USB 1.1
- 1 puertos de RJ45 LAN
- 2 puertos de serie DB-9 NS16C550A-compatible
- 1 puerto paralelo de SPP/ECP/EPP DB-25
- 1 puerto de ratón PS/2 mini-DIN-6
- 1 puerto de teclado mini-DIN-6 PS/2
- 1 puerto de game/mini
- 3 enchufes de audio: línea de salida, línea de entrada y mic de
entrada
Español
(Spanish)
Puertos de Cubierta Doble de ATX (Conectores de PC 99 colorcifrado)
91
5
Español (Spanish)
Conectores
-
2 conector para 4 puertos de USB 2.0 externo adicional
1 conector para 2 puertos de USB 1.1 externo adicional
1 externo conector para línea de salida, mic de entrada
2 conectores de audio interno -CD-in y AUX-in
1 conector para S/PDIF-out
1 conector para interfaz de IrDA
2 conectores de RAID IDE
2 conectores de IDE
1 conector de disquete soporta hasta dos disquetes de 2.88MB
1 conector de fuente de alimentación de ATX
1 conector de Wake-On-LAN
1 conector de Wake-On-Ring
Conectores de abanicos de CPU, chasis y secundario chasis
ATA RAID – Arreglo Redundante de Disco Barato
-
RAID 0 (desprendiendo) o RAID 1 (espejeando)
Dos canales de IDE independiente que sopor ta hasta 4
unidades (UDMA modos 33/66/100/133 o EIDE)
Soporta PIO modos 0/1/2/3/4, DMA modos 0/1/2 y UDMA
modos 0/1/2/3/4/5
Controlador de IDE Maestro de Bus PCI
-
Dos interfaces de PCI IDE soporta hasta 4 dispositivos de IDE
Soporta las unidades duras de ATA/33, ATA/66, ATA/100 y
ATA/133
UDMA Modo 3, 4, 5 y 6 Realzada IDE (tasa de transferencia de
dato hasta 133MB/seg.)
Controlación de Bus reduce la utilización de CPU durante la
trasferencia de disco
Soporta ATAPI CD-ROM, LS-120 y ZIP
Español
(Spanish)
Interfaz de IrDA
92
El tablero de sistema es equipado con el conector de IrDA para la
conexión de radiotelegráfico entre su computadora y dispositivos de
periferia. Soporta dispositivos de periferia que se encuentra con el
estándar de IrDA o ASKIR.
Español (Spanish)
5
Puertos de USB
La tarjeta sistema apoya con puerto USB 2.0 y USB 1.1, USB lo
permita el cambio de dato entre su computador y un campo ancho
de periferales Plug y Play externo acessíble simultáneamente.
BIOS
• Award BIOS, Windows® 95/98/2000/ME/XP Enchufar y Usar
compatible
• Soporta el incio de secuencia de SCSI
• Parpadea EPROM para fácil actualización de BIOS
• Soporta la función de DMI 2.0
• Memoria Instante (2Mbitios)
• Vcore y pulso de CPU selectible en el BIOS
Interfaz de Administración de Desktop (DMI)
El sistema de tablero viene con DMI 2.0 establecido en el BIOS. La
utilidad del DMI en el BIOS graba automáticamente varias
informaciones sobre la configuración de su sistema y almace estas
informaciones en la balsa de DMI, que es parte del tablero de
sistema Enchufar y Usar BIOS. DMI junto con software de red
apropiado, es diseñado para hacer más fácil el inventario,
mantenimiento y procedimiento para solucionar problema de los
sistemas de computadora.
5.1.2 Funciones de Monitor de Salud del Sistema
• Monitores de temperatura de CPU/sistema
• Monitores de voltajes de ±12V/±5V/3.3V/CPU/VBAT(V)/
5VSB(V)
• Monitores de velocidad del abanico del CPU/chasis
• Control de encendido/apagado del abanico de chasis automático
• Lea la capacidad de vuelta que presenta la temperatura, voltaje y
velocidad del abanico
Español
(Spanish)
El tablero de sistema es capaz de vigilar las siguientes condiciones
de “salud de sistema”.
93
5
Español (Spanish)
5.1.3 Inteligencia
BitGuard
BitGuard fue diseñado para velar todo el sistema y quitar cualquier
antes de desarollar. El irá seguir el AMD Athlon XP CPU trabajando
con el Thermal Diode del CPU y desactivará el sistema a cualquier
momento cuando el CPU se hace muy caliente. La instabilidad del
CPU causada por la cronometrización del reloj interno del
ordenador a una rapidez mas alta de lo explicitado por el
manufacturador será también cuidado pues el BitGuard trabaja la
instabilidad antes del sistema fallar. BitGuard monitora también el
ventilador de la carrozeria/CPU, la temperatura del sistema/CPU y
las voltages Vcore.
Protección de la Temperatura del CPU
La función de Protección de la Temperatura del CPU posue la
capacidad de monitorar la temperatura del CPU en el transcurso
de la inicialización del sistema. Cuando la temperatura del CPU
excede el limite de temperatura definido en el BIOS, el sistema se
apagará después de emitir 5 beeps de alarme.
Protecciones del Ventilador de CPU
La función de Procteccion del Ventilador de CPU monitorea el
ventilador durante el “boot-up” y también lo apaga automaticament
cuando se apaga la computadora. Estas medidas preventivas se ha
addicionado al sistema para proteger a la computadora.
Español
(Spanish)
“Over Voltage” o Sobre el Voltage
94
Esta función permite al usuario ajustar el Voltaje que es emitido al
CPU, Este sistema que ya esta implantado en la computadora no es
reconmendable ajustar el Voltaje mas alto de su limite. Esto puede
causar inestabilidad en la corriente causando daños en la tabla
principal.
“CPU Overclocking” o Ajuste del Pulso de CPU
Esta función permite ajusta el pulso del “bus“ del procesor, Si se
ajusta el pulso mas de la cuenta sobre el limite, esto puede causar
inestabilidad y puede influenciar en la funtion del sistema.
Español (Spanish)
5
Abanico Apagado de Chasis Automático
Los abanico de chasis apagarán automáticamente una vez que el
sistema entra al modo de Suspender.
Botón de Energía de Doble Función
Dependiendo en la configuración en el campo de “Soft-Off By
PWRBTN” de la Configuración de Power Management Setup, este
interruptor permite el sistema de entrar al modo de Soft-Off o
Suspender.
Campaneo de Despertar (Wake-On-Ring)
Esta característica permite el sistema que es en el modo de
Suspender o en el modo de Soft Power Off a despierto/encendido
para responder a llamadas que vienen desde un modem interno o
externo.
Importante:
Si usted está utilizando la tarjeta incorporada de modém, el
fuente de energía de 5VSB de su fuente de alimentación debe
soportar un mínimo de ≥720mA.
Temporizador de RTC para Encender el Sistema
El RTC instalado en el tablero de sistema permite su sistema de
encender automáticamente en la fecha y el tiempo configurado.
Listo el Wake-On-LAN
Importante:
El origen de energía de 5VSB de su fuente de alimentación
debe soportar >720mA.
Recuperación de Fracaso de Energía AC
Cuando la energía vuelve después del fracaso de energía AC, usted
puede elegir a encender su sistema manualmente, dejar el sistema de
encender automáticamente o volver al estado donde usted dejó
antes de ocurrir el fracaso de energía.
Español
(Spanish)
La función de Wake-On-LAN permite el red de desper tar
remotamente el PC de Apagar de Soft (Soft-Off). Su tarjeta de
LAN debe soportar la función de despertar remoto.
95
5
Español (Spanish)
ACPI STR
El tablero de sistema es diseñado para encontrar con la
especificación de ACPI (Configuración Avanzada e Interfaz de
Energía). ACPI tiene las características de archivación de energía que
activa PC para ejecutar la Administración de Energía y Enchufar y
Usar con los sistemas operativos que soporta la Administración de
Energía Directa de OS. Corrientemente, sólo Windows® 98/2000/
ME/XP soporta la función de ACPI. ACPI cuando activado en la
Power Management Setup le permitirá de utilizar la función de
Suspender a RAM.
Con la función de Suspender a RAM activada, usted puede apagar
el sistema una vez por presionando el botón de energía o
seleccionando “Preparado” cuando apaga el Windows® 98/2000/ME/
XP sin tener que ir por el proceso de molesto algunas veces de los
archivos cerrados., aplicaciones y sistema operativo. Esto es porque
el sistema es capaz de almacenar todos los archivos de programas
y datos durante la sesión operativa entera dentro de RAM
(Memoria de Acceso Casual) cuando es apagado. La sesión
operativa resumirá exactamente donde usted dejará la próxima vez
que encienda la computadora.
Importante:
El origen de energía de 5VSB de su fuente de alimentación
debe soportar ≥1A.
Protección de Virus
Español
(Spanish)
La mayoría de los viruses de hoy destroye el dato almacenado en
los discos duros. El tablero de sistema es diseñado para proteger el
sector de inicio y tabla de partición de su unidad de disco duro.
96
Español (Spanish)
5
5.2 Utilizando la Función de Procteccion del
Ventilador de CPU
El CPU debe estar en temperatura adecuadas y no dejar que se
sobrecalienten para eso se usa el ventilador CPU, si no hay aire que
circule en el CPU esto sobrecaliente el CPU causando daños en el
CPU y en la tabla central.
El sistema de Ventilation CPU controla el ventilador automaticament
y lo prende y apaga cuando se apaga la computadora, este sistema
monitorea si el ventilado esta en rotacion. Este sistema evita daños
que se puedan producir en la computadora.
Para el uso de este sistem por favor siga los siguientes pasos;
1. Antes de ensender la computadora asegurese que el ventilador
este instalado apropiadamentesobre el CPU. El sistema es capaz
de detectar el ventilador entonces se debe conectar el ventilador
CPU en los 3 puntos localizados en J18 de la tabla.
2. Asegurese que el archivo de “CPU Fan Protection” (“PC Health
Status” submenu) este enprendido en el BIOS debe estar
“Enabled”.
3. Ahora puede encender la computadora.
Hay dos posibilidades que pueden causar que el sistema se apage.
EL alarma “beep” sonara antes que el sistema se apage
2. El ventilador no ha roteado por que se ha tardado en rotear. Si
este es el caso entonces revise se el ventilador esta instalado
apropiadamente. Si este problema continua cambie el ventilador,
o puede ir a “CPU Fan Protection” (“PC Health Status”
submenu) este enprendido en el BIOS para “disable“ apagar el
sistema de proctection del Fan.
Español
(Spanish)
1. El ventilador no ha roteado, pude ser que este dañado el
ventilador, cambie el ventilador si es necesario.
97
5
Español (Spanish)
5.3 Utilizando la Función de Suspender a RAM
Si usted está utilizando el sistema operativo de Windows® 98, favor
de seguir los pasos de abajo.
1.
Selecciona “Power Management Setup” en la pantalla del menú
principal y presiona <Enter>.
2.
En el campo de “ACPI Function”, selecciona “Enabled”.
3.
En el campo de “ACPI Suspend Type”, selecciona “S3(STR)”.
4.
Presiona <Esc> para volver hacia el menú principal.
5.
Selecciona “Save & Exit Setup” y presiona <Enter>. Teclea <Y>
y presiona <Enter>.
6.
Instala Windows® 98 por tecleando los siguientes parámetros.
Esto es para asegurar que la función de ACPI es soportado.
[drive]:>setup /p j
Español
(Spanish)
Si ha instalado anteriormente Windows® 98, usted necesita de
actualizar el sistema para soportar ACPI. Favor ponerse en
contacto con Microsoft para la información de actualizar.
98
7.
Inicia el Windows® 98. En la pantalla del Windows® 98, cliquea
el botón de Inicio. Mueve el cursor a Configuraciones, luego
cliquea el Panel de Control.
8.
Cliquea doblemente el ícono de Sistema. En la casilla de diálogo
de las Propiedades del Sistema, cliquea el tab de Ejecución.
9.
Cliquea Sistema de Archivo. En el campo de “Papel típico de
esta computadora”, selecciona “Móvil o sistema descolada:.
Cliquea Aplicar, luego cliquea OK. Reinicia su computadora.
10. Repite el paso 7 para abrir la casilla de diálogo del Panel de
Control. Cliquea doblemente el ícono de la Administración de
Energía.
Español (Spanish)
5
11. Cliquea el tab de Avanzado. En el campo de “Cuando presiono
el botón de energía en mí computadora”, selecciona
“Preparado”.
12. Después de completar los pasos de arriba y usted desea
apagar la computadora, usted no necesita de ir por el proceso
de encerrar los archivos, aplicaciones y sistema operativo. Usted
puede apagar la computadora una vez por presionando el
botón de energía o seleccionando “Preparado” cuando cierra el
Windows® 98.
Para encender la computadora, sólo presiona el botón de
energía. La sesión operativa donde usted dejó cuando apaga la
computadora reanudará en no más que 8 segundos.
Si usted ha cambiado el color o la resolución (en la casilla del
diálogo de Propiedades de Visualización), no aplica las
configuraciones sin reiniciarse. Usted debe reiniciar la
computadora.
Español
(Spanish)
Importante:
Si tú no puedes usar suspensión por función de RAM (después
de cumplir el proceso en Windows® 98 o cuando estás en
Windows® 2000/ME/XP), pedir ver si las tarjetas inclusivo o el
equipo que apoya esta función o no, si no apoya esta función,
tú necesitas download el driver apropiado desde website
separado.
99
5
Español (Spanish)
5.4 Softwares Soportados
5.4.1 Utilidad de Hardware Monitor
El tablero de sistema viene con la utilidad de “Hardware Monitor”
contenido en el CD provisto. Este es capaz de vigilar las condiciones
del hardware de sistema tal como la temperatura del CPU y
sistema, voltaje, y velocidad del CPU y abanicos de chasis. También le
permite de configurar manualmente un intervalo a los artículos de
ser vigilados. Si los valores son sobre o por debajo del intervalo de
configuración, extraerá un mensaje de advertencia. La utilidad
también puede ser configurado así que el alarma de pitido sonará
siempre que ocurra un error. Le recomendamos que utiliza la
“Default Setting” que es una configuración ideal que mantiene el
sistema en buena condición de funcionamiento.
Nota:
Utiliza esta utilidad sólo en el sistema de operación de
Windows® 95, Windows® 98, Windows® 98 SE, Windows® ME,
Windows® 2000 o Windows NT® 4.0.
Para instalar la utilidad, inserta el CD dentro de la unidad de CDROM. Aparecerá la pantalla del autocorrido (CD de Main Board
Utility). Cliquea el botón de “Hardware Monitor” para instalar la
utilidad. Consultar a sus archivos de “readme” para instrucciones en
utilizando la utilidad.
5.4.2 Paquete de Servicio VIA
Español
(Spanish)
El CD en el paquete de tablero del sistema también viene con el
VIA Service Pack. El paquete de servicio incluye los siguientes
programas instaladores.
100
•
•
•
•
VIA ATAPI Vendor Support Driver
AGP VxD Driver
IRQ Routing Miniport Driver
VIA INF Driver
Español (Spanish)
5
Para instalar el Pquete de Servicio de VIA, favor de seguir los pasos
debajos.
1. Insertar el CD que viene con el paquete del tablero de sistema
en la unidad de CD-ROM. Aparecerá la pantalla de autocorrido
(Main Board Utility CD).
2. Cliquea “VIA Service Pack”.
3. Aparecerá la pantalla de “Welcome”. Cliquea “Next”. Favor de
leer cuidadosamente el “VIA Service Pack readme” antes de
proceder al paso 4.
4. Seguir las indicaciones de la pantalla para completar la instalación.
5. Reinicia el sistema para que los controladores toman efectos.
Notas de Instalación de Paquete de Servicio VIA®
Importante:
El controlador de VGA que viene con algunas tarjetas de AGP
ya es manejado con el controlador de VxD de AGP. Desde que
la versión del controlador de VxD manejado puede ser más
viejo que el uno provisto en el CD, instalando el controlador de
VxD manejado puede causar problemas. Si usted está
utilizando este tipo de tarjeta, le recomendamos que instala
primero la tarjeta de AGP del controlador de AGA antes de
instalar el Paquete de Servico de VIA.
Español
(Spanish)
“VIA Service Pack” en el CD provisto incluye los controladores de
“AGP VxD Driver” y “VIA INF Driver”. Estos controladores son
soportados en Windows® 95, Windows® 98, Windows® 98 SE,
Windows® ME y Windows® 2000. Usted debe primero instalar
anteriormente el Paquete de Servicio de VIA para instalar en
cualquieres otros controladores. Sin embargo, este puede que no sea
el caso para algunas tarjetas de AGP. Favor de leer cuidadosamente
la información de abajo.
101
5
Español (Spanish)
5.4.3
Los audio drivers y audio playback
Los audio drivers y audio playback software soporta sistemas de
operación Windows ® 98, Windows ® 98 SE, Windows ® ME,
Windows NT® 4.0 y Windows® 2000.
Para instalar el audio driver, por favor siga los pasos descritos
abajo.
1.
Haga clique en el “Audio Drivers”. La tela “Avance AC’97
Audio Setup” aparecerá.
2. Siga los avisos para completar la instalación
3. Recargue el sistema para que el driver haga efecto.
5.4.4
Los Realtek LAN driver
Los LAN drivers para Windows® ME, Windows® 2000 y Windows
®
XP soportán “Autorun”.
Para instalar el Realtek LAN driver, por favor siga los pasos
descritos abajo.
1. Haga clique en el “Realtek LAN Drivers”. La tela “InstallShield
Wizard” aparecerá.
2. Siga los avisos para completar la instalación.
3. Recargue el sistema para que el driver haga efecto.
Español
(Spanish)
Los LAN drivers para Windows® 98, Windows® 98 SE, Windows
NT® 4.0 no soportán “Autorun”. Una vez que el sistema detecta el
controlador rápido RTL8100 Realtek, el lo dirá para instalar el
driver del sistema de operación utilizado. El driver está en el
directório principal “RTL8100” del CD. Por favor refirese en el
README por la localización exacta de los drivers.
102
5.4.5 VIA USB 2.0 Drivers
Se usted está se utilizando de un dispositivo USB 2.0, debes instalar
el USB 2.0 driver.
Para instalar el USB 2.0 driver, por favor siga los pasos descritos
abajo.
Español (Spanish)
5
1. Haga clique en el “VIA USB 2.0 Drivers”. La tela de “Welcome”
(Bienvenido) aparecerá.
2. Siga los avisos para completar la instalación.
3. Recargue el sistema para que el driver haga efecto.
5.4.6 Promise RAID Drivers
Por favor refirese en el README en el directório FastTrak Driver del
CD y también el Manual del Utilizador RAID contenido en el mismo
CD.
5.4.7 Promise RAID Utility
favor siga los pasos descritos abajo.
1. Haga clique en el “Promise RAID Utility” (Utilitário Promise
RAID). La tela “Promise FastTrak Controller Setup Utility”
(Utilitário de Configuración del Controlador Promise FastTrak)
aparecerá.
2. Siga los avisos para completar la instalación.
3. Recargue el sistema para que el driver haga efecto.
5.4.8 Programa de Microsoft DirectX 8.1
1. En “My Computer”, cliquea doble la unidad de CD-ROM donde
usted insertó el CD.
2. Aparecerá la pantalla de autocorrido (Main Board Utility CD).
Cliquea “Microsoft DirectX 8.1 Driver”.
3. Cliquea “Yes” para continuar.
5. Reiniciar el sistema.
Español
(Spanish)
4. Sigue las indicaciones de la pantalla para completar la instalación.
103
5
Español (Spanish)
5.4.9 Notas de Instalación de Utilidades y Programas
Instaladores
1. El "Autorun" SOLO sopor ta los sistemas operativos de
Windows® 95, Windows® 98, Windows® 98 SE, Windows® ME,
Windows® 2000, Windows NT® 4.0 y Windows® XP. Si después
de insertar el CD, el "Setup" no iniciará automáticamente (que es,
no aparecerá la pantalla de CD de Main Board Utility), favor de
ir directamente al directorio radical del CD y cliquea doblemente
el "Setup".
Español
(Spanish)
2. Favor de ir al website de DFI’s en "http://www.dfi.com/support1/
download2.asp" para la última versión de los programas
instaladores o aplicaciones del software.
104
Español (Spanish)
5
5.5 Investigación de Conflictos
Este capítulo del manual se diseña para ayudarlo con problemas que
usted puede encontrar con su computadora personal. Para
solucionar problemas su sistema eficazmente, trate cada problema
individualmente.
Algunas de las cosas más comunes para verificar cuando usted
encuentra los problemas mientras usando su sistema se listan
debajo.
1. El interruptor de potencia de cada dispositivo periférico ha
encendido.
2. Todos cablegrafían e impulsan se conectan los cordones
herméticamente.
3. La toma de corriente eléctrica a que sus dispositivos periféricos
se conectan está trabajando. Pruebe la toma de corriente
tapando en una lámpara u otro dispositivo eléctrico.
4. El amonestador ha encendido.
5. El brillo de displays y mandos del contraste son propiamente
ajustados.
6. Todo el complemento aborda en las ranuras de expansión se
sienta firmemente.
7. Cualquier tabla del complemento que usted ha instalado se
diseña para su sistema y es correctamente.
Protección CPU Fan
1. El entusiasta del CPU no giró porque el entusiasta se daña.
Reemplácelo con un nuevo.
2. El entusiasta del CPU no giró inmediatamente o tardó algún
tiempo antes del entusiasta girado. El cheque si el heatsink y
entusiasta están propiamente entonces montados hacia el CPU
reinicie el sistema. Si el mismo problema ocurre, usted debe
reemplazarlo con un entusiasta de calidad bueno - uno que
girará el poder inmediatamente una vez entra y también uno que
puede disipar el calor más eficazmente, por otra parte, usted
tiene que desactivar esta función en él CPU Fan Protection. El
campo del él (PC Health Status el submenú) del la BIOS.
Español
(Spanish)
Después de iniciar el sistema, una alarma emitiendo una señal
sonora parecía entonces e el poder del sistema se apagó.
105
5
Español (Spanish)
Monitor/Display
Si la pantalla del despliegue permanece oscura después de que el
sistema ha encendido.
1. Asegúrese que el interruptor de potencia de monitores es
adelante.
2. Verifique que un fin de los monitores poder cordón se ata
propiamente al amonestador y el otro fin se tapa en una toma
de corriente del CA activa. Si necesario, pruebe otra toma de
corriente.
3. Cheque que el cable de la entrada de video se ata propiamente
al amonestador y el adaptador de pantalla de sistemas.
4. Ajuste el brillo del despliegue volviéndose el amonestador brillo
mando bulto.
El cuadro constantemente está moviendo.
1. El amonestador ha perdido su sincronización vertical. Ajuste los
monitores la sincronización vertical.
2. Márchese cualquier objeto, como otro amonestador o abanica
que puede estar creando un campo magnético alrededor del
despliegue.
3. Asegúrese que sus frecuencias de rendimiento de tarjeta de
video son soportadas por este amonestador.
La pantalla está vacilándose constantemente.
1. Si el amonestador está cerca de otro amonestador, el
amonestador adyacente puede necesitar ser apagado.
Fluorescentes ligas adyacentes al amonestador la vacilación de la
pantalla puede causar también.
Poder Suplí
Español
(Spanish)
Cuando la computadora ha encendido, nada pasa.
106
1. Verifique que un fin del cordón de poder de CA se tapa en una
toma de corriente viva y el otro fin tapó propiamente en la
parte de atrás del sistema.
2. Asegúrese que el interruptor de selección de voltaje en el
tablero de la parte de atrás es fijo para el tipo correcto de
voltaje que usted está usando.
Español (Spanish)
5
3. El cordón de poder puede tener un corto o el abra.. Inspeccione
el cordón e instale un nuevo sí necesario.
Floppy Drive
La computadora no puede acceder el floppy drive.
1. El disquete blando no puede estructurarse. Estructure el disquete
y prueba de nuevo.
2. El disquete puede ser protegido contra escritura. Use un disquete
que no es protegido contra escritura.
3. Usted puede estar escribiendo al paseo malo. Verifique la
declaración del camino para asegurarse que usted está
escribiendo al paseo de la tarjeta.
4. No hay bastante espacio salido en el disquete. Use un disquete
que no es protegido contra escritura.
Hard Drive
Hard disk fracaso.
1. Asegúrese el tipo del paseo correcto para la unidad de disco
duro se ha entrado en la BIOS.
2. Si el sistema se configura con dos unidades de disco duro,
asegúrese el inicializadle (primero) la unidad de disco duro se
configura como Amo y la segunda unidad de disco duro se
configura como la Esclava. El disco duro principal debe tener una
partición activa/bootable.
Tempo estructurando muy tiempo.
Porto Parallello
La impresora en paralelo que non responden cuando usted
intenta imprimir.
Español
(Spanish)
1. Si su unidad de disco duro toma un período excesivamente
largo de tiempo para estructurar, es probable un problema de
conexión de cable. Sin embargo, si su unidad de disco duro tiene
una capacidad grande, tomará un tiempo más largo para
estructurar.
1. Asegúrese que su copiadora ha encendido y que la copiadora es
107
5
Español (Spanish)
en línea.
2. Asegúrese que su software se configura para el tipo correcto de
copiadora atado.
3. Verifique que el LPT del onboard que se configuran portes E/S
dirección y escenas de IRQ correctamente.
4. Verifique que el dispositivo adjunto trabaja atándolo a un puerto
en paralelo que está trabajando y configuró correctamente. Si
funciona, puede asumirse que la copiadora está en la condición
buena. Si la copiadora permanece inoperante, reemplaza el cable
de la copiadora e intenta de nuevo.
Serial Porta
El dispositivo serie (módem, copiadora) el rendimiento de non
algo o es los outputting falsificaron los caracteres.
1. Asegúrese que los devices de serie impulsan ha encendido y que
el dispositivo es en línea.
2. Verifique que el dispositivo se tapa en el puerto en serie
correcto adelante el trasero de la computadora.
3. Verifique que el dispositivo serie adjunto trabaja atándolo a un
puerto en serie que está trabajando y configuró correctamente. Si
el dispositivo serie no trabaja, el cable o el dispositivo serie tiene
un problema. Si el dispositivo serie trabaja, el problema puede
ser debido al E/S del onboard o la escena de dirección.
4. Verifique que el COM settings e I/O adress está configurar
correcta.
Keyboard
Nada pasa cuando una llave en el teclado fue apretada.
Español
(Spanish)
1. Asegúrese que el teclado se conecta propiamente.
2. Si usted hizo los cambios a las escenas, re-entra en el arreglo y
carga los valores predeterminados.
108
Sistema Board
1. Asegúrese que la tarjeta del complemento se sienta firmemente
en la ranura de expansión. Si la tarjeta del complemento está
suelta, apagada el sistema, re-instala la tarjeta e impulsa al
sistema.
Español (Spanish)
5
Español
(Spanish)
2. Verifique los valores de conmutadores para asegurar que los
saltadores son propiamente fijos.
3. Verifique que todos los módulos de memoria se sientan
firmemente en las enchufes de memoria.
4. Asegúrese que los módulos de memoria están en las situaciones
correctas.
5. Si la tabla no funciona, pone la tabla en una superficie llana y
sienta todos los componentes del socket. Suavemente apriete
cada componente en el enchufe.
6. Si usted hizo los cambios a las escenas de BIOS, re-entra en el
arreglo y carga los valores predeterminados de BIOS.
109
