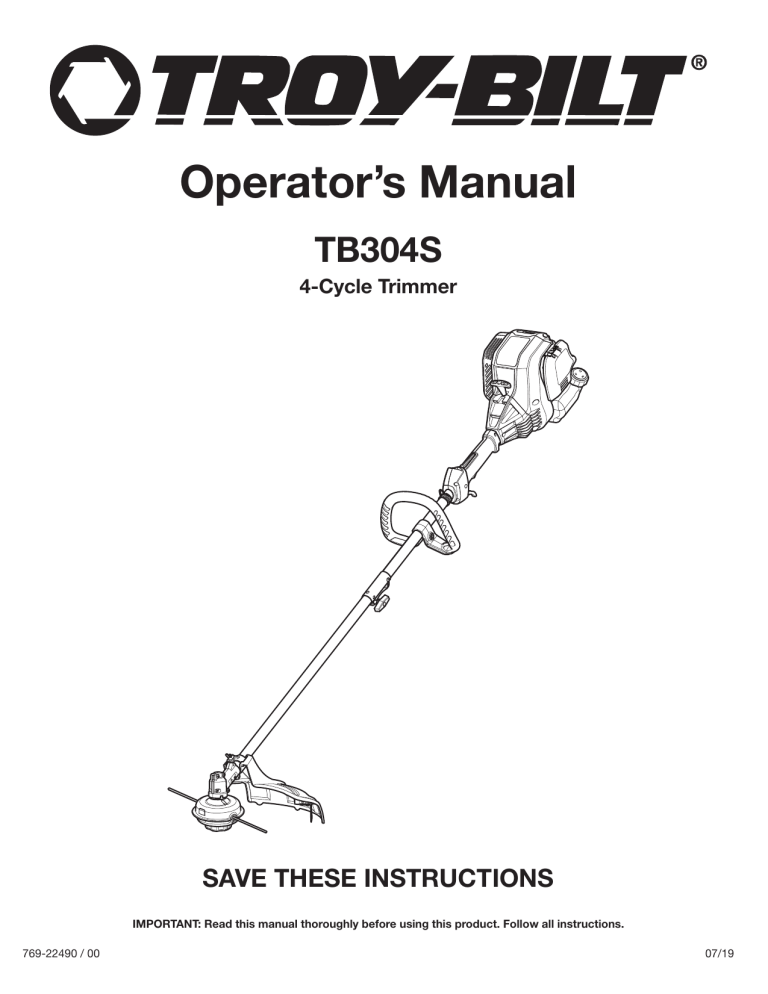

Operator’s Manual
TB304S
4-Cycle Trimmer
SAVE THESE INSTRUCTIONS
IMPORTANT: Read this manual thoroughly before using this product. Follow all instructions.
769-22490 / 00
07/19
TABLE OF CONTENTS
SERVICE
Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Safety . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Know Your Unit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Assembly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Oil and Fuel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Starting and Stopping . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
Cleaning and Storage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
Warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24
DO NOT RETURN THIS UNIT TO THE RETAILER. PROOF OF
PURCHASE WILL BE REQUIRED FOR WARRANTY SERVICE.
For assistance regarding the assembly, operation or maintenance of
the unit, please call 1-800-828-5500 (in the United States) or 1-800668-1238 (in Canada). Additional information can be found at
www.troybilt.com (in the United States) or www.troybilt.ca (in
Canada).
Warranty service is available through an authorized service center.
To locate a service center in your area, please visit our website or
call the number listed above. Service on this unit, both within and
after the warranty period, should only be performed by an
authorized and approved service center. When servicing, use only
identical replacement parts.
All information, illustrations, and specifications in this manual are based
on the latest product information available at the time of printing. We
reserve the right to make changes at any time without notice.
The product may vary slightly from the illustrations contained in this
manual.
Copyright© 2019 MTD SOUTHWEST INC, All Rights Reserved.
SAFETY
SPARK ARRESTOR NOTE
The purpose of safety symbols is to attract your attention to
possible dangers. The safety symbols, and their explanations,
deserve your careful attention and understanding. The safety
warnings do not by themselves eliminate any danger. The
instructions or warnings they give are not substitutes for proper
accident prevention measures.
SYMBOL
NOTE: For users on U.S. Forest Land and in the states of
California, Maine, Oregon and Washington. All U.S. Forest Land
and the state of California (Public Resources Codes 4442 and
4443), Oregon and Washington require, by law that certain internal
combustion engines operated on forest brush and/or grass-covered
areas be equipped with a spark arrestor, maintained in effective
working order, or the engine be constructed, equipped and
maintained for the prevention of fire. Check with your state or local
authorities for regulations pertaining to these requirements. Failure
to follow these requirements could subject you to liability or a fine.
This unit is factory equipped with a spark arrestor. If it requires
replacement, contact your local service dealer to install the
appropriate muffler assembly.
MEANING
DANGER: Signals an EXTREME hazard.
Failure to obey a safety DANGER signal WILL result in
serious injury or death to yourself or to others.
WARNING:
Signals a SERIOUS hazard.
Failure to obey a safety WARNING signal CAN result in
serious injury to yourself or to others.
WARNING:
This product can expose you to
chemicals including engine exhaust, which is known to the
State of California to cause cancer, and carbon monoxide,
which is known to the State of California to cause birth
defects or other reproductive harm. For more information
go to www.P65Warnings.ca.gov.
CAUTION: Signals a MODERATE hazard.
Failure to obey a safety CAUTION signal MAY result in
property damage or injury to yourself or to others.
NOTE: Advises you of information or instructions vital to the
operation or maintenance of the equipment.
Read the operator’s manual and follow all warnings and safety
instructions. Failure to do so can result in serious injury to the
operator and/or bystanders.
2
• IMPORTANT SAFETY INSTRUCTIONS •
READ ALL INSTRUCTIONS BEFORE OPERATING
SAFETY WARNINGS FOR GAS UNITS
WARNING:
WARNING:
When using the unit, all safety
instructions must be followed. Please read these
instructions before operating the unit in order to ensure the
safety of the operator and any bystanders. Please keep
these instructions for later use.
•
•
•
•
•
•
•
•
•
•
•
•
•
Gasoline is highly flammable and
its vapors can explode if ignited. Take the following
precautions:
•
Read the instructions carefully. Be familiar with the controls and
proper use of the unit. Know how to stop the unit and disengage
the controls quickly.
Stay alert. Do not operate this unit when tired, ill or under the
influence of alcohol, drugs or medication.
Never allow children to operate the unit. Teens must be trained,
accompanied and supervised by an adult. Never allow adults to
operate the unit without proper instruction.
All guards and safety attachments must be installed properly
before operating the unit.
Inspect the unit before use. Check for damaged parts. Check for
fuel leaks. Make sure all parts operate properly. Make sure all
fasteners are in place and secure. Make sure all moving parts are
properly aligned and are not bound. Replace parts that are cracked,
chipped, or damaged in any way. Have all damaged or improperly
working parts repaired or replaced by an authorized service
center. Do not operate the unit with loose or damaged parts.
Only use the trimming line described in the Specifications section
of this manual. Never use metal-reinforced line, wire, chain or
rope. These can break off and become dangerous projectiles.
Do not replace the cutting head with rigid or metal blades. Doing
so could result in serious injury.
Be aware of risk of injury to the head, hands and feet.
Carefully inspect the area before starting the unit. Remove
rocks, broken glass, nails, wire, string and other objects that
may be thrown or become entangled with the unit.
Clear the area of children, bystanders and pets; keep them
outside a 50-foot (15 m) radius, at a minimum. Even then, they are
still at risk from thrown objects. Encourage bystanders to wear
eye protection. If you are approached, stop the unit immediately.
Squeeze the throttle control and check that it returns
automatically to the idle position. Make all adjustments or
repairs before using the unit.
Do not change the engine governor settings or overspeed the
engine.
This unit is intended for occasional, household use only.
•
•
•
•
•
Store fuel only in containers specifically designed and approved
for the storage of such materials.
Always stop the engine and allow it to cool before filling the
tank. Never remove the fuel tank cap or add fuel when the
engine is hot. Always loosen the fuel tank cap slowly to relieve
any pressure in the tank before fueling.
Always add fuel in a clean, well-ventilated outdoor area where
there are no sparks or flames. DO NOT smoke.
Never operate the unit without the fuel cap securely in place.
Avoid creating a source of ignition for spilled fuel. Wipe up any
spilled fuel from the unit immediately, before starting the unit.
Move the unit at least 30 ft. (9.1 m) from the fueling source and
site before starting the engine. DO NOT smoke.
Never start or run the unit inside a closed room or building.
Breathing exhaust fumes can kill. Operate this unit only in a wellventilated outdoor area.
WHILE OPERATING
•
•
•
•
•
•
•
•
•
•
•
•
•
•
3
Wear safety glasses or goggles that meet current ANSI / ISEA
Z87.1 standards and are marked as such. Wear ear/hearing
protection when operating this unit. Wear a face mask or dust
mask if the operation is dusty.
Wear heavy long pants, boots, gloves and a long sleeve shirt. Do
not wear loose clothing, jewelry, short pants, sandals or go
barefoot. Secure hair above shoulder level.
The cutting head shield must always be in place while operating
the unit.
Do not operate the unit without both trimming lines extended
and the proper line installed. Do not extend the trimming line
beyond the length of the shield.
The cutting head should remain stationary when the engine
idles. If it does not, refer to Adjusting the Idle Speed.
Adjust the handle to provide the best grip, if applicable.
Make sure the cutting head is not in contact with anything
before starting the unit.
Use the unit only in daylight or good artificial light.
Avoid accidental starting. Be in the starting position whenever
pulling the starter rope. The operator and unit must be in a
stable position while starting. Refer to Starting and Stopping.
Use the right tool. Only use this tool for its intended purpose.
Only use the unit as described in this manual.
Always hold the unit with both hands when operating. Keep a
firm grip on both handles or grips.
Do not overreach. Always keep proper footing and balance. Take
extra care when working on stairs, steep slopes or inclines. To
avoid serious injury, do not operate the unit while on a ladder or
a roof.
Keep hands, face, and feet away from all moving parts. Do not
touch or try to stop moving parts.
Do not touch the engine, gear housing or muffler. These parts get
extremely hot from operation, even after the unit is turned off.
•
•
•
•
•
•
•
•
•
•
OTHER SAFETY WARNINGS
Do not operate the unit faster than the speed needed to do the
job. Do not run the unit at high speed when not in use.
Do not force the unit. It will do a better, safer job when used at
the intended rate.
Always turn the unit off when operation is delayed or when
carrying the unit from one location to another. Make sure all
moving parts come to a complete stop.
Before setting the unit down, always make sure the engine is off
and all moving parts have stopped.
If the unit strikes or becomes entangled with a foreign object,
stop the unit immediately. Check for damage. If damaged, do
not restart or operate the unit until it is repaired. Do not operate
the unit with loose or damaged parts.
Turn the engine off and disconnect the spark plug for
maintenance or repair.
Use only original equipment manufacturer (OEM) replacement
parts and accessories for this unit. These are available from your
authorized service dealer. Use of any other parts or accessories
could lead to serious injury to the user, or damage to the unit,
and void the warranty.
Keep the unit clean. Carefully remove vegetation and other
debris that could block moving parts.
To reduce fire hazard, replace a faulty muffler and spark arrestor.
Keep the engine and muffler free from grass, leaves, excessive
grease or carbon build up.
If the unit starts to vibrate abnormally, stop the unit immediately.
Inspect the unit for the cause of the vibration. Vibration is
generally an indicator of trouble.
•
•
•
•
•
•
•
•
•
Maintain the unit with care. Follow all maintenance instructions
in this manual.
Do not perform maintenance procedures other than those
described in this manual. All service, other than the maintenance
procedures described in this manual, should be performed by an
authorized service dealer.
Never remove, modify or make inoperative any safety device
furnished with the unit.
Before inspecting, maintaining, cleaning, storing, transporting or
replacing any parts on the unit:
1. Stop the unit. Refer to Starting and Stopping.
2. Make sure all moving parts have stopped.
3. Allow the unit to cool.
4. Disconnect the spark plug wire.
Secure the unit while transporting.
Never store the unit with fuel in the tank, inside a building where
fumes may reach an open flame (pilot lights, etc.) or sparks
(switches, electrical motors, etc.).
Store the unit in a dry place, secured or at a height to prevent
unauthorized use or damage. Keep the unit out of the reach of
children.
Never douse or squirt the unit with water or any other liquid.
Keep handles dry and clean (free from debris, oil and grease).
Clean the unit after each use. Refer to Cleaning and Storage. Do
not use solvents or strong detergents.
Keep these instructions. Refer to them often and use them to
instruct other users. If you loan this unit to others, also loan
them these instructions.
SAVE THESE INSTRUCTIONS
4
• SAFETY & INTERNATIONAL SYMBOLS •
This operator's manual describes safety and international symbols and pictographs that may appear on this product. Read the operator's
manual for complete safety, assembly, operating and maintenance and repair information.
SYMBOL
MEANING
SYMBOL
• SAFETY ALERT SYMBOL
MEANING
• ON/OFF STOP CONTROL
Indicates danger, warning or caution. May be used in
conjunction with other symbols or pictographs.
ON / START / RUN
• ON/OFF STOP CONTROL
• READ OPERATOR'S MANUAL
Read the operator’s
WARNING:
manual(s) and follow all warnings and safety
OFF or STOP
• PRIMER BULB
instructions. Failure to do so can result in serious
injury to the operator and/or bystanders.
Push primer bulb, fully and slowly, 10 times.
• WEAR EYE AND HEARING PROTECTION
• CHOKE CONTROL
WARNING:
Thrown objects and loud
noise can cause severe eye injury and hearing loss.
Wear eye protection meeting current ANSI / ISEA
Z87.1 standards and ear protection when operating
this unit. Use a full face shield when needed.
1. • FULL choke position
2. • PARTIAL choke position
3. • RUN choke position
• THROWN OBJECTS CAN CAUSE SEVERE INJURY
WARNING:
• WEAR FOOT PROTECTION
Small objects can be
propelled at high speed, causing injury.
Always wear heavy-duty, non-slip footwear when
operating this unit.
Min. 50 ft
• WEAR HAND PROTECTION
Always wear heavy-duty, non-slip gloves when
handling this unit.
15 m
• KEEP BYSTANDERS AWAY
WARNING:
Keep all bystanders,
especially children and pets, at least 50 feet (15 m)
from the operating area.
• HOT SURFACE
• HANDLE POSITION
WARNING:
Make sure the handle is positioned beyond the end of
the safety label.
Do not touch a hot muffler
or cylinder. You may get burned. These parts get
extremely hot from operation. When turned off, they
remain hot for a short time.
• UNLEADED FUEL
Always use clean, fresh unleaded fuel.
• SHARP BLADE
WARNING:
There is a sharp blade on
the cutting head shield. To prevent serious injury, do
not touch the line cutting blade.
• OIL
Refer to operator’s manual for the proper type of oil.
• DO NOT USE E85 FUEL IN THIS UNIT
• DO NOT REPLACE CUTTING HEADS WITH BLADES*
It has been proven that fuel
CAUTION:
containing greater than 10% ethanol will likely
WARNING:
When using a trimmer, to
prevent serious injury, do not replace the cutting head
with rigid or metal blades.
*This warning does not apply to units equipped with
blades, such as edgers and brush cutters.
damage this engine and void the warranty.
5
KNOW YOUR UNIT
APPLICATIONS
Flat-head screwdriver
Choke Lever
Starter Rope Grip
Throttle Lockout
On/Off Switch
ASSEMBLY TOOLS REQUIRED
•
Spark Plug
Muffler
As a trimmer:
• Cutting grass and light weeds.
• Edging
• Decorative trimming around trees, fences, etc.
Other optional attachments may be used with this unit.
Shoulder Strap / Harness Loop
Fuel Cap
Handle
Shaft Grip
Lower Shaft
Housing
Throttle Control
Upper Shaft
Housing
Coupler
Primer Bulb
Cutting Head
Shield
Air Filter
Cover
Hanger Cap
Cutting Head
Oil Fill Plug
Line Cutting Blade
SPECIFICATIONS*
Engine Type . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Air-Cooled, 4-Cycle
Displacement. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30 cc (1.83 cu. in.)
Spark Plug Gap . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.025 in. (0.635 mm)
Spark Plug . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Champion® RDZ4H or equivalent plug
Lubrication . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . SAE 30 Oil
Crankcase Oil Capacity . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.04 oz. (90 ml)
Fuel Tank Capacity . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 oz. (444 ml)
Approximate Unit Weight (No fuel) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 - 15 lbs. (6.4 - 6.8 kg)
Trimmer Mechanism . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Bump Head
Trimming Line Diameter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.095 in. (2.41 mm)
Cutting Path Diameter. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17 in. (43.2 cm)
* All specifications are based on the latest product information available at the time of printing. We reserve the right to make changes at any
time without notice.
6
ASSEMBLY
INSTALLING THE CUTTING HEAD SHIELD
Mount Bracket
Hole
WARNING: To prevent serious personal injury, never
operate the unit without the cutting head shield in place.
Tab
Bolt
1. Remove the wing nut and washer from the cutting head shield.
2. Insert the short tab (the one without a hole) on the mount
bracket into the slot on the cutting head shield (Fig. 1).
3. Rotate the cutting head shield until the bolt on the cutting head
shield protrudes through the hole on the mount bracket (Fig. 1).
4. Place the washer onto the bolt (Fig. 2).
5. Screw the wing nut onto the bolt until the cutting head shield is
firmly in place (Fig. 2).
Slot
Cutting Head
Shield
Fig. 1
Wing Nut
Bolt
Washer
Fig. 2
INSTALLING AND REMOVING THE ATTACHMENT
The coupler enables the use of various optional attachments.
WARNING: Before using any attachment, read and
understand the manual that came with the attachment.
Follow all safety information contained within.
Loosen
WARNING: To avoid serious personal injury and
damage to the unit, shut the unit off before removing or
installing an attachment.
Tighten
Knob
Installing the Attachment
Fig. 3
1. Remove the hanger cap from the attachment. Keep the hanger
cap for use when storing the attachment. If present, remove the
gray spacer from the coupler.
2. Set the unit on a flat, level surface.
3. Turn the knob counterclockwise to loosen the coupler (Fig. 3).
4. Align the release button with the guide recess (Fig. 5).
5. Push the attachment straight into the coupler (Fig. 4) until the
release button snaps firmly into the primary hole (Fig. 5).
6. Turn the knob clockwise to tighten the coupler (Fig. 3).
WARNING: Before operating the unit, make sure the
release button is fully snapped into the primary hole and the
knob is securely tightened.
Coupler
WARNING: Unless specified otherwise, the release
Attachment
Fig. 4
button should be snapped into the primary hole only. Using
the wrong hole could lead to personal injury or damage to
the unit.
7
Removing the Attachment
1.
2.
3.
4.
Primary Hole
Set the unit on a flat, level surface.
Turn the knob counterclockwise to loosen the coupler (Fig. 3).
Press and hold the release button (Fig. 5).
Pull the attachment straight out of the coupler (Fig. 4).
Release Button
Guide Recess
Fig. 5
INSTALLING AND ADJUSTING THE HANDLE
Handle
Installing the Handle
1. Push the handle down onto the upper shaft housing (Fig. 6).
Make sure the bolt hole faces to the right (Fig. 6).
2. Insert the bolt into the bolt hole and push it through (Fig. 6).
Tighten the bolt with a flat-head screwdriver, but do not tighten
the bolt completely.
3. Hold the unit in the operating position (Fig. 14). Move the handle
up or down the upper shaft housing to a comfortable location
(Fig. 6). Make sure the handle is positioned beyond the end of the
safety label (Fig. 6).
4. Tighten the bolt with a flat-head screwdriver until the handle is
secure.
Safety Label
Upper
Shaft
Housing
Bolt Hole
Bolt
Fig. 6
Adjusting the Handle
If the handle requires adjustment:
1. Loosen the bolt with a flat-head screwdriver (Fig. 6).
2. Hold the unit in the operating position (Fig. 14). Move the handle
up or down the upper shaft housing to a comfortable location
(Fig. 6). Make sure the handle is positioned beyond the end of the
safety label (Fig. 6).
3. Tighten the bolt with a flat-head screwdriver until the handle is
secure.
8
INSTALLING THE SHOULDER STRAP (OPTIONAL)
1. Push the strap up through the center slot in the buckle (Fig. 7).
2. Bend the strap over and push it down through the lower slot in
the buckle (Fig. 7).
3. Put the shoulder strap over the operator’s head and onto the left
shoulder.
4. Start the unit. Refer to Starting and Stopping.
5. Snap the clip onto the shoulder strap / harness loop (Fig. 8).
6. Adjust the shoulder strap to fit the operator (Fig. 9). Pull the
buckle up to loosen the shoulder strap. Pull the strap down to
tighten the shoulder strap.
Buckle
Center
Slot
Clip
Strap
Lower Slot
Fig. 7
Clip
Shoulder Strap
/ Harness Loop
Fig. 8
Buckle
Strap
Fig. 9
9
OIL AND FUEL
USING THE RIGHT OIL
Use a high-quality SAE 30 weight oil. DO NOT use dirty oil. Failure
to use clean oil of the correct type can cause premature engine
wear and failure.
ADDING OIL: INITIAL USE
Oil Fill Plug
WARNING: OVERFILLING THE CRANKCASE MAY
CAUSE SERIOUS PERSONAL INJURY.
NOTE: This unit was shipped without oil in the crankcase. Oil must
be added before starting the unit.
NOTE: Never add oil to the fuel tank. This unit has a four-cycle
engine. DO NOT mix oil with gasoline.
1. Set the unit on a flat, level surface.
2. Unscrew the oil fill plug (Fig. 10).
3. Pour 3.04 fluid oz. (90 ml) of oil into the oil fill hole (Fig. 10).
NOTE: This unit comes with a 3.04 fluid oz. (90 ml) container of oil.
NOTE: DO NOT overfill. Refer to Checking the Oil Level.
4. Wipe up any oil that may have spilled.
5. Make sure the O-ring is in place on the oil fill plug (Fig. 10).
6. Reinstall the oil fill plug.
O-Ring
Oil Fill Hole
Fig. 10
USING THE RIGHT FUEL
The use of old fuel is the most common cause of performance
problems. Use only fresh, clean unleaded gasoline.
NOTE: This unit has a four-cycle engine. DO NOT mix oil with gasoline.
Definition of Blended Fuels
Today's fuels are often a blend of gasoline and oxygenates such as
ethanol, methanol or MTBE (ether). Alcohol-blended fuel absorbs
water. As little as 1% water in the fuel can make fuel and oil
separate, forming acids when stored. ALWAYS use fresh fuel (less
than 30 days old).
NOTE: Dispose of old fuel according to federal, state and local
regulations.
Using Blended Fuels
If using a blended fuel:
• Always use fresh unleaded gasoline
• Use the fuel additive STA-BIL® or an equivalent
CAUTION: DO NOT USE E85 FUEL IN THIS UNIT.
It has been proven that fuel containing greater than 10%
ethanol will likely damage this engine and void the warranty.
Using Fuel Additives
Use a fuel additive, such as STA-BIL Fuel Stabilizer or an equivalent,
to inhibit corrosion and minimize gum deposits. Add 0.8 oz. (23 ml) of
fuel additive per gallon of fuel, according to the instructions on the
container. NEVER add fuel additives directly to the unit's fuel tank.
10
FUELING THE UNIT
WARNING: Gasoline is extremely flammable. Ignited
vapors may explode. Always stop the engine and allow it
to cool before filling the fuel tank. Do not smoke while
filling the tank. Keep sparks and open flames at a distance
from the area.
WARNING: Remove the fuel cap slowly to avoid injury
from fuel spray. Never operate the unit without the fuel cap
securely in place.
WARNING: Add fuel in a clean, well-ventilated outdoor
area. Wipe up any spilled fuel immediately. Avoid creating
a source of ignition for spilled fuel. Do not start the engine
until fuel vapors dissipate.
1. Position the unit with the fuel cap facing up.
2. Slowly remove the fuel cap.
3. Place the fuel container spout into the fuel tank fill hole and fill
the tank.
NOTE: Do not overfill the tank.
4. Wipe up any fuel that may have spilled.
5. Reinstall the fuel cap.
6. Move the unit at least 30 ft. (9.1 m) from the fuel container and
the fueling site before starting the engine.
11
STARTING AND STOPPING
WARNING: Operate this unit only in a well-ventilated
outdoor area. Carbon monoxide exhaust fumes can be
lethal in a confined area.
On/Off Switch
(I = On / O = Off)
WARNING: Avoid accidentally starting the unit. To avoid
serious injury, the operator and the unit must be in a stable
position when pulling the starter rope (Fig. 13).
Throttle
Lockout
Throttle Control
STARTING INSTRUCTIONS
Fig. 11
NOTE: To prevent the throttle control from being squeezed
accidentally, this unit has a throttle lockout. The throttle control
cannot be squeezed unless the throttle lockout is also engaged.
NOTE: There is no need to turn the unit on. The On/Off switch is in
the On ( I ) position at all times (Fig. 11).
Choke
Lever
Before Starting the Unit
1. Check the oil level. Refer to Checking the Oil Level.
2. Fill the fuel tank. Refer to Fueling the Unit.
Primer
Bulb
Starting the Unit
1.
2.
3.
4.
Slowly press and release the primer bulb 10 times (Fig. 12).
Move the choke lever to Position 1 (Fig. 12).
Crouch in the starting position (Fig. 13).
Press and hold the throttle lockout. Squeeze and hold the
throttle control (Fig. 11).
Position 1
Position 2
Position 3
Fig. 12
NOTE: Continue to SQUEEZE and HOLD the throttle lockout
and the throttle control for ALL further steps.
Starter Rope Grip
Starting
Position
5. Pull the starter rope with a controlled and steady motion 5 times
(Fig. 13).
6. Move the choke lever to Position 2 (Fig. 12).
7. Pull the starter rope with a controlled and steady motion 3 to 5
times to start the engine.
8. Allow the engine to warm up for 30 to 60 seconds.
9. Move the choke lever to Position 3 (Fig. 12). Allow the engine to
warm up for an additional 60 seconds. The unit may be used
during this time.
Fig. 13
IF... the engine does not start after pulling the starter rope 10 times,
repeat the starting procedure.
IF... the engine fails to start after 3 attempts, begin the starting
procedure with step 3.
IF... the engine stops while the throttle control is squeezed, repeat
the starting procedure.
IF THE ENGINE IS HOT... repeat the starting procedure.
STOPPING INSTRUCTIONS
1. Release the throttle control and allow the engine to idle.
2. Press and hold the On/Off switch in the Off (O) position until the
engine comes to a complete stop (Fig. 11).
12
OPERATION
HOLDING THE UNIT
WARNING: Always wear eye, hearing, hand, foot and
body protection to reduce the risk of injury when operating
this unit.
WARNING: To prevent serious personal injury, avoid arm
contact with the engine while operating the unit. The
engine may be extremely hot.
•
•
•
•
•
•
Stand in the operating position (Fig. 14). Stand up straight. Do
not bend over.
Keep feet apart and firmly planted.
Hold the shaft grip with the right hand. Keep the right arm
slightly bent.
Hold the handle with the left hand. Keep the left arm straight.
Hold the unit at waist level.
Position the cutting head a few inches above the ground.
Fig. 14
ADJUSTING THE TRIMMING LINE LENGTH
This unit is equipped with a bump head. Trimming line can be
released from the cutting head without stopping the engine.
To release more line, lightly tap the bump knob on the ground (Fig. 15)
while operating the unit at high speed. For best results, tap the bump
knob on bare ground or hard soil. Attempting to release line in tall
grass may stall the engine.
NOTE: Do not rest the cutting head on the ground while the unit is
running.
Each time the bump knob is tapped, about 1.5 inches (38 mm) of
trimming line is released.
NOTE: Always keep the trimming line fully extended. Line release
becomes more difficult when the cutting line gets shorter.
A blade in the cutting head shield will cut the line to the proper
length if any excess line is released.
Bump Knob
Fig. 15
WARNING: Do not remove or alter the line cutting blade
assembly. Excessive line length will make the unit
overheat. This may lead to serious personal injury or
damage to the unit.
TIPS FOR BEST RESULTS
•
•
For most operations, cut from side to side.
To direct clippings away from the operator, tilt the cutting head
slightly down to the right; cut from left to right whenever possible.
• Cut tall grass (over 8 inches (20cm)) from the top down by
lowering the cutting head onto the grass.
• Cut with the tip of the trimming line.
• Cut in small increments. Move slowly. Do not force the unit.
• Do not trim wet grass or weeds.
NOTE: Some line breakage will occur from:
• Entanglement with foreign matter
• Normal line fatigue
• Attempting to cut thick vegetation
• Forcing the line into objects such as walls or fence posts
13
DECORATIVE TRIMMING
When trimming around trees, posts, fences, etc., rotate the whole
unit so that the cutting head is at a 30° angle to the ground (Fig. 16).
Fig. 16
EDGING
The trimmer attachment can be used for edging (Fig. 17).
Alternatively, a bladed lawn edger attachment can also be
purchased for use with this unit.
Rotating the Trimmer Attachment
WARNING: To avoid serious personal injury and
damage to the unit, shut the unit off before rotating the
attachment.
When edging around sidewalks, flowerbeds, etc., rotate the trimmer
attachment 90° inside the coupler. DO NOT rotate the entire unit 90°.
1. Turn the knob counterclockwise to loosen the coupler (Fig. 18).
2. Press and hold the release button (Fig. 18).
3. Rotate the attachment until the release button snaps firmly into
the 90° edging hole (Fig. 18).
4. Turn the knob clockwise to tighten the coupler (Fig. 18).
Fig. 17
Release Button
WARNING: Only snap the release button into the 90°
edging hole when edging with the trimmer attachment.
Using the 90° edging hole with other attachments could
lead to personal injury or damage to the unit.
90˚ Edging Hole
Maintaining the Trimming Line
Hard surfaces, such as sidewalks, can cause the trimming line to
wear down quickly or break.
• Frequently check and adjust the trimming line length. Refer to
Adjusting the Trimming Line Length. Always keep the trimming
line fully extended.
• DO NOT force the unit. Make shallow cuts in as many passes as are
necessary to achieve the desired depth. Cut at a slow, even pace.
Knob
Fig. 18
14
MAINTENANCE
MAINTENANCE SCHEDULE
WARNING: To avoid serious personal injury, always stop
the engine and allow it to cool before cleaning or maintaining
the unit. Never perform cleaning or maintenance while the
unit is running. Disconnect the spark plug wire to prevent
the unit from starting accidentally.
Perform these required maintenance procedures at the frequency
stated in the table. These procedures should also be a part of any
seasonal tune-up.
NOTE: Some maintenance procedures may require special tools or
skills. If you are unsure about these procedures, take the unit to
an MTD authorized service dealer.
NOTE: Maintenance, replacement, or repair of the emission control
devices and system may be performed by an MTD authorized
service dealer.
NOTE: Please read the California/EPA statement that came with the
unit for a complete listing of terms and coverage for the emissions
control devices, such as the spark arrestor, muffler, carburetor, etc.
WARNING: Wear protective clothing and observe all
safety instructions to prevent serious personal injury.
FREQUENCY
Every 10 hours
MAINTENANCE REQUIRED
• Clean and re-oil the air filter. Refer to
Maintaining the Air Filter.
After the first
10 hours and
at 38 hours
•
•
•
Change the oil. Refer to Changing the Oil.
Have the rocker arm clearance checked by
an authorized service dealer.
Check the spark plug condition and gap.
Refer to Maintaining the Spark Plug.
REPLACING THE TRIMMING LINE
Bump Knob
Spool Cover
Only use the trimming line described in the Specifications section.
Other types of trimming line may cause the unit to overheat or fail.
WARNING: Never use metal-reinforced line, wire, chain or
rope. These can break off and become dangerous projectiles.
NOTE: Always use the correct line length when installing trimming
line. The line may not release properly if the line is too long.
NOTE: The cutting head will remain attached to the unit.
NOTE: DO NOT disassemble the cutting head to install new line.
Arrows
Fig. 19
Installing New Trimming Line
1. If necessary, remove any old trimming line and/or obstructions
from the cutting head. Refer to Removing Old Trimming Line and
Obstructions.
2. Cut two 10-foot (3.0 m) lengths of new trimming line. Cut one
end of each line at a 30 degree angle (Fig. 20).
3. Turn the bump knob to align the arrows on the bump knob with
the arrows on the spool cover (Fig. 19).
4. Insert one of the lines into an eyelet on the cutting head (Fig. 20).
Use the angled end and push the line in about 3 inches (7.5 cm).
Repeat this process with the other line and remaining eyelet.
5. Turn the bump knob to wind the line until about 5 inches (12.5 cm)
protrude from each side of the cutting head (Fig. 21).
NOTE: DO NOT push the bump knob down while winding the line.
The bump knob will only turn one way, depending upon the unit
model.
NOTE: If too little line is left protruding, it could retract inside the
cutting head.
Eyelet
30º
X
Trimming
Line
Fig. 20
15
Removing Old Trimming Line and Obstructions
Bump Knob
1. When the trimming line runs out, the last piece should
automatically eject from the cutting head. If it does not, push the
bump knob down and pull the remaining line out of the cutting
head.
2. If the line will not come out or the cutting head is otherwise
obstructed:
a. Firmly press a tab on the cutting head with your thumb (Fig. 22).
DO NOT press the tab with a screwdriver or other object.
b. Continue pressing the tab. Insert a flat-head screwdriver into
the gap between the outer spool and tab (Fig. 22).
c. Gently tilt the screwdriver to unlock the tab from the hole (Fig. 23).
d. Repeat the previous steps for the other tab.
e. Remove the spool cover (Fig. 23). DO NOT attempt to remove
any other parts of the cutting head.
f. Remove any old trimming line and/or obstructions.
g. Use a clean cloth to clean the inner reel, outer spool and spool
cover (Fig. 23).
h. Align the tabs on the spool cover with the holes on the outer
spool (Fig. 23). Push the spool cover onto the outer spool until
the tabs securely snap into the holes.
Fig. 21
Gap
Tab
Outer Spool
Fig. 22
Spool Cover
Tab
Inner Reel
Hole
Outer Spool
Fig. 23
16
CHECKING THE OIL LEVEL
WARNING: Check the oil level before each use. The
importance of maintaining the proper oil level cannot be
overemphasized.
1. Stop the engine and allow it to cool.
2. Set the unit on a flat, level surface, such as a workbench or
table. The cutting head shield should hang over the edge so that
the engine is level (Fig. 24).
NOTE: Failure to keep the engine level may result in oil overfill.
3. Clean the area around the oil fill plug (Fig. 25) to prevent debris
from entering the oil fill hole (Fig. 25).
4. Unscrew the oil fill plug.
5. Look into the oil fill hole; use a flashlight if necessary. The oil
level should just touch the bottom thread of the oil fill hole
(Fig. 26).
• If the oil level is too low, add a small amount of oil to the oil fill
hole until the oil is at the correct level.
Fig. 24
Oil Fill Plug
WARNING: DO NOT overfill the crankcase.
OVERFILLING THE CRANKCASE MAY CAUSE SERIOUS
PERSONAL INJURY.
O-Ring
• If the oil level is too high, tip the unit and drain the excess oil
into an appropriate container (Fig. 27).
6. Wipe up any oil that may have spilled.
7. Make sure the O-ring is in place on the oil fill plug (Fig. 25).
8. Reinstall the oil fill plug.
Oil Fill Hole
Fig. 25
Oil Fill Hole
CHANGING THE OIL
Change the oil while the engine is still warm. The oil will flow freely
and carry away more impurities.
1. Clean the area around the oil fill plug (Fig. 25) to prevent debris
from entering the oil fill hole.
2. Unscrew the oil fill plug.
3. Tip the unit vertically to pour the oil out of the oil fill hole and into
a container (Fig. 27). Allow ample time for complete drainage.
NOTE: Dispose of the old oil according to federal, state and local
regulations.
4. Wipe up any oil that may have spilled.
5. Pour 3.04 fl.oz. (90 ml) of SAE 30 oil into the oil fill hole (Fig. 25).
Maximum
Oil Level
Bottom
Thread
Fig. 26
WARNING: DO NOT overfill the crankcase.
OVERFILLING THE CRANKCASE MAY CAUSE SERIOUS
PERSONAL INJURY. Refer to Checking the Oil Level.
6. Wipe up any oil that may have spilled.
7. Make sure the O-ring is in place on the oil fill plug (Fig. 25).
8. Reinstall the oil fill plug.
Fig. 27
17
MAINTAINING THE AIR FILTER
Slots
Air Filter Cover
Failure to maintain the air filter can result in poor performance or can
cause permanent damage to the engine. Engine failure due to
improper air filter maintenance is not covered by the product warranty.
Cleaning the Air Filter
Tabs
Air Filter
1. Open the air filter cover: press in the lock tab and swing the air
filter cover up (Fig. 28).
2. Remove the air filter from the air filter housing (Fig. 28).
3. Wash the air filter in detergent and water. Rinse the air filter
thoroughly and allow it to dry.
4. Lightly coat the air filter with clean SAE 30 oil.
5. Squeeze the air filter to spread and remove excess oil.
6. Reinstall the air filter in the air filter housing (Fig. 28).
NOTE: Operating the unit without the air filter and air filter cover will
VOID the warranty.
7. Close the air filter cover: insert the tabs on the air filter housing
into the slots on the air filter cover. Swing the air filter cover down
and press it closed until the lock tab snaps into place (Fig. 28).
Air Filter
Housing
Lock Tab
Fig. 28
ADJUSTING THE IDLE SPEED
Idle Speed Screw
WARNING: The cutting head may spin during idle speed
adjustments. Wear protective clothing and observe all
safety instructions to prevent serious personal injury.
If the engine will not idle properly:
1. Start the engine. Refer to Starting and Stopping.
2. Release the throttle control and let the engine idle.
• If the engine stops, increase the idle speed. Use a small
Phillips screwdriver to turn the idle speed screw clockwise,
1/8 of a turn at a time, until the engine idles smoothly (Fig. 29).
• If the cutting head spins when the engine idles, reduce the idle
speed. Turn the idle speed screw counterclockwise, 1/8 of a
turn at a time, until the cutting head stops moving (Fig. 29).
Fig. 29
MAINTAINING THE SPARK PLUG
1. Stop the engine and allow it to cool. Grasp the spark plug boot
firmly and pull it from the spark plug.
2. Clean around the spark plug. Remove the spark plug from the
cylinder head with a 5/8-inch socket, turning counterclockwise.
WARNING: Do not sand blast, scrape or clean spark plug
electrodes. Grit in the engine could damage the cylinder.
0.025 in.
(0.635 mm)
3. Inspect the spark plug. If the spark plug is cracked, fouled or
dirty, replace it with replacement part #794-00082, a Champion
RDZ4H or an equivalent spark plug.
4. Use a feeler gauge to set the air gap at 0.025 in. (0.635 mm)
(Fig. 30).
5. Install the spark plug in the cylinder head. Tighten the spark plug
with a 5/8-inch socket, turning it clockwise until snug.
NOTE: If using a torque wrench, torque to:
110-120 in.•lb. (12.3-13.5 N•m). Do not over tighten.
6. Reattach the spark plug boot.
Fig. 30
18
CLEANING AND STORAGE
CLEANING
STORAGE
•
WARNING: To avoid serious personal injury, always stop
the engine and allow it to cool before cleaning or maintaining
the unit.
•
•
•
•
•
Use a small brush to clean the outside of the unit. Do not use strong
detergents. Household cleaners that contain aromatic oils such as
pine and lemon, and solvents such as kerosene, can damage
plastic. Wipe off any moisture with a soft cloth.
Never store a fueled unit where fumes may reach an open flame
or spark.
Allow the engine to cool before storing.
Lock up the unit to prevent unauthorized use or damage.
Store the unit in a dry, well-ventilated area.
Store the unit out of the reach of children.
To suspend the attachment from a hook, install the hanger cap
onto the attachment. Make sure the release button is securely
locked into one of the holes on the hanger cap.
Short-term Storage (1-2 weeks)
1. Store the unit in a horizontal position. If this is not possible, store
the unit vertically with the engine at the top.
Long-term Storage
1. Remove the fuel cap, tip the unit and drain the fuel into an
approved container. Reinstall the fuel cap.
2. Start the engine and allow it to run until it stalls. This ensures
that all fuel has been drained from the carburetor.
3. Allow the engine to cool. Remove the spark plug and put 5
drops of any high-quality motor oil into the cylinder. Pull the
starter rope slowly to distribute the oil. Reinstall the spark plug.
4. Thoroughly clean the unit and inspect it for any loose or
damaged parts. Repair or replace damaged parts and tighten
loose screws, nuts or bolts.
Preparing the Unit for Use after Long-term Storage
1. Remove the spark plug. Tip the unit and drain all of the oil from
the cylinder into an approved container. Reinstall the spark plug.
2. Change the oil. Refer to Changing the Oil.
NOTE: Do not use fuel that has been stored for more than 30 days.
Dispose of old fuel and oil according to federal, state and local
regulations.
19
TROUBLESHOOTING
PROBLEM
SOLUTION
THE ENGINE WILL NOT START
The fuel tank is empty
Fill the fuel tank with fresh fuel
The primer bulb was not pressed enough
Press the primer bulb 10 times
The engine is flooded
Move the choke lever to Position 3, press the throttle lockout, squeeze
the throttle control and pull the starter rope until the engine starts
The fuel is old (over 30 days)
Drain the fuel tank and add fresh fuel
The spark plug is fouled
Replace the spark plug
THE ENGINE WILL NOT IDLE
The air filter is dirty
Clean or replace the air filter
The fuel is old (over 30 days)
Drain the fuel tank and add fresh fuel
The idle speed is incorrect
Adjust the idle speed
THE ENGINE WILL NOT ACCELERATE
The fuel is old (over 30 days)
Drain the fuel tank and add fresh fuel
The cutting head is bound with grass
Stop the engine and clean the cutting head
The air filter is dirty
Clean or replace the air filter
THE ENGINE LACKS POWER OR STALLS
The fuel is old (over 30 days)
Drain the fuel tank and add fresh fuel
The air filter is dirty
Clean or replace the air filter
The spark plug is fouled
Replace the spark plug
THE CUTTING HEAD WILL NOT ADVANCE LINE
The cutting head is bound with grass
Stop the engine and clean the cutting head
The cutting head is out of line
Refill the cutting head with new line
The inner reel is bound up
Rewind the line
The cutting head is dirty
Clean the inner reel and outer spool
The line is welded
Open the cutting head and remove the welded section
The line is twisted
Rewind the line
Not enough line is extended
Stop the unit, push the bump knob and pull the line until 4 inches
(102 mm) is outside of the cutting head
THE CUTTING LINE ADVANCES UNCONTROLLABLY
There is oil, cleaner or lubricant in the cutting head
Clean and thoroughly dry the cutting head
If further assistance is required, contact an authorized service center.
20
NOTES
21
NOTES
22
NOTES
23
MANUFACTURER’S LIMITED WARRANTY FOR:
The limited warranty set forth below is given by Troy-Bilt LLC (Troy-Bilt) with respect to new merchandise purchased and used in the United
States, its possessions and territories.
Troy-Bilt warrants this product against defects in material and workmanship for a period of two (2) years commencing on the date of original
purchase and will, at its option, repair or replace, free of charge, any part found to be defective in material or workmanship. This limited
warranty shall only apply if this product has been operated and maintained in accordance with the Operator’s Manual furnished with the
product, and has not been subject to misuse, abuse, commercial use, neglect, accident, improper maintenance, alteration, vandalism, theft,
fire, water or damage because of other peril or natural disaster. Damage resulting from the installation or use of any accessory or attachment
not approved by Troy-Bilt for use with the product(s) covered by this manual will void your warranty as to any resulting damage. This
warranty is limited to ninety (90) days from the date of original retail purchase for any Troy-Bilt product that is used for rental or commercial
purposes, or any other income-producing purpose.
HOW TO OBTAIN SERVICE: Warranty service is available, WITH PROOF OF PURCHASE THROUGH YOUR LOCAL AUTHORIZED SERVICE
DEALER. To locate the dealer in your area, visit our website at www.troybilt.com or www.troybilt.ca, check for a listing in the Yellow Pages,
call 1-800-828-5500 or 1-800-668-1238 in Canada, or write to P.O. Box 361131, Cleveland, OH 44136-0019. No product returned directly to
the factory will be accepted unless prior written permission has been extended by the Customer Service Department of Troy-Bilt.
This limited warranty does not provide coverage in the following cases:
A. Tune-ups - Spark Plugs, Carburetor Adjustments, Filters
B. Wear items - Bump Knobs, Outer Spools, Cutting Line, Inner Reels, Starter Pulley, Starter Ropes, Drive Belts, Saw Chains, Guide Bars,
Cultivator Tines, Blades.
C. Troy-Bilt does not extend any warranty for products sold or exported outside of the United States of America, its possessions and
territories, except those sold through Troy-Bilt’s authorized channels of export distribution.
Troy-Bilt reserves the right to change or improve the design of any Troy-Bilt Product without assuming any obligation to modify any product
previously manufactured.
No implied warranty, including any implied warranty of merchantability or fitness for a particular purpose, applies after the
applicable period of express written warranty above as to the parts as identified. No other express warranty or guaranty, whether
written or oral, except as mentioned above, given by any person or entity, including a dealer or retailer, with respect to any product
shall bind Troy-Bilt. During the period of the Warranty, the exclusive remedy is repair or replacement of the product as set forth
above. (Some states do not allow limitations on how long an implied warranty lasts, so the above limitation may not apply to you.)
The provisions as set forth in this Warranty provide the sole and exclusive remedy arising from the sales. Troy-Bilt shall not be liable
for incidental or consequential loss or damages including, without limitation, expenses incurred for substitute or replacement lawn
care services, for transportation or for related expenses, or for rental expenses to temporarily replace a warranted product. (Some
states do not allow limitations on how long an implied warranty lasts, so the above limitation may not apply to you.)
In no event shall recovery of any kind be greater than the amount of the purchase price of the product sold. Alteration of the safety features
of the product shall void this Warranty. You assume the risk and liability for loss, damage, or injury to you and your property and/or to others
and their property arising out of the use or misuse or inability to use the product.
This limited warranty shall not extend to anyone other than the original purchaser, original lessee or the person for whom it was purchased
as a gift.
How State Law Relates to this Warranty: This warranty gives you specific legal rights, and you may also have other rights which vary from
state to state.
To locate your nearest service dealer, dial 1-800-828-5500 in the United States or 1-800-668-1238 in Canada.
TROY-BILT LLC
P.O. Box 361131
Cleveland, OH 44136-0019
24
Manual del Operador
TB304S
Desbrozadora de 4 tiempos
CONSERVE ESTAS INSTRUCCIONES
IMPORTANTE: Lea este manual por completo antes de utilizar este producto. Siga todas las instrucciones.
769-22490 / 00
07/19
TABLA DE CONTENIDO
SERVICIO
Servicio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26
Seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26
Conozca su unidad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30
Especificaciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30
Ensamblaje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31
Aceite y combustible . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34
Arranque y parada . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36
Operación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .37
Mantenimiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39
Limpieza y almacenamiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . .44
Solución de problemas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .45
Garantía . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .48
NO DEVUELVA ESTA UNIDAD AL VENDEDOR. PARA
SOLICITAR SERVICIO POR GARANTÍA, DEBERÁ
PRESENTAR EL COMPROBANTE DE COMPRA.
Para obtener ayuda en relación con el montaje, el funcionamiento o el
mantenimiento de la unidad, llame al 1-800-828-5500 (en los Estados
Unidos) o al 1-800-668-1238 (en Canadá). Se puede encontrar
información adicional en www.troybilt.com (en los Estados Unidos)
o www.troybilt.ca (en Canadá).
El servicio de la garantía está disponible a través de su distribuidor
local de servicio autorizado. Para ubicar un Centro de servicio de
reparaciones en su zona, visite nuestro sitio web o llame al número que
aparece arriba. La reparación y el mantenimiento de la presente
unidad, tanto dentro del período de la garantía como después de él,
sólo deben realizarlos un centro de servicio autorizado. Cuando vaya a
dar mantenimiento al equipo, utilice solo piezas de repuesto idénticas.
Toda la información, las ilustraciones y las especificaciones
contenidas en este manual se basan en la información más reciente
disponible en el momento de impresión del manual. Nos reservamos
el derecho de hacer cambios en cualquier momento sin aviso previo.
El producto puede variar ligeramente de las ilustraciones contenidas
en este manual.
Copyright © 2019 MTD SOUTHWEST INC. Todos los derechos
reservados.
SEGURIDAD
NOTA SOBRE EL AMORTIGUADOR DE CHISPAS
El objetivo de los símbolos de seguridad es dirigir su atención hacia
posibles peligros. Los símbolos de seguridad, así como sus
explicaciones, necesitan su atención y comprensión completas. Las
advertencias de seguridad no eliminan por sí mismas ningún
peligro. Las instrucciones o advertencias que contienen no
reemplazan a las medidas adecuadas de prevención de accidentes.
SÍMBOLO
NOTA: Para usuarios de los territorios de bosques de EE. UU. y
de los estados de California, Maine, Oregon y Washington.
Todos los territorios de bosques de EE. UU. y los estados de
California (Códigos de Recursos Públicos 4442 y 4443), Oregon y
Washington exigen por ley, que determinados motores de
combustión interna que se operan en zonas cubiertas por malezas
de bosque y/o hierbas cuenten con un amortiguador de chispas
que se deberá mantener en condiciones de uso adecuadas o que el
motor se diseñe, equipe y mantenga para prevenir incendios.
Corrobore con las autoridades estatales o locales cuáles son las
normativas correspondientes a dichas exigencias. El
incumplimiento de dichos requerimientos podría generarle una
responsabilidad o una multa. La presente unidad se equipa en la
fábrica con un amortiguador de chispas. Si requiere reemplazo,
póngase en contacto con su representante local de servicio para
instalar el conjunto de silenciador adecuado.
SIGNIFICADO
PELIGRO: Indica un peligro EXTREMO.
Si no se cumple una advertencia de seguridad de
PELIGRO usted mismo u otras personas sufrirán lesiones
graves o la muerte.
Indica un peligro
ADVERTENCIA:
GRAVE.
Si no se cumple una ADVERTENCIA de seguridad usted
mismo u otras personas PUEDEN sufrir lesiones graves.
ADVERTENCIA:
Este producto puede
exponerlo a productos químicos, incluidos gases de
escape del motor, indicados por el estado de California
como causantes de cáncer, y monóxido de carbono,
indicado por el estado de California como causante de
defectos de nacimiento u otros daños reproductivos. Para
obtener más información, visite:
www.P65Warnings.ca.gov.
PRECAUCIÓN:
Indica un peligro de
GRAVEDAD MODERADA.
Si no se cumple una señal de seguridad de PRECAUCIÓN
usted mismo o a otras personas PUEDEN sufrir lesiones o
se PUEDEN producir daños materiales.
NOTA: Proporciona información o instrucciones de vital importancia
para el funcionamiento o el mantenimiento del equipo.
Lea el manual del operador y siga todas las advertencias e
instrucciones de seguridad. Si no lo hace, el operador y/o los
observadores pueden sufrir lesiones graves.
26
• INSTRUCCIONES DE SEGURIDAD IMPORTANTES •
LEA TODAS LAS INSTRUCCIONES ANTES DE USAR LA
UNIDAD
ADVERTENCIAS DE SEGURIDAD PARA LAS UNIDADES
A GASOLINA
ADVERTENCIA:
La gasolina es
sumamente inflamable y sus vapores pueden explotar si se
Se deben respetar
ADVERTENCIA:
todas las instrucciones de seguridad al usar la unidad. Por
encienden. Adopte las siguientes precauciones:
favor, lea estas instrucciones antes de utilizar la unidad para
garantizar la seguridad del operador y los observadores. Por
favor, guarde estas instrucciones para su uso posterior.
•
•
•
•
•
•
•
•
•
•
•
•
•
•
Lea las instrucciones con atención. Debe familiarizarse con los
controles y con el uso apropiado de la unidad. Sepa cómo
detener la unidad y desconectar los controles rápidamente.
Manténgase alerta. No opere esta unidad si está cansado,
enfermo o bajo la influencia de alcohol, drogas o medicamentos.
Nunca permita a los niños operar la unidad. Los adolescentes
deben ser entrenados, acompañados y supervisados por un
adulto. Nunca permita a los adultos operar la unidad sin las
instrucciones adecuadas.
Se deben instalar correctamente todos los protectores y
accesorios de seguridad antes de operar la unidad.
Inspeccione la unidad antes de usarla. Verifique si hay piezas
dañadas. Compruebe si hay pérdidas de combustible.
Compruebe que todas las piezas funcionen correctamente.
Compruebe que todas las sujeciones estén en su lugar y bien
ajustadas. Compruebe que todas las piezas móviles queden
adecuadamente alineadas y no se atasquen. Reemplace las
piezas que estén agrietadas, astilladas o dañadas de cualquier
manera. Haga reparar o reemplazar por un centro de servicio
técnico autorizado todas las piezas que estén dañadas o que no
funcionen adecuadamente. No utilice la unidad si hay piezas
sueltas o dañadas.
Use únicamente el hilo de recorte que se describe en la sección
Especificaciones de este manual. Nunca use un hilo, un cable,
una cadena o una cuerda de metal reforzados. Podrían
separarse y convertirse en proyectiles peligrosos.
No cambie el cabezal de corte por cuchillas rígidas o de metal.
Si lo hace, podría provocar lesiones graves.
Tenga en cuenta el riesgo de lesiones en la cabeza, las manos y
los pies.
Inspeccione el área con atención antes de arrancar la unidad.
Extraiga las rocas, los vidrios rotos, los clavos, los cables,
cordeles y demás objetos que podrían ser arrojados o enredarse
en la unidad.
Despeje la zona de niños, observadores y mascotas;
manténgalos fuera de un radio de 50 pies (15 m), como mínimo.
Incluso a esa distancia, sigue el riesgo de ser alcanzados por
los objetos arrojados por el aire. Sugiérales a los observadores
que usen protección ocular. Si alguien se le aproxima, detenga
la unidad de inmediato.
Apriete el control del acelerador y verifique que vuelva
automáticamente a la posición de ralentí. Realice todos los
ajustes o las reparaciones antes de usar la unidad.
No cambie la configuración del regulador del motor ni acelere
demasiado el motor.
Esta unidad está diseñada para uso ocasional, para el hogar
únicamente.
•
•
•
•
•
Almacene el combustible únicamente en recipientes diseñados
específicamente y aprobados para el almacenamiento de dichos
materiales.
Detenga siempre el motor y déjelo enfriar antes de llenar el
depósito. Nunca retire la tapa del depósito de combustible ni
agregue combustible cuando el motor esté caliente. Afloje siempre
lentamente la tapa del depósito de combustible para descargar la
presión que haya en el depósito antes de recargar combustible.
Agregue siempre combustible en una zona al aire libre, limpia y
bien ventilada, en la que no haya chispas ni llamas. NO fume.
Nunca opere la unidad si la tapa del combustible no está bien
sujeta en su lugar.
Evite que se genere una fuente de encendido para el
combustible derramado. Limpie de inmediato el combustible
derramado de la unidad, antes de encenderla. Mueva la unidad
al menos 30 pies (9.1m) de la fuente de combustible y del sitio
antes de arrancar el motor. NO fume.
Nunca arranque ni use la unidad dentro de una habitación o de
una construcción cerrada. La inhalación de humos de escape
puede ser mortal. Opere esta unidad únicamente en una zona
bien ventilada, al aire libre.
DURANTE LA OPERACIÓN
•
•
•
•
•
•
•
•
•
•
27
Utilice anteojos o antiparras de seguridad que cumplan con las
normas ANSI / ISEA Z87.1 vigentes y que tengan la
identificación correspondiente. Utilice una protección auditiva al
operar esta unidad. Utilice una máscara facial o para polvos si la
máquina levanta polvo durante su funcionamiento.
Use pantalones largos y gruesos, botas, guantes y camisa de
mangas largas. No use ropa holgada, alhajas, pantalones
cortos, sandalias ni ande descalzo. Sujétese el cabello a nivel de
los hombros.
El protector del cabezal de corte siempre debe estar colocado
mientras se opera la unidad.
No utilice la unidad si no están extendidos ambos hilos de
recorte y si no está instalado el hilo adecuado. No extienda el
hilo de recorte más allá de la longitud del protector.
El cabezal de corte debe permanecer fijo cuando el motor
funciona al ralentí. Si no funciona, consulte Ajuste de la
velocidad de ralentí.
Ajuste la manija para que brinde el mejor agarre, si corresponde.
Compruebe que el cabezal de corte no esté en contacto con
nada antes de poner en marcha la unidad.
Use la unidad solamente con luz de día o con una buena luz artificial.
Evite arranques accidentales. Permanezca en la posición de
arranque siempre que tire de la cuerda de arranque. El operador
y la unidad deben estar en una posición estable durante el
arranque. Consulte Arranque y Parada.
Utilice la herramienta apropiada. Use esta herramienta sólo para
el propósito para el que fue diseñada. Sólo use la unidad como
se indica en este manual.
•
•
•
•
•
•
•
•
•
•
•
•
•
•
OTRAS ADVERTENCIAS DE SEGURIDAD
Sostenga siempre la unidad con ambas manos durante la
operación. Sostenga firmemente ambas manijas o empuñaduras.
No se extienda demasiado. Siempre debe estar bien afirmado y
mantener el equilibrio adecuado. Tenga cuidado al trabajar
sobre escalinatas, cuestas empinadas o pendientes. Para evitar
lesiones graves, no haga funcionar la unidad desde una escalera
de mano o un techo.
Mantenga las manos, el rostro y los pies alejados de todas las
piezas móviles. No toque ni intente detener las piezas móviles.
No toque el motor, el alojamiento del engranaje ni el silenciador.
Estas partes se ponen extremadamente calientes por el
funcionamiento, incluso después de que se apaga la unidad.
No opere la unidad a una velocidad mayor a la necesaria para la
tarea. No haga funcionar la unidad a alta velocidad cuando no
está en uso.
No exija demasiado a la unidad. Si se usa a la velocidad para la
que fue diseñada, realizará un trabajo más eficiente y seguro.
Apague siempre la unidad cuando la operación se demora o
cuando la traslada de un lugar a otro. Compruebe que todas las
piezas móviles se detengan completamente.
Antes de apoyar la unidad, siempre asegúrese de que el motor
esté apagado y que todas las piezas móviles se hayan detenido.
Si la unidad golpea o se engancha en un objeto extraño,
detenga la unidad inmediatamente. Verifique si está dañada. Si
hay daño, no vuelva a arrancar o hacer funcionar la unidad
hasta hacerlo arreglar. No utilice la unidad si hay piezas sueltas
o dañadas.
Apague el motor y desconecte la bujía para realizar tareas de
mantenimiento o reparación.
Use sólo piezas de reemplazo y accesorios del fabricante del
equipo original (OEM) para esta unidad. Los puede adquirir al
distribuidor de servicio autorizado. Si usa cualquier otra pieza o
accesorio, el usuario podría lesionarse gravemente o la unidad
podría dañarse y se anularía la garantía.
Mantenga limpia la unidad. Quite con cuidado cualquier resto de
vegetación u otros residuos que puedan bloquear las piezas móviles.
A fin de reducir el riesgo de incendio, reemplace el silenciador y
el amortiguador de chispas si están averiados. Mantenga el
motor y el silenciador libres de hierbas, hojas y de la
acumulación excesiva de grasa o de carbono.
Si la unidad comienza a vibrar en forma anormal, deténgala de
inmediato. Inspeccione la unidad para determinar la causa de la
vibración. La vibración por lo general indica que hay algún
problema.
•
•
•
•
•
•
•
•
•
El mantenimiento de la unidad debe ser minucioso. Siga todas
las instrucciones de mantenimiento de este manual.
No realice ningún procedimiento de mantenimiento que no
figure en este manual. Todas las tareas de reparación, con
excepción de los procedimientos de mantenimiento que se
describen en este manual, deben ser realizados por un
distribuidor de servicio autorizado.
Nunca extraiga, modifique o deje inoperativo ningún dispositivo
de seguridad que venga con la unidad.
Antes de inspeccionar, mantener, limpiar, guardar, transportar o
reemplazar alguna de las piezas en la unidad:
1. Detenga la unidad. Consulte Arranque y Parada.
2. Asegúrese de que se hayan detenido todas las piezas móviles.
3. Deje que la unidad se enfríe.
4. Desconecte el cable de la bujía.
Sujete la unidad durante el transporte.
Nunca almacene la unidad con combustible en el depósito, en el
interior de una construcción donde las emanaciones puedan
alcanzar una llama abierta (luces piloto, etc.) o chispas
(interruptores, motores eléctricos, etc.).
Almacene la unidad en un lugar seco, asegurada o a una altura
que evite que se la use sin autorización o se la dañe. Mantenga
la unidad lejos del alcance de los niños.
Nunca rocíe ni arroje chorros de agua ni de ningún otro líquido a la
unidad. Mantenga las manijas secas y limpias (sin residuos, aceite
ni grasa). Limpie la unidad luego de cada uso. Consulte Limpieza y
almacenamiento. No utilice solventes o detergentes fuertes.
Guarde estas instrucciones. Consúltelas con frecuencia y úselas
para capacitar a otros usuarios. Si le presta esta unidad a otras
personas, también debe prestarles estas instrucciones.
GUARDE ESTAS
INSTRUCCIONES
28
• SÍMBOLOS INTERNACIONALES Y DE SEGURIDAD •
Este manual del operador describe símbolos de seguridad e internacionales, así como pictogramas, que pueden aparecer en este producto.
Lea el manual del operador para obtener información completa sobre seguridad, montaje, funcionamiento, mantenimiento y reparaciones.
SÍMBOLO
SIGNIFICADO
SÍMBOLO
• SÍMBOLO DE ALERTA DE SEGURIDAD
SIGNIFICADO
• APAGADO/ENCENDIDO DE CONTROL DE PARADA
Indica peligro, advertencia o precaución. Puede
utilizarse junto con otros símbolos o pictogramas.
ENCENDIDO / ARRANQUE / MARCHA
• APAGADO/ENCENDIDO DE CONTROL DE PARADA
• LEA EL MANUAL DEL OPERADOR
ADVERTENCIA
: Lea el (los)
manual(es) del operador y cumpla todas las
APAGADO o PARADA
• BULBO DEL CEBADOR
advertencias e instrucciones de seguridad. Si no lo
hace, el operador y/o los observadores pueden sufrir
lesiones graves.
Presione por completo el bulbo del cebador
lentamente 10 veces.
• CONTROL DEL ESTRANGULADOR
• UTILICE PROTECCIÓN OCULAR Y AUDITIVA
Los objetos que
ADVERTENCIA:
son arrojados por el aire y los ruidos fuertes pueden
1. • Posición FULL (máximo) del estrangulador
2. • Posición PARTIAL (parcial) del estrangulador
3. • Posición RUN (funcionamiento) del estrangulador
provocar graves lesiones oculares y pérdidas de
audición. Cuando opere esta unidad, utilice
protección ocular que cumpla con las normas ANSI /
ISEA Z87.1 vigentes y protectores auditivos. Utilice
una máscara que cubra todo el rostro si es necesario.
• LOS OBJETOS ARROJADOS PUEDEN PROVOCAR
LESIONES GRAVES
Es posible que se
ADVERTENCIA:
arrojen objetos pequeños por el aire a alta velocidad,
• UTILICE PROTECCIÓN DE PIES
lo cual puede provocar lesiones.
Siempre utilice calzado reforzado, antideslizante,
cuando haga funcionar esta unidad.
Min. 50 ft
• UTILICE PROTECCIÓN DE MANOS
Siempre utilice guantes reforzados, antideslizantes,
cuando manipule esta unidad.
15 m
• MANTENGA ALEJADOS A LOS OBSERVADORES
Mantenga a
ADVERTENCIA:
todos los observadores, especialmente a los niños y
las mascotas, al menos a 50 pies (15 m) de la zona de
trabajo.
• SUPERFICIE CALIENTE
• POSICIÓN DE MANIJA
ADVERTENCIA:
No toque el
silenciador o el cilindro cuando estén calientes. Puede
Compruebe que la manija esté ubicada más allá del
extremo de la etiqueta de seguridad.
quemarse. Estas piezas se calientan extremadamente
durante el funcionamiento. Una vez apagadas,
continúan calientes durante un período breve.
• COMBUSTIBLE SIN PLOMO
Utilice siempre combustible limpio, nuevo y sin plomo.
• CUCHILLA AFILADA
ADVERTENCIA:
• ACEITE
Hay una cuchilla
afilada sobre el protector del cabezal de corte. A fin
de evitar lesiones graves, no toque la cuchilla de corte
del hilo.
Consulte el manual del operador para conocer el tipo
adecuado de aceite.
• NO UTILICE COMBUSTIBLE E85 EN ESTA UNIDAD
PRECAUCIÓN:
Se ha demostrado
que el combustible que contiene más de un 10% de
• NO REEMPLAZAR LAS CABEZAS DE CORTE CON
CUCHILLAS*
Cuando use un
ADVERTENCIA:
desbrozadora, para evitar lesiones graves, no
etanol es probable que dañe este motor y anule la
garantía.
reemplace el cabezal de corte por cuchillas rígidas o
de metal.
*Esta advertencia no se aplica a las unidades equipadas
con cuchillas, como bordeadores y desmalezadoras.
29
CONOZCA SU UNIDAD
APLICACIONES
Empuñadura
cuerda de arranque
Palanca del
cebador
Bloqueo del acelerador
Interruptor
encendido / apagado
HERRAMIENTAS NECESARIAS PARA
EL ENSAMBLAJE
•
Bujía de encendido
Silenciador
Como desbrozadora:
• Corta hierbas y malezas ligeras.
• Bordeado
• Recorte decorativo alrededor de árboles, vallas, etc.
Con esta unidad se pueden usar otros accesorios opcionales.
Correa de hombro / Presilla
de enganche del arnés
Destornillador de cabeza plana
Tapa de
combustible
Manija
Empuñadura
del eje
Alojamiento del
eje inferior
Control del acelerador
Alojamiento del
eje superior
Acoplador
Bulbo del cebador
Protector
del cabezal
de corte
Tapa de
suspensión
Tapa del
filtro de aire
Cabezal de corte
Cuchilla de corte de hilo
Tapón para llenado de aceite
ESPECIFICACIONES*
Tipo de motor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Refrigerado por aire, de 4 tiempos
Desplazamiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30 cc (1.83 pulgadas cúbicas)
Separación de las bujías . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.025 pulgadas (0.635 mm)
Bujía de encendido. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Champion® RDZ4H o bujía equivalente
Lubricación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Aceite SAE 30
Capacidad de aceite del cárter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.04 onzas (90 ml)
Capacidad del depósito de combustible . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 onzas (444 ml)
Peso aproximado de la unidad (sin combustible) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 - 15 libras (6.4 - 6.8 kg)
Mecanismo de recorte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Cabezal de impacto
Diámetro del hilo de recorte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.095 pulgadas (2.41 mm)
Diámetro de la senda de corte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17 pulgadas (43.2 cm)
* Todas las especificaciones están basadas se basan en la información más reciente sobre el producto disponible al momento de la
impresión. Nos reservamos el derecho a realizar cambios en cualquier momento sin previo aviso.
30
ENSAMBLAJE
INSTALACIÓN DEL PROTECTOR DEL CABEZAL DE CORTE
Soporte de montaje
Orificio
ADVERTENCIA: A fin de evitar que se produzcan
Lengüeta
lesiones personales graves, no opere nunca la unidad sin
el protector del cabezal de corte en su lugar.
Perno
1. Extraiga la tuerca de mariposa y la arandela del protector del
cabezal de corte.
2. Inserte la lengüeta corta (la que no tiene orificio) en el soporte
de montaje dentro de la ranura del protector del cabezal de
corte (Fig. 1).
3. Rote el protector del cabezal de corte hasta que el perno en el
protector del cabezal de corte sobresalga a través del orificio
del soporte de montaje (Fig. 1).
4. Coloque una arandela sobre el perno (Fig. 2).
5. Atornille la tuerca mariposa sobre el perno hasta que el
protector del cabezal de corte esté firmemente colocado en su
lugar (Fig. 2).
Ranura
Protector
del cabezal
de corte
Fig. 1
Tuerca de
mariposa
Perno
Arandela
Fig. 2
INSTALACIÓN Y EXTRACCIÓN DEL ACCESORIO
El acoplador permite el uso de varios accesorios opcionales.
ADVERTENCIA: Antes de comenzar a utilizar
cualquiera de los accesorios, lea y comprenda el manual
que viene con dicho accesorio. Tenga en cuenta toda la
información de seguridad que incluye.
Afloje
ADVERTENCIA: A fin de evitar lesiones personales
Apriete
graves y daños a la unidad, apáguela antes de extraer o
instalar un accesorio.
Perilla
Fig. 3
Instalación del accesorio
1. Quite la tapa de suspensión del accesorio. Guarde la tapa de
suspensión para utilizarla al almacenar el accesorio. De estar
presente, extraiga el espaciador gris del acoplador.
2. Coloque la unidad en una superficie plana y nivelada.
3. Gire la perilla en el sentido contrario a las agujas del reloj para
aflojar el acoplador (Fig. 3).
4. Alinee el botón de liberación con el embutimiento de la guía (Fig. 5).
5. Presione el accesorio directamente dentro del acoplador (Fig. 4)
hasta que el botón de liberación encaje a presión firmemente del
orificio principal (Fig. 5).
6. Gire la perilla en el sentido de las agujas del reloj para apretar el
acoplador (Fig. 3).
Accesorio
Acoplador
ADVERTENCIA: Antes de utilizar esta unidad,
Fig. 4
asegúrese de que el botón de liberación entre a presión
completamente dentro del orificio principal y que la perilla
quede bien ajustada.
31
ADVERTENCIA: Este botón de liberación debe
colocarse a presión solamente en el orificio principal a
menos que se especifique lo contrario. Si se utiliza un
orificio equivocado, se podrían producir lesiones
personales o daños a la unidad.
Orificio principal
Botón de liberación
Extracción del accesorio
1. Coloque la unidad en una superficie plana y nivelada.
2. Gire la perilla en el sentido contrario a las agujas del reloj para
aflojar el acoplador (Fig. 3).
3. Oprima y mantenga apretado el botón de liberación (Fig. 5).
4. Tire del accesorio directamente hacia fuera del acoplador (Fig. 4).
Agujero guía
Fig. 5
INSTALACIÓN Y AJUSTE DE LA MANIJA
Manija
Instalación de la manija
1. Oprima la manija hacia abajo sobre el alojamiento del eje
superior (Fig. 6). Asegúrese de que el orificio del perno mire
hacia la derecha (Fig. 6).
2. Inserte el perno en el orificio del perno y oprímalo para que
pase a través de él (Fig. 6). Ajuste el perno con un destornillador
de cabeza plana, pero no lo ajuste completamente.
3. Mantenga la unidad en la posición de funcionamiento (Fig. 14).
Mueva la manija hacia arriba o abajo del alojamiento del eje
superior hasta que esté en una posición cómoda (Fig. 6).
Compruebe que la manija esté ubicada más allá del extremo de
la etiqueta de seguridad (Fig. 6).
4. Ajuste el perno con un destornillador de cabeza plana hasta que
la manija quede segura.
Etiqueta de
seguridad
Alojamiento
del eje
superior
Orificio del perno
Perno
Fig. 6
Ajuste de la manija
Si la manija requiere ajustes:
1. Afloje el perno con un destornillador de cabeza plana (Fig. 6).
2. Mantenga la unidad en la posición de funcionamiento (Fig. 14).
Mueva la manija hacia arriba o abajo del alojamiento del eje
superior hasta que esté en una posición cómoda (Fig. 6).
Compruebe que la manija esté ubicada más allá del extremo de
la etiqueta de seguridad (Fig. 6).
3. Ajuste el perno con un destornillador de cabeza plana hasta que
la manija quede segura.
32
INSTALACIÓN DE LA CORREA DE HOMBRO (OPCIONAL)
1. Haga pasar la correa hacia arriba por el ojal central de la hebilla
(Fig. 7).
2. Doble la correa sobre sí misma y hágala pasar por el ojal inferior
de la hebilla (Fig. 7).
3. Pase la correa de hombro sobre la cabeza del operador y sobre
el hombro izquierdo.
4. Arranque la unidad. Consulte Arranque y Parada.
5. Calce el pasador a presión sobre la correa de hombro/presilla
de enganche del arnés (Fig. 8).
6. Ajuste la correa de hombro para adecuarla al operador (Fig. 9).
Tire de la hebilla hacia arriba para aflojar la correa. Tire de la
correa hacia abajo para ajustarla.
Hebilla
Ojal
central
Sujetador
Correa
Ojal inferior
Fig. 7
Sujetador
Correa de hombro /
Presilla de enganche
del arnés
Fig. 8
Hebilla
Correa
Fig. 9
33
ACEITE Y COMBUSTIBLE
USO DEL ACEITE CORRECTO
Use un aceite pesado de alta calidad SAE 30. NO utilice aceite
sucio. Si no se utiliza aceite limpio del tipo adecuado se puede
producir un desgaste y una falla prematura del motor.
INCORPORACIÓN DE ACEITE: USO INICIAL
Tapón para llenado
de aceite
ADVERTENCIA: SI SE LLENA EXCESIVAMENTE EL
CÁRTER SE PUEDEN PRODUCIR LESIONES
PERSONALES GRAVES.
NOTA: Esta unidad se envió sin aceite en el cárter. Se debe agregar
aceite antes de arrancar la unidad.
NOTA: Nunca añada el aceite al tanque de combustible. Esta
unidad tiene un motor de cuatro tiempos. NO mezcle el aceite
con la gasolina.
1. Coloque la unidad en una superficie plana y nivelada.
2. Desenrosque el tapón de llenado de aceite (Fig. 10).
3. Vierta 3.04 onzas líquidas (90 ml) dentro del orificio de llenado
de aceite (Fig. 10).
NOTA: Esta unidad viene con un recipiente de aceite de 3.04 onzas
líquidas (90 ml).
NOTA: NO llene el depósito en exceso. Consulte Control del nivel
de aceite.
4. Limpie el aceite que se pueda haber derramado.
5. Compruebe que la junta tórica esté en su lugar en el tapón de
llenado de aceite (Fig. 10).
6. Vuelva a instalar el tapón de llenado de aceite.
Junta tórica
Orificio de
llenado de aceite
Fig. 10
USO DEL COMBUSTIBLE CORRECTO
El uso de combustible viejo es la causa más frecuente de los
problemas de rendimiento. Sólo se debe utilizar gasolina nueva,
limpia y sin plomo.
NOTA: Esta unidad tiene un motor de cuatro tiempos. NO mezcle el
aceite con la gasolina.
Definición de combustibles mezclados
Actualmente los combustibles con frecuencia son una mezcla de
gasolina y oxigenatos como etanol, metanol o éter (éter metílico
terciario-butílico, MTBE). Los combustibles con mezcla de alcohol
absorben el agua. Con tan solo un 1% de agua en el combustible
es posible que el combustible y el aceite se separen, formando
ácidos cuando se almacenan. SIEMPRE debe usar combustible
nuevo (con menos de 30 días de antigüedad).
NOTA: Deseche el combustible usado de acuerdo con las
normativas federales, estatales y locales.
Uso de combustibles mezclados
Si utiliza un combustible mezclado:
• Utilice siempre gasolina nueva sin plomo
• Use el aditivo para combustible STA-BIL® u otro equivalente
34
PRECAUCIÓN: NO UTILICE COMBUSTIBLE E85 EN
ESTA UNIDAD.
Se ha demostrado que el combustible que contiene más
de un 10% de etanol es probable que dañe este motor y
anule la garantía.
Uso de aditivos para el combustible
Utilice un aditivo para el combustible, como el estabilizador de
combustible STA-BIL u otro equivalente, para inhibir la corrosión y
minimizar los depósitos de goma. Agregue 0.8 onzas (23 ml) de
aditivo para combustible por galón de combustible según las
instrucciones del recipiente. NUNCA agregue aditivos para el
combustible directamente al depósito de combustible de la unidad.
CARGA DE COMBUSTIBLE EN LA UNIDAD
ADVERTENCIA: La gasolina es extremadamente
inflamable. Los vapores encendidos pueden explotar.
Detenga siempre el motor y déjelo enfriar antes de llenar el
depósito de combustible. No fume mientras llena el
depósito. Mantenga las chispas y llamas abiertas a una
distancia de la zona.
ADVERTENCIA: Retire la tapa del combustible
lentamente a fin de evitar lesiones ocasionadas por
salpicaduras de combustible. Nunca opere la unidad si la
tapa del combustible no está bien sujeta en su lugar.
ADVERTENCIA: Agregue combustible en una zona al
aire libre, limpia y bien ventilada. Limpie de inmediato la
gasolina que se haya derramado. Evite que se genere una
fuente de encendido para el combustible derramado. No
arranque el motor hasta que se hayan disipado los
vapores del combustible.
1. Ubique la unidad con la tapa del combustible orientada hacia arriba.
2. Extraiga lentamente la tapa de combustible.
3. Ubique el pico del recipiente de combustible dentro del orificio
de llenado del depósito de combustible y llene el depósito.
NOTA: No llene en exceso el depósito de combustible.
4. Limpie el combustible que se pueda haber derramado.
5. Vuelva a colocar la tapa del combustible.
6. Mueva la unidad al menos 30 pies (9.1m) del recipiente de
combustible y del sitio de carga de combustible antes de
arrancar el motor.
35
ARRANQUE Y PARADA
ADVERTENCIA: Opere esta unidad únicamente en una
zona bien ventilada, al aire libre. Los humos de escape de
monóxido de carbono pueden ser mortales en un lugar
cerrado.
Interruptor
encendido / apagado
(I = Encendido /
O = Apagado)
ADVERTENCIA: Se debe evitar arrancar accidentalmente
la unidad. A fin de evitar que se produzcan lesiones graves, el
operador y la unidad deben estar en una posición estable
cuando se jala la cuerda de arranque (Fig. 13).
Bloqueo del
acelerador
Control del
acelerador
Fig. 11
INSTRUCCIONES DE ARRANQUE
NOTA: Para evitar apretar el control del acelerador
accidentalmente, esta unidad tiene un bloqueo del acelerador. El
control del acelerador no se puede apretar a menos que
también se active el bloqueo del acelerador.
NOTA: No es necesario encender la unidad. El interruptor de
encendido/apagado está en la posición Encendido ( I ) en todo
momento (Fig. 11).
Palanca del
estrangulador
Bulbo del
cebador
Antes de hacer arrancar la unidad
1. Controle el nivel de aceite. Consulte Control del nivel de aceite.
2. Cargue el depósito de combustible. Consulte Carga de
combustible en la unidad.
Posición 1
Arranque de la unidad
Posición 2
Posición 3
Fig. 12
1. Presione y luego suelte el bulbo del cebador lentamente
10 veces (Fig. 12).
2. Coloque la palanca del estrangulador en la Posición 1 (Fig. 12).
3. Agacharse en la posición de arranque (Fig. 13).
4. Oprima y mantenga el bloqueo de acelerador. Apriete y
mantenga oprimido el control del acelerador (Fig. 11).
Empuñadura cuerda
de arranque
Posición de
arranque
NOTA: Continúe APRETANDO y MANTENGA APRETADO el
bloqueo del acelerador y el control del acelerador para
TODOS los pasos subsiguientes.
5. Tire de la cuerda de arranque con un movimiento firme y
controlado 5 veces (Fig. 13).
6. Coloque la palanca del estrangulador en la Posición 2 (Fig. 12).
7. Tire de la cuerda de arranque con un movimiento controlado y
firme entre 3 y 5 veces para que arranque el motor.
8. Deje que el motor se caliente durante 30 a 60 segundos.
9. Coloque la palanca del estrangulador en la Posición 3 (Fig. 12).
Deje que el motor se caliente 60 segundos más. Se puede usar
la unidad durante este período.
Fig. 13
SI...el motor no arranca luego de tirar de la cuerda del arranque 10
veces, repita el procedimiento de arranque.
SI...el motor no arranca después de 3 intentos, comience el
procedimiento de arranque con el paso 3.
SI...el motor se detiene mientras el control del regulador está
oprimido, repita el procedimiento de arranque.
SI EL MOTOR ESTÁ CALIENTE... repita el procedimiento de
arranque.
INSTRUCCIONES DE PARADA
1. Suelte el control del acelerador y deje que el motor funcione
en ralentí.
2. Oprima y mantenga apretado el interruptor de
encendido/apagado en la posición Apagado (O) hasta
que el motor se pare por completo (Fig. 11).
36
OPERACIÓN
CÓMO SOSTENER LA UNIDAD
ADVERTENCIA: Utilice siempre protección ocular,
auditiva, de manos, pies y corporal para reducir el riesgo
de sufrir lesiones durante la operación de esta unidad.
ADVERTENCIA: A fin de evitar lesiones personales
graves, evite el contacto del brazo con el motor mientras
opere la unidad. El motor puede estar muy caliente.
•
•
•
•
•
•
Párese en la posición de arranque (Fig. 14). Párese derecho. No
se incline sobre el aparato.
Mantenga los pies alejados y apoyados firmemente sobre el suelo.
Sujete la empuñadura del eje con la mano derecha. Mantenga el
brazo derecho ligeramente doblado.
Sostenga la manija con la mano izquierda. Mantenga el brazo
izquierdo bien derecho.
Mantenga la unidad al nivel de la cintura.
Coloque el cabezal de corte a algunas pulgadas del suelo.
Fig. 14
AJUSTAR LA LONGITUD DE LA LÍNEA DE CORTE
Esta unidad está equipada con un cabezal de impacto. La línea de
corte puede salir del cabezal de corte sin necesidad de detener el
motor.
Para soltar más línea cuando opera la unidad a alta velocidad, golpee
ligeramente la perilla percusiva contra el suelo (Fig. 15). Para obtener
mejores resultados, golpee la perilla percusiva sobre terreno limpio o
suelo duro. Intentar soltar línea en césped alto podría ahogar el motor.
NOTA: No apoye el cabezal de corte en el piso cuando la unidad
esté funcionando.
Cada vez que se golpea la perilla percusiva, se suelta alrededor de
1.5 pulgada (38 mm) de línea de corte.
NOTA: Mantenga siempre la línea de corte completamente extendida.
Resulta más difícil soltar línea al acortarse la línea de corte.
Una cuchilla en el protector del cabezal de corte cortará la línea a la
longitud correcta si se suelta demasiada línea.
Perilla de impacto
Fig. 15
ADVERTENCIA: No quite ni altere el conjunto de la
cuchilla de corte de la línea. Una línea demasiado larga
hará que el motor se recaliente. Esto puede provocar
graves lesiones personales o dañar la unidad.
CONSEJOS PARA OBTENER LOS MEJORES RESULTADOS
•
•
•
•
•
•
NOTA: El hilo puede romperse:
• Si se enreda con objetos extraños
• Por la fatiga normal del hilo
• Si se intenta cortar plantas gruesas
• Si se empuja el hilo contra objetos como paredes o cercas
Para la mayoría de las operaciones, realice cortes de lado a lado.
Para alejar los recortes del operador, incline levemente el
cabezal de corte hacia abajo a la derecha, corte de izquierda a
derecha siempre que sea posible.
Corte el pasto alto (de más de 20 cm [8 in]) de arriba hacia abajo
bajando el cabezal de corte hacia el pasto.
Corte con la punta del hilo de recorte.
Corte en pequeños incrementos. Muévase lentamente. No exija
demasiado a la unidad.
No recorte césped o malezas que estén húmedos.
37
RECORTE DECORATIVO
Cuando recorte alrededor de árboles, postes, vallas, etc., rote toda
la unidad de manera que el cabezal de corte quede en un ángulo de
30° en relación con el suelo (Fig. 16).
Fig. 16
BORDEADO
El accesorio de la recortadora puede ser utilizado para el bordeado
(Fig. 17). De manera alternativa, también se pueden comprar un
accesorio de bordeadora de césped con cuchillas para utilizar con
esta unidad.
Rotación del accesorio de la recortadora
ADVERTENCIA: A fin de evitar lesiones personales
graves y daños a la unidad, apague la unidad antes de
rotar el accesorio.
Fig. 17
Cuando bordee alrededor de aceras, canteros, etc., rote el accesorio
de la recortadora 90° dentro del acoplador. NO rote toda la unidad 90°.
1. Gire la perilla en el sentido contrario a las agujas del reloj para
aflojar el acoplador (Fig. 18).
2. Oprima y mantenga apretado el botón de liberación (Fig. 18).
3. Rote el accesorio hasta que el botón de liberación entre a presión
firmemente dentro del orificio de rebordes de 90° (Fig. 18).
4. Gire la perilla en el sentido de las agujas del reloj para apretar el
acoplador (Fig. 18).
Botón de liberación
ADVERTENCIA: Solamente coloque a presión el botón
de liberación dentro del orificio de rebordes de 90° cuando
esté rebordeando con el accesorio de recorte. Si se utiliza
este orificio de rebordes de 90° con otros accesorios, se
podrían producir lesiones personales o daños a la unidad.
Orificio de recorte
de bordes de 90°
Perilla
Fig. 18
Mantenimiento del hilo de recorte
Las superficies duras, tales como aceras pueden hacer que el hilo
de recorte se desgaste rápidamente o se corte.
• Verifique con frecuencia y ajuste la longitud del hilo de recorte.
Consulte la sección Ajuste de longitud de hilo de recorte. Siempre
debe mantener el hilo de recorte completamente extendido.
• NO fuerce la unidad. Realice cortes poco profundos en tantas
pasadas como sea necesario para lograr la profundidad
deseada. Corte a un ritmo lento, uniforme.
38
MANTENIMIENTO
ADVERTENCIA: A fin de evitar lesiones personales
PROGRAMA DE MANTENIMIENTO
ADVERTENCIA: Utilice vestimenta de protección y
respete todas las instrucciones de seguridad para evitar
que se produzcan lesiones personales graves.
Realice estos procedimientos de mantenimiento requeridos con la
frecuencia establecida en la tabla. Estos procedimientos también
deben realizarse como parte de la afinación estacional.
NOTA: Algunos procedimientos de mantenimiento pueden requerir
herramientas o habilidades especiales. Si no está seguro acerca
de estos procedimientos, lleve la unidad a un distribuidor de
servicio autorizado de MTD.
NOTA: Los trabajos de mantenimiento, reemplazo o reparación de
los dispositivos y los sistemas de control de emisiones puede
realizarlos un distribuidor de servicio autorizado de MTD.
NOTA: Lea la declaración de California/EPA que recibió con la unidad
para obtener un listado completo de las condiciones y la cobertura
para los dispositivos de control de emisiones, tales como los
amortiguadores de chispas, el silenciador, el carburador, etc.
graves, siempre pare el motor y deje que se enfríe antes de
limpiar o mantener la unidad. No realice ninguna tarea de
limpieza o mantenimiento mientras la unidad esté en
funcionamiento. Desconecte el cable de la bujía para evitar
que la unidad arranque accidentalmente.
REEMPLAZO DEL HILO DE RECORTE
FRECUENCIA
Cada 10 horas
MANTENIMIENTO REQUERIDA
• Limpie y vuelva a lubricar el filtro de aire.
Consulte Mantenimiento del filtro de aire.
Después de las
primeras 10
horas y a las
38 horas
•
•
•
Cambie el aceite. Consulte Cambio de aceite.
Solicite a un distribuidor de servicio que
controle la holgura del balancín.
Controle el estado y la separación de la
bujía de encendido. Consulte
Mantenimiento de la bujía de encendido.
Perilla de
impacto
Cubierta de
la bobina
Use únicamente el hilo de recorte que se describe en la sección
Especificaciones. Otros tipos de hilo de recorte pueden causar el
recalentamiento o la falla de la unidad.
ADVERTENCIA: Nunca use un hilo, un cable, una
cadena o una cuerda de metal reforzados. Podrían
separarse y convertirse en proyectiles peligrosos.
Flechas
NOTA: Utilice siempre la longitud de hilo correcta al instalar el hilo
de recorte. Es posible que el hilo no se suelte adecuadamente si
está demasiado largo.
NOTA: El cabezal de corte permanecerá conectado a la unidad.
NOTA: NO desmonte el cabezal de corte para instalar un hilo nuevo.
Fig. 19
Instalación del hilo de recorte nuevo
1. Si es necesario, extraiga el hilo de recorte viejo y/o las
obstrucciones del cabezal de corte. Consulte Extracción de hilo
de recorte viejo y/u obstrucciones.
2. Corte dos largos de 10 pies (3.0 m) de hilo de recorte nuevo.
Corte un extremo de cada hilo en un ángulo de 30° (Fig. 20).
3. Gire la perilla de impacto para alinear las flechas de la perilla
con las flechas de la cubierta de la bobina (Fig. 19).
4. Enhebre uno de los hilos por uno de los ojales del cabezal de
corte (Fig. 20). Utilice el extremo angulado y empuje el hilo para
que entre unas 3 pulgadas (7.5 cm). Repita este proceso con el
otro hilo y el ojal restante.
5. Gire la perilla de impacto para enrollar el hilo hasta que
sobresalga aproximadamente 5 pulgadas (12.5 cm) de cada
lado del cabezal de corte (Fig. 21).
Ojal
30º
X
Hilo de
recorte
Fig. 20
39
NOTA: NO oprima la perilla de impacto mientras se enrolla el hilo.
La perilla de corte gira para un solo lado, dependiendo del
modelo de la unidad.
NOTA: Si queda muy poco hilo sobresaliendo, se podría retraer
dentro del cabezal de corte.
Perilla de impacto
Extracción de hilo de recorte viejo y obstrucciones
1. Cuando el hilo de corte se acaba, el último trozo es expulsado
automáticamente del cabezal de corte. Si no ocurre esto,
presione hacia abajo la perilla de impacto y retire el resto del hilo
del cabezal de corte.
2. Si el hilo no quiere salir o si el cabezal de corte está obstruido
de otro modo:
a. Presione con firmeza una lengüeta del cabezal de corte con
su pulgar (Fig. 22). NO presione la lengüeta con un
destornillador u otro objeto.
b. Continúe presionando la lengüeta. Inserte un destornillador de
cabeza plana dentro de la separación entre la bobina exterior
y la lengüeta (Fig. 22).
c. Suavemente incline el destornillador para destrabar la
lengüeta del orificio (Fig. 23).
d. Repita los pasos anteriores con la otra lengüeta.
e. Retire la cubierta de la bobina (Fig. 23). NO intente extraer
ninguna otra pieza del cabezal de corte.
f. Extraiga el hilo de recorte viejo y/o las obstrucciones.
g. Utilice una tela limpia para limpiar el carrete interior, la bobina
exterior y la cubierta de la bobina (Fig. 23).
h. Se deben alinear las lengüetas de la cubierta de la bobina con
los orificios de la bobina exterior (Fig. 23). Oprima la cubierta
de la bobina sobre la bobina exterior hasta que las lengüetas
entren a presión firmemente en los orificios.
Fig. 21
Separación
Lengüeta
Bobina exterior
Fig. 22
Cubierta de
la bobina
Lengüeta
Carrete
interior
Orificio
Bobina
exterior
Fig. 23
40
CONTROL DEL NIVEL DE ACEITE
ADVERTENCIA: Controle el nivel de aceite antes de
cada uso. No está de más insistir en la importancia de
mantener el nivel de aceite adecuado.
1. Detenga el motor y deje que se enfríe.
2. Ubique la unidad sobre una superficie plana y nivelada,
como un banco de trabajo o una mesa. El protector del cabezal
de corte debe quedar colgando del borde de manera que el
motor quede nivelado (Fig. 24).
NOTA: Si no se mantiene el nivel del motor puede resultar en
exceso de aceite.
3. Limpie la zona que rodea el tapón de llenado de aceite (Fig. 25) a
fin de evitar que ingresen residuos en el orificio de carga de aceite
(Fig. 25).
4. Desenrosque el tapón de llenado de aceite.
5. Observe el interior del orificio de llenado de aceite; use una
linterna si es necesario. El nivel de aceite sólo debe tocar la
rosca inferior del orificio de llenado de aceite (Fig. 26).
• Si el nivel de aceite es demasiado bajo, agregue una pequeña
cantidad de aceite en el orificio de llenado de aceite hasta que
el aceite esté en el nivel correcto.
Fig. 24
Tapón para llenado
de aceite
Junta tórica
ADVERTENCIA: NO llene en exceso el cárter. SI SE
Orificio de
llenado de aceite
LLENA EXCESIVAMENTE EL CÁRTER SE PUEDEN
PRODUCIR LESIONES PERSONALES GRAVES.
Fig. 25
• Si el nivel de aceite es demasiado alto, incline la unidad y
drene el exceso de aceite en un recipiente adecuado (Fig. 27).
6. Limpie el aceite que se pueda haber derramado.
7. Compruebe que la junta tórica esté en su lugar en el tapón de
llenado de aceite (Fig. 25).
8. Vuelva a instalar el tapón de llenado de aceite.
Orificio de
llenado de
aceite
Nivel máximo
de aceite
Rosca
inferior
Fig. 26
41
CAMBIO DE ACEITE
Cambie el aceite mientras el motor aún está caliente. El aceite fluirá
libremente y arrastrará más impurezas.
1. Limpie la zona que rodea el tapón de llenado de aceite (Fig. 25) a
fin de evitar que ingresen residuos en el orificio de carga de aceite.
2. Desenrosque el tapón de llenado de aceite.
3. Incline la unidad verticalmente para verter el aceite fuera del
orificio de llenado de aceite y al interior del recipiente (Fig. 27).
Deje bastante tiempo para que se drene completamente.
NOTA: Deseche el aceite viejo de acuerdo con las normativas
federales, estatales y locales.
4. Limpie el aceite que se pueda haber derramado.
5. Vierta 3.04 onzas líquidas (90 ml) de aceite SAE 30 dentro del
orificio de llenado de aceite (Fig. 25).
Fig. 27
ADVERTENCIA: NO llene en exceso el cárter. SI SE
LLENA EXCESIVAMENTE EL CÁRTER SE PUEDEN
PRODUCIR LESIONES PERSONALES GRAVES. Consulte
Control del nivel de aceite.
6. Limpie el aceite que se pueda haber derramado.
7. Compruebe que la junta tórica esté en su lugar en el tapón de
llenado de aceite (Fig. 25).
8. Vuelva a instalar el tapón de llenado de aceite.
MANTENIMIENTO DEL FILTRO DE AIRE
Tapa del filtro
de aire
Si no se mantiene el filtro de aire se puede obtener un rendimiento
insuficiente o se pude dañar el motor de manera permanente. Las
averías del motor ocasionadas por un mantenimiento inadecuado
del filtro de aire no están cubiertas por la garantía del producto.
Limpieza del filtro de aire
Ranuras
Lengüetas
Filtro de aire
1. Abra la cubierta del filtro de aire: oprima la lengüeta de fijación y
gire la cubierta del filtro de aire hacia arriba (Fig. 28).
2. Extraiga el filtro de aire de su alojamiento (Fig. 28).
3. Lave el filtro de aire con agua y detergente. Enjuague
minuciosamente el filtro de aire y déjelo secar.
4. Cubra el filtro de aire con una capa ligera de aceite SAE 30 limpio.
5. Apriete el filtro de aire para distribuir y eliminar el exceso de aceite.
6. Vuelva a instalar el filtro de aire en su alojamiento (Fig. 28).
NOTA: Si se opera la unidad sin el filtro de aire y sin la cubierta del
filtro de aire se ANULARÁ la garantía.
7. Cierre la cubierta del filtro de aire: inserte las lengüetas de la
alojamiento del filtro de aire dentro de las ranuras de la cubierta
del filtro de aire. Gire la cubierta del filtro de aire hacia abajo y
oprímala para cerrarla hasta que la lengüeta de fijación entra a
presión en su lugar (Fig. 28).
Alojamiento
del filtro de
aire
Lengüeta
de fijación
Fig. 28
42
AJUSTE DE LA VELOCIDAD DE RALENTÍ
Tornillo de velocidad de ralentí
ADVERTENCIA: El cabezal de corte puede girar durante
los ajustes de la velocidad de ralentí. Utilice vestimenta de
protección y respete todas las instrucciones de seguridad
para evitar que se produzcan lesiones personales graves.
Si el motor no funciona al ralentí correctamente:
1. Arranque el motor. Consulte Arranque y Parada.
2. Suelte el control del acelerador y deje que el motor funcione en
ralentí.
• Si el motor se para, aumente la velocidad de ralentí. Use un
destornillador Phillips pequeño para girar el tornillo de
velocidad de ralentí en el sentido de las agujas del reloj, 1/8
de giro cada vez hasta que el motor funciona al ralentí de
manera uniforme (Fig. 29).
• Si el cabezal de corte gira cuando el motor funciona al ralentí,
reduzca la velocidad de ralentí. Gire el tornillo de velocidad de
ralentí en el sentido contrario de las agujas del reloj, 1/8 de
giro cada vez, hasta que se detenga el cabezal de corte (Fig. 29).
Fig. 29
MANTENIMIENTO DE LA BUJÍA
1. Detenga el motor y deje que se enfríe. Sujete con firmeza la
funda de la bujía y tire para sacarla de la bujía.
2. Limpie alrededor de la bujía. Retire la bujía de la tapa del cilindro
con una llave de cubo de 5/8 pulgadas, girando en sentido
contrario a las agujas del reloj.
ADVERTENCIA: No limpie de forma abrasiva ni raspe
o limpie los electrodos de las bujías. La presencia de polvo
abrasivo en el motor podría dañar el cilindro.
0.025 pulgadas
(0.635 mm)
3. Inspeccione la bujía. Si la bujía está agrietada, averiada o sucia,
reemplácela por una pieza de reemplazo n.° 794-00082, una
Champion RDZ4H o una bujía equivalente.
4. Use un calibrador de separación para ajustar una separación de
aire de 0.025 pulgadas (0.635 mm) (Fig. 30).
5. Instale la bujía dentro de la tapa del cilindro. Apriete la bujía con
una llave de cubo de 5/8 pulgadas, girando en el sentido de las
agujas del reloj hasta que quede ajustada.
NOTA: Si se usa una llave de par, apriete hasta:
110-120 pulgada•libra (12.3-13.5 N•m). No ajuste demasiado.
6. Vuelva a colocar la funda de la bujía.
Fig. 30
43
LIMPIEZA Y ALMACENAMIENTO
LIMPIEZA
ALMACENAMIENTO
•
ADVERTENCIA: A fin de evitar lesiones personales
graves, siempre pare el motor y deje que se enfríe antes de
limpiar o mantener la unidad.
•
•
Use un cepillo pequeño para limpiar el exterior de la unidad. No
utilice detergentes fuertes. Los productos de limpieza para el hogar
que contienen aceites aromáticos como pino y limón, y los
disolventes como el queroseno, pueden dañar el plástico. Limpie
todo rastro de humedad con una tela suave.
•
•
•
Nunca almacene la unidad con combustible en lugares donde
las emanaciones pueden alcanzar llamas abiertas o chispas.
Deje que se enfríe el motor antes de almacenar la unidad.
Trabe la unidad para evitar que se la utilice sin permiso o que se
provoquen daños.
Almacene la unidad en una zona seca y bien ventilada.
Almacene la unidad lejos del alcance de los niños.
Para suspender el accesorio de un gancho, instale la tapa de
suspensión sobre el accesorio. Asegúrese de que el botón de
liberación esté firmemente trabado dentro de uno de los orificios
de la tapa de suspensión.
Almacenamiento a corto plazo (1-2 semanas)
1. Almacene la unidad en posición horizontal. Si esto no es posible,
almacene la unidad de manera vertical con el motor arriba.
Almacenamiento a largo plazo
1. Retire la tapa de combustible, incline la unidad y drene el
combustible en un recipiente aprobado. Vuelva a colocar la tapa
del combustible.
2. Arranque el motor y déjelo correr hasta que se detenga. Esto
asegura que todo el combustible se haya drenado del carburador.
3. Deje que el motor se enfríe. Retire la bujía y ponga 5 gotas de
un aceite para motor de alta calidad dentro del cilindro. Jale la
cuerda de arranque para distribuir el aceite. Coloque
nuevamente la bujía.
4. Limpie minuciosamente la unidad e inspeccione si hay alguna
pieza suelta o dañada. Repare o reemplace las piezas dañadas
y ajuste los tornillos, tuercas o pernos que estén flojos.
Preparación de la unidad para su uso luego del
almacenamiento a largo plazo
1. Retire la bujía de encendido. Incline la unidad para drenar todo
el aceite del cilindro en un recipiente adecuado. Coloque
nuevamente la bujía.
2. Cambie el aceite. Consulte Cambio de aceite.
NOTA: No use combustible que haya estado guardado durante más
de 30 días. Deseche el combustible viejo y aceite de acuerdo
con las normativas federales, estatales y locales.
44
SOLUCIÓN DE PROBLEMAS
PROBLEMA
SOLUCIÓN
EL MOTOR NO ARRANCA
El depósito de combustible está vacío
Llene el depósito de combustible con combustible nuevo
El bulbo del cebador no se presionó lo suficiente
Oprima el bulbo del cebador 10 veces
El motor se ahoga
Mueva la palanca del cebador a la Posición 3, presione el bloqueo
del acelerador, apriete el control del acelerador y tire de la cuerda
de arranque hasta que se ponga en marcha el motor
El combustible está viejo (más de 30 días)
Drene el depósito de combustible y agregue combustible nuevo
La bujía está averiada
Vuelva a colocar la bujía
EL MOTOR NO FUNCIONA AL RALENTÍ
El filtro de aire está sucio
Limpie o reemplace el filtro de aire
El combustible está viejo (más de 30 días)
Drene el depósito de combustible y agregue combustible nuevo
La velocidad de ralentí es incorrecta
Ajuste la velocidad de ralentí
EL MOTOR NO ACELERA
El combustible está viejo (más de 30 días)
Drene el depósito de combustible y agregue combustible nuevo
El cabezal de corte tiene césped atascado
Pare el motor y limpie el cabezal de corte
El filtro de aire está sucio
Limpie o reemplace el filtro de aire
AL MOTOR LE FALTA POTENCIA O SE PARA
El combustible está viejo (más de 30 días)
Drene el depósito de combustible y agregue combustible nuevo
El filtro de aire está sucio
Limpie o reemplace el filtro de aire
La bujía está averiada
Vuelva a colocar la bujía
EL CABEZAL DE CORTE NO HACE AVANZAR EL HILO
El cabezal de corte tiene césped atascado
Pare el motor y limpie el cabezal de corte
El cabezal de corte está desalineado
Recargue hilo nuevo en el cabezal de corte
El carretel interior se traba
Rebobine el hilo
El cabezal de corte está sucio
Limpie el carrete interior y la bobina exterior
El hilo está soldado
Abra el cabezal de corte y extraiga la sección que se haya soldado
El hilo está torcido
Rebobine el hilo
No se extiende hilo suficiente
Pare la unidad, oprima la perilla de impacto y tire del hilo hasta que
salgan 4 pulgadas (102 mm) fuera del cabezal de corte
EL HILO DE CORTE AVANZA SIN CONTROL
Hay aceite, producto de limpieza o lubricante en el cabezal de corte
Limpie y seque completamente el cabezal de corte
Si necesita asistencia adicional, comuníquese con un centro de servicio autorizado.
45
NOTAS
46
NOTAS
47
GARANTÍA LIMITADA DEL FABRICANTE PARA:
La garantía limitada que se extiende a continuación es otorgada por la empresa Troy-Bilt LLC (Troy-Bilt) y cubre mercaderías nuevas
compradas y utilizadas en los Estados Unidos, sus posesiones y territorios.
Troy-Bilt garantiza este producto por defectos materiales y de fabricación por un período de dos (2) años a partir de la fecha de la compra
original y reparará o cambiará sin cargo cuando lo considere pertinente todas las piezas con defectos materiales o de fabricación. Esta
garantía limitada sólo se aplicará si el producto ha sido operado y mantenido de acuerdo con las instrucciones del Manual del Operador que
se proporciona con el producto y no ha sido sujeto a uso inapropiado, abuso, uso comercial, abandono, accidente, mantenimiento
incorrecto, alteración, vandalismo, robo, incendio, inundación o algún daño debido a otro peligro o desastre natural. El daño resultante por
la instalación o el uso de accesorios o uniones no aprobados por Troy-Bilt para su uso con el(los) producto(s) incluido(s) en este manual
anulará la garantía en lo que respecta a esos daños. La presente garantía se limita a noventa (90) días a partir de la fecha de la compra
minorista original por cualquier producto Troy-Bilt que se utiliza para fines comerciales o de alquiler, o para cualquier otro objetivo lucrativo.
CÓMO SOLICITAR Y OBTENER SERVICIO TÉCNICO: El servicio de la garantía está disponible, CON PRUEBA DE COMPRA A TRAVÉS
DEL DISTRIBUIDOR LOCAL AUTORIZADO PARA EL MANTENIMIENTO. Para ubicar a un distribuidor en su área, visite nuestro sitio web en
www.troybilt.com o www.troybilt.ca, consulte un listado en las Páginas Amarillas, llame al 1-800-828-5500 o al 1-800-668-1238 en
Canadá, o escriba a P.O. Box 361131, Cleveland, OH 44136-0019. No se aceptará ningún producto que sea enviado directamente a la
fábrica sin que haya una previa autorización por escrito emitida por el Departamento de Asistencia al Cliente de Troy-Bilt.
Esta garantía limitada no suministra cobertura en los siguientes casos:
A. Puestas a punto – Bujías, ajustes al carburador, filtros
B. Artículos de desgaste – Perillas de impacto, bobinas exteriores, hilo de corte, carretes interiores, polea de arranque, cuerdas de
arranque, correas de transmisión, motosierras, barras de guía, dientes de la cultivadora, cuchillas.
C. Troy-Bilt no extiende ninguna garantía para los productos vendidos o exportados fuera de los Estados Unidos de América, sus
posesiones y territorios, excepto para aquellos vendidos a través de los canales autorizados de distribución de exportaciones de Troy-Bilt.
Troy-Bilt se reserva el derecho a cambiar o mejorar el diseño de cualquier Producto Troy-Bilt sin asumir ningún tipo de obligación de
modificar ningún producto fabricado previamente.
No se otorgan garantías implícitas, incluidas las garantías implícitas de comerciabilidad o de adecuación para un propósito
determinado, después del período de garantía escrita expresa aplicable anteriormente mencionado para las piezas identificadas.
Troy-Bilt no se verá comprometido por ninguna otra garantía expresa, oral o escrita sobre un producto, excepto la mencionada
anteriormente, extendida por personas físicas o personas jurídicas, incluidos los distribuidores o los minoristas. Durante el plazo
de la garantía el único recurso es la reparación o el reemplazo del producto como se indicó anteriormente. (Algunos estados no
permiten las limitaciones a la duración de las garantías implícitas por lo que la limitación antes mencionada puede no serle de aplicación.)
Las disposiciones incluidas en esta garantía proveen el recurso único y exclusivo que surge de las ventas. Troy-Bilt no será
responsable por pérdidas o daños incidentales o directos, incluyendo sin límites los gastos incurridos para los servicios de cuidado
del pasto de reemplazo o cambio, los gastos de transporte o los gastos relacionados, o los gastos de alquiler para reemplazar de
manera transitoria un producto bajo garantía. (Algunos estados no permiten las limitaciones a la duración de las garantías implícitas por
lo que la limitación antes mencionada puede no serle de aplicación.)
En ningún caso se obtendrá una compensación mayor al monto del precio de compra del producto adquirido. La alteración de las
características de seguridad del producto anulará esta garantía. Usted asume el riesgo y la responsabilidad por las pérdidas, daños o
lesiones que sufra Usted y sus bienes y / o otras personas y sus bienes como consecuencia del uso, del uso incorrecto o de la
imposibilidad de uso de este producto.
Esta garantía limitada alcanza solamente al comprador original, al arrendatario original o a la persona que recibió el producto de regalo.
Relación de la ley estadual con esta garantía: Esta garantía le otorga derechos legales específicos, pero usted podría gozar de otros
derechos que varían en cada estado.
Para ubicar su distribuidor de servicio más cercano, marque 1-800-828-5500 en los Estados Unidos o 1-800-668-1238 en Canadá.
TROY-BILT LLC
P.O. Box 361131
Cleveland, OH 44136-0019
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
