Power Fist 8167595 Owner's manual

Power Fist 8167595 Owner's manual

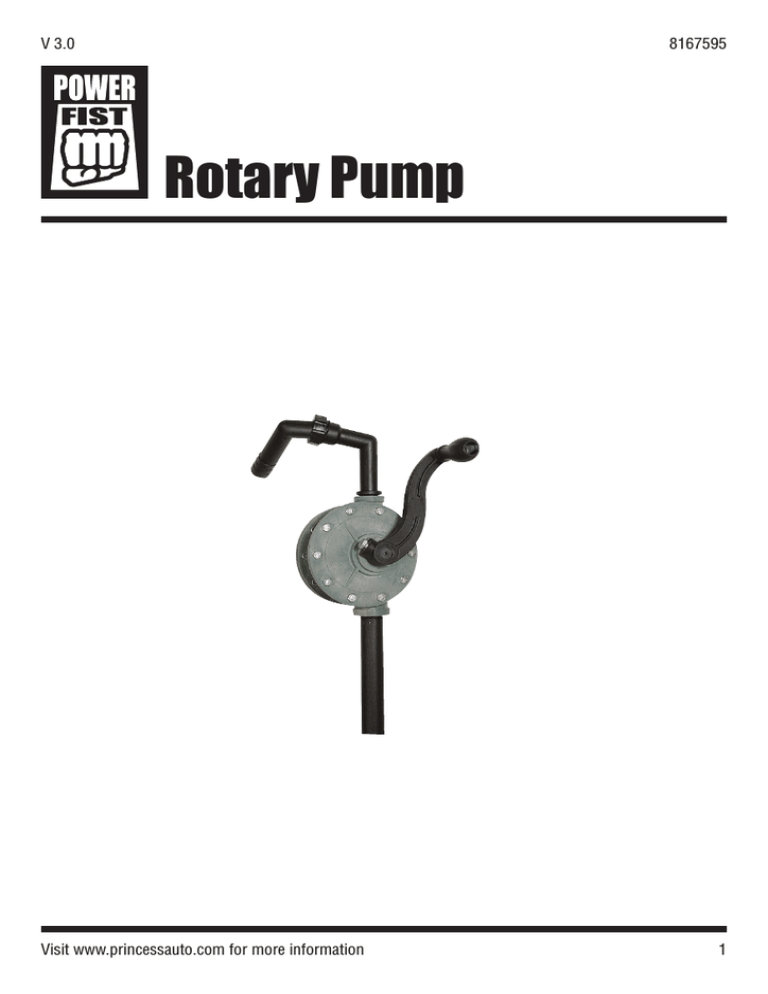

V 3.0
8167595
Rotary Pump
Visit www.princessauto.com for more information
1
V 3.0
8167595
Rotary Pump
SPECIFICATIONS
Applications
Kerosene
Flow Rating
250 ml per stroke
Bung Nut Size
2 in. NPT
Pipe Length
45 in.
Pipe Style
3 pc.
Housing Construction
Polypropylene & Steel
Bung Nut Construction
Polypropylene
Handle Construction
Impeller Construction
Pipe Construction
Spout Construction
Not For Use With
Antifreeze, acids, water based solutions, lacquer, gasoline, solvents.
IMPORTANT SAFETY PRECAUTIONS
WARNING! Read and understand all instructions before using this tool. The operator must follow basic
precautions to reduce the risk of personal injury and / or damage to the tool. Before allowing someone
else to use this tool, make sure they are aware of all safety information.
WARNING! The warnings, cautions and instructions discussed in this instruction manual cannot cover
all possible conditions and situations that may occur. Common sense and caution are factors that
cannot be built into this product, but must be supplied by the operator.
NOTE: Keep this manual for the safety warnings, precautions and operating, inspection and
maintenance instructions.
2
Visit www.princessauto.com for more information
8167595
Rotary Pump
V 3.0
WORK AREA
1.
2.
Keep anyone not wearing the appropriate safety equipment away from the work area.
Always lock up tools and keep them out of the reach of children.
NOTE: Minimize distractions in the work environment. Distractions can cause you to lose
control of the tool.
PERSONAL SAFETY
CAUTION! Wear protective equipment approved by the Canadian Standards Association (CSA) or
American National Standards Institute (ANSI) when using the tool.
1.
2.
Dress properly, wear protective equipment. Use breathing, ear, eye, face, foot, hand and head
protection. Always wear ANSI approved impact safety goggles, which must provide both frontal
and side protection. Protect your hands with suitable gloves. Protect your head from falling
objects by wearing a hard hat. Wear an ANSI approved dust mask or respirator when working
around chemical dusts and mists. Wear ANSI approved earplugs. Protective, electrically nonconductive clothes and non-skid footwear are recommended when working. Wear steel-toed
boots to prevent injury from falling objects.
Control the tool, personal movement and the work environment to avoid personal injury or
damage to the tool. Stay alert, watch what you are doing and use your common sense.
a. Keep articles of clothing, jewelry, hair, etc., away from moving parts to avoid entanglement
with a tool.
b. Do not operate any machine / tool when tired or under the influence of drugs, alcohol
or medications.
c. Do not overreach when operating a tool. Proper footing and balance enables better control
of a tool in unexpected situations.
SPECIFIC SAFETY PRECAUTIONS
1.
2.
Protective clothing must be worn when working with hazardous chemicals.
Observe the warnings on the packaging of any chemicals used. Chemicals are hazardous to
your health. Wear proper breathing equipment and clothing when handling.
UNPACKING
1.
2.
3.
Carefully remove the tool from the package.
a. Retain packing material until you have carefully inspected and satisfactorily installed or
operated the tool.
Make sure that all items in the parts list are included.
Inspect the parts carefully to make sure the tool was not damaged while shipping.
Visit www.princessauto.com for more information
3
V 3.0
Rotary Pump
8167595
PARTS IDENTIFICATION
1. Pump Body
2. Pump Handle (2 piece - Crank & Handle with Nut)
3. Bung Nut with 2 in. Threads (2 pieces)
4. Discharge Spout (2 piece construction)
5. Suction Tube (3 piece construction)
4
A
Crankshaft
E
Strainer
I
Pump Handle
B
Crank
F
Discharge Spout
J
Pump Inlet
C
Pump Body
G
Pump Outlet
K
Bung Adapter
D
Suction Tube
H
Bolt
For technical questions call: 1-800-665-8685
8167595
Rotary Pump
V 3.0
INSTALLATION & OPERATION
1.
Assemble the two parts of the discharge spout (F) together and fasten the assembly onto the
outlet on the main pump body (C).
2.
Fix the pump handle (I) onto the crank (B) and connect the crank to the crankshaft (A) on the
pump body (C). Secure the connection using the bolt (H) provided. Make sure that the bolt fits
onto the depression in the crankshaft (A).
3.
Assemble the suction tube (D) parts, depending upon the drum size on which the pump is to
be installed. The suction tube (D) part with the strainer (E) may be connected directly onto the
pump inlet or assembled with one extension or both extensions, depending upon the drum size.
All three parts must be connected for use with a 55 gallon (205 litre) drums. It is good practice
to use a sealant tape when connecting the suction tube parts for a totally leak-proof connection.
Visit www.princessauto.com for more information
5
V 3.0
6
Rotary Pump
8167595
4.
Chose the bung adapter (K) from the two that best fits your drum. Each pack comes with
two adapters, which have a slight difference in the threads to suit different drums (metal and
plastic). Slide the selected 2 in. bung adapter (K) onto the tube from the top end and tighten the
suction tube (D) onto the pump inlet (J) on the main pump body. It is good practice to use a
sealant tape when connecting the suction tube (D) to the pump inlet (J).
5.
Insert the pump assembly into the drum from the 2 in. bung opening on the drum.
For technical questions call: 1-800-665-8685
8167595
Rotary Pump
V 3.0
6.
Once the bottom of the suction tube (D) touches the base of the drum, securely fasten the bung
(K) onto the drum. Now very lightly tighten the bung (K) onto the suction tube (D).
7.
Take an empty container and place it below the discharge spout (F). Start rotating the pump
handle (I). Within a maximum of seven rotations, the pump will be primed and will start
dispensing media. In a rare case, where the pump does not get primed, the can be primed by
removing the outlet discharge spout at the pump outlet (G) and pouring about 30 ml of any oil
into the outlet and operating the pump handle for about seven rotations.
Visit www.princessauto.com for more information
7
V 3.0
Rotary Pump
8167595
NOTE: If the pump has been left idle for an extended
period of time, it may loose its prime and need to be
re-primed, repeat step 7.
8.
Once you have completed pumping the
media, it is good practice to invert the
discharge spout (F) sideways for a
non-drip operation.
RECOMMENDED USES
Oil based media, motor oils and lubricating oils.
NOTE: Use of this equipment to pump other than
approved fluids will void the manufacturing warranty.
WARNING! Never operate the pump near a fire or
a source of sparks. Some media may be explosive
and dangerous to pump.
DISPOSING OF THE TOOL
If your tool has become damaged beyond repair, do not throw it out. Take it to the appropriate
recycling facility.
Dispose of waste liquids in accordance with local authority regulations.
TROUBLE SHOOTING
Problem
Cause
Remedy
Pump does not
dispense fluid
Pump not able to create
adequate suction
Prime pump. Follow step 7 in the
Installation & Operation section
Pump is drawing in air, instead of fluid
Tighten all connections of the
suction tube and of the suction tube
at the pump inlet
Suction tube inlet is blocked
Remove the suction tube and clean
the strainer at the tube inlet
Damaged seal due to use with a media
which is not suitable for use with
this pump
Replace the seal with a
genuine replacement seal from
the manufacturer
Leakage of media
from the crankshaft
8
For technical questions call: 1-800-665-8685
V 3,0
8167595
Pompe rotative
Manuel d'utilisateur
Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel
afin de pouvoir le consulter plus tard.
V 3,0
8167595
Pompe rotative
SPÉCIFICATIONS
Applications
Kérosène
Débit nominal
250 mL par cycle
Taille de l’écrou de bonde
2 po NPT
Longueur du tuyau
45 po
Type de tuyau
3 pièces
Construction du boîtier
Polypropylène et acier
Construction de l’écrou de bonde
Polypropylène
Construction de la poignée
Construction de la turbine
Construction du tuyau
Construction du bec verseur
Ne pas utiliser avec
Antigel, acides, solutions à base d’eau, laque, essence, solvants
CONSIGNES DE SÉCURITÉ IMPORTANTES
AVERTISSEMENT ! Veuillez lire et comprendre toutes les instructions avant d’utiliser cet outil.
L’utilisateur doit respecter les précautions de base lorsqu’il utilise cet outil afin de réduire le risque
de blessure et/ou de dommage à l’outil. Avant de permettre à un autre individu d’utiliser cet outil,
assurez-vous qu’il est avisé de toutes les consignes de sécurité.
AVERTISSEMENT ! Les avertissements, les mises en garde et les instructions mentionnés dans ce
manuel d’instructions ne peuvent couvrir toutes les conditions et situations pouvant se produire.
L’opérateur doit faire preuve de bon sens et prendre toutes les précautions nécessaires afin d’utiliser
l’outil en toute sécurité.
REMARQUE : Conservez ce manuel qui contient les avertissements de sécurité, les précautions et les
instructions de fonctionnement, d’inspection et d’entretien.
2
Visitez www.princessauto.com pour plus d'informations
8167595
Pompe rotative
V 3,0
AIRE DE TRAVAIL
1.
2.
Assurez-vous que les personnes qui ne portent pas l’équipement de sécurité approprié ne se
trouvent pas à proximité de l’aire de travail.
Gardez toujours les outils dans un endroit verrouillé et hors de la portée des enfants.
REMARQUE : Minimisez les distractions au sein de l’environnement de travail. Les distractions
peuvent causer une perte de contrôle de l’outil.
SÉCURITÉ PERSONNELLE
ATTENTION ! Portez de l’équipement de protection homologué par l’Association canadienne de
normalisation (CSA) ou l’American National Standards Institute (ANSI) quand vous utilisez l’outil.
1.
2.
Portez des vêtements appropriés et de l’équipement de protection. Utilisez des protections pour
les voies respiratoires, les oreilles, les yeux, le visage, les pieds, les mains et la tête. Portez
toujours des lunettes de sécurité étanches approuvées par l’ANSI qui offrent une protection
frontale et latérale. Protégez-vous les mains à l’aide de gants appropriés. Protégez-vous la tête
de la chute d’objets en portant un casque de protection. Portez un masque antipoussières ou
un appareil respiratoire approuvé par les normes ANSI lorsque vous travaillez en présence de
poussières ou de vapeurs chimiques. Portez des bouchons d’oreille approuvés par l’ANSI. Des
vêtements de protection non conducteurs d’électricité et des chaussures antidérapantes sont
recommandés pour le travail. Pour éviter les blessures dues aux chutes d’objets, portez des
chaussures à embout d’acier.
Gardez le contrôle de l’outil, de vos mouvements et de l’environnement de travail pour éviter
les blessures ou le bris de l’outil. Restez alerte, portez attention à vos gestes et faites preuve de
bon sens.
a. Tenez les vêtements, les bijoux, les cheveux, etc. à l’écart des pièces mobiles pour éviter
qu’ils ne se coincent dans l’outil.
b. N’utilisez pas d’appareil ou d’outil si vous êtes fatigué ou sous l’effet de drogues, d’alcool
ou de médicaments.
c. N’utilisez pas l’outil si vous devez étirer les bras pour vous en servir. Une stabilité et un
équilibre appropriés sont nécessaires afin d’avoir un meilleur contrôle de l’outil en cas de
situations inattendues.
CONSIGNES DE SÉCURITÉ SPÉCIFIQUES
1.
2.
Il est important de porter des vêtements de protection lorsqu’on travaille avec des produits
chimiques dangereux.
Observez les avertissements sur l’emballage des produits chimiques utilisés. Les produits
chimiques sont dangereux pour votre santé. Portez un équipement de respiration et des
vêtements adéquats lors de la manutention.
DÉBALLAGE
1.
2.
3.
Retirez soigneusement l’outil de l’emballage.
a. Conservez les matériaux d’emballage jusqu’à ce que vous ayez inspecté l’outil avec soin et
jusqu’à ce que vous ayez installé ou utilisé celui-ci de manière satisfaisante.
Assurez-vous que tous les articles sur la liste de pièces sont compris.
Inspectez les pièces attentivement pour vous assurer que l’outil n’a pas été endommagé
pendant son transport.
Visitez www.princessauto.com pour plus d'informations
3
V 3,0
Pompe rotative
8167595
IDENTIFICATION DES PIÈCES
1. Corps de pompe
2. Poignée de la pompe (2 pièces - manivelle et poignée avec écrou)
3. Écrou de bonde avec filets de 2 po (2 pièces)
4. Goulotte de décharge (construction, 2 pièces)
5. Tube d’aspiration (construction, 3 pièces)
4
A
Vilebrequin
E
Crépine
I
Poignée de la pompe
B
Manivelle
F
Goulotte de décharge
J
Admission de la pompe
C
Corps de pompe
G
Sortie de la pompe
K
Adaptateur de bonde
D
Tube d’aspiration
H
Boulon
En cas de questions techniques, appelez le 1-800-665-8685
8167595
Pompe rotative
V 3,0
INSTALLATION ET UTILISATION
1.
Assemblez les deux pièces de la goulotte de décharge (F) et fixez l’ensemble sur la sortie se
trouvant sur le corps de pompe (C) principal.
2.
Fixez la poignée de la pompe (I) sur la manivelle (B) et raccordez la manivelle au vilebrequin
(A) sur le corps de pompe (C). Fixez le raccord à l’aide du boulon (H) fourni dans l’ensemble.
Veillez à ce que le boulon s’ajuste sur la dépression dans le vilebrequin (A).
3.
Assemblez les pièces du tube d’aspiration (D), en fonction du format du baril sur lequel la
pompe doit être installée. La pièce du tube d’aspiration (D) avec crépine (E) peut se raccorder
directement sur l’admission de la pompe ou s’assembler avec une rallonge ou deux rallonges,
selon la taille du baril. Pour utilisation avec un baril de 205 L (55 gal), il faut raccorder les 3
pièces. C’est une bonne pratique d’utiliser un ruban d’étanchéité en raccordant les pièces du
tube d’aspiration pour obtenir un raccord entièrement étanche.
Visitez www.princessauto.com pour plus d'informations
5
V 3,0
6
Pompe rotative
8167595
4.
Parmi les deux adaptateurs de bonde (K), choisissez celui qui convient le mieux à votre baril.
Chaque ensemble est livré avec deux adaptateurs présentant une légère différence de filetage
pour convenir à différents barils (métal et plastique). Prenez l’adaptateur de bonde (K) de 2
po sélectionné et glissez-le sur le tube à partir du haut et serrez le tube d’aspiration (D) sur
l’admission de la pompe (J) du corps de pompe principal. C’est une bonne pratique d’utiliser un
ruban d’étanchéité en raccordant le tube d’aspiration (D) à l’admission de la pompe (J).
5.
Insérez le bloc de pompe dans le baril à partir du trou de bonde de 2 po sur le baril.
En cas de questions techniques, appelez le 1-800-665-8685
8167595
Pompe rotative
V 3,0
6.
Une fois que le bas du tube d’aspiration (D) touche à la base du baril, serrez fermement la
bonde (K) sur le baril. Serrez ensuite légèrement la bonde (K) sur le tube d’aspiration (D).
7.
Prenez un contenant vide et placez-le sous la goulotte de décharge (F). Commencez à tourner la
poignée de la pompe (I). Avec un maximum de 7 rotations, la pompe sera amorcée et le produit
commencera à s’écouler. Dans un rare cas où la pompe n’est pas amorcée, il est possible de
l’amorcer en retirant la goulotte de décharge de sortie à la sortie de la pompe (G) et en versant
environ 30 mL de toute huile dans la sortie et en utilisant la poignée jusqu’à environ 7 rotations.
Visitez www.princessauto.com pour plus d'informations
7
V 3,0
Pompe rotative
REMARQUE : Si la pompe a fonctionné à vide
pendant une période prolongée, elle peut perdre
de son amorçage et nécessitera d’être amorcé à
nouveau; répétez l’étape 7.
8.
Une fois que vous avez fini de pomper le produit,
c’est une bonne pratique d’inverser la goulotte
de décharge (F) latéralement pour un
fonctionnement anti-goutte.
8167595
HUILES RECOMMANDÉES
Produit à base d’huile, huiles à moteur et huiles
de lubrification.
REMARQUE : L’utilisation de cet équipement pour pomper
des matières autres que les liquides approuvés annulera la
garantie du fabricant.
AVERTISSEMENT ! Ne faites jamais fonctionner
la pompe à proximité d’une source de flammes
ou d’étincelles. Quelques produits peuvent être explosifs et poser un danger lorsque pompés.
MISE AU REBUT DE L’OUTIL
Si votre outil est trop endommagé pour être réparé, ne le jetez pas. Apportez-le à un centre de
recyclage approprié.
Mettez les liquides usés au rebut conformément aux réglementations des autorités locales.
DÉPANNAGE
Problème
Cause
Solution
La pompe ne distribue
aucun liquide.
La pompe ne produit pas une
succion suffisante.
Amorcez la pompe. Suivez
l’étape 7 de la section
Installation et utilisation.
La pompe aspire de l’air au lieu
du liquide.
Serrez tous les raccords du
tube d’aspiration et le tube
d’aspiration au niveau de
l’admission de la pompe.
L’admission du tube d’aspiration
est bloquée.
Retirez le tube d’aspiration et
nettoyez la crépine au niveau de
l’admission du tube.
Joint d’étanchéité endommagé en
raison de l’utilisation de la pompe
avec un produit ne convenant pas à
cette pompe
Remplacez le joint
d’étanchéité par un nouveau
joint d’étanchéité d’origine
provenant du fabricant.
Fuite du produit au niveau
du vilebrequin
8
En cas de questions techniques, appelez le 1-800-665-8685
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
