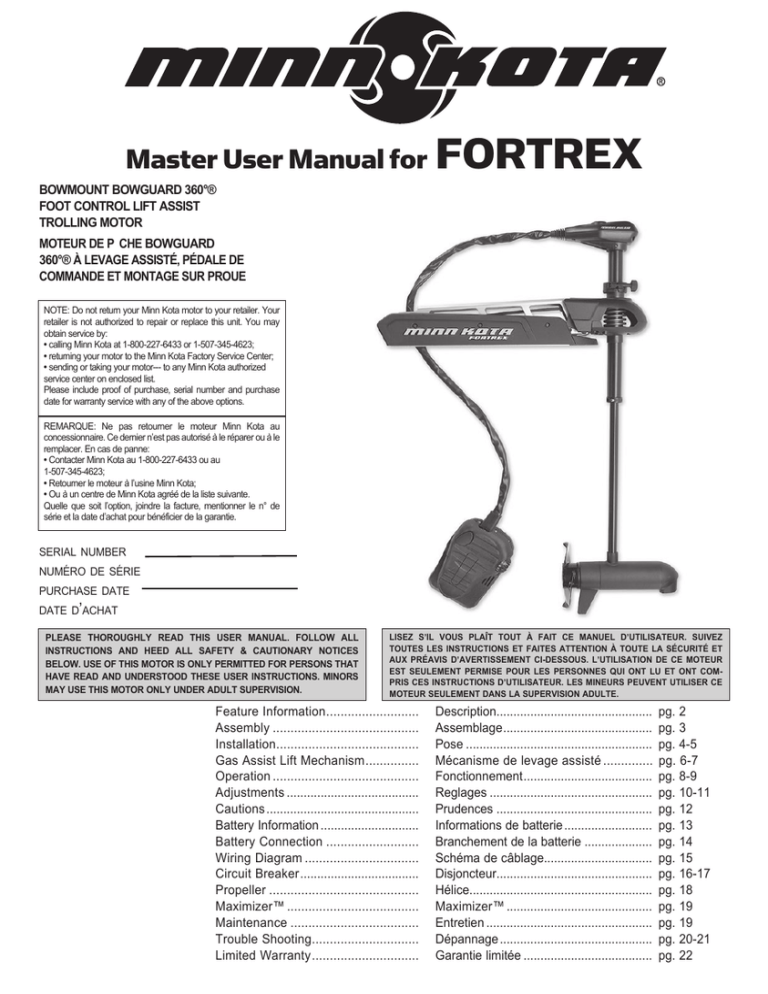

Master User Manual for FORTREX

Master User Manual for FORTREX

Master User Manual for

FORTREX

BOWMOUNT BOWGUARD 360°®

FOOT CONTROL LIFT ASSIST

TROLLING MOTOR

MOTEUR DE P CHE BOWGUARD

360°® À LEVAGE ASSISTÉ, PÉDALE DE

COMMANDE ET MONTAGE SUR PROUE

NOTE: Do not return your Minn Kota motor to your retailer. Your retailer is not authorized to repair or replace this unit. You may obtain service by:

calling Minn Kota at 1-800-227-6433 or 1-507-345-4623;

returning your motor to the Minn Kota Factory Service Center;

sending or taking your motor--- to any Minn Kota authorized service center on enclosed list.

Please include proof of purchase, serial number and purchase date for warranty service with any of the above options.

REMARQUE: Ne pas retourner le moteur Minn Kota au concessionnaire. Ce dernier n’est pas autorisé à le réparer ou à le remplacer. En cas de panne:

Contacter Minn Kota au 1-800-227-6433 ou au

1-507-345-4623;

Retourner le moteur à l’usine Minn Kota;

Ou à un centre de Minn Kota agréé de la liste suivante.

Quelle que soit l’option, joindre la facture, mentionner le n° de série et la date d’achat pour bénéficier de la garantie.

serial number numéro de série purchase date date d

achat

PLEASE THOROUGHLY READ THIS USER MANUAL. FOLLOW ALL

INSTRUCTIONS AND HEED ALL SAFETY & CAUTIONARY NOTICES

BELOW. USE OF THIS MOTOR IS ONLY PERMITTED FOR PERSONS THAT

HAVE READ AND UNDERSTOOD THESE USER INSTRUCTIONS. MINORS

MAY USE THIS MOTOR ONLY UNDER ADULT SUPERVISION.

LISEZ S’IL VOUS PLAÎT TOUT À FAIT CE MANUEL D’UTILISATEUR. SUIVEZ

TOUTES LES INSTRUCTIONS ET FAITES ATTENTION À TOUTE LA SÉCURITÉ ET

AUX PRÉAVIS D’AVERTISSEMENT CI-DESSOUS. L’UTILISATION DE CE MOTEUR

EST SEULEMENT PERMISE POUR LES PERSONNES QUI ONT LU ET ONT COM-

PRIS CES INSTRUCTIONS D’UTILISATEUR. LES MINEURS PEUVENT UTILISER CE

MOTEUR SEULEMENT DANS LA SUPERVISION ADULTE.

Feature Information ..........................

Assembly .........................................

Installation ........................................

Gas Assist Lift Mechanism ...............

Operation .........................................

Adjustments .......................................

Cautions .............................................

Battery Information .............................

Battery Connection ..........................

Wiring Diagram ................................

Circuit Breaker ...................................

Propeller ..........................................

Maximizer™ .....................................

Maintenance ....................................

Trouble Shooting ..............................

Limited Warranty ..............................

Description.............................................. pg. 2

Assemblage ............................................ pg. 3

Pose ....................................................... pg. 4-5

Mécanisme de levage assisté .............. pg. 6-7

Fonctionnement ...................................... pg. 8-9

Reglages ................................................ pg. 10-11

Prudences .............................................. pg. 12

Informations de batterie .......................... pg. 13

Branchement de la batterie .................... pg. 14

Schéma de câblage................................ pg. 15

Disjoncteur.............................................. pg. 16-17

Hélice...................................................... pg. 18

Maximizer™ ........................................... pg. 19

Entretien ................................................. pg. 19

Dépannage ............................................. pg. 20-21

Garantie limitée ...................................... pg. 22

Rugged Aluminum Extrusion

Extrusion En aluminium Robuste

Lighted Direction Indicator

Indicateur de direction éclairé

Depth Collar Knob

Bouton du collier de profondeur

2

2

BowGuard 360°®

Breakaway Protection

Protection BowGuard

360°®

Gas Assist Lift Mechanism

Mécanisme de levage assisté

Momentary Switch

Commande momentanée

Mom/Off/Con Switch

Commande Mom./Arrêt/Continu

Lifetime Warranty

Flexible Composite Shaft

Arbre composite flexible à garantie à vie

Heel Block

Butée du talon

Rotary Speed Control

Molette de réglage de la vitesse

Weedless Wedge Propeller

Hélice à bord anti-herbe

Permanent Magnet Motor

Moteur à aimant permanent

Specifications subject to change without notice.

Ces caractéristiques peuvent faire l’objet de modifications sans préavis.

ASSEMBLY OF MOTOR TO MOUNT:

1. Place the mount on an elevated surface such as a workbench or tailgate of pickup.

2. Remove the 5/16” Allen screw and lock washer from the mount using an Allen wrench. (See picture)

3. Align the key ways on the inside of the bowguard with the ends links on the mount. Lower the motor assembly straight down until seated.

4. Install the 5/16” Allen screw / lock washer and tighten to

10-12 ft/lbs.

5. Stow the motor into the flat position by pulling the rope/ handle to disengage the latch bar, allowing the motor to fold into the flat position.

6. Once in the stowed or flat position, the gas spring pin can be installed. Follow the steps below to install the gas spring pin and spacers:

• Locate the upper gas spring pin and spacers in bag assembly

Allen Screw

• Align the end of the gas spring with the holes in the

outer arm

• Install pin, spacers and Phillips flat head screws

• Tighten screws until the heads are flush with the

outer arm

NOTE:

Screws have a pre-applied thread locker, DO

NOT apply additional thread locker to screws as that may prevent future removal.

7. Motor / mount can now be installed onto the boat.

Proceed to next page for mounting instructions.

ATTENTION: The 5/16” Allen screw must be tight when installed and periodically tightened to 10-12 ft/lbs

(Step 4), which will allow the motor to be stowed properly. Tighten the Allen screw when the mount is in the deployed position.

Vis Allen keys

Clavettes

Safety Latch

Levier De Sécurité

ASSEMBLAGE DU MOTEUR AU MONTANT :

1. Placez le montant sur une surface élevée, un banc de travail ou le hayon d’une camionnette par exemple.

2. Enlevez la vis Allen de 7,93 mm (5/16 po) et la rondelle de sûreté du montant au moyen d’une clé Allen de 6,35 mm (⁄ po). (Voyez la photo.)

3. Alignez la rainure à l’intérieur du protège proue par rapport aux maillons en bout du montant. Abaissez l’assemblage du moteur tout droit pour l’asseoir.

4. Installez le 5/16” la vis d’Allen / la machine à laver de serrure et serrez-vous à 10-12 ft/lbs.

5. Rangez le moteur à plat en tirant la poignée/corde pour débrayer la barre de blocage, permettant ainsi de plier le moteur.

6. Une fois le moteur à plat, la goupille du vérin pneumatique peut être remontée. Suivez les étapes ci-dessous pour installer cette goupille.

• Trouvez l’épingle printanière supérieure du gaz dans l’assemblage de sac.

• Alignez l’extrémité du vérin pneumatique par rapport aux trous du bras externe.

• Remettez la goupille et la vis cruciforme à tête plate.

• Serrez la vis jusqu’à ce que sa tête soit au ras du bras externe.

REMARQUE:

Les vis ont été enduites de colle pour filetage,

N’APPLIQUEZ PAS plus de colle pour filetage sur les vis car cela pourrait empêcher de les enlever à l’avenir.

7. L’assemblage de moteur/montant peut maintenant être installé sur le bateau. Continuez à la page suivante pour les instructions de montage.

ATTENTION

: le 5/16” la vis d’Allen doit être serré quand installé et périodiquement serré à 10-12 ft/lbs (le Pas

4), qui permettra au moteur d’être rangé correctement.

Serrez la vis d’Allen quand le mont est dans la position déployée.

3

INSTALLATION OF THE BOWMOUNT:

We recommend that you have another person help with this procedure.

1. For installation, do not remove the shaft/motor from the

Bowguard. The Bowguard spring is under tension and must always remain secured.

2. Place the mount, with the motor in the fully retracted (flat) position, on the deck of the boat:

• The motor should be mounted as close to the centerline of the boat as possible.

• Make sure bow area under the chosen location is clear and unobstructed for drilling.

• Make sure the motor rest is positioned far enough beyond the edge of the boat. The motor, as it is lowered into the water or raised into the boat, must not encounter any obstructions.

3. Once in position, determine which bolt pattern is to be used (see below), mark at-least 4 of the holes in the bow

Velcro Strap la bande Velcro plate and drill through with a 9/32” drill bit. Either pattern may be used when installing the motor.

Pattern 1. Minnkota 3” bolt pattern standard motors.

Pattern 2. Alternate 4” bolt pattern commonly used.

NOTE:

If pattern 2 is to be used, the right side plate must be removed to access the mounting holes in the bow plate.

4. Install Velcro strap between the motor and deck of boat between second and third set of mounting holes.

5. Mount the plate to the bow through the drilled holes using the provided (1/4-20 x 3-1/2”) bolts, nuts and washers.

NOTE:

If possible, secure all sets of mounting bolts, nuts and washers.

6. Install the bow mount stabilizer (if included). See page 5 for installation instructions.

CAUTION: MAKE SURE YOUR MOTOR IS MOUNTED ON A LEVEL

SURFACE

PRÉCAUTION : ASSUREZ-VOUS QUE LE MOTEUR EST MONTÉ SUR

UNE SURFACE DE NIVEAU.

Position the Bowmount close to the centerline of the boat and in an area free of obstructions.

Positionnez le support de proue le plus près possible de l’axe du bateau et dans une zone sans obstacles.

4

MONTAGE SUR LA PROUE :

Il est recommandé de se faire assister pour cette procédure.

1. Pour la pose, ne séparez pas l’arbre/moteur du gardeproue Bowguard. Le ressort du garde-proue est sous tension et doit toujours rester assuré.

2. 2. Posez le support, le moteur ramené à fond (à plat), sur le pont du bateau :

• Montez le moteur le plus près possible de l’axe du bateau.

• Assurez-vous qu’il n’y a pas d’obstacle au perçage dans la zone de la proue située sous l’emplacement choisi.

• Assurez-vous que le support du moteur est assez loin du bord du bateau. Le moteur ne doit rencontrer aucun obstacle lorsqu’il est abaissé ou remonté.

3. 5. Montez la plaque sur la proue avec les boulons (1/4-20 x 8,89 cm (3-1/2 po)), rondelles et écrous fournis.

REMARQUE :

Si possible, serrez tout les jeux de boulons de montage, écrous et rondelles.

4. Installez la bande Velcro entre le moteur et le pont du bateau, entre les deuxième et troisième jeux de trous de montage.

5. Montez la plaque sur la proue par les trous percés au moyen des boulons de 1/4-20 x 8,89 cm (3-1/2 po),

écrous et rondelles fournis.

REMARQUE:

Si possible, fixez tous les jeux de boulons,

écrous et rondelles de montage.

6. Installez le stabilisateur de montant de proue (si compris).

Voyez la page 5 pour ses instructions d’installation.

INSTALLING THE BOWMOUNT STABILIZER: (if Included)

1. Place motor in the stowed position

2. Unthread the composite rod from the bracket and attach bracket to the bottom of the bowguard using the 5/16” cap screws and nuts. The nuts fit into pocket on the inside of the bowguard behind the spring.

NOTE: The bracket can be installed on the left or right side of the bowguard.

3. Pull the bumper off the stabilizer rod and place the rod next to the bracket as shown in photo.

4. Place the threaded end down onto the deck surface and mark the rod 3/4” above the top of the bracket (see photo)

5. Cut the rod to the mark and round the cut edge with a file or sandpaper.

6. Install the bottom bumper to the stabilizer rod and thread the rod into the bracket.

7.Adjust the stabilizer rod up or down to so that the tip just touches the support surface. See photo below.

WARNING: Adjusting the rod too tightly removes the end play needed for proper pin engagement and doing so

could prevent the mount from fully latching in the stowed position. If installed correctly, the rod tip should

lift off the deck about 1/4” without the mount unlatching.

8. Once adjusted, tighten the jam nut against the bracket, which will prevent the rod from turning.

9. Install top cap if threads are exposed.

3/4”

19.1mm

Optional mounting holes

Trous de montage optionnels

INSTALLER LE STABILISATEUR DU MONTANT DE PROUE (si compris) :

1. Placez le moteur en position rangée.

2. Dévissez la tige de composite du support et fixez le support au bas du protège proue à l’aide des vis Allen de 7,93 mm

(5/16 po) et écrous. Les écrous entrent dans des cavités du protège proue derrière le ressort.

REMARQUE:

Le support peut être installé sur la droite ou la gauche du protège proue.

3. Tirez le butoir pour l’enlever de la tige du stabilisateur et placez la tige près du support comme montré dans la photo.

4. Placez l’extrémité filetée vers le bas sur la surface du pont et marquez la tige à 19,1 mm (fl po) au-dessus du haut du support (voyez la photo).

5. Coupez la tige au point marqué et arrondissez le bord coupé avec une lime ou de la toile émeri.

6. Installez le butoir inférieur sur la tige du stabilisateur et vissez la tige dans le support.

7. Réglez la tige de stabilisation de façon à ce que sa pointe touche à peine la surface de support. Voyez la photo ci-

dessus.

AVERTISSEMENT : Appuyer la tige fermement contre la surface de support pourrait éliminer le jeu en bout

nécessaire pour bien emboîter la goupille, ce qui pourrait empêcher le montant de s’emboîter complètement en

position de rangement. Quand elle est bien installée, la pointe de la tige devrait se lever de 6,35 à 12,7 mm (⁄ à fi

po) du pont sans décrocher le montant.

8. Une fois réglé, serrez l’écrou de blocage contre le support, ce qui empêchera la tige de tourner.

9. Installez le capuchon supérieur si les filets apparaissent.

5

GAS ASSIST LIFT MECHANISM:

WARNING

: The gas assist lift mechanism in this unit is under HIGH SPRING PRESSURE when the motor is in the deployed position. DO NOT remove the BowGuard assembly from the mount without disconnecting one end of the gas spring. Failure to do this can create a condition where accidental pulling of the rope may cause the mount to spring open rapidly, striking anyone or anything in the direct path.

To disconnect one end of the gas spring, follow the instructions below:

1. With the mount in the stowed position, locate the upper cylinder pin.

2. Using two Phillips screwdrivers, remove 1 of the Phillips flat head screws.

3. Remove pin and spacers from outer arm.

4. Now it is safe to deploy the motor and remove the motor assembly.

5. To re-connect the gas spring, see page 3, step 6.

Phillips Screw

Vis cruciforme

Gas Spring Bracket ressort au pas du gaz

MÉCANISME DE LEVAGE ASSISTÉ:

AVERTISSEMENT

: Le mécanisme de levage assisté dans cette unité est sous HAUTE PRESSION

PAR LE RESSORT quand le moteur est en position déployée. N’ENLEVEZ PAS l’assemblage de garde-proue du montant sans décrocher une extrémité du ressort au pas du gaz. Omettre de faire ceci peut créer une condition où tirer accidentellement la corde peut causer l’ouverture brusque du montant, heurtant quiconque ou quoi que se soit se trouvant dans sa course.

6

Pour décrocher une extrémité du ressort au pas du gaz, suivez les instructions ci-dessous :

1. Le montant en position rangée, trouvez la goupille du vérin supérieur.

2. À l’aide de deux tournevis cruciformes, enlevez 1 des vis cruciformes à tête plate.

3. Enlevez la goupille du bras externe en la glissant à travers le bras.

4. Vous pouvez maintenant déployer sûrement le moteur et enlevez l’assemblage de moteur.

5. Pour raccorder le vérin pneumatique, voyez la page 3, étape 6.

WARNING

: The gas assist lift mechanism in this unit is under HIGH SPRING

PRESSURE when the motor is in the deployed position. DO NOT remove the

BowGuard assembly from the mount without disconnecting one end of the gas spring.

1. Disconnect one end of the gas spring. see page 6 for instructions.

2. Place the motor in the deployed position.

3. Remove the 5/16” cap screw and lock washer located on the top of the bowguard, in front of the pull rope.

4. Lift motor/Bowguard assembly straight up until bowguard is free from mount.

WARNING

NOTE:

Rope and latch bar should never be pulled with the motor removed as the assembly is under HIGH PRESSURE.

5. To re-assemble: Align the key ways on the inside of the bowguard with the ends links on the mount. Lower the assembly straight down until seated Re-install the 5/16” cap screw and washer and tighten.

MOVING PARTS CAN

CRUSH OR CUT

•GAS ASSIST LIFT

MECHANISM IS

UNDER PRESSURE

•DISCONNECT GAS

SPRING BEFORE

REMOVING MOTOR

FROM MOUNT

•DO NOT PULL ROPE

UNTIL GAS SPRING IS

DISCONNECTED

Allen Screw

Vis Allen

AVERTISSEMENT

DÉPOSE DU GARDE-PROUE :

AVERTISSEMENT

: Le mécanisme de levage assisté dans cette unité est sous

HAUTE PRESSION PAR LE RESSORT quand le moteur est en position déployée.

N’ENLEVEZ PAS l’assemblage de garde-proue du montant sans décrocher une extrémité du ressort au pas du gaz.

LES PIÈCES

MOBILES PEUVENT

ÉCRASSER OU

COUPER.

1. Décrochez un côté du vérin pneumatique.

Reportez-vous à la page 6 pour les instructions.

2. Placez le moteur en position déployée.

3. Enlevez la vis Allen de 7,93 mm (5/16 po) et la rondelle de sûreté situées au haut du protège proue, devant la corde.

4. Levez l’assemblage moteur/protège proue tout droit jusqu’à ce que le protège proue soit séparé du montant.

REMARQUE

: La corde et la barre de blocage ne devraient jamais être tirées quand le moteur est enlevé car l’assemblage est sous

GRANDE PRESSION.

5. Pour remonter : Alignez la rainure à l’intérieur du protège proue par rapport aux maillons en bout du montant. Abaissez l’assemblage du moteur tout droit pour l’asseoir.

Remettez la vis Allen de 7,93 mm (5/16 po) et la rondelle, puis serrez-les.

•LE MÉCANISME

DE LE VAGE

ASSISTÉ EST SOUS

PRESSION.

•DÉCROCHEZ LE

RESSORT AU PAS

DU GAZ AVANT

D’ENLEVER LE

MOTEUR DU

MONTANT.

•NE TIREZ PAS LA

CORDE SANS TOUT

D’ABORD AVOIR

DÉCROCHÉ LE

RESSORT AU PAS

DU GAZ.

7

FOOT PEDAL CONTROLS:

Most controls on the remote foot pedal are easy to operate by either foot or hand:

• Rotary Speed Control. These motors offer infinitely variable speeds. Turn the knob clockwise to increase speed and counter-clockwise to decrease speed.

• MOM / OFF / CON Switch. When depressed to CON, the “constant on” allows you to run continuously without keeping your foot on the pedal. Depress the switch MOM for momentary operation or to OFF.

• Momentary Switch. With the MON / OFF / CON set to “MOM”, a toe touch on the “momentary” switch turns the motor on. Let up and the motor stops.

• Right /Left. Push the toe end of the foot rest down to turn right and push the heel end of the foot rest down to turn left. Watch the lighted indicator on the motor head to check direction.

• Forward/Reverse. The motor always drives forward by depressing the constant on or momentary switch. You can reverse the direction of thrust by turning the motor 180°.

CAUTION: SWITCH THE MOM / OFF / CON CONTROL TO OFF WHEN

NOT IN USE. IF THE MOTOR CONTROL IS LEFT ON AND THE PRO-

PELLER ROTATION IS BLOCKED, SEVERE MOTOR DAMAGE CAN

RESULT. TROLLING MOTOR WILL DEPLETE BATTERY IF SWITCH IS

LEFT IN MOM (MOMENTARY) OR CON (CONTINUOUS) POSITION.

8

PÉDALE DE COMMANDE :

La plupart des commandes peuvent être facilement effectuées à la main ou au pied à partir de la pédale de commande :

• Molette de réglage de la vitesse. Ces moteurs permettent une gamme infinie de vitesses. Tournez la molette dans le sens horaire pour accélérer et dans le sens inverse pour ralentir.

• Commande MOM/OFF/CON (momentané/arrêt/continu). Mettez la commande sur « CON » pour « Continu » pour faire tourner le moteur continuellement sans avoir à laisser le pied sur la pédale. Appuyez sur « MOM » pour un fonctionnement momentané.

• Commande momentanée. La commande MON / OFF / CON sur « MOM », une simple pression sur la commande «

MOM » met le moteur en marche. Il s’arrête dès que la touche est relâchée.

• Droite/gauche. Appuyez sur l’avant de la pédale pour tourner à droite et sur le talon pour tourner à gauche. Voyez l’indicateur lumineux sur le boîtier de commande pour vérifier la direction.

• Inverseur de marche. Le moteur tourne toujours dans le même sens. Pour inverser le sens de marche, pivotez le moteur de 180°.

ATTENTION : METTEZ TOUJOURS LA COMMANDE MOM / OFF /

CON SUR ARR T LORSQUE LE MOTEUR N’EST PAS UTILISÉ. SI

LA COMMANDE DU MOTEUR EST SUR MARCHE ET L’HÉLICE EST

COINCÉE, LE MOTEUR RISQUE D’ TRE ENDOMMAGÉ. TROLLING

MOTEUR ÉPUISER LA BATTERIE SI L’INTERRUPTEUR EST À

GAUCHE DANS MOM (MOMENTANÉE) OU CON (CONTINU) POSITION.

BOW MOUNT OPERATION:

The bowmount is designed to fold back and lock the motor flat on the deck when not in use and to provide secure stowage for transport.

• The pull rope releases the lock bar, which automatically engages when the unit is lowered or raised into position. The pull grip and rope should be used to both lower and raise the unit.

• The motor rest positions the lower unit as it comes in contact with the nose of the mount and guides it onto the motor rest.

WARNING : WHEN RAISING OR LOWER-

ING MOTOR, KEEP FINGERS CLEAR OF

ALL HINGE AND PIVOT POINTS AND ALL

MOVING PARTS.

WARNING:

WHEN INCLUDED WITH MOTOR,

THE VELCRO STRAP AND STABILIZER MUST

BE USED WHEN MOTOR IS IN THE STOWED

POSITION.

FAILURE TO INSTALL AND USE THESE SUP-

PLIED PARTS MAY RESULT IN DAMAGE TO

THE MOTOR NOT COVERED BY THE PRODUCT

WARRANTY.

FONCTIONNEMENT DU SUPPORT :

Le montage de proue est prévu pour se replier et pour verrouiller le moteur à plat sur le pont lorsqu’il n’est pas utilisé et pour le transport.

• Le cordon libère la barre de verrouillage qui s’engage automatiquement lorsque le moteur est abaissé ou relevé en position. Utilisez la poignée et le cordon pour abaisser et pour relever le moteur.

• Le repos du moteur positionne le moteur lorsqu’il touche le nez du support et le guide dans le repos.

ATTENTION : LORS DE L’ABAISSEMENT

OU DU RELEVAGE DU MOTEUR, VEILLEZ

À NE PAS METTRE LES DOIGTS PRÈS

DES POINTS DE PINCEMENT ET DES

PIÈCES MOBILES.

AVERTISSMENT:

QUAND COMPRIS AVEC LE MOTEUR,

LA BRIDE VELCRO ET LE STABILISATEUR DOIVENT

ÊTRE UTILISÉS QUAND LE MOTEUR EST EN POSITION

DE REMORQUAGE.

NE PAS INSTALLER ET UTILISER CES PIÈCES

FOURNIES PEUT ENTRAÎNER DES DÉGÂTS AU

MOTEUR N’ÉTANT PAS COUVERTS PAR LA GARANTIE.

9

DEPTH ADJUSTMENT:

• Firmly grasp the outer shaft or control head and hold it steady.

• Loosen the depth setting knob on the depth collar until the shaft slides freely.

• Raise or lower the motor to the desired depth.

• Turn the motor control head to the desired position.

• Tighten depth setting knob to secure the motor in place.

NOTE:

When setting the depth be sure the top of the motor is submerged at least 12” to avoid churning or agitation of surface water. The propeller must be completely submerged.

Depth Setting Knob

Bouton de réglage de la profondeur

10

12” Minimum depth

Profondeur de 30 cm minimum

RÉGLAGE DE LA PROFONDEUR :

• Saisissez fermement l’arbre extérieur ou le boîtier de commande et immobilisez-le.

• Desserrez le collier de serrage jusqu’à ce que l’arbre coulisse librement.

• Remontez ou abaissez le moteur à la profondeur voulue.

• Tournez le boîtier de commande sur la position voulue.

• Serrez le collier de serrage pour fixer le moteur en place.

REMARQUE :

Lors du réglage de la profondeur, assurez-vous que le haut du moteur est immergé d’au moins 30 cm (12 po) pour éviter tout remous à la surface de l’eau. L’hélice doit être entièrement immergée.

CABLE ADJUSTMENT:

The steering cable tension is pre-set at the factory but will, through normal use, need occasional adjustment. Adjust the tension by turning the Phillips screw located near the bottom of the foot pedal, just under the steering cable cover.

Turn the screw clockwise to increase tension and counter-clockwise to decrease tension.

NOTE

: If the cable becomes too loose, it may disengage for either the roller drum in the control box or the pulley in the foot pedal.

Cable Tension Adjustment Screw

Vis de réglage de la tension du câble

Stainless Steel Cable

Câble d’acier inoxydable

Cable Pulley

Poulie de câble

RÉGLAGE DU CÂBLE:

Le câble de direction est pré-réglé en usine mais l’usure normale doit être compensée de temps à autre. Pour régler la longueur et la tension, tournez la vis de réglage située près du bas la pédale de commande sous le couvercle du câble de commande.

Tournez la vis dans le sens horaire pour augmenter la tension et dans le sens contraire pour la diminuer.

REMARQUE :

Si le câble est trop détendu, il peut sortir du tambour dans le boîtier de commande ou de la poulie dans la pédale.

11

12

Attention:

•Avoid running your motor with the propeller out of the water. This may result in injuries from the rotating propeller.

•It is recommended to set the speed selector to zero and place the motor in the deployed position prior to connecting power cables.

•Always ensure that the power cables are not twisted or kinked; and that they are securely routed to avoid a safety or trip hazard. Ensure cables are unobstructed in all locations to avoid damaging the wire insulation.

Damage to the insulation could result in failure or injury.

•Always inspect the insulation of the power cables prior to use to ensure they are not damaged.

•Disregarding these safety precautions may result in an electrical short of the battery(s) and/or motor. Always disconnect the motor from the battery(s) before cleaning or checking the propeller.

•Avoid submerging the complete motor as water may enter the lower unit through control head and shaft.

Water in the lower unit may cause an electrical short and damage the lower unit. This damage will not be covered by warranty.

Caution!

•Always operate the motor in a safe distance away from obstructions. Never approach the motor when the propeller is running. Contact with a spinning propeller may endanger you or others.

•Always exercise safe practices when using your motor; stay clear of other watercrafts, swimmers, and any floating objects. Always obey water regulations applicable to your area of operation.

•Never operate the motor while under the influence of alcohol, drugs, medication, or other substances which may impair your ability to safely operate equipment.

•This motor is not suitable for use in strong currents exceeding the thrust level of the motor.

The constant noise pressure level of the motor during use is less than 70dB(A). The overall vibration level does not exceed 2,5m/sec≈.

Attention :

•Avoid la course à pied de votre moteur avec l’hélice à l’extérieur de l’eau. Cela peut s’ensuivre dans les blessures de l’hélice tournante.

•Il est recommandé de montrer le sélectionneur de vitesse au zéro et placer le moteur dans la position déployée avant de raccorder des câbles de batterie. Débranchez des câbles de batterie avant le fait de ranger.

•Always garantissent que les câbles d’alimentation ne sont pas tournés ou kinked; et cela ils sont solidement mis en déroute pour éviter le hasard de voyage ou une sécurité. Garantissez que les câbles sont libres dans tous les endroits pour éviter de nuire à l’isolation métallique. Le dommage à l’isolation pourrait s’ensuivre dans l’échec ou la blessure.

•Always inspectent l’isolation des câbles d’alimentation avant l’utilisation pour garantir qu’ils ne sont pas nuis.

•Disregarding ces précautions de sécurité peut s’ensuivre dans un électrique sauf de la batterie(s) et-ou le moteur. Débranchez toujours le moteur de la batterie(s) avant le fait de nettoyer ou le fait de vérifier l’hélice.

•Évitez de submerger le moteur complet comme l’eau peut entrer dans l’unité plus basse par la tête de contrôle et le puits. L’eau dans l’unité plus basse peut provoquer un court électrique et nuire à l’unité plus basse. Ce dommage ne sera pas couvert selon la garantie.

Prudence!

•Faites toujours marcher le moteur dans une distance sûre loin des obstructions. N’approchez-vous jamais du moteur quand l’hélice court. Contact avec une hélice tournante peut mettre vous en danger ou d’autres.

•Exercez toujours des pratiques sûres en utilisant votre moteur; évitez d’autre watercrafts, les nageurs et n’importe quels objets flottants. Obéissez toujours aux règlements d’eau applicables à votre région d’opération.

•Ne faites jamais marcher le moteur pendant que sous l’influence d’alcool, médicaments, médication, ou d’autres substances qui peuvent diminuer votre capacité de bien faire marcher l’équipement.

•Ce moteur n’est pas convenable pour l’utilisation dans de forts courants excédant le niveau de poussée du moteur.

Le niveau de pression bruyant constant du moteur pendant l’utilisation est moins de 70 décibels (A). Le niveau de vibration général n’excède pas 2,5m/sec ≈.

BATTERY INFORMATION:

The motor will operate with any deep cycle marine 12 volt battery (two 12 volt batteries wired in series for 24 volt motors or three 12 volt batteries wire in series for 36 volt motors). For best results use a deep cycle, marine battery with at least a 115 ampere hour rating. Maintain batteries at full charge. Proper care will ensure having battery power when you need it and will significantly improve the battery life. Failure to recharge lead-acid batteries (within 12-24 hours) is the leading cause of premature battery failure. Use a variable rate Minn Kota charger to avoid overcharging.

If you are using a battery to start a gasoline outboard, we recommend that you use a separate deep cycle marine battery/batteries for your Minn Kota trolling motor.

Advice regarding batteries:

Never connect the (+) and the (–) terminals of the battery together. Take care that no metal object can fall onto the battery and short the terminals. This would immediately lead to a short and utmost fire danger.

INFORMATIONS DE BATTERIE :

Ces moteur feront marcher avec n’importe quel fusilier marin de cycle profond la batterie de 12 volts (deux 12 volts batteries télégraphié en série pour les moteurs de 24 volts ou trois 12 volts batteries le fil en série pour les moteurs de 36 volts). Car les meilleurs résultats utilisent un cycle profond, la batterie marine avec au moins une 115 heure d’ampère en évaluant. Maintenez batteries à la charge complète. Le soin nécessaire garantira le pouvoir de batterie ayant quand vous en avez besoin et améliorerez de façon significative la vie de batterie. L’échec de recharger le premier acide batteries (au cours de 12-24 heures) est la principale cause d’échec de batterie prématuré. Utilisez un taux variable Minn Kota le chargeur pour éviter de faire payer au prix fort.

Si vous utilisez une batterie pour commencer un moteur hors-bord d’essence, nous recommandons que vous utilisez un fusilier marin de cycle profond séparé battery/batteries de votre Minn Kota le moteur.

Conseil quant à batteries :

Ne communiquez jamais le (+) et (-) les terminus de la batterie ensemble. Faites attention qu’aucun

objet en métal ne puisse tomber sur la batterie et court les terminus. Cela causerait immédiatement un danger de feu court et suprême.

13

14

BATTERY CONNECTION

:

24 Volt Systems: FORTREX 80

1.

Make sure that the motor is switched off (speed selector on

“0”).

2.

Two 12 volt batteries are required.

3.

The batteries must be wired in series, only as directed in wiring diagram, to provide 24 volts.

a. Connect a connector cable to positive ( + ) terminal of battery 1 and to negative ( – ) terminal of battery 2.

b.

Connect positive (+) red lead to positive (+) terminal on battery 2.

c. Connect negative (–) black lead to negative (–) terminal of battery 1.

4.

For safety reasons do not switch the motor on until the propeller is in the water.

4.

For safety reasons do not switch the motor on until the propeller is in the water.

Note: Do not use your crank battery as one of the two or three supply batteries; crank batteries are not built for deep discharge service.

36 Volt Systems FORTREX 101 / 112

1.

Make sure that the motor is switched off (speed selector on “0”).

2.

Three 12 volt batteries are required.

3.

The batteries must be wired in series, only as directed in wiring diagram, to provide 36 volts.

a. Connect a connector cable to positive ( + ) terminal of battery

1 and to negative ( – ) terminal of battery 2.

b. Connect a connector cable to positive (+) terminal of battery

2 and to negative (–) terminal of battery 3.

c. Connect positive (+) red lead to positive (+) terminal on battery 3.

d. Connect negative (–) black lead to negative (–) terminal of battery 1.

WARNING: • BEFORE CONNECTING BATTERY, MAKE

SURE THE MOM/CON SWITCH IS IN THE OFF POSI-

TION.

• IMPROPER WIRING OF 24 OR 36 VOLT SYSTEMS

COULD CAUSE BATTERY EXPLOSION!

• KEEP LEADWIRE WING NUT CONNECTION TIGHT

AND SOLID TO BATTERY TERMINALS.

• LOCATE BATTERY IN A VENTILATED COMPART-

MENT.

RACCORDEMENT DE LA BATTERIE

:

Systèmes de 24 V FORTREX 80

1. Assurer que le moteur est éteint (le sélectionneur de vitesse sur

“0”).

2. Deux 12 volts batteries sont exigés.

3.

Le batteries doit être télégraphié en série, seulement comme dirigé dans le schéma de connexions, fournir 24 volts.

a. Raccordez un câble de connecteur à positif (+) le terminus de batterie 1 et à négatif (-) le terminus de batterie 2.

b. Communiquez positif (+) l’avance rouge à positif (+) le terminus sur la batterie 2.

c. Communiquez négatif (–) le graphite pour enduit à négatif (–) le terminus de batterie 1.

4.

Pour la sécurité les raisons n’allument pas le moteur avant que l’hélice ne soit dans l’eau.

En installant une prise de courant sur le leadwire, observez la polarité nécessaire et suivez des instructions dans votre manuel de propriétaire de bateau.

Voir le schéma de connexions sur les pages suivantes.

Système de 36 V FORTREX 101 / 112

1.

Assurer que le moteur est éteint (le sélectionneur de vitesse sur

“0”).

2.

Trois 12 volts batteries êtes exigés.

3.

Le batteries doit être télégraphié en série, seulement comme dirigé dans le schéma de connexions, fournir 36 volts.

a. Raccordez un câble de connecteur à positif (+) le terminus de batterie 1 et à négatif (-) le terminus de batterie 2.

b. Raccordez un câble de connecteur à positif (–) le terminus de batterie 2 et à négatif (–) le terminus de batterie 3.

c. Communiquez positif (+) l’avance rouge à positif (+) le terminus sur la batterie 3.

d. Communiquer négatif (–) le graphite pour enduit à négatif (–) le terminus de batterie 1.

4.

Pour la sécurité les raisons n’allument pas le moteur jusqu’à ce que l’hélice soit dans l’eau.

AVERTISSEMENT : • AVANT DE RACCORDER LA

BATTERIE, VÉRIFIEZ QUE LA COMMANDE MOM/

OFF/CON EST SUR ARRÊT.

• UNE ERREUR DE POLARITÉ DANS UN CIRCUIT

DE 24 V PEUT PROVOQUER L’EXPLOSION DE LA

BATTERIE !

• VEILLEZ À CE QUE LES ÉCROUS PAPILLONS

SUR LES BORNES DE LA BATTERIE SOIENT BIEN

SERRÉS.

• PLACEZ LA BATTERIE DANS UN COMPARTIMENT

AÉRÉ .

THIS IS A UNIVERSAL MULTI-VOLTAGE DIAGRAM. DOUBLE CHECK YOUR MOTORS

VOLTAGE FOR PROPER CONNECTIONS

CECI EST UN SCHÉMA À TENSION MULTIPLE UNIVERSEL. REVÉRIFIEZ LA TENSION DE

VOTRE MOTEUR POUR BIEN LE BRANCHER.

Over-Current Protection Devices not shown in illustrations.

Les Artifices de Protection Suractuels non montrés en illustrations.

OPTIONAL BROWN WIRE *

SEE BOAT WIRING DIAGRAM

FIL MARRON OPTIONNEL *

ÉQUIPÉS DE SONAR. VOYEZ LE SCHÉMA DE CÂBLAGE DU BATEAU.

BLK/RED, NOIR/ROUGE M+

BLACK/NOIR M-

M-

M+

SPEED ADJUSTMENT KNOB

MOLETTE DE REGLAGE DE LA VITESSE

FUSE *

FUSIBLE *

INDICATOR LIGHT

VOYANT

MOTOR/

MOTEUR

CONTROL BOARD/

CARTE DE COMMANDE

RED/ROUGE B+

B-

BLACK/NOIR B-

12v

B+

BATTERY 1

BATTERIE 1

24v

BLK/ORANGE

NOIR

/ORAN

GE

GREEN / VERT

YELLOW / JAUNE

WHITE / BLANC

MOM/OFF/CON SWITCH

COMMANDE MOM/OFF/CON

MOMENTARY SWITCH

COMMANDE MOMENTANEE

*

US MOTORS ONLY

*

MOTEURS US SEULEMENT

BATTERY 1

BATTERIE 1

BATTERY 2

BATTERIE 2

36v

BATTERY 1

BATTERIE 1

BATTERY 2

BATTERIE 2

BATTERY 3

BATTERIE 3

15

16

BOAT RIGGING AND PRODUCT INSTALLATION:

For safety and compliance reasons, we recommend that you follow American Boat and Yacht Council (ABYC) standards when rigging your boat. Altering boat wiring should be completed by a qualifi ed marine technician. The following specifi cations are for general guidelines only:

CAUTION: These guidelines apply to general rigging to support your Minn Kota motor. Powering multiple motors or additional electrical devices from the same power circuit may impact the recommended conductor gauge and circuit breaker size. If you are using wire longer than that provided with your unit, follow the conductor gauge and circuit breaker sizing table below. If your wire extension length is more than 25 feet we recommend that you contact a qualifi ed marine technician.

An over-current protection device (circuit breaker or fuse) must be used. Coast Guard requirements dictate that each ungrounded current-carrying conductor must be protected by a manually reset, trip-free circuit breaker or fuse. The type (voltage and current rating) of the fuse or circuit breaker must be sized accordingly to the trolling motor used. The table below gives recommended guidelines for the circuit breaker sizing.

Reference:

United States Code of Federal Regulations: 33 CFR 183 - Boats and Associated Equipment

ABYC E-11: AC and DC Electrical Systems on Boats.

*Conductor Gauge and Circuit Breaker Sizing Table

Motor

Thrust

Max

Amp

Draw

30

Circuit Breaker

5 feet

30#

40#, 45#

50#, 55#

70#

80#

101#

112#

E-Drive

46

52

40

42

50

42

56

50 Amp @ 12 VDC

60 Amp @ 12 VDC

10 AWG

10 AWG

8 AWG

50 Amp @ 24 VDC 10 AWG

60 Amp @ 24 VDC

50 Amp @ 36 VDC

8 AWG

8 AWG

60 Amp @ 36 VDC 8 AWG

50 Amp @ 48 VDC 10 AWG

Wire Extension Length

10 feet 15 feet 20 feet

10 AWG

8 AWG

6 AWG

10 AWG

8 AWG

8 AWG

8 AWG

10 AWG

8 AWG

6 AWG

4 AWG

8 AWG

8 AWG

8 AWG

8 AWG

10 AWG

6 AWG

4 AWG

4 AWG

8 AWG

6 AWG

8 AWG

8 AWG

10 AWG

*The conductor and circuit breaker sizing table above is only valid for the following assumptions.

1. No more than three (3) conductors are bundled together inside a sheath or conduit outside of engine spaces.

2. Each conductor has 105 degree C temp rated insulation.

3. No more than 5% voltage drop allowed at full motor power based on published product power requirements.

25 feet

4 AWG

4 AWG

2 AWG

6 AWG

6 AWG

8 AWG

8 AWG

10 AWG

"BATEAU GRÉEMENT ET PRODUIT DE L'INSTALLATION :"

"Pour des raisons de sécurité et de conformité, nous recommandons de suivre les normes de l’American"

"Boat And Yacht Council (ABYC) lorsque truquer votre bateau. Modifi er le câblage du bateau doit être complété par un technicien marin qualifi é. Les spécifi cations suivantes sont uniquement des directives générales :"

"Avertissement : Ces directives s'appliquent au gréement générale à l'appui de votre moteur Minn Kota."

"Alimenter plusieurs moteurs ou des dispositifs électriques supplémentaires depuis le même circuit de puissance peut infl uencer la taille recommandée de la jauge du conducteur et disjoncteur. Si vous utilisez fi l plus long que celui fourni avec votre unité, suivre le conducteur jauge et le disjoncteur dimensionnement tableau ci-dessous.

Si votre fi l longueur d’extension est plus de 7.5 metres nous recommandons que vous contacter un technicien marin qualifi é."

"Un dispositif de protection de surintensité (disjoncteur ou fusible) doit être utilisé. Les exigences de"

"la Garde-Côte américain disent que chaque conducteur sans fondement de porteurs de courant doit être protégé par un disjoncteur mise en circuit, à déclenchement libre ou un fusible. Le type (tension et courant nominal) du fusible ou disjoncteur doit être dimensionné en conséquence pour le moteur utilisé. Le tableau ci-dessous donne les directives pour le calibrage de disjoncteur."

“Référence :”

“United States Code of Federal Regulations : CFR 33 183 – bateaux et équipement connexe”

“ABYC E-11: AC et DC des systèmes électriques à bord de bateaux”

"* Jauge de conducteur et disjoncteur Table de dimensionnement Longueur totale de chef d'orchestre “

Moteur poussée

Max

Ampère

Disjoncteur

50 Amp @ 12 VDC

1.5 mètres

5 mm

Fil Longueur d'extension

3 mètres

5 mm

4.5 mètres

8 mm

6 mètres

13 mm 30#

40#, 45#

50#, 55#

70#

80#

101#

112#

E-Drive

56

46

52

40

30

42

50

42

60 Amp @ 12 VDC

50 Amp @ 24 VDC

60 Amp @ 24 VDC

50 Amp @ 36 VDC

60 Amp @ 36 VDC

50 Amp @ 48 VDC

5 mm

8 mm

5 mm

8 mm

8 mm

8 mm

5 mm

8 mm

13 mm

5 mm

8 mm

8 mm

8 mm

5 mm

13 mm

21 mm

8 mm

8 mm

8 mm

8 mm

5 mm

21 mm

21 mm

8 mm

13 mm

8 mm

8 mm

5 mm

7.5 mètres

21 mm

21 mm

33 mm

13 mm

13 mm

8 mm

8 mm

5 mm

"* Le disjoncteur tableau ci-dessus de dimensionnement et chef d'orchestre est uniquement valable"

"pour les hypothèses suivantes."

"1. Pas plus de 3 conducteurs sont regroupés à l'intérieur d'une gaine ou conduites à l'extérieur des espaces de moteur."

"2. Chaque conducteur a 105oc temp, évalué à isolation."

"3. Pas plus d'une chute de tension de 5 % a permis à la puissance du moteur complet en fonction des besoins de puissance produit publié."

BOAT RIGGING AND PRODUCT INSTALLATION:

For safety and compliance reasons, we recommend that you follow American Boat and Yacht Council (ABYC) standards when rigging your boat. Altering boat wiring should be completed by a qualifi ed marine technician. The following specifi cations are for general guidelines only:

CAUTION: These guidelines apply to general rigging to support your Minn Kota motor. Powering multiple motors or additional electrical devices from the same power circuit may impact the recommended conductor gauge and circuit breaker size. If you are using wire longer than that provided with your unit, follow the conductor gauge and circuit breaker sizing table below. If your wire extension length is more than 25 feet we recommend that you contact a qualifi ed marine technician.

An over-current protection device (circuit breaker or fuse) must be used. Coast Guard requirements dictate that each ungrounded current-carrying conductor must be protected by a manually reset, trip-free circuit breaker or fuse. The type (voltage and current rating) of the fuse or circuit breaker must be sized accordingly to the trolling motor used. The table below gives recommended guidelines for the circuit breaker sizing.

Reference:

United States Code of Federal Regulations: 33 CFR 183 - Boats and Associated Equipment

ABYC E-11: AC and DC Electrical Systems on Boats.

*Conductor Gauge and Circuit Breaker Sizing Table

Motor

Thrust

Max

Amp

Draw

30

Circuit Breaker

5 feet

30#

40#, 45#

50#, 55#

70#

80#

101#

112#

E-Drive

46

52

40

42

50

42

56

50 Amp @ 12 VDC

60 Amp @ 12 VDC

10 AWG

10 AWG

8 AWG

50 Amp @ 24 VDC 10 AWG

60 Amp @ 24 VDC

50 Amp @ 36 VDC

8 AWG

8 AWG

60 Amp @ 36 VDC 8 AWG

50 Amp @ 48 VDC 10 AWG

Wire Extension Length

10 feet 15 feet 20 feet

10 AWG

8 AWG

6 AWG

10 AWG

8 AWG

8 AWG

8 AWG

10 AWG

8 AWG

6 AWG

4 AWG

8 AWG

8 AWG

8 AWG

8 AWG

10 AWG

6 AWG

4 AWG

4 AWG

8 AWG

6 AWG

8 AWG

8 AWG

10 AWG

*The conductor and circuit breaker sizing table above is only valid for the following assumptions.

1. No more than three (3) conductors are bundled together inside a sheath or conduit outside of engine spaces.

2. Each conductor has 105 degree C temp rated insulation.

3. No more than 5% voltage drop allowed at full motor power based on published product power requirements.

25 feet

4 AWG

4 AWG

2 AWG

6 AWG

6 AWG

8 AWG

8 AWG

10 AWG

"BATEAU GRÉEMENT ET PRODUIT DE L'INSTALLATION :"

"Pour des raisons de sécurité et de conformité, nous recommandons de suivre les normes de l’American"

"Boat And Yacht Council (ABYC) lorsque truquer votre bateau. Modifi er le câblage du bateau doit être complété par un technicien marin qualifi é. Les spécifi cations suivantes sont uniquement des directives générales :"

"Avertissement : Ces directives s'appliquent au gréement générale à l'appui de votre moteur Minn Kota."

"Alimenter plusieurs moteurs ou des dispositifs électriques supplémentaires depuis le même circuit de puissance peut infl uencer la taille recommandée de la jauge du conducteur et disjoncteur. Si vous utilisez fi l plus long que celui fourni avec votre unité, suivre le conducteur jauge et le disjoncteur dimensionnement tableau ci-dessous.

Si votre fi l longueur d’extension est plus de 7.5 metres nous recommandons que vous contacter un technicien marin qualifi é."

"Un dispositif de protection de surintensité (disjoncteur ou fusible) doit être utilisé. Les exigences de"

"la Garde-Côte américain disent que chaque conducteur sans fondement de porteurs de courant doit être protégé par un disjoncteur mise en circuit, à déclenchement libre ou un fusible. Le type (tension et courant nominal) du fusible ou disjoncteur doit être dimensionné en conséquence pour le moteur utilisé. Le tableau ci-dessous donne les directives pour le calibrage de disjoncteur."

“Référence :”

“United States Code of Federal Regulations : CFR 33 183 – bateaux et équipement connexe”

“ABYC E-11: AC et DC des systèmes électriques à bord de bateaux”

"* Jauge de conducteur et disjoncteur Table de dimensionnement Longueur totale de chef d'orchestre “

Moteur poussée

Max

Ampère

Disjoncteur

50 Amp @ 12 VDC

1.5 mètres

5 mm

Fil Longueur d'extension

3 mètres

5 mm

4.5 mètres

8 mm

6 mètres

13 mm 30#

40#, 45#

50#, 55#

70#

80#

101#

112#

E-Drive

56

46

52

40

30

42

50

42

60 Amp @ 12 VDC

50 Amp @ 24 VDC

60 Amp @ 24 VDC

50 Amp @ 36 VDC

60 Amp @ 36 VDC

50 Amp @ 48 VDC

5 mm

8 mm

5 mm

8 mm

8 mm

8 mm

5 mm

8 mm

13 mm

5 mm

8 mm

8 mm

8 mm

5 mm

13 mm

21 mm

8 mm

8 mm

8 mm

8 mm

5 mm

21 mm

21 mm

8 mm

13 mm

8 mm

8 mm

5 mm

7.5 mètres

21 mm

21 mm

33 mm

13 mm

13 mm

8 mm

8 mm

5 mm

"* Le disjoncteur tableau ci-dessus de dimensionnement et chef d'orchestre est uniquement valable"

"pour les hypothèses suivantes."

"1. Pas plus de 3 conducteurs sont regroupés à l'intérieur d'une gaine ou conduites à l'extérieur des espaces de moteur."

"2. Chaque conducteur a 105oc temp, évalué à isolation."

"3. Pas plus d'une chute de tension de 5 % a permis à la puissance du moteur complet en fonction des besoins de puissance produit publié."

17

PROPELLER REPLACEMENT:

• Disconnect motor from battery prior to changing the propeller.

• Hold the propeller and loosen the prop nut with a pliers or a wrench.

• Remove prop nut and washer. If the drive pin is sheared/broken, you will need to hold the shaft steady with a screwdriver blade pressed into the slot on the end of the shaft.

• Turn the old prop to horizontal (as illustrated) and pull it straight off. If the drive pin falls out, push it back in.

• Align new propeller with drive pin.

• Install prop washer and prop nut.

• Tighten prop nut 1/4 turn past snug. [25-35 inch lbs.] Be careful, over tightening can damage prop.

Slot End

Extrémité fendue

Weedless Propeller

Hélice anti-herbe

Prop nut

Écrou de l’hélice

18

Washer

Rondelle Drive pin

Goupille d’entraînement

CAUTION: DISCONNECT THE MOTOR FROM THE BAT-

TERY BEFORE BEGINNING ANY PROP WORK OR MAINTE-

NANCE.

PRÉCAUTION : DÉBRANCHEZ LE MOTEUR DE LA BATTERIE

AVANT D’ENTREPRENDRE L’ENTRETIEN DE L’HÉLICE.

REMPLACEMENT DE L’HÉLICE :

• Débranchez le moteur de la batterie avant de changer l’hélice.

• Saisissez l’hélice et desserrez l’écrou avec une pince ou une clé.

• Retirez l’écrou et la rondelle de l’hélice. Si la goupille d’entraînement est cassée ou cisaillée, immobilisez l’arbre avec un tournevis pressé dans la fente à l’extrémité de l’arbre.

• Mettez l’hélice à l’horizontale (schéma ci-contre) et tirez l’hélice droit sur son axe. Si la goupille d’entraînement sort, remettez-la en place.

• Alignez l’hélice neuve sur la goupille d’entraînement.

• Posez la rondelle et l’écrou.

• Serrez l’écrou de 1/4 de tour après contact [3-4 Nm]. Faites attention, un serrage excessif peut endommager l’hélice.

MAXIMIZER™:

The built-In Maximizer’s electronics create pulse width modulation to provide longer running time and extended battery life. With the Maximizer speed control, you may, in some applications, experience interference in your depth finder display. We recommend that you use a separate deep cycle marine battery for your trolling motor and that you power the depth finder from the starting

/ cranking battery. If problems still persist, call our service department at 1-800-227-6433.

MAXIMIZER™:

Les circuits électroniques incorporés du Maximizer créent des impulsions modulées pour prolonger le temps de fonctionnement et la vie de la batterie.

Au moyen de la commande de vitesse du Maximizer, vous pouvez, dans quelques cas, expérimenter des interférences sur l’affichage de votre détecteur de profondeur. Nous conseillons l’emploi d’une batterie marine à cycles variables séparée pour votre moteur de pêche à la traîne et d’alimenter le détecteur de profondeur avec la batterie de démarrage.

Si les problèmes persistent toujours, appelez notre service au client au 1-800-227-6433.

MAINTENANCE:

1. After use, these units should be rinsed with fresh water, then wiped down with a cloth dampened with an aqueous based silicone spray such as Armor All®. This series of motors is not equipped for salt water exposure.

2. The propeller must be cleaned of weeds and fishing line. The line can get behind the prop, damage the seals and allow water to enter the motor. Check this after every 20 hours of operation.

3. Before each use, check to see that the prop nut is secure.

4. To prevent accidental damage during trailering or storage, disconnect the battery whenever the motor is off of the water. For prolonged storage, lightly coat all metal parts with an aqueous based silicone spray.

5. For maximum performance, restore battery to full charge before each use.

6. Keep battery terminals clean with fine sandpaper or emery cloth.

7. The weedless wedge propeller is designed to provide absolute weed free operation with very high efficiency. To maintain this top performance, the leading edge of the blades must be kept smooth. If they are rough or nicked from use, restore to smooth by sanding with fine sandpaper.

8. Grease latch pins periodically to prevent binding or sticking.

9. The 5/16” Allen screw that attaches the motor to the mount should be periodically tightened to 10-12 ft/lbs to prevent motor stowing problems. Tighten the Allen screw when the mount is in the deployed position.

ENTRETIEN :

1. Après chaque utilisation, rincez le moteur à l’eau douce puis essuyez-le avec un chiffon imprégné de silicone tel que l’Armorall

®

. Les moteurs de cette série ne sont pas prévus pour fonctionner dans l’eau de mer.

2. Nettoyez l’hélice et débarrassez-la des herbes et des fils de pêche. Les fils peuvent passer derrière l’hélice, user les joints et laisser l’eau pénétrer dans le moteur. Effectuez cette inspection toutes les 20 heures d’utilisation.

3. Avant chaque utilisation, assurez-vous que l’écrou de l’hélice est bien serré.

4. Pour un remisage prolongé, débranchez la batterie et enduisez toutes les parties métalliques d’une fine couche de silicone pulvérisée.

5. Pour des performances maximales, rechargez la batterie à fond avant chaque utilisation.

6. Veillez à la propreté des bornes de la batterie, nettoyez-les avec du papier de verre fin ou de la toile émeri.

7. L’hélice à bord anti-herbe est prévue pour assurer un fonctionnement sans enroulement d’herbe et une grande efficacité. Maintenez le bord d’attaque des pales lisse pour maintenir ces performances optimales. Si le bord d’attaque est émoussé, poncez-le avec du papier de verre fin.

8. Le loquet de graisse épingle périodiquement pour prévenir le fait d’attacher ou collant.

9. Le 5/16” la vis d’Allen qui attache le moteur au mont devrait être périodiquement serré à 10-12 ft/lbs pour prévenir des problèmes rangeants automobiles. Serrez la vis d’Allen quand le mont est dans la position déployée.

19

TROUBLESHOOTING:

1. Motor fails to run or lacks power:

• Check battery connections for proper polarity.

• Make sure terminals are clean and corrosion free. Use fine sandpaper or emery cloth to clean terminals.

• Check battery water level. Add water if needed.

2. Motor loses power after a short running time:

• Check battery charge, if low, restore to full charge.

3. Motor is difficult to steer:

• Check steering cables for proper tension. Adjust as necessary.

4. You experience prop vibration during normal operation:

• Remove and rotate the prop 180°. See removal instructions in prop section.

5. Unit difficult to deploy:

• Lubricate the latch pins. Stow and deploy motor a few times until latch pins latch freely.

6. Motor drains battery when not in use.

Motors equipped with a Maximizer control board, will draw a small amount of current when connected to the battery, this is normal. To prevent battery drain, disconnect power to the motor when the boat is not in use.

7. Lift-assist not functioning:

• Ensure lift-assist pin was installed prior to motor use.

8. Motor shaft falls to one side of the motor shaft yoke when stowing.

• The 5/16” Allen screw that attaches the motor to the mount should be periodically tightened to 10-12 ft/lbs.

Tighten the Allen screw when the mount is in the deployed position.

NOTE:

For all other malfunctions, see enclosed authorized service center listing for nearest service center.

20

DÉPANNAGE :

1. Le moteur ne tourne pas ou manque de puissance :

• Vérifiez la polarité du raccordement à la batterie.

• Assurez-vous que les bornes de la batterie sont propres et ne sont pas corrodées. Nettoyez-les avec du papier de verre fin ou de la toile émeri.

• Vérifiez le niveau d’eau de la batterie. Ajoutez-en s’il le faut.

2. Le moteur perd de sa puissance après un court moment de fonctionnement :

• Vérifiez la charge de la batterie et rechargez-la si elle est basse.

3. Le moteur est difficile à diriger :

• Vérifiez la tension du câble de direction. Réglez-la s’il le faut.

4. Des vibrations se font sentir lors du fonctionnement normal de l’hélice :

• Déposez l’hélice et tournez-la de 180°. Voyez les instructions de dépose dans la section sur l’hélice.

5. Unité difficile à déployer :

• Le ressort au pas du gaz se détent après de longues périodes au repos. Rangez et déployez le moteur plusieurs fois jusqu’à ce que les goupilles de verrouillage s’engagent librement.

6. Trolling moteur draine la batterie lorsqu’elle n’est pas utilisée.

Switch MOM / OFF / CON passer sur pied pour position

OFF lorsqu’il n’est pas utilisé. Trolling moteur épuiser la batterie si l’interrupteur est à gauche dans MOM

(momentanée) ou CON (continu) position.

7. Printemps du gaz non fonctionnement:

•Garantissez que l’épingle printanière du gaz a été installée avant l’utilisation

8. Le puits automobile tombe à un côté du joug de puits automobile en rangeant.

• le 5/16” la vis d’Allen qui attache le moteur au mont devrait

être périodiquement serrée à 10-12 ft/lbs. Serrez la vis d’Allen quand le mont est dans la position déployée.

REMARQUE :

Pour tout autre dysfonctionnement, voyez la liste ci-jointe pour trouver le centre de service après-vente agréé le plus proche.

REPAIR AND TROUBLESHOOTING

We off er several options to help you troubleshoot and/or repair your product. Please read through the options listed below.

FREQUENTLY ASKED QUESTIONS

Did you know that we have over 100 FAQ’s to help answer all of your Minn Kota questions? Visit www.minnkotamotors.com and click on “Frequently Asked Questions” under the “Service” tab to fi nd an answer to your question.

http://www.minnkotamotors.com/service/faq.aspx?linkidentifi er=id&itemid=817

AUTHORIZED SERVICE CENTERS

Minn Kota has over 300 authorized service centers in the United States and Canada where you can purchase parts or get your products repaired. Please visit www.minnkotamotors.com and click on “Service Center Locator” under the “Service” tab to locate a service center in your area. http://www.minnkotamotors.com/service/asclocator.aspx

CALL US (FOR U.S. AND CANADA)

are calling to order parts, please have the 11-character serial number from your product, specifi c part numbers, and credit card information available. This will help expedite your call and allow us to provide you with the best customer service possible. You can reference the parts list located in your manual to identify the specifi c part numbers.

EMAIL US

You can email our customer service department with questions regarding your Minn Kota products. To email your quesiton, visit www.minnkotamotors.com and click on “Contact Us” under the “Service” tab.

http://www.minnkotamotors.com/service/contact.aspx

21

22

LIMITED LIFETIME WARRANTY ON COMPOSITE SHAFT,

LIMITED TWO-YEAR WARRANTY ON ENTIRE PRODUCT:

Composite Shaft

Johnson Outdoors Marine Electronics, Inc. warrants to the original purchaser that the composite shaft of the purchaser’s Minn Kota® trolling motor is free from defects in materials and workmanship appearing within the original purchaser’s lifetime. Johnson Outdoors Marine Electronics, Inc. will provide a new shaft, free of charge, to replace any composite shaft found to be defective more than two (2) years after the date of purchase. Providing such a new shaft shall be the sole and exclusive liability of Johnson Outdoors

Marine Electronics, Inc. and the sole and exclusive remedy of the purchaser for breach of this warranty; and purchaser shall be responsible for installing, or for the cost of labor to install, any new composite shaft provided by

Johnson Outdoors Marine Electronics, Inc.

Entire Product

Johnson Outdoors Marine Electronics, Inc. warrants to the original purchaser that the purchaser’s entire Minn Kota® trolling motor is free from defects in materials and workmanship appearing within two (2) years after the date of purchase. Johnson Outdoors Marine Electronics, Inc. will, at its option, either repair or replace, free of charge, any parts, including any composite shaft, found to be defective during the term of this warranty. Such repair or replacement shall be the sole and exclusive liability of Johnson Outdoors

Marine Electronics, Inc. and the sole and exclusive remedy of the purchaser for breach of this warranty.

Terms Applicable to Both Warranties

These limited warranties do not apply to motors used commercially or in salt water, nor do they cover normal wear and tear, blemishes that do not affect the operation of the motor, or damage caused by accidents, abuse, alteration, modification, misuse or improper care or maintenance. DAMAGE TO

MOTORS CAUSED BY THE USE OF REPLACEMENT PROPELLERS OR

OTHER REPLACEMENT PARTS NOT MEETING THE DESIGN SPECIFI-

CATIONS OF THE ORIGINAL PROPELLER AND PARTS WILL NOT BE

COVERED BY THIS LIMITED WARRANTY. The cost of normal maintenance or replacement parts which are not defective are the responsibility of the purchaser.

To obtain warranty service in the U.S., the motor or part believed to be defective, and proof of original purchase (including the date of purchase), must be presented to a Minn Kota® Authorized Service Center or to Minn

Kota®’s factory service center in Mankato, MN. Any charges incurred for service calls, transportation or shipping/freight to/from the Minn Kota®

Authorized Service Center or factory, labor to haul out, remove, re-install or re-rig products removed for warranty service, or any other similar items are the sole and exclusive responsibility of the purchaser. Motors purchased outside of the U.S. (or parts of such motors) must be returned prepaid with proof of purchase (including the date of purchase and serial number) to any

Authorized Minn Kota® Service Center in the country of purchase. Warranty service can be arranged by contacting a Minn Kota® Authorized Service

Center listed on the enclosed sheet, or by contacting the factory at 1-800-

227-6433, 1-507-345-4623 or fax 1-800-527-4464. Note: Do not return your

Minn Kota® motor or parts to your retailer. Your retailer is not authorized to repair or replace them.

THERE ARE NO EXPRESS WARRANTIES OTHER THAN THESE LIMIT-

ED WARRANTIES. IN NO EVENT SHALL ANY IMPLIED WARRANTIES

(EXCEPT ON THE COMPOSITE SHAFT), INCLUDING ANY IMPLIED

WARRANTIES OF MERCHANTABILITY OR FITNESS FOR PARTICULAR

PURPOSE, EXTEND BEYOND TWO YEARS FROM THE DATE OF PUR-

CHASE. IN NO EVENT SHALL JOHNSON OUTDOORS MARINE ELEC-

TRONICS, INC. BE LIABLE FOR INCIDENTAL, CONSEQUENTIAL OR

SPECIAL DAMAGES.

Some states do not allow limitations on how long an implied warranty lasts or the exclusion or limitation of incidental or consequential damages, so the above limitations and/or exclusions may not apply to you. This warranty gives you specific legal rights and you may also have other legal rights which vary from state to state.

“WARNING: This product contains chemical(s) known to the state of California to cause cancer and/or reproductive toxicity.”

GARANTIE À VIE LIMITÉE SUR L’ARBRE COMPOSITE, GARANTIE

LIMITÉE À DEUX ANS POUR TOUT LE PRODUIT:

Arbre composite

Johnson Outdoors Marine Electronics, Inc. garantit à l’acheteur d’origine que l’arbre composite du moteur de pêche Minn Kota® est exempt de tout défaut de matériaux et de fabrication à vie. Johnson Outdoors Marine

Electronics, Inc. fournira un arbre neuf gratuitement pour remplacer tout arbre composite défectueux plus de deux ans après la date d’achat. Fournir un arbre neuf est la seule obligation de Johnson Outdoors Marine

Electronics, Inc. et la seule réparation de l’acheteur pour la rupture de garantie. L’acheteur est responsable de la pose ou du prix de la main d’ouvre pour la pose de tout arbre composite neuf fourni par Johnson Outdoors

Marine Electronics, Inc.

Pour tout le produit

Johnson Outdoors Marine Electronics, Inc. garantit à l’acheteur d’origine que l’ensemble du moteur de pêche Minn Kota® est exempt de tout défaut de matériaux et de fabrication deux (2) ans après la date d’achat. Johnson

Outdoors Marine Electronics, Inc. décidera de la réparation ou du remplacement gratuit de toute pièce, y compris de l’arbre composite, défectueuse pendant la durée de cette garantie. Cette réparation ou remplacement est la seule responsabilité de Johnson Outdoors Marine Electronics, Inc. et la seule réparation de l’acheteur pour la rupture de garantie.

Termes applicables aux deux garanties

Cette garantie limitée ne couvre pas les moteurs utilisés à des fins commerciales ou dans l’eau salée, ni l’usure normale et les pannes, les défauts d’aspect qui n’affectent pas le fonctionnement du moteur ou les dommages causés par un accident, un usage abusif, des altérations, des modifications, une utilisation non conforme à l’usage prévu ou un entretien incorrect. Toute modification, altération ou l'emploi de pièces autres que Minn Kota sur un moteur Minn Kota annule la garantie d'usine. Ceci comprend toute altération de l'hélice ou l'emploi d'hélice de marché secondaire de marque autre que

Minn Kota. LES DÉGÂTS AUX MOTEURS CAUSÉS PAR L’EMPLOI

D’HÉLICES OU AUTRES PIÈCES DE RECHANGE NE RESPECTANT PAS

LES SPÉCIFICATIONS DE CONCEPTION DE L’HÉLICE ET PIÈCES D’O-

RIGINE NE SERONT PAS COUVERTS PAR CETTE GARANTIE LIMITÉE.

Le coût de l’entretien normal ou le remplacement de pièces qui ne sont pas défectueuses restent à la charge du propriétaire.

Pour obtenir un service sous garantie aux USA, présenter le moteur ou la pièce défectueuse et la preuve d’achat d’origine (y compris la date d’achat)

à un centre d’entretien agréé Minn Kota® ou à l’usine Minn Kota® à

Mankato, MN. Tout frais encourus au cours d’appels d’entretien, de port ou de fret au ou du Centre de réparation de l’usine Minn Kota®, de main d’ouvre pour le transport, la dépose, la pose ou le raccordement des produits retirés pour des réparations sous garantie ou tout autre article similaire sont

à la charge exclusive de l’acheteur seul.

De plus, tous les frais de téléphone et de port aller et retour au centre de réparation Minn Kota® restent à la charge du propriétaire. Les moteurs achetés en dehors des USA (ou les pièces de ces moteurs) doivent être renvoyés port payé avec la preuve d’achat (y compris la date d’achat et le numéro de série) à n’importe quel centre de réparation dans le pays d’achat. Pour obtenir l’autorisation préalable contacter un centre de service après-vente agréé Minn Kota® figurant sur la liste ci-jointe ou l’usine par téléphone au 1-800-227-6433, 1-507-345-4623 ou par télécopie au 1-800-

527-4464. Ne pas retourner le moteur ou les pièces Minn Kota® au concessionnaire. Ce dernier n’est pas autorisé à les réparer ou à les remplacer. IL

N’EXISTE AUCUNE GARANTIE EXPLICITE ET AU-DELÀ DE CES

GARANTIES LIMITÉES. EN AUCUN CAS N’IMPORTE QUELLES

GARANTIES TACITES (SAUF CELLE DE L’ARBRE COMPOSITE) Y

COMPRIS TOUTES GARANTIES TACITES EN RAPPORT AVEC LA

QUALITÉ MARCHANDE OU L’UTILISATION À UN BUT PARTICULIER

DOIVENT S’ÉTENDRE AU-DELÀ DE DEUX ANS À PARTIR DE LA DATE

D’ACHAT. EN AUCUN CAS JOHNSON OUTDOORS MARINE ELEC-

TRONICS, INC. NE POURRA ÊTRE TENU RESPONSABLE DE DOM-

MAGES DIRECTS OU INDIRECTS.

Certains états interdisant des limitations de durée de couverture, il se peut que certaines des exclusions cidessus ne soient pas applicables. Cette garantie couvre des droits spécifiques, mais les droits varient d’un état à l’autre.

ENVIRONMENTAL COMPLIANCE STATEMENT:

It is the intention of Johnson Outdoors Marine Electronics, Inc. to be a responsible corporate citizen, operating in compliance with known and applicable environmental regulations, and a good neighbor in the communities where we make or sell our products.

WEEE Directive:

EU Directive 2002/96/EC “Waste of Electrical and Electronic Equipment Directive (WEEE)” impacts most distributors, sellers, and manufacturers of consumer electronics in the European Union. The WEEE Directive requires the producer of consumer electronics to take responsibility for the management of waste from their products to achieve environmentally responsible disposal during the product life cycle.

WEEE compliance may not be required in your location for electrical & electronic equipment (EEE), nor may it be required for EEE designed and intended as fixed or temporary installation in transportation vehicles such as automobiles, aircraft, and boats. In some European Union member states, these vehicles are considered outside of the scope of the Directive, and EEE for those applications can be considered excluded from the WEEE Directive requirement.

This symbol (WEEE wheelie bin) on product indicates the product must not be disposed of with other household refuse. It must be disposed of and collected for recycling and recovery of waste EEE. Johnson Outdoors Marine Electronics, Inc. will mark all EEE products in accordance with the WEEE Directive. It is our goal to comply in the collection, treatment, recovery, and environmentally sound disposal of those products; however, these requirement do vary within European

Union member states. For more information about where you should dispose of your waste equipment for recycling and recovery and/or your European Union member state requirements, please contact your dealer or distributor from which your product was purchased.

Disposal:

Minn Kota motors are not subject to the disposal regulations EAG-VO (electric devices directive) that implements the WEEE directive. Nevertheless never dispose of your Minn Kota motor in a garbage bin but at the proper place of collection of your local town council.

Never dispose of battery in a garbage bin. Comply with the disposal directions of the manufacturer or his representative and dispose of them at the proper place of collection of your local town council.

DÉCLARATION DE CONFORMITÉ ENVIRONNEMENTALE :

Johnson Outdoors Marine Electronics, Inc. a l’intention d’être une corporation responsable, fonctionnant en conformité avec les règlements environnementaux connus et applicables, et d’agir en tant que bon voisin dans les communautés où nous fabriquons ou vendons nos produits.

Directive WEEE :

La Directive 2002/96/EC de l’Union européenne traitant des déchets d’équipement électriques et électroniques, soit “Waste of

Electrical and Electronic Equipment (WEEE)”, affecte la plupart des distributeurs, vendeurs et fabriquants de produits électroniques dans l’Union européenne. La directive WEEE demande que le fabriquant de produits électroniques se charge de la gérance des déchets provenant de leurs produits afin de s’en débarrasser d’une manière responsable par rapport à l’environnement au cours du cycle de vie du produit.

Respecter la directive WEEE peut ne pas être exigé où vous vous trouvez en ce qui concerne l’équipement électrique et électronique (EEE), comme ne pas être exigé pour l’équipement électrique et électronique conçu et destiné à des installations temporaires ou permanentes dans les véhicules de transport comme les automobiles, avions et bateaux. Dans quelques pays membres de l’Union européenne, ces véhicules sont considérés comme au-delà des limites de la directive et l’équipement électrique et

électronique pour ces applications peut être considéré exclus des exigences de la directive WEEE.

Ce symbole (roue WEEE) sur un produit indique que le produit ne doit pas être jeté parmi les déchets domestiques. Il doit être mis au rebut et ramassé pour le recyclage et la récupération de déchet d’équipement électrique et électronique. Johnson Outdoors

Marine Electronics, Inc. marquera tout équipement électrique et électronique selon la directive WEEE. Nous avons pour but de respecter le ramassage, le traitement, la récupération et la mise au rebut raisonnable par rapport à l’environnement de ces produits ; néanmoins, ces exigences varient parmi les pays membres de l’Union européenne. Pour plus de renseignements sur où mettre au rebut les déchets de votre équipement afin de les recycler ou les récupérer et/ou sur les exigences de votre pays membre de l’Union européenne, veuillez contacter le concessionnaire ou distributeur de qui vous avez acheté le produit.

Disposition :

Minn Kota les moteurs ne sont pas soumis aux règlements de disposition EAG-VO (la directive d’artifices électrique) qui exécute la directive WEEE. Ne débarrassez-vous quand même jamais de votre Minn Kota le moteur dans une boîte d’ordures, mais à l’endroit nécessaire de collection de votre conseil municipal local.

Ne débarrassez-vous jamais de la batterie dans une boîte d’ordures. Pliez-vous aux directions de disposition du fabricant ou de son représentant et débarrassez-vous d’eux à l’endroit nécessaire de collection de votre conseil municipal local.

23

24

FORTREX 80

80 LBS THRUST

24 VOLT / 52 AMPS

52” & 62” SHAFT

This page provides MinnKota® WEEE compliance disassembly instructions.

For more information about where you should dispose of your waste equipment for recycling and recovery and/or your European Union member state requirements, please contact your dealer or distributor from which your product was purchased.

Tools required but not limited to:

Flat Head screw driver, Phillips screw driver, Socket set,

Pliers, wire Cutters.

200

830

835

700

710

980

752

751

753

720 721

725

737

730

735

815

715

810

820

825

500

740

540

545

535

760

765

796

745

750

770

790

775

780

795

800

776

785

586

860

850

845

855

871

870

865

875

895

880

900

905

885

890

915

910

920

510

515

520

525

530

555

560

565

550

570

575

580

585

590

595

297

600

296

310

260

265

255

245

240

250

205

210

215

270

212

220

225

230

235

274

275

290

315

320

325

280

285

295

300

330

295

340

345

350

305

355

360

365

370

935

955

950

1000

1015

1020

715

932

1010 40

975

940

925

930

50

110

65

60

85

630

605

610

615

620

625

635

640

135

115

136

125

425

430

435

440

70

20

137

275

415

420

30

120

35

10

25

80

90

100

15

95

5 485

490

1

400

375

445

450

380

385

390

465

480

460

455

395

470

475

25

26

In the U.S.A., replacement parts may be ordered directly from MINN KOTA Parts Dept., 121 Power Drive,P.O. Box 8129 Mankato, Minnesota 56002-8129. In

Canada, parts may be ordered from any of the Canadian Authorized Service Centers shown on the enclosed list. Be sure to provide the model

and serial

numbers of your motor when ordering parts. Please use the correct part numbers from the parts list. Payment for any parts ordered from the MINN KOTA parts department, may be by cash, personal check, Discover Card, MasterCard or VISA. To order, call 1-800-227-6433 or FAX 1-800-527-4464.

Item P/N Description Qty Item P/N Description Qty

200 2990140

205 2282730

210 2285605

2285606

212 2285616

215 2280200

220 2232360

225 2261730

230 2267800

235 2996247

240 2301310

245 2261905

250 2262221

255 2267800

260 2223430

265 2261901

270 2282500

274 2372100

275 2263201

280 2053414

285 2372100

290 2265110

295 2355410

1 2316217

2316219

2326241

2326242

24V Motor 52” FW

24V Motor 62” FW

24V Motor US2 52”

24V Motor US2 62”

5 2-100-214 Armature assembly

10 140-010 Bearing

Retaining ring 15 788-040

20 2-200-160 Center housing assemby

25 2-300-160

30 421-276

Brush end housing assembly

9421-289 Plain end housing US2 52”

9421-290 Plain end housing US2 62”

1

Plain end housing assembly STD 1

1

1

1

1

1

1

1

35 144-017

40 880-025

Flange bearing

Seal

50 188-094 Brush

60 9-738-004 Brush plate assembly

65 975-041

70 701-043

80 701-009

85 830-027

90 830-094

95 990-051

100 990-052

110 973-025

115 992-010

120 990-045

125 582-013

135 640-020

136 640-125

137 640-317

Brush spring

O-ring, motor

O-ring, thru-bolt

Screw, 10-32 x 2

Thru-bolt

Washer, steel

Washer, nylatron

Spacer, brush plate

Washer, Belleville

Spacer, thrust

Clip, retaining, short, US2 only

Leadwire, black

Leadwire, red

Groundwire, brown, US2 only

2

1

2

2

2

2

2

2

1

1

1

1

2

2

2

1

1

2

1

1

Indicator assembly

Spring, indicator

Decal, Cover 80#, fw

Decal, Cover 80# US2, fw

Decal, Control box, fw

Cover, control box

Pulley, cable drum

Washer, nylon

Gear, indicator

Top bearing, pinion drive

Screw 8-18 x 1/2

Bracket, indicator

Indicator, drive

Gear, indicator

Screw 8 x 3/4

Bracket, conduit

Control box

8-18 x 5/8

Clamp, wire harness

8-32 x 1/2 tri-lobe

Screw 8-18 x 2/8

Boot, control box

Shrik tube 3/8

1

1

1

1

2

1

1

1

1

1

1

1

1

2

4

1

1

1

2

3

4

1

3

460 2266412

465 2264056

470 2264511

475 2372100

480 2223455

485 2265126

490 2378600

n

2991550

500 2073102

510 2071550

515 2072621

520 2071718

525 2071555

530 2281505

535 2075120

540 2263422

545 2281700

n 2991754

2991755

550 2281942

555 2280001

560 2071541

565 2282700

296 2335400

297 2375400

300 2264015

305 2265430

310 2261220

315 2267505

320 2267515

325 2211410

330 2218200

340 2993705

345 2260810

350 2302732

355 2994496

360 2263000

365 2280115

370 2263466

375 2263210

380 2263140

385 2372100

390 2261714

395 2265115

400 2254031

415 2332103

420 2260511

425 2266610

430 2992104

435 2262301

440 2266401

445 2301310

450 2266413

455 2332103

Shrink Tube 1/2” OD x 2”

Shrink Tube 1/4” OD x 1 3/4”

Light, indicator

Cable jacket, 5’

Wire harness, max

Cable assembly, right, 5’

Cably assembly, left, 5’

Cable extension, US2 175”

Fuse holder assembly US2 only

Push button w/ magnet

Clip, reed sensor

Spring, pedal button

Foot pedal w/ plug

E-ring, knob

Knob, speed control VARS

Screw 1/4-20 x 2

Bracket, conduit adjustment

Nylock keeper

Screw 8-18 x 5/8

Washer, max foot pedal

Boot, foot pedal

Switch, mom/off/con

Screw 6-20 x 3/8

Pin, pivot, foot pedal

Decal, on/off switch

Foot pedal base

Pully, foot pedal

Cover, pulley

Screw 8-18 x 1/2

Tension Screw

Screw 6-20 x 3/8

Switch plate, foot pedal

Control board max 24/36

Bottom plate, max

Screw 8-18 x 5/8

Screw 10-32 x 1/2 zp

Bumper pad, foot pedal

Pop rivet, 3/16 x 3/4 alum

Clamp collar assembly

Nut, 1/4-28 ss

Collar clamp, “A” side

Pin, knurled

Washer #10 nylon retaining

Collar clamp, “B” side

Knob - Soft grip, FW

Pad, urethane, depth collar

Screw 5/16-18 x 1

Washer 5/16 Lock

Bow guard assembly 45”, 52”

Bow guard assembly 62”

Bracket, top

Bearing, top bracket

Spring sleeve, upper

Spring, bowguard

1

1

1

1

1

1

1

1

1

1

4

4

5

2

1

1

1

1

1

1

1

1

2

1

2

1

1

1

1

1

1

1

1

1

2

2

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

2

1

Item P/N

Fuera de los Estados Unidos, consultar la lista anexa para ubicar el Centro de servicio autorizado

MINN KOTA. No dejar de incluir el número del MODELO y el número de SERIE del motor para el cual se solicitan las piezas. Usar siempre los números de pieza correctos indicados en la lista de piezas.

Description Qty

570 2281525

575 2281520

580 2991725

585 2263423

586 2262632

590 2266000

595 2266260

600 2992086

2992088

605 2267307

610 2266116

615 2266001

620 2261622

625 2263453

630 2071560

635 2223468

Spacer, Spring 62” only

Spring sleeve, lower

Bracket, bottom

Screw 5/16-18 x 1 SHCS

Pin, spring 1/4 x 5/8

Bearing, ball, steel

Bearing race

Tube w/ bearing race 24”, 52”

Tube w/ bearing race 28 1/2”, 62” 1

Bushing outer tube

Bearing, Cartridge

Bearing, split ring

Collar half

Screw, 1/4-20 x 1 SHCS

1

1

1

1

2

1

1

3

1

1

640 2032006

2032007

n

2991747

700 2280800

710 2287303

715 2283409

Collar, Tube

Screw 8-32 x 7/16 flt hd

Tube 52”

Tube 62”

Mount, Fortrex, Long 80#

Link, bowguard mount, left

Bushing, upper pins

Screw, 1/4-20 x 1” FHSC

720 2880400 Pull grip assembly

721 2261732 Washer

725 2771601

730 2281516

735 2281702

737 2284212

740 2992322

745 2281530

750 2282608

751 2282602

Rope assembly

Spacer, inner arm

Washer, lock 1/4

Outer arm, Long

Rope guide assembly

Insert, threaded

Pin, 7/16 x 5 5/32

Pin, 3/8 x 3 3/4

752 2261505 Spacer

753 2263011

760 2223418

765 2993821

770 2042711

775 2283620

E-ring, 3/8 shaft

Screw, 1/4-20 x 1/2 BHCS

776 2282611

780 2281704

785 2280805

790 2283410

795 2288404

796 2281710

800 2282610

810 2280005

815 2282600

820 2281932

825 2281501

830 2282606

835 2283402

845 2282604

850 2283615

Inner arm assembly, long

Spring, torsion

Latch, safety

Pin, safety latch

Washer 7/16 nylon

Link, bowguard mount, right

Screw 1/4-20 x 1/2 PFH

Gas spring (cylinder), 80#, lg mt

Spacer, gas spring

Pin, upper, shock

Bearing, nyliner 7/16”

Pin, 7/16 x 4 7/8

Bracket, rear pivot

Yoke, shock mount

Pin, 7/16 x 4 1/2

Screw, set, 6-32 x 1/4

Pin, Knurled 5/16 x 2

Latch bar

1

1

1

1

1

1

2

1

2

1

1

2

1

1

1

1

1

2

2

1

1

1

4

1

2

1

1

1

2

1

4

1

1

2

1

1

4

1

2

1

1

2

Item P/N Description Qty

855 2283610

860 2287300

865 2282602

870 2263011

871 2280008

875 2282720

880 2773601

885 2261732

890 2373450

n 2993915

895 2288625

900 2283408

905 2283915

910 2073408

915 2286700

920 2283900

n 2993925

925 2288620

930 2283925

932 2285502

935 2281912

940 2323405

Bracket - latch/strap, rope pull

Bushing, rear pivot

Pin, 3/8 x 3 3/4

E-ring, 3/8 shaft

Bearing, Iglide

Spring, extension

Latch strap assembly, Long

Washer 8, nylon

Screw 8-18 x 3/8 2

Sideplate assembly, long, left, fw 1

Support, left sideplate

Screw 8 x 3/8

Sideplate, long, left, fw

Screw 1/4-20 x 7/8

Plug, spacer

Ramp, motor

Sideplate assembly, long, right, fw 1

Support, right sideplate

Sideplate, long, right, fw

Decal, Sideplate, fw

Base extrusion, long

Screw 1/4-20 x 1/2

950 2256300 Tiewrap

955 2261238 Leadwire

6

1

1

2

1

1

1

2

1

1

2

2

2

1

2

1

2

1

2

1

8

975 2773806

980 2991925

n

n

1000 2331160

1010 2262658

1015 2091701

1020 2093101

n

n

1378132

2994876

2994887

2889460

Strap hold down

Bracket stabilizer assembly

Propeller kit WW2

Propeller bag assy

Propeller WW2

Drive pin, large

Washer, prop, large

Nut, nylock, prop, large

Mounting hardware bag assy

Seal & Oring Kit

1

1

1

1

1

1

P/N 2284902 REV. AD ECN 34323 06/14

27

Minn Kota accessories available for your motor.

OnBoard Chargers

Portable Chargers

Quick Release Brackets

Stabilizer Kits

Circuit Breakers

Quick Plugs

Visit our website at www.minnkotamotors.com

© 2010 Johnson Outdoors Marine Electronics, Inc. p/n 2287100 REV. L ECN 33016 3-11

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
