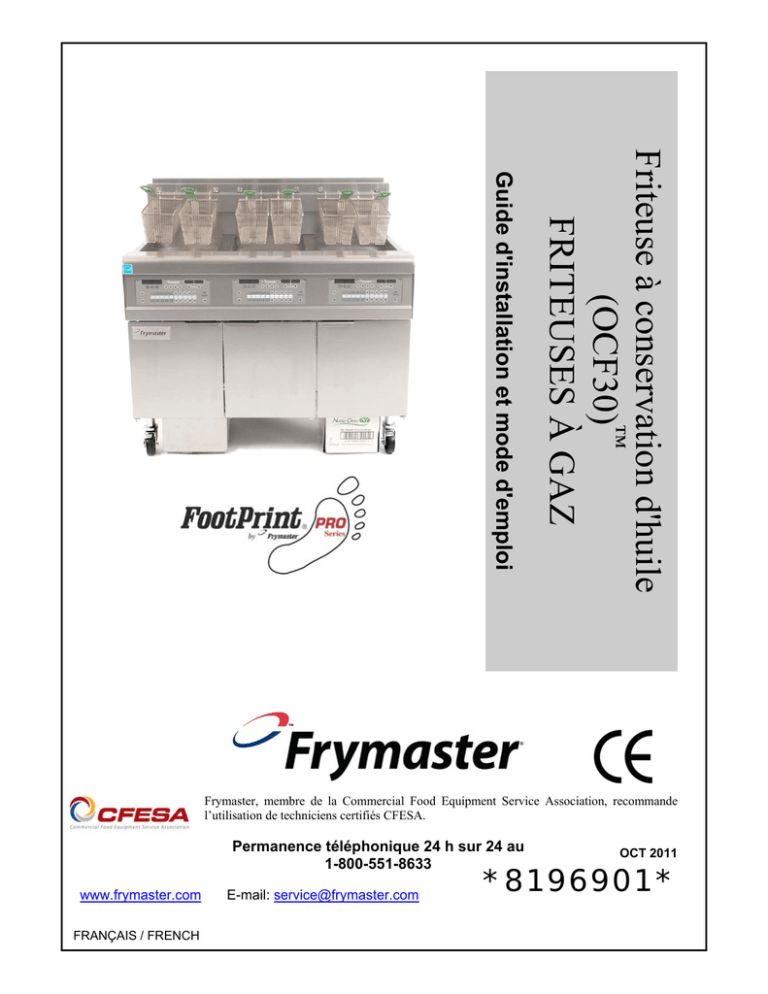

FRITEUSES À GAZ

Frymaster, membre de la Commercial Food Equipment Service Association, recommande l’utilisation de techniciens certifiés CFESA.

Permanence téléphonique 24 h sur 24 au

1-800-551-8633

www.frymaster.com

E-mail:

OCT 2011

*8196901*

FRANÇAIS / FRENCH

AVIS

SI DURANT LA PERIODE DE GARANTIE, LE CLIENT UTILISE UNE PIECE POUR CET EQUIPEMENT MANITOWOC

FOOD SERVICE AUTRE QU'UNE PIECE NON MODIFIEE NEUVE OU RECYCLEE ACHETEE DIRECTEMENT AUPRES

DE FRYMASTER DEAN OU DE L'UN DE SES SERVICES D’ASSISTANCE AGREES, ET/OU QUE LA PIECE UTILISEE

EST MODIFIEE ET NE CORRESPOND PLUS A SA CONFIGURATION D'ORIGINE, CETTE GARANTIE SERA ANNULEE.

EN OUTRE, FRYMASTER DEAN ET SES FILIALES NE POURRONT ETRE TENUS RESPONSABLES DE TOUTE

RECLAMATION, DOMMAGE OU DEPENSE SURVENANT DIRECTEMENT OU INDIRECTEMENT, EN TOUT OU PARTIE,

DE L’INSTALLATION DE TOUTE PIECE MODIFIEE ET/OU PIECE OBTENUE AUPRES D'UN CENTRE D'ASSISTANCE

NON-AGREE.

AVIS

Cet appareil est destiné à une utilisation professionnelle uniquement et doit seulement être utilisé par du personnel qualifié. L’installation, la maintenance et les réparations doivent être confiées à un centre de SAV agréé Frymaster

DEAN ou à un autre professionnel qualifié. Toute installation, maintenance ou réparation effectuée par du personnel non qualifié peut annuler la garantie du fabricant. Pour les définitions du « personnel qualifié », reportez-vous au chapitre 1 de ce manuel.

AVIS

Ce matériel doit être installé conformément aux codes locaux et nationaux appropriés du pays et/ou de la région d’installation. Reportez-vous aux SPÉCIFICATIONS DES CODES NATIONAUX dans le chapitre 2 de ce manuel.

AVIS AUX CLIENTS ÉTATS-UNIENS

Ce matériel doit être installé conformément au code standard de plomberie BOCA (Building Official and Code

Administrators International, Inc.) et du manuel d'assainissement des service alimentaire de la FDA (U.S. Food and

Drug Administration).

AVIS

Les dessins et les photos utilisés dans ce manuel visent à illustrer les procédures d’utilisation, de nettoyage et techniques et ne peuvent pas correspondre exactement aux procédures d'exploitation de gestion sur site.

AVIS AUX PROPRIÉTAIRES D’APPAREILS ÉQUIPÉS DE CONTRÔLEURS

ÉTATS-UNIS

Cet appareil est conforme à la partie 15 des règlements de la FCC. Son fonctionnement est sujet aux deux conditions suivantes : 1) Cet appareil ne risque pas de causer d’interférences nuisibles et 2) Cet appareil doit accepter toute interférence reçue, y compris les interférences pouvant causer un fonctionnement indésirable. Même si cet appareil est un appareil vérifié de classe A, il a montré qu’il pouvait se conformer aux limites de classe B.

CANADA

Cet appareil numérique n’émet pas de bruits radio-électriques dépassant les limites de classe A et B prescrites dans la norme NMB-003 édictée par le Ministère des Communications du Canada.

DANGER

L’installation, le réglage, la maintenance ou la réparation incorrecte et toute altération ou modification non autorisée risquent de causer des dégâts matériels, des blessures, ou des périls de mort. Lisez attentivement le mode d'emploi ainsi que les instructions d’installation et de maintenance avant d’installer ou d'entretenir cet équipement. Seul un personnel de maintenance qualifié a le droit de convertir cet appareil à l’utilisation d’un autre gaz que celui pour lequel il était configuré à l’origine.

DANGER

Aucune structure de la friteuse ne doit être modifiée ou supprimée pour faciliter son placement sous une hotte aspirante. Des questions ? Appelez la permanence téléphonique Frymaster Dean au 1-800-551-8633.

AVERTISSEMENT

Après l’installation de la friteuse à gaz et après toute maintenance du système à gaz d'une rampe de brûleurs, d'un robinet, des brûleurs, etc., vérifiez toute fuite d’huile éventuelle sur tous les branchements. Appliquez une épaisse solution savonneuse sur toutes les connexions et assurez-vous qu’il n’y a pas de formation de bulles. Il ne doit pas y avoir d’odeur de gaz.

AVIS

L’État du Massachusetts exige que tous les produits à gaz soient installés par un plombier ou un tuyauteur qualifié.

ii

DANGER

Des moyens adéquats doivent être utilisés pour limiter le mouvement des friteuses sans reposer sur les les tuyaux de raccordement de gaz. Les friteuses uniques sur pieds doivent être stabilisées en installant des sangles de fixation. Toutes les friteuses équipées de roulettes doivent être stabilisées en installant des chaînes de retenue. Si un tuyau à gaz flexible est utilisé, un câble de retenue doit être raccordé en permanence lorsque la friteuse est en

cours d'utilisation.

AVERTISSEMENT

Aucune garantie n'est apportée aux friteuses Frymaster utilisées dans une installation ou une concession mobile ou marine. La garantie de protection est seulement offerte conformément avec la procédure décrite dans le présent manuel. Éviter les conditions d'utilisation en concession mobile ou marine pour assurer des performances optimum.

DANGER

Le rebord avant de la friteuse n’est pas une marche ! Ne montez pas sur la friteuse. Sous peine d’encourir des blessures graves si vous glissez ou entrez en contact avec l’huile chaude.

DANGER

Ne stockez pas d’essence ou d’autres liquides ou vapeurs inflammables à proximité de cet appareil ou d’autres appareils.

DANGER

Ne pas pulvériser d'aérosols à proximité de cet appareil lors de l'utilisation.

DANGER

Les instructions à suivre si l’opérateur détecte une odeur de gaz ou une fuite de gaz doivent être affichées à un endroit visible. Procurez-vous ces informations auprès de la compagnie de gaz locale ou au fournisseur de gaz.

DANGER

Ce produit contient des produits chimiques connus dans l’État de Californie comme causant le cancer et/ou des malformations à la naissance ou d’autres problèmes de reproduction.

L’utilisation, l’installation et la maintenance de ce produit risquent de vous exposer à des particules de laine de verre ou fibres de céramiques, silice cristalline et/ou d’oxyde de carbone. L’inhalation de particules de laine de verre ou de fibres de céramique est connue dans l’État de Californie comme causant le cancer. L’inhalation d’oxyde de carbone est connue dans l’État de Californie comme causant des malformations à la naissance ou d’autre problème de reproduction.

DANGER

Le plateau ramasse-miettes des friteuses équipées d’un système filtrant doit être vidé chaque jour dans un récipient ignifuge à la fin des opérations de friture. Certaines particules alimentaires peuvent brûler spontanément si elles trempent dans certaines graisses végétales.

AVERTISSEMENT

Ne pas cogner les paniers à friture ou d’autres ustensiles sur la bande de jointure de la friteuse. Cette bande assure l’étanchéité du joint entre les unités de friture. Si vous cognez les paniers contre cette bande afin de déloger de la graisse, vous déformerez la bande et compromettrez son efficacité. Elle est conçue pour un fin ajustement et doit uniquement être retirée pour le nettoyage.

iii

Friteuses à gaz série OCF30

Manuels d'installation et d'utilisation

TABLE DES MATIÈRES

CHAPITRE 1 : Informations générales

1.1 Applicabilité et validité ............................................................................................................ 1-1

1.2 Consignes ............................................................................................................... 1-1

1.3 Informations du contrôleur ....................................................................................................... 1-2

1.4 Informations relatives à l'Union Européenne ........................................................................... 1-2

1.5 Description ..................................................................................................... 1-3

1.6 Installation, utilisation et personnel de maintenance ............................................................... 1-3

1.8 Procédure de réclamation en cas de dommage durant le transport ......................................... 1-4

1.9 Commande de pièces et réparations ......................................................................................... 1-4

CHAPITRE 2 : Instructions d’installation

2.1 Spécifications générales d’installation ..................................................................................... 2-1

2.1.1 Dégagement et ventilation ........................................................................................... 2-1

2.1.2 Spécifications de code national .................................................................................... 2-2

2.1.3 Spécifications de mise à la terre ................................................................................... 2-3

2.1.4 Spécifications pour l’Australie ..................................................................................... 2-3

2.2 Installation des roulettes ou des pieds ...................................................................................... 2-3

2.3 Préparatifs avant raccordement ................................................................................................ 2-3

2.4 Connexion au réseau de gaz ..................................................................................................... 2-5

2.5 Conversion à un autre type de gaz ........................................................................................... 2-8

2.6 Positionnement de la friteuse ................................................................................................... 2-9

2.7 L'installation du support JIB .................................................................................................. 2-10

CHAPITRE 3 : Mode d’emploi

3.1 Mode d'emploi et programmation du contrôleur ...................................................................... 3-2

3.2 Configuration de l’équipement et procédures de démarrage ................................................... 3-2

3.2.1 Installation .................................................................................................................... 3-2

3.2.2 Allumage de la friteuse ................................................................................................ 3-3

3.3 Extinction de la friteuse ........................................................................................................... 3-4

3.4 Système automatique de remplissage et de surveillance de l'huile .......................................... 3-5

3.4.1 Installation du bidon d’huile ........................................................................................ 3-5

3.4.2 Vidange d’huile ............................................................................................................ 3-5

3.4.3 Systèmes d’huile de réserve ......................................................................................... 3-6

CHAPITRE 4 : Instructions de filtrage

4.1 Préparation du système de filtrage intégré à l'utilisation ......................................................... 4-1

4.1.1 Préparation à l'utilisation avec papier filtre ou tampon filtrant ....................................... 4-1

4.1.2 Préparation à l'utilisation avec filtre Magnasol ............................................................... 4-2

4.2.1 Utilisation du système de filtrage .................................................................................... 4-3

4.3 Démontage et remontage du filtre Magnasol ........................................................................... 4-5

4.4 Vidange et mise au rebut de l’huile usagée .............................................................................. 4-6 iv

CHAPITRE 5 : Maintenance préventive

5.1 Contrôles de maintenance préventive de la friteuse ....................................................................... 5-1

5.2 Contrôles et maintenance quotidiens ............................................................................................. 5-1

5.2.1 Examen de l'endommagement de la friteuse ....................................................................... 5-1

5.2.2 Nettoyage de l’intérieur et de l’extérieur de l’armoire de la friteuse .................................. 5-1

5.2.3 Nettoyage quotidien du système de filtrage intégré ............................................................ 5-1

5.2.4 Nettoyage quotidien du bac du filtre, des composants détachables et des accessoires ....... 5-2

5.3 Contrôles et maintenance hebdomadaires ...................................................................................... 5-2

5.3.1 Vidange et nettoyage de la cuve.......................................................................................... 5-2

5.3.2 Nettoyage de la cuve ........................................................................................................... 5-2

5.4 Contrôles et maintenance mensuels .............................................................................................. 5-4

5.4.1 Contrôle de la précision du point de consigne du contrôleur 3000 ..................................... 5-4

5.5 Contrôles et maintenance trimestriels ............................................................................................ 5-4

5.5.1 Nettoyage de la soufflerie d’air de combustion .................................................................. 5-4

5.6 Contrôles et maintenance semestriels ............................................................................................ 5-6

5.6.1 Nettoyage du tube de retour d'air du robinet à gaz .............................................................. 5-6

5.6.2 Vérification de la pression de la rampe de brûleurs ............................................................ 5-7

5.7 Inspection périodique du système .................................................................................................. 5-7

5.7.1 Friteuse ................................................................................................................................ 5-7

5.7.2 Système de filtrage intégré .................................................................................................. 5-8

CHAPITRE 6 : Dépannage par l’opérateur

6.1 Introduction .................................................................................................................................... 6-1

6.2.1 Problèmes de contrôle et de chauffe ................................................................................... 6-2

6.2.2 Messages d’erreur et problèmes d’affichage ....................................................................... 6-3

6.2.3 Problèmes de levage de panier ............................................................................................ 6-4

6.2.4 Problèmes de filtrage .......................................................................................................... 6-4

6.2.5 Problèmes de remplissage automatique .............................................................................. 6-4

6.2.6 Codes de journal d'erreur .................................................................................................... 6-5

ADDENDUM A : Instructions de préparation du JIB de graisse végétale solide

ADDENDUM B : Instructions de fonte de graisse végétale

ADDENDUM C : Instructions pour l’huile de réserve v

FRITEUSE À GAZ SÉRIE OCF30™

CHAPITRE 1 : INFORMATIONS GÉNÉRALES

1.1 Applicabilité et validité

La friteuse à gaz série OFR30™, avec technologie SMART4U

®

, a été agréée par l'Union Européenne pour la vente et l'installation dans les pays suivants de l'UE : AT, BE, DE, DK, ES, FI,

FR, GB, IE, IT, LU, NL, NO, PT et SE.

Ce manuel est applicable et valable pour toutes les friteuses à gaz série OCF30™ vendues dans les pays anglophones, y compris ceux de l'Union Européenne. En cas de contradiction entre les instructions et informations du présent manuel et les codes locaux et nationaux en vigueur dans le pays d'installation du matériel, l'installation et l'utilisation devront se conformer en priorité à ces codes.

Cet appareil est destiné à un usage professionnel et doit uniquement être utilisé par un personnel qualifié, comme indiqué à la section 1.7.

1.2 Consignes de sécurité

Avant d’utiliser cet appareil, lisez attentivement les instructions de ce manuel. Tout au long de ce manuel, vous trouverez des annotations doublement encadrées similaires à celles qui suivent.

ATTENTION

Les encadrés ATTENTION contiennent des informations sur des actions ou des conditions

qui risquent de causer ou de résulter en des dysfonctionnements

AVERTISSEMENT

Les encadrés AVERTISSEMENT contiennent des informations sur des actions ou des conditions qui risquent de causer ou de résulter en dommages pour votre système et d'entraîner des dysfonctionnements.

DANGER

Les encadrés DANGER contiennent des informations sur des actions ou des conditions

qui risquent de causer ou d'entraîner des blessures du personnel ainsi que des dégâts sur votre système et/ou causer des dysfonctionnements.

Votre friteuse est équipée de fonctions de sécurités automatiques :

1. La détection d'une température élevée coupe l'arrivée de gaz dans les brûleurs en cas de panne du thermostat de commande.

2. Un interrupteur de sécurité en option intégré à la vanne de vidange empêche l'allumage des brûleurs avec la vanne de vidange même partiellement ouverte.

1-1

1.3 Informations relatives au contrôleur

CONFORMITÉ FCC

Ce matériel a été testé et reconnu conforme aux limites d’un appareil numérique de classe A conformément à la partie 15 des règles FCC. Même si cet appareil est un un appareil vérifié de classe A, il a montré qu’il pouvait se conformer aux limites de classe B. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles quand le matériel fonctionne dans un environnement commercial. Ce matériel génère, utilise et peut irradier une énergie de fréquence radio et, s’il n’est pas installé et utilisé conformément au mode d'emploi, il peut causer des interférences nuisibles aux communications radio.

Le fonctionnement du matériel dans une zone résidentielle causera probablement des interférences nuisibles, auquel cas l’utilisateur sera tenu de corriger ces interférences à ses propres frais.

L’utilisateur est averti que toute modification non expressément approuvée par la partie responsable de la conformité peut annuler l’éligibilité de l'utilisateur à utiliser l'équipement.

Le cas échéant, l’utilisateur doit consulter le revendeur ou un technicien radio/TV compétent pour des suggestions supplémentaires.

L’utilisateur peut trouver utile le livret suivant préparé par la Federal Communications Commission : « Comment identifier et résoudre les problèmes d’interférence Radio/TV ». Ce livret (en anglais - "How to Identify and Resolve Radio-TV Interference Problems") est disponible auprès du

U.S. Government Printing Office, Washington, DC 20402, Stock N° 004-000-00345-4.

1.4 Informations spécifiques à la Communauté européenne (CE)

L'Union européenne a défini certaines normes spécifiques concernant les matériels de ce type.

Chaque fois qu'il existe une différence entre des normes CE et non-CE, les informations ou les instructions concernées sont identifiées au moyen d'encadrés grisés similaires à celui figurant cidessous.

Norme non-CE pour pressions d’arrivée de gaz

Type Minimum Maximum

Naturel

Propane

6" W.C.

1,49 kPa

14,68 mbar

11" W.C.

2,74 kPa

14" W.C

.

3,49 kPa

34,72 mb ar

14" W.C

.

3,49 kPa

27,28 mbar 34,84 mbar

1-2

1.5 Description de l'équipement

Les friteuses à gaz à haut rendement série OCF30

utilisent un système unique de brûleurs infrarouges qui consomme jusqu'à 43 % d'énergie en moins pour faire cuire le même volume que les friteuses conventionnelles. Les modèles de cette série comprennent des variantes FGPL. Ces modèles ont un système de filtrage FootPrint Pro intégré situé sous la friteuse la plus à gauche dans une batterie.

Toutes les friteuses à gaz de la série Pro sont sans couvercle et sans tube et ont une ouverture de la taille de la main donnant accès à la zone froide au fond de la cuve, ce qui facilite le nettoyage de la friteuse en acier inoxydable.

La chaleur est fournie par une paire de brûleurs infrarouges montés de part et d’autre de la cuve.

L'air de combustion pour les brûleurs est alimenté par une soufflerie montée sur l'avant de la cuve.

Les friteuses à gaz de la série OCF30

peuvent être configurées pour du gaz naturel, du propane

(LP) ou du gaz manufacturé selon les besoins du client.

Chaque cuve est équipée d’une sonde de température pour un contrôle précis de la température.

Toutes les friteuses à gaz de la série OCF30

sont livrées en standard avec l'allumage électronique et le mode cycle de fonte. Les friteuses de la série OCF30™ sont commandées par un contrôleur

3000 ou CM3.5. Les friteuses de cette série sont proposées dans deux configurations - cuve simple ou double, et sont vendues avec deux, trois ou quatre bacs de cuisson.

Toutes les friteuses de cette série exigent une source d’alimentation électrique externe CA. Les appareils peuvent être configurés pour des tensions allant de 100 à 240 VCA.

Les friteuses à gaz de la série OCF30

sont expédiées entièrement assemblées. Toutes les friteuses sont expédiées avec un forfait d’accessoires standard. Chaque friteuse est réglée, testée et inspectée

à l’usine avant sa mise en caisse pour expédition.

1.6 Personnel d'installation, d'exploitation et de maintenance

Le mode d’emploi du matériel Frymaster a été préparé pour une utilisation exclusive par un personnel qualifié et/ou agréé, comme indiqué à la Section 1.7. L’ensemble de l’installation et de

la maintenance du matériel Frymaster doit être confié à un personnel d’installation ou de

maintenance qualifié, certifié, licencié et/ou agréé, comme indiqué à la section 1.7.

1.7 Définitions

PERSONNELS D'EXPLOITATION QUALIFIÉS ET / OU AGRÉÉS

Les opérateurs qualifiés/agrées sont ceux qui ont lu attentivement les informations de ce manuel et qui se sont familiarisés avec les fonctions du matériel ou qui ont une expérience de l'exploitation du matériel traité dans ce manuel.

1-3

PERSONNEL D’INSTALLATION QUALIFIÉ

Le personnel d’installation qualifié regroupe les personnes, firmes, entreprises et/ou sociétés qui, soit en personne, soit par l’intermédiaire d’un représentant, se consacrent à l’installation d’appareils

à gaz et en assument la responsabilité. Le personnel qualifié doit avoir l’expérience d’un tel travail, bien connaître toutes les précautions liées au gaz et se conformer à toutes les spécifications des codes nationaux et locaux en vigueur.

PERSONNEL DE MAINTENANCE QUALIFIÉ

Le personnel de maintenance qualifié regroupe les personnes qui connaissent bien le matériel Frymaster et qui ont été agréées par Frymaster, L.L.C. pour assurer la maintenance de l'équipement.

L’ensemble du personnel de maintenance agréé doit être équipé d’un jeu complet de manuels de maintenance et de pièces détachées et avoir en stock un nombre minimum de pièces détachées destinées aux appareils Frymaster. Une liste de réparateurs agréées par les fabricants (FAS) se trouve sur le site Internet de Frymaster sur www.frymaster.com

. Ne pas faire appel au personnel de mainte-

nance qualifié annule la garantie Frymaster de votre équipement.

1.8 Procédure de réclamation suite à des dommages durant le transport

Votre matériel Frymaster a été minutieusement inspecté et emballé avant sa sortie d’usine. Le transporteur endosse la pleine responsabilité d’une livraison à bon port et en bon état dès son acceptation du matériel.

Que faire si votre matériel arrive endommagé :

1. Soumettez immédiatement une réclamation en dommages-intérêts, indépendamment de l’ampleur des dégâts.

2. Inspectez le matériel et notez tout signe visible de perte ou de dommage, assurez-vous que ces informations sont consignées sur la facture de transport ou le reçu de livraison, et que le livreur a apposé sa signature.

3. Les pertes ou dommages non apparents, qui n’étaient pas visibles avant le déballage du matériel doivent être relevés et signalés immédiatement au transporteur dès leur découverte.

Une réclamation en dommages-intérêts non apparents doit être soumise dans les 15 jours qui suivent la date de livraison. Gardez le carton d’expédition pour inspection.

Frymaster

N’ENDOSSE AUCUNE RESPONSABILITÉ POUR DOMMAGE OU PERTE

ENCOURUS DURANT LE TRANSPORT.

1.9 Commande de pièces et informations de maintenance

Afin de vous assister, le représentant du centre de SAV ou du Service technique agréé vous demandera certaines informations sur votre matériel. La plupart de ces informations sont imprimées sur une plaque signalétique située derrière la porte de la friteuse. Les numéros de référence des pièces détachées se trouvent dans le manuel de maintenance et de pièces détachées. Passez vos commandes de pièces détachées directement auprès de votre centre de service après-vente ou de votre distributeur. Lorsqu’elles sont expédiées depuis l’usine, les friteuses sont accompagnées d’une liste de centre de SAV Frymaster. Si vous n’avez pas accès à cette liste, contactez le service technique de Frymaster au 1-800-551-8633 ou au 1-318-865-1711. [email protected]

.

1-4

Vous devrez fournir les informations suivantes pour commander des pièces :

Numéro de modèle :

Numéro de série :

Type de gaz ou tension :

Numéro de pièce :

Quantité nécessaire :

Contactez votre centre de SAV pour des informations de maintenance. Pour toute assistance vous pouvez également contacter le Service maintenance de Frymaster au 1-800-551-8633 ou

1-318-865-1711 ou par e-mail : [email protected]

. Lors d’une demande d'assistance, veuillez disposer des informations suivantes :

Numéro de modèle :

Numéro de série :

Type de gaz :

Outre le numéro de modèle, le numéro de série et le type de gaz, soyez prêt à décrire la nature du problème et à fournir toute information susceptible d’être utile à la résolution du problème.

CONSERVEZ ET RANGEZ CE MANUEL EN LIEU SÛR POUR FUTURE RÉFÉRENCE

1-5

FRITEUSE À GAZ SÉRIE OCF30™

CHAPITRE 2 : INSTRUCTIONS D’INSTALLATION

2.1 Conditions générales d’installation

Un personnel d’installation ou de maintenance qualifié, licencié et/ou agréé, ainsi que défini à la section 1.7 du présent manuel, doit effectuer toute l’installation et la maintenance du matériel Frymaster.

La conversion de cet appareil d’un type de gaz à un autre doit uniquement être effectuée par un personnel d’installation ou de maintenance qualifié, licencié et/ou agréé, ainsi que défini à la section 1.7 du présent manuel.

Ne pas faire appel au personnel d’installation ou de maintenance qualifié, licencié et/ou agréé

(ainsi que défini à la section 1.7 du présent manuel) pour l'installation, la conversion à un autre type de gaz ou une autre prestation de maintenance sur cet appareil annule la garantie de

Frymaster, peut endommager l'équipement et blesser le personnel.

En cas de contradiction entre les instructions et informations de ce manuel et les codes et réglementations locaux et nationaux, l’installation et l'exploitation devront se conformer à ces codes et réglementations en vigueur dans le pays où le matériel est installé.

DANGER

Le code du bâtiment interdit l’installation d’une friteuse avec réservoir d'huile chaude ouvert à côté d’une flamme vive quelconque, y compris la flamme d'un gril et d'une cuisinière à gaz.

À la livraison, inspectez minutieusement la friteuse pour vous assurer qu’elle ne présente pas de signes visibles ou non apparents de dommages. (Voir la Procédure de réclamation suite à des dom-

mages durant le transport au chapitre 1.)

2.1.1 Espace et ventilation

La ou les friteuses doivent être installées avec un dégagement de 150 mm des deux côtés et à l’arrière quand elles sont installées à côté d’une construction inflammable ; aucun dégagement n’est requis en cas d'installation à côté d’une construction incombustible. Un dégagement minimum de

600 mm doit être prévu sur l’avant de la friteuse.

AVERTISSEMENT

Ne bloquez pas la zone autour de la base des friteuses ou en-dessous.

DANGER

Aucun matériau structurel de la friteuse ne doit être modifié ou enlevé pour faciliter son placement sous une hotte. Des questions ? Appelez la permanence téléphonique Frymaster Dean au 1-800-551-8633.

2-1

L’un des aspects les plus importants pour le bon fonctionnement de la friteuse est la ventilation.

Assurez-vous que la friteuse est installée de sorte que les gaz de combustion soient efficacement

éliminés et que le système de ventilation de la cuisine ne produise pas de courants d’air qui interfèrent avec le fonctionnement des brûleurs.

L’ouverture du conduit de fumée ne doit pas être placée près de l’admission du ventilateur d’évacuation et la friteuse ne doit jamais voir son conduit de fumée prolongé à la manière d’une

« cheminée ». Un conduit de fumée à rallonge modifiera les caractéristiques de combustion de la friteuse, entraînant un temps de reprise plus long. Très souvent, il cause par ailleurs un retard de l’allumage. Pour fournir la circulation d’air nécessaire à une bonne combustion et au bon fonctionnement des brûleurs, les zones avoisinant l’avant, les côtés et l’arrière de la friteuse doivent

être dégagées.

DANGER

Cet appareil doit être installé avec une ventilation suffisante pour empêcher l’apparition de concentrations inacceptables de substances nocives à la santé du

personnel présent dans la pièce où il est installé.

Les friteuses doivent être installées à un endroit doté d’une alimentation en air et d’une ventilation adéquates. Des distances adéquates doivent être maintenues de la sortie du conduit de fumée de la friteuse au bord inférieur de la série de filtres de ventilation. Les filtres doivent être installés à 45º.

Placez un plateau perforé sous le bord le plus bas du filtre. Pour une installation aux États-Unis, la norme NFPA No. 96 indique qu' « une distance minimum de 450 mm doit être maintenue entre la sortie du conduit de fumée et le bord inférieur du filtre à graisse. » Frymaster recommande une

distance minimale de 600 mm de la sortie du conduit de fumée au bord inférieur du filtre quand

l’appareil consomme plus de 120 000 BTU par heure.

Pour les installations aux États-Unis, les informations sur la construction et l’installation des hottes de ventilation se trouvent dans la norme NFPA citée ci-dessus. Un exemplaire de la norme est disponible auprès de la National Fire Protection Association, Battery March Park, Quincy, MA

02269.

Spécifications de code national

Le type de gaz pour lequel la friteuse est configurée est estampillé sur la plaque signalétique attachée derrière la porte de la friteuse. Connectez une friteuse estampillée « NAT » uniquement à du gaz naturel, « PRO » à du propane et « MFG » à du gaz manufacturé.

L’installation doit être effectuée avec un connecteur à gaz conforme aux codes nationaux et locaux et, le cas échéant, aux codes CE. Les raccords à démontage rapide, le cas échéant, doivent

également être conformes aux codes nationaux, locaux et, le cas échéant, aux codes CE. En l’absence de codes locaux, l’installation devra être conforme au code national sur les gaz combustibles (ANSI Z223.1/NFPA 54) ou au code sur les installations au propane et au gaz naturel

(CSA B149.1), et inclure le cas échéant :

1. L’appareil et son robinet d’arrêt individuel doivent être déconnectés de la tuyauterie du réseau de gaz durant tout essai de pression du système à des pressions d’essai supérieures à 3,5 kPa.

2. L’appareil doit être isolé de la tuyauterie du réseau de gaz par fermeture de son robinet d’arrêt individuel durant tout essai de pression de la tuyauterie à des pressions d’essai supérieures à

3,5 kPa.

2-2

2.1.3 Spécifications de raccordement électrique à la terre

Tous les appareils électriques doivent être mis à la terre conformément à tous les codes nationaux et locaux en vigueur et, le cas échéant, aux codes CE. En l’absence de codes locaux, l’appareil devra

être mis à la terre conformément au code électrique national (ANSI/NFPA 70) ou au code électrique canadien (CSA C22.2), selon le cas. Tous les appareils (reliés par cordon électrique ou branchés de façon permanente) doivent être connectés à un système d'alimentation raccordé à la terre. Un diagramme des câblages se trouve derrière la porte de la friteuse. Pour les tensions appropriées, reportez-vous à la plaque signalétique derrière la porte de la friteuse.

DANGER

Cet appareil est équipé d’une fiche de terre spéciale qui protège contre les décharges électriques, et qui doit être branchée directement sur une prise reliée à la terre.

Ne coupez pas, ni ne supprimez ou n'éliminez autrement la broche de mise à la terre de cette fiche !

DANGER

Pour fonctionner, cet appareil requiert une alimentation électrique. Fermez le robinet de gaz (OFF) en cas de panne de courant prolongée. N’essayez pas d’utiliser cet appareil durant une panne de courant.

2.1.4 Spécifications pour l’Australie

L’installation doit se conformer aux normes AS 5601, aux réglementations locales en matière de gaz et électricité ainsi qu'à toute autre réglementation applicable.

Si des roulettes sont pourvues, l'installation doit se conformer aux spécifications AS5601 et AS1869.

2.2 Installation des roulettes ou des pieds

Selon la configuration commandée, votre friteuse peut être expédiée avec les roulettes ou les pieds non posés. N'INSTALLEZ PAS CET APPAREIL SANS ROULETTES OU PIEDS. Si

l'appareil requiert l'installation de roulettes ou de pieds, installez-les conformément aux instructions incluses avec votre jeu d'accessoires.

Sur un appareil à roulettes, l’installation sera effectuée à l’aide d’un connecteur conforme à la norme sur les appareils à gaz mobiles ANSI Z21.69 • CSA 6.16 et avec un raccord à démontage rapide conforme à la norme sur les appareils à raccord rapide pour gaz combustible ANSI Z21.41 • CSA

6.9.

2.3 Préparatifs avant raccordement

DANGER

NE RELIEZ PAS cet appareil au réseau de gaz avant d'avoir suivi chaque étape de cette section.

Une fois la friteuse placée sous la hotte aspirante, assurez-vous que ce qui suit a été effectué :

2-3

1. Des moyens adéquats doivent être utilisés pour limiter le mouvement des friteuses sans reposer sur les raccordements des tuyaux de gaz. Si un tuyau à gaz flexible est utilisé, un câble de retenue doit être raccordé en permanence lorsque la friteuse est en cours d'utilisation. Le câble de retenue et les instructions d’installation sont emballés avec le flexible dans le sachet d’accessoires qui a été expédié avec la friteuse.

DANGER

Ne fixez pas d’égouttoir-tablier sur une friteuse unique. La friteuse peut devenir instable, basculer et causer des blessures. La zone de l’appareil doit tout le temps rester à l’écart de matériaux combustibles.

2. Calez les friteuses équipées de pieds en les dévissant à environ 2,5 cm de hauteur, avant de les ajuster pour que la friteuse soit à niveau ainsi qu'à la bonne hauteur sous la hotte aspirante.

Frymaster recommande une distance minimale de 600 mm entre la sortie du conduit de fumée et le bord inférieur de la hotte quand l’appareil consomme plus de 120 000 BTU par heure.

REMARQUE : Les friteuses équipées de roulettes n’ont pas de dispositif intégré de mise à niveau. Le sol sur lequel sont installées les friteuses doit être uniformément plat.

3. Testez le système électrique de la friteuse : a. Branchez le ou les cordons électriques de la ou des friteuses sur une prise électrique reliée à la terre. b. Placez l’interrupteur d’alimentation sur la position Marche. Vérifiez que l’affichage indique bien

MLT-CYCL

. c. Placez l’interrupteur d’alimentation de la friteuse sur la position

Arr

êt

. Vérifiez que l’affichage indique bien

Arr

êt

.

4. Reportez-vous à la plaque signalétique derrière la porte de la friteuse pour déterminer si le brûleur de la friteuse est configuré pour le type correct de gaz avant de connecter le raccord à démontage rapide ou le tuyau de la friteuse au réseau de gaz.

5. Assurez-vous que les pressions minimale et maximale du réseau de gaz correspondant au type de gaz à utiliser sont conformes aux tableaux d'accompagnement.

Gaz

G20

G25

G30

G31

Norme CE pour pressions d’arrivée de gaz sur les friteuses fabriquées après avril 1999

Pression

(mbar)

20

(1)

Diamètre de l’orifice

Cuve simple

Cuve double

2 x 3,18 2 x 3,18

Pression du régulateur

Cuve simple

Cuv e double

7 mbar 8 mb ar

20 or 25 2 x 3,18 2 x 3,18 10 mbar 11,2 m bar

28/30 or 50 2 x 1,95 2 x 1,95 17 mbar 17 mb ar

37 or 50 2 x 1,95 2 x 1,95 20,6 mbar 20,6 m bar

Propane

Norme non-CE pour pressions d’arrivée de gaz

Gaz Mi ni mum Maximum

Naturel

6" W.C.

1, 49 kPa

14, 93 mbar

14" W.C.

3,48 kPa

34,84 mbar

11" W. C.

2, 74 kPa

27, 37 mbar

14" W.C.

3,48 kPa

34,84 mbar

(1) mbar = 10,2 mm H

2

O

6. Sur les friteuses équipées d'un système FootPrint Pro ou de paniers automatiques, branchez le ou les cordons électriques sur une prise secteur située derrière la friteuse.

2-4

2.4 Connexion au réseau de gaz

DANGER

Avant de brancher un nouveau tuyau sur cet appareil, il faut insuffler de l’air à l’intérieur du tuyau pour retirer toutes les particules étrangères. La présence de matières

étrangères dans les commandes des brûleurs ou de gaz compromettent le bon

fonctionnement du système et risquent de le rendre dangereux.

DANGER

L’appareil et son robinet d’arrêt individuel doivent être déconnectés de la tuyauterie du réseau de gaz durant tout essai de pression du système à des pressions d’essai supérieures à 3,45 kPa pour éviter d’endommager les tubes et les robinets de gaz de la friteuse.

DANGER

L’appareil doit être isolé de la tuyauterie du réseau de gaz par fermeture de son robinet d’arrêt individuel durant tout essai de pression de la tuyauterie à des pressions d’essai supérieures à 3,45 kPa.

DANGER

L’allumage "à sec" de de votre appareil causera des dommages à la cuve et risque de provoquer un incendie. Assurez-vous toujours que de l’huile de cuisson ou de l’eau se

trouve dans la cuve avant d’allumer l’appareil.

DANGER

Toutes les connexions doivent être rendues étanches avec de la pâte à joint adaptée au gaz utilisé et toutes les connexions doivent être testées avec une solution d’eau savonneuse avant d’allumer la moindre veilleuse.

N’utilisez jamais d’allumettes, de bougies ou d'autres sources de combustion pour rechercher des fuites. Si vous détectez des odeurs de gaz, coupez l’arrivée de gaz en fermant le robinet de gaz du réseau et contactez immédiatement la compagnie de gaz

locale ou une agence de maintenance agréée.

Le diamètre de la conduite de gaz utilisée pour l’installation est très importante. Si elle est trop étroite, la pression de gaz à la rampe de brûleurs sera faible. Ceci risque de ralentir la reprise et de retarder l’allumage. La conduite d’arrivée de gaz réseau doit mesurer au moins 38 mm de diamètre. Reportezvous au tableau de la page suivante pour le diamètre minimum des tuyaux de raccordement.

Tailles des tuyaux de raccordement au réseau de gaz

(taille minimum de tuyau d’arrivée : 41 mm)

Gaz

Naturel

Propane

Manufacturé

Unité simple 2 à 3 unités

22 mm 28 mm

15 mm

28 mm

22 mm

36 mm

4 unités ou plus*

36 mm

28 mm

41 mm

2-5

* Pour les distances de plus de 6 m et/ou plus de 4 raccords ou coudes, augmentez la connexion d’une taille de tuyau.

La série OCF30

a reçu le l’étiquette CE pour les pays et types de gaz indiqués dans le tableau cidessous. REMARQUE : L’apport de chaleur nominal (QN) est de 21 kW, à l’exception de AT,

DE, LU et de la catégorie 3P/B, pour lesquels il est de 23 kW.

AVIS - seulement pour l'Australie

L'interrupteur de pression d'air sur la soufflerie d'air doit indiquer : 122pa pour les unités à cuve simple et 180pa pour celles à double cuves.

Catégories de gaz approuvées CE par pays

AUTRICHE (AT)

BELGIQUE (BE)

DANEMARK (DK)

FRANCE (FR)

FINLANDE (FI)

ALLEMAGNE (DE)

GRÈCE (GR)

ITALIE (IT)

IRLANDE (IE)

LUXEMBOURG (LU)

PAYS-BAS (NL)

NORVÈGE (NO)

PORTUGAL (PT)

ESPAGNE (ES)

SUÈDE (SE)

ROYAUME-UNI (UK)

II2H3B/P

G20 20

G30, G31

G20 et G25

50

20, 25 I2E(R)B

I3+ G30, G31 28-30, 37

G20 20

II2H3B/P

G30, G31

G20 et G25

30

20, 25

II2Esi3+

G30, G31

G20 et G25

28-30, 37

20, 25

II2Esi3P

G31 50

G20 20

II2H3B/P

G30, G31

G20 et G25

30

20

II2ELL3B/P

G30, G31 50

I3P G31 50

II2H3+

II2H3+

G20 20

G30, G31 28-30, 37

G20 20

G30, G31 28-30, 37

II2H3+

II2E3B/P

II2L3P

II2L3B/P

G20 20

G30, G31 28-30, 37

G20 20

G30, G31 50

G25 25

G31 50

G25 25

I3B/P

II2H3+

II2H3+

II2H3P

G30, G31

G30, G31

30

30

G20 20

G30, G31 28-30, 37

G20 20

G30, G31 28-30, 37

G20 20

II2H3B/P

II2H3+

G20 20

G30, G31 30

G20 20

G30, G31 28-30, 37

Norme CE

Le débit d’air requis pour l’alimentation en air de combustion est de 2

m

3

/h par kW.

1. Connectez le tuyau à démontage rapide au raccord à démontage rapide de la friteuse, sous l’avant de la friteuse, et à la conduite de gaz du bâtiment.

2-6

REMARQUE : Certaines friteuses sont configurées pour une connexion rigide à la conduite de distribution de gaz. Ces appareils se connectent au réseau de gaz par l’arrière.

Si vous utilisez une graisse pour filetage, utilisez de très petites quantités, sur les filets mâles uniquement. Utilisez une graisse pour filetage qui ne soit pas affectée par l’action chimique des gaz

GPL (la graisse pour filetage Loctite™ PST56765 en est une). N’appliquez PAS de graisse aux deux premiers filets Elle risque de s’infiltrer dans le flux de gaz, ce qui provoquera l’obturation des orifices des brûleurs et/ou du robinet.

2. Ouvrez l’arrivée de gaz de la friteuse et assurez-vous que les tuyaux et raccords ne fuient pas. Pour cela, utilisez une solution de savon.

3. Fermez la vanne de vidange de la friteuse et remplissez la cuve d'eau ou d'huile jusqu'au repère

NIVEAU D'HUILE (OIL LEVEL) inférieur à l'arrière de la cuve. Allumez la friteuse et effectuez les procédures décrites sous « Instructions d’allumage » dans le chapitre 3 de ce manuel.

DANGER

L’allumage "à sec" de de votre appareil causera des dommages à la cuve et risque de provoquer un incendie. Assurez-vous toujours que de l’huile de cuisson ou de l’eau se

trouve dans la cuve avant d’allumer l’appareil.

4. La pression de la rampe de brûleurs doit alors être vérifiée par la compagnie de gaz locale ou un agent de maintenance agréé. Les tableaux ci-dessous et de la page suivante répertorient les pressions de gaz de la rampe de brûleurs pour les divers types de gaz utilisables avec ce matériel.

Norme CE pour pressions d’arrivée de gaz sur les friteuses fabriquées après avril 1999

Pression (mbar)

Gaz

Gaz naturel de Lacq

(G20) à moins de 20 mBar

Gaz naturel Gronique *

(G25) à moins de 25 mBar

Gaz naturel Gronique

(G25) à moins de 20 mBar

Butane/ propane

(G30) à 28/30 ou 50 mBar

Propane

(G31) à moins de 37 ou 50 mBar

Cuve si mple Cuve doubl e

7 8

10

10

11. 2

11. 2

17

20. 6

17

20. 6

Norme non-CE

De pressions de gaz à la rampe de brûleurs

Gaz

Naturel

Propane

Pr ession

3" W.C.

0,73 kPa

8,25" W.C.

2, 5 kPa

2-7

5.

Vérifiez le réglage de température programmée du thermostat. (Pour les instructions de programmation du point de consigne de votre contrôleur, reportez-vous au chapitre 4 Instructions d’utilisation du contrôleur K3000.)

2.5 Conversion à un autre type de gaz

DANGER

Cet appareil a été configuré à l’usine pour un type spécifique de gaz. La conversion d’un type de gaz à un autre exige l’installation de composants de conversion spécifiques au gaz.

Les instructions de conversion sont fournies avec les kits de conversion.

La conversion à un autre type de gaz sans installer les composants adéquats de conversion risque de provoquer un incendie ou une explosion. NE RACCORDEZ JAMAIS CET

APPAREIL À UN RÉSEAU DE GAZ POUR LEQUEL IL N’A PAS ÉTÉ CONFIGURÉ !

La conversion de cet appareil d’un type de gaz à un autre doit uniquement être effectuée par un personnel d’installation ou de maintenance qualifié, licencié et agréé, ainsi que défini à la section 1.7 de ce manuel.

Les friteuses à gaz de la série OCF30

à destination de pays non-CE utilisent des brûleurs différents pour chaque type de gaz. Les brûleurs des friteuses conçues pour gaz propane ont un revêtement gris spécial sur les carreaux de brûleur qui leur permet de résister à la valeur calorifique plus élevée du propane. Les brûleurs conçus pour une utilisation sur des friteuses à propane peuvent être utilisés sur les friteuses à gaz naturel, mais le contraire n’est pas vrai.

Kits de conversion de gaz non-UE

De gaz naturel à gaz propane (LP) Gaz propane (LP) à gaz naturel

Cuve simple avant 09/10 : PN 826-2527

Cuve double avant 09/10 : PN 826-2529

Cuve simple avant 09/10 : PN 826-2528

Cuve double avant 09/10 : PN 826-2530

Cuve simple après 09/10 : PN 826-2965

Cuve double après 09/10 : PN 826-2966

Cuve simple après 09/10 : PN 826-2967

Cuve double après 09/10 : PN 826-2968

Kits de conversion de gaz non-CE pour l'Australie

De gaz naturel à gaz propane (LP)

Gaz propane (LP) à gaz naturel

Cuve simple avant 09/10 : PN 826-2745

Cuve double avant 09/10 : PN 826-2746

Cuve simple avant 09/10 : PN 826-2747

Cuve double avant 09/10 : PN 826-2748

Cuve simple après 09/10 : PN 826-2969

Cuve double après 09/10 : PN 826-2970

Cuve simple après 09/10 : PN 826-2971

Cuve double après 09/10 : PN 826-2972

Les appareils fabriqués pour l’exportation vers les pays de l’UE sont équipés de brûleurs « universels » utilisables avec du gaz naturel (G20, G25) ou du butane (G30) et du propane (G31).

Kits de conversion de gaz CE pour robinet de gaz 810-1715

G20 ou G25 (naturel) à gaz G30 ou G31 : G30 ou G31 à G20 ou G25 (naturel) : avant 09/10 PN 826-2973 après 09/10 PN 826-2975 avant 09/10 PN 826-2974 après 09/10 PN 826-2976

2-8

INSTRUCTIONS DE CONVERSION DE GAZ CE

1. Entre les gaz naturels du type G20 et G25, réglez la pression de gaz au niveau du régulateur.

(Reportez-vous au tableau des pressions de gaz de rampe de brûleurs standard CE.) Ne modifiez pas l’orifice.

2.

Entre un gaz de 2ème famille (G20 ou G25) et un gaz de 3ème famille (butaneG30 ou propane

G31) :

Changez les orifices.

Réglez la pression de la rampe de brûleurs.

3. Retirez l’ancienne plaque signalétique et renvoyez-la à Frymaster. Fixez la nouvelle plaque fournie avec le kit de conversion à la place de l’ancienne plaque pour signaler la conversion du gaz.

4. Si la langue de destination change, remplacez la plaque signalétique. Appelez votre agent de maintenance local ou KES pour obtenir un kit d’étiquettes. La langue de référence apparaît dans le coin de l’étiquette.

2.6 Placement de la friteuse

1. Une fois la friteuse placée sur le poste de friture, utilisez un niveau placé sur le dessus de la cuve pour vérifier que l’appareil est à niveau, tant d'un côté à l'autre que de l'avant vers l'arrière.

Pour bien caler les friteuses, réglez les roulettes en vous assurant que la ou les friteuses sont à la bonne hauteur sur le poste de friture.

Lorsque la friteuse est calée dans sa position finale, installez les dispositifs de fixation fournis par le fournisseur d’équipement de cuisine pour limiter son mouvement de façon à ne pas reposer sur le raccordement ni transmettre de tension. Installez les dispositifs de fixation conformément aux instructions fournies. Si les dispositifs de fixation sont déconnectés pour maintenance ou d’autres motifs, ils devront être reconnectés avant que la friteuse ne soit utilisée.

DANGER

L’huile chaude peut causer de graves brûlures. Évitez tout contact. L’huile doit toujours être retirée de la friteuse avant déplacement pour éviter tout déversement, renversement et brûlure grave. Les friteuses peuvent basculer et causer des blessures si elles ne sont pas solidement fixées.

DANGER

Des mesures adéquates doivent être prises pour limiter le mouvement de cet appareil sans reposer sur le connecteur ou sur le connecteur à démontage rapide ou sur sa tuyauterie associée pour limiter ce mouvement.

2-9

2. Fermez le(s) robinet(s) de vidange.

3. Nettoyez et remplissez la ou les cuve(s) jusqu'à la ligne de niveau d'huile inférieure avec de l'huile de cuisson. (Voir Configuration de l’équipement et procédures d’arrêt au chapitre 3.)

2.7 L'installation du support JIB

Ouvrez la porte de la friteuse (généralement la porte à l'extrême droite) et retirez le support en croix utilisée pour soutenir l'expédition en enlevant les quatre vis (voir figure 1). Installez le berceau JIB livré dans le pack d'accessoires avec les vis qui ont été enlevés dans l'étape d'élimination entretoise (voir Figure 2). Si vous utilisez l'option shortening solide voir l'annexe A à l'arrière de ce manuel pour les instructions d'installation.

Figure 1 Figure 2

2-10

FRITEUSE À GAZ SÉRIE OCF30

CHAPITRE 3 : MODE D’EMPLOI

CONFIGURATION NORMALE (FPGL230 en illustration)

REMARQUE :

L'aspect de votre friteuse peut légèrement différer de celle montrée en photo, selon la configuration et la date de fabrication.

3-1

3.1 Mode d'emploi et programmation du contrôleur

La friteuse est équipée d'un contrôleur 3000 ou CM3.5 (illustrés ci-dessous). Pour les friteuses avec contrôleur 3000, se reporter au Manuel du contrôleur 3000 819-6872 pour la programmation du contrôleur et la procédure d'exploitation. Pour les contrôleurs CM3.5, se reporter au Manuel d'utilisateur de contrôleur

de friteuse Frymaster séparé fourni avec votre friteuse pour les instructions d'exploitation spécifiques au contrôleur.

CONTRÔLEUR 3000 CM3.5

Pour le mode d’emploi du système de filtrage intégré, reportez-vous au chapitre 4 de ce manuel.

3.2 Configuration de l’équipement et procédures de mise en marche

AVERTISSEMENT

Le superviseur du site a pour responsabilité de s’assurer que les opérateurs sont informés des risques inhérents à l’utilisation d’un système de filtrage d’huile chaude, en particulier du point de vue des procédures de filtrage, de vidange et de nettoyage.

ATTENTION

La contenance en huile de cuisson de la friteuse à gaz série OCF30™est de 14,5 kg.

(14,5 litres) à 21 ºC pour une cuve simple.

Avant d'allumer la friteuse, assurez-vous qu'elle est sur ARRÊT et que le ou les robinet(s) de vidange de la cuve sont fermés. Retirez le support du panier, le cas

échéant, et remplissez la cuve jusqu’au repère NIVEAU D'HUILE inférieur.

3.2.1 Préparation

AVERTISSEMENT

N’utilisez jamais l’appareil avec une cuve à vide. La cuve doit être remplie d’eau ou d’huile avant l’allumage des brûleurs sous peine d’endommager la cuve et de risquer de causer un incendie.

DANGER

Il ne doit plus rester une goutte d’eau dans la cuve avant son remplissage avec de l’huile. Respectez cette consigne sous peine de vous exposer à des projections de li-

quide chaud quand l’huile sera chauffée à la température de cuisson.

AVERTISSEMENT

La friteuse à gaz série OCF30™ N'EST PAS conçue pour utiliser de la graisse végétale solide. Utilisez uniquement de la graisse végétale liquide avec cette friteuse. L’emploi de graisse végétale solide bouchera les conduites d'approvisionnement en huile.

3-2

1. Remplissez la cuve d’huile de cuisson jusqu’au repère NIVEAU D’HUILE inférieur, à l’arrière de la cuve.

Ceci permet l’expansion de l’huile à mesure qu'elle chauffe. Ne remplissez pas d’huile froide au-delà du trait inférieur, sinon un débordement peut se produire car la chaleur va augmenter le volume d'huile.

2. Assurez-vous que le ou les cordons d’alimentation sont branchés sur les prises secteur appropriées.

Vérifiez que la fiche est fermement enfoncée dans la prise, sans qu’aucune partie des broches ne soit visible.

3. Assurez-vous que l’huile atteint le niveau du repère NIVEAU D’HUILE supérieur lorsque l’huile est à sa

température de cuisson.

3.2.2 Allumage de la friteuse

1.

Appuyez sur l’interrupteur de MARCHE/ARRÊT du contrôleur pour le mettre en position d'arrêt (OFF).

Pour les friteuses CE Pour les friteuses non CE

La mise sur ARRÊT de l'interrupteur de marche/arrêt ferme également le robinet de gaz. Attendez cinq minutes avant de passer

à l'étape 2, qui ferme également le robinet de gaz. REMARQUE : Il n'y a pas de bouton

Marche/Arrêt physique sur les robinets de gaz CE.

Après avoir mis l'interrupteur de marche/arrêt sur ARRÊT, fermez le robinet de gaz.

Attendez 5 minutes, puis rouvrez le robinet et passez à l'étape 2.

2.

Appuyez sur l'interrupteur de MARCHE/ARRÊT du contrôleur pour le mettre en position de MARCHE et programmez la température normale de cuisson sur le contrôleur.

3.

Si les brûleurs ne s’allument pas, arrêtez en appuyant sur l’interrupteur de marche/arrêt (position OFF) et attendez 60 secondes. Reprenez l’étape 2.

4. La friteuse passe automatiquement en mode Cycle de fonte lente si la température de la cuve est inférieure

à 82 ºC. (REMARQUE : Durant le cycle de fonte lente, les brûleurs s’allument plusieurs fois pendant quelques secondes, puis s’éteignent pour une durée plus longue.) Quand la température du bassin de friture atteint 82 ºC, l’appareil passe automatiquement au mode plein feu. Les brûleurs resteront allumés jusqu’à ce que la température de la cuve atteigne la température de cuisson programmée. Sur les friteuses

équipées de CM 3.5 l'affichage change pour TeMp basse jusqu'à 9,5°C du point de consigne. Puis l'affichage change pour l'aliment ou des lignes pointillées. Sur le contrôleur 3000, une fois que la friteuse atteint le point de consigne, l'affichage du contrôleur change pour Prêt (DROP) et la friteuse est prête à l'emploi. Pour quitter le cycle de fonte sur le contrôleur 3000, pressez le bouton QUITTER VEILLE

(EXIT COOL). Répondre OUI au message QUITTER LA FONTE (EXIT MELT) ?

5.

Une fois les brûleurs allumés pendant au moins 90 secondes, observez les flammes à travers les hublots situés de part et d’autre de la soufflerie d’air de combustion.

3-3

Les hublots gauches se trouvent derrière les carters de moteur.

Hublots droits

Une flamme optimale a une lueur orange-rouge vif. Si la flamme est bleue ou s’il y a des taches sombres sur la face d’un brûleur, ajustez comme suit le mélange air/gaz : Sur le côté du boîtier de la soufflerie à l’opposé du moteur se trouve une plaque avec un contre-écrou. Desserrez suffisamment le contre-écrou pour pouvoir bouger la plaque, puis ajustez la position de la plaque pour ouvrir ou fermer l’ouverture d’admission d’air jusqu’à ce que vous obteniez une lueur orange-rouge vif.

Maintenez avec soin la plaque en position et resserrez le contre-écrou.

3.3 Arrêt de la friteuse

Pour un arrêt de courte durée durant votre journée de travail, placez l'interrupteur de

MARCHE/ARRÊT du contrôleur sur ARRÊT et placez les couvercles sur les cuves (si la friteuse en dispose).

Lors de l'arrêt des friteuses à l'heure de fermeture, filtrez l'huile et nettoyez les friteuses. Placez l'interrupteur de marche/arrêt de la friteuse sur la position ARRÊT. Puis placez le robinet de gaz en position fermée. Voir l'illustration ci-dessous.

Pour les friteuses de l'UE

Pour les friteuses hors de l'UE

La mise sur Arrêt (OFF) de l'interrupteur de marche/arrêt ferme également le robinet de gaz.

REMARQUE : Il n'y a pas de bouton Marche/

Arrêt physique sur les robinets de gaz CE.

Après avoir mis l'interrupteur de marche/arrêt sur Arrêt (OFF), fermez le robinet de gaz.

Placez les couvercles sur les cuves (si la friteuse en est équipée).

3-4

3.4 Remplissage automatique Oil Attendant® optionnel

Lorsque le système de remplissage automatique d'huile Oil Attendant

®

est en place sur la friteuse, de l'huile est continuellement ajoutée aux cuves depuis un réservoir dans l'armoire. Le réservoir contient installation typique, ce bidon durera deux jours environ avant remplacement. Les composants du système sont annotés sur la droite (Figure 1).

REMARQUE : Le système est conçu pour approvisionner les cuves, pas pour les remplir.

Les cuves exigent un remplissage manuel au démarrage et après une mise au rebut.

3.4.2 Installation du réservoir d’huile

Retirez le bouchon original du bidon d’huile et la pellicule de papier d'aluminium. Remplacez par le capuchon fourni, auquel est connecté le matériel d’aspiration. Assurez-vous que le tube d’alimentation du capuchon atteint le fond du bidon d’huile.

Placez le bidon d’huile dans l’armoire et glissez-le en position (comme illustré à la page suivante). Évitez de coincer le matériel d’aspiration à l’intérieur de l’armoire durant la mise en place du bidon dans la friteuse.

Le système est désormais prêt à fonctionner. À mesure que la friteuse chauffe aux températures programmées, le système se charge puis ajoute progressivement de l'huile dans la cuve ainsi que nécessaire, jusqu'à ce que l'huile atteigne un niveau optimal.

3-5

3.4.3 Changements d’huile routiniers

Lorsque le niveau du réservoir d'huile est bas, le contrôleur affiche

Approvisionnement en huile puisé dans l'affichage gauche, et CONFIRMER dans l'affichage droit. Pressez S

(CONFIRMER). Certaines procédures peuvent différer des photos montrées. Suivez les instructions du fabricant pour le changement du JIB. En cas d'utilisation d'huile végétale solide, consulter l'annexe B à la fin de ce manuel pour les instructions.

1. Ouvrez l’armoire et glissez le JIB hors de l’armoire (Figure 3).

2. Retirez le bouchon et versez l'éventuelle huile restant à l'intérieur du récipient en la répartissant de manière

égale entre toutes les cuves (voir la Figure 4).

Figure 3

3. En tenant le bidon à la verticale, retirez le bouchon et la pellicule en papier d'aluminium (voir la Figure 5).

Figure 4

4. Placez le tuyau dans le nouveau bidon plein (Figure 6).

Figure 5

AVERTISSEMENT :

N’ajoutez pas d’huile

CHAUDE ou USAGÉE dans le JIB.

Figure 6

5. Glissez le bidon d’huile sur l’étagère à l’intérieur de l’armoire de la friteuse (comme indiqué sur la Figure 3).

6. Appuyez trois (3) secondes sur le commutateur orange de réinitialisation du JIB pour réinitialiser le système de remplissage. (voir la Figure 7).

Figure 7

L'image et l'emplacement peuvent différer de la photo.

3.4.4 Systèmes d’huile de réserve

Les instructions d'installation et d'utilisation des systèmes d'huile de réserve se trouvent à l'annexe C à la fin de ce manuel.

3-6

FRITEUSES À GAZ SÉRIE OCF30

CHAPITRE 4 : INSTRUCTIONS DE FILTRAGE

AVERTISSEMENT

Le superviseur du site a pour responsabilité de s’assurer que les opérateurs sont informés des risques inhérents à l’utilisation d’un système de filtrage d’huile chaude, en particulier du point de vue des procédures de filtrage, de vidange et de nettoyage.

4.1 Préparation du système de filtrage intégré à l'utilisation

Le système de filtrage FootPrint Pro permet le filtrage sûr et efficace de l'huile de cuisson d'une cuve tandis que les autres cuves continuent à fonctionner. Le système de filtrage FootPrint Pro est disponible dans trois configurations différentes :

• Papier de filtrage - avec plateau ramasse-miettes, grand anneau de maintien et tamis métallique.

• Tampon de filtrage – avec plateau ramasse-miettes, petits anneau de maintien et tamis métallique.

• Filtre Magnasol – avec plateau ramasse-miettes et dispositif de filtrage Magnasol.

La section 4.1.1 décrit la préparation du papier de filtrage et des configurations de tampon de filtrage pour l'utilisation. Référez-vous à la Section 4.1.2 pour les instructions de préparation de la configuration d'utilisation du filtrage Magnasol. Le fonctionnement des trois configurations est similaire et est décrit à la section 4.3. Le démontage et le remontage du dispositif de filtrage

Magnasol est décrit à la section 4.4.

4.1.1 Préparation du système de filtrage intégré pour utilisation avec filtrage papier et filtrage tampon

Le système de filtrage FootPrint Pro permet le filtrage sûr et efficace de l'huile de cuisson d'une cuve tandis que les autres cuves continuent à fonctionner. Le système de filtrage FootPrint Pro utilise une configuration de filtrage papier qui inclut un plateau ramasse-miettes, un grand anneau de maintien, et un tamis métallique.

1. Retirez le bac de filtrage de l'armoire et retirez le plateau ramasse-miettes, l'anneau de maintien, le filtrage papier et le tamis métallique. (voir Figure 1). Nettoyez tous les composants avec une solution de détergent et d’eau chaude, puis essuyez soigneusement.

Le couvercle du bac ne doit pas être retiré, sauf pour nettoyer, pour accéder à l'intérieur ou pour positionner un récipient de mise au rebut de graisse végétale (SDU), fabriqué avant janvier 2004, sous la vidange Les instructions de mise au rebut se trouvent à la page 1-6 du manuel du contrôleur.

Figure 1

4-1

2. Inspectez le raccord du bac de filtrage pour vous assurer que les deux joints toriques sont en bon état. (voir

Figure 2).

3. Ensuite, procédez inversement: placez le tamis métallique centré au fond du bac, puis posez une feuille de filtrage papier au dessus, en la faisant déborder sur tous les cotés.

(voir Figure 1). Si vous utilisez un filtrage tampon, assurez-vous que la partie rugueuse du tampon est tournée vers le haut puis posez le tampon sur le tamis en vous assurant que le tampon filtrant se trouve entre les bosselures du bac de filtrage.

4. Positionnez l'anneau de maintien sur le filtrage papier et abaissez-le dans le bac pour permettre au papier de reposer sur les côtés du bac de filtrage (voir Figure 3).

5. Une fois l'anneau de maintien en position, saupoudrez un paquet de poudre à filtrer uniformément sur le papier. (voir

Figure 4).

6. Repositionnez le plateau ramasse-miettes dans le bac de filtrage et poussez le bac de filtrage dans la friteuse en le positionnant sous l'orifice de vidange.

Inspectez les joints toriques du raccord du filtrage.

Figure 2

Figure 3

Figure 4

4.1.2 Préparation pour utilisation avec dispositif de filtrage Magnasol

1.

Retirez le bac de filtrage de l'armoire, enlevez le plateau ramasse-miettes et le dispositif filtrage Magnasol (voir Figure 5).

Nettoyez comme indiqué à la section 4.4

Le couvercle du bac ne doit pas être retiré, sauf pour nettoyer, accéder à l'intérieur ou positionner un récipient de mise au rebut de la graisse végétale (SDU) sous l'orifice de vidange.

REMARQUE : Référez vous a la Section

4.4 pour les instructions de démontage et de remontage du dispositif de tamis de filtre

Magnasol

2.

Inspectez le raccord au fond du dispositif de filtrage Magnasol pour vous assurer que le joint torique est présent et en bon état. (voir

Figure 6).

3.

Inspectez le raccord du bac de filtrage pour vous assurer que les deux joints toriques sont présents et en bon état. (voir la Figure

2 ci-dessus).

4.

Repositionnez le dispositif de filtrage

Magnasol dans le bac de filtrage, en vous assurant que le raccord au fond de l'assemblage est solidement fixé au port au fond du bac. Saupoudrez un paquet de poudre à filtrer Magnasol XL uniformément sur le tamis.

5.

Repositionnez le plateau ramasse-miettes, puis poussez le bac de filtrage au fond de la friteuse, en le plaçant entièrement au fond de l'armoire.

Figure 5

Inspectez le joint torique du tamis.

Figure 6

4-2

4.2 Filtrage

Le contrôleur 3000 informe l'utilisateur quand il est nécessaire de filtrer la friteuse OCF30™. Après un nombre prédéfini de cycles de cuisson le contrôleur affiche filtrer maintenant ? en alternance avec

OUI NON. Suivez les instructions à la page 1-12 du manuel du contrôleur 819-6872. Si vous sélectionnez

NON ou qu’un cycle de cuisson démarre, le contrôleur va rapidement afficher à nouveau l'invite de filtrage de l'huile.

Le filtrage sur demande s'utilise pour démarrer manuellement un filtrage. Consulter la page 1-11 du manuel du contrôleur 819-6872 pour le menu filtrage

La température de la friteuse DOIT être au point de consigne avant de démarrer toute opération de filtrage.

Remarque : Ne JAMAIS filtrer plusieurs cuves simultanément.

4.2.1 Réalisation du filtrage

DANGER

La vidange et le filtrage de l'huile de cuisson doivent être accomplis avec précaution pour

éviter le risque de brûlure grave causée par une manipulation imprudente. La température de l’huile à filtrer est d’environ 177 ºC. Assurez-vous que les poignées de vidange sont dans la bonne position avant d'activer un interrupteur ou un robinet quelconque. Portez tout l'équipement de sécurité approprié durant la vidange et le filtrage de l'huile de cuisson.

DANGER

N'essayez JAMAIS de vider l'huile de la friteuse avec les brûleurs allumés ! Vous risquez de causer des dommages irréparables à la cuve et de provoquer un incendie à inflammation instantanée. Procéder ainsi annulerait la garantie Frymaster.

1. S'assurer que le filtre est prêt. Voir section 4,1.

2. Assurez-vous que l'huile est à la température d'utilisation.

3. Quand invité à le faire, vidangez l'huile de la cuve dans le bac de filtrage en tournant les poignées du robinet de vidange à 90° (voir Figure 7). Si nécessaire, utilisez la tige de nettoyage Fryer's Friend pour déboucher l'évacuation depuis l'intérieur de la cuve.

Figure 7

Ouvrez les robinets de vidange en les tournant à 90°. (Les poignées peuvent différer de la photo)

DANGER

Ne vidangez pas plus d’une cuve à la fois dans l’unité de filtrage intégrée pour éviter tout débordement ou projection d’huile chaude susceptible de causer de graves brûlures, des glissades et des chutes.

4-3

DANGER

N'essayez JAMAIS de déboucher un robinet de vidange par l'avant ! De l'huile chaude risque de sortir d'un coup et de causer des brûlures graves.

DANGER

Ne tapez PAS sur le robinet de vidange avec la tige de nettoyage ou d'autres objets. Cela peut endommager la bille intérieure, ce qui produirait des fuites et annulerait la garantie

Frymaster.

4. Une fois qu'il ne reste plus d'huile dans la cuve et sur invite, tournez la poignée de filtrage en direction du « I » pour démarrer la pompe et commencer le processus de filtrage. Un léger retard peut se produire avant d'activation de la pompe.

Tournez la poignée du filtre pour activer la pompe.

(La position de la poignée peut différer de la photo)

(voir Figure 8).

Figure 8

5. La pompe aspire l'huile à travers le système de filtrage et la remet en circulation dans la cuve au cours du filtrage

6. Une fois l'huile filtrée, fermez le robinet de vidange à l'invite et laissez la friteuse se remplir. Laissez fonctionner la pompe pendant 10 à 12 secondes après l'apparition de bulles. Désactivez le filtre.

7. Assurez-vous que le robinet de vidange est complètement fermé. (Si le robinet de vidange n'est pas complètement fermé, la friteuse ne fonctionnera pas.)

8. Désactivez le filtre à l'invite.

Le contrôleur affiche Arrêt lorsque terminé.

AVERTISSEMENT

La pompe de filtrage est équipée d’un commutateur de réarmement manuel en cas de surchauffe du moteur du système de filtrage ou de panne électrique. Si ce commutateur disjoncte, mettez le système de filtrage hors tension et laissez refroidir le moteur de la pompe pendant 20 minutes avant de tenter de réarmer le commutateur (voir photo cidessous).

Commutateur de réarmement de la pompe du filtrage

4-4

AVERTISSEMENT

Soyez prudent et portez un équipement de sécurité approprié lors du réarmement du commutateur de la pompe de filtrage. La réinitialisation du commutateur doit être effectuée avec précaution afin d'écarter tout risque de brûlure grave résultant d'une mauvaise manœuvre autour du tuyau de vidange et de la cuve.

DANGER

Le plateau ramasse-miettes des friteuses équipées d’un système filtrant doit être vidé chaque jour dans un récipient ignifuge à la fin des opérations de friture. Certaines particules alimentaires peuvent brûler spontanément si elles trempent dans certaines graisses végétales.

AVERTISSEMENT

Ne pas cogner les paniers à friture ou d’autres ustensiles sur la bande de jointure de la friteuse. Cette bande assure l’étanchéité du joint entre les cuves de friture. Si vous cognez les paniers contre cette bande afin de déloger de la graisse, vous déformerez la bande et compromettrez son efficacité. Elle est conçue pour un fin ajustement et doit uniquement

être retirée pour le nettoyage.

4.3 Démontage et remontage du filtre Magnasol.

Démontage

1. Attrapez l'encadrement avec vos pouces sur les poignées au coin de l'assemblage et tirez vers l'extérieur dans des directions opposées pour séparer le cadre au niveau de l'angle. Continuez à ouvrir l'encadrement

(qui va pivoter au coin opposé) jusqu'à ce que les filtres et la grille externes puissent être retirés du cadre.

Étape 2 - Séparez les filtres métalliques externes et la grille.

Étape 1 - Saisissez le cadre en plaçant les pouces sur les poignées et démontez le cadre à un coin.

2. Séparez les filtres et la grille externes.

Nettoyage

1.

Nettoyez les deux pièces d'encadrement, les tamis et la grille externes en utilisant une solution dégraissante de bonne qualité ainsi que de l'eau chaude dans un pulvérisateur. La rainure des pièces du cadre scellé peut être nettoyée avec le bord d'un tampon Scotch-Brite™ ou similaire.

4-5

2. À chaque nettoyage programmé, démonter l'assemblage de filtre à cadres et placer dans la cuve en cours de nettoyage. Suivez la procédure de nettoyage à la Section 5.3.2 de ce mode d'emploi

3. Laissez les composants de l'assemblage sécher à l'air ou séchez-les soigneusement avec un chiffon propre avant de remonter.

Remontage

1. Assemblez les deux tamis externes et alignez leurs bords (voir l'illustration ci-dessous).

2. Insérez les tamis dans l'une des moitiés du cadre (quelle qu'elle soit). Assurez-vous que le raccord dans le tamis du fond est du côté opposé à la poignée.

3. Glissez la grille entre les tamis, en veillant à ce que la grille soit centrée entre les bords des tamis.

4. Fixez l'autre moitié du cadre au coin opposé des poignées et faîtes pivoter le cadre sur les bords libres du tamis.

Étapes 1 et 2 - Empilez les tamis extérieurs et insérez les bords dans le cadre.

Étape 3 - Insérez la grille entre les tamis une fois ces derniers placés dans le cadre.

Étape 4 - Connectez le coin, puis pivotez le cadre par-dessus les bords libres des tamis.

Toucher

4.4 Vidange et mise au rebut de l'huile usagée

Lorsque l'huile de cuisson est usagée, elle doit être vidangée dans le bac filtrage, le SDU ou un autre récipient en

MÉTAL approprié pour être transportée à la citerne de mise au rebut ; ou si un système d'huile de réserve est installé, utilisez ce système en sélectionnant MISE AU REBUT depuis le menu filtrage si la friteuse est équipée d'un contrôleur 3000 (voir la page 1-13 du manuel du contrôleur) et suivez les invites et instructions de mise au rebut d'huile vers le système d'huile de réserve. (Pour vider et mettre au rebut l’huile ou la graisse végétale usagée facilement et en toute sécurité,

Frymaster recommande l’utilisation du récipient de mise au rebut de graisse végétale (SDU)

Frymaster, pour systèmes JIB. Le SDU est disponible auprès de votre distributeur local.)

REMARQUE : Si vous utilisez un SDU fabriqué avant janvier 2004, vous devrez retirer le couvercle du bac de filtrage pour permettre le positionnement du récipient sous la vidange. Pour retirer le couvercle, soulevez le bord avant et extrayez-le directement de l'armoire. Pour les instructions spécifiques, consultez la documentation fournie avec votre récipient de mise au rebut.

4-6

En l’absence d’un tel récipient, laissez refroidir l’huile à 38°C, puis videz l’huile dans une marmite ou un récipient similaire en

MÉTAL.

DANGER

La vidange et le filtrage de l'huile de cuisson doivent être accomplis avec précaution pour éviter le risque de brûlure grave causée par une manipulation imprudente. La température de l’huile à filtrer est d’environ 177 ºC. Assurez-vous que tous les tuyaux sont correctement branchés et que les poignées de vidange sont dans la bonne position avant d'utiliser un commutateur ou un robinet quelconque. Portez tout l'équipement de sécurité approprié durant la vidange et le filtrage de l'huile.

DANGER

Laissez refroidir l’huile à 38 ºC avant de la vider dans un récipient

MÉTAL

approprié pour la mise au rebut.

DANGER

Quand vous videz l’huile dans un récipient de mise au rebut, ne remplissez pas audelà du trait maximal de remplissage, situé sur le récipient.

1. Placez le bouton d'alimentation du contrôleur sur ARRÊT.

2. Placez un récipient en

MÉTAL à couvercle étanche sous le tuyau de vidange. Le récipient en

MÉTAL doit pouvoir résister à la chaleur de l'huile et doit pouvoir contenir des liquides chauds.

3. Suivez les instructions de mise au rebut de l'huile à la page 1-13 du manuel du contrôleur

819-6872, si la friteuse est équipée d'un contrôleur 3000. Ouvrez lentement le robinet de vidange pour éviter les projections. Si le robinet de vidange se bouche avec des particules alimentaires, utilisez l’outil Fryer’s Friend (outil semblable à un tisonnier) pour déboucher.

DANGER

N'essayez JAMAIS de déboucher un robinet de vidange par l'avant ! De l'huile chaude risque de sortir d'un coup et de causer des brûlures graves.

DANGER

Ne tapez PAS sur le robinet de vidange avec la tige de nettoyage ou d'autres objets.

Cela peut endommager la bille intérieure, ce qui produirait des fuites et annulerait la garantie Frymaster.

4. Après la vidange d’huile, retirez toutes les particules alimentaires et l'huile résiduelle de la cuve.

SOYEZ PRUDENT, ces matériaux peuvent encore causer des brûlures en cas de contact avec la peau.

5. Fermez bien la robinet de vidange et remplissez le bassin de friture avec de l'huile de cuisson fraîche ou filtrée jusqu'au trait de NIVEAU D'HUILE au fond.

4-7

FRITEUSES À GAZ SÉRIE OCF30

CHAPITRE 5 : MAINTENANCE PRÉVENTIVE

5.1 CONTRÔLES ET MAINTENANCE PRÉVENTIVE DE LA FRITEUSE

DANGER

Le plateau ramasse-miettes des friteuses équipées d’un système filtrant doit être vidé chaque jour dans un récipient ignifuge à la fin des opérations de friture. Certaines particules alimentaires peuvent brûler spontanément si elles trempent dans certaines graisses végétales.

DANGER

N'essayez jamais de nettoyer la friteuse en cours de cuisson ou quand la cuve est remplie d'huile chaude. Si de l'eau entre en contact avec l'huile chauffée à la température de cuisson, des projections d'huile peuvent se produire, et gravement brûler le personnel se

trouvant à proximité.

AVERTISSEMENT

Utilisez un nettoyant commercial spécialement formulé pour le nettoyage et la désinfection efficaces des surfaces en contact avec les aliments. Lisez le mode d’emploi et les précautions avant usage. Prêtez une attention particulière à la concentration et à la durée d’action du nettoyant sur les surfaces en contact avec les aliments.

5.2 CONTRÔLES ET MAINTENANCE QUOTIDIENS

5.2.1 Vérifiez quotidiennement l'état de bon fonctionnement de la friteuse et des

accessoires.

Prêtez une attention particulière aux câbles et cordons usés, aux fuites, aux matières étrangères dans la cuve et

à l’intérieur de l’armoire, et à tout autre symptôme indiquant que la friteuse et les accessoires ne sont pas prêts pour un fonctionnement sûr.

5.2.2 Nettoyage de l’intérieur et de l’extérieur de l’armoire de la friteuse

Nettoyez l’intérieur de l’armoire de la friteuse avec un chiffon propre et sec. Passez le chiffon sur toutes les surfaces et composants métalliques accessibles pour retirer l’huile et la poussière qui se sont accumulés.

Nettoyez l’extérieur de l’armoire de la friteuse avec un chiffon propre saturé de détergent à vaisselle, en retirant l’huile ou la graisse végétale, la poussière et les peluches.

Nettoyage du système de filtrage intégré - quotidiennement

AVERTISSEMENT

N’utilisez jamais le système de filtrage sans huile dans le système.

AVERTISSEMENT

N’utilisez jamais le bac de filtrage pour transporter l’huile usagée jusqu’à la zone de mise au rebut.

AVERTISSEMENT

Ne videz jamais d’eau dans le bac de filtrage. L'eau endommagerait la pompe de filtrage.

5-1

Il n'existe aucun contrôle périodique de maintenance préventive requis pour votre système de filtrage

FootPrint Pro autre qu'un nettoyage quotidien du bac du filtre avec une solution d'eau chaude et de détergent.

Si vous remarquez que le système pompe lentement voire pas du tout, assurez-vous que le tamis du bac se trouve au fond du bac et le papier par-dessus le tamis. Assurez-vous que les deux joints toriques du raccord sur l’avant droite du bac de filtrage sont présents et en bon état.

5.2.4 Nettoyage du bac du filtre, des composants détachables et des accessoires

Un dépôt d'huile carbonisée va s'accumuler sur le bac du filtre, les composants et les accessoires détachables tels que paniers, plateaux à sédiments ou éclisses.

Passez un chiffon propre humecté d'une solution détergente sur le bac du filtre ainsi que tous les composants et accessoires détachables (ou nettoyer les pièces dans un lave-vaisselle). Rincez et essuyez minutieusement chaque composant. N’UTILISEZ PAS de tampon en laine d’acier ni de tampons abrasifs pour nettoyer ces composants. Les rayures résultantes rendront les nettoyages suivants plus difficiles.

AVERTISSEMENT

Utilisez un nettoyant commercial spécialement formulé pour le nettoyage et la désinfection efficaces des surfaces en contact avec les aliments. Lisez le mode d’emploi et les précautions avant usage. Prêtez une attention particulière

à la concentration et à la durée d’action du nettoyant sur les surfaces en contact avec les aliments.

5.3 CONTRÔLES ET MAINTENANCE HEBDOMADAIRES

5.3.1 Vidange et nettoyage de la cuve

DANGER

N’utilisez jamais l’appareil avec une cuve vide. La cuve doit être remplie d’eau ou d’huile avant l’allumage des brûleurs sous peine d’endommager la cuve et de causer un incendie.

Après utilisation de la friteuse pendant un certain temps, un film dur d'huile de cuisson caramélisé se forme à l'intérieur de la cuve. Ce dépôt doit être périodiquement éliminé pour maintenir l’efficacité de votre friteuse.

Consultez les instructions de la procédure Nettoyage et filtrage à page 1-13 du manuel du contrôleur 819-

6872 pour nettoyer la cuve.

5.3.2 Procédure de nettoyage de la cuve

Après utilisation de la friteuse pendant un certain temps, un film dur d'huile de cuisson caramélisé se forme à l'intérieur de la cuve. Ce film doit être périodiquement éliminé en suivant la procédure de nettoyage qui suit :

1. Avant de mettre la friteuse sous tension, fermez la ou les vannes de vidange du bassin de friture et remplissez le bassin vide d'un mélange d'eau froide et de détergent. Suivez les instructions du fabricant de détergeant pour mélanger.

5-2

2. Pour les friteuses équipées de contrôleur 3000, programmez le contrôleur pour le nettoyage ainsi qu'indiqué à la page 1-14 du manuel du contrôleur 819-6872. Pour les friteuses équipées de contrôleur CM 3.5, programmez le contrôleur comme indiqué dans le manuel utilisateur de contrôleurs de friteuses Frymaster pour le nettoyage.

3. Faites mijoter la solution durant 30 minutes à une heure. Ne laissez pas chuter le niveau d'eau en dessous du trait inférieur de niveau d'huile dans le bassin de friture durant la procédure de nettoyage.

DANGER

Ne laissez jamais la friteuse sans surveillance au cours du processus de nettoyage.

Si la solution de nettoyage déborde, éteignez immédiatement la friteuse et laissez la solution refroidir pendant quelques minutes avant de reprendre la procédure.

4. Placez le bouton de MARCHE/ARRÊT de la friteuse sur position ARRÊT.

5. Ajoutez 7,6 litres d’eau. Vidangez la solution et nettoyez complètement le ou les bassins de friture.

AVERTISSEMENT

Ne vidangez pas la solution de nettoyage dans un récipient de mise au rebut de graisse végétale (SDU), dans une unité de filtrage intégrée ou dans une unité de filtrage portable. Ces récipients ne sont pas conçus à cette fin et seraient endommagés par la solution.

6. Remplissez le ou les bassins de friture d’eau propre. Rincez le ou les bassins de friture deux fois, vidangez et nettoyez avec un chiffon propre. Il ne doit plus rester une seule goutte d'eau dans le bassin de friture et sur les éléments chauffants avant le remplissage du bassin de friture avec de l'huile.

DANGER

Il ne doit plus rester une goutte d’eau dans la cuve avant son remplissage avec de l’huile. Respectez cette consigne sous peine de vous exposer à des projections de

liquide chaud quand l’huile sera chauffée à la température de cuisson.

5.1.5 Nettoyage des composants et des accessoires détachables - Chaque semaine

Passez un chiffon sec et propre sur tous les composants et accessoires détachables. Utilisez un chiffon propre saturé de détergent pour éliminer l’accumulation d’huile carbonisée sur les composants et accessoires détachables. Rincez minutieusement les composants et accessoires détachables à l’eau propre et essuyez complètement avant de réinstaller.

5-3

CONTRÔLES ET MAINTENANCE MENSUELS

Contrôle de la précision du point de consigne du contrôleur 3000

(Ce contrôle s'applique uniquement aux friteuses équipées d'un contrôleur CM3.5)

1. Insérez un thermomètre de bonne qualité ou une sonde pyrométrique dans l’huile, en laissant son extrémité toucher la sonde de température de la friteuse.

2. Quand le contrôleur affiche « PRÊT » ou un nom d'aliment ou une série de tirets (indiquant que le contenu de la cuve se trouve dans la plage de cuisson), appuyez une fois sur le bouton pour afficher la température de l’huile détectée par la sonde de température. Le point de consigne est la température suivie d'un point.

3. Notez la température sur le thermomètre ou le pyromètre. Les trois relevés doivent se trouver à moins de ±2ºC les uns des autres. Dans le cas contraire, contactez une agence SAV agréée pour obtenir de l’assistance.

5.5 CONTRÔLES ET MAINTENANCE HEBDOMADAIRES

Nettoyage de la soufflerie d’air de combustion

1. Déconnectez le faisceau de câbles de la soufflerie et retirez les quatre écrous de fixation de la soufflerie (voir la Figure 1 ci-dessous). Dans certaines positions, le module doit être enlevé avant de retirer la soufflerie.

Connexion des câbles

Soufflerie assemblage boulons de montage

Figure 1

2. Retirez les trois attaches qui fixent le moteur de la soufflerie sur son boîtier et séparez les deux composants.

5-4

Retirez ces attaches.

Figure 2

3. Enveloppez le moteur d’un emballage plastique pour empêcher l’eau d’y pénétrer. Vaporisez du produit dégraissant ou du détergent sur la roue et le boîtier de la soufflerie. Laissez agir pendant cinq minutes. Rincez la roue et le boîtier à l’eau chaude du robinet, puis essuyez avec un chiffon propre (voir la Figure 3).

Enveloppez le moteur et les fils d'un emballage en plastique ou d'un sac plastique.

Roue de la soufflerie

Boîtier de la soufflerie

Figure 3

4. Retirez l’emballage plastique du moteur de la soufflerie. Remontez le moteur et le boîtier de la soufflerie. Réinstallez le tout dans la friteuse.

5. Réinstallez l’écran de la soufflerie.

6. Allumez la friteuse conformément à la procédure du chapitre 3, section 3.2.2.

7. Une fois les brûleurs allumés pendant au moins 90 secondes, observez les flammes à travers les fenêtres situées de part et d’autre de la soufflerie d’air de combustion (voir la Figure 4 sur la page suivante).

5-5

Armoire vue de gauche

Le port est derrière

Moteur

(REMARQUE : Écran de la soufflerie omis à des fins de clarté.)

Droite

Affichage

Port

Figure 4

Le mélange air/gaz est correctement réglé quand la pression dans la rampe des brûleurs correspond au tableau applicable de la page 2-7 et que les brûleurs émettent une lueur vive orange-rouge. Si la flamme est bleue ou s’il y a des taches sombres sur la face d’un brûleur, vous devrez ajuster le mélange air/gaz.

Sur le côté du boîtier de la soufflerie à l'opposé du moteur se trouve une plaque comptant un ou deux contre-écrous. Desserrez suffisamment les contre-écrous pour pouvoir bouger la plaque, puis ajustez la position de la plaque pour ouvrir ou fermer l’ouverture d’admission d’air jusqu'à ce que vous obteniez une lueur orange-rouge vif. Maintenez la plaque en position et resserrez le ou les contre-

écrous.

SOUFFLERIE COURANTE

CERTAINES SOUFFLERIES CE

PEUVENT ÊTRE AINSI CONFIGURÉES

5.6 CONTRÔLES ET MAINTENANCE SEMESTRIELS

5.6.1 Nettoyage du tube de retour d'air du robinet à gaz

REMARQUE : Cette procédure n’est pas requise pour les friteuses configurées pour

l’exportation vers les pays de l’UE.

1. Mettez la friteuse et le robinet de gaz sur la position ARRÊT.

2. Dévissez avec précaution la buse d’aération du robinet de gaz. REMARQUE : La buse d’aération peut être redressée pour en faciliter le retrait.

5-6

3. Enfilez un morceau de fil de fer ordinaire (1,3 mm de diamètre) dans la buse pour la déboucher le cas

échéant.

4. Retirez le fil de fer et soufflez dans la buse pour vous assurer qu’elle fonctionne.

5. Réinstallez la buse et courbez-la de sorte que son ouverture pointe vers le bas.

5.6.2 Vérification de la pression de la rampe de brûleurs

DANGER

Cette tâche doit être confiée exclusivement à un personnel de maintenance qualifié.

Contactez votre centre de SAV Frymaster pour prendre rendez-vous.

5.7 Inspection périodique ou annuelle du système

Cet appareil doit être inspecté et réglé par un personnel de maintenance qualifié dans le cadre d’un programme de maintenance de cuisine standard.

Frymaster recommande de faire inspecter cet appareil par un agent de maintenance agréé au moins une fois par an comme suit :

5.7.1 Friteuse

• Inspectez l'armoire (intérieur, extérieur, avant et arrière) pour vérifier l'absence d'huile.

• Assurez-vous que l'ouverture du conduit n'est pas bouchée par des particules ou par une accumulation d'huile solidifiée.

• Assurez-vous que les brûleurs et les composants associés (robinets de gaz, veilleuse, allumeurs, etc.) sont en bon état et fonctionnent correctement. Inspectez tous les raccords à gaz pour vous assurer qu’ils ne fuient pas et qu’ils sont bien serrés.

• Assurez-vous que la pression de la rampe des brûleurs correspond à celle spécifiée sur la plaque des valeurs nominales de l’appareil.

• Assurez-vous que les sondes de température et de protection surchauffe sont correctement connectées et serrées et qu’elles fonctionnent correctement, et que les protège-sondes sont présents et correctement installés.

• Assurez-vous que les composants du boîtier des composants (i.e. contrôleur, transformateurs, relais, cartes d’interface, etc.) sont en bon état et libres de tout débris ou huile. Assurez-vous que les branchements des fils conducteurs du boîtier des composants sont sûrs et que les fils sont en bon état.

• Assurez-vous que tous les dispositifs de sécurité (i.e. commutateurs de sécurité de vidange, commutateurs de réarmement, etc.) sont présents et fonctionnent correctement.

• Vérifiez que la cuve est en bon état, qu’elle ne fuit pas et que la matière isolante est en bon état de service.

• Assurez-vous que les faisceaux de fils conducteurs et toutes les connexions sont sûres et en bon

état.

5-7

5.7.2 Problèmes de filtration intégrée

• Inspectez toutes les conduites de vidange et de retour d’huile pour vous assurer de l’absence de fuite et vérifiez que toutes les connexions sont serrées.

• Inspectez le bac de filtrage à la recherche de fuites et vérifiez sa propreté. En présence d’une accumulation importante de miettes dans le plateau à miettes, avisez l’opérateur ou le propriétaire qu’il faut le vider dans un récipient ignifuge et le nettoyer tous les jours.

• Assurez-vous que les joints toriques et les joints d’étanchéité sont présents et en bon état. Remplacez les joints toriques et les joints d’étanchéité s’ils sont usés ou endommagés.

• Vérifiez comme suit l’intégrité du système de filtrage :

• Vérifiez que le bac de filtrage est présent et correctement installé.

Après avoir vidé le bac du filtre, placez chaque poignée de retour d’huile, l’une après l’autre, sur position MARCHE. Vérifiez que la pompe démarre et que des bulles apparaissent dans l’huile de la cuve associée.

Fermez tous les robinets de retour d’huile (en plaçant toutes les poignées de retour d’huile sur position ARRÊT). Vérifiez le bon fonctionnement de chaque vanne de retour d'huile en activant la pompe du filtre à l'aide du levier sur l'un des microcommutateurs de retour d'huile. Aucune bulle d’air ne doit être visible dans la cuve.

• Assurez-vous que le bac de filtrage est correctement préparé pour le filtrage, puis versez l’huile chauffée à 177 °C de la cuve de friture dans le bac de filtrage et fermez le robinet de vidange de la cuve. Placez la poignée de retour d’huile sur position MARCHE.

Laissez toute l’huile retourner dans la cuve (retour indiqué par des bulles dans l’huile).

Placez la poignée de retour d’huile sur position ARRÊT. La cuve doit se remplir en moins de 2 minutes et 30 secondes.

5-8

FRITEUSES À GAZ SÉRIE OCF30

CHAPITRE 6 : DÉPANNAGE RÉALISABLE PAR L’OPÉRATEUR

6.1 Introduction

Ce chapitre sert de guide de référence rapide à certains problèmes courants qui sont susceptibles de se produire durant le fonctionnement de l’appareil. Les guides de dépannage qui suivent permettent de corriger ou, pour le moins, de diagnostiquer précisément, les problèmes rencontrés avec cet appareil.

Même si ce chapitre couvre l’essentiel des problèmes les plus souvent signalés, il est possible que vous rencontriez des problèmes non traités ici. Dans ce cas, le personnel d’assistance technique de Frymaster fera de son mieux pour vous aider à identifier et à résoudre le problème.

Pour solutionner un problème, procédez toujours par élimination en allant de la solution la plus simple à la plus complexe. Le plus important est de toujours essayer de cerner la cause d’un problème. Toute procédure corrective inclut des mesures visant à garantir la non-récurrence du problème. Si un contrôleur fonctionne mal en raison d’une connexion défectueuse, vérifiez toutes les autres connexions par la même occasion. Si un fusible continue à griller, cherchez à savoir pourquoi. Gardez toujours à l’esprit que la panne d’un petit composant peut souvent indiquer la panne potentielle ou le fonctionnement incorrect d’un composant ou d’un système plus important.

En cas de doute sur la mesure correcte à prendre, n’hésitez pas à appeler le service technique Frymaster ou votre agence de SAV agréée Frymaster pour assistance.

Avant d’appeler un réparateur ou la permanence téléphonique Frymaster (1-800-551-

8633) :

Assurez-vous que les cordons électriques sont branchés et que les disjoncteurs sont

opérationnels.

Assurez-vous que les raccords de gaz à démontage rapide sont correctement connectés.

Assurez-vous que tous les robinets à gaz sont ouverts.

Assurez-vous que les robinets de vidange de la cuve sont bien fermés.

Soyez prêt à communiquer les numéros de modèle et de série de votre friteuse au

technicien qui vous aide.

DANGER

L’huile chaude cause des brûlures graves. N'essayez jamais de déplacer une friteuse qui contient de l'huile végétale chaude, ni de transférer de l'huile de cuisson d'un récipient à un autre.

DANGER

Ce matériel doit être débranché en cas de dépannage, sauf lorsque des tests des circuits électriques sont requis. Soyez extrêmement prudent quand vous exécutez de tels tests.

Cet appareil peut avoir plus d’une prise sur secteur. Débranchez tous les cordons d’alimentation avant une maintenance quelconque.

L’inspection, les tests et la réparation des composants électriques doivent être confiés à un agent de maintenance agréé.

6-1

6.2 Dépannage des friteuses

6.2.1 Problèmes de contrôleur et de chauffe

PROBLEME CAUSES PROBABLES

A. Le contrôleur n'est pas sous tension.

Rien ne s’affiche sur le

B. La friteuse n’est pas alimentée.

contrôleur.

C. Panne de contrôleur ou d'un autre composant

Le contrôleur affiche

BAC DE CUISSON

PLEIN ? OUI NON après un filtrage.

A. Normal après filtrage.

B. L'huile peut être dans le bac de cuisson.

MESURE CORRECTIVE

A. Appuyez sur l'interrupteur de marche/arrêt pour mettre le contrôleur sous tension.

B. Assurez-vous que la friteuse est branchée sur secteur et que le disjoncteur n’a pas sauté.

C. Appelez votre agence SAV pour obtenir de l’assistance.

A. Appuyez sur  (OUI) si le bac de cuisson est plein, sinon appuyez sur  (NON).

B. Suivez les instructions du contrôleur pour effacer le message. Si le problème persiste, contactez votre SAV.

Le contrôleur affiche

REMPLACER FILTRE

PAPIER

La friteuse ne cesse de s’allumer et de s’éteindre au premier allumage

L'invite de changement quotidien du papier du filtre s'est produite.

La friteuse est en cycle de fonte.

La friteuse ne chauffe pas.

A. Le robinet de vidange est ouvert.

B. Le robinet à gaz n’est pas ouvert.

C. Le robinet d’arrêt manuel de gaz est fermé.

D. Raccord à démontage rapide mal connecté sur la conduite de gaz.

E. Soufflerie d’air de combustion bouchée ou en panne.

Pressez  (OUI), suivez les invites et changez le papier du filtre.

Il s'agit d'un fonctionnement normal : Cela va continuer jusqu'à ce que la température atteigne

82ºC.

A. Fermez le robinet de vidange.

B. Ouvrez le robinet de gaz (ON).

C. Assurez-vous que tout robinet d’arrêt manuel intégré est ouvert, ainsi que le robinet de gaz.

D. Assurez-vous que le raccord à démontage rapide sur le flexible à gaz est fermement connecté à la friteuse.

E. Assurez-vous que la soufflerie d’air de combustion fonctionne. Dans le cas contraire, appelez le centre de SAV

Frymaster pour un dépannage. Si la soufflerie d’air de combustion fonctionne, nettoyez et réglez-la conformément aux instructions du chapitre 6 de ce manuel.

La friteuse fonctionne normalement, mais la reprise est lente en cours de cuisson.

Le voyant de chauffe est allumé et la soufflerie fonctionne, mais le brûleur ne s'allume pas.

Soufflerie d’air de combustion sale ou bouchée.

Fusible grillé sur la carte d'interface ou le module d'allumage.

Nettoyez et réglez-la conformément aux instructions du chapitre 5 de ce manuel.

Contactez votre SAV agréé

La friteuse fonctionne normalement, mais elle fait du bruit quand les brûleurs s’allument.

A.

Soufflerie d’air de combustion sale ou bouchée.

B.

Buse d’aération du robinet de gaz sale ou bouchée (friteuses non-CE uniquement).

C.

Mauvais fonctionnement de la soufflerie d’air de combustion.

Le contrôleur affiche

HEATING

PANNE.

Robinet de gaz fermé, ordinateur en panne, transformateur en panne, thermostat de protection surchauffe ouvert.

A.

Nettoyez et réglez-la conformément aux instructions du chapitre 5 de ce manuel.

B.

Nettoyez-la conformément aux instructions du chapitre 6 de ce manuel.

C.

Si la soufflerie est lente à atteindre la vitesse de fonctionnement, contactez le centre de

SAV pour un dépannage.

Il est normal que ce message s’affiche au démarrage si les conduites ne sont pas exemptes d’air. Assurez-vous que le robinet de gaz est ouvert. Si le problème persiste, arrêtez immédiatement la friteuse et appelez votre agence SAV pour obtenir de l’aide.

6-2

Messages d’erreur et problèmes d’affichage

Le contrôleur

affiche Temp basse

ou Bas.

Le contrôleur

affiche Hot hi-1.

La température de l’huile est descendue de plus 17°C en dessous du point de consigne en mode inactif ou de 25°C en mode cuisson.

Cet affichage est normal momentanément si un lot volumineux d'aliment congelé est plongé dans le bassin de friture ou si la friteuse ne chauffe pas correctement Si le problème persiste, contactez votre SAV pour obtenir de l'aide.

La température dans la cuve est supérieure à 210 ºC ou, dans les pays de l'UE, à 202 ºC.

Arrêtez la friteuse immédiatement et appelez votre SAV pour obtenir de l’aide.

Le contrôleur

affiche Haute temp.

Le contrôleur CM

III.5 affiche Haute.

Le contrôleur

affiche RECOVERY

FAULT/ YES et une

alarme retentit.

Le contrôleur affiche une température dans la mauvaise unité

(Celsius ou

Fahrenheit).

Le contrôleur

affiche High limit chec de coupure de l'alimentation

ou AIDE.

Le contrôleur

affiche PANNE

SONDE TEMP ou

PROB.

La température dans la cuve est dépasse de 4ºC.

Appuyez sur le bouton de marche/arrêt pour éteindre la friteuse et laissez refroidir avant de rallumer la friteuse.

Si le problème persiste, contactez votre SAV pour obtenir de l'aide.

La friteuse dépasse de 12ºC la température de consigne.

Il s'agit d'un affichage normal si le point de consigne de la friteuse a été réglé à une température plus basse

L'affichage devrait revenir a une série de quatre tirets quand la température de la cuve de cuisson revient au point de consigne Si le point de consigne n'a pas été changé, cela indique un problème avec les circuits de contrôle de température. Arrêtez la friteuse et appelez le

Centre de SAV.

La durée de reprise a dépassé le temps limite maximum.

Option d’affichage mal programmée.

A. Ouvrez le robinet de vidange.

B. Surchauffe

Problème au niveau du circuit de mesure de la température, y compris sonde ou faisceau de câbles ou connecteur endommagé.

Effacez l’erreur et inhibez l’alarme en appuyant sur le bouton  (OUI) Le temps de reprise maximum est de

02:25. Si l'erreur continue appelez votre réparateur agréé pour assistance.

Les friteuses utilisant le contrôleur 3000 peuvent basculer entre F° to C° en appuyant sur le bouton . Appuyez sur

 pour faire défiler le Mode Tech et appuyez sur .

Entrez 1658. Appuyez sur le bouton parcourir (scan);

L’ordinateur affiche ARRÊT . Allumez le contrôleur pour vérifier la température. Si l’échelle de température souhaitée n’est pas listée, reprenez la procédure. Pour les friteuses utilisant le contrôleur CM3.5, reportez vous au mode d’emploi séparé du contrôleur de friteuse approprié.

A. Fermez le robinet de vidange.

B. Arrêtez la friteuse immédiatement et appelez votre

SAV pour obtenir de l’aide.

Arrêtez immédiatement la friteuse et appelez votre SAV pour obtenir de l’aide.

Le contrôleur affiche

MAINTENANCE

REQUIRED suivi d'un message d'erreur.

Une erreur s'est produite et exige l’intervention d’un réparateur.

Appuyez sur le bouton  (OUI) si le problème est résolu ou appuyez sur le bouton  (NON) pour continuer la cuisson et contactez votre SAV pour obtenir de l'aide.

Dans certains cas, la cuisson ne sera peut-être pas possible.

6-3

6.2.3 Problèmes de levage de panier

PROBLEME CAUSES PROBABLES

Le levage du panier se fait par saccade et/ou est bruyant.

Les tiges du panier automatique doivent être lubrifiées.

6.2.4 Problèmes de filtration

MESURE CORRECTIVE

Appliquez une légère couche de Lubriplate

ou de graisse blanche similaire sur les tiges et buses.

La friteuse filtre l’huile après chaque cycle de cuisson.

Paramétrage d'invite de filtrage incorrect.

Les fonctions du menu de filtrage ne démarrent pas

La température est trop basse ou le contrôleur affiche Arrêt.

Le contrôleur affiche

WAIT FOR

Une autre fonction est en cours

Filtrage. d’exécution.

La pompe du filtre ne démarre pas ou s’arrête en cours de filtrage.

La pompe du filtre tourne, mais le retour d’huile se fait très lentement.

Changer l'installation de filtrage

Assurez-vous que la friteuse est au point de consigne avant de commencer; assurez vous que le contrôleur est allumé.

Attendez la fin du cycle de filtrage en cours avant d’en lancer un autre.

A. Le cordon d’alimentation n’est pas branché ou le disjoncteur a sauté.

B. Le moteur de la pompe a surchauffé, ce qui a causé la disjonction du commutateur de surchauffe.

C. Obstruction de la pompe de filtrage.

Composants du bac du filtre mal installés ou mal préparés ou huile froide.

A. Assurez-vous que le cordon d’alimentation est solidement branché et que le disjoncteur n'a pas sauté.

B. Si le moteur est trop chaud pour être touché plus de quelques secondes, le commutateur de surchauffe a probablement disjoncté. Laissez refroidir le moteur pendant au moins 45 minutes, puis appuyez sur le commutateur de réarmement de la pompe (voir page 4-3).

C. Appelez votre agence SAV pour obtenir de l’assistance.

Retirez l'huile du bac de filtrage et remplacez le filtre en papier, en vous assurant que le tamis est en place sous le papier.

Assurez-vous que les joints toriques du raccord du bac sont présents et en bon état sur le raccord de connexion du bac de filtrage

Le contrôleur affiche

HUILE DANS BAC DE

VIDANGE /

CONFIRMEZ

Robinet de vidange ouvert ou possibilité de présence d'huile dans le bac de vidange.

6.2.5 Problèmes de remplissage automatique

Appuyez sur  (CONFIRMER) et suivez les instructions REMPLIR LE BAC DE CUISSON

DEPUIS LE BAC DE VIDANGE

Remplissage des cuves froid.

Point de consigne incorrect.

Les cuves ne se remplissent pas.

A. Température trop basse dans la friteuse.

B. L’huile est trop froide.

C. JIB d'huile épuisé.

D. Une réparation est nécessaire si l’erreur persiste.

Assurez-vous que le point de consigne est correct.

A. La friteuse doit être à la température de consigne.

B. Assurez-vous que l’huile dans le JIB est à plus de

21 °C.

C. Assurez-vous que le JIB n’est pas à court d’huile et que le tuyau d'alimentation est dans le JIB

Remplacez le JIB et appuyez sur le bouton .

Si le problème persiste, appelez votre agence SAV pour obtenir de l’assistance.

D. Appelez votre agence SAV pour assistance.

6-4

Un bac de cuisson ne se remplit pas.

A. Erreur de filtre.

B. Une réparation est nécessaire si l’erreur persiste.

C. Solénoïde, pompe, problème de broche, de RTD (capteur de température à résistance) ou d'ATO.

A. Résolvez l’erreur de filtre. Si le problème persiste, appelez votre agence SAV pour obtenir de l’assistance.

B. Appelez votre agence SAV pour obtenir de l’aide.

C. Appelez votre agence SAV pour obtenir de l’assistance.

Le contrôleur affiche

HUILE DE

REMPLISSAGE

AUTOMATIQUE PUISS

CONFIRMEZ

Système de remplissage à court d'huile

Remplir d'huile le système de remplissage et appuyez sur le bouton  (CONFIRMER)

6.2.6 Codes de journal d’erreur (Uniquement pour contrôleur 3000)

EXPLICATION

E03 ERREUR PANNE DE LA SONDE TEMP La lecture de la sonde est hors limite.

E04

E05

HI 2 INCORECT

HI 1 TROP CHAUD

La lecture de la protection surchauffe est hors limite.

La température est supérieure à 210ºC ou 202ºC pour les pays de la CE.

E06 PANNE DE SURCHAUFFE Panne d'un composant tel que contrôleur, carte d'interface, robinet de gaz, module d'allumage ou protection contre la surchauffe.

E07 ERREUR LOGICIELLE DE LA CARTE MIB Erreur logicielle de la carte MIB interne

E08 ERREUR DE LA CARTE ATO Perte de connexion avec la carte ATO ; panne de la carte

ATO.

E15 ERREUR DE LA CARTE MIB L’ordinateur gérant la cuisson détecte une perte des connexions avec la carte MIB ; vérifiez la version logicielle sur chaque contrôleur. Si des versions sont manquantes, vérifiez les connexions CAN entre chaque contrôleur ; panne de la carte MIB.

La lecture ATO RTD est hors limite E17 ERREUR SONDE ATO

E20 EMPLACEMENT DE CODE NON VALIDE La carte SD a été retirée lors de la mise à jour.

E21 ERREUR DE PROCEDURE DU TAMPON

DE FILTRE (changes le tampon du filtre).

La minuterie de 25 heures a expiré ou un filtre sale peut provoquer un filtrage incomplet.

E22 ERREUR - HUILE DANS LE BAC

E25 ANOMALIE DE REPRISE

E27 ALARME DE TEMPÉRATURE BASSE

De l'huile peut se trouver dans le bac de filtrage

La durée de reprise a dépassé le temps limite maximum. Le temps de reprise maximum ne doit pas dépasser 2:25 pour les friteuses à gaz.

La température de l’huile est descendue de 17°C en dessous du point de consigne en mode inactif ou de 25°C en mode cuisson. (Ce message peut apparaître si des ingrédients sont plongés sans appuyer immédiatement sur le bouton de démarrage de cuisson ou si la charge d'ingrédients est trop grosse).

6-5



FRITEUSE À GAZ SÉRIE OCF30™

ANNEXE A : Préparation du JIB avec option graisse végétale solide

1. Ouvrez la porte droite de la friteuse et retirez le croisillon dans l'armoire du JIB.

2. Placez le bac de fusion face à l'armoire.

Déserrez le support sur le côté gauche du bac de fusion, si nécessaire, pour faciliter le placement dans l'armoire.

3. Utilisez les vis fournies pour fixer le bac de fusion aux trous existants sur les rails intérieurs de l'armoire de la friteuse des deux côtes. Voir les figures 1 et 2.

4. Sur la face arrière du bac de fusion, fixez les connecteurs blancs à deux broches et branchez le connecteur noir au coffret de prise de courant montré dans la figure 3.

5. Placez le réservoir d'huile dans le bac de fusion, en faisant glisser le tuyau d'huile plongeur dans le réceptacle femelle.

Juxtaposez le couvercle frontal et l'avant du bac de fusion. Voir la figure 4.





Figure 1 : Placez le bac de fusion dans l'armoire et fixez-le avec les vis fournies à l'intérieur de l'armoire.



Figure 2 : Placez le bac de fusion.



Le bouton orange réinitialise le système après l'affichage d'un bas niveau d'huile.

Figure 3 : Fixez les connecteurs blancs à deux broches et branchez le connecteur noir au coffret de prise de courant ainsi que montré.





Figure 4 : Le bac de fusion monté présenté en position.

Interrupteur de marche/arrêt du bac de fusion.

Soulevez avec précaution lors d'ajout de la graisse végétale.



FRITEUSE À GAZ SÉRIE OCF30™

Annexe B : Utilisation du bac de fonte de graisse végétale solide

Réinitialisez le système de réservoir d'huile

• Assurez-vous que le bac de fonte de graisse végétale est allumé.

• Remplissez le bac de fonte de graisse végétale.

• Laissez 2 à 3 heures pour que la graisse végétale solide fonde.

N'ESSAYEZ PAS d'utiliser le système de remplissage avec de l'huile non fondue. L'affichage de bas niveau du réservoir d'huile apparaîtra si la friteuse sollicite de l'huile avant que la graisse végétale dans le bac de fonte ne se soit liquéfiée.

• Une fois que la graisse végétale a entièrement fondu, pressez et maintenez enfoncé le bouton orange de réinitialisation et réinitialisez le système de remplissage.

Bac de fonte

Bouton

Marche/Arrêt

N'AJOUTEZ PAS d'huile chaude dans le bac de fonte de graisse végétale. La température du réservoir d'huile ne doit pas dépasser 60°C. Ajoutez de petites quantités de graisse végétale solide afin qu'il se trouve suffisamment d'huile pour le fonctionnement du système de remplissage.

• Pour un meilleur résultat, n'éteignez pas le bac de fonte de graisse végétale solide pour la nuit.

• Le commutateur de marche/arrêt du bac de fonte s'utilise également comme un commutateur de réinitialisation si la température haute du système est atteinte.

FRITEUSE À GAZ SÉRIE OCF30™

ANNEXE C : UTILISATION D’HUILE DE RÉSERVE

C.1.1 Systèmes d'huile de réserve

Les systèmes d'huile de réserve disposent de grandes citernes de stockage d'huile, généralement placées à l'arrière du restaurant, lesquelles sont raccordées à un collecteur à l'arrière de la friteuse.

Certains sont des systèmes de rebut seulement, tandis que d'autres sont des système de rebut et d'huile fraîche. L'huile usagée est pompée de la friteuse, via le raccord situé au fond, vers les réservoirs de mise au rebut, et de l'huile fraîche est pompée des réservoirs, via le raccord situé en haut, vers la friteuse. (Figure 1). Le faisceau de câbles à

4 broches permet la connexion à différents systèmes d'huile de réserve. Connectez les broches

1 et 4 au commutateur de réservoir plein pour prévenir un débordement du réservoir de rebut. Connectez les broches 2 et 3 à la pompe d'huile fraîche. Réglez la friteuse sur la réserve via le mode de configuration du bac de cuisson sur le contrôleur de gauche. Consulter la section

1.4 à la page 1-3 du manuel du contrôleur

3000. Il est impératif que le système de la

friteuse soit coupé puis remis sous tension après un changement de la configuration de JIB

à réserve.

Raccordement d’huile usagée

Connexion des câbles

Raccordement d'huile fraîche

Figure 1

Figure 2

C–1

Les friteuses OCF™, équipées pour l'utilisation de systèmes d'huile de réserve, utilisent un JIB d'huile fraîche embarqué généralement fourni par le fournisseur d'huile de réserve. Enlevez le couvercle et insérez le raccord standard dans le JIB, le couvercle en métal reposant sur le bord du

JIB. L'huile est pompée à l'intérieur et hors du JIB par le même raccord

(voir Figure 3).

AVERTISSEMENT

N’ajoutez pas d’huile CHAUDE ou USAGÉE dans le JIB.

Figure 3

Utilisation de la friteuse équipée d'huile de réserve

Réinitialisation du JIB vide

Pressez après remplissage du JIB avec le bouton Ajout d'huile.

Ceci s'effectue avec la friteuse en mode normal.

Mise au rebut de l'huile

Tirez pour rejeter l'huile dans le bac de filtrage. La friteuse doit

être en mode Réserve.

Commande à bascule d'huile de réserve

Bouton d'ajout d'huile

Commande à bascule

Voyant rebut plein

Laissez la friteuse en mode normal sauf en cas de mise au rebut d'huile ou de remplissage du bac de cuisson à partir du réservoir de réserve.

Retour d'huile

Tournez pour remplir le bac de cuisson vide avec de l'huile fraîche. La friteuse doit

être en mode Réserve.

REMARQUE : L’apparence de votre friteuse peut légèrement différer de celle présentée selon la configuration, le type de friteuse et la date de fabrication.

C.1.2 Remplissage du JIB

1. Le message "APPROVISIONNEMENT EN HUILE ÉPUISÉ" (TOPOFF OIL EMPTY) apparaît sur le contrôleur.

2. Assurez-vous que la commande à bascule est en mode normal.

3. Pressez et maintenez enfoncé le bouton orange au dessus de la commande à bascule pour remplir le

JIB.

4. Une fois que le JIB est plein, relâchez le bouton.

5. Pressez le bouton orange de réinitialisation du JIB pour supprimer le message d'approvisionnement en huile épuisé et revenir au fonctionnement normal.

*REMARQUE : Il faut environ 10 secondes à partir de l'instant où le bouton est pressé pour que le pompage d'huile fraîche démarre. Jusqu'à 15 secondes peuvent se passer avant que le niveau dans le JIB commence à monter. Il faut environ quatre minutes pour remplir le JIB.

C.1.3 Mise au rebut de l'huile usagée

1. Assurez-vous que le bac de filtrage est prêt à servir.

C–2

C.1.4 Remplir le bac de cuisson avec le réservoir de réserve

2. Vidangez le bac de cuisson dans le bac de filtrage.

3. Sur la commande à bascule, passez au mode Réserve.

4. Déverrouillez la poignée du robinet d'évacuation.

5. Tirez le robinet d'évacuation, la pompe s'engagera et videra le bac de filtrage dans le réservoir d'huile usagée. Le voyant Rebut plein sur la commande à bascule s'allumera si le réservoir est plein.

6. Remplir avec de l'huile fraîche ? Voir Remplir le bac de cuisson avec de l'huile de réserve ci-dessous.

Sinon, passez au mode Normal au niveau de la commande à bascule.

1. Assurez-vous que le bac de cuisson est vide et que le robinet de vidange est fermé.

2. Au niveau de la commande à bascule, passez au mode Réserve.

3. Ouvrez le robinet de retour sur le réservoir vide. Pressez le bouton Ajout d'huile fraîche.

Remplissez la cuve jusqu'à la ligne inférieure.

4. Fermez le robinet de retour.

5. Assurez-vous que le bac de filtrage est vide.

6.

Au niveau de la commande à bascule, passez au mode Normal.

*REMARQUE :

Il faut environ quinze secondes à partir de l'instant où le bouton Ajout d'huile fraîche est pressé pour que le pompage d'huile fraîche de la réserve démarre. Il peut s'écouler jusqu'à 25 secondes avant que le niveau du bac de cuisson ne commence à monter. Il faut environ une minute pour remplir une double cuve et deux minutes pour remplir une cuve simple.

3–3

Frymaster L.L.C., 8700 Line Avenue, Shreveport, LA 71106

TÉL. 1.318-865-1711 FAX (pièces) 1-318-219-7140 FAX (support technique) 1-318-219-7135

IMPRIMÉ AUX ÉTATS-UNIS

PERMANENCE TÉLÉPHONIQUE

1-800-551-8633

819-6901

OCT 2011

FRANÇAIS / FRENCH

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
