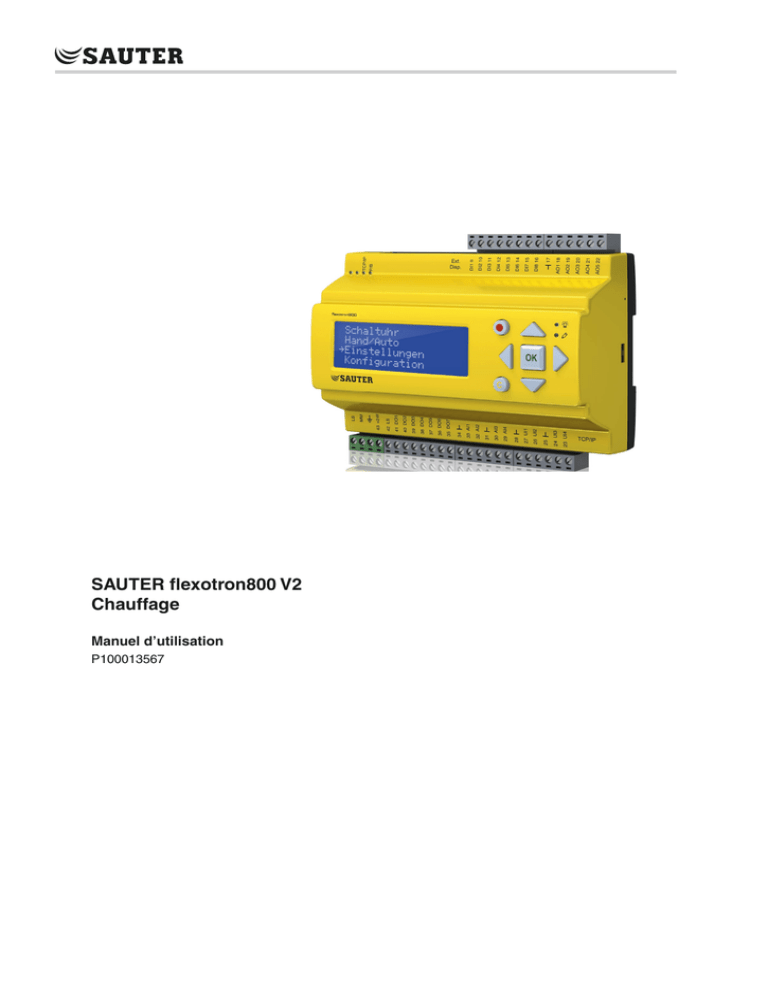

SAUTER flexotron800 V2 Chauffage

SAUTER flexotron800 V2 Chauffage
SAUTER flexotron800 V2
Chauffage
Manuel d’utilisation
P100013567
Références
flexotron800

2/131
P100013567
flexotron800
Contenu
Contenu
1 Remarques générales
1.1
Exclusion de responsabilité
1.2
Marque déposée
P100013567
9
9
9
2 À propos de ce manuel d'utilisation
2.1
Informations complémentaires
11
11
3 À propos de flexotron800
3.1
Nouveautés dans la version 3.3
3.2
Choix du type d’application
3.2.1
Autres points de menu
3.3
Sélection de la langue
3.4
Programme utilisateur chauffage
3.5
Vue d'ensemble des entrées/sorties flexotron800
3.6
Vue d'ensemble des modèles flexotron800
3.7
Caractéristiques techniques
3.7.1
Affectation des bornes flexotron800
13
13
13
14
15
16
17
17
18
19
4 Installation et affectation des bornes
4.1Installation
4.2
Affectation des bornes
4.2.1
Tension d'alimentation
4.2.2
Entrées et sorties
4.2.3
Liste des entrées et des sorties
21
21
22
22
22
25
5 Mise en service
5.1Généralités
5.2
Pas à pas
37
37
37
6Fonctions
6.1
Régulation du chauffage
6.1.1Généralités
6.1.2Régulateur
6.1.3
Courbes de régulation
6.1.4
Adaptation des courbes
6.1.5
Valeurs limites de la température
6.1.6
Priorité du chauffage sur l'eau chaude sanitaire
6.1.7
Commande de pompe
6.1.8
Protection antigel
6.1.9
Compensation du vent
6.1.10
Inertie du bâtiment et boost
6.1.11
Abaissement nocturne
6.1.12
Optimisation du démarrage
6.1.13
Limitation de puissance
6.2
Boucle de refroidissement
6.2.1Généralités
6.2.2Régulateur
41
41
41
41
41
41
41
42
42
43
43
43
44
44
45
45
45
45
3/131
flexotron800
Contenu
6.2.3
6.2.4
6.2.5
6.2.6
6.2.7
6.2.8
Régulation du point de rosée
45
Commande de pompe
46
Démarrage de l'unité de refroidissement
46
Fonction éco/confort
46
Limitation de température
46
Vanne by-pass (fonction antigel dans la boucle primaire de
refroidissement)46
6.3
Eau chaude sanitaire
47
6.3.1Généralités
47
6.3.2Régulateur
47
6.3.3
Abaissement nocturne
47
6.3.4
Commande de pompe (uniquement ECS1)
47
6.3.5
Fonction anti-légionellose (ECS1 uniquement)
47
6.3.6
Priorité de l'eau chaude sanitaire sur le chauffage
47
6.4
Fonction de préparateur d'eau chaude
48
6.4.1
Priorité du ballon sur BC
48
6.5
Régulation de la pression
48
6.6
Commande de chaudière
49
6.6.1Généralités
49
6.6.2
Type de commande de la chaudière
49
6.6.3
Valeur de consigne
52
6.6.4
Durée minimale de fonctionnement et d'arrêt
52
6.6.5
Ordre de démarrage
52
6.6.6
Cycle de test des chaudières
53
6.6.7
Alarme de chaudière
53
6.6.8
Pompe de chaudière
53
6.6.9Circulateur
53
6.6.10
Température de retour de la chaudière
54
6.7
Boucle de régulation supplémentaire
54
6.8
Consommation d'eau froide
54
6.8.1Valeurs
55
6.8.2Alarme
55
6.9
Consommation énergétique
55
6.9.1
Valeurs de consommation
55
6.9.2
Valeurs de puissance
56
6.9.3
Détection des fuites
56
6.9.4Alarme
56
6.10
Compteur électrique
56
6.10.1
Valeurs de consommation
56
6.11
Programmes horaires supplémentaires
56
6.12Alarme
57
6.12.1
Traitement des alarmes
57
6.12.2
Priorité des alarmes
57
6.12.3
Texte d'alarme
57
7 Écrans, voyants LED et boutons
7.1Écran
7.2
Diodes électroluminescentes (LED)
4/131
59
59
59
P100013567
flexotron800
Contenu
7.3Touches
7.4
Navigation dans les menus
59
60
8 Droits d’accès
63
8.1Connexion
63
8.2Déconnexion
64
8.3
Modifier le code
64
8.4
Mot de passe oublié ?
65
8.5
Modifier le mot de passe pour désactiver la déconnexion
automatique65
9Configuration
9.1
Réglages d'alarme
9.1.1
Seuils d'alarme
9.1.2
Délai d‘alarme
9.2
Entrées et sorties
9.2.1Généralités
9.2.2
Entrées analogiques AI
9.2.3
Entrées numériques DI
9.2.4
Entrées universelles UI
9.2.5
Sorties analogiques AO
9.2.6
Sorties numériques DO
9.3
Réglage du capteur
9.4Départ
9.4.1
Décalage parallèle
9.4.2
Limitation maximale
9.4.3
Limitation minimale
9.4.4
Ajustement automatique de la consigne
9.4.5
Compensation du vent
9.4.6Optimisation
9.4.7
Limitation de puissance
9.4.8
Fonctions régul
9.4.9
Régulation du point de rosée
9.4.10
Demande de chaleur AO, 0...10 V 9.4.11
Demande de chaleur AI
9.5
Limitation de la température de retour
9.5.1
Température maximale, retour
9.5.2
DeltaTmax PrimCh/BC
9.5.3
Température minimale, retour
9.5.4
Facteur de limitation, limitation du retour
9.6
Contrôle de chaudière
9.6.1Généralités
9.6.2
Chaudières 1...4
9.6.3Pompes
9.7
Arrêt des pompes
9.8
Pompe simple/double
9.9
Mode de fonctionnement/protection du moteur
9.10
Type d‘actionneur
9.11
Temps de course d‘actionneurs, actionneuers à 3 points
P100013567
67
67
67
69
70
70
71
71
71
72
73
73
74
74
75
75
75
76
76
77
78
78
79
79
79
80
80
81
81
81
81
82
83
84
85
86
87
88
5/131
flexotron800
Contenu
9.12
Fonction antiblocage
9.13
Détection des pertes 9.14
Constantes d'impulsion
9.15
Configuration d'alarme
9.16Communication
9.16.1
Communication Modbus
9.16.2
Communication BACnet
9.16.3
Modem dial-up
9.16.4
Transfert d'alarmes via SMS
9.17
Autres paramètres
9.17.1Généralités
9.17.2ECS1
9.17.3
Ballon 1
9.18Système
9.18.1
Change langue
9.18.2
Choisir l'écran de démarrage – l'affichage à l'état normal
9.18.3
Basculement automatique heure d'été/heure d'hiver
9.18.4
Adresse de bus du régulateur
9.18.5
Télécommande via l'écran
9.18.6
Déconnexion automatique
10Réglages
10.1
Valeur instantanée/valeur de consigne
10.1.1
BC1, BC2 et BC3
10.1.2BF1
10.1.3
ECS1 et ECS2
10.1.4
Ballon 1
10.1.5Chaudière
10.1.6
Boucle de régulation supplémentaire
10.2
Régulation de la température
10.2.1Généralités
10.2.2
BC1, BC2 et BC3
10.2.3BF1
10.2.4
ECS1 et ECS2
10.2.5Chaudière
10.3Manuel/Auto
10.3.1Généralités
10.3.2
BC1, BC2 et BC3
10.3.3BF1
10.3.4
ECS1 et ECS2
10.3.5
Ballon 1
10.3.6Chaudière
10.3.7
Boucle de régulation supplémentaire
10.4
Fonction ECO/confort
10.4.1Généralités
10.4.2
BC1, BC2, BC3, ECS1, ECS2 et BF1
10.5
Heure/Programmes horaires
10.5.1Généralités
10.5.2Heure/date
6/131
88
89
89
90
96
96
97
97
98
98
98
100
100
101
101
101
102
103
103
103
105
106
106
107
109
110
110
112
112
112
112
113
113
113
114
114
114
115
115
116
116
118
118
118
118
120
120
120
P100013567
flexotron800
Contenu
10.5.3
Programmes horaires
10.6Vacances
10.7
Énergie/eau froide
10.7.1
Compteur de chauffage
10.7.2
Compteur eau froide EF1 et EF2
10.7.3
Compteur électrique
10.7.4
Surveillance pertes
10.8
Mode de fonctionnement :
10.8.1Alarmes
10.8.2Entrées/sorties
10.8.3
Capteurs supplémentaires
P100013567
120
120
121
121
122
122
122
122
123
123
124
11Unités d’extension
11.1
Interfaces RS485
11.2Raccordement
11.2.1
Unités d’extension
125
125
125
125
12Autres fonctions
12.1
Traitement des alarmes
12.2
Affichage des états
12.3
Changement de pile
12.4
Zone de texte individuelle
12.5
Numéro de révision
127
127
128
128
129
130
7/131
flexotron800
8/131
P100013567
flexotron800
Remarques générales
1
Remarques générales
1.1
Exclusion de responsabilité
Les informations contenues dans ce manuel d'utilisation ont été vérifiées avec
attention et sont présumées correctes. Cependant, Fr. Sauter AG n'offre aucune
garantie quant au contenu de ce manuel. Les utilisateurs sont invités à nous
signaler toute erreur, omission ou ambiguïté pour que d'éventuelles corrections
puissent être apportées dans les prochaines éditions de ce manuel. Les
informations contenues dans ce manuel peuvent être modifiées à tout moment,
sans préavis.
Le logiciel décrit dans ce manuel est fourni sous licence et son utilisation ou sa
copie sont soumises au respect des termes de la licence. La reproduction et la
communication de ce document, en tout ou partie, électronique ou physique, sont
interdites sans l'autorisation de Fr. Sauter AG.
1.2
Marque déposée
flexotron est une marque déposée de Fr. Sauter AG.
Windows, Windows 2000, Windows XP, Windows Vista, Windows 7, Windows 8 et
Windows Server 2003 sont des marques déposées de Microsoft Corporation.
Certaines désignations de produits dans ce document ne servent qu'à des fins
d'identification et sont des marques déposées des entreprises correspondantes.
Révision A, août 2014
Version logiciel : 3.3
P100013567
9/131
flexotron800
10/131
P100013567
flexotron800
À propos de ce manuel d'utilisation
2
À propos de ce manuel d'utilisation
Ce manuel d'utilisation englobe tous les modèles de la série flexotron800 destinés
à la régulation du chauffage. La présente version actualisée comprend des
fonctions pour la version logicielle 3.3.
2.1
Informations complémentaires
Vous trouverez de plus amples informations sur le flexotron800 dans les
documents suivants :
Manuel d'utilisation flexotron800 ventilation - manuel d'utilisation complet pour la
configuration et la commande du régulateur de ventilation flexotron800, disponible
en anglais, en allemand et en français.
Manuel d'utilisation CASE flexotron - manuel d'utilisation pour la configuration
des régulateurs à l'aide du logiciel PC CASE flexotron, disponible en anglais, en
allemand et en français.
Variables de réseau - Liste des variables pour la communication Modbus et
BACnet, disponible en anglais.
Déclaration de conformité CE, flexotron800
@
P100013567
Toutes ces informations peuvent être téléchargées sur le site Internet
http://www.sauter-controls.com/fr
11/131
flexotron800
12/131
P100013567
flexotron800
À propos de flexotron800
3
À propos de flexotron800
La gamme flexotron800 est disponible en trois tailles de modèles (à 8, 15 ou 28
entrées/sorties).
Sur tous les modèles des appareils flexotron800, les programmes utilisateur sont
stockés dans une zone mémoire spécifique. Nouveauté : à partir de la version 3.3,
les modèles sont disponibles avec deux ou trois interfaces de communication.
Toutes les fonctions et les configurations peuvent être exécutées soit à l'aide
d'écrans et de touches, soit par le biais de l'outil de configuration CASE flexotron,
installé sur un ordinateur et raccordé via le câble de connexion.
Les régulateurs flexotron®800 sont disponibles avec ou sans écran et touches.
Il est possible de raccorder un écran externe RDB800 à touches à tous les
régulateurs à l'aide d'un câble.
Le raccordement d'une ou deux unités d'extension à l'interface RS485 permet
d'augmenter le nombre d'entrées et de sorties du régulateur.
Les modèles flexotron800 avec 2 et 3 interfaces ne sont disponibles que sur
demande.
3.1
Nouveautés dans la version 3.3
•
•
•
•
•
•
3.2
Le système d'exploitation a été encore optimisé
Deux et trois interfaces de communication sont supportées
BACnet/IP a été introduit comme protocole de communication
Peut être commandé simultanément par un écran interne et un écran externe
Fonction de demande de chaleur
Entrée numérique pour prolonger la durée de fonctionnement du mode Confort
Choix du type d’application
À la livraison, la mémoire principale du flexotron800 est vide. Tous les programmes
utilisateur sont stockés dans une zone mémoire spécifique.
Lors de la première mise en service, le régulateur lance un programme qui permet
de charger l’application souhaitée dans la mémoire principale.
RDT828
PLA: 254 ELA: 30
Baud#1: 9600
Rev: 3.3-1-01
Le modèle de l'appareil, son adresse et sa vitesse de communication ainsi que la
version du régulateur installé sont affichés sur le premier écran.
Appuyez sur la touche [Bas] pour charger l'application dans la mémoire principale.
P100013567
13/131
flexotron800
À propos de flexotron800
→ Application
System
Communication
Time/Date
Sélectionnez « Application », puis appuyez sur la touche [Droite].
→
flexotron800 Vent.
flexotron800 Heat.
Expansion unit1
Expansion unit2
Positionnez le curseur sur l'application souhaitée et appuyez sur la touche [Droite].
Title:
flexotron800 Heating 3.3
Activate? No
Appuyez sur [OK] et passez de NON à OUI. Appuyez une nouvelle fois sur [OK]. Le
dernier programme utilisateur de chauffage téléchargé est chargé dans la mémoire
vive. Ce processus dure environ 30 secondes.
3.2.1 Autres points de menu
Système :
Informations sur le modèle flexotron800 et le numéro de série.
• Adresse MAC et adresse IP.
• État de la batterie et taille de la mémoire.
• État de la mémoire et fréquence de la tension.
Communication :
• Sélection du type de communication.
Serial :
• Sélection de l'adresse du régulateur, de la vitesse de communication, du mode
d'interface et du routage.
TCP/IP :
Vous avez ici la possibilité de saisir l'adresse du régulateur et de sélectionner le
DHCP (YES/NO).
Il est aussi possible de régler manuellement l'adresse IP et le masque de sousréseau avant que le flexotron800 soit démarré. La passerelle par défaut et le nom
de DNS se trouvent également dans ce menu :
14/131
P100013567
flexotron800
À propos de flexotron800
• Le masque de sous-réseau actuel, la passerelle et le nom de DNS sont
affichés.
• État de l'ordinateur principal
• Adresse IP de l'ordinateur principal
• Autoriser le raccordement à l'ordinateur principal
• Routage du port TCP vers l'interface sérielle 1 ou 2
Time/Date :
Réglage de l'heure et de la date.
Input/Output :
Possibilité d'affectation des fonctions de lecture et d'écriture aux entrées et aux
sorties.
3.3
Sélection de la langue
Pour accéder à la sélection de la langue, appuyer trois fois sur la touche [Droite]
dans l'affichage de base.
Heating
Choose language
French
Accept changes:No
Démarrer la sélection de la langue en appuyant sur [OK]. Utiliser les touches [Haut]
et [Bas] pour sélectionner la langue souhaitée. Confirmer avec la touche [OK].
Après quelques secondes, vous verrez s’afficher le menu de démarrage en
anglais pour l’application que vous avez sélectionnée. Quelques secondes plus
tard, le texte affiché passera dans la langue que vous avez choisie (si celle-ci était
différente de l’anglais).
Régul. syst. chauff.
08:06:03 09:32
BC1
C: 19.5 R: 20.1 °C
P100013567
15/131
flexotron800
À propos de flexotron800
3.4
Programme utilisateur chauffage
Les régulateurs de température sont des régulateurs PI pour la commande des
boucles de chauffage et de refroidissement et de la chaudière ainsi que des
régulateurs PID pour la régulation d'eau chaude sanitaire. Des fonctions de
régulation et des fonctions d'entrées/sorties analogiques et numériques peuvent
être associées à ces régulateurs. L’utilisateur est libre de choisir n’importe
quelle fonction, la seule contrainte étant le nombre physique d’entrées et sorties
disponibles sur chaque modèle.
Le flexotron800 est conçu pour le montage sur un rail DIN.
La commande du chauffage comprend entre autre les fonctions suivantes :
Chauffage
Commande de 1 à 3 boucles de chauffage avec départ à commande météo et
possibilité d'ajustement via des sondes de température ambiante et/ou des sondes
de retour.
Fonction d'optimisation
Optimisation de l'heure de démarrage pour atteindre la température de confort
après son abaissement en mode ECO.
Refroidissement
Commande d'une boucle de refroidissement avec commande du point de rosée. La
valeur de consigne peut être fixe ou en fonction de la météo.
Eau chaude sanitaire
1 ou 2 circuits d'eau chaude sanitaire et une commande de préparateur d'eau
chaude.
Boucle de régulation supplémentaire
Fonction de thermostat différentiel pour déplacer les fluides en fonction de la
différence de température entre deux points.
Régulation de pression différentielle de la pompe
Une boucle de régulation pour une pression constante.
Commande de chaudière
Pour la commande séquentielle de 1 - 4 chaudière(s) : brûleurs à 1 étage, à 2
étages ou modulants. On peut choisir entre une valeur de consigne fixe, une valeur
de consigne en fonction de la météo ou la plus haute valeur de consigne parmi les
autres valeurs de consigne configurées de la boucle de chauffage.
Programmes horaires
Jusqu'à 5 sorties de programme horaire réglables individuellement pour
commander p. ex. le verrouillage de porte, l'éclairage, etc.
16/131
P100013567
flexotron800
À propos de flexotron800
Programmateur horaire
Programme journalier individuel, Schedule de vacances, horloge annuelle.
Consommation d'eau
Entrée numérique pour l'affichage de la consommation d'eau.
Consommation énergétique
Entrée numérique pour l'affichage de la consommation énergétique.
Entrées
analogiques
RDT828F232
RDT828F032
RDT828F222
RDT828F022
RDT828F212
RDT828F012
RDT815F232
RDT815F032
RDT815F222
RDT815F022
RDT815F212
RDT815F012
Modèle
RDT808F212
Vue d'ensemble des entrées/sorties flexotron800
RDT808F012
3.5
2
2
4
4
4
4
4
4
4
4
4
4
4
4
Entrées
3
numériques
3
4
4
4
4
4
4
8
8
8
8
8
8
Entrées
universelles*
–
–
–
–
–
–
–
–
4
4
4
4
4
4
Sorties
analogiques
1
1
3
3
3
3
3
3
5
5
5
5
5
5
Sorties
2
numériques
2
4
4
4
4
4
4
7
7
7
7
7
7
RS485
Oui
Oui
Oui
Oui
Non
Non
Oui
Oui
Oui
Oui
Non
Non
Oui
Oui
TCP/IP
Non
Non
Non
Non
Oui
Oui
Oui
Oui
Non
Non
Oui
Oui
Oui
Oui
Écran
Non
Oui
Non
Oui
Non
Oui
Non
Oui
Non
Oui
Non
Oui
Non
Oui
Écran
externe
Op*
Op*
Op*
Op*
Op*
Op*
Op*
Op*
Op*
Op*
Op*
Op*
Op*
Op*
1 interface
Oui
Oui
Oui
Oui
Oui
Oui
Non
Non
Oui
Oui
Oui
Oui
Non
Non
2 interfaces Non
Non
Non
Non
Non
Non
Oui
Oui
Non
Non
Non
Non
Oui
Oui
* Entrées universelles (configurables comme entrée analogique ou entrée
numérique), Op = option
Tous les régulateurs flexotron800 V2 supportent un écran externe.
3.6
Vue d'ensemble des modèles flexotron800
P100013567
Modèles avec écran
Modèles sans écran
Description
RDT808F212
RDT815F212
RDT828F212
RDT808F012
RDT815F012
RDT828F012
Régulateur standard avec interface RS485
RDT815F222
RDT828F222
RDT815F022
RDT828F022
Régulateur avec interface TCP/
IP
RDT815F232
RDT828F232
RDT815F032
RDT828F032
Régulateur avec interface RS485
et interface TCP/IP
17/131
flexotron800
À propos de flexotron800
3.7
Caractéristiques techniques
Indice de protection IP 20, après montage
Écran
4 lignes de 20 caractères chacune. Rétro-éclairage
LED
Jaune
Paramètres réglables
Rouge
Affichage de l'alarme
Horloge
Horloge système 24h avec pile de secours,
passage automatique à l'heure d'été/heure d'hiver.
Tension d'alimentation
24 V CA ±15 %, 50…60 Hz ou 21…36 V CC
Puissance absorbée
7,5 VA, 3,4 W (CC), modèles TCP : 8 VA, 3,7 W (CC)
Courant d'enclenchement
28 A (2 ms)
Dimensions
148 x 123 x 58 (l x h x p, bornes incluses)
Boîtier
Norme européenne Euronorm (largeur de 8,5 modules)
Montage
sur un rail DIN
Exploitation
Conditions climatiques selon la norme CEI 721-3-3
Classe 3k5
Température ambiante
0...50 °C
Humidité ambiante
95 % HR max.
Conditions mécaniques selon la norme CEI 721-3-3 Classe 3M3
Vibration
CEI 60068-2-6, test Fc, vibration sinusoïdale
Choc
CEI 60068-2-27, test Ea
Transport
Conditions ambiantes selon la norme CEI 721-3-2
Classe 2k3
Température ambiante
-20...70 °C
Humidité ambiante
95 % HR max.
Conditions mécaniques selon la norme CEI 721-3-3 Classe 2M2
Vibration
CEI 60068-2-6, test Fc, vibration sinusoïdale
Choc
CEI 60068-2-27, test Ea
Chute libre
CEI 60068-2-27, test Ed
Stockage
Conditions ambiantes selon la norme CEI 721-3-1
Classe 1k3
Température ambiante
-20...70 °C
Humidité ambiante
95 % HR max.
Pile
Type
Pile au lithium interchangeable CR2032
Durée de vie Au moins 5 ans
Avertissement
Avertissement en cas de pile faible
Sauvegarde
Mémoire et horloge temps réel
Communication
Le protocole de communication dépend du modèle choisi. Il faut choisir le modèle adapté aux
exigences correspondantes.
Protocole
Modbus/RTU, BACnet/IP
Interface
RS485, TCP/IP
CEM, norme relative aux émissions et l'immunité électromagnétique
Le produit satisfait aux exigences de la directive CEM 2004/108/CE à travers la conformité aux
normes EN 6100061 et EN 6100063.
RoHS
Le produit satisfait aux exigences de la directive 2011/65/CE du Parlement européen et du Conseil.
18/131
P100013567
flexotron800
À propos de flexotron800
Entrées
Entrées analogiques AI
Réglables 0…10 V CC ou Ni1000, 12 bits A/D
Entrées numériques DI
Raccordement libre de potentiel
Entrées universelles UI
Peuvent être utilisées indifféremment comme entrée
analogique ou entrée numérique (voir ci-dessus).
Sorties
Sorties analogiques AO
Réglables 0…10 V CC ; 2…10 V CC ;
10…0 V CC ou 10…2 V CC
8 bits D/A, protection contre les courts-circuits
Sorties numériques DO
Sorties Mosfet, 24 V CA/CC, 2 A continu. Max. 8 A en tout.
Option
Modèles TCP
Remplace l'interface RS485 des flexotron800
Avec 2 interfaces
Une interface sérielle et une interface TCP/IP
Terminal de commande externe, RDB800
Utilisation pour tous les modèles flexotron800
3.7.1 Affectation des bornes flexotron800
P100013567
19/131
flexotron800
20/131
P100013567
flexotron800
Installation et affectation des bornes
4
Installation et affectation des bornes
4.1
Installation
Le régulateur flexotron800 peut être installé dans un boîtier standard DIN (au
moins 9 modules), sur un rail DIN dans une armoire électrique ou sur une porte
d'armoire de commande ou sur un tableau de commande au moyen d'un kit de
montage adapté.
Température ambiante : 0...50 C.
Humidité : Max. : 95 % d'humidité relative, sans condensation.
RS485
4P4C
Exemple d'affectation des bornes sur le RDT828.
Options:
RDT828F022
RDT828F032
RDT828F222
RDT828F232
P100013567
21/131
flexotron800
Installation et affectation des bornes
4.2
Affectation des bornes
À la fin de cette section, vous trouverez des plans d’affectation des bornes
représentant les configurations disponibles réglées en usine. Vous y trouverez
également des plans d'affectation vierges. En effet, la fonction de la plupart
des entrées et sorties dépend du paramétrage du régulateur et le schéma de
raccordement final ne peut être complété tant que l’installateur n'a pas décidé de
l'affectation des entrées/sorties.
Il est important de s’assurer que les branchements sont correctement réalisés et
conformes aux instructions données dans ce manuel.
4.2.1 Tension d'alimentation
24 V~ ±15 %, 50…60 Hz ou 21…36 V=
Si le régulateur flexotron800 et les servomoteurs raccordés sont alimentés par le
même transformateur, le même pôle du transformateur doit toujours être utilisé
comme masse de référence pour l'ensemble de l'installation. Si la masse de
référence n'est pas la même partout, cela peut causer des dysfonctionnements et
même endommager les appareils.
4.2.2 Entrées et sorties
La liste des entrées et sorties à la section 4.2.3 fournit une vue d'ensemble et une
aide précieuse pour la configuration correcte des entrées et sorties.
Entrées analogiques
Les entrées analogiques doivent être reliées à une borne de mise à la masse,
située dans le bornier auquel l'entrée est raccordée.
Selon la configuration choisie, les entrées analogiques peuvent également être
utilisées pour brancher soit une sonde de température Ni1000, soit un signal
d'entrée analogique 0…10 V CC provenant par exemple d’un transmetteur de
pression.
Entrées numériques
Les entrées numériques doivent être raccordées à la borne +24 V. Elles doivent
être raccordées exclusivement au moyen de contacts libres de potentiel. Toute
tension externe appliquée à une entrée numérique peut endommager le régulateur.
Entrées universelles
Une entrée universelle peut être configurée pour fonctionner soit comme une
entrée analogique, soit comme une entrée numérique.
Lorsqu’une entrée universelle est configurée pour fonctionner comme une entrée
analogique, elle peut aussi, selon la configuration choisie, être utilisée pour
recevoir le signal d’une sonde de température Ni1000 ou d’un signal d'entrée
analogique 0…10 V CC provenant par exemple d’un transmetteur de pression.
22/131
P100013567
flexotron800
Installation et affectation des bornes
Les entrées universelles configurées pour fonctionner comme des entrées
analogiques doivent être raccordées à une borne de mise à la masse situé sur le
bornier auquel l’entrée est raccordée.
Les entrées universelles configurées pour fonctionner comme des entrées
numériques doivent, comme toutes les entrées numériques, être reliées à la borne
+24 V. Elle ne doit être raccordées qu’avec des contacts libres de potentiel.
Sorties analogiques
Les sorties analogiques doivent être reliées à la borne de mise à la masse située
sur le bornier AO.
Toutes les sorties analogiques peuvent être configurées individuellement avec un
des signaux suivants :
• 0…10 V CC
• 2…10 V CC
• 10…0 V CC
• 10…2 V CC
Si le régulateur flexotron800 et les servomoteurs raccordés sont alimentés par le
même transformateur, le même pôle du transformateur doit toujours être utilisé
comme masse de référence pour l'ensemble de l'installation. Si la masse de
référence n'est pas la même partout, cela peut causer des dysfonctionnements et
même considérablement endommager les appareils.
Sorties numériques
Les sorties numériques doivent normalement être reliées à la borne 42 LS. La
borne 42 LS est reliée en interne avec la borne LS et fournit 24 V~ ou 24 V= selon
la tension d'alimentation choisie.
Toutes les sorties numériques sont des transistors Mosfet. Les sorties sont reliées
en interne à LS et limitées à 2 A max. chacune. L'intensité totale de l'ensemble des
sorties numériques ne doit pas dépasser 8 A.
Il y a plusieurs raccordements possibles selon le type d'alimentation du régulateur
flexotron800 et le type de relais.
Alimentation en tension 24 V~ et relais 24 V~
P100013567
23/131
flexotron800
Installation et affectation des bornes
Alimentation en tension 24 V= et relais 24 V=
Alimentation en tension 24 V~ et relais 24 V=
Alimentation en tension 24 V= et relais 24 V~
24/131
P100013567
flexotron800
Installation et affectation des bornes
4.2.3 Liste des entrées et des sorties
Les listes ci-dessous sont prévues pour être utilisées pendant la mise en service
afin de vous donner une meilleure vue d'ensemble des différentes configurations
souhaitées d'entrées/sorties.
La première colonne comporte une description du signal d'entrée/sortie, celle du
milieu comporte la désignation du signal correspondant dans CASE flexotron et
celle de droite contient le texte affiché dans le régulateur flexotron800.
Entrées analogiques
P Description
Sonde de température
extérieure
P100013567
CASE flexotron
Écran
Temp ext
Temp ext
Température de départ, bouc- Temp. départ BC1
le de chauffage 1
Départ BC1
Température de départ, bouc- Temp. départ BC2
le de chauffage 2
Départ BC2
Température de départ, bouc- Temp. départ BC3
le de chauffage 3
Départ BC3t
Température de départ, bouc- Temp. départ BF1
le de refroidissement
Départ BF1
Température de départ,
circuit d'eau sanitaire 1
Temp. départ EC1
Dép EC1
Température de départ,
circuit d'eau sanitaire 2
Temp. départ EC2
Dép EC2
Température de départ,
préparateur d'eau chaude
Temp. départ ballon
Dép ballon
Température ambiante,
boucle de chauffage 1
Temp. amb. BC1
Amb BC1
Température ambiante,
boucle de chauffage 2
Temp. amb. BC2
Amb BC2
Température ambiante,
boucle de chauffage 3
Temp. amb. BC3
Amb BC3
Température ambiante, boucle de refroidissement Ni1000
Temp. amb. BF1, Ni1000
Amb BF1
Température ambiante, boucle de refroidissement 0...10 V
Temp. amb. BF1, 0-10V
Amb (V) BF1
Température de retour,
boucle de chauffage 1
Temp. retour BC1
Retour BC1
Température de retour,
boucle de chauffage 2
Temp. retour BC2
Retour BC2
Température de retour,
boucle de chauffage 3
Temp. retour BC3
Retour BC3
Température de retour,
boucle de refroidissement
Temp. retour BF1
Retour BF1
Température de retour,
eau chaude sanitaire 1
Temp. retour ECS1
Retour ECS1
Température de retour, prépa- Temp. retour ballon
rateur d'eau chaude
Ret ballon
Capteur de force du vent
0…10 V CC
Vent
Vitesse du vent
25/131
flexotron800
Installation et affectation des bornes
P Description
CASE flexotron
Écran
Régulateur de pression
différentielle 0…10 V CC
Pression diff
Pression
Capteur d'humidité, 0...10 V
Humidité relative
HR
Boucle primaire chauffage,
température de départ
Temp. départ primaire
chaud
Dép PrimCh
Boucle primaire chauffage,
température de retour
Temp. retour primaire chaud Ret PrimCh
Boucle primaire refroidissement, température de départ
Temp. départ primaire froid
Dép PrimFr
Boucle primaire refroidissement, température de retour
Temp. retour primaire froid
Ret PrimFr
Sonde temp. supplémentaire 1 Sonde temp. supl.1
Sonde sup.1
Sonde temp. supplémentaire 2 Sonde temp. supl.2
Sonde sup.2
Sonde temp. supplémentaire 3 Sonde temp. supl.3
Sonde sup.3
Sonde temp. supplémentaire 4 Sonde temp. supl.4
Sonde sup.4
Sonde temp. supplémentaire 5 Sonde temp. supl.5
Sonde sup.5
Température de la chaudière
retour
Temp. retour chaudière
Ret. Chdr
Température de la chaudière
Temp. départ chaudière
Départ Chdr
Température de retour
pour chaudière 1
Temp. retour chaudière 1
Retour Chdr1
Température de retour
pour chaudière 2
Temp. retour chaudière 2
Retour Chdr2
Température de retour
pour chaudière 3
Temp. retour chaudière 3
Retour Chdr3
Température de retour
pour chaudière 4
Temp. retour chaudière 4
Retour Chdr4
Température pour la fonction
de thermostat différentiel
Circuit suppl. 1
Circ supS1
Température pour la fonction
de thermostat différentiel
Circuit suppl. 2
Circ supS2
Entrée pour la réception
d’une demande de chaleur
actuelle d’un autre régulateur
(0...10 V correspond à
0...100 degrés)
Temp. demande de
chauffage
Demande chff
CASE flexotron
Écran
Mode de fonctionnement/
alarme pompe de circulation,
P1A-BC1
Ret. marche pompe A BC1
PompeA BC1
Mode de fonctionnement/
alarme pompe de circulation,
P1B-BC1
Ret. marche pompe B BC1
PompeB BC1
Mode de fonctionnement/
alarme pompe de circulation,
P1A-BC2
Ret. marche pompe A BC2
PompeA BC2
Entrées numériques
P Description
26/131
P100013567
flexotron800
Installation et affectation des bornes
P Description
P100013567
CASE flexotron
Écran
Mode de fonctionnement/
alarme pompe de circulation,
P1B-BC2
Ret. marche pompe B BC2
PompeB BC2
Mode de fonctionnement/
alarme pompe de circulation,
P1A-BC3
Ret. marche pompe A BC3
PompeA BC3
Mode de fonctionnement/
alarme pompe de circulation,
P1B-BC3
Ret. marche pompe B BC3
PompeB BC3
Mode de fonctionnement/
alarme pompe de circulation,
P1A-BF1
Ret. marche pompe A BF1
PompeA BF1
Mode de fonctionnement/
alarme pompe de circulation,
P1B-BF1
Ret. marche pompe B BF1
PompeB BF1
Mode de fonctionnement/
alarme pompe de circulation,
P1-ECS1
Ret. marche pompe ECS1
Pompe ECS1
pompe de charge P1-Ballon 1 Ret. marche pompe ballon
Pompe bal
Mode de fonctionnement/alar- Variateur fréquence
me, variateur de
fréquence pour la régulation
de la pression
Var fréq
Pressostat, vase d'expansion
Vase d'expansion
Vase d'exp
Alarme externe
Alarme externe
Alarme ext
Limitation de puissance
externe
Limitation puiss. ext.
Lim.Puiss.
Impulsion de débit,
consommation d'eau chaude
Impulsion eau
Imp. Chauf
Impulsion énergie,
consommation chauffage
Impulsion énergie
Imp.énerg.
Impulsion de débit,
consommation d'eau froide 1
Impulsion EF1
Imp. EF1
Impulsion de débit,
consommation d'eau froide 2
Impulsion EF2
Imp. EF2
Impulsion énergie, compteur
électrique
Impulsion électrique
Imp.élec.
BF1 démarrage
Dèmarrer BF1
Démar. BF1
Alarme chaudière
Alarme chaudière
Alarme chdr
Mode de fonctionnement/alar- Ret. marche chaudière 1
me pour chaudière 1
Mar chdr 1
Mode de fonctionnement/alar- Ret. marche chaudière 2
me pour chaudière 2
Mar chdr 2
Mode de fonctionnement/alar- Ret. marche chaudière 3
me pour chaudière 3
Mar chdr 3
Mode de fonctionnement/alar- Ret. marche chaudière 4
me pour chaudière 4
Mar chdr 4
Mode de fonctionnement/alar- Ret. marche pompe chaume pour pompe
dière 1
chaudière 1
Pmp chdr1
Mode de fonctionnement/alar- Ret. marche pompe chaume pour pompe
dière 2
chaudière 2
Pmp chdr2
27/131
flexotron800
Installation et affectation des bornes
P Description
CASE flexotron
Écran
Mode de fonctionnement/alar- Ret. marche pompe chaume pour pompe
dière 3
chaudière 3
Pmp chdr3
Mode de fonctionnement/alar- Ret. marche pompe chaume pour pompe
dière 4
chaudière 4
Pmp chdr4
Mode de fonctionnement/alar- Ret. marche pompe circ.
me pour pompe de transport
Pmp circ
Arrêt externe pour la
commande de la chaudière
Arrêt externe chaudière 1-4 Arrêt ext
Alarme pression/débit pour
le circuit de la chaudière
Erreur pression/débit chaudière
Chdr m3/kP
Mode de fonctionnement/alar- Ret. marche pompe circuit
me pour la boucle de régula- suppl.
tion supplémentaire (fonction
de thermostat)
Pmp supp.
Activer le mode confort pour
BC1
Marche forcée BC1
MaForc BC1
Activer le mode confort pour
BC2
Marche forcée BC2
MaForc BC2
Activer le mode confort pour
BC3
Marche forcée BC3
MaForc BC3
Les entrées universelles du flexotron800 peuvent être configurées indifféremment
comme entrées analogiques ou numériques et être utilisées pour les signaux
d'entrées analogiques ou numériques décrits ci-dessus.
Sorties analogiques
P Description
28/131
CASE flexotron
Écran
Actionneur, boucle de
chauffage 1, BC1
Actionneur BC1
Act BC1
Actionneur, boucle de
chauffage 2, BC2
Actionneur BC2
Act BC2
Actionneur, boucle de
chauffage 3, BC3
Actionneur BC3
Act BC3
Actionneur, boucle de
refroidissement 1, BF1
Actionneur BF1
Act BF1
Actionneur, boucle d'eau chaude Actionneur ECS1
sanitaire 1, ECS1
Act ECS1
Actionneur, circuit d'eau
chaude sanitaire 2, ECS2
Actionneur ECS2
Act ECS2
Variateur de fréquence,
régulation de la pression
Vanne pression diff.
Vanne Pdiff
Split d'une des boucles
susmentionnées (pas pression
différentielle)
Split séq. BC1-Ballon
Split
Brûleur chaudière 1
Chaudière 1,
brûleur modulant
Brûl Chdr1
Brûleur chaudière 2
Chaudière 2,
brûleur modulant
Brûl Chdr2
Brûleur chaudière 3
Chaudière 3,
brûleur modulant
Brûl Chdr3
Brûleur chaudière 4
Chaudière 4,
brûleur modulant
Brûl Chdr4
P100013567
flexotron800
Installation et affectation des bornes
P Description
CASE flexotron
Écran
Actionneur, vanne de retour
chaudière 1
Actionneur temp. retour
chaudière 1
V3V Chdr1
Actionneur, vanne de retour
chaudière 2
Actionneur temp. retour
chaudière 2
V3V Chdr2
Actionneur, vanne de retour
chaudière 3
Actionneur temp. retour
chaudière 3
V3V Chdr3
Actionneur, vanne de retour
chaudière 4
Actionneur temp. retour
chaudière 4
V3V Chdr4
Valeur de consigne la plus
Temp. demande de chaufélevée pour la boucle configurée fage
(0...100 degrés correspond à
0...10 V)
Demande chff
Sorties numériques
P Description
P100013567
CASE flexotron
Écran
Démarrage/arrêt pompe,
P1A-BC1
Démarrer pompe A BC1
BC1 PompeA
Démarrage/arrêt pompe,
P1B-BC1
Démarrer pompe B BC1
BC1 PompeB
Démarrage/arrêt pompe,
P1A-BC2
Démarrer pompe A BC2
BC2 PompeA
Démarrage/arrêt pompe,
P1B-BC2
Démarrer pompe B BC2
BC2 PompeB
Démarrage/arrêt pompe,
P1A-BC3
Démarrer pompe A BC3
BC3 PompeA
Démarrage/arrêt pompe,
P1B-BC3
Démarrer pompe B BC3
BC3 PompeB
Démarrage/arrêt pompe,
P1A, BF1
Démarrer pompe A BF1
BF1 PompeA
Démarrage/arrêt pompe,
P1B, BF1
Démarrer pompe B BF1
BF1 PompeB
Démarrage/arrêt pompe,
P1-ECS1
Démarrer pompe ECS1
ECS1 Pompe
Démarrage/arrêt pompe
préparateur d'eau chaude,
P1-Ballon 1
Démarrer pompe ballon
Pmp ballon
Démarrage/arrêt variateur
de fréquence, régulation de la
pression
Démarrer variateur fréq.
Var fréq
Alarme collective A + B + C
Total alarmes
Tot Al.
Alarme collective A
Total alarmes A
Tot Al.-A
Alarme collective B/C
Total alarmes B/C
Tot Al-B/C
Programme horaire
supplémentaire 1
Prg. horaire 1
Pgm hor.1
Programme horaire
supplémentaire 2
Prg. horaire 2
Pgm hor.2
Programme horaire
supplémentaire 3
Prg. horaire 3
Pgm hor.3
Programme horaire
supplémentaire 4
Prg. horaire 4
Pgm hor.4
Programme horaire
supplémentaire 5
Prg. horaire 5
Pgm hor.5
29/131
flexotron800
Installation et affectation des bornes
P Description
Ouvrir actionneur 3 points BC1
CASE flexotron
Écran
Ouvrir act. BC1
Ouvr. BC1
Fermer actionneur 3 points BC1 Fermer act. BC1
Ferm. BC1
Ouvrir actionneur 3 points BC2
Ouvr. BC2
Ouvrir act. BC2
Fermer actionneur 3 points BC2 Fermer act. BC2
Ferm. BC2
Ouvrir actionneur 3 points BC3
Ouvr. BC3
Ouvrir act. BC3
Fermer actionneur 3 points BC3 Fermer act. BC3
Ferm. BC3
Ouvrir actionneur 3 points BF1
Ouvrir act. BF1
Ouvr. BF1
Fermer actionneur 3 points BF1
Fermer act. BF1
Ferm BF1
Ouvrir actionneur 3 points ECS1 Ouvrir act. ECS1
Ouvr. ECS1
Fermer actionneur 3 points
ECS1
Ferm. ECS1
Fermer act. ECS1
Ouvrir actionneur 3 points ECS2 Ouvrir act. ECS2
Ouvr. ECS2
Fermer actionneur 3 points
ECS2
Fermer act. ECS2
Ferm. ECS2
Vanne by-pass, BF1
Vanne by-pass BF1
Bypass BF1
BF1, démarrage unité de
refroidissement
Démarrer groupe froid BF1
Groupe BF1
Démarrage/arrêt brûleur 1
Brûleur chaudière 1
Dém1 Chdr1
Démarrage/arrêt brûleur 1 haut
rendement
Brûleur chaudière 1
(haute puis.)
Dém2 Chdr1
Démarrage/arrêt brûleur 2
Brûleur chaudière 2
Dém1 Chdr2
Démarrage/arrêt brûleur 2 haut
rendement
Brûleur chaudière 2
(haute puis.)
Dém2 Chdr2
Démarrage/arrêt brûleur 3
Brûleur chaudière 3
Dém1 Chdr3
Démarrage/arrêt brûleur 3 haut
rendement
Brûleur chaudière 3
(haute puis.)
Dém2 Chdr3
Démarrage/arrêt brûleur 4
Brûleur chaudière 4
Dém1 Chdr4
Démarrage/arrêt brûleur 4 haut
rendement
Brûleur chaudière 4
(haute puis.)
Dém2 Chdr4
Démarrage/arrêt pompe,
chaudière 1
Démar. pompe chaudière 1
Pmp. Chdr1
Démarrage/arrêt pompe,
chaudière 2
Démar. pompe chaudière 2
Pmp. Chdr2
Démarrage/arrêt pompe,
chaudière 3
Démar. pompe chaudière 3
Pmp. Chdr3
Démarrage/arrêt pompe,
chaudière 4
Démar. pompe chaudière 4
Pmp. Chdr4
Démarrage/arrêt pompe de
transport
Démar pompe circ.
Pmp. Circ.
Démarrage/arrêt pompe, boucle Pompe circuit suppl.
de régulation supplémentaire
30/131
Circ.supp.
P100013567
flexotron800
Installation et affectation des bornes
Schéma d'affectation des bornes RDT828, réglage d'usine
(voir aussi section 3.6.1. affectation des bornes du flexotron800)
-
LS
Tension d'alimentation 24 V CA ±15 %. 50/60 Hz
ou 24 V CC,
1
D+
-
MM
2
D-
Mise à la terre
3
C
43 +24 V +24 V CC. Point de référence pour entrées numériques DI
4
E
42 LS
Point de référence pour sorties numériques DO
-
-
41 DO1
Démarrage/arrêt pompe, P1A-BC1
-
-
40 DO2
Démarrage/arrêt pompe, P1B-BC1
-
-
39 DO3
Ouvrir servomoteur 3 points BC1
38 DO4
Ouvrir servomoteur 3 points BC1
9
DI1
Mode de fonctionnement/alarme
pompe de circulation, P1A-BC1
37 DO5
Démarrage/arrêt pompe, P1-ECS1
10
DI2
Mode de fonctionnement/alarme
pompe de circulation, P1B-BC1
36 DO6
Démarrage/arrêt pompe, P1A-BC2
11
DI3
Mode de fonctionnement/alarme
pompe de circulation, P1A-BC2
35 DO7
Alarme collective
12
DI4
Mode de fonctionnement/alarme
pompe de circulation, P1-ECS1
13
DI5
Impulsion de débit, consommation
d'eau chaude
-
RS485 Modbus (pas pour les modèles
WEB (TCP/IP))
34
Potentiel de référence pour entrées analogiques AI
14
DI6
Impulsion d'énergie, consommation
chauffage
33 AI1
Température extérieure
15
DI7
Impulsion de débit, consommation
d'eau froide 1
32 AI2
Température de départ, boucle de chauffage 1
16
DI8
Vase d'expansion
31
Potentiel de référence pour entrées analogiques AI
30 AI3
Température de départ, boucle d'eau chaude
sanitaire 1
17
29 AI4
Température de retour, boucle de chauffage 1
18
AO1
Servomoteur, boucle de chauffage 1,
BC1
19
AO2
Servomoteur, boucle d'eau chaude
sanitaire 1, ECS1
Potentiel de référence pour sorties
analogiques AO
28
Potentiel de référence pour entrées universelles UI
20
AO3
Servomoteur, boucle de chauffage 2,
BC2
27 UI1
Température de départ, boucle de chauffage 2
21
AO4
Pas utilisé
26 UI2
Température de retour, boucle de chauffage 2
22
AO5
Pas utilisé
25
Potentiel de référence pour entrées universelles UI
24 UI3
Température ambiante, boucle de chauffage 1
23 UI4
Température ambiante, boucle de chauffage 2
P100013567
31/131
flexotron800
Installation et affectation des bornes
Schéma d'affectation des bornes RDT815, réglage d'usine
(voir aussi section 3.6.1. Affectation des bornes du flexotron800)
LS
Tension d'alimentation 24 V CA, ±15 %.
50/60 Hz ou 24 V CC
1
D+
2
D-
Mise à la terre
3
C
43 +24V
+24 V CC. Point de référence pour entrées
numériques DI
4
E
42 LS
Point de référence pour sorties numériques DO
-
-
41 DO1
Démarrage/arrêt pompe, P1A-BC1
-
-
40 DO2
Démarrage/arrêt pompe, P1B-BC1
-
-
39 DO3
Démarrage/arrêt pompe, P1-ECS1
38 DO4
Alarme collective
9
DI1
Mode de fonctionnement/alarme pompe
de circulation, P1A-BC1
10
DI2
Mode de fonctionnement/alarme pompe
de circulation, P1B-BC1
MM
RS485 Modbus (pas pour les modèles
WEB (TCP/IP))
34
Potentiel de référence pour entrées analogiques
AI
11
DI3
Mode de fonctionnement/alarme pompe
de circulation, P1-ECS1
33 AI1
Température extérieure
12
DI4
Vase d'expansion
32 AI2
Température de départ, boucle de chauffage 1
31
Potentiel de référence pour entrées analogiques
AI
17
30 AI3
Température de départ, boucle d'eau chaude
sanitaire 1
18
AO1
Servomoteur, boucle de chauffage 1,
BC1
29 AI4
Température de retour, boucle de chauffage 1
19
AO2
Servomoteur, boucle d'eau chaude sanitaire 1, ECS1
20
AO3
Pas utilisé
32/131
Potentiel de référence pour sorties analogiques AO
P100013567
flexotron800
Installation et affectation des bornes
Schéma d'affectation des bornes RDT808, réglage d'usine
(voir aussi section 3.6.1. Affectation des bornes du flexotron800)
LS
MM
43 +24V
Tension d'alimentation 24 V CA, ±15 %. 50/60
Hz ou 24 V CC
1
D+
2
D-
Mise à la terre
3
C
+24 V CC. Point de référence pour entrées
numériques DI
4
E
RS485 Modbus (pas pour les modèles
WEB (TCP/IP))
42 LS
Point de référence pour sorties numériques DO
-
41 DO1
Démarrage/arrêt pompe, P1A-BC1
-
40 DO2
Démarrage/arrêt pompe, P1B-BC1
-
34
Potentiel de référence pour entrées analogiques
AI
9
DI1
Mode de fonctionnement/alarme pompe
de circulation, P1A-BC1
33 AI1
Température extérieure
10
DI2
Mode de fonctionnement/alarme pompe
de circulation, P1B-BC1
32 AI2
Température de départ, boucle de chauffage 1
11
DI3
Pas utilisé
Potentiel de référence pour sorties analogiques AO
17
18
P100013567
AO1
Servomoteur, boucle de chauffage 1, BC1
33/131
flexotron800
Installation et affectation des bornes
Schéma d'affectation des bornes vierge RDT828
-
LS
Tension d'alimentation 24 V CA ±15 %. 50/60 Hz
ou 24 V CC,
1
D+
-
MM
2
D-
Mise à la terre
3
C
43 +24 V +24 V CC. Point de référence pour entrées
numériques DI
4
E
42 LS
-
-
41 DO1
-
-
40 DO2
-
-
9
DI1
-
RS485 Modbus (pas pour les modèles
WEB (TCP/IP))
39 DO3
38 DO4
37 DO5
10
DI2
36 DO6
11
DI3
35 DO7
12
DI4
13
DI5
14
DI6
34
Potentiel de référence pour entrées analogiques
AI
33 AI1
15
DI7
32 AI2
16
DI8
31
Potentiel de référence pour entrées analogiques
AI
30 AI3
17
29 AI4
18
AO1
19
AO2
20
AO3
27 UI1
21
AO4
26 UI2
22
AO5
28
25
Potentiel de référence pour entrées universelles
UI
Potentiel de référence pour sorties analogiques AO
Potentiel de référence pour entrées universelles
UI
24 UI3
23 UI4
34/131
P100013567
flexotron800
Installation et affectation des bornes
Schéma d'affectation des bornes vierge RDT815
LS
Tension d'alimentation 24 V CA, ±15 %.
50/60 Hz ou 24 V CC
1
D+
2
D-
Mise à la terre
3
C
43 +24V
+24 V CC. Point de référence pour entrées
numériques DI
4
E
42 LS
Point de référence pour sorties numériques DO
-
-
41 DO1
-
-
40 DO2
-
-
9
DI1
MM
RS485 Modbus (pas pour les modèles
WEB (TCP/IP))
39 DO3
38 DO4
Potentiel de référence pour entrées analogiques
AI
34
33 AI1
10
DI2
11
DI3
12
DI4
32 AI2
Potentiel de référence pour entrées analogiques
AI
31
17
Potentiel de référence pour sorties analogiques AO
30 AI3
18
AO1
29 AI4
19
AO2
20
AO3
Schéma d'affectation des bornes vierge RDT808
LS
1
D+
2
D-
Mise à la terre
3
C
43 +24V
+24 V CC. Point de référence pour entrées
numériques DI
4
E
42 LS
Point de référence pour sorties numériques DO
-
MM
Tension d'alimentation 24 V CA, ±15 %.
50/60 Hz ou 24 V CC
41 DO1
-
40 DO2
9
DI1
33 AI1
10
DI2
32 AI2
11
DI3
34
Potentiel de référence pour entrées analogiques
AI
Potentiel de référence pour sorties analogiques AO
17
18
P100013567
RS485 Modbus (pas pour les modèles
WEB (TCP/IP))
AO1
35/131
flexotron800
36/131
P100013567
flexotron800
Mise en service
5
Mise en service
5.1
Généralités
Le régulateur flexotron800 doit être configuré avant toute utilisation. Il faut affecter
les entrées et les sorties et régler tous les paramètres importants.
La mise en service globale peut s'effectuer soit via l'écran du régulateur, soit via un
écran externe RDB800.
CASE flexotron
La meilleure façon de configurer le régulateur est d'utiliser CASE flexotron. CASE
flexotron est un logiciel PC de configuration, spécialement développé pour faciliter
la mise en service des régulateurs de la série flexotron800.
CASE flexotron vous permet de préparer l'ensemble de la configuration et tous les
réglages directement sur votre ordinateur pour pouvoir les charger ensuite dans le
régulateur. Il est possible de sauvegarder un nombre quasi illimité de configurations
dans la mémoire de l’ordinateur pour un usage ultérieur.
Un câble de connexion est requis pour la configuration du flexotron800 avec CASE
flexotron.
Avant la configuration, il faut raccorder le régulateur flexotron800 à l'alimentation en
tension et choisir le programme utilisateur.
5.2
Pas à pas
Pour la configuration à l'aide de CASE flexotron, se référer aux instructions CASE
flexotron.
Pour une configuration directe à partir de l'écran du régulateur, il existe deux
façons de procéder selon l’aide dont vous avez besoin.
Option 1 :
1. Allez directement aux sections 7 Écran, LED et touches et 8 Droits d'accès.
2. Après vous être familiarisé avec les touches et le système de menu, branchez
votre flexotron800 au courant secteur, mettez-le en marche, allez dans Droits
d’accès > Entrer et choisissez le niveau d’autorisation « Admin ». Sortez du
menu précédent et allez dans le menu Configuration.
3. Dans un premier temps sautez le menu de configuration Entrées/Sorties et
commencez par configurer les fonctions de régulation dans le menu Fonctions
de régulation.
4. Naviguez dans les menus et sous-menus pour vérifier/changer les paramètres
et fonctions dont vous avez besoin. Utilisez la section 6 Fonctions de ce manuel
P100013567
37/131
flexotron800
Mise en service
comme aide. La liste des fonctions des entrées et des sorties à la section 4.2.3
Liste des entrées et des sorties fournit une vue d'ensemble des entrées et
sorties requises.
5. Configurez les entrées et les sorties.
6. Sortez du menu « Configuration » et poursuivez avec les réglages au sein des
boucles de régulation activées.
7. Déterminez les paramètres de régulation dans « Régulation de la température ».
8. Réglez les horaires d'utilisation dans le menu « ECO/Confort ».
ÂÂ Le régulateur flexotron800 est opérationnel.
Option 2 :
Lisez le mode d'emploi dans l'ordre proposé ci-dessous : il a été pensé et construit
dans le but de vous guider pas à pas tout au long du processus de paramétrage
et de mise en service. Les dernières sections de ce manuel couvrent les menus
et fonctions qui ne sont pas utilisés pour la mise en service. Ils ne sont donc pas
mentionnés dans les paragraphes suivants.
Fonctions
Commencez par lire la section 6 Fonctions. Certaines fonctions sont essentielles
au bon fonctionnement du régulateur et doivent obligatoirement être utilisées.
D’autres sont optionnelles. Il n'est donc pas impératif de les régler.
Vous trouverez une liste de toutes les entrées et sorties analogiques et numériques
dans la section 4.2.3 Liste des entrées et des sorties. Utilisez-la pour cocher les
entrées/sorties que vous allez utiliser pour votre installation. Notez que dans le
RDT828, les entrées universelles peuvent être configurées soit comme entrées
analogiques soit comme entrées numériques.
Écran, touches et LED
La section 7 décrit l'utilisation des touches du régulateur pour naviguer dans les
différents menus du flexotron800.
Droits d’accès
Section 8 Droits d'accès, connexion au flexotron800.
Configuration
Section 9 Configuration.
Mettez votre régulateur sous tension. À l’aide des touches et des menus,
sélectionnez les fonctions souhaitées via le menu de configuration.
L’appareil est livré préconfiguré et des fonctions sont affectées à toutes les entrées
et sorties. Vous pouvez cependant modifier ces affectations ultérieurement. Vous
trouverez deux schémas d'affectation des bornes dans la section 4 Installation et
38/131
P100013567
flexotron800
Mise en service
affectation des bornes. Un schéma avec les entrées et sorties préconfigurées et un
schéma vierge pour vos propres configurations.
Réglages
Réglez les paramètres du régulateur, bande P et temps I pour la régulation
de la température. Ces réglages se trouvent dans le menu « Régulation de la
température » de la boucle de régulation correspondante.
Réglage des paramètres d'alarme, niveaux d'alarme et temporisations d'alarme,
voir section 9.1 Réglages d'alarme.
Réglages horaires
Section 10.5.
Réglage de l’heure et des fonctions calendaires.
Valeurs de consigne
Section 10.1.
Réglage de la valeur de consigne pour toutes les boucles de régulation actives.
Mode manuel / auto
Section 10.3.
Description du mode de fonctionnement manuel. Utile pour la vérification du
système.
Autres fonctions
La section 12.1 explique la gestion des alarmes, etc.
P100013567
39/131
flexotron800
40/131
P100013567
flexotron800
Fonctions
6
Fonctions
6.1
Régulation du chauffage
6.1.1 Généralités
Le flexotron800 peut être configuré pour 1 à 3 boucles de chauffage : BC1, BC2 et
BC3.
6.1.2 Régulateur
Les boucles de chauffage sont commandées via le régulateur PI avec une bande P
et un temps I réglables.
6.1.3 Courbes de régulation
Les régulateurs ont des courbes de régulation individuelles pour le rapport de la
température de départ à la température extérieure.
Chaque courbe a 8 points d'inflexion. Les valeurs de température extérieure –20,
–15, –10, –5, ±0, +5, +10, +15 sont préréglées en usine. Ces valeurs ne peuvent
pas être modifiées avec les touches du flexotron800. Seul le logiciel CASE
flexotron permet de les modifier. Les températures de départ correspondantes sont
réglables aussi bien au niveau du flexotron800 que via CASE flexotron.
6.1.4 Adaptation des courbes
Des sondes de température ambiante peuvent être utilisées pour corriger les
courbes de régulation utilisées. La température moyenne est calculée pour une
durée déterminée. Un décalage parallèle de toute la courbe vers le haut ou le bas
est ensuite effectué, selon que l'écart entre la consigne d'ambiance et la valeur
instantanée d'ambiance est positif ou négatif. Après la compensation, l'écart est
multiplié par le facteur de correction et la somme est ajoutée au décalage actuel de
la formule suivante :
Décalage = (consigne d'ambiance - température
moyenne)*facteur + décalage actuel
La fréquence de ce calcul (0...24 h) ainsi que le facteur de correction (0...100)
peuvent être réglés. Le décalage est limité à ± 20 degrés max.
6.1.5 Valeurs limites de la température
Les boucles de chauffage ont des valeurs limites de température (minimales et
maximales) réglables individuellement pour le départ et le retour. Si la température
de retour ne se trouve pas au sein des valeurs limites réglées, la température de
départ est modifiée par un facteur réglable afin de corriger l'erreur. La consigne
départ ne passe toutefois jamais en dessous/au-dessus de la consigne départ
minimale/maximale réglée.
P100013567
41/131
flexotron800
Fonctions
La valeur limite minimale se calcule comme suit :
Décalage de départ = (valeur limite minimale - température
de retour)*facteur de limitation
La valeur limite minimale ne peut donner qu'un décalage positif, le décalage est
sinon = 0.
La valeur limite maximale se calcule comme suit :
Décalage de départ = (valeur limite maximale - température
de retour)*facteur de limitation
La valeur limite maximale ne peut donner qu'un décalage négatif, le décalage est
sinon = 0.
Valeurs limites primaire et secondaire de la température de retour
La température de retour primaire ne doit pas dépasser la température secondaire
de retour de plus de 3 degrés (réglable). Si la différence dépasse la valeur réglée,
le signal de commande de la vanne est dérogé afin de fermer la vanne et de
réduire ainsi le débit. Cela diminue la température de retour.
Entrées et sorties
Entrées analogiques
Température de retour BC1 et/ou BC2
Entrées analogiques
Température de retour chauffage primaire
6.1.6 Priorité du chauffage sur l'eau chaude sanitaire
Il est possible de donner la priorité aux circuits de chauffage sur les circuits d'eau
chaude en activant la fonction correspondante. Si la température d'une des boucles
de chauffage est inférieure à la valeur de consigne de quelques degrés (réglable)
pendant une durée réglable, les servomoteurs des circuits d'eau chaude sont
fermés de force.
6.1.7 Commande de pompe
Chaque circuit peut être équipé de pompes simples ou doubles. Pour les
pompes doubles, une seule des pompes est exploitée à la fois. Un changement
automatique a lieu chaque semaine. Si la pompe active tombe en panne, la pompe
inactive à ce moment-là est automatiquement démarrée.
Il est possible de configurer l'arrêt des pompes en fonction de la température
extérieure et de configurer des temporisations individuelles de démarrage et d'arrêt
des pompes.
Les pompes sont activées quotidiennement à 15h00 pendant 5 minutes.
42/131
P100013567
flexotron800
Fonctions
6.1.8 Protection antigel
Si un régulateur se trouve en mode de fonctionnement Arrêt ou Manuel et si la
température extérieure passe sous une valeur réglable, une température minimale
de départ réglable est maintenue et la pompe se met en marche.
6.1.9 Compensation du vent
Afin de compenser un refroidissement dû au vent, il est possible de raccorder un
capteur de vent et d'effectuer un décalage de la valeur de consigne en fonction du
vent. La fonction propose un facteur de décalage réglable (°C par m/s).
6.1.10Inertie du bâtiment et boost
Il est possible de régler en heures (0-24) l'inertie du bâtiment en fonction de la
capacité d'accumulation thermique de l'enceinte du bâtiment.
L'inertie réglée commande l'influence de la température extérieure sur les courbes
de régulation.
La température extérieure prise en compte pour le calcul de la température de
départ actuelle est une valeur moyenne sur la période réglée. Si la température
extérieure actuelle doit être utilisée, il faut régler la période sur 0. Pour une valeur
moyenne journalière, la période est réglée sur 24.
Boost : En cas de faible température extérieure, il est possible d'effectuer un
décalage temporaire de la courbe de régulation lors du passage de la température
nocturne à la température de confort. Cela permet d'accélérer l'augmentation de
la température jusqu'à atteindre la température diurne. Les conditions suivantes
s'appliquent :
• La valeur moyenne journalière de la température extérieure est inférieure à
17 °C.
• La température de départ doit être supérieure à 25 °C.
• L'abaissement nocturne doit être supérieur à 2 °C.
Lorsque les conditions susmentionnées sont satisfaites, le décalage de l'heure de
démarrage se calcule comme suit :
Décalage = facteur*(17-temp. extérieure)* abaissement nocturne
Le facteur est réglable de 0…10. 0 signifie aucun décalage du démarrage et 10, un
décalage maximal.
P100013567
43/131
flexotron800
Fonctions
La durée de fonctionnement en minutes pour le décalage se calcule comme suit :
Durée de fonctionnement = 1.6*(17-temp. extérieure)
La durée de fonctionnement est limitée à 60 minutes maximum.
6.1.11Abaissement nocturne
L'abaissement nocturne est réglé par la température ambiante. Afin de calculer
la diminution correspondante de la température de départ, la valeur ambiante
indiquée est multipliée par 3. Le flexotron800 dispose de programmes horaires
individuels pour chaque boucle de chauffage avec deux périodes de confort par
jour.
Les entrées numériques « Fonctionnement prolongé BC1–BC3 » peuvent être
utilisées pendant l'abaissement nocturne pour activer le mode Confort. Les entrées
ont des temporisations à l'enclenchement réglables.
6.1.12Optimisation du démarrage
Cette fonction est utilisée afin d'obtenir la température ambiante souhaitée lorsque
la période de confort est activée après un abaissement nocturne. L'heure à laquelle
la température de départ doit être augmentée se calcule comme suit :
Heure d'optimisation = (consigne d'ambiance - valeur ambiante instantanée) / capacité de réchauffement
La capacité de réchauffement possède une valeur minimale et une valeur
maximale (valeur minimale préréglée : 0,02 °C/min, valeur maximale : 0,1 °C/min).
La valeur moyenne de la capacité minimale et maximale est utilisée comme valeur
de départ de la fonction. La valeur de capacité se calcule donc comme suit :
Capacité d'augmentation de la température = (capacité de
d'augmentation de la température + augmentation de la température / durée d'optimisation) / 2
Le surcroît de température correspond ici à la différence dans la température
ambiante entre le moment où l'optimisation est arrêtée et le moment où elle est
démarrée.
Optimisation de l'heure de démarrage en fonction de la météo
Si la commande météo de l'optimisation du démarrage est active, la capacité
compensée correspondante se calcule comme suit :
Valeur de capacité en fonction de la météo = capacité * (1
+ commande météo / 100 * différence de température extérieure)
44/131
P100013567
flexotron800
Fonctions
La commande météo est un pourcentage réglable entre 0...100% (0%= pas de
commande météo). Le réglage d'usine est 3%.
La différence de température extérieure est la différence entre la température
extérieure actuelle et la température extérieure lors de la dernière optimisation.
Entrées et sorties
Entrées analogiques
Sonde d'ambiance
6.1.13Limitation de puissance
Le signal d'entrée numérique - Limitation externe de la puissance - peut être utilisé
pour limiter temporairement la puissance disponible pour les boucles de chauffage.
La fermeture de l'entrée entraîne une réduction de la valeur de consigne d'un
facteur réglable (à 20 °C). La limitation influe sur toutes les boucles de chauffage
configurées.
La limitation se calcule comme suit :
Valeur de consigne limitée = 20+(valeur de consigne20)*facteur/100
Un facteur 100 n'entraîne pas d'abaissement de la consigne, un facteur 0 entraîne
une réduction complète à 20 °C.
6.2
Boucle de refroidissement
6.2.1 Généralités
Le régulateur permet de configurer une boucle de refroidissement. La valeur de
consigne de la boucle de refroidissement peut être fixe ou déterminée en fonction
de la météo.
6.2.2 Régulateur
La boucle de refroidissement est commandée via un régulateur PI avec une bande
P et un temps I réglables. Le régulateur utilise une entrée de sonde de température
pour la température de départ de la boucle de refroidissement ainsi qu'une sortie
analogique pour la vanne de commande du refroidissement
6.2.3 Régulation du point de rosée
La régulation du point de rosée sert à empêcher la formation d'eau de
condensation dans la tuyauterie du refroidissement lorsque des convecteurs de
refroidissement sont raccordés. La fonction augmente la température de départ du
circuit de refroidissement en fonction du point de rosée actuel dans le local. Une
sonde combinée de température et d'humidité (p. ex. l'EGH111 de SAUTER) est
raccordée et configurée à cette fin.
P100013567
45/131
flexotron800
Fonctions
La fonction de point de rosée calcule la température de point de rosée actuelle
et l'ajoute à un décalage de la valeur de consigne réglable (réglé en usine sur
1 °C). La somme est ensuite comparée à la valeur de consigne actuelle. La valeur
maximale est utilisée comme valeur de consigne pour la température de départ de
la boucle de refroidissement.
6.2.4 Commande de pompe
Une sortie numérique peut être utilisée dans la boucle de refroidissement
pour la commande de la pompe. La pompe peut être configurée soit pour un
fonctionnement continu, soit avec des arrêts. Les arrêts de la pompe sont activés
par la sonde de température extérieure. En outre, il est possible de configurer
une temporisation pour le démarrage et l'arrêt de la pompe. Sinon, il est possible
d'utiliser l'entrée numérique « Démar. BF1 » pour le démarrage/l'arrêt de la pompe.
Durant le temps d'arrêt de la pompe, le signal de sortie du servomoteur est de 0 V.
6.2.5 Démarrage de l'unité de refroidissement
Il est possible de configurer une sortie numérique pour le démarrage/l'arrêt de
l'unité de refroidissement. Les réglages de la pompe s'appliquent à la sortie. Le
cycle d'essai de la pompe n'a cependant pas d'influence sur cette sortie.
6.2.6 Fonction éco/confort
Le flexotron800 dispose d'un programme horaire pour la boucle de refroidissement
avec deux périodes de confort par jour. En dehors des périodes de confort,
la valeur de consigne est augmentée au départ (réglable) afin de réduire la
consommation d'énergie.
6.2.7 Limitation de température
La température de départ peut être limitée vers le haut par une valeur réglable fixe.
Il est en outre possible de limiter la température de retour vers le haut ou vers le
bas. Si la température de retour passe en dessous de la valeur minimale ou audessus de la valeur maximale, la valeur de consigne de départ est régulée de force
avec un facteur réglable.
6.2.8 Vanne by-pass (fonction antigel dans la boucle primaire de refroidissement)
Une sortie numérique peut être utilisée dans la boucle de refroidissement pour
la commande d'une vanne by-pass La vanne by-pass BF1 s'ouvre lorsque la
température extérieure passe sous 3 °C et que la vanne BF1 est fermée
(0 %). Si une de ces conditions n'est pas remplie, la vanne by-pass BF1 reste
fermée.
46/131
P100013567
flexotron800
Fonctions
6.3
Eau chaude sanitaire
6.3.1 Généralités
Le flexotron800 peut être configuré pour un ou deux circuits d'eau chaude
sanitaire, ECS1 et ECS2. Ils sont régulés par une température de départ constante.
6.3.2 Régulateur
Les circuits d'eau chaude sanitaire sont commandés par un régulateur PID avec
une bande P, un temps I et un temps D réglables.
6.3.3 Abaissement nocturne
Le flexotron800 dispose de programmes horaires individuels pour chaque circuit
d'eau chaude sanitaire avec deux périodes de température normale par jour.
6.3.4 Commande de pompe (uniquement ECS1)
Le flexotron800 dispose d'un signal de sortie numérique qui permet de commander
la pompe de circulation dans ECS1. La fonction de pompe est commandée par un
programme horaire du circuit d'eau chaude : Elle fonctionne lorsque le programme
se trouve dans une période de température normale et s'arrête pendant
l'abaissement nocturne.
6.3.5 Fonction anti-légionellose (ECS1 uniquement)
Afin d'empêcher la prolifération des légionelles, la « fonction anti-légionellose »
peut être activée. Ce réchauffement peut avoir lieu une fois par jour ou une fois par
semaine. La durée de fonctionnement et l'heure de démarrage sont réglables. Si
une sonde de température de retour est présente, la fonction est arrêtée lorsque la
température dépasse 62 °C au retour. La durée minimale de fonctionnement est de
1 minute.
6.3.6 Priorité de l'eau chaude sanitaire sur le chauffage
Il est possible de donner la priorité aux circuits d'eau chaude sur les boucles de
chauffage en activant la fonction correspondante. Si un des circuits d'eau chaude
est inférieur de quelques degrés (réglable) à la valeur de consigne pendant une
durée réglable, les servomoteurs des boucles de chauffage sont fermés de force.
P100013567
47/131
flexotron800
Fonctions
6.4
Fonction de préparateur d'eau chaude
Il est possible de configurer une fonction de préparateur d'eau chaude, Ballon 1.
La pompe du préparateur d'eau chaude, P1-Ballon 1, est démarrée et arrêtée en
fonction de la température de départ et de retour du réservoir d'eau. La sonde
de température de retour est placée dans le réservoir d'eau et la sonde de
température de départ à l'arrivée du réservoir.
Sonde de départ
Source de chaleur
Sonde de retour
Ballon
La pompe se met en marche lorsque la température de retour passe sous la
température de départ réglée.
La pompe s'arrête lorsque la température de départ est supérieure à la
température d'arrêt réglée et que la température de retour dépasse la température
de démarrage réglée de la différence réglée.
6.4.1 Priorité du ballon sur BC
Il est possible de donner la priorité au ballon sur les boucles de chauffage en
activant la fonction correspondante (la même fonction que pour l'eau chaude
sanitaire). Si le circuit du ballon est inférieur de quelques degrés (réglable) à la
valeur de consigne pendant une durée réglable, les servomoteurs des boucles de
chauffage sont fermés de force.
6.5
Régulation de la pression
Le flexotron800 peut commander une pompe à régime variable au moyen d'un
signal de sortie analogique afin de maintenir une pression constante dans le
système.
Un signal de sortie numérique sert à donner le signal de démarrage au variateur
de fréquence. Ce signal est activé lorsque le signal de commande analogique du
variateur de fréquence dépasse 0,1 V.
48/131
P100013567
flexotron800
Fonctions
6.6
Commande de chaudière
6.6.1 Généralités
Le flexotron800 peut être configuré pour commander de 1 à 4 chaudières. Les
brûleurs de chaque chaudière peuvent être réglés sur une régulation à 1 étage,
à 2 étages ou sur une régulation modulante, selon le type de commande de la
chaudière. Les brûleurs sont commandés soit par un régulateur PI avec bande P et
temps I réglables, soit par une fonction de thermostat.
6.6.2 Type de commande de la chaudière
La commande de la chaudière peut être configurée sur « Arrêt/Marche », sur
« Régulation avec Arrêt/Marche/modulante » ou sur « Régulation modulante ».
Commande Arrêt/Marche
Dans ce cas, les brûleurs sont commandés par une fonction de thermostat. Les
brûleurs pour la chaudière correspondante peuvent être configurés comme brûleur
à 1 étage ou à 2 étages avec des hystérésis réglables (point de départ 1 (SD1) ou
point de départ 2 (SD2)) et un décalage pour le niveau 2 (haut rendement).
Le démarrage et l'arrêt s'effectuent selon les formules suivantes, voir la figure :
Démarrage puissance faible = consigne – SD1
Démarrage puissance élevée = consigne – SD2 – décalage
Arrêt puissance faible = consigne
Arrêt puissance élevée = consigne - décalage
Temp. de départ
Démarrage
puissance faible
Démarrage puissance
élevée
P100013567
Arrêt puissance faible
Arrêt puissance élevée
49/131
flexotron800
Fonctions
Régulation avec Arrêt/Marche/modulante
Si la chaudière est réglée sur « Régulation avec Arrêt/Marche/modulante », les
chaudières sont commandées par un régulateur PI avec une bande P et un temps
I réglables.
• La première chaudière peut être réglée sur modulante (0…10 V), sur Arrêt/
Marche (1 étage) ou sur Arrêt/Marche/haut rendement (2 étages).
• Les chaudières 2 à 4 peuvent être à 1 ou 2 étages.
Si la chaudière 1 est configurée sur régulation modulante, en cas de forte
demande de chaleur, la sortie analogique est activée en premier avec 0…10 V. Si
la demande de chaleur augmente à tel point que le premier brûleur ne suffit plus, la
première sortie numérique est aussi sollicitée.
La sortie analogique est maintenue à 0 V pendant une période réglable et la boucle
de régulation est bloquée.
La sortie analogique est ensuite commandée à nouveau avec 0…10 V, en fonction
de la demande de chaleur. Lorsque la demande de chaleur décroît, la fonction
opère de manière inverse (voir figure ci-dessous). L'augmentation/la diminution du
régulateur s'effectue par pas successifs. Le régulateur est bloqué pendant la durée
réglée après chaque désactivation/réactivation des sorties numériques.
Puissance
Chaudière 1
Régulation modulante 0...100 %
Régulateur signal
de sortie
Démarrage
chaudière 2
Démarrage
chaudière 3
Démarrage
chaudière 4
Si la chaudière 1 est configurée pour la fonction numérique (à 1 ou 2 étages),
les sorties numériques interviennent par pas successifs de manière séquentielle
et le régulateur est bloqué pendant la durée réglée après chaque désactivation/
réactivation (voir figure ci-dessous).
50/131
P100013567
flexotron800
Fonctions
Puissance
Régulateur signal
de sortie
Démarrage Démarrage Démarrage Démarrage
chaudière 1 chaudière 2 chaudière 3 chaudière 4
Régulation modulante
Dans ce cas, les brûleurs ne peuvent être réglés que comme brûleurs modulants
(0…10 V). Les brûleurs sont commandés via un régulateur PI avec une bande P
et un temps I réglables. S'il existe une demande de chaleur, les brûleurs 0…10 V
sont commandés de manière séquentielle et la boucle de régulation est bloquée
pendant la durée réglée après chaque désactivation/réactivation (voir figure cidessous).
Puissance
Brûleur 1
P100013567
Brûleur 2
Brûleur 3
Brûleur 4
Régulateur signal
de sortie
51/131
flexotron800
Fonctions
6.6.3 Valeur de consigne
La valeur de consigne de la commande de la chaudière peut être configurée sur
une des alternatives suivantes :
• valeur de consigne constante = valeur fixe réglable
• Valeur de consigne de la boucle de régulation
La valeur de consigne de la boucle de régulation peut être configurée sur une
des alternatives suivantes :
•
•
•
•
en fonction de BC
en fonction de BC et de l'ECS
en fonction de BC et du ballon
en fonction de BC, de l'ECS et du ballon
Lors de la configuration d'une valeur de consigne de la boucle de régulation,
la valeur de consigne de la commande de la chaudière dépend des valeurs de
consigne des autres boucles. La valeur de consigne des autres boucles, qui est
actuellement la plus élevée, additionnée à un décalage (réglé par défaut sur 5
degrés), devient la valeur de consigne de la commande de chaudière.
Valeur de consigne en fonction de la météo = la valeur de
consigne varie en fonction de la température extérieure
6.6.4 Durée minimale de fonctionnement et d'arrêt
Il est possible de régler individuellement pour chaque chaudière la durée minimale
de fonctionnement et d'arrêt. En cas de hausse de la demande de chaleur, la
chaudière suivante ne peut être démarrée que si la chaudière précédente a
fonctionné pendant une durée minimale. En cas de baisse de la demande de
chaleur, une chaudière n'est arrêtée que si elle a fonctionné pendant une durée
minimale. Une chaudière arrêtée ne peut redémarrer que si elle a été désactivée
pendant au moins la durée d'arrêt réglée.
Ces deux valeurs sont réglées par défaut sur 180 secondes pour toutes les
chaudières.
6.6.5 Ordre de démarrage
L'ordre de démarrage des chaudières peut être réglé individuellement :
• Ordre de démarrage fixe : Les chaudières démarrent toujours dans le même
ordre : Première chaudière définie, deuxième chaudière définie, troisième
chaudière définie et quatrième chaudière définie.
• Selon la durée de fonctionnement : Les chaudières démarrent les unes après
les autres en commençant par la plus petite durée de fonctionnement.
• En alternance : L'ordre de démarrage des chaudières est modifié une fois par
semaine ou une fois par jour. Le moment est réglable. En cas de changement,
52/131
P100013567
flexotron800
Fonctions
l'ordre de démarrage se décale d'un cran. Cela signifie que la chaudière qui
démarrait la première avant le changement démarre maintenant la deuxième,
et ainsi de suite. Lors du changement de l'ordre de démarrage, toutes les
chaudières sont désactivées et se remettent en marche lorsqu'il y a une
demande de chaleur.
6.6.6 Cycle de test des chaudières
Les chaudières peuvent être mises en marche pour une durée réglée, à une heure
et un jour réglés. Il est aussi possible de régler le nombre de semaines entre les
cycles de test.
6.6.7 Alarme de chaudière
Si une alarme de chaudière est émise, la chaudière active est désactivée. La
chaudière qui se trouve en deuxième position dans l'ordre se met en marche.
6.6.8 Pompe de chaudière
Chaque chaudière dispose d'une pompe de circulation individuelle. En cas
de demande de chaleur, avant qu'un brûleur puisse démarrer, sa pompe de
circulation se met en marche. Au bout de 30 secondes (réglable), le brûleur peut
enfin démarrer. En cas d'arrêt, le brûleur s'arrête en premier, puis, après une
temporisation d'extinction, la pompe.
Les pompes sont activées quotidiennement à 15h00 pendant 5 minutes.
6.6.9 Circulateur
La commande de pompe a un circulateur commun. La pompe démarre lorsqu'un
brûleur fonctionne ou si la température extérieure passe en dessous de 18 °C
(réglable). Si une alarme est émise au niveau du circulateur, tous les brûleurs sont
arrêtés et bloqués jusqu'à ce que l'alarme soit réinitialisée et acquittée.
De plus, il est possible de prévoir une entrée numérique pour l'affichage de la
pression/du débit. En cas de défaut de signal lorsque le circulateur fonctionne, une
alarme est générée et toutes les chaudières sont arrêtées.
La pompe est activée quotidiennement à 15h00 pendant 5 minutes.
P100013567
53/131
flexotron800
Fonctions
6.6.10Température de retour de la chaudière
Afin de minimiser le risque de condensation dans la chaudière, il est important que
la température de retour soit supérieure à la température de condensation. Afin de
garantir cela, deux solutions sont possibles :
• Température de retour uniforme
L'utilisation d'une sonde commune de température de retour permet de
diminuer le risque de condensation. Si la température de la sonde passe en
dessous d'une valeur réglable (réglée par défaut sur 30 °C), toutes les vannes
des BC sont fermées de force. Les vannes restent fermées jusqu'à ce que la
température de retour de la chaudière reste sous la valeur réglable + hystérésis
(5 °C, réglable).
• Températures de retour individuelles
Chaque chaudière dispose d'une sonde de température de retour qui
commande une vanne mélangeuse. Si la température de retour passe en
dessous d'une température réglable (40 °C), la vanne mélangeuse est activée
pour une nouvelle circulation augmentée. La vanne est commandée par un
régulateur P avec une bande P réglable (10 °C).
6.7
Boucle de régulation supplémentaire
Fonction de thermostat différentiel pour, par exemple, charger un réservoir d'eau
via des modules solaires. Cette fonction lie deux entrées analogiques (Boucle de
régulation supplémentaire Temp 1 et Boucle de régulation supplémentaire Temp
2) ainsi qu'une sortie numérique (Boucle de régulation supplémentaire Pompe).
Si la boucle de régulation supplémentaire Temp 1 (réglable) dépasse d'un nombre
de degrés (5 degrés par défaut) la boucle de régulation supplémentaire Temp 2,
la pompe démarre. La pompe fonctionne jusqu'à ce que la boucle de régulation
supplémentaire Temp 1 = boucle de régulation supplémentaire Temp 2.
6.8
Consommation d'eau froide
Il est possible de configurer une ou deux fonctions pour la surveillance de la
consommation d'eau froide, disposant chacune d'une entrée numérique à
impulsions pour le couplage avec un compteur d'eau. La constante d'impulsion est
réglable. La fréquence maximale d'impulsions est de 2 Hz.
54/131
P100013567
flexotron800
Fonctions
6.8.1 Valeurs
Les valeurs suivantes sont calculées :
•
•
•
•
•
•
•
consommation quotidienne en litres, aujourd'hui
consommation quotidienne en litres, hier
consommation quotidienne en litres, avant-hier
consommation horaire minimale en litres, aujourd'hui
consommation horaire minimale en litres, hier
consommation totale en m3. La valeur peut être remise à zéro.
Débit d'eau (l/min)
6.8.2 Alarme
Défaut d'impulsion
Si aucune impulsion n'est reçue pendant la période réglée, une alarme de défaut
d'impulsion est activée. Si la durée est réglée sur 0, la fonction d'alarme est
bloquée.
Consommation élevée
Si la consommation quotidienne est supérieure à la valeur réglée, une alarme est
déclenchée.
Fuites
Si la consommation horaire minimale du jour précédent est supérieure à la valeur
réglée, une alarme est déclenchée.
6.9
Consommation énergétique
Il est possible de configurer une fonction numérique d'impulsion pour la
surveillance de la consommation énergétique de chauffage. La constante
d'impulsion est réglable.
6.9.1 Valeurs de consommation
Les valeurs de consommation suivantes sont calculées :
•
•
•
•
P100013567
consommation quotidienne en kWh, aujourd'hui
consommation quotidienne en kWh, hier
consommation quotidienne en kWh, avant-hier
consommation totale en kWh ou MWh. La valeur peut être remise à zéro.
55/131
flexotron800
Fonctions
6.9.2 Valeurs de puissance
La puissance de chauffage est calculée au moyen de la mesure du temps entre les
impulsions d'énergie. Les valeurs de puissance suivantes sont calculées :
• La valeur instantanée pour une période donnée ou un nombre d'impulsions
donné.
• Valeur moyenne de la valeur instantanée susmentionnée pour la dernière heure.
• Valeur maximale pour la valeur instantanée susmentionnée.
6.9.3 Détection des fuites
Une fois par semaine, les vannes de régulation sont fermées et la consommation
d'énergie est mesurée pendant une durée prédéfinie. Si la fuite d'énergie dépasse
une valeur prédéfinie (réglage d'usine 3000 W), une alarme est déclenchée.
L'heure de démarrage et la durée de la surveillance des fuites sont réglables. Le
réglage d'usine est : le dimanche, à 02h00 du matin pendant 30 minutes.
6.9.4 Alarme
Défaut d'impulsion
Si aucune impulsion n'est reçue pendant la période réglée, une alarme de défaut
d'impulsion est activée. Si la durée est réglée sur 0, la fonction d'alarme est
bloquée.
Consommation élevée
Si la consommation quotidienne est supérieure à la valeur réglée, une alarme est
déclenchée.
6.10 Compteur électrique
Il est possible de configurer une fonction numérique d'impulsion pour la
surveillance de la consommation énergétique de chauffage. La constante
d'impulsion est réglable.
6.10.1Valeurs de consommation
Consommation totale en MWh. La valeur peut être remise à zéro.
6.11 Programmes horaires supplémentaires
Il est possible de configurer jusqu'à cinq programmes horaires numériques
distincts. Chacun a son propre programme hebdomadaire de commutation avec
deux périodes d'activation par jour. Chaque programme dispose de 8 menus
de réglage spécifiques – un pour chaque jour de la semaine plus un pour le
programme de vacances. Le programme de vacances a la priorité sur les autres
programmes.
56/131
P100013567
flexotron800
Fonctions
6.12 Alarme
6.12.1Traitement des alarmes
Les alarmes sont visibles sur le régulateur par l'intermédiaire du voyant LED
d'alarme rouge ou sont affichées sur l'écran externe.
Toutes les alarmes peuvent être surveillées, acquittées et bloquées à l’aide de
l’écran et des touches.
6.12.2Priorité des alarmes
Les alarmes peuvent avoir différents niveaux de priorité : alarme de type A,
de type B, de type C et inactive. Des sorties numériques peuvent être utilisées
pour fonctionner comme sortie d’alarme de type A, de type B et de type C, pour
sortie d’alarme A ou sorties d’alarmes B et C combinées. Les alarmes de type
C sont des alarmes internes et ne sont pas transmises. Les alarmes de type A
et B doivent être acquittées pour être réinitialisées. Les alarmes de type C sont
automatiquement réinitialisées lorsque la cause de l’alarme disparaît.
6.12.3Texte d'alarme
Le texte d'alarme affiché en cas d'alarme peut être modifié au moyen de CASE
flexotron. Pour de plus amples informations, voir le manuel d'utilisateur CASE
flexotron.
Entrées et sorties
P100013567
Sorties numériques
Alarme collective de types A, B et C
Sorties numériques
Alarme collective A
Sorties numériques
Alarme collective B/C
57/131
flexotron800
58/131
P100013567
flexotron800
Écrans, voyants LED et boutons
7
Écrans, voyants LED et boutons
Cette section s'applique aux modèles flexotron800 avec écran et touches
ainsi qu'aux écrans externes RDB800 pouvant être connectés aux modèles
flexotron800.
7.1
Écran
L'écran dispose de 4 lignes de 20 caractères chacune et est rétro-éclairé. L'écran
est normalement éteint. L'éclairage s'allume lorsqu'une touche est actionnée et
s'éteint à nouveau après un certain délai d'inactivité.
7.2
Diodes électroluminescentes (LED)
2 LED se trouvent sur la face avant :
•
Le voyant LED d'alarme est identifié par le symbole
.
•
Le voyant LED « Mode de modification » est identifié par le symbole
.
Il y a quatre autres voyants situés près du bornier supérieur qui seront décrits un
peu plus loin dans ce manuel.
7.3
Touches
Le flexotron800 a 7 touches. Quatre touches de direction : [Haut], [Bas], [Droite]
et [Gauche]. Les menus du flexotron800 sont organisés selon une arborescence
horizontale. Les touches [Haut] et [Bas] permettent de se déplacer entre les
différents menus du niveau de menu actuel. Les touches [Gauche] et [Droite]
permettent de changer de niveau de menu. Pour changer un paramètre, utilisez
les touches [Haut] et [Bas] pour augmenter/diminuer la valeur du paramètre et les
touches [Gauche] et [Droite] pour passer d'un chiffre à l'autre dans la valeur de
paramètre.
•
•
•
P100013567
La touche [OK] permet de confirmer les réglages des paramètres. Vous
trouverez de plus amples informations à ce sujet dans la section « Modifier les
paramètres »
La touche [C] permet d'effacer les modifications de paramètre saisies et de
restaurer la valeur originale.
La touche rouge [ALARME] permet d'accéder à la liste des alarmes.
59/131
flexotron800
Écrans, voyants LED et boutons
7.4
Navigation dans les menus
Différents menus sont affichés en fonction du droit d'accès.
L'écran d'accueil, qui est normalement affiché au démarrage, se situe à la racine
de l'arbre de navigation.
flexotron800
2010-01-01 00:00
BC1
C: 52.0 R: 52.5
Appuyez sur la touche [Bas] pour faire défiler les différents menus disponibles du
niveau le plus bas. Appuyez sur la touche [Haut] pour revenir dans la sélection.
Les menus sont affichés selon le niveau d’accès sélectionné (voir section 8 pour
de plus amples informations sur les droits d’accès). Le niveau d’accès par défaut,
c.-à-d. le niveau accessible sans mot de passe, ne donne accès qu’à quelques
menus basiques :
BC1
BC2
ECS1
Heure/Prog. horaire
Vacances
Énergie/Eau froide
Mode fonctionnement
Droits d‘accès
Appuyez sur la touche [Haut] pour accéder au niveau de menu supérieur ou sur
la touche [Bas] pour accéder au menu souhaité. Confirmer la sélection avec la
touche [Droite]. Pour faire défiler les menus disponibles à chaque niveau, utilisez
les touches [Haut] et [Bas].
D'autres sous-menus sont parfois liés à un menu ou point de menu. Ils sont
signalés par une flèche dans le coin droit de l’afficheur. Pour choisir un sous-menu,
appuyez sur la touche [Droite]. Pour revenir au niveau de menu précédent, utilisez
la touche [Gauche].
Modifier les paramètres
Dans certains menus il est possible de changer les paramètres. Lorsque c'est le
cas, le voyant LED jaune
clignote.
Un clignotement rapide (2 fois/s) indique que vous pouvez modifier le paramètre
avec le niveau d’autorisation actuel. Un clignotement lent (1 fois/s) indique qu'il faut
un niveau d'autorisation supérieur pour modifier le paramètre.
Pour changer un paramètre, appuyez d’abord sur la touche [OK]. Si des droits
d'accès supérieurs sont requis pour la modification des paramètres, un menu
60/131
P100013567
flexotron800
Écrans, voyants LED et boutons
s'affichera pour vous permettre de vous connecter au niveau adéquat, voir section
8 Droits d'accès. Sinon, le curseur apparaît au niveau de la valeur réglable. Vous
pouvez changer la valeur à l'aide des touches [Haut] et [Bas].
Lorsque la valeur du paramètre à régler contient plus d'un chiffre, vous pouvez
basculer entre les différents chiffres à l'aide des touches [Droite] et [Gauche].
Lorsque la valeur souhaitée est affichée, confirmez-la en appuyant sur [OK].
S’il y a plusieurs paramètres, le curseur se déplacera automatiquement vers le
paramètre réglable suivant.
Pour ne pas modifier une valeur, vous pouvez l'ignorer à l'aide de la touche [Droite].
Pour annuler une modification, appuyez sur la touche [C] jusqu'à ce que le curseur
disparaisse.
P100013567
61/131
flexotron800
62/131
P100013567
flexotron800
Droits d’accès
8
Droits d’accès
Il y a quatre niveaux d'accès différents : le niveau Admin avec les plus hauts droits
d'accès, le niveau Opérateur et le niveau de base, accessible sans mot de passe.
Le choix du niveau d’autorisation détermine les menus affichés ainsi que les
paramètres qui peuvent être modifiés.
Le niveau Admin donne tous les droits en lecture et en écriture pour tous les
réglages et les paramètres de tous les menus.
Le niveau Service donne accès à tous les menus à l'exception des sous-menus
« Configuration > Entrée/Sorties » et « Configuration > Système ».
Le niveau Opérateur donne accès à tous les menus à l’exception du menu
Configuration.
Le niveau de base permet de faire des changements dans le mode de
fonctionnement et donne accès, en lecture seule, à un nombre limité de menus.
Pour se connecter aux différents niveaux d'accès, appuyez plusieurs fois sur la
touche [Bas] dans l'écran de démarrage jusqu'à ce que le curseur pointe sur le
menu « Droits d'accès ». Appuyez sur la touche [Droite].
Entrer
Quitter
Modification code
8.1
Connexion
Accès
Entrer code:****
Niveau actuel: Aucun
Dans ce menu, vous pouvez choisir n’importe quel niveau d’autorisation en rentrant
le mot de passe (code à 4 chiffres) correspondant.
Ce menu s’affiche aussi automatiquement lorsque vous essayez d’accéder à un
menu ou d’effectuer une opération pour lesquels le niveau d’autorisation actuel
n’est pas suffisant.
Appuyez sur la touche [OK] pour faire passer le curseur à la saisie du premier
chiffre. Appuyez plusieurs fois sur la touche [Haut] pour régler le chiffre souhaité.
Appuyez sur la touche [Droite] pour passer au chiffre suivant. Répétez ces
opérations jusqu’à ce que les quatre chiffres du mot de passe soient rentrés.
Appuyez sur [OK] pour confirmer la saisie. Un texte d'information sur le niveau
d'accès actuel s'affiche ensuite à l'écran. Appuyez sur la touche [I] pour quitter ce
menu.
P100013567
63/131
flexotron800
Droits d’accès
8.2
Déconnexion
Ce menu permet de passer du niveau d'accès actuel au niveau de base « Pas
d'identification ».
Quitter niveau?
Non
Niveau actuel: Admin
Déconnexion automatique
Pour les niveaux d'accès Opérateur, Service ou Admin, l'utilisateur est
automatiquement déconnecté et reconnecté au niveau de base après un certain
temps d'inactivité. Pour de plus amples informations à ce sujet, voir la section 8.2
Déconnexion / Déconnexion automatique. Il est aussi possible de désactiver cette
fonction ; voir section 8.5 Modifier le mot de passe pour désactiver la déconnexion
automatique.
8.3
Modifier le code
À la mise en service du flexotron800, les mots de passe par défaut pour les
différents droits d'accès sont les suivants :
•
•
•
•
Admin1111
Service2222
Opérateur3333
Base5555
Vous pouvez changer le mot de passe du niveau actuel ainsi que de tous les
niveaux inférieurs. Si vous avez le niveau Admin p. ex., vous pouvez changer
tous les mots de passe. Par contre, si vous avez le niveau Opérateur vous ne
pouvez changer que le mot de passe du niveau Opérateur et du niveau de
base. Il n'y a aucun intérêt à changer le mot de passe du niveau de base, dans
la mesure où tous les utilisateurs y ont accès par défaut.
Modification code du niveau: Opérateur
Nouveau code: ****
Attention à ne pas choisir le même mot de passe pour le niveau Admin et pour les
niveaux inférieurs car alors, vous ne pourrez plus accéder au niveau Admin.
64/131
P100013567
flexotron800
Droits d’accès
8.4
Mot de passe oublié ?
Si le mot de passe pour le niveau Admin a été modifié et oublié, vous pouvez
demander un mot de passe temporaire à SAUTER. Ce mot de passe a une durée
limitée à un jour.
8.5
Modifier le mot de passe pour désactiver la déconnexion automatique
Si vous souhaitez désactiver la déconnexion automatique, changez le mot de
passe du niveau concerné à 0000. Une fois le changement validé, le niveau en
question restera actif en permanence.
Cette option est à utiliser avec précaution car aucune alarme n'indique l'activation
d'un certain niveau. Par contre, cette option peut être très pratique dans certains
cas, par ex. lorsque l’installation est uniquement utilisée par du personnel formé ou
lors de la mise en service.
P100013567
65/131
flexotron800
66/131
P100013567
flexotron800
Configuration
9
Configuration
Commencez par vous connecter avec le niveau d’autorisation Admin. Voir section 8
Droits d'accès.
Appuyez sur la touche [Bas] jusqu'à ce que le curseur soit devant
« Configuration », puis appuyez sur la touche [Droite].
Le menu principal de la configuration s'affiche.
Réglages des alarmes
Entrées/Sorties
Réglages du capteur
Départ
Temp. de retour
Contrôle chaudière
Arrêt pompes
Pompe double/simple
Ret marche/Prot.mot
Typ d‘actionneur
Temps de cours act
Test actionneurs
Surveillance pertes
Entrées comptage
Config. alarmes
Communication
Autres paramètres
Système
9.1
Réglages d'alarme
Seuils d‘alarme →
Délai d‘alarme →
9.1.1 Seuils d'alarme
Écart de régulation BC1, BC2, BC3
Contrôle dérive
BC1: 20.0 °C
BC2: 20.0 °C
BC3: 20.0 °C
P100013567
67/131
flexotron800
Configuration
Écart de régulation BF1, ECS1 et ECS2
Contrôle dérive
BF1: 20.0 °C
ECS1: 20.0 °C
ECS2: 20.0 °C
Surchauffe ECS1 et ECS2
Seuils T° haute ECS
ECS1: 65.0 °C
ECS2: 65.0 °C
Faible température de retour
T° retour ECS basse
ECS1: 10 °C
Températures de la chaudière
T° haute chaudière
70.0 °C
T° basse chaudière
30.0 °C
Consommation d'eau élevée
Conso. eau 24h
10000.0 litres
Conso. eau 24h
10000.0 litres
Consommation énergétique élevée
Consommation élevée énergie sur 24h
10000.0kWh
68/131
P100013567
flexotron800
Configuration
Durée maximale entre les impulsions
Période max impuls.
volume: 0 min
Période max impuls.
élec:
0 min
Période max impuls. EF1
0 min
Période max impuls. EF2
0 min
Fuites maximales admissibles
Pertes admissibles
3.00 kw
9.1.2 Délai d‘alarme
Contrôle dérive BC1, BC2, BC3
Contrôle dérive
BC1: 60 min
BC2: 60 min
BC3: 60 min
Contrôle dérive BF1, ECS1 et ECS2
Contrôle dérive
BF1: 0 min
ECS1: 60 min
ECS2: 60 min
Surchauffe
Température élevée
ECS1: 300 s
ECS2: 300 s
P100013567
69/131
flexotron800
Configuration
Faible température de retour
Temp. retour basse
ECS1: 20 s
Températures de la chaudière
Temp. haute Chdr
0 s
Temp. basse Chdr
0 s
Vase d'expansion / alarme externe
Vase d‘expansion
60 s
Alarme externe 1
0 s
9.2
Entrées et sorties
AI
DI
UI
AO
DO
9.2.1 Généralités
Configuration libre
N’importe quel signal de commande peut être relié à n’importe quelle entrée/sortie.
La seule restriction étant qu’un signal numérique ne peut pas être lié à une entrée
analogique et vice versa. C’est à l’utilisateur de s’assurer que les fonctions choisies
sont bien liées aux entrées/sorties appropriées.
Réglage d'usine
À la réception de l'appareil, des signaux sont attribuées à toutes les entrées et
sorties.
Ces réglages peuvent facilement être modifiés.
70/131
P100013567
flexotron800
Configuration
9.2.2 Entrées analogiques AI
AI1
Signal: Temp. externe
Valeur mesurée: 18.4
Compensation:0.0°C
Toutes les entrées analogiques sont conçues pour des signaux Ni1000 ou 0...10 V.
Il est possible d'indiquer des corrections pour les signaux d'entrée, p. ex. pour la
résistance électrique.
La valeur brute montre la valeur d'entrée effective, non corrigée.
9.2.3 Entrées numériques DI
DI1
NO/NF: NO Signal:
BC1-PompeA
État: Arrêt
Pour faciliter l'adaptation aux fonctions externes, toutes les entrées numériques
peuvent être configurées pour être soit normalement ouvertes (NO), soit
normalement fermées (NC).
Les entrées sont configurées par défaut comme normalement ouvertes, c.-à-d.
que lorsqu'une entrée est fermée, la fonction connectée à cette entrée dans
flexotron800 est activée.
9.2.4 Entrées universelles UI
Dans la gamme flexotron800, seuls les modèles RDT828Fxxx sont dotés d'entrées
universelles. Ces entrées peuvent être configurées pour fonctionner soit comme
des entrées analogiques, soit comme des entrées numériques. Lorsqu’elles sont
configurées comme entrées analogiques, elles peuvent être attribuées à n’importe
quel signal décrit dans la section Entrées analogiques.
Lorsqu’elles sont configurées comme entrées numériques, elles peuvent être
attribuées à n’importe quel signal décrit dans la section Entrées numériques.
UI1 →
Choix sign. AI ou DI
AI Signal: BC2 départ
Signal DI: Inactif
P100013567
71/131
flexotron800
Configuration
Après avoir choisi le type de signal, AI ou DI (le signal non retenu doit être réglé
sur inactif), les sous-menus avec les réglages sont affichés. Pour accéder aux
menus, appuyez sur la touche [Droite].
UAI1
Signal: BC2 départ
Valeur mesurée: 38.5
Compensation: 0.0 °C
Les signaux d'entrée peuvent être compensés, p. ex. avec la résistance des
conducteurs.
La valeur brute est la valeur effective, non compensée.
Si l'entrée a été configurée comme entrée numérique, il est possible d'accéder à
un sous-menu en appuyant sur la touche [Droite] :
DI1
NO/NF: NO Signal:
BC2-PompeA
État: Arrêt
Pour faciliter l'adaptation aux fonctions externes, toutes les entrées universelles
configurées comme entrées numériques peuvent être paramétrées comme
normalement ouvertes (NO) ou comme normalement fermées (NC).
Les entrées sont configurées par défaut comme normalement ouvertes, c.-à-d.
que lorsqu'une entrée est fermée, la fonction connectée à cette entrée dans
flexotron800 est activée.
9.2.5 Sorties analogiques AO
Les sorties analogiques sont de type 0…10 V CC.
AO1
Signal: BC1 servomoteur
Auto
Valeur: 2.3 V
Les sorties analogiques peuvent être réglées sur les modes de fonctionnement
« Auto », « Manuel » ou « Arrêt ».
72/131
P100013567
flexotron800
Configuration
9.2.6 Sorties numériques DO
DO1
Signal: BC1-PompeA
Auto
État: Marche
Les sorties numériques peuvent être réglées sur « Auto », « Marche manuel » ou
« Arrêt manuel ».
9.3
Réglage du capteur
Ce menu permet de régler le type de sonde raccordée. Les sondes de température
ambiante pour BC1-BC3 et BF1 sont les seules sondes de température qui
peuvent être réglées comme Ni1000 ou 0…10 V. Toutes les autres sondes de
température doivent être Ni1000.
Aucun redimensionnement de l'entrée n'est requis lors de la sélection de Ni1000.
Sonde amb BC1
Type:Ni-1000
Si BC1-BC3 sont réglées sur 0...10 V, il est possible de redimensionner la plage de
mesure de la sonde.
Sonde amb BC1
Type:0-10V →
Sonde amb BC1
0V = 0 °C
10V = 100 °C
Les boucles de chauffage peuvent obtenir la température ambiante par
communication sérielle.
Sonde amb BC1
Type: Sonde externe
P100013567
73/131
flexotron800
Configuration
Pour le redimensionnement de l'entrée BF1 sonde d'ambiance
Sonde amb. BF1
0V = 0 °C
10V = 50 °C
Pour le redimensionnement de l'entrée Pression différentielle
Pression à
0V: 0.0 kPa
10V: 10.0 kPa
Factuer filtre: 0.2
9.4
Départ
Décalage parallèle
Limites maxi csg
Limites mini csg
Ajust auto consigne
Compensation vent
Optimiseur
Limitation puiss
Fonctions régul.
Tº Point de rosée
9.4.1 Décalage parallèle
Les courbes de régulation pour les températures de départ peuvent être chacune
décalées parallèlement.
BC1:
BC2:
BC3:
BF1:
74/131
0.0
0.0
0.0
0.0
°C
°C
°C
°C
P100013567
flexotron800
Configuration
9.4.2 Limitation maximale
La température de départ maximale peut être réglée individuellement pour les
différentes boucles.
Limite maxi csg
BC1: 1000 °C
BC2: 1000 °C
BC3: 1000 °C
BF1: 1000 °C
9.4.3 Limitation minimale
La température de départ minimale peut être réglée individuellement pour les
différentes boucles.
Limite
BC1: 0
BC2: 0
BC3: 0
mini csg
°C
°C
°C
9.4.4 Ajustement automatique de la consigne
Des sondes de température ambiante peuvent être utilisées pour corriger les
courbes de régulation utilisées. La température moyenne est calculée pour une
durée déterminée. Un décalage parallèle de toute la courbe vers le haut ou le bas
est ensuite effectué, selon que l'écart entre la consigne d'ambiance et la valeur
instantanée d'ambiance est positif ou négatif. Après la compensation, l'écart est
multiplié par le facteur de correction et la somme est ajoutée au décalage actuel de
la formule suivante :
Décalage = (consigne d'ambiance - température
moyenne)*facteur
Il est possible de régler la fréquence de calcul entre 0...24 h. Pour 0 h, un calcul
est effectué à chaque minute, pour 24 h, le calcul a lieu une fois par jour. Le
facteur de correction est réglable entre 0...100. Le décalage actuel est limité à ±
20 °C max. La température ambiante actuelle doit être comprise entre 10...30 °C
afin que la fonction soit activée, et la température extérieure doit osciller entre les
coordonnées X de la courbe en fonction de la météo (c'est-à-dire une température
extérieure d'IF 20...+15 °C).
Ajustement auto
consigne BC1:
Marche →
P100013567
75/131
flexotron800
Configuration
Facteur ajust. BC1
2.0
Ajustement actuel
0.6 °C
Temps d‘ajustement
(0=direct): 1 h
Plus le temps d'ajustement est court, plus le facteur d'ajustement doit être petit. Si
le facteur d'ajustement en fonction du temps est trop grand, la correction actuelle
se modifie très rapidement.
9.4.5 Compensation du vent
La fonction de compensation du vent permet de compenser la valeur de consigne
de la température de départ en fonction de la force actuelle du vent. Un capteur de
vent avec un signal de sortie 0..10 V peut être raccordé à une entrée analogique
du flexotron800. Le signal d'entrée peut être redimensionné.
Vitesse du vent
Réelle: 2.3 m/s
Facteur d‘échelle: 1.0
m/s/v
Compens. du vent
BC1: 1.00 °C/m/s
BC2: 0.00 °C/m/s
BC3: 0.00 °C/m/s
9.4.6 Optimisation
La fonction d'optimisation est utilisée pour atteindre la température de confort
réglée lorsque la période de confort est activée après un abaissement/une
augmentation ECO. Pour de plus amples informations, voir section 6.2.6 Fonction
éco/confort.
Fonction optimiseur
Capacité mini
Capacité maxi
Fact comp T° ext
76/131
P100013567
flexotron800
Configuration
Fonction optimiseur
Activation ou désactivation de la fonction.
Fonction optimiseur
BC1: Non
BC2: Non
BC3: Non
Capacité minimale
Réglage de la valeur minimale des variables de capacité.
Capacité mini
BC1: 0.02 °C/min
BC2: 0.02 °C/min
BC3: 0.02 °C/min
Capacité maximale
Réglage de la valeur maximale des variables de capacité.
Capacité maxi
BC1: 0.10 °C/min
BC2: 0.10 °C/min
BC3: 0.10 °C/min
Facteur de compensation à commande météo
Réglage de l'influence de la température extérieure sur la fonction.
Fact
BC1:
BC2:
BC3:
comp T° ext
3.0 %
3.0 %
3.0 %
9.4.7 Limitation de puissance
Le raccordement du compteur de chauffage urbain à l'interface 2 permet de
limiter la puissance pour BC1. Dans ce cas, la vanne de commande est réglée par
deux régulateurs PI. La boucle de régulation avec le plus faible signal de sortie
commande la vanne.
Limit puiss M-bus
BC1: Oui
P100013567
77/131
flexotron800
Configuration
9.4.8 Fonctions régul
La valeur de consigne de la boucle de refroidissement peut être constante ou
variable en fonction de la température extérieure.
Fonction régul BF1
Loi d‘eau
9.4.9 Régulation du point de rosée
La température de point de rosée est calculée au moyen de la fonction de point
de rosée, en tenant compte de la température ambiante (refroidissement) et de
l'humidité de l'air relative. La température de point de rosée calculée est ajoutée au
décalage actuel de la valeur de consigne (le réglage d'usine est 1 °C) puis ajustée
avec à la valeur de consigne actuelle. La plus haute des deux valeurs est utilisée
comme valeur de consigne actuelle de refroidissement. Afin que toute la puissance
de calcul du processeur ne soit pas utilisée que pour le calcul de la température
du point de rosée, il existe une hystérésis pour la température (0,1 °C) et l'humidité
relative de l'air (1 %). Cela signifie que la température actuelle du point de rosée
est actualisée par petits intervalles.
Fct point de rosée
BF1: Inactif →
Sous-menus pour l'activation de la régulation du point de rosée :
Lim. maxi consigne
1000.0
Le décalage de la valeur de consigne est ajouté au point de rosée calculé.
Décalage // de la
consigne = 1.0
78/131
P100013567
flexotron800
Configuration
9.4.10Demande de chaleur AO, 0...10 V
La sortie analogique pour la demande de chaleur est utilisée lorsque plusieurs
flexotron800 sont installés dans un seul et même bâtiment et qu'un des régulateurs
commande une chaudière. La sortie va de 0…10 V, en fonction de la consigne
maximale dans le système configuré, où 0 V = 0 °C et 10 V = 100 °C.
Il est possible de choisir les options suivantes :
•
•
•
•
Consigne BC
Consigne BC et ECS
BC et ballon
BC, ECS et ballon
Demande chauffage
BC1-3
9.4.11Demande de chaleur AI
L'entrée analogique de demande de chaleur permet de recevoir la demande de
chaleur d'un autre flexotron800 (AO → AI). La consigne interne du circuit de la
chaudière est alors comparée à la consigne de l'entrée analogique. La consigne
supérieure est utilisée comme consigne pour la commande de la chaudière.
Il n'y a pas de limitation concernant le nombre d'appareils pouvant être raccordés
à une commande de chaudière unique (AO → AI... AO → AI). Une seule condition
doit être remplie : l'unité de commande de la chaudière doit se trouver en dernière
position dans le circuit.
9.5
Limitation de la température de retour
Pour les différents systèmes de température, il est possible de régler des valeurs
limites minimales et maximales individuelles pour la température. Si la température
de retour ne se trouve pas au sein des valeurs limites réglées, la température de
départ est ajustée afin que l'erreur soit corrigée. La correction s'effectue à hauteur
du défaut de la sonde de température, multiplié par le facteur de limitation réglé.
Temp. retour maxi
Delta-T max. PrimCh/BC
Temp. retour mini
Facteur limite ret.
P100013567
79/131
flexotron800
Configuration
9.5.1 Température maximale, retour
Temp. retour maxi
BC1:actif →
BC2:inactif
BC3:inactif
BF1:inactif
Temp. retour maxi
BC1: 1000 °C
BC2: 1000 °C
BC3: 1000 °C
BF1: 1000 °C
9.5.2 DeltaTmax PrimCh/BC
La température de retour de la boucle de chauffage primaire peut être limitée afin
que le circuit primaire Ballon ne dépasse par le retour de le circuit secondaire de
plus de 3 degrés (réglable). Si la fonction est active et que la boucle de chauffage
primaire dépasse le retour du circuit secondaire de plus du nombre de degrés
réglé, la vanne se ferme afin de réduire la température de retour.
DeltaTmax PrimCh/BC
BC1:actif →
BC2:inactif
DeltaTmax PrimCh/BC
BC1: 3 °C
BC2: 3 °C
80/131
P100013567
flexotron800
Configuration
9.5.3 Température minimale, retour
Temp. retour mini
BC1:actif →
BC2:inactif
BC3:inactif
BF1:inactif
Temp. retour mini
BC1: 0 °C
BC2: 0 °C
BC3: 0 °C
BF1: 0 °C
9.5.4 Facteur de limitation, limitation du retour
Facteur limite ret.
BC1: 1.00
BC2: 1.00
BC3: 1.00
BF1: 1.00
9.6
Contrôle de chaudière
Pour la configuration et le réglage de la commande de la chaudière.
Général
Chaudière 1
Chaudière 2
Chaudière 3
Chaudière 4
Pompes chaudière
9.6.1 Généralités
Réglage du type de commande de chaudière. La commande de chaudière
peut être configurée sur « Arrêt/Marche », sur « Régulation avec Arrêt/Marche/
modulante » ou sur « Régulation modulante ». Pour de plus amples informations
sur les différents types de commande de chaudière, voir section 6.6.2 Type de
commande de la chaudière.
Type de contrôlre de chaudière (brûleur)
Arr/Mar
P100013567
81/131
flexotron800
Configuration
Si la commande de chaudière est réglée sur « Régulation avec Arrêt/Marche/
modulante » ou sur « Régulation modulante », il est possible d'activer le
changement de chaudière. Pour le réglage de la chaudière correspondante, voir
section 9.6 Commande de la chaudière.
Cascade chaudière
Jour: Sans cascade
Heure: 10
Le type de valeur de consigne peut être réglé sur valeur de consigne constante,
valeur de consigne en fonction de la météo ou valeur de consigne de la boucle de
régulation. Voir aussi à cette fin la section 6.6.3. Consigne.
Type consigne
Constante
Il est possible de régler le nombre de chaudière entre 1 et 4.
Nombre chaudières
4
Si la sonde commune de température de retour « Temp. retour chaudière » passe
sous la température réglée, l'activation des vannes BC est bloquée. Le blocage est
levé lorsque la température de retour est repassée au-dessus de la température
réglée + 5 °C.
Bloquer vannes pour
temp retour chdr
basse: 30.0 °C
Hyst.: 5.0 °C
9.6.2 Chaudières 1...4
Les chaudières peuvent avoir des brûleurs à 1 ou 2 étages ou des brûleurs
modulants.
Brûleur1
1 étage
82/131
P100013567
flexotron800
Configuration
Pour le réglage de l'ordre de démarrage et de la durée minimale de fonctionnement
et de l'heure d'arrêt admissibles. L'ordre de démarrage peut être réglé sur « Fixe
chaudières 1...4 », en fonction de la durée d'exploitation ou en alternance. Voir
aussi à cette fin la section 6.6.5. Ordre de démarrage.
Démarrage:
Fixé 1er
Tps min marche: 180 s
Tps min arrêt: 180 s
Pour le brûleur modulant, le signal de commande peut être 0...10 V, 2...10 V,
10...2 V ou 10...0 V.
Brûleur 1
Signal commande:0-10V
Réglage du cycle de test de la chaudière.
Test:Arrêt
No de semaine:4
Jour: Dim Heure: 15
Durée test: 5 min
9.6.3 Pompes
Un circulateur commun est disponible pour la commande de toutes les chaudières
et une pompe de chaudière est disponible pour chaque chaudière.
Pompe circ
Pompe(s) chaudière
Le circulateur commun démarre et s'arrête en partie en fonction de la
température extérieure et en partie en fonction des besoins. Si la température
extérieure est inférieure à 18 °C, la pompe fonctionne en régime permanent.
Si la température extérieure dépasse 18 °C, la pompe démarre en cas de
demande de chaleur, c'est-à-dire si une des chaudières fonctionne.
T° extérieure pour
Démar pompe: 18 °C
Hyst. Démarr/Arrêt
pompe: 1.0 °C
P100013567
83/131
flexotron800
Configuration
Avant qu'une chaudière puisse démarrer, il faut que la pompe de circulation
fonctionne depuis au moins 30 secondes. Lors de l'arrêt, la chaudière est
désactivée en premier, puis la pompe 30 secondes après.
Tps fonct avant
démarr. chdr: 30 s
Tps fonct après
arrêt chdr: 30 s
L'heure est mise sur 0 pour le réglage du cycle de test et la désactivation de la
fonction.
Heure test:@1
Heure: 15
Durée test: 5 min
9.7
Arrêt des pompes
Chaque boucle de chauffage dispose de temporisations de démarrage et d'arrêt
individuelles. Si la température extérieure dépasse la température d'arrêt réglée
de plus de la temporisation d'arrêt réglée, la pompe de circulation est désactivée
et le signal du servomoteur de vanne est mis sur 0. Si la température extérieure
tombe sous la température d'arrêt réglée de plus de l'hystérésis réglée pendant
une période supérieure à la temporisation de démarrage, la pompe se remet en
marche. Pour le réglage de l'hystérésis et des températures de démarrage et
d'arrêt, voir section 10.1.1.
Arrêt pompe BC1:Marche
Arrêt: 1 min
Démarr.: 0 min
La boucle de refroidissement dispose aussi de temporisations de démarrage
et d'arrêt individuelles. Si la température extérieure tombe sous la température
d'arrêt réglée de plus de la temporisation d'arrêt réglée, la pompe est désactivée
et le signal du servomoteur de vanne est mis sur 0. Si la température extérieure
dépasse la température de démarrage réglée de plus de l'hystérésis réglée
pendant une période supérieure à la temporisation de démarrage, la pompe
se remet en marche. Pour le réglage de l'hystérésis et des températures de
démarrage et d'arrêt, voir section 10.1.1.
Comme alternative à l'arrêt des pompes en fonction de la température extérieure, il
est possible d'utiliser l'entrée numérique « Démar. BF1 » pour le démarrage/l'arrêt
de la pompe et de la régulation. Le signal du servomoteur de vanne est mis de
force sur 0 V si l'entrée est sur Arrêt. Lors de la configuration de « Démarrage
84/131
P100013567
flexotron800
Configuration
BF1 », cette entrée doit être active afin que la pompe soit autorisée à redémarrer
et que la vanne puisse s'ouvrir si besoin.
Arrêt pompe BF1: Arr
Arrêt: 1 min
Démarrage: 1 min
La boucle d'eau chaude sanitaire ECS1 ne dispose pas d'arrêt de la pompe en
fonction de la température mais s'adapte au programme horaire. ECS1 s'arrête
lorsque l'heure ne se trouve plus dans le programme horaire pour la température
de confort. La pompe se remet en marche lorsque l'heure se trouve dans la période
de confort configurée.
Arrêt pompe ECS1: Non
Le cycle d'essai quotidien des boucles de chauffage et de la boucle de
refroidissement a lieu à 15h00 (réglable).
Horaire
BC1: 15
BC2: 15
BC3: 15
test pompe
h
h
h
Horaire test pompe
BF1: 15 h
9.8
Pompe simple/double
Chaque boucle peut être configurée avec une pompe simple ou double.
Pour les pompes doubles, chaque pompe fonctionne en alternance. Un
changement automatique a lieu une fois par semaine, chaque mardi, à 10h00.
En cas de panne de la pompe active, la pompe inactive à ce moment se met en
marche.
Pompe double/simple
BC1: Pompe double
BC2: Pompe simple
BC3: Pompe simple
P100013567
85/131
flexotron800
Configuration
Pompe double/simple
BF1: Pompe simple
9.9
Mode de fonctionnement/protection du moteur
Il est possible d'utiliser des entrées numériques pour les signaux du mode de
fonctionnement ou pour la surveillance du disjoncteur de protection du moteur des
pompes. Les entrées peuvent être configurées comme contact ouvert au repos
(normally open - NO) ou contact fermé au repos (normally closed - NC) (voir
section 9.2.3). Si la pompe est configurée sur mode de fonctionnement, l'entrée
doit être configurée comme contact ouvert au repos. Cela signifie que l'entrée
numérique doit être sur « Marche » lorsque la pompe fonctionne et sur « Arrêt »
lorsque la pompe est à l'arrêt. Une alarme est générée lorsque ce n'est pas le
cas pour une période supérieure à la temporisation d'alarme réglée de la pompe
concernée.
Si la pompe est configurée sur Protection du moteur et que l'entrée est configurée
comme contact ouvert au repos, une alarme de pompe est déclenchée si l'entrée
est « Marche ». Si l'entrée est configurée comme contact fermé au repos, une
alarme de pompe est générée lorsque l'entrée est sur « Arrêt ».
Ret marche/Prot.mot
BC1: Prot. moteur
BC2: Prot. moteur
BC3: Prot. moteur
Ret marche/Prot.mot
BF1: Prot. moteur
Circuit suppl.:Prot. moteur
Ret marche/Prot.mot
Circuit ECS1: Prot. m
Ballon 1: Prot. moteur
Variat. fréq: Prot. m
Chaudière
Chaudière
Chaudière
Chaudière
86/131
1:
2:
3:
4:
Prot.
Prot.
Prot.
Prot.
moteur
moteur
moteur
moteur
P100013567
flexotron800
Configuration
chdr1:
chdr2:
chdr3:
chdr4:
Prot.
Prot.
Prot.
Prot.
m
m
m
m
Pompe circ
Prot moteur
9.10 Type d‘actionneur
Sélection des signaux de sortie pour les sorties analogiques des servomoteurs qui
doivent être utilisés :
•
•
•
•
0…10 V CC
2…10 V CC
10…0 V CC ou
10…2 V CC
Type
BC1:
BC2:
BC3:
d’actionneur
0-10V
0-10V
0-10V
Type d’actionneur
BF1: 0-10V
Type d’actionneur
ECS1: 0-10V
ECS2: 0-10V
Fréq: 0-10V
Bien que les fabricants de servomoteurs indiquent souvent 0…10 V CC comme
signal d'entrée, le signal de commande effectif de nombreux servomoteurs est
souvent de 2…10 V CC. Lisez attentivement les instructions d'exploitation du
servomoteur. En cas de doute, choisissez 0…10 V CC. La régulation sera ainsi un
peu moins précise dans certains cas, mais cela garantit que la vanne peut toujours
être déplacée dans ses positions de fin de course.
P100013567
87/131
flexotron800
Configuration
9.11 Temps de course d‘actionneurs, actionneuers à 3 points
Ces paramètres n'ont pas de fonction si des servomoteurs analogiques sont
configurés.
Les valeurs sont utilisées pour définir les paramètres de régulation pour les
servomoteurs à 3 points.
Le réglage correct de ces valeurs est important pour la précision de la régulation.
Temps de
BC1: 120
BC2: 120
BC3: 120
cours act
s
s
s
Temps de
BF1: 120
ECS1: 80
ECS2: 80
cours act
s
s
s
9.12 Fonction antiblocage
Les vannes et les servomoteurs pour les boucles de chauffage et de
refroidissement peuvent être actionnés quotidiennement. L'heure réglée en usine
est 02h00, mais il est possible de régler une heure quelconque. Les servomoteurs
sont ouverts de force pendant la durée indiquée (15 secondes par défaut, la durée
peut être modifiée au moyen de CASE flexotron). Pendant le cycle de test, les
pompes fonctionnent et l'alarme en cas d'écart de température est bloquée.
Test actionneurs
BC1:non Durée:15 s
Jour: Tous les jours
Heure:2 Min: 0
Test actionneurs
BF1:non Durée:15 s
Jour: Tous les jours
Heure:2 Min: 0
88/131
P100013567
flexotron800
Configuration
9.13 Détection des pertes
Une fois par semaine, les vannes de régulation sont fermées et la consommation
d'énergie est mesurée pendant une durée prédéfinie. Si la fuite d'énergie dépasse
une valeur prédéfinie (réglage d'usine 3000 W), une alarme est déclenchée.
L'heure de démarrage et la durée de la surveillance des fuites sont réglables. Le
réglage d'usine est : le dimanche, à 02h00 du matin pendant 30 minutes.
Surv. pertes:arrêt
Jour:Dimanche
Heure: 2
Durée: 30 min
Pertes admissibles
3.00 kW
Activer surv pertes
Non
9.14 Constantes d'impulsion
Imp. Chauffage Kwh
100.0 kWh/impulsion
Imp. Chauffage l
10.0 l/impulsion
Eau froide 1
10.0 l/impulsion
Eau froide 2
10.0 l/impulsion
Compteur électrique
100.0 kWh/impulsion
P100013567
89/131
flexotron800
Configuration
9.15 Configuration d'alarme
Ce menu permet de configurer les alarmes.
Choisissez le numéro d’alarme souhaité dans liste des alarmes. Le texte
correspondant à l’alarme s’affiche et vous pouvez accéder au sous-menu de
réglage du niveau de priorité : « Alarme-A », « Alarme-B », « Alarme-C », ou
inactive.
N° d‘alarme(1-146): 1
Défaut P1A-BC1
→
Défaut P1A-BC1
Classe d‘alarme:alarme B
Texte d'alarme
Le texte d'alarme à afficher en cas d'alarme peut être modifié au moyen de CASE
flexotron. Pour de plus amples informations, voir le manuel d'utilisateur CASE
flexotron.
Liste d'alarmes
Les textes ci-dessous ainsi que les niveaux de priorité correspondent aux réglages
usine.
90/131
Texte d'alarme
Prio Description
1
Défaut pompe P1A-BC1
B
Défaut pompe P1A-BC1
2
Défaut P1B-BC1
B
Défaut pompe P1B-BC1
3
Défaut P1A-BC2
B
Défaut pompe P1A-BC2
4
Défaut P1B-BC2
B
Défaut pompe P1B-BC2
5
Défaut P1A-BC3
B
Défaut pompe P1A-BC3
6
Défaut P1B-BC3
B
Défaut pompe P1B-BC3
7
Défaut P1-ECS1
B
Défaut pompe P1-ECS1
8
Défaut P1-Ballon1
B
Défaut pompe P1-Ballon1
9
Défaut variateur de
fréquence
B
Défaut variateur
10
Vase d'expansion
A
Vase d'expansion
11
Alarme externe
A
Alarme externe
P100013567
flexotron800
Configuration
P100013567
Texte d'alarme
Prio Description
12
Alarme brûleur
A
Alarme chaudière
13
Déviation Tº boucle BC1
A
Température de départ BC1 diffère trop et trop
longtemps de la valeur de consigne
14
Déviation Tº boucle BC2
A
Température de départ BC2 diffère trop et trop
longtemps de la valeur de consigne
15
Déviation Tº boucle BC3
A
Température de départ BC2 diffère trop et trop
longtemps de la valeur de consigne
16
Déviation Tº boucle ECS1
A
Température de départ ECS1 diffère trop et
trop longtemps de la valeur de consigne
17
Déviation Tº boucle ECS2
A
Température de départ ECS2 diffère trop et
trop longtemps de la valeur de consigne
18
Défaut sonde Temp ext.
B
Défaut sonde Temp ext.
19
Température haute boucle
ECS1
B
ECS1 Température de départ trop élevée
20
Température haute boucle
ECS2
B
ECS2 Température de départ trop élevée
21
Surchauffe Ballon d'eau
chaude
A
Température de la chaudière trop élevée
22
Temp basse Ballon d'eau
chaude
A
Température de la chaudière trop faible
23
Défaut d'impulsion compteur
volumétrique
B
Pas d'impulsion du compteur volumétrique
d'eau
24
Défaut d'impulsion compteur
électrique
B
Pas d'impulsion du compteur électrique
25
Consommation élevée d'eau
froide/jour
B
Consommation quotidienne d'eau froide
supérieure à la valeur limite réglée
26
Consommation électrique
élevée
B
Consommation électrique quotidienne froide
supérieure à la valeur limite réglée
27
Consommation élevée d'eau
froide/heure
B
Consommation d'eau froide supérieure à la
valeur limite réglée
28
Fuites élevées
B
Fuites supérieures à la valeur limite réglée
29
Défaut P1A&B-BC1
A
Défaut sur les deux pompes de circulation P1A
et P1B dans BC1
30
Défaut P1A&B-BC2
A
Défaut sur les deux pompes de circulation P1A
et P1B dans BC2
31
Défaut P1A&B-BC3
A
Défaut sur les deux pompes de circulation P1A
et P1B dans BC3
32
Défaut d'impulsion CW1
B
Pas d'impulsion du compteur d'eau froide 1
33
Défaut d'impulsion CW2
B
Pas d'impulsion du compteur d'eau froide 2
34
BC1 mode manuel
C
BC1 en mode manuel
35
BC2 mode manuel
C
BC2 en mode manuel
36
BC3 mode manuel
C
BC3 en mode manuel
37
ECS1 mode manuel
C
ECS1 en mode manuel
38
ECS2 mode manuel
C
ECS2 en mode manuel
39
Régulation de la pression
Manuel
C
Régulation de la pression en mode manuel
91/131
flexotron800
Configuration
92/131
Texte d'alarme
Prio Description
40
Ballon d'eau chaude mode
manuel
C
Chaudière en mode manuel
41
P1A-BC1 mode manuel
C
P1A-BC1 en mode manuel
42
P1B-BC1 mode manuel
C
P1B-BC1 en mode manuel
43
P1A-BC2 mode manuel
C
P1A-BC2 en mode manuel
44
P1B-BC2 mode manuel
C
P1B-BC2 en mode manuel
45
P1A-BC3 mode manuel
C
P1A-BC3 en mode manuel
46
P1B-BC3 mode manuel
C
P1B-BC3 en mode manuel
47
P1-ECS1 mode manuel
C
P1-ECS1 en mode manuel
48
P1-Ballon1 mode manuel
C
P1-Ballon1 en mode manuel
49
P1-Fréq. Mode manuel
C
P1- régulé par la fréquence en mode manuel
50
BC1 départ max.
-
BC1 valeur limite maximale départ activée
51
BC2 départ max.
-
BC2 valeur limite maximale départ activée
52
BC3 départ max.
-
BC3 valeur limite maximale départ activée
53
BC1 départ min.
-
BC1 valeur limite minimale départ activée
54
BC2 départ min.
-
BC2 valeur limite minimale départ activée
55
BC3 départ min.
-
BC3 valeur limite minimale départ activée
56
BC1 retour max.
-
BC1 valeur limite maximale température
de retour activée
57
BC2 retour max.
-
BC2 valeur limite maximale température
de retour activée
58
BC3 retour max.
-
BC3 valeur limite maximale température
de retour activée
59
BC1 retour min.
-
BC1 valeur limite minimale température
de retour activée
60
BC2 retour min.
-
BC2 valeur limite minimale température
de retour activée
61
BC3 retour min.
-
BC3 valeur limite minimale température
de retour activée
62
BC1 gel
B
BC1 fonction antigel activée
63
BC2 gel
B
BC2 fonction antigel activée
64
BC3 gel
B
BC3 fonction antigel activée
65
Défaut de la pile interne
B
Défaut de la pile interne de sauvegarde
66
Temp basse Chaudière retour C
Température de retour de la chaudière trop
faible
67
Défaut de capteur BC1 départ B
Panne ou court-circuit du capteur BC1 départ
68
Défaut de capteur BC2 départ B
Panne ou court-circuit du capteur BC2 départ
P100013567
flexotron800
Configuration
Texte d'alarme
P100013567
Prio Description
69
Défaut de capteur BC3 départ B
Panne ou court-circuit du capteur BC3 départ
70
Défaut de capteur EC1 Dép.
B
Panne ou court-circuit du capteur EC1 Dép.
71
Défaut de capteur EC2 Dép.
B
Panne ou court-circuit du capteur EC2 Dép.
72
Défaut de capteur Ballon1
départ
B
Panne ou court-circuit du capteur Ballon1
départ
73
Défaut de capteur BC1 ambiant
B
Panne ou court-circuit du capteur BC1 ambiant
74
Défaut de capteur BC2 ambiant
B
Panne ou court-circuit du capteur BC2 ambiant
75
Défaut de capteur BC3 ambiant
B
Panne ou court-circuit du capteur BC3 ambiant
76
Défaut de capteur BC1 retour
B
Panne ou court-circuit du capteur BC1 retour
77
Défaut de capteur BC2 retour
B
Panne ou court-circuit du capteur BC2 retour
78
Défaut de capteur BC3 retour
B
Panne ou court-circuit du capteur BC3 retour
79
Défaut de capteur Ballon1
retour
B
Panne ou court-circuit du capteur Ballon1
retour
80
Défaut de capteur vent
B
Signal erroné du capteur de vent
81
Défaut de capteur pression
B
Signal erroné du capteur de pression
82
Défaut de capteur temp.
chaudière
B
Panne ou court-circuit du capteur de la
chaudière départ
83
Défaut de capteur chaudière
retour
B
Panne ou court-circuit du capteur de la
chaudière retour
84
Défaut de capteur BF départ
B
Panne ou court-circuit du capteur BF1 départ
85
Défaut de capteur BF retour
B
Panne ou court-circuit du capteur BF1 retour
86
Défaut de capteur départ
ballon
B
Panne ou court-circuit du capteur départ ballon
87
Défaut de capteur retour
ballon
B
Panne ou court-circuit du capteur retour ballon
88
Défaut de capteur départ circ. B
primaire froid
Panne ou court-circuit du capteur départ circ.
primaire froid
89
Défaut de capteur retour circ.
primaire froid
B
Panne ou court-circuit du capteur retour circ.
primaire froid
90
Défaut de capteur du capteur
supplémentaire 1
B
Panne ou court-circuit du capteur
supplémentaire 1
91
Défaut de capteur du capteur
supplémentaire 2
B
Panne ou court-circuit du capteur
supplémentaire 2
92
Défaut de capteur du capteur
supplémentaire 3
B
Panne ou court-circuit du capteur
supplémentaire 3
93
Défaut de capteur du capteur
supplémentaire 4
B
Panne ou court-circuit du capteur
supplémentaire 4
94
Défaut de capteur du capteur
supplémentaire 5
B
Panne ou court-circuit du capteur
supplémentaire 5
95
Défaut de capteur chaudière
départ
C
Panne ou court-circuit du capteur de départ
chaudière
96
Défaut de capteur chaudière1 B
retour
Panne ou court-circuit du capteur retour
chaudière 1
93/131
flexotron800
Configuration
Texte d'alarme
94/131
Prio Description
97
Défaut de capteur chaudière2 B
retour
Panne ou court-circuit du capteur retour
chaudière 2
98
Défaut de capteur chaudière3 B
retour
Panne ou court-circuit du capteur retour
chaudière 3
99
Défaut de capteur chaudière4 B
retour
Panne ou court-circuit du capteur retour
chaudière 4
100 Défaut de capteur 1 boucle
supplémentaire
B
Panne ou court-circuit du capteur boucle
de régulation supplémentaire 1
101 Défaut de capteur 2 boucle
supplémentaire
B
Panne ou court-circuit du capteur boucle
de régulation supplémentaire 2
102 Défaut de capteur BF1
ambiant Ni1000
B
Panne ou court-circuit de la sonde de
température ambiante BF1
103 Défaut de capteur BF1
ambiant 0-10V
B
Valeur erronée de BF1 ambiant 0-10V
104 Défaut de capteur ECS1
retour
B
Panne ou court-circuit du capteur retour ECS1
106 Écart boucle de
refroidissement 1
B
Température de départ BF1 diffère trop et trop
longtemps de la valeur de consigne
107 BF1 manuel
B
BF1 en mode manuel
108 BF1 départ max.
B
BF1 valeur limite maximale départ activée
109 BF1 départ min.
B
BF1 valeur limite minimale départ activée
110 BF1 retour max.
B
BF1 valeur limite maximale retour activée
111 BF1 retour min.
B
BF1 valeur limite minimale retour activée
112 Défaut P1A-BF1
B
Défaut pompe P1A-BF1
113 Défaut P1B-BF1
B
Défaut pompe P1B-BF1
114 Défaut P1A&B-BF1
B
Défaut sur les deux pompes de circulation P1A
et P1B dans la BF1
115 P1A-BF1 manuel
B
P1A-BF1 en mode manuel
116 P1B-BF1 manuel
B
P1B-BF1 en mode manuel
117 Défaut de communication
unité d'extension 1
B
Communication interrompue entre unité
d'extension 1 et maître
118 Défaut de communication
unité d'extension 2
B
Communication interrompue entre unité
d'extension 2 et maître
119 Défaut de communication
M-Bus CCU 1
B
Défaut de communication M-Bus entre maître
et compteur de chauffage urbain
120 Défaut de communication MBus CE 1
B
Défaut de communication M-Bus entre maître
et compteur de chauffage urbain 1
121 Défaut de communication MBus CE 2
B
Défaut de communication M-Bus entre maître
et compteur de chauffage urbain 2
122 Faible temp. retour ECS1
B
Température de retour trop faible pendant trop
longtemps
123 Défaut de pression/débit
B
Défaut de pression ou de débit dans le circuit
d'alarme
124 Défaut chaudière 1
B
Défaut chaudière 1
125 Défaut chaudière 2
B
Défaut chaudière 2
P100013567
flexotron800
Configuration
Texte d'alarme
P100013567
Prio Description
126 Défaut chaudière 3
B
Défaut chaudière 3
127 Défaut chaudière 4
B
Défaut chaudière 4
128 Défaut Pompe de chaudière 1 B
Défaut pompe de chaudière 1
129 Défaut Pompe de chaudière 2 B
Défaut pompe de chaudière 2
130 Défaut Pompe de chaudière 3 B
Défaut pompe de chaudière 3
131 Défaut Pompe de chaudière 4 B
Défaut pompe de chaudière 4
132 Défaut pompe de transport
B
Défaut pompe de transport pour la chaudière
133 Chaudière 1 manuel
C
Chaudière 1 en mode manuel
134 Chaudière 2 manuel
C
Chaudière 2 en mode manuel
135 Chaudière 3 manuel
C
Chaudière 3 en mode manuel
136 Chaudière 4 manuel
C
Chaudière 4 en mode manuel
137 Pompe de la chaudière 1
manuel
C
Pompe de la chaudière 1 en mode manuel
138 Pompe de la chaudière 2
manuel
C
Pompe de la chaudière 2 en mode manuel
139 Pompe de la chaudière 3
manuel
C
Pompe de la chaudière 3 en mode manuel
140 Pompe de la chaudière 4
manuel
C
Pompe de la chaudière 4 en mode manuel
141 Pompe de transport manuel
C
Pompe de transport en mode manuel
142 Défaut boucle supp. P1
B
Défaut boucle de régulation supplémentaire P1
143 Boucle supp. P1 manuel
C
Boucle de régulation supplémentaire P1
en mode manuel
144 ECS1 bloquée pour priorité
BC
B
ECS1 bloquée pour priorité BC
145 ECS2 bloquée pour priorité
BC
B
ECS2 bloquée pour priorité BC
146 Ballon1 bloqué pour priorité
BC
B
Ballon1 bloqué pour priorité BC
147 BC1 bloquée pour priorité
ECS
B
BC1 bloquée pour priorité ECS
148 BC2 bloquée pour priorité
ECS
B
BC2 bloquée pour priorité ECS
149 BC3 bloquée pour priorité
ECS
B
BC3 bloquée pour priorité ECS
95/131
flexotron800
Configuration
9.16 Communication
9.16.1Communication Modbus
Le flexotron800 peut être raccordé à un réseau pour la communication via Modbus.
Il n’y a pas besoin de code d’activation.
L'interface 1 peut être réglée comme esclave ou comme unité d'extension. Si
l'interface est configurée comme esclave, le flexotron800 est configuré pour
communiquer via Modbus.
Fonction port1 →
Esclave
Appuyez sur la touche [Droite] pour activer Modbus :
Communicat. Modbus
esclave, port1
Inactive
Si la communication Modbus a été activée, il est possible de régler l'adresse,
etc. Appuyez à cette fin sur la touche [Droite].
Adresse Modbus: 1
Vitesse:9600 bps
2 bits d‘arrêt: Non
Parité: Aucune
Un seul bit d'arrêt peut être utilisé.
Si la fonction est réglée sur « Unité d'extension », il est possible de raccorder
jusqu'à deux unités d'extension. Les adresses 241:1 et 241:2 (ELA:PLA) doivent
être affectées aux unités d’extension.
Unité d‘extension 1
Aucune
Unité d‘extension 2
Aucune
96/131
P100013567
flexotron800
Configuration
Pour la mise en service des unités d'extension, sélectionnez « Unité d’extension »
lors du démarrage. Voir à ce sujet le manuel SAUTER CASE flexotron. Côté
matériel, il doit s'agir d'un flexotron800 V2.
Après la mise en service des unités d'extension et la définition du maître, toutes les
entrées et sorties peuvent être configurées via le maître, dans « Configuration >
Entrées/Sorties ». Les entrées et sorties des unités d’extension sont identifiées par
Exp1/Exp2. Pour le raccordement, voir section 10.3.2.
Ventilation
Chauffage
Unité d‘extension 1
Unité d‘extension 2
9.16.2Communication BACnet
Le régulateur flexotron800 V2 avec interface TCP/IP peut communiquer via
BACnet. La communication BACnet ne peut pas être activée ou modifiée via
l'écran. À cette fin, il convient d'utiliser CASE flexotron. Les paramètres « Device
name », « Device ID », « BACnet UDP port » ainsi que l'adresse BBMD doivent
être réglés.
Le flexotron800 est autorisé par BTL et remplit les exigences s'appliquant aux
régulateurs B-ASC (BACnet Application Specific Controller).
Le document PICS et les fichiers EDE peuvent être téléchargés depuis le site web
de SAUTER : www.sauter-controls.com/fr.
9.16.3Modem dial-up
Le flexotron800 peut être relié à un système supérieur à l'aide d'un modem dial-up.
Modem: Non
NºTél.:
Mot de passe :
exo
P100013567
97/131
flexotron800
Configuration
9.16.4Transfert d'alarmes via SMS
S’il est connecté à un modem GSM, le régulateur peut envoyer un message
d’alarme de type A à un maximum de trois destinataires au choix. Il n’y a pas
besoin d’un code d’activation pour utiliser cette fonction. Le message d'alarme se
compose du libellé de l'alarme, du nom de l'appareil (même texte que celui affiché
sur la première ligne de l'écran d'accueil) et de l'heure à laquelle l'alarme s'est
déclenchée. Lorsqu’une alarme se déclenche, flexotron®800 transfère le message
d’alarme au premier numéro sur la liste. Si le destinataire n’a pas renvoyé un SMS
pour accuser réception du message dans les cinq minutes, flexotron800 enverra le
message au numéro suivant sur la liste.
SMS: Inactif
NºTél1:
NºTél2:
NºTél3:
9.17 Autres paramètres
Divers paramètres qu'on ne peut classer dans d'autres menus.
Général
ECS1
Ballon1
9.17.1Généralités
Inertie du bâtiment et boost
Pour de plus amples informations, voir section 6.1.10.
L'inertie du bâtiment peut être réglée entre 0 et 24 h. 0 = température extérieure
actuelle, 24 = valeur moyenne journalière.
Boost :
Décalage = facteur*(17-temp. extérieure)* abaissement nocturne
Le facteur est réglable de 0…10. 0 signifie aucun décalage du démarrage et 10, un
décalage maximal.
La durée de fonctionnement en minutes pour le décalage se calcule comme suit :
Durée de fonctionnement = 1.6*(17 - temp. extérieure)
La durée de fonctionnement est limitée à 60 minutes maximum.
98/131
P100013567
flexotron800
Configuration
Inertie bâtiment
0 h
Fact. boost (0-10)
0
Limitation de puissance
Le signal d'entrée numérique Limitation externe de la puissance peut être utilisé
pour limiter temporairement la puissance disponible pour les boucles de chauffage.
La fermeture de l'entrée entraîne une réduction de la valeur de consigne d'un
facteur réglable (à 20 °C). La limitation influe sur toutes les boucles de chauffage
configurées. La limitation se calcule comme suit :
Valeur de consigne limitée = 20+(valeur de consigne20)*facteur/100
Limitation puiss.
100% de +20 °C
Un facteur 100 n'entraîne pas d'abaissement de la consigne, un facteur 0 entraîne
une réduction complète à 20 °C.
Protection antigel
Si un régulateur se trouve en mode de fonctionnement Arrêt ou Manuel et si la
température extérieure passe sous une valeur réglable, une température minimale
de départ réglable est maintenue et la pompe se met en marche.
Prot. antigel:Arrêt
T° ext. activation
Prot. antigel: 0.0 °C
T° départ min: 10.0 °C
Split d'un signal de sortie
Il est possible de diviser en deux un signal de sortie quelconque parmi BC1, BC2,
BC3, BF1, ECS1 ou ECS2.
Split d‘une
séquence au choix:
Aucun split
P100013567
99/131
flexotron800
Configuration
Définition de priorités BC ou ECS
La fonction peut être réglée sur la priorité BC ou ECS : Si une des boucles a
la priorité et n'atteint pas la valeur de consigne réglée au sein de la durée de
temporisation réglée, les autres boucles sont fermées de force. Pour de plus
amples informations, voir section 6.1.6 ou 6.3.6.
Prio. Chauff.: Off
Diff. temp: 2 °C
Délai avant prio:
30 min
9.17.2ECS1
Fonction anti-légionellose
Sert à l'activation d'un réchauffement périodique d'ECS1. La fonction sert à
empêcher l'apparition et la croissance de légionellose. Ce réchauffement peut
avoir lieu une fois par jour ou une fois par semaine. La durée de fonctionnement et
l'heure de démarrage sont réglables. La fonction peut être arrêtée si la température
de retour dépasse 62 °C. La durée de fonctionnement minimale est de 1 minute.
Chauff. périodique
ECS1:Non
Jour:7/7j
Heure: 2 Csg: 62 °C
Durée: 1 min
9.17.3Ballon 1
Fonction anti-légionellose
Sert à l'activation d'un réchauffement périodique du ballon 1. La fonction sert à
empêcher l'apparition et la croissance de légionelles. Ce réchauffement peut avoir
lieu une fois par jour ou une fois par semaine. L'heure de démarrage est réglable.
La fonction peut être arrêtée si la température de retour dépasse 65 °C.
Chauff. périodique
Ballon: Non Heure: 2
Jour:7/7j
Cons: 65 °C
100/131
P100013567
flexotron800
Configuration
9.18 Système
9.18.1Change langue
Ce menu permet de changer la langue des textes d'affichage.
Choose Language
Choisir la langue
French
Vous pouvez accéder à ce menu de plusieurs façons : en navigant dans les menus,
mais aussi en maintenant la touche OK appuyée pendant la mise sous tension du
régulateur ou encore en appuyant trois fois de suite sur la touche [Droite] à partir
de l’écran de démarrage.
9.18.2Choisir l'écran de démarrage – l'affichage à l'état normal
Vous avez le choix entre cinq textes d'écran de démarrage différents :
Type 1
La deuxième ligne affiche la date et l’heure.
La troisième ligne affiche le texte BC1.
La quatrième ligne affiche la valeur de consigne actuelle et la température actuelle
pour BC1.
Régulateur chauffage
04:09:15 11:28
BC1
C:32.8 °C R:33.1 °C
Type 2
La deuxième ligne affiche la date et l’heure.
La troisième ligne affiche le texte ECS1.
La quatrième ligne affiche la valeur de consigne actuelle et la température actuelle
pour ECS1.
Régulateur chauffage
04:09:15 11:28
ECS1
C:55.0 °C R:54.8 °C
P100013567
101/131
flexotron800
Configuration
Type 3
La deuxième ligne affiche le texte BC1/ECS1.
La troisième ligne affiche la valeur de consigne actuelle et la température actuelle
pour BC1.
La quatrième ligne affiche la valeur de consigne actuelle et la température actuelle
pour ECS1.
Régulateur chauffage
BC1/ECS1
C: 45.5 °C R: 43.8 °C
C:55.0 °C R:54.8 °C
Type 4
La deuxième ligne affiche la température actuelle.
La troisième ligne affiche le texte BC1.
La quatrième ligne affiche la valeur de consigne actuelle et la température actuelle
pour BC1.
Régulateur chauffage
Temp. ext.: 8.2 °C
BC1
C:32.8 °C R:33.1 °C
Type 5
La deuxième ligne affiche la date et l’heure.
La troisième ligne affiche le texte BF1.
La quatrième ligne affiche la valeur de consigne actuelle et la température actuelle
pour BF1.
Boucle de régulation
chauffage
04:09:15 11:28
BF1
C:13.0 °C R:12.5 °C
9.18.3Basculement automatique heure d'été/heure d'hiver
Lorsque le basculement automatique heure d'été/heure d'hiver est activé,
l'horloge système se met automatiquement à l'heure d'été/d'hiver selon la norme
européenne.
Changement heure
été/hiver
automatique
Oui
102/131
P100013567
flexotron800
Configuration
9.18.4Adresse de bus du régulateur
Le flexotron800 utilise les adresses de bus ci-dessous pour la connexion avec
CASE flexotron ou lorsque plusieurs régulateurs sont connectés à un réseau.
CASE flexotron utilise normalement les mêmes adresses de bus ; si vous changez
une adresse de bus, la nouvelle adresse de bus doit aussi être indiquée dans
CASE flexotron. Si plusieurs régulateurs sont connectés dans un réseau, il faut que
tous les appareils utilisent la même adresse PLA mais que chacun ait une adresse
ELA unique.
Adresses exoline :
PLA: 254
ELA: 254
9.18.5Télécommande via l'écran
Si plusieurs régulateurs sont connectés dans un réseau, vous avez la possibilité
de les contrôler individuellement à distance depuis un flexotron®800 avec écran
d’affichage. Pour cela, entrez les adresses du régulateur que vous souhaitez
contrôler dans le menu suivant du régulateur avec écran. Pour interrompre la
connexion, appuyez simultanément sur les touches [Haut], [OK] et [Bas].
Adresses comm. à
distance
(PLA:ELA) : 00:0
9.18.6Déconnexion automatique
Pour les niveaux d'accès Opérateur, Service ou Admin, l'utilisateur est
automatiquement déconnecté et reconnecté au niveau de base après un certain
temps d'inactivité. La durée est réglable par tranche ou unité de 5 secondes. Par
défaut : 60 unités = 5 minutes
La déconnexion automatique peut être désactivée, voir section 8.5.
Délai avant
déconnexion auto
60 unités
(1 unité = 5 s)
P100013567
103/131
flexotron800
104/131
P100013567
flexotron800
Réglages
10
Réglages
Si vous allez dans une des différentes boucles de régulation, quatre sous-menus
sont affichés, à l'exception de la boucle de régulation supplémentaire et du
ballon. Ils ne disposent que de deux sous-menus « valeur instantanée/valeur de
consigne » et « manuel/auto ».
La configuration des entrées et des sorties détermine l'accès aux systèmes
suivants.
Pour de plus amples informations sur les droits d'accès et la configuration, voir
section 8 ou 9.
BC1
BC2
BC3
BF1
ECS1
ECS2
Ballon 1
Chaudière
Circuit supplément.
Heure/Programmation
Vacances
Énergie/Eau froide
Mode fonctionnement
Configuration
Droits d‘accès
Sous-menus :
« Instantanée/Consigne » : Pour le réglage des valeurs de consigne et la pente des
courbes ainsi que pour le relevé de la température actuelle.
« Régulation de la température » : Pour le réglage des paramètres de commande.
« Manuel/Auto » Pour le réglage manuel de la pompe et des vannes ou le relevé
des signaux actuels.
« ECO/Confort » : Pour le réglage des périodes dans lesquelles un réchauffement
ou un refroidissement de confort est requis.
Réel/Consigne
Ctrl température
Manuel/Auto
Éco / Confort BC1
P100013567
105/131
flexotron800
Réglages
10.1 Valeur instantanée/valeur de consigne
10.1.1BC1, BC2 et BC3
Temp ext: -5 °C
BC1
Réel: 49.8 °C Cons →
Consigne: 55.0 °C
Sous-menu :
réglage qui doit appliquer la température de départ pour une température
extérieure donnée. Il est possible de régler 8 points d'inflexion par boucle de
régulation.
Les valeurs intermédiaires sont calculées par interpolation linéaire. Les
températures de départ en cas de températures extérieures inférieures au point
d'inflexion le plus bas et supérieures au point d'inflexion le plus haut sont calculées
au moyen d'une extrapolation linéaire de la ligne entre les deux derniers points
d'inflexion à chaque extrémité. Exemple : à l'extrémité inférieure de la courbe, la
valeur de consigne augmente de 14 °C à chaque fois que la température extérieure
diminue de 5 °C. Cela signifie que la valeur de consigne pour une température
extérieure de -23 °C est la suivante : 77 + 3/5*14 = 85,4 °C.
Seules les valeurs de la température de départ peuvent être changées au niveau
du flexotron800. CASE flexotron permet de modifier les valeurs de température
extérieure.
Loi
-20
-15
-10
d‘eau BC1
°C = 67 °C
°C = 63 °C
°C = 59 °C
Loi d‘eau BC1
-5 °C = 55 °C
0 °C = 53 °C
5 °C = 43 °C
Loi d‘eau BC1
10 °C = 35 °C
15 °C = 25 °C
Décalage loi 0 °C
Les boucles de chauffage disposent de températures individuelles d'arrêt
des pompes pour le jour et la nuit. Si la température extérieure dépasse la
106/131
P100013567
flexotron800
Réglages
valeur d'arrêt réglée, la pompe de circulation est désactivée et le signal du
servomoteur de vanne est mis sur 0. La pompe se met en marche lorsque
la température tombe de plus de l'hystérésis réglée sous la température de
désactivation réglée. La sortie de la boucle de chauffage peut aussi être
commandée en cas de demande de chaleur. La nuit est la période comprise
entre 24h00 et 05h00. Outre les températures d'arrêt, il est aussi possible de
régler une temporisation de démarrage ou d'arrêt, voir section 9.7.
Arrêt pompe BC1:Marche
T° arrêt jour: 17 °C
T° arrêt nuit: 17 °C
Hystérésis: 2.0 °C
Sous-menu : Sonde d'ambiance
Réglage de la consigne d'ambiance. Le menu n'est accessible que si la sonde
d'ambiance est configurée.
Sonde ambiance BC1
Réel: 20.8 °C
Consigne: 21.0 °C
Sous-menu : Température de retour
T° de retour
BC1: 28.0 °C
10.1.2BF1
La valeur de consigne de la boucle de refroidissement peut être fixe ou déterminée
en fonction de la météo. La valeur de consigne utilisée pour la régulation actuelle
est affichée dans la première ligne. Si la régulation du point de rosée est activée, la
valeur de consigne actuelle est décalée si la régulation du point de rosée nécessite
une valeur de consigne supérieure.
Pour une valeur de consigne constante :
BF1
Réel: 13.0 °C
Cons: 13.0 °C
P100013567
107/131
flexotron800
Réglages
Pour une valeur de consigne en fonction de la météo :
Temp ext: 21.8 °C
BF1
Réel: 13.2 °C C →
Consigne: 13.0 °C
Appuyez sur la touche Droite pour accéder au réglage de la température de départ
qui doit s'appliquer à une température extérieure définie lors de la sélection de
la valeur de consigne en fonction de la météo. Il est possible de régler jusqu'à 8
points d'inflexion.
Loi
20
22
24
d‘eau BF1
°C = 15 °C
°C = 14 °C
°C = 13 °C
Loi
26
28
30
d‘eau BF1
°C = 12 °C
°C = 12 °C
°C = 11 °C
Loi d‘eau BF1
32 °C = 10 °C
34 °C = 9 °C
Décalage loi 0 °C
Les valeurs intermédiaires sont calculées par interpolation linéaire. Les
températures de départ en cas de températures extérieures inférieures au point
d'inflexion le plus bas et supérieures au point d'inflexion le plus haut sont calculées
au moyen d'une interpolation linéaire de la ligne entre les deux derniers points
d'inflexion à chaque extrémité. Exemple : à l'extrémité supérieure de la courbe, la
valeur de consigne se réduit de 1 °C pour chaque °C que gagne la température
extérieure. Cela signifie que la valeur de consigne pour une température extérieure
de 36 °C est la suivante : 9 – 1 = 8 °C.
La boucle de refroidissement dispose de températures réglables d'arrêt des
pompes pour le jour et la nuit. Si la température extérieure passe sous la valeur
d'arrêt réglée, la pompe de circulation est désactivée et le signal du servomoteur
de vanne est mis sur 0. La pompe se met en marche lorsque la température
dépasse de plus de l'hystérésis réglée la température de désactivation réglée.
La sortie de la boucle de chauffage peut aussi être commandée en cas de
demande de froid. La nuit est la période comprise entre 24h00 et 05h00. Outre
les températures d'arrêt, il est aussi possible de régler une temporisation de
démarrage ou d'arrêt, voir section 9.7.
108/131
P100013567
flexotron800
Réglages
Arrêt pompe BF1:Marche
T° arrêt jour: 15 °C
T° arrêt nuit 15 °C
Hystérésis: 2.0 °C
Sous-menu : Sonde d'ambiance
Il est possible d'utiliser un transmetteur Ni1000 ou 0...10 V comme sonde
d'ambiance pour BF1. Si un transmetteur de température doit être utilisé, sa
plage de fonctionnement doit être 0...50 °C. La sonde d'ambiance n'influe pas
directement sur la régulation de la température mais peut l'influencer si la
régulation du point de rosée est active.
Sonde ambiance BF1
Réel: 23.1 °C
Sous-menu : Température de retour
T° de retour d‘eau
BF1: 14.0 °C
Sous-menu : Humidité relative
La sonde d'humidité a une plage de fonctionnement correspondant à 0...100 %
d'humidité relative du flexotron800.
Humidité relative
BF1: 43 %
10.1.3ECS1 et ECS2
Valeur instantanée/valeur de consigne pour l'eau chaude sanitaire.
Temp départ ECS1
Réel: 53.0 °C
Consigne: 55.0 °C
P100013567
109/131
flexotron800
Réglages
10.1.4Ballon 1
T° départ ballon
55.0 °C
Sous-menu : T° de retour
Température de retour Ballon
45 °C
Sous-menu : Température de démarrage et d'arrêt pour la pompe
Remplissage ballon
T° démarr.: 46.0 °C
T° arrêt: 55.0 °C
Diff.T°: 2.0 °C
10.1.5Chaudière
Différents affichages apparaissent sur l'écran en fonction du type de valeur
de consigne choisi pour la commande de la chaudière. Pour de plus amples
informations, voir section 6.6.3.
Alternative 1 – valeur de consigne constante :
Consigne dép. chdr:
36 °C
Dép. Réel:
36.5 °C
Alternative 2 – valeur de consigne de la boucle de régulation :
Csg.dép chdr/BC
+ 5.0 °C
Csg dép: 43.0 °C
Dép réel: 43.2 °C
110/131
P100013567
flexotron800
Réglages
Alternative 3 – valeur de consigne en fonction de la météo :
Temp ext: 5 °C
Chaudière
Réel: 43.3 °C Csg. →
Consigne: 43.0 °C
Pour le réglage de la courbe en fonction de la météo, 8 points :
Loi d‘eau
-20 °C =
-15 °C =
-10 °C =
chdr
67 °C
63 °C
59 °C
Loi d‘eau chdr
-5 °C = 55 °C
0 °C = 53 °C
5 °C = 43 °C
Loi d‘eau chdr
10 °C = 35 °C
15 °C = 25 °C
Décalage loi 0 °C
Température de retour pour chaudières 1, 2, 3 et 4
T° retour Chdr 1:
Consigne: 40.0 °C
Réel: 39.7 °C
Si le type de commande de chaudière est réglé sur Arrêt/Marche, les points
d'activation et de désactivation des chaudières 1...4 sont réglés via le menu
suivant :
T°
T°
T°
T°
P100013567
Chdr 1: 33.5 °C
Démar.1: 5.0 °C
Démar.2: 5.0 °C
Arrêt: 3.0 °C
111/131
flexotron800
Réglages
Pour le relevé de la sonde commune de température de retour
T° retour Chdr
43.0 °C
10.1.6Boucle de régulation supplémentaire
La valeur instantanée pour la sonde de température de la boucle de régulation
supplémentaire incluant l'hystérésis pour le démarrage de la pompe. Pour que la
pompe démarre, la sonde de température supplémentaire 1 doit être supérieure
de 5 °C à la sonde de température supplémentaire 2. La pompe s'arrête lorsque la
sonde de température supplémentaire 1 = sonde de température supplémentaire 2.
L'hystérésis est librement réglable.
Temp. 1: 24.6
Temp. 2: 25.7
Démarr. Pompe
T1 > T2 + 5.0
°C
°C
si
°C
10.2 Régulation de la température
10.2.1Généralités
Pour assurer une bonne régulation, les paramètres de la boucle de régulation
doivent être adaptés aux conditions réelles. Pour les valeurs sont faibles pour la
bande P et le temps I, plus la boucle de régulation réagit rapidement. Il est toutefois
important de ne pas fixer des valeurs trop basses qui pourraient rendre le système
instable. Mais il ne faut pas non plus régler des valeurs trop hautes parce que la
température oscillerait au-dessus et en dessous de la valeur de consigne.
La bande P règle idéalement l'écart de régulation en proportion. Le temps I influe
sur les signaux de sortie de la boucle de régulation dans le temps.
10.2.2BC1, BC2 et BC3
Réglage de la bande P et du temps I de la boucle de régulation.
BC1
Bande P: 100.0 °C
Temps I: 100.0 s
112/131
P100013567
flexotron800
Réglages
Sous-menu : présent uniquement pour BC1 et BC2.
Temp. retour BC1
Bande P: 100.0 °C
Temps I: 100.0 s
10.2.3BF1
Réglage de la bande P et du temps I de la boucle de régulation.
BF1
Bande P: 20.0 °C
Temps I: 60.0 s
10.2.4ECS1 et ECS2
ECS1
Bande P: 25.0 °C
Temps I: 75.0 s
Temps D: 0.0 s
10.2.5Chaudière
Réglage de la bande P et du temps I de la boucle de régulation.
Chaudière
Bande P: 10.0 °C
Temps I: 5.0 s
Réglage du temps pendant lequel la boucle de régulation est bloquée lors du
démarrage/de l'arrêt du brûleur.
Durée arrêt PID
entre états
démar./arrêt: 180 s
Hystérésis: 0.5 %
Réglage de la boucle de régulation des vannes de retour, chaudières 1-4.
Chaudière 1 T°ret.
Bande P: 10.0 °C
P100013567
113/131
flexotron800
Réglages
10.3 Manuel/Auto
10.3.1Généralités
Cette fonction est très utile pour la mise en service et la recherche d'erreurs.
Toutes les boucles de régulation configurées peuvent être commandées
manuellement entre 0 et 100 %. Toutes les pompes configurées peuvent être
réglées sur Auto, Marche ou Arrêt.
De nombreuses autres fonctions peuvent aussi être commandées manuellement.
Si une sortie est commandée manuellement, cela signifie que la régulation
normale ne s'applique pas. Une alarme est donc toujours générée dès qu'une
sortie est mise dans un autre mode de fonctionnement qu'Auto.
Étant donné que l'affichage des menus dépend de la configuration, seuls les
écrans les plus fréquemment rencontrés sont indiqués ici. Il est possible de régler
des signaux numériques, hors modes normal et automatique, sur Arrêt ou Marche
(les deux états possibles des signaux numériques).
10.3.2BC1, BC2 et BC3
Mode manuel/relevé des signaux de commande pour les servomoteurs.
Manuel/Auto
BC1
Auto
Régl. manuel: 37
Sous-menu (pour BC1 et BC2 uniquement) :
Si la boucle de régulation est réglée sur la température de retour, le signal de
sortie sur le servomoteur est inversement proportionnel, c'est-à-dire que 100 %
correspond à 0 V sur la sortie analogique.
Manuel/Auto
Temp. retour BC1
Auto
Réglage manuel: 37
Sous-menu (BC1 uniquement) :
Si le régulateur pour la limitation externe de la puissance est mis en mode
manuel, la limitation maximale réglée du régulateur sur la sortie analogique
ne peut pas être dépassée. La signal de sortie sera compris entre 0 V et la
limitation maximale.
114/131
P100013567
flexotron800
Réglages
Manuel/Auto BC1
Limit. puissance M-bus
Auto
Réglage manuel: 55.0
Sous-menu : Pour le mode manuel ou le relevé des pompes.
Manuel/Auto BC1
P1A: Auto
P1B: Auto
10.3.3BF1
Manuel/Auto
BF1
Auto
Réglage manuel: 0.0
Sous-menu : Pour le mode manuel de la pompe
Manuel/Auto BF1
P1A:Auto
P1B:Auto
Sous-menu : Pour le mode manuel de la sortie numérique BF1, démarrage
de l'unité de refroidissement
Manuel/Auto
Production de froid:
Auto
10.3.4ECS1 et ECS2
Manuel/Auto
ECS1
Auto
Réglage manuel: 37.0
Sous-menu : Pour le mode manuel de la pompe (ECS1 uniquement)
Manuel/Auto
P1-ECS1: Auto
P100013567
115/131
flexotron800
Réglages
10.3.5Ballon 1
Manuel/Auto
Ballon 1: Auto
10.3.6Chaudière
Menu pour mettre les brûleurs, les pompes de circulation, les vannes de retour et
le circulateur en mode manuel. La structure des menus dépend de la configuration
correspondante.
Alternative 1 - Arrêt/Marche :
Les chaudières 1 à 4 peuvent être réglées sur Auto/Arrêt manuel/Démarr.1/
Démarr.2 pour les brûleurs à 2 étages et sur Auto/Arrêt manuel/Marche manuel
pour les brûleurs à 1 étage.
Manuel/Auto
Chaudière 1: Auto
Alternative 2 - Régulation avec Arrêt/Marche/modulante :
Si un brûleur modulant a été sélectionné pour la chaudière 1 :
Manuel/Auto
Chaudière modulant
Auto
Rég. manuel: 2 %
Cela concerne non seulement le brûleur modulant mais aussi l'ensemble du
régulateur. Le signal transmis par le régulateur est réparti de manière égale entre
les différents brûleurs. Pour ne mettre que le brûleur modulant en mode manuel,
il faut d'abord calculer la part de la partie modulante dans le signal transmis par
le régulateur, c'est-à-dire 100%/X = le pourcentage à régler sur le régulateur pour
obtenir 10 V sur la sortie analogique, où X est le nombre total de brûleurs, en
incluant le brûleur modulant.
Les brûleurs à 2 étages peuvent être réglés sur Auto/Arrêt manuel/Démarr.1/
Démarr.2 et les brûleurs à 1 étage peuvent être réglés sur Auto/Arrêt manuel/
Marche manuel.
116/131
P100013567
flexotron800
Réglages
Manuel/Auto
Chaudière 2: Auto
Alternative 3 - Régulation modulante :
Seul le régulateur peut être mis ici en mode manuel. Cela signifie que les brûleurs
qui démarrent en tant que deuxième, troisième ou quatrième brûleur ne sont
pas les seuls à pouvoir être mis en mode manuel car les brûleurs qui démarrent
à un pourcentage plus faible se mettront aussi en marche. Ce problème peut
être corrigé, soit en changeant l'ordre de démarrage des brûleurs, c'est-à-dire
que le brûleur qui doit être mis en mode manuel doit être réglé comme première
chaudière fixe « Fixed 1:st » ; soit en mettant la sortie en mode manuel via le menu
de configuration.
Manuel/Auto
Chaudière modulant
Auto
Rég. manuel: 56 %
Le réglage Auto/Arrêt manuel/Marche manuel est utilisé dans le mode manuel des
pompes de chaudière 1 à 4.
Manuel/Auto
Pompe chaudière 1:
Auto
Le réglage Auto/Arrêt manuel/Marche manuel est utilisé dans le mode manuel du
circulateur.
Manuel/Auto
Pompe de transport:
Auto
Le réglage Auto/Arrêt manuel/Marche manuel est utilisé dans le mode manuel des
vannes de retour 1 à 4.
Manuel/Auto
T° retour Chdr1
Auto
Réglage manuel: 0.0
P100013567
117/131
flexotron800
Réglages
10.3.7Boucle de régulation supplémentaire
Pour l'exploitation manuelle de la pompe de la boucle de régulation
supplémentaire.
Manuel/Auto
Pompe supp.: Auto
10.4 Fonction ECO/confort
10.4.1Généralités
Il est possible de régler deux périodes de température de confort pour chaque
jour. Si la boucle de chauffage se situe en dehors de ses périodes de confort, elle
passe en mode ECO (mode Économie). La valeur de consigne est alors réduite
de 5 degrés ambiants (réglable). Un degré ambiant signifie une réduction de
la valeur de consigne de la température de départ de trois degrés. Si la boucle
de refroidissement se situe en dehors de ses périodes de confort, la valeur de
consigne au départ est augmentée d'un nombre réglable de degrés.
Le mode confort est inactif à la livraison. Il doit être activé pour chaque boucle, si
l'augmentation ou l'abaissement en mode ECO doivent être utilisés.
10.4.2BC1, BC2, BC3, ECS1, ECS2 et BF1
BC1 ECO/mode confort
Marche →
5 °C (degré ambiant)
Sous-menu : Réglage des horaires de fonctionnement du mode Confort
Chaque système de régulation dispose de 8 menus de réglage spécifiques – un
pour chaque jour de la semaine plus un pour le programme de vacances. Le
programme de vacances a la priorité sur les autres programmes.
Pour un fonctionnement sur toute la journée, il faut régler une période sur
00:00 - 24:00.
Pour désactiver une période, il faut la régler sur 00:00 - 00:00.
BC1 mode confort
Lundi
Pér 1: 07:00 – 16:00
Pér 2: 00:00 – 00:00
118/131
P100013567
flexotron800
Réglages
BC1 mode confort
Mardi
Pér 1: 07:00 – 16:00
Pér 2: 00:00 – 00:00
BC1 mode confort
Mercredi
Pér 1: 07:00 – 16:00
Pér 2: 00:00 – 00:00
BC1 mode confort
Jeudi
Pér 1: 07:00 – 16:00
Pér 2: 00:00 – 00:00
BC1 mode confort
Vendredi
Pér 1: 07:00 – 16:00
Pér 2: 00:00 – 00:00
BC1 mode confort
Samedi
Pér 1: 00:00 – 00:00
Pér 2: 00:00 – 00:00
BC1 mode confort
Dimanche
Pér 1: 00:00 – 00:00
Pér 2: 00:00 – 00:00
BC1 mode confort
Vacances
Pér 1: 00:00 – 00:00
Pér 2: 00:00 – 00:00
Cela règle la durée pendant laquelle la boucle doit se trouver en mode confort
après la fermeture de l'entrée numérique. La « durée en fonctionnement prolongé »
est utilisée pour afficher la durée pendant laquelle la boucle était en mode
confort. Il est également possible de la modifier manuellement. Si « durée en
fonctionnement prolongé = fonctionnement prolongé » est réglé, la boucle est
remise en mode ECO.
March forcée
0 min
Tps écoulé en marche
forcée: 0 min
P100013567
119/131
flexotron800
Réglages
10.5 Heure/Programmes horaires
10.5.1Généralités
Le flexotron800 dispose d'une fonction horaire sur toute l'année avec un
basculement automatique heure d'été/hiver. Pour afficher les programmes horaires
1 à 5 à l'écran, il faut tout d'abord les configurer.
Heure/date
Prog. horaire
Prog. horaire
Prog. horaire
Prog. horaire
Prog. horaire
1
2
3
4
5
10.5.2Heure/date
L'affichage et le changement d'heure et de date s'effectuent via ce menu. L'heure
affichée est au format 24 heures. La date a le format aa-mm-jj.
Heure: 18:21
Date: 10:01:01
Jour: Mercredi
10.5.3Programmes horaires
Il est possible de configurer jusqu'à cinq programmes horaires numériques
distincts. Chacun a son propre programme hebdomadaire de commutation avec
deux périodes d'activation par jour. Chaque programme dispose de 8 menus
de réglage spécifiques – un pour chaque jour de la semaine plus un pour le
programme de vacances. Le programme de vacances a la priorité sur les autres
programmes.
Prog. horaire 1
Lundi
Pér 1: 07:00 – 16:00
Pér 2: 00:00 – 00:00
10.6 Vacances
Vous pouvez programmer au préalable jusqu’à 24 périodes de vacances sur
l’année.
Une période de vacances se compose d’un nombre quelconque de jours
consécutifs, entre 1 et 365. La date a le format : mm:jj
120/131
P100013567
flexotron800
Réglages
Si la date du jour se trouve dans une période de vacances, le programme
d'exploitation pour les « Vacances » est utilisé.
Vacances
1: 01:01
2: 09:04
3: 01:05
(mm:jj)
- 02:01
– 12:04
- 01:05
10.7 Énergie/eau froide
Les résultats des entrées du compteur d'impulsions sont affichés dans ce
menu. Les constantes d'impulsion (impulsions/unité) sont définies dans le menu
« Configuration > Constantes d'impulsion ».
Compteur chauffage
Cpt. eau froide 1
Cpt. eau froide 2
Compteur électrique
Surveillance fuites
10.7.1Compteur de chauffage
Énérgie total cons
1532.3 MWh
Total eau chaude
387.02 m3
Les valeurs ci-dessous peuvent être remises à zéro.
Énérgie consommée
J: 28.15 kWh
J-1: 123.45 kWh
J-2: 132.11 kWh
Consommation eau
J: 28.15 l
J-1: 123.45 l
J-2: 132.11 l
Puissance consommée
Instant: 2100.0
Moyenne/h: 3200.0
Moy. max.: 5300.0
P100013567
121/131
flexotron800
Réglages
10.7.2Compteur eau froide EF1 et EF2
Conso. totale EF1
276.22 m3
Débit EF1
156.4 l/min
Suivi conso EF1
J: 88.1 l
J-1: 4123.4 l
J-2: 5012.1 l
Conso. min. EF1
J: 0.1 l/h
J-1: 0.2 l/h
10.7.3Compteur électrique
Énergie totale
consommée
1866.54 MWh
La valeur peut être remise à zéro.
10.7.4Surveillance pertes
Pertes d‘énérgie
1.31 kW
10.8 Mode de fonctionnement :
Il n'est pas possible d'effectuer des modifications dans le menu Mode de
fonctionnement. Il est prévu uniquement pour le relevé des valeurs actuelles et de
l'historique des alarmes.
Alarmes
Entrées/sorties
Sondes supplément.
122/131
P100013567
flexotron800
Réglages
10.8.1Alarmes
Les 40 dernières alarmes sont enregistrées dans l'historique des alarmes du
flexotron800. L'évènement le plus récent se trouve tout en haut de la liste.
L'historique des alarmes ne sert qu'à la consultation des alarmes pour aider à
trouver les erreurs dans l'installation.
14 Juil 18:57 B
Défaut sonde BF retour
Déclenchée
14 Juil 19:05 B
Défaut sonde BF retour
Acquittée
14 Juil 19:10 B
Défaut sonde BF retour
Désactivée
10.8.2Entrées/sorties
Dans le menu « Entrées/Sorties » sont indiquées les valeurs brutes des sondes,
les signaux au niveau des sorties analogiques et l'état actuel des entrées/sorties
numériques.
AI
DI
UI
AO
DO
AI1: -3.5 temp. ext.
AI2: 53.7 BC1 départ
AI3 54.8 EC1 Dép.
AI4: 50.6 BC1 retour
DO1: Marche BC1-PompeA
DO2: Arrêt BC1-PompeB
DO3: Arrêt BC1-Ouvrir vanne
DO4: Marche BC1 Fermer
DO5: Marche ECS1-Pompe
DO6: Marche BC2-PompeA
DO7: Marche alarme
collective
P100013567
123/131
flexotron800
Réglages
10.8.3Capteurs supplémentaires
Il est possible de raccorder jusqu'à cinq sondes de température supplémentaires.
Elles ne sont utilisées que pour l'affichage de la température. Les sondes peuvent
être nommées librement. Appuyez à cette fin sur la touche [OK] et utilisez ensuite
les touches [Haut] et [Bas].
Sondes supplément.1
Réel: 51.2 °C
124/131
P100013567
flexotron800
Unités d’extension
11
Unités d’extension
L'utilisation des unités d'extension n'est possible que si un flexotron800 avec une
interface sérielle est utilisé comme maître.
Vous trouverez une liste des différents modèles de flexotron800 dans la vue
d'ensemble de la section 3.4.
11.1
Interfaces RS485
Les interfaces peuvent être réglées comme esclave ou comme unité d'extension/
sonde externe.
Si l'interface est configurée comme esclave, le flexotron800 peut être connecté à
un système supérieur ou à CASE flexotron.
Si l'interface est configurée comme unité d'extension/sonde externe, il est possible
de raccorder une ou deux unités d'extension à l'interface. Les unités d'extension
doivent être des régulateurs de type flexotron800 V2.
Il est tout à fait possible d'utiliser un flexotron800 avec écran comme unité
d'extension. Cela ne présente cependant aucun intérêt pratique étant donné que
l'écran d'une unité d'extension ne peut pas être utilisé ni afficher d'informations.
Lors du premier démarrage des esclaves sans écran, un écran externe est requis
afin d'activer le régulateur comme unité d'extension. Dans le cas d'une initialisation
via CASE flexotron, aucun écran externe n'est requis.
La configuration s'effectue via CASE flexotron ou via l'écran sur le maître. Toutes
les entrées et sorties sont représentées dans le maître.
11.2
Raccordement
11.2.1 Unités d’extension
La communication entre le maître et les extensions est réalisée via un bus
propriétaire. Les régulateurs esclaves obtiennent lors de l'initialisation les adresses
241:1 ou 241:2 (PLA:ELA).
P100013567
125/131
flexotron800
126/131
P100013567
flexotron800
Autres fonctions
12
Autres fonctions
12.1 Traitement des alarmes
Lorsqu’une alarme se déclenche, le voyant LED d'alarme rouge clignote sur la face
avant des régulateurs à écran ou sur un écran externe. La LED clignote jusqu'à ce
que toutes les alarmes soient acquittées.
Les alarmes sont enregistrées dans la liste des alarmes. La liste comprend le type
d'alarme, la date, l'heure et la classe d'alarme (A, B ou C).
Pour accéder à la liste des alarmes, appuyez sur la touche [Alarme] sur la face
avant.
Erreur sonde
24 Aoû 10:43 Classe:B
RAZ ▼
Si plusieurs alarmes sont activées, cela est visible par deux flèches ([Haut]/[Bas])
sur le côté droit de l'écran.
Utilisez les touches [Haut] et [Bas] pour accéder aux autres alarmes.
L’état de l’alarme est indiqué en bas à gauche de l’écran. Lorsque l’alarme est
active et non acquittée, le champ est vide. Lorsque les alarmes ont été remises
à zéro, le texte RAZ s’affiche. Les alarmes actives, acquittées ou bloquées, sont
identifiées par le texte « Acquittée » ou « Bloquée ».
Pour acquitter une alarme, appuyez sur la touche [OK]. Vous pouvez ensuite choisir
de l'acquitter ou de la bloquer.
Les alarmes acquittées restent dans la liste des alarmes tant que la cause de
l'alarme persiste. La LED est normalement éteinte.
Les alarmes bloquées sont maintenues dans la liste des alarmes tant que le
problème à l'origine du déclenchement persiste et que le blocage ait été levé. Les
alarmes de même type ne sont pas activées tant que le blocage est actif.
Dans la mesure où le blocage de certaines alarmes est risqué, un droit d'accès
élevé est requis à cette fin.
Les alarmes de classes A et B activent les sorties d’alarmes si ces dernières ont
été configurées.
Les alarmes de classe C n'activent pas les sorties d’alarme.
P100013567
127/131
flexotron800
Autres fonctions
Les alarmes de classe C sont supprimées de la liste des alarmes lorsque les
entrées d'alarme sont réinitialisées, et ce, même si les alarmes ne sont pas
acquittées.
Historique des alarmes
Le flexotron800 dispose d'un historique des alarmes qui contient les 40 dernières
alarmes. Pour de plus amples informations, voir section 10.8.1.
12.2
12.3
Affichage des états
Indication
Couleur
Description
P1 RxTx
Jaune/vert
Interface 1, envoyer/recevoir
P2 RxTx
Jaune/vert
Interface 2, envoyer/recevoir
TCP/IP (modèles TCP)
Jaune/vert
Vert : connexion à d'autres appareils
réseau
Vert clignotant : transfert réseau
Jaune clignotant : identification
P/B (alimentation électrique/batterie)
Vert/rouge
Alimentation électrique active/défaut
batterie
Régulateur avec écran intégré :
-
-
Rouge
Identification des alarmes
Jaune
Mode de saisie
Changement de pile
Cette opération nécessite impérativement des connaissances approfondies sur
la décharge électrostatique et les mesures de sécurité (obligation d'utiliser un
bracelet antistatique).
Si l'alarme pour la « pile interne » s'est déclenchée et que la LED d'état de la
pile s'allume en rouge, la pile (pour la sauvegarde du contenu de la mémoire
d'application et pour l'horloge temps réel) est trop faible et doit être remplacée.
Procédez comme suit pour remplacer la pile. Un condensateur de sauvegarde
conserve le contenu de la mémoire et l'horloge temps réel pendant au moins 10
minutes en cas d'absence de tension. Si le remplacement de la pile dure moins de
10 minutes, il n'est donc pas nécessaire de recharger le programme ni de régler à
nouveau l'heure.
La pile de remplacement doit être une pile CR2032.
Retirez le couvercle en enfonçant avec précaution à l'aide d'un petit tournevis les
encoches sur le bord du couvercle et en poussant simultanément vers l'extérieur
l'arête du couvercle.
128/131
P100013567
flexotron800
Autres fonctions
Positionnement de la pile
Prenez fermement la pile entre les doigts et tirez-la vers le haut jusqu'à ce qu'elle
se détache du logement.
Enfoncez avec force la nouvelle pile dans le logement. Pour assurer un bon
fonctionnement, respectez impérativement la polarité.
P100013567
129/131
flexotron800
Autres fonctions
12.4 Zone de texte individuelle
Lorsque vous appuyez sur la touche [Droite] depuis l'écran d'accueil, vous
accédez à un écran personnalisable, c.-à-d. dans lequel vous pouvez afficher le
texte de votre choix. Par exemple des informations concernant l'exploitation de
l'installation, les noms et numéros de téléphone du personnel de maintenance, etc.
Le plus simple pour saisir le texte est d'utiliser CASE flexotron, mais vous pouvez
aussi utiliser les touches pour cela. Quatre lignes de 20 caractères chacune sont
disponibles.
12.5 Numéro de révision
Appuyez deux fois sur la touche [Droite] depuis l'écran d'accueil pour afficher le
numéro de version du programme et le numéro d'identification.
130/131
P100013567
Imprimé en Suisse
© Fr. Sauter AG
Im Surinam 55
CH-4016 Bâle
Tél. +41 61 - 695 55 55
Fax +41 61 - 695 55 10
www.sauter-controls.com
[email protected]
