MANUEL D`INSTRUCTIONS

MANUEL D`INSTRUCTIONS

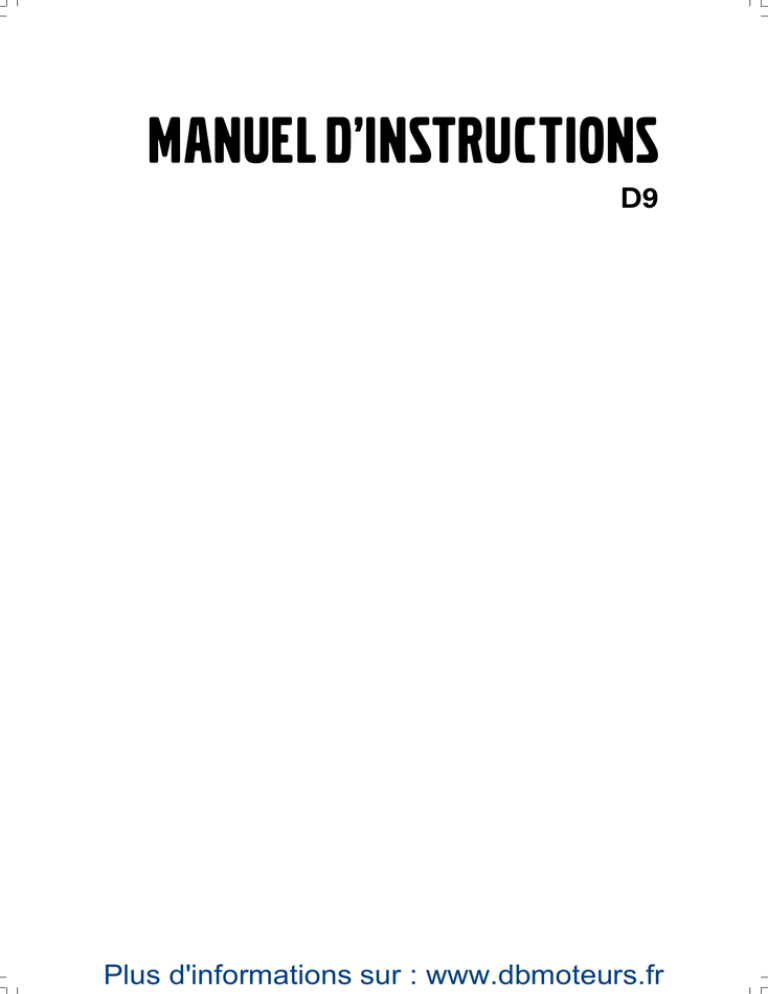

MANUEL D’INSTRUCTIONS

D9

Plus d'informations sur : www.dbmoteurs.fr

This operator’s manual is also available in the following languages:

Diese Betriebsanleitung ist auch auf

Deutsch erhältlich.

Ein Bestellcoupon ist am Ende der Betriebsanleitung zu finden.

Dit instructieboek kan worden besteld in het Nederlands.

De bestelcoupon vindt u achter in het instructieboek.

Ce manuel d’instructions peut être commandé en français.

Vous trouverez un bon de commande à la fin du manuel d’instructions.

Denne instruktionsbog kan bestilles på dansk.

Bestillingskupon findes i slutningen af instruktionsbogen.

Este libro de instrucciones puede solicitarse en español.

El cupón de pedido se encuentra al final del libro.

Tämän ohjekirjan voi tilata myös suomenkielisenä.

Tilauskuponki on ohjekirjan lopussa.

Den här instruktionsboken kan beställas på svenska.

Beställningskupong finns i slutet av instruktionsboken.

Este manual de instruções pode ser encomendado em português.

O talão de requerimento encontra-se no fim do manual.

Questo manuale d’istruzioni può essere ordinato in lingua italiana.

Il tagliando per l’ordinazione è riportato alla fine del manuale.

Áõôü ôï åã÷åéñßäéï ÷ñÞóçò

äéáôßèåôáé óôçí áããëéêÞ ãëþóóá.

Ãéá íá ðáñáããåßëåôå Ýíá áíôßôõðï,

óõìðëçñþóôå ôç öüñìá ðïõ âñßóêåôáé óôï

ôÝëïò áõôïý ôïõ åã÷åéñéäßïõ ÷ñÞóçò.

Plus d'informations sur : www.dbmoteurs.fr

Préface

Les moteurs marins Volvo Penta sont aujourd’hui présents partout dans le monde. Ils sont utilisés dans toutes les conditions d’exploitation possibles, aussi bien par les plaisanciers que par les professionnels. Or, ceci n’est pas le fruit du hasard.

Avec plus de 90 années d’existence en qualité de constructeur de moteurs et plus de 500.000

moteurs marins livrés, le nom de Volvo Penta est aujourd’hui synonyme de fiabilité, d’innovation technologique, de hautes performances et de longue durée de vie. Nous pensons que ces qualificatifs correspondent également à ce que vous attendez de votre nouveau moteur marin

Volvo Penta.

Afin que ces attentes soient récompensées, nous souhaitons que vous preniez le temps de lire attentivement ce manuel d’instructions et que, avant de lever l’ancre, vous suiviez les conseils qui y sont donnés en ce qui concerne l’utilisation et l’entretien.

Avec nos félicitations

AB VOLVO PENTA

IMPORTANT! Ce manuel d’instructions ne décrit pas les commandes et les manœuvres des bateaux équipés de moteurs hydropropulsés. Si votre bateau est équipé d’un moteur de ce type, toutes les informations se trouvent dans le manuel d’instructions fourni avec ces modèles.

Plus d'informations sur : www.dbmoteurs.fr

Table des matières

Précautions de sécurité ..............................................

3

Généralités ..................................................................

3

Navigation ...................................................................

4

Service et entretien .....................................................

6

Introduction ...................................................................

8

Rodage ........................................................................

8

Gazole et huiles ..........................................................

8

Moteurs homologués ..................................................

9

Garantie .......................................................................

9

Plaques signalétiques ................................................. 11

Présentation ................................................................. 12

Moteur ......................................................................... 12

Orientation ................................................................... 13

Instrumentation ............................................................ 16

Instrumentation ............................................................ 16

Clé de contact ............................................................. 16

Panneau Marche/Arrêt ................................................ 16

Affichage d’alarmes .................................................... 17

Panneau de commande EVC ....................................... 20

Commandes ................................................................. 37

Commande à levier simple. Electronique ................... 37

Commande à levier double. Electronique .................. 39

Démarrage du moteur ................................................. 40

Contrôles avant démarrage ........................................ 40

Généralités lors du démarrage ................................... 40

Procédure de démarrage .............................................. 41

Conduite ........................................................................ 43

Lecture des instruments .............................................. 43

Régime de croisière .................................................... 44

Synchronisation des régimes ..................................... 44

Changement de poste de commande ........................ 45

Manœuvres ................................................................. 46

Petite vitesse ............................................................... 47

Frein d’arbre d´hélice .................................................. 48

Arrêt du moteur ............................................................ 49

Arrêt ............................................................................. 49

Précautions en cas de gel ........................................... 50

Lors d’arrêt prolongé ................................................... 50

Schéma de maintenance ............................................. 51

Maintenance ................................................................. 53

Moteur, généralités ..................................................... 53

Système de lubrification .............................................. 56

Système à eau douce ................................................. 59

Système à eau de mer ................................................ 64

Systèmed’alimentation ................................................ 68

Système électrique ...................................................... 72

Inverseur ...................................................................... 77

Conservation du moteur .............................................. 79

Conservation ............................................................... 79

Procédures de remise en service ............................... 80

En cas de défaillance ................................................... 81

Démarrage à l’alde de batteries auxillaires ................ 81

Changement de marche de secours .......................... 82

Recherche de pannes ................................................. 83

Fonction de diagnostic ................................................ 84

Codes d’erreur ............................................................ 87

Annulation des codes d’erreur .................................... 88

Liste des codes d’erreur ............................................. 89

Caractéristiques techniques ...................................... 97

Moteur ......................................................................... 97

Inverseur ...................................................................... 99

2

2005 AB Volvo Penta

Droits de modifications réservés. Imprimé sur papier recyclable.

(Couverture: Sjöfartverket, autorisation 9809095)

Plus d'informations sur : www.dbmoteurs.fr

Précautions de sécurité

Lisez ce chapitre minutieusement. Il concerne votre sécurité. Vous y trouverez une description des précautions de sécurité et des produits, tels qu’ils sont présentés dans le manuel d’instruction. Vous trouverez également un résumé des prescriptions de sécurité de base relatives à la navigation et à la maintenance du moteur.

Assurez-vous que vous disposez du manuel d’instruction correspondant à votre moteur. Dans le cas contraire, nous vous prions de contacter votre revendeur Volvo Penta.

Des opérations effectuées de manière erronée peuvent entraînées des dommages corporels ou des dommages occasionnés aux biens ou au moteur. Par conséquent, lisez attentivement le manuel avant de procéder à l’utilisation ou à l’entretien de votre moteur. À la moindre hésitation, veuillez contacter votre revendeur Volvo Penta qui vous assistera.

Ce symbole est utilisé dans le manuel d’instruction et sur le produit, afin de vous signaler qu’il s’agit d’une information relative à la sécurité. Lisez toujours ce type d’information minutieusement.

Dans le présent manuel, les textes d’avertissement sont présentés selon l’ordre de priorité suivant :

AVERTISSEMENT! Prévient du risque de dommages importants corporel ou matériel, ou encore des dysfonctionnements mécaniques dus au non-respect de ces instructions.

IMPORTANT! Utilisé pour souligner les détails qui risquent d’occasionner des dommages corporel ou matériel

N. B. Utilisé pour attirer l’attention sur une information importante pouvant faciliter les opérations.

Ce symbole est quelquefois utilisé sur nos produits et renvoie au manuel d’instruction. Assurezvous de la lisibilité permanente des adhésifs d’avertissement ou d’information placés sur le moteur ou la transmission. Remplacez les adhésifs endommagés ou recouverts de peinture.

Plus d'informations sur : www.dbmoteurs.fr

3

Précautions de sécurité

Précautions de sécurité lors de navigation

Votre nouveau bateau

Lisez attentivement les manuels et toute autre information fournis avec le bateau. Familiarisez-vous avec le moteur, les commandes et les équipements, de manière sûre et correcte.

S’il s’agit de votre premier bateau ou si c’est un bateau que vous ne connaissez pas, nous vous recommandons d’effectuer vos manœuvres avec précaution. Apprenez à connaître les réactions de votre embarcation sous différentes conditions de charge, de météo et de vitesse, avant de vous lancer à l’aventure.

N’oubliez pas que tout propriétaire de bateau est sensé connaître les réglementations de sécurité en mer. Contactez les autorités maritimes pour en savoir plus sur ce sujet.

Une manière intelligente de commencer est de suivre un cours d’initiation aux questions de navigation.

Accidents et problèmes en mer

Les statistiques le démontrent : une maintenance médiocre du bateau et du moteur et le manque d’équipements de sécurité sont à l’origine de nombreux accidents ou de problèmes en mer.

Veillez à respecter les instructions de maintenance indiquées dans chaque manuel respectif et assurez-vous d’avoir à bord un équipement de sécurité en parfait état.

Manœuvres

Évitez les coups de volant brusques ou les inversions soudaines. Les passagers risquent de passer par dessus bord.

Une hélice en rotation peut provoquer de graves blessures. Vérifiez qu’il n’y a personne autour du bateau avant d’enclencher la marche avant ou l’inverseur. Ne naviguez jamais dans des eaux réservées à la baignade.

Remplissage de gazole

Le risque d’incendie ou d’explosion est imminent lors de remplissage de gazole. Il est interdit de fumer et le moteur doit être à l’arrêt.

Évitez les trop-pleins et fermez le bouchon correctement.

Utilisez uniquement un type de gazole recommandé dans le manuel d’instruction. L’utilisation de gazoles de qualité inférieure risque d’endommager le moteur et de causer des arrêts intempestifs. De plus, sur une version diesel, cela peut provoquer le grippage de la tringle de commande et l’emballement du moteur, avec le risque supplémentaire de dommages corporels ou matériels.

Ne démarrez pas le moteur

Ne démarrez pas ou ne faites pas tourner le moteur en cas de risque imminent de fuite de gazole ou de gazole dans le bateau, à proximité de produits explosifs etc. Un environnement comportant des explosifs implique un risque d’incendie et/ou d’explosion.

Contrôle quotidien

Prenez pour habitude d’effectuer un contrôle visuel du moteur et de son compartiment avant de démarrer le mo-

teur, et après la conduite, moteur arrêté . Ceci vous permet de constater rapidement s’il y a des fuites de gazole, de liquide de refroidissement, ou d’huile, ou tout autre problème.

4

Plus d'informations sur : www.dbmoteurs.fr

Précautions de sécurité

Risque d’intoxication au monoxyde de carbone

Lorsqu’un bateau se déplace vers l’avant, il se produit à l’arrière de la poupe un certain tourbillon de fumée. Sous des conditions spécifiques, ce tourbillon peut être si puissant que les propres gaz d’échappement du bateau sont aspirés dans le cockpit ouvert ou dans le roof, ce qui risque d’intoxiquer les personnes à bord.

L’effet de tourbillon est le plus important sur de grosses embarcations comprenant deux ponts. Or, sur de petits bateaux, ce problème peut se présenter sous certaines conditions, par exemple, lorsqu’on navigue avec le capot en place. D’autres facteurs négatifs sont le vent, la répartition de la charge, le trim, des écoutilles ou des hublots ouverts, etc.

Toutefois, les bateaux modernes sont conçus de telle manière que ce problème est aujourd’hui très rare. Si cela devait malgré tout se présenter, veillez à fermer les écoutilles ou les hublots à l’avant du bateau. Essayez dans ce cas de modifier l’angle de trim, la vitesse ou la répartition de charge. Essayez également de rabattre, d’ouvrir ou de modifier la forme du capot. Contactez votre revendeur qui vous donnera les conseils spécifiques pour votre bateau.

Planifiez votre sortie en mer

Équipement de sécurité : gilets de sauvetage pour tous, équipement de communication radio, fusées de détresse, extincteur homologué, trousse de premiers soins, bouées, ancre, rame, torche etc.

Pièces de rechange et outillage : kit de roues à aubes, filtre à gazole, fusibles, ruban adhésif, colliers de serrage, huile moteur, hélices et outillage pertinent.

Lisez les cartes et préparer le trajet à suivre. Calculez la distance et la consommation de gazole. Écoutez les rapports météo.

Informez vos proches de vos plans en cas de navigation prolongée. N’oubliez pas de signaler les changements de route ou les retards.

Informez les personnes à bord sur l’emplacement et le fonctionnement de l’équipement de sécurité.

Veillez à ce qu’au moins une autre personne à bord soit en mesure de piloter un bateau de manière sûre.

Cette liste n’est pas exhaustive du fait que le besoin d’un tel équipement varie avec la taille et l’utilisation du bateau. Nous vous recommandons d’entrer en contact avec les autorités portuaires pour en savoir plus sur les questions de sécurité.

Plus d'informations sur : www.dbmoteurs.fr

5

Précautions de sécurité

Prescriptions de sécurité lors de travaux de service et d’entretien

Préparation

S’informer

Vous trouverez dans ce manuel les indications concernant le bon déroulement du service et de l’entretien. Lisez-les attentivement avant de commencer toute opération.

Vous trouverez une documentation de service plus détaillée chez votre revendeur Volvo Penta.

N’effectuez jamais une opération de service si vous n’êtes pas sûr de pouvoir l’accomplir. Contactez votre revendeur

Volvo qui vous conseillera.

Arrêter le moteur

Veillez à couper le moteur avant d’ouvrir le capot et d’entamer les procédures d’entretien. L’entretien et le service doivent s’effectués moteur arrêté, sauf indication contraire.

Éliminez les risques de démarrage intempestifs en coupant l’alimentation du moteur au niveau de l’interrupteur principal (coupe-circuit). Verrouillez-le en position OFF. Installez un panneau d’avertissement au point de commande du moteur ou à la barre.

S’approcher d’un moteur qui tourne comporte un certain risque. Les vêtements amples, les cheveux, les doigts ou un outil qui vous échappe risquent de se prendre dans les pièces en rotation et entraîner des dommages corporels graves. Volvo Penta recommande que toutes les interventions de service qui exigent que le moteur tourne, soient confiées à un atelier Volvo Penta agréé.

Un moteur turbo ne doit jamais démarré sans filtre à air.

La roue du compresseur en rotation dans le turbocompresseur risque d’entraîner des dommages corporels graves. L’aspiration d’objets étrangers dans les conduits d’admission peuvent causer des dommages mécaniques.

Incendie et explosion

Gazole et huile de lubrification

Tous les types de gazoles, la plupart des produits lubrifiants et de nombreux produits chimiques sont inflammables. Lisez attentivement les conseils de sécurité inscrits sur leur emballage.

Toute intervention sur le système d’alimentation doit se faire moteur froid. Les fuites de gazole et d’huile sur des surfaces chaudes ou sur des composants électriques peuvent causer un incendie.

Conservez les chiffons imbibés d’huile ou de gazole et tout autre matériel inflammable dans un endroit résistant au feu. Des bouts de chiffons imbibés d’huile peuvent, dans certaines conductions, s’auto-enflammés.

Ne fumez jamais lors de remplissage d’huile ou de gazole, ou à proximité d’une station-service ou d’un compartiment moteur.

Pièces non d’origine

Les composants de systèmes d’alimentation, d’allumage

(moteurs essence) et électrique équipant les moteurs Volvo Penta, sont conçus pour minimiser les risques d’incendie ou d’explosion, conformément aux normes légales en vigueur.

L’utilisation de pièces non d’origine implique des risques d’explosion ou d’incendie.

Levage du moteur

Utilisez les anneaux de levage placés sur le moteur (ou l’inverseur) pour soulever l’ensemble moteur. Vérifiez toujours que le dispositif de levage est en bon état et qu’il est dimensionné pour pouvoir soulever l’ensemble (poids du moteur plus éventuellement l’inverseur et l’équipement supplémentaire). Utilisez un palonnier réglable afin de travailler en toute sécurité. Les chaines et les câbles doivent

être montés parallèlement et, dans la mesure du possible, perpendiculaires au plan supérieur du moteur. Notez que l’équipement supplémentaire monté sur un moteur peut modifier le centre de gravité. Un engin de levage spécial est alors requis afin d’obtenir un équilibre correct et une manutention sûre. Ne travaillez jamais sur un moteur suspendu à un treuil.

Batteries

Les batteries contiennent et génèrent des gaz explosifs, surtout au cours de la charge. Ce gaz est facilement inflammable et volatile. Il convient d’interdire toute flamme nue ou étincelles électriques à proximité des batteries.

Ne fumez jamais près des batteries ou des caissons de batterie.

Une installation erronée des câbles de batterie ou des câbles auxiliaires peut entraîner une étincelle qui, à son tour, peut être suffisante pour faire exploser la batterie.

Avant le démarrage

Réinstallez tous les éléments de protection déposés pendant l’intervention de service, avant de démarrer le moteur.

Vérifiez qu’il n’y a pas d’outils ou d’objets oubliés sur ou autour du moteur.

Spray de démarrage

N’utilisez jamais de spray de démarrage ou de produit similaire pour faire démarrer le moteur. Ceux-ci peuvent provoquer une explosion dans les conduits d’admission et, par conséquent, des blessures corporelles.

6

Plus d'informations sur : www.dbmoteurs.fr

Surfaces et fluides chauds

Un moteur chaud implique toujours des risques de brûlures. Soyez très prudent lors de maintenance et de manipulation de par ex. : collecteur d’échappement, turbocompresseur, carter d’huile, tubulure de suralimentation, élément de démarrage, liquide de refroidissement chaud et huile chaude dans les conduits et les flexibles.

Précautions de sécurité

Système d’alimentation

Portez toujours des gants de protection lors de détection de fuites. Les liquides éjectés sous pression peuvent pénétrer dans les tissus humains et provoquer de graves dommages corporels, notamment le risque d’empoisonnement du sang.

Couvrez toujours l’alternateur, si celui-ce se trouve audessous du filtre à gazole. Des fuites de gazole peuvent endommager l’alternateur.

Intoxication au monoxyde de carbone

Ne démarrez le moteur que dans un endroit bien aéré. Si vous évoluez dans un endroit clos, vérifiez que le local est

équipé d’un extracteur de fumées d’échappement et de gaz du carter moteur.

Produits chimiques

La plupart des produits chimiques tels que l’antigel, les produits antirouille, les huiles de conservation, les agents dégraissants etc., nuisent à la santé. Lisez attentivement les instructions sur l’emballage des produits.

Certains produits chimiques tels que les huiles de conservation, sont inflammables et sont également dangereuses en cas d’inhalation. Veillez à ce que l’endroit où vous travaillez soit bien aéré et utilisez un masque lors de pulvérisation. Lisez attentivement les instructions sur l’emballage des produits.

Conservez les produits chimiques et tout autre produit nocif hors de portée des enfants. Déposez les produits chimiques usés ou non utilisés dans des centres de recyclage où ils seront pris en charge.

Système électrique

Coupez l’alimentation

Arrêtez le moteur et coupez l’alimentation aux interrupteurs principaux avant de travailler sur le système électrique.

Le courant de terre relié au réchauffeur moteur, au chargeur de batterie ou à tout autre équipement électrique monté sur le moteur, doit être coupé.

Batteries

Les batteries contiennent un électrolyte extrêmement corrosif. Protégez les yeux, la peau et les vêtements lors de charge ou de tout autre manutention des batteries. Utilisez toujours des lunettes et des gants de protection.

En cas de contact du liquide avec la peau, lavez immédiatement avec beaucoup d’eau et du savon. En cas de contact avec les yeux, rincez abondamment avec de l’eau et consultez immédiatement un médecin.

Système de refroidissement

Lors d’intervention sur le système de refroidissement par eau de mer, arrêtez le moteur et fermez les vannes de fond avant de commencer.

Évitez d’ouvrir le bouchon de remplissage de liquide de refroidissement moteur chaud. De la vapeur ou du liquide chauds peuvent s’en échapper et provoquer des brûlures graves.

Dans le cas où le bouchon de remplissage, la conduite de liquide de refroidissement ou les robinets doivent être ouverts ou démontés moteur chaud, ouvrez le bouchon de remplissage lentement et prudemment, de manière à libérer la pression dans le système, avant d’entamer toute opération. Remarquez que le liquide de refroidissement peut toujours être chaud et causer des brûlures.

Système de lubrification

L’huile chaude peut provoquer des brûlures. Évitez le contact de l’huile avec la peau. Avant toute intervention, assurez-vous que le système de lubrification est dépressurisé.

Ne démarrez ou n’utilisez jamais le moteur lorsque le bouchon de remplissage d’huile est retiré, à cause des risque d’éjection d’huile.

Plus d'informations sur : www.dbmoteurs.fr

7

Introduction

Le manuel d’instruction a été réalisé pour vous faire profiter au maximum de votre moteur marin Volvo Penta. Il contient les informations dont vous avez besoin pour utiliser et entretenir votre moteur de manière sûre et efficace. Nous vous prions de lire attentivement ces instructions et de vous familiariser avec le moteur, les commandes et l’équipement avant de vous lancer dans une première sortie en mer.

Gardez toujours le manuel d’instruction à portée de main. Conservez-le dans un endroit sûr et n’oubliez pas à le remettre au nouveau propriétaire si vous vendez votre bateau.

Approche environnementale

Nous souhaitons tous vivre dans un environnement propre et salubre, dans lequel l’air est pur, les arbres resplendissants, l’eau des lacs et des mers propre et les rayons du soleil bienfaisants. Hélas, ceci n’est aujourd’hui pas toujours évident sans un effort commun.

En qualité de constructeur de moteurs marins, Volvo Penta a une responsabilité certaine, aussi les questions relatives à l’environnement tiennent une place de premier plan dans notre travail de développement des produits. Volvo

Penta propose aujourd’hui une large gamme de moteurs pour laquelle d’importants efforts ont été entrepris en ce qui concerne la réduction des fumées d’échappement, la consommation de gazole, le bruit du moteur etc.

Nous espérons que vous apprécierez à juste titre ces propriétés. Suivez toujours les conseils stipulés dans le manuel d’instruction quant à la qualité des gazoles, l’utilisation et l’entretien du moteur. Vous participerez ainsi au respect de l’environnement. Prenez contact avec votre revendeur Volvo Penta si vous remarquez des augmentations de consommation de gazole ou de fumées d’échappement.

Adaptez la distance et la vitesse du bateau de manière que les remous ou le niveau sonore élevé ne nuisent pas à la faune aquatique, aux bateaux amarrés ou aux débarcadères. Quel que soi l’endroit où vous jetez l’ancre, faites preuve de considération et laissez les endroits que vous visitez dans l’état que vous aimeriez les trouver. N’oubliez pas de déposer les déchets nocifs tels que les huiles, les liquides de refroidissement, les peintures et les produits de lavage usagés, les batteries hors service etc., dans des centres de recyclage autorisés.

En unissant nos efforts, nous réussirons à conserver un environnement propre et agréable.

Une consommation d’huile élevée est normale durant la période de rodage. Vérifiez donc plus souvent que prévu le niveau d’huile.

Au cours de la première période d’utilisation, l’inspection de première révision prescrite « Inspection de première révision « doit être réalisée. Pour plus d’information, voir le « Livret de garantie et de service «.

Gazole et huiles

Utilisez uniquement les qualités de gazoles et d’huiles préconisées dans le manuel d’instructions. L’emploi d’autres qualités peut provoquer des dysfonctionnements, une augmentation de la consommation, et réduire la durée de vie du moteur.

Effectuez toujours les vidanges et les remplacements de filtres à huile et à gazole conformément aux intervalles prescrits.

Rodage

Le moteur doit être «rodé» pendant les dix premières heures de service selon la liste suivante :

Faites tourner le moteur normalement. Limitez toutefois la pleine charge à des périodes de courte durée. Ne faites jamais tourner le moteur à un régime constant de manière prolongée au cours de cette période.

8

Service et pièces

Les moteurs marins de Volvo Penta sont conçus pour assurer une haute sécurité d’exploitation et une longue durée de vie. Ils sont construits pour une utilisation en milieu marin mais également pour y nuire le moins possible. En respectant les conseils d’entretien et en utilisant uniquement des pièces d’origine Volvo Penta, vous assurez une longue durée d’utilisation sans problèmes.

En tant que propriétaire d’un moteur marin Volvo Penta, nous vous souhaitons la bienvenue dans un réseau mondial de revendeurs et d’ateliers agréés. Ce sont des spécialistes qui se tiennent prêts à vous assister avec des conseils techniques, des prestations de service et des pièces de rechange. Ils sont les seuls à pouvoir travailler avec des équipements de test et des outils spéciaux d’origine et vous garantir des interventions d’une qualité optimale.

Suivez toujours les intervalles d’entretien recommandés dans le manuel de service et n’oubliez pas d’indiquer le numéro d’identification du moteur / de la transmission pour toute commande de prestation ou de pièce de rechange.

Plus d'informations sur : www.dbmoteurs.fr

Introduction

Moteurs homologués

Si vous possédez ou pilotez un moteur certifié en termes d’émissions, il est important de connaître ce qui suit :

Une homologation implique qu’un type de moteur défini est contrôlé et certifié par l’autorité compétente. Le constructeur de moteurs garantie que tous les moteurs du même type correspondent au moteur homologué.

Ceci exige que l’entretien et le service que vous effectuez sur votre moteur respecte les points suivants:

Les périodicités d’entretien et de service recommandées par Volvo Penta doivent être respectées.

Seules les pièces de rechange d’origine Volvo Penta doivent être utilisées.

L’entretien sur les pompes d’injection et sur les injecteurs, ainsi que les réglages de pompes d’injection, doivent être effectués par un atelier agréé Volvo Penta.

Le moteur ne doit pas être modifié, de quelle manière que ce soit, à l’exception des accessoires et des kits de service mis au point par Volvo Penta pour ce moteur.

Aucune modification des conduits d’échappement et des conduits d’admission ne doit être effectuée.

Les plombages éventuels ne peuvent être brisés que par des personnes agréées.

Par ailleurs, respectez les informations générales indiquées dans le manuel d’instructions concernant la conduite, le service et l’entretien.

IMPORTANT! Un service ou un entretien médiocre ainsi que l'utilisation de pièces de rechange non d'origine impliquent que AB Volvo Penta ne sera plus en mesure d'assumer la responsabilité pour la conformité du moteurs aux conditions de certification.

Les dégâts et/ou les coûts supplémentaires que cela implique ne sont pas couverts par la garantie Volvo

Penta.

Garantie

Votre nouveau moteur marin Volvo Penta est couvert par une garantie limitée conformément aux instructions et aux conditions stipulées dans le Livret de garantie et de service.

Il est important de remarquer que la responsabilité de AB Volvo Penta se limite aux clauses indiquées dans le

Livret de garantie et de service. Lisez-les attentivement après la livraison du produit. Le Livret contient des informations importantes quant à la carte de garantie, les services et l’entretien. En tant que propriétaire, vous êtes tenu de connaître le contenu de ce Livret. Les obligations de garantie de AB Volvo Penta peuvent en tout autre cas être partiellement ou entièrement caduques.

Contactez votre revendeur Volvo Penta si vous n’avez pas reçu de Livret de garantie et de service ainsi qu’une copie de la carte de garantie.

Plus d'informations sur : www.dbmoteurs.fr

9

Déclaration de conformité des moteurs pour bateaux de plaisance aux exigences relatives aux valeurs limites d’émissions de gaz d’échappement de la directive 2003/44/CE modifiant la directive 94/25/CE

D9

Fabricant du moteur :

AB Volvo Penta

Gropegårdsgatan

405 08 Göteborg

Suède

Organisme notifié pour la procédure d’évaluation

de conformité des émissions de gaz

d’échappement

Germanisher Lloyd

Voursetzen 32/35

20459 Hamburg

Allemange

Nombre ID:0098

Module d’application pour l’évaluation

des émissions de gaz d’échappement .........................

B, Annexe VII (examen « CE de type »)

Autres directives communautaires appliquées ............

CEM 89/336/CEE

Description du/des moteurs(s) et exigences essentielles

Type de moteur ................................................................

Moteur diesel 4 temps

Modèle(s) de moteur concerné(s) par la présente déclaration Numéro de certificat CE de type

D9-500 .............................................................................

28835-05 HH

D9-575 .............................................................................

28835-05 HH

Exigences essentielles Normes utilisées

Annexe I.B – Émissions de gaz d’échappement

Identification du moteur

Norme Volvo Penta

Exigences relatives aux émissions de gaz d’échappement

EN ISO 8178-1:1996

Durabilité

Norme Volvo Penta

Autre document normatif utilisé

Annexe 1.B.1

Annexe 1.B.2

Annexe 1.B.3

Manuel de l’utilisateur

Annexe 1.B.4

Directive CEM

ISO 10240:2004

EN 61000-3-2,

EN 61000-3-3,

CISPR 25

La présente déclaration de conformité est établie sous la seule responsabilité du fabricant. Je, soussigné, déclare au nom du fabricant de moteur que le(s) moteur(s) mentionné(s) ci-dessus sont conformes aux exigences essentielles spécifiées et en conformité avec le type pour lequel le(s) certificat(s) d’examen CE de type ci-dessus a/ont été établi(s).

Nom et fonction : Sam Behrmann, Responsabilité Produit

(identification de la personne habilité à signer la présente déclaration au nom du fabricant du/des moteurs(s) ou de son mandataire agréé)

Signature et fonction :

(ou identification équivalente)

Date et lieu d’établissement : (jj/mm/aaaa) 21/11/2005 Göteborg

PL-74/05

10

Plus d'informations sur : www.dbmoteurs.fr

Introduction

Plaques signalétiques

Après réception de votre bateau, notez le numéro de série et la désignation de modèle du moteur et de l’inverseur. Notez

également le numéro de série et la désignation de modèle du bateau et tous les équipements supplémentaires. Ces informations sont requises lors de contact avec votre agent Volvo Penta ou votre vendeur de bateau, en cas de révision ou d’achat de pièces. Conservez une copie de ces informations en lieu sûr, afin qu’elles soient disponibles en cas de vol.

L’emplacement et la forme de ces plaques sont présentés ci-dessous. Les chiffres entre parenthèses renvoient à l’emplacement du No d’identification sur la plaque.

Moteur

Type de moteur (1) ..............................................................................................................................

Nos de série et de moteur de base (2) ................................................................................................

No de produit (3) .................................................................................................................................

Transmission

Type de moteur (6) ..............................................................................................................................

Nos de série (7) ...................................................................................................................................

No de produit (8) .................................................................................................................................

Autocollant du moteur et de la transmission

Plaque du moteur

Plus d'informations sur : www.dbmoteurs.fr

11

Présentation

Le moteur diesel en ligne D9 comporte un robuste bloc intégrant une plaque « ladder frame », un système d’injecteurspompe travaillant à très haute pression, 4 soupapes par cylindre, un turbocompresseur à double entrée et un refroidisseur aftercooler.

Combiné à une cylindrée élevée et au système EVC (système électronique centralisé de navigation), on obtient un moteur d’une grande souplesse, offrant des performances diesel hors pair associées à une consommation réduite et de faibles

émissions.

Description technique

Moteur et bloc-cylindres

– Le bloc-moteur et la culasse sont en fonce alliée.

– Vilebrequin à sept paliers trempé par induction.

– Chemises de cylindre humides amovibles

– Pistons en aluminium moulé, refroidis par galerie d’huile

– Trois segments de piston, avec segment de feu trapézoïdal

– Arbre à cames en tête à sept paliers trempé par induction, avec rampe de culbuteurs et amortisseur de vibrations

– Quatre soupapes par cylindre

– Sièges et guides de soupape amovibles

Système d’alimentation

– Unité de commande d’alimentation en carburant commandée par microprocesseur

– Pompe d’alimentation à carburant entraînée par engrenage

– Injecteurs-pompes centraux avec soupapes d’injection pilotées par électrovannes

– Filtre fin à carburant amovible et séparateur d’eau

– Indicateur de présence d’eau dans le carburant

Système de lubrification

– Radiateur d’huile refroidi par eau douce

– Pompe à huile entraînée par pignon

– Doubles filtres à huile à passage intégral amovibles, montés symétriquement et filtre de dérivation

Système de suralimentation

– Turbocompresseur à double entrée monté au centre du groupe

Système de refroidissement

– Échangeur de chaleur tubulaire refroidi par eau de mer

– Système de refroidissement préparé pour prise d’eau chaude

– Pompe à rotor aisément accessible à l’extrémité arrière

– Refroidisseur d’air de suralimentation de type plat, refroidi par eau douce

Système électrique

– Alternateur 12V/115 A ou 24V/80 A

12

Plus d'informations sur : www.dbmoteurs.fr

Présentation

Orientation

1 2 3 4 5 6

D9-575 ZF305

1.

Vase d’expansion

2.

Bouchon de remplissage, réfrigérant

3.

Arrêt d’urgence

4.

Filtre de reniflard

5.

Pompe d’alimentation (manuelle)

6.

Filtre fin à carburant avec séparateur d’eau

7.

Alternateur

8.

Échangeur de chaleur

9.

Unité de commande

10. Carter d’huile

11. Pompe à eau de mer

12. Inverseur ZF305A-E

7

8 9 10 11 12

1 2 3 4 5

D9-575 ZF305

1.

Filtre de dérivation pour huile de lubrification

2.

Filtre à huile de lubrification

3.

Sortie d’échappement refroidie par eau

4.

Turbocompresseur

5.

Filtre à air

6.

Refroidisseur d’huile, inverseur

7.

Démarreur

8.

Radiateur aftercooler

9.

Jauge de niveau d’huile, moteur

10. Bouchon de remplissage d’huile

11. Pompe de réfrigérant

6 7 8 9 10 11

Plus d'informations sur : www.dbmoteurs.fr

13

Présentation

1 2 3 4 5 6

D9-500 ZF280

1.

Vase d’expansion

2.

Bouchon de remplissage, réfrigérant

3.

Arrêt d’urgence

4.

Filtre de reniflard

5.

Pompe d’alimentation (manuelle)

6.

Filtre fin à carburant avec séparateur d’eau

7.

Alternateur

8.

Échangeur de chaleur

9.

Unité de commande

10. Carter d’huile

11. Pompe à eau de mer

12. Inverseur ZF280A-E

7

8 9 10 11 12

1 2 3

4

5

D9-500 ZF280

1.

Filtre de dérivation pour huile de lubrification

2.

Filtre à huile de lubrification

3.

Sortie d’échappement refroidie par eau

4.

Turbocompresseur

5.

Filtre à air

6.

Refroidisseur d’huile, inverseur

7.

Démarreur

8.

Radiateur aftercooler

9.

Jauge de niveau d’huile, moteur

10. Bouchon de remplissage d’huile

11. Pompe de réfrigérant

6 7 8 9 10 11

14

Plus d'informations sur : www.dbmoteurs.fr

Présentation

1 2 3 4 5 6

7 8 9 10 11 12

D9-500 MG5075

1.

Vase d’expansion

2.

Bouchon de remplissage, réfrigérant

3.

Arrêt d’urgence

4.

Filtre de reniflard

5.

Pompe d’alimentation (manuelle)

6.

Filtre fin à carburant avec séparateur d’eau

7.

Alternateur

8.

Échangeur de chaleur

9.

Unité de commande

10. Carter d’huile

11. Pompe à eau de mer

12. Inverseur MG5075A-E

1 2 3 4 5

D9-500 MG5075

1.

Filtre de dérivation pour huile de lubrification

2.

Filtre à huile de lubrification

3.

Sortie d’échappement refroidie par eau

4.

Turbocompresseur

5.

Filtre à air

6.

Refroidisseur d’huile, inverseur

7.

Démarreur

8.

Radiateur aftercooler

9.

Jauge de niveau d’huile, moteur

10. Bouchon de remplissage d’huile

11. Pompe de réfrigérant

6 7 8 9 10 11

Plus d'informations sur : www.dbmoteurs.fr

15

Instrumentation

Dans ce chapitre sont décrits les instruments et les panneaux de commande commercialisés par Volvo Penta.

Si votre bateau est équipé d’instruments qui ne sont pas décrits dans ce manuel, ou encore si vous n’êtes pas très sûr quant à leur mode de fonctionnement, nous vous recommandons de contacter votre revendeur Volvo Penta.

Instrumentation

1.

2.

3.

4.

5.

1.

Compte-tours

2.

Voltmètre

3.

Manomètre de pression d’huile

4.

Indicateur de température

5.

Compteur horaire

Clé de contact

Les clés de contact sont accompagnées d’une plaquette où est inscrit le code de clé à utiliser lors de commande de clés supplémentaires.

Conserver le code dans un endroit sûr.

S = Position arrêt.

0 = La clé peut être introduite et retirée.

I = Mise sous tension (position marche).

II = Non utilisé

III = Position démarrage.

IMPORTANT ! Lire les instructions de démarrage

au chapitre « Démarrage du moteur »:

Panneau Marche/Arrêt

Le panneau de Marche/Arrêt est utilisé pour démarrer ou arrêter le moteur. Lors de la mise en route du moteur, la clé de contact du poste principal soit être en position « I ». (position marche).

L’arrêt du moteur n’est possible que si le poste de commande est activé.

IMPORTANT ! Lire les instructions de démarrage

au chapitre « Démarrage du moteur »:

16

Plus d'informations sur : www.dbmoteurs.fr

Instrumentation

Affichage d’alarmes

Les témoins d’avertissement suivant ne doivent jamais s’allumer durant la marche. Ces dernières s’allument par contre lorsque la clé de contact est positionné sur marche. Vérifiez que tous les témoins et diodes fonctionnent. Toutes les lampes doivent d’éteindre dès que le moteur à démarrer. Les lampes clignotent si la fonction de diagnostic a détecté une anomalie. Le témoin concerné reste allumé dès que l’erreur a été validée.

Témoins d’avertissement (ne doivent jamais s’allumer durant la marche)

Pression d’huile (voyant rouge)

Un témoin de pression d’huile qui s’allume durant la marche indique une pression d’huile insuffisante dans le moteur. Arrêtez le moteur immédiatement.

Contrôlez le niveau d’huile du moteur. Voir chapitre

« Entretien : Système de lubrification » pour le contrôle et le remplissage d’huile.

Contrôlez aussi que les filtres à huile ne sont pas obstrués, voir chapitre « Entretien : Système de lubrification »

Dans le chapitre « En cas de défaillance » et dans la section

« Fonction diagnostic » se trouvent des informations détaillées sur les mesures à prendre.

AVERTISSEMENT ! Risques graves de dommages sur le moteur si l’on continue à utiliser le moteur avec une pression d’huile insuffisante.

Présence d’eau dans le filtre à carburant

(voyant orange)

Un voyant qui s’allume indique une présence d’eau excessive dans le séparateur d’eau des filtres à carburant.

Videz le séparateur d’eau sous le filtre fin à carburant, voir chapitre « Entretien : Système d’alimentation ».

Dans le chapitre « En cas de défaillance » et dans la section

« Fonction diagnostic » se trouvent des informations détaillées sur les mesures à prendre.

Plus d'informations sur : www.dbmoteurs.fr

17

Instrumentation

Batterie. (voyant orange)

Le voyant de batterie s’allume sur le générateur ne charge pas.

Arrêtez le moteur si ce voyant s’allume durant la marche. Cela peut provenir d’un problème sur le système électrique ou d’une mauvaise tension de la courroie de l’alternateur.

Contrôlez la courroie de l’alternateur, voir chapitre «

Entretien : Moteur, généralités ».

Vérifier aussi qu’il n’y a pas de rupture ou de contacts médiocres sur le circuit électrique.

Dans le chapitre « En cas de défaillance » et dans la section

« Fonction diagnostic » se trouvent des informations détaillées sur les mesures à prendre.

AVERTISSEMENT ! Ne continuez pas à utiliser le moteur en cas de problème avec la courroie de l’alternateur. Risques de dommages sérieux sur le moteur.

Température de liquide de refroidissement

(voyant rouge)

Le voyant de température de liquide de refroidissement s’allume si la température est excessive. Arrêtez le moteur si ce voyant s’allume durant la marche.

Contrôler le niveau du liquide de refroidissement , voir chapitre « Entretien : Système d’eau douce ».

Contrôler que le filtre à eau de mer n’est pas obstrué, voir chapitre « Entretien : Système d’eau de mer ».

Contrôler aussi la roue à aubes dans la pompe à eau de mer, voir chapitre « Entretien : Système d’eau de mer ».

Dans le chapitre « En cas de défaillance » et dans la section

« Fonction diagnostic » se trouvent des informations détaillées sur les mesures à prendre.

AVERTISSEMENT ! Faire très attention à l’ouverture du bouchon de remplissage si le moteur est chaud.

De la vapeur ou du liquide brûlant peuvent jaillir.

18

Plus d'informations sur : www.dbmoteurs.fr

Instrumentation

Niveau du liquide de refroidissement

(voyant orange)

Le voyant de niveau du liquide de refroidissement s’allume si le niveau est trop bas.

Contrôler le niveau du liquide de refroidissement , voir chapitre « Entretien : Système de lubrification ».

Dans le chapitre « En cas de défaillance » et dans la section

« Fonction diagnostic » se trouvent des informations détaillées sur les mesures à prendre.

Niveau d’huile (voyant orange)

Le voyant de niveau d’huile s’allume si le niveau est trop bas.

Contrôler le niveau d’huile, voir chapitre « Entretien :

Système d’eau douce ».

Dans le chapitre « En cas de défaillance » et dans la section

« Fonction diagnostic » se trouvent des informations détaillées sur les mesures à prendre.

Dysfonctionnement sérieux (voyant rouge)

Le voyant s’allume en cas de dysfonctionnement sérieux.

Dans le chapitre « En cas de défaillance » et dans la section

« Fonction diagnostic » se trouvent des informations détaillées sur les mesures à prendre.

Panne (voyant orange)

Le voyant s’allume en cas de panne.

Dans le chapitre « En cas de défaillance » et dans la section

« Fonction diagnostic » se trouvent des informations détaillées sur les mesures à prendre.

Plus d'informations sur : www.dbmoteurs.fr

19

Instrumentation

Panneau de commande EVC

Le panneau de commande EVC est proposé en deux versions, l’une pour une installation monomoteur, l’autre pour un montage bimoteur.

Bouton d’activation

Utilisé pour activer le poste de commande de manière à pouvoir démarrer et piloter le moteur.

Diode (rouge) :

Pas de lueur : Poste de commande non activé.

Lueur fixe : Poste de commande activé.

Clignotement : Le poste de commande ne peut pas être activé du fait que le levier de commande n’est pas en position point mort

(neutre) ou que le système est verrouillé sur un autre poste.

Diode (verrou) :

Lueur fixe : Le système est verrouillé et les manœuvres sont possibles uniquement à partir du poste de commande activé.

Bouton de neutralisation

Utilisé pour débrayé l’inverseur/la transmission de manière à pouvoir accélérer le moteur à vide.

Diode (verte) :

Pas de lueur : L’inverseur/la transmission est accouplé.

Lueur fixe : Le levier de commande est en position de point mort

(neutre).

Clignotement : L’inverseur/la transmission est désaccouplé.

Indication de synchronisation

La fonction de synchronisation ajuste automatiquement les régimes de chaque moteur de manière uniforme.

Diode (bleue) :

Pas de lueur : La fonction de synchronisation n’est pas activée.

Lueur fixe : La fonction de synchronisation est activée.

Bouton de diagnostic

Utilisé si la fonction de diagnostic a détecté une anomalie.

Diode (jaune) :

Pas de lueur : Position normale

Lueur fixe : Les codes d’erreur peuvent être enregistrés.

Clignotement : La fonction de diagnostic a détectée une anomalie.

Fonction gradateur

Utilisé pour allumer ou éteindre l’éclairage de fond des instruments et des panneaux de commande.

Appuyez sur le bouton au moins 5 secondes pour allumer ou

éteindre l’éclairage de fond. Le réglage d’éclairage de fond comporte cinq niveaux accessibles dès que l’on a appuyé sur le bouton du gradateur.

20

Plus d'informations sur : www.dbmoteurs.fr

Touche

1

Touche

2

Touche

3

Touche

4

Touche

5

Instrumentation

Afficheur EVC

Introduction

L’afficheur Volvo Penta EVC est un instrument embarqué qui fournit des informations sur les valeurs de fonctionnement du moteur. L’afficheur consiste en une unité électronique intégrée pour une installation permanente dans un tableau de commande.

Les indications sont présentées sur un écran à cristaux liquides LCD. L’opérateur sélectionne le mode de présentation à l’aide de cinq touches placées sur le devant de l’instrument. Les quatre touches le plus à gauche permettent à l’utilisateur d’afficher les paramètres de différentes façons.

La touche à droite permet à l’utilisateur de régler le contraste/la luminosité ou d’entrer dans le menu de configuration.

Un connecteur à 12 broches est situé sur l’arrière de l’instrument. Le câble entre l’afficheur EVC et l’unité de commande du poste (HCU) est branché à cet endroit.

Structure de menu niveau supérieur pour l’afficheur EVC

Touche 1

Moteur

(3 données différentes de carburant)

Touche 1 enfoncée

Taux de carburant

Consommation de carburant

Carburant consommé

Touche 2

Multi

(3 affichages différents des données)

Touche 2 enfoncée

Affichage numérique des données

Affichage des données indicateur 1

Affichage des données indicateur 2

Touche 3

Trajet

(Remise à zéro distance)

Touche 3 enfoncée

Données totalisateur journalier

Enfoncer et maintenir la touche 3 pendant 3 sec.

Mise à zéro

Données distance parcourue

Touche 4

Graphique

(16 graphiques différents de données)

Touche 4 enfoncée

Touche 5

Contraste/ luminosité ou

Configuration

Touche 5 enfoncée

Touche 5 enfoncée pendant 5 s

Graphique données 1

Contraste/ luminosité

Menu de configuration

-unités

-paramétrages

-état d’alarme

-entretien

-système

Graphique données 2

Graphique données 3...

Plus d'informations sur : www.dbmoteurs.fr

21

Instrumentation

Noms et icônes des paramètres de donnée EVC

Régime, tr/min

Température de liquide de refroidissement

Température d’huile moteur

Pression de carburant

Pression d’huile moteur

Pression de liquide de refroidissement

Vitesse basée sur la navigation

Taux de carburant

Pression turbo (réelle)

Température de la tubulure d’admission

Température d’échappement

Tension

Pression d’huile de transmission

Température d’huile de transmission

Niveau de carburant

Pression différentielle, filtre à huile moteur

Utilisation de l’instrument

Fenêtre de démarrage

Voici la fenêtre de démarrage pour l’afficheur EVC.

Si un bip sonore long et continu se fait entendre au démarrage, la fonction d’auto diagnostic a échoué. L’unité va toujours fonctionner mais un comportement incorrect sera peut être relevé.

Configuration par défaut

La première fois que l’afficheur est branché au système

EVC, la page d’initialisation sera indiquée sur l’afficheur.

Elle permet à l’utilisateur de choisir entre le système d’unités anglais et le système métrique.

22

Plus d'informations sur : www.dbmoteurs.fr

Ecran monomoteur

Ecran bimoteur

Instrumentation

Page moteur

Cette page s’affiche toujours à l’allumage de l’écran. Elle indique le régime du moteur et la vitesse du bateau en standard, les données de carburant et le niveau de carburant dans le réservoir. Le niveau de carburant dans le réservoir sera seulement affiché si les données correspondantes sont bien reçues.

La graduation pour le régime moteur maximal et la vitesse maximale du bateau peut être réglée dans le menu de configuration, comme décrit dans les pages suivantes.

La fenêtre inférieure donne accès aux données de carburant et indique également le(s) niveau(x) de carburant dans le réservoir. Différentes données peuvent être affichées en appuyant plusieurs fois sur la touche moteur

(touche 1). Pour l’option à deux moteurs, les données indiquées représentent la mesure totale des deux moteurs.

Les données disponibles sont similaires à celles d’un ordinateur de bord embarqué sur un véhicule automobile.

Seules les unités métriques sont affichées mais d’autres unités peuvent également être sélectionnées dans le menu de configuration.

La page moteur sera décrite plus en détail par la suite dans ce chapitre.

Défaut de communication des données

Si l’unité ne détecte pas la transmission des données moteur à

EVC, une fenêtre de défaut de communication de données s’affiche automatiquement et clignote. Lorsque la transmission des données a été détectée/restaurée, la fenêtre automatique disparaît et les données normales continuent à être affichées.

Réglage du contraste et de la luminosité

Appuyer sur la touche 5 (tout à droite) pour accéder au menu de réglage de la luminosité et du contraste.

Appuyer ensuite sur les touches correspondantes pour régler les niveaux puis sur quitter pour enregistrer ces réglages. L’afficheur propose 5 niveaux de luminosité.

Plus d'informations sur : www.dbmoteurs.fr

23

Instrumentation

Menu de configuration, touche 5 (tout à droite) maintenue enfoncée pendant > 3s

Le menu de configuration permet à l’utilisateur de :

- ajuster différentes fonctions/réglages

- calibrer différents paramètres

- recevoir différentes informations en provenance du système EVC

N.B. Le contact du moteur de bâbord ou des deux moteurs doit être mis lorsque la configuration est effectuée ou pour la remise à zéro.

Structure du menu de configuration

Unité

Paramétrages

Etat d’alarme

Service mécanique

Vitesse

Pression kPa, PSI

Volume

Température

KTS, MPH, KM/H

L GAL IGAL

ºF/ºC

Langue disponibles

Bip sonore

Moteur

TRIBORD,

MOTEUR

Afficheur

8 sont

Marche, arrêt

BABORD,

TWIN, UN

Moteur

Vitesse

[2500 tr/min: 9000 tr/min] palier de 500 tr/min

Marche, arrêt

Vitesse [10KTS: 100KTS] palier de 10 (dans l’unité de vitesse choisie)

Plage de graphique 2 MN, 10 MN, 30 MN, 60 MN, 2 H, 4 H, 8 H

Profondeur

Alarme de profondeur

Alarme de profondeur

Profondeur, réglage

Alarme de carburant

Niveau de carburant

Service de réglage et de remise à zéro

Carburant

Vitesse

Démo

Restore defaults (restauration par défaut) Imp/Met units

Page de calibrage de la vitesse

Indicateur com

Prog tx

A propos

EVC A propos

Unités

La page unités permet à l’utilisateur de choisir les unités utilisées sur l’afficheur.

Vitesse : KTS, MPH, KM/H

Distance est réglée suivant l’unité de vitesse: NM,

MILE, KM

Pression : kPa, PSI

Volume : LITRE, GAL, Imperial GAL

Taux de carburant: réglé suivant l’unité de volume:L/

H, GAL/H, IGAL/H

Température : ºC (CELSIUS), ºF (Fahrenheit)

24

Plus d'informations sur : www.dbmoteurs.fr

Instrumentation

Paramétrages

La page paramétrages permet à l’utilisateur de configurer différentes options pour le fonctionnement et de calibrer différents paramètres.

Langue : 8 langues différentes sont disponibles

Bip sonore : Un bip se fait entendre en appuyant sur les touches (marche/arrêt)

Moteur : Définit le moteur source (Bâbord, Tribord ou

Double)*

Affichage : Réglage de la plage pour les indicateurs de vitesse du bateau et du régime de moteur. Régime, tr/min: [2500 tr/min : 9000 tr/min] palier de 500 tr/min

- Moteur : Définit le moteur source (Bâbord, Tribord ou

Double)*

-Vitesse: Affichage ou non de la vitesse du bateau

(marche/arrêt)

-Vitesse: [10 KTS: 100 KTS] palier de 10 (dans l’unité de vitesse choisie)

-Plage de graphique : 2 MN, 10 MN, 30 MN, 60 MN, 2

H, 4 H, 8 H

Calibrage : Réglages de calibrage pour la profondeur, le carburant et la vitesse. (Ces fonctions sont décrites plus en détail par la suite dans ce chapitre.)

-Profondeur : Alarme de profondeur, alarme de profondeur, offset de profondeur.

-Carburant : Alarme de carburant, niveau de carburant

-Vitesse : Calibrage de la vitesse

Etat d’alarme

La page d’état d’alarme affiche la liste des alarmes actives. Le même affichage que celui activé à la première réception de l’alarme. Se référer au chapitre « En cas d’urgence », dans la section « Fonction de diagnostic ».

Service

La page entretien permet de régler une période de temps avant de demander un nouveau service d’entretien. Vérifier que toutes les unités ont la même indication pour la périodicité des services d’entretien.

Lorsque la période de temps pour un nouveau service d’entretien est achevée, une fenêtre s’affiche automatiquement. Cet indication d’entretien s’affiche seulement au démarrage de l’unité et reste pendant environ 10 secondes.

Lorsque le service d’entretien a été effectué, revenir au menu de service et appuyer sur le bouton de remise à

zéro pour remettre à zéro les heures de service.

Plus d'informations sur : www.dbmoteurs.fr

25

Instrumentation

Mécanique

La page de configuration du système permet de régler différentes options pour le fonctionnement de l’unité:

Démo : Pour activer et désactiver le mode de démonstration marche/arrêt. L’unité est en mode de fonctionnement normal lorsque le mode de démonstration est arrêté

-

Restore defaults (restauration par défaut) :

Permet de restaurer toutes les informations de la configuration initiale qui reprennent les valeurs par défaut

(système anglais ou métrique). Envoie une demande pour modifier les messages de réglage avec les valeurs par défaut utilisées pour la configuration.

Indicateur com : Afficher les derniers messages reçus sur les ports de communication

Prog. tx: Transfert du contenu du programme d’application de la mémoire flash à d’autres unités CANtrak sur le même bus de données CAN

A propos : Affiche les informations suivantes

N° ID : Numéro de série pour l’afficheur

Eeprom : Numéro de mémoire Eeprom

Vers : Numéro de version du logiciel

Chk : Somme de contrôle pour la mémoire flash

Nº de réf. : Numéro de référence du logiciel Volvo

Source : Affiche la source des données reçues

Marque : Marque allouée au bus. Chaque unité sur un même bus doit avoir une marque différente

EVC A propos : Afficher les informations concernant le système EVC et le numéro d’identification VIN

(Vehicle Identification Number)

Le menu du système ci-dessous montrant l’accès aux affichages « EVC A propos ».

Affichages de configuration bâbord

26

Plus d'informations sur : www.dbmoteurs.fr

Ecran monomoteur

Ecran bimoteur

Instrumentation

Page moteur, touche 1

Cette page s’affiche toujours à l’allumage de l’écran. Elle indique le régime du moteur et la vitesse du bateau en standard, les données de carburant et le niveau de carburant dans le réservoir. Le niveau de carburant dans le réservoir sera seulement affiché si les données correspondantes sont bien reçues.

La graduation pour le régime moteur maximal et la vitesse maximale du bateau peut être réglée dans le menu de configuration.

La fenêtre inférieure donne accès aux données de carburant et indique également le(s) niveau(x) de carburant dans le réservoir. Différentes données peuvent être affichées en appuyant plusieurs fois sur la touche moteur

(touche 1). Pour l’option à deux moteurs, les données indiquées représentent la mesure totale des deux moteurs.

Les données disponibles sont similaires à celles d’un ordinateur de bord embarqué sur un véhicule automobile.

Seules les unités métriques sont affichées mais d’autres unités peuvent également être sélectionnées dans le menu de configuration.

Si la vitesse du bateau n’est pas disponible, l’écran va afficher la température du liquide de refroidissement plutôt que « pas de données ».

N.B. Cette fenêtre est la fenêtre par défaut

Touche 1 enfoncée

Taux de carburant (L/hr)

Consommation de carburant (L/N.M.) –

Si la vitesse du bateau dépasse > 2kts

Consommation trajet (L)

N.B. Si les données ne sont pas disponibles, le paramètre ne pourra pas être sélectionné

Menu de consommation

Plus d'informations sur : www.dbmoteurs.fr

27

Instrumentation

Page multiple, touche 2

Cette page montre les paramètres de données affichés dans quatre fenêtres. Les paramètres de données peuvent être sélectionnés par l’utilisateur.

Les informations peuvent être affichées numériquement ou graphiquement. L’afficheur passe de l’une à l’autre chaque fois que la touche 2 est enfoncée.

Si un paramètre n’est pas disponible, l’affichage indique «

— » et l’aiguille de l’instrument analogique n’est pas affichée.

28

Plus d'informations sur : www.dbmoteurs.fr

Ecran monomoteur

Appuyer sur la touche 5 pour entrer dans le mode de réglage

Instrumentation

Réglage des paramètres d’affichage

Cette page comporte un mode réglage qui permet d’afficher n’importe quel paramètre dans l’une des quatre fenêtres de données.

Le mode de réglage est obtenu en appuyant sur la touche

5 (la plus à droite) lorsque le menu est visible.

N.B. Si les données ne sont pas disponibles, le paramètre ne pourra pas être sélectionné.

N.B. Sur l’affichage graphique:

La plage maximale pour le régime moteur peut être ajustée dans le menu de configuration.

La plage de tension peut être de [8V : 16V] ou [16V : 32V] et sera automatiquement modifiée suivant la dernière valeur de donnée.

Suivant le moteur, d’autres configurations sont possibles dans le menu graphique et dans le menu multiple. Ces facteurs sont les suivants : profondeur d’eau, température d’eau et vitesse du bateau, angle trim du moteur, angle de gouvernail.

Ecran bimoteur

Ecran monomoteur

Les touches de 1 à 4 permettre de régler la fenêtre correspondante

(comme le rétroéclairage en noir)

Ecran bimoteur

Plus d'informations sur : www.dbmoteurs.fr

29

Instrumentation

Ecran monomoteur

Ecran bimoteur

Page sortie en mer (trajet), touche 3

Cette page affiche :

- Le carburant utilisé depuis la dernière remise à zéro

- La consommation instantanée (volume de carburant consommé par heure)

Ou le taux de carburant instantané (volume de carburant consommé par distance, si la vitesse est disponible)

- Le nombre d’heures moteur depuis la dernière remise à zéro

- Le nombre d’heures moteur total (ne peut pas être remis

à zéro)

Pour remettre à zéro les valeurs du trajet (consommation et durée du trajet) appuyer et maintenir la touche 3 enfoncée pendant une seconde. Un bip se fait entendre et les valeurs sont remises à zéro.

N.B. Pour la configuration des données bimoteur, les données de chaque moteur sont la somme des données des deux moteurs, sauf pour le paramètre heures moteur. Les heures moteurs pour les moteurs doubles sont affichées séparément.

La dimension des chiffres pour les heures moteur sera réduite si la place est insuffisante pour le nombre.

30

Plus d'informations sur : www.dbmoteurs.fr

Ecran graphique monomoteur

(indique le régime du moteur)

Ecran graphique bimoteur

(indique le régime du moteur)

Instrumentation

Page graphique, touche 4

En appuyant plusieurs fois sur la touche 4, les paramètres de données seront affichées avec un graphique historique:

Si une donnée n’est pas disponible, cet affichage particulier ne pourra pas être sélectionné.

En cas de perte de donnée pendant l’affichage, la ligne graphique va s’arrêter de dessiner une courbe mais va continuer et traverser l’écran.

Le moteur de bâbord ou le moteur simple sera représenté par un trait noir.

Le moteur de tribord sera représenté par un trait gris.

La plage de temps maximale peut être réglée sous le menu de configuration comme suit : 2 min, 10 min, 30 min,

1 h, 2 h, 4 h, 8 h.

L’échelle sur l’axe Y sera automatiquement ajustée pour avoir une vue optimale.

Plus d'informations sur : www.dbmoteurs.fr

31

Instrumentation

Fonctions d’alarme de profondeur

Toutes les fonctions d’alarme de profondeur sont accessibles par le menu CONFIG

➞SETTINGS➞CALIBRATION comme décrit ci-dessous.

N.B. Le contact du moteur de bâbord ou des deux moteurs doit être mis lorsque la configuration est effectuée ou pour la remise à zéro.

Alarme de profondeur

L’alarme de profondeur peut être mise en ou hors service

ON/OFF (M/A).

Profondeur d’alarme et réglage de profondeur

L’alarme de profondeur et les valeurs de réglage peuvent

être ajustées avec une précision de 0,1 unité.

Lorsque la valeur de réglage est atteinte, la donnée est enregistrée en appuyant sur la touche « BACK ».

32

Plus d'informations sur : www.dbmoteurs.fr

Alarme de profondeur non réceptionnée, fenêtre contextuelle indiquant la profondeur

Accuser réception en appuyant sur une touche quelconque

Instrumentation

Affichage automatique d’une alarme de profondeur non réceptionnée

L’affichage automatique de l’alarme de profondeur non réceptionnée apparaît et clignote si la profondeur d’alarme est accessible et si l’état actif est transmis à l’unité EVC. Le buzzer d’affichage se déclenche comme pour les alarmes EVC standard. Toutes les alarmes standard du système EVC ont la priorité sur l’alarme de profondeur. En appuyant sur une touche quelconque, un accusé de réception sera envoyé pour l’alarme de profondeur.

Alarme de profondeur avec fenêtre contextuelle

Une fenêtre contextuelle d’alarme de profondeur réceptionnée va apparaître constamment si la profondeur d’alarme est accessible. La valeur de la profondeur sera indiquée jusqu’à ce qu’un message inactif soit reçu de l’unité EVC.

Alarme de profondeur réceptionnée, fenêtre contextuelle indiquant la profondeur

Perte de signal d’alarme de profondeur

Si l’alarme de profondeur est accessible et en cas de perte du signal de profondeur, par exemple par suite d’un dysfonctionnement du capteur, une fenêtre contextuelle de perte de signal de profondeur s’affiche et clignote lentement.

Alarme de profondeur, perte de signal avec fenêtre contextuelle

Plus d'informations sur : www.dbmoteurs.fr

33

Instrumentation

Niveau de carburant/fonctions d’alarme

Toutes les fonctions d’alarme de carburant sont accessibles par le menu CONFIG

➞SETTINGS➞CALIBRATION comme décrit ci-dessous.

N.B. Le contact du moteur de bâbord ou des deux moteurs doit être mis lorsque la configuration est effectuée ou pour la remise à zéro.

Alarme de carburant

L’alarme de carburant peut être mise en ou hors service

ON/OFF (M/A).

Niveau de carburant

Le système de niveau de carburant est calibré comme suit.

Positionner le capteur de niveau de carburant à la position approximative de « vide » et appuyer sur la touche

« 0% », sauvegarder le point de calibrage en appuyant sur la touche « sauvegarder ». Répéter la procédure avec le capteur de niveau à la position approximative de

« plein » en utilisant la touche « 100 % » à la place.

Pour confirmer les données de calibrage enregistrées dans le système EVC, le texte « STORED » s’affiche pendant 2 secondes et le buzzer se déclenche.

Si l’affichage est configuré pour une installation bimoteur, la touche « PORT/STBD » s’affiche pour permettre de calibrer le réservoir de chaque côté.

La touche supplémentaire 3 s’affiche si l’affichage est configuré pour un moteur bâbord, tribord ou double. Le titre FUEL est modifié pour afficher le moteur sélectionné pour la marche ou l’arrêt de la fonction d’alarme ON/OFF.

34

Plus d'informations sur : www.dbmoteurs.fr

Instrumentation

Alarme de carburant non réceptionnée, fenêtre contextuelle

Une fenêtre contextuelle apparaît et clignote lorsque l’alarme de carburant n’est pas réceptionnée si l’alarme de niveau de carburant est accessible et si l’état actif est transmis à l’unité EVC. Le buzzer d’affichage se déclenche comme pour les alarmes EVC standard.

Toutes les alarmes EVC standard ainsi que les alarmes de profondeur ont la priorité sur l’alarme de niveau de carburant. En appuyant sur une touche quelconque, un accusé de réception sera envoyé pour l’alarme de niveau de carburant.

L’affichage indique le niveau d’alarme pour le réservoir sélectionné dans la fenêtre en pourcentage du carburant restant. Si les alarmes bâbord & tribord sont actives sur un système bimoteur, l’alarme avec le niveau de carburant le plus bas sera indiquée dans la fenêtre contextuelle.

Alarme de carburant réceptionnée, fenêtre contextuelle

Une fenêtre contextuelle d’alarme de niveau de carburant réceptionnée va apparaître constamment si l’alarme de niveau de carburant est accessible. Le pourcentage de carburant restant sera indiqué jusqu’à ce qu’un message inactif soit reçu de l’unité EVC.

Niveau de carburant, perte de signal

Si l’alarme de niveau de carburant est accessible et en cas de perte du signal de niveau de carburant, par exemple par suite d’un dysfonctionnement du capteur, une fenêtre contextuelle de perte de signal de niveau de carburant s’affiche et clignote lentement.

Plus d'informations sur : www.dbmoteurs.fr

35

Instrumentation

Calibrage de la vitesse

La fonction de calibrage de vitesse est accessible par le menu CONFIG

➞SETTINGS➞CALIBRATION comme décrit ci-dessous.

N.B. Le contact du moteur de bâbord ou des deux moteurs doit être mis lorsque la configuration est effectuée ou pour la remise à zéro.

Calibrage

Le facteur de calibrage pour le capteur de vitesses du bateau peut être ajusté de + ou – 0,01 unité (+ ou – 1%) et est utilisé par le système EVC pour corriger la sortie du capteur de vitesse.

Le calibrage s’effectue en pilotant le bateau. Comparer la vitesse affichée avec la vitesse donnée par GPS (ou un autre bateau) et ajuster le facteur de calibrage pour avoir les mêmes valeurs.

Lorsque la valeur de réglage est atteinte, la donnée est enregistrée en appuyant sur la touche « BACK ».

36

Plus d'informations sur : www.dbmoteurs.fr

Commandes

Ce chapitre décrit les commandes commercialisées par Volvo Penta. Si votre bateau est équipé de commandes qui ne sont pas décrites dans ce manuel, ou si vous êtes hésitant quant à leur mode de fonctionnement, nous vous recommandons de contacter votre revendeur.

Commande à levier simple.

Électronique

Manœuvres

La commande électronique à levier simple permet de piloter avec un seul levier la commande d’accélérateur et le changement de marche.

N = Position neutre (inverseur/transmission désaccouplés et régime moteur au ralenti).

F = Inverseur/transmission accouplés pour la marche avant.

R = Inverseur/transmission accouplés pour la marche arrière.

T = Réglage du régime moteur.

N. B ! Le moteur peut uniquement démarrer quand le levier de commande en position neutre.

Désaccouplement de la fonction de changement de marche

La fonction de changement de marche peu être désaccouplée pour que le levier n’agisse que l’accélération du moteur.

1. Amenez le levier en position point mort (N)

2. Appuyer et maintenir le bouton de neutralisation (N) tout en poussant le levier en position marche avant (F).

3. Relâchez le bouton de neutralisation. La diode verte commence à clignoter pour confirmer que la fonction de changement de marche est accouplée.

Le levier n’agit à présent que sur le régime moteur.

Il est automatiquement désaccouplé lorsque il est ramené en position neutre. La diode verte reste allumée pour confirmer cette opération.

AVERTISSEMENT ! Veillez à ne pas enclencher l’in-

verseur/la transmission par inadvertance.

Plus d'informations sur : www.dbmoteurs.fr

37

Commandes

Frein réglable à friction

La commande est dotée d’un frein réglable à friction qui peut le cas échéant être ajusté pour obtenir un déplacement plus souple ou plus rigide du levier de commande.

Réglage du frein à friction :

1. Arrêtez le moteur.

2. Amenez le levier de commande vers l’avant de manière à pouvoir accéder à la rainure dans le moyeu de la commande.

3. Placez un tournevis dans la rainure et retirer le capuchon.

4. Ajustez le frein à friction (clé de 8 mm) :

En sens horaire = déplacement plus rigide du levier

En sens anti-horaire = déplacement plus souple du levier.

5. Remonter le capuchon.

38

Plus d'informations sur : www.dbmoteurs.fr

A

B

Commandes

Commande à levier double

Mécanique

Manœuvres

La commande à levier double est dotée de leviers distincts pour le changement de marche (1) et l’accélération du moteur (2).

La commande comporte un interrupteur de sécurité de point mort qui autorise uniquement le démarrage du moteur lorsque l’inverseur est désaccouplé.

Levier noir (1) :

N = Position neutre. L’inverseur est débrayé.

F = L’inverseur est accouplé pour la marche avant.

R = L’inverseur est accouplé pour l’inversion de marche.

Levier rouge (2) :

Réglage du régime moteur.

A

Frein réglable à friction

Les commandes sont dotées d’un frein réglable à friction qui peut le cas échéant être ajusté pour obtenir un déplacement plus souple ou plus rigide du levier de commande.

Ajustez le frein réglable à friction en tournant la vis (commande

A) ou le levier (commande B).

Tournez dans le sens horaire (+) pour un déplacement plus ri-

gide et dans le sens anti-horaire (-) pour un déplacement plus

souple.

Plus d'informations sur : www.dbmoteurs.fr

39

Démarrage du moteur

Prenez pour habitude d’effectuer un contrôle visuel du moteur et du compartiment moteur avant de démarrer. Cela vous permet de voir tout de suite si quelque chose est anormal ou est en train de se passer. Vérifiez que les instruments et l’affichage d’avertissement présentent des valeurs normales après avoir démarré le moteur.

Afin de minimiser la quantité des fumées d’échappement lors de démarrage à froid, nous recommandons l’installation d’une source de chaleur dans le compartiment moteur, lors de température inférieure à +5°C.

AVERTISSEMENT ! N’utilisez jamais un aérosol de démarrage ou autre produit similaire pour faciliter le dé-

marrage. Risque d’explosion !

Contrôles avant démarrage

Ouvrez le robinet de carburant

Ouvrez le robinet d’eau de mer (inverseur)

Effectuer les opérations indiquées sous « Quotidiennement, avant de démarrer le moteur » dans le schéma d’entretien

Connectez le coupe-circuit principal.

IMPORTANT ! Ne jamais mettre hors tension à l’aide de l’interrupteur principal quand le moteur est en marche. L’alternateur risque d’être endommagé.

Démarrez le ventilateur du compartiment moteur (si installé) et laissez-le tourner au moins quatre minutes.

Contrôler que la quantité de carburant est suffisante pour la sortie en bateau qui est planifiée.

Généralités lors du démarrage

La commande d’accélération doit toujours être en position de ralenti lors du démarrage. L’unité de commande moteur veille à ce que ce dernier reçoive toujours la quantité de combustible optimale même lors de démarrage à froid.

L’unité de commande laisse le moteur tourner quelques tours avec le démarreur avant d’injecter le mélange carburant, de manière à assurer le préchauffage du moteur. Plus la température du moteur est basse, et plus nombreux seront les tours de moteur. Ainsi, la température dans les chambres de précombustion est augmentée, ce qui garantit des démarrages fiables et moins de fumées.

Le régime moteur est également géré par la température et est légèrement élevé lors de démarrage à froid.

40

Plus d'informations sur : www.dbmoteurs.fr

Démarrage du moteur

Procédure de démarrage

Débrayer l’inverseur

Débrayer l’inverseur. Pour ce faire, positionnez le/les levier(s) de commande en position point mort (neutre) sur tous les postes de commande.

Commande à levier double : Contrôlez également que la commande d’accélération est en position de ralenti.

Mettre sous tension

Mettez sous tension en tournant la clé de contact en position I.

Contrôlez les témoins d’avertissement et les diodes

À chaque fois que la tension est mise, tous les témoins et diodes s’allument sur le poste de commande principal. Vérifiez que tous les témoins et diodes fonctionnent.

Si le bateau comporte plus d’un poste de commande, le contrôle des lampes se fera uniquement après avoir activé les postes concernés.

Activer le poste de commande et verrouiller le système

Appuyez sur le bouton d’activation au moins une seconde. Lorsque le bouton est relâché, la lampe s’allume pour confirmer que le poste de commande est activé.

N. B ! Si la lampe clignote, le poste de commande n’est pas activé du fait que le/les levier(s) de commande n’est/ne sont pas en position point mort (neutre) ou que le système est verrouillé sur un autre poste.

Si le bateau comporte plus d’un poste de commande, le système peut

être verrouillé de manière que les manœuvres sont possibles uniquement à partir du poste de commande activé Appuyez sur le bouton d’activation encore une seconde pour verrouiller le système. L’icône verrou s’allume pour confirmer.

Pour déverrouiller le système, appuyez sur le bouton d’activation durant une seconde. Ceci n’est possible qu’à partir d’un poste de commande activé.

Plus d'informations sur : www.dbmoteurs.fr

41

Démarrage du moteur

Démarrage avec clé de contact

Tournez la clé de contact en position III. Relâchez la clé qui revient automatiquement en position I immédiatement après le démarrage du moteur.

N. B ! Si plusieurs tentatives de démarrage sont requises, ramenez d’abord la clé de contact en position 0.

Mise en route avec bouton de démarrage

Appuyez sur le bouton de démarrage. Relâchez le bouton immédiatement après le démarrage du moteur. Veuillez noter que lors de mise en route à partir d’un poste de commande secondaire, la clé de contact du poste principal soit être en position I.

Protection contre les surchauffes

Si le démarreur est connecté durant sont temps d’activation maxi (30 secondes), le circuit de démarreur est automatiquement interrompu pour protéger ce dernier contre les surchauffes éventuelles. Laisser (si possible) refroidir le démarreur au moins cinq minutes avant d’essayer de démarrer de nouveau.

Observer les instruments et amener le moteur à la température de service

Laisser tourner le moteur au ralenti les 10 premières secondes et observer les instruments pour vérifier qu’ils affichent des valeurs normales. Contrôler également que les témoins d’avertissement clignotent sur l’affichage d’avertissement.

Avant d’accélérer pleins gaz, faites d’abord chauffer le moteur à bas régime et à faible charge jusqu’à ce qu’il atteigne une température de service adéquate.

IMPORTANT ! Ne jamais emballer le moteur quand il est froid.

Contrôler le niveau d’huile dans l’inverseur

Contrôler le niveau d’huile l’inverseur a atteint (voir description dans le chapitre « Entretien :sous le titre Inverseur »).

42

Plus d'informations sur : www.dbmoteurs.fr

Conduite

Familiarisez-vous avec le moteur, les commandes et l’équipement auxiliaire avant de démarrer et de vous lancer dans votre première sortie. Essayez d’éviter les coups de volant brusques ou les inversions soudaines. Les passagers risquent de tomber ou de passer par dessus bord.

AVERTISSEMENT ! Une hélice en rotation peut engendrer de graves dommages. Contrôlez que personne ne

se trouve dans l’eau autour du bateau lorsque vous enclenchez la commande de marche AV/AR. Ne naviguez jamais dans des eaux de baignade ou dans des endroits où l’on risque de rencontrer des baigneurs.

Lecture des Instruments

Contrôlez les instruments et l’affichage d’alarmes directement après le démarrage et ensuite, de manière régulière durant la marche.

Pression d’huile

La jauge de pression d’huile doit normalement afficher entre 4 et 5,5 bar en service. Au ralenti, cette valeur est en principe inférieure.

En cas de pression d’huile insuffisante, l’alarme acoustique retentit. Simultanément, le voyant sur l’écran d’avertissement se met à clignoter.

Température du liquide de refroidissement

La jauge de température doit normalement afficher entre 75 et 90°C.

En cas de température du liquide de refroidissement excessive, l’alarme acoustique retentit. Simultanément, le voyant sur l’écran d’avertissement se met à clignoter.

Charge

Durant la marche, la tension de charge doit se situer autour de 28V pour une tension système de 24 volts.

En cas de charge insuffisante, l’alarme acoustique retentit. Simultanément, le voyant sur l’écran d’avertissement se met à clignoter.

Alarme

En cas de panne, l’alarme acoustique retentit et le témoin d’avertissement concerné clignote sur l’affichage d’avertissement. La diode du bouton de diagnostic clignote également de manière intense.

Ramener le régime moteur au ralenti. Appuyez sur le bouton d’activation pour valider l’alarme. L’alarme acoustique s’arrête et le panneau de lampes cesse de clignoter. Le témoin d’avertissement concerné clignote reste allumé.

Dans le chapitre « En cas de défaillance » et dans la section « Fonction diagnostic » se trouvent des informations détaillées sur les mesures à prendre.

La panne sera stockée sous forme de code d’erreur tant que le problème n’a pas été réparé. Il est possible d’enregistrer la lecture des codes plus tard.

Plus d'informations sur : www.dbmoteurs.fr

43

Contrôles avant utilisation

Régime de croisière

Évitez dans la mesure du possible de faire tourner le moteur pleins gaz pour assurer une économie de carburant optimale. Nous recommandons un régime de croisière d’au moins 10 % inférieur au régime maxi pleins gaz. Le régime maxi lors de vitesse de pointe peut varier, en fonction du choix de l’hélice, de la charge, des conditions externes, etc., mais devrait toutefois se maintenir dans la plage pleins gaz.

Plage pleins gaz

D9 régime nominal 3 ..................... 1900–2280 tr/min.

régime nominal 4 ..................... 2400–2650 tr/min.

régime nominal 5 ..................... 2300–2600 tr/min.

Si le moteur n’atteint pas la plage pleins gaz, cela peut provenir de différents facteurs, cf. chapitre « Recherche de pannes ». Si le régime du moteur dépasse la plage pleins gaz, monter une hélice ayant un pas plus important. Demandez conseil à votre revendeur Volvo Penta.

1

Synchronisation des régimes

Lors de conduite avec une installation bimoteur, l’économie de carburant et le confort sont améliorés si les moteurs tournent au même régime.

La fonction de synchronisation est indiquée par un signe égal (1) bleu sur le panneau de commande EVC.

Quand la fonction de synchronisation est activée, le régime du moteur tribord s’adapte automatiquement à celui du moteur bâbord. La fonction de synchronisation est automatiquement activée si les conditions suivantes sont remplies :

1. Les deux leviers de commande d’accélération sont sur la même position (approximativement).

2. Le régime des deux moteurs dépasse 800 tr/min.

N. B ! La synchronisation est désaccouplée si l’une de ces conditions n’est plus remplie.

44

Plus d'informations sur : www.dbmoteurs.fr

1

Contrôles avant utilisation

Changement de poste de commande

Un contrôle des lampes est automatiquement effectué la première fois que l’on change de poste de commande après l’activation du système

EVC. Tous les témoins et diodes s’allument pendant environ 2 secondes.

1. Contrôler que le/les levier(s) de commande est/sont en position point mort (neutre) aussi bien sur le poste de commande que l’on laisse que sur le nouveau.

2. Contrôler que le système EVC n’est pas verrouillé.

3. Appuyez sur le bouton d’activation (1) au moins une seconde. Lorsque le bouton est relâché, la lampe s’allume pour confirmer que le poste de commande est activé.

4. Appuyez sur le bouton d’activation (1) encore une seconde pour verrouiller le système EVC. L’icône verrou s’allume pour confirmer. Pour déverrouiller le système, appuyez sur le bouton d’activation durant une seconde. Ceci n’est possible qu’à partir d’un poste de commande activé.

Changement de poste de commande en cours de marche (option)

Cette fonction doit être activée pour pouvoir changer de poste en cours de marche. L’activation de la fonction doit ëtre exclusivement réalisée par un personnel agréé Volvo Penta. Contactez votre revendeur local

Volvo Penta.

1. Appuyez sur le bouton d’activation (1) pour verrouiller le système. L’icône verrou s’éteint sur tous les postes pour signaler qu’il est possible de changer de poste de commande.

2. Le levier de commande du panneau de commande auxiliaire doit être en position de point mort avant de pouvoir changer de panneau de commande.

3. Appuyez sur le bouton d’activation (1) sur l’autre poste de commande. La diode du bouton d’activation clignote sur l’autre poste et reste allumé sur le poste principal.

4. Le nouveau poste de commande est activé lorsque le rapport correct et la plage de régime adéquate ont été demandés. La diode du bouton d’activation (1) reste allumée pour confirmer que le poste de commande est activé. Le système est à présent verrouillé, ce qui est confirmé par l’icône verrou qui s’allume.

N. B ! Si le rapport correct ou la plage de régime adéquate n’ont pas été demandés dans les 15 secondes, le moteur revient au ralenti et le changement de marche passe en position neutre.

Plus d'informations sur : www.dbmoteurs.fr

45

Contrôles avant utilisation

1

2

3

Manœuvres

Le changement de sens de marche avant / arrière doit se faire au régime ralenti. À régime élevé, cette opération peut s’avérer inconfortable pour les passagers éventuels et engendrer des contraintes inutiles sur la transmission/inverseur ou même arrêter le moteur.

Une fonction de sécurité automatique intégrée permet de différer le changement de marche jusqu’à ce que le régime moteur soit retombé en dessous de 1000 tr/mn environ.

Effectuez toujours une manœuvre marche / avant comme suit :

1. Amenez le régime moteur au ralenti et laissez le bateau ralentit au maximum.

AVERTISSEMENT ! N’enclenchez jamais l’inversion de marche arrière lorsque le bateau déjauge.

2. Amenez le levier de commande au point mort (neutre) d’un mouvement rapide et ferme. marquez une courte pause.

3. Amenez ensuite le levier de commande vers l’arrière d’un mouvement rapide et ferme puis accélérez.

IMPORTANT ! Si le bateau est équipé de deux moteurs, il est important que tous les deux tournent lors de manoeuvre de marche arrière. Autrement, risque de pénétration d’eau (via le canal d’échappement) dans le moteur arrêté.

46

Plus d'informations sur : www.dbmoteurs.fr

Contrôles avant utilisation

Petite vitesse

Seulement disponible pour les moteurs avec inverseur hydraulique.

Pour réduire la vitesse du bateau, la fonction petite vitesse réduit le régime de l’hélice - le régime de l’hélice est inférieur au régime du moteur.

La fonction petite vitesse est automatiquement activée au démarrage.

Lorsque la fonction petite vitesse est activée, un L clignote sur l’afficheur EVC.

N = Ralenti au point mort (l’embase/l’inverseur est débrayé et le moteur tourne au régime de ralenti).

F = Ralenti en marche avant (l’embase/l’inverseur est enclenché pour un déplacement en marche avant et le moteur tourne au régime de ralenti).

R = Ralenti en marche arrière (l’embase/l’inverseur est enclenché pour un déplacement en marche arrière et le moteur tourne au régime de ralenti).

A = Petite vitesse activée. Le régime de l’hélice augmente en accélérant, le régime moteur n’est pas touché.

B = Fonction petite vitesse désactivée, le régime de l’hélice est

égal au régime du moteur. Le régime du moteur augmente en accélérant.

N.B. Le moteur ne peut démarrer que si le levier de commande est en position de point mort (neutre).

Désactivation/activation de la fonction petite vitesse

Appuyez sur le bouton de point mort (neutre - N) pour désactiver la fonction de petite vitesse. Le « L » ne clignote plus sur l’afficheur EVC.

Appuyez sur le bouton de point mort (neutre - N) une seconde fois pour activer la fonction de petite vitesse, le L s’allume sur l’afficheur EVC.

Plus d'informations sur : www.dbmoteurs.fr

47

Contrôles avant utilisation

Frein d’arbre d’hélice

Lors par exemple de remorquage, de navigation, de mouillage dans un fort courant etc., l’hélice peut entraîner la rotation de l’arbre porte-hélice, bien que le moteur soit arrêté. Cette rotation forcée est inconfortable et peut occasionner des dégâts à l’inverseur du fait que la pompe à huile qui est entraînée par l’arbre entrant ne tourne pas.

L’arbre porte-hélice est autorisé à tourner avec le moteur arrêté pendant 6 à 8 heures. À l’issue de cette période, laisser tourner le moteur pendant au moins 5 minutes afin d’assurer la lubrification et le refroidissement de l’inverseur.

Dans le cas où l’arbre risque de tourner plus rapidement qu’en fonctionnement normal, par ex. lors de navigation à la voile, une jauge de température doit être montée pour contrôler la température de l’huile.

La température maxi autorisée est de 95°C pour l’inverseur ZF.

Si ces conditions ne peuvent pas être respectées ou si, pour des raisons de confort, l’on souhaite arrêter la rotation de l’arbre, il y a lieu d’installer un frein d’arbre d’hélice. Une solution provisoire consiste à verrouiller mécaniquement l’arbre porte-hélice.

48

Plus d'informations sur : www.dbmoteurs.fr

Arrêt du moteur

Avant d’arrêter le moteur, laissez le tourner au ralenti au moins trois minutes, l’inverseur étant au point mort (neutre). Ceci permet de régulariser la température du moteur et d’éviter les surchauffes ponctuelles.

IMPORTANT ! Cette opération est particulièrement importante si le moteur a été utilisé à haut régime et/ou été exposé à une forte charge.

Arrêt

1.

Débrayez l’inverseur en positionnant le levier de commande en position point mort (neutre).

2.

Tourner la clé en position « S ». Maintenir la clé jusqu’à ce que moteur s’arrête. La clé revient automatiquement en position « 0 » dès qu’elle est relâchée. Il est alors possible de la retirer. Il est aussi possible d’appuyer sur le bouton d’arrêt. L’utilisation du bouton d’arrêt n’est possible que si le panneau de commande est activé.

Arrêt auxiliaire

Si le moteur ne peut pas être arrêté selon la procédure normale, il est possible de l'arrêter à l'aide du dispositif d'arrêt auxiliaire monté sur le côté du moteur.

Après l’arrêt

Contrôler l’étanchéité sur le moteur et dans le compartiment moteur.

● Fermer les robinets de carburant et le robinet de fond.

IMPORTANT ! N’oubliez pas d’ouvrir les robinets avant de redémarrer le moteur.

Notez la valeur indiquée par le compteur horaire et effectuer l’entretien préventif conformement au schéma d’entretien.

Coupez le courant à l’aide des interrupteurs principaux en cas de période d’arrêt prolongée.

IMPORTANT ! N’arrêtez jamais le moteur en coupant le courant avec le/les interrupteur(s) principal/aux. L’alternateur et l’électronique risquent d’être endommagés.

Plus d'informations sur : www.dbmoteurs.fr

49

Arrêt du moteur

Précautions en cas de gel

Si le compartiment moteur n’est pas protégé contre le risque de gel, le système d’eau de mer doit être vidangé et le réfrigérant du système de refroidissement par eau douce doit contenir suffisamment d’antigel. Voir chapitre Entretien « Système d’eau de mer » et « Système d’eau douce ».

AVERTISSEMENT! Si le compartiment moteur ne peut pas

être protégé contre le gel, le système de refroidissement par eau de mer doit être vidangé. En effet, en cas d’éclatement de ce système, le bateau peut couler.

IMPORTANT! Si le taux d’antigel n’est pas suffisant, cela risque d’entraîner de graves dommages sur le moteur.

Vérifiez l’état de charge des batteries. Une batterie insuffisamment t chargée peut geler et se fendre.

Lors d’arrêt prolongé

En cas d’arrêt prolongé, bateau amarré, il est important de faire tourner le moteur tous les 14 jours, ceci afin d’éviter les risques de corrosion sur le moteur.

IMPORTANT! Si l’on prévoit un arrêt supérieur à 2 mois, il faudra effectuer une conservation du moteur. Voir chapitre « Conservation du moteur ».

50

Plus d'informations sur : www.dbmoteurs.fr

Schéma de maintenance

Généralités

Votre moteur Volvo Penta et son équipement sont conçus pour assurer une fiabilité et une longévité optimales. Ils sont construits pour répondre aux critères d’une utilisation marine et d’un impact minimum sur l’environnement. Un entretien préventif conforme au schéma de maintenance permet de garantir ces propriétés est d’éviter des risques de temps morts imprévus.

Inspection de garantie

Au cours de la première période d’utilisation, l’inspection de première révision prescrite doit être effectuée par un atelier agréé Volvo Penta. Voir le « Livret de garantie et de service » pour plus de détails.

SCHÉMA DE MAINTENANCE

AVERTISSEMENT! Avant de commencer tout travail d’entretien, veuillez lire attentivement le chapitre « Maintenance ». Vous y trouverez toutes les recommandations permettant d’effectuer les opérations de manière sûre et correcte.

IMPORTANT! Lorsque les heures d’exploitation et de calendrier sont indiquées, la maintenance doit se faire selon l’intervalle qui se présente en premier. Les points de maintenance marqués d’un

doivent être effectués par un atelier agrée Volvo Penta.

Quotidiennement, après le premier démarrage

Moteur et compartiment moteur. Inspection général. ............................................... Page 53

Indicateur de filtre à air. Contrôle. ¹) ...................................................................... Non illustré

Huile moteur. Contrôle du niveau. ............................................................................. Page 57

Réfrigérant. Contrôle du niveau. ............................................................................... Page 61

Inverseur. Contrôle du niveau ................................................................................... Page 77

¹) Échange du filtre à air tous les 12 mois minimum

Après les 50 premières heures de service

Inverseur. Vidange d’huile./Nettoyage du tamis d’huile.‘’ ........................................ Page 77

Inverseur (ZF305). Échange du filtre à huile.‘’ .......................................................... Page 78

Toutes les 50 heures / au moins une fois par an

Filtre à gazole. Drainage eau et impuretés ............................................................... Page 68

Accouplement débrayable. Lubrification .................................................................. Page 78

Toutes les 50 à 400 heures/ au moins une fois par an

Ventilation carter de vilebrequin. Échange de filtre .................................................. Page 54

Huile moteur. Vidange. ¹) ........................................................................................... Page 57

Filtre à huile /filtre de dérivation. Échange. ²) ............................................................ Page 58

¹) La périodicité des vidanges varie selon le type de moteur, la qualité de l’huile et la teneur en soufre du gazole. Voir p. 56.

²) Remplacer les filtres à chaque vidange d’huile.

Toutes les 200 heures de service / tous les 6 mois

Inverseur (ZF). Nettoyage du tamis d’huile ............................................................... Page 77

Plus d'informations sur : www.dbmoteurs.fr

51

Schéma de maintenance

Toutes les 200 heures de service / au moins une fois par an

Filtre à gazole (double filtre). Contrôle ¹) ................................................................... Page 70

¹) Concerne uniquement les double filtres. Contrôler le manomètre et remplacer les filtres en cas de besoin.

Au plus tard toutes les 800 heures et au moins une fois par an

Toutes les 400 heures de service / au moins une fois par an

Courroies d’entraînement. Contrôle / réglage ........................................................... Page 55

Réfrigérant (mélange anticorrosion). Remplissage .................................................. Page 61

Anodes de zinc. Contrôle / échange ......................................................................... Page 65

Batterie. Contrôle du niveau d’électrolyte ................................................................. Page 73

Inverseur (ZF). Vidange d’huile / Échange du filtre à huile ....................................... Page 78

Toutes les 800 heures / au moins une fois par an

Jeu des soupapes. Contrôle / réglage ................................................................... Non illustré

Pompe à eau de mer. Contrôle / échange de la roue à aubes ............................. Non illustré

Filtre d’eau de mer. Contrôle. Nettoyage ¹) ............................................................... Page 66

Nettoyer l’élément de l’échangeur thermique et du refroidisseur d’huile de l’inverseur ................................................................................................. Page 66

Préfiltre de gazole. Échange. Purge du système d’alimentation .............................. Page 68

Préfiltre de gazole. Échange ..................................................................................... Page 70

¹) Les intervalles doivent se baser sur l’expérience de chacun et après un certain temps d’utilisation.

Toutes les 1000 heures / au moins une fois par an

Inverseur (Twin Disc). Vidange d’huile / Tamis d’huile Nettoyage ........................... Page 77

Toutes les 2000 heures

Turbocompresseur. Contrôle ................................................................................. Non illustré

Tous les 12 mois

Système EVC. Contrôle avec outil de diagnostic. ................................................. Non illustré

Moteur et inverseur. Contrôle général. .................................................................. Non illustré

Élément filtrant. Échange. Échange .......................................................................... Page 54

Moteur et inverseur. Nettoyage / retouches de peinture ....................................... Non illustré

Tous les 24 mois

Système de refroidissement. Contrôle / Nettoyage ............................................... Non illustré

Réfrigérant. Échange. ............................................................................................ Non illustré

52

Plus d'informations sur : www.dbmoteurs.fr

Maintenance

Ce chapitre contient l’information technique et les instructions relatives aux opérations de maintenance prescrites. Lisez ces informations attentivement avant de commencer toute intervention. Les dates auxquelles doivent s’effectuer ces interventions sont indiquées dans le chapitre précédent (Schéma de maintenance).

AVERTISSEMENT! Avant de commencer, lisez attentivement les prescriptions de sécurité relatives à la maintenance et au service dans le chapitre « Précautions de sécurité »).

AVERTISSEMENT! Les travaux d’entretien et de service doivent s’effectuer moteur arrêté, si aucune indication contraire n’est indiquée. Arrêtez le moteur avant d’ouvrir ou de démonter le capot / les trappes. Retirez la clé de contact et coupez le courant avec l’interrupteur principal, afin d’éviter toute mise en route intempestive.

Moteur, généralités

Contrôle quotidien

Prenez pour habitude d’effectuer un contrôle « visuel » du moteur et de son compartiment avant de démarrer le mo-

teur, et après la conduite, moteur arrêté. Ceci vous permet de constater rapidement s’il y a quelque chose d’anormal.

Soyez spécialement attentif aux fuites de gazole, de réfrigérant ou d’huile moteur éventuelles, vis desserrées, courroies usées ou relâchées, raccordements mal fixés, durits ou câbles électriques endommagés. Ce contrôle ne demande que quelques minutes mais il permet d’éviter de graves temps morts et des réparations onéreuses.

AVERTISSEMENT! L’accumulation de résidu de gazole, d’huiles et de graisse sur le moteur et dans le compartiment moteur représente un risque d’incendie et doit être nettoyée au plus vite.

IMPORTANT! Si vous découvrez des traces de fuite de gazole ou d’huile, vérifiez leur origine et prenez les mesures requises pour réparer.

IMPORTANT ! En cas de lavage haute pression, ne dirigez jamais le jet sur les joints, les conduites en caoutchouc ou les composants électriques.

N’utilisez jamais la haute pression pour laver le moteur.

Plus d'informations sur : www.dbmoteurs.fr

53

Maintenance : Moteur, généralités

Aération du carter (reniflard). Échange du filtre

Déposer le capot du filtre à air. Retirer le filtre à air usagé.

Nettoyer le capot/le boîtier de filtre si nécessaire. Veiller à ce qu’aucune impureté ne pénètre dans le moteur.

Positionner le nouveau filtre à air et le capot de filtre.

Filtre à air. Échange

Déposer le capot du filtre à air. Retirer le filtre à air usagé.

Nettoyer le capot/le boîtier de filtre si nécessaire. Veiller à ce qu’aucune impureté ne pénètre dans le moteur.

Positionner le nouveau filtre à air et le capot de filtre.

IMPORTANT! Mettre le filtre usagé au rebut.

Pas de nettoyage autorisé !

54

Plus d'informations sur : www.dbmoteurs.fr

3

1

2

Maintenance : Moteur, généralités

Courroies. Contrôle /Réglage

AVERTISSEMENT! Arrêtez le moteur avant cette opération.

Généralités

Contrôlez régulièrement l’état et la tension des courroie.

Une courroie qui est trop tendue risque d’endommager les paliers et une courroie trop lâche risque de patiner. Le contrôle et le réglage éventuel doit se faire lorsque le moteur a tourné, lorsque la courroie est chaude.

IMPORTANT! Remplacez toujours une courroie qui porte des traces d’usure ou de fissure (les courroies doubles doivent être changées simultanément).

Réglage de la courroie de l’alternateur

L’alternateur standard et l’alternateur auxiliaire, le cas

échéant, sont chacun entraînés par une courroie trapézoïdale pour un fonctionnement et une durée de vie optimum.

1.

Desserrer la vis de fixation (1) et la resserrer au couple de 30 Nm.

Réglage de la courroie de l’alternateur

1.

Déposer le carter de protection de la courroie de l’alternateur.

2.

Desserrer les vis (1) et (2).

3.

Visser un écrou M10 (3) sur la vis du tendeur de manière à comprimer le ressort. Il est alors possible de déposer la courroie de l’alternateur.

4.

Remplacer la courroie d’alternateur. Retirer l’écrou (3).

5.

Serrer la vis (1) au couple de 30 Nm et la vis (2) au couple de 20 Nm.

6.

Remonter le carter de protection de la courroie d’alternateur.

7.

Laisser tourner le moteur au ralenti. Arrêter le moteur après quelques minutes.

8.

Pour ajuster la courroie, desserrer la vis de fixation

(1) et la resserrer au couple de 30 Nm.

Plus d'informations sur : www.dbmoteurs.fr

55

Maintenance : Système de lubrification

Système de lubrification

La périodicité des vidanges d’huile peut varier entre 75 et 400 heures, selon la qualité de l’huile et la teneur en soufre du gazole. N. B La périodicité des vidanges d’huile ne doit jamais dépasser une période de 12 mois.

Si des intervalles plus longs que ceux indiqués ci-après sont souhaités, l’état de l’huile doit être contrôlée par le fabricant d’huile grâce à des tests d’huile réguliers.

Qulaité d’huile

1)

Teneur en soufre dans le carburant, pourcentage du poids jusqu’à 0.5% 0.5–1.0% plus de 1.0%

2)

Périodicité des vidanges d’huile: suivant la première des clauses atteinte:

VDS-2

et

ACEA E7 3) ou VDS-2

et

Global DHD-1 ou VDS-2

et

API CH-4 ou VDS-2

et

API CI-4

VDS

et

ACEA E3 4) ou VDS

et

API CG-4 5)

400 heures ou 12 mois

300 heures ou 12 mois

200 heures ou 12 mois.

150 heures ou 12 mois

100 heures ou 12 mois

75 heures ou 12 mois

N. B. Des huiles minérales, synthétiques ou semi-synthétiques, peuvent être utilisées, à condition qu’elles répondent aux qualités d’huile stipulées ci-dessus.

1) When oil quality specifications are joined by ”and” the engine oil must fulfill both requirements.

2)

3)

4)

Si la teneur en soufre est supérieure à 1,0% de la masse, une huile ayant un indice total de base (TBN) >15 doit être utilisée.

ACEA E7 a remplacé ACEA E5, mais ACEA E5 peut être employée si disponible.

ACEA E3 peut être remplacé par ACEA E4, E5 ou E7.

5)

API CG-4 peut être remplacé par API CI-4.

VDS = Volvo Drain Specification

ACEA = Association des Constructeurs Européenne d’Automobiles

API = American Petroleum Institute

TBN = Total Base Number

Globla DHD = Global Diesel Heavy Duty

−−−−−30 −−−−−20 −−−−−10

±0 +10 20 30 40 o

C

−−−−−25

o

C

−−−−−15

o

C

SAE 10W/30

SAE 5W/30

SAE 15W/40

−−−−−10

o

C

SAE 20W/30

±0 o

C

+10 o

C

SAE 30

SAE 40

−−−−−22 −−−−−4 +++++14

32 50 68 86 104 o

F

Viscosité

La viscosité doit être choisie par rapport au tableau cicontre.

Nota : Les valeurs de température concernent une température ambiante constante.

* Concerne les huiles synthétique ou semi-synthétique

Quantité d’huile lors de vidange

Voir le chapitre « Caractéristiques techniques ».

56

Plus d'informations sur : www.dbmoteurs.fr

Maintenance : Système de lubrification

Huile moteur. Contrôle du niveau

Le niveau d’huile doit se situé entre les deux repères sur la jauge d’huile et devra être contrôlé quotidiennement, avant le démarrage.

Effectuer le remplissage d’huile par l’orifice approprié sur le côté du moteur (1). Vérifiez que le niveau est correct mais patientez une minute pour laisser l’huile s’écouler dans le carter d’huile.

IMPORTANT! Ne dépassez pas le repère supérieur de niveau maxi. Utilisez uniquement une qualité d’huile recommandée (voir page précédente).

Huile moteur. Vidange

Respectez les intervalles recommandés et remplacez le filtre à huile en même temps.

1.

Faites chauffer le moteur (facilite la vidange d’huile).

Arrêtez ensuite le moteur.

AVERTISSEMENT! L’huile et les surfaces chaudes peuvent provoquer des brûlures.

2.

Raccordez le conduit de refoulement de la pompe de vidange (Ø 12 mm) au tuyau de purge (1). Vidangez l’huile.

3.

Remplacez le filtre à huile et le filtre de dérivation (selon les instructions de la page suivante).

4.

Remplissez d’huile au niveau correct par l’orifice de remplissage sur le côté du moteur ou par l’orifice sur le cache-culbuteurs, (voir chapitre « Caractéristiques techniques » concernant les volumes d’huile).

IMPORTANT! Utilisez uniquement une qualité d’huile recommandée (voir page précédente).

5.

Démarrez le moteur et laissez-le tourner au ralenti.

Vérifiez que la lampe témoin indiquant une pression d’huile basse s’éteint et qu’il n’y a aucune trace de fuite se présente autour du filtre

IMPORTANT! Respectez toujours les intervalles de vidange recommandés.

6.

Arrêtez le moteur Patientez quelques minutes avant de vérifier le niveau d’huile. Faire l’appoint en cas de besoin

N. B. Déposez l’huile usée dans un centre de traitement spécialisé.

Plus d'informations sur : www.dbmoteurs.fr

57

Maintenance : Système de lubrification

Filtre à huile et filtre de dérivation. Échange

Le filtre à huile et le filtre de dérivation doivent être remplacés à chaque vidange.

N’oubliez pas de déposez l’huile usée dans un centre de traitement spécialisé.

AVERTISSEMENT! L’huile et les surfaces chaudes peuvent provoquer des brûlures.

1.

Placer un récipient de récupération sous la plaque antiprojections des filtres pour éviter les rejets d’huile.

2.

Nettoyez le support de filtre.

3.

Déposez le filtre de dérivation (1) et le filtre à huile (2) à l’aide d’un extracteur approprié.

4.

Vérifiez que les surfaces de contact sur le support de filtre sont propres et qu’aucun résidu de joint usé ne souille les surfaces.

5.

Lubrifiez les joints du nouveau filtre avec de l’huile moteur.

6.

Serrez les filtres neufs à la main jusqu’à ce qu’ils entrent en contact avec la portée. Serrez ensuite de ½ à ¾ de tour.

7.

Démarrez le moteur et vérifiez qu’il n’y a pas de fuites.

Contrôlez le niveau d’huile après avoir arrêté le moteur.

58

Plus d'informations sur : www.dbmoteurs.fr

Maintenance : Système à eau douce

Système à eau douce

Le système à eau douce correspond au système de refroidissement interne du moteur et permet au moteur de travailler à une température exacte. Il s’agit d’un système fermé qui doit toujours être rempli avec un mélange d’au moins 40% de liquide de refroidissement concentré et 60% d’eau pour assurer une bonne protection contre la corrosion interne, la cavitation et le gel.

Nous recommandons l’utilisation du mélange tout prêt « Volvo Penta Coolant, Ready Mixed », ou du liquide de refroidissement « Volvo Penta Coolant » (concentré) mélangé avec de l’eau propre conforme aux spécifications, voir «

Liquide de refroidissement. Mélange ». Le liquide de refroidissement de cette qualité est le seul qui est autorisé et adapté au produit Volvo Penta.

Le liquide de refroidissement doit contenir du glycol éthylène de bonne qualité avec une composition chimique adéquate pour assurer une bonne protection du moteur. Un produit anti-corrosion uniquement ne doit pas être utilisé dans les moteurs Volvo Penta. Ne jamais utiliser uniquement de l’eau comme liquide de refroidissement.

IMPORTANT ! Du liquide de refroidissement, de composition exacte, doit être utilisé toute l’année. Ceci s’applique

également où le risque de gel est inexistant, afin d’assurer au moteur une protection optimale contre la corrosion.

Des demandes en garantie sur le moteur et son équipement peuvent être refusées si un liquide de refroidissement inadéquat a été utilisé ou si les instructions de mélange du liquide de refroidissement n’ont pas être suivies.

N.B. Les additifs anticorrosion perdent de leur efficacité avec le temps et le liquide de refroidissement doit être vidangé, voir « Schéma d’entretien ». Le système de refroidissement devra être rincé lors de la vidange du liquide de refroidissement, voir « Système de refroidissement. Rinçage ».

A

« Volvo Penta Coolant » est un concentré de liquide de refroidissement qui doit être mélangé avec de l’eau. Il est spécialement étudié pour avoir un fonctionnement optimal des moteurs Volvo Penta et assurer une bonne protection contre la corrosion, les dégâts de cavitation et de gel.

« Volvo Penta Coolant, Ready Mixed » est un mélange tout prêt de liquide de refroidissement, 40% de « Volvo

Penta Coolant » et 60% d’eau. Ce mélange protège le moteur contre les dégâts de corrosion, de cavitation et de gel, jusqu’à environ –28°C (–18°F).

Plus d'informations sur : www.dbmoteurs.fr

59

Maintenance : Système à eau douce

Liquide de refroidissement. Mélange

AVERTISSEMENT! Tous les glycols sont des produits dangereux, pour la santé et pour l’environnement. A ne pas consommer!

Le glycol est inflammable.

IMPORTANT ! L’éthylène glycol ne doit pas être mélangé à d’autres types de glycol.

Mélanger:

40% de « Volvo Penta Coolant » (concentré)

avec 60% d’eau

Ce mélange protège de la corrosion interne, des dégâts de cavitation et du gel jusqu’à –28°C (-18°F). (Avec un mélange de glycol à 60%, le point de congélation peut

être abaissé à –54°C (-65°F)). Ne mélanger jamais plus de 60% de concentré (Volvo Penta Coolant) dans le liquide de refroidissement, la capacité de refroidissement en serait réduite d’où des risques de surchauffe et d’une protection moindre contre le gel.

IMPORTANT ! Le liquide de refroidissement doit

être mélangé avec de l’eau propre , utiliser de l’eau

distillée ou désionisée. L’eau doit être conforme aux exigences spécifiées par Volvo Penta, voir «

Qualité de l’eau ».

IMPORTANT ! Il est extrêmement important d’utiliser une concentration exacte de liquide de refroidissement pour remplir le système. Mélanger dans un récipient propre, spécifique, avant le remplissage du système de refroidissement. Faire attention à bien mélanger les liquides.

Qualité de l’eau

ASTM D4985:

Particules solides, total ................................ < 340 ppm

Dureté totale ................................................. < 9,5° dH

Chlore ........................................................... < 40 ppm

Sulfate ........................................................... < 100 ppm

Valeur pH ......................................................

5,5– 9

Silicium (conforme à ASTM D859) .............. < 20 mg SiO

2

/l

Fer (conforme à ASTM D1068) ................... < 0,10 ppm

Manganèse (conforme à ASTM D858) ....... < 0,05 ppm

Conductibilité (conforme à ASTM D1125) ... < 500 µS/cm

Contenu organique, COD

Mn

(conforme à

ISO8467) ...................................................... < 15 mg KMnO

4

/l

60

Plus d'informations sur : www.dbmoteurs.fr

Maintenance : Système à eau douce

Niveau du réfrigérant. Contrôle

AVERTISSEMENT! N’ouvrez jamais le bouchon de remplissage quand le moteur est chaud. Risque de projection de vapeur ou de liquide brûlant.

Vérifiez que le niveau du réfrigérant est à env. 5 cm audessous du plan d’étanchéité du bouchon, placé sur le vase d’expansion.

Si un vase d’expansion séparé est installé, le niveau de réfrigérant doit se situer entre les repères MIN et MAX.

Faites l’appoint de liquide le cas échéant, selon les instructions ci-après.

Réfrigérant moteur. Remplissage

AVERTISSEMENT! Arrêtez le moteur et laissez le refroidir avant le remplissage. Un liquide et des surfaces chaudes peuvent provoquer des brûlures.

IMPORTANT! Remplissez avec le même type de réfrigérant existant dans le système.

Appoint

Remplir de réfrigérant au niveau correct par l’ouverture de remplissage sur le vase d’expansion. Remplissez lentement pour laisser le temps aux bulles d’air d’être évacuées.

Si le système est entièrement vide, ou si le niveau est tellement bas qu’il est impossible de l’estimer à travers l’orifice de remplissage, le remplissage doit se dérouler selon la description dans le chapitre « Remplissage d’un système entièrement vide ».

Remplissage d’un système entièrement vide

1.

Mélangez suffisamment de réfrigérant dans un récipient avant le remplissage. Il est bon de noter que si des équipements tels qu’une installation de chauffage, un chauffe-eau etc., sont raccordés, il faudra en tenir compte lors du calcul de la quantité de mélange.

2.

Veillez également à ce que tout autre équipement raccordé au système de refroidissement du moteur

(chauffe-eau, réchauffeur etc.) soit purgé (ouvrez la vanne de commande de chauffage).

Plus d'informations sur : www.dbmoteurs.fr

61

Maintenance : Système à eau douce

3.

Remplir de liquide via l’ouverture de remplissage sur le vase d’expansion.

Remplir lentement pour que l’air puisse ressortir par l’ouverture de remplissage..

4.

Remplissez jusqu’à env. 5 cm au-dessous du plan d’étanchéité du bouchon.

5.

Démarrez le monteur et laissez le tourner environ 1 heure.

IMPORTANT! Le moteur ne doit pas démarré avant que le système soit purgé et rempli.

6.

Arrêtez le moteur et laissez-le refroidir. Vérifiez le niveau de réfrigérant et faites l’appoint si nécessaire.

1

F

Réfrigérant moteur. Vidange

AVERTISSEMENT! Arrêtez le moteur et laissez-le refroidir avant la vidange. Un liquide et des surfaces chaudes peuvent provoquer des brûlures.

AVERTISSEMENT! Le glycol est un produit nocif (ne pas ingérer).Récupérez le glycol usagé et déposezle dans un centre de recyclage spécialisé.

La vidange se fait via les robinets (F).

1.

Déposez le bouchon de remplissage (1) sur le vase d’expansion.

2.

Brancher un flexible adéquat à chaque robinet de vidange. Ouvrir les robinets et laisser le liquide de refroidissement s’écouler dans un bac adéquat.

IMPORTANT! Contrôlez que le liquide s’écoule facilement. Les dépôts éventuels à l’intérieur des robinets / bouchons doivent être enlevés.

3.

Vidangez également tout autre équipement raccordé au système de refroidissement à eau douce du moteur (chauffe-eau, réchauffeur etc.).

4.

Fermez tous les points de vidange.

F F F

62

Plus d'informations sur : www.dbmoteurs.fr

Maintenance : Système à eau douce

Système à eau douce. Rinçage

Afin d’éviter le risque de dépôts dans le système de refroidissement, ce qui impliquerait une réduction des performances du système, il est important de rincer ce dernier à l’occasion de la vidange du liquide réfrigérant.

1.

Vidangez le réfrigérant selon les indications précédentes.

2.

Placez un flexible dans l’ouverture de remplissage de l’échangeur thermique et rincez à l’eau douce.

3.

Continuez jusqu’à ce que l’eau qui ressort par les points de vidange soit propre.

4.

Refermez tous les points de vidange lorsque tout le liquide s’est écoulé du système.

5.

Remplissez de réfrigérant selon les instructions de la page précédente.

Plus d'informations sur : www.dbmoteurs.fr

63

Maintenance : Système à eau de mer

Système à eau de mer

Le système à eau de mer est le système de refroidissement externe du moteur. La pompe d’eau de mer aspire l’eau via la prise d’eau de mer et la refoule vers le radiateur d’air de suralimentation, l’échangeur thermique ainsi que le radiateur d’huile de l’inverseur . Le système est protégé contre la corrosion galvanique grâce à des anodes de zinc placées sur le radiateur d’air de suralimentation, l’échangeur thermique ainsi que sur le radiateur d’huile de l’inverseur.

AVERTISSEMENT! Lors d’intervention sur le système à eau de mer, il existe un risque de pénétration d’eau dans le bateau (si celui-ci est dans l’eau). Si une durit, un bouchon ou autre élément placés sous la ligne de flottaison, sont déposés, l’eau pénètre dans le bateau. Par conséquent, fermez toujours le soupape de fond. Si le bateau n’en est pas équipé, l’entrée d’eau doit être bloquée de manière sûre et fiable. Si cela n’est pas possible, le bateau devra

être mis en cale sèche.

S

Système à eau de mer. Vidange

En cas de risque de gel, le système à eau de mer doit être vidangé afin d’éviter les dommages qui s’ensuivent.

AVERTISSEMENT! Risque de pénétration d’eau dans le bateau lors d’intervention sur le système à eau de mer.

En guise d’alternative, il est également possible d’installer un système de chauffage homologué du compartiment moteur.

Purge :

1.

Fermez le soupape de fond.

2.

Raccordez un tuyau sur chaque point de vidange avant d’ouvroir les robinets (un à la fois).

3.

Vidangez les robinets/ les bouchons de vidange (S) un à un et laissez l’eau s’écouler.

Points de vidange :

– robinet à l’arrière de l’échangeur thermique

– robinet à l’arrière de l’radiateur aftercooler

IMPORTANT! Contrôlez que le liquide coule facilement. Les dépôts éventuels à l’intérieur des robinets /bouchons doivent être enlevés.

4.

Vidangez également tout autre équipement raccordé au système tel que le filtre d’eau de mer, la pompe de vidange, de cale etc.

5.

Le cas échéant, remontez le couvercle sur la pompe de cale / de rinçage et raccordez les durits.

6.

Fermez / montez tous les robinets et les bouchons de vidange avant de quitter le bateau.Zinkanoder.

S

64

Plus d'informations sur : www.dbmoteurs.fr

Z

1

Maintenance : Système à eau de mer

Anodes en zinc. Contrôle. Échange

AVERTISSEMENT! Risque de pénétration d’eau.

Fermez la soupape de fond avant toute intervention sur le système de refroidissement.

1.

Fermez la soupape de fond.

2.

Ouvrir le robinet de vidange (1) sur l’échangeur de chaleur et le robinet (2) sur le refroidisseur d’air de suralimentation. Vidanger l’eau de mer.

3.

Déposer les anodes de zinc (Z) sur l’échangeur et sur le refroidisseur d’huile de l’inverseur.

4.

Contrôlez les anodes et remplacez-les si elles sont usées à plus de 50 %. Autrement, nettoyez les anodes à l’aide d’une toile émeri, afin de retirer la couche d’oxydation.

IMPORTANT! N’utilisez jamais de brosse métallique ou d’autres outils en acier lors du nettoyage, ceux-ci risquent de détériorer la protection galvanique.

5.

Remontez les anodes en zinc. Veillez à ce que le contact métallique entre l’anode et les pièces du moteur soit suffisant.

6.

Fermez les robinets de vidange (1 et 2).

7.

Ouvrez la soupape de fond avant de lancer le moteur.

8.

Contrôlez l’étanchéité de l’ensemble.

Z

2

Plus d'informations sur : www.dbmoteurs.fr

65

Maintenance : Système à eau de mer

Roue à aubes. Contrôle. Échange

AVERTISSEMENT! Risque de pénétration d’eau.

Fermez la soupape de fond avant toute intervention sur le système de refroidissement.

1.

Déposez le carter de pompe. Retirez la roue à aubes au moyen d’une pince multiprise.

2.

Contrôlez l’état de la roue à aubes. Si celle-ci porte des traces de fissures ou d’autres défauts, remplacezla.

3.

Lubrifier le corps de pompe et l’intérieur du flasque au moyen d’une graisse hydrofuge (non agressive sur le caoutchouc). Placer la roue dans de l’eau chaude avant le montage pour simplifier sa manipulation.

4.

Enfoncer la roue en la faisant tourner (sens anti-horaire). L’arbre de pompe est muni d’un taraudage interne (M8) ; visser un goujon dans le tourillon de l’arbre et enfoncer la roue à l’aide de la rondelle et de l’écrou. Monter le couvercle avec un nouveau joint torique.

5.

Ouvrez la soupape de fond.

IMPORTANT! Ayez toujours un jeu de roue à aubes et de joints à bord.

Filtre à eau de mer. Contrôle / Nettoyage

Le filtre à eau de mer est proposé en option.

Lors de navigation dans des eaux relativement polluées, ou peuplées de beaucoup d’algues, le nettoyage doit se faire plus souvent que ce qui est indiqué sur le schéma de maintenance. On risque autrement de colmater le filtre avec les risques de surchauffe du moteur qui s’ensuivent.

AVERTISSEMENT! Risque de pénétration d’eau.

Fermez la soupape de fond avant toute intervention sur le système de refroidissement.

1.

Fermez la soupape de fond.

2.

Démontez le couvercle (1) et retirez l’élément filtrant.

3.

Nettoyez l’élément filtrant et le boîtier (2).

4.

Montez les pièces selon la figure ci-contre. Vérifiez les joints d’étanchéité et le joint torique. Remplacez le cas échéant.

5.

Ouvrez la soupape de fond et vérifiez qu’il n’y a pas de fuites.Inloppsrör.

66

Plus d'informations sur : www.dbmoteurs.fr

Maintenance : Système à eau de mer

Conduit d’arrivée. Contrôle de l’orifice de drainage

Lors du fonctionnement, de l’eau peut se condenser dans le refroidisseur d’air de suralimentation. L’eau de condensation s’évacue par un orifice sur le refroidisseur d’air de suralimentation.

Vérifier que l’orifice n’est pas obstrué.

IMPORTANT! Si une grande quantité d’eau s’écoule par le trou de drainage, le refroidisseur d’air de suralimentation devra être déposé et soumis à un essai sous pression.

Cette intervention doit être assurée par un atelier agréé.

Plus d'informations sur : www.dbmoteurs.fr

67

Maintenance : Système d’alimentation

Système d’alimentation

Utiliser uniquement un carburant du type indiqué dans les spécifications de carburant, voir Caractéristiques techniques. Observer une propreté absolue pendant le remplissage et pour les travaux sur le système d’alimentation.

Tous les travaux touchant les injecteurs doivent être réalisés par un atelier agréé.

AVERTISSEMENT! Risque d’incendie. Le travail sur le système d’alimentation doit être effectué sur un moteur froid. Des projections de carburant sur des surfaces chaudes ou des composants électriques peuvent provoquer un incendie. Déposer les chiffons imbibés de carburant conformément aux réglementations de sécurité.

AVERTISSEMENT! Le carburant chaud peut provoquer de graves brûlures.

1 2

Purge du système d’alimentation

Le système d’alimentation doit être purgé, par exemple après l’échange de filtre à carburant, si le réservoir de carburant a été entièrement vidé en conduisant et après des immobilisations de longue durée.

1.

Placer un bac adéquat sous le flexible de récupération.

2.

Retirer le bouchon de protection du raccord de purge

(1) sur le support de filtre.

3.

Ouvrir le raccord de purge et activer la pompe manuelle (2) jusqu’à ce que le carburant s’écoule sans présence de bulles d’air. Fermer et serrer le raccord de purge pendant que le carburant s’écoule.

4.

Replier le flexible et remettre le bouchon de protection sur le raccord de purge.

5.

Démarrer le moteur et le laisser tourner au ralenti durant quelques minutes de manière à évacuer l’air restant dans le circuit. Vérifier l’étanchéité.

3

4

Filtre à carburant

Vidange du séparateur d’eau

AVERTISSEMENT! Le carburant chaud peut provoquer de graves brûlures.

1.

Mettre un bac adéquat sous le filtre.

2.

Ouvrir le robinet de drainage (3) et vider l’eau ainsi que les impuretés du séparateur d’eau (1) en pompant avec la pompe d’amorçage (4) jusqu’à ce que du carburant propre s’écoule.

68

Plus d'informations sur : www.dbmoteurs.fr

4

3

5

1 2

Maintenance : Système d’alimentation

Echange du filtre à carburant

Moteur arrêté!

Filtres simples ou commutables

1.

Fermer le/les robinets de carburant.

2.

Nettoyer le support de filtre et mettre un bac adéquat sous le filtre à carburant.

3.

Décharger la pression à l’intérieur du filtre en commençant par ouvrir le robinet de drainage (3) au fond du séparateur d’eau puis le purgeur (1) pour vider le carburant du filtre.

AVERTISSEMENT! Risque de pression élevée, ouvrir le robinet de drainage avec précautions. Le carburant chaud peut être projeté dans une direction inattendue.

4.

Enlever les câbles (5) du séparateur d’eau (4) et dévisser le séparateur d’eau du filtre.

5.

Dévisser le filtre. Utiliser une clé à filtre si nécessaire.

6.

Nettoyer les surfaces d’étanchéité sur le support de filtre. Vérifier que le filtre est propre et que les bagues d’étanchéité ne sont pas endommagées. Humidifier les bagues d’étanchéité avec de l’huile moteur, même le joint d’étanchéité qui est placé derrière le filetage au centre du filtre.

N.B. Ne pas remplir le filtre neuf de carburant avant le montage. Des impuretés peuvent pénétrer dans le système et provoquer de graves dégâts et des dysfonctionnements.

7.

Visser le filtre neuf à la main jusqu’à ce que le joint effleure juste la surface d’étanchéité. Serrer ensuite d’un demi tour supplémentaire. Remettre le séparateur d’huile en place ainsi que les câbles. Fermer le robinet de drainage.

8.

Ouvrir le robinet de carburant principal.

9.

Ouvrir le purgeur et pomper avec la pompe d’amorçage (2) jusqu’à ce que du carburant s’écoule sans bulles d’air. Fermer le purgeur pendant que le carburant s’écoule.

10. Enlever le flexible et remettre le bouchon de protection sur le purgeur.

11. Démarrer le moteur et vérifier qu’il n’y a pas de fuites.

Plus d'informations sur : www.dbmoteurs.fr

69

Maintenance : Système d’alimentation

2

Préfiltre à gazole

Le préfiltre à gazole fourni par Volvo Penta est un équipement qui s’adapte aussi bien sur les filtres de version simple ou double.

Préfiltre à gazole. Contrôle

Le filtre double est équipé d’un manomètre (1) qui indique le moment où il faut changer l’élément filtrant.

Les éléments filtrants doivent être remplacés selon les instructions du schéma de maintenance ou dès que le manomètre indique une dépression de 6 à 10 pouces de mercure au ralenti ou de 16 à 20 pouces de mercure en régime maxi / moteur sous charge.

AVERTISSEMENT! Un moteur en marche représente un danger permanent. Attention aux pièces en rotation et aux surfaces chaudes.

Vidange

Placer un récipient approprié sous le filtre. Vidanger l’eau et les impuretés à travers le bouchon (2).

Préfiltre à gazole. Échange de l’élément filtrant

Le préfiltre à gazole / séparateur d’eau fourni par Volvo

Penta est un équipement qui s’adapte aussi bien sur les filtres de version simple ou double.

L’élément filtrant du double filtre se remplace pendant que le moteur tourne, ceci en obturant l’arrivée du gazole sur un filtre à la fois.

Le débit de gazole se règle en amenant la poignée (1) dans les positions suivantes :

A: Position de marche normale (les deux filtres sont en service)

B: L’élément filtrant du filtre de gauche peut être remplacé.

C: L’élément filtrant du filtre de droite peut être rem placé.

D: Les deux filtres sont fermés.

70

Plus d'informations sur : www.dbmoteurs.fr

Maintenance : Système d’alimentation

Remplacement des éléments filtrants

Si le moteur est arrêté, fermer les robinets de carburant du réservoir avant de remplacer les filtres. Si le moteur tourne, couper l’arrivée de carburant à l’aide de la poignée

(1) placée sur le filtre.

1.

Placer un récipient approprié sous les filtres et fermer le filtre à remplacer.

2.

Desserrer la poignée en T (2) et déposer le couvercle

(3).

3.

Retirer délicatement l’élément filtrant dans un mouvement tournant.

4.

Vidanger l’eau et les impuretés à travers le bouchon de vidange (4).

5.

Monter un nouvel élément filtrant et remplir le boîtier avec du carburant propre.

6.

Remplacer le joint du couvercle et le joint torique de la poignée en T. Humidifier le joint et le joint torique avec du carburant avant de les monter.

7.

Monter le couvercle et le serrer à la main.

8.

Essuyer toute trace de carburant sur l’écran thermique.

9.

Remplacer l’élément filtrant de l’autre filtre de la même manière.

10. Ouvrir les robinets de carburant et amener la poignée en position de service normal. Vérifier l’étanchéité de l’ensemble.

Plus d'informations sur : www.dbmoteurs.fr

71

Maintenance : Système électrique

Système électrique

Le moteur est équipé d’un système électrique bipolaire avec un alternateur à courant alternatif. La tension d’alimentation est de 24 V.

AVERTISSEMENT! Arrêtez toujours le moteur et coupez l’alimentation électrique à l’aide des interrupteurs principaux, avant toute intervention sur le système électrique. Le courant de terre relié au réchauffeur moteur, au chargeur de batterie ou à tout autre équipement électrique monté sur le moteur, doit être également coupé.

Interrupteurs principaux

L’alimentation en courant ne doit jamais être coupée avec les interrupteurs principaux avant que le moteur soit arrêté. Dans tout autre cas, l’alternateur peut être détruit. Pour les mêmes raisons, les circuits de charge ne doivent pas

être commutés lorsque le moteur est en marche.

IMPORTANT! Ne coupez jamais le courant avec les interrupteurs principaux lorsque le moteur tourne.

Fusibles

Le moteur est équipé de deux disjoncteurs entièrement automatiques. Les disjoncteurs coupent le courant en cas de surcharge du système électrique.

S’il n’est pas possible de démarrer le moteur ou si les instruments cessent de fonctionner en cours de marche, il se peut que le disjoncteur ait été activé. Réarmer en appuyant sur le disjoncteur.

Si la panne persiste, identifier les codes clignotants et prendre les mesures requises.

IMPORTANT ! Toujours rechercher l’origine d’une surcharge !

Système EVC

Le système EVC est protégé par les disjoncteurs du moteur.

IMPORTANT ! Toujours rechercher l’origine d’une surcharge !

Connexions électriques

Vérifiez que toutes les connexions électriques sont sèches et exemptes d’oxydation et qu’elles sont correctement serrées. Pulvérisez un produit hydrofuge sur les connexions, si besoin est (Volvo Penta Universal oil).

72

Plus d'informations sur : www.dbmoteurs.fr

Maintenance : Système électrique

Batteries. Maintenance

AVERTISSEMENT! Risques d’explosion et d’incendie. Évitez toute flamme nue ou étincelles électriques à proximité des batteries.

AVERTISSEMENT! Une installation erronée des câbles de batterie peut entraîner une étincelle qui, à son tour, peut être suffisante pour faire exploser la batterie.

AVERTISSEMENT! Les batteries contiennent un

électrolyte extrêmement corrosif. Protégez les yeux, la peau et les vêtements lors de charge ou de tout autre manutention des batteries. Utilisez toujours des lunettes et des gants de protection. En cas de contact du liquide avec la peau, lavez immédiatement avec beaucoup d’eau et du savon. En cas de contact avec les yeux, rincez abondamment avec de l’eau et consultez immédiatement un médecin.

Accouplement / désaccouplement

Lors d’accouplement de batterie, branchez d’abord le câble rouge (+) à la borne (+) de la batterie. Branchez ensuite le câble noir (–)à la borne (–) de la batterie.

Lors de désaccouplement, débranchez d’abord le câble noir (–) et ensuite le rouge (+).

Nettoyage

Maintenez les batteries sèches et propres. Les impuretés et l’oxydation sur les batteries et les bornes de batteries risquent d’entraîner un courant de fuite, une chute de tension ou une décharge, surtout par temps humide. Nettoyez les bornes de batterie et les cosses de câbles à l’aide d’une brosse en laiton. Serrez fermement les cosses de câble et pulvérisez-les avec un produit anticorrosion ou de la vaseline.

Niveau de l’électrolyte

Le niveau de l’électrolyte doit se trouver entre 5 et 10 mm au-dessus des plaques. Parfaire le remplissage avec de l’eau distillée en cas de besoin.

Après remplissage, la batterie doit être chargée au moins

30 minutes, soit en la connectant à un chargeur, soit en faisant tourner le moteur au ralenti accéléré.

N. B. Certaines batteries sans entretien comportent des instructions spécifiques qu’il faut respecter.

IMPORTANT! N’invertissez jamais la polarité lorsque vous connectez les câbles de batterie.

Plus d'informations sur : www.dbmoteurs.fr

73

Maintenance : Système électrique

Batteries. Charge

AVERTISSEMENT! Risques d’explosion. Lors de charge, il y a formation d’un gaz inflammable. Évitez toute flamme nue ou étincelles électriques à proximité des batteries. Assurez une bonne ventilation.

AVERTISSEMENT! Les batteries contiennent un

électrolyte extrêmement corrosif. Protégez les yeux, la peau et les vêtements lors de charge ou de tout autre manutention des batteries. Utilisez toujours des lunettes et des gants de protection. En cas de contact du liquide avec la peau, lavez immédiatement avec beaucoup d’eau et du savon. En cas de contact avec les yeux, rincez abondamment avec de l’eau et consultez immédiatement un médecin.

Une batterie déchargée doit être rechargée. Après une immobilisation prolongée du bateau, la batterie doit être chargée et ensuite éventuellement rechargée (voir recommandations du fabricant). Une batterie déchargée risque de s’endommager et peut de plus geler en cas de froid intense.

IMPORTANT! Respectez minutieusement les recommandations du fabricant. Afin d’éviter les risques de corrosion électrochimique lors d’utilisation de chargeur indépendant, débranchez les câbles de batterie avant de raccorder le chargeur.

Pendant la charge, dévissez les bouchons des cellules sans les retirer de leurs orifices respectifs. Assurez une bonne ventilation en cas de recharge dans un local clos.

AVERTISSEMENT! Coupez toujours le courant de charge avant de débrancher les connecteurs de charge. N’invertissez jamais la polarité. Risque de formation d’étincelle et d’explosion.

La « charge rapide » de batterie répond à des prescriptions spéciales. Le chargement rapide de batterie risque d’écourter la durée de vie des batteries et doit par conséquent être évité.

74

Plus d'informations sur : www.dbmoteurs.fr

Maintenance : Système électrique

Soudage électrique

Retirez les câbles positif et négatif des batteries. Débranchez ensuite tous les connecteurs de l’alternateur.

Déconnectez également le contact EVC de l’unité de commande. Appuyer sur la languette de blocage et débrancher le connecteur.

Branchez la pince à soudure au composant à souder et le plus proche possible du point de soudure. La pince ne doit jamais être branchée sur le moteur ni de manière que le courant puisse passer par un palier quelconque.

IMPORTANT! Après le soudage, rebranchez toujours le contact EVC et les fils électriques de l’alternateur avant de rebrancher les câbles de batterie.

Installations électriques

Une intervention électrique erronée peut générer des courants de fuite, lesquels réduisent à leur tour l’efficacité de la protection galvanique de l’hélice, de l’arbre d’hélice, de la mèche de gouvernail, de la quille etc. et causent des dommages dus à la corrosion électrochimique.

IMPORTANT! Toute intervention sur le circuit basse tension ne doit être effectué que par un personnel qualifié. Les interventions d’installation ou de maintenance sur l’équipement électrique de rive doivent

être uniquement effectuées par des électriciens autorisés à travailler sur des installations haute tension.

Toujours respecter les points suivants :

1.

Si le système électrique est relié à une alimentation de rive, la mise à la masse doit toujours se faire à terre et non sur le bateau. En outre, l’équipement de rive doit être doté d’un relais de mise à la terre.

L’équipement de rive (transformateur, convertisseur, chargeur de batterie etc.) doit être prévu pour un usage en milieu marin pour lequel la partie haute ten-

sion est isolée de manière galvanique de la partie basse tension.

2.

Les câbles électriques doivent être tirés et serrés de manière à ne pas être exposés à l’abrasion, à l’humidité ou à l’eau de cale dans l’âme de carlingue.

Plus d'informations sur : www.dbmoteurs.fr

75

Maintenance : Système électrique

1

3.

La masse de protection pour par ex. les équipements de radio ou de navigation, le gouvernail, les échelles ou tout autre équipement comportant des câbles séparés de mise à la masse de protection, devront être regroupés en un raccord de masse commun, séparé du groupe de propulsion ou d’inversion.

IMPORTANT! N’utilisez jamais le moteur ou l’inverseur comme plan de mise à la masse.

4.

La batterie doit comporter un interrupteur principal raccorder au plus (+) de la batterie. L’interrupteur principal doit interrompre le courant alimentant tous les composants consommateurs d’électricité et doit

être mis hors tension lorsque le bateau n’est pas en service.

5.

Si une batterie supplémentaire est utilisée, un interrupteur principal (1) doit se trouver entre la borne (+) de la batterie supplémentaire et le bornier de fusible de l’équipement électrique du bateau. L’interrupteur principal doit interrompre le courant alimentant tous les composants consommateurs d’électricité et doit

être mis hors tension lorsque le besoin en courant est terminé. Tout l’équipement relié à la batterie supplémentaire doit comporté un interrupteur séparé.

Lors de charge simultanée de deux circuits de batterie indépendants, un répartiteur de charge séparé

(option) doit être relié à l’alternateur standard.

76

Plus d'informations sur : www.dbmoteurs.fr

Inverseur

2

1

Maintenance : Inverseur

Niveau d’huile. Contrôle et remplissage

Contrôle

Le niveau d’huile doit s’effectuer lorsque l’inverseur a atteint sa température de service, moteur tournant au ralenti et la commande en position point mort.

AVERTISSEMENT! S’approcher ou travailler sur un moteur qui tourne comporte un certain risque. Attention aux pièces en rotation et aux surfaces chaudes.

Retirez et essuyez la jauge d’huile (1) et replacez-la dans l’inverseur. Retirez la jauge à nouveau et vérifiez le niveau d’huile. Un niveau d’huile correcte se situe entre les repères MIN et MAX.

Remplissage

En cas de besoin, l’appoint d’huile se fait par l’orifice de remplissage (2) situé sur le dessus de l’inverseur. Qualité d’huile et volume : voir le chapitre « Caractéristiques techniques ».

IMPORTANT! Ne remplissez jamais l’inverseur audessus du niveau recommandé.

Tamis d’huile. Nettoyage

AVERTISSEMENT! S’approcher ou travailler sur un moteur qui tourne comporte un certain risque. Attention aux pièces en rotation et aux surfaces chaudes.

1.

Déposez le bouchon / le couvercle et retirez minutieusement le tamis (1) du boîtier.

IMPORTANT! Observez une grande propreté !

L’inverseur ne doit pas être contaminé.

2.

Nettoyez le filtre et les autres éléments dans du pétrole lampant.

3.

Remontez les pièces avec précision.

4.

Serrez le bouchon / la vis.

5.

Démarrez le moteur et vérifiez l’étanchéité.

1

Plus d'informations sur : www.dbmoteurs.fr

77

Maintenance : Inverseur

Huile. Vidange

1.

Retirez la jauge de niveau. Branchez un flexible de la pompe de vidange d’huile au tube de la jauge d’huile de l’inverseur.

2.

Vidangez l’huile dans un récipient et replacez la jauge d’huile.

3.

Faites le plein au niveau requis. Qualité d’huile et volume : voir le chapitre « Caractéristiques techniques ».

IMPORTANT! Ne remplissez jamais l’inverseur au-dessus du niveau recommandé.

4.

Démarrez le moteur jusqu’à ce que l’inverse atteigne sa température de service.

5.

Vérifiez le niveau d’huile, voir description page précédente.

Filtre à huile. Échange

AVERTISSEMENT! S’approcher ou travailler sur un moteur qui tourne comporte un certain risque. Attention aux pièces en rotation et aux surfaces chaudes.

Inverseur ZF

1.

Placer un récipient sous le filtre de manière à éviter tout risque de déversement.

2.

Devissez le filtre à huile avec l’outil approprié.

3.

Vérifiez que les surfaces de contact du support de filtre.

4.

Lubrifiez le joint du nouveau filtre avec de l’huile moteur.

5.

Vissez en place à la main jusqu’à ce que le joint entre en contact avec le support de filtre. Parfaites le serrage à la main d’un ¾ de tour supplémentaire.

6.

Faites l’appoint d’huile.

7.

Démarrez le moteur et contrôlez l’étanchéité.

8.

Vérifiez le niveau d’huile selon les instructions de la page précédente.

Étanchéité. Graissage

Concerne uniquement l’inverseur Twin Disc

Lubrifiez l’étanchéité sur le palier de sortie (là où se trouve le graisseur) avec pistolet graisseur et avec un lubrifiant à base de lithium, par ex. Mobilux EP2, Statoil

Uniway EP2N, Texaco Multifak EP2, Q8 Rembrandt EP2.

78

Plus d'informations sur : www.dbmoteurs.fr

Conservation du moteur

La conservation du moteur doit s’effectuer dans le cas où un moteur et son équipement restent immobilisés plus de deux mois, ceci pour éviter que ses composants se détériorent. Il est important de réaliser cette opération de manière adéquate et de n’oublier aucun détail. Nous avons par conséquent établi une liste de contrôle reprenant les points les plus importants.

Avant de mettre le bateau en cale sèche pour une période prolongée, demandez à un atelier agréé Volvo Penta d’effectuer une révision du moteur et de l’équipement, de manière à réparer les problèmes éventuels et de remettre en ordre l’équipement avant la prochaine mise en service.

AVERTISSEMENT! Avant de commencer tout travail d’entretien, veuillez lire attentivement le chapitre « Maintenance ». Vous y trouverez toutes les recommandations permettant d’effectuer les opérations de manière sûre et correcte.

Certaines huiles de conservation sont inflammables. D’autres sont également nocives pour la santé. Veillez à travailler dans une pièce bien aérée. Utilisez un masque protecteur lors de travaux de pulvérisation.

IMPORTANT! En cas de lavage haute pression, ne dirigez jamais le jet sur les joints, les conduites en caoutchouc ou les composants électriques. N’utilisez jamais la haute pression pour laver le moteur.

Conservation

Faites chauffer le moteur à sa température de service et vérifiez que le niveau d’huile de l’inverseur atteint le repère supérieur (MAX) sur la jauge d’huile. Arrêtez le moteur.

Immobilisation inférieure à 8 mois : vidangez l’huile et le filtre à huile de lubrification du moteur et faites chauffer le moteur, une fois la vidange terminée.

Immobilisation supérieure à 8 mois : utilisez de l’huile de conservation pour les systèmes de lubrification et d’alimentation. Voir les instructions page sui-

vante.

Vérifiez le niveau antigel du réfrigérant du moteur.

Faites l’appoint le cas échéant ou vidangez le système.

Fermez la soupape de fond et vidangez l’eau du système à eau de mer.

Déposez la roue à aubes de la pompe à eau de mer.

Conservez la roue dans un endroit frais, dans un sac plastique clos.

Vidangez l’eau et les impuretés éventuelles du réservoir de gazole. Remplissez le réservoir au maximum pour éviter les risques de condensation.

Débranchez les câbles de batteries. Nettoyez et chargez ces dernières. Effectuez une charge d’entretien au cours de la période d’immobilisation. Une batterie déchargée risque de geler et d’éclater.

Nettoyez le moteur. N’utilisez jamais la haute pression pour laver le moteur. Effectuez les retouches de peinture avec la laque d’origine Volvo Penta.

Pulvérisez une couche de protection hydrofuge sur les composants du système électrique.

Vérifiez tous les câbles de commande et protégez-les contre la corrosion.

Fixez une étiquette sur le moteur portant la date, le type de conservation ainsi que l’huile de conservation.

Recouvrez la prise d’air du moteur, l’ouverture des gaz d’échappement et le moteur, si nécessaire.

Plus d'informations sur : www.dbmoteurs.fr

79

Conservation

Procédures de remise en service

Retirez la protection éventuelle sur le moteur, la prise d’air et le tuyau d’échappement.

Le cas échéant, remplissez le moteur d’huile de qualité appropriée. Montez un nouveau filtre à huile, si cela n’a pas été effectué lors de la conservation.

Vérifiez s’il y a de l’huile dans l’inverseur.

Montez de nouveaux filtres à gazole et purgez le système d’alimentation.

Vérifiez la tension des courroies.

Vérifiez l’état des durits et contrôlez le serrage des colliers.

Fermez les robinets de vidange et montez les bouchons de vidange.

Montez la roue à aubes dans la pompe à eau de mer.

Vérifiez le niveau du réfrigérant et le niveau de la protection antigel. Faites l’appoint si nécessaire.

Branchez les batteries chargées.

Ouvrez le soupape de fond.

Démarrez le moteur (si le bateau est dans l’eau) et faites-le chauffer au ralenti haut avant de monter en charge.

Vérifiez l’étanchéité en ce qui concerne le liquide réfrigérant, l’huile et le gazole.

Contrôlez le niveau d’huile dans l’inverseur. Faites l’appoint si nécessaire.

Conservation des systèmes de lubrification et d’alimentation en cas d’immobilisation supérieure à 8 mois :

2

Vidangez le moteur et remplissez-le ensuite d’huile

de conservation* à un niveau légèrement supérieur au repère MIN sur la jauge d’huile.

Reliez les conduits de gazole, aspiration (1) et retour (2) à un récipient rempli avec 1/3 d’huile de

conservation* et 2/3 de gazole.

Purgez le système d’alimentation.

1

80

Plus d'informations sur : www.dbmoteurs.fr

En cas de défaillance

En dépit d’un entretien régulier en conformité avec le schéma de maintenance et à une utilisation selon les règles, des défaillances auxquelles il faudra remédier au plus vite peuvent toujours survenir sur un bateau. Ce chapitre donne quelques conseils sur les mesures à prendre pour résoudre les problèmes éventuels.

Pour certains types d’anomalies, des fonctions de sécurité sont activées en vue de protéger le moteur. Les cas suivants peuvent se présenter :

Le moteur ne peut pas démarrer

L’inverseur en position neutre (débrayé) et le régime du moteur limité à 1000-1200 tr/min selon le modèle.

Le moteur s’arrête

Faire clignoter les codes d’erreur éventuels et prendre les mesures requise conformément aux chapitres « Fonction de diagnostic » et « Codes d’erreur ».

Démarrage à l’aide de batteries auxiliaires

AVERTISSEMENT ! Veillez à bien aérer. Les batteries génèrent un gaz détonant qui est extrêmement inflammable et explosif. Un court-circuit, le contact avec une flamme nue ou des étincelles peuvent engendrer une forte explosion.

AVERTISSEMENT ! Lors du montage de batteries, veillez

à ne jamais intervertir la polarité. Risque de formation d’étincelles et d’explosion.

1.

Vérifiez que la tension nominale de la batterie auxiliaire correspond à la tension d’alimentation du moteur.

2.

Branchez le câble auxiliaire rouge à la borne (+) de la batterie déchargée et ensuite à la borne (+) de la batterie auxiliaire.

3.

Branchez ensuite le câble noir sur la borne (-) de la batterie auxiliaire puis sur un point légèrement éloigné des batteries déchargées, par ex. à hauteur du raccordement du câble négatif du démarreur.

AVERTISSEMENT ! Le câble noir de démarrage (-) ne doit en aucun cas entrer en contact avec le raccordement positif (+) du démarreur.

4.

Démarrez le moteur et tournez au ralenti environ 10 minutes afin de charger la batterie.

AVERTISSEMENT ! S’approcher ou travailler sur un moteur en marche comporte toujours des risques.

Attention aux pièces en rotation et aux surfaces chaudes.

AVERTISSEMENT ! Ne touchez pas aux connexions durant la phase de démarrage : Risque de brûlures graves. Ne vous penchez pas au-dessus des batteries.

5.

Arrêtez le moteur. Déposez les câbles exactement dans l’ordre inverse de leur branchement.

Plus d'informations sur : www.dbmoteurs.fr

81

En cas de défaillance

1

2

Changement de marche de secours

En cas de panne empêchant de manœuvrer l’inverseur/la transmission (changement de marche) à l’aide du levier de commande, il est possible de changer de marcher manuellement selon la description ci-après.

Nota Les descriptions concernent uniquement un inverseur/ une transmission à command électronique.

AVERTISSEMENT ! Lorsque cette fonction de secours est utilisée, la marche avant est verrouillée. Veuillez noter que l’inverseur/la transmission ne peut pas être débrayé à l’aide de la commande. La marche avant peut uniquement être interrompue en arrêtant le moteur via le l’interrupteur à clé ou le bouton d’arrêt, le cas échéant.

1.

Arrêtez le moteur et retire la clé de contact.

2.

Notez sur quelle vanne (P ou S) le conduit marqué « Primary » est connecté. Desserrez ensuite les contacts (1 et 2) des électrovannes.

3.

Retirez l’écrou de recouvrement de la vanne que vous voulez relier au conduit « Primary ».

4.

Appuyez sur le bouton (A) sur la vanne.

5.

Tournez le bouton d’un ½ tour en sens anti-horaire (le bouton est repoussé par un ressort).

L’inverseur et à présent connecté pour la marche avant et ne peut pas être débrayé à laide du levier de commande.

82

Plus d'informations sur : www.dbmoteurs.fr

En cas de défaillance

Recherche de pannes

Un certain nombre de symptômes et de diagnostics probables de panne sont décrits dans le tableau ci-dessous. Dans le cas où vous ne pouvez pas réparer vous-même, faites toujours appel à votre revendeur agréé Volvo Penta.

AVERTISSEMENT! Avant de commencer, lisez attentivement les prescriptions de sécurité relatives à la maintenance et au service dans le chapitre « Précautions de sécurité ».

Symptômes et diagnostics probables

Le témoin de bouton de diagnostic clignote

Le moteur continue de tourner

Le démarreur ne tourne pas

Le démarreur tourne lentement

Le démarreur tourne normalement mais le moteur ne démarre pas

Le moteur tourne mais s’arrête de nouveau

Le moteur n'atteint pas le bon régime à pleins gaz

Le moteur tourne irrégulièrement

Le moteur vibre

Consommation de gazole élevée

Fumées d'échappement noires

Fumées d'échappement bleues ou blanches

Pression d'huile de lubrification trop basse

Température de réfrigérant moteur trop élevée

Température de réfrigérant moteur trop basse

Charge nulle ou faible

Voir chapitre « Information diagnostic »

2, 4, 5, 7

1, 2, 3, 4, 5, 6, 8, 9, 10, 11, 36, 38, 39

1, 2

12, 13, 14, 15, 38

12, 13, 14, 15, 19, 38

13, 14, 15, 16, 17, 18, 19, 20, 23, 33, 37, 38

14, 15

24

16, 17, 21

19

20, 21, 34

22

25, 26, 27, 28, 29, 30, 31, 32, 40

31

2, 35

1. Batteries déchargées

2.

Mauvais contact / circuit ouvert fils électriques

3.

Interrupteur principal désaccouplé

4.

Un des fusibles semi-automatiques dans le boîtier est déclenché

5.

Contact à clé défectueux

6.

Levier de commande non en position point mort/poste de commande non activé

7.

Panne de relais d’arrêt

8.

Panne de relais principal

9.

Panne de relais de démarrage

10.

Panne de relais de démarreur

11.

Panne de démarreur/électrovanne

12.

Panne sèche

– robinets de gazole fermés

– réservoir gazole vide / le réservoir branché n’est pas le bon.

13.

Filtres à gazole colmatés (présence d’impuretés ou de calamine par température basse extérieure)

14.

Présence d’air dans le système d’alimentation

15.

Eau / impuretés dans le gazole

16.

Charge anormale sur le bateau

17.

Présence de végétation sous la coque/ hélice

18.

Panne d’injecteur / diffuseur

19.

Admission d’air au moteur insuffisante

– filtre à air colmaté

– fuites d’air entre le turbocompresseur et le collecteur d’admission

– présence d’impuretés dans la partie compression du turbo

– turbocompresseur défectueux

– mauvaise aération du compartiment moteur

20.

Température du réfrigérant trop élevée

21.

Température du réfrigérant trop basse

22.

Niveau d’huile de lubrification trop bas

23.

Hélice défectueuse / non appropriée

24.

Suspension moteur défectueuse

25.

Quantité de réfrigérant trop faible

26.

Air dans le système de refroidissement

à eau douce

27.

Panne de pompe de circulation

28.

Soupape de fond fermée

29.

Entrée d’eau de mer / filtre colmatés

30.

Pompe à eau de mer défectueuse

(roue à aubes)

31.

Thermostat défectueux

32.

Élément d’échangeur thermique colmaté

33.

Refroidisseur d’air de charge colmaté

34.

Niveau d’huile de lubrification trop élevé

35.

Les courroies de l’alternateur patinent

36.

Présence d’eau dans le moteur

37.

Contre-pression importante dans le système d’échappement

38.

Codes d’erreur enregistrés*

39.

Vérifier que le bouton d’arrêt d’urgence est en position de service (non appuyé).

40.

La courroie d’entraînement du moteur patine

* Voir chapitre « Fonction de diagnostic » pour plus d’information.

Plus d'informations sur : www.dbmoteurs.fr

83

En cas de défaillance

Fonction de diagnostic

La fonction de diagnostic surveille et contrôle que le moteur, la transmission/inverseur et le système EVC fonctionnement normalement.

La fonction de diagnostic assure les tâches suivantes :

Détecter et localiser les anomalies

Signaler la détection des anomalies

Servir de guide lors de la recherche de pannes

Protéger le moteur et assurer un fonctionnement minimal des commandes en cas de dysfonctionnement sérieux

Indication d’anomalie

Si la fonction de diagnostic détecte un dysfonctionnement, le pilote est informé par le biais du clignotement du témoin lumineux du bouton de diagnostic. Appuyez sur le bouton D au tableau de commande pour valider l’alarme.

Le témoin d’avertissement concerné reste allumé dès que l’erreur a été validée.

La fonction de diagnostic influe sur le fonctionnement du moteur de la manière suivante :

1.

La fonction de diagnostic a détecté une défaillance de moindre importance qui ne risque pas d’endommager le moteur.

Symptôme : Le fonctionnement du moteur reste inchangé

2.

La fonction de diagnostic a détectée une défaillance sérieuse qui ne risque pas d’endommager le moteur immédiatement (par ex. température de refroidissement excessive) :

Symptôme : La puissance du moteur est réduite jusqu’à ce que la valeur d’origine soit rétablie

3.

La fonction de diagnostic a détectée une défaillance sérieuse qui va engendrer la panne du moteur.

Symptôme : Le moteur s’arrête

4.

La fonction de diagnostic a détectée une défaillance sérieuse qui rend impossible la commande du moteur.

Symptôme : L’inverseur est désaccouplé et le régime moteur est ramené à 1000 tr/min.

Il est possible d’utiliser le changement de marche de secours : Voir le chapitre « Changement de marche de secours ».

84

Plus d'informations sur : www.dbmoteurs.fr

En cas de défaillance

Message de dysfonctionnement du moteur et du système EVC

Si la fonction de diagnostic découvre un dysfonctionnement, elle avertit le pilote par le témoin du bouton de diagnostic qui clignote, une fenêtre s’affiche et le buzzer ne se déclenche pas.

Pour accuser réception de l’alarme, appuyer sur une touche quelconque de l’afficheur. Dès qu’un accusé de réception a été effectué pour un défaut, le voyant concerné reste allumé. Appuyer sur une touche quelconque de l’afficheur pour avoir la liste d’alarmes.

N.B. Un accusé de réception doit être effectué pour valider l’alarme et pouvoir démarrer le moteur.

STOP apparaît

Une panne grave est survenue si l’indication STOP s’affiche en cours de fonctionnement.

N.B. Accuser réception de l’alarme et arrêter immédiatement le moteur.

Passer à la liste des alarmes et relever le code de défaut.

Il est également recommandé de relever le code de défaut en comptant les flashes sur le panneau de commande.

Pour de plus amples informations concernant les origines et les conséquences des codes de défaut, voir le chapitre

« Registre des codes de défaut ».

Warning apparaît

Un défaut est survenu si un avertissement s’affiche en cours de fonctionnement.

Accuser réception de l’alarme.

Passer à la liste des alarmes et relever le code de défaut.

Il est également recommandé de relever le code de défaut en comptant les flashes sur le panneau de commande.

Pour de plus amples informations concernant les origines et les conséquences des codes de défaut, voir le chapitre

« Registre des codes de défaut ».

Plus d'informations sur : www.dbmoteurs.fr

85

En cas de défaillance

Liste des alarmes

La fenêtre de la liste des alarmes contient les alarmes déjà validées par un accusé de réception (texte noir sur fond gris) et les nouvelles alarmes non validées par un accusé de réception (texte gris sur fond noir).

- Numéro d’index de l’alarme (dans l’ordre de la réception).

- De quel moteur provient l’alarme (Tribord, Bâbord).

- L’origine du défaut (Source Node).

La liste d’alarme pourra défiler si elle est plus grande que la dimension de l’écran.

La touche d’accusé de réception « acc » va envoyer un message d’accusé de réception pour toutes les alarmes en même temps. Il est impossible de quitter l’affichage sans avoir accusé réception de toutes les alarmes.

En appuyant sur la touche d’accusé de réception, le buzzer s’arrête. Dans la fenêtre suivante, la touche de sortie sera activée.

Les alarmes ne seront pas automatiquement effacées de la liste avant d’avoir coupé l’alimentation du système.

La liste d’alarme peut être affichée à tout moment à partir du menu de configuration.

86

Plus d'informations sur : www.dbmoteurs.fr

En cas de défaillance

Codes d’erreur

L’interprétation des code d’erreur clignote sur le bouton de diagnostic. Le code d’erreur se compose de trois groupes de clignotements séparés par une pause de deux secondes. En comptant le nombre de clignotements dans chaque groupe, il est possible d’obtenir un code d’erreur.

Exemple :

pause pause = Code d’erreur

2.4.2

Les codes d’erreur sont enregistrés et peuvent être notés tant que le problème n’a pas été réglé.

Une liste des codes d’erreur incluant des informations sur l’origine et les mesures à prendre se trouve dans le chapitre « Liste des codes d’erreur ».

Lecture des codes de défaut

1.

Ramener le moteur au régime ralenti si les codes de défaut sont lus lorsque le moteur tourne. Si le moteur est arrêté, contrôler que la clé de démarrage est en position I (position de marche).

2.

Appuyer sur le bouton de diagnostic au moins 5 secondes. Relâcher la touche D. Le voyant jaune luit de manière constante, ce qui signifie que vous êtes en mode Service et que les codes de défaut peuvent être lus.

3.

Le bouton de diagnostic doit être appuyé pour que les codes puissent clignoter. Noter sur un papier les trois chiffres du code de défaut indiqué par clignotement.

4.

Répéter les points ci-dessus. Un nouveau code de défaut clignote le cas échéant. Répéter jusqu’à ce que le code de défaut 1.1 clignote.

N. B! Lorsque le code de défaut 1.1 clignote, tous les codes ont été lus.

5.

Verrouiller le code de défaut dans la liste du même nom et prendre les mesures nécessaires.

Autre option : Si les commandes, l’écran d’avertissement et toute autre instrumentation indiquent un fonctionnement normal, le pilote du bateau peut poursuivre sa route et remédier au problème ultérieurement.

6.

Pour quitter le mode Service, appuyer sur la touche D pendant au moins 5 sec. ou couper le contact.

Plus d'informations sur : www.dbmoteurs.fr

87

En cas de défaillance

Annulation des codes d’erreur

La mémoire des codes d’erreur de la fonction de diagnostic est remise à zéro chaque fois que le moteur est mis hors tension, clé sur arrêt (S).

N. B ! Arrêtez le moteur et vérifiez que la / les clé(s) de contact est (sont) en position 0 sur tous les postes de commande.

Lorsque la tension est de nouveau connectée, la fonction de diagnostic contrôle s’il y a des dysfonctionnement dans le système EVC. Le cas échéant, de nouveaux codes sont définis.

Cela signifie que :

1.

Les codes d’erreur concernant les anomalies réglées ou celles qui ont disparu sont effacés automatiquement.

2.

Les codes d’erreur concernant les anomalies qui n’ont encore pas été réglées doivent être validés et enregistrés chaque fois que le contact est mis.

Le code 1.1 (« aucune erreur ») clignote si l’on appuie sur le bouton de diagnostic après réparation des anomalies et annulation des codes d’erreur.

88

Plus d'informations sur : www.dbmoteurs.fr

Liste des codes d’erreur

AVERTISSEMENT! Avant de commencer, lisez attentivement les prescriptions de sécurité relatives à la

maintenance et au service dans le chapitre « Précautions de sécurité ».

IMPORTANT! Certains codes de défaut sont spécifiques à un type de moteur et peuvent donc être différents

d’un moteur à l’autre.

Explication

Les codes de défaut sont présentés dans l’ordre numérique avec des informations sur leur origine, la réaction du système et les mesures proposées pour remédier au défaut.

1.

1.5.6

2.

O/R

3.

1. Codes de défaut qui sont indiqués par des flashs du bouton de diagnostic sur l’afficheur.

2. Témoin d’avertissement qui clignote en cas d’une alarme. O/R signifie qu’un témoin orange ou rouge clignote.

3. Avertissement sonore (bruiteur)

1.1

Explication: Aucun code de défaut n’est enregistré et aucun disfonctionnement n’a été détecté.

1.2.1

R

Explication: Eau dans le séparateur d’eau des filtres à carburant.

Réaction: Aucune

Intervention:

• Vider l’eau du séparateur sous les filtres à carburant. Voir chapitre « Maintenance : Système d’alimentation »

• Contacter un atelier de service Volvo Penta si le problème persiste.

1.2.2

O

Explication: Niveau de liquide de refroidissement insuffisant.

Réaction: Réduction de la puissance du moteur.

Intervention:

• Vérifier le niveau de liquide de refroidissement. Voir chapitre « Maintenance : Système à eau douce »

• Vérifier qu’il n’y a pas de fuites dans l’équipement auxiliaire branché au système de refroidissement du moteur.

• Contacter un atelier de service Volvo Penta si le problème persiste.

Plus d'informations sur : www.dbmoteurs.fr

89

Codes d’erreur

1.2.4

O

Explication: Capteur de régime moteur défectueux sur le volant moteur.

Réaction: Réduction de la puissance du moteur. Le moteur démarre difficilement.

Intervention:

• Contacter un atelier Volvo Penta.

1.2.5

O

Explication: Capteur de régime moteur défectueux sur l’arbre à cames.

Réaction: Le moteur démarre difficilement.

Intervention:

• Contacter un atelier Volvo Penta.

1.4.6

O

Explication: Défaut du démarreur.

Réaction: Le moteur ne peut pas démarrer.

Intervention:

• Contacter un atelier de service Volvo Penta.

1.4.9

O/R

Explication: Capteur de moteur défectueux.

Réaction: Réduction de la puissance du moteur.

Intervention:

• Contacter un atelier Volvo Penta.

1.5.6

O/R

Explication: Pression de suralimentation trop élevée.

Réaction: Réduction de la puissance du moteur.

Intervention:

• Contacter un atelier Volvo Penta.

1.5.8

R

Explication: Température d’huile moteur excessive

Réaction: Réduction de la puissance du moteur.

Intervention:

• Vérifier le niveau d’huile. Voir chapitre « Maintenance : Système de lubrification »

• Vérifier que les filtres à huile ne sont pas obstrués. Voir chapitre « Maintenance : Système de lubrification »

• Vérifier l’étanchéité.

• Contacter un atelier de service Volvo Penta si le problème persiste.

90

Plus d'informations sur : www.dbmoteurs.fr

Codes d’erreur

1.5.9

R

Explication: Niveau de refroidissement de piston insuffisant.

Réaction: Réduction de la puissance du moteur.

Intervention:

• Vérifier le niveau d’huile. Voir chapitre « Maintenance : Système de lubrification ».

• Vérifier que les filtres à huile ne sont pas obstrués. Voir chapitre « Maintenance : Système de lubrification ».

• Vérifier l’étanchéité.

• Contacter un atelier de service Volvo Penta si le problème persiste.

1.6.1

R

Explication: Température de liquide de refroidissement excessive.

Réaction: Réduction de la puissance du moteur.

Intervention:

• Vérifier le niveau de liquide de refroidissement. Voir hapitre « Maintenance : Système d’eau douce ».

• Vérifier que le filtre d’eau de mer n’est pas bloqué. Voir chapitre « Maintenance : Système à eau de mer ».

• Vérifier la roue de la pompe à eau de mer. Voir chapitre « Maintenance : Système à eau de mer ».

• Vérifier l’étanchéité.

• Contacter un atelier de service Volvo Penta si le problème persiste.

1.6.2

R

Explication: Température d’air de suralimentation excessive.

Réaction: Réduction de la puissance du moteur.

Intervention:

• Contacter un atelier Volvo Penta.

1.6.6

R

Explication: Pression d’huile incorrecte.

Réaction: Réduction de la puissance du moteur.

Intervention:

• Vérifier le niveau d’huile dans le moteur. Voir chapitre « Maintenance : Système de lubrification » pour le contrôle et l’appoint d’huile.

• Vérifier que les filtres à air ne sont pas obstrués. Voir chapitre « Maintenance : Système de lubrification ».

• Vérifier l’étanchéité.

• Contacter un atelier de service Volvo Penta si le problème persiste.

Plus d'informations sur : www.dbmoteurs.fr

91

Codes d’erreur

1.6.7

O

Explication: Pression de carburant incorrecte.

Réaction: Réduction de la puissance du moteur.

Intervention:

• Vérifier le niveau de carburant.

• Ouvrir les robinets de carburant et vérifier l’étanchéité.

• Vérifier que les filtres à carburant ne sont pas obstrués. Voir chapitre « Maintenance: Système d’alimentation »

• Contacter un atelier de service Volvo Penta si le problème persiste.

1.6.8

R

Explication: Niveau d’huile insuffisant dans le moteur. Dans une mer agitée, le système peut détecter, incor-

rectement, un niveau d’huile moteur trop bas. Dans ce cas, effacer le défaut et vérifier les points ci-daprès pour des raisons de sécurité.

Réaction: Réduction de la puissance du moteur.

Intervention:

• Vérifier le niveau d’huile dans le moteur. Voir chapitre « Entretien : Système de lubrification » pour le contrôle et l’appoint d’huile.

• Vérifier les filtres à huile. Voir chapitre « Entretien : Système de lubrification »

• Vérifier l’étanchéité.

• Contacter un atelier de service Volvo Penta si le problème persiste.

1.7.1–1.7.6

O

Explication: Injecteur défectueux.

Réaction: Réduction de la puissance du moteur.

Intervention:

• Contacter un atelier Volvo Penta.

1.8.8

O

Symptôme : Défaut de tension de batterie.

Réaction:

Intervention:

• Vérifier le niveau de liquide dans la batterie.

• Contrôler la tension de courroie.

• Contacter un atelier de service Volvo Penta.

1.9.9

O

Explication: Défaillance sérieuse sur le moteur.

Réaction: Réduction de la puissance du moteur.

Intervention:

• Si le moteur ne peut pas fonctionné à partir du panneau de commande sélectionné, utiliser un autre panneau de commande.

• Contacter un atelier Volvo Penta.

92

Plus d'informations sur : www.dbmoteurs.fr

Codes d’erreur

2.1.2

R

Explication: Type de moteur incompatible.

Réaction: Le système ne fonctionne pas.

Intervention:

• Vérifier le montage du groupe propulseur.

• Contacter un atelier de service Volvo Penta.

2.1.8

O

Explication: L’unité externe n’est pas correctement configurée.

Réaction: Le système EVC ne fonctionne pas.

Intervention:

• Vérifier le montage du groupe propulseur.

2.3.5

O

Explication: Inverseur défectueux.

Réaction: Réduction de la puissance du moteur.

Intervention:

• Vérifier le niveau d’huile. Voir chapitre « Maintenance : Système de lubrification ».

• Vérifier que la crépine d’huile n’est pas bloquée. Voir chapitre « Maintenance : Système de lubrification ».

• Vérifier l’étanchéité.

• Contacter un atelier de service Volvo Penta si le problème persiste.

2.4.5

R

Explication: Electrovanne défectueuse, primaire.

Réaction: La marche ne peut pas être enclenchée.

Intervention:

• Contacter un atelier Volvo Penta.

2.4.7

R

Explication: Electrovanne défectueuse, secondaire.

Réaction: La marche ne peut pas être enclenchée.

Intervention:

• Contacter un atelier Volvo Penta.

2.7.1

O

Explication: Défaut de fonctionnement de la vanne de glissement dans l’inverseur.

Réaction: Le moteur ne peut pas fonctionner avec la commande de glissement.

Intervention:

• Contacter un atelier Volvo Penta.

Plus d'informations sur : www.dbmoteurs.fr

93

Codes d’erreur

2.9.9

O/R

Explication: Défaillance sérieuse dans le système EVC.

Réaction: Réduction de la puissance du moteur.

Intervention:

• Si le moteur ne peut pas fonctionner à partir du panneau de commande sélectionné, utiliser un autre panneau de commande.

• Contacter un atelier de service Volvo Penta.

3.1.2

O

Explication: Détection de la position du levier de commande défectueuse.

Réaction: Impossible d’étalonner le levier de commande.

Intervention:

• Vérifier que le levier de commande est branché.

• Vérifier que la combinaison de leviers est approuvée par Volvo Penta.

• Contacter un atelier de service Volvo Penta si le problème persiste.

3.1.3

O

Explication: Déplacement du levier trop court entre les points d’étalonnage.

Réaction: Impossible d’étalonner le levier de commande.

Intervention:

• Vérifier que l’espace est suffisant pour que le levier de commande puisse atteindre les points limites.

• Vérifier la liaison mécanique avec le potentiomètre.

• Couper le contact et refaire la procédure d’étalonnage.

• Vérifier que les leviers de commande sont homologués par Volvo Penta.

• Contacter un atelier de service Volvo Penta si le problème persiste.

3.1.4

O

Explication: Procédure d’étalonnage incorrecte.

Réaction: Impossible d’étalonner les leviers de commande.

Intervention:

• Couper le contact et refaire la procédure d’étalonnage.

• Vérifier que les leviers de commande sont homologués par Volvo Penta.

• Contacter un atelier de service Volvo Penta si le problème persiste.

3.1.6

O

Explication: Le levier de commande n’est pas étalonné.

Réaction: Impossible d’activer un panneau de commande.

Intervention:

• Couper le contact et refaire la procédure d’étalonnage.

• Vérifier que les leviers de commande sont homologués par Volvo Penta.

• Contacter un atelier de service Volvo Penta si le problème persiste.

94

Plus d'informations sur : www.dbmoteurs.fr

Codes d’erreur

3.1.8

O

Explication: L’unité externe n’est pas correctement configurée.

Réaction: Le système EVC ne fonctionne pas.

Intervention:

• Vérifier le montage du groupe propulseur.

• Contacter un atelier de service Volvo Penta si le problème persiste.

3.2.5

O

Symptôme : Défaut du panneau de commande EVC.

Réaction: Panne du panneau de commande EVC.

Intervention:

• Si le moteur ne peut pas fonctionner à partir du panneau de commande sélectionné, utiliser un autre panneau de commande.

• Contacter un atelier de service Volvo Penta.

3.3.1

O

Explication: Levier de commande défectueux.

Réaction: Le moteur ne peut pas être commandé.

Intervention:

• Si le moteur ne peut pas fonctionner à partir du panneau de commande sélectionné, utiliser un autre panneau de commande.

• Couper le contact et refaire la procédure d’étalonnage.

• Vérifier que les leviers de commande sont homologués par Volvo Penta et correctement installés.

• Contacter un atelier de service Volvo Penta.

3.3.7

O

Explication: Pile déchargée dans la clé de télécommande.

Réaction: Impossible de déverrouiller l’immobilisateur.

Intervention:

• Changer la pile.

• Contacter un atelier de service Volvo Penta si le problème persiste.

3.3.8

Explication: Aucune communication avec l’immobilisateur.

Réaction: Impossible de démarrer le moteur.

Intervention:

• Contacter un atelier Volvo Penta.

Plus d'informations sur : www.dbmoteurs.fr

95

Codes d’erreur

3.9.9

O/R

Explication: Défaillance sérieuse dans le système EVC.

Réaction: Réduction de la puissance du moteur.

Intervention:

• Si le moteur ne peut pas fonctionner à partir du panneau de commande sélectionné, utiliser un autre panneau de commande.

• Contacter un atelier de service Volvo Penta.

96

Plus d'informations sur : www.dbmoteurs.fr

Caractéristiques techniques

Modèle de moteur

Désignation du moteur ................................................

D9-425

Puissance au [email protected] 2200 tr/min, kW ..............

313

Puissance au [email protected] 2500 tr/min, kW ..............

Puissance au [email protected] 2600 tr/min, kW ..............

Couple maxi @ 1400 tr/min, Nm .................................

1651

Couple maxi @ 1700 tr/min, Nm .................................

D9-500

368

1630

D9-575

423

1955

Généralités

Désignation après-vente ................................................. D9A2A MP

Nombre de cylindres ....................................................... 6, en ligne

Alésage/course, mm ........................................................ 120/138

Cylindrée, l ...................................................................... 9,4

Taux de compression, D9-425 ........................................ 20,2:1

Taux de compression, D9-500 & D9-575 ....................... 17,4:1

Poids du moteur à sec, sans inverseur, kg ..................... 1075

Poids du moteur à sec, avec inverseur ZF280A-EB, kg . 1170

Régime de ralenti bas, tr/min* ........................................ 550 (±25)

* Le régime ralenti est réglé sur 550 tr/mn à la livraison du moteur.

Le cas échéant, celui-ci peut être réglé dans une plage allant de

500 à 750 tr/mn.

Caractéristiques techniques selon ISO 8665

Système d’alimentation

Spécifications des gazoles

Le gazole doit au minimum répondre aux normes nationales et internationales existant sur le marché des gazoles, par exemple :

EN590 (comprenant les normes nationales relatives à l’environnement et au risque de gel)

ASTM-D975-No 1-D, 2-D

JIS KK 2204

Teneur en soufre : Conformément aux lois en vigueur pour chaque pays.

Les gazoles contenant une teneur en soufre extrêmement faible (diesel d’agglomération en Suède et City diesel en Finlande) peuvent entraînés une réduction de la puissance d’env. 5% et une augmentation de la consommation d’environ 2 à 3%.

Plus d'informations sur : www.dbmoteurs.fr

97

Caractéristiques techniques

Système de lubrification

Contenance d’huile, avec filtre à huile, env. :

Sans inclinaison moteur .............................................

31 litres

Inclinaison moteur 6° ..................................................

20 litres

Pression d’huile, moteur chaud : au régime de service normal ..................................

390 kPa au régime de ralenti (mini) ......................................

220 kPa

Qualité d’huile ............................................................

Voir spécifications page 55

−−−−−30 −−−−−20 −−−−−10

±0

Viscosité pour différentes températures ambiantes ..

Nota : Les valeurs de température concernent une température ambiante constante.

* Concerne les huiles synthétique ou semi-synthétique.

+10 20 30

−−−−−25

o

C

−−−−−15

o

C

SAE 10W/30

SAE 5W/30

SAE 15W/40

−−−−−10

o

C

SAE 20W/30

±0 o

C

+10 o

C

SAE 30

SAE 40

40 o

C

−−−−−22 −−−−−4 +++++14

32 50 68 86 104 o

F

Système de refroidissement

Volume du système de refroidissement par eau douce, y compris échangeur thermique,

Env. ............................................................................. 39 litres

Système électrique

Tension du système ...................................................

12/24 V

Alternateur CA :

Tension/courant maxi .............................................

28 V/60A

Puissance env .........................................................

1700 W

Équipement alternateur au choix (option :

Tension/courant maxi ..............................................

28 V/80A

Puissance env .........................................................

2800 W

Équipement alternateur au choix (option :

Tension/courant maxi ..............................................

14 V/115A

Puissance env .........................................................

1820 W

Capacité des batteries ...............................................

2 x 12 V branchées en série, 152 Ah maxi

Densité de l’électrolyte à +25°C :

Batterie chargée ......................................................

1,28 g/cm 3 (1,24 g/cm 3 )*

Batterie à charger à ................................................

1,24 g/cm

3

(1,20 g/cm

3

)*

* Nota : Concerne les batteries type « tropique ».

98

Plus d'informations sur : www.dbmoteurs.fr

Caractéristiques techniques

Inverseur de marche

ZF

Désignation de type ............................................... 280A E

Rapports .................................................................. 1,48:1; 1,77:1; 2,00:1

Angle (arbre de sortie) ............................................ 7°

Contenance d’huile, env. ........................................ 3,6 litres

Qualité d’huile (conformément à API) ..................... CD, CE, CF, CF-4,CG-4,CH-4,

.............................................................................. CI-4, SF, SG, SH,SJ, SL,

.............................................................................. ACEA catégorie A,B,E

Viscosité pour une température d’huile comprise entre 66 et 85°C ...................................... SAE30*

Viscosité pour une température d’huile comprise entre 85 et 100°C .................................... SAE40*

Pression d’huile ** au point mort ............................. 0,08 – 0,12 MPa

Pression d’huile ** en service ................................. 2,3 – 2,4 MPa

Poids approximatif ................................................... 95 kg

280IV

1,56:1; 1,77:1

14°

5,5 litres

CD, CE, CF, CF-4,CG-4,CH-4,

CI-4, SF, SG, SH,SJ, SL,

ACEA catégorie A,B,E

SAE30*

SAE40*

0,02 – 0,20 MPa

2,3 – 2,4 MPa

125 kg

* Nota ! Seule une huile de lubrification monograde (seulement un numéro de viscosité) peut être utilisée dans l’inverseur.

**À une température d’huile de 82°C et un régime de 1800 tr/mn.

Désignation de type ............................................... 305A E

Rapports .................................................................. 1,48:1; 1,73:1; 2,04:1

Angle (arbre de sortie) ............................................ 7°

Contenance d’huile, env. ........................................ 5,5 litres

Qualité d’huile (conformément à API) ..................... CD, CE, CF, CF-4,CG-4,CH-4,

.............................................................................. CI-4, SF, SG, SH,SJ, SL,

.............................................................................. ACEA catégorie A,B,E

Viscosité pour une température d’huile comprise entre 66 et 85°C ...................................... SAE30*

Viscosité pour une température d’huile comprise entre 85 et 100°C .................................... SAE40*

Pression d’huile ** au point mort ............................. 0,02 – 0,08 MPa

Pression d’huile ** en service ................................. 2,3 – 2,4 MPa

Poids approximatif ................................................... 130 kg

* Nota ! Seule une huile de lubrification monograde (seulement un numéro de viscosité) peut être utilisée dans l’inverseur.

**À une température d’huile de 82°C et un régime de 1800 tr/mn.

Twin Disc

Désignation de type ...........................................

MG5075A E

Rapports ..............................................................

1,53:1; 1,77:1; 2,05:1

Angle (arbre de sortie) ........................................

MG5075IV

1,49:1; 1,72:1

15°

Contenance d’huile, env. ....................................

5 litres 8,5 litres

Qualité d’huile (conformément à API) .................

CC, CD test d’huile TO-2 approuvé, CC, CD test d’huile TO-2 approuvé,

..........................................................................

MIL-L 2104 B tet huile MIL-L 2104 B tet huile pour transmission de type C-3 ..........................................................................

pour transmission de type C-3

Viscosité pour une température d’huile comprise entre 66 et 85°C ..................................

SAE30*

Viscosité pour une température d’huile comprise entre 85 et 100°C ................................

SAE40*

Pression d’huile ** au point mort .........................

0,17 – 0,27 MPa

Pression d’huile ** en service .............................

2,2 MPa

Poids approximatif ...............................................

125 kg

SAE30*

SAE40*

0,17 – 0,27 MPa

2,2 MPa

155 kg

* Nota ! Seule une huile de lubrification monograde (seulement un numéro de viscosité) peut être utilisée dans l’inverseur.

**À une température d’huile de 82°C et un régime de 1800 tr/mn.

Plus d'informations sur : www.dbmoteurs.fr

99

Notes

...........................................................................................................................................................................................

...........................................................................................................................................................................................

...........................................................................................................................................................................................

...........................................................................................................................................................................................

...........................................................................................................................................................................................

...........................................................................................................................................................................................

...........................................................................................................................................................................................

...........................................................................................................................................................................................

...........................................................................................................................................................................................

...........................................................................................................................................................................................

...........................................................................................................................................................................................

...........................................................................................................................................................................................

...........................................................................................................................................................................................

...........................................................................................................................................................................................

...........................................................................................................................................................................................

...........................................................................................................................................................................................

...........................................................................................................................................................................................

...........................................................................................................................................................................................

...........................................................................................................................................................................................

...........................................................................................................................................................................................

...........................................................................................................................................................................................

...........................................................................................................................................................................................

...........................................................................................................................................................................................

...........................................................................................................................................................................................

...........................................................................................................................................................................................

...........................................................................................................................................................................................

100

Plus d'informations sur : www.dbmoteurs.fr

Post or fax this coupon to:

Document & Distribution Center

Order Department

ARU 2, Dept. 64620

SE-405 08 Göteborg

Sweden

Fax: +46 31 545 772

Orders can also be placed via the Internet:

http://www.volvopenta.com/ manual/coupon

Yes please,

I would like an operator’s manual in English at no charge.

Publication number: 7745862

Name

Address

Country

NB! This offer is valid for a period of 12 months from delivery of the boat.

Availability after this period will be as far as supplies admit.

Ja,

ich will kostenlos eine Betriebsanleitung in deutscher Sprache erhalten.

Publikationsnummer: 7745120

Name

Anschrift

Schicken Sie den Coupon per Post oder als Fax an:

Document & Distribution Center

Order Department

ARU 2, Dept. 64620

SE-405 08 Göteborg

Schweden

Fax: +46 31 545 772

Die Bestellung kann auch über das Internet erfolgen:

http://www.volvopenta.com/ manual/coupon

Land

Bitte beachten Sie, dass dieses Angebot für die Dauer von 12 Monaten ab dem

Lieferdatum des Bootes gilt, danach bis zum Aufbrauchen des Lagerbestandes.

Envoyez ou faxez le bon de commande à:

Document & Distribution Center

Order Department

ARU 2, Dept. 64620

SE-405 08 Göteborg

Suède

Fax: +46 31 545 772

Vous pouvez également passer la commande par Internet:

http://www.volvopenta.com/ manual/coupon

Oui merci,

Je souhaite recevoir un manuel d’instructions gratuit en français.

Numéro de publication: 7745121

Nom

Adresse

Pays

Notez que l’offre est valable pendant 12 mois à partir de la date de livraison du bateau, ensuite seulement en fonction des stocks disponibles.

Plus d'informations sur : www.dbmoteurs.fr

101

Franquear o enviar fax a:

Document & Distribution Center

Order Department

ARU 2, Dept. 64620

SE-405 08 Göteborg

Suecia

Fax: +46 31 545 772

El pedido puede hacerse también por internet:

http://www.volvopenta.com/ manual/coupon

Sí gracias,

deseo recibir gratuitamente un libro de instrucciones en español.

Número de publicación: 7745122

Nombre

Dirección

País

Nótese que el ofrecimiento vale durante 12 meses después de la fecha de entrega de la embarcación, y posteriormente solamente mientras duren las existencias.

Spedire il tagliando per posta o per fax a:

Document & Distribution Center

Order Department

ARU 2, Dept. 64620

SE-405 08 Göteborg

Svezia

Fax: +46 31 545 772

L’ordinazione può essere fatta anche su Internet:

http://www.volvopenta.com/ manual/coupon

Sì, grazie,

desidero ricevere gratuitamente un manuale d’istruzioni in lingua italiana.

Public. No.: 7745123

Nome e Cognome

Indirizzo

Posta eller faxa kupongen till:

Dokument & Distribution center

Ordermottagningen

ARU 2, Avd. 64620

SE-405 08 Göteborg

Sverige

Fax: +46 31 545 772

Beställningen kan även göras via internet:

http://www.volvopenta.com/ manual/coupon

Paese

Si ricorda che l’offerta è valida per 12 mesi dalla data di consegna dell’imbarcazione; dopo il suddetto periodo l’offerta resta valida solo in base alla disposizione della pubblicazione in oggetto.

Ja tack,

jag vill kostnadsfritt ha en instruktionsbok på svenska.

Publikationsnummer: 7745119

Namn

Adress

Land

Observera att erbjudandet gäller i 12 månader från båtens leveransdatum, därefter endast i mån av tillgång.

102

Plus d'informations sur : www.dbmoteurs.fr

Stuur of fax de coupon naar:

Document & Distribution Center

Order Department

ARU 2, Dept. 64620

SE-405 08 Göteborg

Zweden

Fax: +46 31 545 772

U kunt ook bestellen via internet:

http://www.volvopenta.com/ manual/coupon

Ja graag,

Ik wil kosteloos een instructieboek in het Nederlands ontvangen.

Publicatienummer: 7745127

Naam

Adres

Land

Denk eraan dat het aanbod geldt gedurende 12 maanden na de datum waarop de boot werd afgeleverd, daarna alleen indien nog verkrijgbaar.

Send kuponen med post eller fax til:

Document & Distribution Center

Order Department

ARU 2, Dept. 64620

SE-405 08 Göteborg

Sverige

Fax: +46 31 545 772

Bestillingen kan også ske på internet:

http://www.volvopenta.com/ manual/coupon

Ja tak,

jeg vil gerne gratis have en instruktionsbog på dansk
