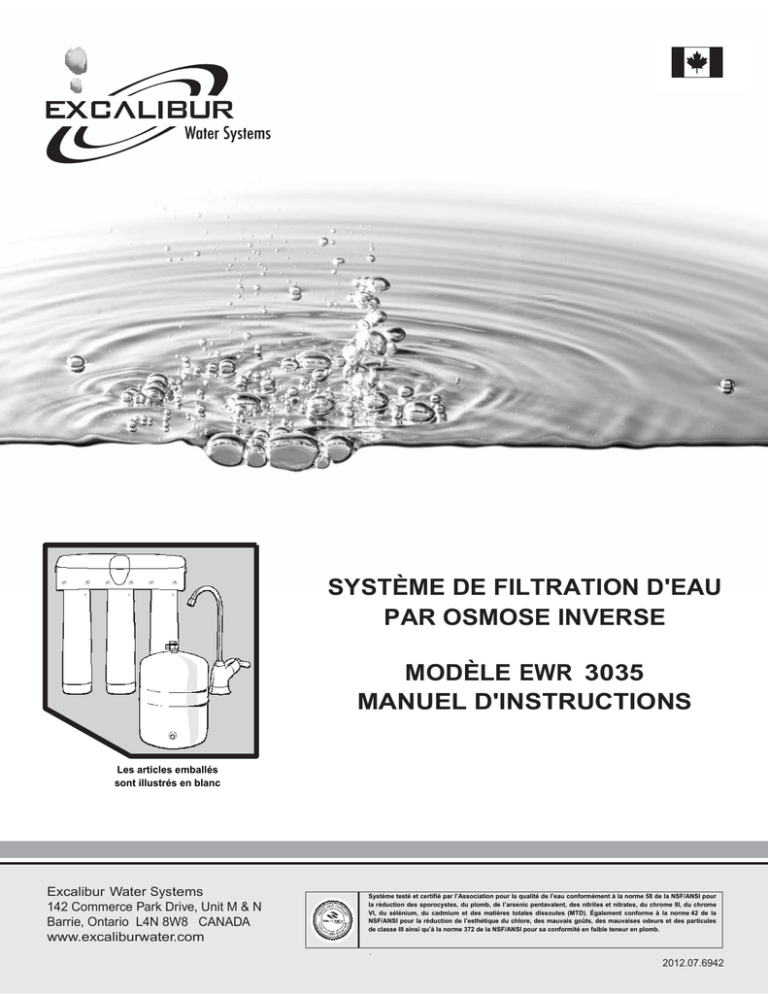

SYSTÈME DE FILTRATION D'EAU
PAR OSMOSE INVERSE
MODÈLE EWR 3035
MANUEL D'INSTRUCTIONS
Les articles emballés
sont illustrés en blanc
Excalibur Water Systems
142 Commerce Park Drive, Unit M & N
Barrie, Ontario L4N 8W8 CANADA
www.excaliburwater.com
Système testé et certifié par l’Association pour la qualité de l’eau conformément à la norme 58 de la NSF/ANSI pour
la réduction des sporocystes, du plomb, de l’arsenic pentavalent, des nitrites et nitrates, du chrome III, du chrome
VI, du sélénium, du cadmium et des matières totales dissoutes (MTD). Également conforme à la norme 42 de la
NSF/ANSI pour la réduction de l’esthétique du chlore, des mauvais goûts, des mauvaises odeurs et des particules
de classe III ainsi qu’à la norme 372 de la NSF/ANSI pour sa conformité en faible teneur en plomb.
.
2012.07.6942
Osmoseur à 3 étages
OUTILS ET MATÉRIEL REQUIS
••
••
••
••
••
••
••
••
••
••
••
••
Ruban à mesurer
Tournevis à pointe cruciforme
Clé à molette
Lime
Crayon
Bac ou seau
Couteau à lame rétractable
Forets de 1/8 de po et de 7/32 de po
Poinçon
Lunettes de sécurité
Ruban-cache
Obturateur à compression (En option ‐ pour le raccord du flexible de la cuisine) CONTENU DE L'EMBALLAGE
Osmoseur
Raccord de robinet
d'équerre
Tête de
l'osmoseur
Compte-gouttes
oculaire
Bec du
robinet de
l'osmoseur
Bandelette d'azote
Pré-
Post-
filtre
filtre
Filtre à
membrane
Vis de
montage
Ruban pour joints filetés
I
Raccord des rejets
Vis
Corps du
robinet de
l'osmoseur
Réducteur de débit
Joint en mousse
Robinet du réservoir
Écrous
Applique du robinet
de l'osmoseur
Réservoir d'eau
5 pi de
tuyau
rouge de
1/4 de po
2,5 pi de
tuyau
rouge de
3/8 de po
6 pi de tuyau blanc de 3/8 de po
U
U
6 pi de tuyau blanc de 1/4 de po
1
PLAN POUR L'INSTALLATION
Avant de procéder à l'installation, nous vous recommandons de lire attentivement ce manuel afin de
vous familiariser avec le système et de déterminer le meilleur endroit pour l’installer : sous un évier ou
à distance. Des schémas utiles suivent.
PRÉPARATION DE L'EMPLACEMENT POUR L'INSTALLATION
1 Avant de commencer, fermez le robinet d'eau froide.
2 Positionnez temporairement l'ensemble réservoir et filtre dans l'armoire pour vous assurer que l'emplacement est
adéquat.
3 Sortez l'ensemble réservoir et filtre de l'armoire. Mettez-le de côté.
APERÇU DE L'INSTALLATION
L'installation de votre osmoseur se fait en huit étapes simples :
Étape 1 - Installation du raccord du robinet angulaire
Étape 2 - Installation du raccord des rejets de l’osmoseur
Étape 3 - Installation des filtres de l’osmoseur
Étape 4 - Installation du réservoir d’eau
Étape 5 - Installation du robinet d’eau osmosée
Étape 6 - Branchement des tuyaux
Étape 7 - Installation de l’osmoseur et du tuyau des rejets à distance
Étape 8 - Désinfection, contrôle de la pression et purge du système
NOTA : Vous devez consulter et observer tous les codes de la plomberie de la municipalité.
INSTALLATION STANDARD
Les articles emballés
sont illustrés en blanc
Corps du robinet d’eau osmosée
Tuyau blanc de 3/8 de po vers le robinet
Tuyau rouge de 3/8
de po vers l'égout
Tête de
l'osmoseur
Raccord du
tuyau des
rejets
Tuyau blanc de 3/8 de po
vers le réservoir
Robinet du réservoir
Raccord du
robinet
d'équerre
Préfiltre
CHAUD
Postfiltre
Filtre à
membrane
FROID
Tuyau blanc de 1/4 de po
vers les filtres
2
Tuyau rouge de 1/4 de po vers les
rejets de la membrane
Réservoir
d'eau
INSTALLATION À DISTANCE
(Source d'eau et égout à proximité requis)
Robinet extérieur
Eau adoucie vers le système
de filtration par osmose
inverse
FROID
CHAUD
Tuyau de 3/8 de po
vers robinet
Tuyau de 3/8 de po
vers réservoir
Réservoir
d'eau
Système de
filtration d'eau
Tuyau rouge
de 1/4 de po
vers l'égout
Chauffeeau
Robinet
d'arrêt
principal
Adoucisseur
d'eau
Minimum
2 po
Égout
Arrivée extérieure
ÉTAPE UN – INSTALLATION DU
RACCORD DU ROBINET ANGULAIRE
1
2
3
4
5
Sous l'évier, repérez la conduite d'eau froide dans l'armoire.
Fermez le robinet d'eau froide de l'évier.
Ouvrez le robinet de l’évier pour dissiper la pression et pour que la
conduite se vide complètement de l’eau.
Débranchez la conduite d'eau froide du robinet le plus bas.
Nota : Si le tuyau est rigide, vous devrez peut-être raccourcir la
conduite d'eau en la coupant avec une scie à métaux ou un coupetube pour y poser le raccord.
En tenant le raccord du robinet d'équerre en position verticale
(reportez-vous au schéma du contenu de l'emballage de la page 1),
vissez-le sur le robinet fileté.
Vissez la conduite d'eau froide sur les filets mâles du raccord en
utilisant l'écrou qui raccordait précédemment la conduite d'eau froide
sur le robinet.
Flexibles d'eau
CHAUD
FROID
3
Raccord
de robinet
d'équerre
CHAUD
FROID
ÉTAPE DEUX – INSTALLATION DU RACCORD DES REJETS DE L’OSMOSEUR
! AVERTISSEMENT
! ATTENTION
Avant d'intervenir sous l'évier dans l'armoire, assurez-vous que tous
les appareils électriques de toutes les prises de courant sont
disjonctés.
1
2
3
4
5
6
Pour vous protéger les yeux
pendant que vous percez, portez
des lunettes de sécurité.
Repérez l'emplacement de la sortie du tuyau d’évacuation.
Retirez le protecteur à l'arrière du joint en mousse.
Enlevez la rondelle défonçable du centre. Alignez les trous. Fixez la plaque avant du raccord des rejets.
En vous assurant que vous avez suffisamment de place pour percer, positionnez le raccord des rejets sur le
tuyau d’évacuation de l'évier, au-dessus du siphon.
Serrez fermement les écrous et les vis.
En vous servant de l'orifice du raccord des rejets comme guide, percez un trou de 7/32 po dans le tuyau
d’évacuation. Faites bien attention de ne pas percer le côté opposé du tuyau ni d’endommager le côté du
raccord de l'orifice des rejets.
Raccord des rejets
Vis
Écrous
Joint en mousse
Raccord
du robinet
d'équerre
CHAUD
FROID
ÉTAPE TROIS – INSTALLATION DES FILTRES DE L’OSMOSEUR
1
2
3
4
5
Sous l'évier, choisissez un endroit facilement
accessible pour monter le collecteur du système.
Nota : Laissez un espace libre de 4 à 6 po entre les
filtres et le plancher pour remplacer les filtres.
À l'aide du support du collecteur, repérer les trous
pour les vis de montage.
Avec un foret* de 1/8 de po, percez deux avant-trous
pour fixer le support.
Vissez les vis dans la paroi. Laissez environ
3/8 de po de chaque vis exposée.
Accrochez le collecteur sur les vis.
*
!
ATTENTION
Faites bien attention de ne rien percer derrière la paroi de l'armoire.
4
Vis de montage
ÉTAPE QUATRE – INSTALLATION DU
RÉSERVOIR D’EAU
1 Entourez de 2 à 3 tours de ruban pour joints filetés le mamelon
se trouvant en haut du réservoir.
2 À la main, vissez de 3 à 4 tours le robinet sur le réservoir. Nota :
Ne faussez pas le filetage et ne serrez pas trop fort.
3 Posez le réservoir sur son socle, à côté du système.
H Ruban
Teflon®pour
Tapejoints filetés
Robinet
du réservoir
Tank Valve
Réservoir d'eau
ÉTAPE CINQ – INSTALLATION DU ROBINET
D’EAU OSMOSÉE
Vous devrez percer un trou de 1 3/8 po à 1 5/8 po de diamètre
dans le rebord de l’évier.
Nota : Le perçage de trous dans une surface massive ou en
pierre doit être effectué par un installateur agréé et qualifié.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Assurez-vous que le corps du robinet reposera bien à
plat sur la surface.
Corps du robinet de
Assurez-vous que l’espace est suffisant entre le tuyau
l'osmoseur
du robinet et le collecteur.
Base du robinet
Branchez le tuyau blanc de 3/8 de po sur la tige du
de l'osmoseur corps du robinet en mouillant légèrement son extrémité
avant de l'insérer dans le raccord de la tige du robinet
d'environ 5/8 de po jusqu'à ce qu'il vienne en butée.
Tirez légèrement sur le tuyau pour vous assurer qu'il est
fermement retenu dans le raccord.
Tuyau blanc de 3/8 de po
vers le robinet
Faites passer les 3 tuyaux branchés sur le corps du
robinet dans la base du robinet. Ne posez pas pour le
t
Tuyau rouge de 3/8 de
po vers l'égout
o Tuyau blanc de 3/8 de
moment le corps du robinet sur sa base.
po vers le réservoir
Raccord du
D
Faites passer les 3 tuyaux dans le trou de l'évier jusqu'à
tuyau des rejets Tête de
r
a l'osmoseur
ce qu'ils dépassent d’environ 12 po sous l'évier
i
n
Posez le corps du robinet sur le comptoir.
A
Fixez la base du robinet en poussant les boulons à
V
Raccord du
ailettes dans le trou de l'évier jusqu'à ce que la base
robinet
Filtre à
PréPostd'équerre
P
filtre membrane
filtre
repose sur le comptoir.
FROID
r
e
Positionnez les boulons à ailettes sous l'évier en vous
F
Tuyau blanc de 1/4 de po
i
assurant que la tige du robinet n'est pas obstruée.
vers le filtre
Tuyau rouge de 1/4 de po vers
les
l
rejets de la membrane
t
Sans serrer les boulons à ailettes, fixez la base du
e
r
robinet sur le comptoir.
Tournez de 1/4 de tour la base du robinet et
immobilisez-la fermement. Posez le corps du robinet
sur sa base. Ajustez la poignée du robinet comme vous
le souhaiter.
Pour serrer la base du robinet, déposez le robinet en
tournant son corps de 1/4 de tour à gauche. Serrez les
boulons à ailettes sans les bloquer.
Rouge
TROU 1/4 de po
Posez le corps du robinet sur sa base. Tournez-le
Blanc 3/8 de po
de 1/4 de po à droite jusqu'à ce qu'il soit bloqué.
Rouge 3/8 de po
Fixez le bec du robinet sur son corps en vissant
son écrou sur le corps.
5
ÉTAPE SIX – BRANCHEMENT DES TUYAUX
Branchez la conduite d'eau du raccord du robinet
d'équerre sur l'arrivée du collecteur.
Nota : Faites bien attention de ne pas plier ni pincer le tuyau.
1 Mesurez la longueur requise de tuyau de 1/4 de po pour
brancher l'« INLET » (ARRIVÉE) du collecteur sur le raccord du
robinet d'équerre. Prévoyez un tuyau suffisamment long pour
qu'il ne se pince pas. Ne jetez pas le tuyau restant.
2 Avec un couteau, coupez d'équerre le tuyau blanc de 1/4 de po
à la longueur désirée.
3 Mouillez l'extrémité du tuyau avec de l’eau. Poussez le tuyau
dans le raccord du robinet d'équerre d'environ 5/8 de po jusqu'à
ce qu'il vienne en butée.
4 Mouillez l'autre extrémité du tuyau. Poussez le tuyau dans
l’« INLET » (ARRIVÉE) du collecteur d'environ 5/8 de po jusqu'à
ce qu'il vienne en butée.
EAU
FROIDE
Nota : Pour l'entretien courant et le remplacement des filtres, vous n’aurez pas à
débrancher les tuyaux. Vous pourrez toutefois les débrancher facilement au besoin. Pour
cela, fermez l'eau alimentant le système. Appuyez sur la collerette blanche du raccord.
Tirez sur les tuyaux de l'autre main.
Branchement du tuyau de l'arrivée d’eau entre la sortie du collecteur et le robinet.
1
2
3
4
Repérez le tuyau blanc de 3/8 de po que vous avez
branché à l'Étape 5 sur la tige du robinet.
Mesurez la longueur requise de tuyau pour le
brancher sur la sortie du collecteur repérée
« FAUCET ».
Avec un couteau à lame rétractable, coupez
d'équerre le tuyau. Ne jetez pas ce qui reste du tuyau.
Mouillez une extrémité du tuyau avec de l’eau.
Poussez le tuyau d'environ 5/8 de po dans la sortie du
collecteur repérée « FAUCET » jusqu'à ce qu'il vienne
en butée.
Branchement du tuyau entre le collecteur et le réservoir.
1
2
De ce qui reste du tuyau blanc, mesurez la longueur requise pour
le brancher entre la sortie du collecteur repérée « TANK » et le
réservoir.
Coupez d'équerre le tuyau blanc avec un couteau à lame
rétractable.
3 Insérez le tuyau dans l'orifice du robinet du réservoir
précédemment posé sur le réservoir. Serrez l'écrou du robinet du
réservoir.
4 Insérez l'autre extrémité du tuyau blanc dans la sortie du collecteur
repérée « TANK » d'environ 5/8 de po jusqu'à ce qu'il vienne en
butée.
Nota : Pour l'entretien, les tuyaux doivent être suffisamment
longs pour déposer l'ensemble des vis.
6
ÉTAPE SIX – BRANCHEMENT DES TUYAUX (Suite)
Intervalle d'air entre le robinet et l'osmoseur.
1 Repérez l'orifice des rejets côté inférieur de la membrane.
2 Appuyez sur le collier blanc et, avec l'autre main, sortez l'obturateur noir de l'orifice des rejets du
filtre à membrane.
3 Repérez le tuyau rouge de 1/4 de po branché sur la cannelure de l'intervalle d'air de corps du
robinet.
4 Mesurez la longueur requise pour le brancher sur l'orifice de fuite.
5 Avec un couteau à lame rétractable,
Restricteur
Restricteur
de débit
I
coupez d'équerre le tuyau rouge de
de débit
1/4 de po à la longueur désirée.
6 Insérez le restricteur de débit dans le tuyau
rouge.
7 Insérez d'environ 5/8 de po le tuyau
rouge dans le raccord au fond du filtre à
Obturateur
membrane jusqu'à ce qu'il vienne en
butée.
8 Prudemment, tirez sur le tuyau rouge pour vous
assurer qu'il est fermement retenu dans le raccord.
Les articles emballés
sont illustrés en blanc
Corps du robinet de l'osmoseur
Tuyau blanc de 3/8 de po vers le robinet
Tuyau rouge de
3/8 de po vers
l'égout
Tête de
l'osmoseur
Raccord du
tuyau des
rejets
CHAUD
Préfiltre
FROID
Tuyau blanc de 1/4 de po
vers le filtre
Filtre à
membrane
Tuyau blanc de 3/8 de po
vers le réservoir
Robinet du réservoir
Postfiltre
Réservoir
d'eau
Tuyau rouge de 1/4 de po vers
l'évacuation de la membrane
Branchement du tuyau de 3/8 de po du robinet sur le raccord des rejets.
1 Repérez le tuyau rouge de 3/8 de po branché sur le corps du robinet.
2 Branchez l'autre extrémité du tuyau sur le raccord du tuyau d'évacuation de l’évier.
3 Coupez le tuyau rouge de 3/8 de po assez long pour l'acheminer aussi droit que possible sans boucle,
torsion ou pincement ou creux.
4 Coupez l'extrémité du tuyau rouge de 3/8 de po avec un couteau à lame rétractable.
5 Insérez-le d'environ 1 po dans le raccord jusqu'à ce qu'il vienne en butée.
6 Tirez légèrement sur le tuyau rouge pour vous assurer qu'il est fermement retenu dans le raccord.
7
NOTA : CETTE ÉTAPE S'APPLIQUE À UNE INSTALLATION À DISTANCE
ÉTAPE SEPT – INSTALLATION DE L’OSMOSEUR ET DU TUYAU DES
REJETS À DISTANCE
Acheminement jusqu'à l'égout et configuration de l'intervalle d'air. Acheminer le tuyau des rejets jusqu'à un
égout existant est également une option. Dans ce cas, le tuyau devra être plus long. D’autres évacuations
peuvent être un bac à laver, un siphon de sol ou un puisard. Consultez les codes de la plomberie de la
municipalité.
Nota : Pour que l'eau ne remonte pas dans le système, assurez-vous de laisser un intervalle d'air
suffisant entre le point des rejets à l'égout et l'extrémité du flexible.
1
2
Débranchez prudemment le tuyau rouge de 1/4 de po du corps du robinet.
Déterminez si le tuyau est suffisamment long pour atteindre l'égout. Dans l'affirmative, introduisez le restricteur
de débit dans le tuyau, puis insérez le tuyau dans l'orifice de fuite du filtre à membrane. Dans la négative,
remplacez le tuyau rouge par un tuyau d'une longueur adéquate, puis introduisez le restricteur de débit dans le
tuyau. Introduisez cette extrémité du tuyau dans l'orifice de fuite du filtre à membrane.
3 Amenez le tuyau jusqu'au point des rejets à l'égout. Immobilisez en toute sécurité son extrémité avec un
support (pas fourni). Assurez-vous que l’intervalle d'air est de 1 1/2 po entre le point des rejets à l'égout et
l'extrémité du tuyau.
4 Débranchez le tuyau rouge de 3/8 de po du corps du robinet. Jetez-le.
5 Glissez le protecteur, son petit côté à l'arrière, sur le collecteur jusqu'à ce qu'il soit bien serré.
Nota : Pour les installations à distance, le tuyau de 1/4 de po ou de 3/8 de po ne sera pas branché
sur les cannelures de l'intervalle d'air du corps du robinet.
Robinet extérieur
Eau adoucie vers le système
de filtration par osmoseur
FROID
CHAUD
Tuyau de 3/8 de
po vers robinet
Tuyau de 3/8 de po
vers réservoir
Réservoir
d'eau
Système de
filtration d'eau
Tuyau rouge de 1/4 de
po vers point des
rejets à l'égout
Chauffeeau
Robinet d'arrêt
principal
Minimum
2 po
Adoucisseur
d'eau
Puisard
Égout
Colonne
montante
8
Arrivée de l'extérieur
Bac à laver
Plancher
ÉTAPE HUIT – DÉSINFECTION, CONTRÔLE DE LA PRESSION ET
PURGE DU SYSTÈME
Désinfection
Nota : Après avoir installé le système de filtration par osmose inverse et être intervenu sur une de ses pièces
internes, il est recommandé de le désinfecter. La personne qui procédera à cette opération devra avoir les
mains propres.
1 Fermez l'eau alimentant l'osmoseur.
Compte-gouttes oculaire
2 Ouvrez un robinet. Si le réservoir n'est pas vide, laissez-le se vider.
3 Débranchez le tuyau blanc du robinet du réservoir.
4 À l'aide du compte-gouttes livré et de l'eau de javel (5,25 %),
ajoutez 3 ml d'eau de javel dans le tuyau blanc du réservoir.
Nota : L'eau de javel doit être manipulée conformément aux
instructions du fabricant.
5 Fermez le réservoir. Rebranchez le tuyau blanc sur le robinet du
réservoir.
6 La désinfection se fera lors du contrôle de la pression et de la purge
qui suivront.
Important : L'eau de javel doit être complètement éliminée du système avant de boire l'eau. Reportezvous aux instructions de purge qui suivent.
Contrôle de la pression
Important : Désinfection complète avant contrôle de la pression.
1
2
3
4
5
Ouvrez le robinet d'eau alimentant le système de filtration par osmose inverse.
Pour purger l'air des tuyauteries, ouvrez le robinet de l’évier. Fermez le robinet dès que l'eau coule lentement.
Confirmez que le robinet d'eau osmosée est fermé.
Après environ 2 heures, la pression commencera à s'accumuler dans le système de filtration par osmose
inverse. Inspectez attentivement tous les raccords pendant que la pression s’accumule.
Vérifiez s'il y a des fuites. S’il y a une fuite, réparez-la. Assurez-vous que tous les tuyaux sont coupés
d'équerre et bien insérés. Confirmez également qu’une extrémité des tuyaux n’est pas rayée, déformée ou
autre. Si une extrémité d’un tuyau est endommagée, coupez-la d’équerre sur 1 pouce, puis rebranchez le
tuyau.
Nota : Lorsque le système de filtration par osmose inverse est mis sous pression, de l'eau
sera peut-être projetée par l'intervalle d'air du robinet tant que l’air n’aura pas passé le
système de filtration par osmose inverse.
Purge
1 Ouvrez le robinet d'eau osmosée et laissez l'eau couler pendant 24 heures.
Nota : L'eau coulera lentement.
2 Fermez le robinet d'eau osmosée après que la purge est terminée.
Nota : Après avoir purgé le système de filtration par osmose inverse, il est prêt à utiliser. Toutefois,
vous n'aurez pas d'eau filtrée immédiatement. Vous devrez attendre entre 1 et 3 heures pour que le
réservoir se remplisse complètement. Le débit sera plus lent que celui du robinet de l’évier. L'eau est
rejetée à l'égout pendant que le système de filtration par osmose inverse filtre l'eau – même s'il n'est
pas utilisé. Ceci est normal. L'eau rejetée à l'égout cessera de couler automatiquement dès que le
réservoir sera complètement plein.
9
Remplacement des filtres
1 Pour arrêter l’eau alimentant le système de filtration à osmose
inverse, fermez le robinet d'équerre fixé du flexible d'eau froide.
2 Tournez les cartouches de droite à gauche jusqu'à ce qu'elles
soient dégagées. Tirez prudemment sur les cartouches pour les
déposer de la tête. Jetez-les.
Nota : Mettez un seau ou un bac sous le système pour récupérer
l'eau qui dégouttera.
3 Tenez les cartouches neuves en orientant leur étiquette
légèrement vers la gauche. Les deux buses en haut des
cartouches doivent être orientées vers l'arrière du système de
filtration et leurs deux rebords doivent dépasser de chaque côté.
Nota : La pièce n° RO TLROC doit être dans les étages 1 et 3 et
la pièce n° RO TWRM35 dans l'étage 2.
4 Levez les cartouches bien droites dans le collecteur jusqu'à ce
que les deux buses reposent dans les orifices du collecteur et
que les deux rebords soient alignés avec le collecteur.
5 Tournez les cartouches de gauche à droite jusqu'à ce qu'elles
s'arrêtent.
6 Ouvrez le robinet d'eau froide et celui d'eau osmosée. Vérifiez s'il
y a des fuites.
7 Procédez au contrôle de la pression et à la purge, conformément à
l'Étape 8.
10
1
2
3
OSMOSEUR À 3 ÉTAGES – MODÈLE EWR 3035
Mesures anglo-saxonnes
Mesures métriques
Production de la membrane 1
35 ± 7 gal/j
(106–159 l/j)
Réduction des MTD de la membrane 1
96,6 % minimum
96,6 % minimum
Production du système 2
19,4 gal/j
73,4 l/j
Réduction des MTD2
97,5 %+ typique
97,5 %+ typique
MTD maximales
1000 ppm
1000 ppm
Dureté max. de l'eau, pH de 6,9
10 g/gal
2,64 g/l
Maximum de chlorure dans l'eau
3,0 ppm
3,0 ppm
Limite du pH de l'eau d'alimentation
4 à 10
4 à 10
Débit des rejets (eau rejetée)
3 à 5 x débit du produit
3 à 5 x débit du produit
Précharge de réservoir d'eau vide
5 à 7 lb/po² air
35 à 48 kPa air
Contenance du réservoir d’eau 2
2,8 gallons
10,6 litres
Pressions mini-maxi de l'eau
40 à 100 lb/po²
280 à 689 kPa
Températures mini-maxi de l'eau d'alim.
40 à 100 °F
5 à 40 °C
Rendement 3
19 %
19 %
Rétablissement 4
30,6 %
30,6 %
Caractéristiques techniques – Rendements de qualification du système
Les rendements des membranes osmotiques dépendant fortement de la pression, de la
température et des MTD. Les éléments suivants doivent être utilisés à des fins de
comparaison seulement.
1. Les normes de l'industrie mesurent les rendements des membranes osmotiques sans contrepression de l'eau produite à 60 lb/po² (414 kPa) et à 77 °F (25 °C). Les autres conditions en plus
de ce qui précède sont des MTD de 250 ppm et un taux de rétablissement de 30,6 %. Les
chiffres des taux de production et de réduction des MTD s’appliquent à une membrane qui a été
rincée pendant 24 heures. Le taux de production d'une membrane neuve peut diminuer de 10 %
par an ou plus, en fonction des tendances d’entartrage et d'encrassement de l'eau
d'alimentation.
2. Mesurées à 50 lb/po², 77°±2 °F, et à 717 mg/l de MTD, conformément à la norme 58 de la NSF/ANSI.
3. L'efficacité est le pourcentage de l'eau entrant dans le système et dont peut disposer l'utilisateur
en tant qu'eau osmosée, dans des conditions d'utilisation qui se rapprochent de l'utilisation
quotidienne typique.
4. Le taux de rétablissement est le pourcentage de l'eau entrant dans la membrane du système
et que l'utilisateur peut utiliser en tant qu'eau osmosée lorsque le système fonctionne sans
réservoir d’eau ou lorsque le réservoir d’eau est évité.
11
Sources d'eau non potables :
N'utilisez pas ce système pour essayer de rendre potable l'eau provenant d’une source d’eau non
potable. N'utilisez pas ce système avec de l'eau microbiologiquement dangereuse ou de l'eau de
qualité inconnue sans prévoir une désinfection adéquate avant et après le système. Ce système est
certifié réduire les sporocystes. Il peut être utilisé avec de l'eau désinfectée pouvant contenir des
sporocystes filtrables.
Réduction de l'arsenic :
Ce système ne doit être utilisé que pour réduire l'arsenic des eaux chlorées contenant du chlore
libre détectable côté arrivée du système. Les systèmes d'eau avec lesquels un chlorateur en ligne
est utilisé doivent assurer un contact d’une minute du chlore avant l'osmoseur.
Trousse d'analyse du nitrate et du nitrite :
Ce système est acceptable pour le traitement des concentrations d'effluents ne contenant pas plus de
27 mg/l de nitrate et de 3 mg/l de nitrite en combinaison mesurée en tant que N. Ce système est
certifié réduire le nitrate et le nitrite des alimentations en eau dont la pression est de 280 kPa
(40 lb/po²) ou supérieure. Ce système est livré avec une trousse d'analyse du nitrate et du nitrite.
L'eau produite doit être périodiquement analysée conformément aux instructions livrées avec la
trousse.
Installations dans l'état du Massachusetts :
L'état du Massachusetts exige que l'installation soit être effectuée par un plombier agréé. L’utilisation
d’un robinet-vanne à étrier est interdite. Le code de la plomberie 248-CMR de l'état du
Massachusetts doit être respecté.
L'eau produite doit être périodiquement analysée pour confirmer que le système fonctionne de
manière satisfaisante.
Analyse de l'eau produite :
L'osmoseur contient une cartouche à membrane remplaçable indispensable pour la réduction
efficace des matières totales dissoutes (MTD).
Remplacement de la cartouche à membrane osmotique :
Pour assurer sa bonne efficacité, l'osmoseur contient une cartouche à membrane qui doit être
remplacée tous 18 mois ou plus souvent en fonction de la qualité de l’eau. Ne remplacez la
membrane osmotique que par une cartouche approuvée pour utilisation avec votre osmoseur.
12
ENTRETIEN DU SYSTÈME
Préfiltre et postfiltre
Le préfiltre et le postfiltre sont des cartouches à charbon actif remplaçables logés dans les étages 1 et
3. Il est recommandé de remplacer ces cartouches au moins tous les 6 mois. Elles devront être
remplacées plus souvent si la consommation d'eau est importante ou si elle contient des niveaux
élevés de sédiments. Le remplacement périodique de ces cartouches protège la membrane
osmotique contre les niveaux élevés de chlore et de sédiments. Au fur et à mesure que les sédiments
s'accumulent dans ces filtres, vous remarquerez peut-être que l'eau coule plus lentement.
Cartouche filtrante à membrane osmotique
La cartouche filtrante osmotique se trouve dans l'étage 2. C'est une cartouche tissée serrée qui
permet de réduire les solides dissous et les matières organiques. La durée d’une cartouche dépend
du pH et de la dureté de l'eau d'alimentation. Un pH plus élevé raccourcira la durée de vie de la
membrane en causant des trous d'épingle et des fuites. Si le pH est supérieur à 8,0, la cartouche ne
durera peut-être pas plus de 6 mois. Si le pH est inférieur à 7,5, la cartouche peut durer jusqu'à 18
mois. Dès que la qualité de l'eau osmosée et que le taux de production diminuent, la cartouche à
membrane doit être remplacée.
Le débit et la sortie sont déterminés par 3 facteurs :
1 La température de l'eau d'arrivée
2 Les matières totales dissoutes (MTD) présentes dans l'eau d'alimentation
3 La pression de l'eau d'alimentation
Plus les températures seront plus basses, plus le débit sera lent. Toutes les membranes sont testées à
77 °F. La température de l'eau d'alimentation ne doit pas dépasser 100 °F. Le système de filtration par
osmose inverse ne doit pas être installé dans un endroit exposé au gel. Plus il y a de MTD dans l'eau d'alimentation, plus le temps de filtration sera long. Les MTD entrantes
ne doivent pas dépasser 1000 ppm.
Une pression plus élevée de l'eau assure un débit plus élevé. La pression doit être supérieure à
40 lb/po² pour que le système fonctionne adéquatement. Vous pourrez envisager l'installation d'une
pompe à perméat ou de surpression si la pression est inférieure à 40 lb/po².
Remplacement des cartouches osmotiques
1
2
3
4
5
Déposez tout d'abord la cartouche du préfiltre pour dissiper la pression du filtre osmotique.
Tournez le filtre osmotique à gauche, puis déposez-le.
Déposez la cartouche du postfiltre.
Jetez les cartouches.
Posez les cartouches neuves en procédant à l'inverse de leur dépose. Tournez-les à droite pour
immobiliser :
a – Le postfiltre
b – La membrane osmotique
c – Le préfiltre
6 Purgez le système de filtration par osmose inverse comme il est indiqué à l'Étape 8.
13
Remplacement des cartouches du préfiltre et du postfiltre
1
2
3
4
Déposez la cartouche du préfiltre en la tournant à gauche.
Déposez la cartouche du postfiltre en la tournant à gauche.
Jetez les cartouches.
Posez les cartouches neuves en procédant à l'inverse de leur dépose. Tournez-les à droite pour
immobiliser :
a – Le postfiltre
b – Le préfiltre
5 Purgez le système de filtration à osmose inverse comme il est indiqué à l'Étape 8.
Restricteur de débit des rejets
Le restricteur de débit est indispensable pour le bon fonctionnement de la cartouche à membrane
osmotique. Il permet à l'eau de circuler dans la membrane au bon débit et de produire de l'eau d’une
qualité supérieure. Il est recommandé d'inspecter périodiquement le restricteur de débit pour
s'assurer qu'il est propre et pas obstrué. Si l'ensemble des rejets à l'égout doit être entretenu,
démontez-le et remontez-le comme il est indiqué à l'Étape 6.
14
Excalibur Water Systems
142 Commerce Park Drive, Unit M & N
Barrie, Ontario L4N 8W8 CANADA
www.excaliburwater.com
Système testé et certifié par l’Association pour la qualité de l’eau conformément à la norme 58 de la NSF/ANSI pour
la réduction des sporocystes, du plomb, de l’arsenic pentavalent, des nitrites et nitrates, du chrome III, du chrome
VI, du sélénium, du cadmium et des matières totales dissoutes (MTD). Également conforme à la norme 42 de la
NSF/ANSI pour la réduction de l’esthétique du chlore, des mauvais goûts, des mauvaises odeurs et des particules
de classe III ainsi qu’à la norme 372 de la NSF/ANSI pour sa conformité en faible teneur en plomb.
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
