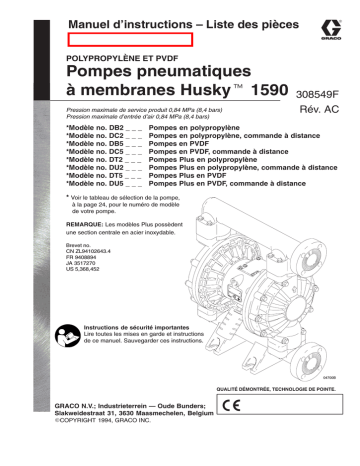

Manuel d’instructions – Liste des pièces

POLYPROPYLÈNE ET PVDF

Pompes pneumatiques

à membranes Husky

t 1590

308549F

Pression maximale de service produit 0,84 MPa (8,4 bars)

Pression maximale d’entrée d’air 0,84 MPa (8,4 bars)

Rév. AC

*Modèle no. DB2 _ _ _ Pompes en polypropylène

*Modèle no. DC2 _ _ _ Pompes en polypropylène, commande à distance

*Modèle no. DB5 _ _ _ Pompes en PVDF

*Modèle no. DC5 _ _ _ Pompes en PVDF, commande à distance

*Modèle no. DT2 _ _ _ Pompes Plus en polypropylène

*Modèle no. DU2 _ _ _ Pompes Plus en polypropylène, commande à distance

*Modèle no. DT5 _ _ _ Pompes Plus en PVDF

*Modèle no. DU5 _ _ _ Pompes Plus en PVDF, commande à distance

*

Voir le tableau de sélection de la pompe,

à la page 24, pour le numéro de modèle

de votre pompe.

REMARQUE: Les modèles Plus possèdent une section centrale en acier inoxydable.

Brevet no.

CN ZL94102643.4

FR 9408894

JA 3517270

US 5,368,452

Instructions de sécurité importantes

Lire toutes les mises en garde et instructions de ce manuel. Sauvegarder ces instructions.

GRACO N.V.; Industrieterrein — Oude Bunders;

Slakweidestraat 31, 3630 Maasmechelen, Belgium

ECOPYRIGHT 1994, GRACO INC.

04700B

QUALITÉ DÉMONTRÉE, TECHNOLOGIE DE POINTE.

Table des matières

Mises en garde de sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Fonctionnement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Guide de dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

13

14

Entretien

Réparation de la vanne d’air . . . . . . . . . . . . . . . . . . . . . . 16

Réparation de la vanne à billes . . . . . . . . . . . . . . . . . . . . 18

Réparation de la membrane . . . . . . . . . . . . . . . . . . . . . . . 19

Démontage du palier et du joint d’étanchéité . . . . . . . . 22

Tableau de sélection de la pompe . . . . . . . . . . . . . . . . . . . . .

Tableau de sélection des kits de réparation . . . . . . . . . . . . .

24

25

Pièces . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Séquence de serrage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

26

30

Dimensions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Caractéristiques techniques . . . . . . . . . . . . . . . . . . . . . . . . . .

31

32

Garantie Graco standard . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Symboles

Symbole de mise en garde

MISE EN GARDE

Ce symbole vous avertit des risques de blessure grave ou de mort en cas de non-respect des consignes.

Symbole d’avertissement

ATTENTION

Ce symbole vous avertit des risques de dommage ou de destruction du matériel en cas de non-respect des consignes.

MISE EN GARDE

INSTRUCTIONS

DANGERS LIÉS À LA MAUVAISE UTILISATION DES ÉQUIPEMENTS

Toute mauvaise utilisation de l’équipement peut causer une rupture ou un dysfonctionnement et entraîner des blessures corporelles graves.

D Cet équipement est exclusivement destiné à un usage professionnel.

D Lire tous les manuels d’instructions, les panonceaux et les étiquettes avant d’utiliser l’équipement.

D N’utiliser l’équipement que pour son utilisation prévue. En cas de doute, prendre contact avec votre distributeur Graco.

D Ne jamais modifier ni transformer cet équipement.

D Vérifier l’équipement tous les jours. Réparer ou remplacer immédiatement les pièces usagées ou endommagées.

D Ne pas dépasser la pression maximum de service du composant le plus faible du système. Cet équipement autorise une pression maximale de service de 0,84 MPa (8,4 bars) avec une pression maximale d’air

de 0,84 MPa (8,4 bars).

D Utiliser des produits et solvants compatibles avec les pièces en contact avec eux. Se reporter aux Caracté-

ristiques techniques dans chaque manuel du matériel. Lire les mises en garde du fabricant des produits et solvants.

D Ne jamais utiliser de flexibles pour tirer le matériel.

D Détourner les flexibles des zones de passage, des bords coupants, des pièces en mouvement et des surfaces chaudes. Ne jamais exposer les flexibles Graco à des températures supérieures à 82

_ C ou inférieures à –40

_ C.

D Ne pas soulever un matériel sous pression.

D Porter un casque antibruit pour faire fonctionner ce matériel.

D Respecter toutes les réglementations locales, fédérales et nationales concernant les incendies, les accidents

électriques et les normes de sécurité.

2 308549

MISE EN GARDE

DANGER DES PRODUITS TOXIQUES

Les produits dangereux ou les vapeurs toxiques peuvent provoquer de graves blessures, voire entraîner la mort, en cas de projection dans les yeux ou sur la peau, d’inhalation ou d’ingestion.

D Connaître les dangers spécifiques au produit utilisé.

D Stocker le produit dangereux dans un récipient homologué. Éliminer les produits dangereux conformément aux réglementations locale, fédérale et nationale.

D Toujours porter des lunettes de protection, des gants, des vêtements et un masque conformément aux recommandations du fabricant de produit et de solvant.

D Raccorder et placer l’échappement d’air en toute sécurité, à l’écart des personnes, des animaux et des zones de manipulation de produits alimentaires. Si la membrane est défectueuse, le produit s’évacue en même temps que l’air. Voir le chapitre Ventilation du système d’échappement d’air à la page 10.

DANGER D’INCENDIE ET D’EXPLOSION

Une mauvaise mise à la terre, une ventilation incorrecte, des flammes nues ou des étincelles peuvent générer des conditions de danger et entraîner un incendie ou une explosion et des blessures graves.

D Relier le matériel à la terre. Se reporter à la rubrique Mise à la terre en page 5.

D Ne jamais utiliser une pompe en polypropylène ou en PVDFR avec des produits inflammables non conducteurs comme indiqué dans la règlementation locale pour la protection contre les incendies. Se reporter au paragraphe Mise à la terre à la page 5 pour plus d’informations. Consulter le fournisseur de produits pour déterminer le caractère de conduction ou de résistivité du ou des produits utilisés.

D Au moindre constat d’une quelconque formation d’étincelles d’électricité statique, ou à la moindre décharge ressentie à l’utilisation du matériel, cesser immédiatement le pompage. Ne pas réutiliser le matériel avant que le problème ne soit identifié et résolu.

D Assurer une bonne ventilation pour éviter l’accumulation de vapeurs inflammables émanant de solvants ou du produit pulvérisé, distribué ou transféré.

D Par mesure de sécurité, raccorder et placer les tubes d’échappement d’air à l’écart de toute source de chaleur. Si la membrane est défectueuse, le produit s’évacuera en même temps que l’air.

Se reporter au chapitre Ventilation du système d’échappement d’air en page 10.

D Maintenir la zone de travail exempte de débris, y compris des solvants, des chiffons et de l’essence.

D Débrancher l’alimentation de tout les équipements électriques dans la zone de travail.

D Éteindre toutes les flammes ou les veilleuses dans la zone de travail.

D Ne pas fumer dans la zone de travail.

D Ne jamais actionner et éteindre l’interrupteur de lumière dans la zone de travail en cours de fonctionnement ou en présence de vapeurs.

D Ne jamais faire fonctionner un moteur à essence dans la zone de travail.

308549 3

Installation

Informations générales

D L’installation type présentée en fig. 2 est une simple indication pour choisir et monter les éléments du système. Prendre contact avec votre distributeur Graco ou les services d’assistance technique de Graco pour vous aider à concevoir un système qui correspond

à vos besoins.

D Toujours utiliser des pièces et accessoires d’origine

Graco. S’assurer que tous les accessoires sont correctement dimensionnés et conformes à la pression du système.

D Les chiffres et les lettres entre parenthèses correspondent aux repères des vues éclatées et listes de pièces des pages 28 à 29.

D Les différences de couleur entre les composants en plastique de cette pompe sont normales. Elles n’affectent pas les performances de la pompe.

MISE EN GARDE

DANGERS LIÉS AUX PRODUITS

TOXIQUES

Les produits dangereux ou les vapeurs toxiques peuvent provoquer de graves blessures, voire entraîner la mort, en cas de projection dans les yeux ou sur la peau, d’inhalation ou d’ingestion.

1.

Lire le chapitre DANGER DE PRODUITS

TOXIQUES en page 3.

2.

Utiliser des produits et solvants compatibles avec les pièces en contact avec eux. Se reporter aux

Caractéristiques techniques dans chaque manuel du matériel. Lire les mises en garde du fabricant des produits et solvants.

Resserrer les vis avant la première utilisation

Avant la première mise en service, contrôler et resserrer toutes les fixations externes. Voir Séquence de serrage

à la page 30. Resserrer toutes les fixations à la fin de la première journée de fonctionnement. Bien que la fréquence de resserrage varie en fonction de l’utilisation des pompes, il est généralement conseillé de resserrer les fixations tous les deux mois

4 308549

Mise à la terre

MISE EN GARDE

DANGER D’INCENDIE ET D’EXPLOSION

Cette pompe doit être reliée à la terre. Avant de la faire fonctionner, relier le système à la terre en suivant les explications ci-dessous.

Lire également le paragraphe DANGER

D’INCENDIE ET D’EXPLOSION, en page 3.

Le polypropylène et le PVDF ne sont pas conducteurs.

Le raccordement du fil de terre sur la borne de terre n’assure que la mise à la terre du moteur pneumatique.

Lors du pompage de produits conducteurs inflammables,

toujours s’assurer que tout le circuit de produit est bien raccordé à une véritable terre. Voir fig. 1.

Ne jamais utiliser une pompe en polypropylène ou en

PVDF avec des produits inflammables non conducteurs comme indiqué dans la réglementation locale pour la protection contre les incendies.

La réglementation américaine (NFPA 77 Électricité statique) recommande une conductivité supérieure à 50 x

10

–12

Siemans/mètre (ohms/mètre) au-dessus de votre plage de température de fonctionnement pour réduire les risques d’incendie. Consultez votre fournisseur de produit pour déterminer la conductivité ou la résistivité de votre produit. La résistivité doit être inférieure à 2 x 10

12

ohmcentimètres.

Installation

Relier l’ensemble de ce matériel à la terre:

D Pompe: Brancher un fil et une pince de terre et comme indiqué à la fig. 1. Desserrer la vis de terre (W). Introduire l’extrémité d’un fil de terre (Y) d’au moins 1,5 mm

@ derrière la vis et bien serrer celle-ci. Raccorder la pince d’extrémité du fil de terre à une véritable terre. Commander la réf. 237569, câble et pince de mise à la terre.

REMARQUE: Lors du pompage de produits inflammables conducteurs avec une pompe en polypropylène ou en PVDF,

toujours raccorder tout le circuit de produit à la terre.

Voir la MISE EN GARDE à la page 5.

D Flexibles d’air et de produit: n’utiliser que des flexibles conducteurs.

D Compresseur d’air: respecter les recommandations du fabricant.

D Tous les seaux de solvant utilisés pendant le rinçage doivent être conformes à la réglementation locale. N’utiliser que des seaux métalliques conducteurs. Ne pas poser le seau sur une surface non conductrice, telle que du papier ou du carton, qui interrompt la continuité de la mise à la terre.

D Réservoir d’alimentation produit: respecter les réglementations locales.

Y

Pour réduire le risque de formation d’étincelles d’électricité statique, relier la pompe à la terre ainsi que tout autre matériel utilisé ou placé dans la zone de pompage. Consulter votre code d’instructions électriques local pour les détails de raccordement à la terre relatifs à votre secteur et au type de matériel utilisé.

Fig. 1

W

02646B

308549 5

Conduite d’air

Installation

MISE EN GARDE

La vanne d’air principale de type purgeur (B) doit être montée sur votre système pour décharger l’air prisonnier entre cette vanne et la pompe. Cet air prisonnier peut provoquer le battement inattendu de la pompe, provoquant ainsi des blessures graves, y compris des projections dans les yeux ou sur la peau, des blessures dues

à des pièces en mouvement ou une intoxication due aux produits dangereux. Voir fig. 2.

1.

Installer les accessoires de la conduite d’air suivant la fig. 2. Fixer ces accessoires au mur ou sur un support.

S’assurer que la conduite d’air alimentant ces derniers est conductrice.

a.

Installer un régulateur d’air (C) et un manomètre pour contrôler la pression produit. La pression de sortie produit correspondra au réglage du régulateur d’air.

b.

Placer la vanne d’air principale de type purgeur (B) tout près de la pompe et s’en servir pour décharger l’air prisonnier. Voir la MISE EN GARDE ci-contre.

Placer l’autre vanne d’air principale (E) en amont de tous les accessoires de la conduite d’air et l’utiliser pour isoler ces derniers pendant le nettoyage et les réparations.

c.

Le filtre sur la conduite d’air (F) élimine les poussières nuisibles et l’humidité de l’alimentation en air comprimé.

2.

Installer un flexible d’air conducteur (A) entre les accessoires et l’entrée d’air 1/2 npt(f) de la pompe (N). Voir fig. 2. Utiliser un flexible d’air d’un diamètre intérieur minimum de 13 mm (1/2”).

3.

Visser un raccord rapide de conduite d’air (D) sur l’extrémité du flexible d’air (A); s’assurer que les orifices du raccord sont assez grands pour ne pas diminuer le débit d’air, ce qui affecterait les performances de la pompe. Visser correctement le raccord avec un ruban d’étanchéité sur l’entrée d’air de la pompe. Ne pas brancher le raccord rapide (D) sur le raccord avant que la pompe ne soit prête à fonctionner.

Schéma type de montage au sol

LÉGENDES DE LA FIG. 2

A Flexible d’alimentation d’air conducteur

B Vanne d’air principale de type purgeur

(nécessaire pour la pompe)

C Régulateur de pression d’air

D Raccord rapide sur la conduite d’air

E Vanne d’air principale (pour les accessoires)

F Filtre sur la conduite d’air

G Flexible d’aspiration produit

H Alimentation produit

J Vanne de purge produit (indispensable)

K Vanne d’arrêt produit

L Flexible produit

N Orifice d’entrée d’air de 1/2 npt(f)

R Bride d’entrée produit d’une dimension de 25–12 mm

S Bride de sortie produit d’une dimension de 25–12 mm

Y Câble de mise à la terre (nécessaire; voir page 5 pour les instructions d’installation)

Y

A

D

B

S

N

R

C

F

E

K L

J

H

G

04701B

Fig. 2

6 308549

Installation

Installation de tuyauteries d’air de pilotage

à distance

1.

Se reporter aux plans éclatés. Raccorder la tuyauterie d’air à la pompe en procédant comme suit.

2.

Brancher un tuyau souple de 0,635 mm (1/4 in.) de D.E.

sur les raccords poussoirs (14) du moteur pneumatique de la pompe.

REMARQUE: en remplaçant les raccords poussoirs, il est possible d’utiliser d’autres tailles ou types de raccords. Les nouveaux raccords nécessitent un filetage 1/8 in. npt.

3.

Brancher les autres extrémités des tuyaux sur le signal pneumatique extérieur, comme par exemple sur l’automate Cycleflo (Réf. no. 195264) ou Cycleflo II

(Réf. no.195265) de Graco.

REMARQUE: pour que la pompe fonctionne, il faut que la pression d’air aux raccords atteigne au moins 30 % de la pression d’air alimentant le moteur pneumatique.

Montages

4.

Un jeu d’amortisseurs en caoutchouc 236452 à fixer sous les pieds peut réduire le bruit et les vibrations en cours de fonctionnement.

Conduite d’aspiration produit

1.

L’entrée produit de la pompe (R) est une bride à face surélevée de 25–12 mm. Voir la rubrique Raccorde-

ments des brides à la page 8.

2.

Si la pression d’entrée produit à la pompe est supérieure au quart de la pression de service de sortie, les vannes

à billes ne se fermeront pas assez rapidement, provoquant ainsi un fonctionnement inefficace de la pompe.

3.

L’utilisation de pressions d’entrée supérieures à 0,1 MPa

(1 bar) réduira la durée de vie de la membrane.

4.

Se reporter aux Caractéristiques techniques en page 32 pour la hauteur maximale d’aspiration

(en charge ou à vide).

Conduite de sortie produit

ATTENTION

L’air d’échappement de la pompe peut contenir des éléments polluants. Ventiler dans un périmètre important autour de la zone d’échappement lorsque ces éléments peuvent nuire à l’alimentation produit. Se reporter

à la Ventilation du système d’échappement d’air en page 10.

MISE EN GARDE

Une vanne de purge produit (J) est nécessaire pour décompresser la conduite si elle est bouchée. La vanne de purge diminue le risque de blessure grave, y compris de projection dans les yeux ou sur la peau, ou d’intoxication par les produits dangereux lors de la dépressurisation. Installer la vanne tout près de la sortie produit de la pompe. Voir fig. 2.

1.

S’assurer que la surface de montage peut supporter le poids de la pompe, des flexibles et des accessoires ainsi que la contrainte due au fonctionnement.

2.

Dans tous les cas de figure, veiller à ce que la pompe soit bien fixée directement sur la surface de montage.

3.

Pour faciliter le fonctionnement et l’entretien, monter la pompe de manière à rendre le capot de la vanne d’air

(2), l’entrée d’air et les orifices d’entrée et de sortie produit aisément accessibles.

1.

La sortie produit (S) de la pompe est une bride à face surélevée sur 25–12 mm. Se reporter au paragraphe

Raccordement des brides à la page 8.

2.

Installer une vanne de purge produit (J) à proximité de l’orifice de sortie produit. Voir la MISE EN GARDE ci-dessus.

3.

Installer une vanne d’arrêt (K) sur la conduite de sortie produit.

308549 7

Installation

Connexion des brides

Les orifices d’entrée et de sortie sont équipés de brides

à face surélevée sur 25–12 mm prévues pour des conduits standards de classe 150 lb. Raccorder un tube plastique avec bride de 25–12 mm comme suit sur la pompe. Il faut:

D une clé dynamométrique;

D une clé anglaise;

D un joint en PTFE de diamètre 12,70 cm (5 in.), épaisseur

0,317 cm, avec quatre trous de 1,60 cm (0,63 in.) sur un cercle de perçage d’un diamètre de 9,85 cm (3,88 in.) et un trou central de 4,45 cm (1,75 in.);

D quatre boulons de 1,27 cm x 7,6 cm;

D quatre rondelles Grower de 1,27 cm;

D huit rondelles plates de 1,27 cm;

D quatre écrous de 1,27 cm.

1.

Mettre en place une rondelle (E) sur chaque boulon (C).

Voir fig. 3.

2.

Mettre les trous du joint (B) et de la bride de tuyauterie

(A) en face des trous de la bride de sortie de la pompe (S).

3.

Lubrifier le filetage des quatre boulons. Mettre en place les boulons dans les trous et les fixer à l’aide des rondelles (E), des rondelles d’arrêt (D) et des écrous (F).

4.

Maintenir les écrous à l’aide d’une clé. Se reporter

à la séquence de serrage indiquée sur la fig. 3 et serrer les boulons au couple de serrage 14 à 20 N

Sm. Ne pas

dépasser ce couple de serrage.

5.

Répéter les opérations pour la bride d’entrée de la pompe (R).

SÉQUENCE DE SERRAGE DES BOULONS

1

3 1

F

D

E

S

2 4

B

04405

A

E

C

1

R

1

LÉGENDES DE LA FIG. 3

A

B

C

D

E

F

R

S

Tuyau avec bride plastique

Joint en PTFE

Boulon

Rondelle frein

Rondelle plate

Écrou

Bride d’entrée produit d’une dimension de

25–12 mm

Bride de sortie produit d’une dimension de

25–12 mm

Lubrifier les filetages. Serrer au couple de 14–20 N

Sm.

Ne pas dépasser ce couple de serrage.

04703B

Fig. 3

8 308549

N

Installation

Vanne de décharge produit Inversion du sens des orifices d’entrée et de sortie produit

La pompe est livrée avec les orifices d’entrée (R) et de sortie

(S) dans le même sens. Voir fig. 4. Pour inverser le sens de l’orifice d’entrée et/ou de sortie:

1.

Retirer les vis (106 et 112) maintenant le collecteur d’entrée (102) et/ou de sortie (103) sur les carters (101).

2.

Inverser le collecteur et le rattacher. Reposer les vis et les serrer au couple de 9 à 10 N

Sm. Se reporter

à la Séquence de serrage à la page 30.

LÉGENDE

N

P

R

S

Orifice d’entrée d’air de 1/2 npt(f)

Silencieux: l’orifice d’échappement d’air est de 3/4 npt(f)

Bride d’entrée produit d’une dimension de 25–12 mm

Bride de sortie produit d’une dimension de 25–12 mm

101 Capots produit

102 Collecteur d’entrée produit

103 Collecteur de sortie produit

106 Vis du collecteur de sortie produit (haut)

112 Vis du collecteur d’entrée produit (bas)

1

Serrer à 9 à 10 N

Sm. Voir Séquence de serrage à la page 30.

ATTENTION

Certains systèmes peuvent nécessiter la pose d’une vanne de purge sur la sortie de la pompe pour éviter une surpression et la rupture de la pompe ou du flexible.

Voir fig. 5.

La dilatation thermique du produit dans la conduite de sortie peut provoquer une surpression. Cela peut se produire en cas d’utilisation de conduites produit très longues exposées aux rayons du soleil ou à la chaleur ambiante, ou en cas de pompage d’une zone froide vers une zone chaude (à partir d’un réservoir souterrain par exemple).

Une surpression peut également se produire si la pompe

Husky est utilisée pour alimenter en produit une pompe

à piston et que la vanne d’admission de celle-ci ne ferme pas, provoquant ainsi un retour de produit dans la conduite de sortie.

103

LÉGENDE

R

S

V

Bride d’entrée produit d’une dimension de 25–12 mm

Bride de sortie produit d’une dimension de 25–12 mm

Vanne de décharge Réf. 112119 (Acier inoxydable)

106

1

S

1 Installer la vanne entre les orifices d’entrée et de sortie produit.

2 Raccorder ici la conduite d’entrée produit

3 Raccorder ici la conduite de sortie produit.

S

3

101

R

V

1

2

P

102

112

1

04700B

R

Fig. 4

Fig. 5

04702B

308549 9

Expulsion de l’air d’échappement

MISE EN GARDE

RISQUES D’INCENDIE ET

D’EXPLOSION

Lire attentivement et respecter les mises en garde concernant le DANGER DE PRODUIT

TOXIQUE, et le DANGER D’INCENDIE ET

D’EXPLOSION sur la page 3, avant de faire fonctionner cette pompe.

S’assurer que le système est convenablement ventilé pour le type d’installation utilisé. L’air d’échappement doit

être expulsé dans un endroit sûr, à l’écart des personnes, des animaux, des zones de manipulation des produits alimentaires et de toute source de chaleur lors du pompage de produits inflammables ou dangereux.

Une membrane défectueuse provoquera l’échappement du produit pompé en même temps que l’air. Placer un réservoir approprié à l’extrémité de la conduite d’échappement d’air pour récupérer le produit. Voir fig. 6.

Installation

L’orifice d’échappement d’air mesure 3/4 npt(f). Ne pas le réduire. Une trop forte réduction de cet orifice d’échappement peut engendrer un fonctionnement par à-coups de la pompe.

Si le silencieux (P) est monté directement sur l’orifice de l’échappement d’air, appliquer du ruban PTFE pour filetages ou un lubrifiant antigrippant pour filetages avant de procéder au montage

Pour réaliser un échappement à distance:

1.

Retirer le silencieux (P) de l’orifice d’échappement d’air de la pompe.

2.

Installer un flexible d’échappement d’air conducteur (T) et raccorder le silencieux (P) à l’autre extrémité du flexible. Le flexible d’échappement d’air doit avoir un diamètre intérieur d’au moins 19 mm (3/4 in.). Si un flexible plus long que 4,57 m est nécessaire, utiliser un diamètre supérieur. Éviter les angles trop aigus et les nœuds dans le flexible. Voir fig. 6.

3.

Placer un réservoir (U) à l’extrémité de la conduite d’échappement d’air pour récupérer le produit en cas de rupture d’une membrane.

Ventilation de l’air d’échappement

E F C B

LÉGENDE

A Conduite d’alimentation d’air

B Vanne d’air principale de type purgeur

(nécessaire pour la pompe)

C Régulateur de pression d’air

D Raccord rapide sur la conduite d’air

E Vanne d’air principale (pour les accessoires)

F Filtre sur la conduite d’air

P Silencieux

T Flexible d’échappement d’air conducteur

U Réservoir pour l’échappement d’air à distance

A

D

T

U

P

04704

Fig. 6

10 308549

Procédure de décompression

Fonctionnement

1.

S’assurer que la pompe est convenablement reliée à la terre. Se reporter au chapitre de Mise à la terre en page 5.

MISE EN GARDE

DANGER DES ÉQUIPEMENTS

SOUS PRESSION

Le matériel reste pressurisé jusqu’à dépressurisation manuelle. Pour réduire le risque de blessure grave due

à un produit pressurisé, une vaporisation accidentelle en provenance du pistolet ou d’une projection de produit, suivre cette procédure à chaque fois que vous devez:

D relâcher la pression,

D arrêter le pompage,

D contrôler, nettoyer ou entretenir un équipement quelconque du système,

D installer ou nettoyer des buses.

2.

Vérifier l’étanchéité de tous les raccords. Veiller à utiliser un produit d’étanchéité liquide pour filetage compatible sur tous les filetages mâles. Serrer convenablement les raccords d’entrée et de sortie.

3.

Placer le tuyau d’aspiration (s’il est utilisé) dans le produit à pomper.

REMARQUE: Si la pression d’entrée produit dans la pompe est supérieure au quart de la pression de service de sortie, les vannes à billes ne se fermeront pas assez rapidement, provoquant ainsi un fonctionnement inefficace de la pompe.

1.

Fermer l’arrivée d’air à la pompe.

2.

Ouvrir la vanne de distribution, si elle est utilisée.

3.

Ouvrir la vanne de purge pour dépressuriser le produit en prévoyant un réservoir de récupération.

Rinçage de la pompe avant la première utilisation

La pompe a été testée dans l’eau. Si l’eau est susceptible de contaminer le produit en cours de pompage, rincer la pompe avec soin à l’aide d’un solvant compatible. Respecter la marche à suivre indiquée à la rubrique Démarrage

et réglage de la pompe.

Démarrage et réglage de la pompe

4.

Placer l’extrémité du flexible produit (L) dans un réservoir approprié.

5.

Fermer la vanne de purge (J). Voir fig. 2.

6.

Le régulateur d’air (C) de la pompe étant fermé, ouvrir toutes les vannes d’air principales de type purgeur (B, E).

7.

Si le flexible produit est équipé d’un dispositif de distribution, maintenir celui-ci ouvert tout en passant à l’étape suivante.

MISE EN GARDE

DANGERS LIÉS AUX PRODUITS

TOXIQUES

Un produit dangereux ou des vapeurs toxiques peuvent provoquer des blessures graves, voire la mort en cas de projection dans les yeux ou sur la peau, d’inhalation, ou d’ingestion.

Ne jamais soulever une pompe sous pression. En cas de chute, la partie hydraulique peut se rompre. Toujours respecter la Procédure de décompression ci-dessus avant de soulever la pompe.

8.

Ouvrir lentement le régulateur d’air (C) jusqu’à ce que la pompe démarre. Laisser la pompe fonctionner à bas régime jusqu’à ce que l’air soit évacué en totalité des conduites et que la pompe soit amorcée.

Si un rinçage est en cours, la laisser fonctionner suffisamment longtemps pour nettoyer minutieusement la pompe et les flexibles. Fermer le régulateur d’air.

Retirer le tuyau d’aspiration du solvant et le placer dans le produit à pomper.

308549 11

Fonctionnement

Fonctionnement des pompes pilotées

à distance

1.

Exécuter les opérations précédentes 1 à 7 de la rubrique

Démarrage et réglage de la pompe.

2.

Ouvrir le régulateur d’air (C).

REMARQUE: Laisser le moteur pneumatique sous pression pendant une longue période, alors que la pompe ne fonctionne pas, peut réduire la longévité de la membrane. Pour éviter ce genre de chose, il suffit d’utiliser une électrovanne 3 voies qui dépressurisera automatiquement le moteur dès que le cycle de dosage sera achevé.

Arrêt de la pompe

MISE EN GARDE

La pompe peut encore effectuer un cycle avant que le signal externe ne soit capté. Il existe un risque de blessure. Si la pompe est en fonctionnement, attendre qu’elle s’arrête avant d’intervenir.

MISE EN GARDE

Pour réduire le risque de blessure grave lorsque la décompression est nécessaire, toujours respecter la Procédure de décompression ci-contre.

3.

La pompe fonctionnera aussi longtemps que les raccords (14) de type push-pull seront soumis alternativement à une pression et une décompression.

En fin de journée de travail, relâcher la pression.

12 308549

Lubrification

La vanne d’air est conçue pour fonctionner sans lubrification, toutefois, si vous souhaitez la lubrifier, retirer le flexible d’entrée d’air de la pompe toutes les 500 heures de fonctionnement (ou chaque mois), et verser deux gouttes d’huile pour machine dans l’entrée d’air.

ATTENTION

Ne pas lubrifier excessivement la pompe. L’huile s’échappe du silencieux et peut contaminer votre alimentation produit ou tout autre matériel. Une lubrification excessive peut également provoquer un dysfonctionnement de la pompe.

Rinçage et stockage

MISE EN GARDE

Pour réduire les risques de blessures graves lors de chaque décompression, toujours suivre la Procédure

de décompression de la page 11.

Entretien

Serrage des raccords filetés

Avant chaque utilisation, vérifier l’état (usure, dommages) de tous les flexibles et les remplacer au besoin. S’assurer que tous les raccords filetés sont bien serrés et qu’ils ne présentent aucune fuite. Vérifier les fixations. Serrer au couple si nécessaire. Bien que la fréquence de resserrage des fixations dépend de l’utilisation de la pompe, il est généralement conseillé de les resserrer au couple tous les deux mois. Voir Séquence de serrage, page 30.

Programme de maintenance préventive

Établir un programme de maintenance préventive en fonction de l’historique de fonctionnement de la pompe. Cela est particulièrement important pour éviter les déversements ou les fuites dues à une membrane défectueuse.

Rincer la pompe assez souvent pour empêcher le produit pompé de sécher ou de geler dans la pompe et de l’endommager. Effectuer le rinçage avec un produit compatible avec le produit pompé et avec les pièces en contact avec le produit. Consulter le fabricant ou le fournisseur de produit pour connaître les produits de rinçage recommandés ainsi que la fréquence de rinçage.

Toujours rincer la pompe et relâcher la pression avant de la stocker pour une durée indéterminée.

308549 13

Guide de dépannage

MISE EN GARDE

Pour réduire les risques de blessures graves lors de chaque décompression, toujours suivre la Procédure

de décompression de la page 11.

1.

Dépressuriser avant de vérifier ou d’entretenir le matériel.

2.

Contrôler tous les problèmes et causes possibles avant de démonter la pompe.

PROBLÈME

La pompe fonctionne mal ou ne parvient pas à maintenir la pression.

La pompe ne fonctionne pas, ou effectue un cycle puis s’arrête.

CAUSE

Les vannes à billes (301), les sièges (201) ou les joints toriques

(202) sont usés.

La vanne d’air est bloquée ou encrassée.

SOLUTION

Les remplacer. Voir page 18.

La bille de la vanne (301) est très usée et bloquée dans son siège (201) ou dans le collecteur

(102 ou 103).

La bille de la vanne (301) est bloquée dans son siège (201) en raison d’une surpression.

La vanne de distribution est obstruée.

La pompe fonctionne par à-coups.

La conduite d’aspiration est obstruée.

Les billes des vannes sont collantes ou fuient (301).

La membrane s’est rompue.

Présence de bulles d’air dans le produite.

L’échappement est réduit.

La conduite d’aspiration est desserrée.

La membrane s’est rompue.

Démonter et nettoyer la vanne d’air.

Voir pages 16 à 17. Utiliser de l’air filtré.

Remplacer la bille et le siège.

Voir page 18.

Installer la vanne de décharge.

Voir page 9.

Dépressuriser et dégager.

Vérifier; nettoyer.

Nettoyer ou remplacer.

Voir page 18.

Le remplacer.

Voir les pages 19 à 21.

Retirer l’obstacle.

Resserrer.

Le collecteur d’entrée (102) est desserré, le joint entre le collecteur et le siège (201) est endommagé, ou les joints toriques (202) sont endommagés.

La flasque de membrane côté produit (105) est desserrée.

Le remplacer.

Voir les pages 19 à 21.

Resserrer les boulons du collecteur

(112) ou remplacer les sièges (201) ou les joints toriques (202).

Voir page 18.

Serrer ou remplacer.

Voir pages 19 à 21.

14 308549

Guide de dépannage

PROBLÈME

Présence de produit dans l’air d’échappement.

La pompe évacue trop d’air au calage.

L’air s’échappe à l’extérieur de la pompe.

Le produit de la pompe s’échappe par les vannes à bille.

CAUSE

La membrane s’est rompue.

La flasque de membrane côté produit (105) est desserrée.

Le bloc du tiroir de distribution d’air (7

{H), le joint torique (6{H), la plaque (8

H), le bloc d’inversion (18), les coupelles (10), ou les joints toriques (17) de la tige d’inversion sont usés.

Les joints (402) de la tige sont usés.

Le capot (2) de la vanne d’air ou les vis (3) de celui-ci sont desserrés.

Le joint de la vanne d’air (4

{H) ou le joint du capot d’air (22) est endommagé.

SOLUTION

Le remplacer.

Voir les pages 19 à 21.

Serrer ou remplacer.

Voir pages 19 à 21.

Contrôler; remplacer.

Voir pages 16 à 17.

Le remplacer.

Voir les pages 19 à 21.

Resserrer les vis. Voir page 17.

Contrôler; remplacer.

Voir pages 16 à 17 et 22 à 23.

Les vis du capot du circuit d’air (25) sont desserrées.

Les collecteurs (102, 103) sont desserrés, le joint entre le collecteur et le siège (201) ou les joints toriques (202) sont endommagés.

Serrer les vis. Voir pages 22 à 23.

Resserrer les boulons du collecteur

(106 et 112) ou remplacer les sièges (201) ou les joints toriques

(202). Voir en page 18.

308549 15

Entretien

Réparation de la vanne d’air

Outillage nécessaire

D Une clé dynamométrique

D Tournevis Torx (T20) ou clé à douille de 7 mm

D Pince à bec long

D Tige d’extraction de joint torique

D Graisse à base de lithium

REMARQUE: Des kits de réparation pour la vanne d’air, réf. 236273 (modèles avec un corps principal en aluminium) et 255061 (modèles avec un corps principal en acier inoxydable) sont disponibles. Se reporter à la page 28. Les pièces comprises dans le kit sont marquées avec un symbole, par exemple (4

{). Utiliser toutes les pièces du kit pour obtenir les meilleurs résultats.

Démontage

MISE EN GARDE

Pour réduire les risques de blessures graves lors de chaque décompression, toujours suivre la Procédure

de décompression de la page 11.

3

2

2

2

Serrer au couple de 5,6 à 6,8 N

S m.

Fig. 7

1.

Décompresser.

2.

À l’aide d’un tournevis de type Torx (T20) ou d’une clé

à douille de 7 mm, déposer les six vis (3), le capot de la vanne d’air (2) et le joint (4

{H). Voir fig. 7.

3.

Amener le tiroir du distributeur (5

{H) en position centrale et le tirer hors de son logement. Sortir le bloc du tiroir de distribution (7

{H) et le joint torique (6{H) hors du tiroir.

A l’aide d’une pince à becs fins, sortir le bloc d’inversion

(18) du logement en le retirant droit vers le haut.

Voir fig. 8.

1

2

3

Voir détail à droite.

Graisser.

Graisser la face inférieure.

4

{H

2

H{6

3

H{7

5

4.

Tirer les deux pistons actionneurs (11) hors des paliers

(12). Enlever les garnitures en coupelle (10

{H) des pistons. Retirer les tiges d’inversion (16) hors des paliers

(15). Enlever les joints toriques (17) des tiges d’inversion. Voir fig. 9.

11

04705B

H{18

3

5

1

5.

Inspecter la plaque (8

H) de la vanne en place. Si elle est endommagée, utiliser un tournevis Torx (T20) ou une clé

à douille de 7 mm pour déposer les trois vis (3). Retirer la plaque (8) et, sur les modèles avec un corps principal en aluminium, le joint (9

{). Voir fig. 10.

6.

Inspecter les paliers (12, 15) en place. Voir fig 9. Les paliers sont coniques et, s’ils sont endommagés, ils doivent être sortis de l’extérieur, ce qui nécessite le démontage de la partie recevant le produit. Voir page 22.

7.

Nettoyer toutes les pièces et vérifier leur état d’usure ou de détérioration. Les remplacer si nécessaire. Remonter suivant les explications données en page 17.

Fig. 8

16

04898

16 308549

1

2

Introduire l’extrémité fine en premier.

Graisser.

Entretien

3

Monter en orientant les lèvres face à l’extrémité fine du piston (11).

4

Introduire l’extrémité large en premier.

1

2

Le côté arrondi doit être face vers le bas

(uniquement pour les modèles avec un corps principal en aluminium).

Serrer les vis en butée sur le corps.

3

2

8

H

9

{

1

10

{H

2 3

11

4

12

2

17

{H

15 16

1

Fig. 10

03271

04899

Fig. 9

Remontage

1.

Si les paliers (12, 15) ont été retirés, en installer de nouveaux en suivant les explications de la page 22.

Remonter la partie recevant le produit.

2.

Sur les modèles avec un corps principal en aluminium, insérer le joint (9

{) de la plaque du tiroir de distribution dans la rainure située au fond du logement des vannes.

La partie arrondie du joint doit être tournée vers le bas dans la rainure. Voir fig. 10.

3.

Placer la plaque (8

H) de la vanne dans le logement.

Cette plaque est réversible sur les modèles avec un corps principal en aluminium, de sorte que les deux faces peuvent être tournées vers le haut. Reposer les trois vis (3) à l’aide d’un tournevis Torx (T20) ou d’une clé à douille de 7 mm. Serrer jusqu’à ce que les vis viennent en butée sur le corps. Voir fig. 10.

4.

Placer un joint torique (17

{H) sur chaque tige d’inversion

(16). Graisser les tiges et les joints toriques. Introduire les tiges dans les paliers (15) par l’extrémité fine.

Voir fig. 9.

5.

Placer une garniture en coupelle (10

{H) sur chaque piston actionneur (11), de sorte que les lèvres des garnitures sont face vers l’extrémité fine des pistons.

Voir fig. 9.

6.

Lubrifier les garnitures en coupelle (10

{H) et les pistons actionneurs (11). Introduire ces pistons dans les paliers

(12) par l’extrémité large. Laisser sortir l’extrémité fine des pistons. Voir fig. 9.

7.

Graisser la face inférieure du bloc d’inversion (18

{) et le positionner de sorte que ses ergots pénètrent dans les gorges situées aux extrémités des tiges d’inversion (16).

Voir fig. 8.

8.

Graisser le joint torique (6

{H) et le monter dans le bloc du tiroir de distribution (7

{H). Pousser le bloc sur le tiroir de distribution (5). Graisser la face inférieure du bloc du tiroir de distribution. Voir fig. 8.

9.

Positionner la vanne d’air (5) de sorte que ses ergots pénètrent dans les gorges situées sur l’extrémité étroite des pistons actionneurs (11). Voir fig. 8.

10. Aligner le joint de la vanne (4

{H) et le capot (2) sur les six trous du corps principal (1). Serrer les six vis (3)

à l’aide d’un tournevis Torx (T20) ou d’une clé à douille de 7 mm. Serrer à 5,6–6,8 N

Sm. Voir fig. 7.

308549 17

Entretien

Réparation de la vanne à billes

Outillage nécessaire

D Une clé dynamométrique

D Clé à douille de 10 mm

D Tige d’extraction de joint torique

Démontage

REMARQUE: Il existe un kit de réparation de la partie recevant le produit. Se reporter à la page 25 pour commander le kit adapté à la pompe. Les pièces contenues dans le kit sont repérées par un astérisque, par exemple (201*). Pour obtenir de meilleurs résultats utiliser toutes les pièces du kit.

REMARQUE: Pour assurer une bonne étanchéité des billes

(301), toujours remplacer les sièges (201) en même temps que les billes.

MISE EN GARDE

Pour réduire les risques de blessures graves lors de chaque décompression, toujours suivre la Procédure

de décompression de la page 11.

1

2

Serrer à 9 à 10N.m. Voir Séquence de serrage à la page 30.

La flèche (A) doit être tournée vers le collecteur de sortie (103).

3 Non utilisé sur certains modèles.

106

1

103

301*

201*

202*

3

101

A

2

1.

Relâcher la pression. Débrancher tous les flexibles.

2.

Retirer la pompe de son emplacement.

3.

À l’aide d’une clé à pipe de 10 mm, retirer les quatre boulons (106) maintenant le collecteur de sortie (103) aux carters produit (101). Voir Fig. 11.

4.

Retirer les sièges (201), les billes (301), et les joints toriques (202) du collecteur.

REMARQUE: Certains modèles n’utilisent pas de joints toriques (202).

5.

Retourner la pompe et retirer les boulons (112) et le collecteur d’entrée (102). Retirer les sièges (201), les billes (301) et les joints toriques (202) des carters produit (101).

Remontage

1.

Nettoyer toutes les pièces et en vérifier l’état d’usure et de détérioration. Les remplacer le cas échéant.

2.

Remonter en procédant dans l’ordre inverse, en suivant les remarques de la fig. 11. S’assurer que les billes sont remontées exactement comme indiqué. Les flèches (A) sur les carters produit (101) doivent être tournées vers le collecteur de sortie (103).

Fig. 11

112

1

301*

201*

202*

3

102

04706B

18 308549

Entretien

Réparation de la membrane

Outillage nécessaire

D Une clé dynamométrique

D Clé à douille de 13 mm

D Une clé anglaise

D Clé plate de 19 mm

D Tige d’extraction de joint torique

D Graisse à base de lithium

Démontage

REMARQUE: Il existe un kit de réparation de la partie recevant le produit. Se reporter à la page 25 pour commander le kit adapté à la pompe. Les pièces contenues dans le kit sont repérées par un astérisque, par exemple (401*). Pour obtenir de meilleurs résultats utiliser toutes les pièces du kit.

MISE EN GARDE

Pour réduire les risques de blessures graves lors de chaque décompression, toujours suivre la Procédure de

décompression de la page 11.

1.

Décompresser.

2.

Retirer les collecteurs et démonter les vannes à billes comme indiqué en page 18.

3.

À l’aide de clés à pipe de 13 mm, retirer les vis (107 et 108) maintenant les carters produit (101) aux capots de la vanne d’air (23). Retirer les carters produit (101) de la pompe. Voir fig. 12.

1

2

Il est impératif de d’abord serrer les huit vis longues (108) et seulement ensuite les vis courtes (107). Serrer au couple de 21 à 25 N

S m.

Voir Séquence de serrage à la page 30.

La flèche (A) doit être dirigée vers la vanne d’air (B).

B

23

101

A

2

107

1

108 1

04707B

Fig. 12

308549 19

Entretien

4.

Dévisser une contre-plaque externe (105) de l’arbre porte-membrane (24). Retirer une membrane (401),

et la plaque interne (104). Voir fig. 13.

REMARQUE: Les modèles au PTFE comportent une membrane en PTFE (403) en plus de la membrane de renfort (401).

5.

Tirer l’autre ensemble de la membrane, ainsi que son arbre (24), hors du corps principal (1). Maintenir les parties plates de l’arbre avec une clé plate de 19 mm, et enlever la plaque extérieure (105) de l’arbre.

Démonter le reste de l’ensemble de la membrane.

6.

Vérifier l’état d’usure et l’absence de rayures de l’arbre porte-membrane (24). S’il est endommagé, vérifier les paliers (19) en place. Si les paliers sont endommagés, se reporter à la page 22.

7.

Retirer les garnitures en forme de U (402) du corps principal (1) à l’aide d’une tige d’extraction pour joints toriques. Cette opération peut être effectuée sans démonter les paliers (19).

8.

Nettoyer toutes les pièces et en vérifier l’état d’usure et de détérioration. Les remplacer le cas échéant.

Remontage

1.

Graisser les garnitures en forme de U de l’arbre (402*) et les installer de telle façon que les lèvres soient orientées vers l’extérieur du corps (1). Voir fig. 13.

2.

Graisser l’arbre de la membrane (24) sur toute la longueur et aux extrémités, puis le glisser dans le corps (1).

3.

Assembler les plaques internes de la membrane (104), les membranes (401*), les membranes en PTFE (403*, si utilisées), et les plaques de la membrane extérieure

(105) exactement comme indiqué en fig. 13. Ces pièces

doivent être assemblées correctement.

4.

Enduire le filetage des plaques côté produit (105) avec du Loctite

R de moyenne force (bleu) ou avec un produit

équivalent. Maintenir une des plaques extérieures à l’aide d’une clé et serrer l’autre plaque extérieure au couple de 27 à 34 N

Sm à 100 tr/min maximum. Ne pas serrer plus que le couple indiqué.

5.

Aligner les carters produit (101) avec corps principal (1) de sorte que les flèches (A) sur les carters soient dirigées dans le même sens que la vanne d’air (B). Serrer solidement les capots avec les vis (107 et 108). Placer les vis plus longues (108) dans les trous pratiqués en haut et en bas des carters produit. Voir fig. 12.

6.

D’abord serrer les vis plus longues (108) uniformément en séquence diagonale au couple de 21 à 25 N

Sm

à l’aide d’une clé à douille de 13 mm. Serrer ensuite les vis plus courtes (107). Voir Séquence de serrage

à la page 30.

7.

Remonter les vannes à bille et les collecteurs en suivant les explications de la page 18.

20 308549

Entretien

5

105

19 402*

1

1 24

3

104 401*

2

Vue en coupe avec les membranes montées

403*

2 4

1

04708

03275

Vue en coupe avec les membranes démontées

24

3

104

401*

2

403*

2 4

105

5

1

24

3

Fig. 13

1 Les lèvres sont tournées vers l’extérieur du corps (1).

2 Le Côté Air doit être tourné vers le corps principal (1).

3 Graisser.

4

Uniquement utilisé sur les modèles équipés de membranes en PTFE.

5 Enduire avec du Loctite

R de moyenne force (bleu) ou avec un produit équivalent.

Serrer à 27 à 34 N

Sm à 100 tr/min maximum .

04709B

308549 21

Entretien

Démontage du palier et du joint d’étanchéité

Outillage nécessaire

D Une clé dynamométrique

D Clé à douille de 10 mm

D Système d’extraction du palier

D Tige d’extraction de joint torique

D Presse ou maillet et masse

Démontage

REMARQUE: Ne pas retirer les paliers intacts.

7.

Utiliser un système d’extraction de palier pour démonter les paliers de l’arbre de la membrane (19), les paliers

(12) de la vanne d’air ou les paliers (15) des tiges d’inversion. Ne pas enlever les paliers intacts.

8.

Si les paliers ont été retirés (19) de l’arbre de la membrane, introduire une tige d’extraction de joint torique dans le corps principal (1) et retirer les garnitures en forme de U (402). Inspecter les garnitures. Voir fig. 13.

Remontage

1.

Si elles sont retirées, placer les joints en U de l’arbre

(402*) de sorte que les lèvres soient tournées vers

l’extérieur du corps (1).

MISE EN GARDE

Pour réduire les risques de blessures graves lors de chaque décompression, toujours suivre la Procédure de

décompression de la page 11.

2.

Les paliers (19, 12, et 15) sont coniques et ne peuvent

être montés que dans un sens. Installer les paliers dans le corps principal (1), en introduisant l’extrémité coni-

que en premier. À l’aide d’une presse ou d’un maillet en caoutchouc et d’une masse, forcer le palier dans le corps principal de sorte qu’il affleure en surface.

1.

Décompresser.

2.

Retirer les collecteurs et démonter les vannes à billes comme indiqué en page 18.

3.

Retirer les carters produit et les ensembles membrane en suivant les instructions de la page 19.

REMARQUE: Si vous ne retirez que le palier de l’arbre de la membrane (19), sauter le point 4.

4.

Démonter la vanne d’air en suivant les instructions de la page 16.

5.

À l’aide d’une clé à douille de 10 mm, retirer les vis (25) retenant les capots de la vanne d’air (23) sur le corps principal (1). Voir fig. 14.

6.

Retirer les joints (22) des capots de la vanne.

Les remplacer systématiquement par des neufs.

3.

Remonter la vanne d’air en suivant les explications de la page 17.

4.

Placer le nouveau joint du capot du circuit pneumatique

(22) de sorte que la tige d’inversion (16) dépassant du corps principal (1) s’insère exactement dans l’orifice (H) adéquat du joint.

5.

Enduire le filetage des vis (25) avec du Loctite

R de moyenne force (bleu) ou avec un produit équivalent.

Positionner le capot du circuit pneumatique (23) de sorte que la tige d’inversion (16) s’insère exactement dans le trou médian (M) des trois petits trous situés près du centre du capot. Serrer les vis (25) à la main. Voir fig. 14.

À l’aide d’une clé à douille de 10 mm, serrer les vis uniformément en séquence diagonale à 15 à 17 N

Sm.

6.

Monter les ensembles de membrane et les capots du circuit en suivant les explications de la page 19.

7.

Remonter les vannes à bille et les collecteurs en suivant les explications de la page 18.

22 308549

Entretien

1

2

3

Introduire les extrémités coniques des paliers en premier.

Forcer les paliers dans le corps principal jusqu’à ce qu’ils affleurent en surface (1).

Enduire avec du Loctite

R de moyenne force (bleu) ou avec un produit équivalent. Serrer à 15 à 17 N

Sm.

19

1 2

1

16

H

22

M

15

1

2

23

Détail des paliers de la vanne d’air

03277

25

3

03278B

Fig. 14

12

1 2

1

308549 23

Tableau de sélection de la pompe

Pompes Husky 1590 en polypropylène et en PVDF de la série A

Le N pompe à partir du tableau de sélection ci-dessous, choisissez six caractères qui caractérisent votre pompe de la gauche vers la droite. Le premier caractère est toujours D, qui désigne les pompes à membranes Husky.

Les cinq autres caractères définissent les matériaux de construction. Par exemple, une pompe équipée d’un moteur à air comprimé Husky 1590, d’une partie produit en polypropylène, de sièges en polypropylène, de billes en PTFE, et de membranes en PTFE correspond au Modèle

D B 2 9 1 1.

Pour commander les pièces de rechange, se reporter aux listes des pages 28 et 29. Les chiffres du tableau ne correspondent pas aux

référence dans les listes et schémas des pièces.

Pompe à membranes

D (pour toutes les pompes)

Moteur pneumatique

B Aluminium

(standard)

U Inox

(à distance)

Partie produit

1 (non utilisé)

4 (Inox; voir le manuel 308441)

5 (PVDF)

Sièges

1 (non utilisé)

C Aluminium

(à distance)

2 (polypropylène)

T inox (standard) 3 (Aluminium; voir le manuel

308441)

2 (non utilisé)

3 (Inox 316)

Billes

1 (PTFE)

2 (acétal)

3 (non utilisé)

– 4 (Inox 17–4 PH) 4 (Inox 440C)

– 5 (TPE)

– 6 (Santoprene r)

– 7 (Buna–N)

– 8

(fluoroélastomère)

– 9 (polypropylène)

Membranes

1 (PTFE)

2 (non utilisé)

3 (non utilisé)

4 (non utilisé)

5 (TPE)

6 (Santoprene r)

7 (Buna–N)

5 (TPE)

6 (Santoprene r)

7 (Buna–N)

8

(fluoroélastomère)

8

(fluoroélastomère)

– A (PVDF)

– G (Geolast r)

G (Geolast r)

G (Geolast r)

Kit de conversion 246451 pour moteur pneumatique en acier inox

Utiliser le kit 246451 et se reporter au manuel d’instructions 309643 (fourni avec le kit) pour transformer le moteur pneumatique en aluminium en moteur pneumatique en acier inox.

24 308549

Tableau de sélection des kits de réparation

Pour pompes Husky 1590 en polypropylène et en PVDF de la série A

Des kits de réparation peuvent être commandés séparément. Pour réparer la vanne d’air, commander la référence

236273 pour les modèles avec un corps principal en aluminium, ou la référence 255061 pour les modèles avec un corps principal en acier inoxydable (voir page 28). Les pièces comprises dans le kit de réparation de la vanne d’air sont marquées avec un symbole dans la liste des pièces, par exemple (4

{H).

Pour réparer votre pompe, sélectionner les six caractères qui représentent votre pompe dans le tableau de sélection ci dessous, de la gauche vers la droite. Le premier caractère est toujours D, le second caractère est toujours 0 (zéro), et le troisième est toujours C. Les trois caractères suivants déterminent les matériaux de construction. Les pièces contenues dans le kit sont repérées par un astérisque dans les listes de pièces, par exemple (201*). Supposons que votre pompe soit équipée de sièges en polypropylène, de billes en PTFE, et de membranes en PTFE, vous devrez commander le kit de réparation

D 0 C – 9 1 1.

Si vous ne devez réparer que certaines pièces (par exemple, les membranes), utiliser les chiffres 0 (zéro) pour les sièges et les billes, et commande le Kit de Réparation

D 0 C – 0 0 1.

Les chiffres du Tableau de sélection ne correspondent pas aux numéros de référence qui apparaissent dans les listes et schémas de pièces des pages 28 et 29.

Pompe à membranes

D (pour toutes les pompes)

Zéro

0 (pour toutes les pompes)

Matériau de la partie produit

C (Plastique)

– Sièges

– 0 (zéro)

Billes

0 (zéro)

Membranes

0 (zéro)

– 1 (non utilisé)

– 2 (non utilisé)

1 (PTFE)

2 (acétal)

– 3 (Inox 316) 3 (non utilisé)

– 4 (Inox 17–4 PH) 4 (Inox 440C)

– 5 (TPE)

– 6 (Santoprene r)

– 7 (Buna–N)

5 (TPE)

6 (Santoprene r)

7 (Buna–N)

1 (PTFE)

2 (non utilisé)

3 (non utilisé)

4 (non utilisé)

5 (TPE)

6 (Santoprene r)

7 (Buna–N)

– 8

(fluoroélastomère)

– 9 (polypropylène)

– A (PVDF)

– G (Geolast r)

8

(fluoroélastomère)

8

(fluoroélastomère)

G (Geolast r)

G (Geolast r)

308549 25

Pièces

Liste des pièces pour le moteur pneumatique (Tableau de sélection, colonne no. 2)

Caract.

B

No.

rep.

1

No. Réf.

Description

2

188838 CORPS, de pompe; aluminium

188854 CAPOTS, vanne d’air; aluminium

3 116344 VIS à métaux à tête hex.

à collet; M5 x 0,8; 12 mm

4

{H

188618 JOINT, couvercle; mousse

5 188855 TIROIR; aluminium

6

{H

108730 JOINT TORIQUE; nitrile

7

{H

188616 BLOC, vanne d’air; acétal

Qté

1

1

9

1

1

1

1

8 188615 PLAQUE, vanne d’air; acier inox

9

{

188617 JOINT, plaque de la vanne d’air; buna-N

10

{H 112181

JOINT en U; nitrile

11 188612 PISTON, actionneur; acétal

12 188613 PALIER, piston; acétal

13

}

104765 BOUCHON de tuyauterie; sans tête

14

}

115671 RACCORD; mâle

15 188611 PALIER, tige; acétal

1

1

2

2

2

2

16 188610 TIGE, d’inversion; acier inox

2

17

{H 157628

JOINT TORIQUE; buna-N

2

18

{H 188614

BLOC, d’inversion; acétal 1

19 188609 PALIER, arbre; acétal 2

2

2

20

22

1

2

23

24

25

116343 VIS, mise à la terre

188603 JOINT, capot du circuit pneumatique; mousse

189400 CAPOT, air; aluminium

189245 ARBRE, membrane; acier inox

115643 VIS; M8 x 1,25; 25 mm, aluminium

2

1

12

Caract.

C

No.

rep.

No. Réf.

Description

Comme B, à l’exception de ce qui suit

T

Qté

1

23

195921 SECTION centrale,

à distance, aluminium

195919 CAPOT, air; à distance, aluminium

Comme B, à l’exception de ce qui suit

1

2

1

2

15K009 SECTION centrale; acier inox

15K696 CAPOT, vanne d’air, acier inox

1

1

8

H

1

9

15H178 PLAQUE, vanne d’air, acier inox

– – –

U

23

25

15A739 CAPOT, vanne d’air, acier inox

112178 VIS; M8 x 1,25; 25 MM acier inox

Comme B, à l’exception de ce qui suit

2

12

1

2

8

9

H

23

25

15K011 SECTION centrale,

à distance, acier inox

15K696 CAPOT, vanne d’air, acier inox

1

1

1 15H178 PLAQUE, vanne d’air, acier inox

– –

15B795 CAPOT, vanne d’air,

à distance, acier inox

112178 VIS; M8 x 1,25; 25 MM acier inox

2

12

26 308549

Pièces

Liste de pièces section produit (Tableau de sélection, colonne 3)

Qté Caract.

2

No.

rep.

No. Réf.

Description

101 189739 CAPOT, produit; polypropylène

102 192072 COLLECTEUR, entrée; polypropylène

103 192074 COLLECTEUR, sortie; polypropylène

104 15K448 PLAQUE, côté pneumatique; aluminium

105 189742 FLASQUE, côté produit; polypropylène

106 112560 VIS; M8 x 1,25; 70 mm; inox

107 112368 VIS; M10 x 1,50; 60 mm

(2,36 in.); inox

108 114118 VIS; M10 x 1,50; 90 mm; inox

110

Y

188621 ÉTIQUETTE, mise en garde

111 102656 SILENCIEUX

112 112559 VIS; M8 x 1,25; 40 mm; inox

2

1

1

2

2

8

12

8

1

1

8

Caract.

5

No.

rep.

No. Réf.

Description

101 189741 CAPOT, produit; PVDF

102 192073 COLLECTEUR, entrée;

PVDF

103 192075 COLLECTEUR, sortie;

PVDF

104 15K448 PLAQUE, côté air; aluminium

105 189744 PLAQUE, côté produit;

PVDF

106 112560 VIS; M8 x 1,25; 70 mm; inox

107 112368 VIS; M10 x 1,50; 60 mm; inox

108 114118 VIS; M10 x 1,50; 90 mm; inox

110

Y

188621 ÉTIQUETTE, mise en garde

111 102656 SILENCIEUX

112 112559 VIS; M8 x 1,25; 40 mm; inox

Qté

2

1

1

2

2

8

12

8

1

1

8

308549 27

Pièces

11 10

{

H

H

{17

16

H

{18

3

20

15

*402

19

111

13

}

3

2

4

{H

1

5

6

{

H

7

{

H

8

H

9

{

16

1

17

{

H

12

10

{

H

11

14

}

22

23

25

24

104

101

Y

110

401*

403*

1

105

*301

*201

106

103

301*

201*

202*

1

107

108

202*

1

102

1 Non utilisé sur certains modèles.

* Ces pièces font partie du kit de réparation de la pompe que l’on peut se procurer séparément. Se reporter au tableau de sélection des kits de réparation de la page 25 pour déterminer le kit adapté à la pompe.

{ Ces pièces font partie du kit de réparation de la vanne d’air, réf. 236273 (modèles

avec un corps principal en aluminium), qui peut être acheté séparément.

H Ces pièces font partie du kit de réparation de la vanne d’air, réf. 255061 (modèles

avec un corps principal en acier inoxydable), qui peut être acheté séparément.

Y Des étiquettes, plaques et panneaux de danger et de mise en garde sont mis

à disposition gratuitement.

} Ces pièces ne concernent que le moteur pneumatique piloté

à distance, DC––––

, DT––––

112

04622C

28 308549

Pièces

Liste des pièces du siège

(Tableau de sélection, colonne no. 4)

Caract.

3

No.

rep.

No. Réf.

Description Qté

201* 189318 SIÈGE; acier inox 316 4

202* 112418 JOINT TORIQUE; PTFE 4

4

5

6

7

8

201* 189319 SIÈGE; acier inox 17-4 4

202* 112418 JOINT TORIQUE; PTFE 4

201* 189322 SIÈGE; TPE 4

202 Néant Non utilisé

201* 189320 SIÈGE; Santoprène

R

0

4

202* 112418 JOINT TORIQUE; PTFE 4

201* 15B266 SIÈGE; Buna-N

202 Néant Non utilisé

201* 15B264 SIÈGE; fluoroélastomère 4

4

0

9

A

G

202 Néant Non utilisé

201* 189321 SIÈGE; polypropylène

202* 112418 JOINT TORIQUE; PTFE 4

0

4

201* 189732 SIÈGE; PVDF 4

202* 112418 JOINT TORIQUE; PTFE 4

201* 194213 SIÈGE; Geolast

R

4

202* 112418 JOINT TORIQUE; PTFE 4

Liste des pièces pour membrane

(Tableau de sélection, colonne no. 6)

Caract.

1

No.

rep.

No. Réf.

Description

401* 189425 MEMBRANE, réserve;

TPE

402* 112181 JOINT en U; nitrile

5

403* 189424 MEMBRANE; PTFE

401* 189425 MEMBRANE; TPE

402* 112181 JOINT en U; nitrile

6

7

8

G

401* 189426 MEMBRANE;

Santoprène

R

402* 112181 JOINT en U; nitrile

401* 15B312 MEMBRANE; Buna-N

402* 112181 JOINT en U; nitrile

401* 15B501 MEMBRANE; fluoroélastomère

402* 112181 JOINT en U; nitrile

401* 194214 MEMBRANE; Geolast

R

402* 112181 JOINT en U; nitrile

Qté

2

2

2

2

2

2

2

2

2

2

2

2

2

Liste des pièces de la bille

(Tableau de sélection, colonne no. 5)

4

5

6

7

8

G

1

2

Caract.

No.

rep.

No. Réf.

Description

301* 112419 BILLE; PTFE

301* 112423 BILLE; acétal

301* 112420 BILLE; acier inox 440C

301* 112831 BILLE; TPE

301* 112421 BILLE; Santoprène

R

301* 15B490 BILLE; Buna-N

301* 15B489 BILLE; fluoroélastomère

301* 114752 BILLE; Geolast

R

Qté

4

4

4

4

4

4

4

4

308549 29

Séquence de serrage

Toujours observer la séquence de serrage à chaque demande de serrage des fixations.

1.

Capots produit gauche/droite.

Serrer à 21 à 25 N

Sm

1

3.

Collecteur de sortie.

Serrer les boulons à 9 à 10 N

Sm.

23

21 20

26

3

8 5

25

24

19 22

10

9

VUE DE DESSUS

6

4

2

7

VUE DE PROFIL

2.

Collecteur d’entrée.

Serrer les boulons à 9 à 10 N

Sm.

VUE DE DESSOUS

30 308549

VUE DE FACE

Dimensions

VUE DE PROFIL

Entrée produit

1/2 npt(f)

Échappement d’air

3/4 npt(f)

304,5 mm

152,5 mm

445,5 mm

254 mm

133 mm

Diam. int. de l’orifice de sortie: 44,5 mm

(1,75 in.)

Diamètre de la bride:

127 mm (5 in.)

Quatre trous de 16 mm

489 mm

412,5 mm

552,5 mm

45

_

76 mm

12,5 mm

152,5 mm

265,5 mm)

Diam. int. de l’orifice d’entrée: 44,5 mm

(1,6 in.)

Quatre trous de 16 mm

7439B

SCHÉMA DE PERCAGE DES TROUS

DE MONTAGE DE LA POMPE

152,5 mm

152,5 mm

308549 31

Caractéristiques techniques

Pression maximale de service produit . 0,84 MPa, (8,4 bars)

Plage de la pression d’air de service . . . . . . . 1,4 à 8,4 bars,

(0,14 à 0,84 MPa)

Consommation maximale d’air . . . . . . . . . . . . . . . . . 125 scfm

Consommation d’air à 70 psi/60 gpm 50 scfm (voir graphique)

Débit libre maximum . . . . . . . . . . . . . . . . . . . . . . . . .

Nombre de cycles maximum de la pompe

378,5 l/min

. . . . . . . . 200 c/min

Nombre de litres par cycle . . . . . . . . . . . . . . . . . . . . . . . . . .

Hauteur d’aspiration maximum . . . .

1,9

5,48 m amorcée ou non

Dimensions maximum des particules solides pompables . . . .

4,8 mm

* Niveau maximal de bruit à 100 psi, 50 cpm 94 dBa Niveau de puissance sonore . . . . . . . . . . . . . . . . . . . . . . . . 108 dBa

* Niveau de bruit à 70 psi, 50 cycles/min

Température maximum de fonctionnement

Dimension de l’entrée d’air

. . . . . . . . .

. . . . . . . . .

. . . . . . . . . . . . . . . . . . . . .

72 dBa

65,5

_C

1/2 npt(f)

Dimension de l’entrée produit . . . . . . . . Bride, face surélevée

Dimension de la sortie produit . . . . . . . de 25–12 mm

Bride, face surélevée de 25–12 mm

Pièces en contact avec le produitVarient selon le modèle. Voir pages 26 à 29

Pièces externes non au contact du produit . Aluminium, acier inox 302 et 316, polyester (étiquettes)

Poids

. . . . . . . . . . . . . . . . . . . . . . . . Pompes en polypropylène:

. . . . . . . . . . . . . . . . . .

avec corps principal en aluminium 16 kg

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Pompes en PVDF:

. . . . . . . . . . . . . . . .

avec un corps principal en aluminium 22kg

. . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . .

Pompes Plus en polypropylène: avec corps principal en acier inoxydable 23 kg

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pompes en PVDF:

. . . . . . . . . .

avec un corps principal en acier inoxydable 30 kg

Geolast r et Santoprener sont des marques déposées de Monsanto Co.

* Les niveaux sonores sont mesurés avec une pompe montée sur le sol, en utilisant le jeu d’amortisseurs en caoutchouc

236452. La puissance sonore est mesurée suivant la norme

ISO 9216.

Exemple de recherche de la consommation d’air et de la pression d’air d’une pompe avec une hauteur de refoulement

donnée et un débit produit spécifique: Pour fournir un débit de liquide de 227 litres (en abscisse) à une pression (en ordonnée) de

0,28 MPa (2,8 bars), il faut une consommation d’air d’environ 1,40 m

#

/min à une pression d’entrée d’air de 0,49 MPa (4,9 bars).

Mètres

85,3

MPa (bar)

120

0,84 (8,4)

A

73,2

Pressions d’entrée d’air

A

0,84 MPa (8,4 bars)

B

0,7 MPa (7 bars)

100

0,7 (7,0)

B

E

C

0,49 MPa (4,9 bars)

D

0,28 MPa (2,8 bars)

61,0

80

0,56 (5,6)

48,8

36,6

60

0,42 (4,2)

C

F

Consommation d’air

E

20 scfm (0,56 m

3

/min)

F

40 scfm (1,12 m

3

/min)

G

60 scfm (1,68 m

3

/min)

H

80 scfm (2,24 m

3

/min)

G

40

0,28 (2,8)

24,4

D

12,2

0

20

0,14 (1,4)

H

0

0 15

57

30

114

45

170

60

227

75

284

DÉBIT PRODUIT EN L/MIN

CONDITIONS DE TESTS

La pompe est testée dans de l’eau avec une membrane en PTFE avec son entrée immergée.

LÉGENDE

90

341

105

397

120

454

PRESSION ET DÉBIT PRODUIT

CONSOMMATION D’AIR EN M

3

/MIN

32 308549

Remarques

308549 33

Garanties Graco

Garantie Graco Standard pour pompe Husky

Graco garantit que tout le matériel fabriqué par Graco et portant son nom est exempt de défaut de matière et de fabrication à la date de la vente à l’acheteur et utilisateur initial. Sauf garantie spéciale, accrue ou limitée, publiée par Graco, Graco réparera ou remplacera, pendant une période de cinq ans à compter de la date de vente, toute pièce du matériel jugée défectueuse par Graco. Cette garantie s’applique uniquement si le matériel est installé, utilisé et entretenu conformément aux recommandations écrites de Graco.

Cette garantie ne couvre pas, et en cela la responsabilité de Graco ne saurait être engagée, l’usure normale ou tout dysfonctionnement, dommage ou usure dus à un défaut d’installation, une mauvaise application, l’abrasion, la corrosion, un entretien inadéquat ou mauvais, une négligence, un accident, un bricolage ou le remplacement de pièces par des pièces d’une origine autre que Graco.

Graco ne saurait être tenu pour responsable en cas de dysfonctionnement, dommage ou usure dus à l’incompatibilité du matériel de

Graco avec des structures, accessoires, équipements ou matériaux non fournis par Graco ou encore dus à un défaut de conception, de fabrication, d’installation, de fonctionnement ou d’entretien de structures, d’accessoires, d’équipements ou de matériaux non fournis par Graco.

Cette garantie s’applique à condition que le matériel objet de la réclamation soit retourné en port payé à un distributeur Graco agréé pour vérification du défaut signalé. Si le défaut est reconnu, Graco réparera ou remplacera gratuitement toutes les pièces défectueuses. Le matériel sera retourné à l’acheteur d’origine en port payé. Si l’examen du matériel ne révèle aucun défaut de matière ou de fabrication, les réparations seront effectuées à un coût raisonnable pouvant inclure le coût des pièces, de la main d’œuvre et du transport.

CETTE GARANTIE EST UNE GARANTIE EXCLUSIVE QUI REMPLACE TOUTE AUTRE GARANTIE, EXPRESSE OU IMPLICI-

TE, COMPRENANT, MAIS SANS S’Y LIMITER, UNE GARANTIE MARCHANDE OU UNE GARANTIE DE FINALITÉ PARTICU-

LIÈRE.

La seule obligation de Graco et le seul recours de l’acheteur pour tout défaut relevant de la garantie sont tels que déjà définis ci-dessus. L’acheteur convient qu’aucun autre recours (pour, la liste n’ayant aucun caractère exhaustif, dommages indirects ou consécutifs que manque à gagner, perte de marché, dommages corporels ou matériels ou tout autre dommage indirect ou consécutif) ne sera possible. Toute action au titre de la garantie doit intervenir dans les six ans à compter de la date de vente.

Graco ne garantit pas et refuse toute garantie relative à la qualité marchande et à une finalité particulière en rapport avec les accessoires, équipements, matériaux ou composants vendus mais non fabriqués par Graco. Ces articles vendus, mais non fabriqués par Graco (tels que les moteurs électriques, commutateurs, flexibles, etc.) sont couverts par la garantie, s’il en existe une, de leur fabricant.

Graco fournira à l’acheteur une assistance raisonnable pour toute réclamation faisant appel à ces garanties.

Graco ne sera en aucun cas tenu pour responsable des dommages indirects, accessoires, particuliers ou consécutifs résultant de la fourniture par Graco du matériel identifié dans la présente notice ou bien de la fourniture, du fonctionnement ou de l’utilisation de tout autre matériel ou marchandise vendus en l’occurrence, quelle que soit la cause : non-respect du contrat, défaut relevant de la garantie, négligence de la part de Graco ou autre.

À L’ATTENTION DES CLIENTS CANADIENS DE GRACO

The parties acknowledge that they have required that the present document, as well as all documents, notices and legal proceedings entered into, given or instituted pursuant hereto or relating directly or indirectly hereto, be drawn up in English. Les parties reconnaissent avoir convenu que la rédaction du présent document ainsi que de tous les documents, avis et procédures judiciaires exécutés, donnés ou intentés à la suite de ou en rapport, directement ou indirectement, avec les procédures concernées, sera en anglais.

Extension de la garantie des produits

Graco garantit toutes les sections centrales des vannes d’air Husky 205, 307, 515, 716, 1040, 1590, 2150 et 3275 contre tous défauts de matière et de fabrication pendant une période de quinze ans à compter de la date de mise en service par l’acheteur initial. L’usure normale d’éléments comme les joints ou les garnitures d’étanchéité n’est pas considérée comme un défaut de matière et de fabrication.

Cinq ans Graco prendra en charge les pièces et la main d’œuvre.

Six à quinze ans Graco remplacera seulement les pièces défectueuses.

Toutes les données écrites et visuelles figurant dans ce document reflètent les toutes dernières informations disponibles au moment de sa publication. Graco se réserve le droit de procéder à des modifications à tout moment sans avis préalable.

Siège central de Graco: Minneapolis

Bureaux internationaux: Belgique; Chine; Japon; Corée

GRACO N.V.; Industrieterrein — Oude Bunders;

Slakweidestraat 31, 3630 Maasmechelen,

BelgiumTel.: 32 89 770 700 – Fax: 32 89 770 777

IMPRIMÉ EN BELGIQUE 308549 01/1994, Révisé 04/2007

34 308549

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
