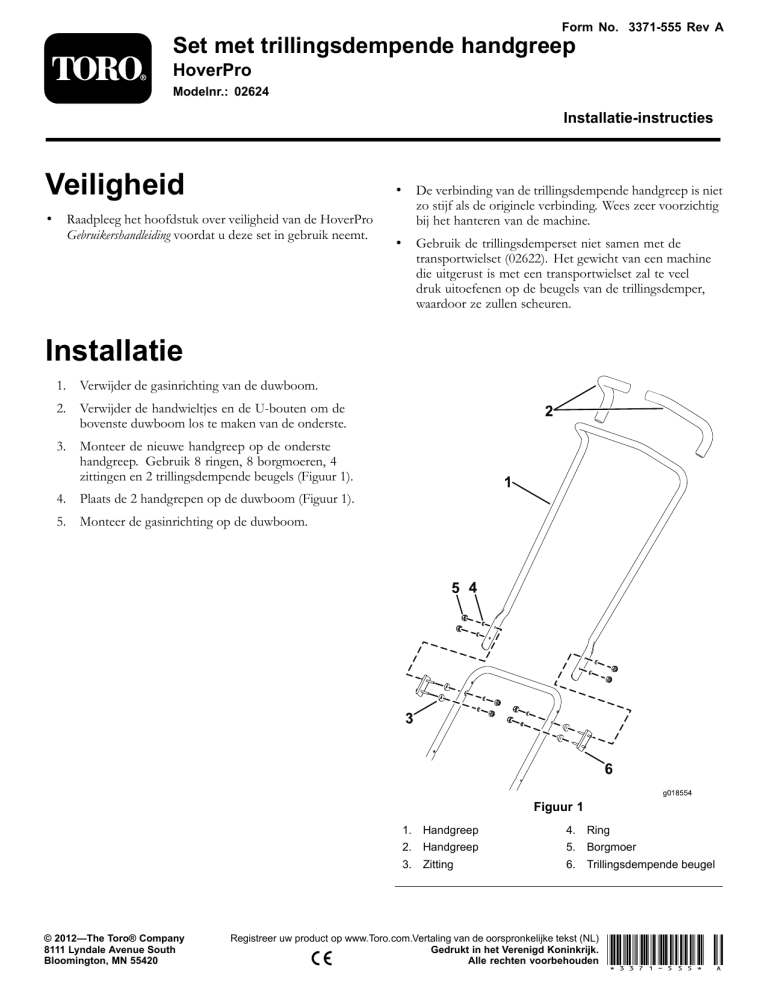

Form No. 3371-555 Rev A
Set met trillingsdempende handgreep
HoverPro
Modelnr.: 02624
Installatie-instructies
Veiligheid
• De verbinding van de trillingsdempende handgreep is niet
zo stijf als de originele verbinding. Wees zeer voorzichtig
bij het hanteren van de machine.
• Raadpleeg het hoofdstuk over veiligheid van de HoverPro
Gebruikershandleiding voordat u deze set in gebruik neemt.
• Gebruik de trillingsdemperset niet samen met de
transportwielset (02622). Het gewicht van een machine
die uitgerust is met een transportwielset zal te veel
druk uitoefenen op de beugels van de trillingsdemper,
waardoor ze zullen scheuren.
Installatie
1. Verwijder de gasinrichting van de duwboom.
2. Verwijder de handwieltjes en de U-bouten om de
bovenste duwboom los te maken van de onderste.
2
3. Monteer de nieuwe handgreep op de onderste
handgreep. Gebruik 8 ringen, 8 borgmoeren, 4
zittingen en 2 trillingsdempende beugels (Figuur 1).
1
4. Plaats de 2 handgrepen op de duwboom (Figuur 1).
5. Monteer de gasinrichting op de duwboom.
5 4
3
6
g018554
Figuur 1
© 2012—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
1. Handgreep
4. Ring
2. Handgreep
5. Borgmoer
3. Zitting
6. Trillingsdempende beugel
Registreer uw product op www.Toro.com.Vertaling van de oorspronkelijke tekst (NL)
Gedrukt in het Verenigd Koninkrijk.
Alle rechten voorbehouden *3371-555* A
