Form No. 3371-548 Rev A
Antivibrationsführungsholm
HoverPro
Modellnr. 02624
Installationsanweisungen
Sicherheit
• Das Gelenk des Antivibrationsführungsholms ist nicht so
starr wie das Originalgelenk. Passen Sie beim Manövieren
der Maschine auf.
• Lesen Sie vor der Verwendung den Sicherheitsabschnitt
in der Bedienungsanleitung für den HoverPro.
• Vervenden Sie den Antivibrationsführungsholm
nicht zusammen mit dem Transportrad (02622). Bei
Verwendung des Transportrads belastet das Gewicht der
Maschine die Antivibrationsaufnahmen zu stark, sodass
sie durchgeschnitten werden.
Installation
1. Entfernen Sie die Gasbedienung vom Führungsholm.
2. Entfernen Sie die Handräder und die U-Bügel, um den
oberen Führungsholm vom unteren abzunehmen.
2
3. Befestigen Sie den neuen Führungsholm mit 8 Scheiben,
acht Sicherungsmuttern, 8 Anschlussklemmen und zwei
Antivibrationsaufnahmen am unteren Führungsholm
(Bild 1).
1
4. Setzen Sie die zwei Führungsholmgriff auf den
Führungsholm (Bild 1).
5. Befestigen Sie die Gasbedienung am Führungsholm.
5 4
3
6
g018554

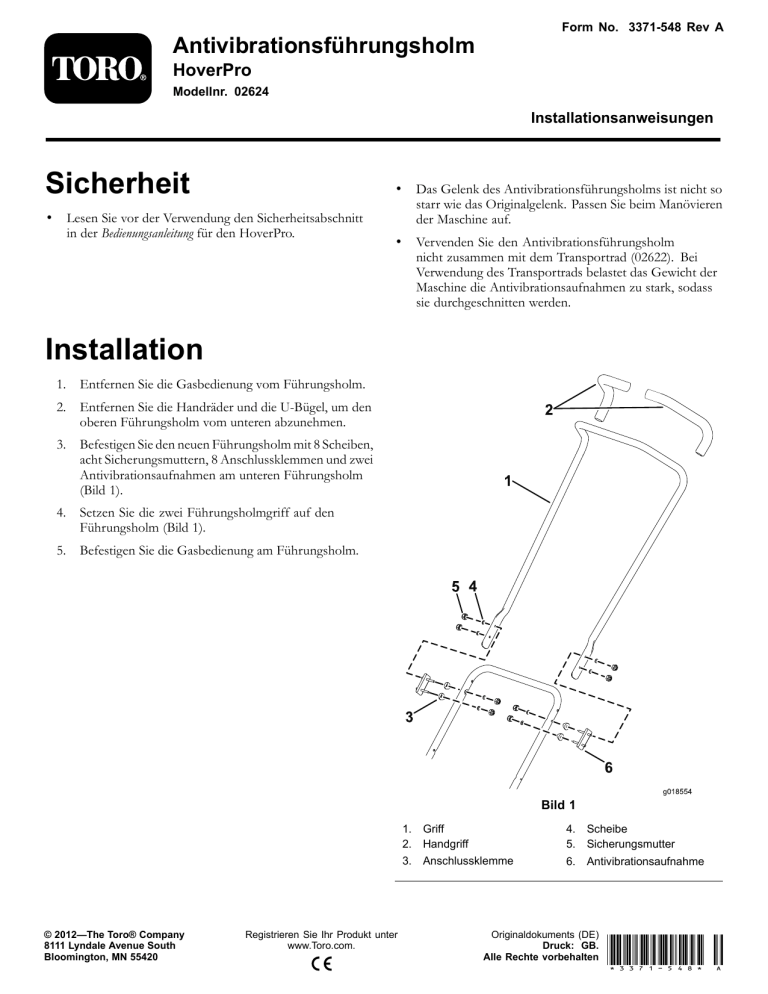

Bild 1
© 2012—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
Registrieren Sie Ihr Produkt unter
www.Toro.com.
1. Griff
2. Handgriff
4. Scheibe
5. Sicherungsmutter
3. Anschlussklemme
6. Antivibrationsaufnahme
Originaldokuments (DE)
Druck: GB.
Alle Rechte vorbehalten *3371-548* A
