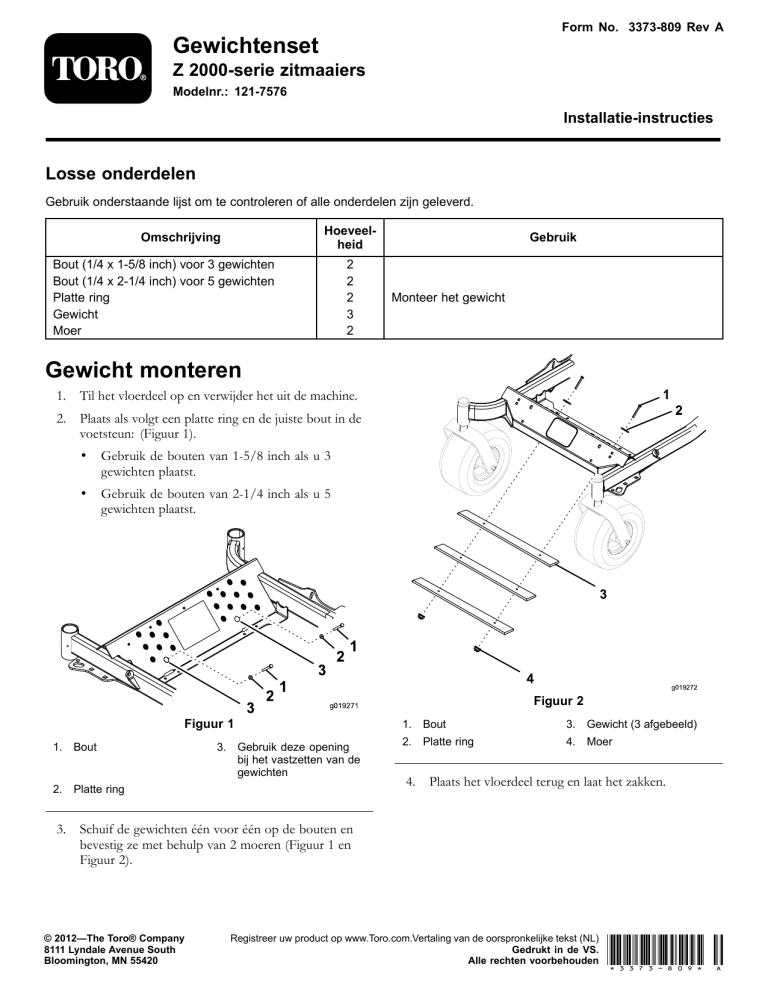

Form No. 3373-809 Rev A
Gewichtenset
Z 2000-serie zitmaaiers
Modelnr.: 121-7576
Installatie-instructies
Losse onderdelen
Gebruik onderstaande lijst om te controleren of alle onderdelen zijn geleverd.
Hoeveelheid
Omschrijving
2
2
2
3
2
Bout (1/4 x 1-5/8 inch) voor 3 gewichten
Bout (1/4 x 2-1/4 inch) voor 5 gewichten
Platte ring
Gewicht
Moer
Gebruik
Monteer het gewicht
Gewicht monteren
1
1. Til het vloerdeel op en verwijder het uit de machine.
2
2. Plaats als volgt een platte ring en de juiste bout in de
voetsteun: (Figuur 1).
• Gebruik de bouten van 1-5/8 inch als u 3
gewichten plaatst.
• Gebruik de bouten van 2-1/4 inch als u 5
gewichten plaatst.
3
3
3
2
2
1
4
1
g019271
Figuur 1
1. Bout
3. Gebruik deze opening
bij het vastzetten van de
gewichten
2. Platte ring
g019272
Figuur 2
1. Bout
3. Gewicht (3 afgebeeld)
2. Platte ring
4. Moer
4. Plaats het vloerdeel terug en laat het zakken.
3. Schuif de gewichten één voor één op de bouten en
bevestig ze met behulp van 2 moeren (Figuur 1 en
Figuur 2).
© 2012—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
Registreer uw product op www.Toro.com.Vertaling van de oorspronkelijke tekst (NL)
Gedrukt in de VS.
Alle rechten voorbehouden *3373-809* A
