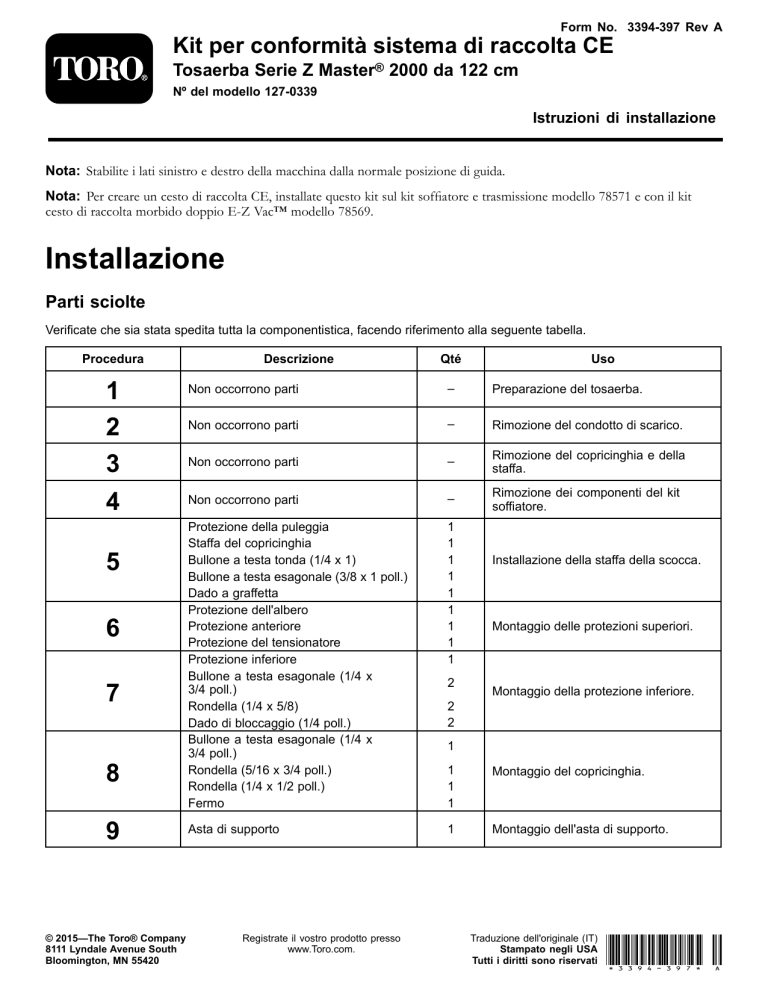

Form No. 3394-397 Rev A

Kit per conformità sistema di raccolta CE

Tosaerba Serie Z Master

®

2000 da 122 cm

Nº del modello 127-0339

Istruzioni di installazione

Nota:

Stabilite i lati sinistro e destro della macchina dalla normale posizione di guida.

Nota:

Per creare un cesto di raccolta CE, installate questo kit sul kit soffiatore e trasmissione modello 78571 e con il kit cesto di raccolta morbido doppio E-Z Vac™ modello 78569.

Installazione

Parti sciolte

Verificate che sia stata spedita tutta la componentistica, facendo riferimento alla seguente tabella.

Procedura

1

2

3

4

Descrizione

Non occorrono parti

Non occorrono parti

Non occorrono parti

Qté

Uso

Preparazione del tosaerba.

Rimozione del condotto di scarico.

Rimozione del copricinghia e della staffa.

Rimozione dei componenti del kit soffiatore.

5

6

7

8

9

Non occorrono parti

Protezione della puleggia

Staffa del copricinghia

Bullone a testa tonda (1/4 x 1)

Bullone a testa esagonale (3/8 x 1 poll.)

Dado a graffetta

Protezione dell'albero

Protezione anteriore

Protezione del tensionatore

Protezione inferiore

Bullone a testa esagonale (1/4 x

3/4 poll.)

Rondella (1/4 x 5/8)

Dado di bloccaggio (1/4 poll.)

Bullone a testa esagonale (1/4 x

3/4 poll.)

Rondella (5/16 x 3/4 poll.)

Rondella (1/4 x 1/2 poll.)

Fermo

Asta di supporto

2

2

2

1

1

1

1

1

1

1

1

1

1

1

1

1

1

Installazione della staffa della scocca.

Montaggio delle protezioni superiori.

Montaggio della protezione inferiore.

Montaggio del copricinghia.

Montaggio dell'asta di supporto.

© 2015—The Toro® Company

8111 Lyndale Avenue South

Bloomington, MN 55420

Registrate il vostro prodotto presso www.Toro.com.

Traduzione dell'originale (IT)

Stampato negli USA

Tutti i diritti sono riservati

*3394-397* A

6 2 4

1

Preparazione del tosaerba

7

3

Non occorrono parti

Procedura

1.

Parcheggiate la macchina su terreno pianeggiante, inserite il freno di stazionamento e togliete la chiave di accensione.

2.

Pulite accuratamente il piatto di taglio. È necessario rimuovere tutti i detriti per essere certi che il montaggio del kit sia adeguato.

3.

Riparate tutte le sezioni piegate o danneggiate e sostituite le parti mancanti.

4.

Abbassate la scocca del tosaerba in posizione con altezza di taglio minima; fate riferimento al

Manuale dell'operatore

del tosaerba.

1

5 g015594

1.

Bullone

2.

Distanziale

3.

Dado di bloccaggio

Figura 1

5.

Molla montata

6.

Condotto di scarico laterale

7.

Estremità a gancio

J

della molla

4.

Molla

2

Rimuovete il condotto di scarico

Non occorrono parti

2.

Togliete il condotto di scarico laterale dalla scocca del

tosaerba ( Figura 1

).

Nota:

Conservate il condotto e la bulloneria per l'installazione quando azionate il tosaerba con l'accessorio soffiatore rimosso.

3

Rimozione del copricinghia e della staffa

Rimozione del condotto di scarico

Importante:

Quando rimuovete il sistema di raccolta e il soffiatore, installate il condotto di scarico.

1.

Togliete il dado di bloccaggio, il bullone, il distanziale e la molla che fissano il condotto di scarico laterale alla scocca del tosaerba (

Figura 1

).

Non occorrono parti

Rimozione del copricinghia

Togliete il copricinghia nel modo seguente:

1.

Allentate e rimuovete il bullone inferiore della cortina del piatto di taglio per rilasciare la cortina (

Figura 2

).

Conservate il bullone.

2

3

4

1.

Bullone

Figura 2

2.

Cortina

2.

Ruotate il bullone che fissa il copricinghia in senso antiorario per allentarlo (

Figura 3

).

1

2

5

Rimozione della staffa di montaggio del copricinghia

1.

Rimuovete i 2 bulloni e i 2 dadi flangiati che fissano la staffa di montaggio del copricinghia alla scocca (

Figura

3

).

Nota:

Conservate un dado flangiato per installare il kit ;

fate riferimento a

Installazione della protezione della puleggia e della staffa del copricinghia (pagina 5)

.

2.

Rimuovete la staffa.

Nota:

Conservate il dado flangiato, i bulloni e la staffa di montaggio del copricinghia per l'installazione quando azionate il tosaerba con l'accessorio soffiatore rimosso.

4

Rimozione dei componenti del kit soffiatore (se installato)

Non occorrono parti

Rimozione del copricinghia dal soffiatore

Se il kit soffiatore è installato sulla macchina, rimuovete il copricinghia installato dal soffiatore e dal kit di trazione come segue:

1.

Rimuovete la vite a testa zigrinata che fissa il copricinghia (

Figura 4 ).

1.

Bullone (fissato al copricinghia)

2.

Copricinghia

3.

Staffa di montaggio del copricinghia

G018856

Figura 3

4.

Dado flangiato (3/8 poll.)

5.

Bullone a testa tonda (3/8 x 7/8 poll.)

3.

Rimuovete il bullone e il copricinghia dalla staffa di

montaggio ( Figura 3

).

Nota:

Conservate il bullone e il copricinghia per l'installazione quando azionate il tosaerba con l'accessorio soffiatore rimosso.

1.

Vite a testa zigrinata

Figura 4

3.

Ganci flangiati della scocca

2.

Copricinghia

2.

Spostate il copricinghia all'esterno in modo che il suo

bordo rimuova i ganci nelle flange della scocca ( Figura

4

).

3

3.

Staccate il coperchio dalla scocca.

Nota:

Eliminate la vite a testa zigrinata.

Nota:

Conservate il copricinghia per l'installazione con il kit;

fate riferimento a

Montaggio del copricinghia (pagina 8)

.

Rimozione della staffa del copricinghia

Se il kit soffiatore è installato sulla macchina, rimuovete la staffa del copricinghia installato dal soffiatore e dal kit di trazione come segue:

1.

Rimuovete i 2 bulloni a testa tonda (1/4 x 3/4 poll.) e i 2 dadi di bloccaggio (1/4 poll.) che fissano la staffa del copricinghia alla flangia anteriore del piatto di taglio

( Figura 3

).

Nota:

Conservate 1 bullone a testa tonda e 2 dadi di bloccaggio per l'installazione con il kit;

fate riferimento a

Installazione della protezione della puleggia e della staffa del copricinghia (pagina 5)

.

3 riferimento a

Montaggio della protezione dell'albero

(pagina 5)

.

1

2

4

5

4

4

5

5

G018861

Figura 6

Rimozione della copertura dell'albero del soffiatore e della bulloneria

1.

Dado scanalato (5/16 poll.) 4.

Bullone a testa esagonale

(1/4 x 3/4 poll.)

2.

Copertura dell'albero

5.

Dado di bloccaggio

(1/4 poll.)

3.

Bullone e dado

(alloggiamento del cuscinetto superiore)

2.

Rimuovete ed eliminate la copertura dell'albero ( Figura

6

).

3.

Rimuovete i 3 bulloni a testa esagonale (1/4 x 3/4 poll.) e i 3 dadi di bloccaggio (1/4 poll.) dall'alloggiamento del soffiatore come mostrato nella

Figura 6 .

Nota:

Conservate i dadi e i bulloni per l'installazione della protezione ;

fate riferimento a

Montaggio delle protezioni superiori (pagina 6)

.

Figura 5

1.

Bullone a testa tonda (1/4 x 3/4 poll.)

2.

Staffa del copricinghia

3.

Dado di bloccaggio

2.

Rimuovete la staffa del copricinghia dal piatto di taglio

( Figura 3

).

Nota:

Eliminate la staffa del copricinghia.

Rimozione della copertura dell'albero e della bulloneria

1.

Rimuovete i 3 dadi scanalati che fissano la copertura dell'albero al gruppo soffiatore (

Figura 6

).

Nota:

Non allentate i bulloni e i dadi che fissano l'alloggiamento del cuscinetto superiore sotto la copertura dell'albero

Nota:

Conservate i dadi scanalati per l'installazione della protezione dell'albero ;

fate

4

5

Installazione della protezione della puleggia e della staffa copricinghia

Parti necessarie per questa operazione:

1

1

1

1

1

Protezione della puleggia

Staffa del copricinghia

Bullone a testa tonda (1/4 x 1)

Bullone a testa esagonale (3/8 x 1 poll.)

Dado a graffetta

Installazione della protezione della puleggia e della staffa del copricinghia

1.

Allineate i fori della puleggia al foro nella staffa del deflettore anteriore e al foro esterno nella flangia della scocca anteriore (

Figura 7 ).

Nota:

La staffa della puleggia avvolge il bordo esterno della staffa del deflettore.

2.

Allineate la staffa del copricinghia con i fori sul lato posteriore della flangia della scocca anteriore (

Figura 7

).

3.

Fissate la protezione della puleggia e la staffa del copricinghia alla flangia della scocca anteriore sul foro esterno con il bullone a testa tonda (1/4 x 1 poll., kit

CE) e il dado di bloccaggio (1/4 poll., kit soffiatore) rimossi alla fase

1

di

Rimozione della staffa del copricinghia (pagina 4)

; fate riferimento a

Figura 7

.

4.

Fissate la staffa del copricinghia alla flangia della scocca anteriore sul foro interno con il bullone a testa tonda (1/4 x 3/4 poll., kit soffiatore ) e il dado di bloccaggio (1/4 poll., kit soffiatore) rimossi alla fase

1

di

Rimozione della staffa del copricinghia (pagina 4)

; fate riferimento a

Figura 7

.

5.

Allineate il foro alla flangia posteriore della staffa del copricinghia al foro nella scocca in cui avete rimosso la staffa del copricinghia alla fase

1

di

Rimozione della staffa di montaggio del copricinghia (pagina 3)

; fate riferimento a

Figura 7

.

6.

Fissate la flangia posteriore della staffa del copricinghia alla scocca con un bullone a testa esagonale (3/8 x

1 poll.) e il dado flangiato (3/8 poll.) rimossi alla fase

1

di

Rimozione della staffa di montaggio del copricinghia

(pagina 3)

; fate riferimento a

Figura 7

.

7.

Allineate il dado a graffetta al foro nella parte superiore della staffa del copricinghia e premetelo sulla staffa

( Figura 7

).

6

Montaggio delle protezioni superiori

Parti necessarie per questa operazione:

1

1

1

Protezione dell'albero

Protezione anteriore

Protezione del tensionatore

Figura 7

1.

Protezione della puleggia 7.

Dado flangiato (3/8 poll.)

2.

Dado di bloccaggio

(1/4 poll., kit soffiatore)

3.

Staffa del copricinghia

8.

9.

Staffa del deflettore

(anteriore)

Bullone a testa esagonale

(1/4 x 1 poll., kit CE)

4.

Bullone a testa esagonale

(3/8 x 1 poll., kit CE)

5.

Foro scocca

10.

11.

Bullone a testa tonda (1/4 x 3/4 poll., kit soffiatore)

Flangia della scocca

(anteriore)

6.

Dado a graffetta

Montaggio della protezione dell'albero

1.

Allineate la protezione dell'albero ai 3 bulloni e ai 3 dadi che fissano l'alloggiamento del cuscinetto superiore

( Figura 8

).

5

3

2

1

7

4

4

5

6

G018858

Figura 8

1.

Dado scanalato (5/16 poll.) 5.

Protezione anteriore

2.

Protezione dell'albero 6.

Dado di bloccaggio

(1/4 poll.)

3.

Bullone e dado

(alloggiamento del cuscinetto superiore)

4.

Bullone a testa esagonale

(1/4 x 3/4 poll.)

7.

Protezione del tensionatore

6

4

7

Montaggio della protezione inferiore

Parti necessarie per questa operazione:

2

2

1

2

Protezione inferiore

Bullone a testa esagonale (1/4 x 3/4 poll.)

Rondella (1/4 x 5/8)

Dado di bloccaggio (1/4 poll.)

Rimuovete il soffiatore

Rimuovete il gruppo soffiatore, se installato, dal piatto di taglio come segue:

1.

Allontanate la puleggia tendicinghia a molla dal supporto a molla fisso e rimuovete la cinghia dalla

puleggia tendicinghia ( Figura 9

).

2.

Allineate la protezione dell'albero al soffiatore con i

3 dadi scanalati rimossi alla fase

1

di

Rimozione della copertura dell'albero e della bulloneria (pagina 4)

; fate riferimento a (

Figura 8 ).

Montaggio delle protezioni superiori

1.

Allineate la protezione anteriore all'alloggiamento del

soffiatore superiore ( Figura 8

).

2.

Fissate la protezione anteriore all'alloggiamento del soffiatore superiore con un bullone a testa tonda (1/4 x 3/4 poll.) e un dado a testa esagonale (1/4 poll.,) rimossi alla fase

3

di

Rimozione della copertura dell'albero e della bulloneria (pagina 4)

; fate riferimento a

Figura 8

.

3.

Allineate la protezione del tensionatore

all'alloggiamento del soffiatore superiore ( Figura 8 ).

4.

Fissate la protezione del tensionatore all'alloggiamento del soffiatore superiore con 2 bulloni a testa esagonale

(1/4 x 3/4 poll.) e 2 dadi di bloccaggio (1/4 poll.,) rimossi alla fase

3

di

Rimozione della copertura dell'albero e della bulloneria (pagina 4)

; fate riferimento a

Figura 8

.

1.

Perno di bloccaggio

(posizione di blocco)

2.

Staffa guida di carico

3.

Gruppo soffiatore

4.

Estremità del gancio della molla

5.

Staffa orientabile tendicinghia

Figura 9

6.

Cinghia (allineata con la puleggia tendicinghia)

7.

Supporto a molla del tendicinghia

8.

Molla

9.

Supporto a molla fisso

2.

Spostate la staffa orientabile tendicinghia verso il supporto a molla fisso. Togliete il gancio della molla dal supporto a molla del tendicinghia (

Figura 9

),

6

3.

Infilate la cinghia sotto la puleggia tendicinghia ( Figura

10 ).

4

1

5

7

6

7

2

6

3

1

2

10

10

3

4

5 8 9

9

11

G018859

1.

Foro 1

2.

Foro 2

3.

Foro 3

4.

Foro 4

5.

Protezione inferiore

Figura 11

7.

Bullone a testa esagonale

(1/4 x 3/4 poll.)

8.

Dado di bloccaggio

(1/4 poll.)

9.

Code dei rivetti

10.

Staffa del condotto del soffiatore

11.

Praticate il foro con la punta da 7 mm

6.

Rondella

7

2

G018367

1.

Puleggia motrice

2.

Cinghia del soffiatore

3.

Puleggia del soffiatore

4.

Puleggia tendicinghia/di tensione

Figura 10

5.

Soffiatore (alloggiamento riposizionato a scopo illustrativo)

6.

Soffiatore in posizione

(porzione di alloggiamento rimossa a scopo illustrativo)

7.

Piatto di taglio

4.

Togliete la cinghia dalla puleggia motrice ( Figura 10

).

5.

Portate il perno di bloccaggio del soffiatore in posizione

di apertura e spostate il soffiatore all'esterno ( Figura 9

).

6.

Togliete il soffiatore e la cinghia dal piatto di taglio.

Fori di montaggio praticati per la protezione inferiore

1.

Allineate la protezione inferiore alla staffa della guida di scarico del soffiatore come mostrato nella

Figura 11

.

2.

Allineate il foro 2 e il foro 4 della protezione inferiore alle code dei rivetti che sporgono dalla staffa del

condotto del soffiatore ( Figura 11 ).

Nota:

Accertate che la flangia della protezione inferiore (quella con i fori) sia piatta sulla staffa del condotto del soffiatore.

3.

Segnate il profilo del foro 1 e del foro 3 della protezione inferiore sulla staffa del condotto del soffiatore e

rimuovete la protezione ( Figura 11 ).

4.

Individuate i segni sulla staffa del condotto del soffiatore e punzonateli al centro.

5.

Praticate fori da 7 mm sulla staffa del condotto del

soffiatore sui 2 segni punzonati al centro ( Figura 11

).

Montaggio della protezione inferiore

Nota:

Montate la protezione inferiore con il gruppo soffiatore rimosso dal piatto di taglio; fate riferimento alle

Istruzioni di installazione del kit soffiatore e trasmissione E-Z Vac™ da 48 poll.

.

1.

Allineate la protezione inferiore alla staffa del condotto

del soffiatore ( Figura 11 ).

2.

Allineate il foro 2 e il foro 4 della protezione inferiore alle code dei rivetti che sporgono dalla staffa del

condotto del soffiatore ( Figura 11 ).

7

3.

Fissate la protezione inferiore al soffiatore con 2 bulloni a testa esagonale (1/4 x 3/4 poll.), 2 rondelle e

2 dadi di bloccaggio (1/4 poll.,) attraverso il foro 1 e il foro 4 della protezione (

Figura 11

).

Montaggio del soffiatore

Dopo avere rimosso il soffiatore in

Rimuovete il soffiatore

(pagina 6)

, montate il gruppo soffiatore sul piatto di taglio come segue:

Nota:

Fate riferimento al

Manuale d'uso del cesto di raccolta morbido doppio E-Z Vac™ da 48, 52 e 60 poll.

.

1.

Allineate la cinghia del soffiatore sulla puleggia del soffiatore (

Figura 10

).

2.

Allineate il perno di articolazione sul soffiatore al relativo foro nella scocca e abbassate il soffiatore sulla scocca.

3.

Aprite il perno di bloccaggio del soffiatore, chiudete il soffiatore sulla scocca e fissate il perno di bloccaggio alla staffa del condotto (

Figura 9 ).

Nota:

Accertate che il perno di bloccaggio si inserisca nel foro della staffa della guida di scarico e della protezione della puleggia

4.

Fate passare temporaneamente la cinghia sotto la

puleggia tendicinghia ( Figura 10 ).

5.

Disponete la cinghia attorno alla puleggia

motrice( Figura 10 ).

6.

Spostate la puleggia tendicinghia/di tensionamento verso il supporto a molla fisso e installate la molla allineando il relativo gancio al supporto a molla del

tendicinghia ( Figura 9

).

7.

Allontanate la puleggia tendicinghia/di tensione a molla dal supporto a molla fisso e spostate la cinghia attorno alla puleggia tendicinghia (

Figura 10 ).

2

1

5

4

3

6

7

8

Figura 12

6

G018860

1.

Bullone a testa esagonale

(1/4 x 3/4 poll.)

5.

Fermo

2.

Rondella (5/16 x 3/4 poll.) 6.

Tacca della staffa della scocca

3.

Copricinghia 7.

Staffa del copricinghia

4.

Rondella (1/4 x 1/2 poll.) 8.

Dado a graffetta

2.

Inserite bullone e rondella nel foro sopra il copricinghia

del kit soffiatore e trasmissione ( Figura 12 ).

3.

Dalla base del copricinghia, assemblate la rondella (1/4 x 1/2 poll.) e il fermo sulle filettature del bullone a testa esagonale (

Figura 12

).

Accertate che la testa del bullone e la rondella siano posizionati a filo con la superficie superiore del copricinghia e che la rondella e il fermo siano a filo con la superficie inferiore del copricinghia.

8

Montaggio del copricinghia.

Parti necessarie per questa operazione:

1

1

1

1

Bullone a testa esagonale (1/4 x 3/4 poll.)

Rondella (5/16 x 3/4 poll.)

Rondella (1/4 x 1/2 poll.)

Fermo

Montaggio del bullone del copricinghia

1.

Assemblate la rondella (5/16 x 3/4 poll.) con il bullone a testa esagonale (1/4 x 3/4 poll.) come mostrato in

Figura 12

.

Montaggio del copricinghia

1.

Sbloccate il soffiatore ed estraetelo parzialmente.

2.

Allineate il copricinghia alle tacche nelle flange della scocca (

Figura 12

).

3.

Allineate il bullone a testa esagonale nel copricinghia con il dado a graffetta sulla staffa del copricinghia.

4.

Fissate il copricinghia alla relativa staffa con il bullone a testa esagonale (

Figura 12

).

5.

Aprite il perno di bloccaggio del soffiatore, chiudete il soffiatore sulla scocca e fissate il perno di bloccaggio alla staffa del condotto.

8

9

Montaggio dell'asta di supporto

Parti necessarie per questa operazione:

1 Asta di supporto

Procedura

1.

Fate scorrere l'asta di supporto esistente ed estraetela dalla cortina del piatto di taglio (

Figura 13 ); conservate

l'asta per un uso futuro della macchina senza cesto di raccolta.

3.

Fissate l'asta di supporto e la cortina del piatto di taglio con il bullone rimosso nella sezione

Rimozione del copricinghia (pagina 2)

(

Figura 2 ).

1.

Cortina

Figura 13

2.

Asta di supporto

2.

Inserite la nuova asta di supporto nella cortina (

Figura

14 ).

1.

Cortina

Figura 14

2.

Asta di supporto

9

Note:

10

Note:

11

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Related manuals

Download PDF

advertisement
