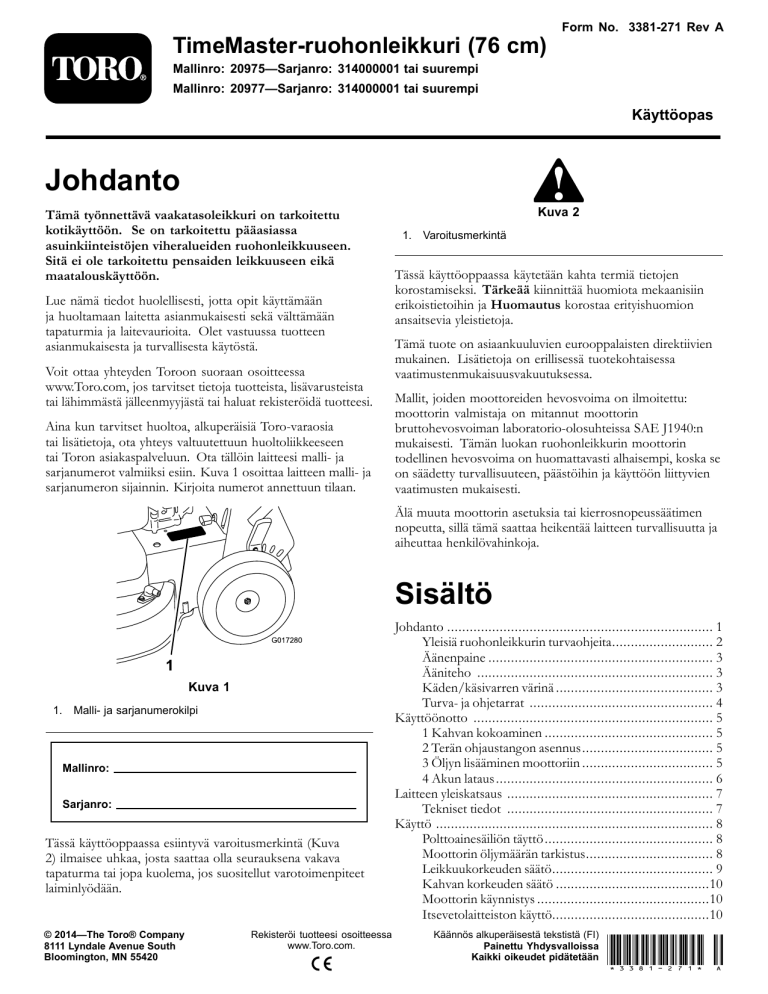

TimeMaster-ruohonleikkuri (76 cm)

Mallinro: 20975—Sarjanro: 314000001 tai suurempi

Mallinro: 20977—Sarjanro: 314000001 tai suurempi

Form No. 3381-271 Rev A

Käyttöopas

Johdanto

Tämä työnnettävä vaakatasoleikkuri on tarkoitettu kotikäyttöön. Se on tarkoitettu pääasiassa asuinkiinteistöjen viheralueiden ruohonleikkuuseen.

Sitä ei ole tarkoitettu pensaiden leikkuuseen eikä maatalouskäyttöön.

Lue nämä tiedot huolellisesti, jotta opit käyttämään ja huoltamaan laitetta asianmukaisesti sekä välttämään tapaturmia ja laitevaurioita. Olet vastuussa tuotteen asianmukaisesta ja turvallisesta käytöstä.

Voit ottaa yhteyden Toroon suoraan osoitteessa www.Toro.com, jos tarvitset tietoja tuotteista, lisävarusteista tai lähimmästä jälleenmyyjästä tai haluat rekisteröidä tuotteesi.

Aina kun tarvitset huoltoa, alkuperäisiä Toro-varaosia tai lisätietoja, ota yhteys valtuutettuun huoltoliikkeeseen tai Toron asiakaspalveluun. Ota tällöin laitteesi malli- ja

sarjanumerot valmiiksi esiin. Kuva 1 osoittaa laitteen malli- ja

sarjanumeron sijainnin. Kirjoita numerot annettuun tilaan.

1.

Varoitusmerkintä

Kuva 2

Tässä käyttöoppaassa käytetään kahta termiä tietojen korostamiseksi.

Tärkeää

kiinnittää huomiota mekaanisiin erikoistietoihin ja

Huomautus

korostaa erityishuomion ansaitsevia yleistietoja.

Tämä tuote on asiaankuuluvien eurooppalaisten direktiivien mukainen. Lisätietoja on erillisessä tuotekohtaisessa vaatimustenmukaisuusvakuutuksessa.

Mallit, joiden moottoreiden hevosvoima on ilmoitettu: moottorin valmistaja on mitannut moottorin bruttohevosvoiman laboratorio-olosuhteissa SAE J1940:n mukaisesti. Tämän luokan ruohonleikkurin moottorin todellinen hevosvoima on huomattavasti alhaisempi, koska se on säädetty turvallisuuteen, päästöihin ja käyttöön liittyvien vaatimusten mukaisesti.

Älä muuta moottorin asetuksia tai kierrosnopeussäätimen nopeutta, sillä tämä saattaa heikentää laitteen turvallisuutta ja aiheuttaa henkilövahinkoja.

Sisältö

Mallinro:

Sarjanro:

1

© 2014—The Toro® Company

8111 Lyndale Avenue South

Bloomington, MN 55420

Kuva 1

1.

Malli- ja sarjanumerokilpi

Tässä käyttöoppaassa esiintyvä varoitusmerkintä (Kuva

2) ilmaisee uhkaa, josta saattaa olla seurauksena vakava

tapaturma tai jopa kuolema, jos suositellut varotoimenpiteet laiminlyödään.

G017280

Rekisteröi tuotteesi osoitteessa www.Toro.com.

Johdanto ....................................................................... 1

Yleisiä ruohonleikkurin turvaohjeita........................... 2

Äänenpaine ............................................................ 3

Ääniteho ............................................................... 3

Käden/käsivarren värinä .......................................... 3

Turva- ja ohjetarrat ................................................. 4

Käyttöönotto ................................................................ 5

1 Kahvan kokoaminen ............................................. 5

2 Terän ohjaustangon asennus ................................... 5

3 Öljyn lisääminen moottoriin ................................... 5

4 Akun lataus .......................................................... 6

Laitteen yleiskatsaus ....................................................... 7

Tekniset tiedot ....................................................... 7

Käyttö .......................................................................... 8

Polttoainesäiliön täyttö ............................................. 8

Moottorin öljymäärän tarkistus.................................. 8

Leikkuukorkeuden säätö........................................... 9

Kahvan korkeuden säätö .........................................10

Moottorin käynnistys ..............................................10

Itsevetolaitteiston käyttö..........................................10

Käännös alkuperäisestä tekstistä (FI)

Painettu Yhdysvalloissa

Kaikki oikeudet pidätetään

*3381-271* A

Moottorin sammutus ..............................................11

Terän kytkentä .......................................................11

Terän vapautus.......................................................11

Teränpysäytysjärjestelmän toiminnan tarkistus............12

Leikkuujätteiden kierrättäminen ...............................12

Leikkuujätteiden kerääminen ruohonkeräimeen.................................................................13

Leikkuujätteiden heittäminen sivulle..........................13

Käyttövihjeitä .......................................................14

Kunnossapito ...............................................................16

Kunnossapitotaulukko ...............................................16

Valmistelu huoltoa varten ........................................16

Ilmansuodattimen huolto ........................................17

Moottoriöljyn vaihto...............................................17

Akun lataus ...........................................................18

Sulakkeen vaihto ....................................................19

Akun vaihto...........................................................19

Itsevetolaitteiston kaapelin säätö...............................20

Terän käyttöjärjestelmän huolto................................20

Leikkuuterien huolto...............................................21

Laitteen alapuolen pesu ...........................................23

Varastointi ...................................................................24

Yleisiä tietoja .........................................................24

Polttoainejärjestelmän valmistelu ..............................24

Moottorin valmistelu ..............................................25

Laitteen käyttöönotto varastoinnin jälkeen .................25

Koulutus

Lue ohjeet huolellisesti. Tutustu ohjauslaitteisiin ja laitteen asianmukaiseen käyttöön.

Älä koskaan anna lasten tai näihin ohjeisiin perehtymättömien henkilöiden käyttää leikkuria.

Paikalliset säännökset saattavat asettaa rajoituksia käyttäjän iälle.

Muista, että käyttäjä vastaa muille ihmisille tai heidän omaisuudelleen aiheutuneista vahingoista.

Ymmärrä ruohonleikkurissa tai ohjeissa käytettyjen kuvien selitykset.

Bensiini

VAARA!

Bensiini on erittäin tulenarkaa. Noudata seuraavia varo-ohjeita:

Säilytä polttoaine tarkoitukseen suunnitelluissa astioissa.

Täytä polttoainesäiliö aina ulkona äläkä tupakoi täyttäessäsi polttoainesäiliötä.

Lisää polttoaine ennen moottorin käynnistämistä. Älä koskaan irrota polttoainesäiliön korkkia tai lisää bensiiniä moottorin ollessa käynnissä tai lämmin.

Jos bensiiniä roiskuu, älä yritä käynnistää moottoria vaan siirrä ruohonleikkuri pois alueelta, jolla on bensiiniroiskeita. Vältä luomasta minkäänlaisia kipinälähteitä, ennen kuin bensiinihöyryt ovat hälvenneet.

Asenna polttoainesäiliöiden ja muiden säiliöiden korkit huolellisesti.

Turvaohjeet

Ruohonleikkurin asiaton käyttö tai huolto voi aiheuttaa tapaturman tai kuoleman. Vähennä tapaturmariskiä noudattamalla näitä turvaohjeita.

Toro on suunnitellut ja testannut tämän laitteen siten, että sen käyttö on turvallista, mutta seuraavien ohjeiden laiminlyöminen saattaa aiheuttaa henkilövahingon.

Parhaan mahdollisen turvallisuuden ja hyvän suorituskyvyn takaamiseksi sekä laitetuntemuksen hankkimiseksi on tärkeää, että kaikki ruohonleikkurin käyttäjät lukevat tämän käyttöoppaan ja omaksuvat sen tiedot ennen laitteen käyttämistä. Erityistä huomiota on kiinnitettävä turvaohjeen varoitusmerkintään

(Kuva 2), joka tarkoittaa Varoitusta, Vaaraa tai

Hengenvaaraa – ”henkilöturvallisuusohjeet”. Lue ja omaksu nämä ohjeet, sillä ne käsittelevät turvallisuutta.

Ohjeiden noudattamatta jättäminen saattaa johtaa henkilövahinkoon.

Valmistelut

Käytä aina ruohoa leikatessa tukevia kenkiä ja pitkiä housuja aina. Älä käytä laitetta avojaloin tai avoimissa sandaaleissa.

Tarkasta huolellisesti alue, jolla laitetta on tarkoitus käyttää, ja poista kaikki kivet, kepit, johdot ja muut esineet.

Tarkista aina ennen käyttöä silmämääräisesti, että suojukset ja suojalaitteet, kuten suuntainlevyt ja/tai ruohonkeräimet ovat paikoillaan ja toimivat oikein.

Tarkasta aina ennen käyttöä silmämääräisesti, että terät, terien pultit ja leikkuujärjestelmä eivät ole kuluneet tai vaurioituneet. Vaihda kuluneet tai vaurioituneet terät ja pultit sarjoissa, jotta tasapaino säilyy.

Yleisiä ruohonleikkurin turvaohjeita

Seuraavat ohjeet on mukailtu EN 836:n pohjalta.

Tämä leikkuulaite voi katkaista jalan tai käden sekä singota esineitä. Seuraavien turvaohjeiden noudattamatta jättäminen saattaa aiheuttaa vakavan loukkaantumisen tai kuoleman.

Käynnistys

Älä kallista ruohonleikkuria moottorin käynnistyksen aikana, ellei leikkurin käynnistäminen vaadi kallistamista.

Kallista tällöin vain sen verran kuin on aivan välttämätöntä ja nosta vain sitä osaa, joka on käyttäjästä poispäin.

Käynnistä moottori huolellisesti ohjeiden mukaan jalat kaukana terästä. Älä myöskään seiso heittosuppilon edessä.

2

Käyttö

Älä koskaan leikkaa ruohoa, kun lähistöllä on ihmisiä

(varsinkin lapsia) tai lemmikkieläimiä.

Leikkaa ruohoa vain päivänvalossa tai hyvässä keinovalaistuksessa.

Pidä silmällä monttuja ja muita piileviä vaaroja.

Älä laita käsiä tai jalkoja pyörivien osien lähelle tai alle.

Älä mene koskaan heittoaukon eteen.

Älä nosta tai kanna ruohonleikkuria moottorin ollessa käynnissä.

Ole erittäin varovainen vaihtaessasi suuntaa tai vetäessäsi kävellen ohjattavaa ruohonleikkuria itseäsi kohti.

Käytä laitetta kävellen, älä juokse.

Rinteet:

– Älä yritä leikata ruohoa jyrkissä rinteissä.

– Noudata erittäin suurta varovaisuutta rinteillä.

– Leikkaa rinteet poikittaissuunnassa – ei ylös ja alas.

Ole erittäin varovainen vaihtaessasi suuntaa rinteillä.

– Varo, että jalkasi eivät luista rinteissä.

Vähennä nopeutta rinteissä ja ennen jyrkkiä käännöksiä, jotta kone ei kaadu tai menetä ohjattavuuttaan.

Pysäytä terä, jos ruohonleikkuria on kallistettava ylitettäessä muita kuin ruohopintoja ja kuljetettaessa leikattavalle alueelle ja sieltä pois.

Älä käytä moottoria ahtaissa tiloissa, joihin voi kertyä vaarallista häkäkaasua.

Sammuta moottori

– aina kun poistut ruohonleikkurin luota

– ennen polttoainesäiliön täyttämistä

– ennen ruohonkerääjän irrottamista

– ennen korkeuden säätämistä, paitsi jos säätö voidaan tehdä kuljettajan istuimelta käsin.

Sammuta moottori ja irrota sytytystulpan johto

– ennen tukkeuman poistamista tai tukoksen poistamista suppilosta

– ennen ruohonleikkurin tarkastamista, puhdistamista tai huoltamista

– jos ruohonleikkuri osuu vieraaseen esineeseen

(tarkasta, onko leikkurissa vaurioita ja korjaa ne ennen leikkurin käynnistämistä ja käyttämistä)

– jos ruohonleikkuri alkaa täristä epänormaalisti

(tarkasta heti).

Salamanisku voi aiheuttaa vakavan loukkaantumisen tai hengenvaaran. Jos alueella on ukonilma, konetta ei saa käyttää. Tällöin on hakeuduttava suojaan.

Varo liikennettä, kun ylität tien tai työskentelet tien lähistöllä.

Kunnossapito ja varastointi

Huolehdi, että mutterit, pultit ja ruuvit ovat tiukalla, jotta laitetta on turvallista käyttää.

Älä pese laitetta painepesulaitteilla.

Älä säilytä laitetta, jonka säiliössä on bensiiniä, sisätiloissa, jossa kaasut voivat joutua kosketuksiin avotulen tai kipinän kanssa.

Anna moottorin jäähtyä, ennen kuin varastoit koneen suljettuun tilaan.

Puhdista moottori, äänenvaimennin, akkutila ja bensiinin säilytysalue ruohosta, lehdistä tai liiallisesta rasvasta palovaaran vähentämiseksi.

Tarkista ruohonkerääjän osat ja heittosuppilon suojus säännöllisesti ja vaihda ne tarvittaessa valmistajan suosittelemiin varaosiin.

Vaihda kuluneet tai vaurioituneet osat turvallisuuden parantamiseksi.

Vaihda vialliset äänenvaimentimet.

Tyhjennä polttoainesäiliö ulkona.

Älä muuta moottorin kierrosnopeuden säätimen asetuksia tai käytä moottoria ylikierroksilla. Moottorin käyttäminen ylikierroksilla lisää henkilövahingon riskiä.

Varo ruohonleikkuria säätäessäsi, etteivät sormet jää jumiin ruohonleikkurin liikkuvien terien ja kiinteiden osien väliin.

Varmista hyvä suorituskyky ja turvallisuus hankkimalla ainoastaan alkuperäisiä Toro-varaosia ja -lisävarusteita. Älä käytä

muiden valmistajien

osia ja lisävarusteita, sillä ne voivat aiheuttaa turvallisuusriskin.

Äänenpaine

Tämän laitteen äänenpainetaso käyttäjän korvan kohdalla on

89 dB(A), johon sisältyy epävarmuusarvo (K) 1 dB(A).

Äänenpainetaso on määritetty standardissa EN 836 määritetyn menettelyn mukaisesti.

Ääniteho

Tämän laitteen taattu äänitehon taso on 100 dB(A), johon sisältyy epävarmuusarvo (K) 1 dB(A).

Äänitehon taso on määritetty standardissa ISO 11094 kuvatun menettelyn mukaisesti.

Käden/käsivarren värinä

Oikealle kädelle mitattu värinätaso = 7,5 m/s

Vasemmalle kädelle mitattu värinätaso = 5,5 m/s

Epävarmuusarvo (K) = 3,0 m/s2

Mitatut arvot on määritetty standardissa EN 836 kuvatun menettelyn mukaisesti.

3

Turva- ja ohjetarrat

Tärkeää:

Turva- ja ohjetarrat on sijoitettu mahdollisesti vaarallisten alueiden lähelle. Vaihda vaurioituneet tarrat.

Valmistajan merkki

1.

Osoittaa, että terän on valmistanut alkuperäinen laitevalmistaja.

104-7953

Vain sähkökäynnistimellä varustettu malli

1.

Vaara – lue lisätietoja akun latauksesta

käyttöoppaasta

. Sisältää lyijyä, ei saa hävittää tavallisen jätteen mukana.

2.

Lue

käyttöopas

.

108-9751

Vain sähkökäynnistimellä varustettu malli

1.

Moottorin pysäytys

2.

Moottori – käynnissä

3.

Moottorin käynnistys

114-7982

1.

Vaara – lue

käyttöopas

.

2.

Esineiden sinkoutumisvaara – pidä sivulliset turvallisen matkan päässä koneesta.

3.

Käsien ja jalkojen loukkaantumisvaara, leikkuuterä – irrota sytytystulpan johto ja lue ohjeet ennen kunnostus- tai huoltotöitä.

4.

Jalkojen ja käsien loukkaantumisvaara, leikkuuterä – pysy etäällä liikkuvista osista.

5.

Käsien ja jalkojen silpoutumisvaara, leikkuuterä — laitetta ei saa käyttää rinteessä ylös- tai alaspäin vaan sivuittaissuunnassa. Sammuta moottori ennen kuin poistut ohjaajan paikalta ja katso taaksepäin peruuttaessasi.

112-8760

1.

Esineiden sinkoutumisvaara – pidä sivulliset turvallisen matkan päässä koneesta.

2.

Jalkojen ja käsien loukkaantumisvaara – pysy etäällä liikkuvista osista.

120-9570

1.

Vaara: pysy etäällä liikkuvista osista. Pidä kaikki suojukset ja suojalevyt paikoillaan.

4

Käyttöönotto

Tärkeää:

Irrota ja hävitä moottorin muovisuojus.

1

Kahvan kokoaminen

Mitään osia ei tarvita

Ohjeet

VAARA

Jos kahva kootaan tai suoristetaan väärin, kaapelit saattavat vahingoittua. Tällöin ruohonleikkuria ei ole turvallista käyttää.

• Älä vahingoita kaapeleita, kun suoristat kahvaa.

• Jos kaapeli on vaurioitunut, ota yhteys valtuutettuun huoltoliikkeeseen.

1.

Käännä yläkahvaa siten, että se asettuu yhteen

alakahvan kanssa (Kuva 3), ja lukitse ylempi kahva paikalleen kiristämällä molemmat nupit (Kuva 4).

2

1

1

G016551

Kuva 4

1.

Kahvan lukitusvipu

2.

Vapauta kahvan lukitusvipu (Kuva 4).

3.

Vedä kahvaa taaksepäin ja lukitse sen asento (Kuva 4).

2

Terän ohjaustangon asennus

Mitään osia ei tarvita

Ohjeet

Asenna terän ohjaustanko yläkahvaan (Kuva 5).

Kuva 3

2.

Nuppi (2)

G016547

1.

Yläkahva

Kuva 5

G017217

5

3

Öljyn lisääminen moottoriin

Vaiheeseen tarvittavat osat:

0,59 l Moottoriöljy

Kuva 7

1.

Öljyä on liian vähän: lisää

öljyä kampikammioon.

2.

Öljyä on liikaa: poista öljyä kampikammiosta.

3.

Öljyn taso on oikea.

Ohjeet

Tärkeää:

Laitteen moottorissa

ei ole

öljyä toimitettaessa. Täytä moottori öljyllä ennen moottorin käynnistämistä.

1.

Siirrä laite tasaiselle alustalle.

2.

Poista mittatikku (Kuva 6) ja kaada öljyä

öljyntäyttöputkeen noin kolmen neljäsosan verran kampikammion tilavuudesta.

Huomaa:

Tilavuus: 0,59 l, tyyppi: SAE 30, puhdistava

öljy, jonka API-huoltoluokitus on SF, SG, SH, SJ, SL tai korkeampi.

G017514

Jos öljyä on liian vähän, lisää öljyntäyttöputkeen

hitaasti

pieni määrä öljyä ja toista sitten vaiheet

3–5, kunnes öljyn määrä on oikea (Kuva 7).

Jos öljyä on liikaa, valuta ylimääräistä öljyä, kunnes

öljyn määrä on mittatikun mukaan oikea. Lisätietoa ylimääräisen öljyn tyhjentämisestä on kohdassa

Moottoriöljyn vaihto (sivu 17).

Tärkeää:

Jos kampikammiossa on liikaa tai liian vähän öljyä moottoria käytettäessä, moottori voi vaurioitua.

6.

Asenna mittatikku käsin tukevasti paikalleen.

4

Akun lataus

Mitään osia ei tarvita

Ohjeet

Vain sähkökäynnistimellä varustettu malli

Katso Akun lataus (sivu 18).

Kuva 6

3.

Pyyhi mittatikku puhtaalla liinalla.

4.

Aseta mittatikku öljyntäyttöputkeen ja ruuvaa sitä kiinni, kunnes se pysähtyy.

5.

Irrota mittatikku ja tarkista öljymäärä mittatikusta.

Katso Kuva 7.

6

Laitteen yleiskatsaus

8

1

2

3

6

7

9

4

5

3

1

2

10

1 1

12

13

14 g016439

16

Kuva 8

15

1.

Sivuheittokanavan suuntain

2.

Sytytystulppa

9.

Virtalukko

10.

Akku (ei kuvassa, vain sähkökäynnistimellä varustettu malli)

3.

Mittatikku/öljyntäyttöputki

(ei kuvassa)

4.

Narukäynnistimen kahva 12.

Takaheittokanavan suuntain

5.

Polttoainesäiliön korkki

6.

Kahvan lukitusvipu

13.

14.

Sulake

Ilmansuodatin

7.

Kahvan nuppi (2)

8.

Yläkahva

11.

15.

Pesuportti

16.

Takaleikkuukorkeusvipu

Etuleikkuukorkeusvipu

4 g017218

Kuva 9

Yläkahva

1.

Vetoavun kahva 3.

Terän ohjaustanko

2.

Terän ohjaustangon lukko 4.

Virtalukko

1

2

4 3

Kuva 10

1.

Ruohonkeräin

2.

Takaheittokanavan suojus

(asennettu)

3.

Sivuheittosuppilo

4.

Akkulaturi (vain sähkökäynnistimellä varustettu malli) g017219

Tekniset tiedot

Malli

20975

Paino

62 kg

Pituus

163 cm

Leveys

81 cm

Korkeus

112 cm

20977 65 kg 163 cm 81 cm 112 cm

7

Käyttö

Polttoainesäiliön täyttö

Suositeltu polttoaine:

Moottori toimii parhaiten, kun käytetään vain puhdasta ja uutta (korkeintaan 30 päivää vanhaa) lyijytöntä bensiiniä, jonka tieoktaaniluku (pumppuoktaaniluku) on vähintään

87 (RON + MON / 2).

Etanoli

: Enintään 10 % etanolia (bensiinin ja etanolin seosta) tai 15 % MTBE:tä (metyyli-tertiääri-butyylieetteriä) sisältävää polttoainetta voidaan käyttää. Etanoli ja MTBE eivät ole sama asia. Bensiiniä, jonka tilavuudesta on enemmän kuin 15 % (E15) etanolia, ei ole hyväksytty käyttöön.

Älä käytä bensiiniä, jonka tilavuudesta enemmän kuin 10 % on etanolia

(kuten 15 % etanolia sisältävä E15, 20 % etanolia sisältävä E20 tai enintään

85 % etanolia sisältävä E85). Muun kuin hyväksytyn bensiinin käyttö voi aiheuttaa toimintaongelmia ja/tai moottorivaurioita, joita takuu ei ehkä kata.

Metanolia sisältävää bensiiniä

ei saa

käyttää.

Polttoainetta

ei saa

säilyttää talven yli polttoainesäiliössä tai -astioissa, ellei polttoaineeseen ole lisätty stabilointiainetta.

Bensiiniin

ei saa

lisätä öljyä.

Tärkeää:

Käynnistysongelmien vähentämiseksi lisää polttoaineeseen polttoaineen stabilointiainetta ympäri vuoden. Sekoita stabilointiaine alle 30 päivää vanhaan bensiiniin. Käytä moottoria, kunnes bensiini loppuu, ennen koneen varastoimista yli 30 päivän ajaksi.

Älä käytä muita polttoaineen lisäaineita kuin stabilointiainetta tai varastointia parantavaa ainetta. Älä käytä alkoholipohjaisia stabilointiaineita, kuten etanolia, metanolia tai isopropanolia.

HENGENVAARA

Bensiini on erittäin tulenarkaa ja räjähdysherkkää.

Bensiinin aiheuttama tulipalo tai räjähdys voi aiheuttaa palovammoja.

• Aseta säiliö ja/tai laite suoraan maahan ennen polttoaineen lisäystä. Älä aseta niitä ajoneuvoon tai minkään esineen päälle. Muutoin staattinen purkaus voi sytyttää bensiinin.

• Täytä polttoainesäiliö ulkona, moottorin ollessa kylmänä. Pyyhi läikkynyt polttoaine pois.

• Älä käsittele bensiiniä tupakoidessasi tai avotulen tai kipinöiden lähellä.

• Säilytä bensiiniä sille hyväksytyssä säiliössä ja poissa lasten ulottuvilta.

1.

Puhdista polttoainesäiliön korkin ympäristö ja irrota

korkki (Kuva 11).

1/4 inch (6 mm)

Kuva 11

G017515

2.

Täytä polttoainesäiliö siten, että vähintään 6 mm kaulan alaosasta jää tyhjäksi, jotta bensiinillä on tilaa laajentua.

3.

Asenna polttoainesäiliön korkki paikalleen ja kiristä se käsin.

Moottorin öljymäärän tarkistus

Huoltoväli:

Aina ennen käyttöä tai päivittäin

Tilavuus: 0,59 l, tyyppi: SAE 30, puhdistava öljy, jonka

API-huoltoluokitus on SF, SG, SH, SJ, SL tai korkeampi.

1.

Siirrä laite tasaiselle alustalle.

2.

Irrota mittatikku (Kuva 12).

Kuva 12

G017514

3.

Pyyhi mittatikku puhtaalla liinalla.

4.

Aseta mittatikku öljyntäyttöputkeen ja ruuvaa sitä kiinni, kunnes se pysähtyy.

5.

Irrota mittatikku ja tarkista öljymäärä. Katso Kuva 13.

8

1

2

3

4

5

6

7

Kuva 13

1.

Öljyä on liian vähän: lisää

öljyä kampikammioon.

2.

Öljyä on liikaa: poista öljyä kampikammiosta.

3.

Öljyn taso on oikea.

Jos öljyä on liian vähän, lisää öljyntäyttöputkeen

hitaasti

pieni määrä öljyä ja toista sitten vaiheet

3–5, kunnes öljyn määrä on oikea (Kuva 7).

Jos öljyä on liikaa, valuta ylimääräistä öljyä, kunnes

öljyn määrä on mittatikun mukaan oikea. Lisätietoa ylimääräisen öljyn tyhjentämistä on kohdassa

Moottoriöljyn vaihto (sivu 17).

Tärkeää:

Jos kampikammiossa on liikaa tai liian vähän öljyä moottoria käytettäessä, moottori voi vaurioitua.

6.

Asenna mittatikku käsin tukevasti paikalleen.

Leikkuukorkeuden säätö

VAARA

Leikkuukorkeutta säädettäessä kädet ja jalat saattavat joutua kosketuksiin liikkuvien terien kanssa, mikä voi aiheuttaa vakavia vammoja.

• Sammuta moottori ja odota, kunnes kaikki liikkuvat osat ovat pysähtyneet.

• Älä laita sormia kotelon alle säätäessäsi leikkuukorkeutta.

Säädä leikkuukorkeus halutuksi. Katso Kuva 14 ja Kuva 15.

Huomaa:

Laitetta nostetaan siirtämällä etu- ja takaleikkuukorkeusvipuja eteenpäin. Laitetta lasketaan siirtämällä leikkuukorkeusvipuja taaksepäin. Aseta etu- ja takapyörät samalle korkeudelle, elleivät erityisolosuhteet

edellytä toisin. Katso Käyttövihjeitä (sivu 14).

1.

A = 10,8 cm

2.

B = 9,5 cm

3.

C = 8,3 cm

4.

D = 7,0 cm

G017634

Kuva 14

Etuleikkuukorkeusvipu

5.

E = 5,7 cm

6.

F = 4,4 cm

7.

G = 3,2 cm

1

2

3

4

5

6

7

1.

A = 10,8 cm

2.

B = 9,5 cm

3.

C = 8,3 cm

4.

D = 7,0 cm

G017635

Kuva 15

Takaleikkuukorkeusvipu

5.

E = 5,7 cm

6.

F = 4,4 cm

7.

G = 3,2 cm

9

Kahvan korkeuden säätö

Kahvaa voidaan nostaa ja laskea käyttäjälle mukavimpaan asentoon.

1.

Vapauta kahvan lukitustapit vetämällä kahvan

lukitusvipua taaksepäin (Kuva 16).

1

2

G017516

Kuva 17

3

1.

Kahvan lukitusvipu

2.

Kahvan lukitustappi (2)

Kuva 16

3.

Lovet

G016488

Narukäynnistimen kahva:

1.

Käännä virta-avain Ajo-asentoon (Kuva 17).

2.

Vedä narukäynnistimen kahvaa hitaasti taaksepäin, kunnes tunnet vastuksen. Vetäise sitten voimakkaasti. Päästä naru kelautumaan hitaasti takaisin.

2.

Käännä kahvaa ja kohdista haluttu kahvatuen lovi

kahvan lukitustappeihin. Katso Kuva 16.

3.

Lukitse kahva paikalleen vapauttamalla kahvan lukitusvipu.

Moottorin käynnistys

Vakiomalli

Vedä narukäynnistimen kahvaa hitaasti, kunnes tunnet vastuksen. Vetäise sitten voimakkaasti. Päästä naru kelautumaan hitaasti takaisin.

Huomaa:

Jos laite ei käynnisty usean yrityksen jälkeen, ota yhteys valtuutettuun huoltoliikkeeseen.

Itsevetolaitteiston käyttö

Itsevetolaitteistoa käytetään kävelemällä ja pitämällä käsiä yläkahvalla ja kyynärpäitä sivuilla, jolloin laite liikkuu

automaattisesti oikeaa vauhtia (Kuva 18).

Huomaa:

Laitteen itsevetoa voidaan käyttää terät kytkettyinä tai vapautettuina.

Sähkökäynnistimellä varustettu malli

Sähkökäynnistimellä varustetun mallin moottori voidaan käynnistää virta-avaimella tai narukäynnistimen kahvalla.

Virta-avain:

Käännä virta-avain Käynnistys-asentoon ja

pidä se siinä (Kuva 17). Kun moottori käynnistyy, vapauta

avain.

Tärkeää:

Älä yritä käynnistää moottoria, jos terän ohjaustanko on kytkettynä. Muutoin sulake saattaa palaa.

Huomaa:

Älä pidä virta-avainta Käynnistys-asennossa yli viiden sekunnin ajan, jotta käynnistysmoottorissa ei tapahdu oikosulkua.

Kuva 18

G017595

Huomaa:

Käytä vetoavun kahvaa silloin, kun tarvitset enemmän hallintaa kuin mitä itsevetolaitteistoa yksin käytettäessä on.

10

Moottorin sammutus

Vakiomalli

Paina vaihtokytkin (Kuva 19) Pysäytys-asentoon ja pidä sitä

siinä, kunnes moottori sammuu.

Terän kytkentä

Kun moottori käynnistetään, terät eivät pyöri. Terät on kytkettävä leikkuuta varten.

1.

Vedä terän ohjaustangon lukko taaksepäin

teränohjaustankoon (Kuva 21).

Kuva 19

G017636

Sähkökäynnistimellä varustettu malli

1.

Käännä avain Pois-asentoon (Kuva 20).

1

2 g016484

Kuva 21

1.

Terän ohjaustangon lukko 2.

Terän ohjaustanko

2.

Vedä terän ohjaustanko

hitaasti

taaksepäin kahvaan

(Kuva 21).

3.

Pidä terän ohjaustankoa kahvaa vasten (Kuva 22).

Kuva 22

g016485

G017517

Kuva 20

2.

Kun moottori sammuu, irrota virta-avain ja ota se mukaasi, kun poistut laitteen luota.

Terän vapautus

Vapauta terän ohjaustanko (Kuva 23).

11

G017596

Kuva 23

Tärkeää:

Kun vapautat terän ohjaustangon, terien pitäisi pysähtyä kolmen sekunnin kuluessa. Jos ne eivät pysähdy, lopeta laitteen käyttö välittömästi ja ota yhteys valtuutettuun huoltoliikkeeseen.

Teränpysäytysjärjestelmän toiminnan tarkistus

Tarkista ennen jokaista käyttökertaa, että terät pysähtyvät kolmen sekunnin kuluessa terän ohjaustangon vapauttamisesta.

Ruohonkeräimen käyttö

Huoltoväli:

Aina ennen käyttöä tai päivittäin

Teränpysäytysjärjestelmä voidaan tarkistaa ruohonkeräimen avulla.

1.

Irrota takaheittokanavan suojus.

2.

Asenna tyhjä ruohonkeräin laitteeseen.

3.

Käynnistä moottori.

4.

Kytke terät.

Huomaa:

Ruohonkeräimen pitäisi alkaa pullistua merkiksi siitä, että terät pyörivät.

5.

Katso keräintä ja vapauta samalla terän ohjaustanko.

Huomaa:

Jos keräin ei tyhjene kolmen sekunnin kuluessa terän ohjaustangon vapauttamisesta, teränpysäytysjärjestelmän kunto voi olla heikkenemässä.

Jos tähän ei puututa, laitteen käyttö voi olla vaarallista.

Anna laite valtuutetun huoltoliikkeen tarkastettavaksi ja huollettavaksi.

6.

Sammuta moottori ja odota, kunnes kaikki liikkuvat osat ovat pysähtyneet.

Ilman ruohonkeräintä

1.

Siirrä laite päällystetylle pinnalle tuulettomaan paikkaan.

2.

Aseta kaikkien neljän pyörän leikkuukorkeusasetukseksi

89 mm.

3.

Rutista puolikas sanomalehtisivu palloksi, joka mahtuu laitteen alle (halkaisija noin 7,5 cm).

4.

Aseta sanomalehtipallo laitteen eteen noin 13 cm:n päähän.

5.

Käynnistä moottori.

6.

Kytke terät.

7.

Vapauta terän ohjaustanko ja aloita kolmen sekunnin laskenta.

8.

Työnnä laite nopeasti sanomalehden yli kolmannen sekunnin kohdalla.

9.

Sammuta moottori ja odota, kunnes kaikki liikkuvat osat ovat pysähtyneet.

10.

Mene laitteen eteen ja tarkasta sanomalehtipallo.

Huomaa:

Jos sanomalehtipallo ei mennyt laitteen alle,

toista vaiheet 4–10.

11.

Jos sanomalehtipallo on purkautunut tai silppuuntunut, terät eivät pysähtyneet oikein, joten laitteen käyttö voi olla vaarallista. Ota yhteys valtuutettuun huoltoliikkeeseen.

Leikkuujätteiden kierrättäminen

Laitteessa on valmiina ominaisuus kierrättää ruoho- ja lehtijäte takaisin nurmelle. Laitteen valmistelu kierrätystä varten:

Jos leikkuriin on asennettu sivuheittosuppilo, irrota se ja laske sivuheittokanavan suuntain. Katso kohta

Sivuheittosuppilon irrotus (sivu 14).

Jos laitteeseen on asennettu ruohonkeräin, irrota se.

Katso kohta Ruohonkeräimen irrotus (sivu 13).

Jos takaheittokanavan suojusta ei ole asennettu, tartu sen kahvaan, nosta takasuuntainta ja asenna se takaheittosuppiloon siten, että salpa loksahtaa paikalleen.

Katso Kuva 24.

1

1.

Takasuuntain

2.

Takaheittokanavan suojuksen asennus

G016490

2

3

Kuva 24

3.

Takaheittokanavan suojus

(asennettuna)

VAARA

Varmista ennen leikkuujätteiden kierrätystä, että takaheittokanavan suojus on paikallaan.

Älä koskaan kytke teriä, ellei takaheittokanavan suojusta tai ruohonkeräintä ole asennettu.

12

Leikkuujätteiden kerääminen ruohonkeräimeen

Käytä ruohonkeräintä, jos haluat kerätä ruoho- ja lehtijätteet nurmikolta.

VAARA

Jos ruohonkeräin on kulunut, pieniä kiviä tai muuta vastaavaa jätettä voi sinkoutua käyttäjään tai sivullisiin päin, mikä voi johtaa vakavaan henkilövahinkoon tai kuolemaan.

Tarkasta ruohonkeräin säännöllisesti. Jos keräin on vaurioitunut, asenna uusi Toro-ruohonkeräin.

Jos leikkuriin on asennettu sivuheittosuppilo, irrota se ennen

leikkuujätteiden keräämistä. Katso kohta Sivuheittosuppilon irrotus (sivu 14).

VAARA

Terät ovat teräviä, ja niiden koskettaminen voi aiheuttaa vakavan henkilövahingon.

Sammuta moottori ja odota, että kaikki liikkuvat osat ovat pysähtyneet, ennen kuin poistut käyttäjän paikalta.

Ruohonkeräimen asennus

1.

Nosta takasuuntain ylös ja pidä sitä ylhäällä (Kuva 25).

1

1

1.

Keräimen tanko

2

G016513

Kuva 26

2.

Lovi (2)

4.

Laske takasuuntainta, kunnes se on ruohonkeräimen päällä.

Ruohonkeräimen irrotus

Ruohonkeräin irrotetaan tekemällä edellä mainitut ruohonkeräimen asennusvaiheet käänteisessä järjestyksessä.

3

2

Kuva 25

1.

Takasuuntain

2.

Takaheittokanavan suojus

3.

Salpa

G017408

2.

Irrota takaheittokanavan suojus painamalla salpaa alas

peukalolla ja vetämällä suojus irti laitteesta (Kuva 25).

3.

Aseta keräimen tanko kahvan juuressa oleviin loviin ja keinuta keräintä edestakaisin, jotta tanko asettuu lovien

pohjaan. Katso Kuva 26.

Leikkuujätteiden heittäminen sivulle

Käytä sivuheittojärjestelmää erittäin pitkän ruohon leikkaamiseen.

Jos laitteeseen on asennettu ruohonkeräin, irrota se ja asenna

takaheittokanavan suojus (katso kohta Ruohonkeräimen irrotus (sivu 13)) ennen leikkuujätteiden heittämistä sivulle.

Tärkeää:

Varmista, että takaheittokanavan suojus on

paikallaan ennen leikkuujätteiden kierrätystä (Kuva 24).

VAARA

Terä on terävä, ja sen koskettaminen voi aiheuttaa vakavia henkilövahinkoja.

Sammuta moottori ja odota, että kaikki liikkuvat osat ovat pysähtyneet, ennen kuin poistut käyttäjän paikalta.

Sivuheittosuppilon asennus

Tee seuraavat pitäen suppiloa oikeassa kädessä:

1.

Avaa sivuheittokanavan suuntain (Kuva 27).

13

2

G017521

1.

Sivuheittokanavan suuntain

Kuva 27

2.

Sivuheittosuppilo

2.

Asenna sivuheittosuppilo kuvien Kuva 27 ja Kuva 28

mukaisesti ja sulje suuntain suppilon päälle.

G017522

Kuva 28

1

Sivuheittosuppilon irrotus

Sivuheittosuppilo irrotetaan tekemällä edellä mainitut sivuheittosuppilon asennusvaiheet käänteisessä järjestyksessä.

Käyttövihjeitä

Yleisiä leikkuuvinkkejä

Poista alueelta irtonaiset kepit, oksat, kivet, johdot, narut ja muut jätteet, joihin terät voivat osua.

Älä anna terien iskeytyä kiinteisiin esineisiin. Älä koskaan aja ruohonleikkurilla tarkoituksella minkään esineen yli.

Jos laite törmää esteeseen tai alkaa täristä, sammuta moottori välittömästi, irrota sytytystulpan johto ja tarkasta laite vaurioiden varalta.

Jotta ruohonleikkuri toimisi parhaalla mahdollisella tavalla, asenna uudet mallikohtaiset Toro-vaihtoterät ennen leikkuukauden alkamista.

Vaihda terät tarvittaessa Toro-vaihtoteriin.

Ruohon leikkaaminen

Leikkaa vain noin kolmasosa ruohon pituudesta kerrallaan. Älä leikkaa ruohoa 51 mm:n asetusta lyhyemmäksi, paitsi jos ruoho on harvaa tai on myöhäinen syksy, jolloin ruohon kasvu alkaa hidastua.

Leikattaessa yli 15 cm korkeaa ruohoa leikkaa ensin korkeimmalla leikkuukorkeuden asetuksella ja kävele hitaasti. Leikkaa sen jälkeen matalammalla asetuksella, jotta nurmikosta tulee hyvän näköinen. Jos ruoho on liian pitkää, laite saattaa tukkeutua ja moottori pysähtyä.

Vaihda leikkuusuuntaa. Tällöin leikkuujätteet hajaantuvat ruohikolle tasaisesti ja lannoittavat hyvin.

Jos leikattu nurmikko ei näytä hyvältä, kokeile seuraavia toimenpiteitä tai jotain niistä:

– Vaihda terät tai teroituta ne.

– Kävele hitaammin leikatessasi.

– Nosta laitteen leikkuukorkeutta.

– Kulje aina osaksi edellisen leikkuukaistan päällä; älä leikkaa kokonaan uutta kaistaa.

– Aseta etupyörien leikkuukorkeus yhtä pykälää takapyörien leikkuukorkeutta alemmaksi.

– Leikkaa ruoho useammin.

Leikkaa vain kuivaa ruohoa tai lehtiä. Kostea ruoho ja lehdet paakkuuntuvat nurmikolle ja voivat tukkia laitteen tai pysäyttää moottorin.

VAARA

Kostean ruohon tai lehtien leikkaaminen voi aiheuttaa vakavan loukkaantumisen, jos liukastut ja kosketat terää. Leikkaa vain ruohon ollessa kuivaa.

Lehtien leikkaaminen

Kun lehtien peittämä nurmikko on leikattu, tarkista, että vähintään puolet nurmikosta näkyy lehtisilpun läpi.

Lehdet on ehkä leikattava uudelleen.

14

Jos lehtiä on nurmikolla yli 13 cm, aseta etuosan leikkuukorkeus yhtä tai kahta pykälää korkeammalle kuin takaosan leikkuukorkeus.

Hidasta leikkuunopeutta, jos ruohonleikkuri ei leikkaa lehtiä tarpeeksi hienoksi.

15

Kunnossapito

Huomaa:

Koneen vasen ja oikea puoli määritellään normaalista käyttöasennosta käsin.

Kunnossapitotaulukko

Huoltotoimenpide Huoltoväli

5 ensimmäisen käyttötunnin jälkeen

• Vaihda moottoriöljy.

Aina ennen käyttöä tai päivittäin

25 käyttötunnin välein

50 käyttötunnin välein

Ennen varastointia

Vuosittain

• Tarkista moottoriöljyn määrä.

• Tarkista teränpysäytysjärjestelmän toiminta.

• Tarkista ilmanpuhdistin ja puhdista tai vaihda se tarvittaessa.

• Tarkista leikkuuterät.

• Pese laitteen alapuoli.

• Lataa akku (vain sähkökäynnistimellä varustettu malli).

• Vaihda moottoriöljy.

• Huolla terän käyttöjärjestelmä.

• Lataa akku (vain sähkökäynnistimellä varustettu malli).

• Tyhjennä polttoainesäiliö ennen korjauksia ohjeiden mukaan ja ennen vuosittaista varastointia.

• Huolla ilmansuodatin. Vaihda ilmansuodatin useammin, jos käyttöolosuhteet ovat pölyiset.

• Vaihda moottoriöljy.

• Vaihda terät tai teroituta ne (useammin, jos terien särmät tylsyvät nopeasti).

• Tarkista sytytystulppa (Champion RC12YC, NGK BKR5SE-11 tai vastaava). Katso ohjeet moottorin käyttöoppaasta.

• Lisää huoltotoimenpiteitä on moottorin käyttöoppaassa.

Tärkeää:

Lisää huoltotoimenpiteitä on

moottorin käyttöoppaassa

.

Valmistelu huoltoa varten

1.

Sammuta moottori ja odota, kunnes kaikki liikkuvat osat ovat pysähtyneet.

2.

Irrota sytytystulpan johto sytytystulpasta (Kuva 29).

poista polttoaine käsipumpulla. Kallista leikkuri kyljelleen aina siten, että ilmansuodatin osoittaa ylöspäin.

VAARA

Laitetta kallistettaessa saattaa valua polttoainetta. Bensiini on tulenarkaa ja räjähdysherkkää ja voi aiheuttaa henkilövahingon.

G017520

1.

Sytytystulpan johto

1

Kuva 29

Tärkeää:

Ennen kuin kallistat leikkuria öljyn tai terien vaihtoa varten, anna polttoainesäiliön käydä tyhjäksi normaalissa käytössä. Jos leikkuria on kallistettava ennen polttoaineen loppumista,

16

Ilmansuodattimen huolto

Huoltoväli:

Vuosittain

Aina ennen käyttöä tai päivittäin

1.

Löysää kiinnikettä ja irrota ilmansuodattimen kansi

(Kuva 30).

1

2

3

G017216

4

1.

Kansi

2.

Kiinnitin

Kuva 30

3.

Suodatin

4.

Alusta

2.

Irrota ja tarkista suodatin.

Vaihda suodatin, jos se on vaurioitunut tai öljyn tai polttoaineen kastelema.

Jos suodatin on likainen, napauta sitä kovaa pintaa vasten useita kertoja tai puhdista roskat puhaltamalla alle 207 kPa:n (30 psi) paineilmaa suodattimen sisäpuolelta ulospäin.

Huomaa:

Älä harjaa tai puhalla likaa suodattimen ulkopuolelta, sillä tällöin lika työntyy kuituihin.

3.

Puhdista ilmansuodattimen runko ja kansi kostealla liinalla.

Älä päästä likaa ilma-aukkoon.

4.

Asenna suodatin alustaan.

5.

Asenna kansi ja ruuvaa kiinnike huolellisesti.

Moottoriöljyn vaihto

Huoltoväli:

5 ensimmäisen käyttötunnin jälkeen

50 käyttötunnin välein

Vuosittain

Tilavuus: 0,59 l, tyyppi: SAE 30, puhdistava öljy, jonka

API-huoltoluokitus on SF, SG, SH, SJ, SL tai korkeampi.

1.

Varmista, että polttoainesäiliössä on vain vähän polttoainetta tai ei yhtään, jotta polttoainetta ei vuotaisi, kun leikkuri kallistetaan kyljelleen.

2.

Lämmitä öljy ennen vaihtoa käyttämällä moottoria muutaman minuutin ajan.

Huomaa:

Lämmin öljy juoksee paremmin ja kuljettaa enemmän epäpuhtauksia.

3.

Irrota johto sytytystulpasta. Katso Valmistelu huoltoa varten (sivu 16).

4.

Kallista leikkuri kyljelleen siten, että mittatikku osoittaa alaspäin ja yläkahva on maassa.

5.

Aseta öljyn tyhjennysastia mittatikun alle.

6.

Irrota mittatikku ja anna käytetyn öljyn valua astiaan

(Kuva 31).

G017281

Kuva 31

7.

Kun käytetty öljy on tyhjentynyt, palauta leikkuri käyttöasentoon.

8.

Poista mittatikku (Kuva 32) ja kaada öljyä

öljyntäyttöputkeen noin kolmen neljäsosan verran kampikammion tilavuudesta.

Huomaa:

Tilavuus: 0,59 l, tyyppi: SAE 30, puhdistava

öljy, jonka API-huoltoluokitus on SF, SG, SH, SJ, SL tai korkeampi.

17

G017514

Kuva 32

9.

Pyyhi mittatikku puhtaalla liinalla.

10.

Aseta mittatikku öljyntäyttöputkeen ja ruuvaa sitä kiinni, kunnes se pysähtyy.

11.

Irrota mittatikku ja tarkista öljymäärä mittatikusta.

Katso Kuva 33.

Akun lataus

Huoltoväli:

25 käyttötunnin välein

Ennen varastointia

Vain sähkökäynnistimellä varustettu malli

VAARA

Akun liitännät, navat ja niihin liittyvät lisävarusteet sisältävät lyijyä ja lyijy-yhdisteitä, joiden tiedetään aiheuttavan syöpää ja haittaavan lisääntymistä.

Pese kädet, kun olet käsitellyt akkua.

Lataa akkua aluksi 24 tuntia, sitten kuukausittain (25 käynnistyksen välein) tai tarpeen mukaan. Käytä laturia aina suojatussa tilassa ja lataa akku huoneenlämmössä (22 °C), jos mahdollista.

Huomaa:

Laite on varustettu laturin latausjärjestelmällä.

1.

Kytke laturi johdinsarjaan, joka sijaitsee virta-avaimen

alla (Kuva 34).

Kuva 33

1.

Öljyä on liian vähän: lisää

öljyä kampikammioon.

2.

Öljyä on liikaa: poista öljyä kampikammiosta.

3.

Öljyn taso on oikea.

Kuva 34

G017518

Jos öljyä on liian vähän, lisää öljyntäyttöputkeen

hitaasti

pieni määrä öljyä ja toista sitten vaiheet

9–11, kunnes öljyn määrä on oikea (Kuva 33).

Jos öljyä on liikaa, valuta ylimääräistä öljyä, kunnes

öljyn määrä on mittatikun mukaan oikea. Lisätietoa ylimääräisen öljyn tyhjentämisestä on kohdassa

Moottoriöljyn vaihto (sivu 17).

Tärkeää:

Jos kampikammiossa on liikaa tai liian vähän öljyä moottoria käytettäessä, moottori voi vaurioitua.

12.

Asenna mittatikku käsin tukevasti paikalleen.

13.

Kierrätä käytetty öljy.

2.

Kytke laturi pistorasiaan.

Huomaa:

Akkulaturissa saattaa olla kaksivärinen merkkivalonäyttö, joka ilmaisee seuraavat latauksen tilat:

Punainen valo ilmaisee, että laturi lataa akkua.

Vihreä valo ilmaisee, että akku on täysin latautunut tai että laturi on irrotettu akusta.

Vuoronperään punaisena ja vihreänä vilkkuva valo ilmaisee, että akku on lähes täysin latautunut. Tämä tila kestää vain muutaman minuutin, ennen kuin akku on täysin latautunut.

Huomaa:

Kun akku ei enää lataudu, kierrätä lyijyakku paikallisten säännösten mukaisesti.

18

Sulakkeen vaihto

Vain sähkökäynnistimellä varustettu malli

Jos akku ei lataudu tai moottori ei käynnisty sähkökäynnistimellä, sulake voi olla palanut. Vaihda se 40 ampeerin laattasulakkeeseen.

Tärkeää:

Laitetta ei voi käynnistää sähkökäynnistimellä eikä akkua voi ladata, jos toimivaa sulaketta ei ole asennettu.

1.

Avaa suljettu sulakepidin ja vaihda sulake (Kuva 35).

1 g016487

Kuva 35

1.

Sulakepidin

2.

Sulje sulakepidikkeen kansi ja varmista, että se on tiukasti kiinni.

Akun vaihto

Vain sähkökäynnistimellä varustettu malli

Vanhan akun irrotus

1.

Hanki vaihtoakku valtuutetulta varaosamyyjältä.

2.

Irrota hihnasuojus. Katso ohjeita kohdan Terän käyttöjärjestelmän huolto (sivu 20) vaiheesta 1.

3.

Irrota takaheittokanavan suojus.

4.

Siirrä kahva pystyasentoon.

5.

Irrota neljä pientä pulttia, joilla takasuuntaimen ja kahvan lukitusvivun kokoonpano on kiinnitetty paikalleen.

6.

Taita kahva kokonaan eteen.

7.

Irrota takasuuntaimen ja lukitusvivun kokoonpano

(Kuva 36).

1

G017523

Kuva 36

1.

Takasuuntaimen ja lukitusvivun kokoonpano

8.

Irrota akun kansi.

9.

Irrota johtimet akusta.

10.

Irrota akku ja kierrätä se.

Huomaa:

Kierrätä akku kansallisten ja paikallisten määräysten mukaisesti.

Uuden akun asennus

1.

Puhdista leikkuukotelon akkualue.

2.

Aseta uusi akku paikalleen leikkuukoteloon.

3.

Kytke johdot uuteen akkuun.

Huomaa:

Varmista, että musta (miinus) johto kytketään miinusnapaan (–) ja punainen (plus) johto kytketään plusnapaan (+).

4.

Asenna akun kansi paikalleen.

Huomaa:

Varmista, että kansi asettuu oikein johdinsarjan päälle.

5.

Asenna takasuuntaimen ja lukitusvivun kokoonpano laitteeseen.

6.

Nosta kahva pystyasentoon.

7.

Kiinnitä suojus neljällä pienellä pultilla, jotka irrotettiin

vaiheessa 5 vanhaa akkua irrotettaessa.

8.

Asenna takaheittokanavan suojus.

9.

Palauta kahva käyttöasentoon.

19

Itsevetolaitteiston kaapelin säätö

Säädä itsevetolaitteiston kaapeli aina, kun asennat uuden itsevetolaitteiston kaapelin tai jos itsevetolaitteiston säädössä tuntuu olevan vikaa.

1.

Löysää kaapelin tuen mutteria (Kuva 37).

Kuva 37

2.

Vedä kaapelin vaippaa alas (leikkuria kohti), kunnes

kaapelissa ei ole enää löysää (Kuva 38).

Kuva 38

3.

Kiristä kaapelin tuen mutteri.

Terän käyttöjärjestelmän huolto

Huoltoväli:

50 käyttötunnin välein

1.

Löysää hihnan suojapaneelin kaksi ruuvia ja irrota

paneeli (Kuva 39).

3

4

2

5

1

6

1.

Hihnan kiristysjousi

2.

Säätöpultti

3.

Rako

4.

Säätömutteri

7

8 g019641

Kuva 39

5.

Terän käyttöhihna

6.

Seinä

7.

Hihnan suojus

8.

Hihnan suojapaneeli

2.

Harjaa tai puhalla suojuksen sisällä ja osien ympärillä olevat roskat pois.

3.

Pidä 0,255 mm:n rakotulkkia, paperinpalaa tai muistilappua seinää vasten ja liu’uta se alas hihnan

kiristysjousen taakse (Kuva 39).

Huomaa:

Jos rakotulkin ja jousen väliin jää näkyvä rako, kiristä säätöpulttia ja mutteria, kunnes paperia voi

juuri ja juuri liu’uttaa raossa (Kuva 39).

Tärkeää:

Älä kiristä säätöpulttia liikaa, sillä se voi vahingoittaa terän käyttöhihnaa.

4.

Asenna hihnan suojapaneeli paikalleen.

20

Leikkuuterien huolto

Huoltoväli:

Vuosittain

Tärkeää:

Terien asentamiseen tarvitaan momenttiavain

.

Jos sinulla ei ole momenttiavainta tai et halua suorittaa toimenpidettä itse, ota yhteys valtuutettuun huoltoliikkeeseen.

Tarkista terien terävyys sekä mahdolliset kulumat ja vauriot

aina bensiinin loppuessa. Katso kohta Terien tarkastus (sivu

21). Jos terän särmä on tylsä tai uurteinen, teroituta terä tai

vaihda se uuteen. Jos terä on kulunut, taipunut, vaurioitunut tai halkeillut, vaihda se välittömästi aitoon Toro-vaihtoterään.

HENGENVAARA

Kulunut tai vaurioitunut terä voi rikkoutua ja terän pala voi sinkoutua käyttäjään tai ohikulkijaan päin aiheuttaen vakavan henkilövahingon tai kuoleman.

• Terät on tarkistettava säännöllisesti kulumisen ja vaurioiden varalta.

• Kulunut tai vaurioitunut terä on vaihdettava.

Huomaa:

Pidä terät terävinä koko leikkuukauden ajan.

Terävät terät leikkaavat ruohon siistimmin ruohonkorsia repimättä. Repeytymien vuoksi ruohon reunat muuttuvat ruskeiksi, mikä heikentää kasvua ja altistaa kasvisairauksille.

Leikkuuterien huollon valmistelu

1.

Lukitse kahva pystyasentoon (Kuva 40). Katso kohta

Kahvan korkeuden säätö (sivu 10).

Kuva 40

1.

Pystyasentoon lukittu kahva

urautumisen merkkejä tällä alueella (Kuva 41), vaihda

terä välittömästi uuteen.

1.

Leikkuusärmä

2.

Kupera alue g017223

Kuva 41

3.

Kulumisjälkiä/urautumista

4.

Halkeama

HENGENVAARA

Jos terän annetaan kulua, siiven ja terän tasaisen osan väliin muodostuu ura. Terästä voi lopulta irrota pala, joka voi sinkoutua kotelon alta ja johtaa käyttäjän tai sivullisten vakavaan loukkaantumiseen.

• Terä on tarkistettava säännöllisesti kulumisen ja vaurioiden varalta.

• Älä yritä suoristaa taipunutta terää tai hitsata murtunutta tai haljennutta terää.

• Kulunut tai vaurioitunut terä on vaihdettava.

3.

Tarkista, että terät eivät ole taipuneet. Katso kohta

Taipuneiden terien tarkistus (sivu 21).

Taipuneiden terien tarkistus

1.

Käännä teriä, kunnes niiden asento on kuvan mukainen

(Kuva 42).

2.

Kallista laite kyljelleen siten, että ilmansuodatin osoittaa ylöspäin ja yläkahva on maassa.

VAARA

Terät ovat teräviä, ja niiden koskettaminen voi aiheuttaa vakavan henkilövahingon.

• Irrota johto sytytystulpasta.

• Käytä käsineitä, kun huollat terää.

Terien tarkastus

Huoltoväli:

Aina ennen käyttöä tai päivittäin

1.

Tarkasta leikkuusärmät (Kuva 41). Jos särmät eivät

ole teräviä tai niissä on lovia, irrota terät ja teroituta tai vaihda ne.

2.

Tarkista itse terät ja etenkin kupera alue (Kuva 41). Jos

havaitset vähäisiäkään vaurioitumisen, kulumisen tai

21

1

B

2

B g016532

1.

Leikkuupöydän etuosa

3

Kuva 42

3.

Leikkuuterän leikkuusärmän ja tasaisen vaakasuoran pinnan välinen etäisyys

2.

Kohtien A ja B mitat

Kuva 43

2.

Irrota kaikki terät kuvan mukaisesti (Kuva 44).

1

2.

Mittaa tasaisen pinnan ja leikkuuterien leikkuusärmän väliset etäisyydet kohdista

A

ja

B

(Kuva 42) ja kirjaa

mitat ylös.

3.

Käännä teriä siten, että niiden vastakkaiset päät ovat kohdissa

A

ja

B

.

4.

Toista mittaukset vaiheessa 2 ja kirjaa mitat ylös.

Huomaa:

Jos vaiheissa 2 ja 4 mitattujen etäisyyksien

A

ja

B

ero on yli 3 mm, terä on taipunut ja se on

vaihdettava. Katso kohdat Terien irrotus (sivu 22) ja

Terien asennus (sivu 22).

VAARA

Taipunut tai vaurioitunut terä voi rikkoutua ja johtaa käyttäjän tai sivullisten vakavaan loukkaantumiseen tai kuolemaan.

• Taipunut tai vaurioitunut terä on aina vaihdettava uuteen.

• Terän särmiä tai pintoja ei saa hioa, eikä niihin saa tehdä teräviä lovia.

Terien irrotus

Terät on vaihdettava, jos laite osuu kiinteään esineeseen tai jos terä on epätasapainossa tai taipunut. Käytä ainoastaan aitoja

Toro-vaihtoteriä.

1.

Tue terät puun kappaleella ja kierrä teräpulttia

vastapäivään kuvan mukaisesti (Kuva 43).

1.

Kara (2)

2.

Terän ohjain (2)

G016530

4

Kuva 44

3.

Terä (2)

4.

Teräpultti (2)

2

3

3.

Tarkista terän ohjainten nastat kulumisen ja vaurioiden varalta.

Terien asennus

1.

Asenna ensimmäinen terä kiinnikkeillä vaakasuuntaan

kuvan mukaisesti (Kuva 44).

Huomaa:

Kiristä pultti sormin.

Tärkeää:

Suuntaa terien käyrät päät laitteen koteloa kohti.

Varmista, että terän ohjaimen kohoumat asettuvat ohjainta vastaavan karan pään painaumiin ja että terän ohjaimen toisella puolella olevat nastat asettuvat ohjainta vastaavan terän aukkoihin.

22

2.

Tue terät levyillä ja kierrä teräpulttia momenttiavaimella

myötäpäivään kuvan mukaisesti (Kuva 45). Kiristä

teräpultti momenttiin 82 N∙m.

Tärkeää:

82 N·m:iin kiristetty pultti on erittäin tiukalla. Aseta painosi avaimen taakse ja kiristä pultti tiukkaan. Tätä pulttia on hyvin vaikea kiristää liian kireälle.

Huomaa:

Jos terät koskettavat toisiaan, niitä ei ole

asennettu oikein. Toista vaiheet 1–3 ja varmista, etteivät

terät kosketa toisiaan.

VAARA

Terien väärä asennus voi johtaa koneen vaurioitumiseen tai käyttäjän tai sivullisten loukkaantumiseen.

Laitteen alapuolen pesu

Huoltoväli:

Aina ennen käyttöä tai päivittäin—Pese laitteen alapuoli.

1.

Siirrä laite tasaiselle alustalle.

2.

Sammuta moottori ja odota, että kaikki liikkuvat osat ovat pysähtyneet, ennen kuin poistut käyttäjän paikalta.

3.

Säädä laitteeseen alin leikkuukorkeus.

4.

Kiinnitä letku pesuliitäntään ja käännä vesi suurelle

paineelle (Kuva 47).

Huomaa:

Levitä vaseliinia pesuliitännän

O-renkaaseen, jotta liitin liukuu paremmin ja suojaa

O-rengasta.

g016537

Kuva 45

3.

Käännä asennettua terää 1/4 kierrosta, kunnes se on pystysuuntaisesti, ja asenna toinen terä kuten

ensimmäinenkin (katso vaihe 1).

Huomaa:

Terien on oltava kohtisuorassa toisiinsa nähden, eli niiden tulee muodostaa käänteinen T kuvan

mukaisesti (Kuva 46).

1

G016536

Kuva 46

1.

Terä (2)

4.

Kiristä toinen terä. Katso vaihe (2).

5.

Käännä teriä käsin täydet 360 astetta ja varmista, etteivät ne kosketa toisiaan.

1.

Pesuliitäntä

2.

Letku

Kuva 47

3.

O-rengas

4.

Liitin

5.

Käynnistä moottori, kytke terän ohjausvipu ja anna koneen käydä 1–3 minuuttia.

6.

Vapauta terän ohjausvipu, sammuta moottori ja odota, että kaikki liikkuvat osat pysähtyvät.

7.

Sammuta veden tulo ja irrota liitin pesuliitännästä.

Huomaa:

Jos laite ei puhdistu yhdellä pesukerralla, liota sitä ja anna sen seistä 30 minuutin ajan. Toista sitten toimenpide.

23

8.

Käytä laitetta vielä 1–3 minuuttia terät kytkettynä, jotta vesi valuu pois.

VAARA

Rikkoutunut tai puuttuva pesuliitäntä voi aiheuttaa esineiden ulossinkoutumista tai teräkosketuksen. Teräkosketus tai ulossinkoutuva jäte voi aiheuttaa loukkaantumisen tai kuoleman.

• Rikkoutunut tai puuttuva pesuliitäntä on vaihdettava välittömästi, ennen kuin laitetta käytetään uudelleen.

• Käsiä tai jalkoja ei saa koskaan laittaa laitteen alle tai sen aukkojen läpi.

Varastointi

Varastoi laite viileään, puhtaaseen ja kuivaan paikkaan.

Yleisiä tietoja

1.

Tee suositellut vuosittaiset huoltotoimenpiteet. Katso

kohta Kunnossapito (sivu 16).

2.

Puhdista laitteen alaosa. Katso kohta Laitteen alapuolen pesu (sivu 23).

3.

Poista lika ja roskat moottorin ulkoisista osista, vanteista ja laitteen päältä.

4.

Tarkista terien kunto. Katso kohta Terien tarkastus

(sivu 21).

5.

Huolla ilmansuodatin. Katso kohta Ilmansuodattimen huolto (sivu 17).

6.

Kiristä kaikki mutterit, pultit ja ruuvit.

7.

Maalaa kaikki ruostuneet tai lohkeilleet maalipinnat maalilla, jota on saatavissa valtuutetusta huoltoliikkeestä.

8.

Lataa akkua 24 tunnin ajan. Irrota sitten akkulaturin johto ja siirrä laite lämmittämättömään varastoon.

Jos joudut varastoimaan laitetta lämmitetyssä tilassa, lataa akku 90 päivän välein (vain sähkökäynnistimellä varustettu malli)

9.

Taita kahva varastointiasentoon. Katso Kahvan korkeuden säätö (sivu 10).

Polttoainejärjestelmän valmistelu

VAARA

Bensiini voi höyrystyä, jos sitä säilytetään pitkiä aikoja, ja räjähtää, jos se joutuu kosketuksiin avotulen kanssa.

• Älä varastoi bensiiniä pitkiksi ajoiksi.

• Älä varastoi laitetta suljettuun tilaan avotulen läheisyyteen, jos polttoainesäiliössä tai kaasuttimessa on bensiiniä. (Ei esim.

pannuhuoneeseen tai kaasulla toimivan vedenlämmittimen ikiliekin läheisyyteen.)

• Anna moottorin jäähtyä, ennen kuin varastoit koneen suljettuun tilaan.

Lisää polttoaineeseen stabilointiainetta moottorin valmistajan ohjeiden mukaan vuoden viimeisellä polttoainesäiliön täyttökerralla. Tyhjennä polttoainesäiliö leikattuasi ruohon viimeisen kerran ennen laitteen varastointia.

1.

Käytä laitetta, kunnes moottori pysähtyy polttoaineen loppumisen vuoksi.

2.

Käynnistä moottori uudelleen.

24

3.

Anna moottorin käydä, kunnes se pysähtyy. Kun et enää saa moottoria käyntiin, se on tarpeeksi kuiva.

Moottorin valmistelu

1.

Vaihda moottoriöljy, kun moottori on vielä lämmin.

Katso kohta Moottoriöljyn vaihto (sivu 17).

2.

Irrota sytytystulppa.

3.

Lisää öljykanisterista noin 30 ml moottoriöljyä moottoriin sytytystulpan aukon kautta.

4.

Vedä narukäynnistintä hitaasti useita kertoja, jotta öljy leviää kaikkialle sylinteriin.

5.

Asenna sytytystulppa, mutta älä kytke johtoa tulppaan.

Kiinnitä johto siten, ettei se ole pääse kosketukseen sytytystulpan kanssa.

Laitteen käyttöönotto varastoinnin jälkeen

1.

Suorista kahva. Katso kohta Kahvan korkeuden säätö

(sivu 10).

2.

Tarkista ja kiristä kaikki kiinnikkeet.

3.

Irrota sytytystulppa ja pyöritä moottoria nopeasti käynnistimen avulla, jotta liika öljy poistuu sylinteristä.

4.

Tarkista sytytystulppa ja vaihda se, jos se on likainen, kulunut tai haljennut. Katso ohjeet

moottorin käyttöoppaasta

.

5.

Asenna sytytystulppa ja kiristä se suositeltuun 20 N·m:n momenttiin.

6.

Tee tarvittavat huoltotoimenpiteet. Katso kohta

Kunnossapito (sivu 16).

7.

Tarkista moottorin öljymäärä. Katso kohta Moottorin

öljymäärän tarkistus (sivu 8).

8.

Lisää polttoainesäiliöön uutta bensiiniä. Katso kohta

Polttoainesäiliön täyttö (sivu 8).

9.

Lataa akku (vain sähkökäynnistimellä varustettu malli).

Katso kohta Akun lataus (sivu 18).

10.

Kytke johto sytytystulppaan.

25

Huomautuksia:

26

Kansainväliset jakelijat

Jakelija: Maa: Puhelinnumero:

Agrolanc Kft Unkari

Balama Prima Engineering Equip.

Hongkong

B-Ray Corporation

Casco Sales Company

Korea

Puerto Rico

Ceres S.A.

CSSC Turf Equipment (pvt) Ltd.

Cyril Johnston & Co.

Costa Rica

Sri Lanka

Pohjois-Irlanti

Cyril Johnston & Co.

Equiver

Femco S.A.

ForGarder OU

G.Y.K. Company Ltd.

Geomechaniki of Athens

Golf international Turizm

Guandong Golden Star

Hako Ground and Garden

Hako Ground and Garden

Hayter Limited (U.K.)

Hydroturf Int. Co Dubai

Hydroturf Egypt LLC

Irrimac

Irrigation Products Int'l Pvt Ltd.

Jean Heybroek b.v.

36 27 539 640

852 2155 2163

82 32 551 2076

787 788 8383

506 239 1138

94 11 2746100

44 2890 813 121

Irlanti

Meksiko

Guatemala

Viro

Japani

Kreikka

Turkki

Kiina

Ruotsi

44 2890 813 121

52 55 539 95444

502 442 3277

372 384 6060

81 726 325 861

30 10 935 0054

90 216 336 5993

86 20 876 51338

46 35 10 0000

Norja

Yhdistynyt

47 22 90 7760

44 1279 723 444 kuningaskunta

Arabiemiirikuntien liitto 97 14 347 9479

Egypti

Portugali

Intia

Alankomaat

202 519 4308

351 21 238 8260

0091 44 2449 4387

31 30 639 4611

Jakelija:

Maquiver S.A.

Maruyama Mfg. Co. Inc.

Mountfield a.s.

Mountfield a.s.

Munditol S.A.

Norma Garden

Oslinger Turf Equipment SA

Maa:

Kolumbia

Japani

Puhelinnumero:

57 1 236 4079

81 3 3252 2285

Tšekin tasavalta 420 255 704 220

Slovakia 420 255 704 220

Argentiina

Venäjä

Ecuador

54 11 4 821 9999

7 495 411 61 20

593 4 239 6970

Oy Hako Ground and Garden Ab Suomi

Parkland Products Ltd.

Uusi-Seelanti

358 987 00733

64 3 34 93760

Perfetto

Pratoverde SRL.

Puola

Italia

48 61 8 208 416

39 049 9128 128

Prochaska & Cie

RT Cohen 2004 Ltd.

Riversa

Lely Turfcare

Solvert S.A.S.

Spypros Stavrinides Limited

Surge Systems India Limited

Itävalta

Israel

Espanja

Tanska

Ranska

Kypros

Intia

43 1 278 5100

972 986 17979

34 9 52 83 7500

45 66 109 200

33 1 30 81 77 00

357 22 434131

91 1 292299901

T-Markt Logistics Ltd.

Toro Australia

Toro Europe NV

Valtech

Victus Emak

Unkari

Australia

Belgia

Marokko

Puola

36 26 525 500

61 3 9580 7355

32 14 562 960

212 5 3766 3636

48 61 823 8369

Eurooppalainen tietosuojailmoitus

Toron keräämät tiedot

Toro Warranty Company (Toro) huolehtii asiakkaiden tietosuojasta. Takuuvaatimusten käsittelyä ja mahdollisia tuotteiden takaisinkutsukampanjoita varten pyydämme, että asiakkaat lähettävät henkilötiedot suoraan Torolle tai paikalliselle Toro-jälleenmyyjälle.

Toro-takuujärjestelmä toimii yhdysvaltalaisilla palvelimilla, eivätkä yhdysvaltalaiset tietosuojalait välttämättä tarjoa samanlaista suojaa kuin vastaavat lait asiakkaan omassa maassa.

ANTAMALLA HENKILÖTIEDOT TOROLLE ASIAKAS SUOSTUU SIIHEN, ETTÄ NÄITÄ TIETOJA KÄSITELLÄÄN TÄSSÄ TIETOSUOJAILMOITUKSESSA

KUVATULLA TAVALLA.

Tapa, jolla Toro käyttää tietoja

Toro voi käyttää henkilötietoja takuuvaatimusten käsittelyyn, yhteydenottoihin mahdollisissa tuotteiden takaisinkutsukampanjoissa ja muissa mahdollisissa tarkoituksissa, joista kerrotaan erikseen. Toro voi jakaa tietoja Toron sisaryhtiöille, jälleenmyyjille ja muille liiketoimintakumppaneille näiden tarkoitusten yhteydessä. Toro ei myy asiakkaiden henkilötietoja muille yhtiöille. Toro pidättää oikeuden luovuttaa henkilötietoja lain määräämiin tarkoituksiin tai asiaankuuluvien viranomaisten pyynnöstä, Toron järjestelmien toiminnan varmistamiseksi tai Toron turvallisuuden tai muiden käyttäjien turvallisuuden varmistamiseksi.

Henkilötietojen säilytys

Henkilötietoja säilytetään niin kauan kuin niitä tarvitaan niiden alkuperäiseen tarkoitukseen tai muihin asianmukaisiin tarkoituksiin (kuten viranomaismääräysten noudattamiseksi) tai lain määräämän ajan.

Toron vakuutus asiakkaiden henkilötietojen tietosuojasta

Toro pyrkii säilyttämään henkilötietojen tietosuojan kohtuullisten varotoimien avulla. Lisäksi se pyrkii huolehtimaan tietojen tarkkuudesta ja paikkansapitävyydestä.

Henkilötietojen käyttö ja korjaus

Jos haluat tarkistaa henkilötietosi tai korjata niitä, lähetä sähköpostia osoitteeseen [email protected]

Australian kuluttajalainsäädäntö

Australialaiset asiakkaat voivat saada lisätietoja Australian kuluttajalainsäädännöstä pakkauksen sisällä olevasta materiaalista tai paikalliselta

Toro-jälleenmyyjältä.

374-0269 Rev H

Toron takuu ja

Toro GTS -käynnistystakuu

Ehdot ja takuunalaiset tuotteet

Toro Company ja sen sisaryhtiö Toro Warranty Company antavat yhteisen sopimuksensa mukaisesti alkuperäiselle ostajalle 1 takuun korjata alla ilmoitettu

Toro-tuote, jos siinä ilmenee materiaali- tai valmistusvikoja tai jos Toro GTS

(Guaranteed to Start) -käynnistystakuun piiriin kuuluva laite ei käynnisty ensimmäisellä tai toisella vedolla, edellyttäen, että

käyttöoppaassa

kuvatuista säännöllisistä huoltotoimenpiteistä on huolehdittu.

Tuotteille annetaan seuraavat takuuajat ostopäivästä lukien:

Tuotteet

Työnnettävät ruohonleikkurit

• Valettu leikkuupöytä

Takuuaika

Moottori

Moottori

TimeMaster-leikkurit

Akku

Teräsleikkuupöytä

Moottori

Akku

Sähkökäyttöiset kannettavat laitteet

5 vuotta kotikäytössä 2

90 päivää kaupallisessa käytössä

5 vuoden GTS-takuu, kotikäytössä 3

2 vuotta

2 vuotta kotikäytössä 2

30 päivää kaupallisessa käytössä

2 vuoden GTS-takuu, kotikäytössä 3

3 vuotta kotikäytössä 2

90 päivää kaupallisessa käytössä

3 vuoden GTS-takuu, kotikäytössä 3

2 vuotta

2 vuotta kotikäytössä 2

Ei takuuta kaupallisessa käytössä

Lumilingot

• Yksivaiheinen

Moottori

Kaksivaiheinen

Suppilo, suppilon suuntain ja siipipyörän kotelon suojus

Sähkökäyttöiset lumilingot

2 vuotta kotikäytössä 2

45 päivää kaupallisessa käytössä

2 vuoden GTS-takuu, kotikäytössä 3

3 vuotta kotikäytössä 2

45 päivää kaupallisessa käytössä

Elinikäinen (vain alkuperäinen omistaja) 5

2 vuotta kotikäytössä 2

Ei takuuta kaupallisessa käytössä

Kaikki seuraavat ajoleikkurit

• Moottori

Akku

• Lisälaitteet

Ajoleikkurit ja puutarhatraktorit (DH)

Ajoleikkurit ja puutarhatraktorit (XLS)

TimeCutter

TITAN-leikkurit

Runko

Katso moottorin valmistajan takuu

2 vuotta kotikäytössä 2

2 vuotta kotikäytössä 2

2 vuotta kotikäytössä 2

30 päivää kaupallisessa käytössä

3 vuotta kotikäytössä 2

30 päivää kaupallisessa käytössä

3 vuotta kotikäytössä 2

4

30 päivää kaupallisessa käytössä

3 vuotta tai 240 tuntia 5

Elinikäinen (vain alkuperäinen omistaja) 6

1 Alkuperäinen ostaja on henkilö, joka alun perin osti Toro-tuotteen.

2 Kotikäyttö tarkoittaa tuotteen käyttöä samalla tontilla, jolla asiakkaan koti sijaitsee. Käyttöä useammassa kuin yhdessä paikassa pidetään kaupallisena käyttönä, johon sovelletaan kaupalliseen käyttöön annettua takuuta.

3 Toro GTS -käynnistystakuu ei kata kaupallisessa käytössä olevia tuotteita.

4 Joillakin Toro-tuotteissa käytetyillä moottoreilla on moottorin valmistajan antama takuu.

5 Kumpi tahansa ilmenee ensin.

6 Elinikäinen takuu: Jos koneen päärakenteen muodostava runko (joka koostuu yhteen hitsatuista osista ja johon moottorin kaltaiset muut osat kiinnitetään) halkeaa tai murtuu normaalikäytössä, se korjataan tai vaihdetaan Toron harkinnan mukaan takuun puitteissa maksutta osien ja työn osalta. Takuu ei kata rungon vaurioitumista väärinkäytön tai ruostumisen edellyttämien korjausten laiminlyönnin seurauksena.

Takuu voidaan evätä, jos tuntilaskuri on irrotettu, siihen on tehty muutoksia tai jos sitä on muuten peukaloitu.

Omistajan vastuut

Toro-tuotetta on huollettava

käyttöoppaan

huolto-ohjeiden mukaisesti. Tällaisen kunnossapidon kustannuksista vastaa omistaja huollon suorittajasta riippumatta.

Takuuhuollon ohjeet

Jos epäilet, että Toro-tuotteessasi on materiaali- tai valmistusvirhe, toimi näin:

Kotikäyttöön tarkoitetut tuotteet

1.

Ota yhteys tuotteen myyjään huollon järjestämiseksi. Jos et voi jostain syystä ottaa yhteyttä tuotteen myyjään, ota yhteys mihin tahansa valtuutettuun

Toro-jälleenmyyjään. Katso oheinen jakelijaluettelo.

2.

Vie laite ja ostotodistus (ostokuitti) huoltoliikkeeseen. Jos et ole tyytyväinen huoltoliikkeen arvioon tai saamaasi palveluun, ota yhteys Toroon:

Toro Customer Care Department, RLC Division

Toro Warranty Company

8111 Lyndale Avenue South

Bloomington, MN 55420-1196

001–952–948–4707

Takuun ulkopuoliset kohteet ja viat

Muita nimenomaisia takuita ei ole, lukuun ottamatta joitain tuotteita koskevia moottoriin tai moottorin päästöjen rajoitusjärjestelmiin liittyviä takuita. Tämä takuu ei kata seuraavia:

Määräaikaishuolto tai varaosat, kuten suodattimet, polttoaine, voiteluaineet,

öljynvaihdot, sytytystulpat, ilmansuodattimet, terien teroitus, kuluneet terät, kaapelin/vivuston säädöt sekä jarrujen ja kytkinten säädöt

Normaalin kulumisen seurauksena vioittuneet osat

Laitteet tai osat, joita on muutettu, käytetty väärin tai laiminlyöty, tai jotka on vaihdettava tai korjattava onnettomuuksien tai asianmukaisen huollon laiminlyönnin vuoksi

Nouto- ja toimituskulut

Muun kuin valtuutetun Toro-huoltoliikkeen tekemät korjaukset tai korjausyritykset

Korjaukset, jotka johtuvat suositellun polttoainemenettelyn laiminlyönnistä

(lisäohjeita on

käyttöoppaassa

)

Epäpuhtauksien poistaminen polttoainejärjestelmästä

Vanhan polttoaineen (yli kuukauden vanhan) tai yli 10 % etanolia tai yli

15 % MTBE:tä sisältävän polttoaineen käyttö

– Polttoainejärjestelmän tyhjentämättä jättäminen ennen yli kuukauden pituisia käyttökatkoja

Korjaukset tai säädöt, joilla pyritään korjaamaan seuraavista tekijöistä johtuvia käynnistysvaikeuksia:

– Asianmukaisten huoltotoimenpiteiden tai suositellun polttoainemenettelyn laiminlyönti

– Leikkurin terän osuminen esteeseen

Erityisolosuhteet, joissa käynnistys voi edellyttää useampaa kuin kahta vetoa:

– Ensimmäinen käynnistyskerta yli kolmen kuukauden pituisen käyttökatkon tai varastoinnin jälkeen

Käynnistys alhaisessa lämpötilassa, esimerkiksi varhain keväällä tai myöhään syksyllä

Väärä käynnistystapa – jos yksikön käynnistyksessä on ongelmia, varmista

käyttöoppaasta

, että käytät oikeaa käynnistystapaa. Näin voidaan ehkä välttää tarpeeton käynti valtuutetussa Toro-huoltoliikkeessä.

Yleiset ehdot

Ostajaa suojaavat maakohtaiset lait. Tämä takuu ei rajoita ostajan lakisääteisiä oikeuksia.

374-0268 Rev F

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Related manuals
