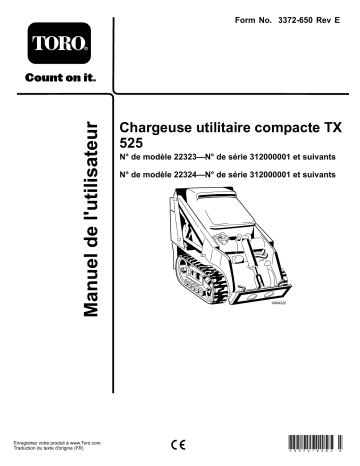

Enregistrez votre produit à www.Toro.com.

Traduction du texte d'origine (FR)

Form No. 3372-650 Rev E

Chargeuse utilitaire compacte TX

525

N° de modèle 22323—N° de série 312000001 et suivants

N° de modèle 22324—N° de série 312000001 et suivants

G004222

*3372-650* E

Ce produit est conforme aux directives européennes pertinentes. Pour tout détail, reportez-vous à la Déclaration de conformité spécifique du produit fournie séparément.

ATTENTION

CALIFORNIE

Proposition 65 - Avertissement

Ce produit contient une ou des substances chimiques considérées par l'état de Californie comme capables de provoquer des cancers, des anomalies congénitales ou d'autres troubles de la reproduction.

Les gaz d'échappement de ce produit contiennent des substances chimiques considérées par l'état de Californie comme susceptibles de provoquer des cancers, des malformations congénitales et autres troubles de la reproduction.

Lisez attentivement ces informations pour apprendre comment utiliser et entretenir correctement votre produit, et éviter de l'endommager ou de vous blesser. Vous êtes responsable de l'utilisation sûre et correcte du produit.

Vous pouvez contacter Toro directement à www.Toro.com

pour tout renseignement concernant un produit ou un accessoire, pour obtenir l'adresse d'un concessionnaire ou pour enregistrer votre produit.

Lorsque vous contactez un distributeur ou un réparateur Toro agréé pour l'entretien de votre machine, pour vous procurer des pièces Toro d'origine ou pour obtenir des renseignements complémentaires, munissez-vous des numéros de modèle

et de série du produit. Figure 1 indique l'emplacement des

numéros de modèle et de série du produit. Inscrivez les numéros dans l'espace réservé à cet effet.

Un pare-étincelles est proposé en option car certaines régions et certains pays en exigent l'usage sur le moteur de la machine.

Si vous devez vous procurer un pare-étincelles, contactez votre concessionnaire Toro agréé.

Les pare-étincelles Toro d'origine sont homologués par le

Service des forêts du Ministère de l'Agriculture des États-Unis

(USDAFS).

Important:

L'utilisation ou le fonctionnement du moteur sur un quelconque terrain herbeux, broussailleux ou forestier constitue une infraction à la section 4442 du

Code des ressources publiques de Californie s'il n'est pas équipé d'un silencieux à pare-étincelles maintenu en état de marche ou s'il n'est pas bridé, équipé et entretenu pour la prévention des incendies. Certains autres états ou régions fédérales peuvent être régis par des lois similaires.

Le

Manuel du propriétaire du moteur

ci-joint est fourni à titre informatif concernant la réglementation de l'Agence américaine pour la protection de l'environnement (EPA) et la réglementation antipollution de l'état de Californie relative aux systèmes antipollution, à leur entretien et à leur garantie. Vous pouvez vous en procurer un nouvel exemplaire en vous adressant au constructeur du moteur.

Figure 1

1.

Emplacement des numéros de modèle et de série

N° de modèle

N° de série

Les mises en garde de ce manuel soulignent des dangers potentiels et sont signalées par le symbole de sécurité

(Figure 2), qui indique un danger pouvant entraîner des

blessures graves ou mortelles si les précautions recommandées ne sont pas respectées.

Figure 2

Introduction

Cette machine est une chargeuse utilitaire compacte prévue pour le transport de terre et autres matériaux utilisés pour les travaux de paysagement et de construction. Elle est conçue pour fonctionner avec un large choix d'outils spécialisés.

© 2013—The Toro® Company

8111 Lyndale Avenue South

Bloomington, MN 55420

2

1.

Symbole de sécurité

Deux autres termes sont également utilisés pour faire passer des informations essentielles :

Important

, pour attirer l'attention sur des informations mécaniques spécifiques, et

Contactez-nous sur www.Toro.com.

Imprimé aux États-Unis.

Tous droits réservés

Remarque

, pour signaler des informations d'ordre général méritant une attention particulière.

Table des matières

Introduction .................................................................. 2

Sécurité ........................................................................ 4

Consignes de sécurité............................................... 4

Niveau de pression acoustique................................... 6

Puissance acoustique................................................ 6

Niveau de vibrations ................................................ 7

Données de stabilité................................................. 8

Indicateur de pente ................................................. 9

Autocollants de sécurité et d'instruction ....................10

Vue d'ensemble du produit .............................................14

Commandes .........................................................14

Caractéristiques techniques .....................................17

Outils et accessoires................................................17

Utilisation ....................................................................18

Ajout de carburant..................................................18

Remplissage du réservoir de carburant .......................18

Contrôle du niveau d'huile moteur ............................19

Contrôle du niveau de liquide hydraulique ..................20

Contrôle, ajout et purge du liquide de refroidissement ..................................................20

Purge du circuit d'alimentation .................................21

Démarrage et arrêt du moteur ..................................22

Arrêt du groupe de déplacement ...............................23

Comment déplacer le groupe de déplacement s'il est en panne .......................................................23

Utilisation du dispositif de verrouillage des vérins ................................................................23

Utilisation des accessoires........................................24

Arrimage du groupe de déplacement pour le transport ...........................................................26

Levage du groupe de déplacement.............................26

Entretien .....................................................................27

Programme d'entretien recommandé ...........................27

Procédures avant l'entretien ........................................28

Ouverture du capot ................................................28

Fermeture du capot ................................................28

Ouverture du couvercle d'accès arrière.......................29

Fermeture du couvercle d'accès arrière.......................29

Dépose des panneaux latéraux..................................29

Mis en place des panneaux latéraux ...........................29

Lubrification .............................................................30

Graissage du groupe de déplacement.........................30

Entretien du moteur ..................................................30

Entretien du filtre à air ............................................30

Vidange et remplacement de l'huile moteur ................31

Entretien du système d'alimentation .............................33

Contrôle des conduites et raccords d'alimentation ....................................................33

Vidange du filtre à carburant/séparateur d'eau .................................................................33

Remplacement de la cartouche du filtre à carburant et du filtre en ligne ..............................................33

Vidange du réservoir de carburant.............................34

Entretien du système électrique ...................................34

Entretien de la batterie ............................................34

Entretien du système d'entraînement ............................37

Entretien des chenilles ............................................37

Entretien du système de refroidissement .......................40

Entretien du circuit de refroidissement ......................40

Entretien des courroies ..............................................41

Contrôle de l'état de la courroie de pompe hydraulique ........................................................41

Contrôle de la tension de la courroie d'alternateur/ventilateur ......................................41

Entretien des commandes ..........................................42

Réglage de l'alignement de la commande de déplacement.......................................................42

Réglage de la position point mort de la commande de déplacement ..................................................42

Correction directionnelle du déplacement (position avant maximale)..................................................43

Entretien du système hydraulique ................................44

Remplacement du filtre hydraulique ..........................44

Vidange et remplacement du liquide hydraulique ........................................................44

Contrôle des conduites hydrauliques .........................46

Nettoyage ................................................................46

Nettoyage des débris accumulés sur la machine.............................................................46

Nettoyage du châssis...............................................46

Remisage .....................................................................47

Dépistage des défauts ....................................................48

Schémas ......................................................................52

3

Sécurité

Cette machine peut occasionner des accidents si elle n'est pas utilisée ou entretenue correctement. Pour réduire les risques d'accidents et de blessures, respectez les consignes de sécurité qui suivent. Tenez toujours compte des mises en garde signalées par le symbole de sécurité et la mention

Prudence

,

Attention

ou

Danger

. Ne pas les respecter, c'est risquer de vous blesser, parfois mortellement.

Soyez particulièrement prudent lorsque vous manipulez du carburant, en raison de son inflammabilité et du risque d'explosion des vapeurs qu'il dégage.

– N'utilisez que des récipients homologués.

– N'enlevez jamais le bouchon du réservoir de carburant et n'ajoutez jamais de carburant quand le moteur est en marche. Laissez refroidir le moteur avant de faire le plein. Ne fumez pas.

– Ne faites jamais le plein et ne vidangez jamais le réservoir de carburant à l'intérieur.

Vérifiez toujours que les commandes de présence de l'utilisateur, les contacteurs de sécurité et les capots de protection sont en place et fonctionnent correctement. N'utilisez pas la machine en cas de mauvais fonctionnement.

Consignes de sécurité

Ce produit peut sectionner les mains ou les pieds. Respectez toujours toutes les consignes de sécurité pour éviter des blessures graves ou mortelles.

ATTENTION

Les gaz d'échappement contiennent du monoxyde de carbone, un gaz inodore mortel.

Ne faites pas tourner le moteur à l'intérieur d'un local fermé.

Apprendre à se servir de la machine

Lisez le

Manuel de l'utilisateur

et toute autre documentation de formation. Il appartient au propriétaire de la machine d'expliquer le contenu du manuel aux personnes

(utilisateurs, mécaniciens, etc.) qui ne maîtrisent pas suffisamment la langue dans laquelle il est rédigé.

Familiarisez-vous avec le maniement correct du matériel, les commandes et les symboles de sécurité.

Les utilisateurs et mécaniciens doivent tous posséder les compétences nécessaires. Le propriétaire de la machine doit assurer la formation des utilisateurs.

N'autorisez jamais un enfant ou une personne non qualifiée à utiliser la machine ou à en faire l'entretien.

Certaines législations imposent un âge minimum pour l'utilisation de ce type d'appareil.

Le propriétaire/l'utilisateur est responsable des dommages matériels ou corporels et peut les prévenir.

Avant d'utiliser la machine

Examinez la zone de travail pour déterminer quels accessoires et équipements vous permettront d'exécuter votre tâche correctement et sans danger. N'utilisez que les accessoires et équipements agréés par le constructeur.

Portez des vêtements appropriés, y compris un casque, des lunettes de protection, un pantalon, des chaussures de sécurité et des protège-oreilles. Les cheveux longs, les vêtements amples et les bijoux peuvent se prendre dans les pièces mobiles.

Examinez la zone de travail et enlevez tout objet susceptible d'être projeté par la machine (pierres, jouets, câbles, etc.).

Utilisation

Ne faites jamais tourner le moteur dans un local fermé.

N'utilisez la machine que sous un bon éclairage et méfiez-vous des trous et autres dangers cachés.

Assurez-vous que tous les embrayages sont au point mort et que le frein de stationnement est serré avant de mettre le moteur en marche. Ne mettez le moteur en marche qu'à partir de la position de conduite.

Ralentissez et redoublez de prudence sur les pentes.

Déplacez-vous toujours dans la direction préconisée sur les pentes. L'état de la surface de travail peut modifier la stabilité de la machine.

Ralentissez et soyez prudent quand vous changez de direction et quand vous faites demi-tour sur les pentes.

N'utilisez jamais la machine si les capots de protection ne sont pas en place. Vérifiez la fixation, le réglage et le fonctionnement de tous les verrouillages de sécurité.

Ne modifiez pas le réglage du régulateur et ne faites pas tourner le moteur à un régime excessif.

Arrêtez-vous sur une surface plane et horizontale, abaissez les accessoires, débrayez toutes les commandes hydrauliques auxiliaires, serrez le frein de stationnement et arrêtez le moteur avant de quitter le poste de conduite, pour quelque raison que ce soit.

N'approchez jamais les mains ou les pieds des accessoires en mouvement.

Avant de faire marche arrière, vérifiez que la voie est libre juste derrière la machine et sur sa trajectoire.

Ne transportez jamais de passagers et ne laissez approcher personne de la surface de travail (spectateurs, animaux, etc.).

Ralentissez et restez prudent pour changer de direction ainsi que pour traverser des routes et des trottoirs.

N'utilisez pas la machine sous l'emprise de l'alcool, de drogues ou de médicaments.

4

Procédez avec prudence pour charger la machine sur une remorque ou un camion, ainsi que pour la décharger.

Soyez prudent à l'approche de tournants sans visibilité, de buissons, d'arbres ou d'autres objets susceptibles de masquer la vue.

Lisez les manuels d'utilisation de tous les accessoires.

Vérifiez que personne ne se trouve dans la zone de travail avant d'utiliser la machine. Arrêtez la machine si quelqu'un entre dans la zone de travail.

N'abandonnez jamais la machine en marche. Abaissez toujours les bras de la chargeuse, arrêtez le moteur, serrez le frein de stationnement et enlevez la clé de contact avant de laisser la machine sans surveillance.

Ne dépassez pas la capacité nominale de fonctionnement au risque de déstabiliser et de perdre le contrôle de la machine.

Ne transportez jamais de charge quand les bras sont relevés. Transportez toujours les charges près du sol.

Ne surchargez pas l'accessoire et maintenez toujours la charge horizontale quand vous relevez les bras de la chargeuse. Les bûches, planches et autres objets risquent sinon de rouler et de vous blesser dans leur chute.

Ne manœuvrez jamais les commandes sèchement ; actionnez-les régulièrement.

Méfiez-vous de la circulation près des routes et pour traverser.

Ne touchez aucune pièce de la machine juste après l'arrêt, car elles peuvent être très chaudes. Laissez-les refroidir avant d'entreprendre toute réparation, tout réglage ou tout entretien.

Vérifiez la hauteur libre avant de passer sous un obstacle quelconque (par ex. branches, portes, câbles électriques, etc.) et évitez de le toucher.

La machine ne doit être utilisée que dans des lieux dégagés de tout obstacle proche. Si la machine n'est pas tenue à une distance suffisante des arbres, murs et autres obstacles, elle peut causer des blessures si l'utilisateur fait marche arrière sans tenir compte de la géographie du terrain. La machine ne doit être utilisée que dans les zones suffisamment dégagées pour lui permettre d'évoluer sans risque.

Marquez au préalable l'emplacement des conduites souterraines dans la zone de travail, et ne creusez pas à ces endroits.

Trouvez les points de pincement marqués sur le groupe de déplacement et les accessoires, et n'approchez pas les mains ni les pieds de ces points.

Avant de conduire la machine équipée d'un accessoire, vérifiez que celui-ci est fixé correctement.

La foudre peut provoquer des blessures graves ou mortelles. Si vous observez la foudre ou que vous entendez le tonnerre à proximité, n'utilisez pas la machine et mettez-vous à l'abri.

Utilisation sur pente

Les pentes augmentent significativement les risques de perte de contrôle et de basculement de la machine pouvant entraîner des accidents graves, voire mortels. Les manœuvres sur pentes, quelles qu'elles soient, demandent une attention particulière.

N'utilisez pas la machine sur des pentes de degré supérieur

à celui indiqué sous Données de stabilité (page 8) et

dans le

Manuel de l'utilisateur

de l'outil. Voir aussi le

Indicateur de pente (page 9).

Travaillez toujours dans le sens de la pente (en montant ou en descendant), le côté le plus lourd de la machine étant en amont.

La répartition du poids varie. Quand le godet est vide, l'arrière de la machine est le point le plus lourd ; lorsqu'il est plein, l'avant de la machine devient plus lourd. La plupart des accessoires alourdissent l'avant de la machine.

La stabilité de la machine est compromise si vous relevez les bras de la chargeuse lorsque vous vous trouvez sur une pente. Dans la mesure du possible, gardez les bras de la chargeuse abaissés sur les pentes.

L'arrière de la machine est alourdi si vous enlevez l'accessoire alors que vous vous trouvez sur une pente.

Reportez-vous à Données de stabilité (page 8) pour savoir

si l'accessoire peut être enlevé sans risque sur une pente.

Dégagez la zone de travail des obstacles éventuels (pierres, branches, etc.). Méfiez-vous des trous, ornières et bosses, car les irrégularités du terrain risquent de provoquer le retournement de la machine. L'herbe haute peut masquer les accidents du terrain.

N'utilisez que des accessoires agréés par Toro.

Les accessoires peuvent modifier la stabilité et les caractéristiques de fonctionnement de la machine.

L'utilisation d'accessoires non agréés risque d'annuler la garantie.

Déplacez-vous à vitesse réduite et progressivement sur les pentes. Ne changez pas soudainement de vitesse ou de direction.

Évitez de démarrer ou de vous arrêter en côte. Si le groupe de déplacement perd de son pouvoir de traction, descendez lentement la pente en ligne de droite.

Évitez de faire demi-tour sur les pentes. Si vous ne pouvez pas faire autrement, procédez lentement en gardant le côté le plus lourd de la machine en amont.

Ne travaillez pas à proximité de dénivellations, fossés ou berges. La machine risque de se retourner si une chenille passe par-dessus une dénivellation quelconque et se retrouve dans le vide, ou si un bord s'effondre.

Ne travaillez pas sur herbe humide, car la perte de motricité peut faire déraper la machine.

Ne garez pas la machine sur une pente, à moins d'abaisser l'accessoire au sol, de serrer le frein de stationnement et de caler les roues.

5

Entretien et remisage

Débrayez les commandes hydrauliques auxiliaires, abaissez l'accessoire, serrez le frein de stationnement, arrêtez le moteur et retirez la clé de contact. Attendez l'arrêt complet de toutes les pièces mobiles avant de régler, de nettoyer ou de réparer la machine.

Pour éviter les risques d'incendie, éliminez les débris qui se trouvent sur les accessoires, les entraînements, les silencieux et le moteur. Nettoyez les coulées éventuelles d'huile ou de carburant.

Laissez refroidir le moteur avant de remiser la machine

à l'écart de toute flamme.

Ne stockez pas le carburant près d'une flamme et ne le vidangez pas à l'intérieur d'un local.

Garez la machine sur un sol plat et horizontal. Ne confiez jamais l'entretien de la machine à des personnes non qualifiées.

Utilisez des chandelles pour soutenir les composants au besoin.

Libérez la pression emmagasinée dans les composants avec précaution.

Débranchez la batterie avant d'entreprendre des réparations. Débranchez toujours la borne négative avant la borne positive. Rebranchez toujours la borne positive avant la borne négative.

N'approchez jamais les mains ou les pieds des pièces mobiles. Dans la mesure du possible, évitez de procéder à des réglages sur la machine quand le moteur tourne.

Chargez les batteries dans un endroit dégagé et bien aéré, à l'écart des flammes ou sources d'étincelles.

Débranchez le chargeur du secteur avant de le connecter

à la batterie ou de l'en déconnecter. Portez des vêtements de protection et utilisez des outils isolés.

Maintenez toutes les pièces en bon état de marche et les fixations bien serrées. Remplacez tous les autocollants usés ou endommagés.

Si un entretien ou une réparation exige que les bras de chargeuse soient relevés, bloquez les bras en position relevée à l’aide du dispositif de verrouillage des vérins hydrauliques.

Bloquez la soupape des bras de chargeuse avec le dispositif de verrouillage chaque fois que vous arrêtez la machine et que les bras sont relevés.

Gardez les écrous et boulons bien serrés. Maintenez le matériel en bon état de marche.

N'enlevez pas et ne modifiez pas les dispositifs de sécurité.

Ne laissez pas l'herbe, les feuilles ou d'autres débris s'accumuler sur la machine. Nettoyez les coulées

éventuelles d'huile ou de carburant. Laissez refroidir la machine avant de la remiser.

Soyez particulièrement prudent lorsque vous manipulez du carburant, en raison de son inflammabilité et du risque d'explosion des vapeurs qu'il dégage.

– N'utilisez que des récipients homologués.

– N'enlevez jamais le bouchon du réservoir de carburant et n'ajoutez jamais de carburant quand le moteur est en marche. Laissez refroidir le moteur avant de faire le plein. Ne fumez pas à côté des substances inflammables.

– Ne faites jamais le plein à l'intérieur.

– Ne remisez jamais la machine ou les bidons de carburant dans un local où se trouve une flamme nue, telle la veilleuse d'un chauffe-eau ou d'une chaudière.

– Ne remplissez jamais les bidons de carburant à l'intérieur d'un véhicule, dans le coffre, à l'arrière d'une fourgonnette ou sur quelque surface que ce soit, autre que le sol.

– Le bec verseur du bidon doit être maintenu en contact avec le bord du réservoir pendant la durée du remplissage.

Arrêtez et examinez la machine après avoir heurté un obstacle. Effectuez les réparations nécessaires avant de remettre le moteur en marche.

Pour préserver les normes d'origine, n'utilisez que des pièces de rechange Toro d'origine.

L'acide de la batterie est toxique et peut causer des brûlures. Évitez tout contact avec la peau, les yeux et les vêtements. Protégez-vous le visage, les yeux et les vêtements quand vous manipulez la batterie.

Les gaz de la batterie sont explosifs. Gardez la batterie

éloignée des cigarettes, des flammes ou des sources d'étincelles.

N'approchez pas les mains ou autres parties du corps des fuites en trou d'épingle ou des gicleurs d'où sort le liquide sous haute pression. Pour détecter les fuites hydrauliques, utilisez un morceau de carton ou de papier, jamais les mains. Les fuites de liquide hydraulique sous pression peuvent traverser la peau et causer des blessures graves.

Dans ce cas, une intervention chirurgicale rapide, réalisée par un chirurgien qualifié, est nécessaire dans les heures qui suivent l'accident pour éviter le risque de gangrène.

Niveau de pression acoustique

Cette machine produit au niveau de l'oreille de l'utilisateur une pression acoustique de 93 dBA, qui comprend une valeur d'incertitude (K) de 1 dBA.

La pression acoustique est déterminée en conformité avec les procédures énoncées dans la norme EN 11201.

Puissance acoustique

Cette machine a un niveau de puissance acoustique garanti de 101 dBA, qui comprend une valeur d'incertitude (K) de

1 dBA.

La puissance acoustique est déterminée en conformité avec les procédures énoncées dans la norme ISO 6395.

6

Niveau de vibrations

Niveau de vibrations mesuré pour la main droite = 1,5 m/s 2

Niveau de vibrations mesuré pour la main gauche = 1,3 m/s 2

Valeur d'incertitude (K) = 0,8 m/s 2

Les valeurs mesurées sont déterminées en conformité avec les procédures énoncées dans la norme EN ISO 20643.

7

Données de stabilité

Les tableaux ci-après indiquent la pente maximale recommandée lorsque la machine se trouve dans les positions illustrées. La machine risque de devenir instable sur des pentes supérieures au maximum spécifié. Les données spécifiées dans les tableaux supposent que les bras de la chargeuse sont complètement abaissés. La stabilité de la machine peut être compromise si les bras sont élevés.

Le manuel de chaque accessoire indique trois classes de stabilité correspondant à chaque orientation de la machine sur la pente.

Pour connaître la pente maximale sur laquelle la machine équipée de l'accessoire peut se déplacer, cherchez le degré de pente correspondant aux classes de stabilité de l'accessoire. Exemple : Si l'accessoire monté sur un groupe de déplacement

22323 modèle TX a une classe de stabilité B en montée en marche avant, D en montée en marche arrière et C en montée transversalement, vous pouvez gravir une pente de 19° en marche avant, de 12° en marche arrière et de 14° transversalement, d'après les spécifications du tableau suivant.

Modèle 22323

Pente maximale recommandée dans les cas suivants :

Montée en marche avant

Montée en marche arrière

Montée transversalement

C

D

A

B

E

Configuration

Machine sans accessoire

Machine avec accessoire prévu pour les classes de stabilité suivantes pour chaque orientation :*

Modèle 22324

11° 21° 19°

25°

19°

16°

10°

25°

19°

15°

12°

20°

18°

14°

Pente maximale recommandée dans les cas suivants :

Montée en marche avant

Montée en marche arrière

Montée transversalement

B

C

D

E

Configuration

Machine sans accessoire

Machine avec accessoire prévu pour les classes de stabilité suivantes pour chaque orientation :*

A

12°

25°

22°

18°

10°

19°

25°

22°

16°

10°

21°

23°

20°

14°

10°

8

Indicateur de pente

G01 1841

Figure 3

Vous pouvez copier cette page pour votre usage personnel.

1.

Pour déterminer la pente maximale sur laquelle la machine peut être utilisée sans risque, reportez-vous à la section Données de stabilité. Utilisez le graphique de mesure de la pente pour déterminer le degré d'une pente avant d'utiliser la machine.

N'utilisez pas cette machine sur des pentes supérieure aux spécifications de la section Données de stabilité.

Pliez le long de la ligne correspondant à la pente recommandée.

2.

Alignez ce bord avec une surface verticale (arbre, bâtiment, piquet de clôture, poteau, etc.).

3.

Exemple de comparaison d'une pente avec le bord replié.

9

Autocollants de sécurité et d'instruction

Des autocollants de sécurité et des instructions bien visibles sont placés près de tous les endroits potentiellement dangereux. Remplacez tout autocollant endommagé ou manquant.

93-6681

1.

Risque de coupure/mutilation par le ventilateur – ne vous approchez pas des pièces mobiles.

100-4650

1.

Risque d'écrasement des mains – tenez les spectateurs à bonne distance de la machine.

2.

Risque d'écrasement des pieds – tenez les spectateurs à bonne distance de la machine.

1.

Point de levage

93-9084

2.

Point d'attache

100-8821

1.

Risque d'écrasement et de sectionnement des mains – ne vous approchez pas de l'avant de la machine lorsque les bras de la chargeuse sont élevés.

93-6686

1.

Huile hydraulique

2.

Lisez le

Manuel de l'utilisateur

.

93-7814

1.

Risque de coincement par la courroie – ne vous approchez pas des pièces mobiles et laissez toutes les protections et capots en place.

100-8822

1.

Attention – ne transportez pas de passagers.

114-9600

1.

Lisez le

Manuel de l'utilisateur

.

10

115-4858

1.

Risque d'écrasement des mains ou des pieds — installez le verrou de vérin.

106-6755

1.

Liquide de refroidissement du moteur sous pression.

2.

Risque d'explosion – lisez le

Manuel de l'utilisateur

.

3.

Attention – ne touchez pas la surface chaude.

4.

Attention – lisez le

Manuel de l'utilisateur

.

1.

Abaissez les bras de chargeuse.

2.

Déversement du godet.

115-4857

4.

Redressement du godet.

5.

Flottement du godet au sol.

3.

Levage des bras du godet.

1.

Virage à droite

2.

Marche avant

115-4020

3.

Marche arrière

4.

Virage à gauche

1.

Désengagée

2.

Frein de stationnement

115-4859

3.

Engagée

115-4855

1.

Surface chaude — portez des gants de protection pour manipuler les raccords hydrauliques et lisez le

Manuel de l'utilisateur

pour apprendre le maniement correct des composants hydrauliques

115-4856

1.

Attention – lisez le

Manuel de l'utilisateur

; charge maximale nominale de 228 kg ; pas de passagers.

115-4861

1.

Commandes hydrauliques auxiliaires

2.

Verrouillage de la marche arrière

3.

Marche avant

4.

Point mort

11

115-4862

1.

Verrou de soupape de bras de godet – déverrouillé

2.

Verrou de soupape de bras de godet – verrouillé

115-4860

1.

Attention – lisez le

Manuel de l'utilisateur

.

2.

Attention – serrez le frein de stationnement, arrêtez le moteur, enlevez la clé de contact et abaissez les bras de chargeuse avant de quitter la machine.

3.

Risque d'écrasement — montez le dispositif de verrouillage de vérin et lisez les instructions avant de procéder à l'entretien ou à des révisions.

4.

Risque de mutilation des mains et des pieds — attendez l'arrêt des pièces mobiles ; ne vous approchez pas des pièces mobiles ; laissez toutes le protections en place.

5.

Risque d'écrasement/de mutilation — tenez les spectateurs à bonne distance de la machine.

6.

Risques d'explosion et d'électrocution — ne creusez pas aux endroits où des conduites de gaz ou d'électricité sont enfouies ; contactez les organismes des réseaux locaux avant de creuser.

117–1807

12

1.

Manuel de l'utilisateur

2.

Démarrage du moteur

3.

Moteur en marche

4.

Arrêt du moteur

5.

Compteur horaire

117–9905

6.

7.

8.

Jauge de carburant – diesel 11.

Pression d'huile moteur

Batterie

Haut régime

12.

Réglage continu du régime 17.

Risque de renversement

– ralentissez la machine avant de tourner, ne prenez pas de virage trop vite et vérifiez toujours si la voie est libre juste derrière la machine et sur sa trajectoire avant de faire marche arrière.

13.

Bas régime

16.

Risque de renversement

– déplacez la machine en gardant l'extrémité la plus lourde en amont. Ne déplacez jamais la machine quand les bras du godet sont élevés.

9.

Température du moteur

10.

Bougie de préchauffage

14.

Attention – n’utilisez pas cette machine à moins d’avoir les compétences nécessaires.

15.

Risque d'électrocution, lignes d'électricité aériennes – ne vous approchez pas des lignes d'électricité aériennes.

Symboles utilisés sur la batterie

Certains ou tous les symboles suivants figurent sur la batterie.

1.

Risque d'explosion

2.

Restez à distance des flammes nues ou des

étincelles, et ne fumez pas.

3.

Liquide caustique/risque de brûlure chimique

4.

Portez une protection oculaire.

5.

Lisez le

Manuel de l'utilisateur

.

6.

Tenez tout le monde à une distance suffisante de la batterie.

7.

Portez une protection oculaire ; les gaz explosifs peuvent causer une cécité et d'autres blessures.

8.

L'acide de la batterie peut causer une cécité ou des brûlures graves.

9.

Rincez immédiatement les yeux avec de l'eau et consultez un médecin rapidement.

10.

Contient du plomb – ne mettez pas au rebut.

13

Vue d'ensemble du produit

Commandes

Avant de mettre le moteur en marche et d'utiliser la machine,

familiarisez-vous avec toutes les commandes (Figure 5).

1

2

3

4

5

6 7

8

12 g013016

9

Figure 5

10

11

12

1.

2.

3.

Levier de commande hydraulique auxiliaire

Commutateur à clé

Compteur horaire

7.

Levier de commande des bras de chargeuse/d'inclinaison de l'accessoire

8.

Levier de frein de stationnement

9.

Commande de déplacement

4.

Jauge de carburant

5.

Témoins et commutateur de préchauffage

10.

Barre de référence

11.

Barre de référence

6.

Commande d'accélérateur 12.

Verrou de soupape de bras de godet

G017858

Figure 4

1.

Galets de roulement

2.

Chenille

3.

Vérin de levage

4.

Bras de chargeuse

5.

Capot

6.

Raccords hydrauliques auxiliaires

7.

Plaque de montage

8.

Plaque de sécurité arrière

9.

Panneau de commande

10.

Point d'attache/de levage

11.

Couvercle d'accès arrière

12.

Panneau de protection latéral

Commutateur à clé

Le commutateur à clé sert à mettre le moteur en marche et à l'arrêter et comporte trois positions : arrêt, marche et démarrage.

Pour mettre le moteur en marche, tournez la clé en position de démarrage. Relâchez la clé lorsque le moteur démarre ; elle revient automatiquement à la position contact.

Pour arrêter le moteur, tournez la clé en position d'arrêt.

Commande d'accélérateur

Déplacez la commande en avant pour augmenter le régime moteur, et en arrière pour le diminuer.

Barre de référence

Lorsque vous conduisez la machine, servez-vous de la barre de référence comme poignée et point de levier pour contrôler le déplacement et le levier de commande hydraulique auxiliaire. Pour garder le contrôle de la machine, gardez toujours au moins une main sur la barre de référence pendant les manœuvres.

14

Commande de déplacement

Figure 9

G008131

Figure 6

1.

Barre de référence (fixe pour offrir un point de référence et une poignée de maintien utile pendant la conduite de la machine)

2.

Commande de déplacement (mobile pour contrôler la machine)

Pour vous déplacer en marche avant, poussez la

commande de déplacement en avant (Figure 7).

Pour tourner à gauche, tournez la commande de

déplacement dans le sens antihoraire (Figure 10).

G008132

Figure 10

Figure 7

Pour vous déplacer en marche arrière, tirez la commande

de déplacement en arrière (Figure 8).

Regardez derrière vous lorsque vous faites marche arrière et gardez toujours les mains sur la barre de référence.

Figure 8

Pour tourner à droite, tournez la commande de

déplacement dans le sens horaire (Figure 9).

Pour arrêter la machine, relâchez la commande de

déplacement (Figure 6).

Remarque:

La vitesse de déplacement de la machine, dans l'une ou l'autre direction, est proportionnelle au déplacement de la commande.

Levier de commande des bras de chargeuse/d'inclinaison de l'accessoire

Pour incliner l'accessoire en avant, déplacez lentement le

levier vers la droite (Figure 11).

Pour incliner l'accessoire en arrière, déplacez lentement le

levier vers la gauche (Figure 11).

Pour abaisser les bras de chargeuse, poussez lentement le

levier en avant (Figure 11).

Pour élever les bras de chargeuse, tirez lentement le levier

en arrière (Figure 11).

Vous pouvez aussi pousser le levier complètement en avant,

en position verrouillée (Figure 11), pour débloquer les bras

de chargeuse, et permettre à l'accessoire de reposer sur le sol.

Les accessoires comme la niveleuse et la lame hydraulique peuvent ainsi suivre le relief du terrain (c.-à-d. flotter) pendant le nivelage.

15

1.

Descente des bras de chargeuse

2.

Levage des bras de chargeuse

3.

Inclinaison arrière de l'accessoire

Figure 11

4.

Inclinaison avant de l'accessoire

5.

Position verrouillée

(flottement)

Barre de référence

La barre de référence offre un point d'appui pour la main pendant que vous actionnez le levier des bras de chargeuse/d'inclinaison de l'accessoire.

Levier de commande des accessoires hydrauliques

Pour utiliser un accessoire hydraulique en avant, tournez le levier de commande en arrière et abaissez-le jusqu'à la barre

de référence (Figure 13, repère 1).

Pour utiliser un accessoire hydraulique en arrière, tournez le levier de commande en arrière, puis poussez-le vers la gauche

dans le cran supérieur (Figure 13, repère 2).

Si vous relâchez le levier alors qu'il est en position de fonctionnement avant, il revient automatiquement en position

de point mort (Figure 13, repère 3). S'il est en position de

fonctionnement arrière, il reste dans cette position jusqu'à sa sortie du cran.

Déplacez le levier à une position intermédiaire (par ex. en avant et à gauche) pour actionner les bras de chargeuse et incliner l'accessoire simultanément.

Verrou de soupape de bras de godet

Il bloque le levier de commande des bras du godet/d'inclinaison de l'accessoire et l'empêche d'être poussé en avant. Cela permet d'éviter l'abaissement accidentel des bras durant un entretien. Bloquez la soupape des bras de godet avec le verrou chaque fois que vous arrêtez la machine et que les bras sont élevés.

Pour utiliser le verrou, soulevez-le hors du panneau de commande et faites-le pivoter à gauche pour le placer devant le levier de commande des bras. Enfoncez-le en position

verrouillée (Figure 12).

Figure 13

1.

Accessoires hydrauliques

– débit avant

2.

Accessoires hydrauliques

– débit arrière

3.

Point mort

Levier de frein de stationnement

Pour serrer le frein de stationnement, poussez le levier de

frein en avant et à gauche, puis tirez-le en arrière (Figure 14).

Remarque:

La machine peut rouler légèrement avant que les freins s'engagent dans le pignon d'entraînement.

Figure 12

1.

Verrou de soupape de bras de godet

2.

Levier de commande des bras de chargeuse/d'inclinaison de l'accessoire

16

Figure 14

Pour desserrer le frein, poussez le levier en avant et à droite dans le cran.

Jauge de carburant

Elle mesure la quantité de carburant qui reste dans le réservoir.

Compteur horaire

Il indique le nombre d'heures de fonctionnement de la machine.

Témoin de pression d'huile moteur

Il s'allume et une alarme sonore se déclenche si la pression de l'huile moteur est trop basse. Dans ce cas, arrêtez le moteur immédiatement et vérifiez le niveau d'huile. S'il est bas, faites l'appoint et/ou recherchez d'éventuelles fuites.

1 2 3

4

G004350

5

Figure 15

1.

Témoin de pression d'huile moteur

2.

Témoin de température du liquide de refroidissement

3.

Commutateur de préchauffage

4.

Témoin de charge de la batterie

5.

Témoin de préchauffage

Témoin de charge de la batterie

Il s'allume et une alarme sonore se déclenche si la charge de la batterie est insuffisante. Dans ce cas, arrêtez le moteur et chargez ou remplacez la batterie. Vérifiez la tension de la courroie d'alternateur ; voir le

Manuel de l'utilisateur du moteur

.

Caractéristiques techniques

Remarque:

Les caractéristiques et la conception sont susceptibles de modifications sans préavis.

Modèle 22323

Largeur

Longueur

Hauteur

Poids

Capacité de fonctionnement

Capacité de basculement

Empattement

Hauteur de basculement (avec godet

étroit)

Portée – levage maximum (avec godet

étroit)

Hauteur jusqu'à l'axe de pivotement

(godet étroit élevé au maximum)

86 cm

180 cm

117 cm

864 kg

251 kg

717 kg

79 cm

119 cm

55 cm

168 cm

Modèle 22324

Largeur

Longueur

Hauteur

Poids

Capacité de fonctionnement

Capacité de basculement

Empattement

Hauteur de basculement (avec godet

étroit)

Portée – levage maximum (avec godet

étroit)

Hauteur jusqu'à l'axe de pivotement

(godet étroit élevé au maximum)

104 cm

180 cm

109 cm

913 kg

251 kg

717 kg

79 cm

119 cm

55 cm

168 cm

Témoin de température du liquide de refroidissement moteur

Il s'allume et une alarme sonore se déclenche si la température du liquide de refroidissement moteur est trop élevée. Dans ce cas, arrêtez le moteur et laissez-le refroidir. Vérifiez le niveau du liquide de refroidissement quand le moteur est complètement froid.

Témoin de préchauffage

Il s'allume quand les bougies de préchauffage sont chargées et réchauffent le moteur.

Outils et accessoires

Une sélection d'outils et d'accessoires agréés par Toro est disponible pour augmenter et améliorer les capacités de la machine. Contactez votre concessionnaire réparateur ou distributeur agréé ou rendez-vous sur www.Toro.com pour obtenir une liste de tous les accessoires et outils agréés.

Important:

N'utilisez que les accessoires agréés par

Toro. Tout autre accessoire risquerait de compromettre la sécurité du lieu d'utilisation ou d'endommager la machine.

Commutateur de préchauffage

Appuyez sur ce commutateur pendant 10 secondes pour activer les bougies de préchauffage avant de mettre le moteur en marche.

17

Utilisation

Remarque:

Les côtés gauche et droit de la machine sont déterminés d'après la position d'utilisation.

Important:

Avant d'utiliser la machine, vérifiez les niveaux de carburant et d'huile, et débarrassez-la de tous débris. Vérifiez également que personne ne se trouve sur la zone de travail et qu'elle est débarrassée de tout débris. Marquez aussi l'emplacement de toutes les conduites souterraines.

Ajout de carburant

Utilisez uniquement du gazole propre et frais ou des carburants au biodiesel à faible (<500 ppm) ou ultra faible

(<15 ppm) teneur en soufre. L'indice minimum de cétane doit

être de 40. Pour garantir la fraîcheur du carburant, n'achetez pas plus que la quantité normalement consommée en 6 mois.

Capacité du réservoir de carburant :

22 l

Utilisez du gazole de qualité été (nº 2-D) si la température ambiante est supérieure à -7 ºC et du gazole de qualité hiver

(nº 1-D ou mélange nº 1-D/2-D) si la température ambiante est inférieure à -7 ºC. L'usage de carburant de qualité hiver à basses températures réduit le point d'éclair et les caractéristiques d'écoulement à froid, ce qui favorise la facilité de démarrage et réduit le colmatage du filtre à carburant.

L'usage de carburant de qualité été au-dessus de -7 ºC contribue à prolonger la vie de la pompe à carburant et augmente la puissance comparé au carburant de qualité hiver.

Important:

N'utilisez pas de kérosène ou d'essence à la place du gazole, sous peine d'endommager le moteur.

ATTENTION

Le carburant est toxique et même mortel en cas d'ingestion. L'exposition prolongée aux vapeurs de carburant peut causer des blessures et des maladies graves.

• Évitez de respirer les vapeurs de carburant de façon prolongée.

• N'approchez pas le visage du pistolet ni de l'ouverture du réservoir de carburant ou de conditionneur.

• N'approchez pas le carburant des yeux et de la peau.

Prévu pour le fonctionnement avec du biodiesel

Cette machine peut aussi utiliser un mélange carburant et biodiesel jusqu'à B20 (20% biodiesel, 80% gazole). La partie gazole doit être à faible ou à très faible teneur en soufre.

Prenez les précautions suivantes :

La partie biodiesel du carburant doit être conforme à la norme ASTM D6751 ou EN 14214.

Le mélange de carburant doit être conforme à la norme

ASTM D975 ou EN 590.

Les surfaces peintes peuvent être endommagées par les mélanges biodiesel.

Utilisez du B5 (teneur en biodiesel de 5%) ou un mélange de plus faible teneur par temps froid.

Examinez régulièrement les joints et flexibles en contact avec le carburant, car ils peuvent se détériorer avec le temps.

Le filtre à carburant peut se colmater pendant quelque temps après l'adoption de mélanges au biodiesel.

Pour tout renseignement complémentaire sur le biodiesel, veuillez contacter votre concessionnaire.

Remplissage du réservoir de carburant

DANGER

Dans certaines circonstances, le carburant est extrêmement inflammable et hautement explosif.

Un incendie ou une explosion causé(e) par du carburant peut vous brûler, ainsi que les personnes se tenant à proximité, et causer des dommages matériels.

• Faites le plein du réservoir à l'extérieur, dans un endroit bien dégagé, lorsque le moteur est froid.

Essuyez tout carburant répandu.

• Ne faites jamais le plein du réservoir de carburant à l'intérieur d'une remorque fermée.

• Ne fumez jamais en manipulant du carburant et tenez-vous à l'écart des flammes nues ou sources d'étincelles qui pourraient enflammer les vapeurs de carburant.

• Conservez le carburant dans un récipient homologué et hors de portée des enfants.

N'achetez et ne stockez jamais plus que la quantité de carburant consommée en un mois.

• N'utilisez pas la machine si elle n'est pas

équipée du système d'échappement complet et en bon état de marche.

18

DANGER

Dans certaines circonstances, de l'électricité statique peut se former lors du ravitaillement, produire une étincelle et enflammer les vapeurs de carburant. Un incendie ou une explosion causé(e) par du carburant peut vous brûler, ainsi que les personnes se tenant à proximité, et causer des dommages matériels.

• Posez toujours les bidons de carburant sur le sol,

à l'écart du véhicule, avant de les remplir.

• Ne remplissez pas de bidons de carburant à l'intérieur d'un véhicule ou sur le plateau d'une remorque, car la moquette intérieure ou le revêtement en matière plastique de la caisse risque d'isoler le bidon et de freiner l'élimination de l'électricité statique éventuellement produite.

• Si possible, descendez la machine du véhicule ou de la remorque et posez-la à terre avant de remplir le réservoir de carburant.

• Si ce n'est pas possible, laissez la machine dans le véhicule ou sur la remorque, mais remplissez le réservoir à l'aide d'un bidon, et non directement à la pompe.

• En cas de remplissage à la pompe, maintenez tout le temps le pistolet en contact avec le bord du réservoir ou du bidon, jusqu'à ce que le remplissage soit terminé.

1.

Enlevez le bouchon du réservoir de carburant

(Figure 16).

3.

Remettez le bouchon du réservoir de carburant en place.

Contrôle du niveau d'huile moteur

Périodicité des entretiens:

À chaque utilisation ou une fois par jour

1.

Placez la machine sur une surface plane et horizontale, abaissez les bras de la chargeuse et arrêtez le moteur.

2.

Enlevez la clé et laissez refroidir le moteur.

3.

Ouvrez le capot.

4.

Nettoyez la surface autour de la jauge d’huile

(Figure 17).

1.

Jauge d'huile

Figure 17

2.

Bouchon de remplissage d'huile

Figure 16

1.

Bouchon du réservoir de carburant

2.

Faites le plein de gazole jusqu'à 2,5 cm du haut du réservoir (pas du goulot de remplissage).

5.

Sortez la jauge d'huile et essuyez soigneusement

l'extrémité métallique (Figure 17).

6.

Enfoncez la jauge complètement dans le tube

(Figure 17).

7.

Sortez de nouveau la jauge et examinez l'extrémité métallique.

8.

Si le niveau est bas (sous le trou inférieur), nettoyez la surface autour du bouchon de remplissage et enlevez le

bouchon (Figure 17).

9.

Versez lentement une quantité d'huile suffisante dans le couvre-culasse pour faire monter le niveau jusqu'au trou supérieur de la jauge.

Important:

Ne remplissez pas excessivement le carter sous peine d'endommager le moteur.

10.

Remettez le bouchon de remplissage et la jauge en place.

19

11.

Fermez le capot.

Contrôle du niveau de liquide hydraulique

Périodicité des entretiens:

Toutes les 25 heures

Capacité du réservoir hydraulique : 45,4 l

Reportez-vous à la rubrique

Vidange et remplacement du liquide hydraulique (page 44) p-

our connaître les liquides hydrauliques spécifiés.

Important:

Utilisez toujours le liquide hydraulique correct. L'utilisation de liquides non spécifiés endommagera le système hydraulique.

1.

Enlevez l'accessoire éventuellement installé (voir

Retrait d'un accessoire).

2.

Placez la machine sur une surface plane et horizontale, abaissez les bras de chargeuse et rétractez complètement le vérin d'inclinaison.

3.

Arrêtez le moteur, enlevez la clé de contact et laissez refroidir le moteur.

4.

Ouvrez le capot.

5.

Nettoyez la surface autour du goulot de remplissage du

réservoir hydraulique (Figure 18).

Figure 18

1.

Bouchon de goulot de remplissage du réservoir hydraulique

6.

Enlevez le bouchon du goulot de remplissage et

vérifiez le niveau de liquide sur la jauge (Figure 19).

Il doit se situer entre les repères de la jauge.

Figure 19

1.

Goulot de remplissage 2.

Jauge d'huile

7.

Si le niveau est bas, ajoutez suffisamment d'huile hydraulique pour le rectifier.

8.

Remettez le bouchon sur le goulot de remplissage.

9.

Fermez le capot.

Contrôle, ajout et purge du liquide de refroidissement

Périodicité des entretiens:

À chaque utilisation ou une fois par jour

Enlevez les débris de la grille, du refroidisseur d'huile et de l'avant du radiateur chaque jour et plus souvent si vous travaillez dans une atmosphère extrêmement poussiéreuse et sale.

Le circuit de refroidissement contient un mélange 50/50 d'eau et d'antigel à l'éthylène glycol permanent. Vérifiez le niveau du liquide de refroidissement dans le vase d'expansion au début de chaque journée de travail, avant même de mettre le moteur en marche.

DANGER

Si le moteur vient de tourner, le liquide de refroidissement sous pression peut s'échapper et vous brûler gravement.

• N'enlevez pas le bouchon du radiateur si le moteur est chaud. Laissez toujours refroidir le moteur pendant au moins 15 minutes ou attendez que le bouchon du radiateur ne brûle plus quand vous le touchez.

• Ne touchez pas le radiateur et les pièces qui l'entourent car ils sont brûlants.

• Servez-vous d'un chiffon pour ouvrir le bouchon du radiateur et desserrez-le lentement pour laisser la vapeur s'échapper.

20

DANGER

Le ventilateur et l'arbre de transmission en rotation peuvent causer des blessures.

• N'utilisez jamais la machine sans les capots de protection.

• N'approchez pas doigts, mains et vêtements du ventilateur et de l'arbre de transmission en rotation.

• Coupez le moteur et enlevez la clé de contact avant d'effectuer des entretiens.

1.

Vérifiez le niveau du liquide de refroidissement dans le

vase d'expansion (Figure 20).

Il doit se situer au même niveau ou au-dessus du repère qui figure sur le côté du vase d'expansion.

1.

Vase d'expansion

2.

Repère maximum

Figure 20

2.

Si le niveau de liquide de refroidissement est bas, procédez comme suit :

A.

Enlevez le bouchon de remplissage (Figure 21).

1.

Vase d'expansion

Figure 21

2.

Bouchon et goulot de remplissage de liquide de refroidissement

3.

Soupape de purge de liquide de refroidissement supérieure

4.

Soupape de purge de liquide de refroidissement avant

B.

Ouvrez les soupapes de purge de liquide de

refroidissement avant et supérieure (Figure 21).

C.

Versez du liquide de refroidissement dans le goulot de remplissage jusqu'à ce qu'il commence à

sortir par la soupape de purge avant (Figure 21).

D.

Fermez la soupape de purge avant (Figure 21).

E.

Versez du liquide de refroidissement dans le goulot de remplissage jusqu'à ce qu'il commence

à sortir par la soupape de purge supérieure

(Figure 21).

F.

Fermez la soupape de purge supérieure

(Figure 21).

G.

Versez du liquide de refroidissement dans le goulot de remplissage jusqu'à ce qu'il monte dans

le goulot (Figure 21).

H.

Remettez le bouchon de remplissage (Figure 21).

I.

Ajoutez du liquide de refroidissement dans le vase d'expansion jusqu'à ce qu'il atteigne le trait du

plein sur le côté du vase (Figure 21).

3.

Revissez le bouchon du vase d'expansion.

Purge du circuit d'alimentation

Vous devez purger le circuit d'alimentation avant de démarrer le moteur dans les cas suivants :

Lors de la première mise en marche d'un moteur neuf.

Après un arrêt du moteur dû à une panne de carburant.

Après l'entretien des composants du circuit d'alimentation

(remplacement du filtre, etc.).

21

DANGER

Dans certaines conditions, le gazole et les vapeurs de gazole sont extrêmement inflammables et explosifs. Un incendie ou une explosion causé(e) par du carburant peut vous brûler, ainsi que d'autres personnes, et causer des dégâts matériels.

• Remplissez le réservoir à l'aide d'un entonnoir,

à l'extérieur, dans un endroit dégagé, et lorsque le moteur est arrêté et froid. Essuyez tout carburant répandu.

• Ne remplissez pas complètement le réservoir de carburant. Le niveau de carburant doit se trouver entre 6 et 13 mm en dessous de la base du goulot de remplissage. L'espace au-dessus doit rester vide pour permettre au carburant de se dilater.

• Ne fumez jamais en manipulant du carburant et tenez-vous à l'écart des flammes nues ou sources d'étincelles qui pourraient enflammer les vapeurs de carburant.

• Stockez le carburant dans un bidon de sécurité propre et homologué qui doit être maintenu bouché.

1.

Vérifiez que le réservoir de carburant est au moins à moitié plein.

2.

Ouvrez le capot.

3.

Desserrez la vis de purge sur la pompe d'injection

(Figure 22).

l'air autour de la vis de purge. Laissez la clé à la position contact jusqu'à ce que le carburant s'écoule régulièrement par la vis.

5.

Serrez la vis et tournez la clé en position arrêt.

Remarque:

Le moteur devrait démarrer sans problème si les procédures de purge ci-dessus sont suivies. Toutefois, si le moteur refuse de démarrer, il se peut qu'il reste de l'air entre la pompe d'injection et les injecteurs ; contactez un réparateur agréé.

Démarrage et arrêt du moteur

Démarrage du moteur

1.

Vérifiez que le levier de commande hydraulique auxiliaire est au point mort.

2.

Réglez la commande d'accélérateur à mi-course entre les positions bas régime (tortue) et haut régime (lièvre).

3.

Tournez la clé en position marche ;

4.

Appuyez sur le commutateur de préchauffage pendant

10 secondes.

5.

Tournez la clé de contact à la position de démarrage.

Relâchez la clé quand le moteur démarre.

Important:

N'actionnez pas le démarreur plus de 10 secondes de suite. Si le moteur ne démarre pas, attendez 30 secondes avant de réessayer. Le démarreur risque de griller si vous ne respectez pas ces consignes.

6.

Réglez la commande d'accélérateur à la position voulue.

Important:

Si le moteur tourne à haut régime quand le circuit hydraulique est froid (c.-à-d.

quand la température ambiante est proche de ou inférieure à 0 °C), le circuit risque d'être endommagé. Si le moteur est froid, amenez la commande d'accélérateur à mi-course et laissez tourner le moteur pendant 2 à 5 minutes avant d'amener la commande à la position haut régime

(lièvre).

Remarque:

Si la température extérieure est inférieure

à 0 ºC, remisez la machine dans un garage pour la garder au chaud et faciliter le démarrage.

Figure 22

1.

Vis de purge de la pompe d'injection

4.

Tournez la clé en position contact. La pompe d'alimentation électrique se met en marche et force

Arrêt du moteur

1.

Réglez la commande d'accélérateur en position bas régime (tortue).

2.

Abaissez les bras de la chargeuse au sol.

3.

Tournez la clé de contact en position Contact coupé

Remarque:

Si le moteur a déjà beaucoup travaillé ou est encore chaud, laissez-le tourner au ralenti pendant

22

une minute avant de couper le contact. Cela l'aide à refroidir avant l'arrêt complet. En cas d'urgence, le moteur peut être arrêté immédiatement.

Arrêt du groupe de déplacement

Pour arrêter la machine, relâchez la commande de déplacement, placez la commande d'accélérateur en position bas régime (tortue), abaissez les bras de chargeuse au sol et arrêtez le moteur. Serrez le frein de stationnement et enlevez la clé de contact.

PRUDENCE

Un enfant ou une personne non qualifiée risquent de se blesser en essayant d'utiliser la machine.

Retirez la clé du commutateur d'allumage si vous laissez la machine sans surveillance, ne serait-ce qu'un instant.

Comment déplacer le groupe de déplacement s'il est en panne

Important:

Ouvrez toujours les vannes de remorquage avant de remorquer ou de pousser le groupe de déplacement, afin de ne pas endommager le système hydraulique.

1.

Arrêtez le moteur.

2.

Ouvrez le couvercle d'accès arrière.

3.

À l'aide d'une clé, donnez deux tours dans le sens antihoraire aux vannes de remorquage situées sur les

pompes hydrauliques (Figure 23).

Figure 23

1.

Vanne de remorquage gauche (chenille droite)

2.

Vanne de remorquage droite (chenille gauche)

4.

Remorquez le groupe de déplacement comme il se doit.

5.

Une fois la machine réparée, fermez les vannes de remorquage avant de l'utiliser.

Utilisation du dispositif de verrouillage des vérins

ATTENTION

Lorsqu'ils sont élevés, les bras de chargeuse sont susceptibles de s'abaisser accidentellement et d'écraser quelqu'un dans leur chute.

Pour cette raison, installez toujours le dispositif de verrouillage des vérins avant tout entretien exigeant d'élever les bras de chargeuse.

Installation du dispositif de verrouillage des vérins

1.

Retirez l'accessoire.

2.

Relevez les bras de chargeuse au maximum.

3.

Arrêtez le moteur.

4.

Enlevez la goupille à anneau qui fixe le verrou de vérin

au bras de chargeuse (Figure 24).

23

1

3

G004182

Figure 24

1.

Dispositif de verrouillage de vérin

2.

Vérin de levage

3.

Goupille à anneau

2

5.

Abaissez le dispositif de verrouillage sur la tige du vérin et fixez-le en position à l'aide de la goupille à anneau

(Figure 24).

6.

Abaissez

lentement

les bras de chargeuse jusqu'à ce que le dispositif de verrouillage rencontre le corps du vérin et l'extrémité de la tige.

Dépose/stockage du dispositif de verrouillage de vérin

Important:

Vérifiez que le dispositif de verrouillage ne se trouve plus sur la tige et qu'il est rangé correctement avant d'utiliser la machine.

1.

Mettez le moteur en marche.

2.

Relevez les bras de la chargeuse au maximum.

3.

Arrêtez le moteur.

4.

Enlevez la goupille à anneau qui retient le dispositif de verrouillage.

5.

Tournez le dispositif de verrouillage vers le bras de chargeuse et fixez-le en position à l'aide de la goupille

à anneau.

6.

Abaissez les bras de chargeuse.

Utilisation des accessoires

Important:

Si l'accessoire que vous utilisez possède le numéro de série 200999999 ou un numéro antérieur, le manuel de l'utilisateur qui l'accompagne peut contenir des informations spécifiques à son utilisation avec d'autres modèles de groupe de déplacement, comme les réglages de la commande du diviseur de débit et du levier de vitesses, ainsi que l'utilisation de contrepoids sur la machine. Ces systèmes sont intégrés à la TX, aussi ne tenez pas compte des informations s'y rapportant.

Installation d'un accessoire

Important:

N'utilisez que des accessoires agréés par

Toro. Les accessoires peuvent modifier la stabilité et les caractéristiques de fonctionnement de la machine.

L'utilisation d'accessoires non agréés risque d'annuler la garantie du groupe de déplacement.

Important:

Avant d'installer un accessoire quelconque, vérifiez que les plaques de montage sont propres et que les goupilles tournent librement. Graissez les goupilles si elles ne tournent pas librement.

1.

Placez l'accessoire sur une surface plane et horizontale en laissant suffisamment de place derrière pour le groupe de déplacement.

2.

Mettez le moteur en marche.

3.

Basculez la plaque de montage de l'accessoire en avant.

4.

Placez la plaque de montage dans le bord supérieur de

la plaque réceptrice de l’accessoire (Figure 25).

1.

Plaque de montage

Figure 25

2.

Plaque réceptrice

5.

Levez les bras de la chargeuse et inclinez simultanément la plaque de montage vers l'arrière.

Important:

L'accessoire doit être suffisamment levé pour ne pas toucher le sol, et la plaque de montage doit être inclinée complètement en arrière.

6.

Arrêtez le moteur.

7.

Engagez complètement les goupilles à fixation rapide

dans la plaque de montage (Figure 26).

Important:

Si les goupilles ne tournent pas à la position engagée, cela signifie que la plaque de montage n'est pas complètement alignée avec les trous de la plaque réceptrice. Vérifiez la plaque réceptrice et nettoyez-la le cas échéant.

24

Remarque:

Si le raccord mâle de l'accessoire est branché le premier, l'accessoire est dépressurisé.

ATTENTION

Le liquide hydraulique qui s'échappe sous pression peut transpercer la peau et causer des blessures graves. Toute injection de liquide sous la peau requiert une intervention chirurgicale dans les heures qui suivent l'accident, réalisée par un médecin connaissant bien ce genre de blessure, pour

éviter le risque de gangrène.

• N'approchez pas les mains ou autres parties du corps des fuites en trou d'épingle ou des gicleurs d'où sort le liquide sous haute pression.

• Pour détecter les fuites hydrauliques, utilisez un morceau de carton ou de papier, jamais les mains.

Figure 26

1.

Goupilles à fixation rapide

(représentées en position verrouillée)

2.

Position déverrouillée

3.

Position verrouillée

ATTENTION

L'accessoire risque de se détacher du groupe de déplacement et d'écraser quelqu'un dans sa chute si les goupilles ne sont pas correctement engagées dans la plaque de montage.

Vérifiez que les goupilles sont correctement engagées dans la plaque de montage.

Raccordement des flexibles hydrauliques

Si l'accessoire est à commande hydraulique, raccordez les flexibles hydrauliques comme suit :

1.

Arrêtez le moteur.

2.

Déplacez le levier de commande hydraulique auxiliaire en avant, en arrière, puis ramenez-le au point mort pour libérer la pression au niveau des raccords hydrauliques.

3.

Poussez le levier de commande hydraulique auxiliaire en position arrière.

4.

Enlevez les capuchons de protection des raccords hydrauliques du groupe de déplacement.

5.

Enlevez les saletés éventuellement présentes sur les raccords hydrauliques.

6.

Poussez le raccord mâle de l'accessoire dans le raccord femelle du groupe de déplacement.

PRUDENCE

Les raccords hydrauliques, les conduites/valves hydrauliques et le liquide hydraulique peuvent être très chauds, et vous risquez de vous brûler à leur contact.

• Portez des gants pour manipuler les raccords hydrauliques.

• Laissez refroidir le groupe de déplacement avant de toucher les composants hydrauliques.

• Ne touchez pas le liquide hydraulique renversé.

7.

Poussez le raccord femelle de l'accessoire dans le raccord mâle du groupe de déplacement.

8.

Tirez sur les flexibles pour vérifier si les raccordements tiennent bien.

9.

Placez le levier de commande hydraulique auxiliaire au point mort.

Retrait d'un accessoire

1.

Abaissez l'accessoire au sol.

2.

Arrêtez le moteur.

3.

Tournez les goupilles à fixation rapide vers l'extérieur pour les déverrouiller.

4.

Si l'accessoire est à commande hydraulique, déplacez le levier de commande hydraulique auxiliaire en avant, en arrière, puis ramenez-le au point mort pour libérer la pression au niveau des raccords hydrauliques.

25

5.

Si l'accessoire est à commande hydraulique, repoussez le collier des raccords hydrauliques pour les débrancher.

Important:

Raccordez ensemble les flexibles de l'accessoire pour éviter toute contamination du système hydraulique durant le remisage.

6.

Replacez les capuchons de protection sur les raccords hydrauliques du groupe de déplacement.

7.

Mettez le moteur en marche, inclinez la plaque de montage vers l'avant et reculez le groupe de déplacement pour le dégager de l'accessoire.

Arrimage du groupe de déplacement pour le transport

Si vous transportez le groupe de déplacement sur une remorque, procédez toujours comme suit :

Important:

Vous ne devez jamais conduire ou utiliser le groupe de déplacement sur la voie publique.

1.

Abaissez les bras de la chargeuse.

2.

Arrêtez le moteur.

3.

Pour arrimer le groupe de déplacement sur la remorque, passez des chaînes ou des sangles dans les points

d'attache/de levage (Figure 4) pour immobiliser

l'arrière, et dans les bras de chargeuse/la plaque de montage pour immobiliser l'avant.

Levage du groupe de déplacement

Vous pouvez soulever le groupe de déplacement en vous

servant des points d'attache/de levage (Figure 4).

26

Entretien

Remarque:

Les côtés gauche et droit de la machine sont déterminés d'après la position de conduite.

Programme d'entretien recommandé

Procédure d'entretien Périodicité d'entretien

Après les 8 premières heures de fonctionnement

Après les 50 premières heures de fonctionnement

• Remplacez le filtre hydraulique.

À chaque utilisation ou une fois par jour

Toutes les 25 heures

Toutes les 100 heures

Toutes les 200 heures

Toutes les 250 heures

Toutes les 400 heures

Toutes les 500 heures

Toutes les 600 heures

Toutes les 1500 heures

Une fois par an

• Vidangez l'huile moteur et remplacez le filtre à huile.

• Vérifiez et ajustez la tension des chenilles.

• Contrôlez le niveau d'huile moteur.

• Contrôlez le circuit de refroidissement.

• Graissez le groupe de déplacement. (Graissez immédiatement après chaque lavage.)

• Contrôlez l'indicateur de colmatage du filtre à air.

• Vidangez l'eau et autres impuretés qui se trouvent dans le filtre à carburant/séparateur d'eau.

• Nettoyez les chenilles.

• Vérifiez qu’elles ne sont pas excessivement usées (Remplacez les chenilles lorsqu'elles sont très usées.)

• Nettoyez le radiateur.

• Nettoyez les débris accumulés sur la machine et les protections latérales.

• Contrôlez le serrage des fixations

• Contrôlez le niveau du liquide hydraulique.

• Déposez le couvercle du filtre à air et vérifiez l'indicateur de colmatage.

• Vidangez et remplacez l'huile moteur.

• Vérifiez le niveau d'électrolyte de la batterie (batterie de rechange uniquement).

• Contrôlez les connexions des câbles de la batterie.

• Vérifiez et ajustez la tension des chenilles.

• Contrôlez les durits du circuit de refroidissement.

• Vérifiez la tension de la courroie d'alternateur/de ventilateur (voir le Manuel de l'utilisateur du moteur pour savoir comment procéder).

• Vérifiez que les conduites hydrauliques ne présentent pas de fuites, ne sont pas pliées, usées, détériorées par les conditions atmosphériques ou les produits chimiques, et que les supports de montage et les raccords ne sont pas desserrés.

• Vérifiez l'encrassement du châssis.

• Remplacez le filtre à huile.

• Remplacez le filtre hydraulique.

• Contrôlez et graissez les galets de roulement.

• Vérifiez que les conduites et les raccords ne sont pas détériorés, endommagés ou desserrés.

• Remplacez la cartouche du filtre à carburant et le filtre en ligne.

• Vidangez et remplacez le liquide hydraulique.

• Remplacez la courroie d'alternateur/de ventilateur (voir le Manuel de l'utilisateur du moteur pour savoir comment procéder).

• Remplacement de l'élément de sécurité du filtre à air.

• Remplacez tous les flexibles hydrauliques mobiles.

• Changez le liquide de refroidissement moteur (à confier à un réparateur agréé uniquement).

• Vérifiez l'état de la courroie de pompe hydraulique.

27

Périodicité d'entretien

Une fois par an ou avant le remisage

Tous les 2 ans

Procédure d'entretien

• Vérifiez et ajustez la tension des chenilles.

• Retouchez la peinture écaillée

• Vidangez et nettoyez le réservoir de carburant (à confier à un réparateur agréé uniquement).

Important:

Reportez-vous au

Manuel d'utilisation du moteur

pour toutes procédures d'entretien supplémentaires.

PRUDENCE

Si vous laissez la clé dans le commutateur d'allumage, quelqu'un pourrait mettre le moteur en marche accidentellement et vous blesser gravement, ainsi que toute personne à proximité.

Avant tout entretien, retirez la clé de contact.

Procédures avant l'entretien

Avant d'ouvrir les capots, arrêtez le moteur et enlevez la clé de contact. Laissez refroidir le moteur avant d'ouvrir les capots.

Fermeture du capot

1.

Tirez la languette de fixation de la béquille (Figure 28)

Ouverture du capot

1.

Desserrez la vis de verrouillage du capot (Figure 27)

3

G009691

1.

Capot

Figure 27

3.

Vis de verrouillage du capot

2.

Levier de verrou de capot

2.

Tournez le verrou du capot dans le sens horaire

(Figure 27).

3.

Soulevez le capot (Figure 27).

1.

Languette de béquille

Figure 28

2.

Baissez le capot et appuyez sur l'avant pour le verrouiller en position.

3.

Serrez la vis de verrouillage du capot pour fixer le

verrou (Figure 27).

28

Ouverture du couvercle d'accès arrière

1.

Dévissez les 2 boutons de fixation du couvercle d'accès

arrière à la machine (Figure 29).

Dépose des panneaux latéraux

1.

Ouvrez le capot.

2.

Faites coulisser les panneaux latéraux (Figure 30) vers

le haut pour les sortir des fentes du panneau avant et du châssis.

Figure 29

1.

Boutons

2.

Basculez le couvercle d'accès arrière vers le bas et déposez-le pour accéder aux composants internes

(Figure 29).

Fermeture du couvercle d'accès arrière

1.

Placez le couvercle d'accès arrière sur l'arrière de la machine en prenant soin d'aligner les languettes dans les fentes.

2.

Poussez le couvercle d'accès en avant, en alignant les boutons filetés sur les trous filetés de la machine.

3.

Vissez fermement les boutons pour fixer le couvercle d'accès arrière en place.

1.

Panneau latéral

Figure 30

Mis en place des panneaux latéraux

Glissez les panneaux latéraux en position dans les fentes du panneau avant et du châssis.

29

Lubrification

Graissage du groupe de déplacement

Périodicité des entretiens:

À chaque utilisation ou une fois par jour (Graissez immédiatement après chaque lavage.)

Type de graisse : universelle.

1.

Abaissez les bras de chargeuse et arrêtez le moteur.

Enlevez la clé de contact.

2.

Nettoyez les graisseurs à l'aide d'un chiffon.

3.

Raccordez une pompe à graisse à chaque graisseur

(Figure 31 et Figure 32).

Figure 31

Entretien du moteur

Entretien du filtre à air

Périodicité des entretiens:

À chaque utilisation ou une fois par jour—Contrôlez l'indicateur de colmatage du filtre à air.

Toutes les 25 heures—Déposez le couvercle du filtre à air et vérifiez l'indicateur de colmatage.

Toutes les 600 heures—Remplacement de l'élément de sécurité du filtre à air.

Entretien du couvercle et du corps du filtre à air

Important:

Faites l'entretien du filtre à air uniquement

quand l'indicateur de colmatage est rouge (Figure 33).

Changer le filtre à air prématurément ne fait qu'accroître le risque de contamination du moteur par des impuretés quand le filtre est déposé.

1.

Abaissez les bras de chargeuse, arrêtez le moteur et enlevez la clé de contact.

2.

Ouvrez le capot.

3.

Recherchez sur le corps du filtre à air les dégâts susceptibles d'occasionner des fuites d'air. Vérifiez que le système d'admission ne présente pas de fuites, de dommages ou de colliers de flexible desserrés.

Remplacez ou réparez les composants endommagés.

4.

Ouvrez les verrous du filtre à air et séparez le couvercle

du corps du filtre (Figure 33).

Important:

Ne déposez pas les éléments du filtre

à air.

1 2 3 4 5

Figure 32

4.

Injectez de la graisse dans les graisseurs jusqu'à ce qu'elle commence à sortir des roulements (environ 3 injections).

5.

Essuyez tout excès de graisse.

G009695

7 6

Figure 33

1.

Indicateur de colmatage du filtre à air

2.

Corps du filtre à air

3.

Élément de sécurité

4.

Élément principal

5.

Couvercle du filtre à air

6.

Verrous

7.

Capuchon protecteur

5.

Appuyez de chaque côté du capuchon anti-poussière pour l'ouvrir et vider la poussière.

30

6.

Nettoyez l'intérieur du couvercle à l'air comprimé.

7.

Contrôlez l'indicateur de colmatage du filtre à air.

Si l'indicateur de colmatage est incolore, nettoyez le couvercle et mettez-le en place.

Le couvercle doit être parfaitement ajusté sur le corps du filtre à air.

Si l'indicateur de colmatage est rouge, remplacez le filtre à air comme expliqué à la section

Remplacement des filtres.

Remplacement des filtres

1.

Sortez l'élément principal du corps du filtre avec

précaution (Figure 33). Évitez de cogner l'élément à

l'intérieur du corps.

Important:

N'essayez pas de nettoyer l'élément principal.

2.

Ne déposez l'élément de sécurité que si vous avez l'intention de le remplacer.

Important:

N'essayez jamais de nettoyer l'élément de sécurité. S'il est encrassé, cela signifie que l'élément principal est endommagé et les deux

éléments devront alors être remplacés.

3.

Vérifiez l'état des nouveaux filtres en les plaçant devant une lumière forte. Les trous éventuels apparaîtront sous forme de points brillants. Vérifiez que l'élément n'est pas déchiré ni couvert d'une pellicule grasse, et que le joint de caoutchouc n'est pas endommagé.

N'utilisez pas le filtre s'il est endommagé.

4.

Si vous remplacez l'élément filtrant de sécurité, insérez-le avec précaution dans le corps du filtre

(Figure 33).

Important:

Pour ne pas endommager le moteur, ne le faites jamais tourner sans les deux éléments et sans le couvercle du filtre à air.

5.

Placez ensuite l'élément principal sur l'élément de

sécurité avec le même soin (Figure 33). Assurez-vous

qu'il est bien engagé en appuyant sur le rebord extérieur.

Important:

N'appuyez pas sur la partie intérieure souple du filtre

6.

Reposez le couvercle du filtre à air, le côté portant l'inscription « UP » en haut, et fermez les dispositifs

de verrouillage (Figure 33).

7.

Fermez le capot.

Vidange et remplacement de l'huile moteur

Périodicité des entretiens:

Après les 50 premières heures de fonctionnement—Vidangez l'huile moteur et remplacez le filtre à huile.

Toutes les 100 heures—Vidangez et remplacez l'huile moteur.

Toutes les 200 heures—Remplacez le filtre à huile.

Remarque:

Changez l'huile et le filtre à huile plus souvent si vous travaillez dans des conditions très poussiéreuses ou sableuses.

Type d'huile : Huile détergente pour moteur diesel (classe de service API CH-4 ou mieux).

Capacité du carter moteur : 3,7 l avec filtre

Viscosité : voir le tableau ci-dessous

Figure 34

Vidange et remplacement de l'huile

1.

Mettez le moteur en marche et laissez-le tourner pendant cinq minutes. Cela permet de réchauffer l'huile, qui s'écoule alors plus facilement.

2.

Garez la machine en surélevant légèrement le côté opposé à la vidange pour pouvoir évacuer toute l'huile.

3.

Abaissez les bras de chargeuse, serrez le frein de stationnement, arrêtez le moteur et enlevez la clé de contact.

PRUDENCE

Les composants sont très chauds si la machine vient de s'arrêter Vous risquez de vous brûler

à leur contact.

Laissez refroidir la machine avant tout entretien ou avant de toucher les composants qui se trouvent sous le capot.

31

4.

Enlevez le bouchon de vidange (Figure 35).

Figure 35

1.

Bouchon de vidange d'huile

5.

Quand toute l'huile s'est écoulée, remettez le bouchon de vidange en place.

Remarque:

Débarrassez-vous de l'huile usagée dans un centre de recyclage agréé.

6.

Enlevez le bouchon de remplissage et versez lentement environ 80% de la quantité d'huile spécifiée dans le couvre-culasse.

7.

Vérifiez le niveau d'huile ; voir

Contrôle du niveau d'huile moteur (page 19).

8.

Faites l'appoint d'huile avec précaution pour faire monter le niveau jusqu'au trou supérieur de la jauge.

9.

Remettez le bouchon de remplissage.

Remplacement du filtre à huile

1.

Vidangez l'huile moteur ; voir

Vidange et remplacement de l'huile (page 31).

2.

Placez un bac de vidange peu profond ou un chiffon sous le filtre pour récupérer l'huile.

3.

Enlevez le filtre à huile usagé (Figure 36) et essuyez la

surface du joint de l'adaptateur.

Figure 36

1.

Filtre à huile

4.

Versez de l'huile neuve du type voulu dans le trou central du filtre jusqu'à ce que le niveau atteigne la base des filetages.

5.

Attendez une à deux minutes que l'huile soit absorbée par le filtre, puis videz l'excédent.

6.

Appliquez une fine couche d'huile neuve sur le joint en caoutchouc du filtre de rechange.

7.

Posez le filtre à huile de rechange sur l'adaptateur.

Tournez le filtre dans le sens horaire jusqu'à ce que le joint touche l'adaptateur, puis donnez 1/2 tour supplémentaire.

8.

Faites le plein du carter moteur avec une huile du type voulu ; voir

Vidange et remplacement de l'huile moteur (page 31).

32

Entretien du système d'alimentation

DANGER

Dans certaines conditions, le gazole et les vapeurs de gazole sont extrêmement inflammables et explosifs. Un incendie ou une explosion causé(e) par du carburant peut vous brûler, ainsi que d'autres personnes, et causer des dégâts matériels.

• Remplissez le réservoir à l'aide d'un entonnoir,

à l'extérieur, dans un endroit dégagé, et lorsque le moteur est arrêté et froid. Essuyez tout carburant répandu.

• Ne remplissez pas complètement le réservoir de carburant. Le niveau de carburant doit se trouver entre 6 et 13 mm en dessous de la base du goulot de remplissage. L'espace au-dessus doit rester vide pour permettre au carburant de se dilater.

• Ne fumez jamais en manipulant du carburant et tenez-vous à l'écart des flammes nues ou sources d'étincelles qui pourraient enflammer les vapeurs de carburant.

• Stockez le carburant dans un bidon de sécurité propre et homologué qui doit être maintenu bouché.

Contrôle des conduites et raccords d'alimentation

Périodicité des entretiens:

Toutes les 400 heures/Une fois par an (la première échéance prévalant)

Vérifiez que les conduites et les raccords ne sont pas détériorés, endommagés ou desserrés. Serrez les raccords desserrés et demandez à un réparateur agréé de réparer les conduites de carburant endommagées.

Vidange du filtre à carburant/séparateur d'eau

Périodicité des entretiens:

À chaque utilisation ou une fois par jour

1.

Localisez le filtre à carburant situé du côté droit du

moteur (Figure 37) et placez un récipient dessous.

1.

Cartouche de filtre à carburant/séparateur d'eau

2.

Robinet de vidange

Figure 37

3.

Colliers de flexible

4.

Filtre en ligne

2.

Desserrez le robinet de vidange en bas de la cartouche du filtre pour vidanger le liquide.

3.

Refermez le robinet de vidange quand la vidange est terminée.

Remplacement de la cartouche du filtre à carburant et du filtre en ligne

Périodicité des entretiens:

Toutes les 400 heures

1.

Localisez les filtres à carburant situés sur le côté droit

du moteur (Figure 37) et placez un récipient dessous.

2.

Nettoyez la surface autour des supports de la cartouche

du filtre (Figure 37).

3.

Déposez la cartouche et nettoyez la surface de montage

(Figure 37).

4.

Lubrifiez le joint de la cartouche neuve avec de l'huile propre.

5.

Installez la cartouche à la main jusqu'à ce que le joint rejoigne la surface de montage. Serrez ensuite la

cartouche d'un demi tour supplémentaire (Figure 37).

6.

Localisez le filtre en ligne derrière la cartouche du filtre

à carburant (Figure 37) et notez le sens de la flèche sur

le côté du filtre en ligne.

33

7.

Ouvrez les colliers à chaque extrémité du filtre en ligne

et débranchez les flexibles (Figure 37). Mettez le filtre

au rebut.

8.

Branchez les flexibles au bout d'un filtre neuf

(Figure 37) en veillant à pointer la flèche qui se trouve

sur le filtre dans le même sens que sur l'ancien filtre.

9.

Fixez les flexibles avec les colliers.

Vidange du réservoir de carburant

Périodicité des entretiens:

Tous les 2 ans

Demandez à un réparateur agréé de vidanger et de nettoyer le réservoir de carburant.

Entretien du système

électrique

Entretien de la batterie

Périodicité des entretiens:

Toutes les 100 heures—Vérifiez le niveau d'électrolyte de la batterie

(batterie de rechange uniquement).

Toutes les 100 heures—Contrôlez les connexions des câbles de la batterie.

ATTENTION

CALIFORNIE

Proposition 65 - Avertissement

Les bornes de la batterie et accessoires connexes contiennent du plomb et des composés de plomb. L'état de Californie considère ces substances chimiques comme susceptibles de provoquer des cancers et des troubles de la reproduction. Lavez-vous les mains après avoir manipulé la batterie.

Important:

Si une batterie (sèche) remplace la batterie d'origine, appliquez les procédures suivantes. La batterie d'origine (à l'électrolyte) ne nécessite aucun entretien.

La batterie doit toujours être propre et chargée au maximum.

Nettoyez le boîtier de la batterie avec une serviette en papier.

Si les bornes de la batterie sont corrodées, nettoyez-les avec un mélange constitué de quatre volumes d'eau pour un volume de bicarbonate de soude. Enduisez les bornes de la batterie d'une mince couche de graisse pour réduire la corrosion.

Tension : 12 V, 585 A au démarrage à froid

Contrôle du niveau d'électrolyte

1.

Coupez le moteur et enlevez la clé de contact.

2.

Observez le côté de la batterie. Le niveau de l'électrolyte

doit atteindre le trait supérieur (Figure 38). Le niveau

d'électrolyte ne doit pas descendre au-dessous du trait

inférieur (Figure 38).

34

2

3

1

G003794

Figure 38

1.

Bouchons de remplissage 3.

Trait inférieur

2.

Trait supérieur

3.

Si le niveau d'électrolyte est bas, ajoutez la quantité d'eau distillée requise ; voir

Ajout d'eau dans la batterie (page 35).

Ajout d'eau dans la batterie

Le meilleur moment pour rajouter de l'eau distillée dans la batterie est juste avant l'utilisation de la machine. Ceci permet

à l'eau de bien se mélanger à l'électrolyte.

DANGER

L'électrolyte contient de l'acide sulfurique, un poison mortel qui cause de graves brûlures.

• Ne buvez jamais l'électrolyte et évitez tout contact avec les yeux, la peau ou les vêtements.

Portez des lunettes de protection et des gants en caoutchouc.

• Faites le plein d'électrolyte à proximité d'une arrivée d'eau propre, de manière à pouvoir rincer abondamment la peau en cas d'accident.

1.

Enlevez la batterie de la machine.

Important:

Ne faites jamais le plein d'eau distillée quand la batterie est en place sur la machine.

L'électrolyte pourrait déborder et se répandre sur d'autres pièces qui seraient alors corrodées.

2.

Nettoyez le dessus de la batterie avec une serviette en papier.

3.

Enlevez les bouchons de remplissage de la batterie

(Figure 38).

4.

Versez de l'eau distillée avec précaution dans chaque

élément jusqu'au repère supérieur (Figure 38) sur le

côté de la batterie.

Important:

Ne remplissez pas la batterie excessivement, car l'électrolyte (acide sulfurique) pourrait corroder le châssis et causer des dégâts graves.

5.

Attendez cinq à dix minutes après avoir rempli les

éléments. Au besoin, ajoutez de l'eau distillée pour amener le niveau jusqu'au repère supérieur sur le côté

de la batterie (Figure 38).

6.

Remettez les bouchons de remplissage.

Charge de la batterie

ATTENTION

En se chargeant, la batterie produit des gaz susceptibles d'exploser.

Ne fumez jamais et gardez la batterie éloignée des flammes et sources d'étincelles.

Important:

Gardez toujours la batterie chargée au maximum (densité 1,265). Cela est particulièrement important pour empêcher la batterie de se dégrader si la température tombe en dessous de 0 ºC.

1.

Vérifiez le niveau d'électrolyte dans la batterie ; voir

Contrôle du niveau d'électrolyte (page 34).

2.

Vérifiez que les bouchons de remplissage sont bien en place sur la batterie.

3.

Chargez la batterie pendant 10 à 15 minutes entre 25 et

30 A, ou pendant 30 minutes entre 4 et 6 A (Figure 39).

Ne chargez pas la batterie excessivement.

2

4

1

3

G003792

1.

Borne positive de la batterie

2.

Borne négative de la batterie

Figure 39

3.

Fil rouge (+) du chargeur

4.

Fil noir (-) du chargeur

4.

Quand la batterie est chargée au maximum, débranchez le chargeur de la prise, puis débranchez les fils du

chargeur des bornes de la batterie (Figure 39).

5.

Remettez le couvercle de la batterie.

Entretien des fusibles

Le système électrique est protégé par des fusibles. Il ne nécessite donc aucun entretien. Toutefois, si un fusible grille,

35

contrôlez la pièce ou le circuit pour vérifier son état et vous

assurer qu'il n'y a pas de court-circuit. Figure 40 représente la

boîte à fusibles et identifie l'emplacement des fusibles.

1.

Fusible 30 A – circuit principal

2.

Vide

Figure 40

3.

Fusible 10 – panneau de commande/relais

4.

Emplacement libre pour accessoires optionnels

1.

Languette de béquille

Figure 41

4.

Support de retenue inférieur

5.

Goupille fendue 2.

Support de retenue supérieur

3.

Béquille

4.

Retirez les 4 vis de fixation du panneau de fusibles et tirez le panneau vers vous puis vers le haut pour le

déposer (Figure 42).

Remarque:

Si la machine refuse de démarrer, il se peut que le fusible du panneau de commande/relais ou du circuit principal soit grillé.

Pour accéder aux fusibles, déposez le panneau de fusibles comme suit :

1.

Coupez le moteur et enlevez la clé de contact.

2.

Ouvrez le capot.

3.

Sortez la goupille fendue du bas de la béquille de capot et sortez la béquille des supports de retenue et de la

languette (Figure 41).

1.

Panneau de fusibles

Figure 42

2.

Vis

5.

Contrôlez les fusibles.

6.

Posez le panneau de fusibles au moyen des 4 vis de fixation retirées précédemment.

7.

Placez la béquille dans les supports de retenue et la languette, et fixez-la en place avec la goupille fendue

(Figure 41).

8.

Fermez le capot.

36

Entretien du système d'entraînement

Entretien des chenilles

Périodicité des entretiens:

Après les 50 premières heures de fonctionnement—Vérifiez et ajustez la tension des chenilles.

À chaque utilisation ou une fois par jour—Nettoyez les chenilles.

À chaque utilisation ou une fois par jour—Vérifiez qu’elles ne sont pas excessivement usées (Remplacez les chenilles lorsqu'elles sont très usées.)

Toutes les 100 heures—Vérifiez et ajustez la tension des chenilles.

Toutes les 250 heures/Une fois par an (la première

échéance prévalant)—Contrôlez et graissez les galets de roulement.

Figure 43

1.

Chenille

2.

Pignon d'entraînement

3.

Galets de roulement

4.

Roue de tension

Nettoyage des chenilles

1.

Placez un godet au bout des bras de chargeuse et abaissez-le au sol afin que l'avant de la machine se soulève de quelques centimètres.

2.

Arrêtez le moteur et enlevez la clé de contact.

3.

Nettoyez les chenilles au tuyau d'arrosage ou au jet haute pression.

Important:

Le jet haute pression ne doit servir qu'au nettoyage des chenilles. Ne l'utilisez jamais pour nettoyer le reste de la machine N'utilisez pas de jet d'eau haute pression entre le barbotin d'entraînement et le groupe de déplacement, cela pourrait endommager les joints du moteur. au risque d’endommager le circuit

électrique et les vannes hydrauliques, ou d’enlever la graisse.

Important:

Nettoyez soigneusement les galets de roulement, la roue de tension et le pignon d'entraînement

(Figure 43). Les galets de roulement doivent tourner

librement lorsqu'ils sont propres.

Réglage de la tension des chenilles

L'écrou de tension et l'arrière du tube de tension doivent être

distants de 7 cm (Figure 44). Si ce n'est pas le cas, réglez la

tension des chenilles comme suit :

1.

7 cm

Figure 44

1.

Abaissez les bras de chargeuse, arrêtez le moteur et enlevez la clé de contact.

2.

Soulevez/supportez le côté de la machine sur lequel vous voulez travailler de sorte à décoller la chenille du sol.

3.

Enlevez le boulon et l'écrou de blocage (Figure 45).

37

1.

Boulon de blocage

2.

Vis de tension

Figure 45

3.

Tube de tension

4.

Roue de tension

4.

À l'aide d'un entraînement carré de 13 mm (1/2 po)

(Figure 46), tournez la vis de tension dans le sens

antihoraire jusqu'à obtention d'un espacement de 7 cm entre l'écrou de tension et l'arrière du tube de tension

(Figure 44).

5.

Alignez l'encoche la plus proche dans la vis de tension avec le trou du boulon de blocage et fixez la vis avec le

boulon et l'écrou de blocage (Figure 45).

6.

Abaissez la machine sur le sol.

Remplacement des chenilles (modèle

22323)

Remplacez les chenilles lorsqu'elles sont très usées.

1.

Abaissez les bras de chargeuse, arrêtez le moteur et enlevez la clé de contact.

2.

Soulevez/supportez le côté de la machine sur lequel vous voulez travailler de sorte que la chenille se trouve de 7,6 à 10 cm au-dessus du sol.

3.

Enlevez le boulon et l'écrou de blocage (Figure 45).

4.

À l'aide d'un entraînement carré de 13 mm (1/2 po), tournez la vis de tension dans le sens horaire pour

détendre la transmission (Figure 45 et Figure 46).

Figure 46

1.

Chenille 5.

Crampon de chenille

2.

Carré de 13 mm (1/2 po) 6.

Pignon d'entraînement

3.

Roue de tension

4.

Tube de fourche

7.

Entretoise de barbotin

8.

Galets de roulement

5.

Poussez la roue de tension vers l'arrière de la machine pour appuyer le tube de fourche contre le châssis

(Figure 46). (S'il ne touche pas le châssis, continuez de

tourner la vis de tension jusqu'à ce qu'il le touche).

6.

Tournez la chenille en avant pour la déchausser de la roue de tension en commençant en haut de la roue.

7.

Lorsque la chenille est déchaussée, retirez-la du pignon

d'entraînement et des galets de roulement (Figure 46).

8.

Pour installer la chenille neuve, commencez par l'enrouler autour du pignon d'entraînement, en veillant

à ce que les crampons s'engagent correctement entre

les entretoises du pignon (Figure 46).

9.

Poussez la chenille sous et entre les galets de roulement

(Figure 46).

10.

Enroulez ensuite la chenille autour de la roue de tension en commençant par le bas et en tournant la chenille en arrière tout en poussant les crampons dans la roue.

11.

Tournez la vis de tension dans le sens antihoraire, de manière à obtenir un écartement de 7 cm entre l'écrou

de tension et l'arrière du tube de fourche (Figure 44).

12.

Alignez l'encoche la plus proche dans la vis de tension avec le trou du boulon de blocage et fixez la vis avec le boulon et l'écrou de blocage.

13.

Abaissez la machine sur le sol.

14.

Répétez les opérations 2 à 13 pour remplacer l'autre

chenille.

38

Remplacement des chenilles (modèle

22324)

Remplacez les chenilles lorsqu'elles sont très usées.

1.

Abaissez les bras de chargeuse, arrêtez le moteur et enlevez la clé de contact.

2.

Soulevez/supportez le côté de la machine sur lequel vous voulez travailler de sorte que la chenille se trouve de 7,6 à 10 cm au-dessus du sol.

3.

Enlevez le boulon et l'écrou de blocage (Figure 45).

4.

À l'aide d'un entraînement carré de 13 mm (1/2 po), tournez la vis de tension dans le sens horaire pour

détendre la transmission (Figure 45 et Figure 47).

11.

Posez les grandes rondelles sur les roues, par dessus la graisse.

12.

Posez la roue de tension intérieure et fixez-la avec

l'écrou retiré précédemment (Figure 47).

13.

Serrez l'écrou à 407 Nm.

14.

Posez la chenille neuve en prenant soin que les crampons s'engagent entre les entretoises au centre du

barbotin (Figure 47).

15.

Posez la roue de tension extérieure et fixez-la avec

l'écrou retiré précédemment (Figure 47).

16.

Serrez l'écrou à 407 Nm.

17.

Tournez la vis de tension dans le sens anti-horaire, de manière à obtenir un écartement de 7 cm entre l'écrou

de tension et l'arrière du tube de tension (Figure 44).

18.

Alignez l'encoche la plus proche dans la vis de tension avec le trou du boulon de blocage et fixez la vis avec le boulon et l'écrou de blocage.

19.

Répétez les opérations 2 à 18 pour remplacer l'autre

chenille.

20.

Abaissez la machine sur le sol.

Entretien des galets de roulement

1.

Déposez les chenilles ; voir Remplacement des chenilles.

2.

Retirez les 4 boulons de fixation de chaque guide-chaîne inférieur qui contient les galets de roulement, et

déposez-les (Figure 48).

Figure 47

1.

Chenille 6.

Crampon de chenille

2.

Carré de 13 mm (1/2 po) 7.

Pignon d'entraînement

3.

Écrou de roue de tension

8.

Entretoise de barbotin

4.

Roue de tension extérieure 9.

Galets de roulement

5.

Tube de fourche 10.

Roue de tension intérieure

5.

Poussez la roue de tension vers l'arrière de la machine pour appuyer le tube de tension contre le châssis

(Figure 47). (S'il ne touche pas le châssis, continuez de

tourner la vis de tension jusqu'à ce qu'il le touche).

6.

Retirez l'écrou de fixation de la roue de tension

extérieure et déposez la roue (Figure 47).

7.

Déposez la chenille (Figure 47).

8.

Retirez l'écrou de fixation de la roue de tension

intérieure et déposez la roue (Figure 47).

9.

Retirez les 4 grandes rondelles des 2 roues (1 de chaque côté de chaque roue).

10.

Éliminez la graisse et les saletés accumulées entre l'emplacement des rondelles et les roulements à l'intérieur des roues, puis garnissez cette zone de graisse de chaque côté des roues.

1.

Galets de roulement

2.

Guide-chaîne inférieur

Figure 48

3.

Boulons de guide-chaîne

(deux montrés seulement)

3.

Déposez le jonc d'arrêt et le chapeau d'un galet de

roulement (Figure 49).

39

Entretien du système de refroidissement

Entretien du circuit de refroidissement

Périodicité des entretiens:

À chaque utilisation ou une fois par jour—Nettoyez le radiateur.

Toutes les 100 heures—Contrôlez les durits du circuit de refroidissement.

Une fois par an—Changez le liquide de refroidissement moteur (à confier à un réparateur agréé uniquement).

1.

Galet de roulement

2.

Joint

3.

Boulon

Figure 49

4.

Chapeau de galet de roulement

5.

Jonc d'arrêt

6.

Ajoutez de la graisse sous le chapeau

4.

Vérifiez la graisse sous le chapeau et autour du joint

(Figure 49). Si elle est encrassée, granuleuse ou en

quantité insuffisante, enlevez toute la graisse, remplacez le joint et ajoutez de la graisse neuve.

5.

Vérifiez que le galet de roulement tourne en douceur sur le roulement. S'il est bloqué, remplacez le galet de roulement comme expliqué sous les

Instructions d'installation du kit galets de roulement

ou contactez un réparateur agréé.

6.

Placez le chapeau de galet de roulement sur la tête du

boulon (Figure 49).

7.

Fixez le chapeau avec le jonc d'arrêt (Figure 49).

8.

Répétez les opérations 3 à 7 pour les autres galets de

roulement.

9.

Montez chaque guide-chaîne sur le châssis de la machine à l'aide des fixations retirées précédemment.

Serrez les boulons à un couple de 91 à 112 Nm.

10.

Reposez les chenilles ; voir

Remplacement des chenilles (modèle 22323) (page 38) o-

u

Remplacement des chenilles (modèle 22324) (page 39).

DANGER

Si le moteur vient de tourner, le liquide de refroidissement sous pression peut s'échapper et vous brûler gravement.

• N'enlevez pas le bouchon du radiateur si le moteur est chaud. Laissez toujours refroidir le moteur pendant au moins 15 minutes ou attendez que le bouchon du radiateur ne brûle plus quand vous le touchez.

• Ne touchez pas le radiateur et les pièces qui l'entourent car ils sont brûlants.

• Servez-vous d'un chiffon pour ouvrir le bouchon du radiateur et desserrez-le lentement pour laisser la vapeur s'échapper.

DANGER

Le ventilateur et l'arbre de transmission en rotation peuvent causer des blessures.

• N'utilisez jamais la machine sans les capots de protection.

• N'approchez pas doigts, mains et vêtements du ventilateur et de l'arbre de transmission en rotation.

• Coupez le moteur et enlevez la clé de contact avant d'effectuer des entretiens.

PRUDENCE

L'ingestion de liquide de refroidissement est toxique.

• N'avalez pas de liquide de refroidissement.

• Rangez-le hors de portée des enfants et des animaux domestiques.

40

Nettoyage de la grille de radiateur

Avant chaque utilisation, vérifiez et nettoyez la grille de radiateur située derrière la calandre à l'avant de la machine.

Enlevez à l'air comprimé l'herbe, les saletés et autres débris accumulés sur la grille de radiateur.

Changement du liquide de refroidissement moteur

Demandez à un réparateur agréé d'effectuer la vidange du liquide de refroidissement une fois par an.

S'il est nécessaire de faire l'appoint de liquide de refroidissement moteur, voir

Contrôle, ajout et purge du liquide de refroidissement (page 20).

Entretien des courroies

Contrôle de l'état de la courroie de pompe hydraulique

Périodicité des entretiens:

Une fois par an

Vérifiez l'état de la courroie de pompe hydraulique (Figure 50)

une fois par an. Faites-la remplacer par un réparateur agréé si elle est usée ou endommagée.

Figure 50

1.

Courroie de pompe hydraulique

Contrôle de la tension de la courroie d'alternateur/ventilateur

Périodicité des entretiens:

Toutes les 100 heures—Vérifiez la tension de la courroie d'alternateur/de ventilateur (voir le

Manuel de l'utilisateur du moteur

pour savoir comment procéder).

Toutes les 500 heures—Remplacez la courroie d'alternateur/de ventilateur (voir le

Manuel de l'utilisateur du moteur

pour savoir comment procéder).

41

Entretien des commandes

Les commandes sont réglées en usine avant l'expédition de la machine. Toutefois, après de nombreuses heures d'utilisation, il faudra éventuellement ajuster l'alignement, la position de point mort et la correction directionnelle de la commande de déplacement quand elle est à la position avant maximale.

Important:

Pour régler les commandes correctement, effectuez chaque procédure dans l'ordre indiqué.

Réglage de l'alignement de la commande de déplacement

Si la barre de commande de déplacement n'est pas de niveau et d'équerre avec la barre de référence quand elle est ramenée complètement en arrière, effectuez immédiatement la procédure suivante :

1.

Garez la machine sur une surface plane et horizontale, et abaissez les bras de chargeuse.

2.

Coupez le moteur et enlevez la clé de contact.

3.

Tirez la commande de déplacement tout droit en arrière pour mettre l'avant en contact avec la barre de

référence (Figure 51).

1.

Commande de déplacement

Figure 52

2.

Tige, boulon et écrou

5.

Réglez la commande de déplacement de sorte qu'elle soit de niveau et en appui contre la barre de référence

lorsqu'elle est tirée tout droit en arrière (Figure 52 et

Figure 53).

Figure 53

Figure 51

1.

Avant de la commande mal aligné

2.

Barre de référence

4.

Si l'avant de la commande de déplacement n'est pas d'équerre et de niveau avec la barre de référence, desserrez l'écrou et le boulon à embase de la tige de la

commande de déplacement (Figure 52).

6.

Serrez l'écrou et le boulon à embase dans la tige de la commande de déplacement.

Réglage de la position point mort de la commande de déplacement

Si la machine à tendance à avancer ou à reculer quand la commande de déplacement est au point mort et que le moteur vient de tourner, suivez immédiatement la procédure ci-après :

1.

Soulevez/supportez la machine de sorte que les chenilles ne touchent plus le sol.

2.

Ouvrez le couvercle d'accès arrière.

3.

Desserrez les écrous de blocage sur les tiges de déplacement, sous le panneau de commande

(Figure 54).

42

2

1 g013014

1.

Tige de déplacement

Figure 54

2.

Écrou de blocage

4.

Mettez le moteur en marche et réglez la commande d'accélérateur de manière que le papillon soit 1/3 ouvert.

ATTENTION

Lorsque la machine est en marche, vous risquez d'être happé et blessé par les pièces en mouvement, ou de vous brûler sur des surfaces chaudes.

Ne vous approchez pas des points de pincement, des pièces mobiles et des surfaces chaudes lorsque vous effectuez des réglages sur la machine en marche.

5.

Si la chenille

gauche

bouge, allongez ou raccourcissez la tige de déplacement

droite

jusqu'à ce que la chenille ne bouge plus.

6.

Si la chenille

droite

bouge, allongez ou raccourcissez la tige de déplacement

gauche

jusqu'à ce que la chenille ne bouge plus.

7.

Resserrez les écrous de blocage.

8.

Refermez le couvercle d'accès arrière.

9.

Arrêtez le moteur et abaissez la machine au sol.

10.

Conduisez la machine en marche arrière en vérifiant qu'elle se déplace en ligne droite. Si ce n'est pas le cas, notez de quel côté elle a tendance à se déporter.

Répétez le réglage décrit plus haut jusqu'à ce que la machine se déplace en marche arrière en ligne droite.

Correction directionnelle du déplacement (position avant maximale)

Si la machine ne se déplace pas correctement en ligne droite quand vous maintenez la commande de déplacement contre la barre de référence, suivez la procédure ci-après :

1.

Conduisez la machine en maintenant la commande de déplacement contre la barre de référence, et notez de quel côté elle a tendance à se déporter.

2.

Relâchez la commande de déplacement.

3.

Si la machine se déporte vers la

gauche

, desserrez l'écrou de blocage

droit

et ajustez la vis de réglage de correction directionnelle à l'avant de la commande de

déplacement (Figure 55).

4.

Si la machine se déporte vers la

droite

, desserrez l'écrou de blocage

gauche

et ajustez la vis de réglage de correction directionnelle à l'avant de la commande

de déplacement (Figure 55).

1.

Vis de fixation

2.

Écrou de blocage

Figure 55

3.

Butée

5.

Répétez les opérations 1 à 4 jusqu'à ce que la machine

se déplace en ligne droite lorsque la commande de déplacement est en position avant maximale.

Important:

Vérifiez que les vis de réglage de la correction directionnelle touchent les butées en position avant maximale pour éviter une course excessive des pompes hydrauliques.

43

Entretien du système hydraulique

Remplacement du filtre hydraulique

Périodicité des entretiens:

Après les 8 premières heures de fonctionnement

Toutes les 200 heures

Important:

N'utilisez pas un filtre à huile de type automobile au risque d'endommager gravement le système hydraulique.

1.

Placez la machine sur une surface plane et horizontale.

2.

Abaissez les bras de chargeuse, arrêtez le moteur et enlevez la clé de contact.

3.

Ouvrez le couvercle d'accès arrière.

4.

Placez un bac de vidange sous le filtre (Figure 56).

1.

Filtre hydraulique

Figure 56

5.

Enlevez le filtre à huile usagé (Figure 56) et essuyez la

surface du joint de l'adaptateur.

6.

Appliquez une fine couche de liquide hydraulique sur le joint en caoutchouc du filtre de rechange.

7.

Montez le filtre de rechange sur l'adaptateur (Figure 56).

Tournez le filtre dans le sens horaire jusqu'à ce que le joint rejoigne l'adaptateur, puis donnez 3/4 de tour supplémentaire.

8.

Essuyez le liquide éventuellement répandu.

9.

Mettez le moteur en marche et laissez-le tourner environ deux minutes pour purger l'air du circuit.

10.

Coupez le moteur et recherchez les fuites éventuelles.

ATTENTION

Le liquide hydraulique qui s'échappe sous pression peut transpercer la peau et causer des blessures graves. Toute injection de liquide sous la peau requiert une intervention chirurgicale dans les heures qui suivent l'accident, réalisée par un médecin connaissant bien ce genre de blessure, pour

éviter le risque de gangrène.

• N'approchez pas les mains ou autres parties du corps des fuites en trou d'épingle ou des gicleurs d'où sort le liquide sous haute pression.

• Pour détecter les fuites hydrauliques, utilisez un morceau de carton ou de papier, jamais les mains.

11.

Vérifiez le niveau de liquide dans le réservoir hydraulique (voir

Contrôle du niveau de liquide hydraulique (page 20))

et faites l'appoint jusqu'à ce que le niveau atteigne le repère sur la jauge. Ne remplissez pas excessivement le réservoir.

12.

Refermez le couvercle d'accès arrière.

Vidange et remplacement du liquide hydraulique

Périodicité des entretiens:

Toutes les 400 heures/Une fois par an (la première échéance prévalant)

Spécifications de liquide hydraulique :

Utilisez un seul des liquides suivants dans le système hydraulique :

Liquide hydraulique/de transmission « Toro

Premium Transmission/Hydraulic Tractor Fluid »

(pour plus de renseignements, adressez-vous à votre concessionnaire Toro agréé)

Liquide hydraulique toutes saisons « Toro

Premium All Season Hydraulic Fluid »

(pour plus de renseignements, adressez-vous à votre concessionnaire

Toro agréé)

Si l'un ou l'autre des liquides Toro ci-dessus n'est pas disponible, vous pouvez utiliser un autre

liquide hydraulique universel pour tracteur (UTHF

), à condition que ce soit un produit

ordinaire à base de pétrole

. Les spécifications doivent rester dans la plage des caractéristiques matérielles et le liquide doit être conforme aux normes industrielles ci-dessous. Vérifiez auprès de votre fournisseur que l'huile est conforme à ces spécifications.

Remarque:

Toro décline toute responsabilité en cas de dommage causé par l'utilisation d'huiles de remplacement inadéquates. Utilisez uniquement des

44

produits provenant de fabricants réputés qui répondent de leur recommandations.

Propriétés physiques

Indice de viscosité, ASTM

D445 cSt à 40 ºC : 55 à 62 cSt à 100 ºC : 9,1 à 9,8

140 à 152 Indice de viscosité ASTM

D2270

Point d'écoulement, ASTM

D97

Normes industrielles

-37 à -43 ºC

API GL-4, AGCO Powerfluid 821 XL, Ford New Holland

FNHA-2-C-201.00, Kubota UDT, John Deere J20C, Vickers

35VQ25 et Volvo WB-101/BM.

Remarque:

De nombreuses huiles hydrauliques sont presque incolores, ce qui rend difficile la détection des fuites. Un additif colorant rouge pour huile hydraulique est disponible en bouteilles de 20 ml. Une bouteille suffit pour 15 à 22 l d'huile hydraulique. Vous pouvez commander ces bouteilles chez les concessionnaires Toro agréés (réf. 44-2500).

1.

Placez la machine sur une surface plane et horizontale.

2.

Ouvrez le capot.

3.

Montez le dispositif de blocage de vérin, arrêtez le moteur et enlevez la clé de contact.

4.

Laissez refroidir la machine complètement.

5.

Enlevez le bouchon et la jauge du réservoir hydraulique

(Figure 57).

Remarque:

Le bouchon de remplissage se trouve derrière le déflecteur avant. Pour y accéder plus facilement, enlevez le déflecteur.

1.

Bouchon de vidange

Figure 58

7.

Retirez le bouchon de vidange pour permettre à l'huile

de s'écouler dans le bac de vidange (Figure 58).

8.

Remettez et resserrez le bouchon de vidange quand toute l'huile s'est écoulée.

Remarque:

Débarrassez-vous de l'huile usagée dans un centre de recyclage agréé.

9.

Versez environ 45,4 l du liquide hydraulique spécifié dans le réservoir hydraulique ; voir

Contrôle du niveau de liquide hydraulique (page 20).

10.

Mettez le moteur en marche et laissez-le tourner quelques minutes.

11.

Arrêtez le moteur.

12.

Contrôlez le niveau d'huile hydraulique et faites l'appoint au besoin ; voir

Contrôle du niveau de liquide hydraulique (page 20).

13.

Fermez le capot.

Figure 57

1.

Goulot de remplissage

2.

Jauge

6.

Placer un grand bac de vidange (d'au moins 56 litres de capacité) sous le bouchon de vidange à l'avant de la

machine (Figure 58).

45

Contrôle des conduites hydrauliques

Périodicité des entretiens:

Toutes les 100 heures—Vérifiez que les conduites hydrauliques ne présentent pas de fuites, ne sont pas pliées, usées, détériorées par les conditions atmosphériques ou les produits chimiques, et que les supports de montage et les raccords ne sont pas desserrés. (Effectuez les réparations nécessaires avant d'utiliser la machine.)

Toutes les 1500 heures/Tous les 2 ans (la première

échéance prévalant)—Remplacez tous les flexibles hydrauliques mobiles.

ATTENTION

Le liquide hydraulique qui s'échappe sous pression peut transpercer la peau et causer des blessures graves. Toute injection de liquide sous la peau requiert une intervention chirurgicale dans les heures qui suivent l'accident, réalisée par un médecin connaissant bien ce genre de blessure, pour éviter le risque de gangrène.

• N'approchez pas les mains ou autres parties du corps des fuites en trou d'épingle ou des gicleurs d'où sort le liquide sous haute pression.

• Pour détecter les fuites hydrauliques, utilisez un morceau de carton ou de papier, jamais les mains.

Nettoyage

Nettoyage des débris accumulés sur la machine

Périodicité des entretiens:

À chaque utilisation ou une fois par jour

Important:

Le moteur peut surchauffer et être endommagé si vous utilisez la machine alors que les déflecteurs sont obstrués et/ou les carénages de refroidissement sont déposés.

1.

Placez la machine sur une surface plane et horizontale, abaissez les bras de la chargeuse et arrêtez le moteur.

2.

Enlevez la clé et laissez refroidir le moteur.

3.

Ouvrez le capot.

4.

Enlevez les débris éventuellement accumulés sur les déflecteurs avant et latéraux.

5.

Essuyez le filtre à air pour enlever les débris.

6.

À l'aide d'une brosse ou d'air comprimé, enlevez les débris accumulés sur le moteur et les ailettes du refroidisseur d'huile.

Important:

Il est préférable d'éliminer la poussière à l'air comprimé plutôt qu'à l'eau. Si vous utilisez de l'eau, évitez tout contact avec les

éléments électriques et les vannes hydrauliques.

N'utilisez pas un jet à haute pression, au risque d’endommager le circuit électrique et les vannes hydrauliques, ou d’enlever la graisse.

7.

Enlevez les débris accumulés sur l'ouverture du capot, le silencieux et les écrans thermiques.

8.

Fermez le capot.

Nettoyage du châssis

Périodicité des entretiens:

Toutes les 100 heures—Vérifiez l'encrassement du châssis.

Avec le temps, le châssis s'encrasse sous le moteur et doit

être nettoyé. Pour cette raison, ouvrez régulièrement le capot et inspectez la zone au-dessous du moteur à l'aide d'une torche. Si les débris sont accumulés sur 2,5 à 5 cm d'épaisseur, demandez à un réparateur agréé de déposer l'arrière de la machine, le réservoir de carburant et la batterie, et de laver le châssis.

46

Remisage

1.

Abaissez les bras de chargeuse, arrêtez le moteur et enlevez la clé de contact.

2.

Nettoyez parfaitement toute la machine.

Important:

La machine peut être lavée à l'eau avec un détergent doux. N'utilisez pas de jet à haute pression. N'utilisez pas trop d'eau, surtout près du panneau de commande, du moteur, des pompes hydrauliques et des moteurs électriques.

3.

Effectuez l'entretien du filtre à air (voir Entretien du filtre à air).

4.

Graissez la machine (voir Graissage de la machine).

5.

Changez l'huile du carter moteur (voir Vidange de l'huile moteur et remplacement du filtre à huile).

6.

Chargez la batterie (voir Entretien de la batterie).

7.

Contrôlez et réglez la tension des chenilles (voir

Réglage de la tension des chenilles).

8.

Contrôlez et resserrez tous les boulons, écrous et vis.

Réparez ou remplacez toute pièce endommagée.

9.

Peignez toutes les surfaces métalliques éraflées ou mises à nu. Une peinture pour retouches est disponible chez les concessionnaires-réparateurs agréés.

10.

Remisez la machine dans un endroit propre et sec, comme un garage ou une remise. Enlevez la clé de contact et rangez-la en lieu sûr.

11.

Couvrez la machine pour la protéger et la garder propre.

47

Dépistage des défauts

Problème

Le démarreur ne fonctionne pas.

Le démarreur fonctionne, mais le moteur ne démarre pas.

.

.

.

.

1. Mauvaise procédure de démarrage

2. Le réservoir de carburant est vide.

3. Le robinet d'arrivée de carburant est fermé.

4. Impuretés, eau ou carburant altéré, ou mauvais type de carburant dans le système d'alimentation.

5. Conduite d'alimentation bouchée.

6. Air dans le carburant.

7. Bougies de préchauffage défaillantes.

8. Démarreur trop lent.

9. Les éléments du filtre à air sont

.

10

11

12

13

14

Cause possible

encrassés.

Le filtre à carburant est colmaté.

Mauvais type de carburant pour usage

à basses températures.

Faible compression.

Défaillance des injecteurs ou de la pompe.

Le solénoïde ETR est cassé.

Mesure corrective

1. Les connexions électriques sont corrodées ou desserrées.

1. Contrôlez le bon contact des connexions électriques.

2. Un fusible a grillé ou est mal serré.

3. La batterie est déchargée.

2. Corrigez ou remplacez le fusible.

3. Rechargez ou remplacez la batterie.

4. Le relais ou le contact est endommagé.

4. Adressez-vous à un concessionnaireréparateur agréé.

5. Démarreur ou solénoïde de démarreur défectueux.

6. Composants internes du moteur grippés.

5. Adressez-vous à un concessionnaireréparateur agréé.

6. Adressez-vous à un concessionnaireréparateur agréé.

1. (voir Démarrage et arrêt du moteur).

2. Faites le plein de carburant frais.

3. Ouvrez le robinet d'arrivée de carburant.

4. Vidangez et rincez le circuit d'alimentation, puis faites le plein de carburant frais.

5. Nettoyez ou remplacez.

6. Purgez les injecteurs et vérifiez l'étanchéité des raccords de flexibles et des branchements entre le réservoir de carburant et le moteur.

7. Vérifiez le fusible, les bougies et le câblage.

8. Vérifiez la batterie, la viscosité de l'huile et le démarreur (contactez votre concessionnaire-réparateur agréé).

9. Faites l'entretien des éléments du filtre

à air.

.

10 Remplacez le filtre à carburant.

.

11 Vidangez le circuit d'alimentation et changez le filtre à carburant. Faites le plein de carburant de la qualité voulue pour la température ambiante. Vous devrez peut-être réchauffer la machine entière.

.

12 Adressez-vous à un concessionnaireréparateur agréé.

.

13 Adressez-vous à un concessionnaireréparateur agréé.

.

14 Adressez-vous à un concessionnaireréparateur agréé.

48

Problème

Le moteur démarre, mais s'arrête aussitôt.

Le moteur tourne, mais cogne et a des ratés.

Le moteur ne tourne pas au ralenti.

1. L'évent du réservoir de carburant est bouché.

Cause possible

2. Impuretés ou eau dans le circuit d'alimentation.

3. Le filtre à carburant est colmaté.

4. Air dans le carburant.

5. Mauvais type de carburant pour usage

à basses températures.

6. Le pare-étincelles est colmaté.

7. La pompe d'alimentation est défectueuse.

1. Impuretés, eau ou carburant altéré, ou mauvais type de carburant dans le système d'alimentation.

2. Le moteur surchauffe.

3. Air dans le carburant.

4. Les injecteurs sont défectueux.

5. Faible compression

6. Calage de la pompe d'injection incorrect.

7. Calaminage excessif.

8. Usure ou dégât interne.

1. L'évent du réservoir de carburant est bouché.

2. Impuretés, eau ou carburant altéré, ou mauvais type de carburant dans le système d'alimentation.

3. Les éléments du filtre à air sont encrassés.

4. Le filtre à carburant est colmaté.

5. Air dans le carburant.

6. La pompe d'alimentation est défectueuse.

7. Faible compression

Mesure corrective

1. Desserrez le bouchon. Si le moteur tourne alors que le bouchon est desserré, remplacez le bouchon.

2. Vidangez et rincez le circuit d'alimentation, puis faites le plein de carburant frais.

3. Remplacez le filtre à carburant.

4. Purgez les injecteurs et vérifiez l'étanchéité des raccords de flexibles et des branchements entre le réservoir de carburant et le moteur.

5. Vidangez le circuit d'alimentation et changez le filtre à carburant. Faites le plein de carburant de la qualité voulue pour la température ambiante.

6. Nettoyez ou remplacez le pare-étincelles.

7. Adressez-vous à un concessionnaireréparateur agréé.

1. Vidangez et rincez le circuit d'alimentation, puis faites le plein de carburant frais.

2. Reportez-vous à la rubrique Le moteur surchauffe.

3. Purgez les injecteurs et vérifiez l'étanchéité des raccords de flexibles et des branchements entre le réservoir de carburant et le moteur.

4. Adressez-vous à un concessionnaireréparateur agréé.

5. Adressez-vous à un concessionnaireréparateur agréé.

6. Adressez-vous à un concessionnaireréparateur agréé.

7. Adressez-vous à un concessionnaireréparateur agréé.

8. Adressez-vous à un concessionnaireréparateur agréé.

1. Desserrez le bouchon. Si le moteur tourne alors que le bouchon est desserré, remplacez le bouchon.

2. Vidangez et rincez le circuit d'alimentation, puis faites le plein de carburant frais.

3. Faites l'entretien des éléments du filtre

à air.

4. Remplacez le filtre à carburant.

5. Purgez les injecteurs et vérifiez l'étanchéité des raccords de flexibles et des branchements entre le réservoir de carburant et le moteur.

6. Adressez-vous à un concessionnaireréparateur agréé.

7. Adressez-vous à un concessionnaireréparateur agréé.

49

Problème

Le moteur surchauffe.

L'échappement produit une fumée noire abondante.

L'échappement produit une fumée blanche abondante.

Cause possible

2. Basse température du moteur.

3. Les bougies de préchauffage sont défaillantes.

4. Calage de la pompe d'injection incorrect.

5. Les injecteurs sont défectueux.

6. Faible compression

Mesure corrective

1. Niveau de liquide de refroidissement bas.

2. Restriction du débit d'air au radiateur.

1. Vérifiez et rajoutez du liquide.

3. Niveau d'huile incorrect dans le carter moteur.

4. Charge excessive.

5. Mauvais type de carburant dans le circuit d'alimentation.

6. Le thermostat est défectueux.

7. La courroie de ventilateur est usée ou cassée.

8. Calage de l'injection incorrect.

2. Examinez et nettoyez les protections latérales à chaque utilisation.

3. Faites l'appoint ou vidangez pour amener le niveau au repère maximum.

4. Réduisez la charge ; rétrogradez.

5. Vidangez et rincez le circuit d'alimentation, puis faites le plein de carburant frais.

6. Adressez-vous à un concessionnaireréparateur agréé.

7. Adressez-vous à un concessionnaireréparateur agréé.

8. Adressez-vous à un concessionnaireréparateur agréé.

9. Adressez-vous à un réparateur agréé.

9. Pompe de liquide de refroidissement défectueuse.

1. Charge excessive.

1. Réduisez la charge ; rétrogradez.

2. Les éléments du filtre à air sont encrassés.

3. Mauvais type de carburant dans le circuit d'alimentation.

2. Faites l'entretien des éléments du filtre

à air.

3. Vidangez le circuit d'alimentation et refaites le plein de carburant spécifié.

4. Calage de la pompe d'injection incorrect.

4. Adressez-vous à un concessionnaireréparateur agréé.

5. La pompe d'injection est endommagée.

5. Adressez-vous à un concessionnaireréparateur agréé.

6. Les injecteurs sont défectueux.

6. Adressez-vous à un concessionnaireréparateur agréé.

1. La clé a été tournée en position de

Démarrage avant l'extinction du témoin de préchauffage.

1. Tournez la clé en position de marche et attendez l'extinction du témoin de préchauffage avant de mettre le moteur en marche.

2. Vérifiez le thermostat.

3. Vérifiez le fusible, les bougies et le câblage.

4. Adressez-vous à un concessionnaireréparateur agréé.

5. Adressez-vous à un concessionnaireréparateur agréé.

6. Adressez-vous à un concessionnaireréparateur agréé.

50

Problème

Le moteur perd de la puissance.

La machine ne se déplace pas.

Cause possible Mesure corrective

1. Charge excessive du moteur.

1. Réduisez la vitesse de déplacement.

2. Niveau d'huile incorrect dans le carter moteur.

3. Les éléments du filtre à air sont encrassés.

4. Impuretés, eau ou carburant altéré, ou mauvais type de carburant dans le système d'alimentation.

5. Le moteur surchauffe.

6. Le pare-étincelles est colmaté.

7. Air dans le carburant.

8. Faible compression

2. Faites l'appoint ou vidangez pour amener le niveau au repère maximum.

3. Faites l'entretien des éléments du filtre

à air.

4. Vidangez et rincez le circuit d'alimentation, puis faites le plein de carburant frais.

5. Reportez-vous à la rubrique Le moteur surchauffe.

6. Nettoyez ou remplacez le pare-étincelles.

7. Purgez les injecteurs et vérifiez l'étanchéité des raccords de flexibles et des branchements entre le réservoir de carburant et le moteur.

8. Adressez-vous à un concessionnaireréparateur agréé.

9. L'évent du réservoir de carburant est bouché.

.

10 Calage de la pompe d'injection incorrect.

.

9. Adressez-vous à un concessionnaire-

10 réparateur agréé.

Adressez-vous à un concessionnaireréparateur agréé.

.

11 La pompe d'injection est endommagée.

11

.

Adressez-vous à un réparateur agréé.

1. Le frein de stationnement est serré.

2. Niveau de liquide hydraulique bas.

3. Les vannes de remorquage sont ouvertes.

4. Pompe et/ou moteur de roue endommagé.

5. Clapet de décharge endommagé.

1. Desserrez le frein de stationnement.

2. Faites l'appoint de liquide hydraulique.

3. Fermez les vannes de remorquage.

4. Adressez-vous à un réparateur agréé.

5. Adressez-vous à un concessionnaireréparateur agréé.

51

Schémas

G007388

Schéma électrique (Rev. B)

52

Schéma hydraulique (Rev. A)

53

Remarques:

54

Remarques:

55

Garantie du matériel utilitaire compact Toro

Garantie limitée d'un an

Produits CUE

Conditions et produits couverts

The Toro® Company et sa filiale, Toro Warranty Company, en vertu d'un accord mutuel, certifient conjointement que votre matériel utilitaire compact Toro (le « Produit ») ne présente aucun défaut de matériau ou vice de fabrication. Durées de la garantie à partir de la date d'achat :

Produits Période de garantie

Chargeuses, trancheuses, dessoucheuses, déchiqueteuses, fendeuses de bûches et accessoires

Moteurs Kohler

Tous autres moteurs

Tous les ans ou toutes les 1 000 heures de fonctionnement, la première

échéance prévalant

3 ans

2 ans

Lorsqu'une condition couverte par la garantie existe, nous nous engageons à réparer le Produit gratuitement, frais de diagnostic, main-d'œuvre et pièces compris.

Comment faire intervenir la garantie

Si vous pensez que votre produit Toro présente un vice de matériau ou de fabrication, procédez comme suit :

1.

Demandez à un concessionnaire-réparateur de matériel utilitaire compact (CUE) Toro agréé de prendre en charge votre produit. Pour trouver le concessionnaire-réparateur le plus proche, consultez notre site web à www.Toro.com. Vous pouvez aussi téléphoner gratuitement au service client de Toro au 888-865-5676 (États-Unis) ou 888-865-5691 (Canada).

2.

Lorsque vous vous rendez chez le concessionnaire-réparateur, apportez le produit et une preuve d'achat (reçu).

3.

Si, pour une raison quelconque, vous n'êtes pas satisfait du diagnostic de votre concessionnaire-réparateur ou des conseils prodigués, n'hésitez pas à nous contacter à l'adresse suivante :

LCB Customer Care Department

Toro Warranty Company

8111 Lyndale Avenue South

Bloomington, MN 55420-1196, États-Unis

Numéro vert : 888-865-5676 (aux États-Unis)

Numéro vert : 888-865-5691 (au Canada)

Responsabilités du propriétaire

L'entretien de votre produit Toro doit être conforme aux procédures décrites dans le

Manuel de l'utilisateur

. Cet entretien courant est à vos frais, qu'il soit effectué par vous-même ou par un concessionnaire-réparateur. Les pièces à remplacer dans le cadre de l'entretien courant (« Pièces de rechange ») seront couvertes par la garantie jusqu'à la date du premier remplacement prévu. Ne pas effectuer les entretiens et réglages requis peut constituer un motif de rejet d'une déclaration au titre de la garantie.

Ce que la garantie ne couvre pas

Les défaillances ou anomalies de fonctionnement survenant au cours de la période de garantie ne sont pas toutes dues à des défauts de matériaux ou des vices de fabrication. Cette garantie expresse ne couvre pas :

Les défaillances du produit dues à l'utilisation de pièces qui ne sont pas d'origine ou au montage et à l'utilisation d'accessoires ajoutés, modifiés ou non approuvés

Les défaillances du Produit dues au non-respect du programme d'entretien et/ou des réglages requis

Les défaillances du Produit dues à une utilisation abusive, négligente ou dangereuse

Les pièces non durables, sauf si elles sont défectueuses. Par exemple, les pièces consommées ou usées durant le fonctionnement normal du Produit, notamment mais pas exclusivement dents, louchets, lames, bougies, pneus, chenilles, filtres, chaînes, etc.

Les défaillances dues à une influence extérieure. Les éléments constituant une influence extérieure comprennent, sans y être limités, les conditions atmosphériques, les pratiques de remisage, la contamination, l'utilisation de liquides de refroidissement, lubrifiants, additifs ou produits chimiques, etc. non agréés.

Les éléments sujets à usure normale. L'usure normale comprend, mais pas exclusivement, l'usure des surfaces peintes, les autocollants ou vitres rayés, etc.

Toute pièce couverte par une garantie fabricant séparée

Les frais de prise à domicile et de livraison.

Conditions générales

La réparation par un concessionnaire réparateur de matériel utilitaire compact (CUE) Toro agréé est le seul dédommagement auquel cette garantie donne droit.

The Toro® Company et Toro Warranty Company déclinent toute responsabilité en cas de dommages secondaires ou indirects liés à l'utilisation des produits Toro couverts par cette garantie, notamment quant aux coûts et dépenses encourus pour se procurer un équipement ou un service de substitution durant une période raisonnable pour cause de défaillance ou d'indisponibilité en attendant la réparation sous garantie. Toutes les garanties implicites de qualité marchande et d'aptitude à l'emploi sont limitées à la durée de la garantie expresse. L'exclusion de la garantie des dommages secondaires ou indirects, ou les restrictions concernant la durée de la garantie implicite, ne sont pas autorisées dans certains états et peuvent donc ne pas s'appliquer dans votre cas.

Cette garantie vous accorde des droits spécifiques, auxquels peuvent s'ajouter d'autres droits qui varient selon les états.

Il n'existe aucune autre garantie expresse, à part la garantie du moteur et la garantie du système antipollution mentionnées ci-dessous, le cas

échéant. Le système antipollution de votre Produit peut être couvert par une garantie séparée répondant aux exigences de l'agence américaine de défense de l'environnement (EPA) ou de la direction californienne des ressources atmosphériques (CARB). Les limitations d'heures susmentionnées ne s'appliquent pas à la garantie du système antipollution.

Pour de plus amples détails, reportez-vous à la Déclaration de garantie de conformité à la réglementation antipollution de Californie fournie avec votre Produit ou figurant dans la documentation du constructeur du moteur.

Autres pays que les États-Unis et le Canada

Pour les produits Toro exportés des États-Unis ou du Canada, demandez à votre distributeur (concessionnaire) Toro la police de garantie applicable dans votre pays, région ou état. Si, pour une raison quelconque, vous n'êtes pas satisfait des services de votre distributeur, ou si vous avez du mal à vous procurer les informations de garantie, adressez-vous à l'importateur Toro. En dernier recours, vous pouvez nous contacter à Toro Warranty Company.

374-0261 Rev B

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Related manuals

Download PDF

advertisement

Table of contents
