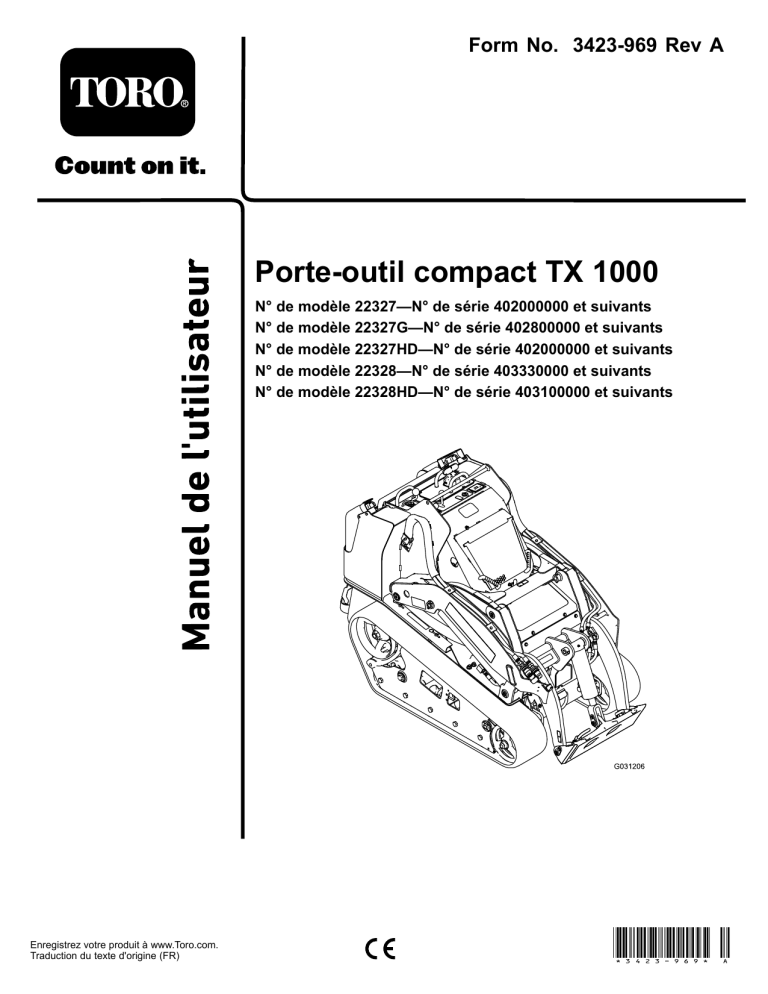

Form No. 3423-969 Rev A

Porte-outil compact TX 1000

N° de modèle 22327—N° de série 402000000 et suivants

N° de modèle 22327G—N° de série 402800000 et suivants

N° de modèle 22327HD—N° de série 402000000 et suivants

N° de modèle 22328—N° de série 403330000 et suivants

N° de modèle 22328HD—N° de série 403100000 et suivants

Enregistrez votre produit à www.Toro.com.

Traduction du texte d'origine (FR)

*3423-969* A

Ce produit est conforme à toutes les directives européennes pertinentes. Pour plus de renseignements, reportez-vous à la Déclaration de conformité spécifique du produit fournie séparément.

Vous commettez une infraction à la section 4442 ou

4443 du Code des ressources publiques de Californie si vous utilisez cette machine dans une zone boisée, broussailleuse ou recouverte d'herbe à moins d'équiper le moteur d'un pare-étincelles, tel que défini

à la section 4442, maintenu en bon état de marche, ou à moins de construire, équiper et entretenir le moteur de manière à prévenir les incendies.

Le Manuel du propriétaire du moteur ci-joint est fourni à titre informatif concernant la réglementation de l'Agence américaine pour la protection de l'environnement (EPA) et la réglementation antipollution de l'état de Californie relative aux systèmes antipollution, à leur entretien et à leur garantie. Vous pouvez vous en procurer un nouvel exemplaire en vous adressant au constructeur du moteur.

ATTENTION

CALIFORNIE

Proposition 65 - Avertissement

L'état de Californie considère les gaz d'échappement des moteurs diesel et certains de leurs composants comme susceptibles de provoquer des cancers, des malformations congénitales et autres troubles de la reproduction.

Les bornes de la batterie et accessoires connexes contiennent du plomb et des composés de plomb. L'état de

Californie considère ces substances chimiques comme susceptibles de provoquer des cancers et des troubles de la reproduction. Lavez-vous les mains après avoir manipulé la batterie.

L'utilisation de ce produit peut entraîner une exposition à des substances chimiques considérées pas l'état de

Californie comme capables de provoquer des cancers, des anomalies congénitales ou d'autres troubles de la reproduction.

Cette machine est un porte-outil compact prévu pour transporter la terre et les autres matériaux utilisés pour les travaux de paysagement et de construction.

Elle est conçue pour fonctionner avec un large choix d'outils spécialisés.

Lisez attentivement cette notice pour apprendre à utiliser et entretenir correctement votre produit, et

éviter de l'endommager ou de vous blesser. Vous êtes responsable de l'utilisation sûre et correcte du produit.

Vous pouvez contacter Toro directement sur www.Toro.com pour tout document de formation

à la sécurité et à l'utilisation des produits, pour tout renseignement concernant un produit ou un accessoire, pour obtenir l'adresse des concessionnaires ou pour enregistrer votre produit.

Pour obtenir des prestations de service, des pièces Toro d'origine ou des renseignements complémentaires, munissez-vous des numéros de modèle et de série du produit et contactez un concessionnaire-réparateur agréé ou le service client

Toro. La

Figure 1

indique l'emplacement des numéros de modèle et de série sur le produit. Inscrivez les numéros dans l'espace réservé à cet effet.

Important:

Avec votre appareil mobile, vous pouvez scanner le code QR sur l'autocollant du numéro de série (le cas échéant) afin d'accéder aux informations sur la garantie, les pièces détachées et autres renseignements sur le produit.

g239557

Figure 1

1.

Emplacement des numéros de modèle et de série

Introduction

© 2018—The Toro® Company

8111 Lyndale Avenue South

Bloomington, MN 55420

2

Contactez-nous sur www.Toro.com.

Imprimé aux États-Unis

Tous droits réservés

N° de modèle

N° de série

Les mises en garde de ce manuel soulignent des dangers potentiels et sont signalées par le symbole

de sécurité ( Figure 2

), qui indique un danger pouvant entraîner des blessures graves ou mortelles si les précautions recommandées ne sont pas respectées.

Figure 2

Symbole de sécurité g000502

Ce manuel utilise deux termes pour faire passer des renseignements essentiels.

Important

, pour attirer l'attention sur des renseignements mécaniques spécifiques et

Remarque

, pour insister sur des renseignements d'ordre général méritant une attention particulière.

Table des matières

Sécurité .................................................................... 4

Consignes de sécurité générales........................ 4

Autocollants de sécurité et d'instruction .............. 5

Vue d'ensemble du produit ...................................... 10

Commandes .................................................... 10

Affichage des messages ............................... 13

Caractéristiques techniques ............................ 14

Outils et accessoires......................................... 15

Avant l'utilisation .................................................. 15

Contrôles de sécurité avant l'utilisation ............. 15

Ajout de carburant ............................................ 16

Procédures d'entretien quotidien ...................... 17

Pendant l'utilisation ............................................. 17

Sécurité pendant l'utilisation ............................. 17

Démarrage du moteur....................................... 19

Conduire la machine......................................... 19

Arrêt du moteur................................................. 19

Utilisation des accessoires ............................... 19

Après l'utilisation ................................................. 21

Sécurité après l'utilisation ................................. 21

Déplacement d'une machine en panne ............. 22

Transport de la machine ................................... 22

Levage de la machine....................................... 24

Entretien ................................................................. 25

Programme d'entretien recommandé .................. 25

Procédures avant l'entretien ................................ 26

Consignes de sécurité pendant l'entretien ...................................................... 26

Utilisation des dispositifs de blocage des vérins ............................................................ 26

Accès aux composants internes ....................... 27

Lubrification ......................................................... 29

Graissage de la machine .................................. 29

Entretien du moteur ............................................. 30

Sécurité du moteur ........................................... 30

Entretien du filtre à air ....................................... 30

Contrôle du niveau, vidange de l'huile moteur et remplacement du filtre à huile .............................................................. 31

Entretien du système d'alimentation .................... 34

Vidange du filtre à carburant/séparateur d'eau ............................................................. 34

Remplacement de la cartouche du filtre à carburant et du filtre en ligne ......................... 34

Contrôle des conduites et raccords d'alimentation................................................ 35

Purge du circuit d'alimentation .......................... 35

Vidange des réservoirs de carburant................. 35

Entretien du système électrique ........................... 35

Consignes de sécurité relatives au système

électrique ...................................................... 35

Entretien de la batterie...................................... 35

Entretien des fusibles ....................................... 39

Entretien du système d'entraînement .................. 40

Entretien des chenilles...................................... 40

Entretien du système de refroidissement ............. 45

Consignes de sécurité relatives au système de refroidissement ........................................ 45

Entretien du circuit de refroidissement .............. 45

Entretien des freins ............................................. 46

Essai du frein de stationnement ........................ 46

Entretien des commandes ................................... 47

Réglage des commandes ................................. 47

Entretien du système hydraulique ........................ 47

Consignes de sécurité relatives au système hydraulique ................................................... 47

Liquides hydrauliques spécifiés ........................ 47

Contrôle du niveau de liquide hydraulique ................................................... 48

Remplacement du filtre hydraulique.................. 49

Vidange du liquide hydraulique ......................... 49

Nettoyage ............................................................ 50

Nettoyage des débris........................................ 50

Nettoyage du châssis ....................................... 51

Remisage ............................................................... 51

Consignes de sécurité pour le remisage............ 51

Remisage ......................................................... 51

Dépistage des défauts ............................................ 52

Schémas ................................................................. 56

3

Sécurité

DANGER

Des conduites peuvent être enfouies dans la zone de travail. Vous pouvez provoquer une explosion ou vous électrocuter si vous les touchez en creusant.

Marquez au préalable l'emplacement des lignes ou conduites enfouies dans la zone de travail, et ne creusez pas à ces endroits.

Contactez le service de marquage ou la compagnie de service public local(e) pour faire marquer le terrain (par exemple, appelez le service de marquage national au 811 pour

États-Unis ou au 1100 pour l'Australie).

Consignes de sécurité générales

Respectez toujours toutes les consignes de sécurité pour éviter des blessures graves ou mortelles.

L'utilisation de ce produit à d'autres fins que celle qui est prévue peut être dangereuse pour vous-même et pour les personnes à proximité.

Ne transportez jamais de charge quand les bras sont levés ; transportez toujours les charges près du sol.

Les pentes augmentent significativement les risques de perte de contrôle et de basculement de la machine pouvant entraîner des accidents graves, voire mortels. L'utilisation de la machine sur une pente, quelle qu'elle soit, ou sur un terrain accidenté, demande une attention particulière.

Travaillez toujours dans le sens de la pente (en montant ou en descendant), le côté le plus lourd de la machine étant en amont et la charge près du sol. La répartition du poids varie selon les accessoires montés. Quand le godet est vide, l'arrière de la machine est le point le plus lourd ; lorsqu'il est plein, l'avant de la machine devient plus lourd. La plupart des accessoires alourdissent l'avant de la machine.

Marquez au préalable l'emplacement des lignes, conduites ou autres objets enfouis dans la zone de travail, et ne creusez pas à ces endroits.

Vous devez lire et comprendre le contenu de ce

Manuel de l'utilisateur

avant de démarrer le moteur.

Accordez toute votre attention à l'utilisation de la machine. Ne faites rien d’autre qui puisse vous distraire, au risque de causer des dommages corporels ou matériels.

Ne confiez jamais l'utilisation de la machine à des enfants ou à des personnes non qualifiées.

N'approchez jamais les mains ou les pieds des composants et accessoires mobiles.

N'utilisez pas la machine s'il manque des capots ou d'autres dispositifs de protection, ou s'ils sont endommagés.

Tenez tout le monde et tous les animaux à une distance suffisante de la machine.

Arrêtez la machine, coupez le moteur et enlevez la clé avant d'effectuer un entretien, de faire le plein de carburant ou d'éliminer une obstruction sur la machine.

L'usage ou l'entretien incorrect de cette machine peut occasionner des accidents. Pour réduire les risques d'accidents et de blessures, respectez les consignes de sécurité qui suivent. Tenez toujours compte des mises en garde signalées par le symbole de sécurité

( ) et la mention Prudence, Attention ou Danger. Le non respect de ces instructions peut entraîner des blessures graves ou mortelles.

Vous trouverez d'autres consignes de sécurité, le cas

échéant, en vous reportant aux sections respectives dans ce manuel.

4

Autocollants de sécurité et d'instruction

Des autocollants de sécurité et des instructions bien visibles par l'opérateur sont placés près de tous les endroits potentiellement dangereux. Remplacez tout autocollant endommagé ou manquant.

decalbatterysymbols

Symboles utilisés sur la batterie

Certains ou tous les symboles suivants figurent sur la batterie.

1.

2.

Restez à distance des flammes nues ou des

étincelles, et ne fumez pas

3.

4.

5.

Risque d'explosion

Liquide caustique/risque de brûlure chimique

Portez une protection oculaire.

Lisez le

Manuel de l'utilisateur

.

6.

Tenez tout le monde à une distance suffisante de la batterie.

7.

Portez une protection oculaire ; les gaz explosifs peuvent causer la cécité et d'autres blessures.

8.

L'acide de la batterie peut causer la cécité ou des brûlures graves.

9.

Rincez immédiatement les yeux avec de l'eau et consultez un médecin rapidement.

10.

Contient du plomb – ne mettez pas au rebut

93-9084

1.

Point de levage/point d'attache

115-2047

1.

Attention – ne touchez pas la surface chaude.

decal93-9084 decal115-2047 decal93-6681

93-6681

1.

Risque de coupure/mutilation par le ventilateur – ne vous approchez pas des pièces mobiles.

decal115-4855

115-4855

1.

Surface chaude – portez des gants de protection pour manipuler les raccords hydrauliques et lisez le

Manuel de l'utilisateur

pour apprendre le maniement correct des composants hydrauliques

93-7814

1.

Risque de coincement dans la courroie – ne vous approchez pas des pièces mobiles.

decal93-7814 decal115-4858

115-4858

1.

Risque d'écrasement des mains ou des pieds – installez le dispositif de blocage de vérin.

115-4865

1.

Liquide de refroidissement moteur

2.

Lisez le

Manuel de l'utilisateur

.

decal115-4865

5

decal117-3276

117-3276

1.

Liquide de refroidissement du moteur sous pression

2.

Risque d'explosion – lisez le

Manuel de l'utilisateur

.

3.

Attention – ne touchez pas la surface chaude.

4.

Attention – lisez le

Manuel de l'utilisateur

.

decal120-0625

120-0625

1.

Point de pincement des mains – n'approchez pas les mains.

decal130-7637

130-7637

1.

Témoin clignotant –

Température du liquide de refroidissement

2.

Témoin continu – Pression d'huile moteur

3.

Témoin clignotant –

Bougie de préchauffage

4.

Témoin continu – avertissement de batterie

5.

Compteur horaire

6.

Démarrage du moteur

7.

Frein de stationnement desserré

8.

Point mort de la commande de déplacement

9.

Point mort du levier auxiliaire decal130-2836

130-2836

1.

Risque d'écrasement et de coupure – ne vous approchez pas de l'accessoire ni bras de levage.

decal131-0709

131-0709

1.

Frein de stationnement serré

2.

Frein de stationnement desserré decal131-0711

131-0711

1.

Risque d'écrasement – tenez-vous à l'écart des points de pincement et des pièces d'actionnement.

6

decal131-8026

131-8026

1.

Alimentation de la batterie

– déconnexion

2.

Sous tension

3.

Hors tension

4.

Lisez le

Manuel de l'utilisateur

.

1.

Arrêt du moteur

2.

Moteur en marche decal137-9030

137-9030

3.

Démarrage du moteur decal133-8056

133-8056

1.

Lisez le

Manuel de l'utilisateur

.

decal136-5750

136-5750

2.

Guide de bloc de tension

7

131-0597

decal131-0597

1.

Déplacement en marche avant

2.

Virage à droite

131-0708

3.

Déplacement en marche arrière

4.

Virage à gauche decal131-0708

8

decal131-0710

131-0710

1.

.

2.

Attention – suivez une formation appropriée avant d'utiliser la machine.

3.

4.

5.

Attention – lisez le

Manuel de l'utilisateur

Attention – portez des protecteurs d'oreilles.

Attention – serrez le frein de stationnement, abaissez l'accessoire au sol, coupez le moteur et enlevez la clé de contact avant de quitter la machine.

Risque d'électrocution par des câbles électriques – vérifiez qu'aucun câble électrique n'est présent dans la zone de travail avant d'utiliser la machine.

6.

Risque d'écrasement – restez à l'écart des points de pincement ; lisez le

Manuel de l'utilisateur

avant d'effectuer des entretiens ou des révisions.

7.

Risque de coupure/sectionnement des mains ou des pieds – attendez l'arrêt de toutes les pièces mobiles avant d'effectuer des entretiens ; ne vous approchez pas des pièces mobiles ; laissez toutes le protections en place.

8.

Risque d'explosion ; risque d'électrocution – appelez la ligne d'assistance des services publics locaux avant de commencer

à travailler.

9.

Risque d'écrasement – ne vous approchez pas de l’accessoire pendant le fonctionnement de la machine ; n'autorisez personne à s'approcher de la machine.

10.

Risque de renversement – abaissez toujours l’accessoire pour monter ou descendre une pente ; ne conduisez jamais la machine sur une pente avec l’accessoire levé ; travaillez toujours en maintenant le côté le plus lourd de la machine en amont ; transportez toujours les charges près du sol ; n'actionnez jamais les leviers de commande sèchement, faites-le d'un mouvement régulier.

11.

Risque de renversement – ne prenez pas de virages rapides ; regardez toujours derrière vous avant de faire marche arrière.

1.

Prise de courant

2.

Liquide hydraulique – petite vitesse

3.

Liquide hydraulique – grande vitesse

4.

Liquide hydraulique – point mort

5.

Liquide hydraulique – marche avant

6.

Liquide hydraulique – marche arrière

136-5824

7.

Régime moteur

8.

Abaissement/flottement de l'accessoire

9.

Inclinaison avant de l'accessoire

10.

Levage de l'accessoire

11.

Inclinaison arrière de l'accessoire

12.

Verrou du levier decal136-5824

9

Vue d'ensemble du produit

Commandes

Avant de mettre le moteur en marche et d'utiliser la machine, familiarisez-vous avec toutes les commandes (

Figure 4

).

Panneau de commande

g031208 g259644

4.

Obturateur

5.

Levier de commande hydraulique auxiliaire

Figure 4

1.

Affichage des messages

2.

Prise de courant

3.

Barre de référence

6.

Commande d'accélérateur

7.

Commutateur d'allumage

8.

Commande de déplacement

9.

Levier de commande des bras de chargeuse/d'inclinaison de l'accessoire

10.

Verrou des bras de chargeuse

Commutateur d'allumage

Le commutateur d'allumage sert à démarrer et arrêter le moteur, et comporte 3 positions :

ARRÊT

,

CONTACT et

DÉMARRAGE

. Voir

Démarrage du moteur (page 19)

.

Commande d'accélérateur

Déplacez la commande en avant pour augmenter le régime moteur, et en arrière pour le diminuer.

g259625

1.

Capot

2.

Raccords hydrauliques auxiliaires

3.

Plaque de montage

4.

Chenille

5.

Bras de chargeuse

6.

Vérin de levage

Figure 3

7.

Point d'attache/de levage

8.

Jauge de carburant

9.

Panneau de commande

10.

Commande de blocage du système hydraulique auxiliaire

11.

Plate-forme de l'utilisateur

12.

Frein de stationnement

Barre de référence

Lorsque vous conduisez la machine, servez-vous de la barre de référence comme poignée et point de levier pour contrôler le déplacement et le levier de commande hydraulique auxiliaire. Pour garder le contrôle de la machine, gardez toujours les mains sur la barre de référence pendant les manœuvres.

10

Commande de déplacement

Pour tourner à droite, tournez la commande de

déplacement dans le sens horaire ( Figure 8

).

g259646

Figure 5

1.

Barre de référence

2.

Commande de déplacement

Pour vous déplacer en marche avant, poussez la commande de déplacement en avant (

Figure 6 ).

Figure 8

g259649

Pour tourner à gauche, tournez la commande de

déplacement dans le sens antihoraire ( Figure 9 ).

g259648

Figure 9

g259645

Figure 6

Pour vous déplacer en marche arrière, tirez la commande de déplacement en arrière (

Figure 7

).

Important:

Regardez derrière vous lorsque vous faites marche arrière et gardez toujours les mains sur la barre de référence.

Pour arrêter la machine, relâchez la commande de

déplacement ( Figure 5

).

Remarque:

La vitesse de déplacement de la machine, dans l'une ou l'autre direction, est proportionnelle au déplacement de la commande.

Figure 7

g259647

11

Levier de commande des bras de chargeuse/d'inclinaison de l'accessoire

Pour incliner l'accessoire en avant, déplacez lentement le levier vers la droite (

Figure 10

).

Pour incliner l'accessoire en arrière, déplacez

lentement le levier vers la gauche ( Figure 10 ).

Pour abaisser les bras de chargeuse, poussez lentement le levier en avant (

Figure 10 ).

Pour élever les bras de chargeuse, tirez lentement le levier en arrière (

Figure 10 ).

Pour abaisser les bras de la chargeuse à une position de verrouillage (flottement), poussez le

levier complètement en avant ( Figure 10 ).

Remarque:

Les accessoires comme la niveleuse et la lame hydraulique peuvent ainsi suivre le relief du terrain (c.-à-d. flotter) pendant le nivelage.

Verrou des leviers de la chargeuse

Il bloque le levier de commande des bras de chargeuse/d'inclinaison de l'accessoire et l'empêche d'être poussé en avant. Cela permet d'éviter l'abaissement accidentel des bras de la chargeuse durant un entretien. Bloquez les bras de la chargeuse avec le verrou chaque fois que vous devez arrêter la machine en laissant les bras levés.

Pour utiliser le verrou, soulevez-le hors du panneau de commande et faites-le pivoter à gauche pour le placer devant le levier de commande des bras.

Enfoncez-le en position verrouillée ( Figure 11 ).

Figure 11

1.

Levier de commande des bras de chargeuse/d'inclinaison de l'accessoire

2.

Verrou de levier de la chargeuse g029981

1.

Position verrouillée

(flottement)

2.

Abaissement des bras de la chargeuse

3.

Levage des bras de chargeuse

Figure 10

4.

Inclinaison arrière de l'accessoire

5.

Inclinaison avant de l'accessoire g029293

Déplacez le levier à une position intermédiaire (par ex. en avant et à gauche) pour actionner les bras de chargeuse et incliner l'accessoire simultanément.

Barre de référence de commande de chargeuse

La barre de référence offre un point d'appui pour la main pendant que vous actionnez le levier des bras

de chargeuse/d'inclinaison de l'accessoire ( Figure 3 ).

Levier de commande des accessoires hydrauliques

Pour utiliser un accessoire hydraulique en marche avant, poussez le levier de commande hydraulique

auxiliaire en avant ( Figure 12

).

Pour utiliser un accessoire hydraulique en marche arrière, poussez le levier de commande hydraulique auxiliaire en arrière (

Figure 12

).

Remarque:

Si vous relâchez le levier alors qu'il est en position

MARCHE AVANT ou

MARCHE ARRIÈRE

, il revient automatiquement en position

POINT MORT

(

Figure 12 , repère 3).

12

g029294

Figure 12

1.

Accessoire hydraulique – fonctionnement avant

2.

Accessoire hydraulique – fonctionnement arrière

3.

Point mort

Figure 14

g030721

Commande de blocage du système hydraulique auxiliaire

Avec le pied droit, appuyez sur la commande de blocage du système hydraulique auxiliaire pour maintenir le débit avant ou arrière du système et avoir les mains libres pour actionner les autres commandes

(

Figure 13

).

Jauge de carburant

Elle indique la quantité de carburant qui reste dans le(s) réservoir(s).

Affichage des messages

Témoin de température du liquide de refroidissement moteur

Si la température du liquide de refroidissement devient trop élevée, le témoin de gauche clignote et l'avertisseur sonore retentit (

Figure 15

). Si cela se produit, désengagez le système hydraulique auxiliaire et laissez tourner le moteur au régime de ralenti accéléré pour permettre au système de refroidissement de refroidir la machine. Vérifiez le niveau du liquide de refroidissement quand le moteur est complètement froid.

Important:

Ne coupez pas le moteur car la machine pourrait alors surchauffer.

g205234

Figure 13

1.

Commande de blocage du système hydraulique auxiliaire g029666

Figure 15

Levier de frein de stationnement

Pour serrer le frein de stationnement, tournez le levier vers la gauche (

Figure 14 ).

Remarque:

La machine peut rouler légèrement avant que les freins s'engagent dans le pignon d'entraînement.

Pour serrer le frein, tournez le levier vers la droite.

Remarque:

Il pourra être nécessaire d'ajuster la commande de déplacement pour libérer les goupilles de frein et tourner le levier.

Témoin de pression d'huile moteur

Si la pression d'huile moteur chute trop, le témoin de

gauche s'allume en continu ( Figure 16 ). Dans ce cas,

coupez le moteur immédiatement et vérifiez le niveau d'huile. S'il est trop bas, faites l'appoint et recherchez d'éventuelles fuites.

g029665

Figure 16

13

Témoin de préchauffage

Le témoin de droite clignote pendant le chargement des bougies de préchauffage et le réchauffement du

moteur ( Figure 17

).

Figure 21

g029668

Point mort du levier de commande auxiliaire

– s'affiche quand vous amenez le levier de commande auxiliaire en position

POINT MORT

Figure 17

g029211 g029975

Témoin de charge de la batterie

Si la charge de la batterie devient insuffisante, le

témoin de droite s'allume en continu ( Figure 18

). Dans ce cas, coupez le moteur et chargez ou remplacez la batterie. Voir

Entretien de la batterie (page 35)

.

Figure 18

Compteur horaire

Le compteur horaire indique le nombre d'heures de fonctionnement enregistré pour la machine et affiche les indicateurs suivants :

Démarrage du moteur – s'affiche quand vous démarrez le moteur

Figure 19

Frein de stationnement – s'affiche quand vous desserrez le frein de stationnement

Figure 20

g029667 g029974 g030520

Point mort de la transmission – s'affiche quand vous amenez la commande de déplacement en position

POINT MORT

Figure 22

Caractéristiques techniques

Remarque:

Les spécifications et la conception peuvent faire l'objet de modifications sans préavis.

Modèle 22327

Largeur

Longueur

Hauteur

Poids

Capacité de fonctionnement (avec utilisateur de 75 kg et godet standard)

Capacité de basculement (avec utilisateur de 75 kg et godet standard)

Empattement

Hauteur de basculement (avec godet standard)

Portée – levage maximum (avec godet standard)

Hauteur jusqu'à l'axe de pivotement

(avec godet standard élevé au maximum)

85 cm

256 cm

138 cm

1234 kg

454 kg

1296 kg

104 cm

155 cm

62 cm

206 cm

Modèle 22328

Largeur

Longueur

Hauteur

Poids

Capacité de fonctionnement (avec utilisateur de 75 kg et godet standard)

Capacité de basculement (avec utilisateur de 75 kg et godet standard)

Empattement

Hauteur de basculement (avec godet standard)

Portée – levage maximum (avec godet standard)

Hauteur jusqu'à l'axe de pivotement

(avec godet standard élevé au maximum)

103 cm

256 cm

138 cm

1297 kg

454 kg

1296 kg

104 cm

155 cm

62 cm

206 cm

14

Outils et accessoires

Une sélection d'outils et d'accessoires agréés par

Toro est disponible pour augmenter et améliorer les capacités de la machine. Contactez votre concessionnaire-réparateur ou distributeur Toro agréé ou rendez-vous sur www.Toro.com pour obtenir une liste de tous les accessoires et outils agréés.

Pour garantir un rendement optimal et la sécurité continue de la machine, utilisez uniquement des pièces de rechange et accessoires Toro d'origine.

Les pièces de rechange et accessoires provenant d'autres constructeurs peuvent être dangereux et leur utilisation risque d'annuler la garantie de la machine.

Utilisation

Remarque:

Les côtés gauche et droit de la machine sont déterminés d'après la position d'utilisation normale.

Avant l'utilisation

Contrôles de sécurité avant l'utilisation

Consignes de sécurité générales

Ne confiez jamais l'utilisation ou l'entretien de la machine à des enfants ou à des personnes non qualifiées. Certaines législations imposent un âge minimum ou exigent que les opérateurs suivent une formation certifiée. Le propriétaire de la machine doit assurer la formation de tous les utilisateurs et mécaniciens.

Familiarisez-vous avec le maniement correct du matériel, les commandes et les autocollants de sécurité.

Apprenez à arrêter la machine et le moteur rapidement.

Vérifiez toujours que les commandes de présence de l'utilisateur, les contacteurs de sécurité et les capots de protection sont en place et fonctionnent correctement. N'utilisez pas la machine s'ils ne fonctionnent pas correctement.

Repérez les points de pincement indiqués sur la machine et les accessoires ; n'approchez pas les mains ni les pieds de ces points.

Avant de conduire la machine équipée d'un accessoire, vérifiez qu'il s'agit bien d'un accessoire

Toro d'origine et qu'il est fixé correctement. Lisez les manuels d'utilisation de tous les accessoires.

Examinez la zone de travail pour déterminer quels accessoires et équipements vous permettront d'exécuter votre tâche correctement et sans danger.

Marquez au préalable l'emplacement des lignes, conduites ou autres objets enfouis dans la zone de travail, et ne creusez pas à ces endroits ; notez l'emplacement des objets et structures qui ne sont pas repérés, tels réservoirs de stockage souterrains, puits et fosses septiques

Inspectez la zone de travail et débarrassez-la du moindre débris.

Vérifiez que personne ne se trouve dans la zone de travail avant d'utiliser la machine. Arrêtez la machine si quelqu'un entre dans la zone de travail.

15

Sécurité relative au carburant

Faites preuve de la plus grande prudence quand vous manipulez du carburant, en raison de son inflammabilité et du risque d'explosion des vapeurs qu'il dégage.

Éteignez cigarettes, cigares, pipes et autres sources d'étincelles.

Utilisez exclusivement un bidon à carburant homologué.

N'enlevez pas le bouchon du réservoir de carburant et n'ajoutez pas de carburant pendant que le moteur tourne ou est encore chaud.

N'ajoutez pas de carburant et ne vidangez pas le réservoir dans un local fermé.

Ne rangez pas la machine ni les bidons de carburant à proximité d'une flamme nue, d'une source d'étincelles ou d'une veilleuse, telle celle d'un chauffe-eau ou autres appareil.

Si vous renversez du carburant, ne mettez pas le moteur en marche. Évitez toute source possible d'inflammation jusqu'à dissipation complète des vapeurs de carburant.

80 % pétrodiesel). La partie gazole doit être à faible ou à très faible teneur en soufre. Prenez les précautions suivantes :

La partie biodiesel du carburant doit être conforme

à la norme ASTM D6751 ou EN 14214.

Le mélange de carburant doit être conforme à la norme ASTM D975 ou EN590.

Les surfaces peintes peuvent être endommagées par les mélanges biodiesel.

Utilisez du B5 (teneur en biodiesel de 5 %) ou un mélange de plus faible teneur par temps froid.

Examinez régulièrement les joints et flexibles en contact avec le carburant, car ils peuvent se détériorer avec le temps.

Le filtre à carburant peut se colmater pendant quelque temps après l'adoption de mélanges au biodiesel.

Contactez votre distributeur pour plus de renseignements sur le biodiesel.

Ajout de carburant

Carburant recommandé

Utilisez uniquement du gazole propre et frais ou des carburants au biodiesel à faible (<500 ppm) ou ultra faible (<15 ppm) teneur en soufre. L'indice minimum de cétane doit être de 40. Pour garantir la fraîcheur du carburant, n'achetez pas plus de la quantité normalement consommée en 6 mois.

Utilisez du gazole de qualité été (n° 2-D) si la température ambiante est supérieure à -7 ºC et du gazole de qualité hiver (n° 1-D ou mélange n° 1-D/2-D) si la température ambiante est inférieure

à -7 ºC. L'usage de carburant de qualité hiver à basses températures réduit le point d'éclair et les caractéristiques d'écoulement à froid, ce qui facilite le démarrage et réduit le colmatage du filtre à carburant.

L'usage de carburant de qualité été au-dessus de

-7 ºC contribue à prolonger la vie de la pompe à carburant et augmente la puissance comparé au carburant de qualité hiver.

Important:

N'utilisez pas de kérosène ou d'essence à la place du gazole, sous peine d'endommager le moteur.

Remplissage des réservoirs de carburant

Capacité du réservoir de carburant :

41 litres

Faites le plein des réservoirs de carburant comme montré à la

Figure 23 .

Remarque:

Les bouchons des réservoirs de carburant produisent un déclic quand ils sont bien fermés. Utilisez les supports pour verrouiller les réservoirs de carburant.

Prévu pour le fonctionnement avec du biodiesel

Cette machine peut aussi utiliser un mélange carburant et biodiesel jusqu'à B20 (20 % biodiesel,

16

Figure 23

Procédures d'entretien quotidien

Avant de démarrer la machine chaque jour, effectuez les procédures décrites à la section

Entretien (page

25)

.

Important:

Contrôlez le niveau de liquide hydraulique et purgez le système d'alimentation avant le tout premier démarrage du moteur ; voir

Contrôle du niveau de liquide hydraulique (page

48)

et

Purge du circuit d'alimentation (page 35)

.

g029669

Pendant l'utilisation

Sécurité pendant l'utilisation

Consignes de sécurité générales

Ne transportez jamais de charge quand les bras sont levés. Transportez toujours les charges près du sol.

Ne dépassez pas la capacité nominale de la machine au risque de la déstabiliser et d'en perdre le contrôle.

Utilisez uniquement des accessoires et outils agréés par Toro. Les accessoires peuvent modifier la stabilité et les caractéristiques de fonctionnement de la machine.

Machines avec plate-forme :

– Abaissez les bras de la chargeuse et descendez de la plate-forme.

– N'essayez pas de stabiliser la machine en posant le pied à terre. Si vous perdez le contrôle de la machine, descendez de la plate-forme et éloignez-vous de la machine.

– Ne mettez pas les pieds sous la plate-forme.

– Ne déplacez pas la machine, à moins d'avoir les deux pieds sur la plate-forme et les deux mains posées sur les barres de référence.

Accordez toute votre attention à l'utilisation de la machine. Ne faites rien d’autre qui puisse vous distraire, au risque de causer des dommages corporels ou matériels.

Avant de faire marche arrière, vérifiez que la voie est libre juste derrière la machine et sur sa trajectoire.

Ne manœuvrez jamais les commandes sèchement ; actionnez-les régulièrement.

Le propriétaire/l'utilisateur est responsable des accidents pouvant entraîner des dommages corporels ou matériels et peut les prévenir.

Portez des vêtements appropriés, y compris des gants, une protection oculaire, un pantalon, des chaussures solides à semelle antidérapante et des protecteurs d'oreilles. Si vos cheveux sont longs, attachez-les et ne portez pas de vêtements amples ni de bijoux pendants.

N'utilisez pas la machine si vous êtes fatigué, malade ou sous l'emprise de l'alcool, de drogues ou de médicaments.

Ne transportez jamais de passagers sur la machine et tenez tout le monde, y compris les animaux, à l'écart de la machine.

17

N'utilisez la machine que sous un bon éclairage et restez à distance des trous et autres dangers cachés.

Vérifiez que tous les embrayages sont au point mort et que le frein de stationnement est serré

(selon l'équipement) avant de démarrer le moteur.

Ne démarrez le moteur que depuis de la position d'utilisation.

Soyez prudent à l'approche de tournants sans visibilité, de buissons, d'arbres ou d'autres objets susceptibles de masquer la vue.

Ralentissez et soyez prudent quand vous changez de direction et quand vous traversez des routes et des trottoirs. Faites attention à la circulation.

Arrêtez l'accessoire quand vous ne travaillez pas.

Arrêtez la machine, coupez le moteur, enlevez la clé et examinez la machine si vous heurtez un obstacle. Effectuez les réparations nécessaires avant de réutiliser la machine.

Ne faites jamais tourner le moteur dans un local fermé.

Ne laissez jamais la machine en marche sans surveillance.

Avant de quitter le poste de conduite :

– Garez la machine sur un sol plat et horizontal.

– Abaissez complètement les bras de la chargeuse et désengagez les commandes hydrauliques auxiliaires.

– Serrez le frein de stationnement (selon l'équipement).

– Coupez le moteur et enlevez la clé.

N'utilisez pas la machine si la foudre menace.

Utilisez la machine uniquement dans des zones suffisamment dégagées pour lui permettre d'évoluer sans risque. Prenez garde aux obstacles

à proximité. Si vous ne tenez pas la machine à une distance suffisante des arbres, murs et autres obstacles, elle peut causer des blessures si vous faites marche arrière sans tenir compte de la géographie du terrain.

Vérifiez la hauteur libre avant de passer sous un obstacle (par ex. branches, portes, câbles

électriques, etc.) et évitez de le toucher.

Ne remplissez pas l'accessoire excessivement et maintenez toujours la charge horizontale quand vous levez les bras de la chargeuse. Le contenu de l'accessoire pourrait tomber et causer des blessures.

Consignes de sécurité pour l'utilisation sur des pentes

Travaillez toujours dans le sens de la pente

(en montant ou en descendant), le côté le plus lourd de la machine étant en amont.

La répartition du poids varie selon les accessoires montés. Quand le godet est vide, l'arrière de la machine est le point le plus lourd ; lorsqu'il est plein, l'avant de la machine devient plus lourd. La plupart des accessoires alourdissent l'avant de la machine.

La stabilité de la machine est compromise si vous

élevez les bras de la chargeuse lorsque vous vous trouvez sur une pente. Gardez les bras de la chargeuse abaissés sur les pentes.

Les pentes augmentent significativement les risques de perte de contrôle et de basculement de la machine pouvant entraîner des accidents graves, voire mortels. L'utilisation de la machine sur une pente, quelle qu'elle soit, ou sur un terrain accidenté, demande une attention particulière.

Établissez vos propres procédures et règles de travail à appliquer sur les pentes. Ces procédures doivent inclure un repérage et une étude du site pour déterminer quelles pentes permettent une utilisation sécuritaire de la machine. Faites toujours preuve de bon sens et de discernement quand vous réalisez cette étude.

Ralentissez et redoublez de prudence sur les pentes. La nature du terrain peut affecter la stabilité de la machine.

Évitez de démarrer ou de vous arrêter en côte.

Si la machine perd de sa motricité, descendez lentement la pente en ligne droite.

Évitez de faire demi-tour sur les pentes. Si vous ne pouvez pas faire autrement, procédez lentement en gardant le côté le plus lourd de la machine en amont.

Déplacez-vous à vitesse réduite et progressivement sur les pentes. Ne changez pas soudainement de vitesse ou de direction.

Ne travaillez pas sur les pentes sur lesquelles vous ne vous sentez pas à l'aise.

Méfiez-vous des trous, ornières et bosses, car les irrégularités du terrain risquent de provoquer le retournement de la machine. L'herbe haute peut masquer les accidents du terrain.

Utilisez la machine avec prudence sur les surfaces humides. En effet, la perte de motricité peut faire déraper la machine.

N'utilisez pas la machine près de dénivellations, fossés, berges ou étendues d'eau. La machine pourrait se retourner brusquement si une roue ou une chenille passe par-dessus une dénivellation quelconque et se retrouve dans le vide, ou si un bord s'effondre. Établissez une zone de sécurité entre la machine et tout danger potentiel.

18

N'enlevez pas ou ne fixez pas d'accessoires lorsque la machine se trouve sur une pente.

Ne garez pas la machine sur une pente.

RÉGIME pour obtenir des performances optimales.

Vous pouvez cependant modifier la position de la commande d’accélérateur pour travailler à vitesses réduites.

Démarrage du moteur

1.

Vérifiez que le coupe-batterie est en position

SOUS TENSION

.

2.

Vérifiez que le levier de commande hydraulique auxiliaire et le levier de commande de déplacement sont au

POINT MORT

.

3.

Réglez la commande d'accélérateur à mi-course entre les positions

BAS RÉGIME et

HAUT RÉGIME

.

4.

Introduisez la clé dans le commutateur d'allumage et tournez-la à la position

CONTACT

.

5.

Attendez que le témoin de préchauffage cesse de clignoter.

6.

Tournez la clé de contact à la position

DÉMARRAGE

. Relâchez la clé quand le moteur démarre.

Important:

N'actionnez pas le démarreur plus de 10 secondes de suite. Si le moteur ne démarre pas, attendez 30 secondes que le démarreur refroidisse avant de faire une nouvelle tentative. Le démarreur risque de griller si vous ne respectez pas ces consignes.

7.

Placez la commande d'accélérateur à la position

HAUT RÉGIME

.

Important:

Si le moteur tourne à haut régime quand le système hydraulique est froid (c.-à-d. quand la température ambiante est égale ou inférieure à 0 ºC), ce dernier risque d'être endommagé. Si le moteur est froid, amenez la commande d'accélérateur

à mi-course et laissez tourner le moteur pendant 2 à 5 minutes avant d'amener la commande à la position

HAUT RÉGIME

.

Remarque:

Si la température extérieure est inférieure à 0 ºC, remisez la machine dans un garage pour la garder au chaud et faciliter le démarrage.

Conduire la machine

Utilisez la commande de déplacement pour déplacer la machine. La vitesse de déplacement de la machine, dans l'une ou l'autre direction, est proportionnelle au déplacement de la commande. Relâchez la commande de déplacement pour immobiliser la machine.

La commande d'accélérateur agit sur le régime moteur qui se mesure en tours/minute (tr/min).

Amenez la commande d'accélérateur en position

HAUT

Arrêt du moteur

1.

Garez la machine sur une surface plane et horizontale, serrez le frein de stationnement

(selon l'équipement) et abaissez les bras de la chargeuse.

2.

Vérifiez que le levier de commande hydraulique auxiliaire est au

POINT MORT

.

3.

Placez la commande d'accélérateur à la position

BAS RÉGIME

.

4.

Si le moteur a déjà beaucoup travaillé ou est encore chaud, laissez-le tourner pendant une minute avant de tourner la clé de contact à la position

ARRÊT

.

Remarque:

Cela aide à refroidir le moteur avant son arrêt complet. En cas d'urgence, vous pouvez arrêter le moteur immédiatement.

5.

Tournez la clé de contact à la position

ARRÊT et puis enlevez-la.

PRUDENCE

Un enfant ou une personne non qualifiée risquent de se blesser en essayant d'utiliser la machine.

Retirez la clé du commutateur d'allumage si vous laissez la machine sans surveillance, ne serait-ce qu'un instant.

Utilisation des accessoires

Installation d'un accessoire

Important:

Utilisez uniquement des accessoires agréés par Toro. Les accessoires peuvent modifier la stabilité et les caractéristiques de fonctionnement de la machine. L'utilisation d'accessoires non agréés risque d'annuler la garantie de la machine.

Important:

Avant d'installer un accessoire quelconque, vérifiez que les plaques de montage sont propres et que les goupilles tournent librement. Graissez les goupilles si elles ne tournent pas librement.

1.

Placez l'accessoire sur une surface plane et horizontale en laissant suffisamment de place derrière pour la machine.

2.

Démarrez le moteur.

19

3.

Basculez la plaque de montage de l'accessoire en avant.

4.

Insérez la plaque de montage dans le bord supérieur de la plaque réceptrice de l'accessoire

(

Figure 24

).

1.

Plaque de montage

Figure 24

2.

Plaque réceptrice g003710

5.

Levez les bras de la chargeuse et inclinez simultanément la plaque de montage vers l'arrière.

Important:

L'accessoire doit être suffisamment levé pour ne pas toucher le sol, et la plaque de montage doit être inclinée complètement en arrière.

6.

Coupez le moteur et enlevez la clé.

7.

Engagez complètement les goupilles à fixation

rapide dans la plaque de montage ( Figure 25 ).

Important:

Si les goupilles ne tournent pas

à la position engagée, cela signifie que la plaque de montage n'est pas complètement alignée avec les trous de la plaque réceptrice.

Vérifiez la plaque réceptrice et nettoyez-la le cas échéant.

Figure 25

1.

Goupilles à fixation rapide

(position engagée)

2.

Position désengagée

3.

Position engagée g003711

ATTENTION

L'accessoire peut se détacher de la machine et écraser quelqu'un dans sa chute si les goupilles ne sont pas correctement engagées dans la plaque de montage.

Vérifiez que les goupilles sont correctement engagées dans la plaque de montage.

20

Raccordement des flexibles hydrauliques

ATTENTION

Les fuites de liquide hydraulique sous pression peuvent transpercer la peau et causer des blessures graves. L'injection de liquide sous la peau nécessite une intervention chirurgicale dans les heures qui suivent l'accident, réalisée par un médecin connaissant ce genre de blessure, pour éviter le risque de gangrène.

• Vérifiez l'état de tous les flexibles et conduits hydrauliques, ainsi que le serrage de tous les raccords et branchements avant de mettre le système hydraulique sous pression.

• N'approchez pas les mains ni aucune autre partie du corps des fuites en trou d'épingle ou des gicleurs d'où sort du liquide hydraulique sous haute pression.

• Utilisez un morceau de carton ou de papier pour détecter les fuites hydrauliques, jamais les mains.

Remarque:

La pression de l'accessoire est

évacuée si vous branchez le raccord mâle en premier.

6.

Poussez le raccord femelle de l'accessoire sur le raccord mâle de la machine.

7.

Tirez sur les flexibles pour vérifier si les raccordements tiennent bien.

Retrait d'un accessoire

1.

Garez la machine sur un sol plat et horizontal.

2.

Abaissez l'accessoire au sol.

3.

Coupez le moteur et enlevez la clé.

4.

Tournez les goupilles à fixation rapide vers l'extérieur pour les déverrouiller.

5.

Si l'accessoire est à commande hydraulique, déplacez le levier de commande hydraulique auxiliaire en avant, en arrière, puis ramenez-le au

POINT MORT pour libérer la pression au niveau des raccords hydrauliques.

6.

Si l'accessoire est à commande hydraulique, repoussez les colliers sur les raccords hydrauliques pour les débrancher.

Important:

Raccordez ensemble les flexibles de l'accessoire pour éviter toute contamination du système hydraulique durant le remisage.

7.

Replacez les capuchons de protection sur les raccords hydrauliques de la machine.

8.

Mettez le moteur en marche, inclinez la plaque de montage vers l'avant et reculez la machine pour la dégager de l'accessoire.

PRUDENCE

Les raccords hydrauliques, les conduites/valves hydrauliques et le liquide hydraulique peuvent être très chauds, et vous risquez de vous brûler à leur contact.

• Portez des gants pour manipuler les raccords hydrauliques.

• Laissez refroidir la machine avant de toucher les composants hydrauliques.

• Ne touchez pas le liquide hydraulique renversé.

Si l'accessoire est à commande hydraulique, raccordez les flexibles hydrauliques comme suit :

1.

Coupez le moteur et enlevez la clé.

2.

Déplacez le levier de commande hydraulique auxiliaire en avant, en arrière, puis ramenez-le au

POINT MORT pour libérer la pression au niveau des raccords hydrauliques.

3.

Enlevez les capuchons de protection des raccords hydrauliques de la machine.

4.

Enlevez les saletés éventuellement présentes sur les raccords hydrauliques.

5.

Poussez le raccord mâle de l'accessoire dans le raccord femelle de la machine.

Après l'utilisation

Sécurité après l'utilisation

Coupez le moteur, enlevez la clé, attendez l'arrêt complet de tout mouvement et faites refroidir la machine avant de la régler, la nettoyer, la remiser ou la réparer.

Pour éviter les risques d'incendie, éliminez les débris qui se trouvent sur les accessoires, les entraînements, les silencieux et le moteur.

Nettoyez les coulées éventuelles d'huile ou de carburant.

Maintenez toutes les pièces en bon état de marche et toutes les fixations bien serrées.

Ne touchez aucune des pièces de la machine juste après l'arrêt, car elles peuvent être très chaudes.

Laissez-les refroidir avant d'entreprendre une

21

réparation, un réglage ou un entretien de la machine.

Procédez avec prudence pour charger la machine sur une remorque ou un camion, ainsi que pour la décharger.

Déplacement d'une machine en panne

Important:

Ouvrez toujours les vannes de remorquage avant de remorquer ou de pousser la machine, afin de ne pas endommager le système hydraulique.

1.

Coupez le moteur et enlevez la clé.

2.

Ouvrez le capot et bloquez-le avec la béquille.

3.

Déposez les panneaux latéraux ; voir

Dépose des panneaux latéraux (page 28)

.

4.

A l'aide d'une clé, donnez deux tours dans le sens antihoraire aux vannes de remorquage situées sur les pompes hydrauliques (

Figure 26

).

Transport de la machine

Transportez la machine sur une remorque de poids-lourd ou un camion. Utilisez une rampe d'une seule pièce. Le camion ou la remorque doit

être équipé(e) des freins, des éclairages et de la signalisation exigés par la loi. Lisez attentivement toutes les consignes de sécurité. Tenez-en compte pour éviter de vous blesser ou de blesser des personnes à proximité. Reportez-vous aux ordonnances locales concernant les exigences d'arrimage et de remorquage.

ATTENTION

Il est dangereux de conduire sur la voie publique sans clignotants, éclairages, réflecteurs ou panneau « véhicule lent ». Vous risquez de provoquer un accident et de vous blesser.

Ne conduisez pas la machine sur la voie publique.

g031210

Choix d'une remorque

ATTENTION

Le chargement de la machine sur une remorque ou un camion augmente le risque de basculement, et donc de blessures graves ou mortelles (

Figure 27

).

• Utilisez uniquement une rampe d'une seule pièce ; n'utilisez pas de rampes individuelles de chaque côté de la machine.

• La rampe doit être au moins 4 fois plus longue que la hauteur de la remorque ou du plateau du camion par rapport au sol.

Ainsi, l'angle de la rampe ne dépassera pas

15 degrés par rapport au sol plat.

g031211

Figure 26

1.

Vanne de remorquage

5.

Remorquez la machine comme il se doit.

6.

Une fois la machine réparée, fermez les vannes de remorquage avant de l'utiliser.

22

4.

Abaissement des bras de la chargeuse

5.

Placez toujours l'extrémité la plus lourde de la machine en haut de la rampe, la charge en bas, lorsque vous chargez la machine sur la

remorque ( Figure 28

).

Si la machine est équipée d'un accessoire porte-charge

plein

(par ex. godet ou fourches réglables) ou d'un accessoire non porteur de charge (par ex. rogneuse de souches), montez la rampe en marche avant.

Si la machine est équipée d'un accessoire porte-charge

vide

ou n'a pas d'accessoire, montez la rampe en marche arrière.

g229507

Figure 27

1.

Rampe d'une seule pièce en position rangée

2.

La rampe est au moins

4 fois plus longue que la hauteur de la remorque ou du plateau du camion par rapport au sol

3.

H = hauteur de la remorque ou du plateau du camion par rapport au sol

4.

Remorque

Chargement de la machine

ATTENTION

Le chargement de la machine sur une remorque ou un camion augmente le risque de basculement, et donc de blessures graves ou mortelles.

• Procédez avec la plus grande prudence lorsque vous manœuvrez la machine sur une rampe.

• Placez toujours l'extrémité la plus lourde de la machine en haut de la rampe pour la charger ou la décharger.

• Évitez d'accélérer ou de décélérer brutalement lorsque vous conduisez la machine sur une rampe, car vous pourriez en perdre le contrôle ou la renverser.

1.

Si vous utilisez une remorque, fixez-la au véhicule tracteur et attachez les chaînes de sécurité.

2.

Le cas échéant, raccordez les freins de la remorque.

3.

Abaissez la rampe (

Figure 27 ).

g204457

Figure 28

1.

Machine avec accessoire porte-charge plein ou avec accessoire non porteur de charge – monter la rampe en marche avant

2.

Machine avec accessoire porte-charge vide ou sans accessoire – monter la rampe en marche arrière

6.

Abaissez complètement les bras de la chargeuse au sol.

7.

Coupez le moteur, retirez la clé de contact et serrez le frein de stationnement.

8.

Servez-vous des points d'attache en métal de la machine pour l'arrimer solidement sur la remorque ou le véhicule de transport au moyen

de sangles, chaînes, câbles ou cordes ( Figure

29 ). Reportez-vous à la réglementation locale

concernant les exigences d'arrimage.

1.

Point d'attache

Figure 29

g031331

23

Déchargement de la machine

1.

Abaissez la rampe (

Figure 28 ).

2.

Placez toujours l'extrémité la plus lourde de la machine en haut de la rampe, la charge en bas,

pour la descendre de la remorque ( Figure 30 ).

Si la machine est équipée d'un accessoire porte-charge

plein

(par ex. godet ou fourches réglables) ou d'un accessoire non porteur de charge (par ex. rogneuse de souches), descendez la rampe en marche arrière.

Si la machine est équipée d'un accessoire porte-charge

vide

ou n'a pas d'accessoire, descendez la rampe en marche avant.

g204458

Figure 30

1.

Machine avec accessoire porte-charge plein ou avec accessoire non porteur de charge – descendre la rampe en marche arrière

2.

Machine avec accessoire porte-charge vide ou sans accessoire – descendre la rampe en marche avant

Levage de la machine

Vous pouvez soulever la machine en vous servant des points d'attache/de levage ; voir

Figure 29

.

24

Entretien

Remarque:

Les côtés gauche et droit de la machine sont déterminés d'après la position d'utilisation normale.

Important:

Reportez-vous au manuel du propriétaire du moteur pour toutes procédures d'entretien supplémentaires.

PRUDENCE

Si vous laissez la clé dans le commutateur d'allumage, quelqu'un pourrait mettre le moteur en marche accidentellement et vous blesser gravement, ainsi que toute personne à proximité.

Retirez la clé du commutateur d'allumage avant tout entretien.

Programme d'entretien recommandé

Périodicité d'entretien

Après les 8 premières heures de fonctionnement

Après les 50 premières heures de fonctionnement

À chaque utilisation ou une fois par jour

Toutes les 25 heures

Toutes les 50 heures

Toutes les 100 heures

Toutes les 200 heures

Toutes les 400 heures

Procédure d'entretien

• Vérifiez et ajustez la tension des chenilles.

• Remplacez le filtre hydraulique.

• Vidangez l'huile moteur et remplacez le filtre à huile.

• Graissez la machine. (Graissez immédiatement après chaque lavage.)

• Contrôlez l'indicateur de colmatage du filtre à air.

• Contrôlez le niveau d'huile moteur.

• Vidangez l'eau et autres impuretés qui se trouvent dans le filtre à carburant/séparateur d'eau.

• Nettoyez les chenilles.

• Vérifiez qu'elles ne sont pas excessivement usées et qu'elles sont tendues correctement.

• Nettoyez le panneau, le refroidisseur d'huile et l'avant du radiateur (plus souvent si l'atmosphère est extrêmement poussiéreuse ou sale).

• Vérifiez le niveau de liquide de refroidissement dans le vase d'expansion.

• Contrôlez et nettoyez la grille de radiateur

• Essayez le frein de stationnement.

• Enlevez les débris présents sur la machine.

• Contrôlez le serrage des fixations

• Déposez le couvercle du filtre à air, enlevez les débris et vérifiez l'indicateur de colmatage.

• Contrôlez le niveau de liquide hydraulique.

• Contrôlez l'état la batterie.

• Vérifiez et ajustez la tension des chenilles.

• Vidangez l'huile moteur. (Faites l'entretien plus fréquemment si les conditions sont très poussiéreuses ou sableuses.)

• Contrôlez les flexibles du circuit de refroidissement.

• Vérifiez que les conduites hydrauliques ne présentent pas de fuites, ne sont pas pliées, usées, détériorées par les conditions atmosphériques ou les produits chimiques, et que les supports de montage et les raccords ne sont pas desserrés.

• Vérifiez l'encrassement du châssis.

• Vérifiez la tension de la courroie d'alternateur/de ventilateur (voir le Manuel du propriétaire du moteur pour savoir comment procéder).

• Remplacez le filtre à huile. (Faites l'entretien plus fréquemment si les conditions sont très poussiéreuses ou sableuses.)

• Remplacez le filtre hydraulique.

• Remplacez la cartouche du filtre à carburant et le filtre en ligne.

• Vérifiez que les conduites et les raccords ne sont pas détériorés, endommagés ou desserrés.

• Vidangez le liquide hydraulique.

25

Périodicité d'entretien

Toutes les 500 heures

Toutes les 1500 heures

Une fois par an

Une fois par an ou avant le remisage

Tous les 2 ans

Procédure d'entretien

• Remplacez la courroie d'alternateur/de ventilateur (voir le Manuel du propriétaire du moteur pour savoir comment procéder).

• Remplacez tous les flexibles hydrauliques mobiles.

• Vidangez le liquide de refroidissement moteur (à confier à un concessionnaireréparateur agréé seulement.

• Vidangez le liquide de refroidissement moteur.

• Vérifiez et ajustez la tension des chenilles.

• Retouchez la peinture écaillée.

• Vidangez et nettoyez les réservoirs de carburant – à confier à un réparateur agréé uniquement.

• Remplacez tous les flexibles hydrauliques mobiles.

Procédures avant l'entretien

Consignes de sécurité pendant l'entretien

Garez la machine sur une surface plane et horizontale, débrayez les commandes hydrauliques auxiliaires, abaissez l'accessoire, serrez le frein de stationnement (selon l'équipement), coupez le moteur et enlevez la clé. Attendez l'arrêt complet de toutes les pièces mobiles et laisser refroidir la machine, avant de la régler, la nettoyer, la remiser ou la réparer.

Nettoyez les coulées éventuelles d'huile ou de carburant.

Ne confiez pas l'entretien de la machine à des personnes non qualifiées.

Utilisez des chandelles pour soutenir les composants au besoin.

Libérez la pression emmagasinée dans les composants avec précaution.

Débranchez la batterie avant d'entreprendre des réparations ; voir

Utilisation du coupe-batterie

(page 35)

.

N'approchez jamais les mains ou les pieds des pièces mobiles. Dans la mesure du possible,

évitez de procéder à des réglages sur la machine quand le moteur tourne.

Maintenez toutes les pièces en bon état de marche et toutes les fixations bien serrées. Remplacez tous les autocollants usés ou endommagés.

Ne modifiez pas les dispositifs de sécurité.

Utilisez uniquement des accessoires agréés par Toro. Les accessoires peuvent modifier la stabilité et les caractéristiques de fonctionnement de la machine. L'utilisation de la machine avec des accessoires non agréés risque d'annuler la garantie.

Utilisez exclusivement des pièces de rechange

Toro d'origine.

Si un entretien ou une réparation exige que les bras de la chargeuse soient levés, bloquez-les en position levée à l'aide du dispositif de verrouillage de vérins hydrauliques.

Utilisation des dispositifs de blocage des vérins

ATTENTION

Lorsqu'ils sont levés, les bras de la chargeuse peuvent s'abaisser accidentellement et d'écraser quelqu'un dans leur chute.

Pour cette raison, installez toujours le dispositif de blocage des vérins avant tout entretien exigeant d'élever les bras de la chargeuse.

Installation des dispositifs de blocage des vérins

1.

Retirez l'accessoire.

2.

Levez les bras de la chargeuse au maximum.

3.

Coupez le moteur et enlevez la clé.

4.

Enlevez les 2 goupilles qui fixent le dispositif de blocage de vérin aux montants de chaque côté de la machine.

5.

Glissez le dispositif de blocage de vérin sur la tige du vérin (

Figure 31

).

26

Accès aux composants internes

ATTENTION

L'ouverture ou la dépose des couvercles, capots et écrans pendant que le moteur tourne, peut vous exposer à des pièces mobiles et vous blesser gravement.

Avant d'ouvrir tout couvercle, capot ou écran, coupez le moteur, enlevez la clé de contact et laissez refroidir le moteur.

g031214

Figure 31

1.

Dispositif de blocage de vérin

2.

Tige de vérin de levage

Ouverture du capot

1.

Desserrez la vis de verrouillage du capot (

Figure

32 ).

6.

Répétez les opérations

4

et

5

de l'autre côté de la machine.

7.

Abaissez

lentement

les bras de la chargeuse jusqu'à ce que les dispositifs de blocage rencontrent les corps de vérin et l'extrémité des tiges.

Dépose et rangement des dispositifs de blocage de vérin

Important:

Retirez les dispositifs de blocage des tiges et rangez-les correctement avant d'utiliser la machine.

1.

Démarrez le moteur.

2.

Levez les bras de la chargeuse au maximum.

3.

Coupez le moteur et enlevez la clé.

4.

Enlevez les goupilles qui fixent les dispositifs de blocage.

5.

Placez les dispositifs de blocage sur les montants de chaque côté de la machine, et fixez-les en position à l'aide des goupilles.

6.

Abaissement des bras de la chargeuse

Figure 32

1.

Vis de verrouillage de capot

2.

Levier de verrou de capot

3.

Capot g031215

2.

Tournez le verrou du capot dans le sens horaire

(

Figure 32

).

3.

Soulevez les poignées et relevez le capot

(

Figure 32

).

4.

Bloquez-le avec la béquille.

Fermeture du capot

1.

Tirez la patte de fixation de la béquille ( Figure

33 )

27

Dépose des panneaux latéraux

1.

Ouvrez le capot et bloquez-le avec la béquille.

2.

Faites coulisser les panneaux latéraux (

Figure

35 ) vers le haut pour les sortir des fentes du

panneau avant et du cadre.

g031216

Figure 33

1.

Patte de béquille

2.

Baissez le capot et appuyez sur l'avant pour le verrouiller en position.

3.

Serrez la vis de verrouillage du capot pour fixer le verrou (

Figure 32 ).

Ouverture du couvercle d'accès arrière

1.

Retirez la fixation (

Figure 34 ).

g030720

Figure 35

Bras de la chargeuse non représentés pour plus de clarté

1.

Panneau latéral

Retrait du panneau avant

1.

Ouvrez le capot et bloquez-le avec la béquille.

2.

Desserrez les 2 boulons supérieurs et les 2 boulons avant.

g031217

Figure 34

1.

Fixation

2.

Soulevez le couvercle d'accès arrière pour

accéder aux composants internes ( Figure 34 ).

3.

Abaissez le couvercle d'accès arrière et installez la fixation pour fermer le couvercle.

28

Figure 36

1.

Boulon

3.

Déposez le panneau de protection.

g247902

Dépose du capot avant

1.

Retirez les 2 boulons supérieurs (⅜" x 1"), les 2 rondelles et les 2 boulons inférieurs

(5/16" x 5/8") du couvercle avant.

2.

Déposez le couvercle avant.

Lubrification

Graissage de la machine

Périodicité des entretiens:

À chaque utilisation ou une fois par jour (Graissez immédiatement après chaque lavage.)

Type de graisse :

universelle.

1.

Garez la machine sur une surface plane et horizontale, serrez le frein de stationnement et abaissez les bras de la chargeuse.

2.

Coupez le moteur et enlevez la clé.

3.

Nettoyez les graisseurs avec un chiffon.

4.

Raccordez une pompe à graisse à chaque

graisseur ( Figure 38 ,

Figure 39

et

Figure 40 ).

Remarque:

Élevez les bras de la chargeuse avant de graisser les graisseurs ; voir la

Figure

40 .

Figure 37

1.

Boulon supérieur (⅜" x 1")

(2)

2.

Couvercle avant

3.

Rondelle (2)

4.

Boulon inférieur

(5/16" x ⅝") (2) g204032

Figure 38

g031219 g031219

29

Entretien du moteur

Sécurité du moteur

Coupez le moteur avant de contrôler le niveau d'huile ou d'ajouter de l'huile dans le carter.

Ne modifiez pas le réglage du régulateur et ne faites pas tourner le moteur à un régime excessif.

Gardez les mains, les pieds, le visage et toute autre partie du corps ainsi que les vêtements à l'écart du silencieux et autres surfaces brûlantes.

g004209

Figure 39

Entretien du filtre à air

Périodicité des entretiens:

À chaque utilisation ou une fois par jour—Contrôlez l'indicateur de colmatage du filtre à air.

Toutes les 25 heures—Déposez le couvercle du filtre à air, enlevez les débris et vérifiez l'indicateur de colmatage.

Figure 40

g029953

5.

Injectez de la graisse dans les graisseurs jusqu'à ce qu'elle commence à sortir des roulements

(environ 3 injections).

6.

Essuyez tout excès de graisse.

Entretien du couvercle et du boîtier du filtre à air

Important:

Remplacez le filtre à air uniquement quand l'indicateur de colmatage est rouge

(

Figure 41

). Ne remplacez pas le filtre à air plus fréquemment que nécessaire ; cela ne fait qu'accroître le risque de contamination du moteur par des impuretés quand le filtre est déposé.

1.

Garez la machine sur une surface plane et horizontale, serrez le frein de stationnement

(selon l'équipement) et abaissez les bras de la chargeuse.

2.

Coupez le moteur et enlevez la clé.

3.

Ouvrez le capot et bloquez-le avec la béquille

(le cas échéant).

4.

Vérifiez si le boîtier du filtre à air présente des dommages susceptibles d'occasionner des fuites d'air. Vérifiez que le système d'admission ne présente pas de fuites, de dommages ou de colliers de flexible desserrés.

Remplacez ou réparez les composants endommagés.

5.

Déverrouillez le filtre à air et détachez le

couvercle du boîtier du filtre ( Figure 41 ).

Important:

Ne retirez pas le filtre à air.

30

Remarque:

Assurez-vous qu'il est bien engagé en appuyant sur le rebord extérieur.

Important:

N'appuyez pas sur la partie intérieure souple du filtre.

4.

Reposez le couvercle du filtre à air, le capuchon protecteur orienté en bas, et fermez les verrous

(

Figure 41

).

5.

Fermez le capot.

g031236

Figure 41

1.

Capuchon protecteur

2.

Verrou

3.

Couvercle du filtre à air

4.

Préfiltre

5.

Boîtier du filtre à air

6.

Indicateur de colmatage

6.

Appuyez de chaque côté du capuchon protecteur pour l'ouvrir et vider la poussière.

7.

Nettoyez l'intérieur du couvercle du filtre avec de l'air comprimé à moins de 2,05 bar.

Important:

N’utilisez pas d'air comprimé pour nettoyer le corps du filtre à air.

8.

Contrôlez l'indicateur de colmatage.

Si l'indicateur de colmatage est transparent, reposez le couvercle du filtre à air, en orientant le capuchon protecteur vers le bas,

et fermez les verrous ( Figure 41

).

Si l'indicateur de colmatage est rouge, remplacez le filtre à air comme expliqué à la section

Remplacement du filtre (page 31)

.

Remplacement du filtre

Important:

Pour ne pas endommager le moteur, ne le faites jamais tourner sans le filtre à air et sans le couvercle du filtre à air.

1.

Sortez l'élément filtrant du boîtier du filtre à air

avec précaution ( Figure 41

).

Remarque:

Évitez de cogner l'élément à l'intérieur du boîtier.

Important:

N'essayez pas de nettoyer l'élément filtrant.

2.

Vérifiez que l'élément neuf n'est pas déchiré ou couvert d'une pellicule grasse, et que le joint de caoutchouc n'est pas endommagé. Examinez l'élément en le plaçant devant une lumière forte ; les trous éventuels apparaissent sous forme de points brillants.

N'utilisez pas le filtre s'il est endommagé.

3.

Posez l'élément filtrant avec précaution ( Figure

41 ).

Contrôle du niveau, vidange de l'huile moteur et remplacement du filtre à huile

Périodicité des entretiens:

À chaque utilisation ou une fois par jour—Contrôlez le niveau d'huile moteur.

Après les 50 premières heures de fonctionnement—Vidangez l'huile moteur et remplacez le filtre à huile.

Toutes les 100 heures—Vidangez l'huile moteur. (Faites l'entretien plus fréquemment si les conditions sont très poussiéreuses ou sableuses.)

Toutes les 200 heures—Remplacez le filtre

à huile. (Faites l'entretien plus fréquemment si les conditions sont très poussiéreuses ou sableuses.)

Huile moteur spécifiée

Type d'huile :

Huile détergente pour moteur diesel

(classe de service API CH-4 ou mieux).

Capacité du carter :

5,7 l avec filtre

Viscosité :

voir le tableau ci-dessous.

Figure 42

g238048

31

Contrôle du niveau d'huile moteur

1.

Garez la machine sur une surface plane et horizontale, serrez le frein de stationnement et abaissez les bras de la chargeuse.

2.

Arrêtez le moteur, enlevez la clé de contact et laissez refroidir le moteur.

3.

Ouvrez le capot et bloquez-le en position avec la béquille.

4.

Nettoyez la surface autour de la jauge d'huile et

enlevez le bouchon de remplissage ( Figure 43 ).

g029301

Figure 44

g029940

Figure 43

1.

Bouchon de remplissage d'huile

2.

Jauge d'huile

5.

Contrôlez le niveau d'huile et faites l'appoint au besoin (

Figure 44 ).

Important:

Ne remplissez pas excessivement le carter d'huile ; si le niveau d'huile est trop élevé, vous risquez d'endommager le moteur.

Vidange de l'huile moteur

1.

Démarrez le moteur et laissez-le tourner pendant 5 minutes.

Remarque:

Cela permet de réchauffer l'huile qui s'écoule alors plus facilement.

2.

Garez la machine sur un sol plat et horizontal.

3.

Élevez les bras de chargeuse et bloquez-les avec les dispositifs de blocage de vérins ; voir

Installation des dispositifs de blocage des vérins

(page 26)

.

4.

Serrez le frein de stationnement, coupez le moteur et enlevez la clé de contact.

5.

Vidangez l'huile sous la plate-forme ( Figure 45 ).

PRUDENCE

Les composants sont très chauds si la machine vient de fonctionner. Vous pouvez vous brûler à leur contact.

Prenez garde à ne pas toucher les composants chauds quand vous faites la vidange d'huile et/ou que vous remplacez le filtre à huile.

32

g031212

Remplacement du filtre à huile

1.

Élevez les bras de chargeuse et bloquez-les avec les dispositifs de blocage de vérins ; voir

Installation des dispositifs de blocage des vérins

(page 26)

.

2.

Serrez le frein de stationnement, coupez le moteur et enlevez la clé de contact.

3.

Déposez le couvercle avant ; voir

Dépose du capot avant (page 29)

.

4.

Vidangez l'huile moteur ; voir

Vidange de l'huile moteur (page 32)

.

5.

Placez un bac de vidange peu profond ou un chiffon sous le filtre pour récupérer l'huile.

6.

Remplacez le filtre à huile (

Figure 46

).

g029385

Figure 45

6.

Enlevez le bouchon de remplissage et versez lentement environ 80 % de la quantité d'huile spécifiée dans le couvre-culasse.

7.

Contrôlez le niveau d'huile.

8.

Faites l'appoint d'huile avec précaution pour faire monter le niveau jusqu'au trou supérieur de la jauge.

9.

Remettez le bouchon de remplissage.

g029749

Figure 46

7.

Enlevez le bouchon de remplissage et versez lentement environ 80 % de la quantité d'huile spécifiée dans le couvre-culasse.

8.

Contrôlez le niveau d'huile.

9.

Faites l'appoint d'huile avec précaution pour faire monter le niveau jusqu'au trou supérieur de la jauge.

10.

Remettez le bouchon de remplissage.

11.

Reposez le couvercle avant ; voir

Dépose du capot avant (page 29)

.

33

Entretien du système d'alimentation

DANGER

Dans certaines circonstances, le carburant est extrêmement inflammable et hautement explosif. Un incendie ou une explosion par du carburant peut vous brûler, ainsi que les personnes se tenant à proximité, et causer des dommages matériels.

Vous trouverez une liste complète des consignes de sécurité liées au carburant sous

Sécurité relative au carburant (page 16)

.

Vidange du filtre à carburant/séparateur d'eau

Périodicité des entretiens:

À chaque utilisation ou une fois par jour

1.

Garez la machine sur une surface plane et horizontale, serrez le frein de stationnement et abaissez les bras de la chargeuse.

2.

Coupez le moteur et enlevez la clé.

3.

Ouvrez le couvercle d'accès arrière ; voir

Ouverture du couvercle d'accès arrière (page

28)

.

4.

Localisez le filtre à carburant situé à l'arrière du moteur (

Figure 47

) et placez un récipient propre dessous.

1.

Collier

2.

Filtre en ligne

Figure 47

3.

Cartouche de filtre à carburant/séparateur d'eau

4.

Robinet de vidange g029408

Remplacement de la cartouche du filtre à carburant et du filtre en ligne

Périodicité des entretiens:

Toutes les 400 heures

1.

Garez la machine sur une surface plane et horizontale, serrez le frein de stationnement et abaissez les bras de la chargeuse.

2.

Coupez le moteur et enlevez la clé.

3.

Ouvrez le couvercle d'accès arrière ; voir

Ouverture du couvercle d'accès arrière (page

28)

.

4.

Localisez les filtres à carburant situés sur le côté droit du moteur (

Figure 47 ) et placez un

récipient dessous.

5.

Nettoyez la surface autour des supports de la

cartouche du filtre ( Figure 47

).

6.

Déposez la cartouche et nettoyez la surface de

montage ( Figure 47

).

7.

Lubrifiez le joint de la cartouche neuve avec de l'huile propre.

8.

Remplissez la cartouche de carburant.

9.

Installez la cartouche à la main jusqu'à ce que le joint rejoigne la surface de montage.

Serrez ensuite la cartouche d'un demi tour

supplémentaire ( Figure 47

).

10.

Localisez le filtre en ligne à gauche de la

cartouche du filtre à carburant ( Figure 47

) et notez le sens de la flèche sur le côté du filtre en ligne.

11.

Ouvrez les colliers à chaque extrémité du filtre

en ligne et débranchez les flexibles ( Figure 47 ).

Mettez le filtre au rebut.

12.

Branchez les flexibles au bout d'un filtre neuf

(

Figure 47

) en veillant à orienter la flèche qui se trouve sur le filtre vers le moteur ou la pompe d'alimentation électrique.

13.

Fixez les flexibles sur le filtre avec les colliers.

14.

Fermez le couvercle d'accès arrière et sécurisez-le avec les fixations.

5.

Desserrez le robinet de vidange en bas de la cartouche du filtre pour vidanger le liquide.

6.

Refermez le robinet de vidange quand la vidange est terminée.

7.

Fermez le couvercle d'accès arrière et fixez-le avec la fixation.

34

Contrôle des conduites et raccords d'alimentation

Périodicité des entretiens:

Toutes les 400 heures/Une fois par an (la première

échéance prévalant)

Vérifiez que les conduites et les raccords ne sont pas détériorés, endommagés ou desserrés. Serrez les raccords desserrés et demandez à un réparateur agréé de réparer les conduites de carburant endommagées.

Purge du circuit d'alimentation

Vous devez purger le circuit d'alimentation avant de démarrer le moteur dans les cas suivants :

Lors du tout premier démarrage d'un moteur neuf.

Après un arrêt du moteur dû à une panne de carburant.

Après l'entretien des composants du circuit d'alimentation (remplacement du filtre, etc.).

1.

Tournez la clé en position C

ONTACT

.

2.

Faites fonctionner la pompe à carburant pendant

2 minutes avant de démarrer la machine.

Entretien du système

électrique

Consignes de sécurité relatives au système

électrique

Débranchez la batterie avant de réparer la machine. Débranchez toujours la borne négative de la batterie avant la borne positive. Rebranchez toujours la borne positive avant la borne négative.

Chargez la batterie dans un endroit dégagé et bien aéré, à l'écart des flammes ou sources d'étincelles. Débranchez le chargeur du secteur avant de brancher ou de débrancher la batterie.

Portez des vêtements de protection et utilisez des outils isolés.

L'acide de la batterie est toxique et peut causer des brûlures. Évitez tout contact avec la peau, les yeux et les vêtements. Protégez-vous le visage, les yeux et les vêtements quand vous manipulez la batterie.

Les gaz de la batterie sont explosifs. Gardez la batterie éloignée des cigarettes, des flammes ou des sources d'étincelles.

Vidange des réservoirs de carburant

Périodicité des entretiens:

Tous les 2 ans

Demandez à un concessionnaire-réparateur agréé de vidanger et de nettoyer les réservoirs de carburant.

Entretien de la batterie

Périodicité des entretiens:

Toutes les 50 heures

Utilisation du coupe-batterie

ATTENTION

Les pièces brûlantes peuvent causer des blessures.

Gardez les mains, les pieds, le visage et toute autre partie du corps ainsi que les vêtements

à l'écart du silencieux et autres surfaces brûlantes.

1.

Garez la machine sur une surface plane et horizontale, serrez le frein de stationnement et abaissez les bras de la chargeuse.

2.

Coupez le moteur et enlevez la clé.

3.

Ouvrez le capot, calez-le avec la béquille et enlevez le panneau latéral gauche.

4.

Tournez le coupe-batterie à la position

SOUS

TENSION ou

HORS TENSION pour effectuer ce qui suit :

35

Pour mettre la machine sous tension, tournez le coupe-batterie dans le sens horaire à la position

SOUS TENSION

( Figure 48 ).

Pour mettre la machine hors tension, tournez le coupe-batterie dans le sens antihoraire à la position

HORS TENSION

( Figure 48 ).

1.

Coupe-batterie (position

HORS TENSION

)

2.

Coupe-batterie (position

SOUS TENSION

)

Figure 48

3.

Borne positive de la batterie déchargée g033901

36

Retrait de la batterie

1.

Garez la machine sur une surface plane et horizontale, serrez le frein de stationnement et abaissez les bras de la chargeuse.

2.

Coupez le moteur et enlevez la clé.

3.

Retirez la batterie, comme montré à la

Figure 49 .

g204573

Figure 49

Charge de la batterie

ATTENTION

La batterie en charge produit des gaz susceptibles d'exploser.

Ne fumez jamais et gardez la batterie éloignée des flammes et sources d'étincelles.

Important:

Gardez toujours la batterie chargée au maximum (densité 1,265). Cela est particulièrement important pour prévenir la dégradation de la batterie si la température tombe en dessous de 0 ºC.

1.

Retirez la batterie de la machine ; voir

Retrait de la batterie (page 37)

.

2.

Chargez la batterie pendant 4 à 8 heures à un régime de 3 à 4 A (

Figure 50

). Ne chargez pas la batterie excessivement.

g003792

1.

Borne positive de la batterie

2.

Borne négative de la batterie

Figure 50

3.

Fil rouge (+) du chargeur

4.

Fil noir (-) du chargeur

3.

Quand la batterie est chargée au maximum, débranchez le chargeur de la prise, puis

37

débranchez les fils du chargeur des bornes de la batterie (

Figure 50 ).

Nettoyage de la batterie

Remarque:

Les bornes et le bac doivent être propres, car une batterie encrassée se décharge lentement.

1.

Garez la machine sur une surface plane et horizontale, serrez le frein de stationnement

(selon l'équipement) et abaissez les bras de la chargeuse.

2.

Coupez le moteur et enlevez la clé.

Mise en place de la batterie

Installez la batterie comme montré à la

Figure 51

.

3.

Retirez la batterie de la machine ; voir

Retrait de la batterie (page 37)

.

4.

Lavez le bac complet avec un mélange d'eau et de bicarbonate de soude.

5.

Rincez la batterie à l'eau claire.

6.

Pour prévenir la corrosion, enduisez les bornes de la batterie et les connecteurs des câbles de graisse Grafo 112X (Skin-Over) (réf. Toro

505-47) ou de vaseline.

7.

Reposez la batterie ; voir

Mise en place de la batterie (page 38)

.

Figure 51

Entretien d'une batterie de rechange

La batterie d'origine ne nécessite aucun entretien.

Pour savoir comment faire l'entretien d'une batterie de rechange, reportez-vous aux instructions du fabricant de la batterie.

38 g204572

Démarrage de la machine avec une batterie de secours

ATTENTION

Les pièces brûlantes peuvent causer des blessures.

Gardez les mains, les pieds, le visage et toute autre partie du corps ainsi que les vêtements

à l'écart du silencieux et autres surfaces brûlantes.

ATTENTION

Le démarrage du moteur avec une batterie de secours produit des gaz susceptibles d'exploser.

Ne fumez pas et n'approchez pas d'étincelles ni de flammes de la batterie.

1.

Ouvrez le capot, calez-le avec la béquille et enlevez le panneau latéral gauche.

2.

Retirez le capuchon de la borne positive de la

batterie déchargée ( Figure 52

)

6.

Connectez l'autre extrémité du câble de démarrage négatif (-) à un point de masse, tel un boulon non peint ou un élément du châssis.

7.

Démarrez le moteur de l'autre machine.

Laissez-le tourner quelques minutes, puis démarrez le moteur de votre véhicule.

8.

Retirez les câbles dans l'ordre inverse de leur connexion.

9.

Remettez le capuchon sur la borne positive de la batterie déchargée.

Entretien des fusibles

Le système électrique est protégé par des fusibles.

Il ne nécessite donc aucun entretien. Toutefois, si un fusible grille, contrôlez la pièce ou le circuit pour vérifier son état et vous assurer qu'il n'y a pas de court-circuit. La

Figure 53

représente le porte-fusibles et identifie l'emplacement des fusibles.

g029409

1.

Fusible (10 A)

2.

Fusible (15 A)

Figure 53

3.

Fusible (15 A)

4.

Fusible (10 A)

Figure 52

1.

Borne positive de la batterie déchargée g033902

3.

Connectez une extrémité du câble de démarrage positif (+) à la borne positive de la batterie déchargée (

Figure 52 ).

4.

Connectez l'autre extrémité du câble de démarrage positif (+) à la borne positive de la batterie de l'autre machine.

5.

Connectez une extrémité du câble de démarrage négatif (-) à la borne négative de la batterie de l'autre machine.

Remarque:

Si la machine refuse de démarrer, il se peut que le fusible du panneau de commande/relais ou du circuit principal soit grillé.

Un fusible (50 A) est aussi situé sur le côté droit de la machine. Levez les bras de la chargeuse, montez le dispositif de blocage de vérin et déposez le couvercle d'accès droit. Le fusible est situé juste derrière le cadre.

39

Entretien du système d'entraînement

g205353

Figure 54

1.

Boulon

2.

Couvercle d'accès droit

3.

Emplacement du fusible

Entretien des chenilles

Périodicité des entretiens:

Après les 8 premières heures de fonctionnement—Vérifiez et ajustez la tension des chenilles.

Toutes les 50 heures—Vérifiez et ajustez la tension des chenilles.

À chaque utilisation ou une fois par jour—Nettoyez les chenilles.

À chaque utilisation ou une fois par jour—Vérifiez qu'elles ne sont pas excessivement usées et qu'elles sont tendues correctement.

Nettoyage des chenilles

1.

Garez la machine sur un sol plat et horizontal, et serrez le frein de stationnement.

2.

Le godet étant monté et incliné vers le bas, abaissez-le au sol afin que l'avant du groupe de déplacement se soulève de quelques centimètres.

3.

Coupez le moteur et enlevez la clé.

4.

Nettoyez les chenilles au tuyau d'arrosage ou au jet haute pression.

Important:

Le jet haute pression ne doit servir qu'au nettoyage des chenilles. Ne l'utilisez jamais pour nettoyer le reste de la machine N'utilisez pas de jet d'eau haute pression entre le pignon d'entraînement et le groupe de déplacement, cela pourrait endommager les joints du moteur.

Le lavage au jet d'eau haute pression peut endommager le système électrique et les vannes hydrauliques, ou enlever la graisse.

Important:

Nettoyez soigneusement les galets de roulement, la roue avant et le pignon

d'entraînement ( Figure 55 ). Les galets de

roulement doivent tourner librement lorsqu'ils sont propres.

40

1.

Chenille

2.

Roue avant

Figure 55

Chenilles larges montrées

3.

Pignon d'entraînement

4.

Galet de roulement g029756

1.

Boulon de blocage

2.

Vis de tension

Figure 57

3.

Entretoise

4.

Écrou g257903

Réglage de la tension des chenilles

Machines à chenilles étroites

Levez/soutenez un côté de la machine et, en vous aidant du poids de la chenille, vérifiez qu'un espace de 12,5 cm existe entre le bas du rebord du galet de roulement et la chenille, comme montré à la

Figure

56 . Si ce n'est pas le cas, réglez la tension des

chenilles comme suit :

5.

Avec une clé à cliquet de ½ pouce, tournez la vis de tension jusqu'à obtention d'une flèche de

12,7 mm, comme montré à la

Figure 56

.

Remarque:

Tournez la vis dans le sens antihoraire pour tendre la chenille et dans le sens horaire pour la détendre.

6.

Alignez l'encoche la plus proche dans la vis de tension et le trou du boulon de blocage, et fixez la vis avec le boulon et l'écrou de blocage

(

Figure 57

).

7.

Répétez la procédure pour l'autre chenille.

8.

Conduisez la machine, puis garez-la machine sur une surface plane et horizontale, serrez le frein de stationnement, coupez le contact et enlevez la clé de contact.

9.

Vérifiez que la flèche est de 12,7 mm, comme montré à la

Figure 56

. Réglez au besoin.

g257979

Machines à chenilles larges

Vérifiez que le bloc de tension est aligné sur le guide vert de l'autocollant ou qu'il se trouve à 1,3 cm de

l'arrière de la fente du tube de tension ( Figure 58 ).

Figure 56

1.

Galet de roulement

1.

Garez la machine sur une surface plane et horizontale, serrez le frein de stationnement et abaissez les bras de la chargeuse.

2.

Coupez le moteur et enlevez la clé.

3.

Levez le côté de la machine que vous réglez de sorte à décoller la chenille du sol.

4.

Enlevez le boulon de blocage, l'entretoise et

l'écrou ( Figure 57

).

41

8.

Vérifiez que le bloc de tension est aligné sur le guide vert de l'autocollant ou qu'il se trouve à

1,3 cm de l'arrière du tube de tension pour les deux chenilles (

Figure 58

). Réglez au besoin.

Remplacement des chenilles

Figure 58

1.

Guide vert sur l'autocollant

2.

Bloc de tension

1.

Garez la machine sur une surface plane et horizontale, serrez le frein de stationnement et abaissez les bras de la chargeuse.

2.

Coupez le moteur et enlevez la clé.

3.

Enlevez le boulon de blocage, l'entretoise et

l'écrou ( Figure 59

).

g203962

Machines à chenilles étroites

Remplacez les chenilles si elles sont très usées.

1.

Retirez les accessoires éventuellement présents.

2.

Garez la machine sur une surface plane et horizontale en vérifiant qu'une seule moitié de

pignon est engagée sur la chenille ( Figure 60 ).

g029758

1.

Tube de tension

2.

Boulon de blocage

Figure 59

3.

Vis de tension

4.

À l'aide d'un rochet de ½ pouce, tournez la vis de tension jusqu'à ce que le bloc de tension soit aligné sur le guide vert de l'autocollant ou se trouve à 1,3 cm de l'arrière de la fente du tube

de tension ( Figure 58

).

Remarque:

Tournez la vis dans le sens antihoraire pour tendre la chenille et dans le sens horaire pour la détendre.

5.

Alignez l'encoche la plus proche dans la vis de tension et le trou du boulon de blocage, et fixez la vis avec le boulon et l'écrou de blocage

(

Figure 59

).

6.

Répétez la procédure pour l'autre chenille.

7.

Conduisez la machine, puis garez-la machine sur une surface plane et horizontale, serrez le frein de stationnement, coupez le contact et enlevez la clé de contact.

g259714

Figure 60

1.

Demi-pignon

3.

Serrez le frein de stationnement.

4.

Abaissez les bras de chargement pour les positionner de 20 à 25 cm au-dessus du cadre.

5.

Coupez le moteur et enlevez la clé.

6.

Soulevez la machine du sol pour vous permettre d'accéder à l'intérieur de la chenille sous machine. Soutenez la machine avec des chandelles.

Remarque:

Utilisez des chandelles pouvant soutenir le poids de votre machine.

ATTENTION

Les crics mécaniques ou hydrauliques peuvent céder sous le poids de la machine et causer des blessures graves.

Utilisez des chandelles pour soutenir la machine.

7.

Enlevez le boulon de blocage, l'entretoise et

l'écrou ( Figure 57

).

42

8.

À l'aide d'une clé à cliquet de ½ pouce, tournez la vis de tension dans le sens horaire pour

détendre la transmission ( Figure 57

et

Figure

61 ).

g259736

Figure 63

1.

Pignon

2.

Chenille

3.

Roue avant

9.

Retirez les 3 boulons qui fixent la moitié de pignon qui n'est pas engagée sur la chenille

(

Figure 61

).

Figure 61

4.

Clé à cliquet (½")

5.

Galet de roulement (5) g258146

12.

Serrez le frein de stationnement, coupez le moteur et enlevez la clé de contact.

13.

Déposez la chenille de son cadre.

14.

Enroulez la chenille neuve sur la roue avant

(

Figure 61

).

15.

Poussez la chenille sous et entre les galets de roulement, puis enroulez-la autour du cadre

(

Figure 61

).

16.

Mettez le moteur en marche et desserrez le frein de stationnement.

17.

Poussez la commande de déplacement en avant jusqu'à ce que la moitié du pignon d'entraînement s'engage sur la chenille (

Figure

64 ).

g257925 g259737

Figure 62

2.

Demi-pignon

Figure 64

1.

Boulon (3)

10.

Démarrez la machine et desserrez le frein de stationnement.

11.

Poussez la commande de déplacement en avant jusqu'à ce que l'autre moitié du pignon soit

dégagée de la chenille ( Figure 63 ).

18.

Serrez le frein de stationnement, coupez le moteur et enlevez la clé de contact.

19.

Appliquez du frein-filet sur les boulons du demi-pignon d'entraînement que vous avez

retiré et posez le demi-pignon ( Figure 62 ).

Serrez les boulons à un couple de 95 à 115 N·m.

20.

Avec une clé à cliquet de ½ pouce, tournez la vis de tension dans le sens antihoraire jusqu'à obtention d'une flèche de 12,7 mm, comme montré à la

Figure 56 .

43

21.

Alignez l'encoche la plus proche de la vis de tension et le trou du boulon de blocage, et fixez la vis avec le boulon de blocage, l'entretoise et l'écrou.

22.

Abaissez la machine au sol.

23.

Répétez la procédure pour remplacer l'autre chenille.

24.

Conduisez la machine, puis garez-la machine sur une surface plane et horizontale, serrez le frein de stationnement, coupez le contact et enlevez la clé de contact.

25.

Vérifiez que la flèche est de 12,7 mm, comme montré à la

Figure 56 .

Machines à chenilles larges

Remplacez les chenilles si elles sont très usées.

1.

Garez la machine sur une surface plane et horizontale, serrez le frein de stationnement et abaissez les bras de la chargeuse.

2.

Coupez le moteur et enlevez la clé.

3.

Soulevez/soutenez le côté de la machine sur lequel vous voulez travailler de sorte que la chenille se trouve de 7,6 à 10 cm au-dessus du sol.

4.

Enlevez le boulon et l'écrou de blocage ( Figure

59 ).

5.

À l'aide d'une clé à cliquet de ½ pouce, tournez la vis de tension dans le sens horaire pour

détendre la transmission ( Figure 59

et

Figure

65 ).

7.

Retirez l'écrou de fixation de la roue avant

extérieure et déposez la roue ( Figure 66 ).

1.

Écrou

2.

Rondelle

Figure 66

3.

Roue avant extérieure

4.

Chenille g217640

8.

Déposez la chenille ( Figure 66 ).

9.

Retirez les 2 grandes rondelles des roues extérieures (1 de chaque côté de chaque roue)

(

Figure 66

).

10.

Éliminez la graisse et les saletés accumulées entre l'emplacement des rondelles et les roulements à l'intérieur des roues, puis garnissez cette zone de graisse de chaque côté des roues.

11.

Posez les grandes rondelles sur les roues, par dessus la graisse.

12.

Posez la chenille neuve ( Figure 66 ).

Remarque:

Posez la chenille neuve en prenant soin d'engager les crampons entre les entretoises au centre du pignon d'entraînement.

13.

Posez la roue avant extérieure et fixez-la avec

l'écrou retiré précédemment ( Figure 66 ).

14.

Serrez l'écrou à 407 N·m.

15.

Tournez la vis de tension dans le sens antihoraire jusqu'à ce qu'elle arrive en butée

(

Figure 67

).

Figure 65

1.

Pignon d'entraînement

2.

Chenille

3.

Roue avant

4.

Boulon arrière

5.

Galet de roulement

6.

Tendeur de pivot

7.

Clé à cliquet (½") g029759

6.

Desserrez le boulon arrière près de la roue

d'entraînement ( Figure 65 ).

44

1.

Écrou de tension

Figure 67

2.

Vis de tension

16.

Alignez l'encoche la plus proche dans la vis de tension et le trou du boulon de blocage, et fixez la vis avec le boulon et l'écrou de blocage.

17.

Serrez le boulon arrière à un couple de 108 à

122 N·m.

18.

Abaissez la machine au sol.

19.

Répétez la procédure pour remplacer l'autre chenille.

20.

Conduisez la machine, puis garez-la machine sur une surface plane et horizontale, serrez le frein de stationnement, coupez le contact et enlevez la clé de contact.

21.

Vérifiez que le bloc de tension est arrivé en butée.

Remarque:

La chenille se détend après un certain temps de fonctionnement.

22.

Réglez la tension de la chenille de sorte que le bloc de tension s'aligne sur le guide vert de l'autocollant ou soit à 1,3 cm de l'arrière de la fente du tube de tension ; voir

Réglage de la tension des chenilles (page 41)

.

g203963

Entretien du système de refroidissement

Consignes de sécurité relatives au système de refroidissement

L'ingestion de liquide de refroidissement peut être toxique ; rangez-le hors de la portée des enfants et des animaux domestiques.

Les projections de liquide de refroidissement brûlant sous pression ou le contact avec le radiateur brûlant et les pièces qui l'entourent peuvent causer des brûlures graves.

– Laissez toujours refroidir le moteur pendant au moins 15 minutes avant d'enlever le bouchon du radiateur.

– Servez-vous d'un chiffon pour ouvrir le bouchon du radiateur et desserrez-le lentement pour laisser la vapeur s'échapper.

Entretien du circuit de refroidissement

Périodicité des entretiens:

À chaque utilisation ou une fois par jour—Nettoyez le panneau, le refroidisseur d'huile et l'avant du radiateur (plus souvent si l'atmosphère est extrêmement poussiéreuse ou sale).

À chaque utilisation ou une fois par jour—Vérifiez le niveau de liquide de refroidissement dans le vase d'expansion.

Toutes les 100 heures—Contrôlez les flexibles du circuit de refroidissement.

Une fois par an—Vidangez le liquide de refroidissement moteur (à confier à un concessionnaire-réparateur agréé seulement.

Nettoyage de la grille de radiateur

Périodicité des entretiens:

À chaque utilisation ou une fois par jour

Enlevez à l'air comprimé l'herbe, les saletés et autres débris accumulés sur la grille de radiateur.

Contrôle du niveau du liquide de refroidissement

Le circuit de refroidissement contient un mélange

50/50 d'eau et d'antigel à l'éthylène glycol permanent.

45

1.

Garez la machine sur une surface plane et horizontale, abaissez les bras de la chargeuse, serrez le frein de stationnement et coupez le moteur.

2.

Enlevez la clé du commutateur d'allumage et laissez refroidir le moteur.

3.

Vérifiez le niveau de liquide de refroidissement

dans le vase d'expansion ( Figure 68

).

Il doit se situer au même niveau ou au-dessus du repère qui figure sur le côté du vase d'expansion.

Entretien des freins

Essai du frein de stationnement

Périodicité des entretiens:

À chaque utilisation ou une fois par jour

1.

Serrez le frein de stationnement ; voir

Levier de frein de stationnement (page 13)

.

2.

Démarrez le moteur.

3.

Essayez lentement de conduire la machine en marche avant ou arrière.

4.

Si la machine se déplace, faites-la réviser par votre concessionnaire-réparateur Toro agréé.

g029314

Figure 68

1.

Vase d'expansion

2.

Repère maximum

4.

Si le niveau de liquide de refroidissement est trop bas, enlevez le bouchon du vase d'expansion et ajoutez un mélange 50/50 d'eau et d'antigel permanent à l'éthylène glycol.

Important:

Ne remplissez pas le vase d'expansion excessivement.

5.

Revissez le bouchon du vase d'expansion.

Vidange du liquide de refroidissement moteur

Périodicité des entretiens:

Une fois par an

Demandez à un réparateur agréé d'effectuer la vidange du liquide de refroidissement une fois par an.

S'il est nécessaire de faire l'appoint de liquide de refroidissement moteur, voir

Contrôle du niveau du liquide de refroidissement (page 45)

.

46

Entretien des commandes

Réglage des commandes

Les commandes sont réglées en usine avant l'expédition de la machine. Toutefois, après de nombreuses heures d'utilisation, il faudra

éventuellement ajuster l'alignement, la position

POINT

MORT et le centrage de la commande de déplacement quand elle est à la position avant maximale.

Demandez à votre concessionnaire-réparateur agréé de régler les commandes de votre machine.

Entretien du système hydraulique

Consignes de sécurité relatives au système hydraulique

Consultez immédiatement un médecin en cas d'injection de liquide sous la peau. Toute injection de liquide hydraulique sous la peau doit être

éliminée dans les quelques heures qui suivent par une intervention chirurgicale réalisée par un médecin.

Vérifiez l'état de tous les flexibles et conduits hydrauliques, ainsi que le serrage de tous les raccords et branchements avant de mettre le système hydraulique sous pression.

N'approchez pas les mains ni aucune autre partie du corps des fuites en trou d'épingle ou des gicleurs d'où sort du liquide hydraulique sous haute pression.

Utilisez un morceau de papier ou de carton pour détecter les fuites.

Évacuez avec précaution toute la pression du système hydraulique avant toute intervention sur le système.

Liquides hydrauliques spécifiés

Capacité du réservoir hydraulique : 38 litres

Utilisez un seul des liquides suivants dans le système hydraulique :

Liquide hydraulique/de transmission

« Toro Premium Transmission/Hydraulic

Tractor Fluid »

(pour plus de renseignements, adressez-vous à votre concessionnaire-réparateur

Toro agréé)

Liquide hydraulique toutes saisons « Toro

Premium All Season Hydraulic Fluid »

(pour plus de renseignements, adressez-vous à votre concessionnaire-réparateur agréé)

Si aucun des liquides Toro ci-dessus n'est disponible, vous pouvez utiliser un autre

liquide hydraulique universel pour tracteur (UTHF)

, à condition que ce soit un produit

ordinaire à base de pétrole

. Les spécifications doivent rester dans la plage des caractéristiques matérielles et le liquide doit être conforme aux normes industrielles ci-dessous. Vérifiez auprès de votre fournisseur de liquide hydraulique que le liquide est conforme

à ces spécifications.

47

Remarque:

Toro décline toute responsabilité en cas de dommage causé par l'utilisation d'huiles de remplacement inadéquates. Utilisez uniquement des produits provenant de fabricants réputés qui répondent de leur recommandations.

Propriétés physiques

Viscosité, ASTM D445 cSt à 40 ºC : 55 à 62 cSt à 100 ºC : 9,1 à 9,8

140 à 152 Indice de viscosité,

ASTM D2270

Point d'écoulement,

ASTM D97

Normes industrielles

-37 à -43 ºC

API GL-4, AGCO Powerfluid 821 XL, Ford New Holland

FNHA-2-C-201.00, Kubota UDT, John Deere J20C, Vickers

35VQ25 et Volvo WB-101/BM

Remarque:

De nombreux liquides hydrauliques sont presque incolores, ce qui rend difficile la détection des fuites. Un additif colorant rouge pour liquide hydraulique est disponible en bouteilles de 20 ml. Une bouteille suffit pour 15 à 22 litres de liquide hydraulique. Vous pouvez commander ces bouteilles chez les concessionnaires agréés

(réf. 44-2500).

Figure 69

1.

Bouchon de remplissage g029748

8.

Enlevez le bouchon du goulot de remplissage et vérifiez le niveau de liquide sur la jauge (

Figure

70 ).

Remarque:

Le niveau de liquide doit se situer entre les 2 crans sur la jauge quand les bras sont abaissés ou être aligné sur le cran inférieur quand les bras sont élevés.

Contrôle du niveau de liquide hydraulique

Périodicité des entretiens:

Toutes les 25 heures

Important:

Utilisez toujours le liquide hydraulique correct. L'utilisation de liquides non spécifiés endommagera le système hydraulique. Voir

Liquides hydrauliques spécifiés (page 47)

.

1.

Retirez les accessoires éventuellement présents.

2.

Garez la machine sur un sol plat et horizontal.

3.

Levez les bras de la chargeuse et montez les dispositifs de blocage de vérins.

4.

Coupez le moteur et enlevez la clé.

5.

Ouvrez le capot et bloquez-le en position avec la béquille.

6.

Déposez le panneau latéral droit.

7.

Nettoyez la surface autour du goulot de

remplissage du réservoir hydraulique ( Figure

69 ).

Figure 70

1.

Goulot de remplissage 2.

Jauge de niveau g029729

9.

Si le niveau est bas, ajoutez suffisamment d'huile hydraulique pour le rectifier.

10.

Remettez en place le bouchon du goulot de remplissage.

11.

Posez le panneau latéral.

12.

Fermez le capot.

13.

Retirez et rangez les dispositifs de blocage des vérins, puis abaissez les bras de la chargeuse.

48

Remplacement du filtre hydraulique

Périodicité des entretiens:

Après les 8 premières heures de fonctionnement

Toutes les 200 heures

Important:

N'utilisez pas un filtre à huile de type automobile au risque d'endommager gravement le système hydraulique.

1.

Garez la machine sur une surface plane et horizontale, serrez le frein de stationnement et abaissez les bras de la chargeuse.

2.

Coupez le moteur et enlevez la clé.

3.

Ouvrez le capot et bloquez-le en position avec la béquille.

4.

Placez un bac de vidange sous le filtre et

remplacez le filtre ( Figure 71

).

hydraulique (page 48)

) et faites l'appoint jusqu'à ce que le niveau atteigne le repère sur la jauge.

Important:

Ne remplissez pas excessivement le réservoir.

9.

Fermez le capot.

Vidange du liquide hydraulique

Périodicité des entretiens:

Toutes les 400 heures/Une fois par an (la première

échéance prévalant)

1.

Garez la machine sur un sol plat et horizontal.

2.

Levez les bras de la chargeuse et montez les dispositifs de blocage de vérins.

3.

Arrêtez le moteur, enlevez la clé de contact et laissez refroidir le moteur.

4.

Ouvrez le capot et bloquez-le avec la béquille.

5.

Déposez le panneau latéral droit ; voir

Dépose des panneaux latéraux (page 28)

.

6.

Enlevez le bouchon et la jauge du réservoir hydraulique (

Figure 72 ).

Figure 71

5.

Essuyez le liquide éventuellement répandu.

6.

Mettez le moteur en marche et laissez-le tourner environ 2 minutes pour purger l'air du circuit.

7.

Coupez le moteur et recherchez d'éventuelles fuites.

8.

Vérifiez le niveau de liquide dans le réservoir hydraulique (voir

Contrôle du niveau de liquide

g205342 g029729

Figure 72

1.

Goulot de remplissage 2.

Jauge de niveau

7.

Placez un grand bac de vidange (d'au moins

57 litres de capacité) sous le bouchon de vidange à l'avant de la machine (

Figure 73

).

49

Nettoyage

1.

Bouchon de vidange

Figure 73

g031213

8.

Retirez le bouchon de vidange pour permettre

à l'huile de s'écouler dans le bac de vidange

(

Figure 73

).

9.

Lorsque la vidange d'huile est terminée, remettez et serrez le bouchon de vidange en place.

Remarque:

Débarrassez-vous de l'huile usagée dans un centre de recyclage agréé.

10.

Remplissez le réservoir du liquide hydraulique recommandé ; voir

Liquides hydrauliques spécifiés (page 47)

.

11.

Mettez le moteur en marche et laissez-le tourner quelques minutes.

12.

Coupez le moteur et enlevez la clé.

13.

Contrôlez le niveau de liquide hydraulique et faites l'appoint au besoin ; voir

Contrôle du niveau de liquide hydraulique (page 48)

.

14.

Fermez le capot.

Nettoyage des débris

Périodicité des entretiens:

À chaque utilisation ou une fois par jour

Important:

Le moteur peut surchauffer et être endommagé si vous utilisez la machine alors que les déflecteurs sont obstrués et/ou les carénages de refroidissement sont déposés.

1.

Garez la machine sur une surface plane et horizontale et abaissez les bras de la chargeuse.

2.

Arrêtez le moteur, enlevez la clé de contact et laissez refroidir le moteur.

3.

Ouvrez le capot et bloquez-le en position avec la béquille.

4.

Enlevez les débris éventuellement accumulés sur les déflecteurs avant et latéraux.

5.

Essuyez le filtre à air pour enlever les débris.

6.

À l'aide d'une brosse ou d'air comprimé, enlevez les débris accumulés sur le moteur et les ailettes du refroidisseur d'huile.

Important:

Le moteur peut surchauffer et

être endommagé si vous utilisez la machine alors que les déflecteurs sont obstrués et/ou les carénages de refroidissement sont déposés.

7.

Enlevez les débris accumulés sur l'ouverture du capot, le silencieux, les écrans pare-chaleur et la grille du radiateur (le cas échéant).

8.

Fermez le capot.

50

Nettoyage du châssis

Périodicité des entretiens:

Toutes les 100 heures—Vérifiez l'encrassement du châssis.

Avec le temps, le châssis s'encrasse sous le moteur et doit être nettoyé. Pour cette raison, ouvrez régulièrement le capot et inspectez la zone au-dessous du moteur à l'aide d'une torche. Si des débris sont accumulés sur plus de 2,5 à 5 cm d'épaisseur, nettoyez le châssis.

1.

Garez la machine sur une surface plane et horizontale, serrez le frein de stationnement et abaissez les bras de la chargeuse.

2.

Soulevez l'avant de la machine pour incliner la machine en arrière.

3.

Coupez le moteur et enlevez la clé.

4.

Enlevez les 2 boulons de fixation de la plaque inférieure et déposez la plaque (

Figure 74

).

1.

Plaque inférieure

Figure 74

g031235

5.

Déposez le panneau de protection avant ; voir

Retrait du panneau avant (page 28)

.

6.

Pulvérisez de l'eau dans le châssis pour nettoyer la saleté et les débris.

Remarque:

L'eau s'écoulera à l'arrière de la machine.

Important:

Ne pulvérisez pas d'eau dans le moteur.

7.

Graissez la machine ; voir

Graissage de la machine (page 29)

.

8.

Posez la plaque inférieure ( Figure 74

).

9.

Posez le panneau de protection avant.

10.

Abaissez la machine.

Remisage

Consignes de sécurité pour le remisage

Coupez le moteur, enlevez la clé, attendez l'arrêt complet de toutes les pièces mobiles et faites refroidir la machine avant de la remiser.

Ne rangez pas la machine ou le carburant à proximité d'une flamme.

Remisage

1.

Garez la machine sur une surface plane et horizontale, serrez le frein de stationnement et abaissez les bras de la chargeuse.

2.

Coupez le moteur et enlevez la clé.

3.

Nettoyez soigneusement toute la machine.

Important:

Vous pouvez laver la machine avec de l'eau et un détergent doux. N'utilisez pas de nettoyeur haute pression. N'utilisez pas trop d'eau, surtout près du panneau de commande, du moteur, des pompes hydrauliques et des moteurs électriques.

4.

Faites l'entretien du filtre à air ; voir

Entretien du filtre à air (page 30)

.

5.

Graissez la machine ; voir

Graissage de la machine (page 29)

.

6.

Vidangez l'huile moteur ; voir

Vidange de l'huile moteur (page 32)

.

7.

Chargez la batterie ; voir

Charge de la batterie

(page 37)

.

8.

Vérifiez et ajustez la tension des chenilles ; voir

Réglage de la tension des chenilles (page 41)

.

9.

Contrôlez et resserrez toutes les fixations.

Réparez ou remplacez les pièces usées, endommagées ou manquantes.

10.

Peignez toutes les surfaces métalliques éraflées ou mises à nu avec de la peinture en vente chez un concessionnaire-réparateur agréé.

11.

Rangez la machine dans un endroit propre et sec, comme un garage ou une remise. Enlevez la clé de contact et rangez-la en lieu sûr.

12.

Couvrez la machine pour la protéger et la garder propre.

51

Dépistage des défauts

Problème

Le démarreur ne fonctionne pas.

Le démarreur fonctionne mais le moteur ne démarre pas.

Cause possible Mesure corrective

1. Les connexions électriques sont corrodées ou desserrées.

1. Contrôlez le bon contact des connexions électriques.

2. Un fusible a grillé ou est mal serré.

2. Corrigez ou remplacez le fusible.

3. La batterie est déchargée.

3. Rechargez ou remplacez la batterie.

4. Le relais ou le contact est endommagé.

4. Contactez un concessionnaireréparateur agréé.

5. Démarreur ou solénoïde de démarreur défectueux.

6. Des composants internes du moteur sont grippés.

7. Le système de sécurité est engagé.

5. Contactez un concessionnaireréparateur agréé.

6. Contactez un concessionnaireréparateur agréé.

7. Vérifiez le réglage du point mort des commandes de la machine et des commandes auxiliaires.

1. La procédure de démarrage n'est pas correcte.

1. Voir Démarrage du moteur.

1

5.

1

6.

1

2.

1

3.

1

4.

2. Le réservoir de carburant est vide.

3. Le robinet d'arrivée de carburant est fermé.

2. Remplissez le réservoir de carburant frais.

3. Ouvrez le robinet d'arrivée de carburant.

4. Impuretés, eau ou carburant altéré, ou mauvais type de carburant dans le système d'alimentation.

4. Vidangez et rincez le circuit de carburant, puis faites le plein de carburant neuf.

5. La conduite de carburant est colmatée.

5. Nettoyez ou remplacez la conduite de carburant.

6. Air dans le carburant.

6. Purgez les injecteurs et vérifiez l'étanchéité des raccords de flexibles et des branchements entre le réservoir de carburant et le moteur.

7. Les bougies de préchauffage sont défaillantes.

8. Le démarreur est trop lent.

9. Les éléments du filtre à air sont

1

0.

1

1.

encrassés.

Le filtre à carburant est colmaté.

Le mauvais type de carburant pour usage à basses températures est utilisé dans la machine.

Basse compression.

Les injecteurs sont défectueux.

1

2.

1

3.

7. Vérifiez le fusible, les bougies et le câblage.

8. Vérifiez la batterie, la viscosité de l'huile et le démarreur (contactez votre concessionnaire-réparateur agréé).

9. Faites l'entretien des éléments du filtre

à air.

1

0.

Remplacez le filtre à carburant.

1

1.

Vidangez le circuit d'alimentation et remplacez le filtre à carburant. Faites le plein de carburant de la qualité voulue pour la température ambiante.

Il faudra éventuellement réchauffer la machine entière.

Contactez un concessionnaireréparateur agréé.

Contactez un concessionnaireréparateur agréé.

Le calage de la pompe d'injection n'est pas correct.

Le solénoïde ETR est endommagé.

1

4.

La pompe d'injection est endommagée.

1

5.

1

6.

Contactez un concessionnaireréparateur agréé.

Contactez un concessionnaireréparateur agréé.

Contactez un concessionnaireréparateur agréé.

52

Problème

Le moteur démarre, mais s'arrête aussitôt.

Le moteur tourne, mais cogne et a des ratés.

Le moteur ne tourne pas au ralenti.

1. L'évent du réservoir de carburant est bouché.

Cause possible

2. Impuretés ou eau dans le circuit de carburant.

3. Le filtre à carburant est colmaté.

4. Air dans le carburant.

5. Le mauvais type de carburant pour usage à basses températures a été utilisé dans la machine.

6. Le pare-étincelles est colmaté.

7. La pompe à carburant est endommagée.

1. Impuretés, eau ou carburant altéré, ou mauvais type de carburant dans le système d'alimentation.

2. Le moteur surchauffe.

3. Air dans le carburant.

4. Les injecteurs sont défectueux.

5. Basse compression.

6. La pompe d'injection n'est pas calée correctement.

7. Calaminage excessif.

8. Usure ou dommage interne.

1. L'évent du réservoir de carburant est bouché.

2. Impuretés, eau ou carburant altéré, ou mauvais type de carburant dans le système d'alimentation.

3. Les éléments du filtre à air sont encrassés.

4. Le filtre à carburant est colmaté.

5. Air dans le carburant.

6. La pompe à carburant est endommagée.

7. Basse compression.

Mesure corrective

1. Desserrez le bouchon. Si le moteur tourne alors que le bouchon est desserré, remplacez le bouchon.

2. Vidangez et rincez le circuit de carburant, puis faites le plein de carburant neuf.

3. Remplacez le filtre à carburant.

4. Purgez les injecteurs et vérifiez l'étanchéité des raccords de flexibles et des branchements entre le réservoir de carburant et le moteur.

5. Vidangez le circuit d'alimentation et remplacez le filtre à carburant. Faites le plein de carburant de la qualité voulue pour la température ambiante.

6. Nettoyez ou remplacez le pare-étincelles.

7. Contactez un concessionnaireréparateur agréé.

1. Vidangez et rincez le circuit de carburant, puis faites le plein de carburant neuf.

2. Reportez-vous à « Le moteur surchauffe ».

3. Purgez les injecteurs et vérifiez l'étanchéité des raccords de flexibles et des branchements entre le réservoir de carburant et le moteur.

4. Contactez un concessionnaireréparateur agréé.

5. Contactez un concessionnaireréparateur agréé.

6. Contactez un concessionnaireréparateur agréé.

7. Contactez un concessionnaireréparateur agréé.

8. Contactez un concessionnaireréparateur agréé.

1. Desserrez le bouchon. Si le moteur tourne alors que le bouchon est desserré, remplacez le bouchon.

2. Vidangez et rincez le circuit de carburant, puis faites le plein de carburant neuf.

3. Faites l'entretien des éléments du filtre

à air.

4. Remplacez le filtre à carburant.

5. Purgez les injecteurs et vérifiez l'étanchéité des raccords de flexibles et des branchements entre le réservoir de carburant et le moteur.

6. Contactez un concessionnaireréparateur agréé.

7. Contactez un concessionnaireréparateur agréé.

53

Problème

Le moteur surchauffe.

Le moteur perd de la puissance.

L'échappement produit une fumée noire abondante.

Cause possible Mesure corrective

1. Niveau de liquide de refroidissement bas.

2. Restriction du débit d'air au radiateur.

1. Vérifiez et rajoutez du liquide.

3. Niveau d'huile incorrect dans le carter moteur.

4. Charge excessive du moteur.

5. Le mauvais type de carburant est utilisé dans le circuit de carburant.

6. Le thermostat est endommagé.

7. La courroie de ventilateur est usée ou cassée.

8. Le calage de l'injection n'est pas correct.

9. La pompe à eau est endommagée.

1

0.

Le régime moteur est trop bas.

2. Examinez et nettoyez l'écran du radiateur à chaque utilisation.

3. Ajoutez ou enlevez du liquide pour amener le niveau au repère maximum.

4. Réduisez la charge ; rétrogradez.

5. Vidangez et rincez le circuit de carburant, puis faites le plein de carburant neuf.

6. Contactez un concessionnaireréparateur agréé.

7. Contactez un concessionnaireréparateur agréé.

8. Contactez un concessionnaireréparateur agréé.

9. Contactez un concessionnaireréparateur agréé.

1

0.

Vérifiez le ralenti accéléré.

1. Charge excessive du moteur.

1. Réduisez la charge ; rétrogradez.

2. Niveau d'huile incorrect dans le carter moteur.

3. Les éléments du filtre à air sont encrassés.

4. Impuretés, eau ou carburant altéré, ou mauvais type de carburant dans le système d'alimentation.

5. Le moteur surchauffe.

6. Le pare-étincelles est colmaté.

7. Air dans le carburant.

2. Ajoutez ou enlevez du liquide pour amener le niveau au repère maximum.

3. Faites l'entretien des éléments du filtre

à air.

4. Vidangez et rincez le circuit de carburant, puis faites le plein de carburant neuf.

5. Reportez-vous à « Le moteur surchauffe ».

6. Nettoyez ou remplacez le pare-étincelles.

7. Purgez les injecteurs et vérifiez l'étanchéité des raccords de flexibles et des branchements entre le réservoir de carburant et le moteur.

8. Basse compression.

9. L'évent du réservoir de carburant est bouché.

1

0.

1

1.

La pompe d'injection n'est pas calée correctement.

La pompe d'injection est endommagée.

1

0.

1

1.

8. Contactez un concessionnaireréparateur agréé.

9. Contactez un concessionnaireréparateur agréé.

Contactez un concessionnaireréparateur agréé.

Contactez un concessionnaireréparateur agréé.

1

2.

Le régime de ralenti accéléré est trop bas.

1

2.

Contactez un concessionnaireréparateur agréé.

1. Charge excessive du moteur.

1. Réduisez la charge ; rétrogradez.

2. Les éléments du filtre à air sont encrassés.

3. Le mauvais type de carburant est utilisé dans le circuit de carburant.

2. Faites l'entretien des éléments du filtre

à air.

3. Vidangez et rincez le circuit de carburant, puis faites le plein de carburant neuf.

4. La pompe d'injection n'est pas calée correctement.

4. Contactez un concessionnaireréparateur agréé.

5. La pompe d'injection est endommagée.

5. Contactez un concessionnaireréparateur agréé.

6. Les injecteurs sont défectueux.

6. Contactez un concessionnaireréparateur agréé.

54

Problème

L'échappement produit une fumée blanche abondante.

La machine ne se déplace pas.

Cause possible

1. La clé a été tournée en position de

D

ÉMARRAGE avant l'extinction du témoin de préchauffage.

2. Basse température du moteur.

3. Les bougies de préchauffage sont défaillantes.

4. La pompe d'injection n'est pas calée correctement.

5. Les injecteurs sont défectueux.

6. Basse compression.

Mesure corrective

1. Tournez la clé en position C

ONTACT et attendez l'extinction du témoin de préchauffage avant de démarrer le moteur.

2. Vérifiez le thermostat.

3. Vérifiez le fusible, les bougies et le câblage.

4. Contactez un concessionnaireréparateur agréé.

5. Contactez un concessionnaireréparateur agréé.

6. Contactez un concessionnaireréparateur agréé.

1. Le frein de stationnement est serré.

1. Desserrez le frein de stationnement.

2. Le niveau de liquide hydraulique est trop bas.

3. Le système hydraulique est endommagé.

4. Les vannes de remorquage sont ouvertes.

5. Le levier du diviseur de débit est réglé sur 9 heures.

6. Un raccord de l'entraînement de la pompe de déplacement est desserré ou cassé.

2. Faites l'appoint de liquide hydraulique.

3. Contactez un concessionnaireréparateur agréé.

4. Fermez les vannes de remorquage.

5. Placez le levier entre midi et 10 heures.

6. Contactez un concessionnaireréparateur agréé.

7. Pompe et/ou moteur de roue endommagé.

8. Le distributeur de commande est endommagé.

7. Contactez un concessionnaireréparateur agréé.

8. Contactez un concessionnaireréparateur agréé.

9. Le clapet de décharge est endommagé.

9. Contactez un concessionnaireréparateur agréé.

55

Schémas

Schéma électrique (Rev. B)

56 g240932

Schéma hydraulique (Rev. D)

57 g260360

Remarques:

Déclaration de confidentialité européenne

Les renseignements recueillis par Toro

Toro Warranty Company (Toro) respecte votre vie privée. Pour nous permettre de traiter votre réclamation au titre de la garantie et de vous contacter dans l’éventualité d’un rappel de produit, nous vous prions de nous communiquer certains renseignements personnels, soit directement soit par l’intermédiaire de votre société ou concessionnaire Toro local(e).

Le système de garantie de Toro est hébergé sur des serveurs situés aux États-Unis où la loi relative à la protection de la vie privée n'offre pas forcément la même protection que dans votre pays.

EN NOUS FOURNISSANT DES RENSEIGNEMENTS PERSONNELS, VOUS CONSENTEZ À CE QUE NOUS LES TRAITIONS COMME DÉCRIT

DANS LE PRÉSENT AVIS DE CONFIDENTIALITÉ.

L'utilisation des renseignements par Toro

Toro peut utiliser vos renseignements personnels pour traiter vos réclamations au titre de la garantie et vous contacter dans l'éventualité d'un rappel de produit, ainsi que pour vous communiquer toute information nécessaire. Toro pourra partager les renseignements personnels que vous lui aurez communiqués avec les filiales, concessionnaires ou autres associés Toro en rapport avec ces activités. Nous ne vendrons vos renseignements personnels à aucune autre société. Nous nous réservons le droit de divulguer des renseignements personnels afin de satisfaire aux lois applicables et aux demandes des autorités concernées, pour assurer l'utilisation correcte de nos systèmes ou votre protection et celle d'autres usagers.

Conservation de vos renseignements personnels

Nous conserverons vos renseignements personnels uniquement pendant la durée nécessaire pour répondre aux fins pour lesquelles nous les avons collectés ou autres fins légitimes (comme la conformité réglementaire), ou conformément à la loi en vigueur.

Engagement de Toro relatif à la sécurité de vos renseignements personnels

Nous prenons toutes les précautions raisonnables pour protéger la sécurité de vos renseignements personnels. Nous prenons également les mesures nécessaires pour que vos renseignements personnels restent exacts et à jour.

Consultation et correction de vos renseignements personnels

Si vous souhaitez vérifier ou modifier vos renseignements personnels, veuillez nous contacter par courriel à [email protected]

Droit australien de la consommation

Les clients australiens trouveront les détails concernant le Droit australien de la consommation à l'intérieur de l'emballage ou auprès de leur concessionnaire Toro local.

374-0282 Rev C

Proposition 65 de Californie – Information concernant cet avertissement

En quoi consiste cet avertissement ?

Certains produits commercialisés présentent une étiquette d'avertissement semblable à ce qui suit :

AVERTISSEMENT :

Cancer et troubles de la reproduction – www.p65Warnings.ca.gov.

Qu’est-ce que la Proposition 65 ?

La Proposition 65 s'applique à toute société exerçant son activité en Californie, qui vend des produits en Californie ou qui fabrique des produits susceptibles d'être vendus ou importés en Californie. Elle stipule que le Gouverneur de Californie doit tenir et publier une liste des substances chimiques connues comme causant des cancers, malformations congénitales et/ou autres troubles de la reproduction. Cette liste, qui est mise à jour chaque année, comprend des centaines de substances chimiques présentes dans de nombreux objets du quotidien. La Proposition 65 a pour objet d'informer le public quant à l'exposition à ces substances chimiques.

La Proposition 65 n'interdit pas la vente de produits contenant ces substances chimiques, mais impose la présence d'avertissements sur tout produit concerné, sur son emballage ou sur la documentation fournie avec le produit. D’autre part, un avertissement de la Proposition 65 ne signifie pas qu’un produit est en infraction avec les normes ou exigences de sécurité du produit. D'ailleurs, le gouvernement californien a clairement indiqué qu'un avertissement de la Proposition 65 « n'est pas une décision réglementaire quant au caractère « sûr » ou « dangereux » d'un produit ». Bon nombre de ces substances chimiques sont utilisées dans des produits du quotidien depuis des années, sans aucun effet nocif documenté. Pour plus de renseignements, rendez-vous sur https://oag.ca.gov/prop65/faqs-view-all .

Un avertissement de la Proposition 65 signifie qu’une société a soit (1) évalué l’exposition et conclu qu’elle dépassait le « niveau ne posant aucun risque significatif »; soit (2) choisi d’émettre un avertissement simplement sur la base de sa compréhension quant à la présence d’une substance chimique de la liste, sans tenter d’en évaluer l’exposition.

Cette loi s’applique-t-elle de partout ?

Les avertissements de la Proposition 65 sont exigés uniquement en vertu de la loi californienne. Ces avertissements sont présents dans tout l'état de

Californie, dans des environnements très variés, notamment mais pas uniquement les restaurants, magasins d'alimentations, hôtels, écoles et hôpitaux, et sur un vaste éventail de produits. En outre, certains détaillants en ligne et par correspondance fournissent des avertissements de la Proposition

65 sur leurs sites internet ou dans leurs catalogues.

Comment les avertissements de Californie se comparent-ils aux limites fédérales ?

Les normes de la Proposition 65 sont souvent plus strictes que les normes fédérales et internationales. Diverses substances exigent un avertissement de la Proposition 65 à des niveaux bien inférieurs aux limites d'intervention fédérales. Par exemple, la norme de la Proposition 65 en matière d’avertissements pour le plomb se situe à 0,5 μg/jour, soit bien moins que les normes fédérales et internationales.

Pourquoi l'avertissement ne figure-t-il pas sur tous les produits semblables ?

Pour les produits commercialisés en Californie, l'étiquetage Proposition 65 est exigé, tandis qu’il ne l’est pas sur des produits similaires commercialisés ailleurs.

Il se peut qu’une société impliquée dans un procès lié à la Proposition 65 et parvenant à un accord soit obligée d’utiliser les avertissements de la

Proposition 65 pour ses produits, tandis que d’autres sociétés fabriquant des produits semblables peuvent ne pas être soumises à cette obligation.

L'application de la Proposition 65 n'est pas uniforme.

Certaines sociétés peuvent choisir de ne pas indiquer d'avertissements car elles considèrent qu'elles n'y sont pas obligées au titre de la Proposition

65 ; l'absence d'avertissements sur un produit ne signifie pas que le produit ne contient pas de substances de la liste à des niveaux semblables.

Pourquoi cet avertissement apparaît-il sur les produits Toro ?

Toro a choisi de fournir aux consommateurs le plus d'information possible afin qu'ils puissent prendre des décisions éclairées quant aux produits qu'ils achètent et utilisent. Toro fournit des avertissements dans certains cas d'après ses connaissances quant à la présence de l'une ou plusieurs des substances chimiques de la liste, sans en évaluer le niveau d'exposition, car des exigences de limites ne sont pas fournies pour tous les produits chimiques de la liste. Bien que l'exposition avec les produits Toro puisse être négligeable ou parfaitement dans les limites « sans aucun risque significatif », par mesure de précaution, Toro a décidé de fournir les avertissements de la Proposition 65. De plus, en l'absence de ces avertissements, la société Toro pourrait être poursuivie en justice par l'État de Californie ou par des particuliers cherchant à faire appliquer la Proposition 65, et donc assujettie à d'importantes pénalités.

Rev A

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Related manuals
