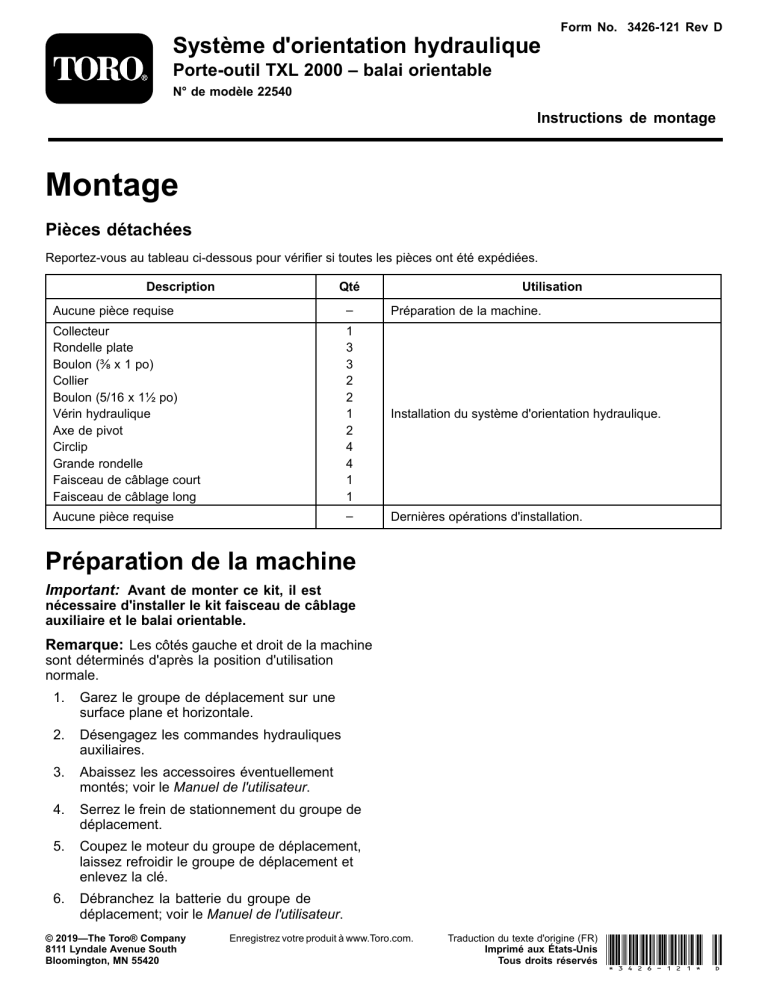

Form No. 3426-121 Rev D
Système d'orientation hydraulique
Porte-outil TXL 2000 – balai orientable
N° de modèle 22540
Instructions de montage
Montage
Pièces détachées
Reportez-vous au tableau ci-dessous pour vérifier si toutes les pièces ont été expédiées.
Description
Utilisation
Qté
Aucune pièce requise
–
Préparation de la machine.
Collecteur
Rondelle plate
Boulon (⅜ x 1 po)
Collier
Boulon (5/16 x 1½ po)
Vérin hydraulique
Axe de pivot
Circlip
Grande rondelle
Faisceau de câblage court
Faisceau de câblage long
1
3
3
2
2
1
2
4
4
1
1
Installation du système d'orientation hydraulique.
Aucune pièce requise
–
Dernières opérations d'installation.
Préparation de la machine
Important: Avant de monter ce kit, il est
nécessaire d'installer le kit faisceau de câblage
auxiliaire et le balai orientable.
Remarque: Les côtés gauche et droit de la machine
sont déterminés d'après la position d'utilisation
normale.
1.
Garez le groupe de déplacement sur une
surface plane et horizontale.
2.
Désengagez les commandes hydrauliques
auxiliaires.
3.
Abaissez les accessoires éventuellement
montés; voir le Manuel de l'utilisateur.
4.
Serrez le frein de stationnement du groupe de
déplacement.
5.
Coupez le moteur du groupe de déplacement,
laissez refroidir le groupe de déplacement et
enlevez la clé.
6.
Débranchez la batterie du groupe de
déplacement; voir le Manuel de l'utilisateur.
© 2019—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
Enregistrez votre produit à www.Toro.com.
Traduction du texte d'origine (FR)
Imprimé aux États-Unis
Tous droits réservés *3426-121* D
Installation du système
d'orientation hydraulique
Important: Vous pouvez vous débarrasser de
toutes les pièces déposées, sauf indication
contraire.
ATTENTION
Consultez immédiatement un médecin si
du liquide est injecté sous la peau. Toute
injection de liquide hydraulique sous la peau
doit être éliminée dans les quelques heures
qui suivent par une intervention chirurgicale
réalisée par un médecin.
• Vérifiez l'état de tous les flexibles et
conduits hydrauliques, ainsi que le serrage
de tous les raccords et branchements
avant de mettre le système hydraulique
sous pression.
g270553
Figure 1
1. Flexibles de moteur de
balai orientable
2. Collier
• N'approchez pas les mains ni aucune
autre partie du corps des fuites en trou
d'épingle ou des gicleurs d'où sort du
liquide hydraulique sous haute pression.
• Utilisez un morceau de papier ou de carton
pour détecter les fuites.
3. Flexibles d'accessoire
4.
Débranchez les raccords coudés des flexibles
du moteur du balai orientable.
5.
Fixez le collecteur au support de montage
de flexible à l'aide de 3 boulons (⅜ x 1 po),
rondelles-frein et rondelles plates (Figure 2).
• Dépressurisez avec précaution le système
hydraulique avant toute intervention sur
le système.
1.
Identifiez les flexibles supérieur et inférieur par
un repère.
2.
Retirez l'écrou et le boulon qui fixent le collier au
support de flexible (Figure 1).
3.
Débranchez les flexibles du moteur du balai
orientable des flexibles d'accessoire sur le
raccord coudé (Figure 1).
g270555
Figure 2
Certaines pièces ne sont pas représentées pour plus de
clarté
1. Collecteur
2. Rondelle plate
2
3. Boulon (⅜ x 1 po)
6.
Branchez les flexibles du moteur du balai
orientable et les flexibles d'accessoire au
collecteur, comme montré à la Figure 3.
Important: Ne tordez pas et ne croisez
pas les flexibles. Branchez les flexibles au
collecteur à la même orientation sur dans le
collier.
g285357
Figure 4
Côté droit montré
g270560
Figure 3
1. Flexible inférieur partant
du moteur de balai
orientable (sur embout
M2)
3. Flexible supérieur partant
du raccord rapide (sur
embout FWD)
2. Flexible supérieur partant
du moteur de balai
orientable (sur embout
M1)
4. Flexible inférieur partant
du raccord rapide (sur
embout REV)
7.
1. Goupille d'attelage
Retirez les goupilles d'attelage qui bloquent
l'orientation du balai (Figure 4).
3
2. Goupille fendue
8.
Placez le vérin hydraulique comme montré à la
Figure 5 et la Figure 6.
9.
Montez les 2 colliers de flexible à l'aide des
2 boulons (5/16 x 1½ po) et acheminez les
flexibles comme montré à la Figure 5.
g270623
Figure 5
1. Boulon (5/16 x 1½ po)
3. Flexible court (sur embout
C2)
2. Collier
4. Flexible long (sur embout
C1)
10.
Installez un axe de pivot à chaque extrémité du
vérin avec 2 grandes rondelles et 2 circlips à
chaque bout des axes de pivot (Figure 6).
g270650
Figure 6
1. Circlip
3. Axe de pivot
2. Grande rondelle
4. Vérin hydraulique
11.
Reliez le faisceau court au faisceau auxiliaire
(vendu séparément) sur le support de coupleur
(Figure 7).
g284377
Figure 7
1. Faisceau de câblage court
4
2. Connecteur de faisceau
auxiliaire
12.
Branchez le connecteur ouvert du faisceau long
au connecteur ouvert du faisceau court.
13.
Acheminez les 2 connecteurs libres du faisceau
long jusqu'aux connecteurs ouverts au fond du
collecteur et branchez-les (Figure 8).
Remarque: Attachez le faisceau avec des
serre-câbles si nécessaire.
g284384
Figure 8
Dernières opérations
d'installation
1.
Serrez tous les raccordements des flexibles.
2.
Lubrifiez les graisseurs de vérin; voir Graissage
du système d'orientation hydraulique (page 6).
3.
Branchez la batterie du groupe de déplacement;
voir le Manuel de l'utilisateur du groupe de
déplacement.
4.
Démarrez le groupe de déplacement et vérifiez
le bon fonctionnement du système d'orientation
hydraulique.
Important: Pour que le vérin fonctionne,
le liquide doit circuler en direction de
l'accessoire. Pendant que le liquide circule,
actionnez le vérin avec la fonction accessoire
secondaire du levier multifonction.
Remarque: Si le système d'orientation
hydraulique ne fonctionne pas correctement,
vérifiez que les flexibles sont branchés aux
raccords corrects.
5
5.
Si vous avez renversé du liquide hydraulique,
rectifiez le niveau de liquide hydraulique dans
le groupe de déplacement; voir le Manuel de
l'utilisateur du groupe de déplacement.
6.
Réglez l'angle du balai orientable avec les
commandes hydrauliques auxiliaires.
Entretien
5.
Injectez de la graisse dans les graisseurs jusqu'à
ce qu'elle commence à sortir des roulements.
Graissage du système
d'orientation hydraulique
6.
Essuyez tout excès de graisse.
Périodicité des entretiens: À chaque utilisation
ou une fois par jour—(et
immédiatement après chaque
lavage)
1.
Garez le groupe de déplacement sur une
surface plane et horizontale, serrez le frein
de stationnement et abaissez les bras de la
chargeuse.
2.
Coupez le moteur du groupe de déplacement
et enlevez la clé.
3.
Nettoyez les graisseurs avec un chiffon.
4.
Raccordez une pompe à graisse aux graisseurs
des axes d'articulation du système d'orientation
hydraulique (Figure 9).
g272245
Figure 9
1. Graisseurs
6
