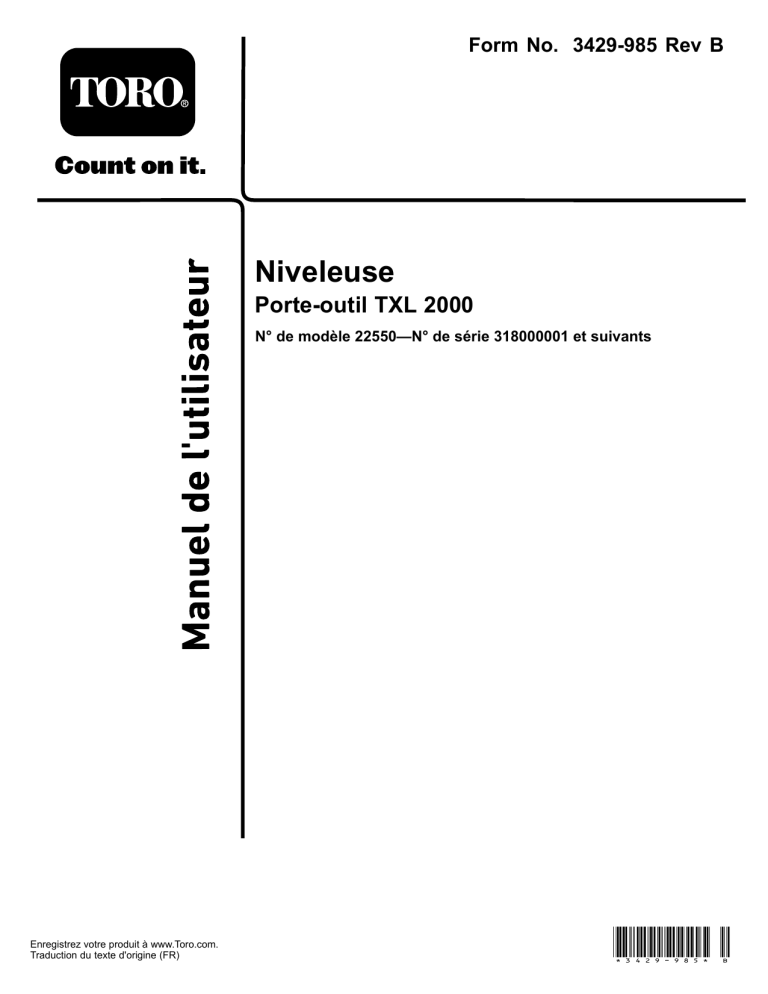

Form No. 3429-985 Rev B
Niveleuse
Porte-outil TXL 2000
N° de modèle 22550—N° de série 318000001 et suivants
Enregistrez votre produit à www.Toro.com.
Traduction du texte d'origine (FR)
*3429-985* B
ATTENTION
CALIFORNIE
Proposition 65 - Avertissement
L'utilisation de ce produit peut entraîner
une exposition à des substances
chimiques considérées pas l'état de
Californie comme capables de provoquer
des cancers, des anomalies congénitales
ou d'autres troubles de la reproduction.
g280285
Figure 1
Introduction
1. Emplacement des numéros de modèle et de série
La niveleuse est conçue pour les porte-outils Toro
et permet de niveler les sols irréguliers, épandre les
matériaux de paysagement, remblayer les tranchées
et retourner le gazon. L'utilisation de ce produit
à d'autres fins que celle qui est prévue peut être
dangereuse pour l'utilisateur et les personnes à
proximité.
N° de modèle
N° de série
Les mises en garde de ce manuel soulignent des
dangers potentiels et sont signalées par le symbole
de sécurité (Figure 2), qui indique un danger pouvant
entraîner des blessures graves ou mortelles si les
précautions recommandées ne sont pas respectées.
Lisez attentivement cette notice pour apprendre
comment utiliser et entretenir correctement votre
produit, et éviter de l'endommager ou de vous blesser.
Vous êtes responsable de l'utilisation sûre et correcte
du produit.
Rendez-vous sur www.Toro.com pour tout document
de formation à la sécurité et à l'utilisation des produits,
pour tout renseignement concernant un produit ou un
accessoire, pour obtenir l'adresse des dépositaires ou
pour enregistrer votre produit.
g000502
Figure 2
1. Symbole de sécurité
Pour obtenir des prestations de service, des
pièces Toro d'origine ou des renseignements
complémentaires, munissez-vous des numéros
de modèle et de série du produit et contactez un
dépositaire-réparateur ou le service client Toro agréé.
La Figure 1 indique l'emplacement des numéros de
modèle et de série du produit. Inscrivez les numéros
dans l'espace réservé à cet effet.
Ce manuel utilise deux termes pour faire passer
des renseignements essentiels. Important, pour
attirer l'attention sur des renseignements mécaniques
spécifiques, et Remarque, pour souligner une
information d'ordre général méritant une attention
particulière.
Important: Avec votre appareil mobile, vous
pouvez scanner le code QR sur l'autocollant du
numéro de série (le cas échéant) pour accéder à
l'information sur la garantie, les pièces détachées
et autres renseignements concernant le produit.
© 2019—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
2
Contactez-nous sur www.Toro.com.
Imprimé aux États-Unis
Tous droits réservés
Table des matières
Sécurité
Sécurité .................................................................... 3
Consignes de sécurité générales........................ 3
Consignes de sécurité sur les pentes.................. 3
Consignes de sécurité concernant la
niveleuse......................................................... 4
Consignes de sécurité relatives à l'entretien
et au remisage ................................................ 4
Autocollants de sécurité et d'instruction .............. 4
Vue d'ensemble du produit ........................................ 5
Caractéristiques techniques .............................. 5
Utilisation .................................................................. 5
Pose et dépose de l'accessoire........................... 5
Nivelage du sol ................................................... 5
Position de transport........................................... 6
Remisage ................................................................. 6
Consignes de sécurité
générales
Respectez toujours toutes les consignes de sécurité
pour éviter des blessures graves ou mortelles.
• Ne transportez pas d'accessoire en laissant
les bras de la chargeuse levés ou déployés;
transportez toujours l'accessoire près du sol avec
les bras de la chargeuse rétractés; voir Position de
transport (page 6).
• Marquez au préalable l'emplacement des lignes,
conduites ou autres objets enfouis dans la zone
de travail, et ne creusez pas à ces endroits.
• Vous devez lire et comprendre le contenu de
ce Manuel de l'utilisateur avant de démarrer le
moteur.
• Accordez toute votre attention à l'utilisation de la
machine. Ne faites rien d’autre qui puisse vous
distraire, au risque de causer des dommages
corporels ou matériels.
• Ne confiez jamais l'utilisation de la machine à des
enfants ou à des personnes non qualifiées.
• N'approchez jamais les mains ou les pieds des
composants et accessoires mobiles.
• N'utilisez pas la machine s'il manque des capots
ou d'autres dispositifs de protection, ou s'ils sont
endommagés.
• Tenez tout le monde et tous les animaux à une
distance suffisante de la machine.
• Arrêtez la machine, coupez le moteur et enlevez
la clé avant d'effectuer un entretien, de faire le
plein de carburant ou d'éliminer une obstruction
sur la machine.
L'usage ou l'entretien incorrect de cette machine peut
occasionner des accidents. Pour réduire les risques
d'accidents et de blessures, respectez les consignes
de sécurité qui suivent. Tenez toujours compte des
mises en garde signalées par le symbole de sécurité
( ) et la mention Prudence, Attention ou Danger. Le
non respect de ces instructions peut entraîner des
blessures graves voire mortelles.
Vous trouverez d'autres consignes de sécurité, le cas
échéant, en vous reportant aux sections respectives
dans ce Manuel de l'utilisateur.
Consignes de sécurité sur
les pentes
• Travaillez toujours dans le sens de la pente
(en montant ou en descendant), le côté le
plus lourd de la machine étant en amont. La
3
•
•
•
•
•
•
•
•
•
•
•
•
•
Consignes de sécurité
concernant la niveleuse
répartition du poids varie selon les accessoires
montés. Cet accessoire alourdit l'avant de la
machine.
Sur les pentes, gardez l'accessoire abaissé et
les bras de la chargeuse rétractés.La stabilité
de la machine est compromise si vous levez
l'accessoire ou déployez les bras de la chargeuse
sur une pente.
Les pentes augmentent significativement les
risques de perte de contrôle et de basculement
de la machine pouvant entraîner des accidents
graves, voire mortels. L'utilisation de la machine
sur une pente, quelle qu'elle soit, ou sur un terrain
accidenté, demande une attention particulière.
Établissez vos propres procédures et règles de
travail à appliquer sur les pentes. Ces procédures
doivent inclure un repérage et une étude du
site pour déterminer quelles pentes permettent
une utilisation sécuritaire de la machine. Faites
toujours preuve de bon sens et de discernement
quand vous réalisez cette étude.
Ralentissez et redoublez de prudence sur les
pentes. La nature du terrain peut affecter la
stabilité de la machine.
Évitez de démarrer ou de vous arrêter en côte.
Si la machine perd de sa motricité, descendez
lentement la pente en ligne droite.
Évitez de faire demi-tour sur les pentes. Si vous ne
pouvez pas faire autrement, procédez lentement
en gardant le côté le plus lourd de la machine en
amont.
Déplacez-vous à vitesse réduite et
progressivement sur les pentes. Ne changez pas
soudainement de vitesse ou de direction.
N'utilisez pas la machine sur une pente si vous ne
vous sentez pas à l'aise.
Méfiez-vous des trous, ornières et bosses, car
les irrégularités du terrain peuvent provoquer le
retournement de la machine. L'herbe haute peut
masquer les accidents du terrain.
Procédez avec prudence lorsque vous utilisez la
machine sur des surfaces humides. En effet, elles
réduisent la motricité de la machine qui risque
alors de déraper.
N'utilisez pas la machine près de fortes
dénivellations, fossés, berges, étendues d'eau ou
autres dangers. La machine pourrait se retourner
brusquement si une roue ou une chenille passe
par-dessus une dénivellation quelconque et se
retrouve dans le vide, ou si un bord s'effondre.
Établissez une zone de sécurité entre la machine
et tout danger potentiel.
N'enlevez ou n'ajoutez jamais d'accessoires
lorsque la machine se trouve sur une pente.
Ne garez pas la machine sur une pente.
• N'autorisez personne à se tenir debout sur
l'accessoire ou à le chevaucher.
• Après avoir heurté un obstacle, coupez le
moteur, enlevez la clé et vérifiez soigneusement
l'état de l’accessoire. Effectuez les réparations
éventuellement nécessaires avant de redémarrer
et de reprendre le travail.
• Abaissez toujours l'accessoire avant de couper le
moteur ou de quitter la machine.
• N'accrochez pas de chaîne à l'accessoire.
Consignes de sécurité
relatives à l'entretien et au
remisage
• Contrôlez fréquemment le serrage de toutes les
fixations pour garantir le fonctionnement sûr de
la machine.
• Consultez le Manuel de l'utilisateur avant de
remiser l'accessoire pour une durée prolongée
afin de n'oublier aucune opération importante.
• Remplacez les autocollants d'instruction ou de
sécurité manquants ou endommagés au besoin.
Autocollants de sécurité et
d'instruction
Des autocollants de sécurité et
des instructions bien visibles par
l'opérateur sont placés près de
tous les endroits potentiellement
dangereux. Remplacez tout
autocollant endommagé ou
manquant.
decal133-8061
133-8061
4
Vue d'ensemble du
produit
Utilisation
Les côtés gauche et droit de la machine sont
déterminés d'après la position d'utilisation normale.
Pose et dépose de
l'accessoire
Reportez-vous au Manuel de l'utilisateur du groupe
de déplacement pour connaître la procédure de pose
et de dépose.
Important: Avant d'installer l'accessoire, placez
la machine sur une surface plane et horizontale,
vérifiez que les plaques de montage sont propres
et que les goupilles tournent librement. Graissez
les goupilles si elles ne tournent pas librement.
g272256
Figure 3
1. Plaque de montage
2. Cadre de la niveleuse
Remarque: Utilisez toujours le groupe de
déplacement pour élever et déplacer l'accessoire.
Caractéristiques
techniques
ATTENTION
L'accessoire peut se détacher de la machine
et écraser quelqu'un dans sa chute si les
goupilles d'attache rapide ne sont pas
correctement engagées dans la plaque de
montage.
Remarque: Les spécifications et la conception
peuvent faire l'objet de modifications sans préavis.
Largeur hors tout
185 cm (73 po)
Profondeur hors tout
127 cm (50 po)
Hauteur hors tout
58 cm (23 po)
Bord boulonné
1,6 x 15,2 cm (⅝ x 6 po)
Poids approximatif
386 kg (850 lb)
Vérifiez que les goupilles sont correctement
engagées dans la plaque de montage.
Nivelage du sol
Pour garantir un rendement optimal et conserver
la certification de sécurité de la machine, utilisez
uniquement des pièces de rechange et accessoires
Toro d'origine. Les pièces de rechange et accessoires
d'autres constructeurs peuvent être dangereux et leur
utilisation risque d'annuler la garantie de la machine.
Quand vous nivelez le sol, inclinez légèrement la
niveleuse pour maintenir le bord avant plus haut
que le bord arrière. Ainsi, quand vous conduisez le
groupe de déplacement en marche avant, le bord le
plus éloigné du groupe doit être plus haut, tandis que
lorsque vous faites marche arrière, le bord le plus
proche du groupe de déplacement doit être plus haut.
5
Remisage
Position de transport
Quand vous transportez un accessoire, maintenez-le
aussi près du sol que possible, à moins de 15 cm
(6 po) au-dessus du sol, et laissez les bras de la
chargeuse rétractés. Inclinez-le en arrière.
1.
Avant un remisage de longue durée, lavez
soigneusement l'accessoire avec de l'eau et un
détergent doux.
2.
Peignez toutes les surfaces métalliques éraflées
ou mises à nu.
Remarque: Une peinture pour retouches est
disponible chez les dépositaires-réparateurs
agréés.
3.
g248229
Figure 4
1. Pas plus de 15 cm (6 po)
au-dessus du sol
2. Incliner l'accessoire en
arrière
6
Rangez l'accessoire dans un endroit propre
et sec, comme un garage ou une remise.
Couvrez-le pour le protéger et le garder propre.
Remarques:
Proposition 65 de Californie – Information concernant cet avertissement
En quoi consiste cet avertissement?
Certains produits commercialisés présentent une étiquette d'avertissement semblable à ce qui suit :
AVERTISSEMENT : Cancer et troubles de la reproduction –
www.p65Warnings.ca.gov.
Qu’est-ce que la Proposition 65?
La Proposition 65 s'applique à toute société exerçant son activité en Californie, qui vend des produits en Californie ou qui fabrique des produits
susceptibles d'être vendus ou importés en Californie. Elle stipule que le Gouverneur de Californie doit tenir et publier une liste des substances
chimiques connues comme causant des cancers, malformations congénitales et/ou autres troubles de la reproduction. Cette liste, qui est mise à jour
chaque année, comprend des centaines de substances chimiques présentes dans de nombreux objets du quotidien. La Proposition 65 a pour objet
d'informer le public quant à l'exposition à ces substances chimiques.
La Proposition 65 n'interdit pas la vente de produits contenant ces substances chimiques, mais impose la présence d'avertissements sur tout produit
concerné, sur son emballage ou sur la documentation fournie avec le produit. D’autre part, un avertissement de la Proposition 65 ne signifie pas qu’un
produit est en infraction avec les normes ou exigences de sécurité du produit. D'ailleurs, le gouvernement californien a clairement indiqué qu'un
avertissement de la Proposition 65 « n'est pas une décision réglementaire quant au caractère « sûr » ou « dangereux » d'un produit ». Bon nombre
de ces substances chimiques sont utilisées dans des produits du quotidien depuis des années, sans aucun effet nocif documenté. Pour plus de
renseignements, rendez-vous sur https://oag.ca.gov/prop65/faqs-view-all.
Un avertissement de la Proposition 65 signifie qu’une société a soit (1) évalué l’exposition et conclu qu’elle dépassait le « niveau ne posant aucun
risque significatif »; soit (2) choisi d’émettre un avertissement simplement sur la base de sa compréhension quant à la présence d’une substance
chimique de la liste, sans tenter d’en évaluer l’exposition.
Cette loi s’applique-t-elle de partout?
Les avertissements de la Proposition 65 sont exigés uniquement en vertu de la loi californienne. Ces avertissements sont présents dans tout l'état de
Californie, dans des environnements très variés, notamment mais pas uniquement les restaurants, magasins d'alimentations, hôtels, écoles et hôpitaux,
et sur un vaste éventail de produits. En outre, certains détaillants en ligne et par correspondance fournissent des avertissements de la Proposition
65 sur leurs sites internet ou dans leurs catalogues.
Comment les avertissements de Californie se comparent-ils aux limites fédérales?
Les normes de la Proposition 65 sont souvent plus strictes que les normes fédérales et internationales. Diverses substances exigent un avertissement
de la Proposition 65 à des niveaux bien inférieurs aux limites d'intervention fédérales. Par exemple, la norme de la Proposition 65 en matière
d’avertissements pour le plomb se situe à 0,5 µg/jour, soit bien moins que les normes fédérales et internationales.
Pourquoi l'avertissement ne figure-t-il pas sur tous les produits semblables?
•
Pour les produits commercialisés en Californie, l'étiquetage Proposition 65 est exigé, tandis qu’il ne l’est pas sur des produits similaires
commercialisés ailleurs.
•
Il se peut qu’une société impliquée dans un procès lié à la Proposition 65 et parvenant à un accord soit obligée d’utiliser les avertissements de la
Proposition 65 pour ses produits, tandis que d’autres sociétés fabriquant des produits semblables peuvent ne pas être soumises à cette obligation.
•
•
L'application de la Proposition 65 n'est pas uniforme.
Certaines sociétés peuvent choisir de ne pas indiquer d'avertissements car elles considèrent qu'elles n'y sont pas obligées au titre de la
Proposition 65; l'absence d'avertissements sur un produit ne signifie pas que le produit ne contient pas de substances de la liste à des niveaux
semblables.
Pourquoi cet avertissement apparaît-il sur les produits Toro?
Toro a choisi de fournir aux consommateurs le plus d'information possible afin qu'ils puissent prendre des décisions éclairées quant aux produits
qu'ils achètent et utilisent. Toro fournit des avertissements dans certains cas d'après ses connaissances quant à la présence de l'une ou plusieurs
des substances chimiques de la liste, sans en évaluer le niveau d'exposition, car des exigences de limites ne sont pas fournies pour tous les produits
chimiques de la liste. Bien que l'exposition avec les produits Toro puisse être négligeable ou parfaitement dans les limites « sans aucun risque
significatif », par mesure de précaution, Toro a décidé de fournir les avertissements de la Proposition 65. De plus, en l'absence de ces avertissements,
la société Toro pourrait être poursuivie en justice par l'État de Californie ou par des particuliers cherchant à faire appliquer la Proposition 65, et
donc assujettie à d'importantes pénalités.
Rev A
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Related manuals

Download PDF

advertisement
