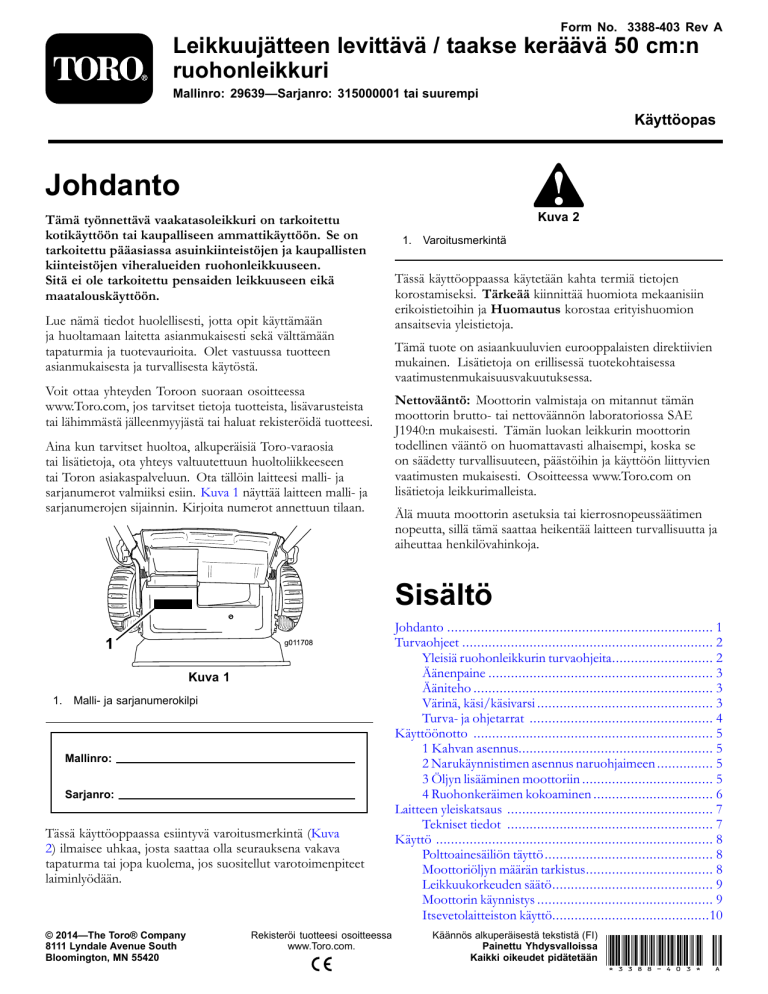

Form No. 3388-403 Rev A

Leikkuujätteen levittävä / taakse keräävä 50 cm:n ruohonleikkuri

Mallinro: 29639—Sarjanro: 315000001 tai suurempi

Käyttöopas

Johdanto

Tämä työnnettävä vaakatasoleikkuri on tarkoitettu kotikäyttöön tai kaupalliseen ammattikäyttöön. Se on tarkoitettu pääasiassa asuinkiinteistöjen ja kaupallisten kiinteistöjen viheralueiden ruohonleikkuuseen.

Sitä ei ole tarkoitettu pensaiden leikkuuseen eikä maatalouskäyttöön.

Lue nämä tiedot huolellisesti, jotta opit käyttämään ja huoltamaan laitetta asianmukaisesti sekä välttämään tapaturmia ja tuotevaurioita. Olet vastuussa tuotteen asianmukaisesta ja turvallisesta käytöstä.

Voit ottaa yhteyden Toroon suoraan osoitteessa www.Toro.com, jos tarvitset tietoja tuotteista, lisävarusteista tai lähimmästä jälleenmyyjästä tai haluat rekisteröidä tuotteesi.

Aina kun tarvitset huoltoa, alkuperäisiä Toro-varaosia tai lisätietoja, ota yhteys valtuutettuun huoltoliikkeeseen tai Toron asiakaspalveluun. Ota tällöin laitteesi malli- ja sarjanumerot valmiiksi esiin.

Kuva 1

näyttää laitteen malli- ja sarjanumerojen sijainnin. Kirjoita numerot annettuun tilaan.

1.

Varoitusmerkintä

Kuva 2

Tässä käyttöoppaassa käytetään kahta termiä tietojen korostamiseksi.

Tärkeää

kiinnittää huomiota mekaanisiin erikoistietoihin ja

Huomautus

korostaa erityishuomion ansaitsevia yleistietoja.

Tämä tuote on asiaankuuluvien eurooppalaisten direktiivien mukainen. Lisätietoja on erillisessä tuotekohtaisessa vaatimustenmukaisuusvakuutuksessa.

Nettovääntö:

Moottorin valmistaja on mitannut tämän moottorin brutto- tai nettoväännön laboratoriossa SAE

J1940:n mukaisesti. Tämän luokan leikkurin moottorin todellinen vääntö on huomattavasti alhaisempi, koska se on säädetty turvallisuuteen, päästöihin ja käyttöön liittyvien vaatimusten mukaisesti. Osoitteessa www.Toro.com on lisätietoja leikkurimalleista.

Älä muuta moottorin asetuksia tai kierrosnopeussäätimen nopeutta, sillä tämä saattaa heikentää laitteen turvallisuutta ja aiheuttaa henkilövahinkoja.

Sisältö

Mallinro:

Sarjanro:

© 2014—The Toro® Company

8111 Lyndale Avenue South

Bloomington, MN 55420

Kuva 1

1.

Malli- ja sarjanumerokilpi

Tässä käyttöoppaassa esiintyvä varoitusmerkintä (

2

) ilmaisee uhkaa, josta saattaa olla seurauksena vakava tapaturma tai jopa kuolema, jos suositellut varotoimenpiteet laiminlyödään.

Kuva

Rekisteröi tuotteesi osoitteessa www.Toro.com.

Johdanto ....................................................................... 1

Turvaohjeet ................................................................... 2

Yleisiä ruohonleikkurin turvaohjeita........................... 2

Äänenpaine ............................................................ 3

Ääniteho ................................................................ 3

Värinä, käsi/käsivarsi ............................................... 3

Turva- ja ohjetarrat ................................................. 4

Käyttöönotto ................................................................ 5

1 Kahvan asennus.................................................... 5

2 Narukäynnistimen asennus naruohjaimeen ............... 5

3 Öljyn lisääminen moottoriin ................................... 5

4 Ruohonkeräimen kokoaminen ................................ 6

Laitteen yleiskatsaus ....................................................... 7

Tekniset tiedot ....................................................... 7

Käyttö .......................................................................... 8

Polttoainesäiliön täyttö ............................................. 8

Moottoriöljyn määrän tarkistus.................................. 8

Leikkuukorkeuden säätö........................................... 9

Moottorin käynnistys ............................................... 9

Itsevetolaitteiston käyttö..........................................10

Käännös alkuperäisestä tekstistä (FI)

Painettu Yhdysvalloissa

Kaikki oikeudet pidätetään

*3388-403* A

Moottorin sammutus ..............................................10

Leikkuujätteiden kierrättäminen ...............................10

Leikkuujätteiden kerääminen ruohonkeräimeen.................................................................10

Leikkuujätteiden poisto ...........................................11

Käyttövihjeitä .......................................................11

Kunnossapito ...............................................................13

Kunnossapitotaulukko ...............................................13

Valmistelu huoltoa varten ........................................13

Ilmanpuhdistimen vaihto.........................................13

Moottoriöljyn vaihto...............................................14

Sytytystulpan huolto ...............................................15

Terän vaihto ..........................................................15

Itsevetolaitteiston vaijerin säätö ................................16

Laitteen alapuolen puhdistaminen.............................16

Varastointi ...................................................................17

Laitteen valmistelu varastointia varten .......................17

Kahvan taittaminen ................................................17

Laitteen käyttöönotto varastoinnin jälkeen .................17

Turvaohjeet

Tämä kone on suunniteltu standardin EN ISO 5395:2013 mukaisesti.

Ruohonleikkurin asiaton käyttö tai huolto voi aiheuttaa tapaturman tai kuoleman. Vähennä tapaturmariskiä noudattamalla näitä turvaohjeita.

Parhaan mahdollisen turvallisuuden, suorituskyvyn ja laitetuntemuksen kannalta on tärkeää, että kaikki ruohonleikkurin käyttäjät lukevat tämän käyttöoppaan ja omaksuvat sen tiedot ennen laitteen käyttämistä.

Erityistä huomiota on kiinnitettävä turvaohjeen varoitusmerkintään

Kuva 2

joka tarkoittaa Varoitusta,

Vaaraa tai Hengenvaaraa – ”henkilöturvallisuusohjeet”.

Lue ja omaksu nämä ohjeet, sillä ne käsittelevät turvallisuutta. Ohjeiden noudattamatta jättäminen saattaa johtaa henkilövahinkoon.

Yleisiä ruohonleikkurin turvaohjeita

Tämä leikkuulaite voi katkaista jalan tai käden sekä singota esineitä. Seuraavien turvaohjeiden noudattamatta jättäminen saattaa aiheuttaa vakavan loukkaantumisen tai kuoleman.

Koulutus

Lue ohjeet huolellisesti. Tutustu ohjauslaitteisiin ja laitteen asianmukaiseen käyttöön.

Älä anna lasten tai näihin ohjeisiin perehtymättömien henkilöiden käyttää konetta. Paikalliset säännökset saattavat asettaa rajoituksia käyttäjän iälle.

Muista, että käyttäjä vastaa muille ihmisille tai heidän omaisuudelleen aiheutuneista vahingoista.

Ymmärrä koneessa tai ohjeissa käytettyjen kuvien selitykset.

Bensiini

VAARA

– Bensiini on erittäin tulenarkaa. Noudata seuraavia varo-ohjeita:

Säilytä polttoaine tarkoitukseen suunnitelluissa astioissa.

Täytä polttoainesäiliö aina ulkona äläkä tupakoi täyttäessäsi polttoainesäiliötä.

Lisää polttoaine ennen moottorin käynnistämistä. Älä koskaan irrota polttoainesäiliön korkkia tai lisää bensiiniä moottorin ollessa käynnissä tai lämmin.

Jos bensiiniä roiskuu, älä yritä käynnistää moottoria vaan siirrä laite pois alueelta, jolla on bensiiniroiskeita.

Vältä luomasta minkäänlaisia kipinälähteitä, ennen kuin bensiinihöyryt ovat hälvenneet.

Asenna polttoainesäiliöiden ja muiden säiliöiden korkit huolellisesti.

Valmistelut

Käytä aina ruohoa leikatessa tukevia liukastumisen estäviä kenkiä ja pitkiä housuja. Älä käytä laitetta avojaloin tai avoimissa sandaaleissa.

Tarkasta huolellisesti alue, jolla laitetta on tarkoitus käyttää, ja poista kaikki kivet, kepit, johdot ja muut esineet.

Tarkista aina ennen käyttöä silmämääräisesti, että suojukset ja suojalaitteet, kuten suuntainlevyt ja/tai ruohonkeräimet ovat paikoillaan ja toimivat oikein.

Tarkasta aina ennen käyttöä silmämääräisesti, että terät, teräpultit ja leikkuujärjestelmä eivät ole kuluneet tai vaurioituneet. Vaihda kuluneet tai vaurioituneet terät ja pultit sarjoissa, jotta tasapaino säilyy.

Käynnistys

Älä kallista konetta moottorin käynnistyksen aikana, ellei konetta ole tarpeen kallistaa käynnistystä varten. Kallista tällöin vain sen verran kuin on aivan välttämätöntä ja nosta vain sitä osaa, joka on käyttäjästä poispäin.

Käynnistä moottori huolellisesti ohjeiden mukaan jalat kaukana terästä. Älä myöskään seiso heittosuppilon edessä.

Käyttö

Älä koskaan leikkaa ruohoa, kun lähistöllä on ihmisiä

(varsinkin lapsia) tai lemmikkieläimiä.

Leikkaa ruohoa vain päivänvalossa tai hyvässä keinovalaistuksessa.

Pidä silmällä monttuja ja muita piileviä vaaroja.

Älä laita käsiä tai jalkoja pyörivien osien lähelle tai alle.

Älä mene koskaan heittoaukon eteen.

2

Älä nosta tai kanna ruohonleikkuria moottorin ollessa käynnissä.

Ole erittäin varovainen vaihtaessasi suuntaa tai vetäessäsi kävellen ohjattavaa ruohonleikkuria itseäsi kohti.

Käytä laitetta kävellen, älä juokse.

Rinteet:

– Älä yritä leikata ruohoa jyrkissä rinteissä.

– Noudata erittäin suurta varovaisuutta rinteillä.

– Leikkaa rinteet poikittaissuunnassa – ei ylös ja alas.

Ole erittäin varovainen vaihtaessasi suuntaa rinteillä.

– Varo, että jalkasi eivät luista rinteissä.

Vähennä nopeutta rinteissä ja ennen jyrkkiä käännöksiä, jotta kone ei kaadu tai menetä ohjattavuuttaan.

Pysäytä terä, jos konetta on kallistettava ylitettäessä muita kuin ruohoalustoja ja kuljetettaessa leikattavalle alueelle ja sieltä pois.

Älä käytä moottoria ahtaissa tiloissa, joihin voi kertyä vaarallista häkää ja muita pakokaasuja.

Sammuta moottori

– aina, kun poistut laitteen luota.

– ennen polttoainesäiliön täyttämistä

– ennen ruohonkerääjän irrottamista

– ennen korkeuden säätämistä, paitsi jos säätö voidaan tehdä kuljettajan istuimelta käsin.

Sammuta moottori ja irrota sytytystulpan johto

– ennen tukkeuman poistamista tai tukoksen poistamista suppilosta

– ennen koneen tarkastamista, puhdistamista tai huoltamista.

– Jos kone osuu vieraaseen esineeseen, tarkasta, onko koneessa vaurioita ja korjaa ne ennen koneen käynnistämistä ja käyttämistä.

– jos laite alkaa täristä epänormaalisti (tarkista heti).

Salamanisku voi aiheuttaa vakavan loukkaantumisen tai hengenvaaran. Jos alueella on ukonilma, konetta ei saa käyttää. Tällöin on hakeuduttava suojaan.

Varo liikennettä, kun ylität tien tai työskentelet tien lähistöllä.

Kunnossapito ja varastointi

Huolehdi, että mutterit, pultit ja ruuvit ovat tiukalla, jotta laitetta on turvallista käyttää.

Älä pese konetta painepesulaitteilla.

Älä säilytä laitetta, jonka säiliössä on bensiiniä, sisätiloissa, jossa kaasut voivat joutua kosketuksiin avotulen tai kipinän kanssa.

Anna moottorin jäähtyä, ennen kuin varastoit koneen suljettuun tilaan.

Puhdista moottori, äänenvaimennin, akkutila ja bensiinin säilytysalue ruohosta, lehdistä tai liiallisesta rasvasta palovaaran vähentämiseksi.

Tarkista ruohonkerääjän osat ja heittosuppilon suojus säännöllisesti ja vaihda ne tarvittaessa valmistajan suosittelemiin varaosiin.

Vaihda kuluneet tai vaurioituneet osat turvallisuuden parantamiseksi.

Vaihda vialliset äänenvaimentimet.

Tyhjennä polttoainesäiliö ulkona.

Älä muuta moottorin kierrosnopeuden säätimen asetuksia tai käytä moottoria ylikierroksilla. Moottorin käyttäminen ylikierroksilla lisää henkilövahingon riskiä.

Varo koneen säädön aikana, että sormet eivät jää jumiin leikkurin liikkuvien terien ja kiinteiden osien väliin.

Varmista hyvä suorituskyky ja turvallisuus hankkimalla ainoastaan alkuperäisiä Toro-varaosia ja -lisävarusteita. Älä käytä muiden valmistajien osia ja lisävarusteita, sillä ne voivat aiheuttaa turvallisuusriskin.

Kuljetus

Ole varovainen lastatessasi konetta perävaunuun tai kuorma-autoon.

Käytä täysleveää ramppia lastatessasi konetta perävaunuun tai kuorma-autoon.

Kiinnitä kone tiukasti hihnoilla, ketjuilla, kaapeleilla tai köysillä. Etu- ja takahihnat on suunnattava alas- ja ulospäin koneesta.

Äänenpaine

Tämän laitteen äänenpainetaso käyttäjän korvan kohdalla on 90 dB(A), johon sisältyy epävarmuusarvo (K) 1 dB(A).

Äänenpainetaso on määritetty standardissa EN ISO 5395:2013 kuvatun menettelyn mukaisesti.

Ääniteho

Tämän laitteen taattu äänitehon taso on 98 dB(A), johon sisältyy epävarmuusarvo (K) 1 dB(A). Äänitehon taso on määritetty standardissa ISO 11094 kuvatun menettelyn mukaisesti.

VAROITUS

Pitkäaikainen melualtistus konetta käyttäessä voi aiheuttaa kuulovaurioita.

Käytä kunnollisia kuulosuojaimia, kun käytät konetta pitkiä aikoja kerrallaan.

Värinä, käsi/käsivarsi

Tämän laitteen värinätaso on kummassakin kädessä/käsivarressa enintään 3,6 m/s

2

Kummankin käden värinätasoon sisältyy epävarmuusarvo (K) 1,8 m/s

2

Mitatut arvot on määritetty standardissa EN ISO 5395:2013 kuvatun menettelyn mukaisesti.

3

VAROITUS

Pitkäaikainen värinäaltistus konetta käyttäessä voi aiheuttaa käsien ja ranteiden puutumista.

Käytä värinää vaimentavia käsineitä, kun käytät konetta pitkiä aikoja kerrallaan.

Turva- ja ohjetarrat

Tärkeää:

Turva- ja ohjetarrat on sijoitettu mahdollisesti vaarallisten alueiden lähelle. Vaihda vaurioituneet tarrat.

Valmistajan merkki

1.

Osoittaa, että terän on valmistanut alkuperäinen laitevalmistaja.

112-8760

1.

Esineiden sinkoutumisvaara – pidä sivulliset turvallisen matkan päässä koneesta.

2.

Jalkojen ja käsien loukkaantumisvaara – pysy etäällä liikkuvista osista.

117-4143

1.

Vaara – lue

käyttöopas

.

2.

Esineiden sinkoutumisvaara – pidä sivulliset turvallisen matkan päässä koneesta.

3.

Käsien ja jalkojen loukkaantumisvaara, leikkuuterä – irrota sytytystulpan johto ja lue ohjeet ennen kunnostus- tai huoltotöitä.

4.

Käsien ja jalkojen loukkaantumisvaara, leikkuuterä – pysy etäällä liikkuvista osista ja pidä kaikki suojukset ja suojalevyt paikoillaan.

5.

Käsien ja jalkojen loukkaantumisvaara, leikkuuterä – älä aja rinteitä ylös ja alas, vaan aina poikkisuunnassa. Pysäytä leikkuri, sammuta moottori ja poista roskat ennen käyttöä.

Katso peruuttaessasi taakse- ja alaspäin.

4

1.

Oikea öljymäärä

117-9368

Käyttöönotto

1

Kahvan asennus

2

Narukäynnistimen asennus naruohjaimeen

Mitään osia ei tarvita

Ohjeet

VAARA

Jos kahva taitetaan tai suoristetaan väärin, kaapelit saattavat vahingoittua. Tällöin ruohonleikkuria ei ole turvallista käyttää.

• Älä vahingoita kaapeleita, kun taitat tai suoristat kahvaa.

• Jos kaapeli on vaurioitunut, ota yhteyttä valtuutettuun huoltoliikkeeseen.

1.

Löysää kahvan nupit (

Kuva 3

).

Tärkeää:

Vie kaapelit kahvan ulkopuolelle, kun asennat kahvaa.

Mitään osia ei tarvita

Ohjeet

Tärkeää:

Narukäynnistin on asennettava naruohjaimeen.

Pidä terän ohjaustankoa yläkahvaa vasten ja vedä

narukäynnistin kahvassa olevan naruohjaimen läpi ( Kuva 5

).

1.

Narukäynnistin

Kuva 5

2.

Naruohjain

Kuva 3

1.

Kahvan nuppi (2)

2.

Siirrä kahva käyttöasentoon (

Kuva 4 ).

Kuva 4

3.

Kiristä kahvan nupit tiukasti käsin (

Kuva 3

).

3

Öljyn lisääminen moottoriin

Mitään osia ei tarvita

Ohjeet

Tärkeää:

Laitteen moottorissa ei ole öljyä toimitettaessa. Täytä moottori öljyllä ennen moottorin käynnistämistä.

1.

Siirrä laite tasaiselle alustalle.

2.

Poista mittatikku ( Kuva 6

) ja kaada öljyä

öljyntäyttöputkeen noin kolmen neljäsosan verran kampikammion tilavuudesta.

Huomaa:

Tilavuus: 0,59 l, tyyppi: puhdistava SAE

30- tai SAE 10W-30 -öljy, jonka API-huoltoluokitus on

SF, SG, SH, SJ, SL tai korkeampi.

5

Kuva 6

3.

Pyyhi mittatikku puhtaalla liinalla.

4.

Asenna mittatikku öljyntäyttöputkeen, mutta

älä

ruuvaa sitä kiinni.

5.

Irrota mittatikku ja tarkista öljymäärä mittatikusta

( Kuva 7 ).

Jos öljyä on liian vähän, lisää öljyntäyttöputkeen hitaasti pieni määrä öljyä, odota kolme minuuttia ja toista sitten vaiheet

3 – 5 , kunnes öljyn määrä on

oikea.

Jos öljyä on liikaa, valuta ylimääräistä öljyä, kunnes

öljyn määrä on oikea. Lisätietoa ylimääräisen öljyn tyhjentämisestä on kohdassa

Moottoriöljyn vaihto

(sivu 14)

.

Tärkeää:

Jos kampikammiossa on liikaa tai liian vähän öljyä moottoria käytettäessä, moottori voi vaurioitua.

4

Ruohonkeräimen kokoaminen

Mitään osia ei tarvita

Ohjeet

1.

Liu’uta ruohonkeräin metallikehikon päälle kuvan

mukaisesti ( Kuva 8 ).

1

1.

Kahva

2.

Runko

2

3

Kuva 8

3.

Ruohonkeräin g027257

Huomaa:

Älä liu’uta keräintä kahvan päälle ( Kuva 8 ).

2.

Ripusta keräimen pohjakanava rungon pohjaan ( Kuva

9

).

Kuva 7

3.

Öljyn määrä on oikea

1.

Liian vähän öljyä

2.

Liian paljon öljyä

6.

Asenna mittatikku öljyntäyttöputkeen tukevasti.

Tärkeää:

Vaihda moottoriöljy viiden ensimmäisen käyttötunnin jälkeen ja sitten vuosittain. Katso kohta

Moottoriöljyn vaihto (sivu 14)

.

6

Laitteen yleiskatsaus

g027258

Kuva 9

3.

Ripusta keräimen yläkanava rungon päälle ja

sivukanavat rungon sivuille ( Kuva 9 ).

Kuva 10

1.

Sytytystulppa

4.

Terän ohjaustanko

5.

Itsevetolaitteiston tanko

6.

Ruohonkeräin

2.

Öljyntäyttö/mittatikku (ei kuvassa)

7.

Polttoainesäiliön korkki

3.

Narukäynnistimen kahva 8.

Leikkuukorkeusvivut (4)

9.

Ilmansuodatin

Kuva 11

1.

Takaheittokanavan suuntain (lisävarusteena saatava lisälaite, Toro-osanro 89964)

Tekniset tiedot

Malli

29639

Paino

34 kg

Pituus

144 cm

Leveys

54 cm

Korkeus

99 cm

7

Käyttö

Polttoainesäiliön täyttö

HENGENVAARA

Bensiini on erittäin tulenarkaa ja räjähdysherkkää.

Bensiinin aiheuttama tulipalo tai räjähdys voi aiheuttaa palovammoja.

• Aseta säiliö ja/tai laite suoraan maahan ennen polttoaineen lisäystä. Älä aseta niitä ajoneuvoon tai minkään esineen päälle. Muutoin staattinen purkaus voi sytyttää bensiinin.

• Täytä polttoainesäiliö ulkona, moottorin ollessa kylmänä. Pyyhi läikkynyt polttoaine pois.

• Älä käsittele bensiiniä tupakoidessasi tai avotulen tai kipinöiden lähellä.

• Säilytä bensiiniä sille hyväksytyssä säiliössä ja poissa lasten ulottuvilta.

Moottori toimii parhaiten, kun käytetään vain puhdasta ja uutta (korkeintaan 30 päivää vanhaa) lyijytöntä bensiiniä, jonka tieoktaaniluku (pumppuoktaaniluku) on vähintään

87 (RON + MON / 2).

Happipitoisia lisäaineita (enintään 10 % etanolia tai 15 %

MTBE:tä) sisältävää polttoainetta voidaan käyttää.

Etanoli:

Enintään 10 % etanolia (bensiinin ja etanolin seosta) tai 15 % MTBE:tä (metyyli-tertiääri-butyylieetteriä) sisältävää polttoainetta voidaan käyttää. Etanoli ja MTBE eivät ole sama asia. Bensiiniä, jonka tilavuudesta on enemmän kuin 15 % (E15) etanolia, ei ole hyväksytty käyttöön. Älä käytä bensiiniä, jonka tilavuudesta enemmän kuin 10 % on etanolia (kuten 15 % etanolia sisältävä E15, 20 % etanolia sisältävä E20 tai enintään

85 % etanolia sisältävä E85). Muun kuin hyväksytyn bensiinin käyttö voi aiheuttaa toimintaongelmia ja/tai moottorivaurioita, joita takuu ei ehkä kata.

Metanolia sisältävää bensiiniä

ei saa

käyttää.

Polttoainetta

ei saa

säilyttää talven yli polttoainesäiliössä tai -astioissa, ellei polttoaineeseen ole lisätty stabilointiainetta.

Bensiiniin

ei saa

lisätä öljyä.

Täytä polttoainesäiliö tuoreella, matalaoktaanisella

lyijyttömällä bensiinillä ( Kuva 12

).

Tärkeää:

Käynnistysongelmien vähentämiseksi lisää polttoaineeseen polttoaineen stabilointiainetta ympäri vuoden. Sekoita stabilointiaine alle 30 päivää vanhaan bensiiniin.

g027529

Kuva 12

Moottoriöljyn määrän tarkistus

Huoltoväli:

Aina ennen käyttöä tai päivittäin

Tärkeää:

Laitteen moottorissa ei ole öljyä toimitettaessa. Täytä moottori öljyllä ennen moottorin käynnistämistä.

1.

Siirrä laite tasaiselle alustalle.

2.

Poista mittatikku ( Kuva 13 ) ja kaada öljyä

öljyntäyttöputkeen noin kolmen neljäsosan verran kampikammion tilavuudesta.

Huomaa:

Tilavuus: 0,59 l, tyyppi: puhdistava SAE

30- tai SAE 10W-30 -öljy, jonka API-huoltoluokitus on

SF, SG, SH, SJ, SL tai korkeampi.

Kuva 13

1 cm (1/2 inch)

3.

Pyyhi mittatikku puhtaalla liinalla.

4.

Asenna mittatikku öljyntäyttöputkeen, mutta

älä

ruuvaa sitä kiinni.

5.

Irrota mittatikku ja tarkista öljymäärä mittatikusta

( Kuva 14 ).

Jos öljyä on liian vähän, lisää öljyntäyttöputkeen hitaasti pieni määrä öljyä, odota kolme minuuttia

8

ja toista sitten vaiheet

3 – 5 , kunnes öljyn määrä on

oikea.

Jos öljyä on liikaa, valuta ylimääräistä öljyä, kunnes

öljyn määrä on oikea. Lisätietoa ylimääräisen öljyn tyhjentämisestä on kohdassa

Moottoriöljyn vaihto

(sivu 14)

.

Tärkeää:

Jos kampikammiossa on liikaa tai liian vähän öljyä moottoria käytettäessä, moottori voi vaurioitua.

1.

Liian vähän öljyä

2.

Liian paljon öljyä

Kuva 14

3.

Öljyn määrä on oikea

G020273

Kuva 15

2.

Laitteen laskeminen

6.

Asenna mittatikku öljyntäyttöputkeen tukevasti.

Tärkeää:

Vaihda moottoriöljy viiden ensimmäisen käyttötunnin jälkeen ja sitten vuosittain. Katso kohta

Moottoriöljyn vaihto (sivu 14)

.

1.

Laitteen nosto

Huomaa:

Leikkuukorkeusasetukset ovat 25 mm, 38 mm,

51 mm, 64 mm, 76 mm, 89 mm ja 102 mm.

Moottorin käynnistys

1.

Pidä terän ohjaustankoa (

Kuva 16

) kahvaa vasten.

Leikkuukorkeuden säätö

VAARA

Leikkuukorkeutta säädettäessä kädet ja jalat saattavat joutua kosketuksiin liikkuvan terän kanssa, mikä voi aiheuttaa vakavia vammoja.

• Sammuta moottori ja odota, kunnes kaikki liikkuvat osat ovat pysähtyneet.

• Älä laita sormia kotelon alle säätäessäsi leikkuukorkeutta.

Kuva 16

1.

Terän ohjaustanko

VAROITUS

Jos moottori on juuri sammutettu, äänenvaimennin on kuuma ja voi aiheuttaa vakavia palovammoja.

Pysy etäällä kuumasta äänenvaimentimesta.

Säädä leikkuukorkeus halutuksi. Aseta kaikki pyörät samalle korkeudelle.

Huomaa:

Laitetta nostetaan siirtämällä kaikkia leikkuukorkeusvipuja eteenpäin ja lasketaan siirtämällä niitä

kaikkia taaksepäin ( Kuva 15 ).

2.

Vedä narukäynnistimen kahvasta ( Kuva 17

).

Kuva 17

Huomaa:

Jos laite ei käynnisty usean yrityksen jälkeen, ota yhteys valtuutettuun huoltoliikkeeseen.

9

Itsevetolaitteiston käyttö

Käytä itsevetolaitteistoa painamalla itsevetolaitteiston tankoa

( Kuva 18 ) kahvaa vasten ja pitämällä sitä painettuna ( Kuva 19

).

Leikkuujätteiden kierrättäminen

Laitteessa on valmiina ominaisuus kierrättää ruoho- ja lehtijäte takaisin nurmelle.

Jos ruohonkeräin on kiinni laitteessa, irrota se. Katso kohta

Ruohonkeräimen irrotus (sivu 11)

ennen leikkuujätteiden kierrätystä.

Kuva 18

1.

Itsevetolaitteiston tanko

Kuva 19

Leikkuujätteiden kerääminen ruohonkeräimeen

Käytä ruohonkeräintä, jos haluat kerätä ruoho- ja lehtijätteet nurmikolta.

VAARA

Jos ruohonkeräin on kulunut, pieniä kiviä tai muuta vastaavaa jätettä voi sinkoutua käyttäjään tai sivullisiin päin, mikä voi johtaa vakavaan henkilövahinkoon tai kuolemaan.

Tarkasta ruohonkeräin säännöllisesti. Jos keräin on vaurioitunut, asenna uusi Toro-ruohonkeräin.

Lopeta itsevetolaitteiston käyttö vapauttamalla itsevetolaitteiston tanko.

Huomaa:

Itsevetolaitteistolla on kiinteä enimmäisnopeus.

Hidasta ajonopeutta pitämällä itsevetolaitteiston tankoa kauempana kahvasta.

Moottorin sammutus

Huoltoväli:

Aina ennen käyttöä tai päivittäin

Sammuta moottori vapauttamalla terän ohjaustanko (

Kuva

20 ).

Tärkeää:

Kun vapautat terän ohjaustangon, moottorin ja terän pitäisi pysähtyä kolmen sekunnin kuluessa. Jos ne eivät pysähdy kunnolla, lopeta laitteen käyttö välittömästi ja ota yhteys valtuutettuun huoltoliikkeeseen.

VAARA

Terä on terävä, ja sen koskettaminen voi aiheuttaa vakavia henkilövahinkoja.

Sammuta moottori ja odota, että kaikki liikkuvat osat ovat pysähtyneet, ennen kuin poistut käyttäjän paikalta.

Ruohonkeräimen asennus

1.

Nosta takasuuntain ylös ( Kuva 21

).

Kuva 20

10

Kuva 21

1.

Takasuuntain

2.

Asenna ruohonkeräimen kahva kahvan tukien loviin

( Kuva 21 ).

Ruohonkeräimen irrotus

1.

Nosta takasuuntain ylös ( Kuva 21

).

2.

Nosta ruohonkeräimen kahva irti kahvan tukien lovista ja irrota keräin laitteesta.

3.

Sulje takasuuntain.

Leikkuujätteiden poisto

Käytä takaheittokanavan suuntainta (lisävarusteena saatava lisälaite, Toro-osanro 89964) erittäin pitkän ruohon leikkaamiseen.

Takaheittokanavan suuntaimen asennus

1.

Jos laitteeseen on asennettu keräin, irrota se. Katso kohta

Ruohonkeräimen irrotus (sivu 11)

.

2.

Nosta takasuuntain ylös ja pidä sitä ylhäällä (

Kuva 22 ).

Kuva 22

3.

Aseta takaheittokanavan suuntaimen kieleke

takasuuntaimen oikeanpuoleiseen aukkoon ( Kuva 23 ).

G020690

Kuva 23

G020689

4.

Aseta takaheittokanavan suuntaimen tappi laitteen loviin (

Kuva 24 ).

G020691

Kuva 24

Takaheittokanavan suuntaimen irrotus

Takaheittokanavan suuntain irrotetaan toistamalla edellä kuvatut vaiheet käänteisessä järjestyksessä.

Käyttövihjeitä

Yleisiä leikkuuvinkkejä

Siivoa alueelta kepit, kivet, johdot, oksat ja muut jätteet, joihin terä saattaisi osua.

Älä iske terää kiinteisiin esineisiin. Älä koskaan aja ruohonleikkurilla tarkoituksella minkään esineen yli.

Jos laite törmää esteeseen tai alkaa täristä, sammuta moottori välittömästi, irrota sytytystulpan johto ja tarkasta laite vaurioiden varalta.

Jotta ruohonleikkuri toimisi parhaalla mahdollisella tavalla, asenna uusi terä ennen leikkuukauden alkamista.

Vaihda terä tarvittaessa Toro-vaihtoterään.

Ruohon leikkaaminen

Leikkaa vain noin kolmasosa ruohon pituudesta kerrallaan. Älä leikkaa ruohoa 51 mm:n asetusta lyhyemmäksi, paitsi jos ruoho on harvaa tai on myöhäinen syksy, jolloin ruohon kasvu alkaa hidastua. Katso

Leikkuukorkeuden säätö (sivu 9)

.

Leikattaessa yli 15 cm korkeaa ruohoa leikkaa ensin korkeimmalla leikkuukorkeuden asetuksella ja kävele hitaasti. Leikkaa sen jälkeen matalammalla asetuksella, jotta nurmikosta tulee hyvän näköinen. Jos ruoho on liian pitkää, laite saattaa tukkeutua ja moottori pysähtyä.

Leikkaa vain kuivaa ruohoa tai lehtiä. Kostea ruoho ja lehdet paakkuuntuvat nurmikolle ja voivat tukkia laitteen tai pysäyttää moottorin.

VAARA

Kostea ruoho tai lehdet voivat aiheuttaa vakavan loukkaantumisen, jos liukastut ja kosketat terää.

Leikkaa vain ruohon ollessa kuivaa.

Vaihda leikkuusuuntaa. Tällöin leikkuujätteet hajaantuvat ruohikolle tasaisesti ja lannoittavat hyvin.

Jos leikattu nurmikko ei näytä hyvältä, kokeile yhtä tai useampaa seuraavista toimenpiteistä:

11

– Vaihda terä tai teroita se.

– Kävele hitaammin leikatessasi.

– Nosta laitteen leikkuukorkeutta.

– Leikkaa ruoho useammin.

– Kulje aina osaksi edellisen leikkuukaistan päällä; älä leikkaa kokonaan uutta kaistaa.

– Aseta etupyörien leikkuukorkeus yhtä pykälää takapyörien leikkuukorkeutta alemmaksi. Säädä eturenkaiden korkeudeksi esimerkiksi 51 mm ja takarenkaiden korkeudeksi 64 mm.

Lehtien leikkaaminen

Kun nurmikko on leikattu, tarkista, että puolet ruohosta näkyy lehtikerroksen läpi. Joudut ehkä leikkaamaan lehdet vielä kerran tai useamminkin.

Jos lehtiä on nurmikolla yli 13 cm, aseta etuosan leikkuukorkeus yhtä tai kahta pykälää korkeammalle kuin takaosan leikkuukorkeus.

Hidasta leikkuunopeutta, jos laite ei leikkaa lehtiä tarpeeksi hienoksi.

12

Kunnossapito

Huomaa:

Koneen vasen ja oikea puoli määritellään normaalista käyttöasennosta käsin.

Kunnossapitotaulukko

Huoltotoimenpide Huoltoväli

5 ensimmäisen käyttötunnin jälkeen

• Vaihda moottoriöljy.

Aina ennen käyttöä tai päivittäin

Jokaisen käytön jälkeen

100 käyttötunnin välein

Ennen varastointia

Vuosittain

• Tarkista moottoriöljyn määrä.

• Varmista, että terä pysähtyy kolmen sekunnin kuluessa terän ohjaustangon vapauttamisesta.

• Poista leikkuujätteet ja lika laitteen alapuolelta.

• Tarkista sytytystulppa ja vaihda se tarvittaessa.

• Tyhjennä polttoainesäiliö ennen korjauksia ohjeiden mukaan ja ennen vuosittaista varastointia.

• Puhdista jäähdytysjärjestelmä; poista leikkuujätteet, roskat ja lika moottorin jäähdytysrivoista ja käynnistimestä. Puhdista järjestelmä tavallista useammin likaisissa tai roskaisissa olosuhteissa.

• Vaihda ilmansuodatin. Vaihda ilmansuodatin useammin, jos käyttöolosuhteet ovat pölyiset.

• Vaihda moottoriöljy.

• Vaihda terä tai teroituta se (useammin, jos terä tylsyy nopeasti).

Valmistelu huoltoa varten

1.

Sammuta moottori ja odota, kunnes kaikki liikkuvat osat ovat pysähtyneet.

2.

Irrota sytytystulpan johto sytytystulpasta ( Kuva 25

) ennen huoltotöiden suorittamista.

VAARA

Konetta kallistettaessa saattaa valua polttoainetta. Bensiini on tulenarkaa ja räjähdysherkkää ja voi aiheuttaa henkilövahingon.

Käytä moottoria, kunnes bensiini loppuu, tai poista bensiini käsipumpulla, ei koskaan lapolla.

Tärkeää:

Kallista laite kyljelleen aina siten, että mittatikku osoittaa alaspäin.

Ilmanpuhdistimen vaihto

Huoltoväli:

Vuosittain

1.

Paina ilmanpuhdistimen suojuksessa olevat salvat alas

( Kuva 26 ).

Kuva 25

G017308

1.

Sytytystulpan johto

3.

Kytke sytytystulpan johto sytytystulppaan huoltotöiden jälkeen.

Kuva 26

1.

Salvat

2.

Avaa suojus.

13

3.

Irrota paperinen ilmansuodatin ja vaahtomuovinen esisuodatin (

Kuva 27

).

Kuva 28

Kuva 27

1.

Paperinen ilmansuodatin 2.

Vaahtomuovinen esisuodatin 7.

Valuta käytetty öljy öljyntäyttöputken läpi öljyn tyhjennysastiaan kallistamalla laite kyljelleen siten, että

öljyntäyttöputki osoittaa alaspäin (

Kuva 29 ).

4.

Tarkista vaahtomuovinen esisuodatin ja vaihda se, jos se on vaurioitunut tai erittäin likainen.

5.

Tarkista paperinen ilmansuodatin.

A.

Vaihda suodatin, jos se on vaurioitunut tai öljyn tai polttoaineen kastelema.

B.

Jos paperinen ilmansuodatin on likainen, napauta sitä kovaa pintaa vasten useita kertoja tai puhalla paineilmaa (alle 2,07 bar) suodattimen moottorin puoleisen sivun läpi.

Huomaa:

Älä harjaa likaa irti suodattimesta, sillä harjaaminen työntää lian kuituihin.

6.

Poista lika ilmanpuhdistimen rungosta ja suojuksesta kostealla liinalla.

Älä pyyhi likaa ilmakanavaan.

7.

Asenna vaahtomuovinen esisuodatin ja paperinen ilmansuodatin ilmanpuhdistimeen.

8.

Asenna kansi.

Moottoriöljyn vaihto

Huoltoväli:

5 ensimmäisen käyttötunnin jälkeen

Vuosittain

1.

Siirrä laite tasaiselle alustalle.

2.

Varmista, että polttoainesäiliössä on vain vähän tai ei yhtään polttoainetta, jotta polttoainetta ei vuotaisi, kun laite kallistetaan kyljelleen.

3.

Lämmitä öljy ennen vaihtoa käyttämällä moottoria muutaman minuutin ajan.

Huomaa:

Lämmin öljy juoksee paremmin ja kuljettaa enemmän epäpuhtauksia.

4.

Irrota johto sytytystulpasta. Katso kohta

Valmistelu huoltoa varten (sivu 13)

.

5.

Aseta öljyn tyhjennysastia laitteen sille sivulle, joka on lähimpänä öljyntäyttöputkea.

6.

Irrota mittatikku öljyntäyttöputkesta ( Kuva 28 ).

Kuva 29

8.

Kun öljy on tyhjentynyt, palauta laite käyttöasentoon.

9.

Kaada öljyä kampikammioon noin kolmen neljäsosan verran kampikammion tilavuudesta.

Huomaa:

Tilavuus: 0,59 l, tyyppi: puhdistava SAE

30- tai SAE 10W-30 -öljy, jonka API-huoltoluokitus on

SF, SG, SH, SJ, SL tai korkeampi.

10.

Anna öljyn asettua kolmen minuutin ajan.

11.

Pyyhi mittatikku puhtaalla liinalla.

12.

Asenna mittatikku öljyntäyttöputkeen, mutta

älä

ruuvaa sitä kiinni.

13.

Irrota mittatikku ja tarkista öljymäärä mittatikusta

( Kuva 30 ).

Jos öljyä on liian vähän, lisää öljyntäyttöputkeen hitaasti pieni määrä öljyä, odota kolme minuuttia ja toista sitten vaiheet

11 – 13 , kunnes öljyn määrä

on oikea.

Jos öljyä on liikaa, valuta ylimääräistä öljyä, kunnes

öljyn määrä on oikea. Lisätietoa ylimääräisen öljyn tyhjentämisestä on kohdassa

Moottoriöljyn vaihto

(sivu 14)

.

Tärkeää:

Jos kampikammiossa on liikaa tai liian vähän öljyä moottoria käytettäessä, moottori voi vaurioitua.

14

1.

Liian vähän öljyä

2.

Liian paljon öljyä

Kuva 30

3.

Öljyn määrä on oikea

14.

Asenna mittatikku öljyntäyttöputkeen tukevasti.

15.

Toimita käytetty öljy paikallisen jälleenkäsittelylaitoksen hävitettäväksi.

Sytytystulpan huolto

Huoltoväli:

100 käyttötunnin välein

Sytytystulppa on tarkistettava 100 käyttötunnin välein. Käytä

Champion RN9YC

-sytytystulppaa tai vastaavaa.

1.

Sammuta moottori ja odota, kunnes kaikki liikkuvat osat ovat pysähtyneet.

2.

Irrota johto sytytystulpasta.

3.

Puhdista sytytystulpan ympäristö.

4.

Irrota sytytystulppa sylinterinkannesta.

Tärkeää:

Vaihda viallinen tai likainen sytytystulppa. Älä puhdista sytytystulpan yläosaa, koska siitä voi irrota sylinteriin karstaa, jolloin moottori voi vaurioitua.

5.

Aseta sytytystulpan kärkiväliksi 0,76 mm ( Kuva 31 ).

Terän vaihto

Huoltoväli:

Vuosittain

Tärkeää:

Terän asentamiseen tarvitaan momenttiavain.

Jos sinulla ei ole momenttiavainta tai et halua suorittaa toimenpidettä itse, ota yhteys valtuutettuun huoltoliikkeeseen.

Tarkista terä aina bensiinin loppuessa. Jos terä vaurioituu tai murtuu, vaihda se heti. Jos terä on tylsä tai uurteinen, teroituta terä tai vaihda se uuteen.

VAARA

Terä on terävä, ja sen koskettaminen voi aiheuttaa vakavia henkilövahinkoja.

• Irrota johto sytytystulpasta.

• Käytä käsineitä, kun huollat terää.

1.

Irrota sytytystulpan johto sytytystulpasta. Katso

Valmistelu huoltoa varten (sivu 13)

.

2.

Kallista laite kyljelleen siten, että mittatikku osoittaa alaspäin.

3.

Tue terä puun kappaleella.

4.

Irrota terä (kääntämällä teräpulttia vastapäivään) ja säilytä kaikki kiinnitystarvikkeet.

5.

Asenna uusi terä (kääntämällä teräpulttia myötäpäivään)

ja kaikki kiinnitystarvikkeet ( Kuva 32

).

Kuva 31

1.

Sivuelektrodi

2.

Keskielektrodi

3.

Kärkiväli (ei mittakaavassa)

6.

Asenna sytytystulppa ja tiiviste.

7.

Kiristä sytytystulppa momenttiin 20 N·m.

8.

Kytke johto sytytystulppaan.

15

Kuva 32

Tärkeää:

Suuntaa terän käyrät päät laitteen koteloa kohti.

6.

Kiristä teräpultti momenttiavaimella 82 N·m:n tiukkuuteen.

Tärkeää:

82 N·m:iin kiristetty pultti on erittäin tiukalla. Pidä terää paikoillaan puun kappaleella,

aseta painosi räikän tai vääntötyökalun taakse ja kiristä pultti hyvin. Tätä pulttia on hyvin vaikea kiristää liian kireälle.

Itsevetolaitteiston vaijerin säätö

Säädä itsevetolaitteiston kaapeli aina, kun asennat uuden itsevetolaitteiston kaapelin tai jos itsevetolaitteiston säädössä tuntuu olevan vikaa.

1.

Löysää kaapelin tuen mutteria (

Kuva 33

).

Laitteen alapuolen puhdistaminen

Huoltoväli:

Jokaisen käytön jälkeen

VAARA

Leikkuujätettä saattaa irrota laitteen alta.

• Käytä silmäsuojaimia.

• Pysy käyttäjän paikalla (kahvan takana), kun moottori on käynnissä.

• Älä päästä sivullisia alueelle.

1.

Käytä moottoria tasaisella ja päällystetyllä alustalla ja ruiskuta vettä

oikean

takapyörän eteen (

Kuva 34

).

Vesi roiskuu terän reitille ja poistaa leikkuujätteet.

1.

25–38 mm

2.

Itsevetolaitteiston tanko

3.

Kaapelin vaippa

Kuva 33

4.

Kaapelin tuen mutteri

5.

Kaapelin tuki

2.

Pidä itsevetolaitteiston tankoa 25–38 mm:n etäisyydellä

kahvasta ( Kuva 33 ).

3.

Vedä kaapelin vaippaa alas (laitetta kohti), kunnes

kaapelissa ei ole enää löysyyttä ( Kuva 33

).

4.

Kiristä kaapelin tuen mutteri.

5.

Vapauta itsevetolaitteiston tanko ja varmista, että kaapeli jää löysälle.

Huomaa:

Kaapelin on oltava löysällä itsevetolaitteiston tangon ollessa vapautetussa asennossa, sillä muutoin laite saattaa liikkua, kun tanko vapautetaan.

Kuva 34

2.

Kun leikkuujätettä ei enää tule ulos, lopeta ruiskutus ja siirrä laite kuivalle alueelle.

3.

Käytä moottoria muutaman minuutin ajan, jotta kotelon alapuoli kuivuu. Näin se ei pääse ruostumaan.

16

Varastointi

Varastoi laite viileään, puhtaaseen ja kuivaan paikkaan.

1.

Löysää kahvan nuppeja, kunnes kahva liikkuu vapaasti

( Kuva 35 ).

Laitteen valmistelu varastointia varten

VAARA

Bensiinihöyryt voivat räjähtää.

• Älä säilytä bensiiniä 30 päivää kauempaa.

• Älä varastoi laitetta suljettuun tilaan lähelle avotulta.

• Anna moottorin jäähtyä ennen varastointia.

1.

Lisää polttoaineeseen stabilointiainetta moottorin valmistajan ohjeiden mukaan vuoden viimeisellä polttoainesäiliön täyttökerralla.

2.

Hävitä käyttämätön polttoaine asianmukaisesti.

Kierrätä se paikallisten säädösten mukaan tai käytä sitä autossasi.

Huomaa:

Polttoainesäiliössä oleva vanha polttoaine on suurin syy käynnistysongelmiin. Älä varastoi stabilointiaineetonta polttoainetta yli 30 päivää kauempaa äläkä varastoi lisäaineistettua polttoainetta

90 päivää kauempaa.

3.

Käytä laitetta, kunnes moottori pysähtyy polttoaineen loppumisen vuoksi.

4.

Käynnistä moottori uudelleen.

5.

Anna moottorin käydä, kunnes se pysähtyy. Kun et enää saa moottoria käyntiin, se on tarpeeksi kuiva.

6.

Irrota johto sytytystulpasta.

7.

Irrota sytytystulppa, lisää 30 ml öljyä sytytystulpan aukkoon ja vedä narukäynnistintä

hitaasti

useita kertoja, jotta öljy leviää kaikkialle sylinteriin ja estää sylinterin ruostumisen varastoinnin aikana.

8.

Aseta sytytystulppa löysästi paikalleen.

9.

Kiristä kaikki mutterit, pultit ja ruuvit.

Kahvan taittaminen

VAARA

Jos kahva taitetaan tai suoristetaan väärin, kaapelit saattavat vahingoittua. Tällöin ruohonleikkuria ei ole turvallista käyttää.

• Älä vahingoita kaapeleita, kun taitat tai suoristat kahvaa.

• Jos kaapeli on vaurioitunut, ota yhteyttä valtuutettuun huoltoliikkeeseen.

1.

Kahvan nuppi (2)

Kuva 35

2.

Siirrä kahvaa eteenpäin kuvan mukaisesti ( Kuva 35

).

Kuva 36

Laitteen käyttöönotto varastoinnin jälkeen

1.

Tarkista ja kiristä kaikki kiinnikkeet.

2.

Irrota sytytystulppa ja pyöritä moottoria nopeasti käynnistimen avulla, jotta liika öljy poistuu sylinteristä.

3.

Asenna sytytystulppa ja kiristä se momenttiavaimella momenttiin 20 Nm.

4.

Tee tarvittavat huoltotoimenpiteet. Katso kohta

Valmistelu huoltoa varten (sivu 13)

.

5.

Tarkista moottorin öljymäärä. Katso kohta

Moottoriöljyn määrän tarkistus (sivu 8)

.

6.

Täytä polttoainesäiliö uudella bensiinillä, katso kohta

Polttoainesäiliön täyttö (sivu 8)

.

7.

Kytke johto sytytystulppaan.

17

Huomautuksia:

18

Kansainväliset jakelijat

Jakelija: Maa:

Agrolanc Kft Unkari

Balama Prima Engineering Equip.

Hongkong

B-Ray Corporation Korea

Casco Sales Company Puerto Rico

Ceres S.A.

CSSC Turf Equipment (pvt) Ltd.

Cyril Johnston & Co.

Cyril Johnston & Co.

Equiver

Femco S.A.

ForGarder OU

Costa Rica

Sri Lanka

Pohjois-Irlanti

Irlanti

Meksiko

Guatemala

Viro

G.Y.K. Company Ltd.

Geomechaniki of Athens

Golf international Turizm

Guandong Golden Star

Hako Ground and Garden

Hako Ground and Garden

Hayter Limited (U.K.)

Hydroturf Int. Co Dubai

Hydroturf Egypt LLC

Irrimac

Irrigation Products Int'l Pvt

Ltd.

Jean Heybroek b.v.

Japani

Kreikka

Turkki

Kiina

Ruotsi

Norja

Yhdistynyt kuningaskunta

Arabiemiirikuntien liitto

Egypti

Portugali

Intia

Alankomaat

Puhelinnumero:

36 27 539 640

852 2155 2163

82 32 551 2076

787 788 8383

506 239 1138

94 11 2746100

44 2890 813 121

44 2890 813 121

52 55 539 95444

502 442 3277

372 384 6060

81 726 325 861

30 10 935 0054

90 216 336 5993

86 20 876 51338

46 35 10 0000

47 22 90 7760

44 1279 723 444

97 14 347 9479

202 519 4308

351 21 238 8260

0091 44 2449

4387

31 30 639 4611

Jakelija:

Maquiver S.A.

Maruyama Mfg. Co. Inc.

Mountfield a.s.

Mountfield a.s.

Munditol S.A.

Norma Garden

Oslinger Turf Equipment SA

Oy Hako Ground and Garden

Ab

Parkland Products Ltd.

Perfetto

Pratoverde SRL.

Prochaska & Cie

RT Cohen 2004 Ltd.

Riversa

Lely Turfcare

Solvert S.A.S.

Spypros Stavrinides Limited

Surge Systems India Limited

T-Markt Logistics Ltd.

Toro Australia

Toro Europe NV

Valtech

Victus Emak

Maa:

Kolumbia

Japani

Tšekin tasavalta

Slovakia

Argentiina

Venäjä

Ecuador

Suomi

Uusi-Seelanti 64 3 34 93760

Puola 48 61 8 208 416

Italia 39 049 9128

128

Itävalta

Israel

43 1 278 5100

972 986 17979

Espanja

Tanska

Ranska

Kypros

Intia

34 9 52 83 7500

45 66 109 200

33 1 30 81 77

00

357 22 434131

91 1 292299901

Unkari

Puhelinnumero:

57 1 236 4079

81 3 3252 2285

420 255 704

220

420 255 704

220

54 11 4 821

9999

7 495 411 61 20

593 4 239 6970

358 987 00733

Australia

Belgia

Marokko

Puola

36 26 525 500

61 3 9580 7355

32 14 562 960

212 5 3766

3636

48 61 823 8369

Eurooppalainen tietosuojailmoitus

Toron keräämät tiedot

Toro Warranty Company (Toro) huolehtii asiakkaiden tietosuojasta. Takuuvaatimusten käsittelyä ja mahdollisia tuotteiden takaisinkutsukampanjoita varten pyydämme, että asiakkaat lähettävät henkilötiedot suoraan Torolle tai paikalliselle Toro-jälleenmyyjälle.

Toro-takuujärjestelmä toimii yhdysvaltalaisilla palvelimilla, eivätkä yhdysvaltalaiset tietosuojalait välttämättä tarjoa samanlaista suojaa kuin vastaavat lait asiakkaan omassa maassa.

ANTAMALLA HENKILÖTIEDOT TOROLLE ASIAKAS SUOSTUU SIIHEN, ETTÄ NÄITÄ TIETOJA KÄSITELLÄÄN TÄSSÄ TIETOSUOJAILMOITUKSESSA

KUVATULLA TAVALLA.

Tapa, jolla Toro käyttää tietoja

Toro voi käyttää henkilötietoja takuuvaatimusten käsittelyyn, yhteydenottoihin mahdollisissa tuotteiden takaisinkutsukampanjoissa ja muissa mahdollisissa tarkoituksissa, joista kerrotaan erikseen. Toro voi jakaa tietoja Toron sisaryhtiöille, jälleenmyyjille ja muille liiketoimintakumppaneille näiden tarkoitusten yhteydessä. Toro ei myy asiakkaiden henkilötietoja muille yhtiöille. Toro pidättää oikeuden luovuttaa henkilötietoja lain määräämiin tarkoituksiin tai asiaankuuluvien viranomaisten pyynnöstä, Toron järjestelmien toiminnan varmistamiseksi tai Toron turvallisuuden tai muiden käyttäjien turvallisuuden varmistamiseksi.

Henkilötietojen säilytys

Henkilötietoja säilytetään niin kauan kuin niitä tarvitaan niiden alkuperäiseen tarkoitukseen tai muihin asianmukaisiin tarkoituksiin (kuten viranomaismääräysten noudattamiseksi) tai lain määräämän ajan.

Toron vakuutus asiakkaiden henkilötietojen tietosuojasta

Toro pyrkii säilyttämään henkilötietojen tietosuojan kohtuullisten varotoimien avulla. Lisäksi se pyrkii huolehtimaan tietojen tarkkuudesta ja paikkansapitävyydestä.

Henkilötietojen käyttö ja korjaus

Jos haluat tarkistaa henkilötietosi tai korjata niitä, lähetä sähköpostia osoitteeseen [email protected]

Australian kuluttajalainsäädäntö

Australialaiset asiakkaat voivat saada lisätietoja Australian kuluttajalainsäädännöstä pakkauksen sisällä olevasta materiaalista tai paikalliselta

Toro-jälleenmyyjältä.

374-0269 Rev H

Toron takuu ja

Toro GTS -käynnistystakuu

Kotikäyttöön tarkoitetut tuotteet

Ehdot ja takuunalaiset tuotteet

Toro Company ja sen sisaryhtiö Toro Warranty Company antavat yhteisen sopimuksensa mukaisesti alkuperäiselle ostajalle 1 takuun korjata alla ilmoitettu

Toro-tuote, jos siinä ilmenee materiaali- tai valmistusvikoja tai jos Toro GTS

(Guaranteed to Start) -käynnistystakuun piiriin kuuluva laite ei käynnisty ensimmäisellä tai toisella vedolla, edellyttäen, että

käyttöoppaassa

kuvatuista säännöllisistä huoltotoimenpiteistä on huolehdittu.

Tuotteille annetaan seuraavat takuuajat ostopäivästä lukien:

Tuotteet

Työnnettävät ruohonleikkurit

Valettu leikkuupöytä

Takuuaika

Moottori

Moottori

TimeMaster-leikkurit

Akku

Teräsleikkuupöytä

Moottori

Akku

Sähkökäyttöiset kannettavat laitteet ja työnnettävät ruohonleikkurit

5 vuotta kotikäytössä 2

90 päivää kaupallisessa käytössä

5 vuoden GTS-takuu, kotikäytössä 3

2 vuotta

2 vuotta kotikäytössä 2

30 päivää kaupallisessa käytössä

2 vuoden GTS-takuu, kotikäytössä 3

3 vuotta kotikäytössä 2

90 päivää kaupallisessa käytössä

3 vuoden GTS-takuu, kotikäytössä 3

2 vuotta

2 vuotta kotikäytössä 2

Ei takuuta kaupallisessa käytössä

Omistajan vastuut

Toro-tuotetta on huollettava

käyttöoppaan

huolto-ohjeiden mukaisesti. Tällaisen kunnossapidon kustannuksista vastaa omistaja huollon suorittajasta riippumatta.

Takuuhuollon ohjeet

Jos epäilet, että Toro-tuotteessasi on materiaali- tai valmistusvirhe, toimi näin:

1.

Ota yhteys tuotteen myyjään huollon järjestämiseksi. Jos et voi jostain syystä ottaa yhteyttä tuotteen myyjään, ota yhteys mihin tahansa valtuutettuun

Toro-jälleenmyyjään. Katso oheinen jakelijaluettelo.

2.

Vie laite ja ostotodistus (ostokuitti) huoltoliikkeeseen. Jos et ole tyytyväinen huoltoliikkeen arvioon tai saamaasi palveluun, ota yhteys Toroon:

Toro Customer Care Department, RLC Division

Toro Warranty Company

8111 Lyndale Avenue South

Bloomington, MN 55420-1196

001–952–948–4707

Takuun ulkopuoliset kohteet ja viat

Lumilingot

• Yksivaiheinen

• Moottori

Kaksivaiheinen

Suppilo, suppilon suuntain ja siipipyörän kotelon suojus

Sähkökäyttöiset lumilingot

Kaikki seuraavat ajoleikkurit

• Moottori

Akku

• Lisälaitteet

Ajoleikkurit ja puutarhatraktorit (DH)

Ajoleikkurit ja puutarhatraktorit (XLS)

TimeCutter

TITAN-leikkurit

Runko

2 vuotta kotikäytössä 2

45 päivää kaupallisessa käytössä

2 vuoden GTS-takuu, kotikäytössä 3

3 vuotta kotikäytössä 2

45 päivää kaupallisessa käytössä

Elinikäinen (vain alkuperäinen omistaja) 5

2 vuotta kotikäytössä 2

Ei takuuta kaupallisessa käytössä

Katso moottorin valmistajan takuu 4

2 vuotta kotikäytössä 2

2 vuotta kotikäytössä 2

2 vuotta kotikäytössä 2

30 päivää kaupallisessa käytössä

3 vuotta kotikäytössä 2

30 päivää kaupallisessa käytössä

3 vuotta kotikäytössä 2

30 päivää kaupallisessa käytössä

3 vuotta tai 240 tuntia 5

Elinikäinen (vain alkuperäinen omistaja) 6

1 Alkuperäinen ostaja on henkilö, joka alun perin osti Toro-tuotteen.

2 Kotikäyttö tarkoittaa tuotteen käyttöä samalla tontilla, jolla asiakkaan koti sijaitsee. Käyttöä useammassa kuin yhdessä paikassa pidetään kaupallisena käyttönä, johon sovelletaan kaupalliseen käyttöön annettua takuuta.

Muita nimenomaisia takuita ei ole, lukuun ottamatta joitain tuotteita koskevia moottoriin tai moottorin päästöjen rajoitusjärjestelmiin liittyviä takuita. Tämä takuu ei kata seuraavia:

Määräaikaishuolto tai varaosat, kuten suodattimet, polttoaine, voiteluaineet,

öljynvaihdot, sytytystulpat, ilmansuodattimet, terien teroitus, kuluneet terät, kaapelin/vivuston säädöt sekä jarrujen ja kytkinten säädöt

Normaalin kulumisen seurauksena vioittuneet osat

Laitteet tai osat, joita on muutettu, käytetty väärin tai laiminlyöty, tai jotka on vaihdettava tai korjattava onnettomuuksien tai asianmukaisen huollon laiminlyönnin vuoksi

Nouto- ja toimituskulut

Muun kuin valtuutetun Toro-huoltoliikkeen tekemät korjaukset tai korjausyritykset

Korjaukset, jotka johtuvat suositellun polttoainemenettelyn laiminlyönnistä

(lisäohjeita on

käyttöoppaassa

)

Epäpuhtauksien poistaminen polttoainejärjestelmästä

Vanhan polttoaineen (yli kuukauden vanhan) tai yli 10 % etanolia tai yli

15 % MTBE:tä sisältävän polttoaineen käyttö

– Polttoainejärjestelmän tyhjentämättä jättäminen ennen yli kuukauden pituisia käyttökatkoja

Korjaukset tai säädöt, joilla pyritään korjaamaan seuraavista tekijöistä johtuvia käynnistysvaikeuksia:

– Asianmukaisten huoltotoimenpiteiden tai suositellun polttoainemenettelyn laiminlyönti

– Leikkurin terän osuminen esteeseen

Erityisolosuhteet, joissa käynnistys voi edellyttää useampaa kuin kahta vetoa:

– Ensimmäinen käynnistyskerta yli kolmen kuukauden pituisen käyttökatkon tai varastoinnin jälkeen

Käynnistys alhaisessa lämpötilassa, esimerkiksi varhain keväällä tai myöhään syksyllä

Väärä käynnistystapa – jos yksikön käynnistyksessä on ongelmia, varmista

käyttöoppaasta

, että käytät oikeaa käynnistystapaa. Näin voidaan ehkä välttää tarpeeton käynti valtuutetussa Toro-huoltoliikkeessä.

3 Toro GTS -käynnistystakuu ei kata kaupallisessa käytössä olevia tuotteita.

4 Joillakin Toro-tuotteissa käytetyillä moottoreilla on moottorin valmistajan antama takuu.

Yleiset ehdot

Ostajaa suojaavat maakohtaiset lait. Tämä takuu ei rajoita ostajan lakisääteisiä oikeuksia.

5 Kumpi tahansa ilmenee ensin.

6 Elinikäinen takuu: Jos koneen päärakenteen muodostava runko (joka koostuu yhteen hitsatuista osista ja johon moottorin kaltaiset muut osat kiinnitetään) halkeaa tai murtuu normaalikäytössä, se korjataan tai vaihdetaan Toron harkinnan mukaan takuun puitteissa maksutta osien ja työn osalta. Takuu ei kata rungon vaurioitumista väärinkäytön tai ruostumisen edellyttämien korjausten laiminlyönnin seurauksena.

Takuu voidaan evätä, jos tuntilaskuri on irrotettu, siihen on tehty muutoksia tai jos sitä on muuten peukaloitu.

374-0268 Rev G

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Related manuals
